Модуль управления ЭСП (доводчик)

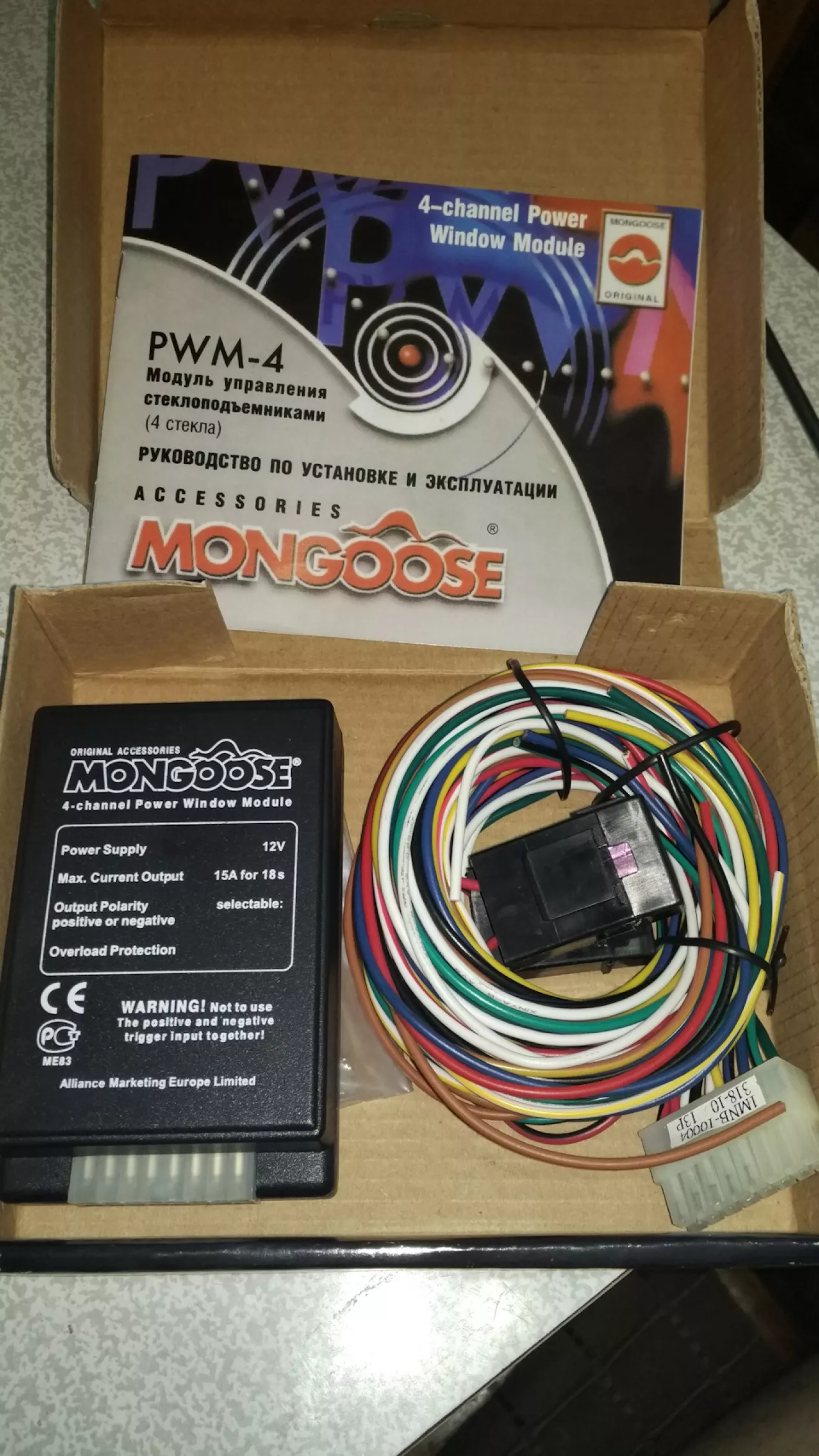

Всем привет. Установил модуль управления стеклоподъемниками MONGOOSE PWM-4.

Подключал все в двери без протяжки дополнительных проводов.

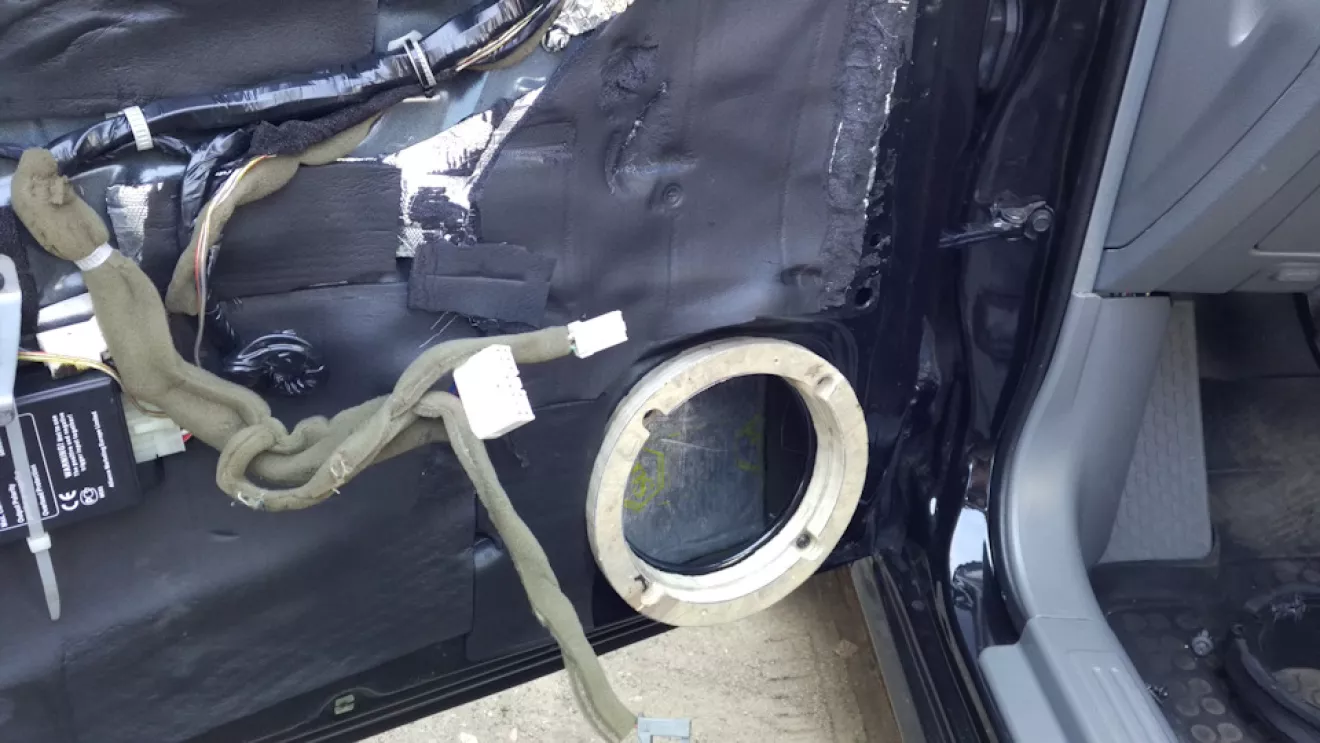

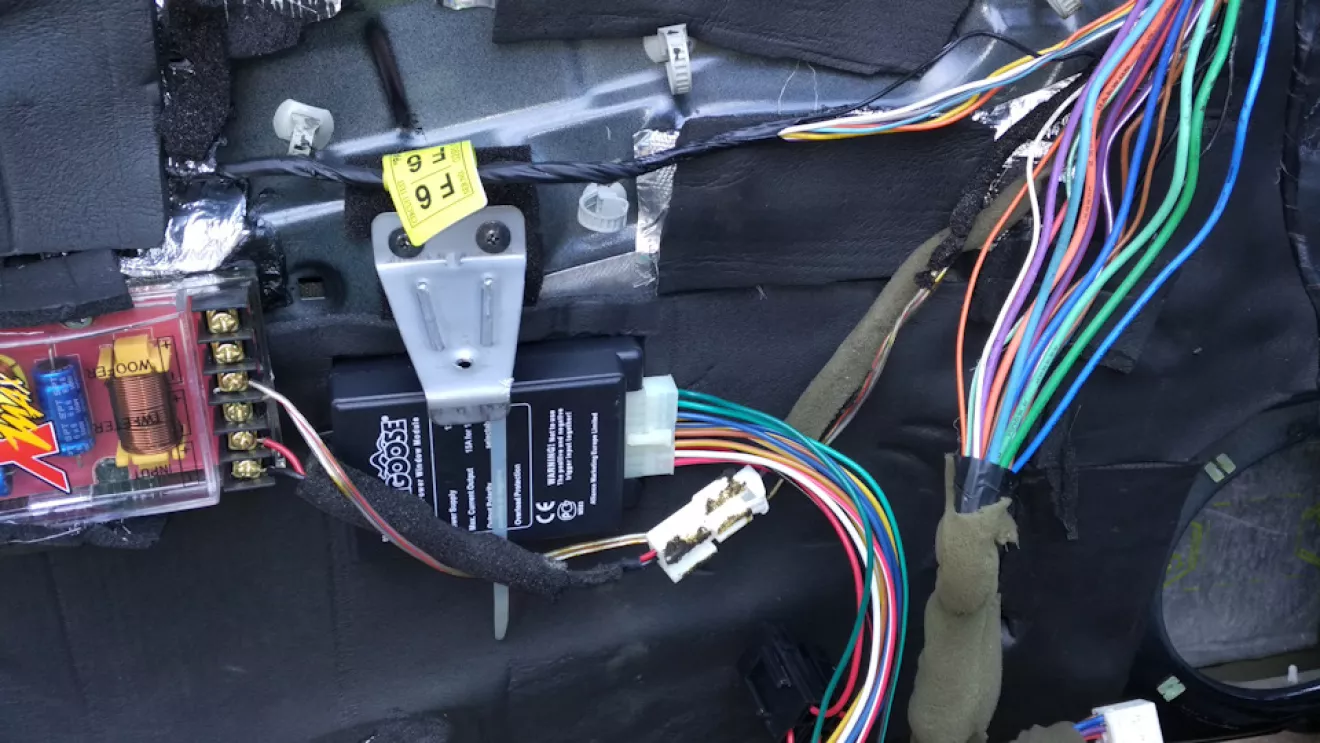

Разматываем родную проводку крепим блок.

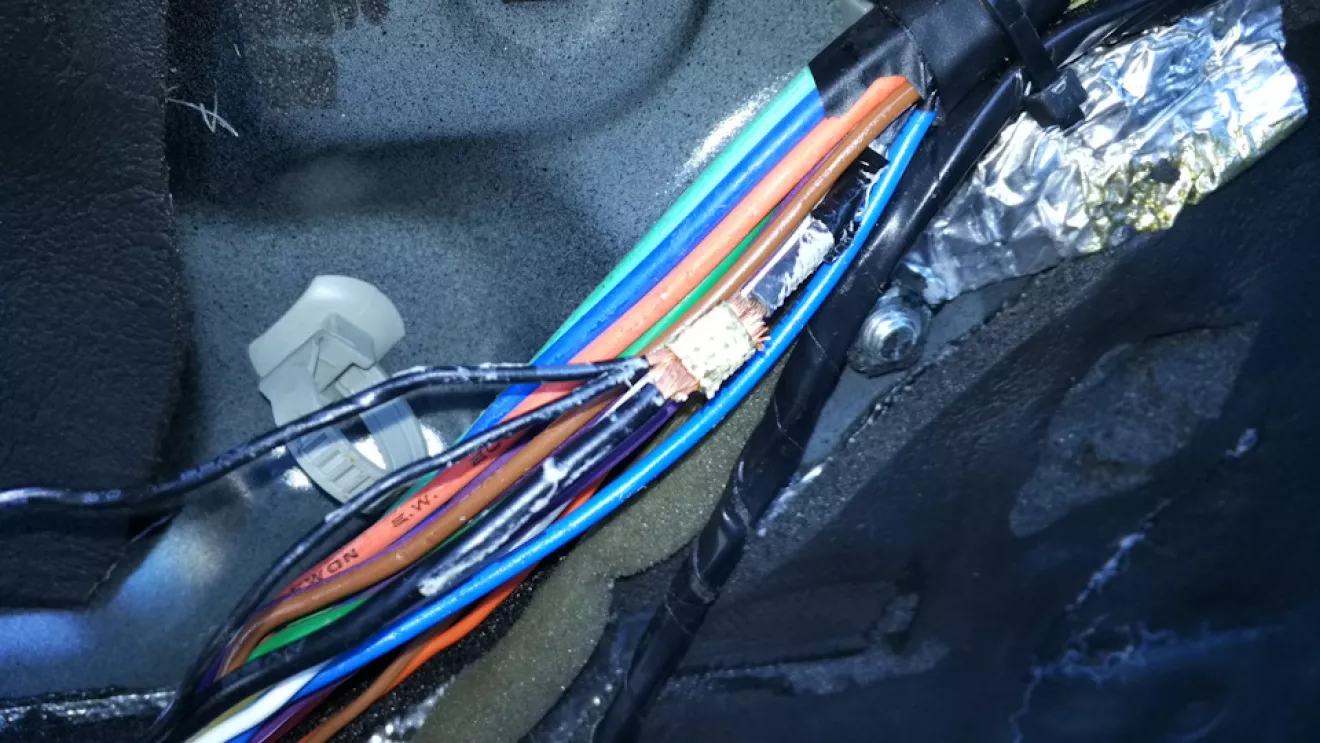

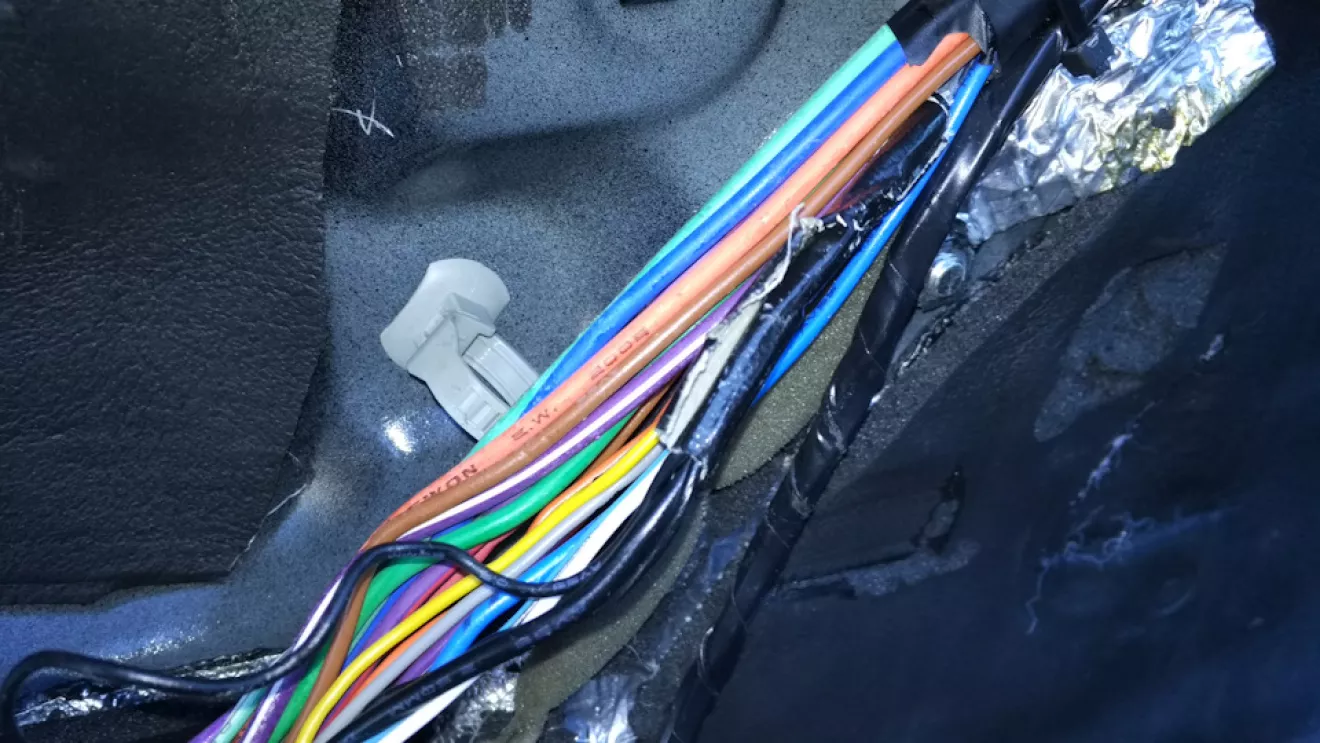

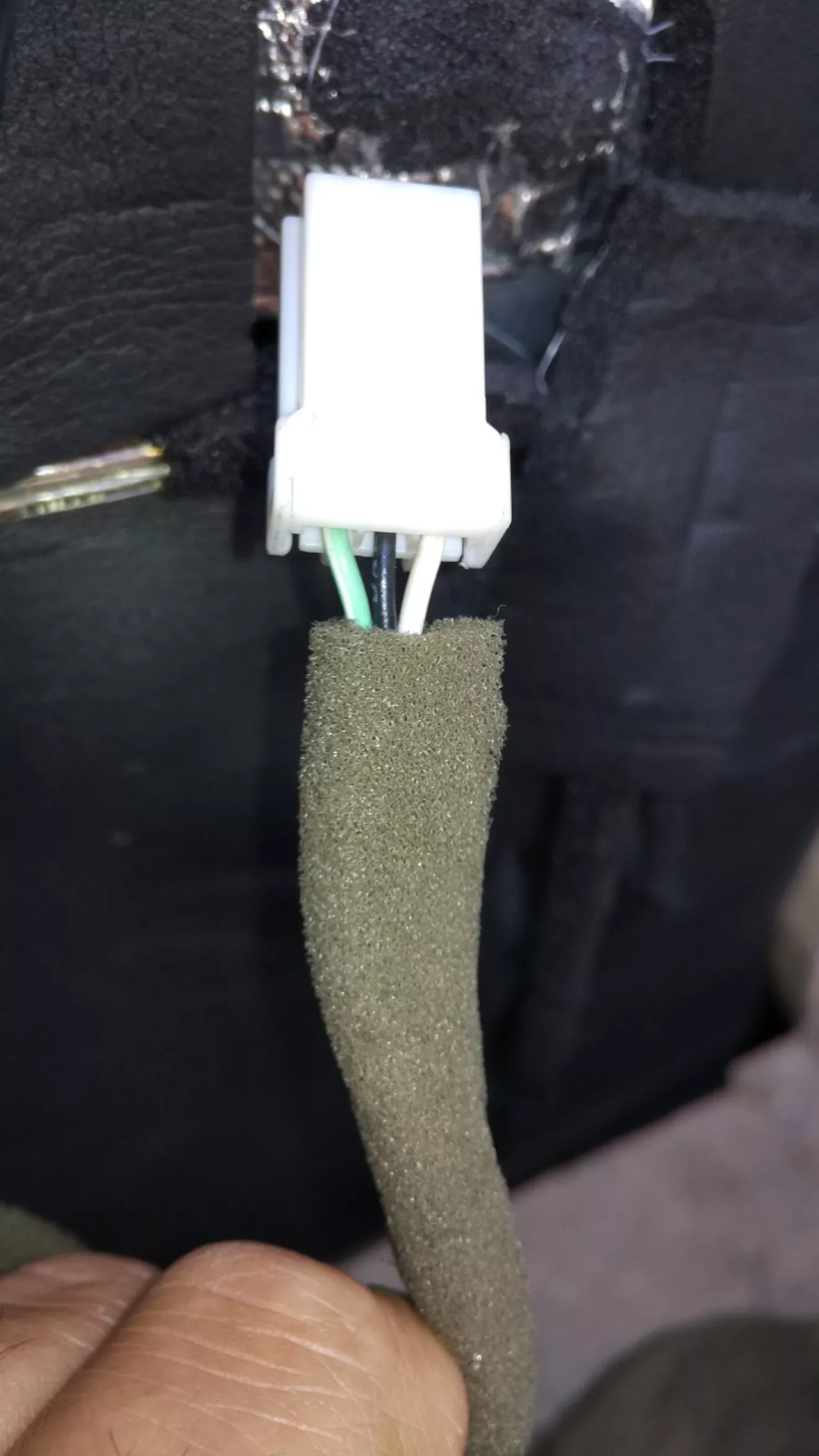

Находим заводскую скрутку для подключения "-" (черный провод).

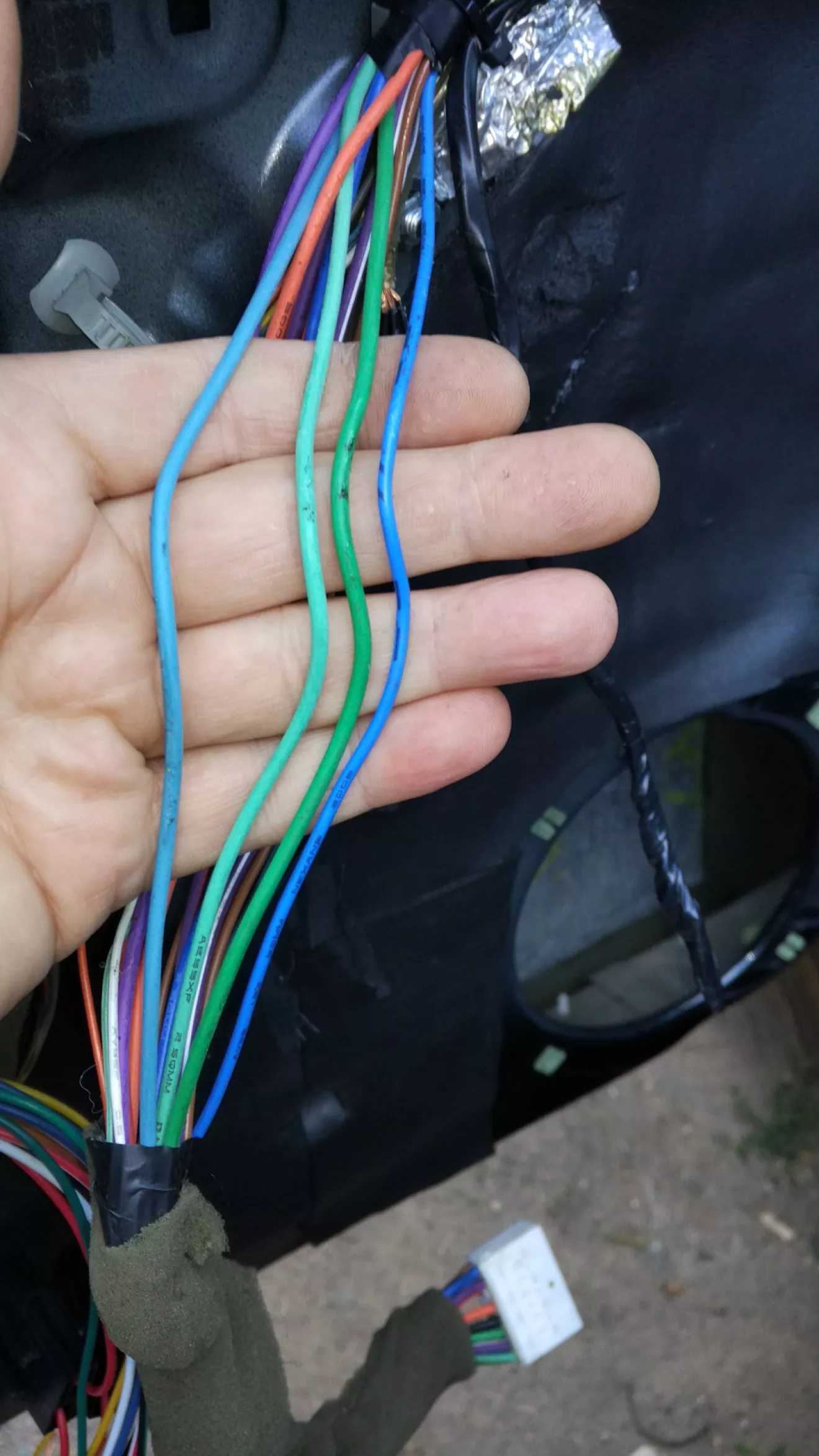

Провода которые режим.

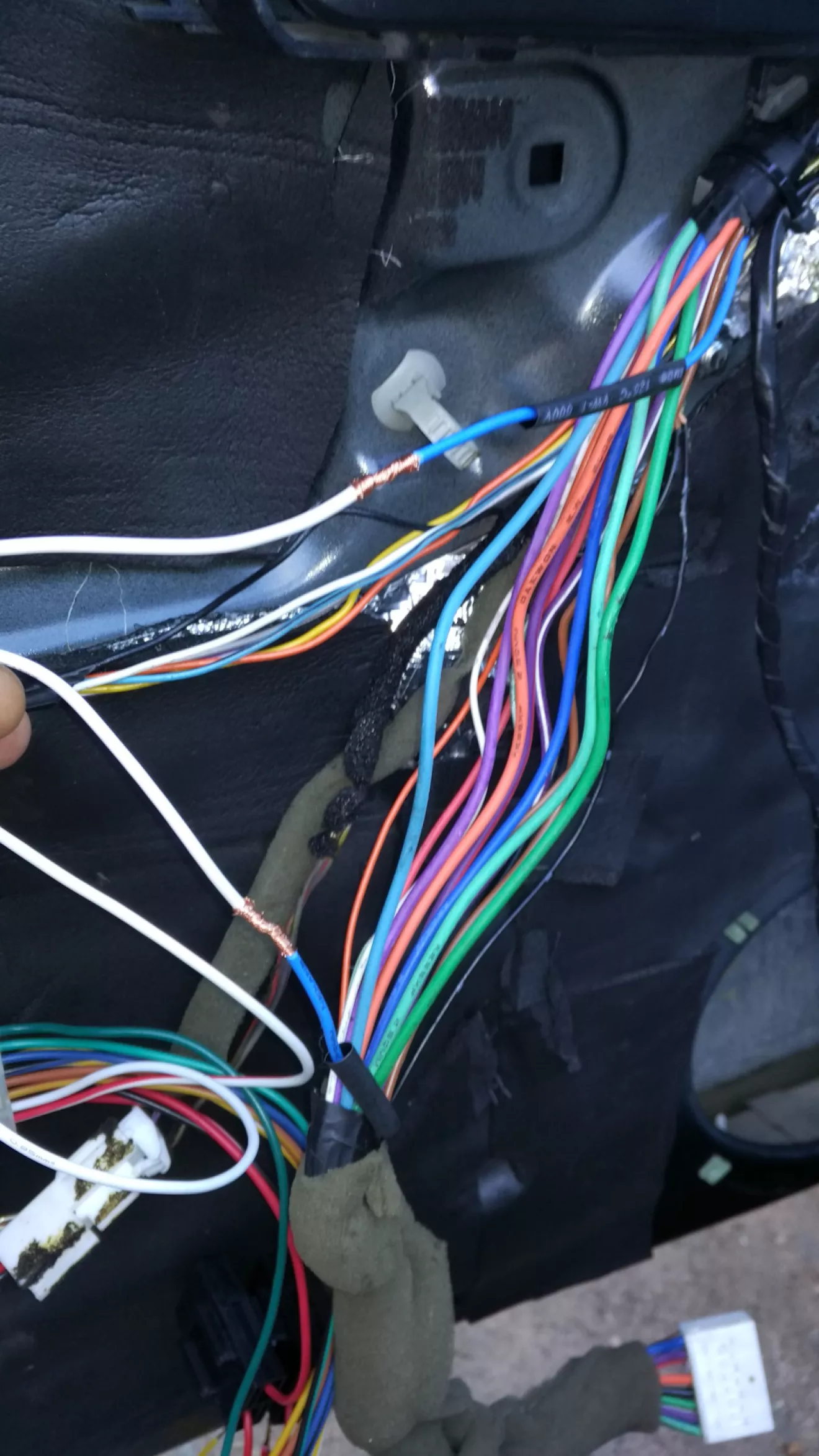

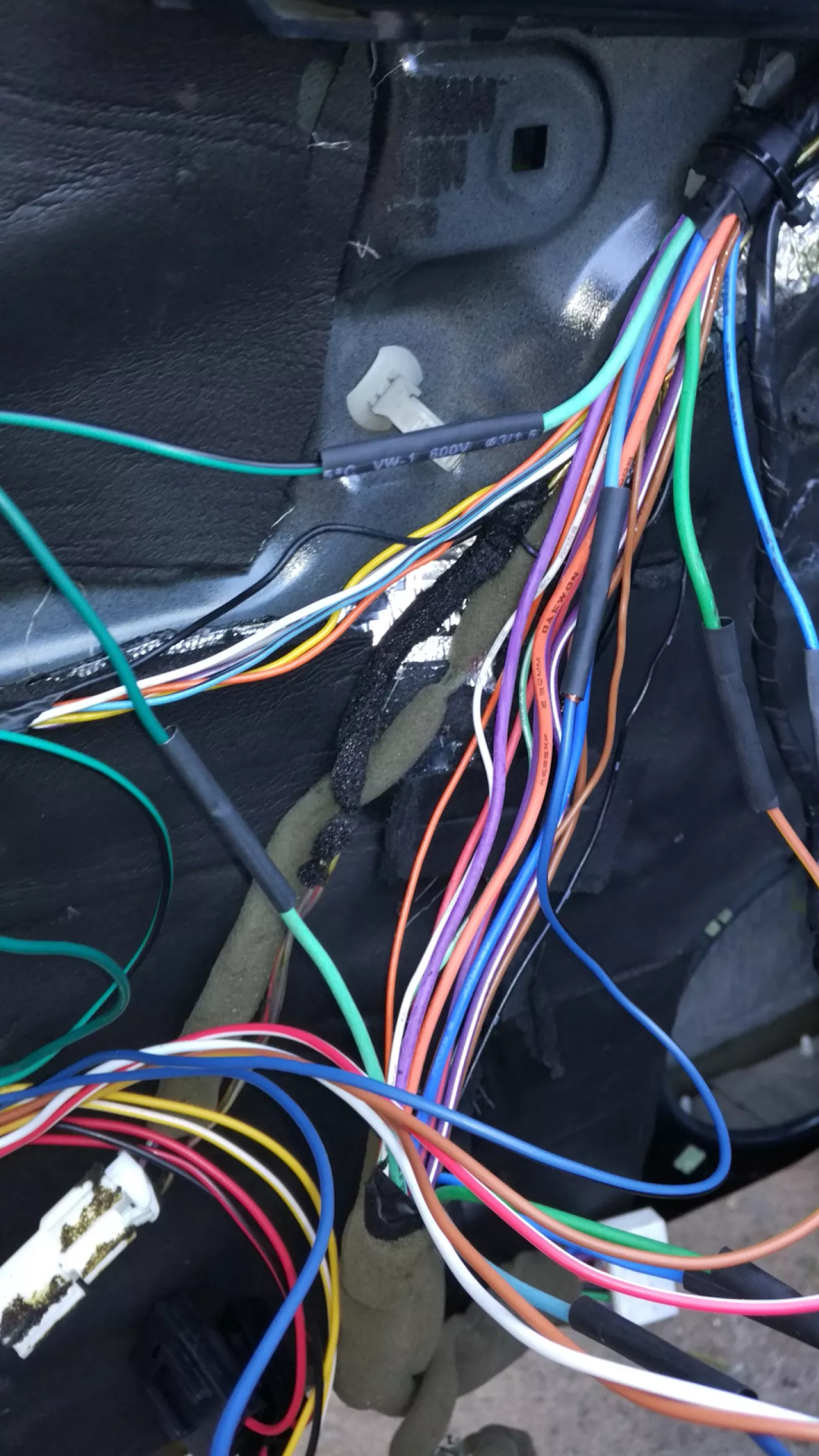

И подключаем согласно схемы. Режем синий провод, в разрыв подключаем белые провода, провод белый с полосой к мотору, провод без полосы на кнопку.

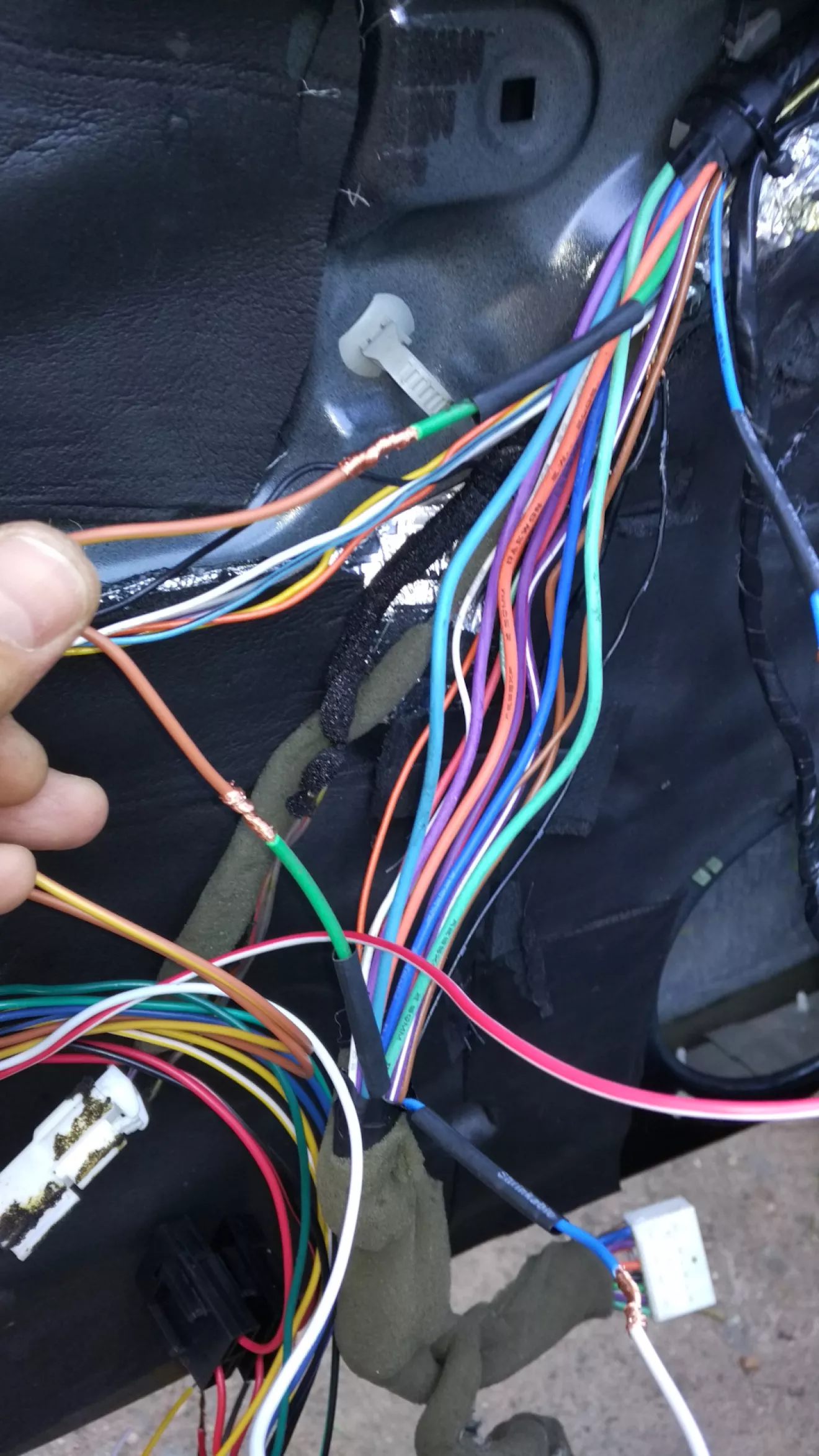

Затем зеленый также с полосой к мотору, без на кнопку.

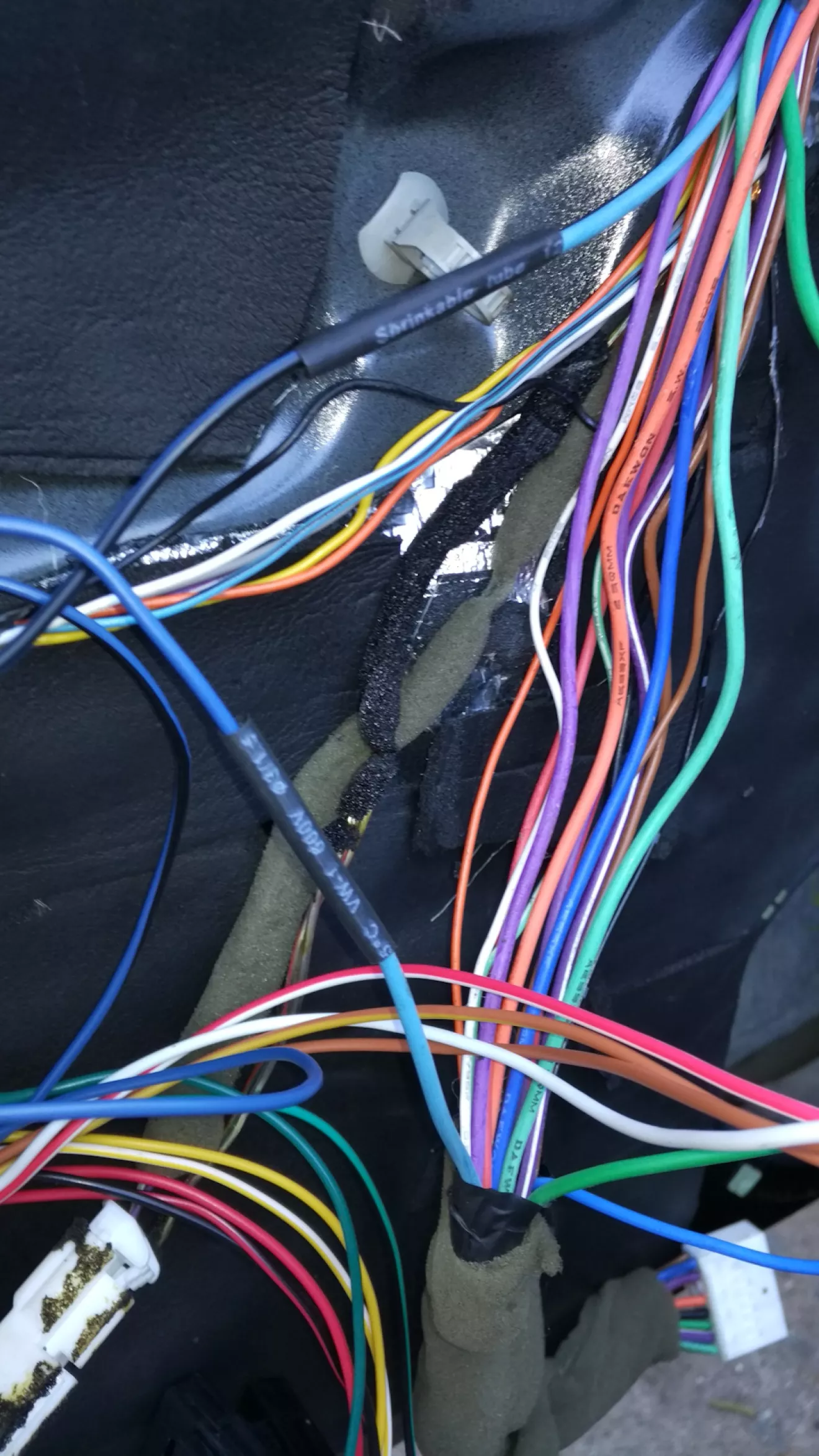

И так все остальные.

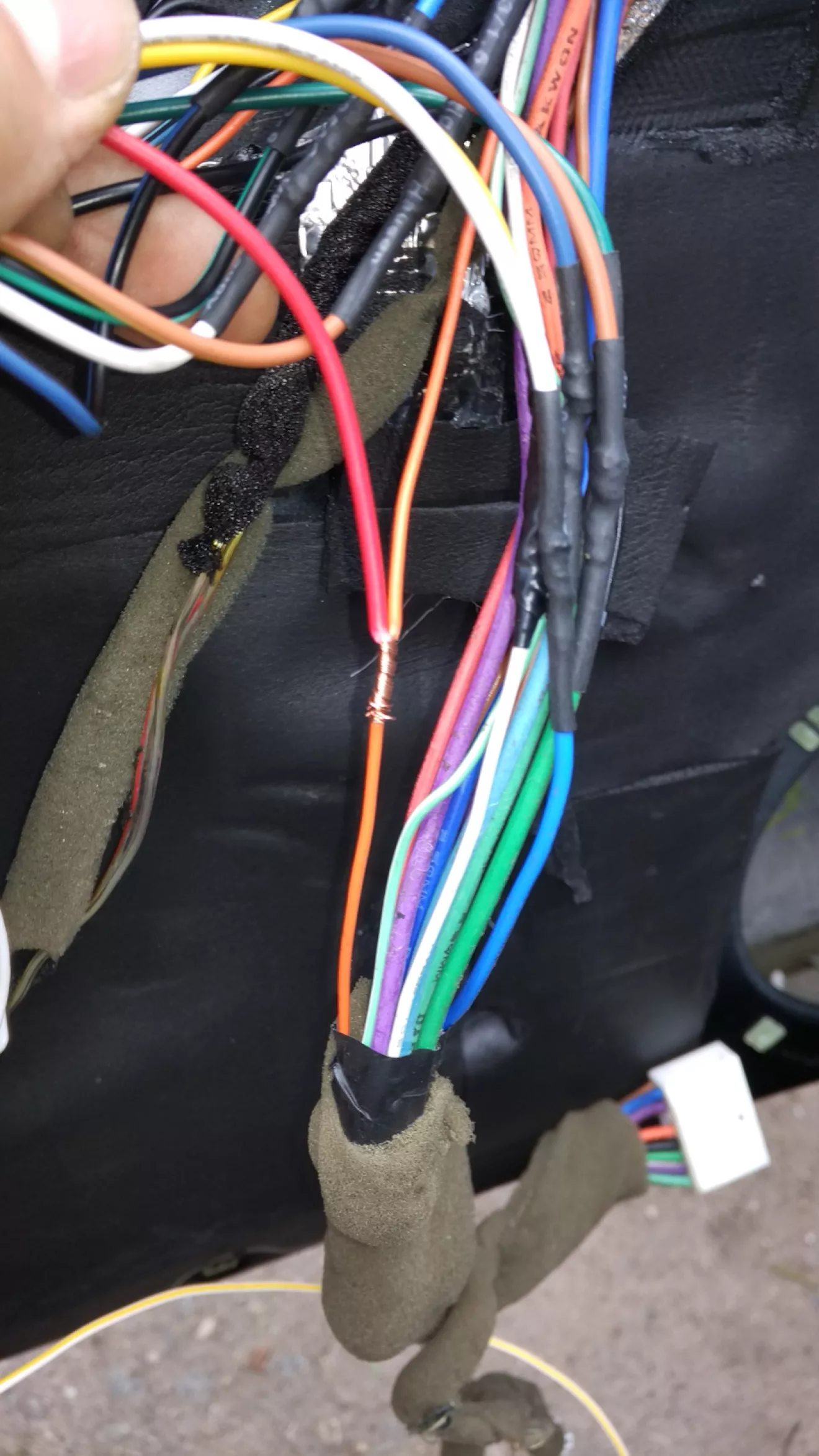

Теперь нужен постоянный "+" на питание модуля. Оба красных провода модуля соединяем и подключаем к оранжевому проводу который идет на кнопку открытия багажника. Предохранители которые шли с блоком убрал, так как эта цепь защищена 15А предохранителем.

Управляющий "-" взял с кнопки ЦЗ, зеленый с полосой.

Проверяем работоспособность, все работает, изолируем и укладываем проводку. Заодно сделал проставки под передние дины.

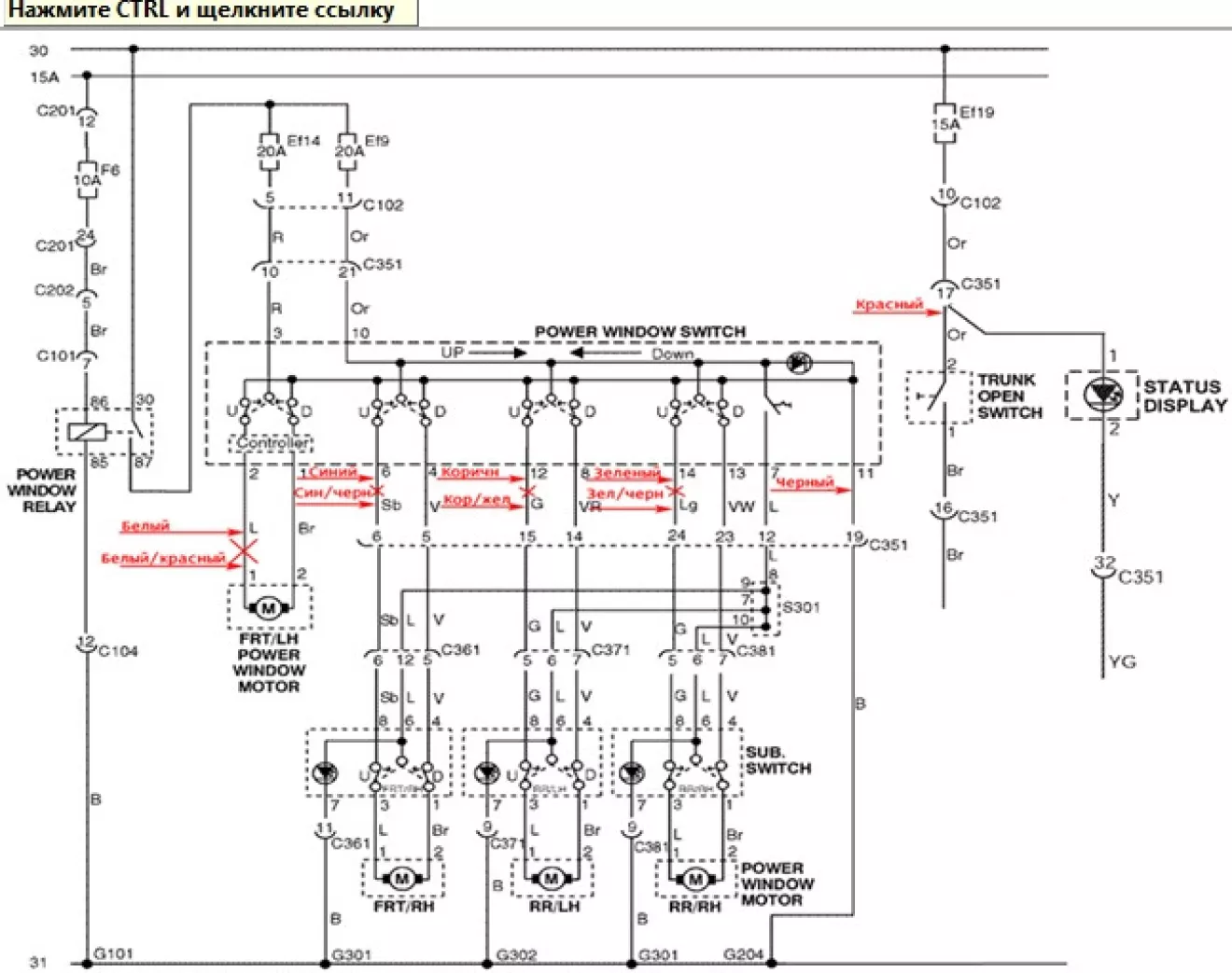

Схема подключения.

Модуль закрывает окна последовательно, правое заднее, правое переднее, левое заднее, левое переднее.
Порядок закрытия по цветам пар проводов:
1. Зеленая,
2. Синяя,
3. Коричневая,
4. Белая.
При постанвке на сигнализацию, блокировке дверей кнопкой или закрытие дверей ключем окна закрываются автоматически, в той последовательности которую я выбрал.
В планах:
— подсветка в двери и в зеркала,
— авто вверх/вниз водительского стеклопод.
Продолжение следует…
