Климат-контроль (установка) 2 ч.

Всем привет. Продолжение установки климата. Переходим на пассажирскую сторону.

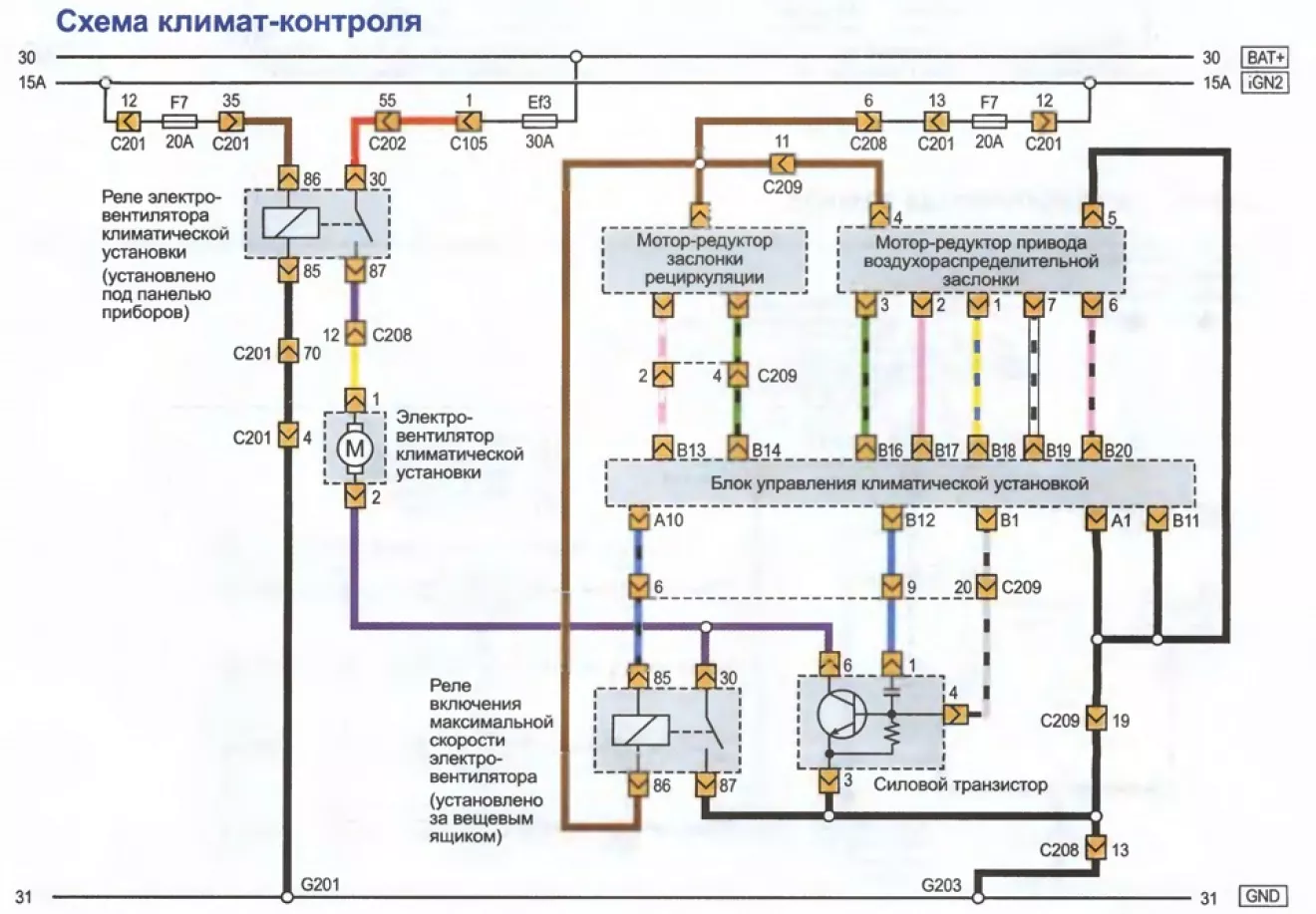

Устанавливаем транзистор вместо блока резисторов.

Снимаем ненужные детали и ставим на место недостающие.

Снятые ненужные.

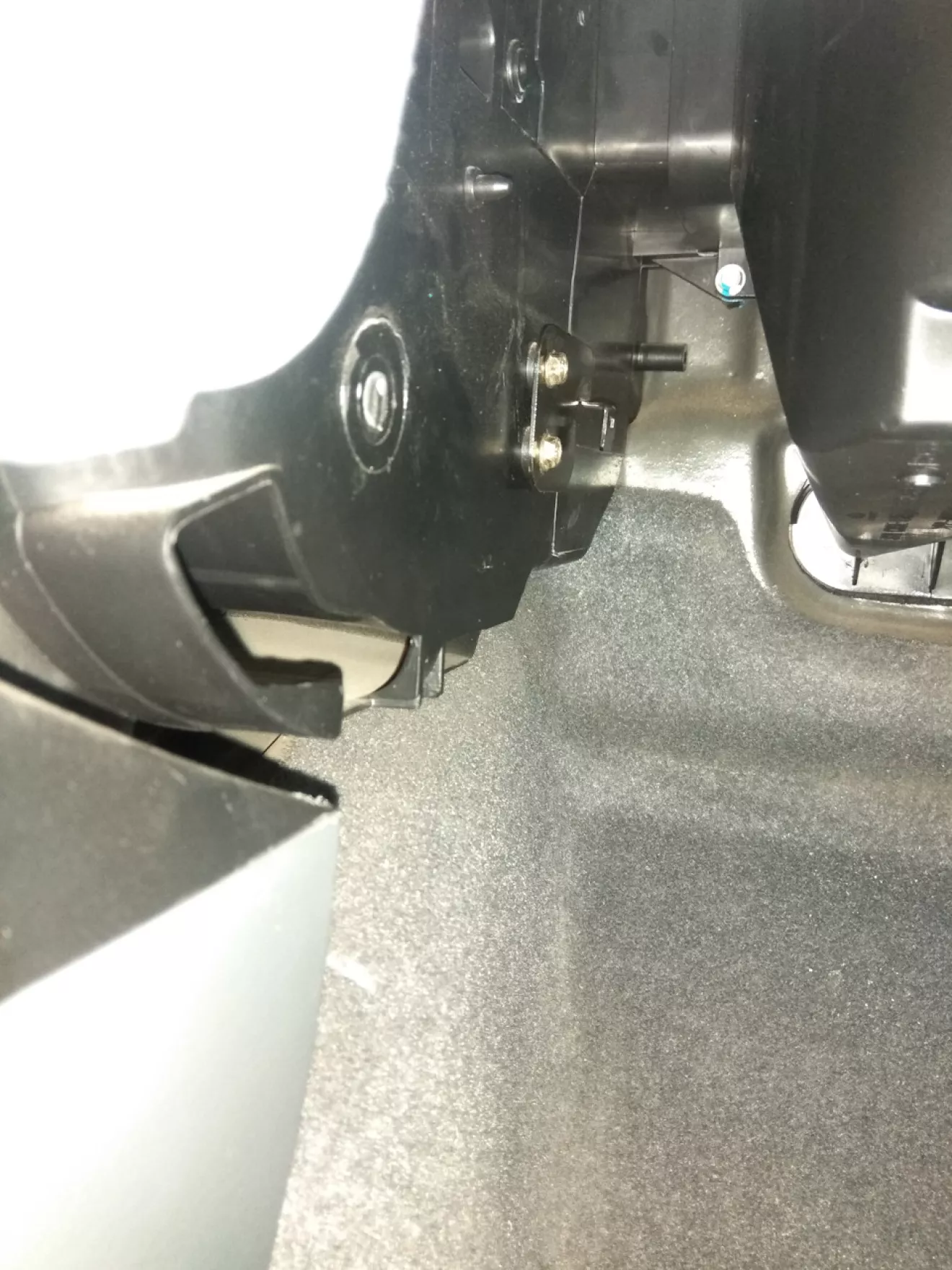

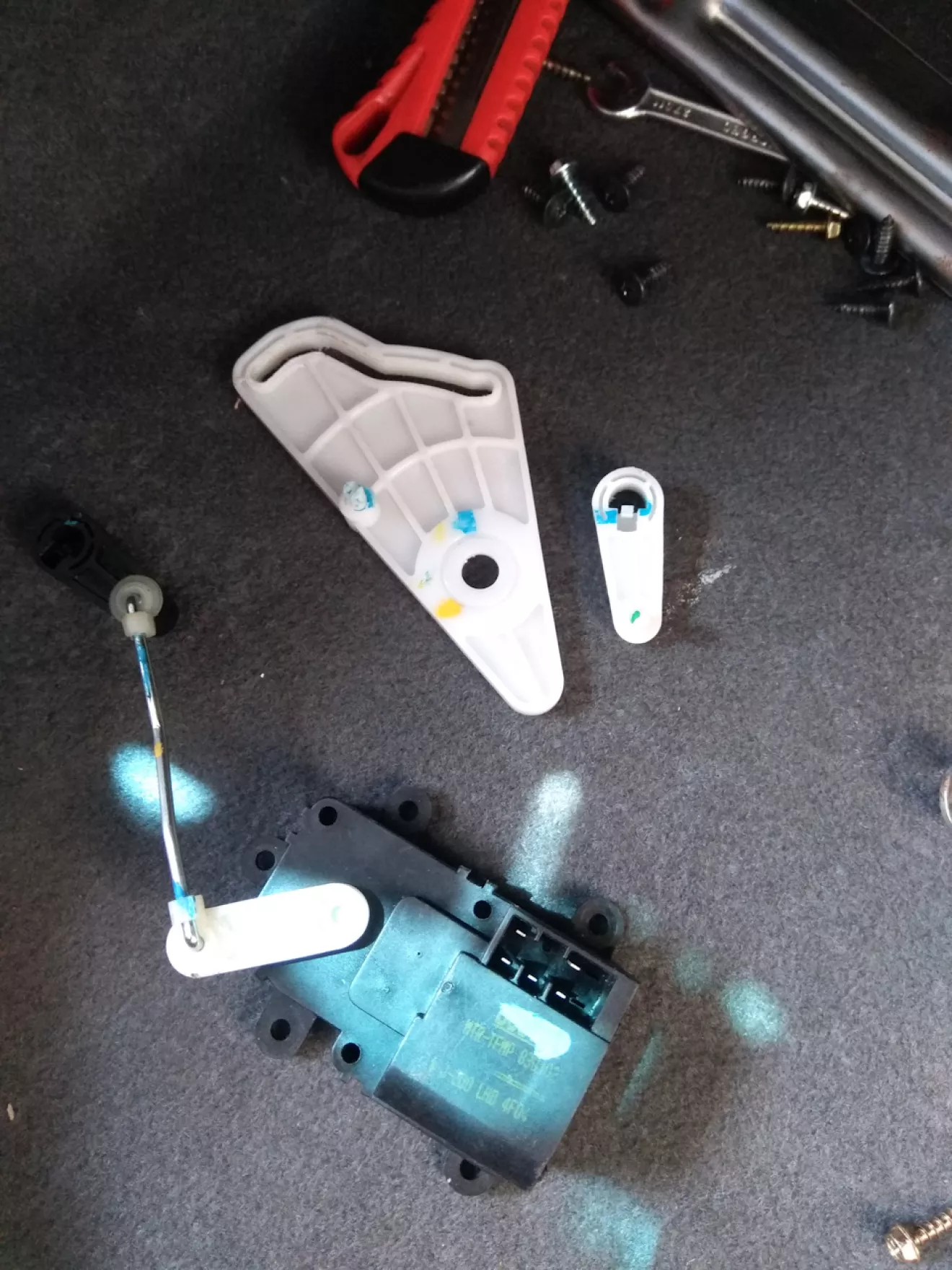

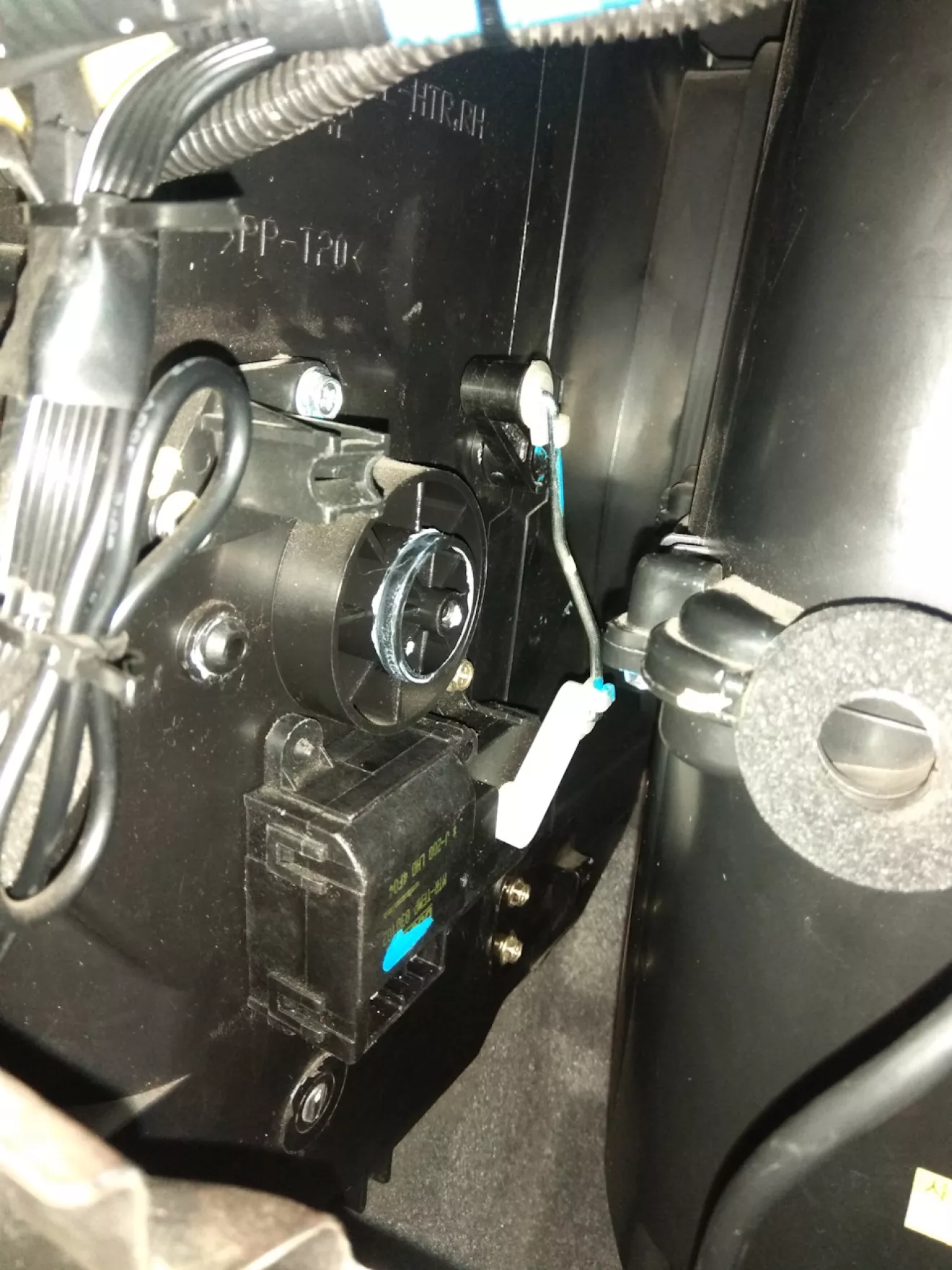

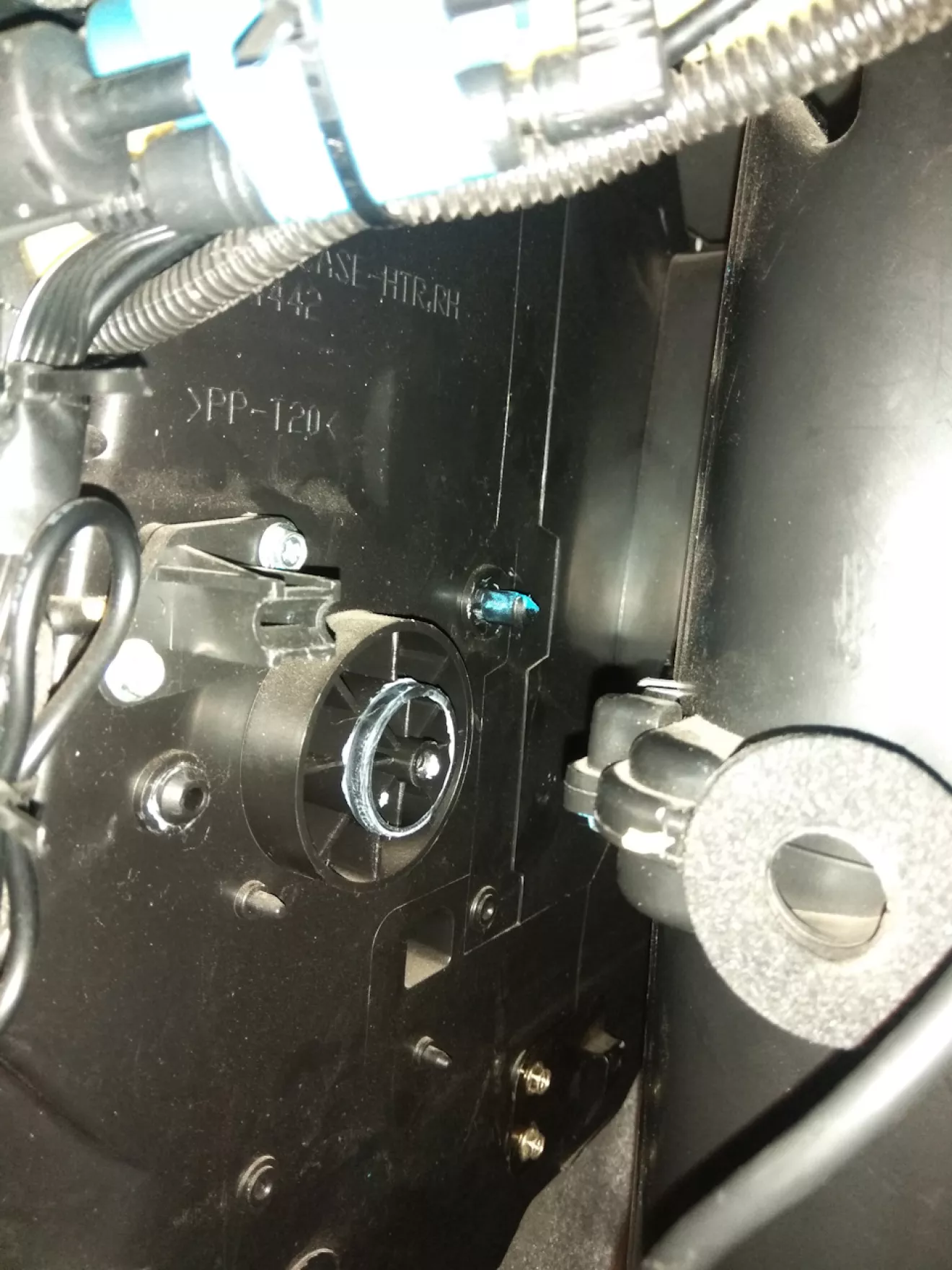

Устанавливаем на место привод засонки.

И крепление разьемов 208,209.

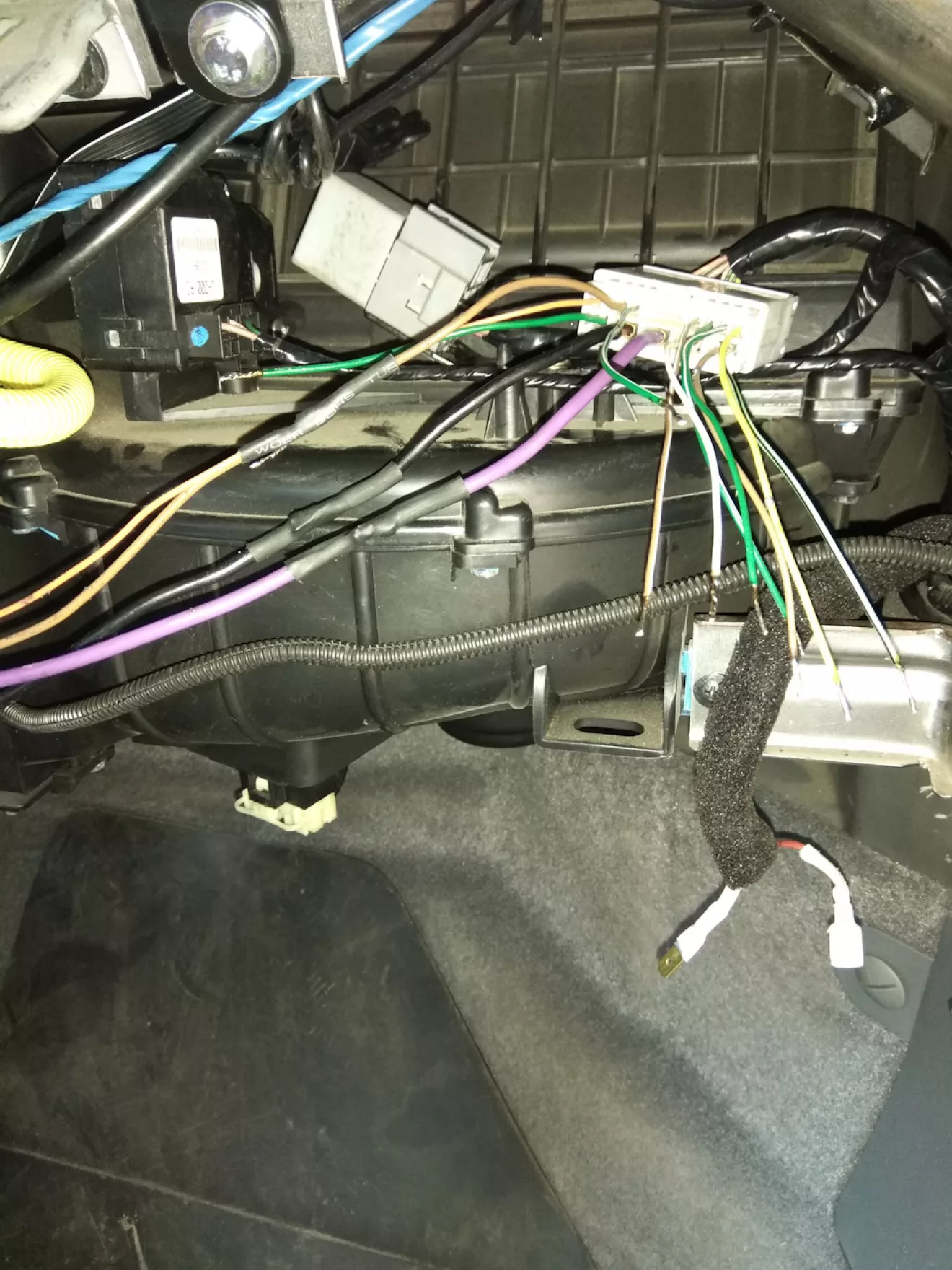

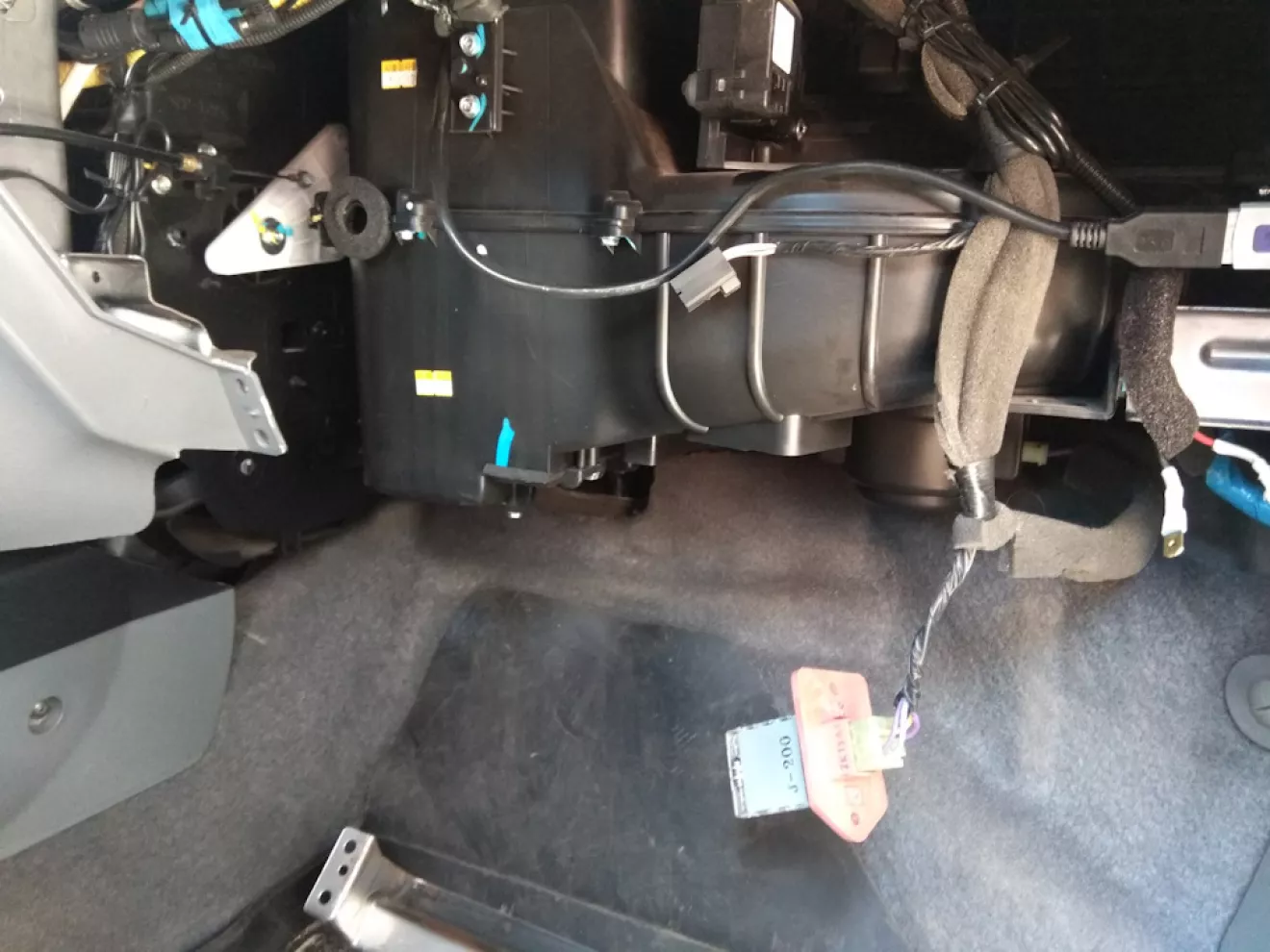

Укладывам проводку и переходим к подключению.

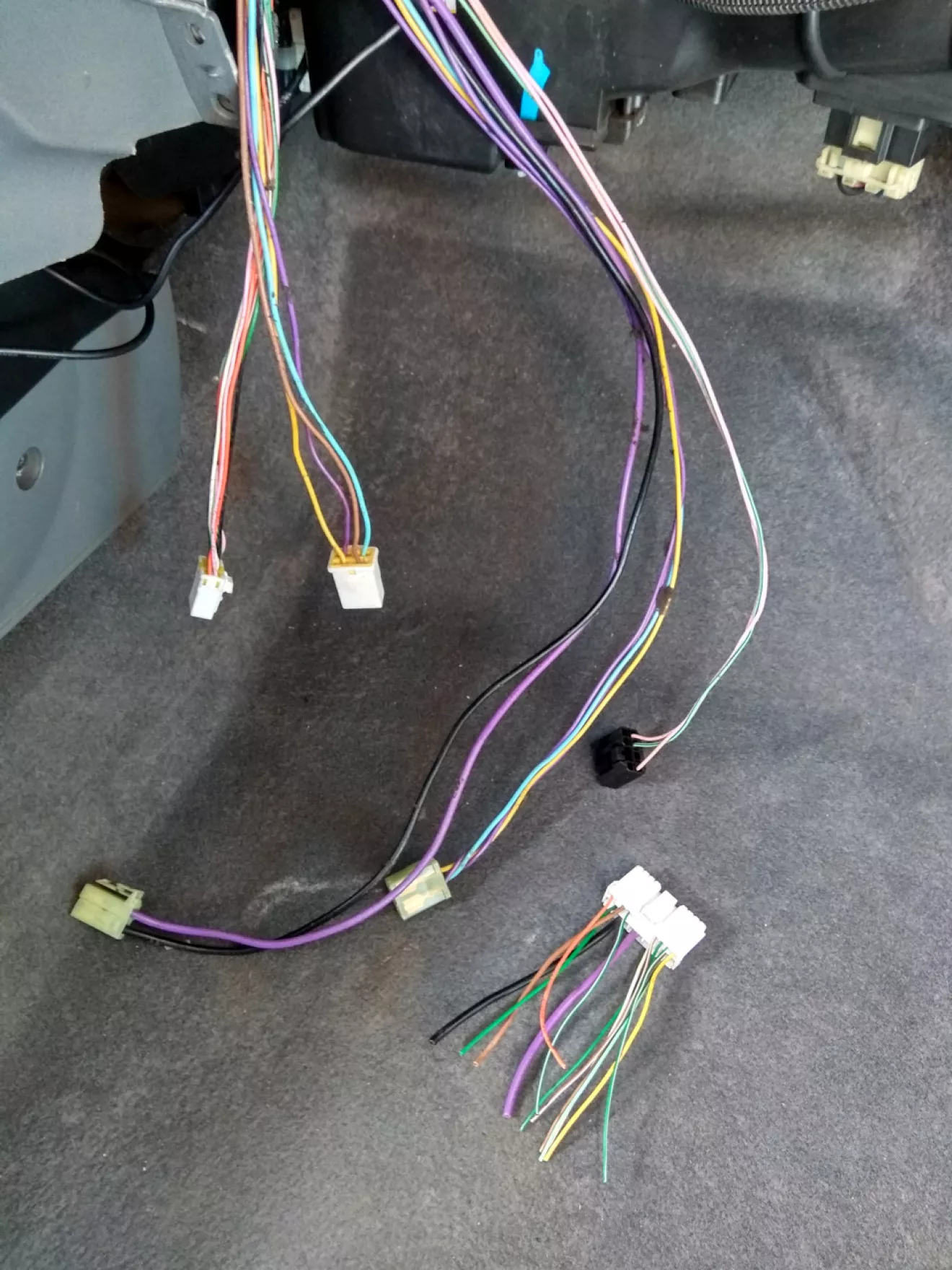

Для начала я вытащил всю проводку от кондиционера на пассажирскую сторону.

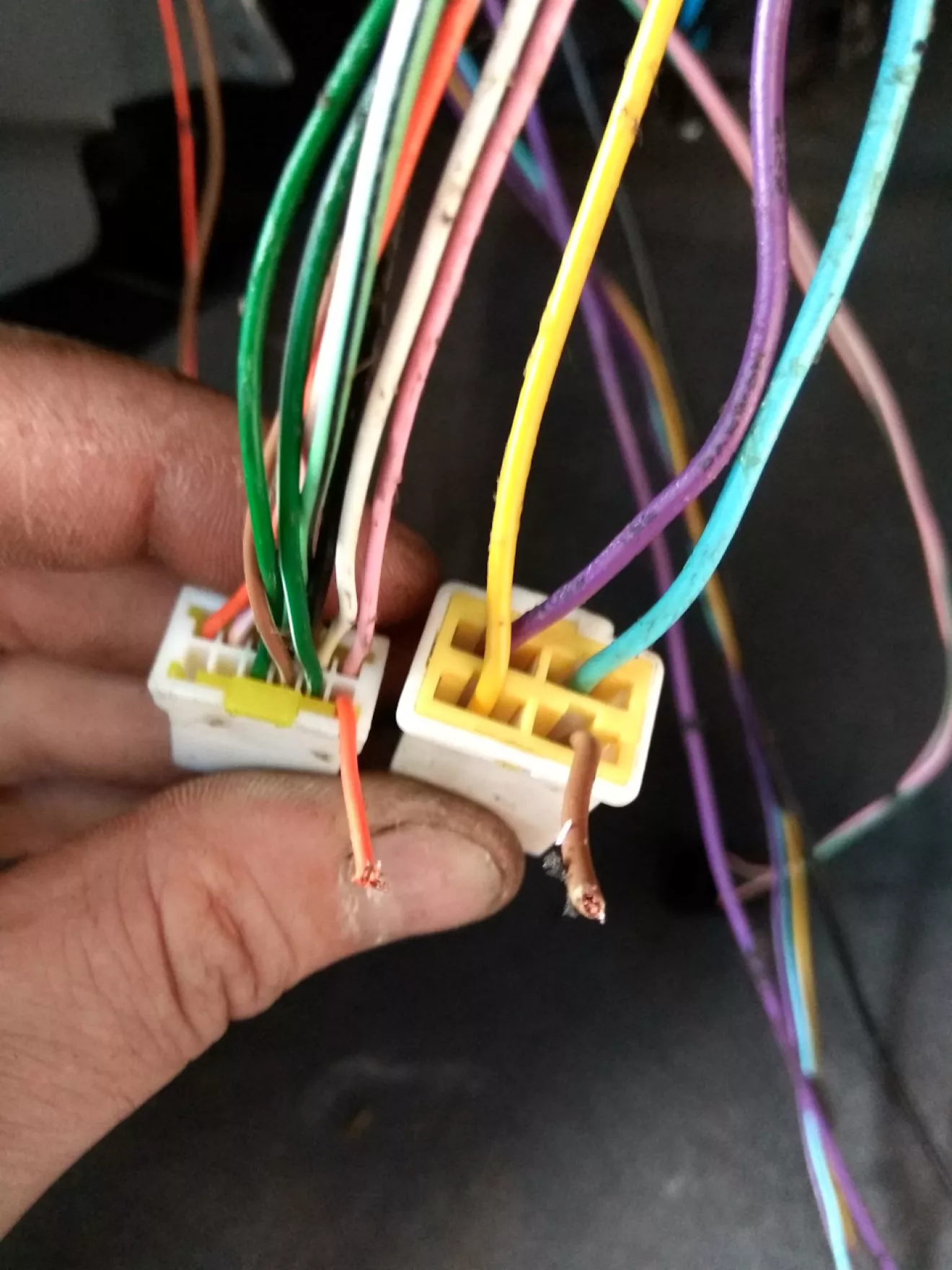

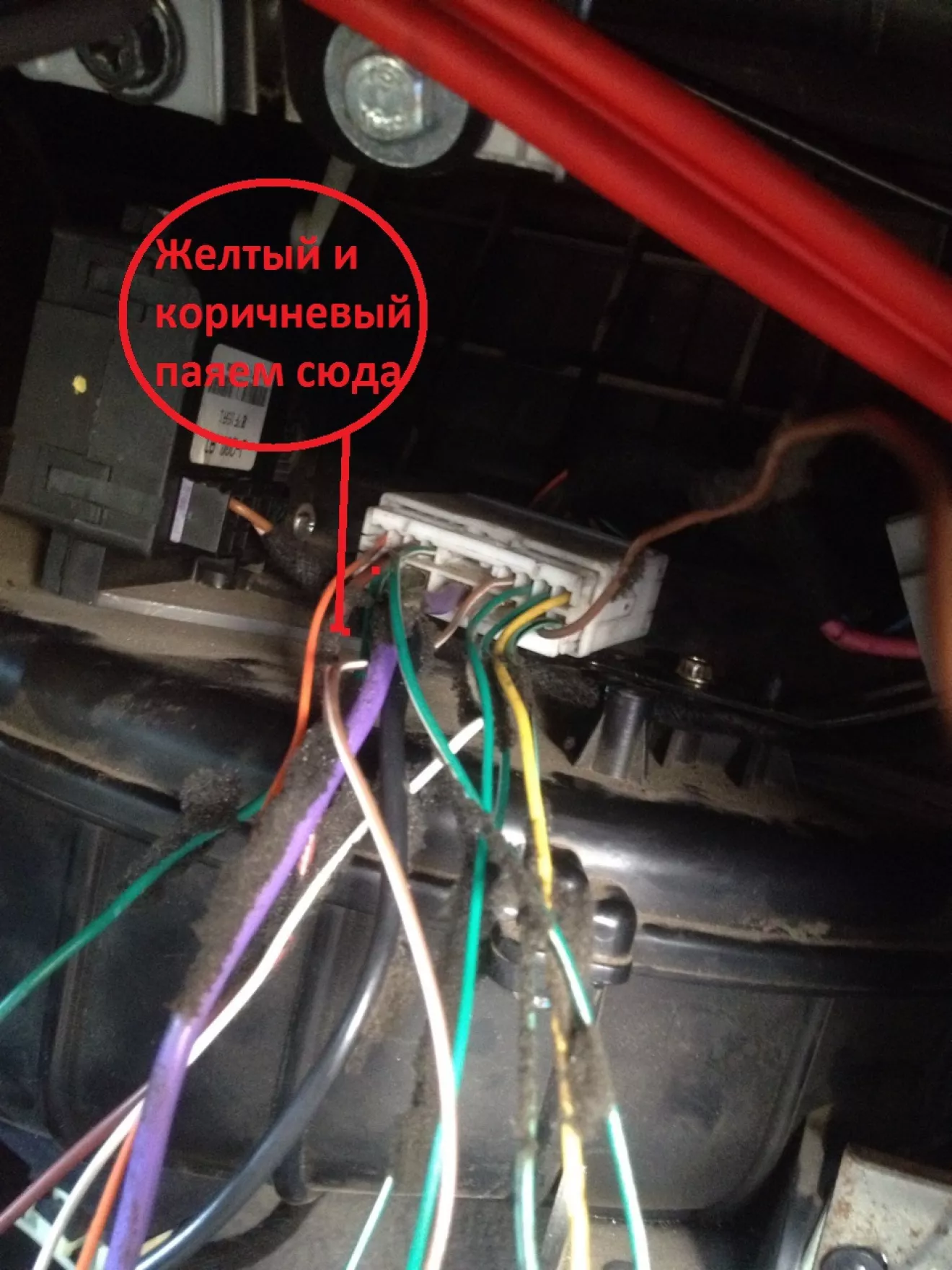

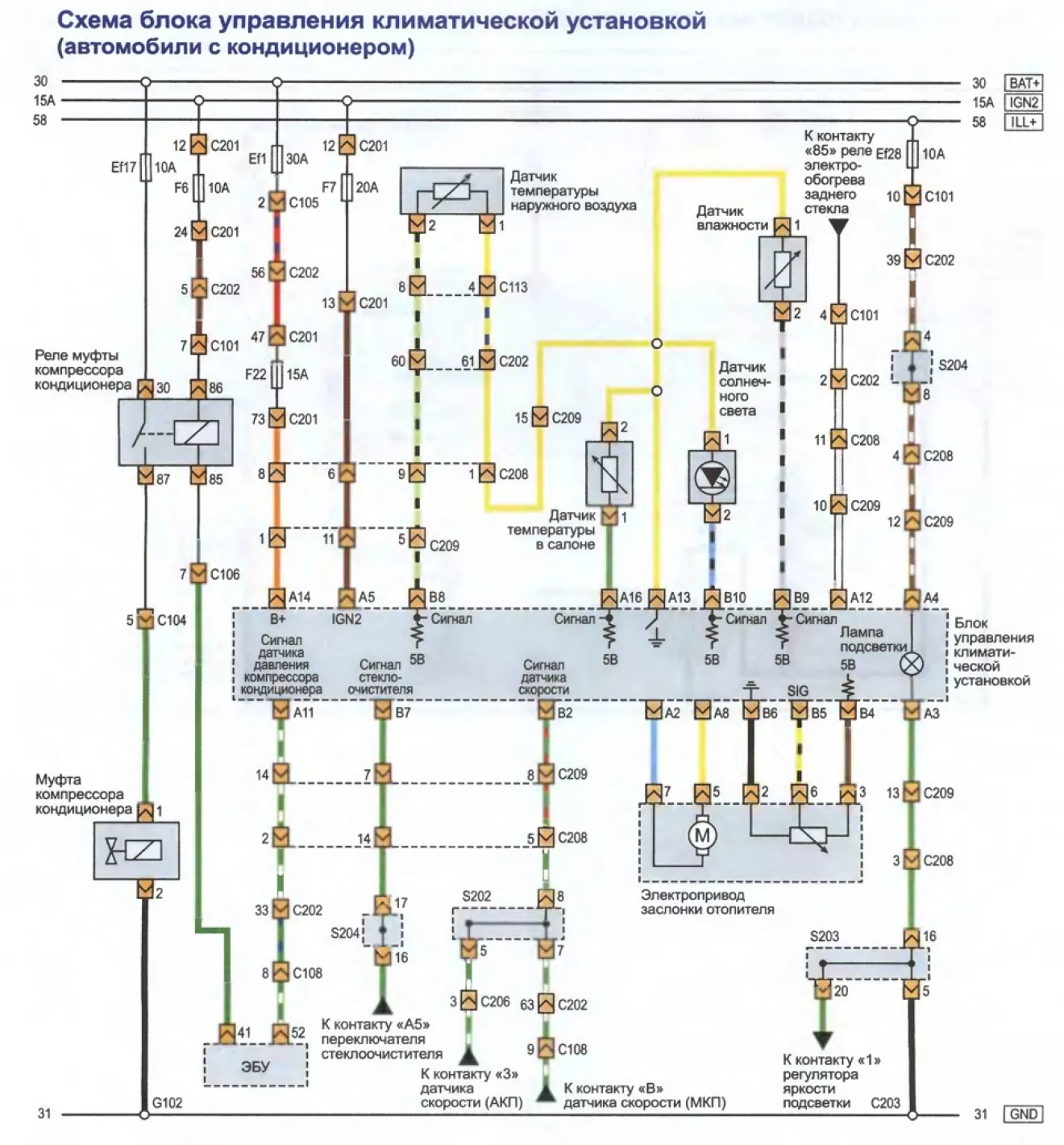

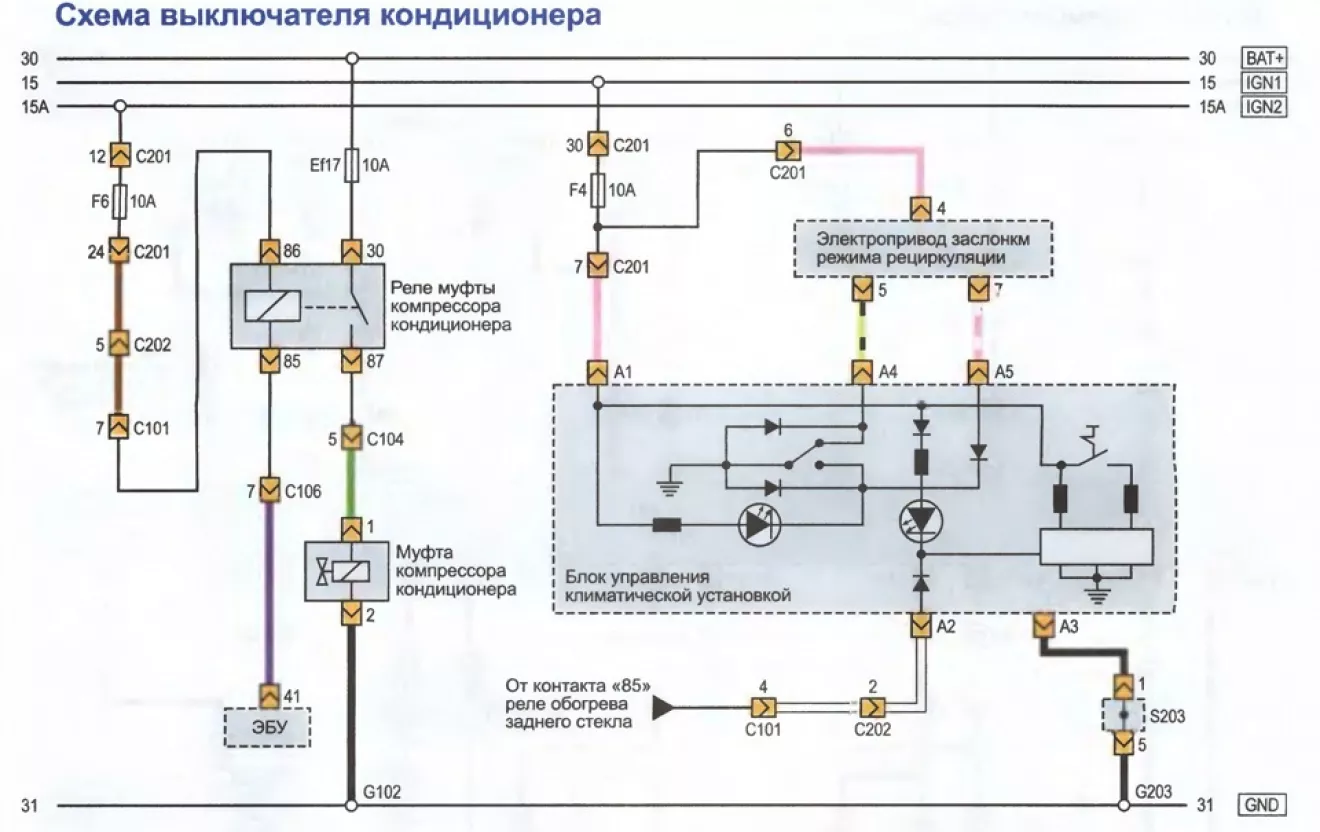

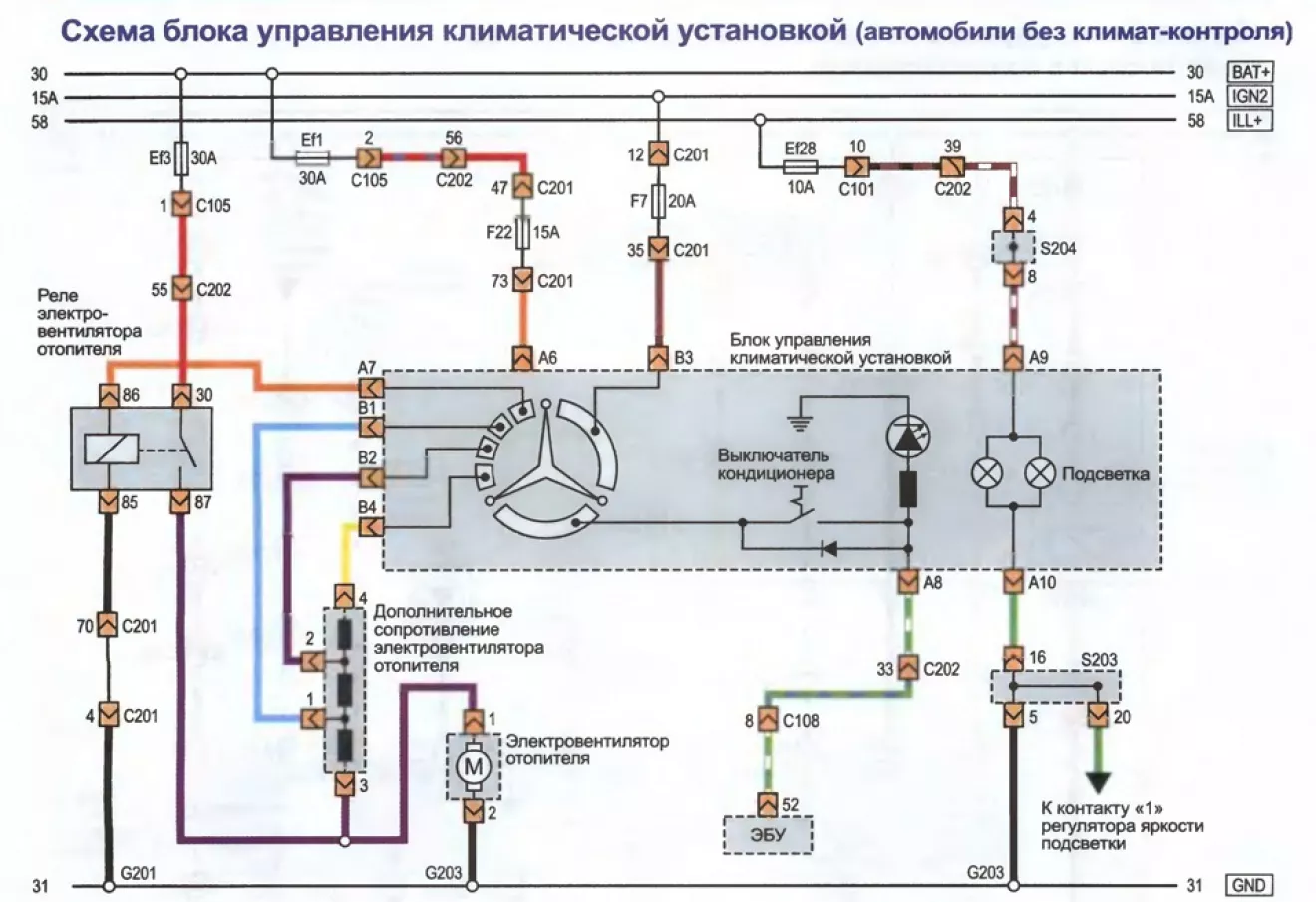

Для удобной коммутации ответной фишки новой проводки. Со старой проводки кондиционера отрезаем коричневый и оранжевый провода, соединяем их вместе и припаиваем к ответной фишке новой проводки климата. Это 1 провод.

Соответственно перекидывая поочередно нужные провода на ответную часть климата.

2 провод. Фиолетовый к фиолетовому
3 провод.Черный к черному
Это силовые толстые, отрезаем от фишки и подключаем к ответной части проводки (или к самодельной которая идет от С209),
4 провод. Зелено-белый к зелено-белому.
5 провод. Белый к белому:
6 провод.Второй оранжевый от блока кондиционера и припаиваем к оранжевому от блока климата.
7 провод. Коричнево-белый к коричнево-белому.

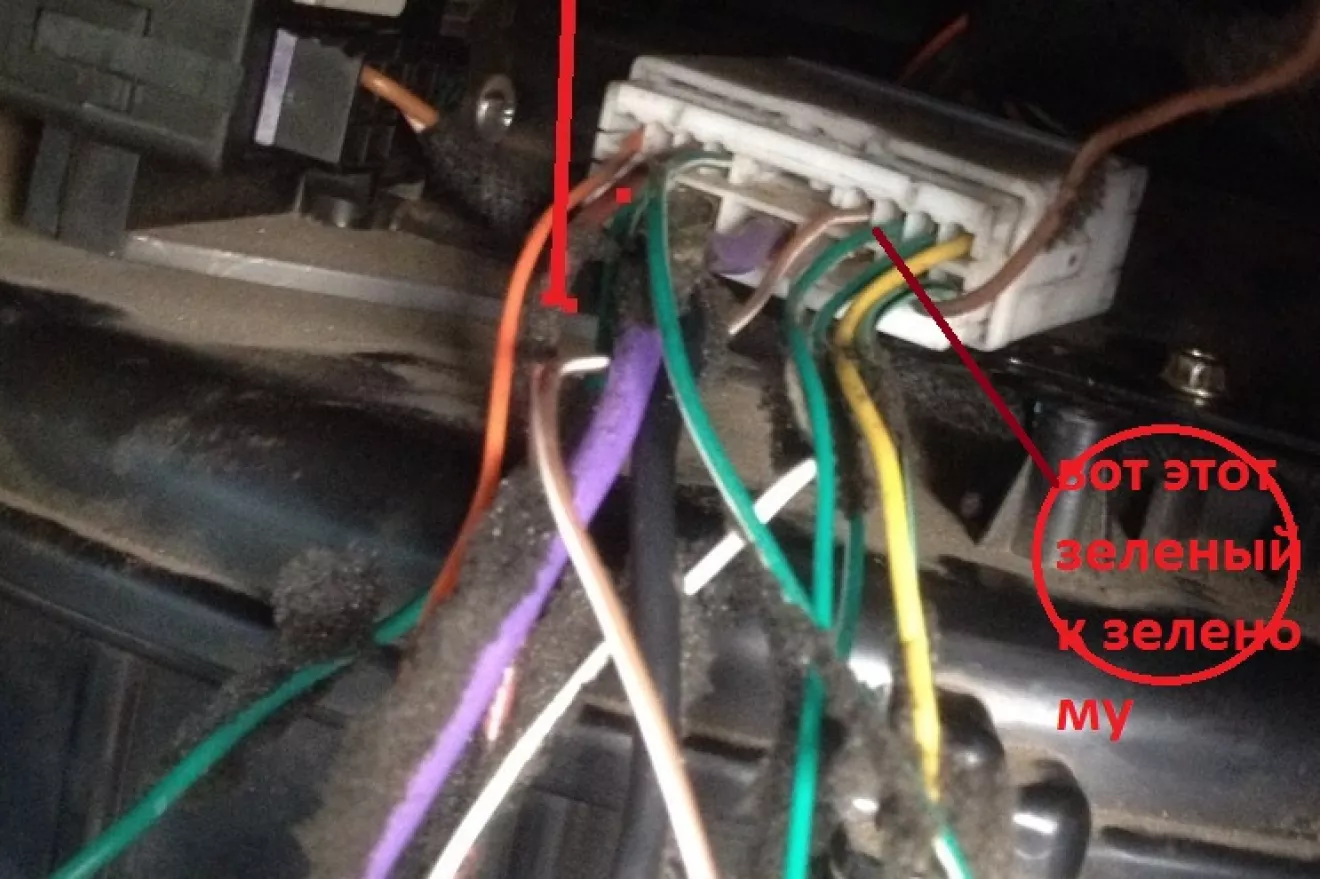

8 провод. Зеленый к зеленому (их два) вот тот что надо:

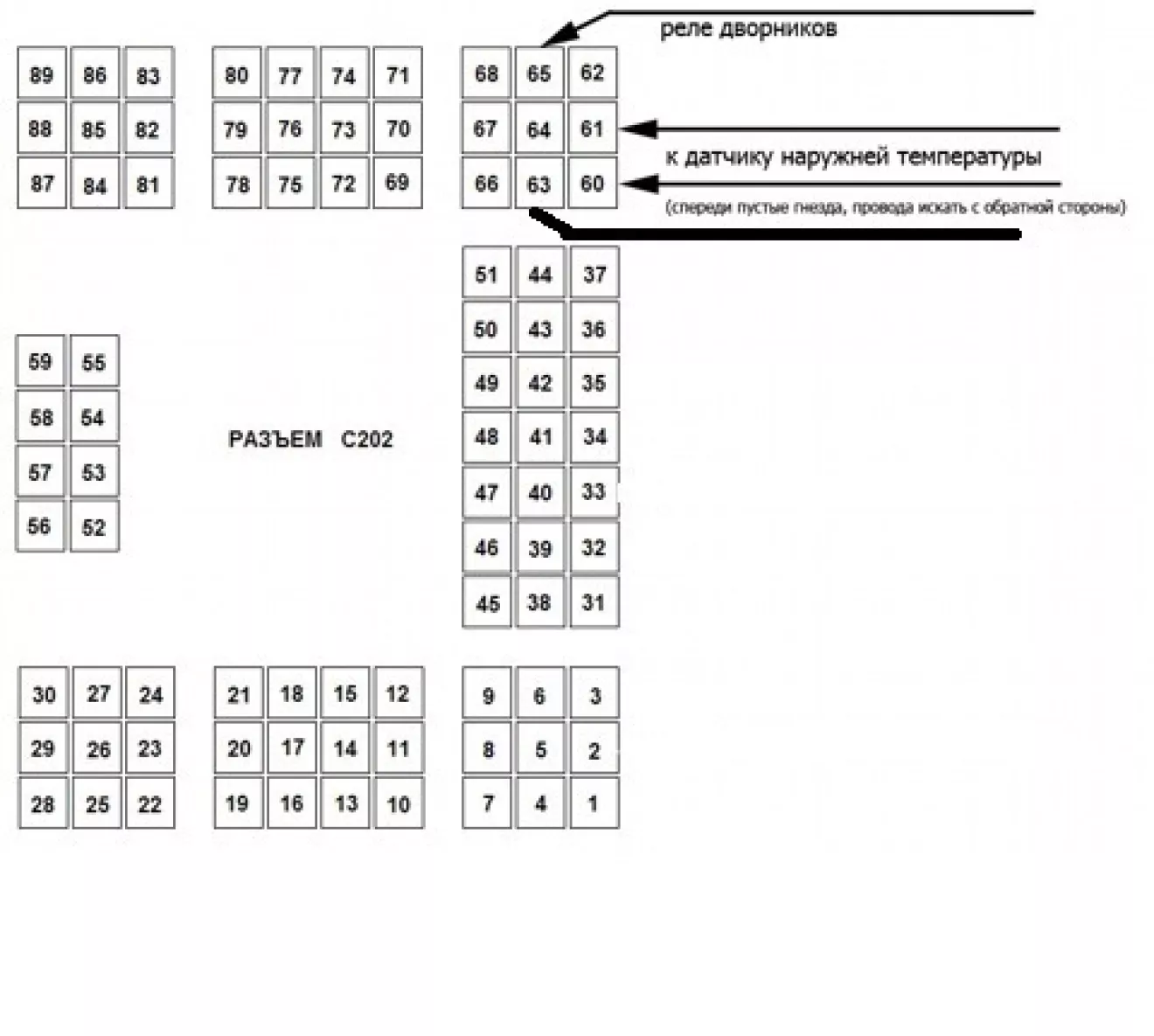

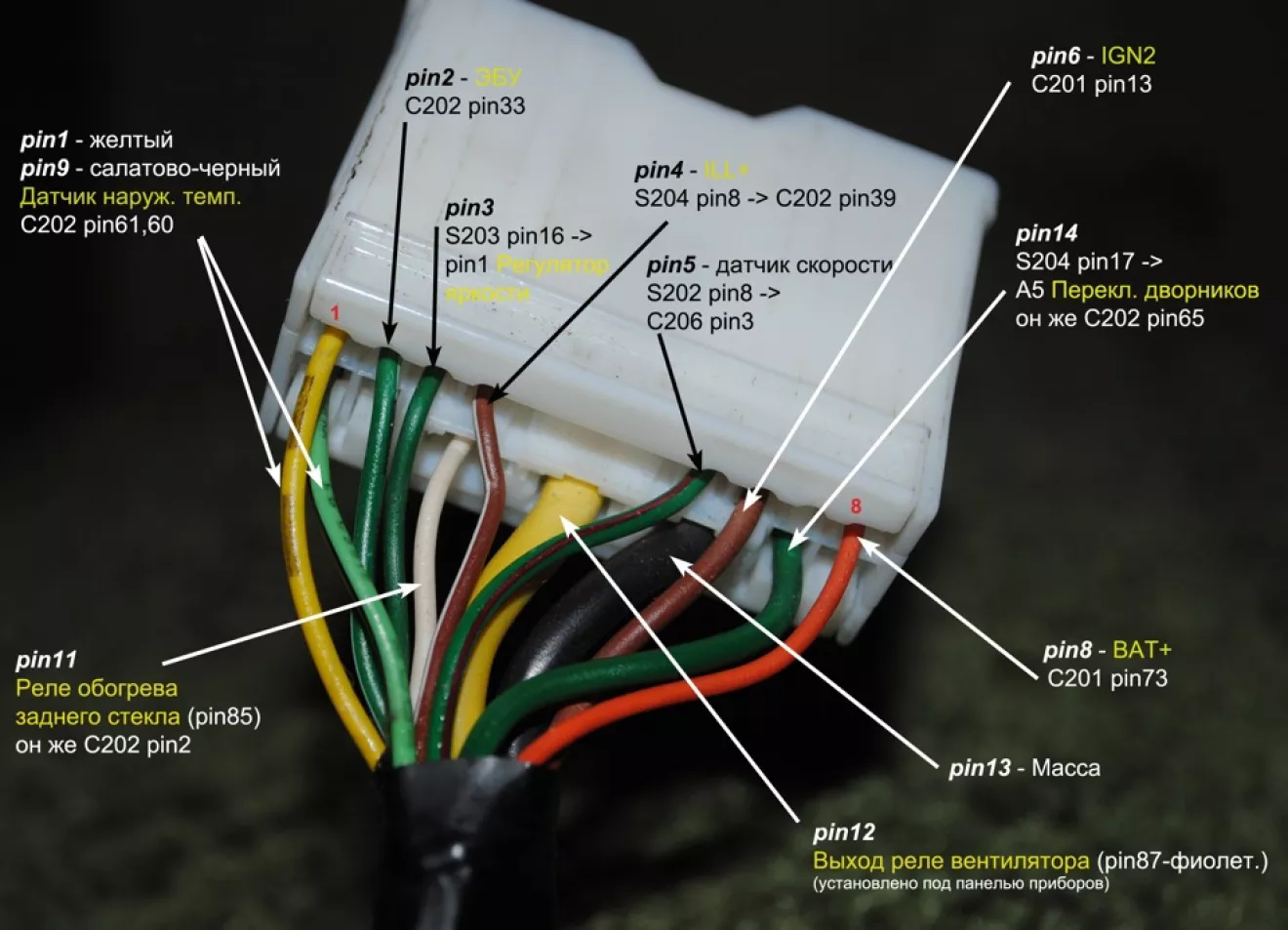

В итоге на данном этапе я перебросил 8 проводов. 4 провода необходимо удлинить на 2 метра(прилизительно) и тянуть к разьему С202 который находится у девой ноги водителя. Это 2 провода на датчик внешней температуры пин 60,61. Датчик скорости пин 63, и реле дворников пин 65.

После чего подключаем "-" клемму на аккумуляторе и включаем режим самодиагностики климата:
1 Вкл. Зажигание
2 Выставить температуру 26 градусов С*
3 Нажать и удерживать кнопку "AUTO" и 3 раза нажать кнопку "OFF"
климат начнет самодиагностику и выдаст коды ошибок.
Коды ошибок климат-контроля
00 ошибок нет
01 неисправность датчика температуры в салоне
02 неисправность датчика наружной температуры
03 неисправность датчика температуры охлаждающей жидкости (он же датчик влажности)
04 неисправность электропривода заслонки отопителя
05 неисправность датчика солнца
06 неисправность силового транзистора
07 неисправность реле максимальной скорости электровентилятора отопителя

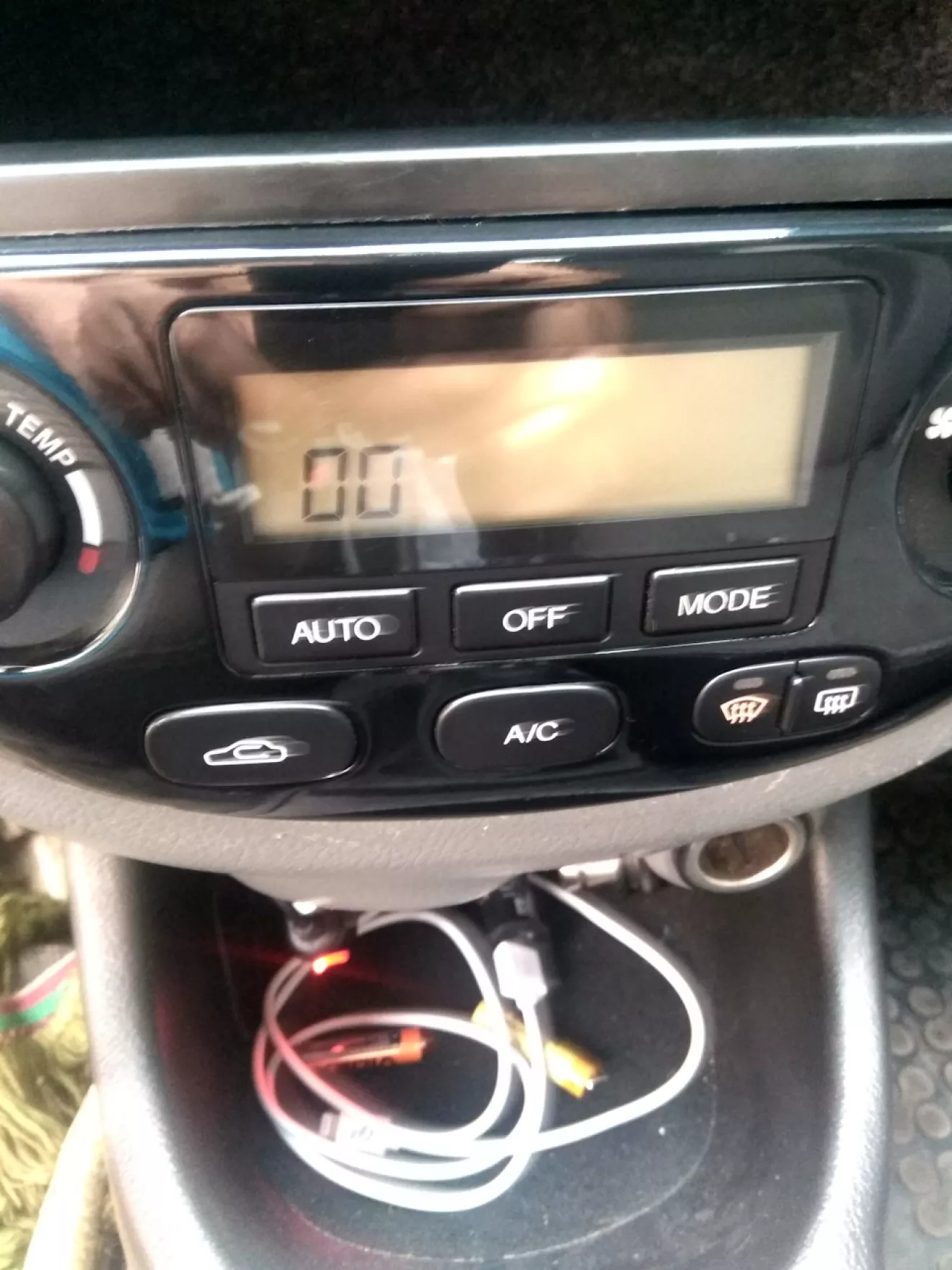

В итоге получаем 00 ура!

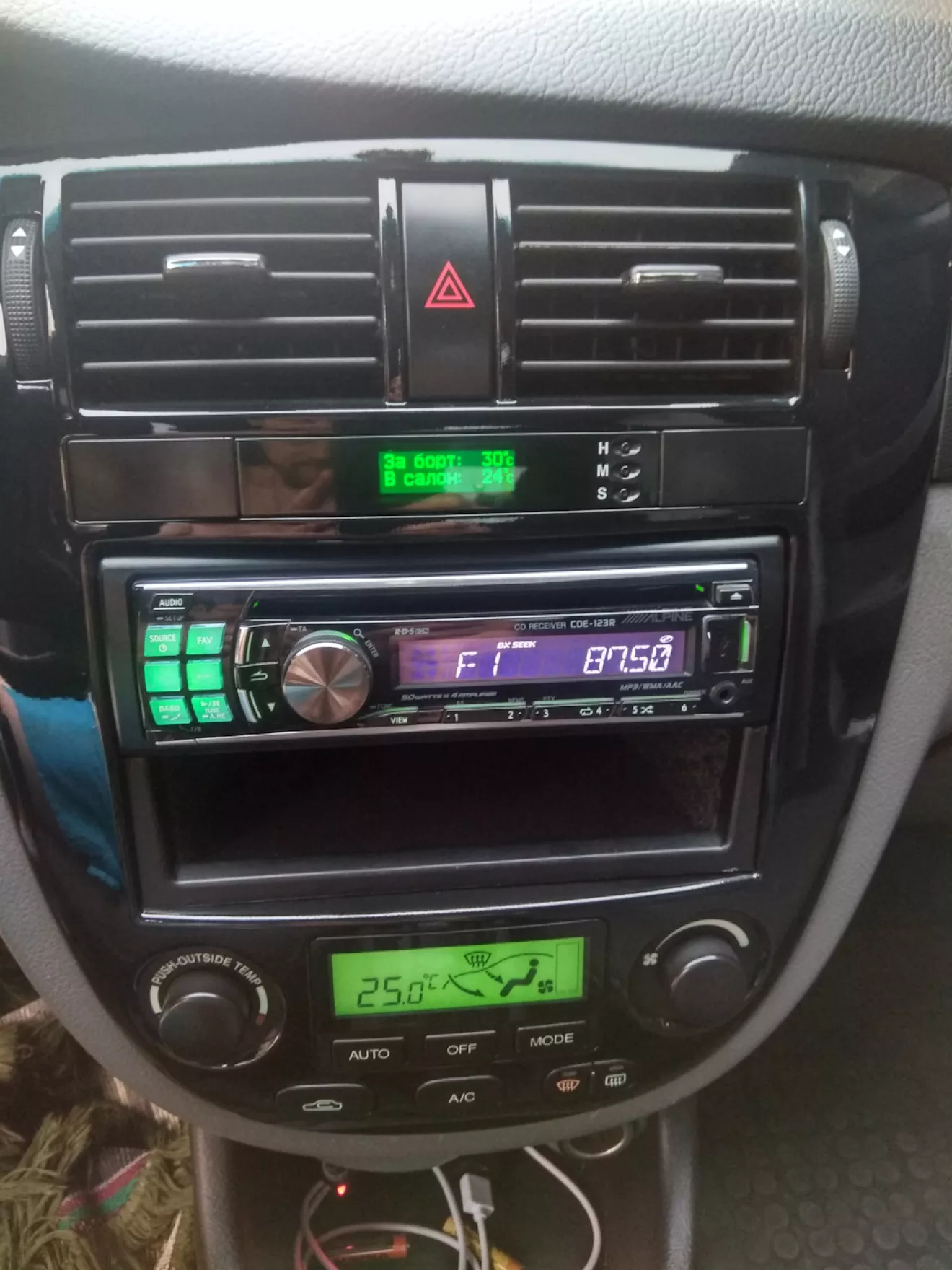

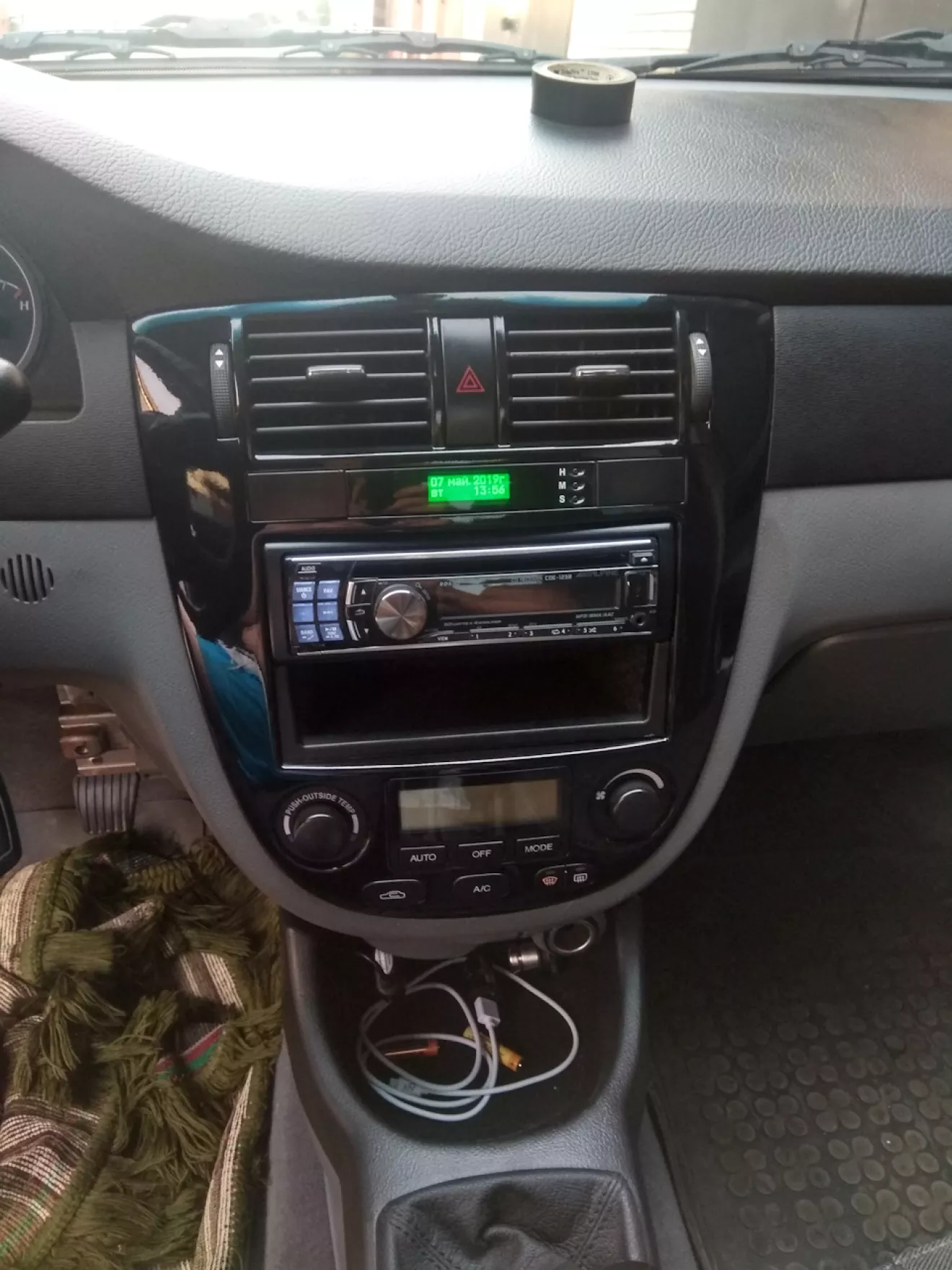

Проверяем, тестируем все функции и наслаждаемся проделанной работой.

Осталось перекрасить остальные части салона, но это уже в ближайшем будующем, продолжение следует…
