AstraH/ZafiraB приборка коррекция пробега ,замена мотора тахометра.

AstraH/ZafiraB приборная панель Sport code YT.

Коррекция одометра + замена моторчика тахометра

...................................................

Клиент прислал приборную панель от Sport комплектации  ,чтоб вычитать код ,  изменить пробег под свою машину и частично подготовить под дальнейшую привязку  .

Чтоб запустить приборную панель на столе и можно было с ней работать нам нужен CIM модуль и адаптер для связи CIM-IPC.(Либо эмулятор CIM ,cоздающий пакеты данных по включению зажигания .)

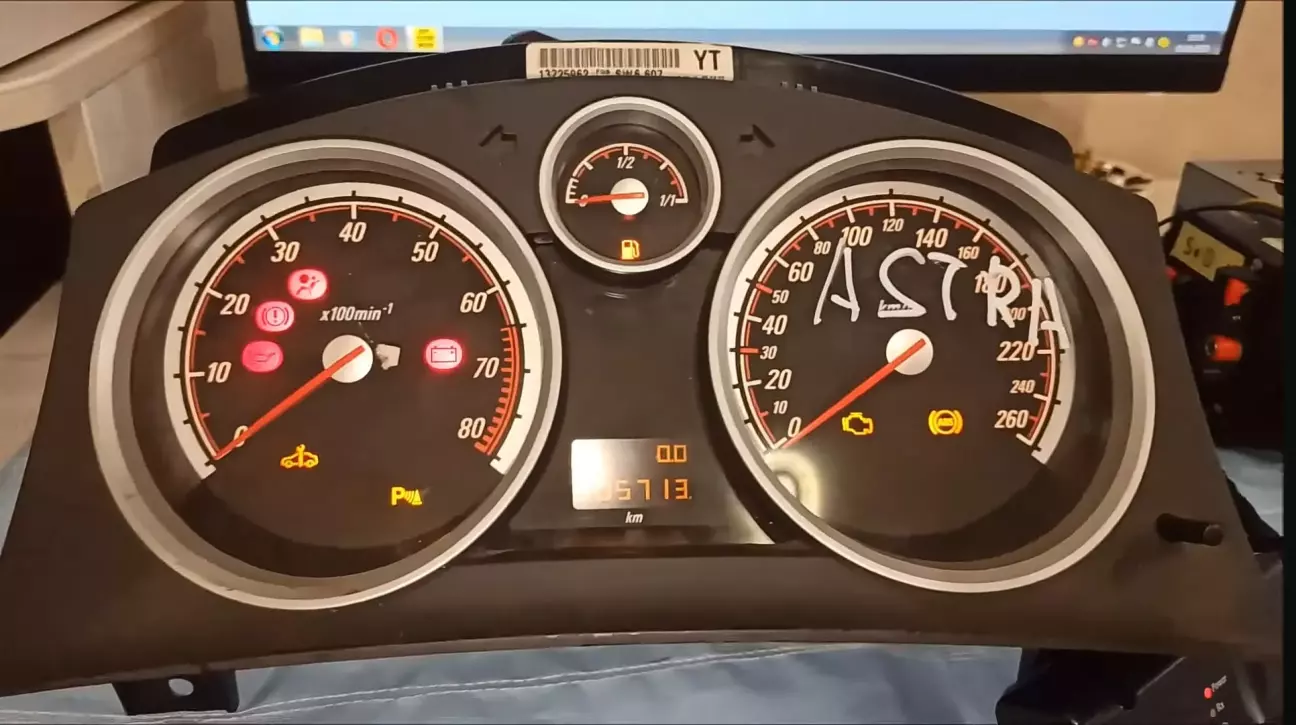

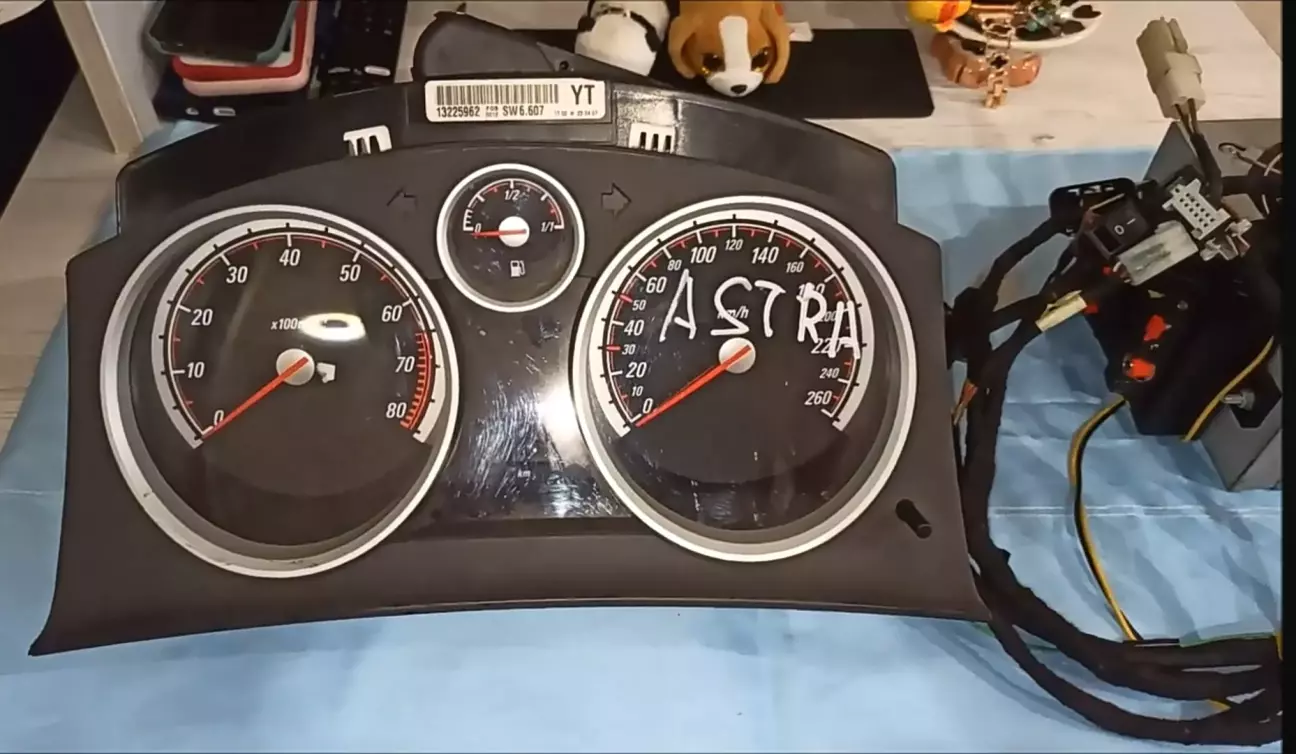

Подключаем приборку на столе  ,для чтения нам поможет  OPCOM ,проверяем как  она вообще выходит на связь или нет . .

Подключил ,приборка читается, все ок, можно разбирать ...

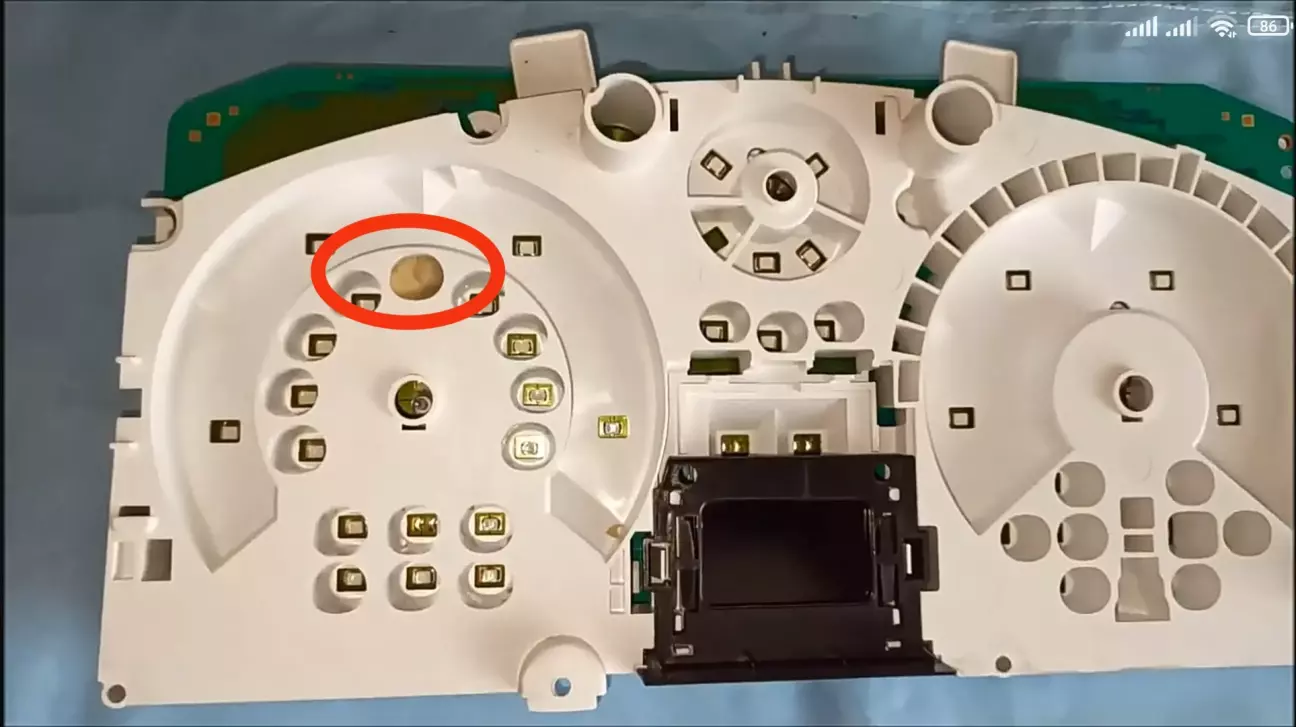

Разобрав ее был найден "подарок" от прошлого владельца ..Лампа ESP заклеена скотчем ))))).Значить ее уже разбирали и в нее лазили ...

Для изменения пробега ,нам понадобится новая микросхема М35080(нет "тёрки"), так как править его нужно в меньшую сторону .

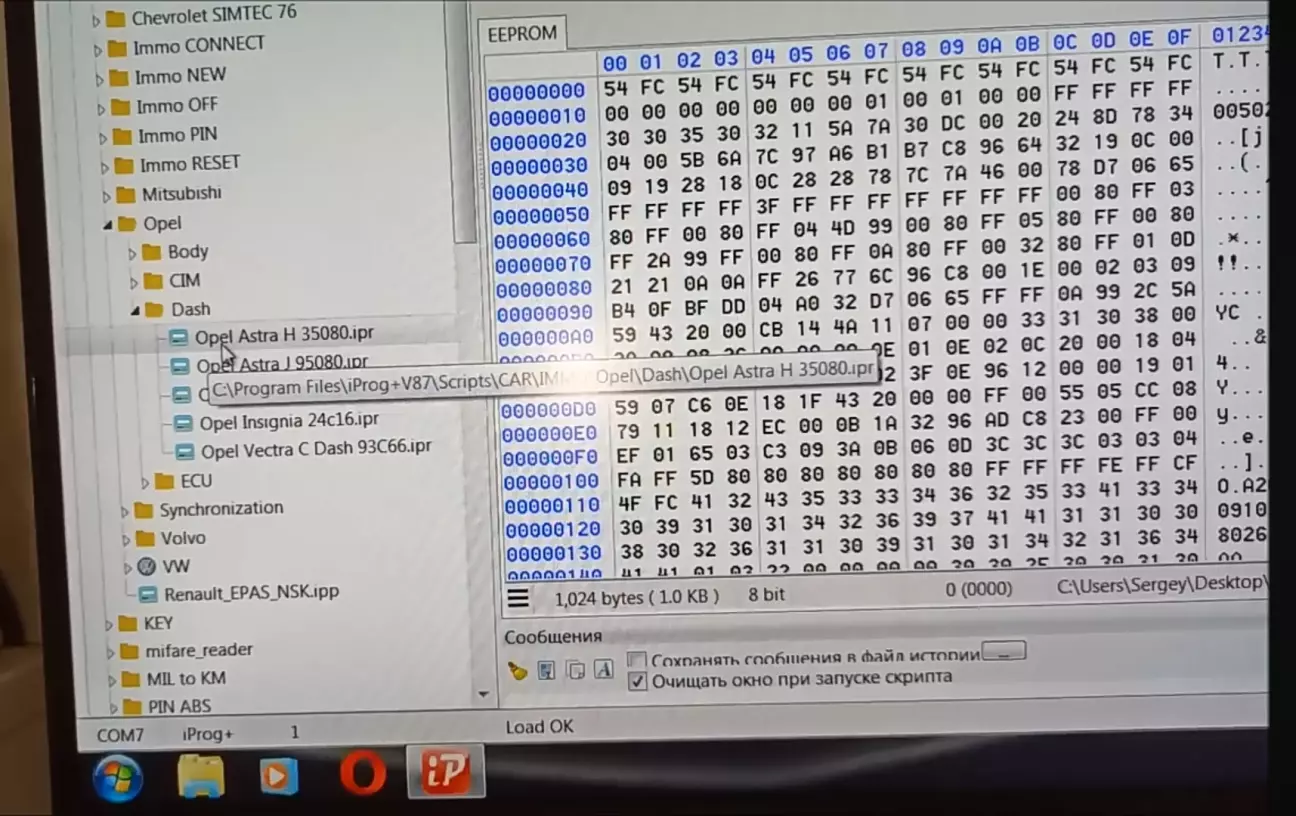

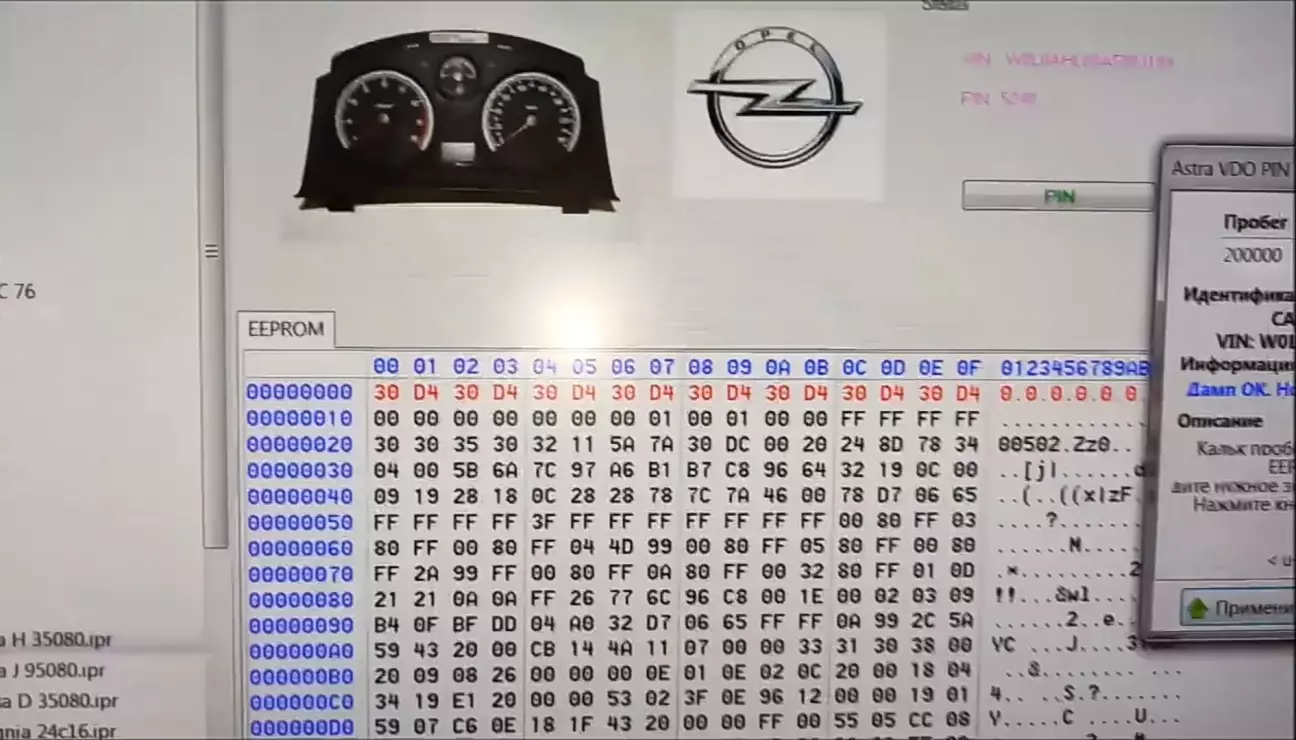

Для коррекции пробега ,а он в отличии от пин и вин в скрытом виде , воспользуемся сканером Iprog+ у него в скриптах есть калькуляторы и необходимый нам "калькулятор приборной панели ".

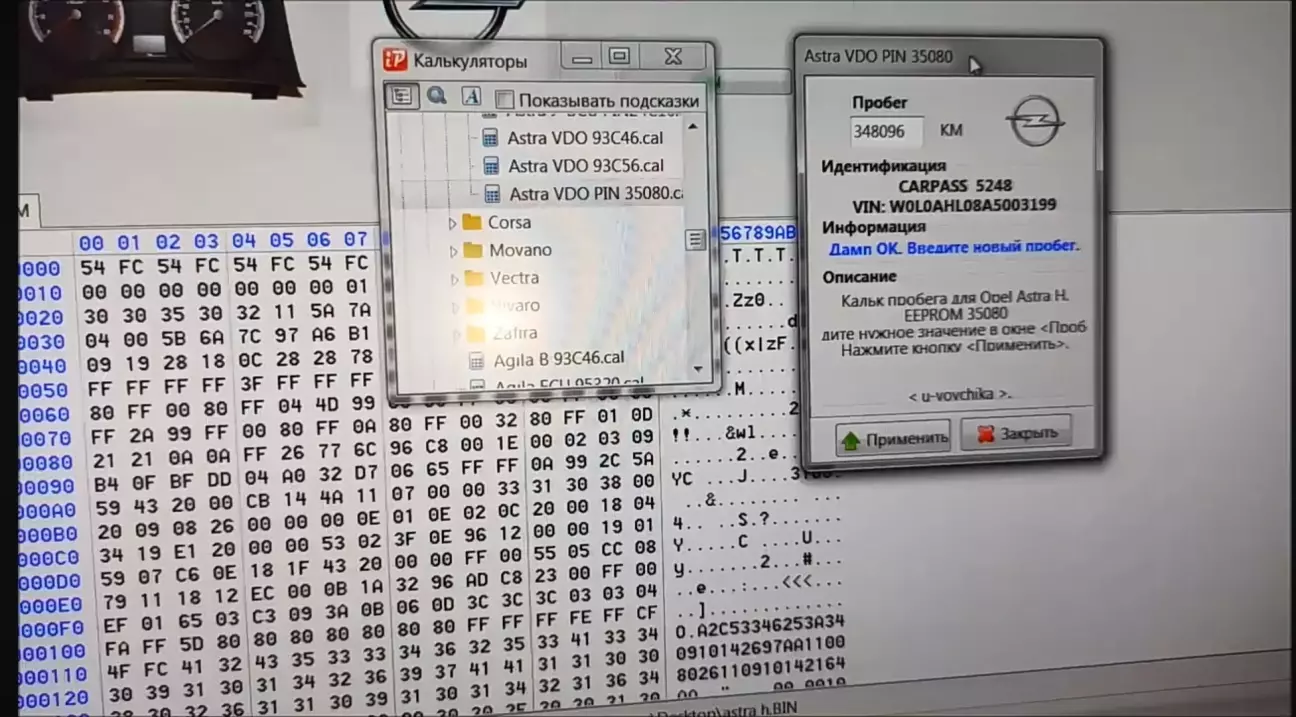

Выпаиваем микросхему  , считываем и  корректируем  нужный нам пробег

Заливаем в микросхему, впаиваем на место и окончательно проверяем плату перед сборкой ...

Подключаем плату и через Opcom просматриваем ее данные  ,затем делаем тест исполнительных механизмов и оказывается что (опа нежданчик....)датчик тахометра неработает.

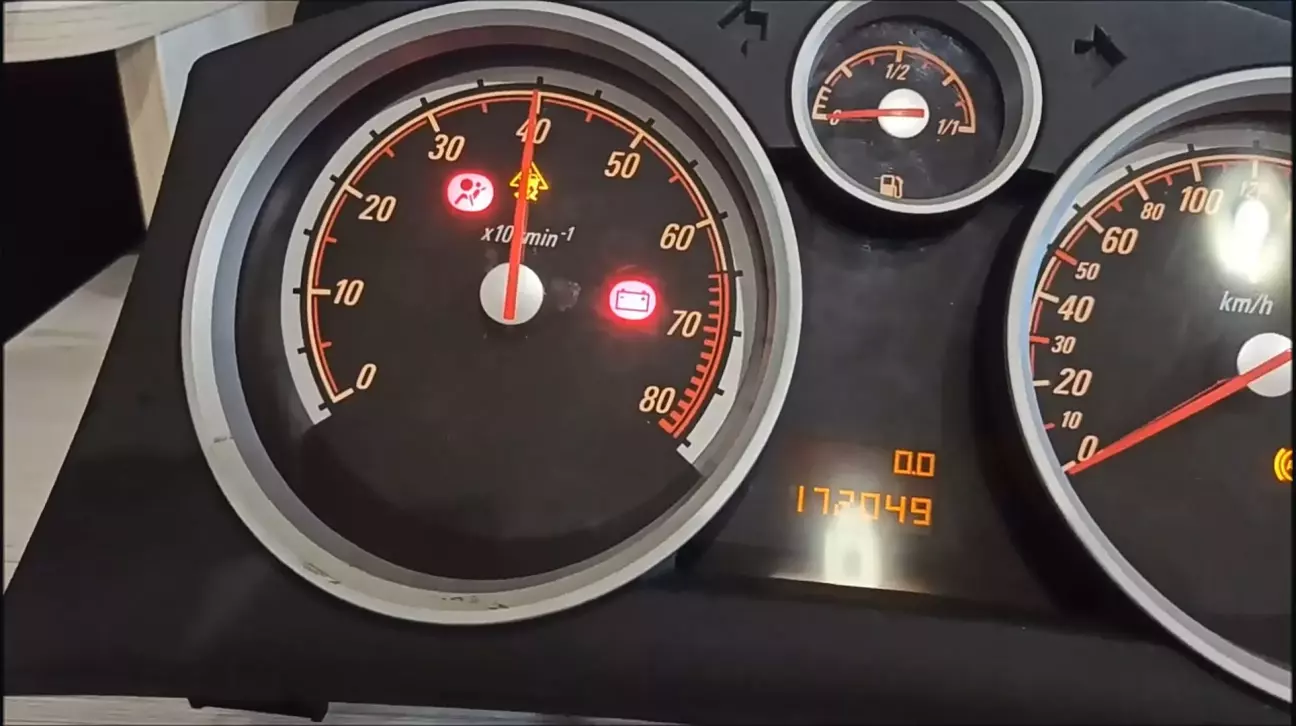

Стрелка не реагирует на изменения ,впаял другую микросхему но уже с "тест стрелок " , тоже тахометр не реагирует .

Пробовал  на другой приборке там все Ок...

Как вариант ,проблема в моторчике потому как если покрутить стрелку то она ходит очень легко..

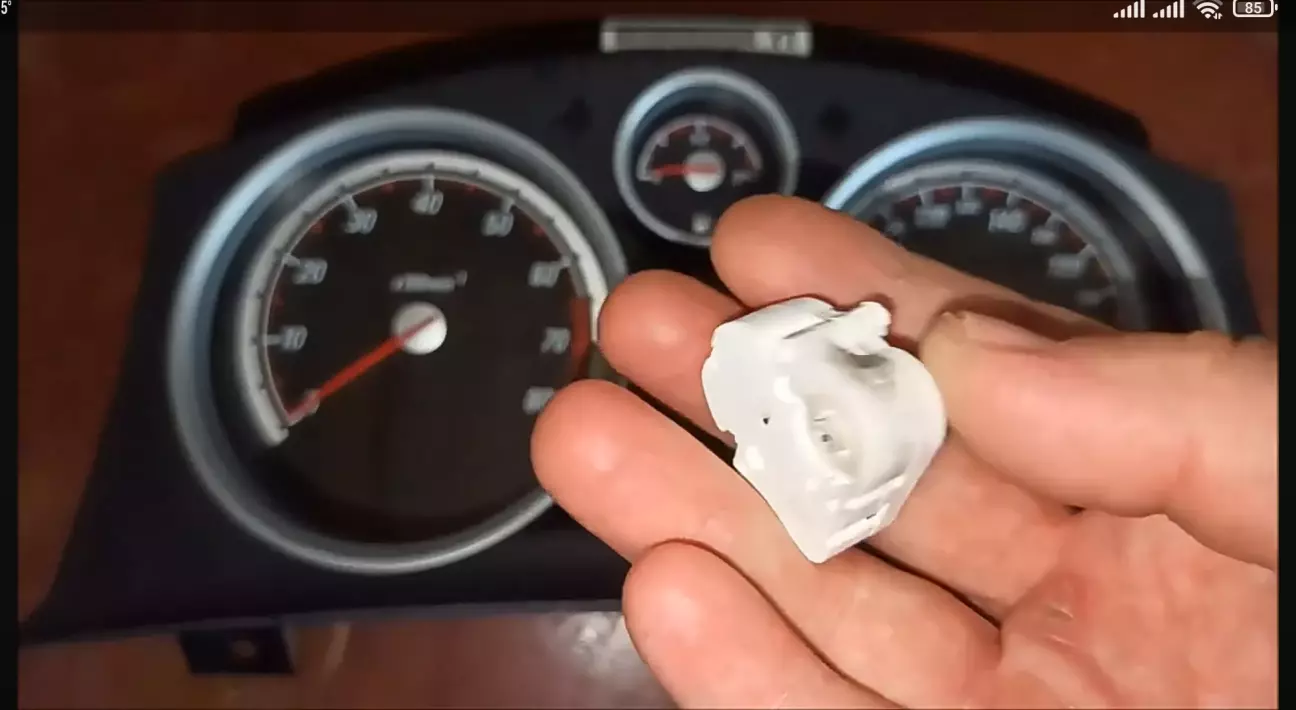

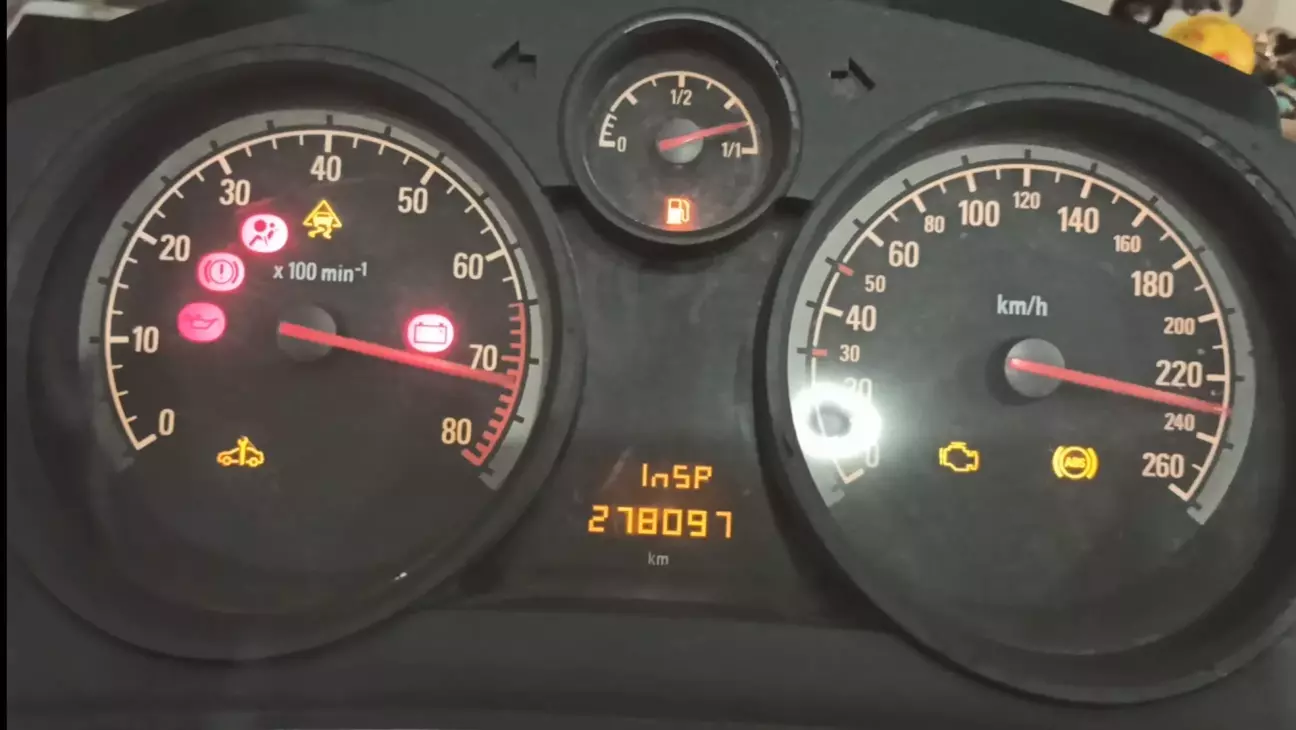

Все три мотора в приборке одинаковы ,поэтому ищем в закромах старую приборку и снимаем один мотор на "донора"

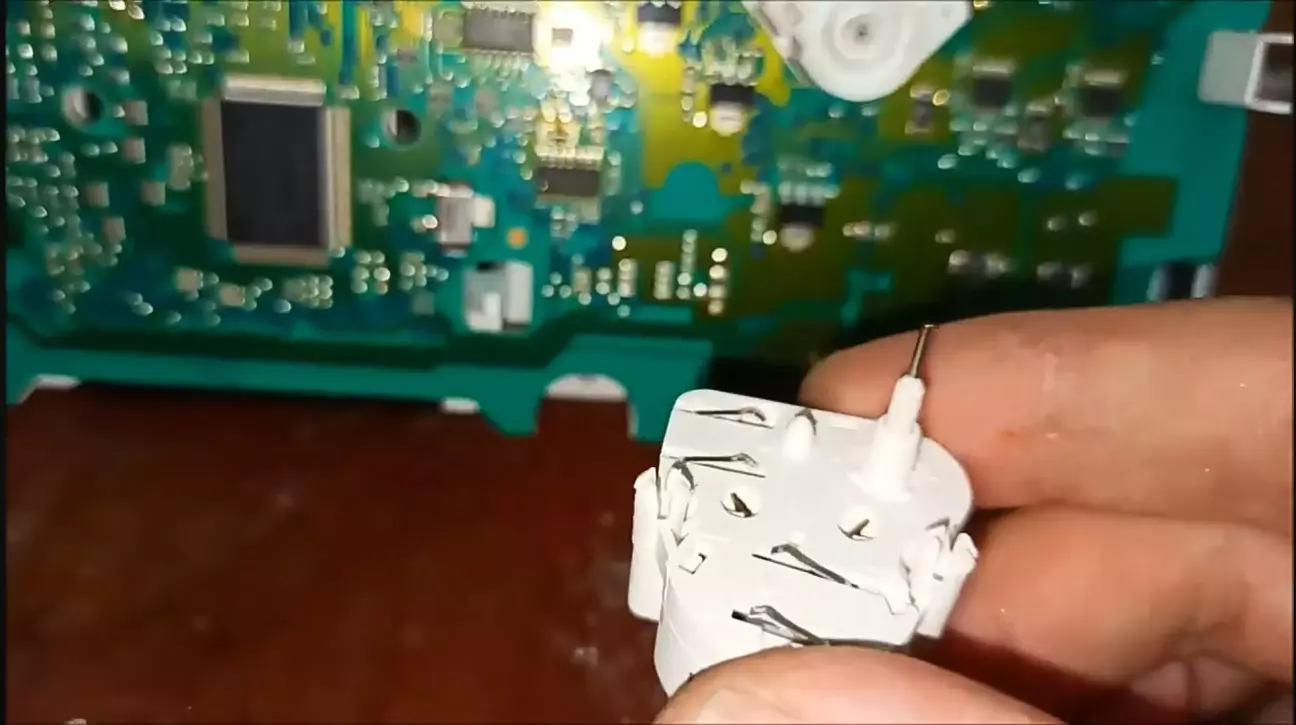

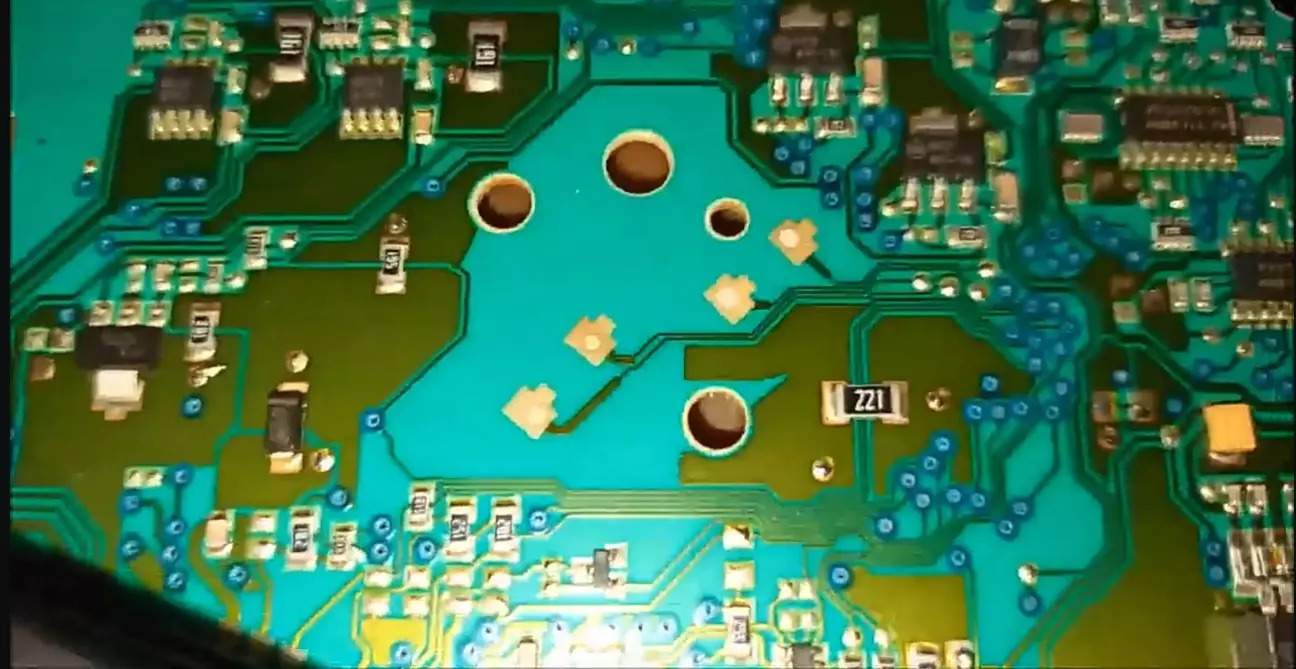

Снимаем маску ,вынимает стопоры моторчика через сквозные отверстия направляющих ,меняем его ..

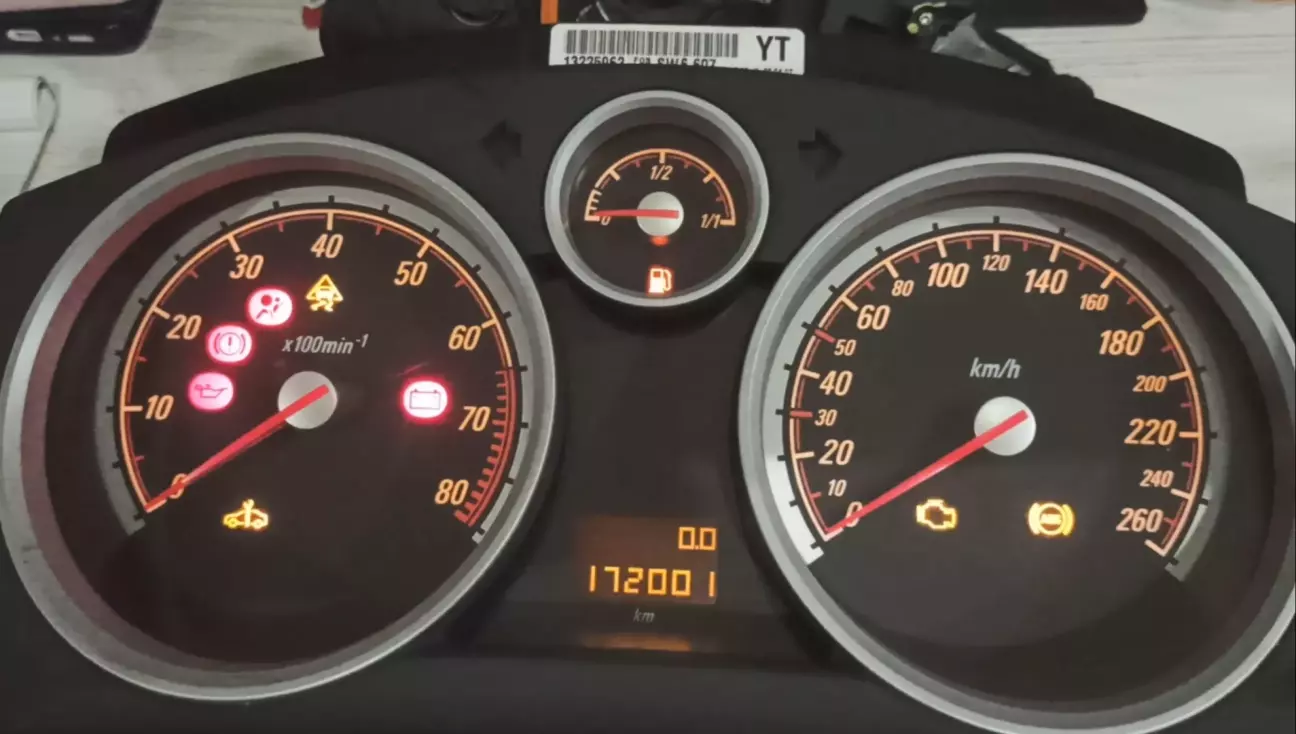

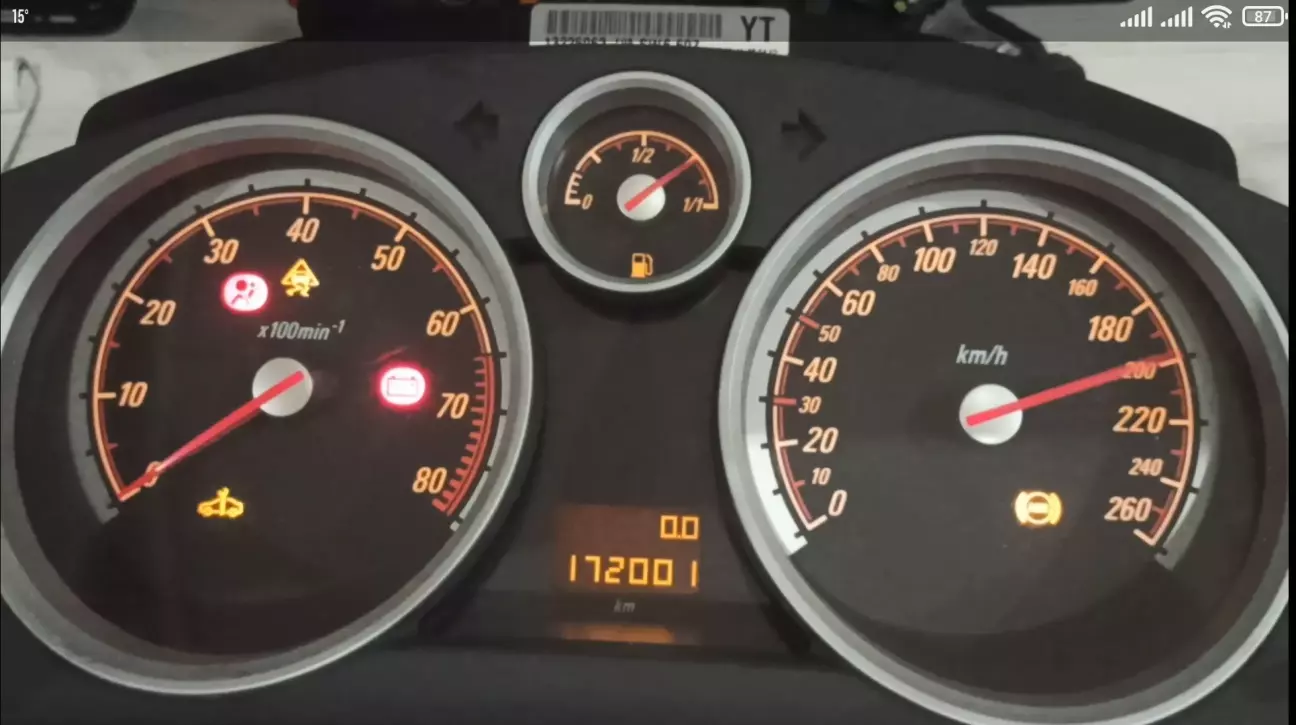

Проверяем как работает приборка ..

*Тест исполнительных механизмов-

*Датчик оборотов двигателя- Все ок ..

Тахометр заработал ..

Просто если бы не было возможности после изменения данных проверить приборку ,то уехала бы она к клиенту с нерабочим тахометром ....

Работа выполнена ,приборка отправлена .

По этой работе делал небольшое видео ...
