Апгрейд тормозной системы

Захотел апгрейдить тормозную систему:
— сейчас стоит вакуум 10" с ГТЦ 23,8мм. Передние тормоза на 312мм диске с суппортом 54мм, зад 226мм диск с 41мм суппортом.

— хочу поставить 2-х контурный вакуумник с Т4 8/9" с ГТЦ 25,4мм. Впереди на диск 312мм брембо с Е38. Зад — перехожу на правильный подшипник, диск 256мм винтелируемый, суппорт 38мм.

Заменены все резинки в суппортах, несколько поршней так же под замену пошли.

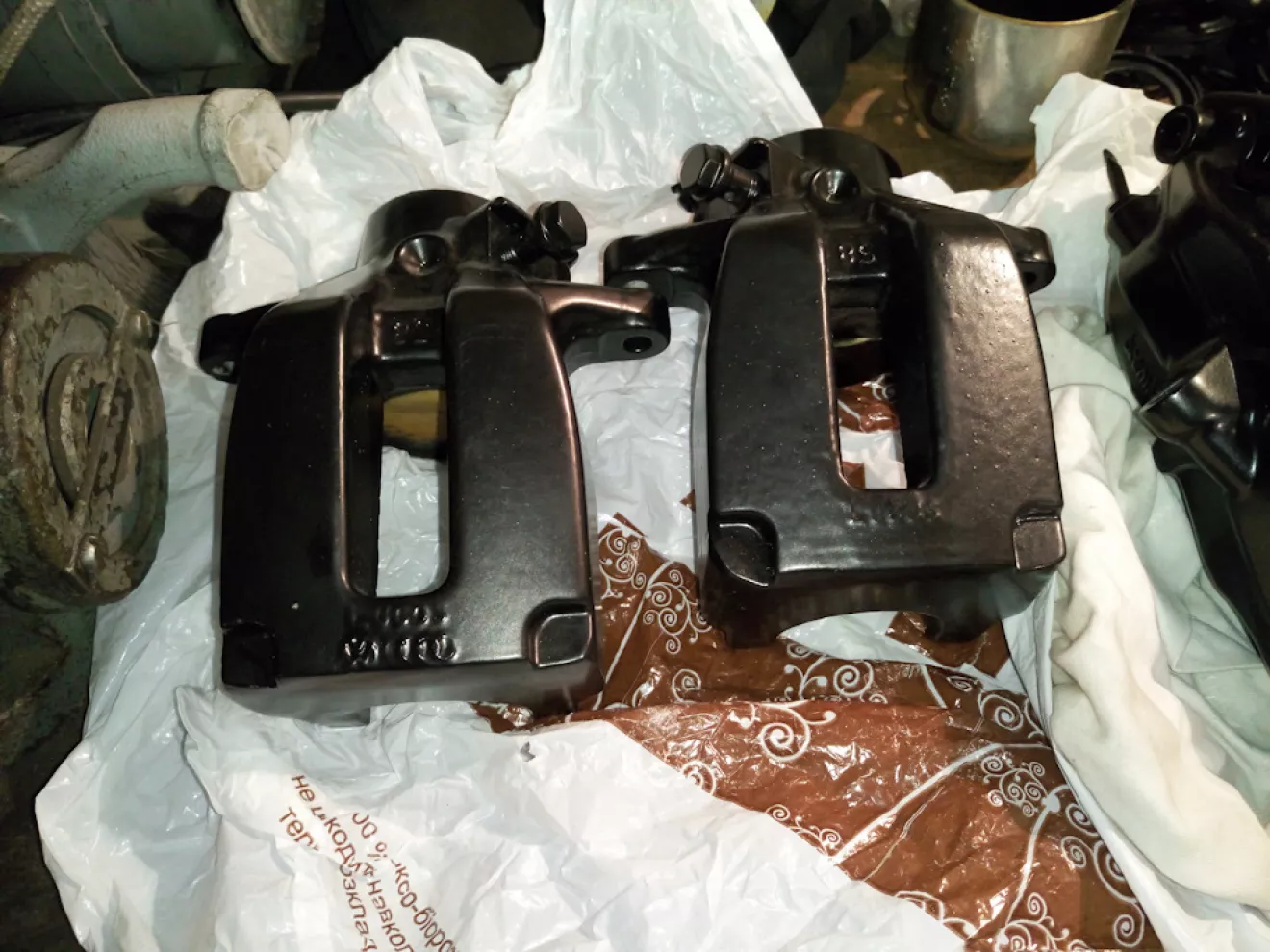

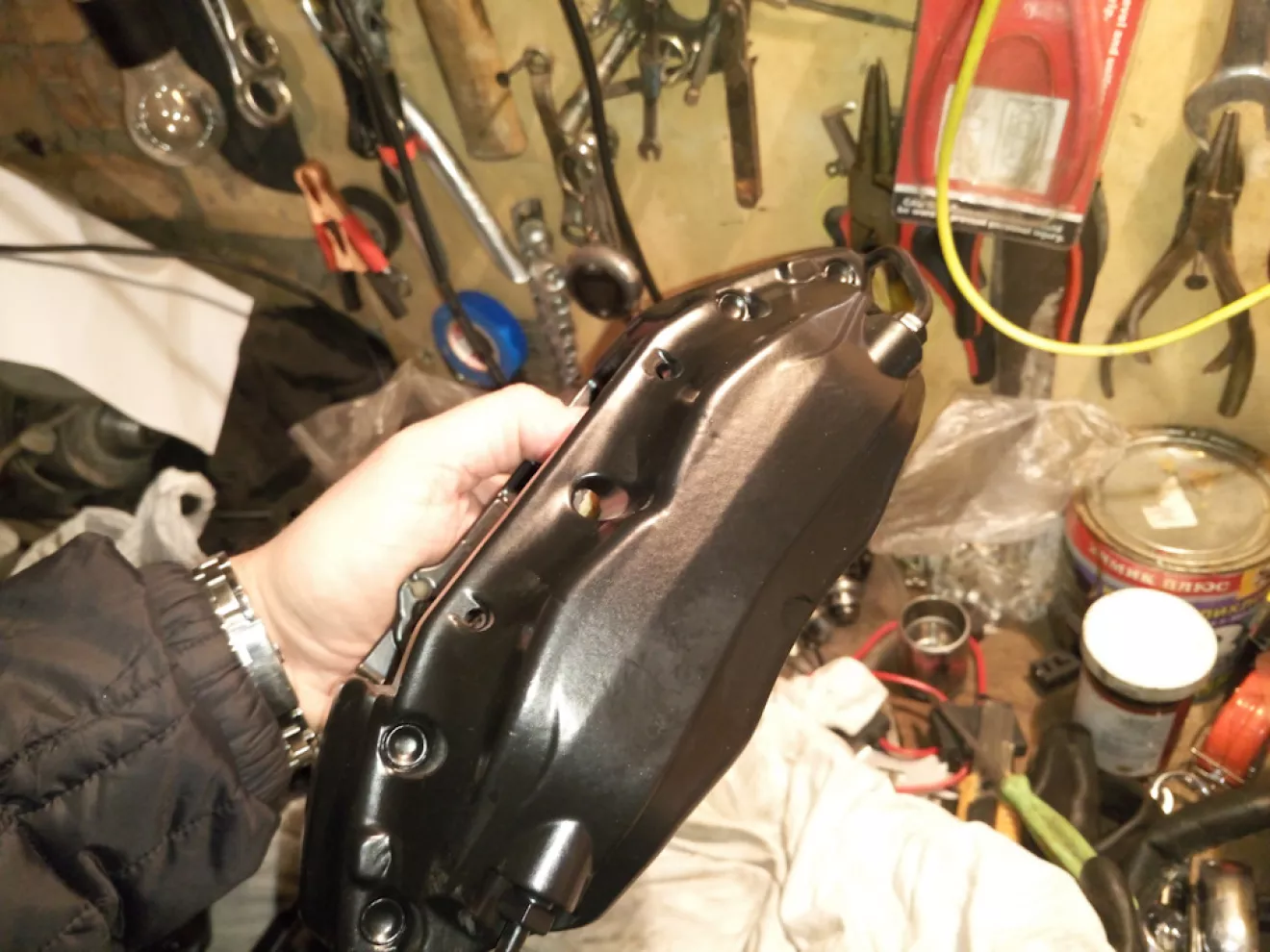

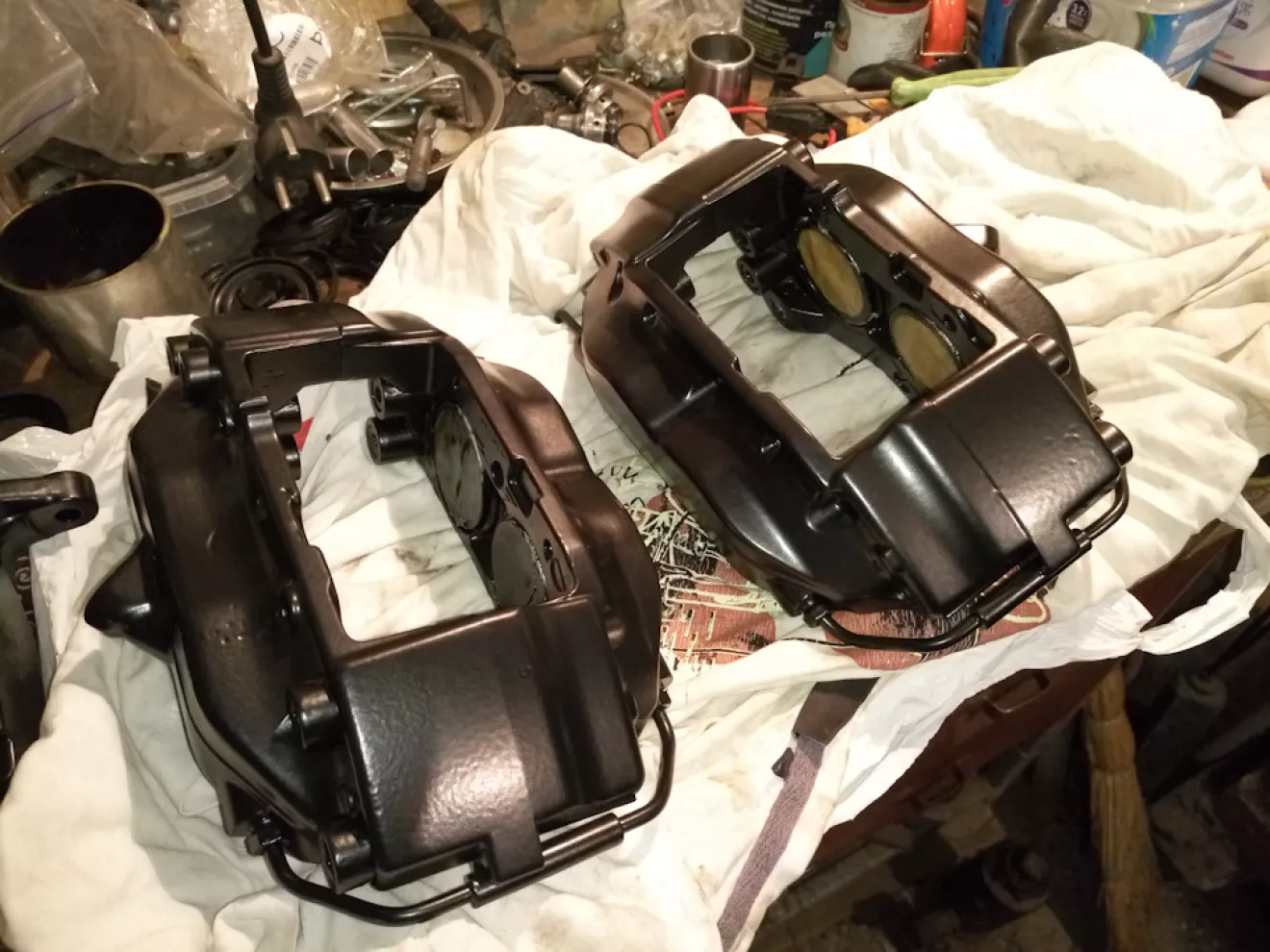

Фото покрашенных суппортов.

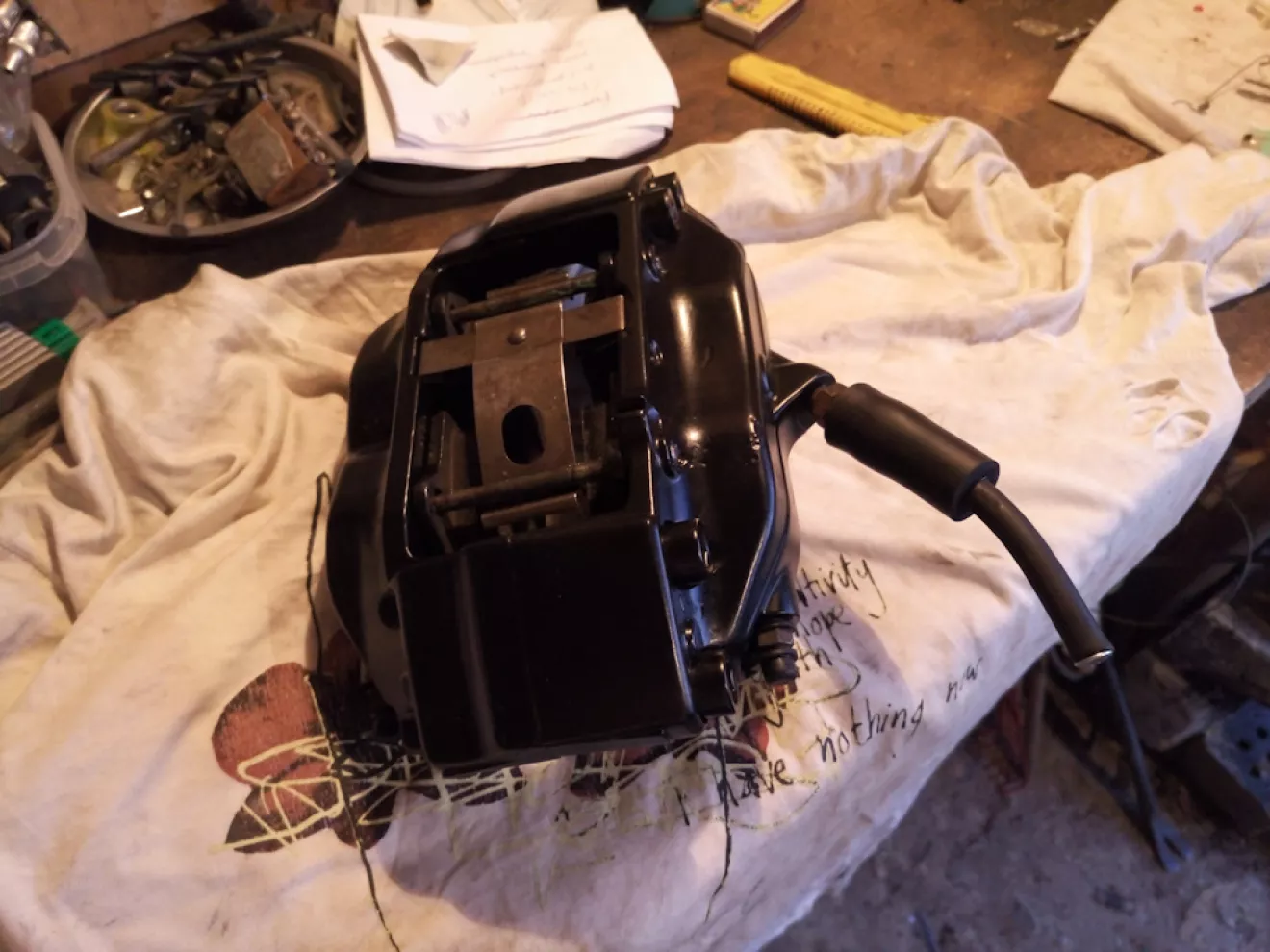

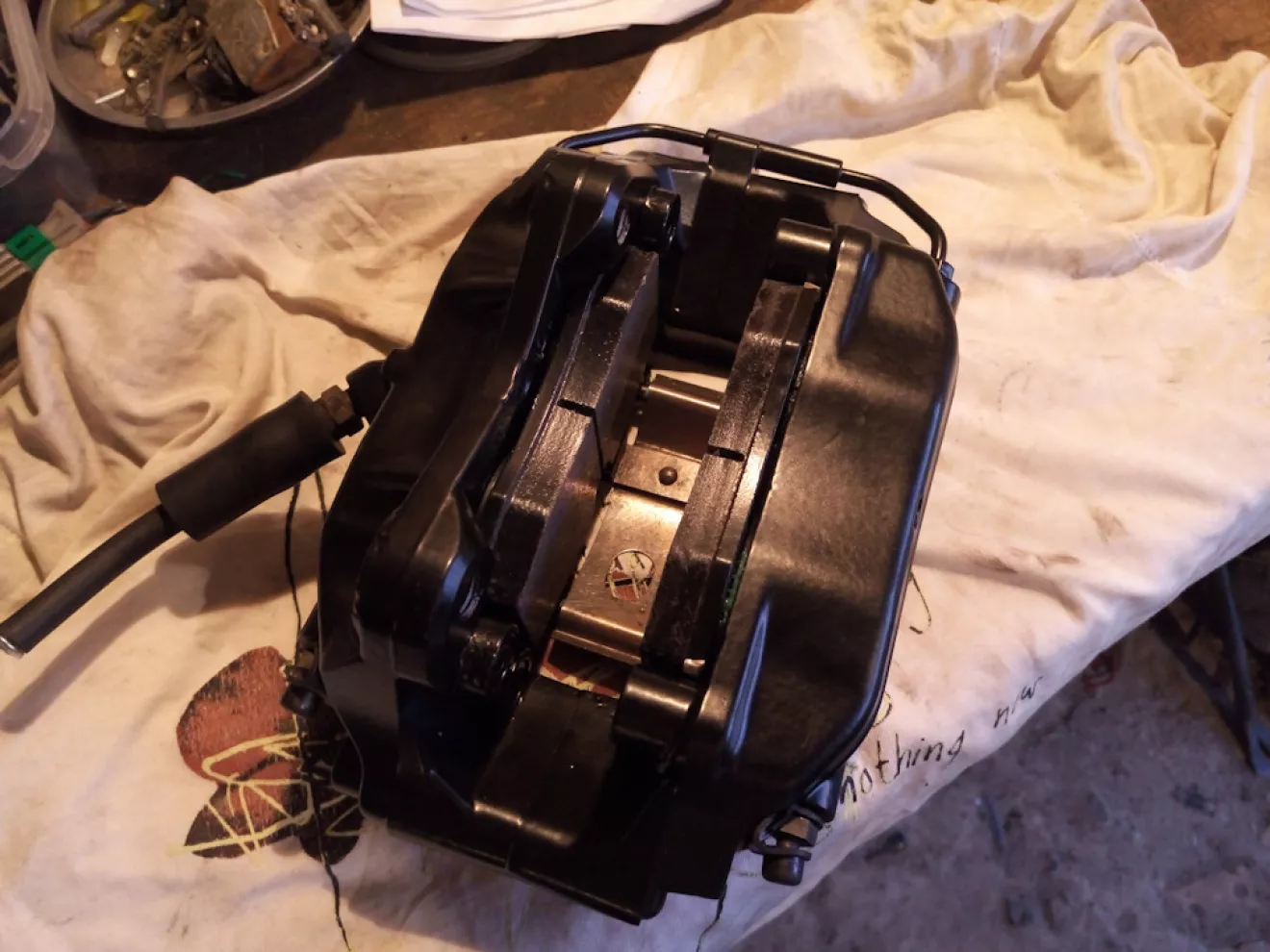

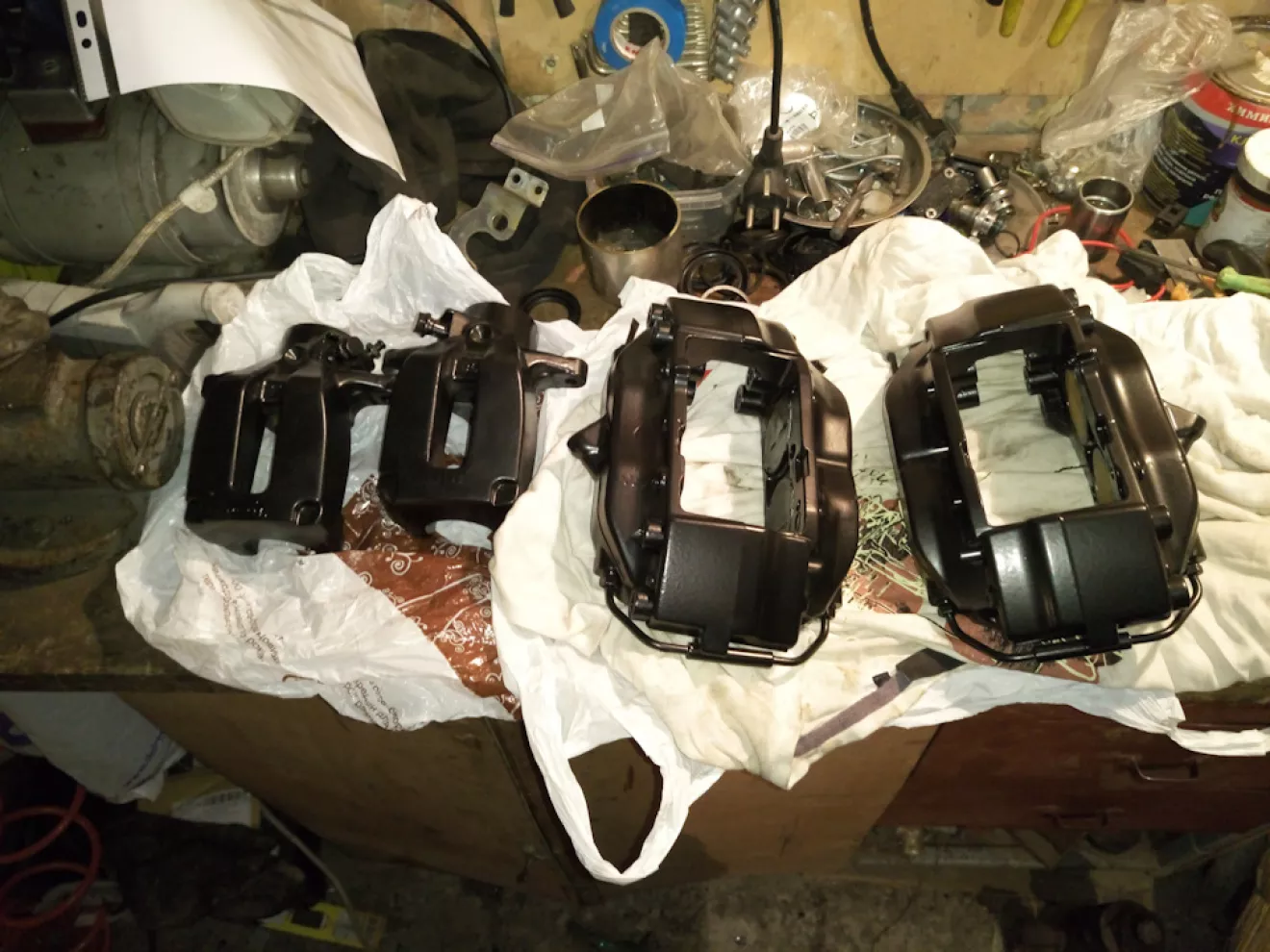

Суппорта передние и задние собраны и ждут установки.
Затык произошел с переходниками под передние суппорта.
Чертежи переходников оказались не чертежами, а эскизами(((.
Договариваюсь что бы отдать все железо в сборе людям, которые сделают переходники.
Пока все не подготовлю, машину не начну разбирать.

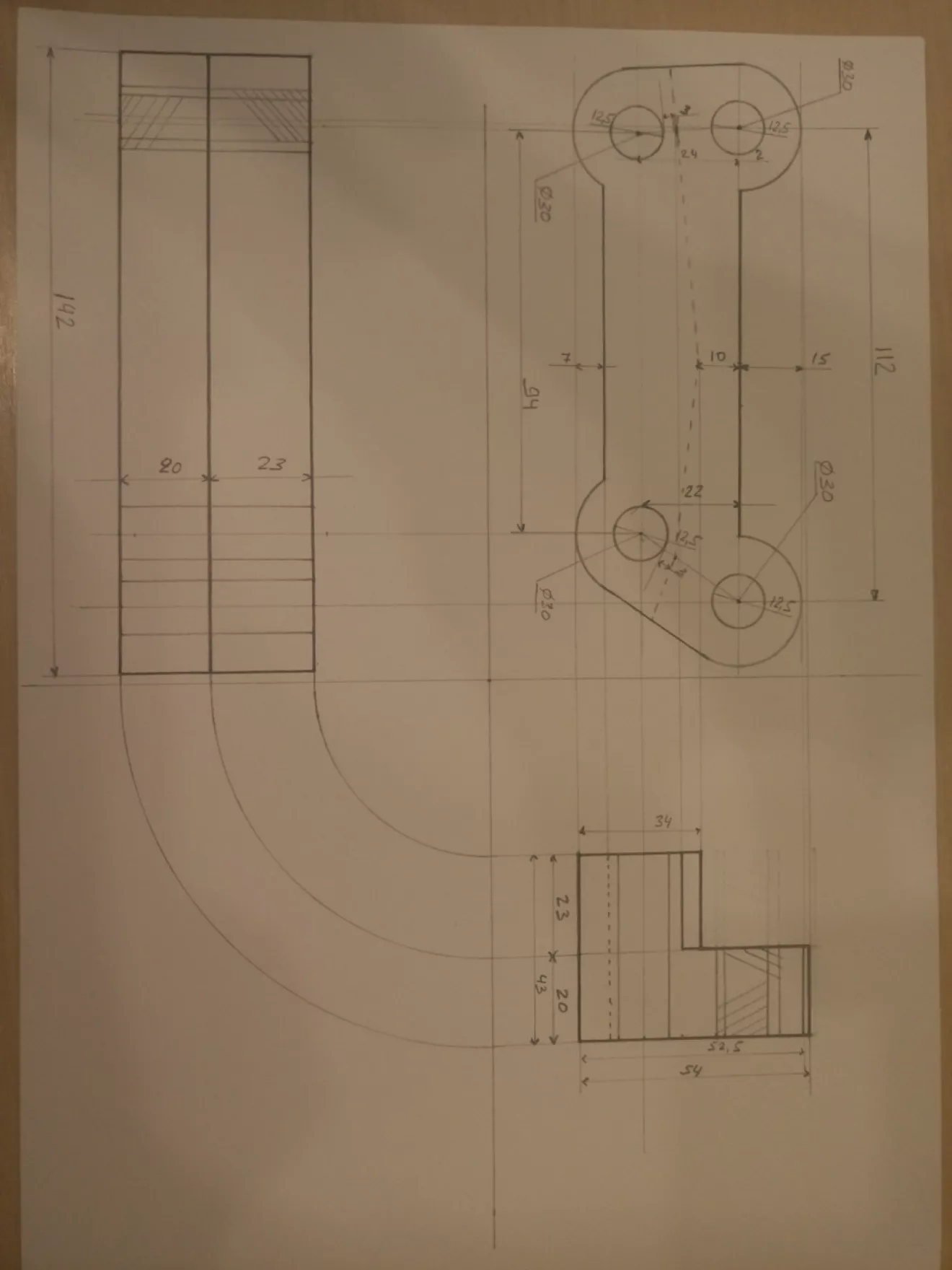

В итоге пришлось вспомнить черчение и начертить чертеж переходника.

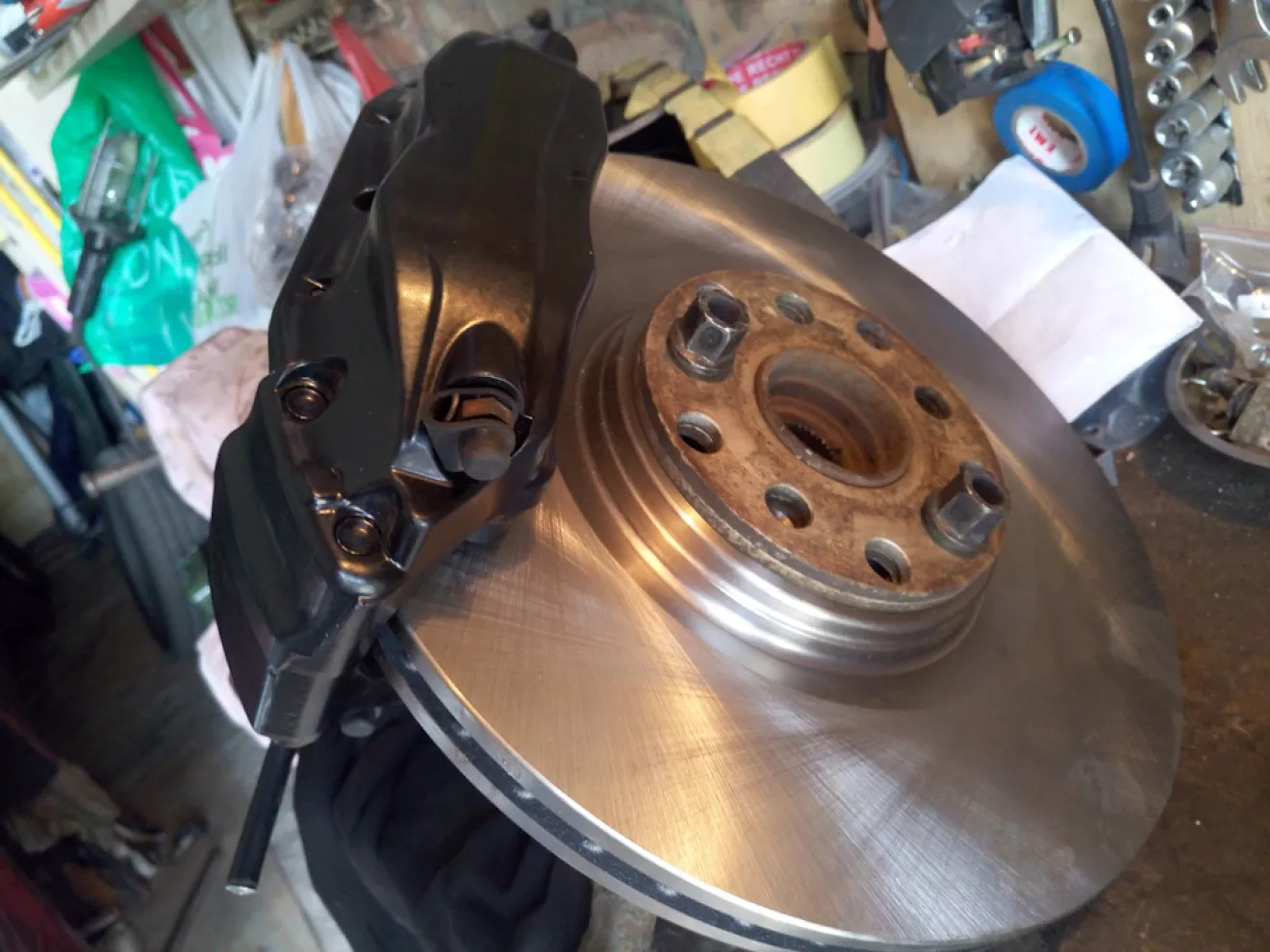

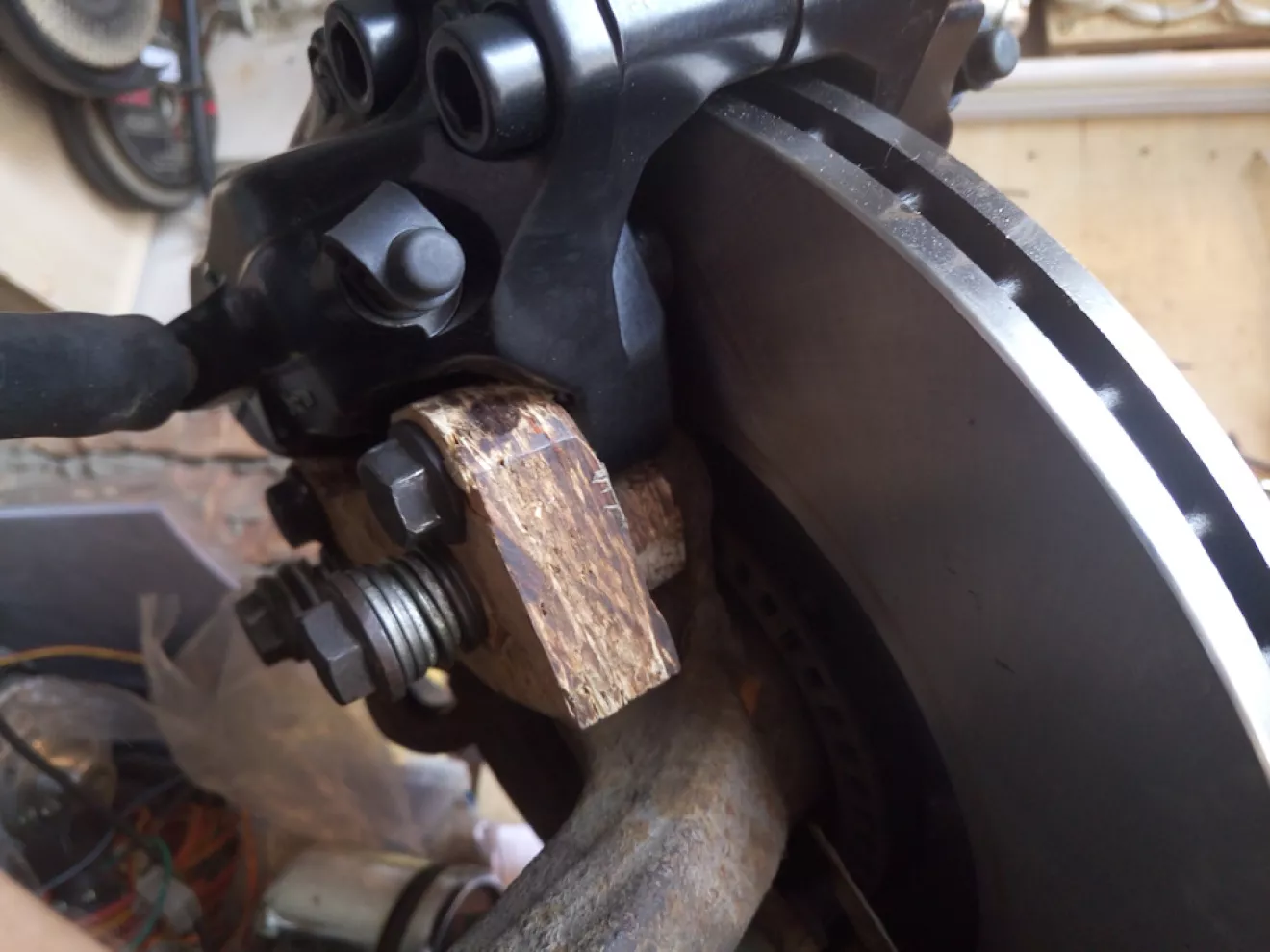

Для проверки правильности чертежа сделал макет из ОСБ. Все срослось. Отдал макет и чертежь токарю для изготовления переходника.

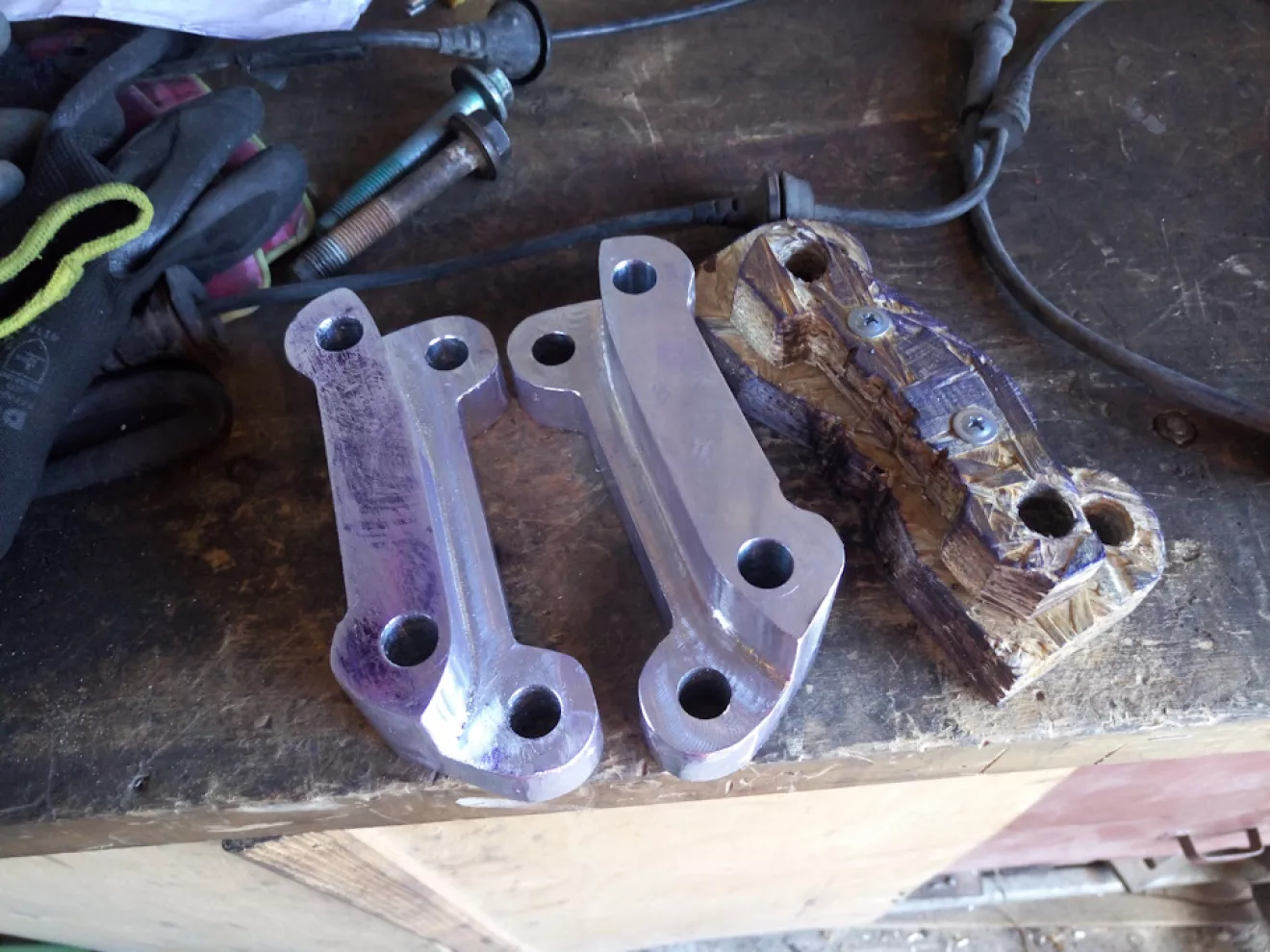

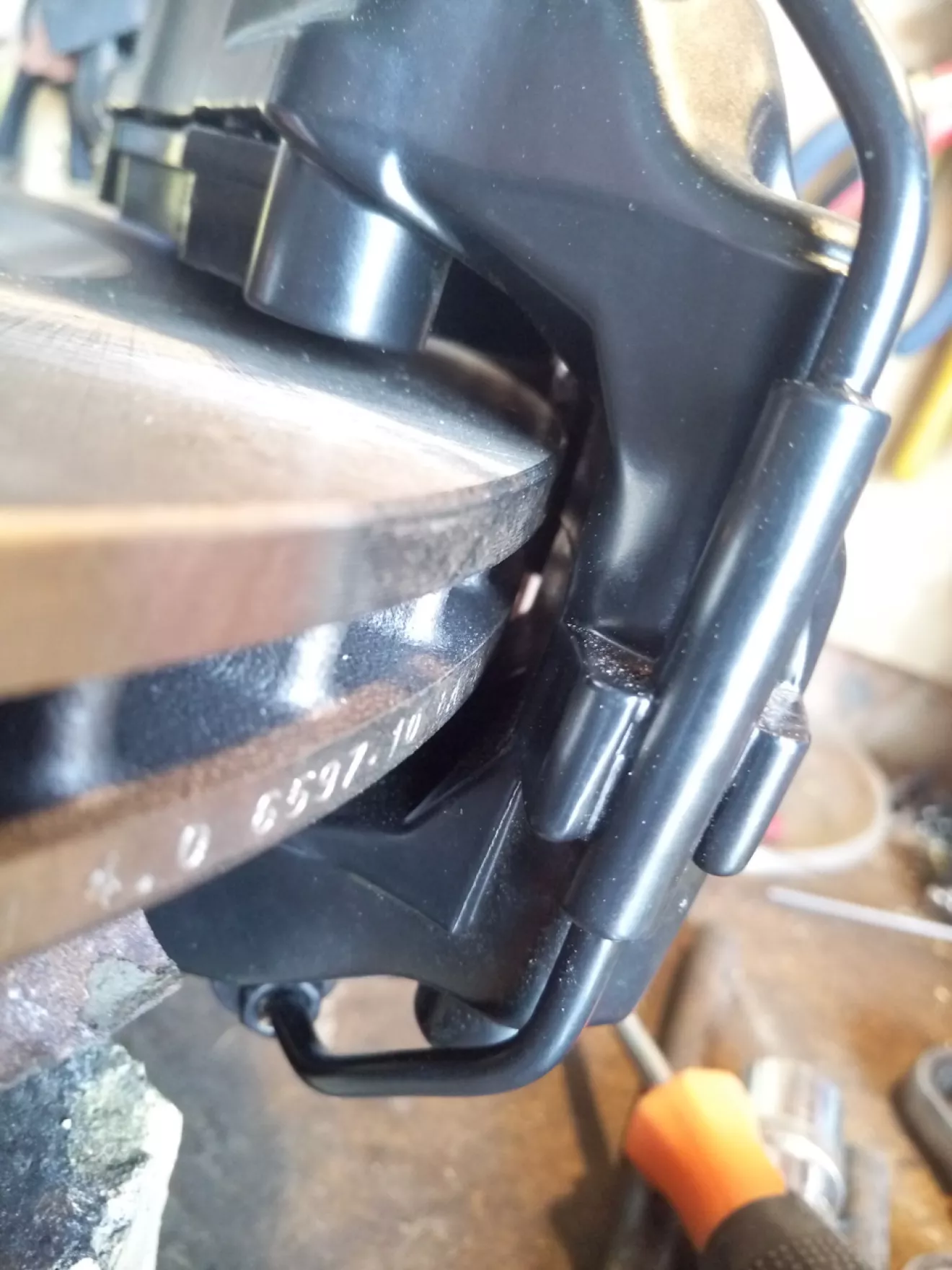

Забрал переходники, завтра примерка.

Продолжение следует…
