Заміна підшипників редуктора Hyundai Kona electric/Niro

Взято з іншого сайту, але нехай буде...

Есть такая проблемка у автомобиля

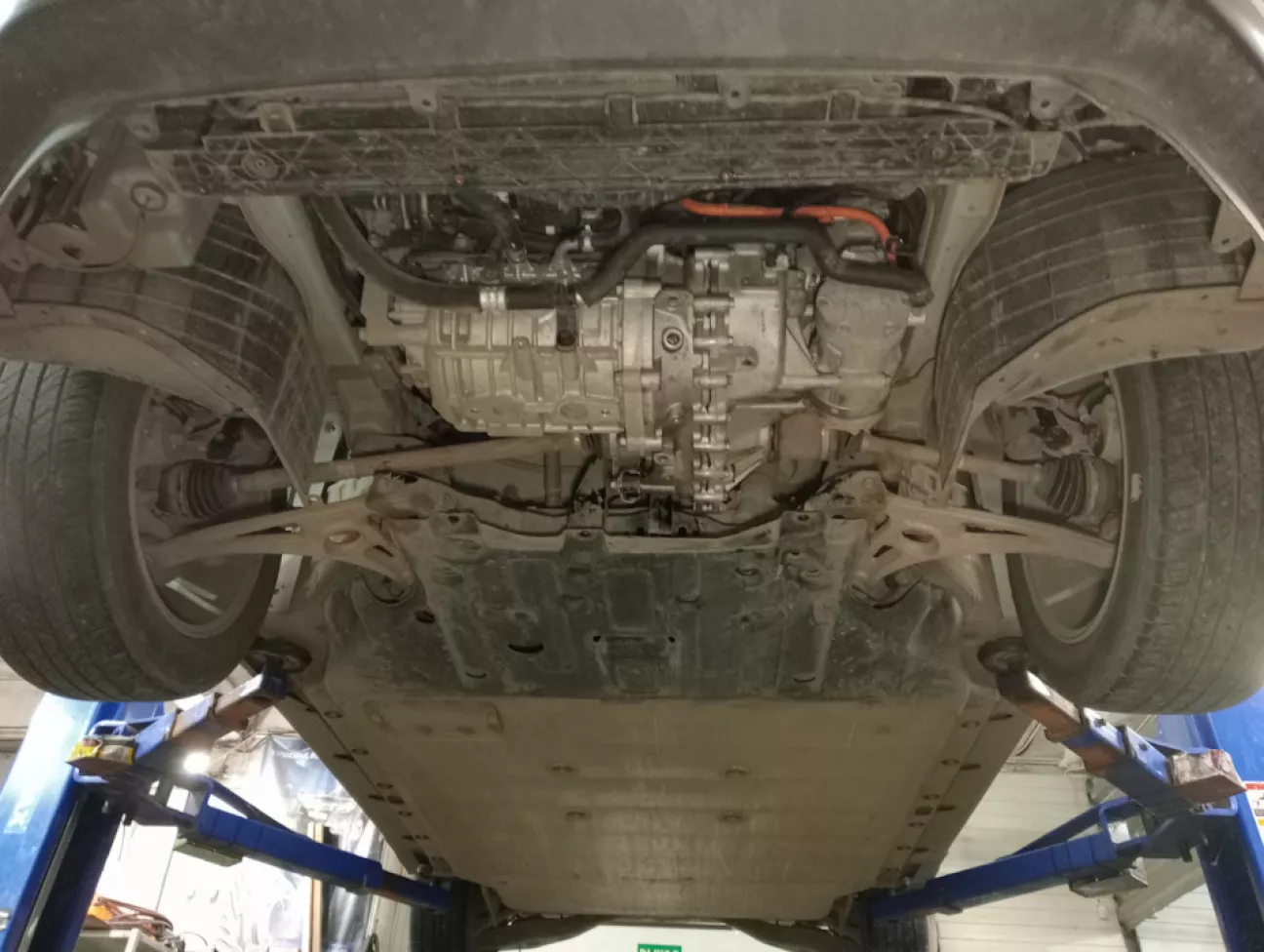

"Тикающий" звук, учащающийся с ростом скорости вращения колёс. В ходе осмотра на подъёмнике я выявил источник шума в корпусе редуктора электромотора. По признакам, похоже на звук разрушающегося подшипника.

Производитель позиционирует редуктор как не разборный агрегат, поэтому отдельных внутренних компонентов для него в оригинальных каталогах запчастей не существует, но тип и размеры всех подшипников известны, благодаря чему оные были приобретены заранее, перед началом работ по переборке.

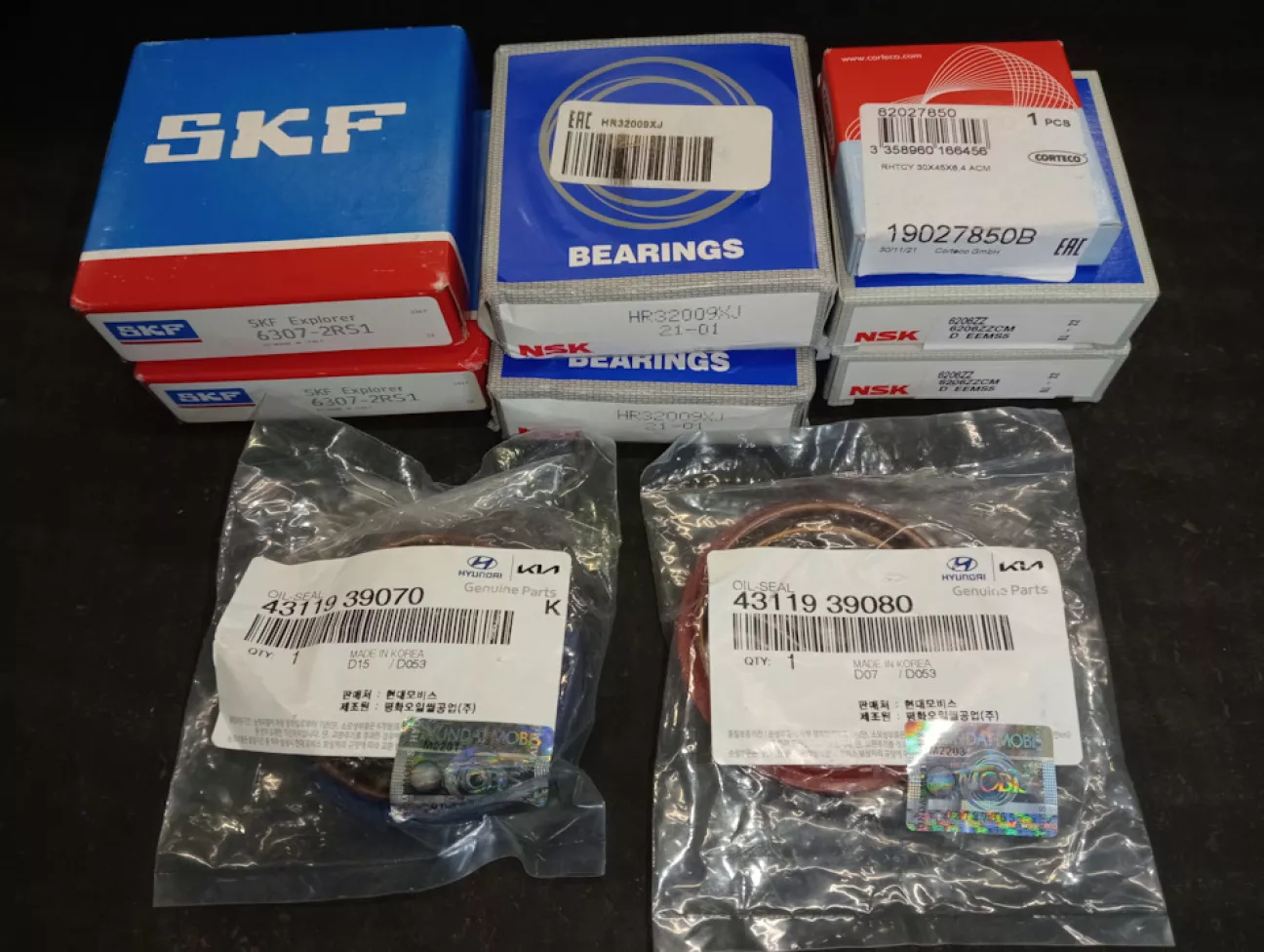

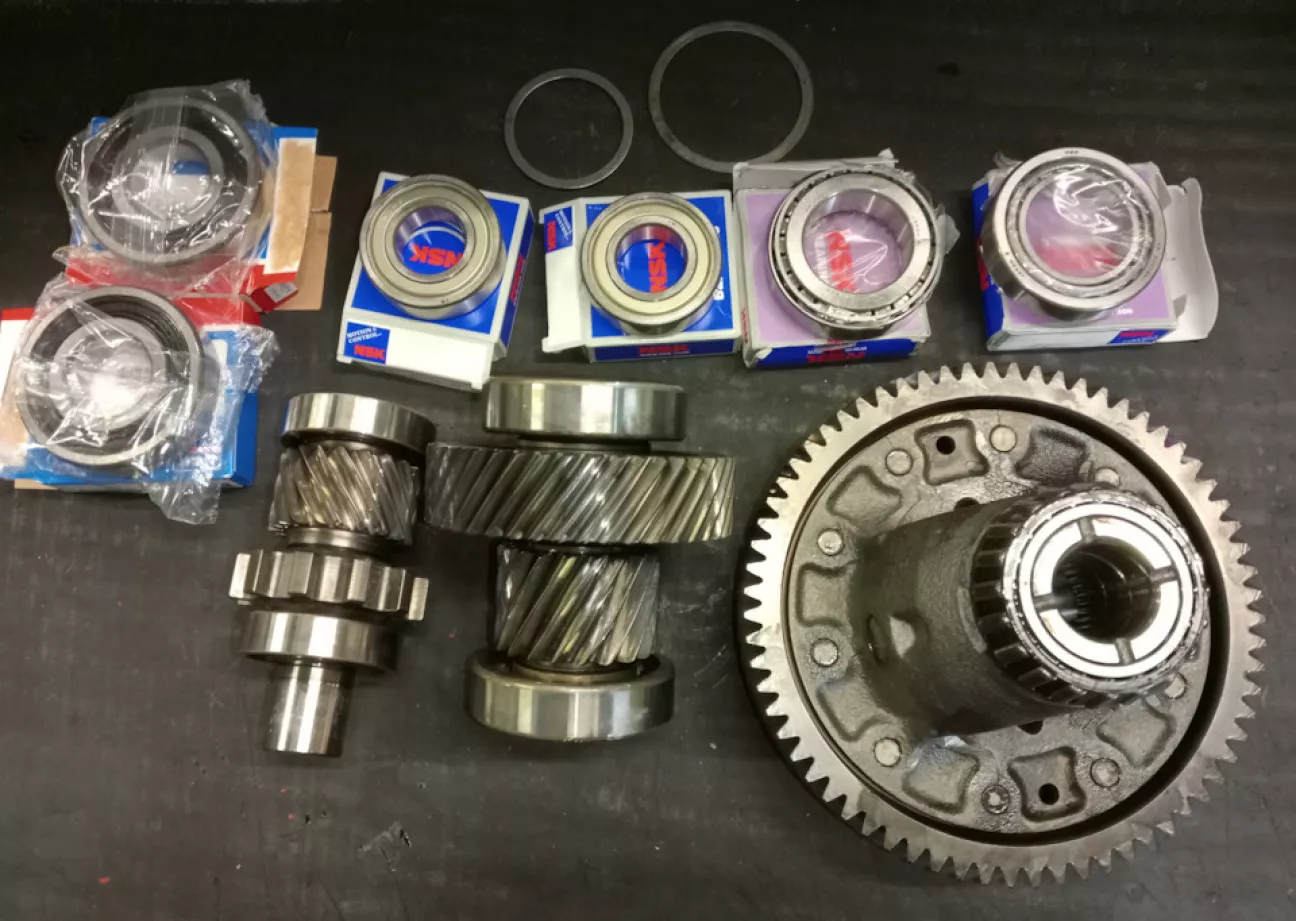

Комплект подшипников и сальников для редуктора Hyundai Kona EV и Kia Niro EV

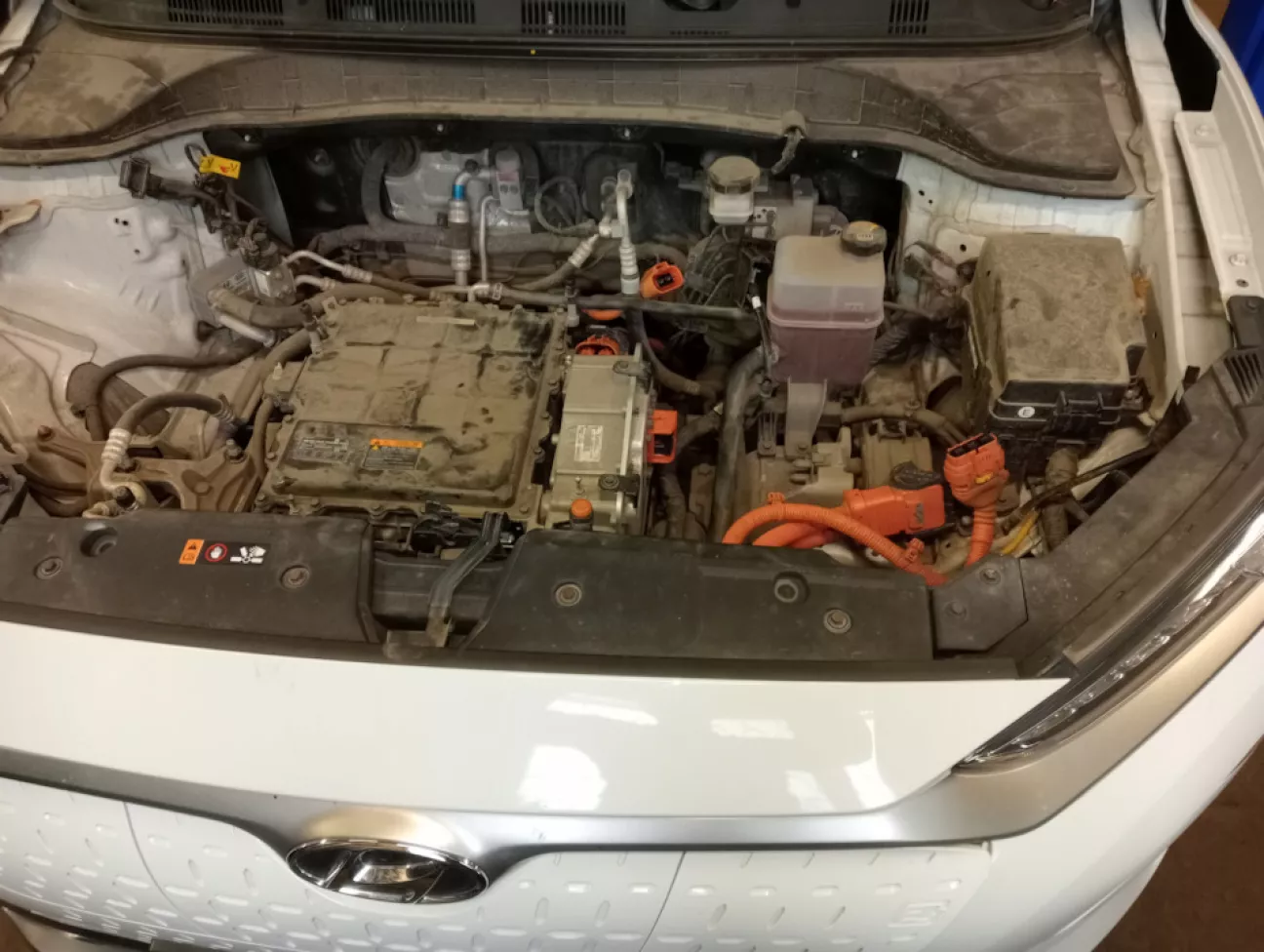

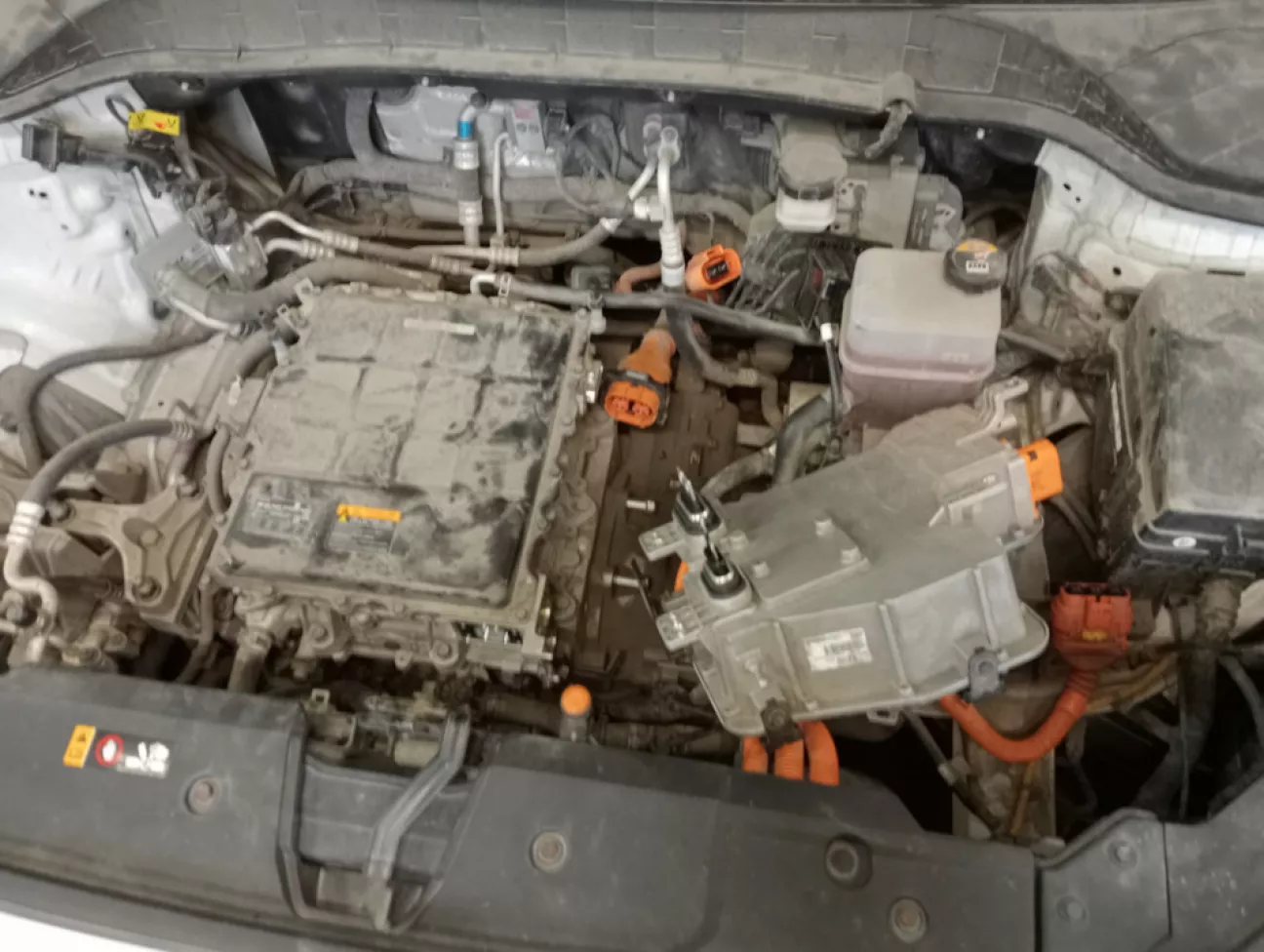

Для доступа к верхним болтам крепления редуктора потребовалось снять распределитель высоковольтной системы.

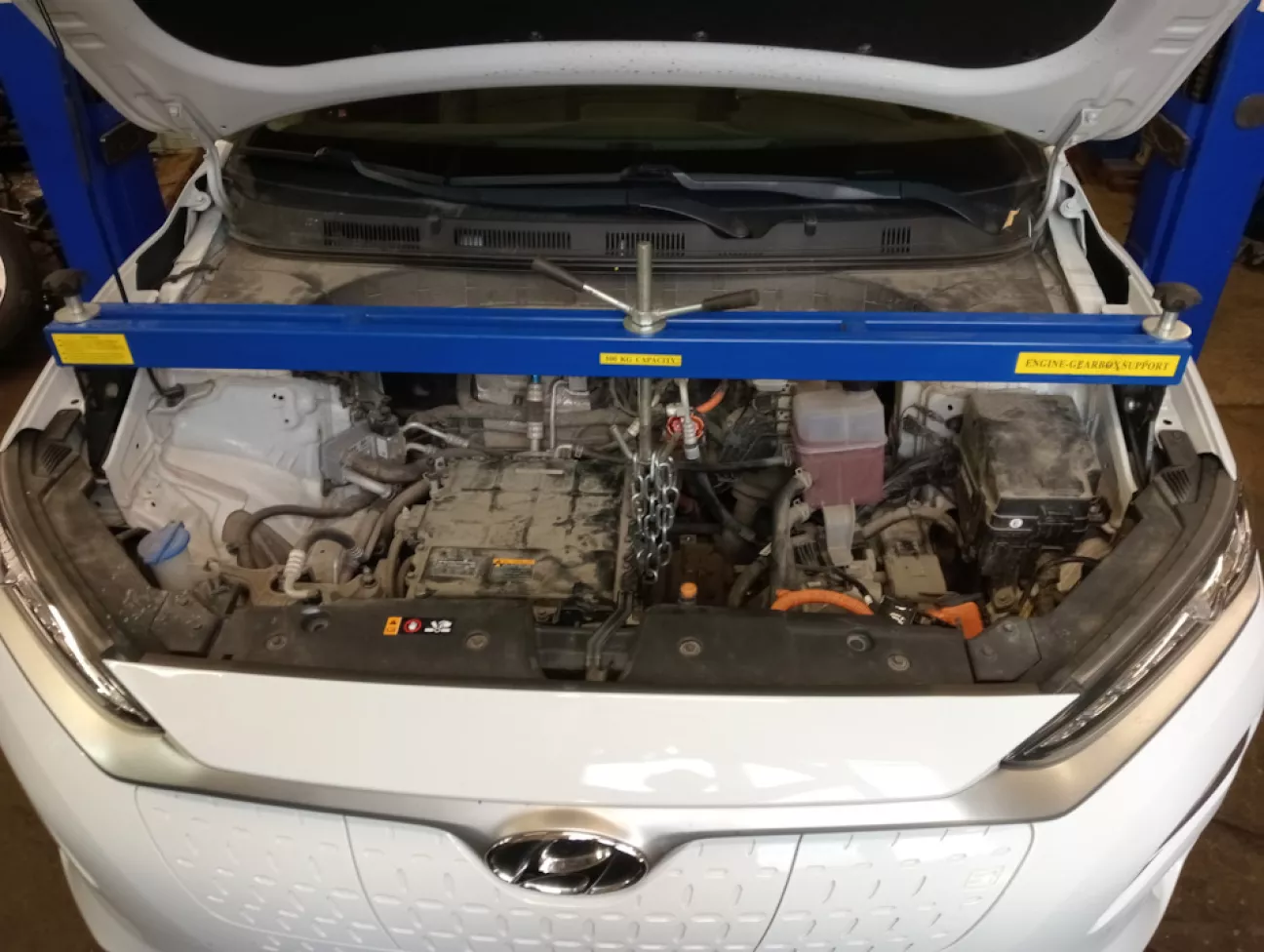

Мотор с редуктором подвешены в моторном отсеке на трёх опорах, две из которых приходятся на редуктор. Перед отсоединением опор, подвесил мотор цепью на балке.

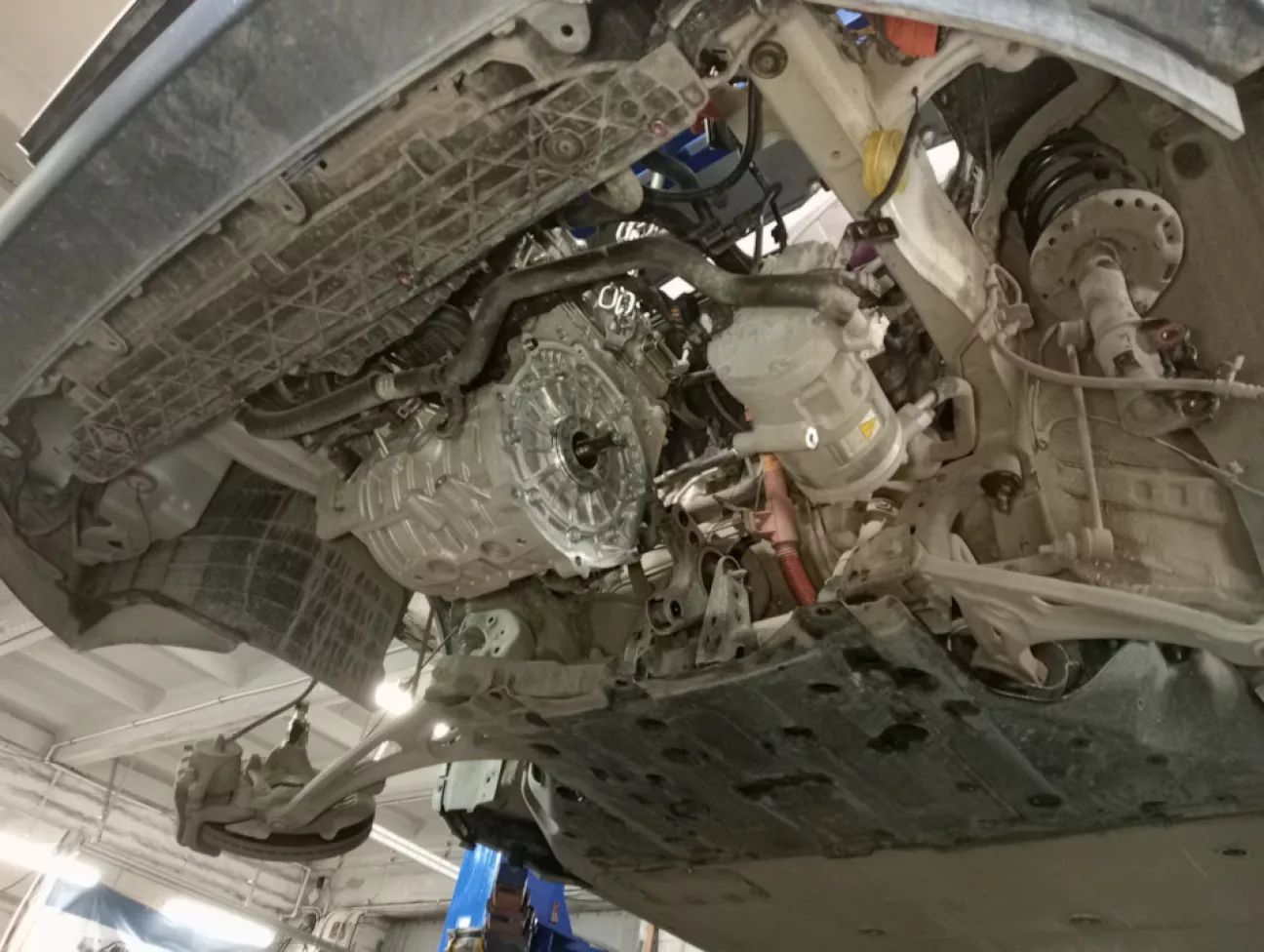

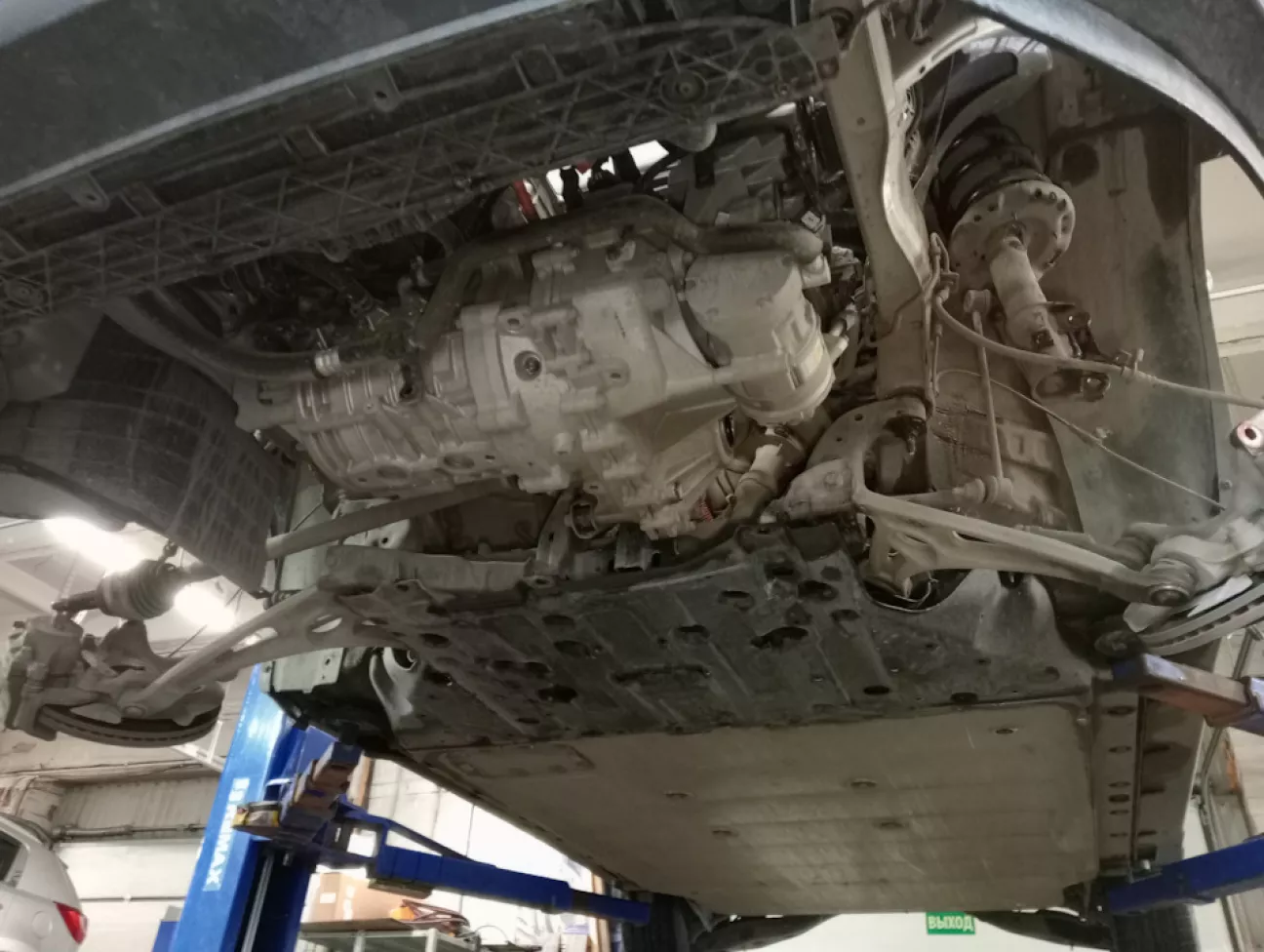

Разбираю подвеску для извлечения приводных валов.

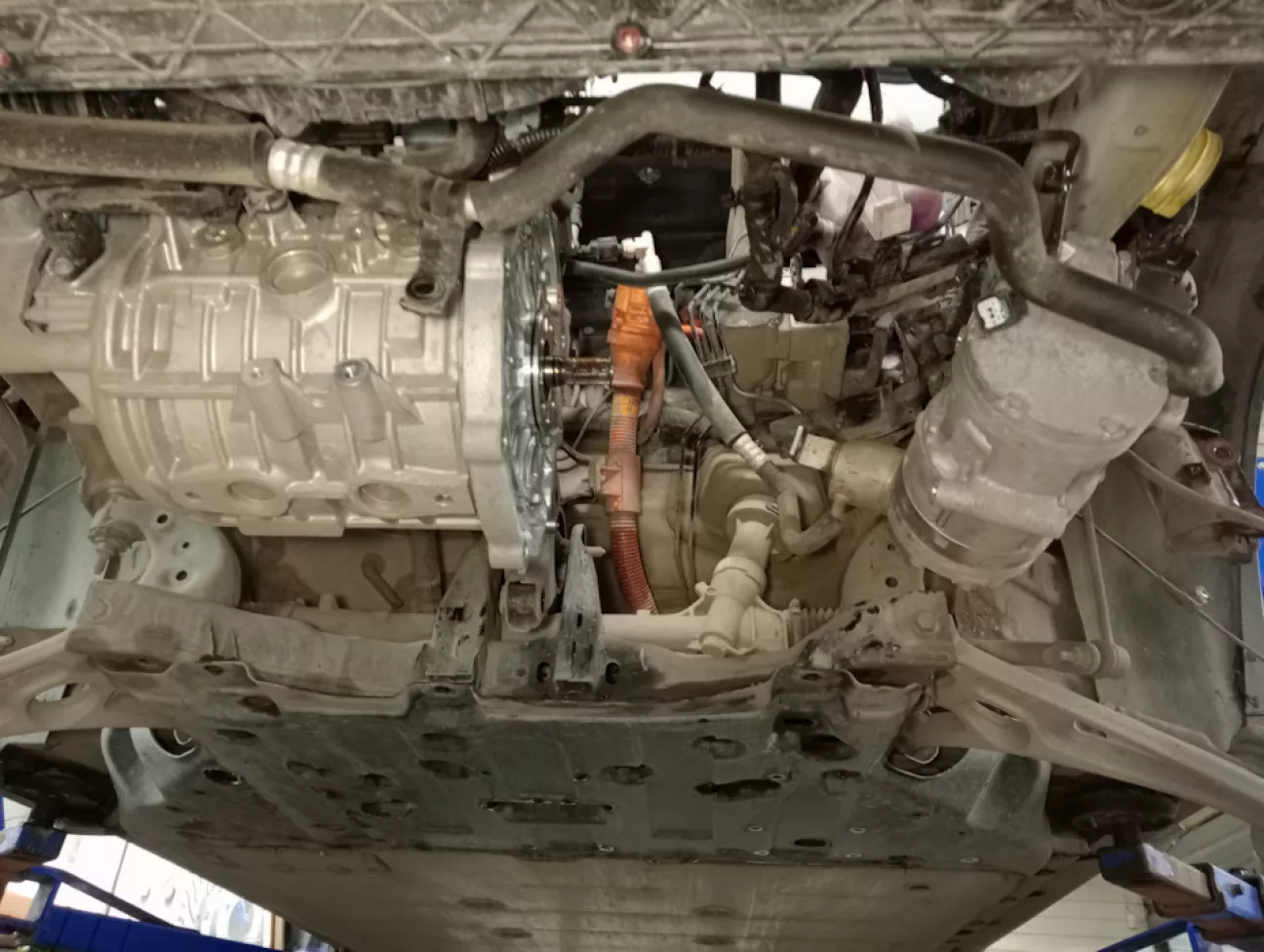

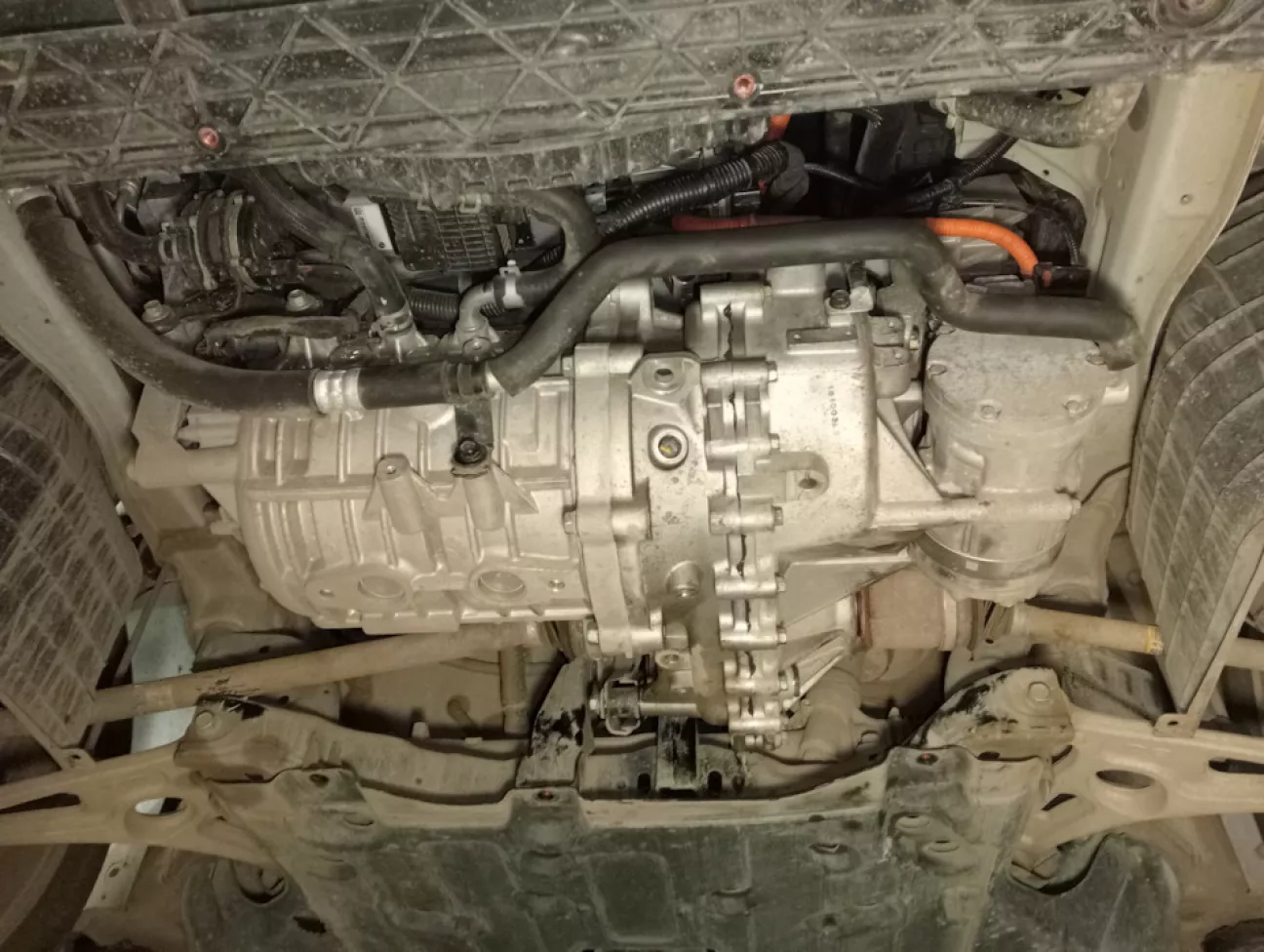

Откручиваю и отвожу в сторону компрессор кондиционера. Откручиваю подвесные опоры редуктора и сам редуктор от корпуса электромотора.



Пока редуктор снят, проверил состояние подшипников мотора, покрутив его за ротор.
Люфтов ротора не выявил, вращение тихое.

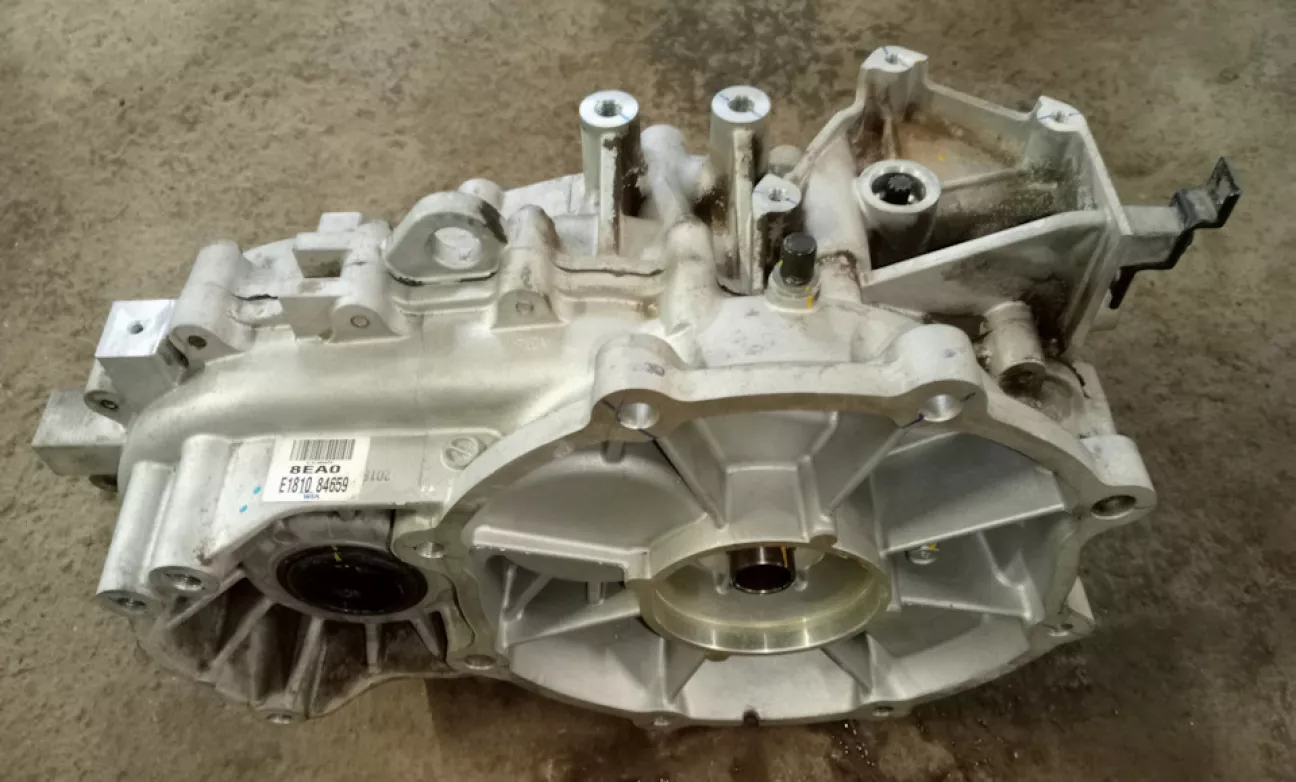

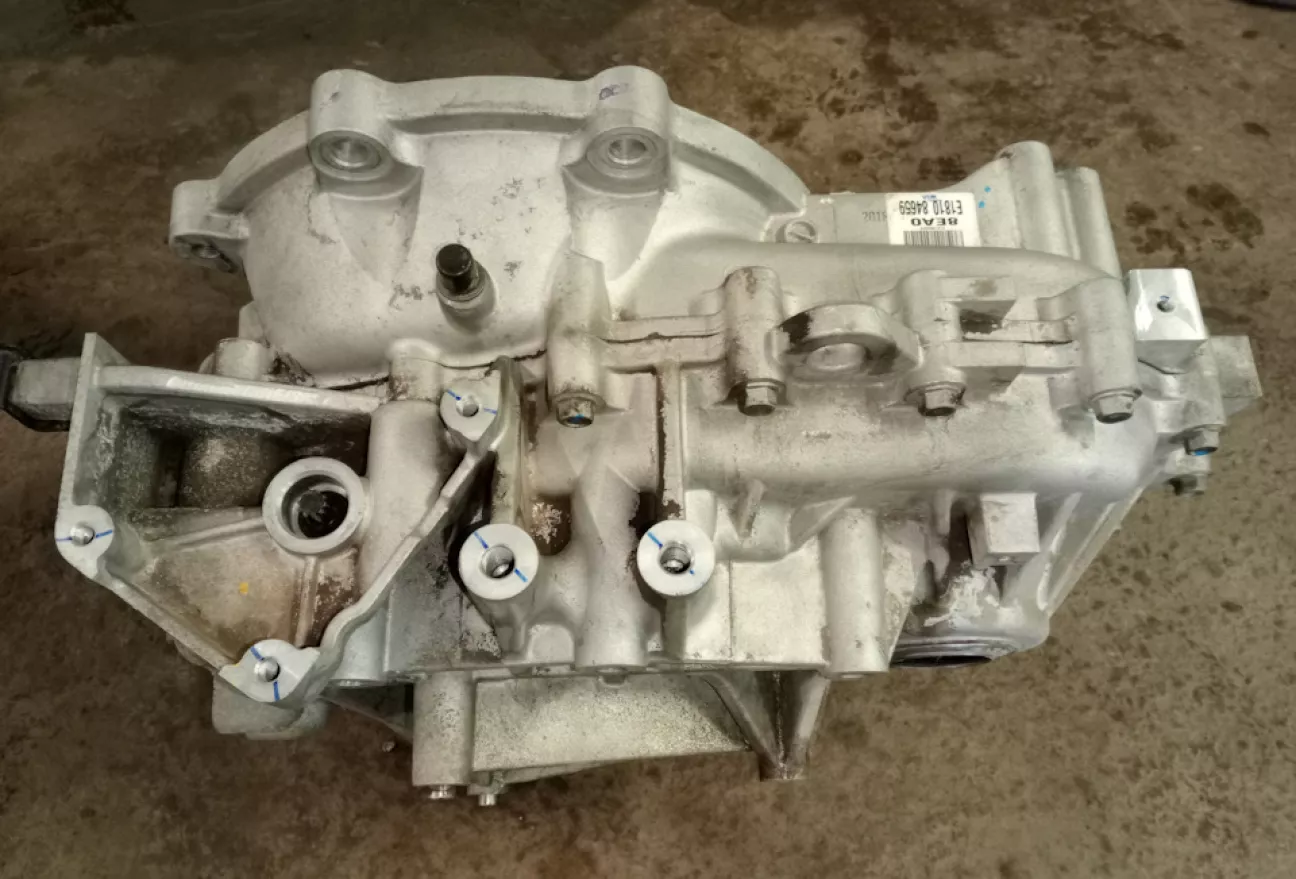

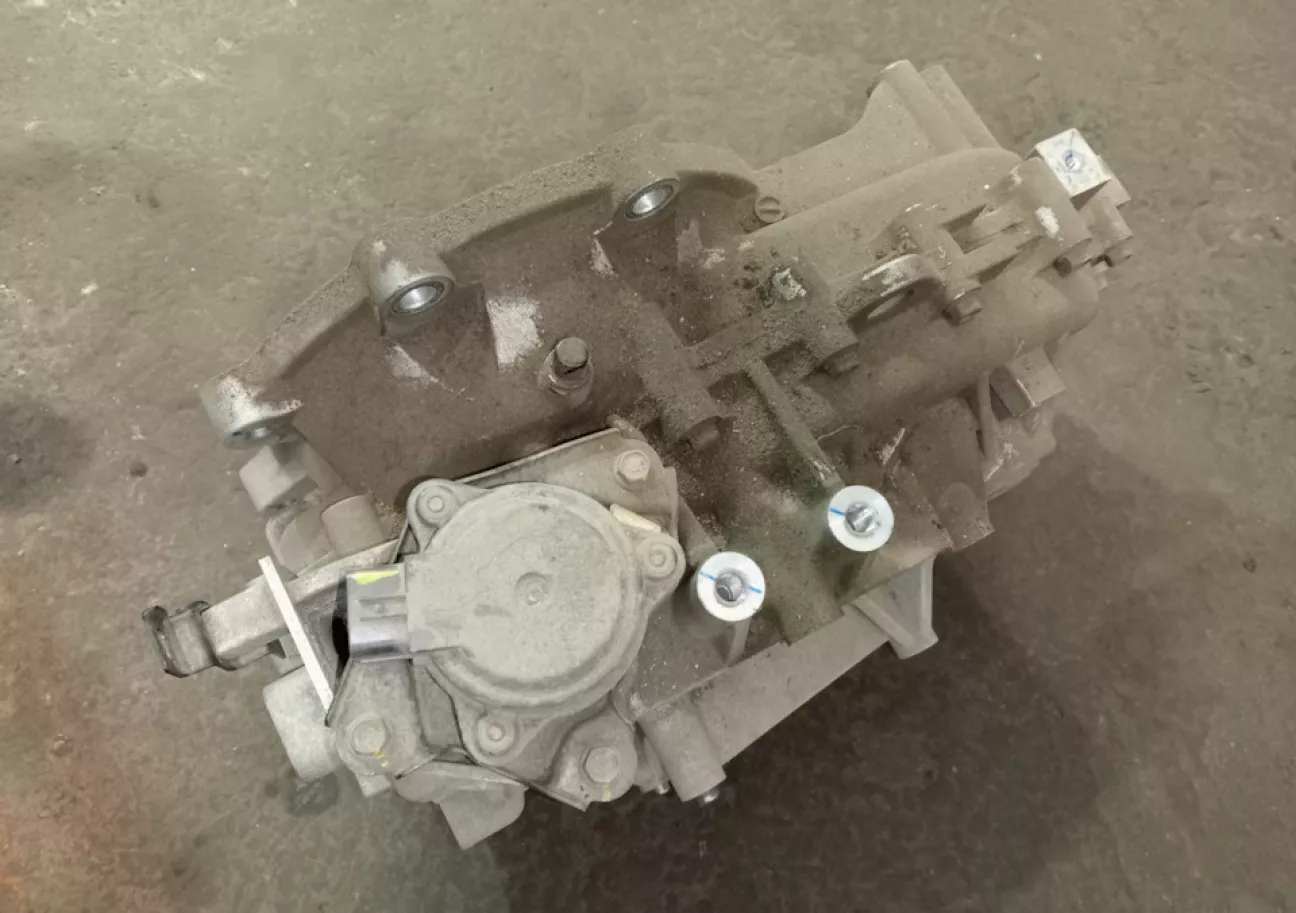

Корпус редуктора перед разборкой отмыл от накопленной грязи. Теперь с ним можно нормально работать.

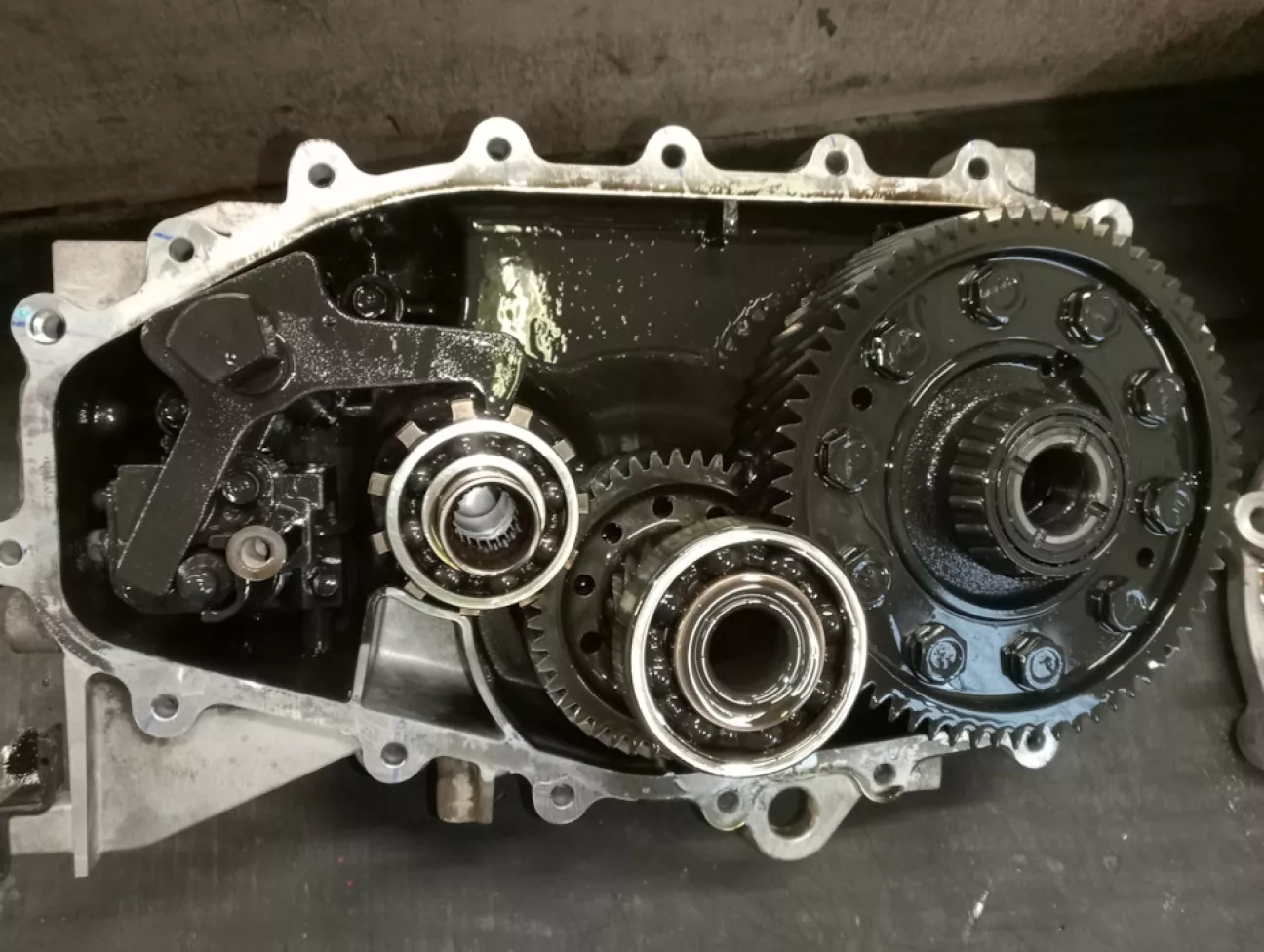

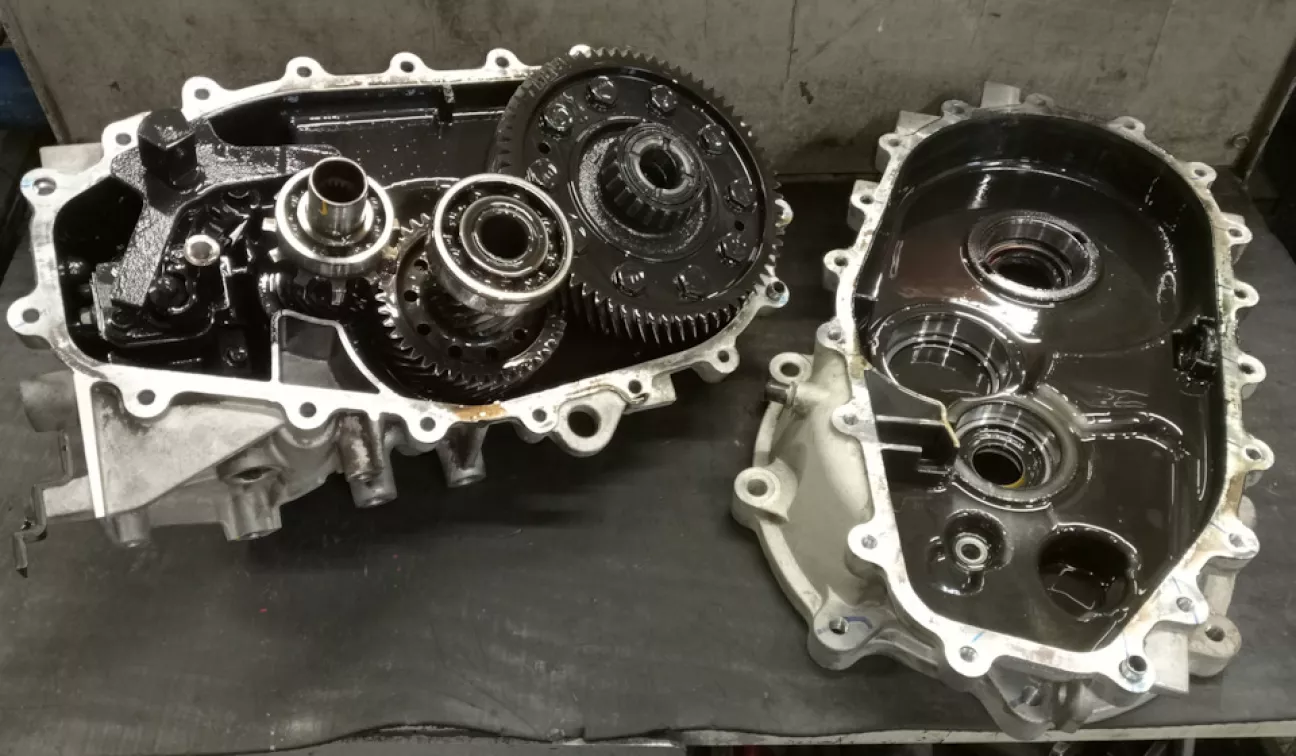

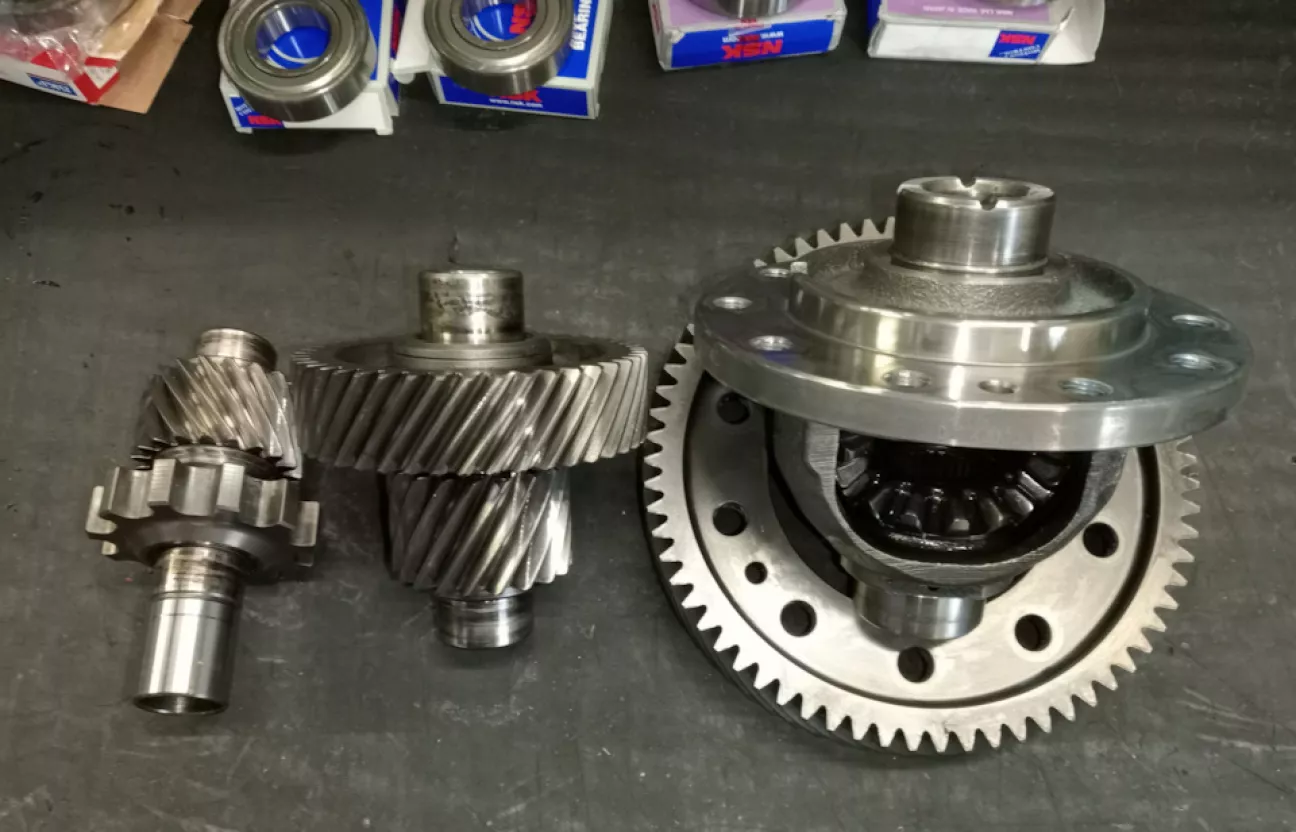

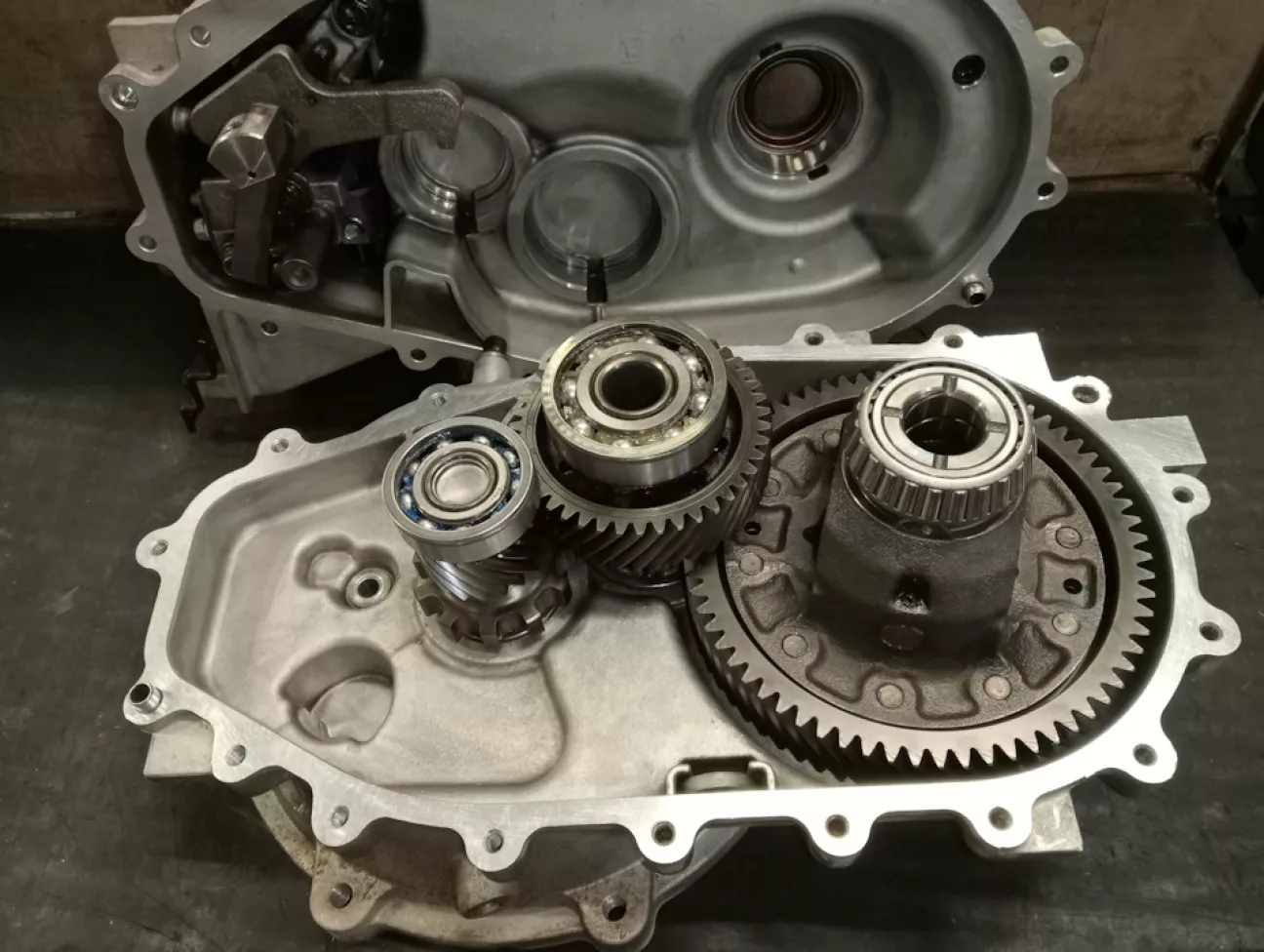

Далее разбираю редуктор для дефектовки и замены приобретённых компонентов.


На дне редуктора установлен магнит для сбора и удержания продуктов износа. На фото видно, что он наловил за 142000 км — не так уж и страшно, учитывая бодрую манеру вождения владельца, к которой подстёгивают 204 л.с и 395 Нм крутящего момента.

Виновником постороннего шума оказался сильно изношенный подшипник промежуточного вала. Другие шариковые подшипники валов были изношены не так критично, а конические подшипники дифференциала и вовсе не имели признаков износа. Тем не менее, все 6 подшипников были заменены на новые.

Все детали и внутренние поверхности корпуса тщательно промываю и продуваю. Меняю все подшипники на новые. В половинках корпуса меняю внешние обоймы
конических подшипников диффа, сальники приводных валов и сальник первичного вала. Перед сборкой проверяю регулировку поджатия подшипников внутри корпуса, чтобы не было люфтов и пережатия. В итоге регулировка не потребовалась, везде оставил заводские регулировочные кольца.



Наношу фланцевый герметик и собираю половинки корпуса. После высыхания герметика, устанавливаю редуктор обратно, вставляю приводные валы и всё собираю в обратном порядке.



При проверке на подъёмнике, из-за разности скоростей вращения передних и задних колёс, все системы сходят с ума. Это обратимо — стоит лишь немного проехать по обычной дороге и всё приходит в норму.

На видео звук работы редуктора после ремонта. Проверка на скорости до 100 км/ч. Посторонние шумы отсутствуют.

Запчастини для редуктора:

SKF 6307 2RS1 2шт

NSK HR32009XJ 2шт

Corteco 19027850B

NSK 6206ZZCM 2шт

Hyundai/Kia 43119-39080

Hyundai/Kia 43119-39070

Запчастини для двигуна:

SKF BB1-3793  2шт
