Подсветка маленького отсека для мелочи

Я їжджу на Chrysler Neon (1G)
Київ, Україна

Есть у нас внизу центральной консоли маленькое отделение для мелочи всякой.
Днём удобно, а ночью нехватает света.
Поматерившись в поисках дисконтной карты ночью на заправке в очередной раз, решил я сделать себе подсветку маленького бардачка.

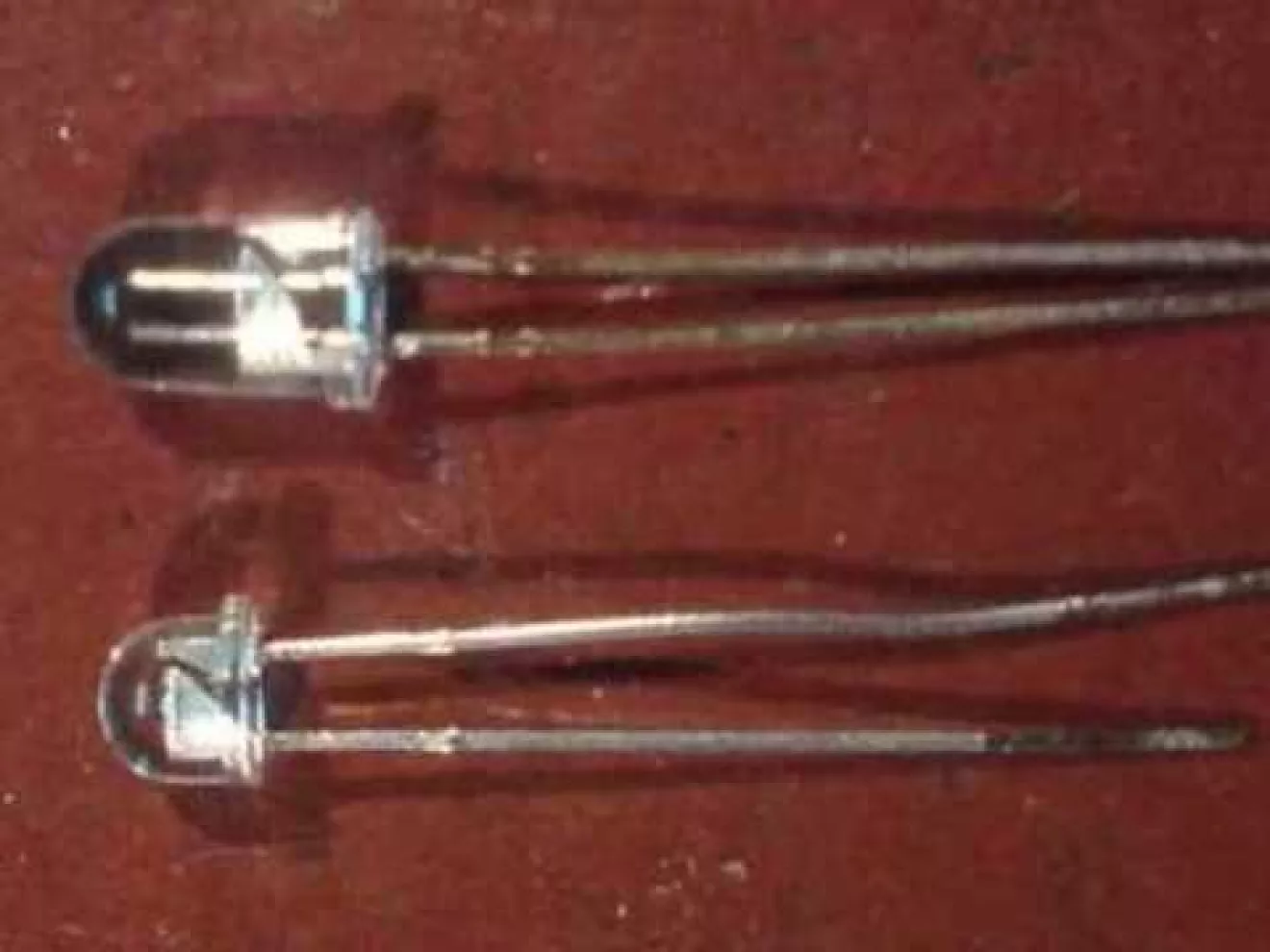

Прикупил на рынке светодиоды белого цвета с углом свечения 180 градусов

На фотке они внизу.Вверху-обычные 5мм для сравнения.
Светят действительно во все стороны.

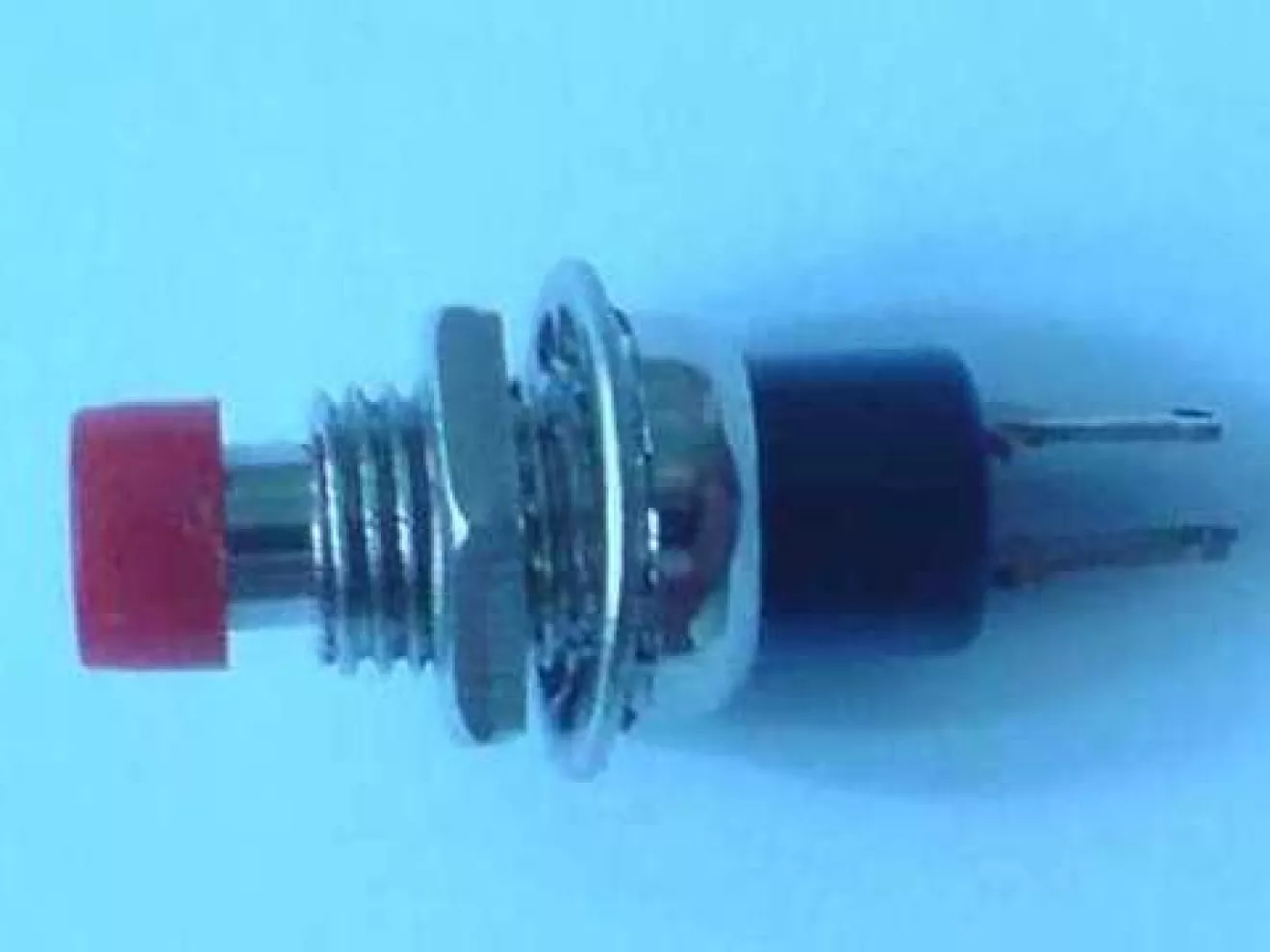

И кнопочку купил, вот такую

Такие кнопки бывают двух видов -на замыкание и на размыкание.Выглядят как концевик сигналки, тока погламурнее.
Нам надо на размыкание.

После снятия консоли и изучения конструкции бардачка решил ставить кнопку на задней стенке верхней крышки бардачка, чтоб не портить заводской дизайн

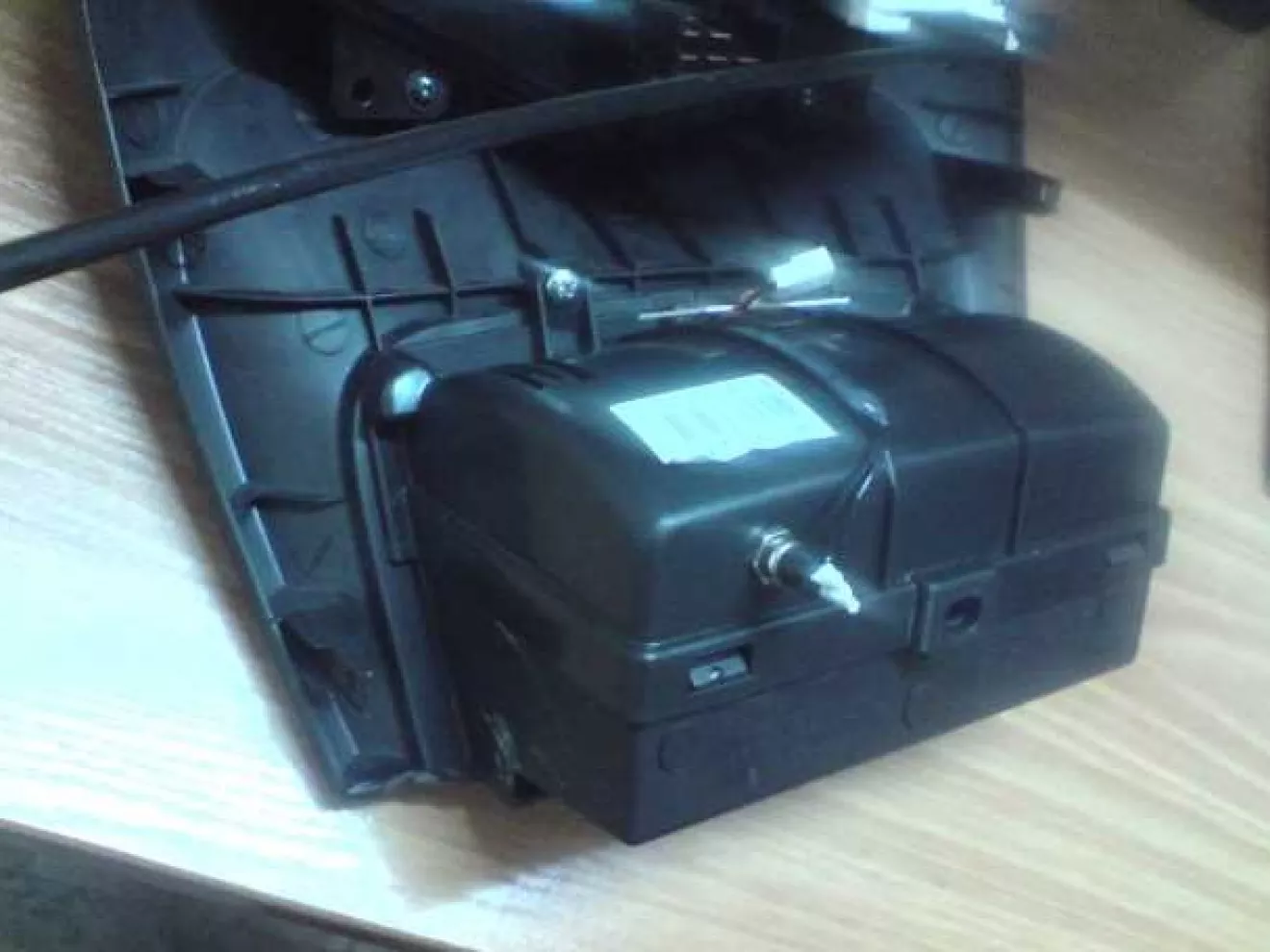

Это фотка уже собранной конструкции.

Ну а дальше просто:побаловался в темноте со светодиодами, оставил всего два вместо планировавшихся четырёх (иначе сильно ярко) и подключил каждый через резисторы 2,2кОм.

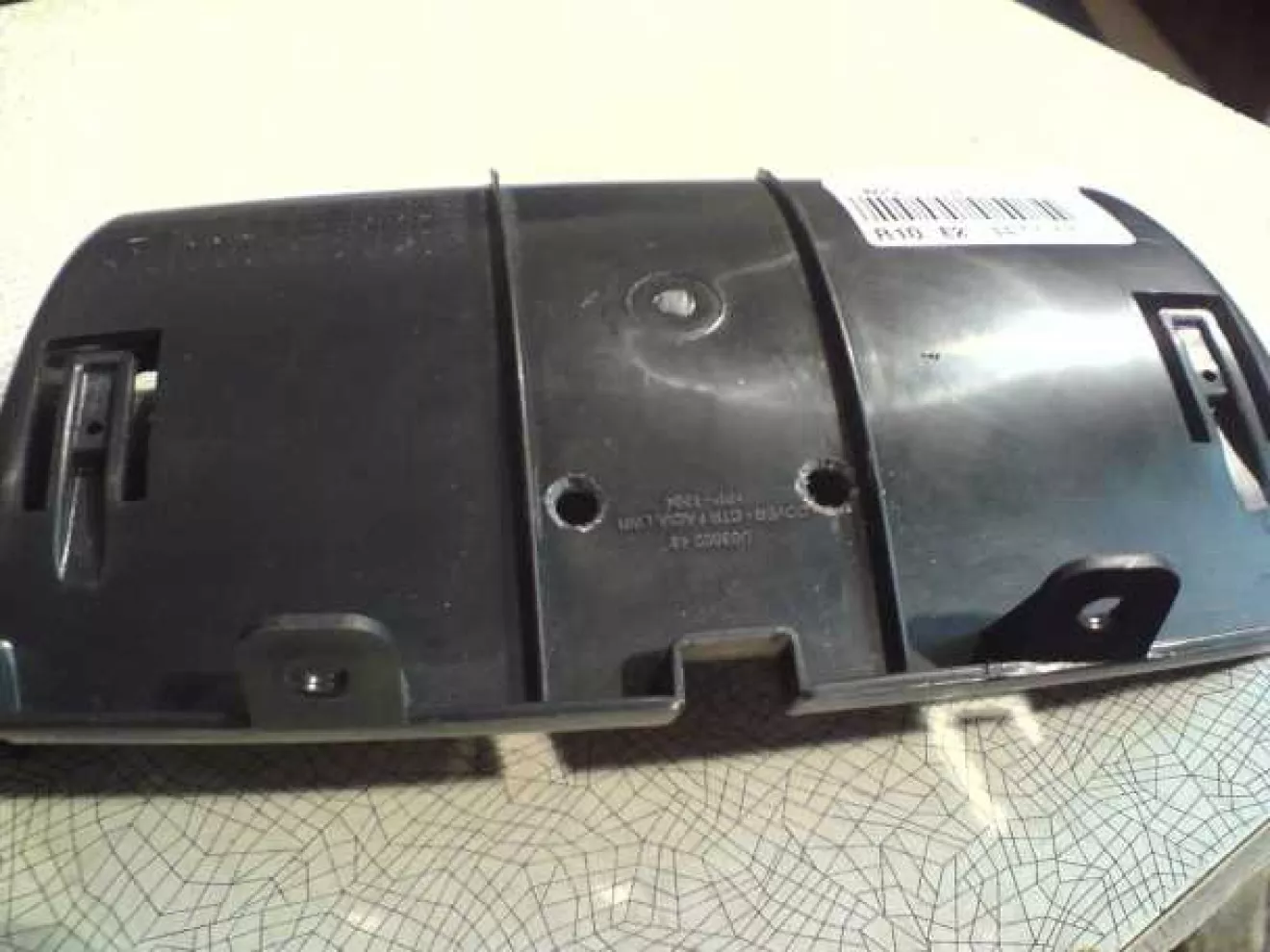

Определился под места для светодиодов

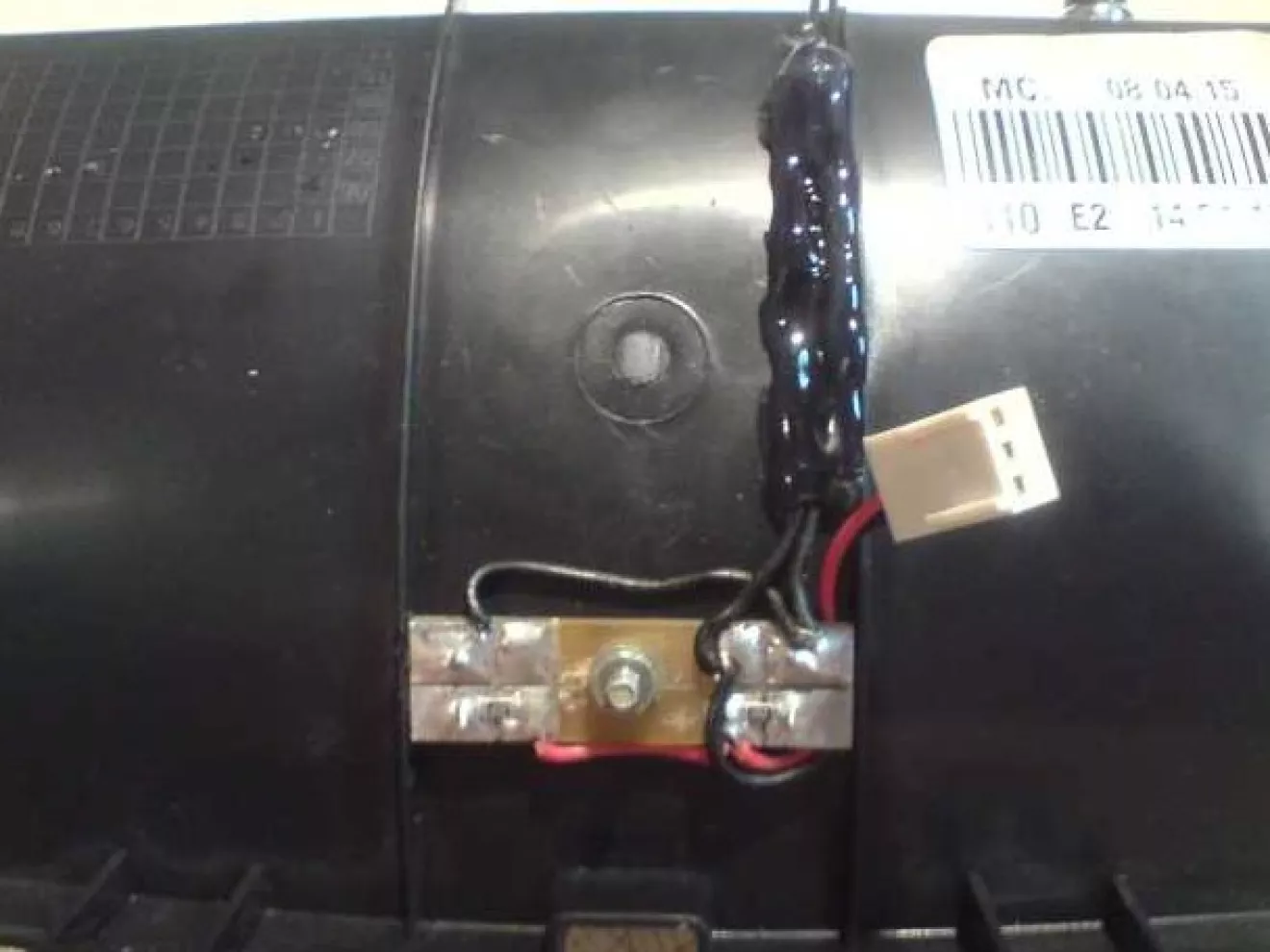

Сваял платку методом прорезания дорожек, прикрутил всё болтиком к крышке.
разъём питания взял какой-то первый попавшийся компьютерный

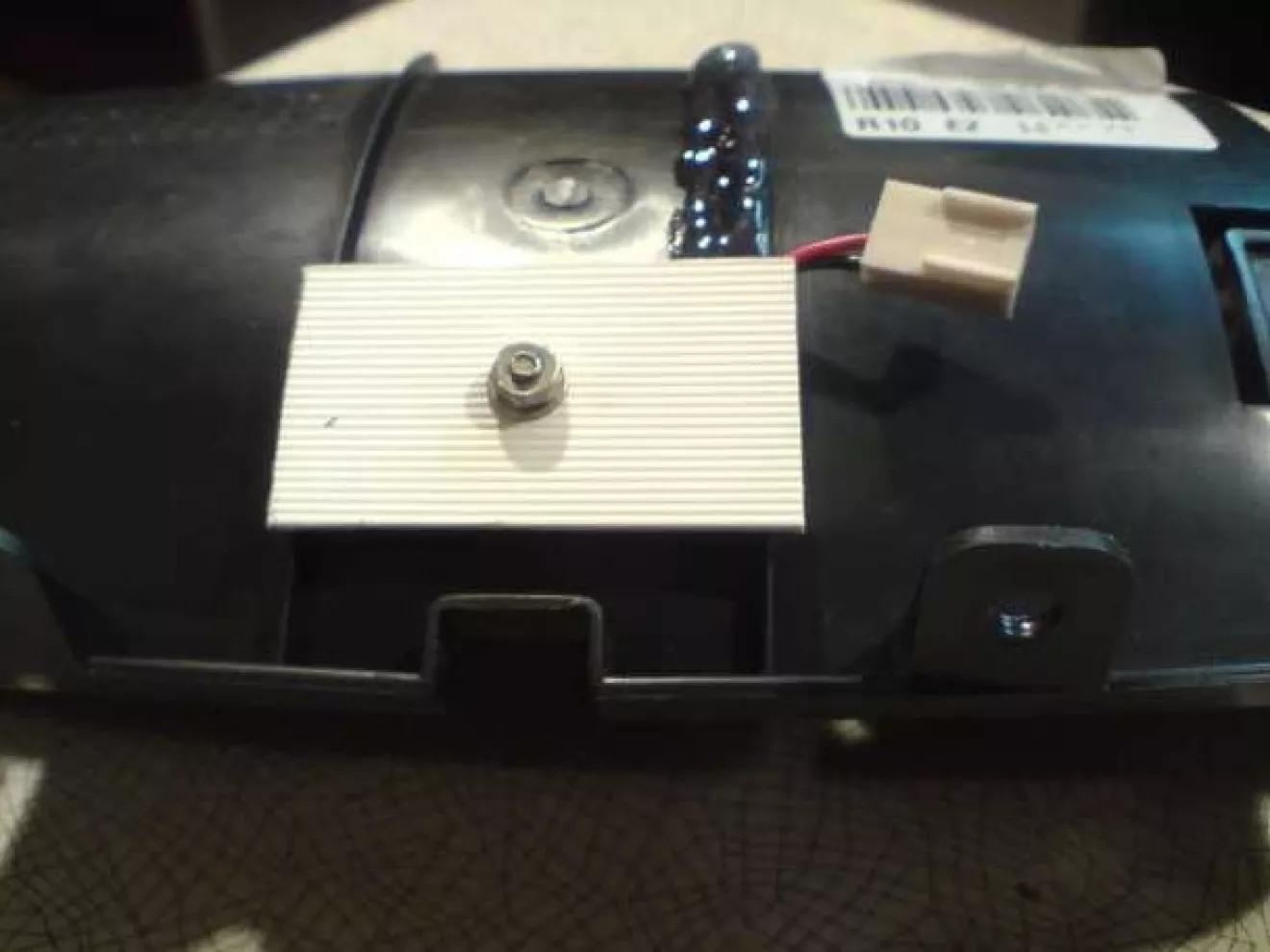

После проверки работы закрыл плату пластмасской на всякий случай от всяких траблов типа водички, упавших на контакты железяк и прочих форс-мажоров

Подключил я всё это хозяйство к разъёму климата к таким контактам:
17-чёрный (земля),
2-красный (питание напрямую от аккумулятора, тогда подсветка будет всегда.).
А можно подключить и к контакту 9-оранжевый (будет гореть только после включения зажигания).

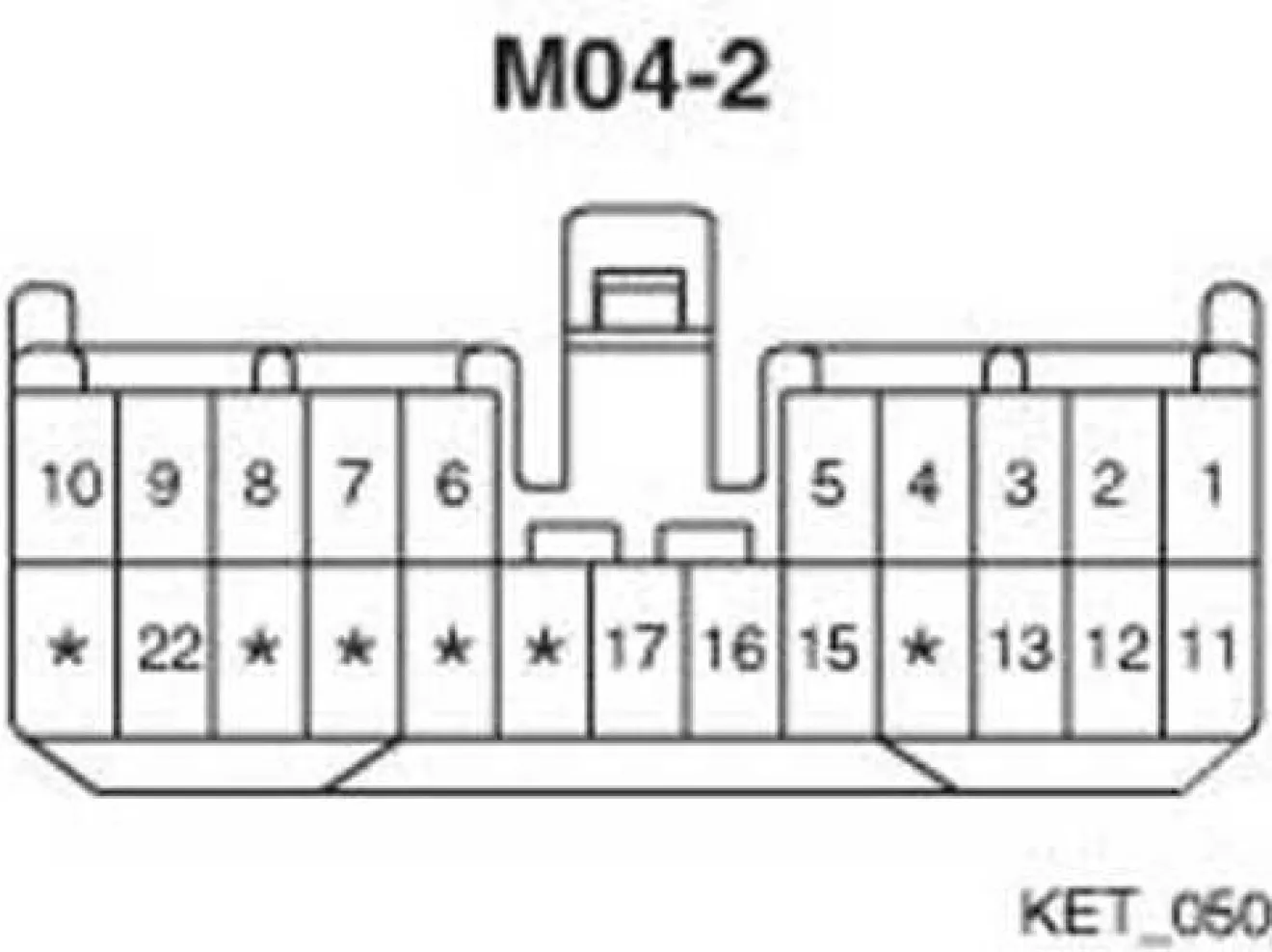

Вот распиновка разъёма, чтоб не запутаться

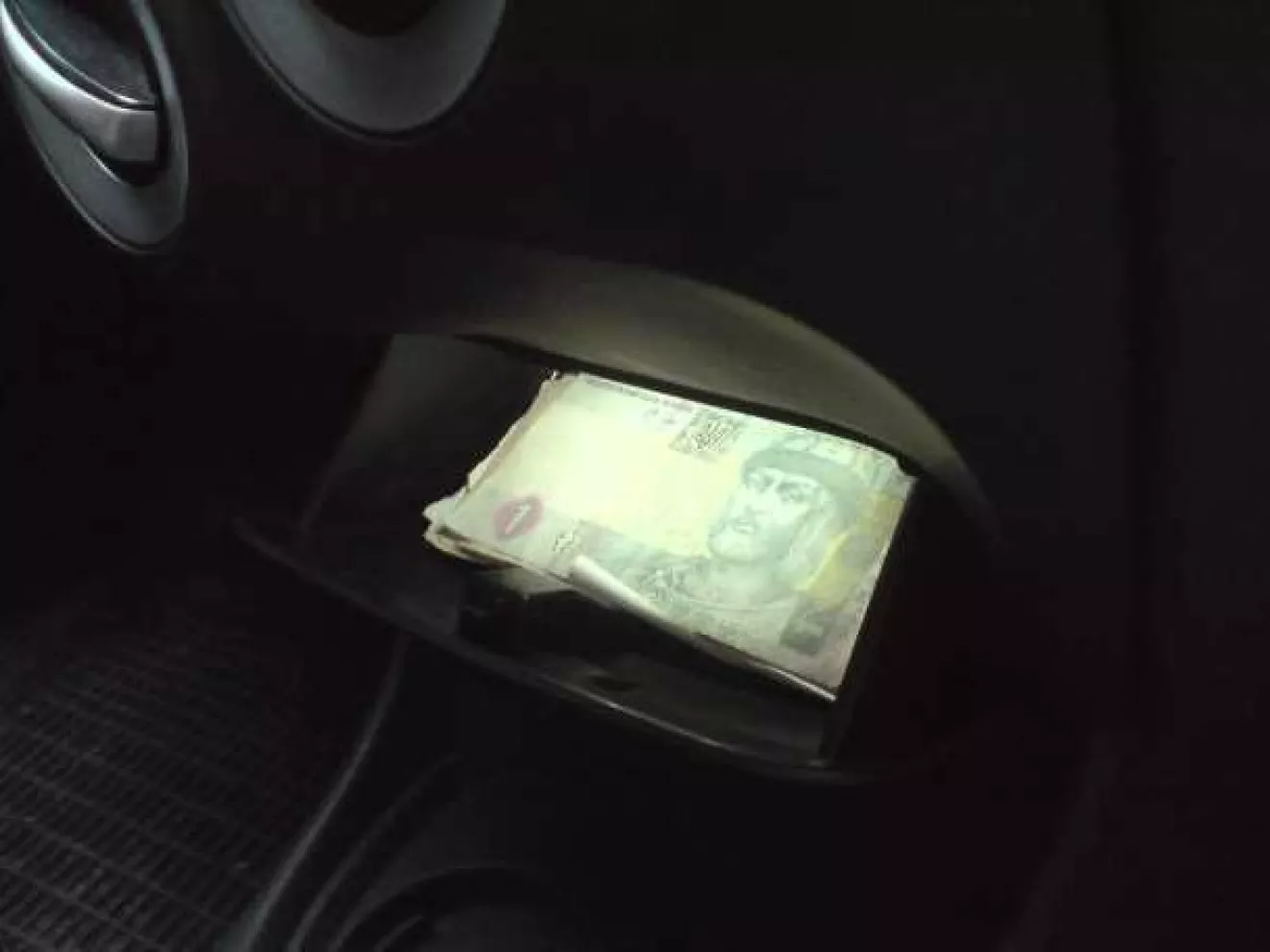

Вот так это счастье светит в сумерках (ещё не совсем темно)

Затрат мизер, работы на час.
Но зато теперь удобно копаться в этом самом бардачке, не надо включать салонный свет.
