Решил собрать себе удлинитель поворотов.
Так как подсоединяется он к контактам аварийки и снимать накладку магнитолы всё равно придётся, решил заодно уж и светодиодик вмастрячить.
(У меня яркость подсветки регулируется автоматически и кнопка аварийки светит тусклее по отношению ко всем остальным "светлячкам")

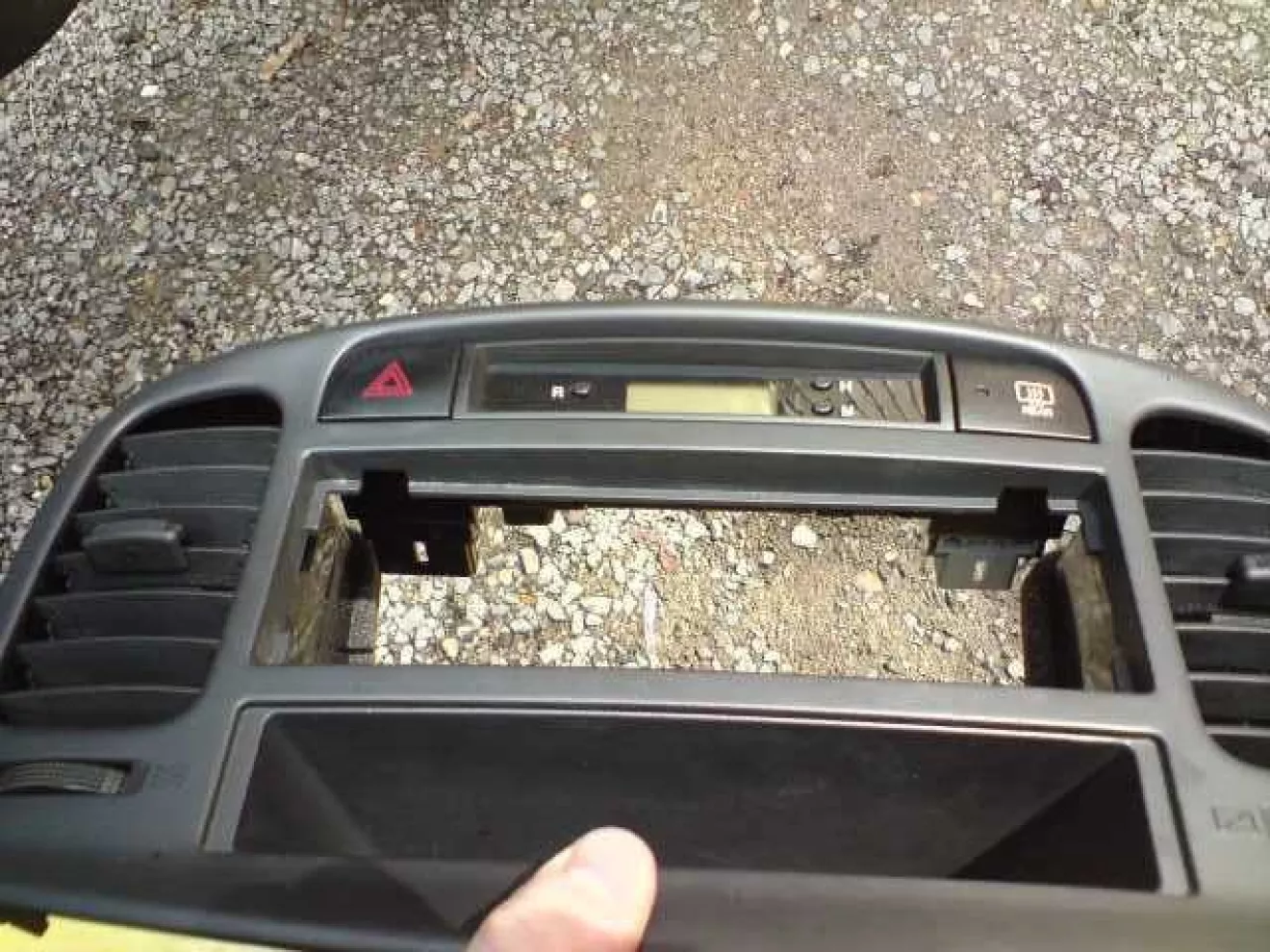

Итак, сняли накладку магнитолы

Открутили изнутри пару шурупов, что держат блок кнопок и часы.
Отстегнули сам блок.

Вытолкнули кнопку аварийки (она держится на пластиковых лапках)

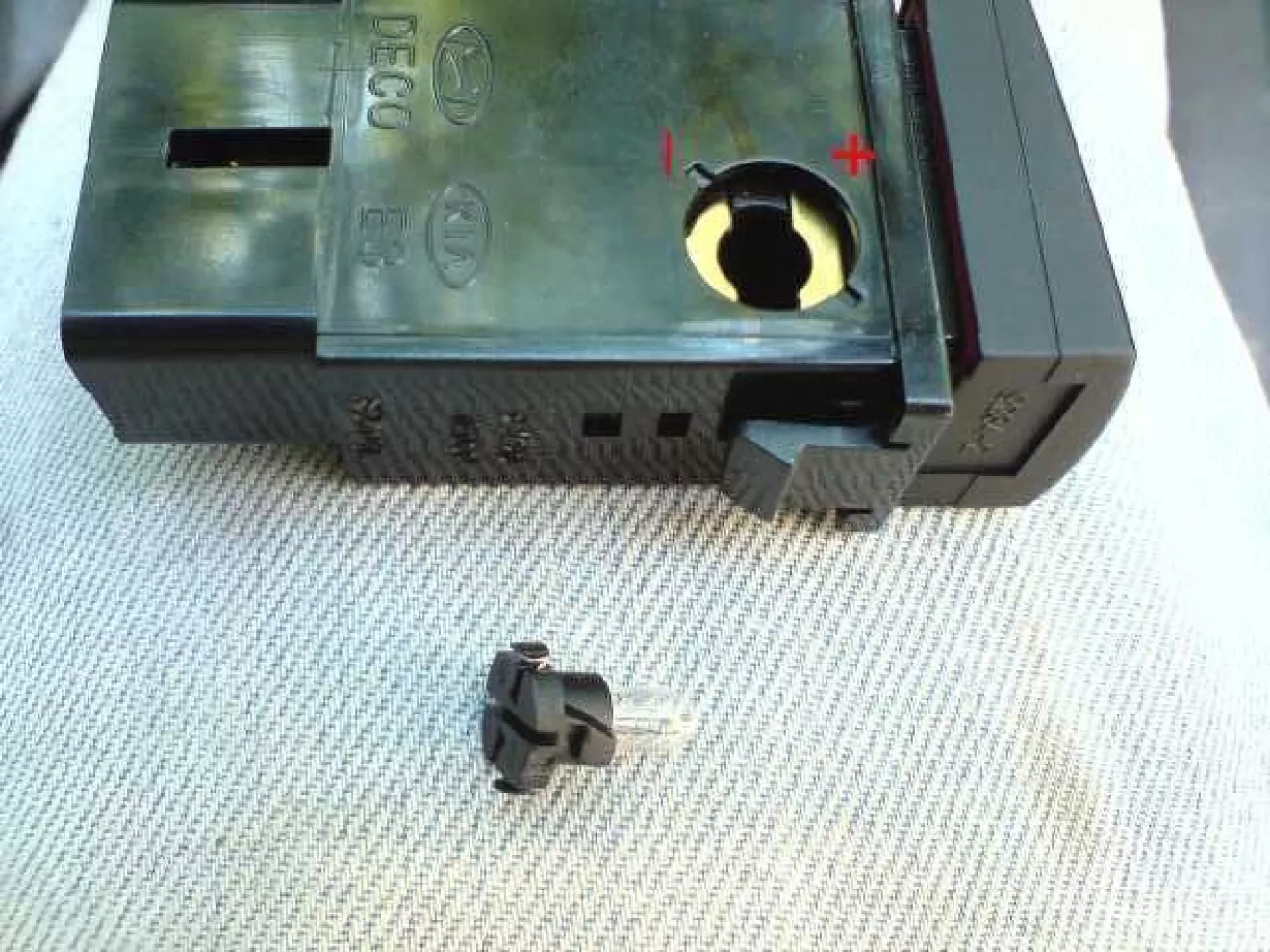

Вот она, кнопочка!
Рядом уже выкрученная лампочка

Тестером вызвонил полярность контактов лампочки на самой кнопке — плюс ближе к краю самой кнопки (клавиши), минус ближе к разъёму.
Это нам пригодится при подключении светодиода.

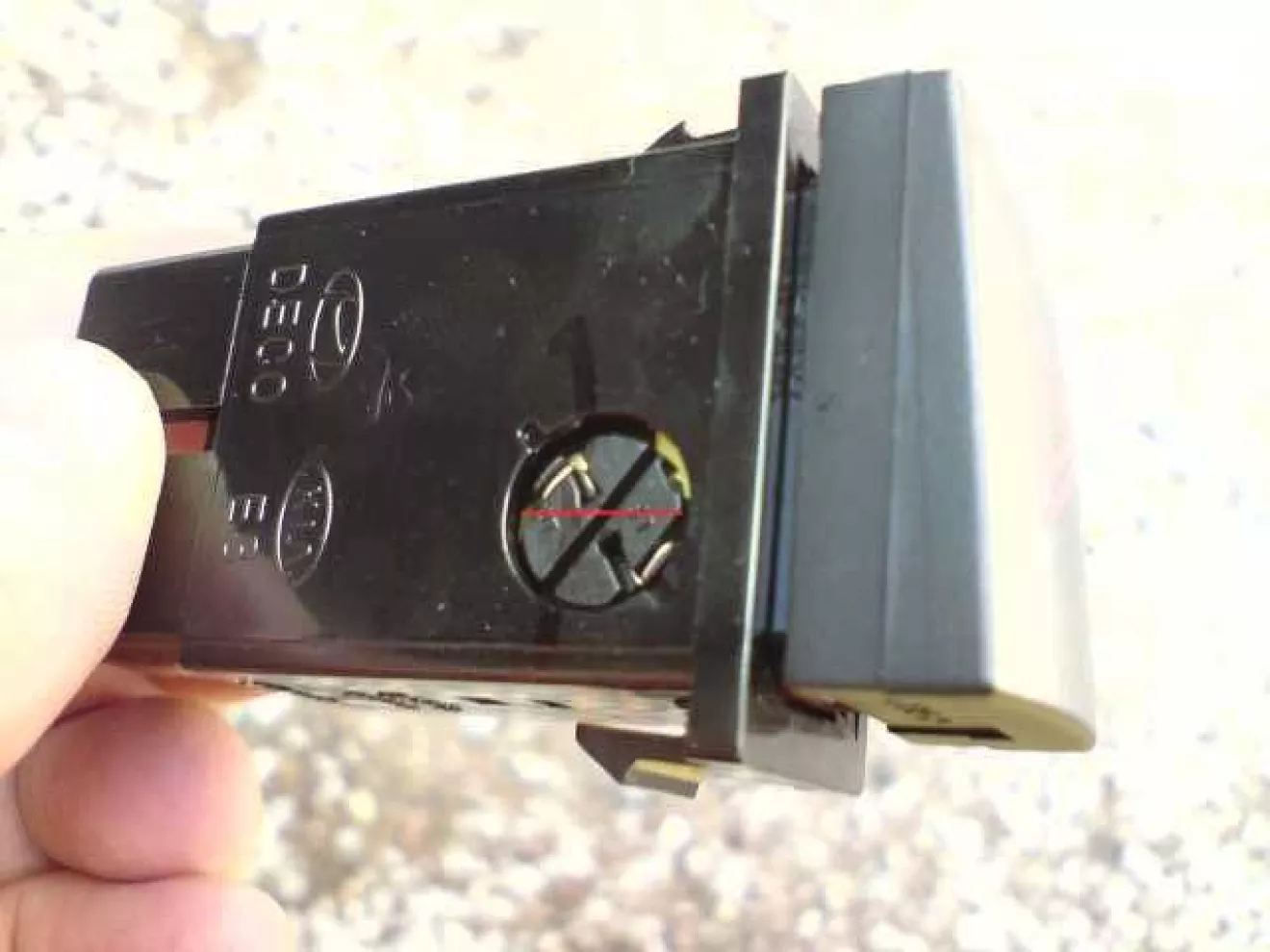

Вставил обратно патрончик лампочки, закрутил до упора, маркером на нем провел черту вдоль оси кнопки, чтоб знать, как сориентировать светодиод.

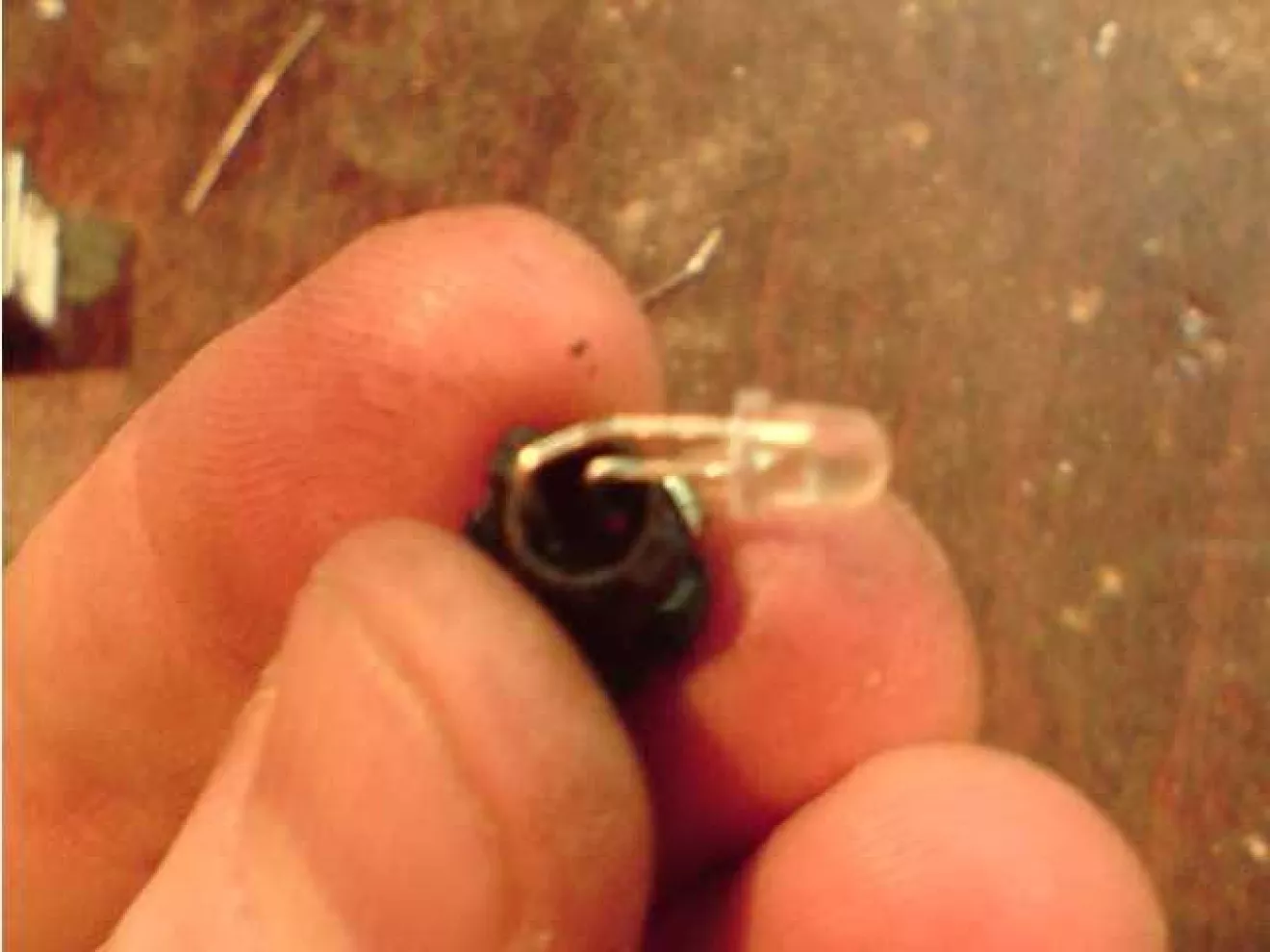

Достаём обратно патрончик с лампой, изымаем саму лампу вставляем светодиод (его ноги надо изогнуть под 90 градусов, причём так, чтоб ноги располагались не рядом, а друг над другом). Не забываем про полярность.
Выводы светодиода загибаем так же, как они были загнуты на лампочке.
На самом патроне есть канавки, всё получается, как так и надо…

Выгибаем светодиод по линии, которую раньше намалевали на патроне маркером.

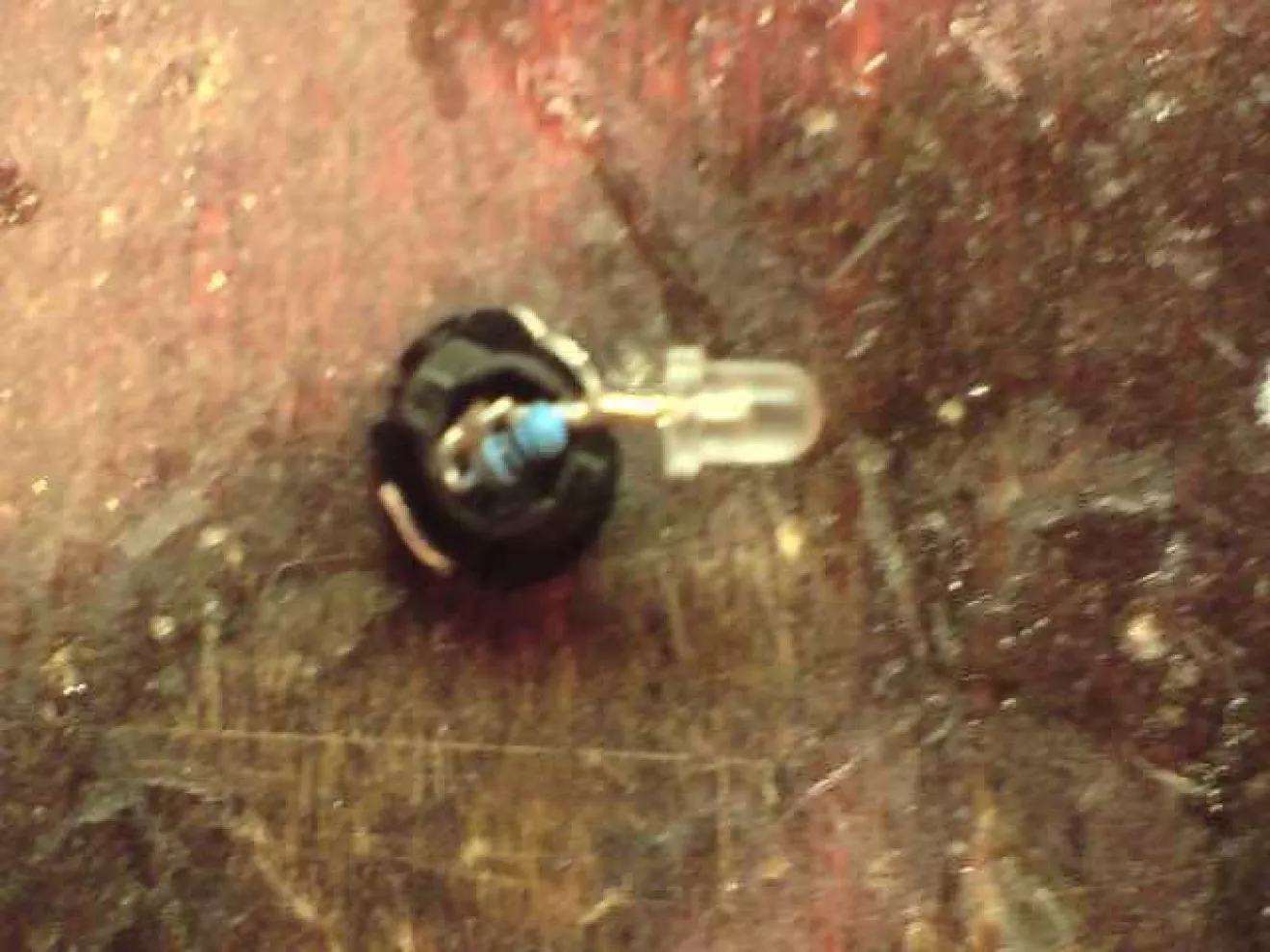

Теперь перекусываем верхнюю ножку светодиода и в разрыв впаиваем токоограничительный резистор.

Я использовал сверхяркий диод и резистор 2,7 кОм.
Получилось так как хотелось — и не слепит, и на фоне общей подсветки не теряется.
Кто будет делать, рекомендую не увлекаться яркостью свечения- уж больно назойливо светит этот ярко-красный треугольник!
Я перепаивал резистор, в первый раз получилось слишком ярко.
По этой же причине не рекомендую торопиться с установкой всей требухи обратно.

Но это тока пол-дела.

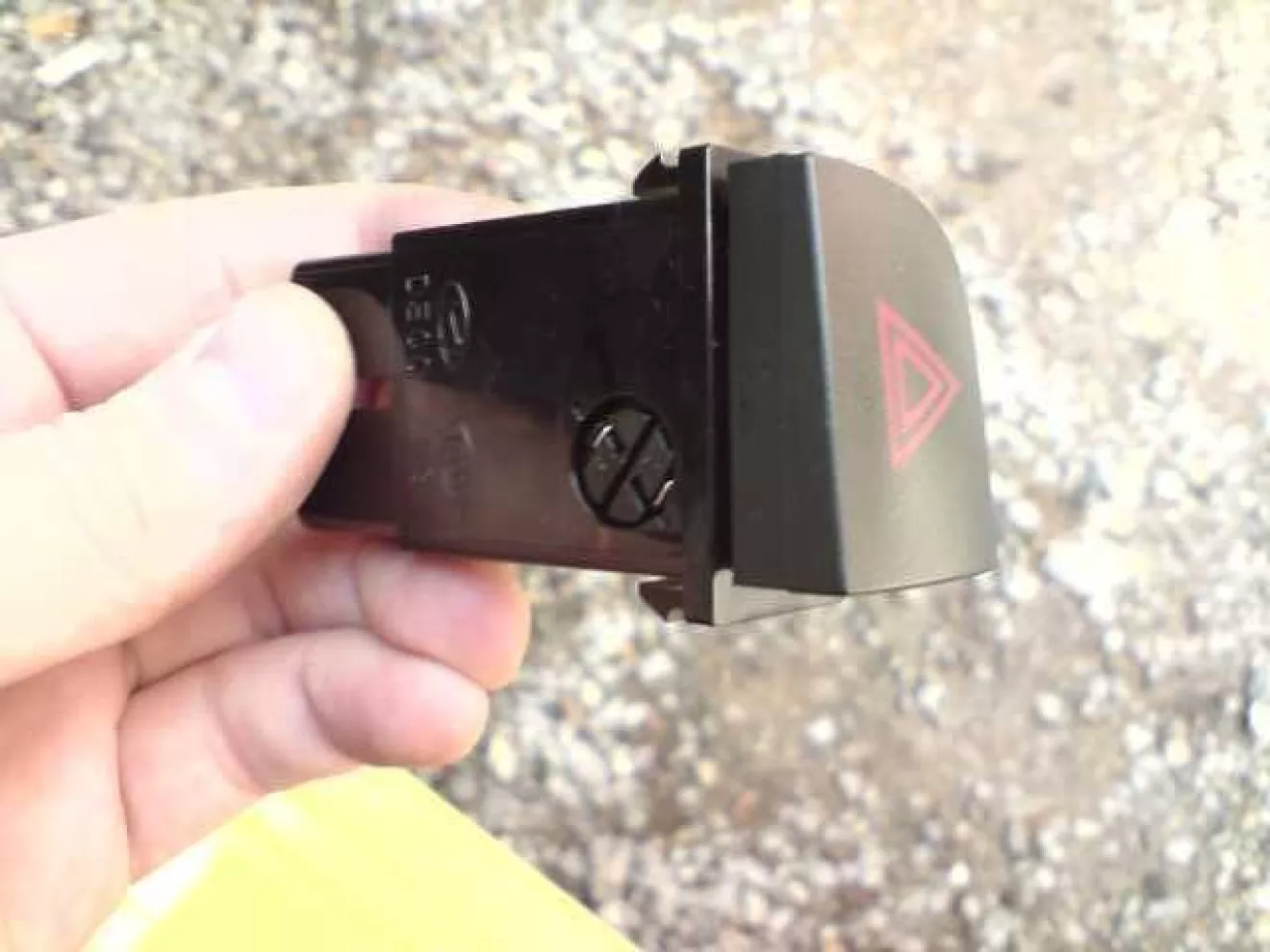

Конструкция такова, что при установке патрона в кнопку светодиод обязательно сдвинется со своей оси и и будет светить не вдоль кнопки, а вбок.Соответственно, светящийся треугольник не будет равномерно освещён.
Чтоб этого не произошло, надо отщелкнуть саму клавишу от корпуса кнопки и поправить светодиод
внутри кнопки так, чтоб он светил вдоль оси кнопки.
Собсна, всё!
Собираем всё обратно, ставим на место, радуемся очередной микропобеде
