Hyundai Pony (Синий Пони)

Добавляем свет в салоне.Штурманский плафон

Я їжджу на Chrysler Neon (1G)
Київ, Україна

Добавляем освещения салона.
Мне очень не хватает штурманского фонаря на потолке перед зеркалом.
Привык я к хорошему освещению салона, что поделаешь, а в Пони этого девайса нет.
Центральный плафон светит прилично, но не там, где надо.
Будем устранять несправедливость.
Берём плафон от Ланоса.
Его преимущества — в потолке нужно резать довольно небольшое отверстие, мелкий по высоте (глубине), удобное крепление, доступность, низкая цена.
В отличии от предыдущей реализации в этот раз светодиодов будет больше и питаться они будут от специализированных драйверов NSI45020

Рисуем печатку, скачать можно здесь

Напаиваем элементы, подрезаем в размер ниши плафона
В дальнейшем я планирую сделать плавное повышение яркости при включении и общее ограничение времени работы, поэтому питаются светодиоды через временные проводочки (по бокам платы, огибают отверстия)

Переделываем плафон под новый разъём, подключаем провода питания

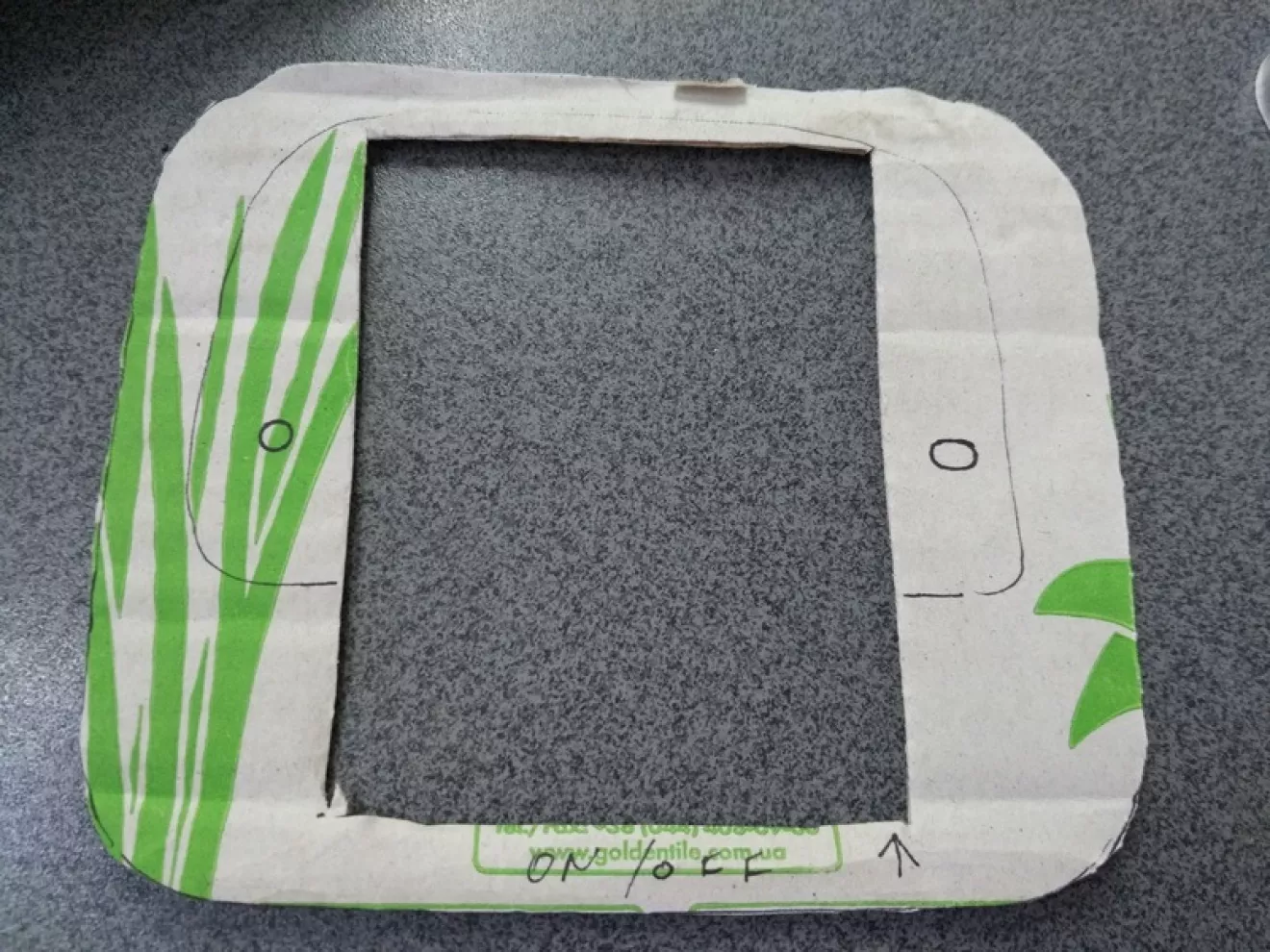

Делаем шаблон для отверстия, которое надо вырезать в потолке

Прорезаем обшивку

Для крепления плафона я использовал закладные пластины и шурупы

Подключаем провода к центральному плафону, проверяем работу

Общий вид

Освещение салона ночью
