Конструкция выходного дня — лампы подсветки номера

Я їжджу на Chrysler Neon (1G)
Київ, Україна

Почему "конструкция выходного дня" ?
Потому что проще было бы купить :-).
Но разглядывания на рынке похожих ламп показало, что все они спаяны неправильно (с целью экономии, наверное), а меня это не устраивает — хотелось бы сделать максимально эффективное изделие.
Паял эти лампочки почти месяц, урывками, поэтому по затратам и времени — фактически незаметно и ненапряжно.
Однако в отличие от готовых китайских, получились лампы именно с приемлемой для меня яркостью, приятным цветовым оттенком и самое главное, с током потребления каждой лампы около 3мА, то есть исчезающе малым.
Главные "секреты" — использование трёх СМД 5050 светодиодов с максимально возможной отдачей (20Лм заявленных) и использование отдельных резисторов на каждый кристалл светодиода.
Итак, по порядку.
Первое.
Использование сверхярких (очень сверхярких, я б сказал) диодов на пониженной яркости даёт нам высочайшую экономию по мощности и неограниченный срок жизни, так как светодиоды в таком режиме используются едва ли на 3-5% эффективности.
Второе.
Как многие знают — светодиоды в корпусе 5050 представляют собой сборку из трёх кристаллов, каждый с рабочим током 20мА. Общий рабочий ток такого светодиода — 60мА.
Все мы знаем, что параллельное включение светодиодов категорически не рекомендуется (без выравнивания по току).
Однако светодиоды 5050 в простых китайских лампах (то, что я видел) работают именно так — все кристаллы тупо в параллель.
Результат — через один из диодов идёт бОльший ток, он перегревается, деградирует и т.п., а в это время остальные два отдыхают на меньших токах.
Ладно бы только это — при малых токах на этот факт можно забить.
Но ведь и люминофор при этом засвечивается неравномерно! В одном месте максимально ярко, в двух других тусклее!
А мы же для того и используем бОльшие светодиоды, чтобы получить бОльше света.А на практике получается не совсем так, из-за неверного включения кристаллов

И пожалуйста, не надо рассказывать, что внутри одного светодиода кристаллы идеально подобраны по характеристикам и прочие сказки.
Ага, щазз… Такое невозможно в принципе, а уж в Китае этим вообще никто не парится…

Поэтому будем делать самостоятельно.
Ничто не мешает организовать запитку каждого кристалла в отдельности, добиваясь максимальной отдачи (в нашем случае — экономии).

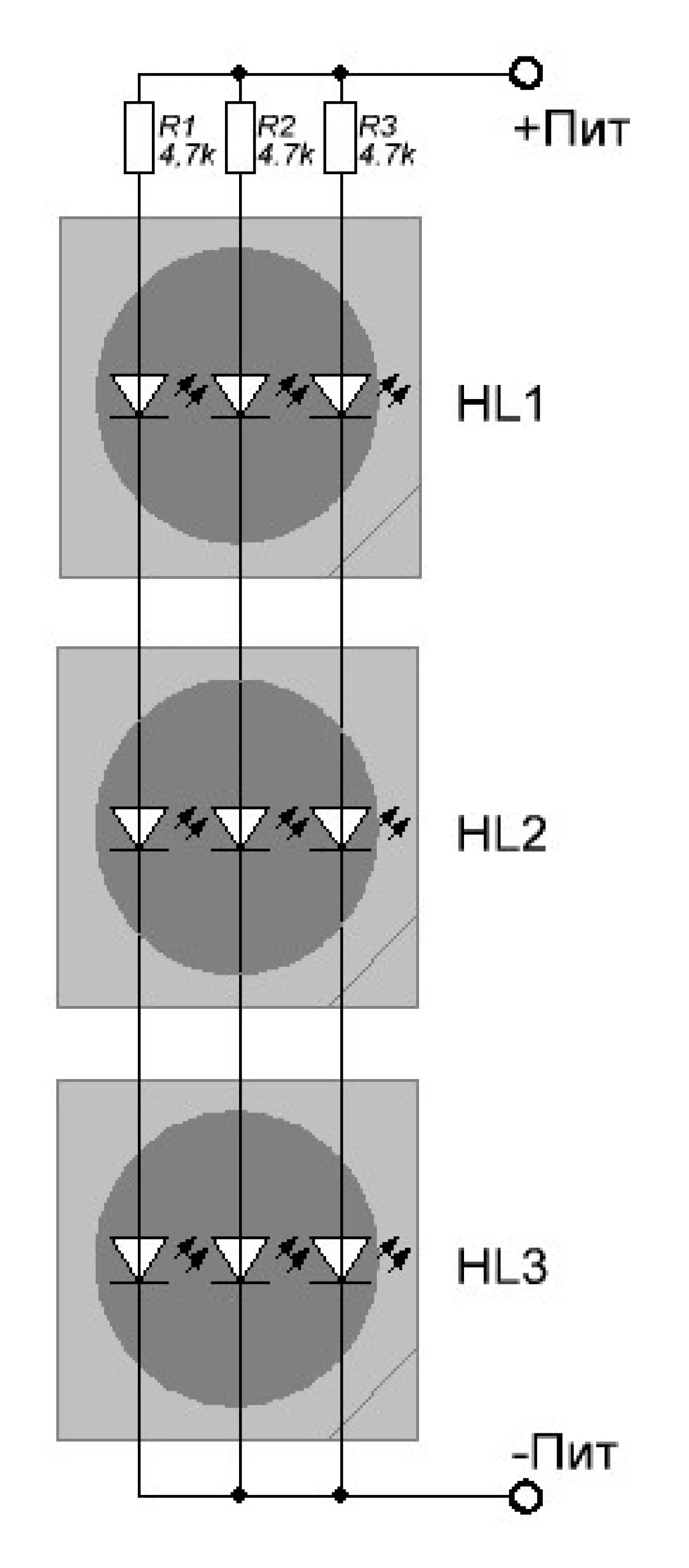

Итак, вот такая схема включения светодиодов получается

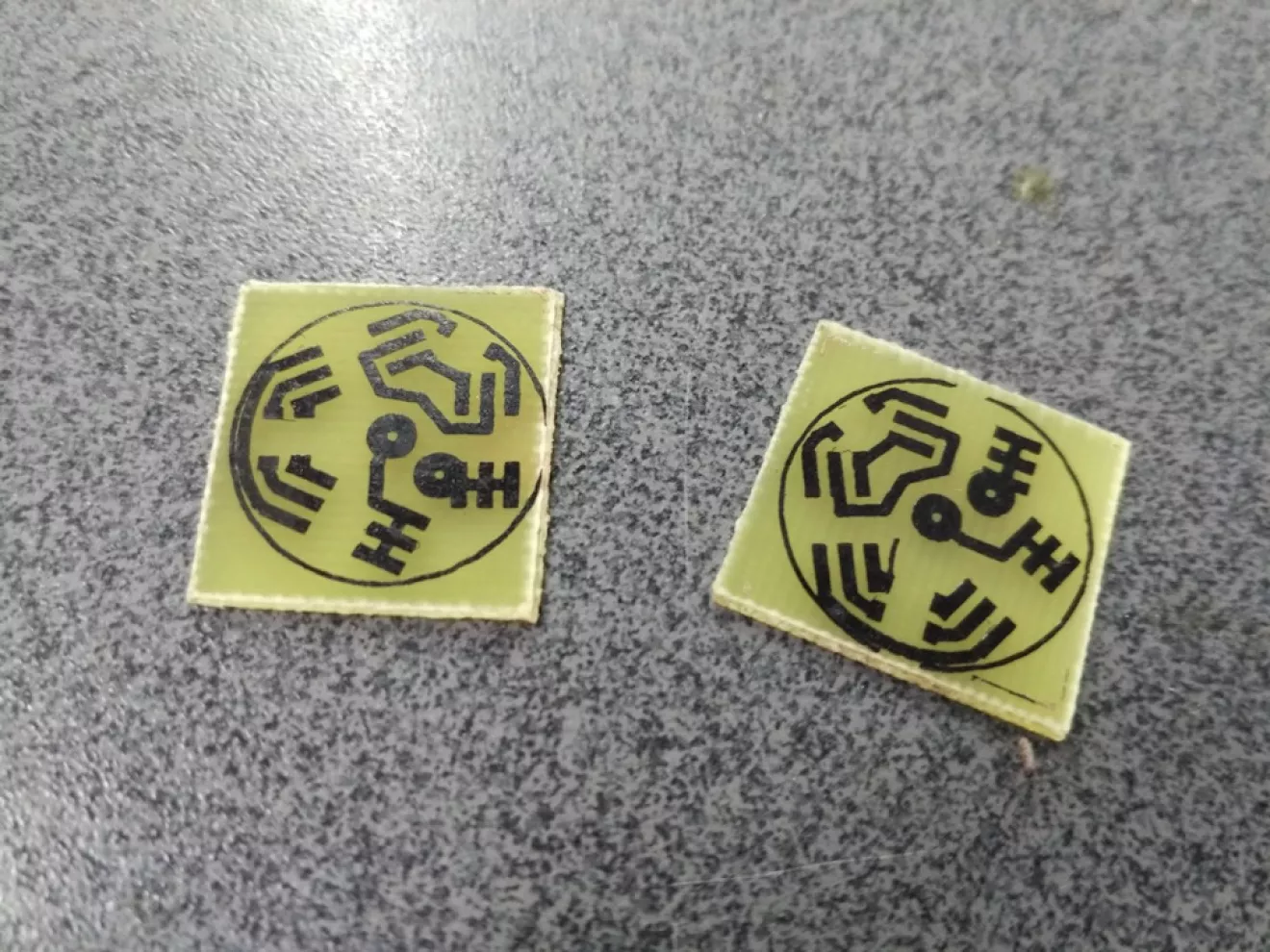

Рисуем печатку

Если кому надо, исходник здесь

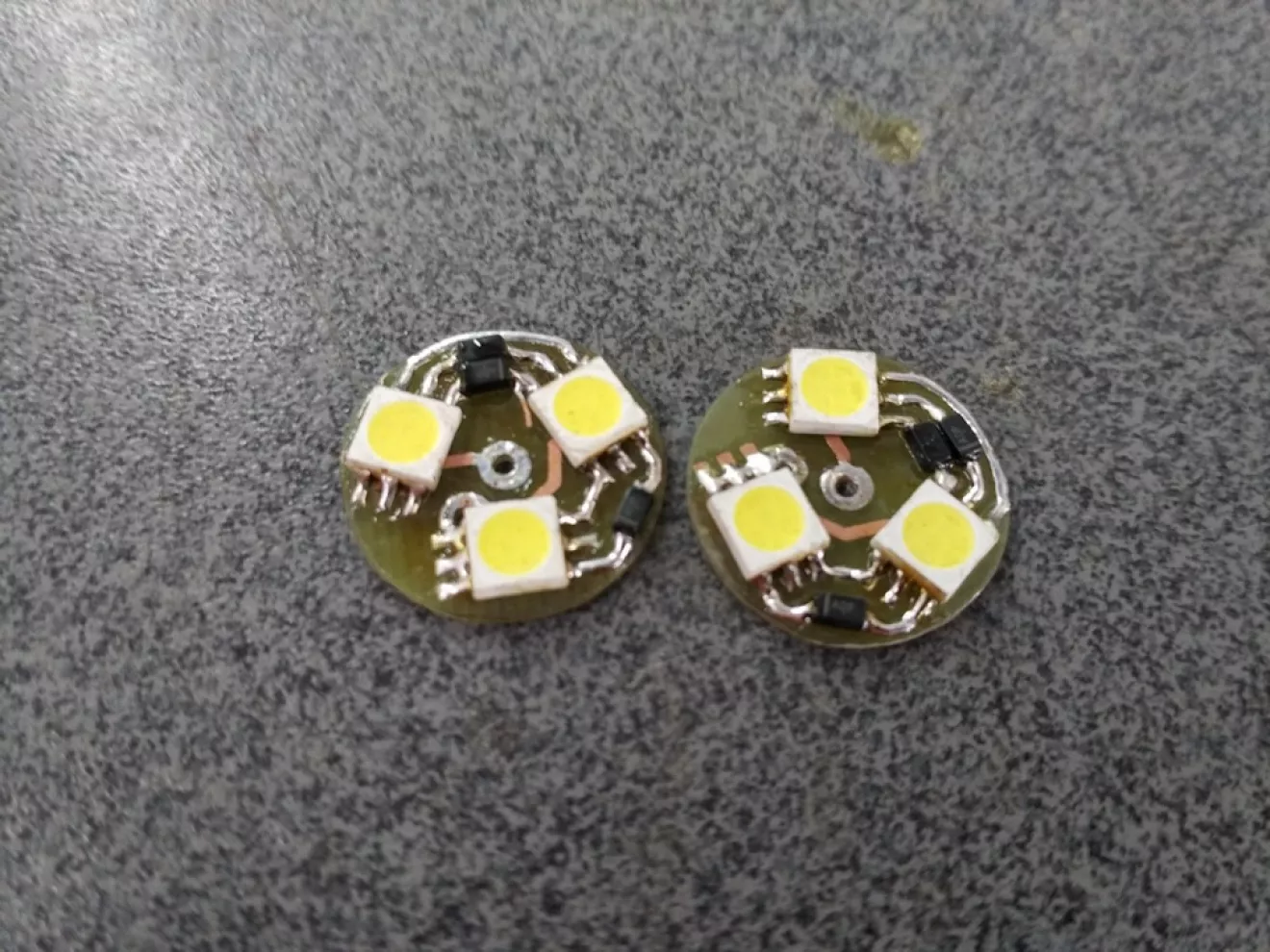

Напаиваем элементы и контактные провода

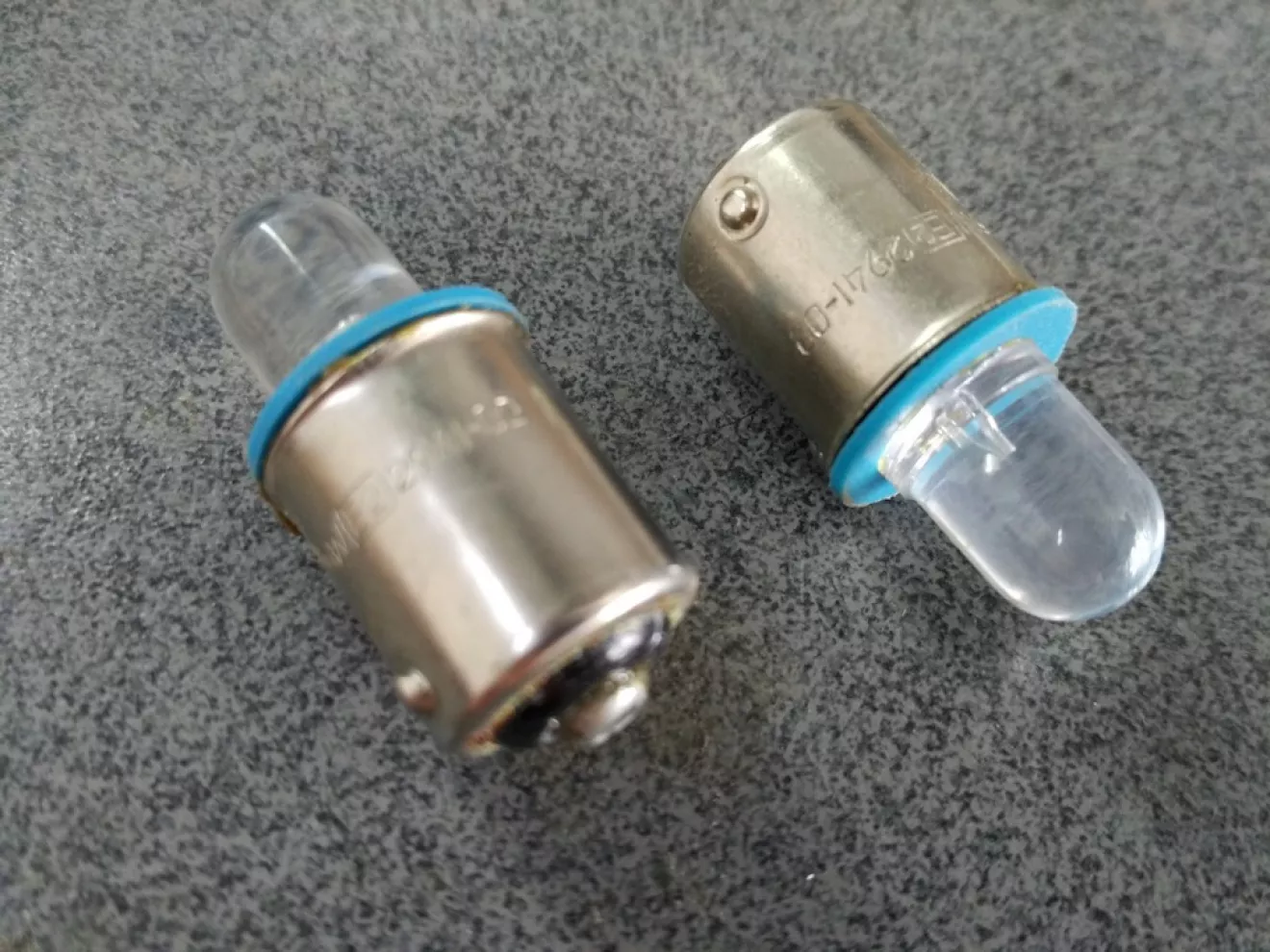

Разбираем доноров (стояли при покупке машин) на органы — понадобились сами цоколя-патрончики

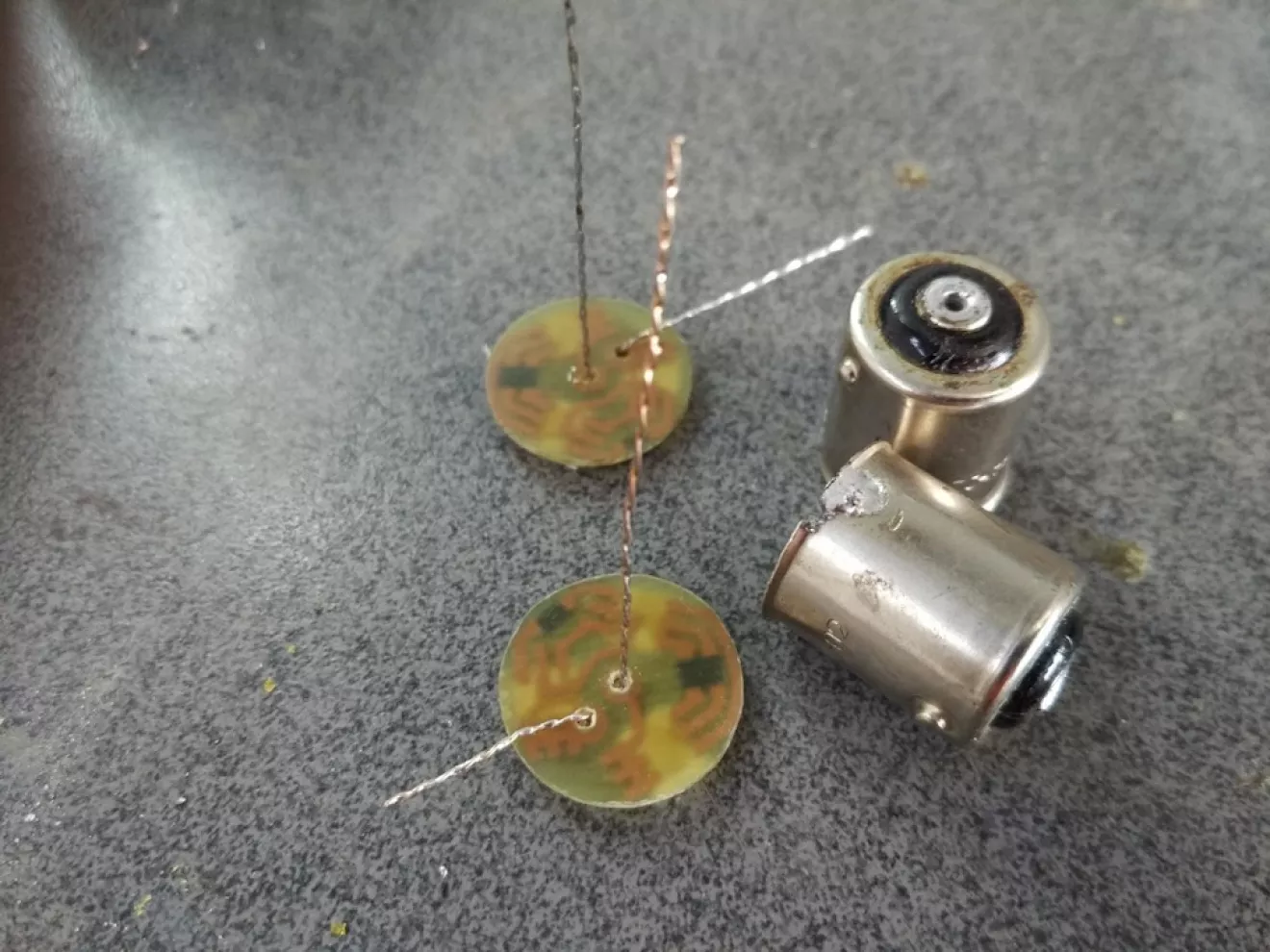

Наливаем немного жидкого двухкомпонентного клея-эбоксидки внутрь цоколей, продеваем провода сквозь центральный и боковые контакты цоколя.
Прижимаем плату к цоколю и переворачиваем вверх ногами, чтобы цоколь оказался сверху.
Эпоксидка стечёт и надёжно приклеит печатную плату к патрону.

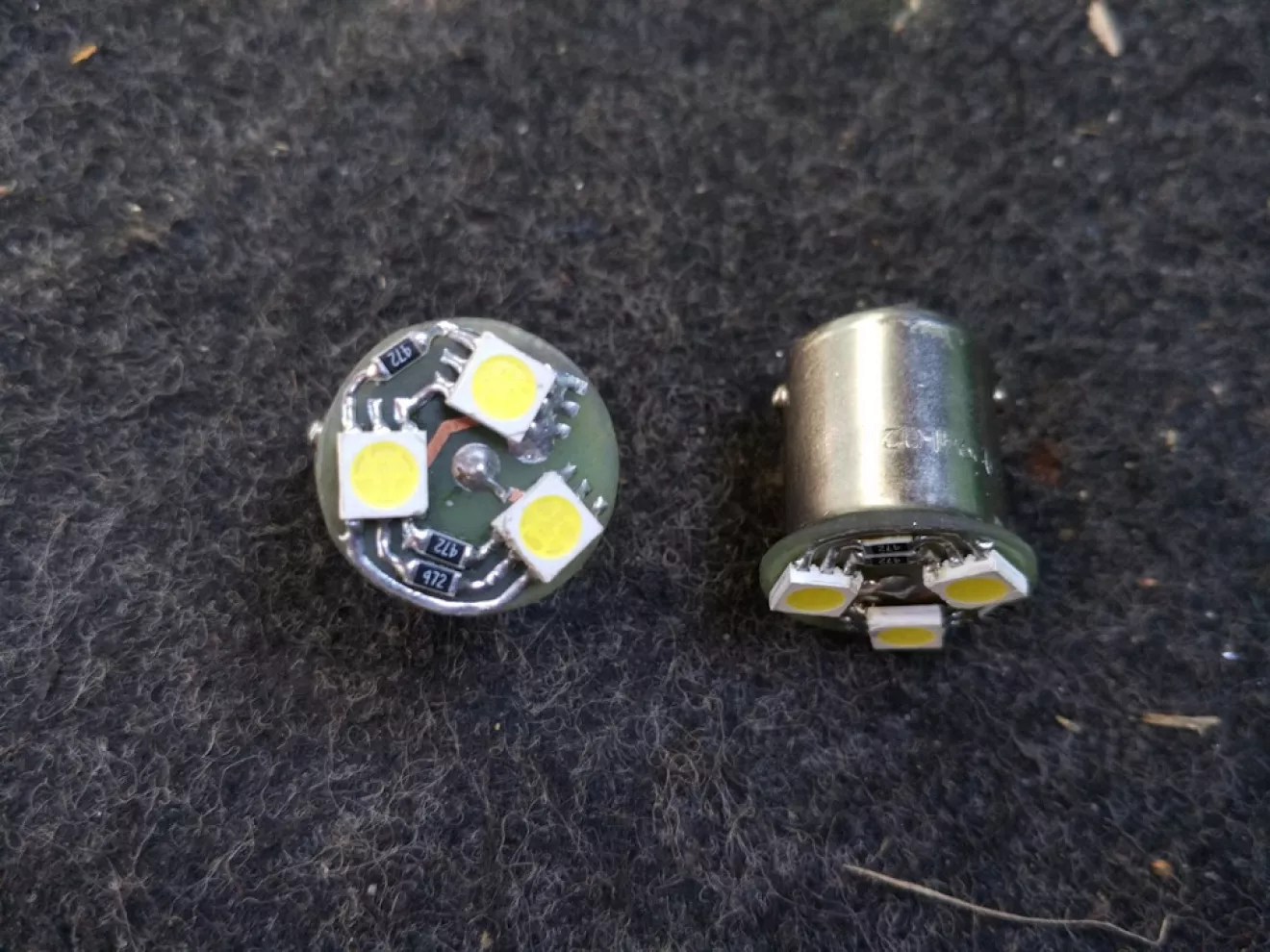

Останется подпаять провода к цоколю и лампы готовы.

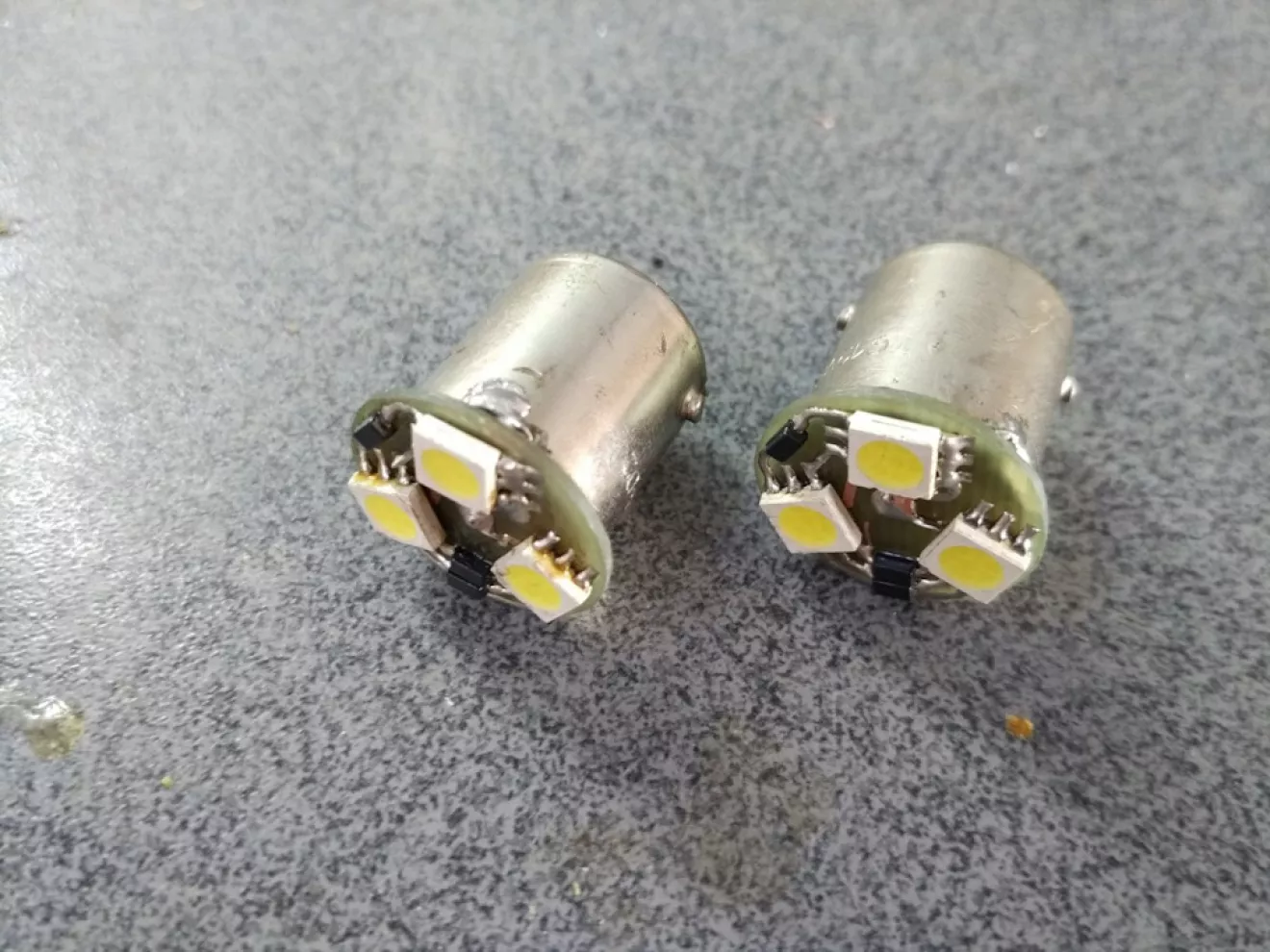

На фото небольшая путаница с токоограничительными резисторами (первые пробы), окончательный вариант 4.7кОм

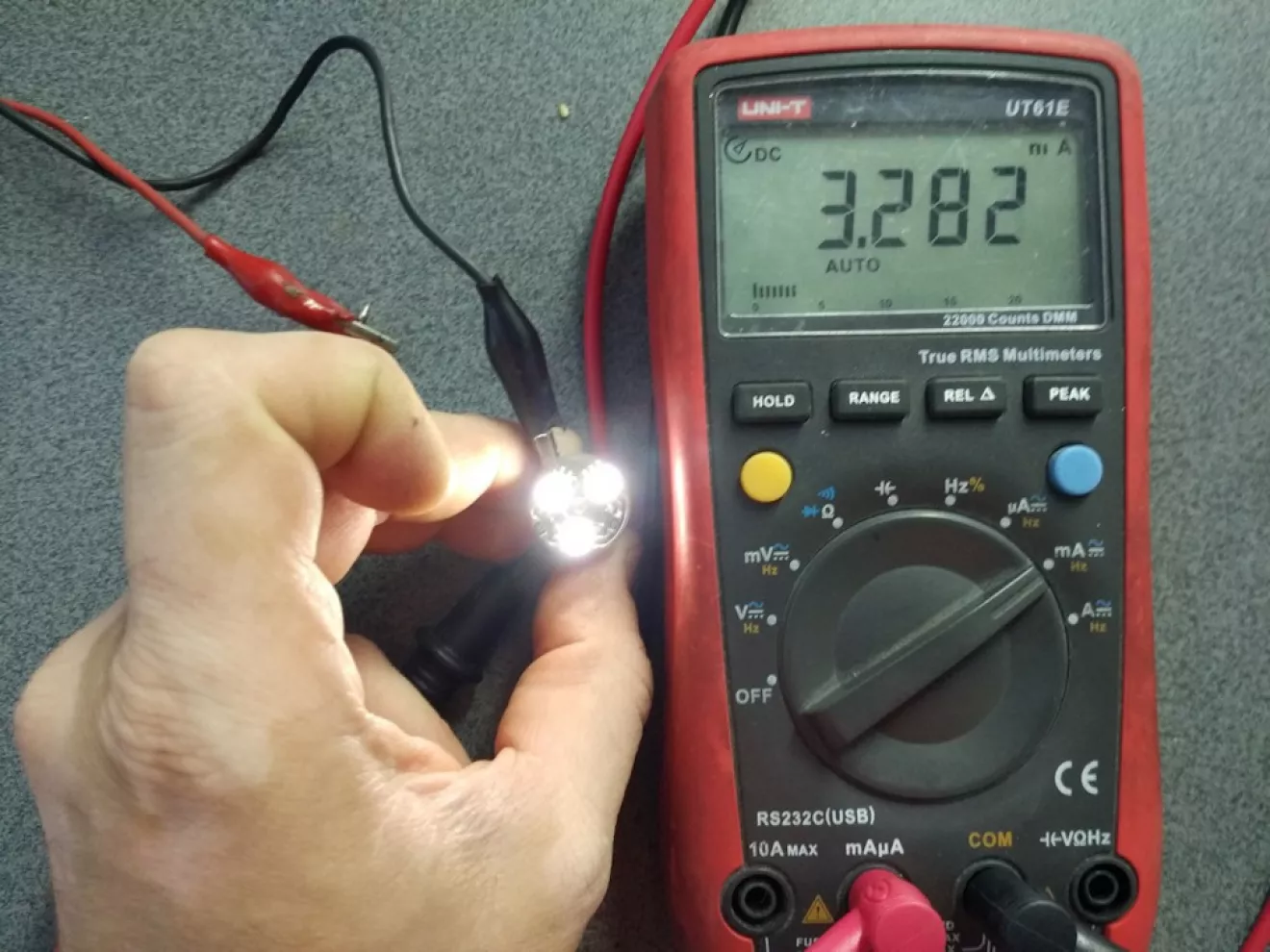

Потребляемый ток

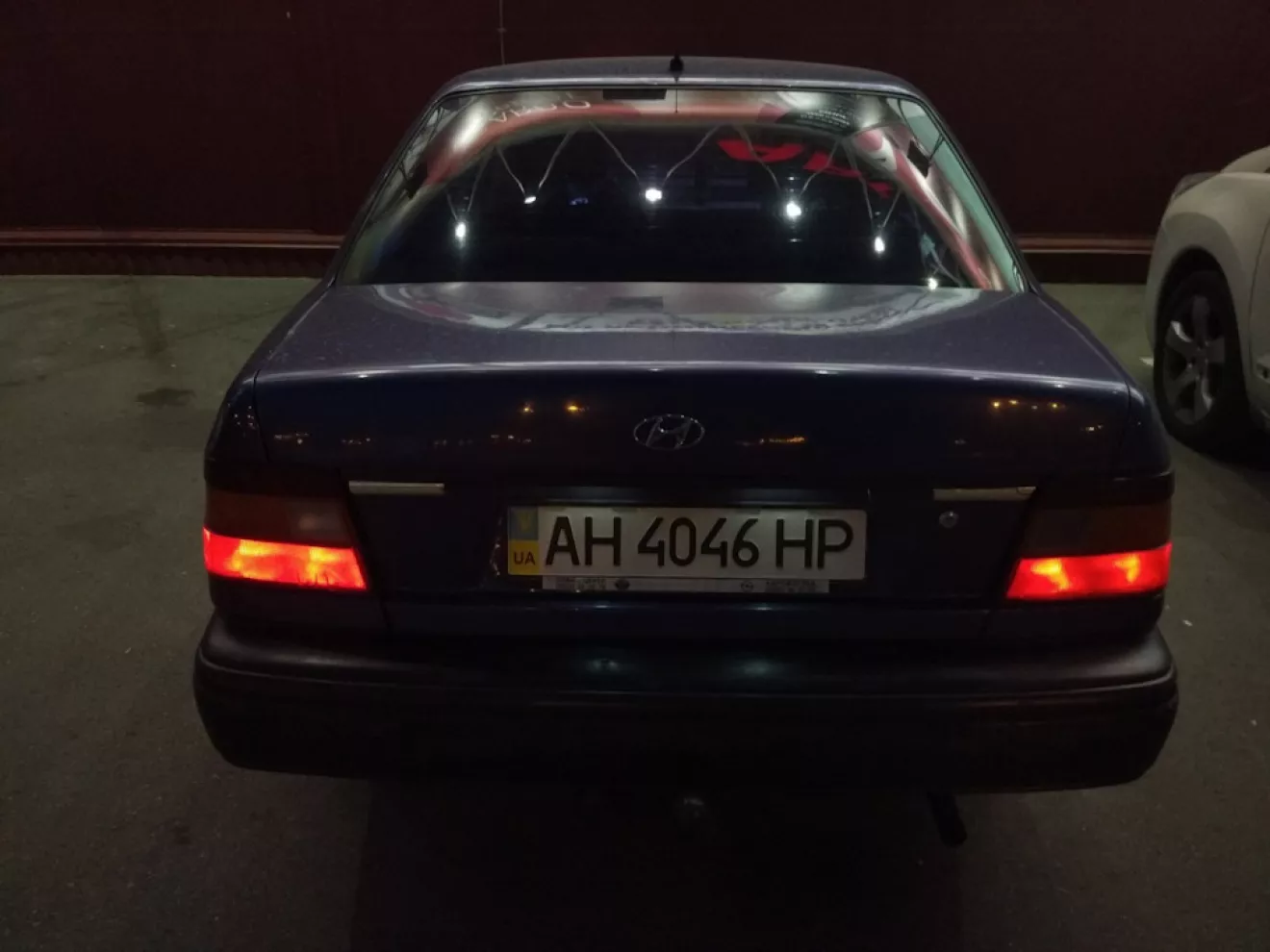

Вот свет в темноте

Я добился того, чего хотел — по возможности максимально ровной "заливки" номера, но при этом неяркой подсветки и нейтрально-белый оттенок свечения.
