Peugeot 206 (Пиж)

Заміна магнітоли на 2din

Я їжджу на Peugeot 206
Вінниця, Україна

Добрий вечір всім

  На перед вибачаюсь за якість фото

 І так цей запис буде пов'язаний з магнітолами і які можна було б встановити без колхозу і шаманства.

  Пред-історія: через тиждень  після заміни сцеплення в мене почала виключатися магнітола  я вже було подумав що ну буває але, в мене вдома лежала рідна clarion RD3 01 і я вирішив поекспериментувати і встановити рідну ГУ зняв я ту китайську і як виявилося діло було не в магнітолі а не довставленому роз'ємі живлиня, але всеодно вирішив замінити.

Так я  проїздив ще  тиждень і мені на очі в інтернеті натрапило ось це чудо


Фото з драйва


Це магнітола 7 дюйм а-ля Teyes но мені така варіація сподобалось і я вирішив трохи подумати що можна зробити так щоб було цікаво і необично  і придумав

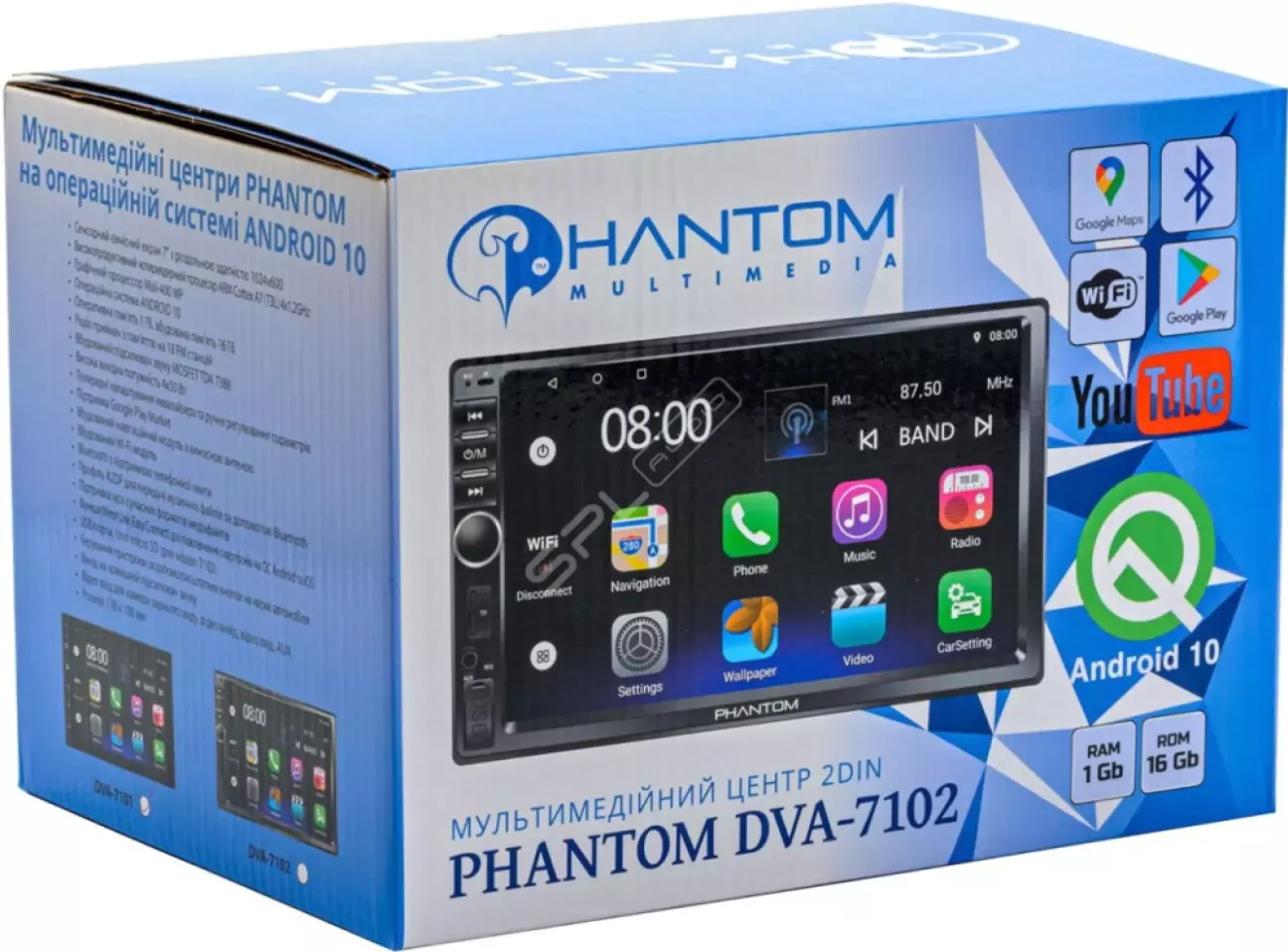

Phantom DVA-7102 1/32gb  7 дюйм


Її величність


Ну і відповідно ГУ нове 2din а штатна рамка під 1din і почалося моделювання та випилювання.

Сильно процес не фотографував але де що є


..

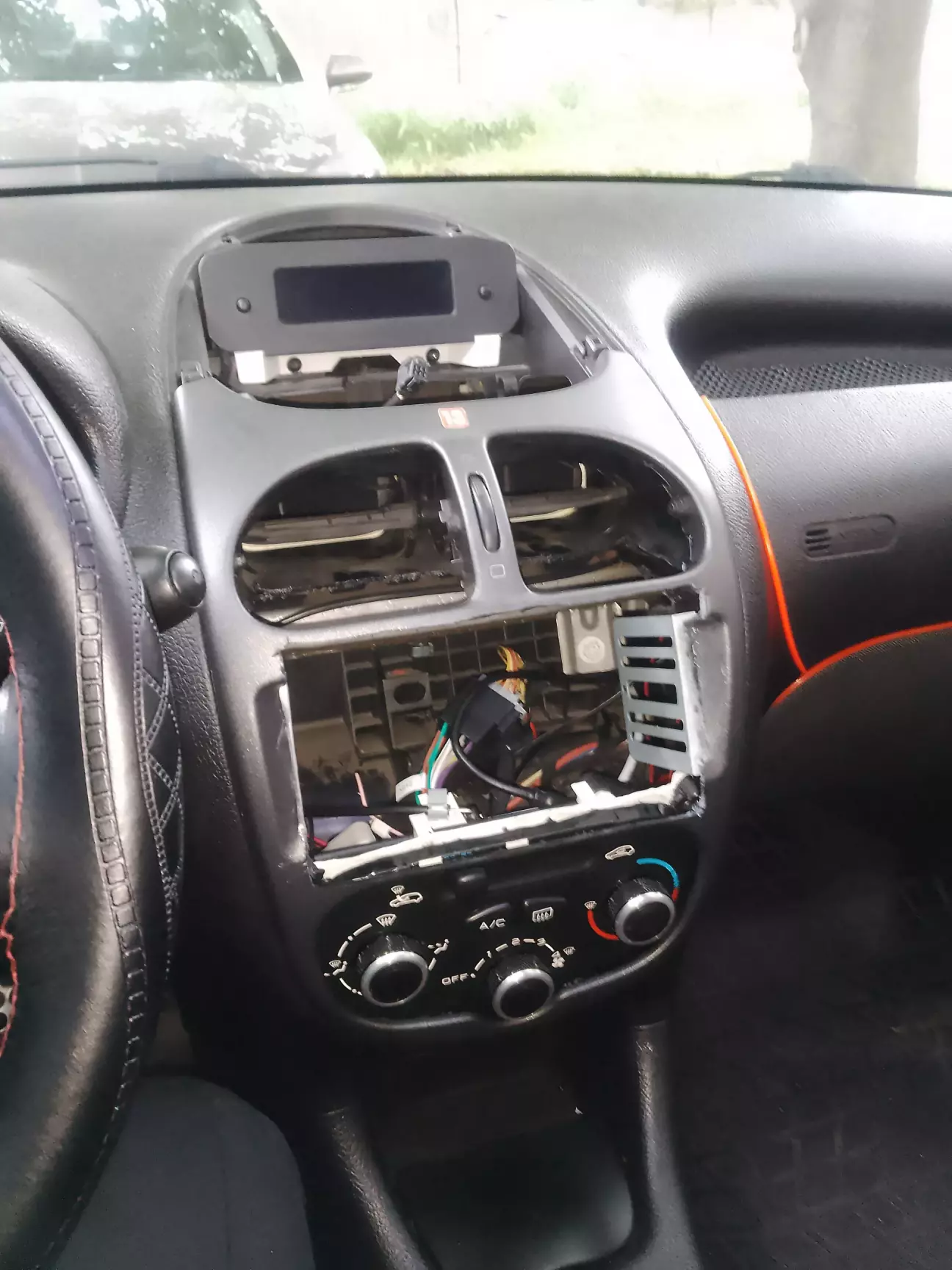

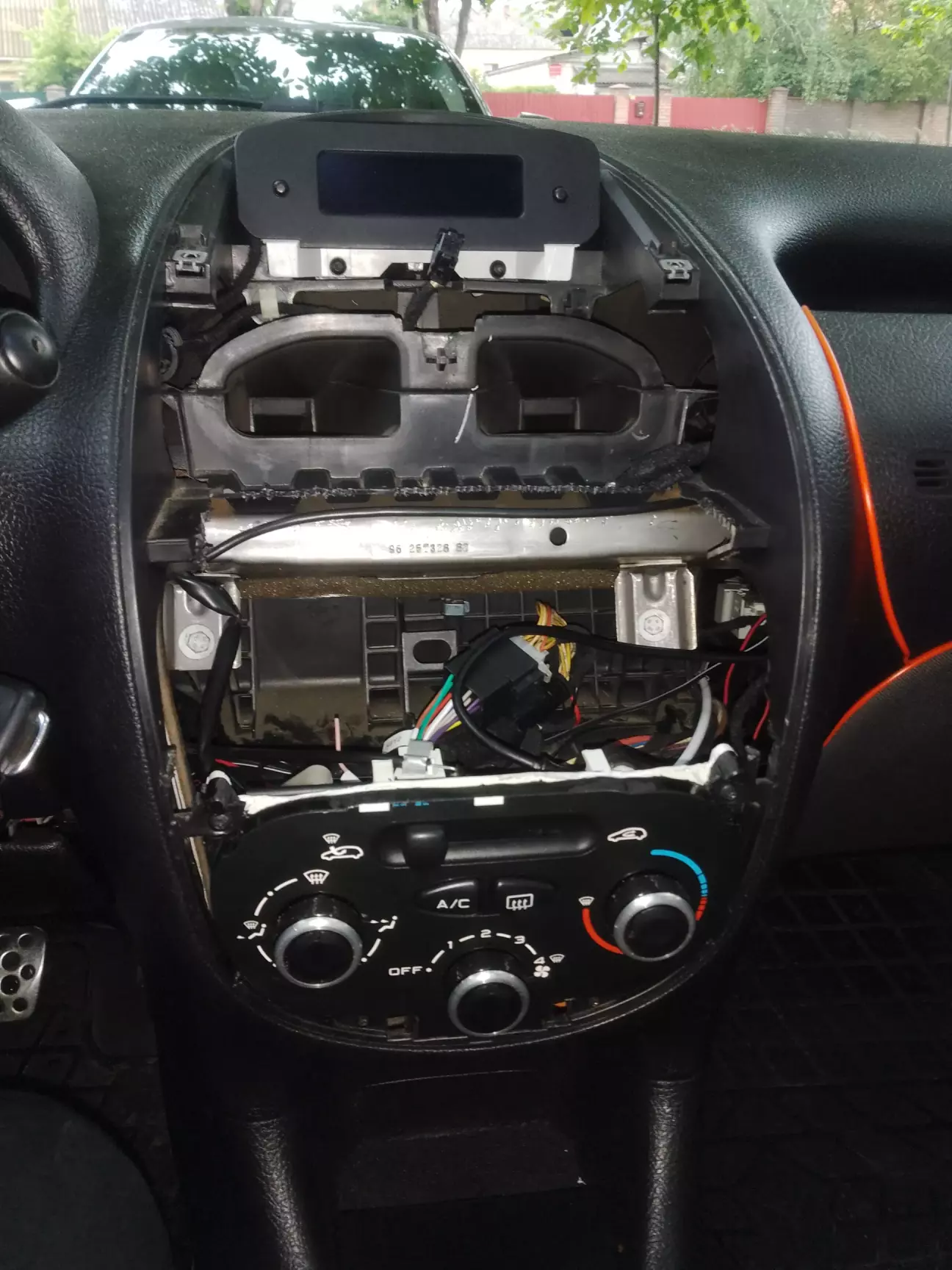

Перша примірка і перші проблеми, так як торпеда не розрахована ну ніяк під таку кастомізацію то прийшлось і її пильнути


Тяжко дивитися було

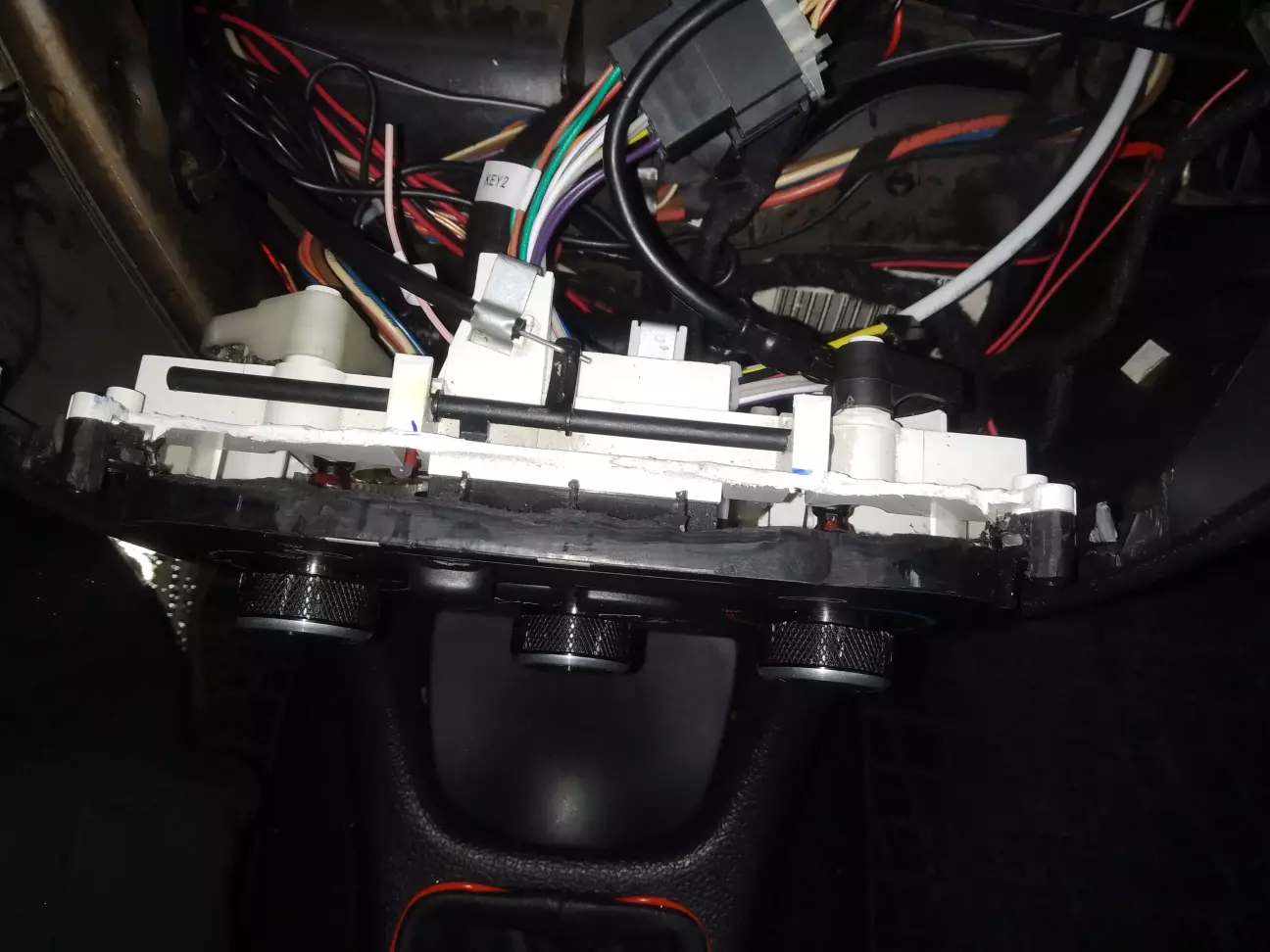

І да клімат стороною не пройшов йому прийшлося знести верх


...


Але дороги назад немає і вже прийшлось включати фантазію і прямі руки( я це роблю в перший раз)


Перше встановлення


Криво косо але зайшла і навіть так як і хотілося б бачити в кінцевому результаті

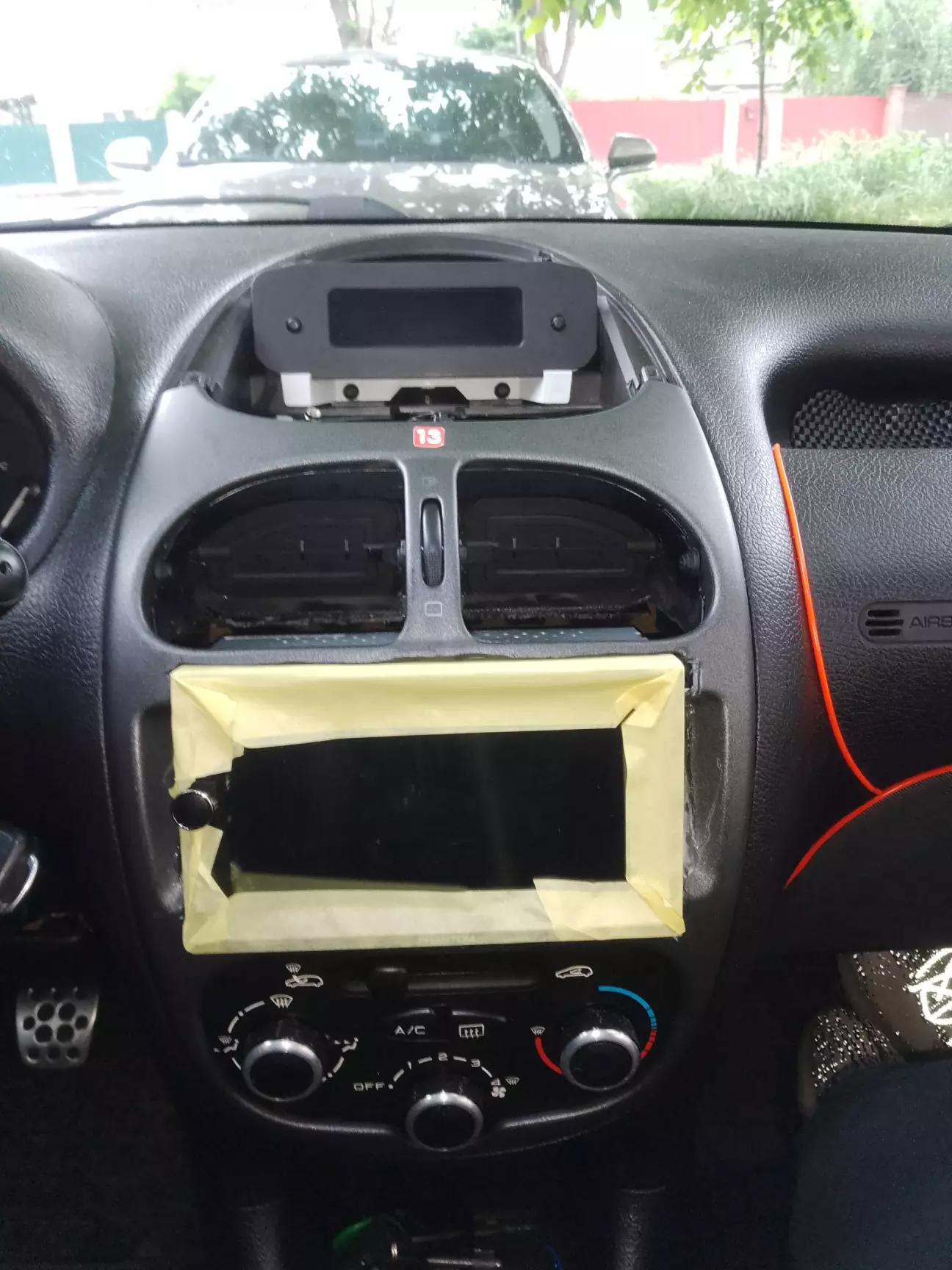

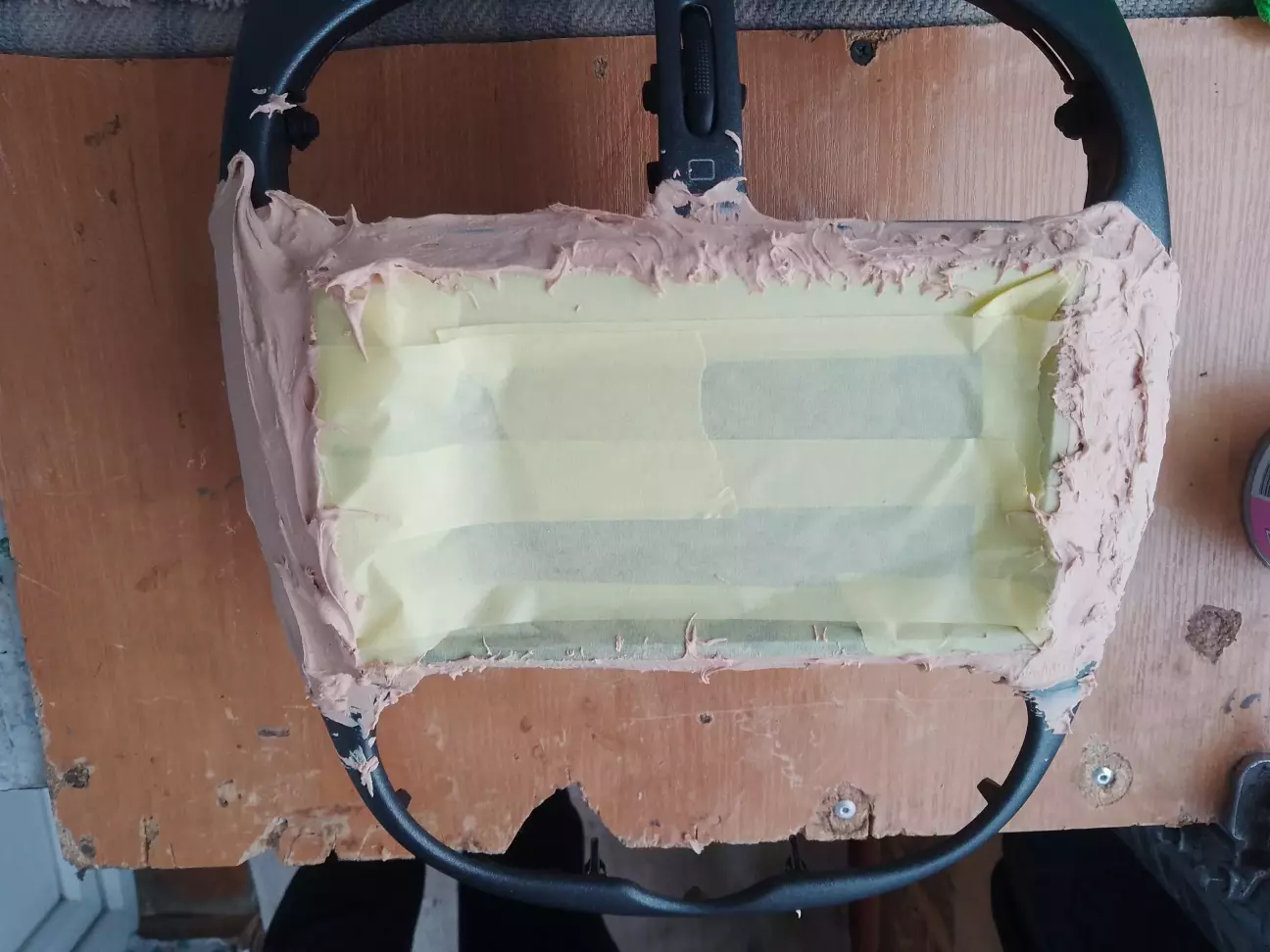

Потім замотав магнітолу малярною стрічкою в пару слоїв і накидав шпаклі



Воняє сильно


Ну і залишив так на пів години потім почалося, чесно не стільки тої шпаклівки як пилюки з неї.

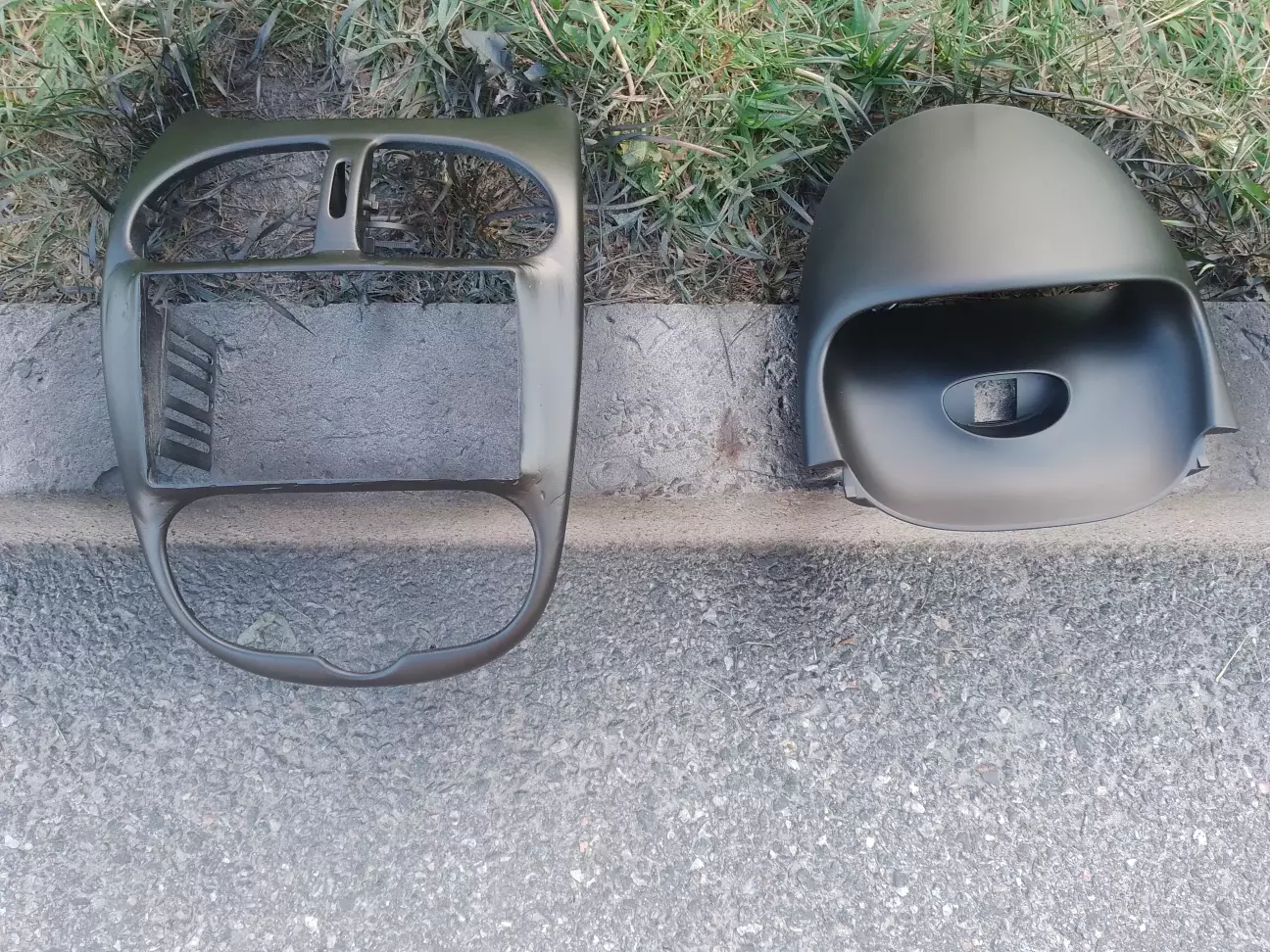

На другий день вирішив покрасити в чорний матовий колір


Прєлість))


І коли я наніс останній слой краски я поняв шо я ВАЛЯНОК бо після обробки 120р наждачкою залишилися царапини по всій поверхні шпаклі і шей кратори. Чесно хотілося розбити її об стіну але вже забив на те Тай коли перейдуть ці дощі і в мене буде вільний час знесу всю краску під ноль і просто візьму фінальну шпаклю і вишкурю мілким зерном і напевно перекрашу в сіру фактурну краску бо чорний трохи не то.

Але як для першого опиту я рахую вийшло не погано

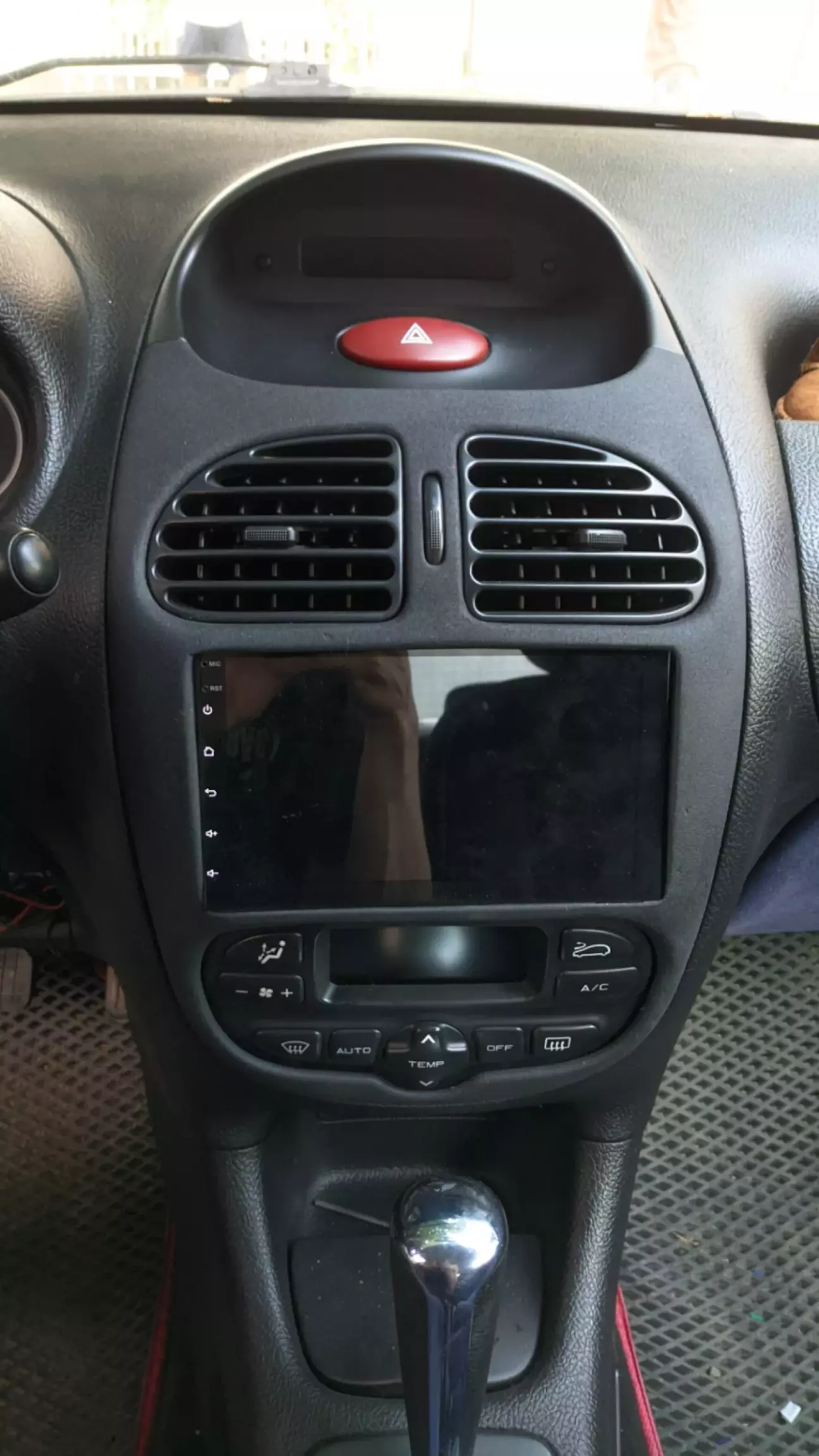

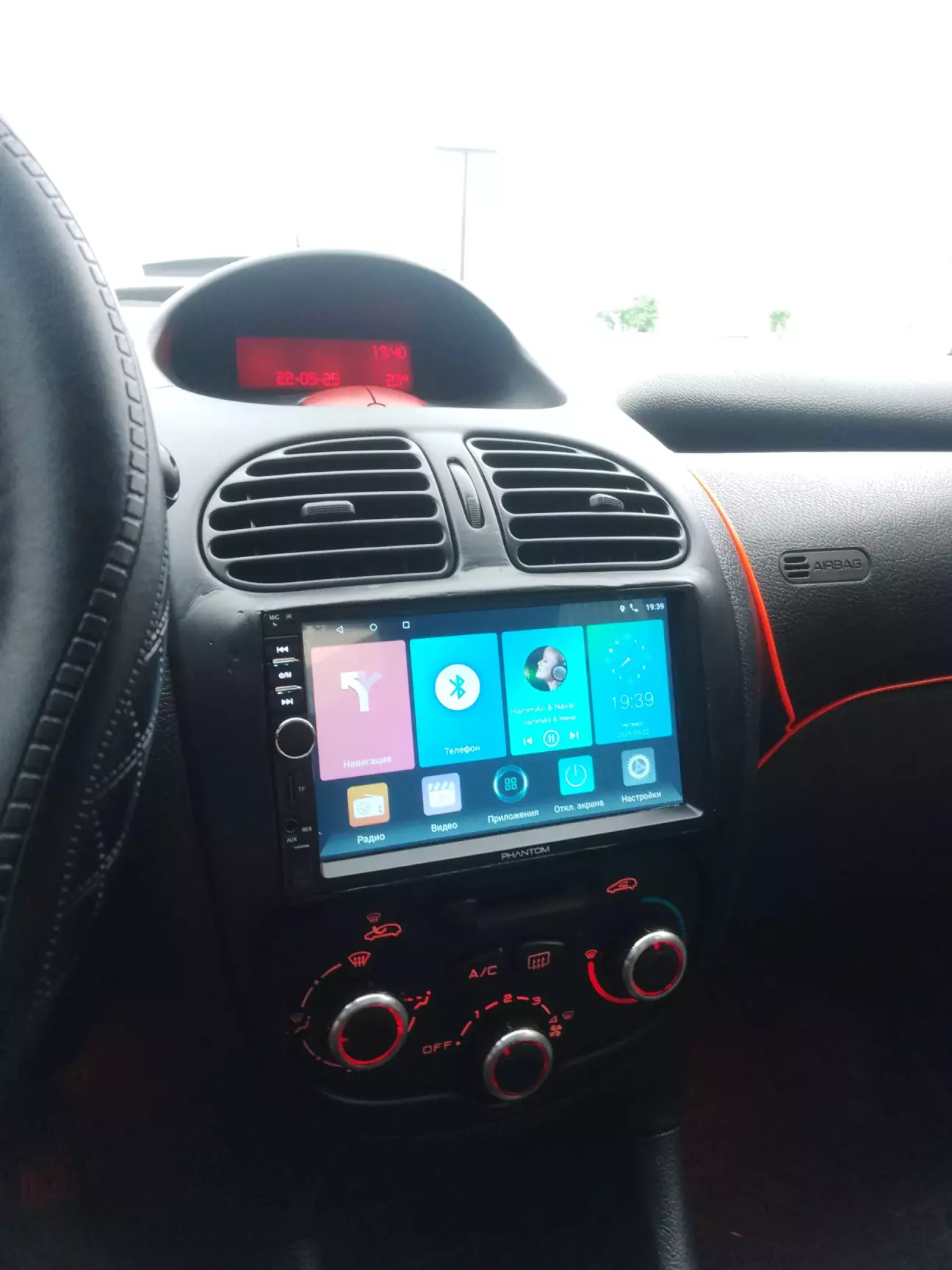

Фінальний результат


Криво-косо але все тримається і нічого не тікає нікуди   треба буде ще замовити кнопку ЦЗ і аварійки щоб пертограмки були намальовані.

А ось тепер найцікавіше ,,ПІДКЛЮЧЕННЯ"

В комплекті йде такий перелік

1х провід перехідник з iso 10pin на 16pin

1x провда   RCA

1х антена GPS

2х USB

1х на камеру заднього виду

Так як мене бісило те що магнітола працює тільки від запалювання  а я хотів щоб працювало від АСС то я витягнув провід від блоку скло-підйомників і підключив його на 7pin роз'єму магнітоли, а провід який іде від авто тобто iso 10pin витягнув на відеореєстратор

Крч на словах важко поняти це треба бачити

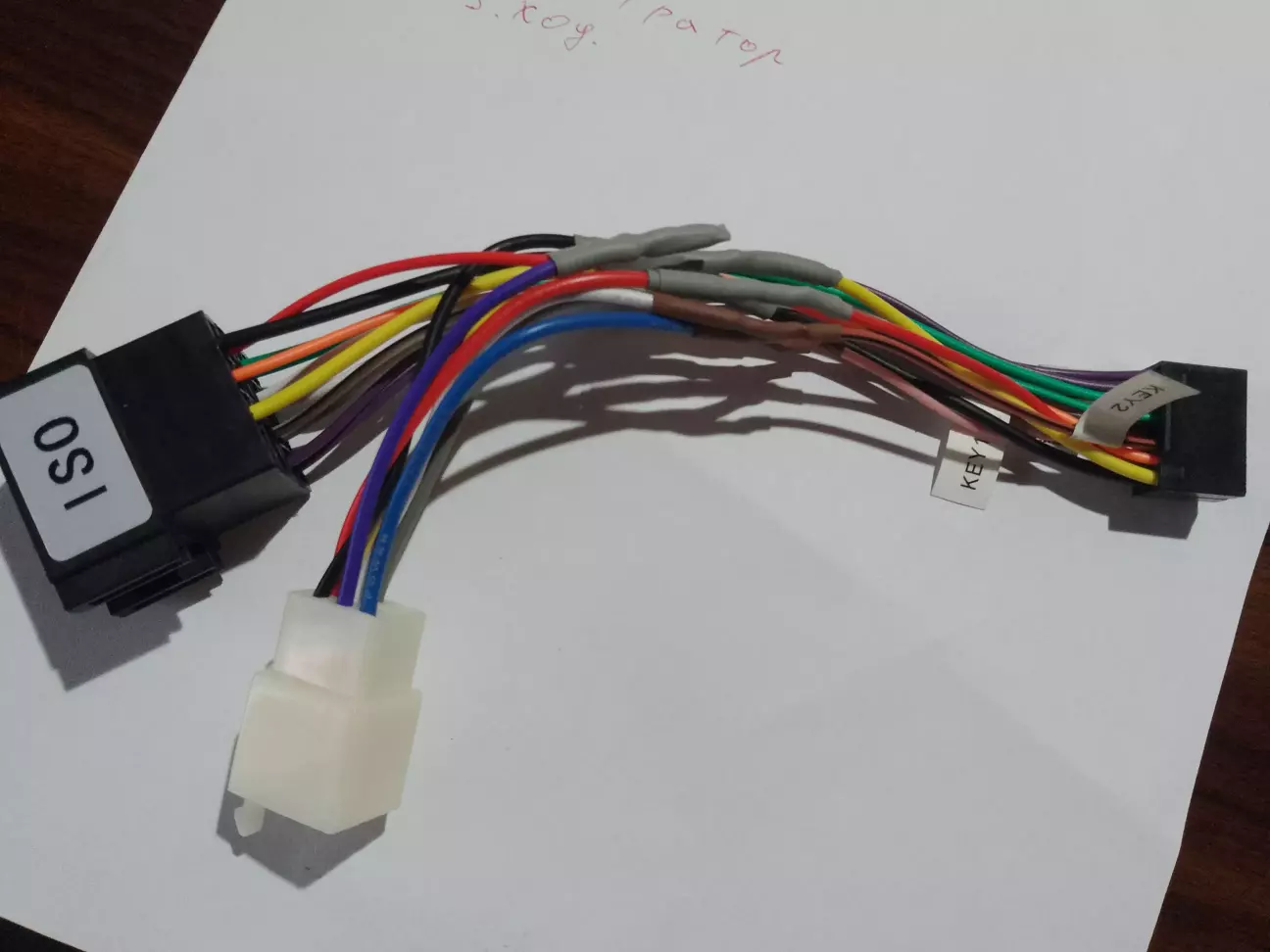

Кінцевий результат

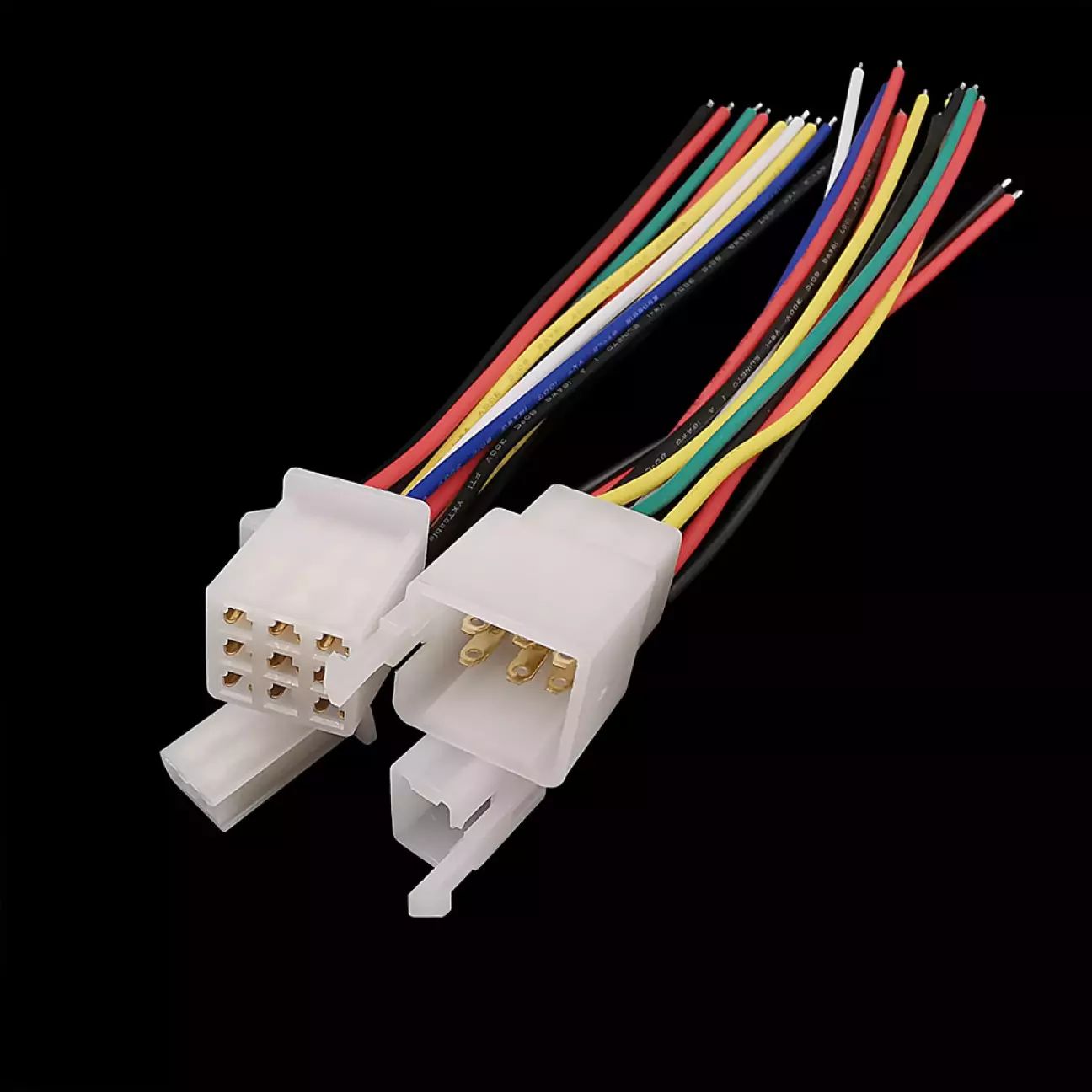

Роз'єм білий 9pin купував в радіомагазині


Ось такий

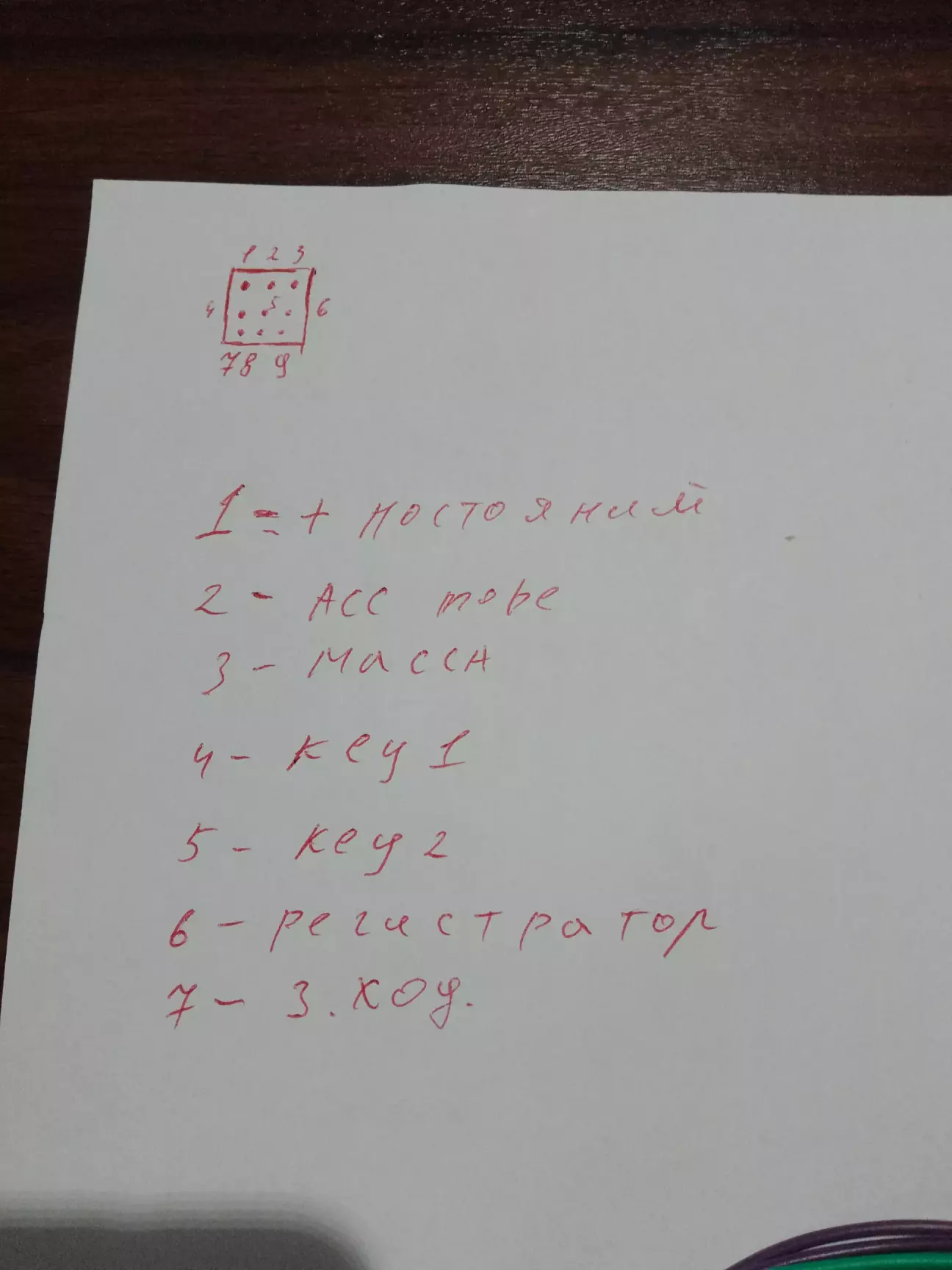

Схема роз'єма 9pin


Спаяв все до купи  і в авто відповідну частину розв'язав але виявилась проблема з камерою заднього огляду після включення запалювання вона дає сигнал на включення але картинки немає і пише ,,Нет  сигнала" коли включаю задню то все працює. Грішу на камеру попробую або її замінити або підключити через реле щоб на пін rear не приходив мінимальний струм

Все тяжко в цілому

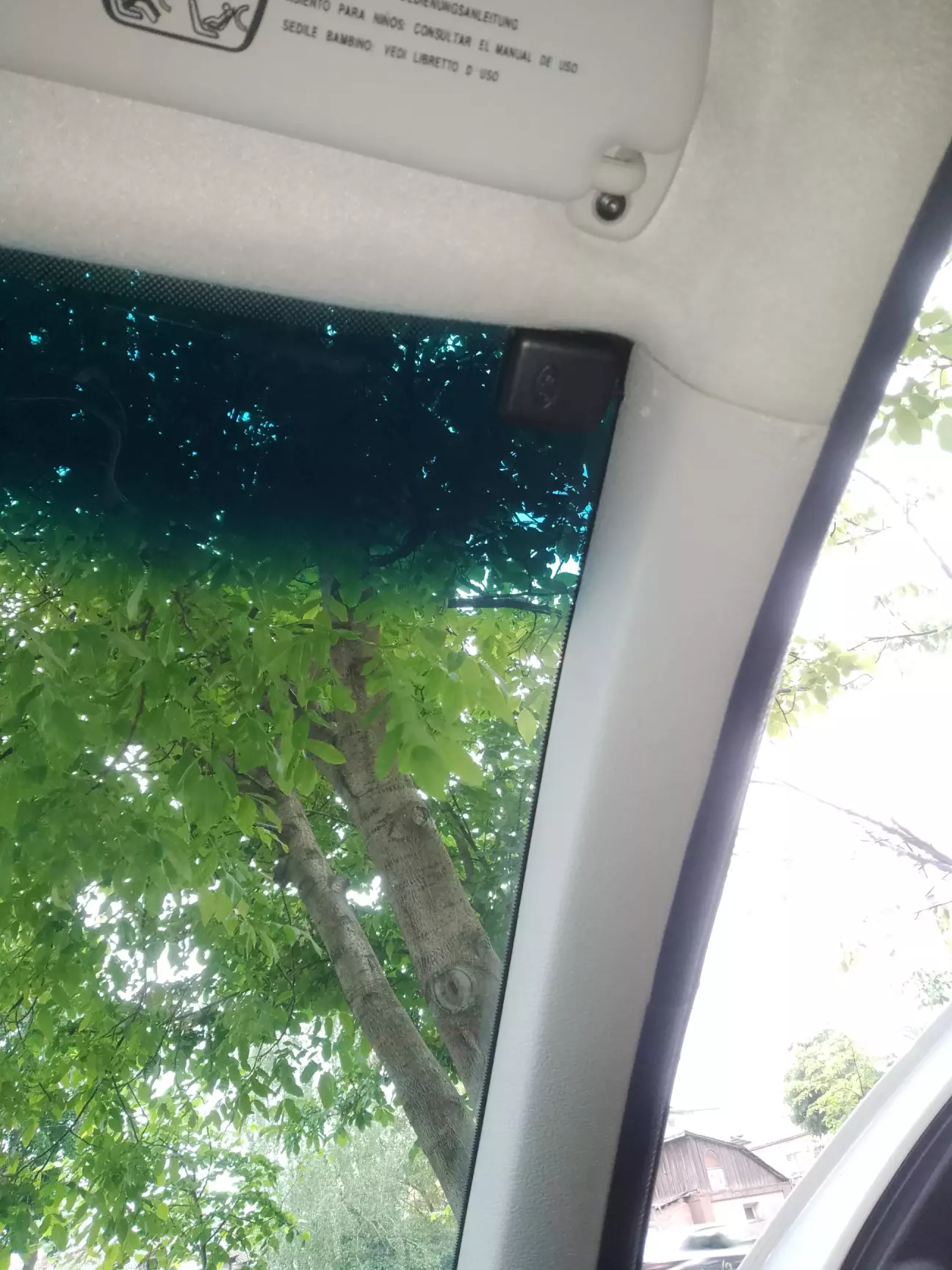

Gps антену приклеяв на лобове скло


Ось так


І в принципі все, все працює і все окей але рамка мозолить око думаю як побистріше все зроблю

Чесно після того як встановив цю знайшов ось такі варіанти які можна було б встановити без всякого геморою і все б працювало

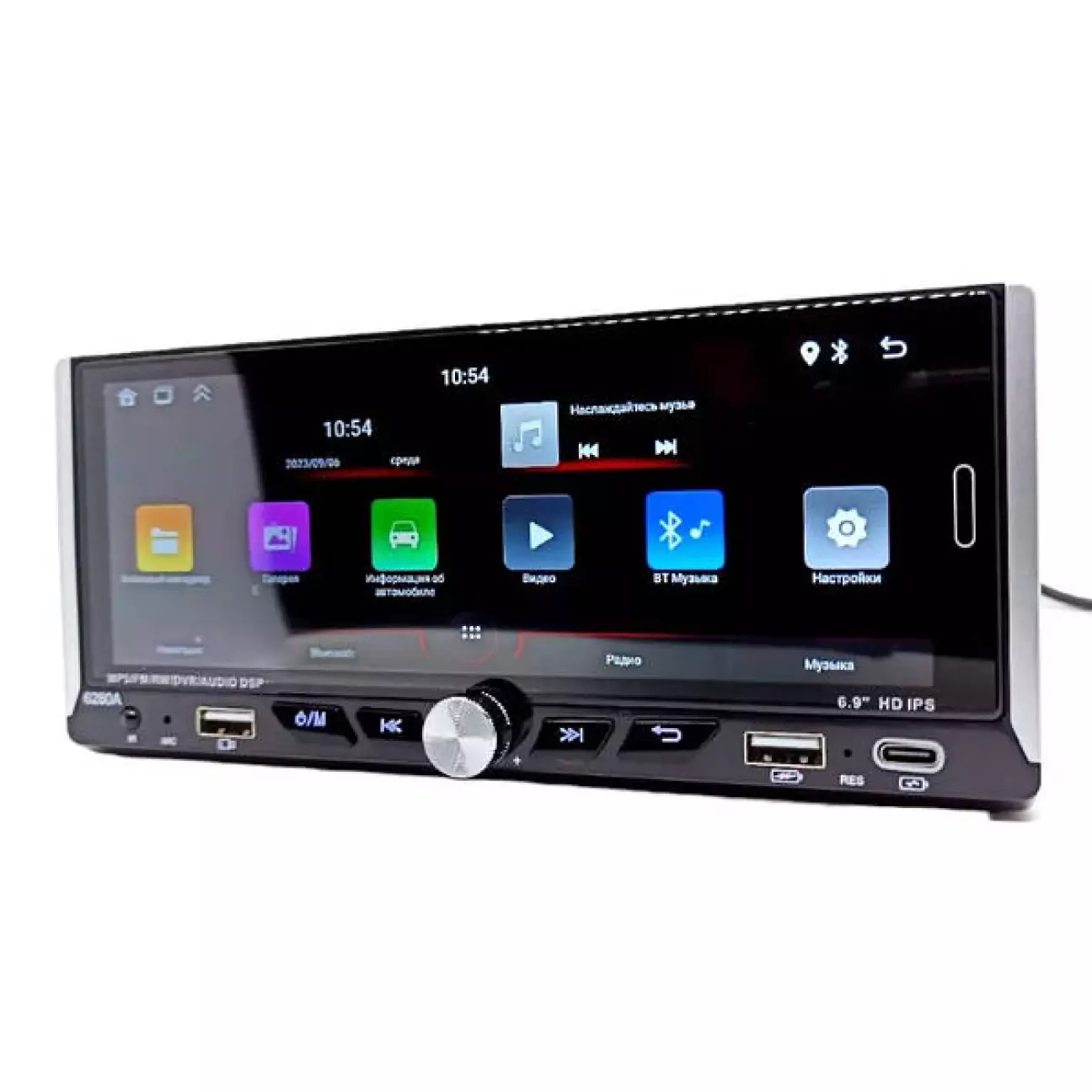

Варіант 1)

Це під  1din


6,8дюмів, але мені не сподобалося те що там роз'єми на 10pin і не можна вивести ззаду флешки usb, а якщо я і находив такі варіанти то вони коштували від 3500тис.

Варіант 2)


Вмонтована в рамку


Типу під ОЕМ стиль бачив ставили такі і типу нічого але їх найти можна тільки на аліекспрес, або є сайт ноунейм який продає в Україні за 24000грн то шось мені такий варіант не подобається і за ці гроші можна купити Teyes 9 дюм з canbas 2  але то телевізор просто він закриває клімат коли хочеш нажати шось на екрані то включаєш нечайно скло-очисники

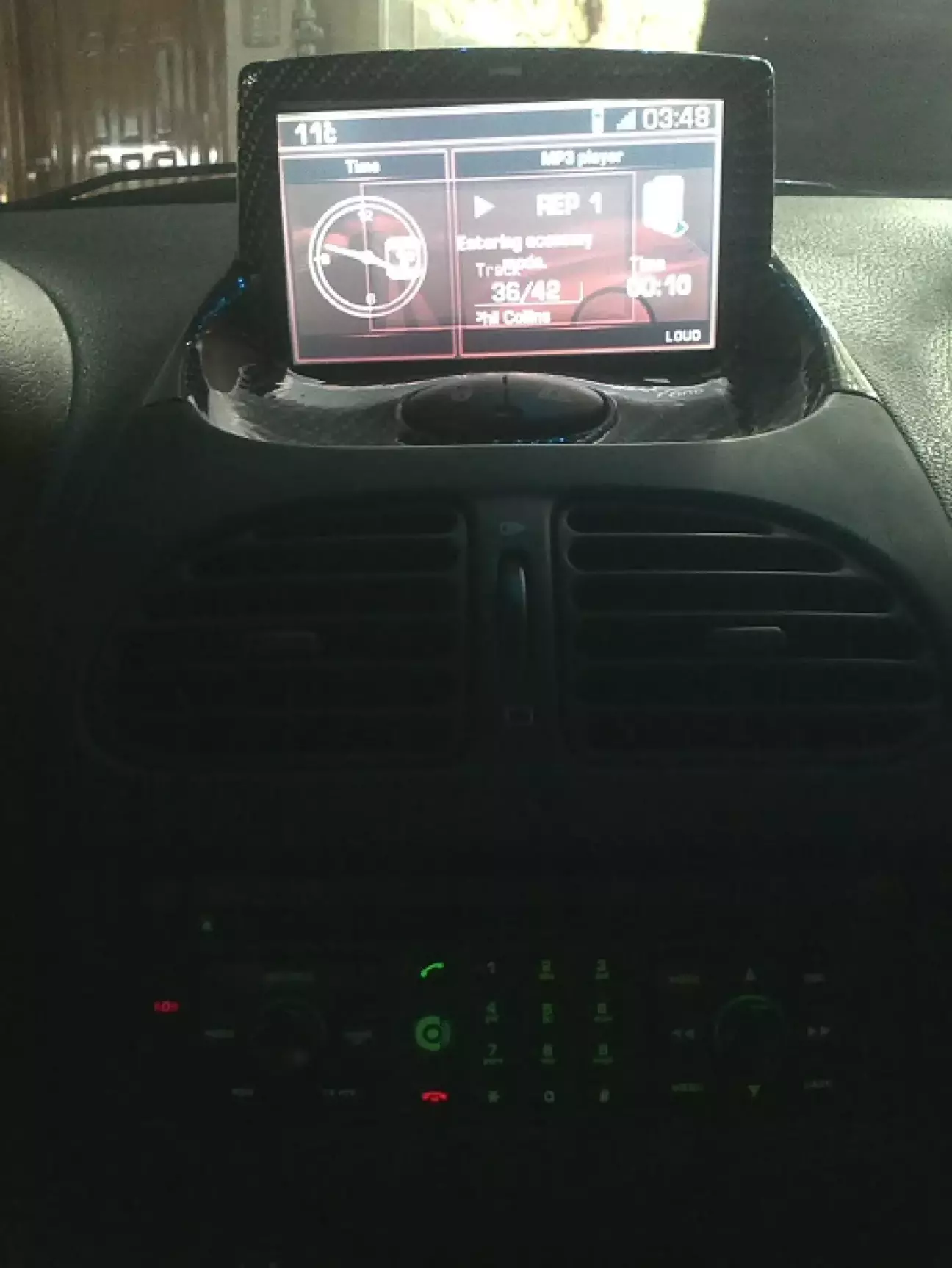

І ще знайшов ось таку фотографію але інформації немає


..


Наскільки я зрозумів це штатна голова magnetti morreli Rt-3  і екран від Пежо 307 запханий в рамку під БК виглядає чесно не погано і якщо була б така можливість я б краще таке поставив але я найшов одну обяву на ОлХ за 10000грн від 307 зі всієї проводкою но блін тільки встановив БК трьох строковий тому не

,,Прайс"

Магнітола-3175грн

Шпакля-200грн

Роз'єми, термоусадка і всяка мелоч ще десь на-350-400грн

 ГУ в принципі не погана звук теж хороший  + що можна підключити передню камеру огляду і є можливість підключити Кан бас. Підрульові підключав через резистори на кеу 1

Тай таке

Всім дякую за увагу і за ваше терпіння!)

 P.S. я більше не хочу влазити в таку авантюру

P.S.S. торцева кнопка від 407 не стає там зовсім інша схема тієї кнопки, не повторюйте моїх помилок


Ціна питання 3800 UAH, Пробіг 230000 км.
