Кнопка багажника для тих в кого нема

Ще один ніштячок в колекцію.

Так як механічний замок я вже давно викинув прийшов час зробити кнопку як у людей

Звісно можна було взяти або звичайну кнопку, або автомобільні які йдуть прямі, але хотілось саме таку

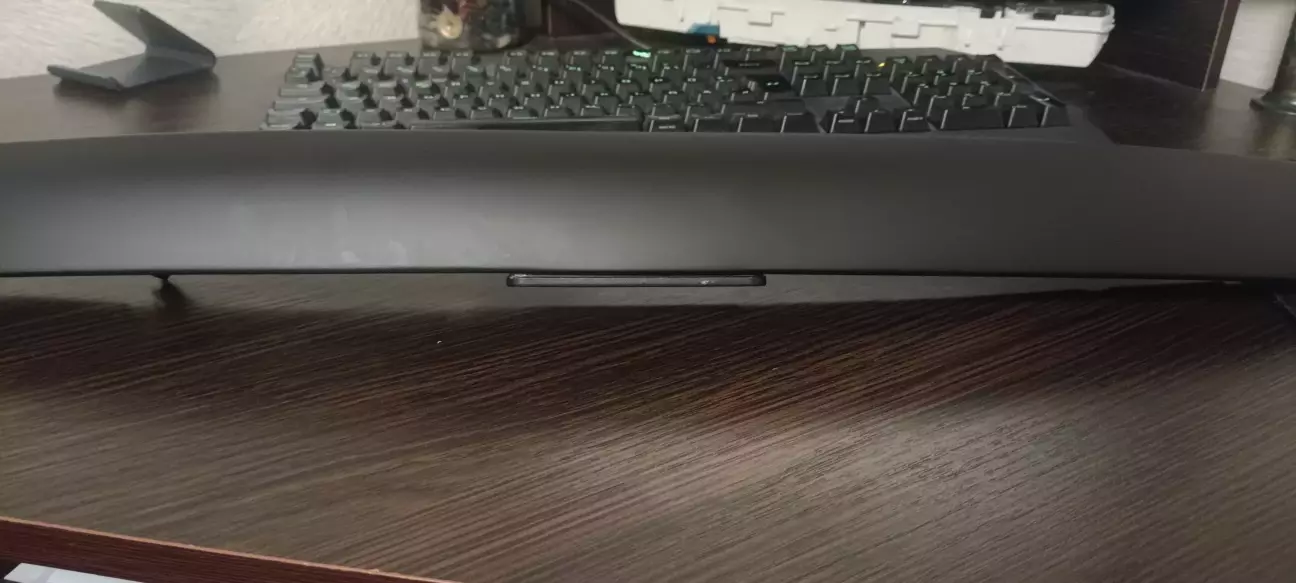

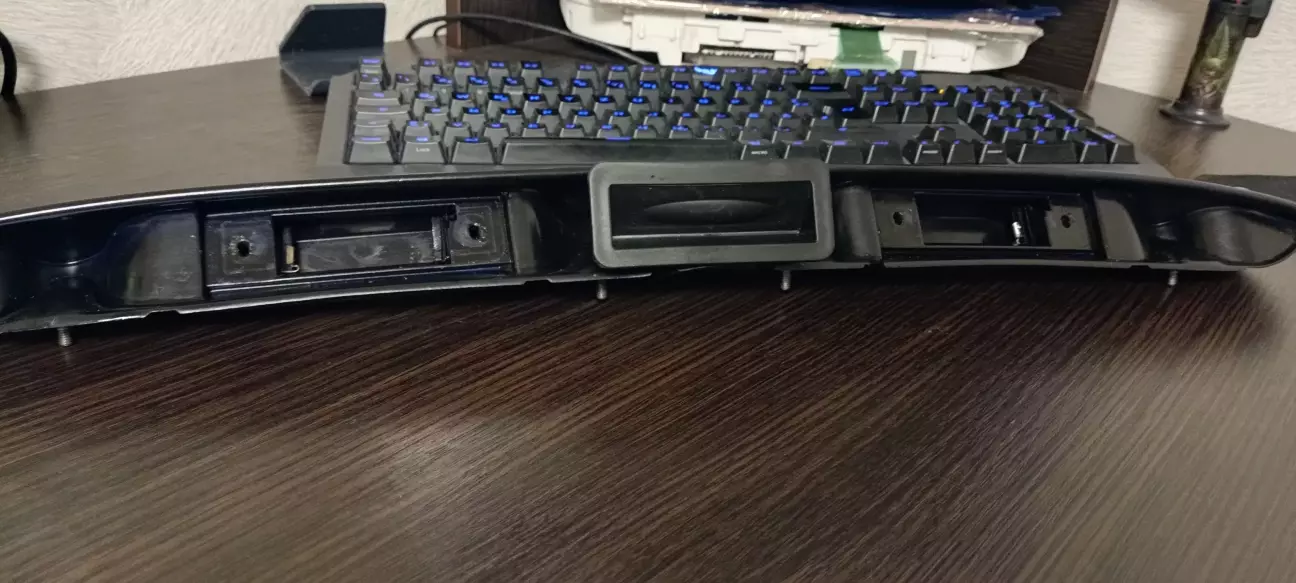

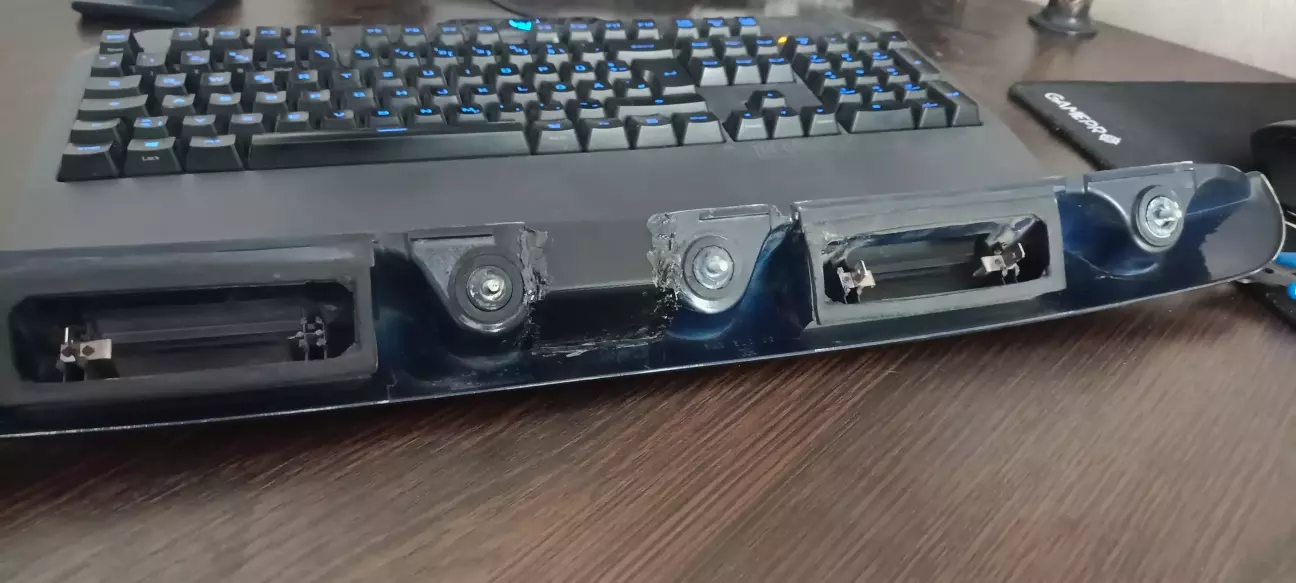

Приміряємо що купили, була б трохи менша був би ідеал

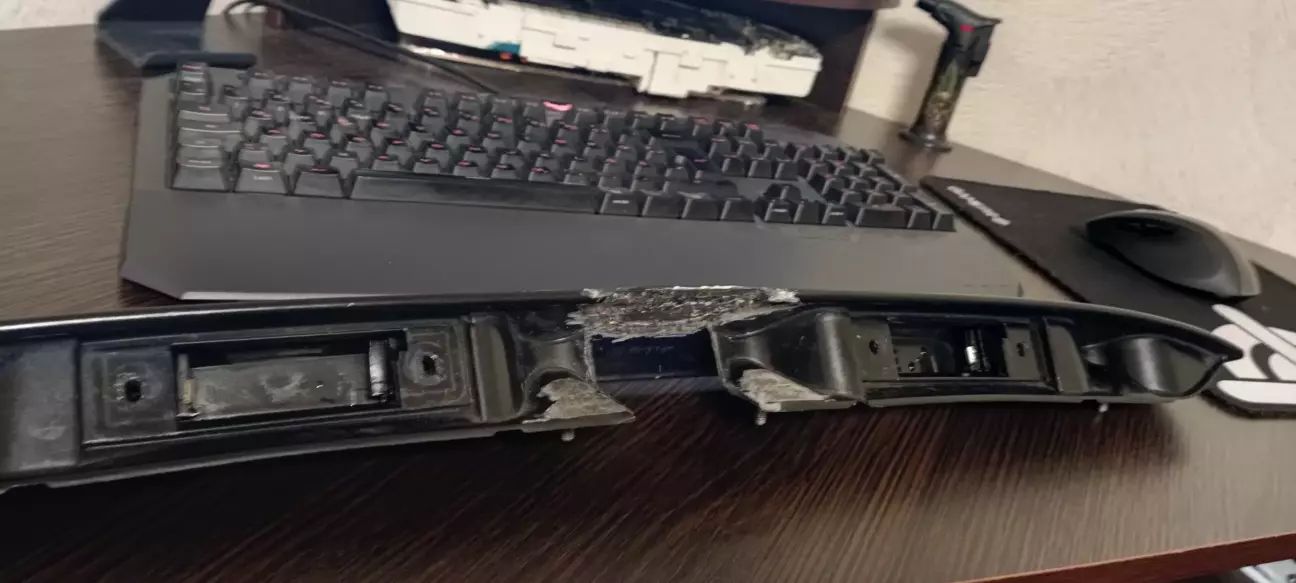

Вирізаємо лишне

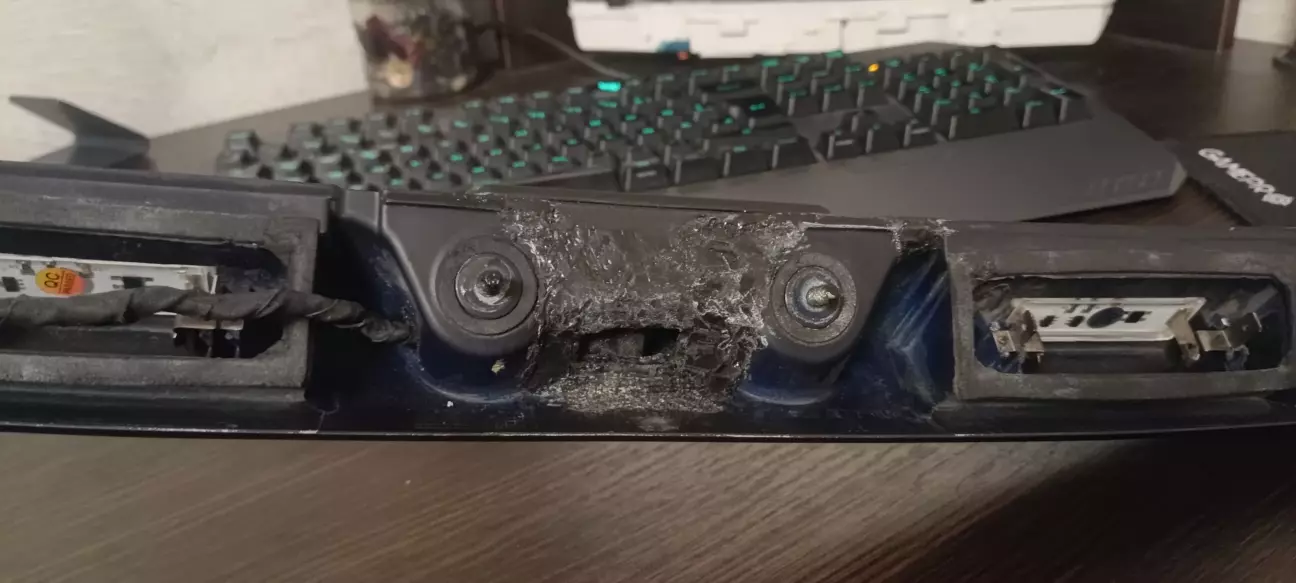

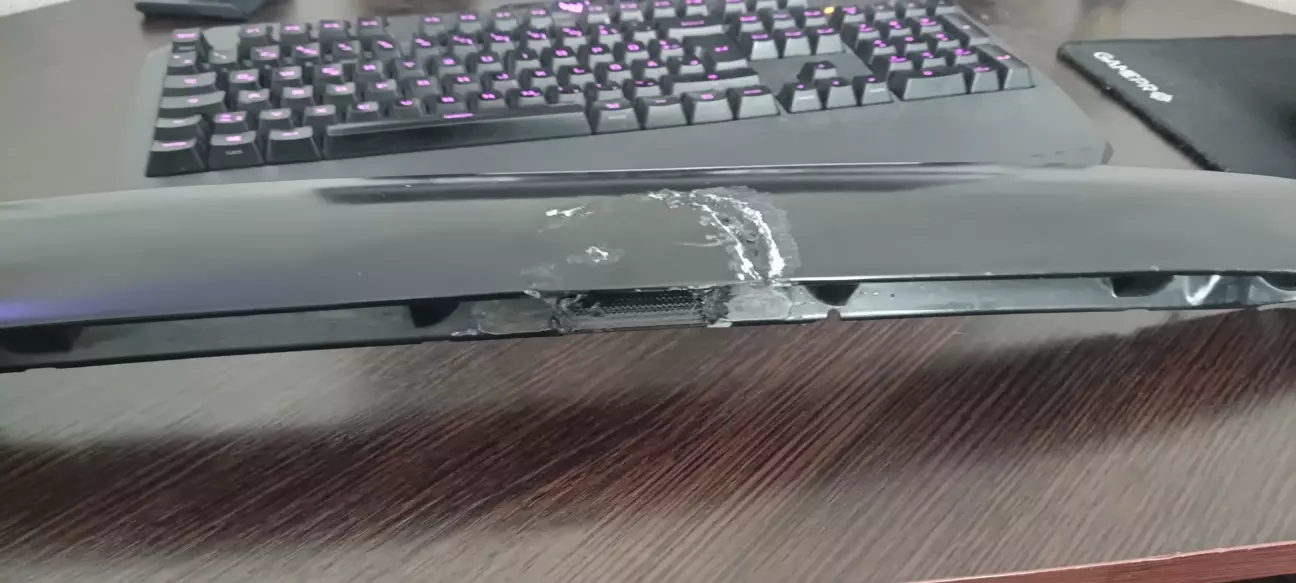

Наче не погано вийшло, шпакло і на покраску

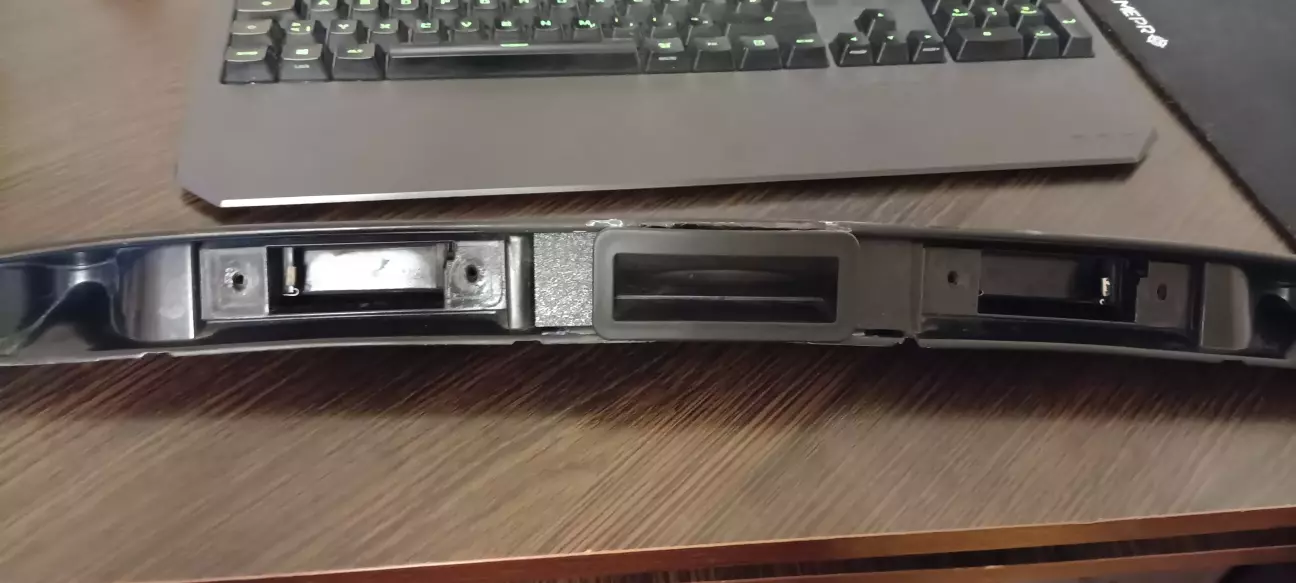

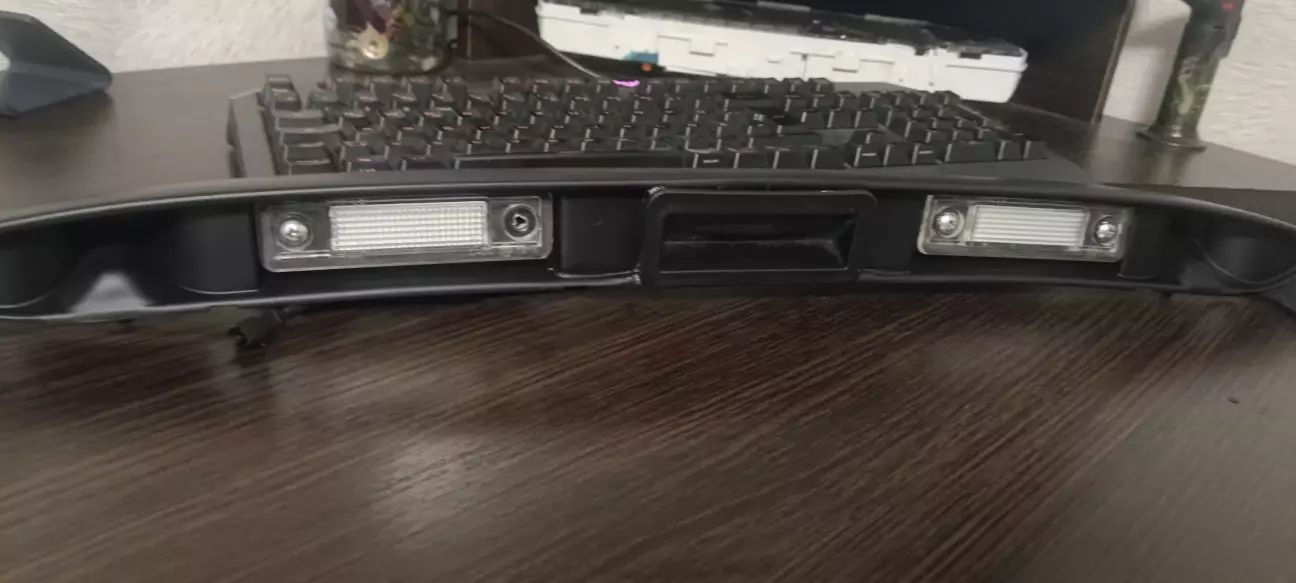

Не ідеал звісно, але на перший час піде

Тепер основна проблема, підключити так щоб кнопка не була завжди активна

І при постановці на сигналку блокувалась

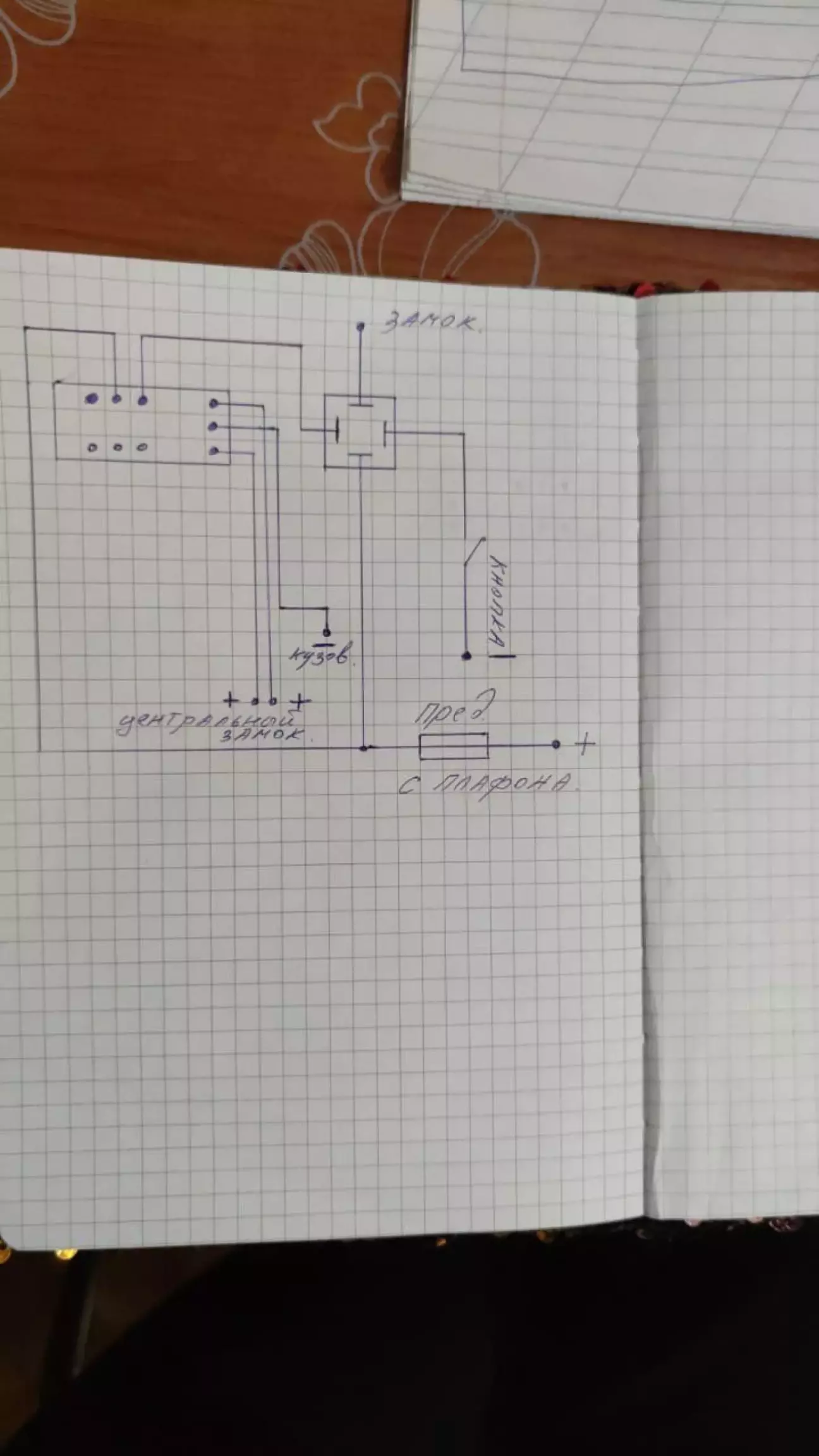

Для цього використаємо схему з бістабільним реле

Підійде будь-яке на 2 котушки 12 вольтове,

Підєднувати будемо до штатного замка ляди, або в кого нема, можна підключити або до кришки бака або однієї з дверей.

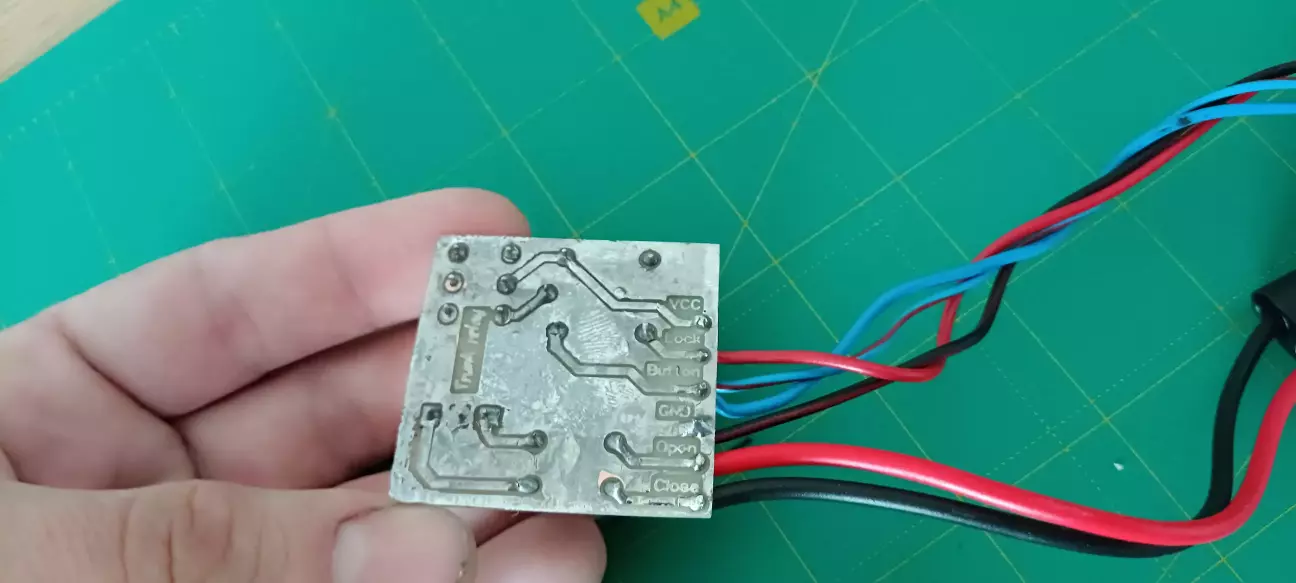

Одразу додав додаткове реле на плату, щоб не використовувати додаткове автомобільне

Ток тут мінімальний, реле має витримати до 7А,ну і по діоду на кожну котушку для захисту

Вийшло якось так, поганяємо, потестимо

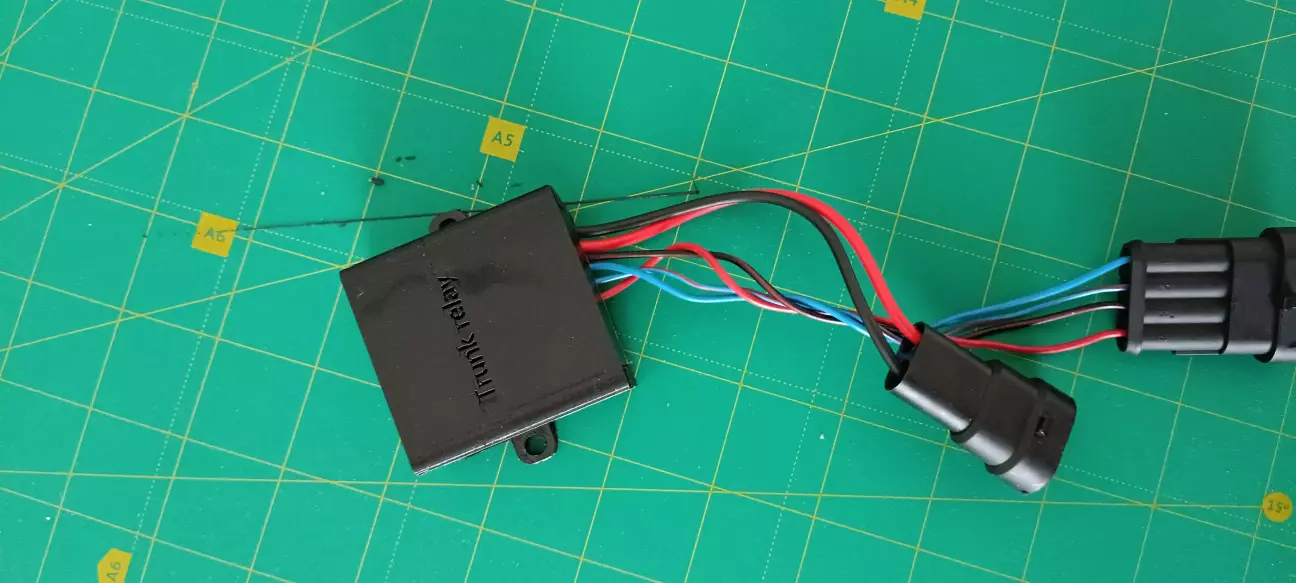

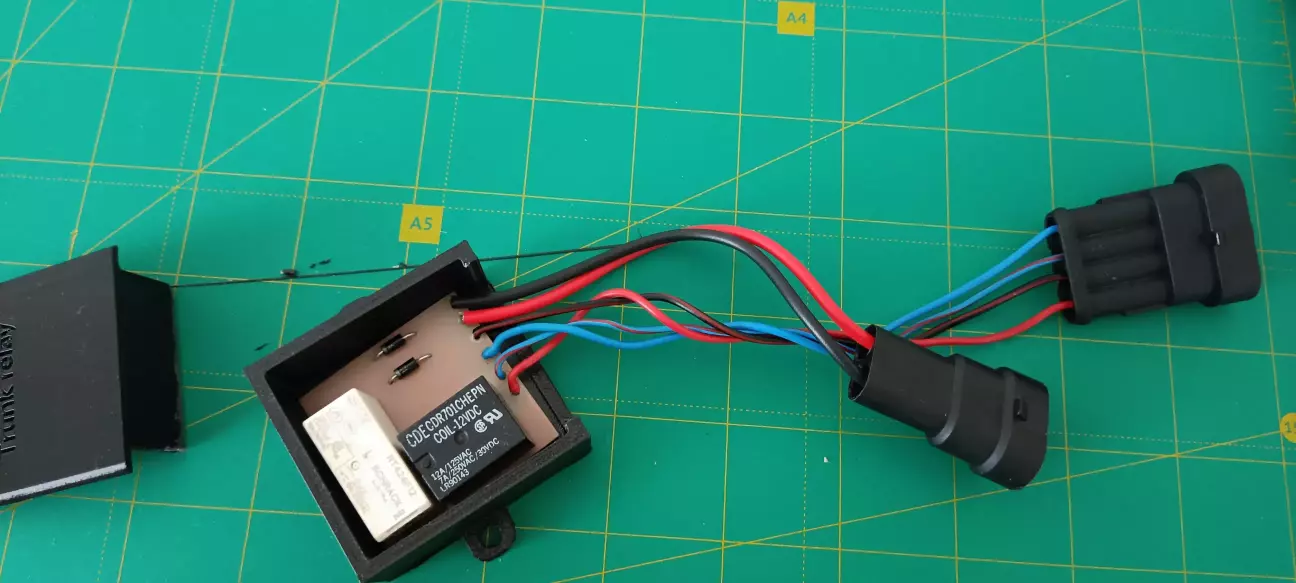

Ну і корпус для більшої надійності

Лишилось встановити і підключити

По підключенню до блока комфорта буде ще один запис
