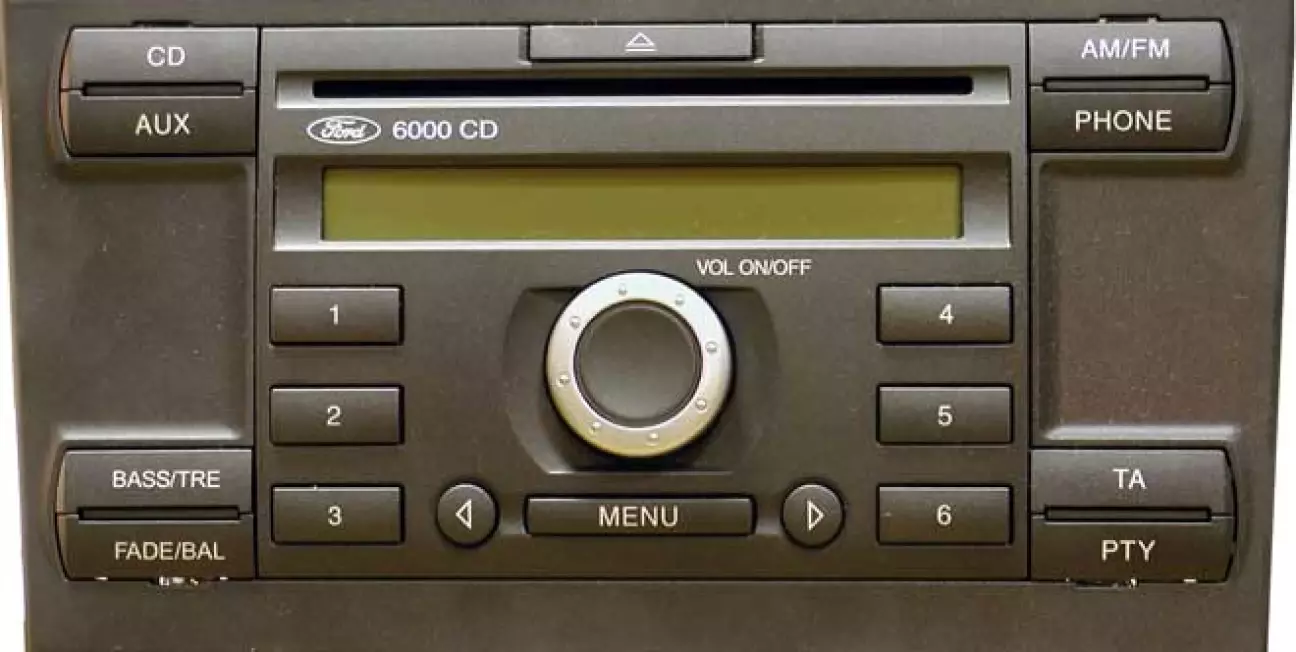

Bluetooth в магнітолу Ford 6000 CD

Доброго вечора 🙃

Сьогодні напишу як я ставив блютуз в штатну утюжну магнітолу.

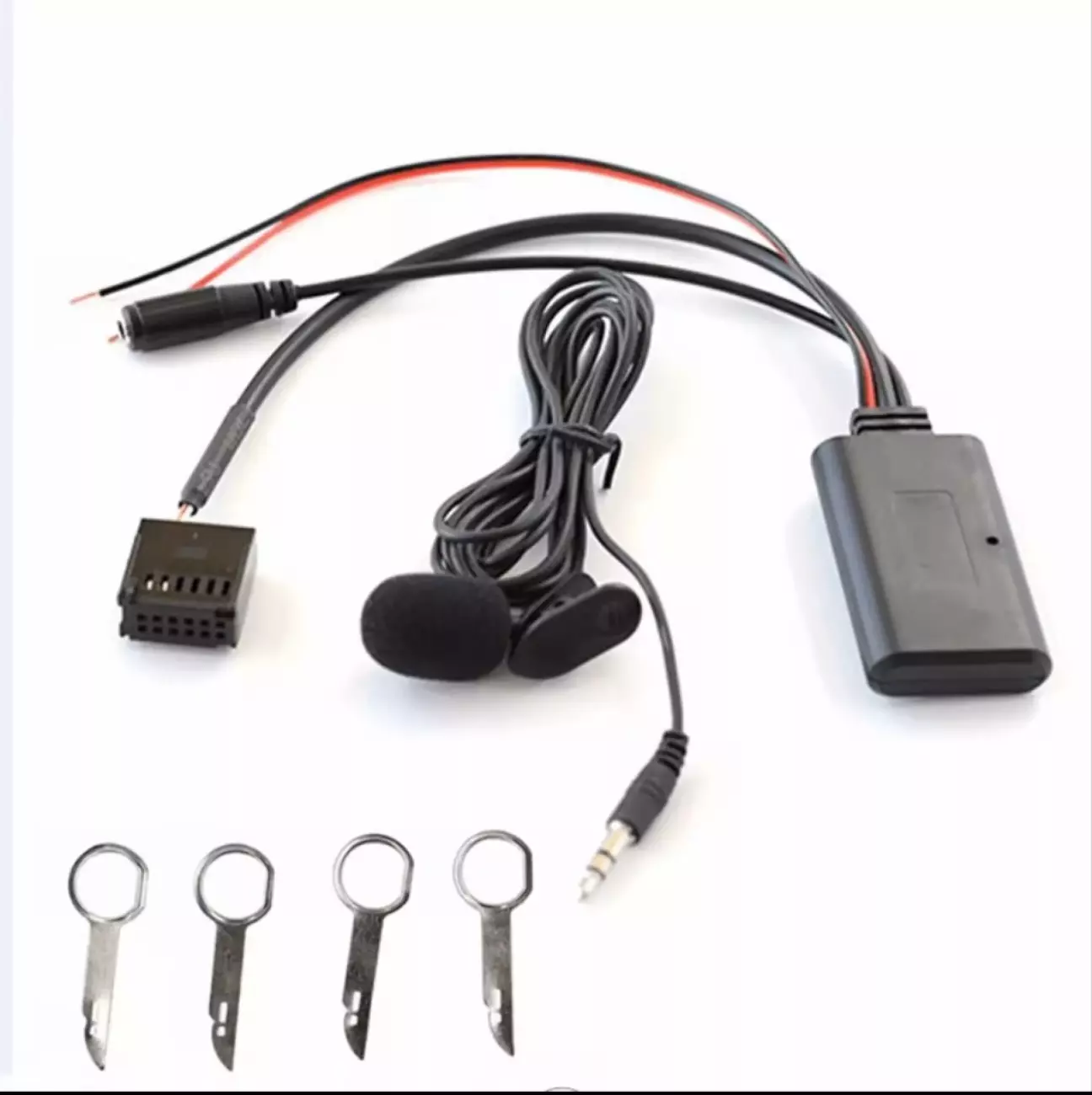

Для цього ми йдемо на алі і замовляємо таку штучку.

Можна було б знайти з повноцінним роз'ємом магнітоли, але там є свою н'юанси. Воно сильно дорожче і з якістю проблеми, та і люди в відгуках жалувались що перестає працювати мультимедія на рулі і що він робить постійно, незалежно від магнітоли.

Коли все прийшло почномо пірідєлувать.

Для початку знамемо клемму акумулятора від гріха подальше, машина вумна ще їй щось не сподобається, ну його.

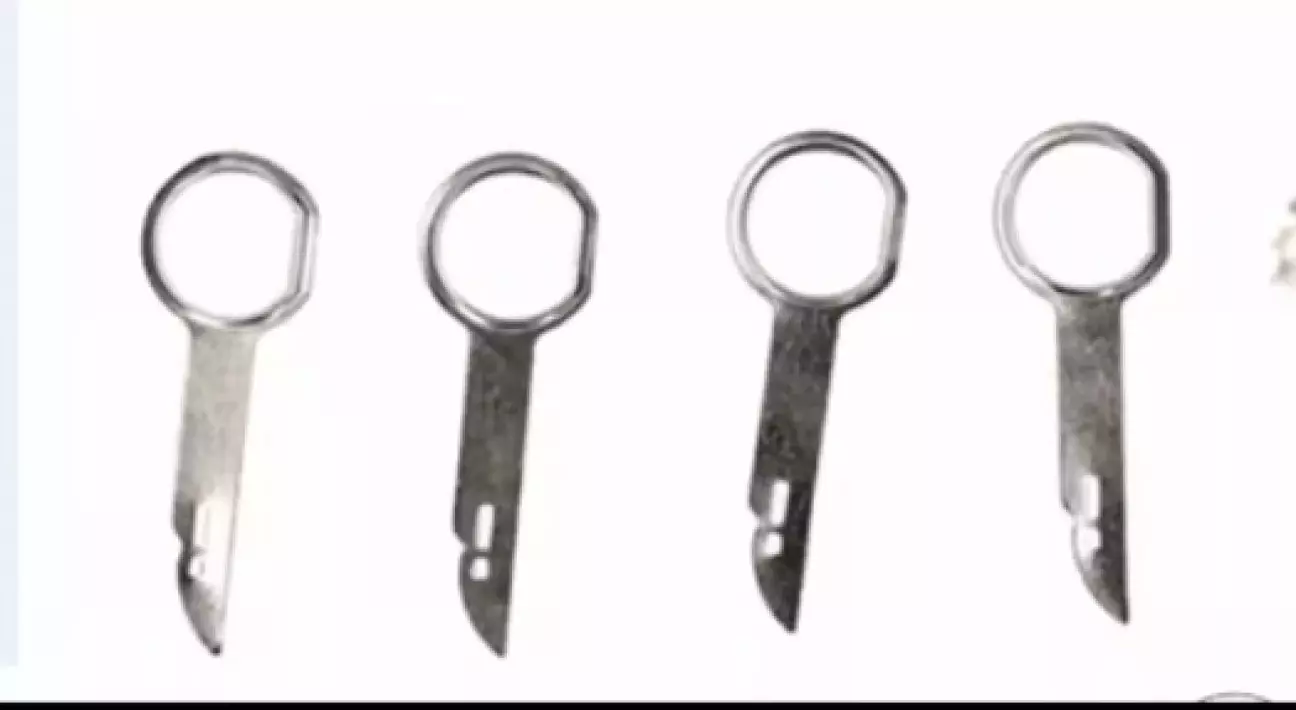

Потім берем такі штучки.

І вставляємо в спеціально замки для демонтажу, фігурною стороною в сторону магнітоли, язички відійдуть і магнітолу можна витягнути.

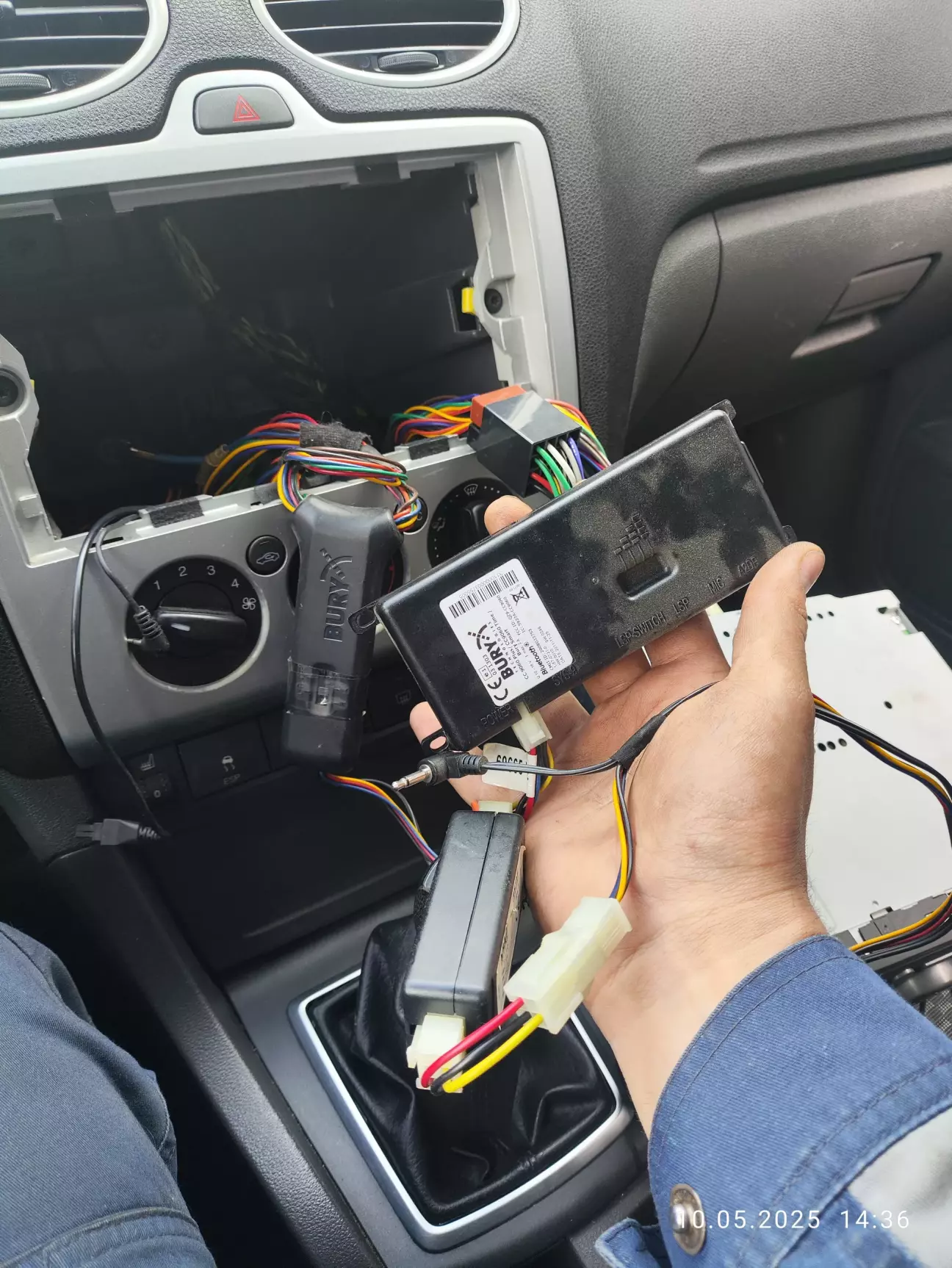

І тут я замітив що там якось багато якихось нерідних блоків.

Як вияснилось це система гучного звязку блютуз, типу "вільні руки"  демонтуємо, всеодно воно не робило, ну або я не розібрався з ним.

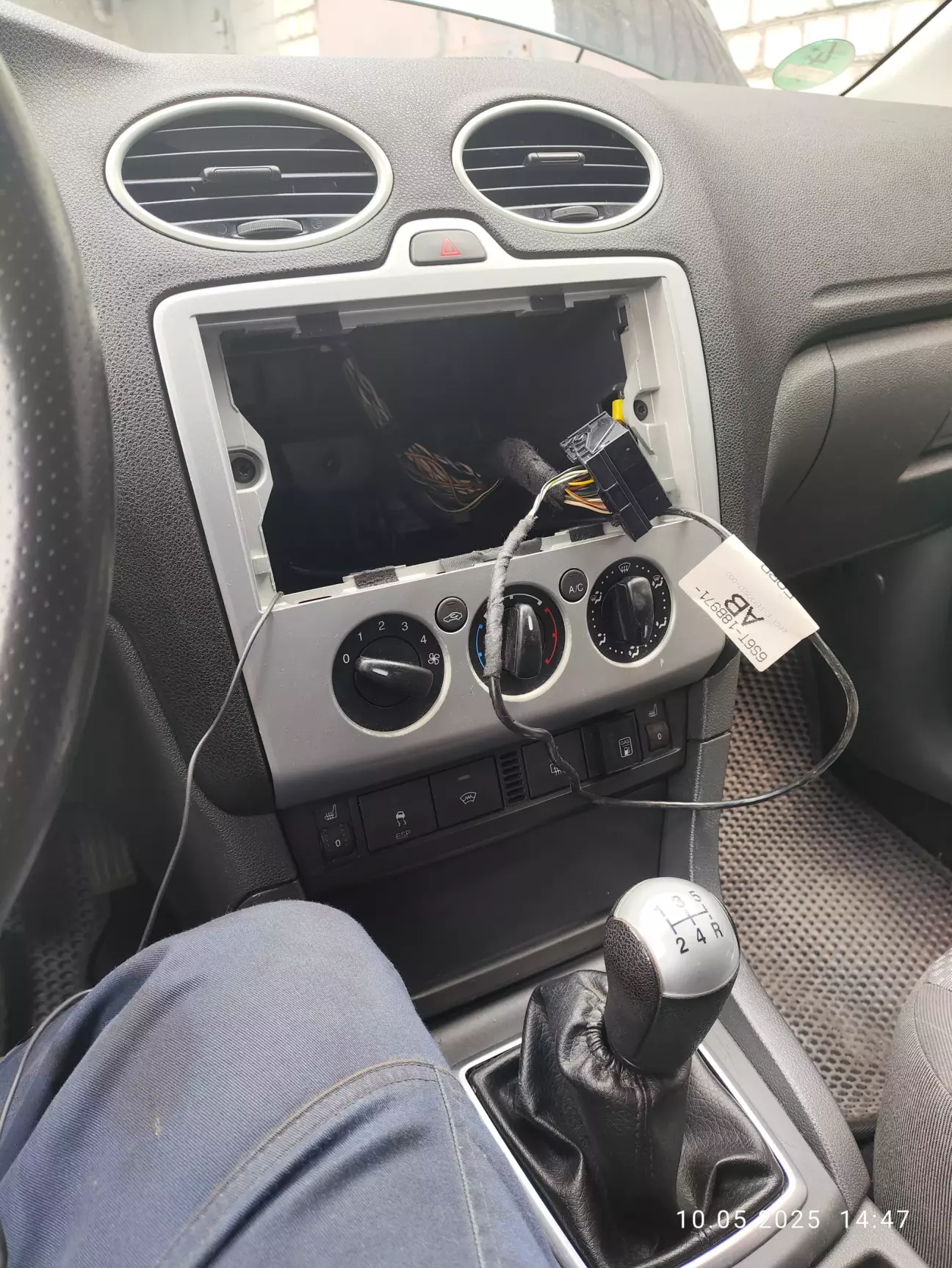

Потім витягємо рідний аукс роз'єм і вставляємо наший.

Тепер саме цікаве куди мені тулити живлення модуля. В ідеалі би зробити так щоб при вмиканні режима аукс живлення подавалось на модуль, але малою кров'ю таке не зробити, а упарюваться я не хочу. Тому вирішив "+" живлення почепити на АСС а "-" живлення на якусь сигнальну землю.

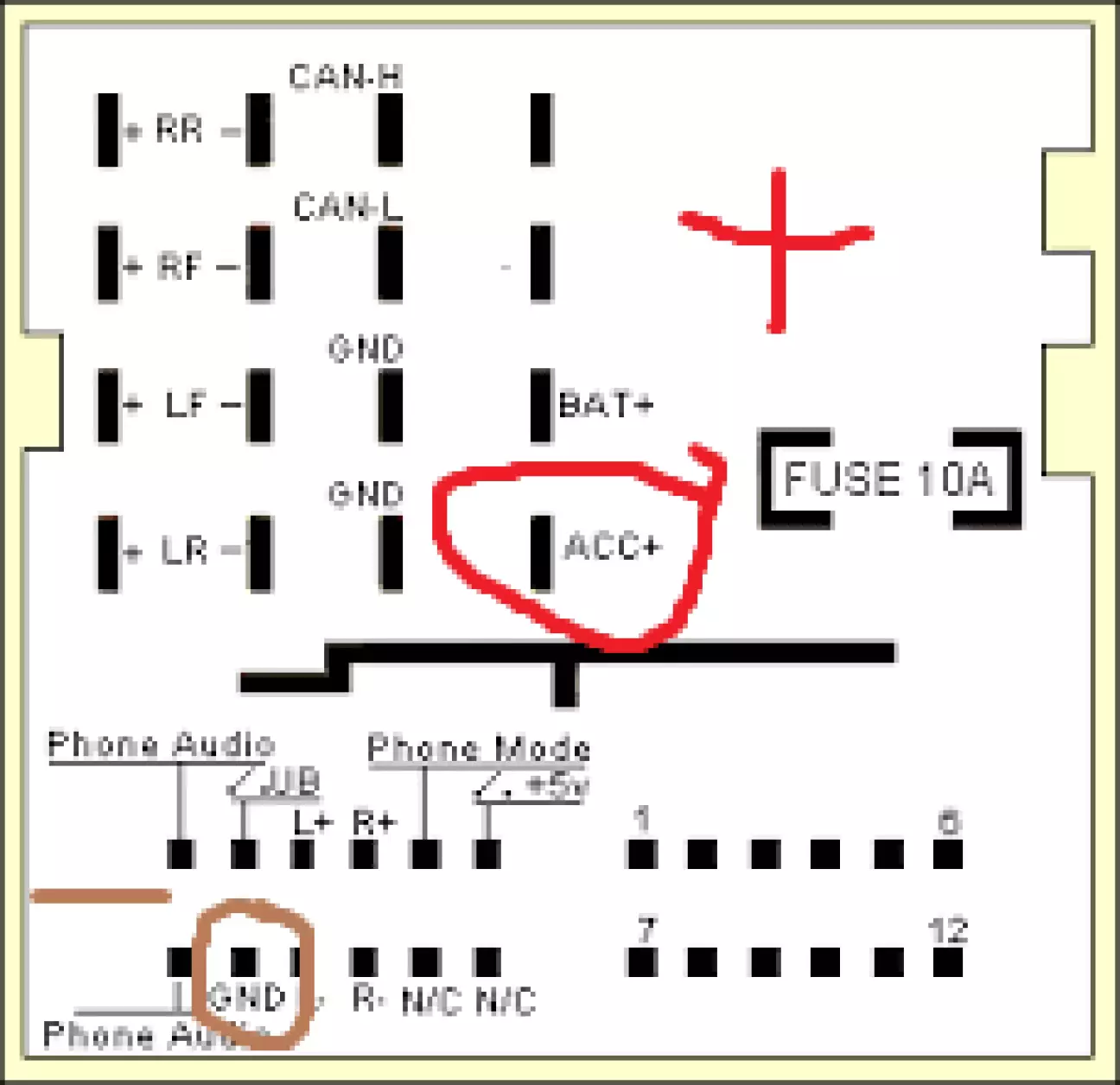

Нижній правий роз'єм то і є аукс до речі.

Наскільки я пам'ятаю то жовтий із зеленою полосою то є АСС, а коричневий з жовтою (або наоборот) то є мінус (краще перепровірте по місту).

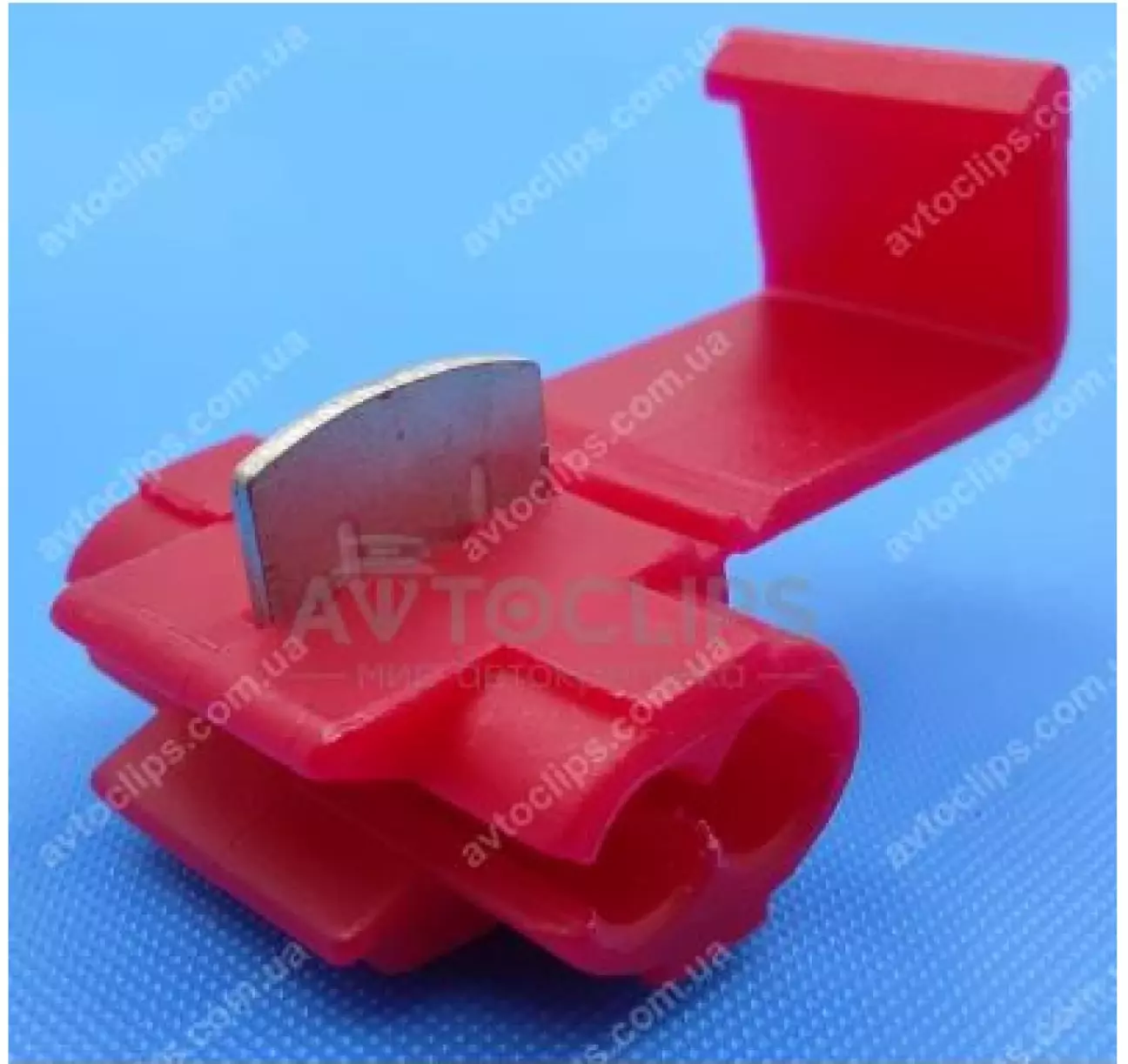

Підключив я своїми улюбленими швидкозажимними штуками щоб не різати проводку.

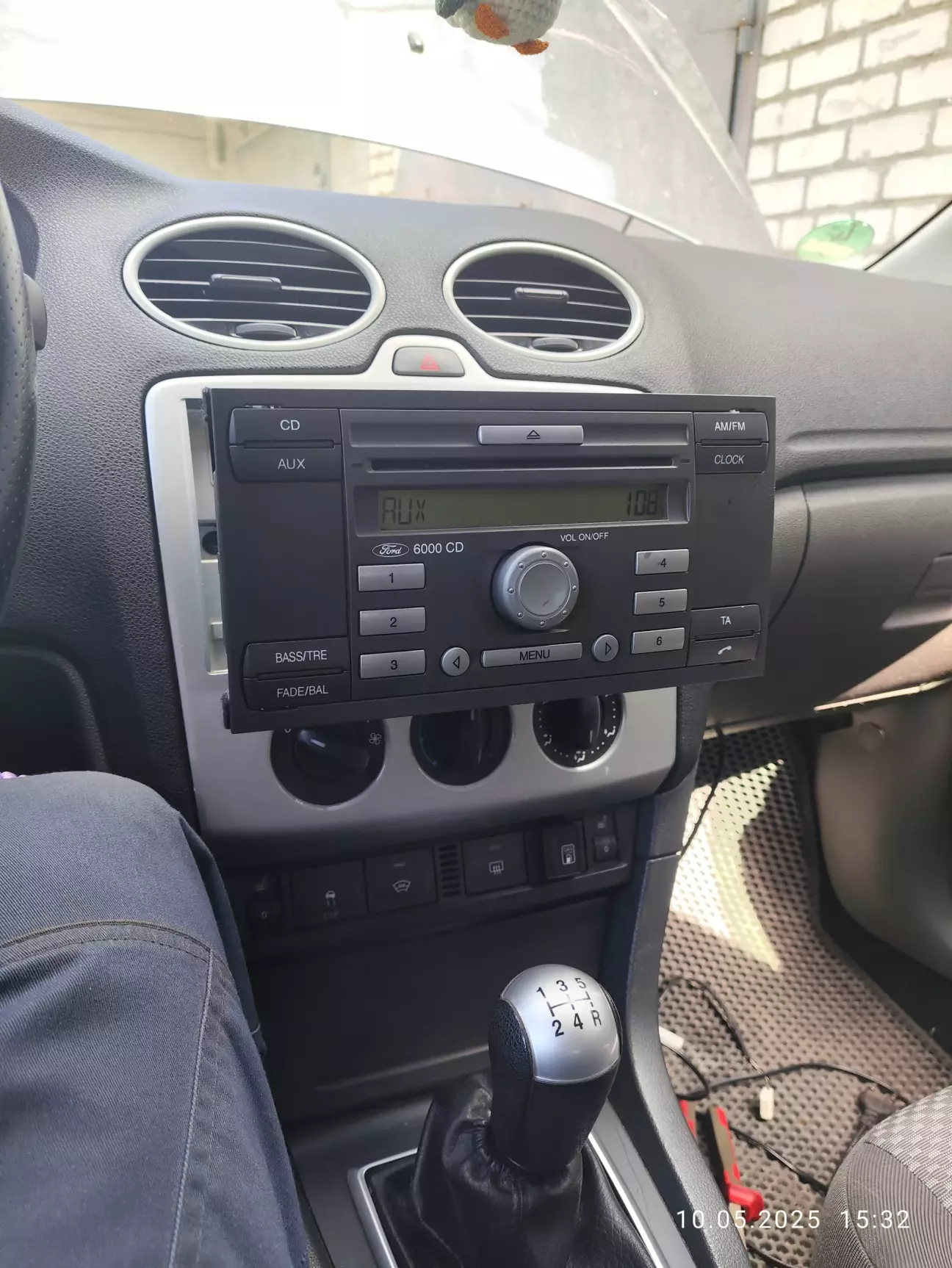

Ну і тепер підключаємо магнітолу і перевіряємо.

Після скидання напруги скоріше всього вас буде чекати неприємний сюрприз, магнітола запросе код. У мене в книжці код був, але мені було впадло йти додому тому знайшов другий метод .

Код генерується з серійного номеру, в інтернеті є ресурси для цього, не будемо зациклюваться.

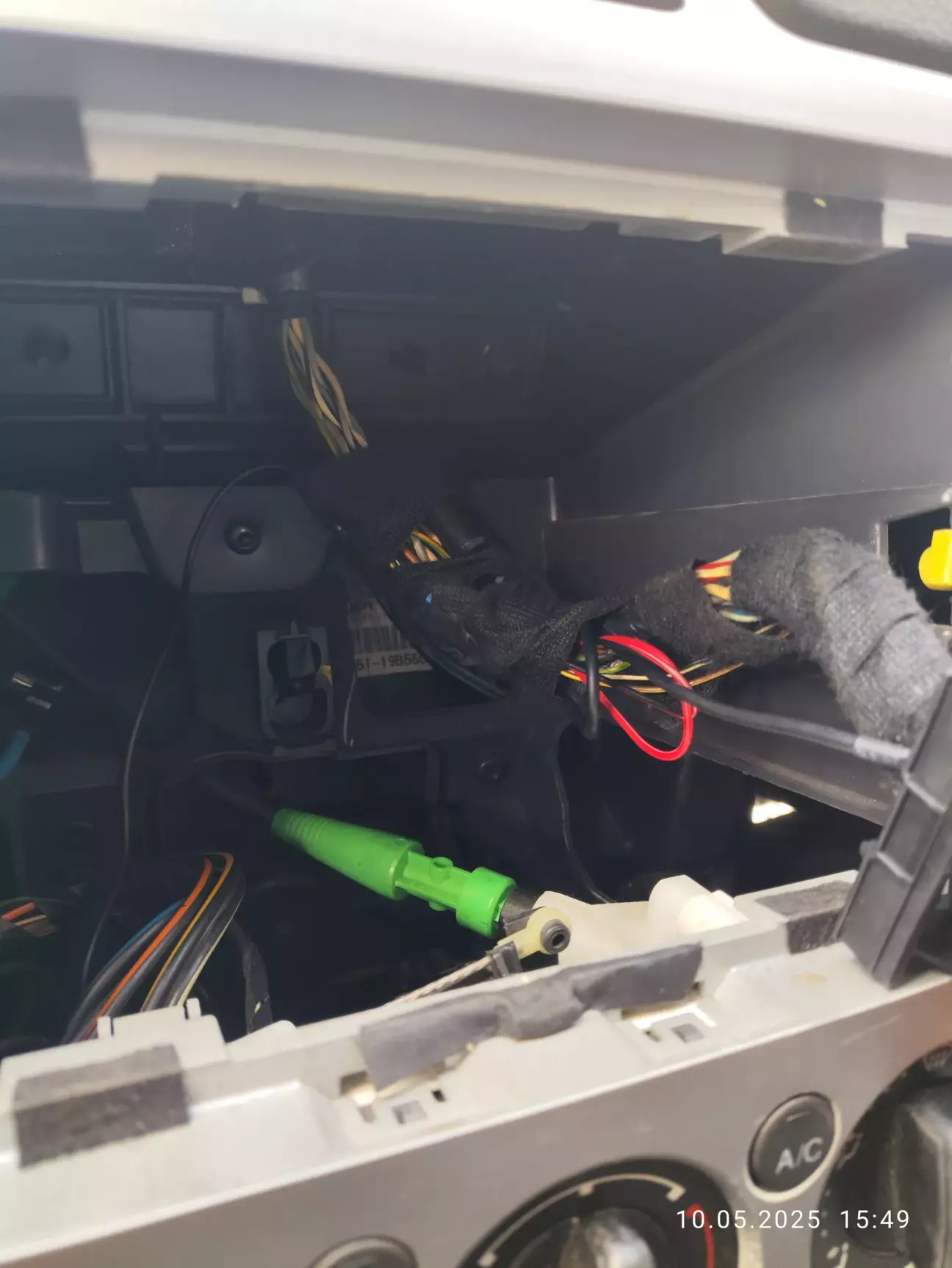

Після перевірки все розбираємо і змотуємо щоб не тарабанило там.

Ну і тепер чистова зборка  🙂

Зібрали, нічого не поламали, все працює, нраіца.

Блютуз тепер працює тільки коли замок запалення в положенні АСС, або в робочому режимі. Не сильно вдобно, але краще чим коли він весь час працював.

Тепер трошки того що я наслухав. Бракує сигналу з модуля, амплітуда мала, регулятор гучності як мінімум раза в 2 більше потрібно викрутити, але ще біль бісяче це те що чути цей мерзотний блютузний фон. На жаль від нього нікуди не дітися, та і чути його на тій гучності що я слухаю музику ледве коли пауза між піснями.

Дякую за увагу, далі буде.

Мирних ночей.
