Доработка динамиков Ground Zero GZCS 8.7 CX

Я їжджу на Jeep Renegade
Харків, Україна

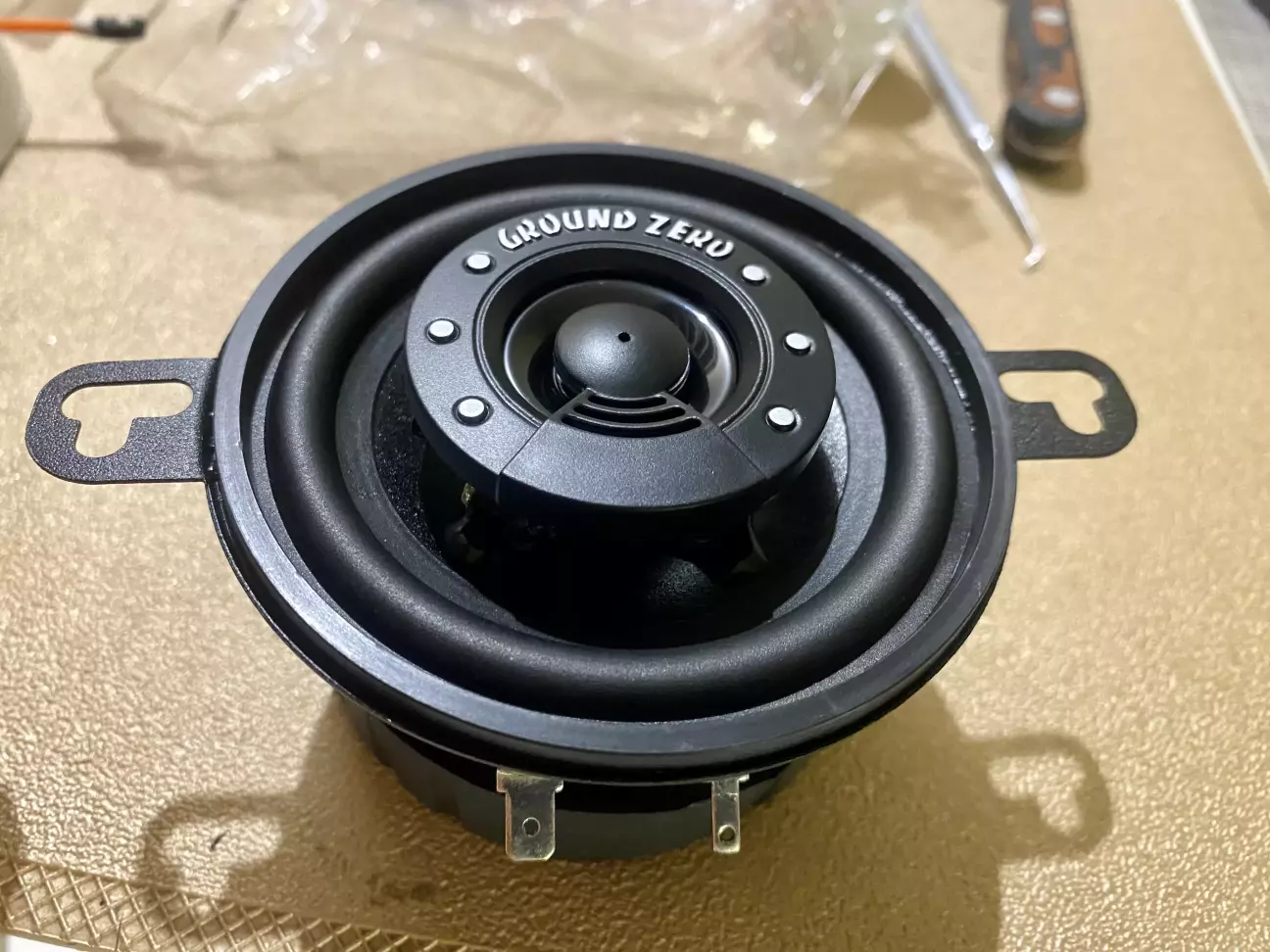

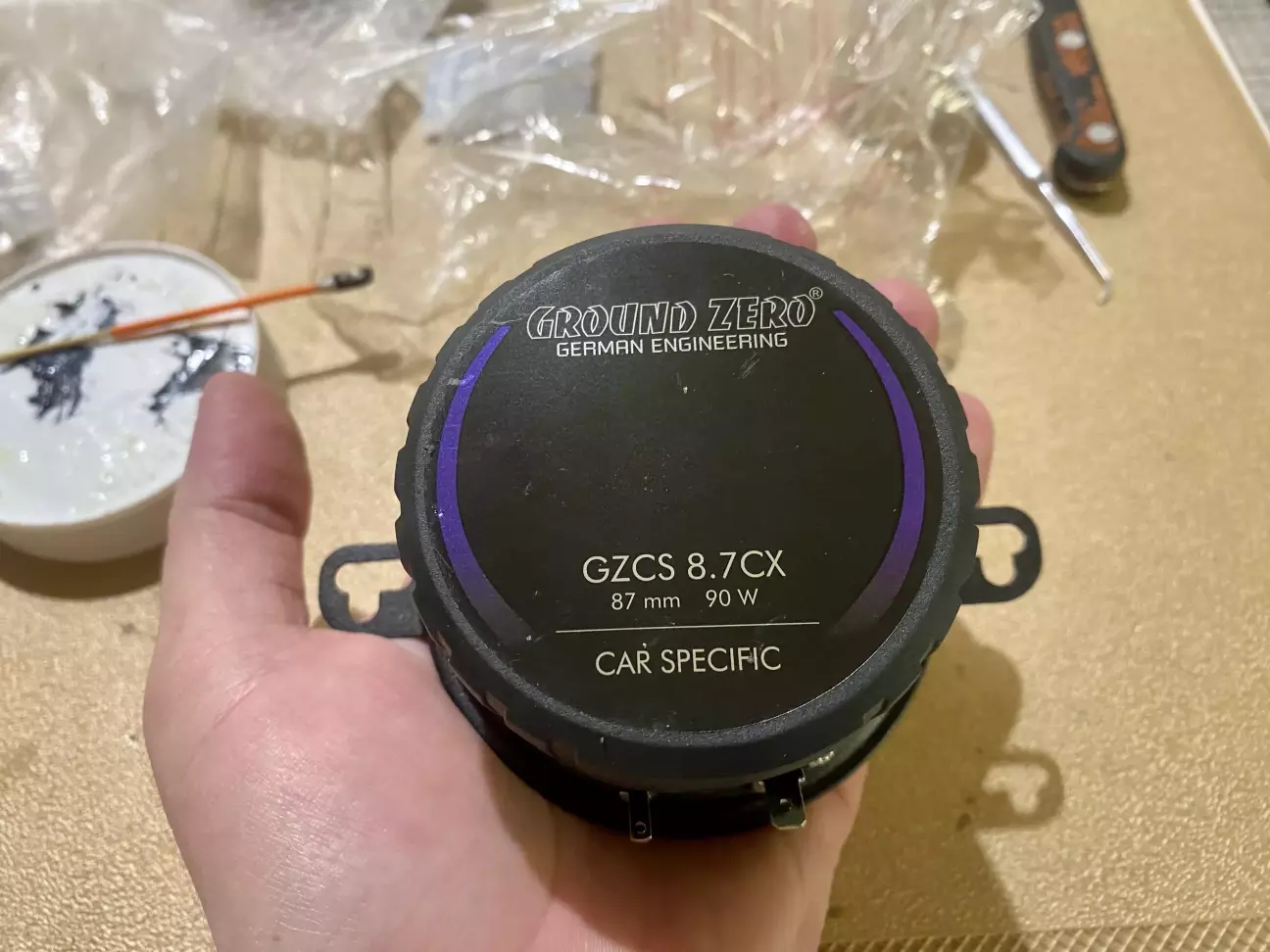

Читал тут намедни в одном из бортжурналов что хвалят эти динамики, ну и решил их в руках подержать.






Из хорошего:

 - диапазон частот неплохой, играют до 16кГц.

 - чувствительность чуть выше заводских динамиков. Но не слишком. Резистора в 2 Ома должно хватить если будут сильно шуметь.



Из плохого:

-частота воспроизведения стартует со 100Гц, а это значит что частоты 100-800Гц будут пересекаться с динамиком двери.

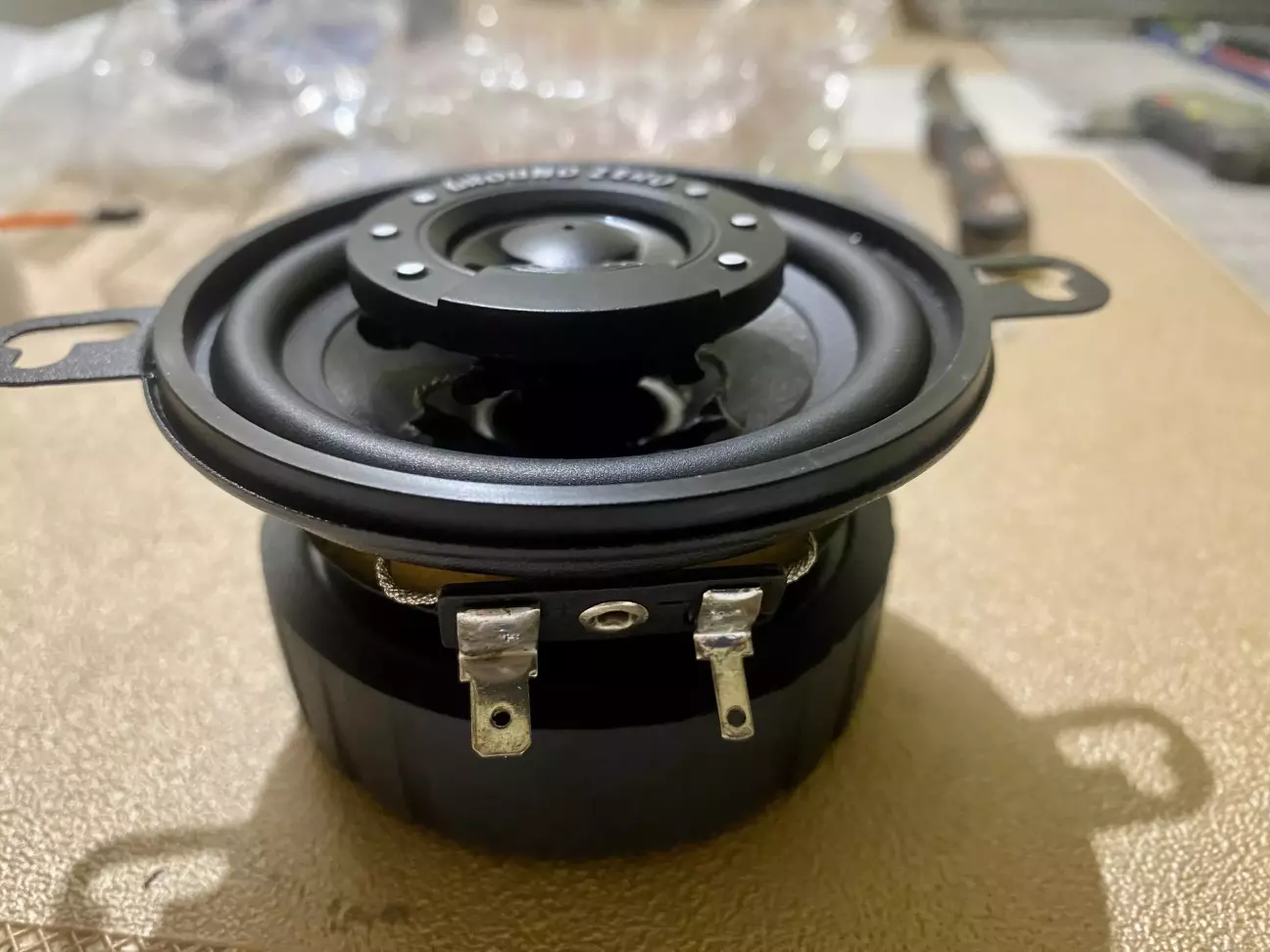

 - динамик как уже можно было понять двухполосный. Обе полосы завязаны в одну цепь. К примеру если я захочу на среднечастотнике отрезать всё что ниже 1000 Гц, то это повлияет на частоту среза пищалки, так как на ней в завода стоит фильтр первого порядка (конденсатор неизвестного номинала).


Методика решения проблемы:

 - разбираем динамик

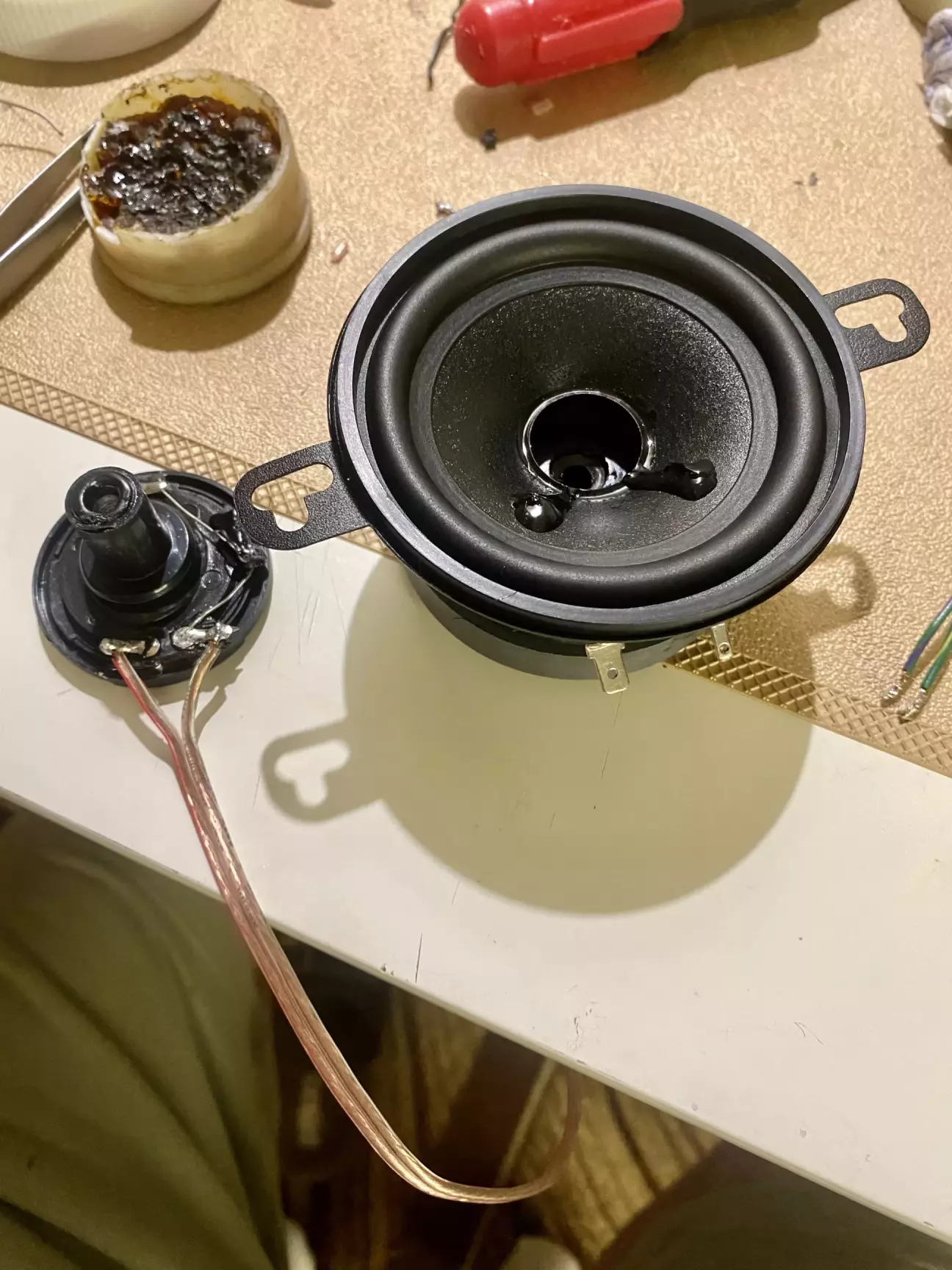

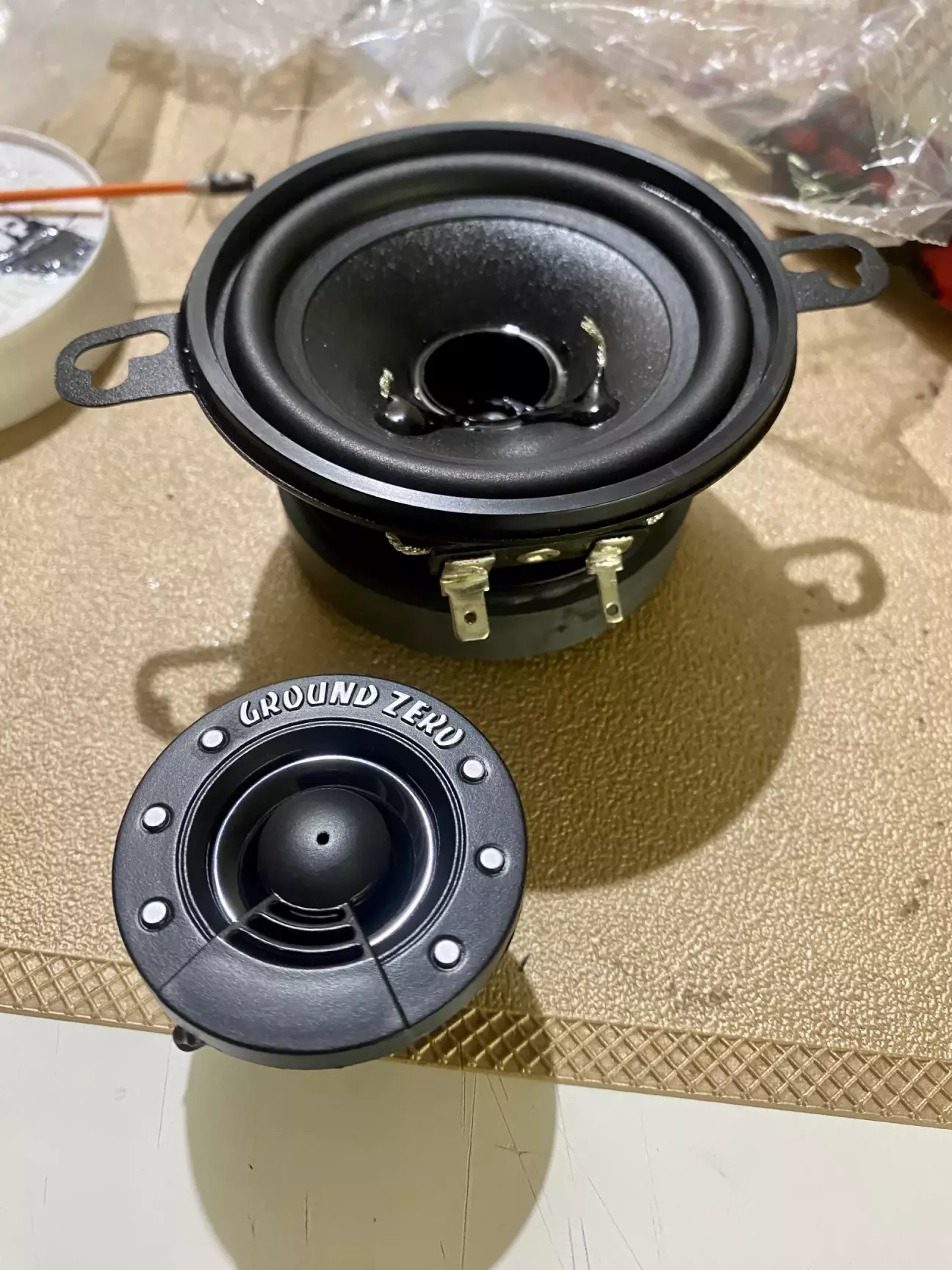

 - отрезаем пищалку ножницами

 - оголённый контакты на среднечастотник

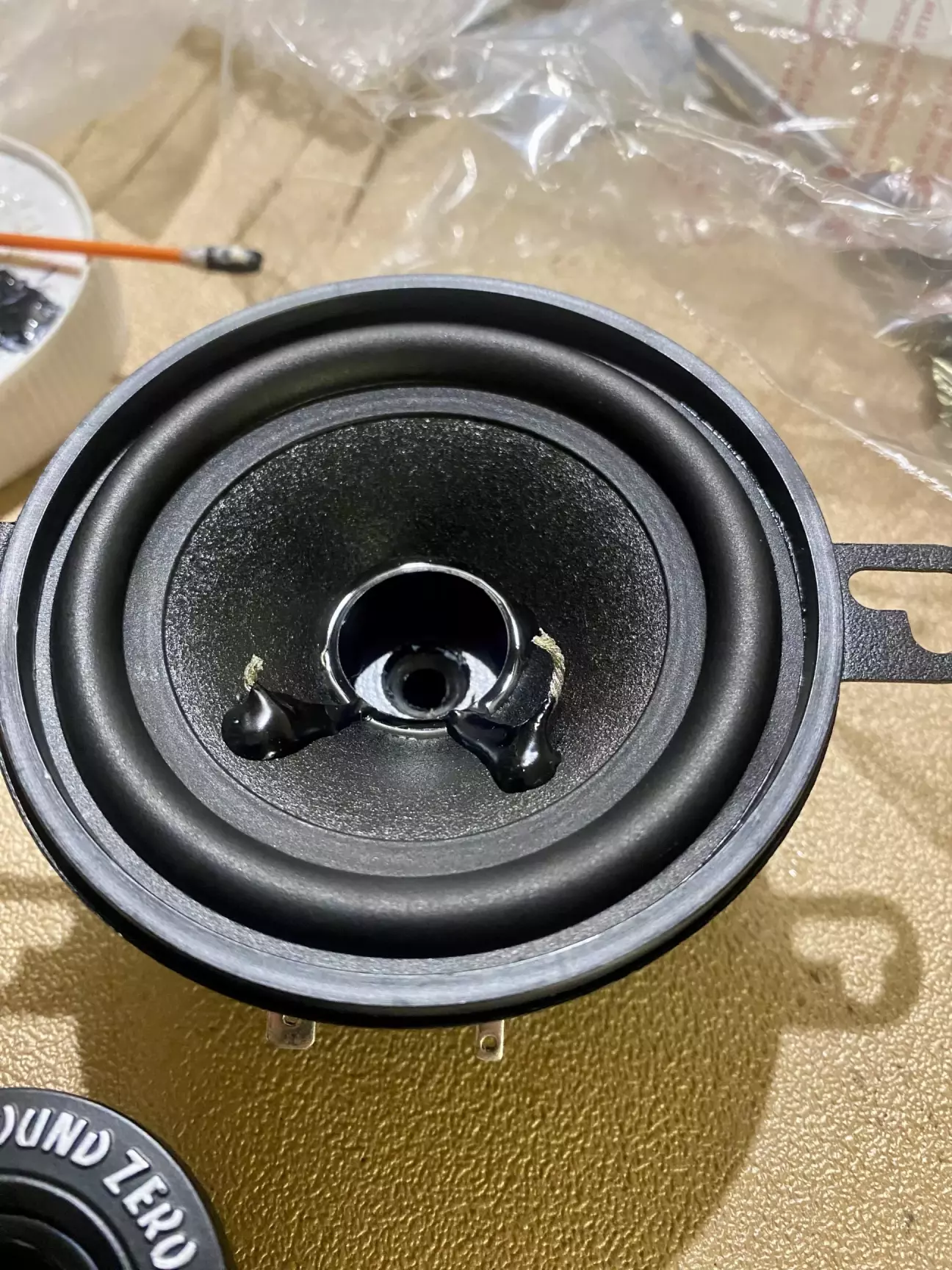

 - замазываем герметиком чтоб они не портились

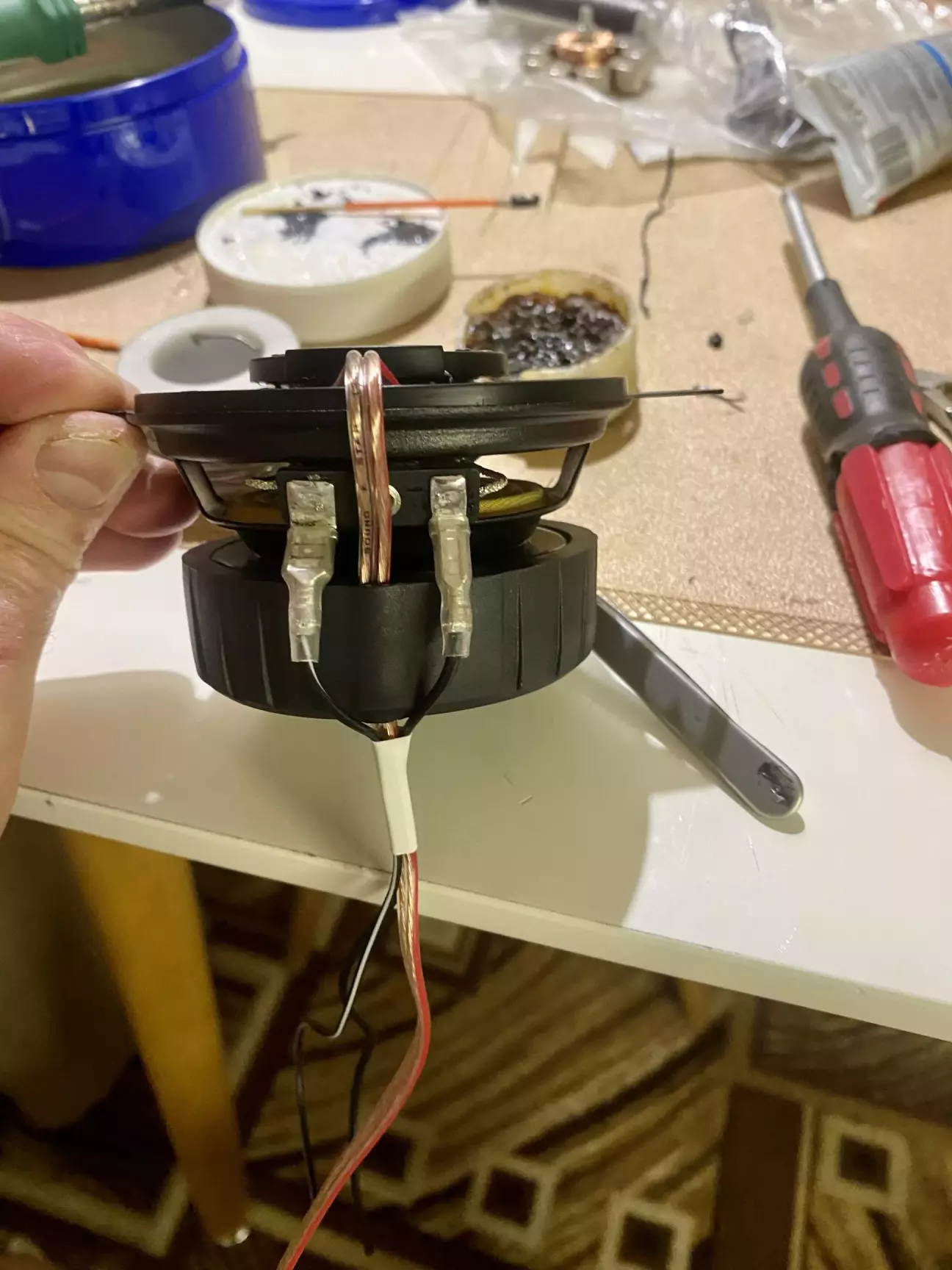

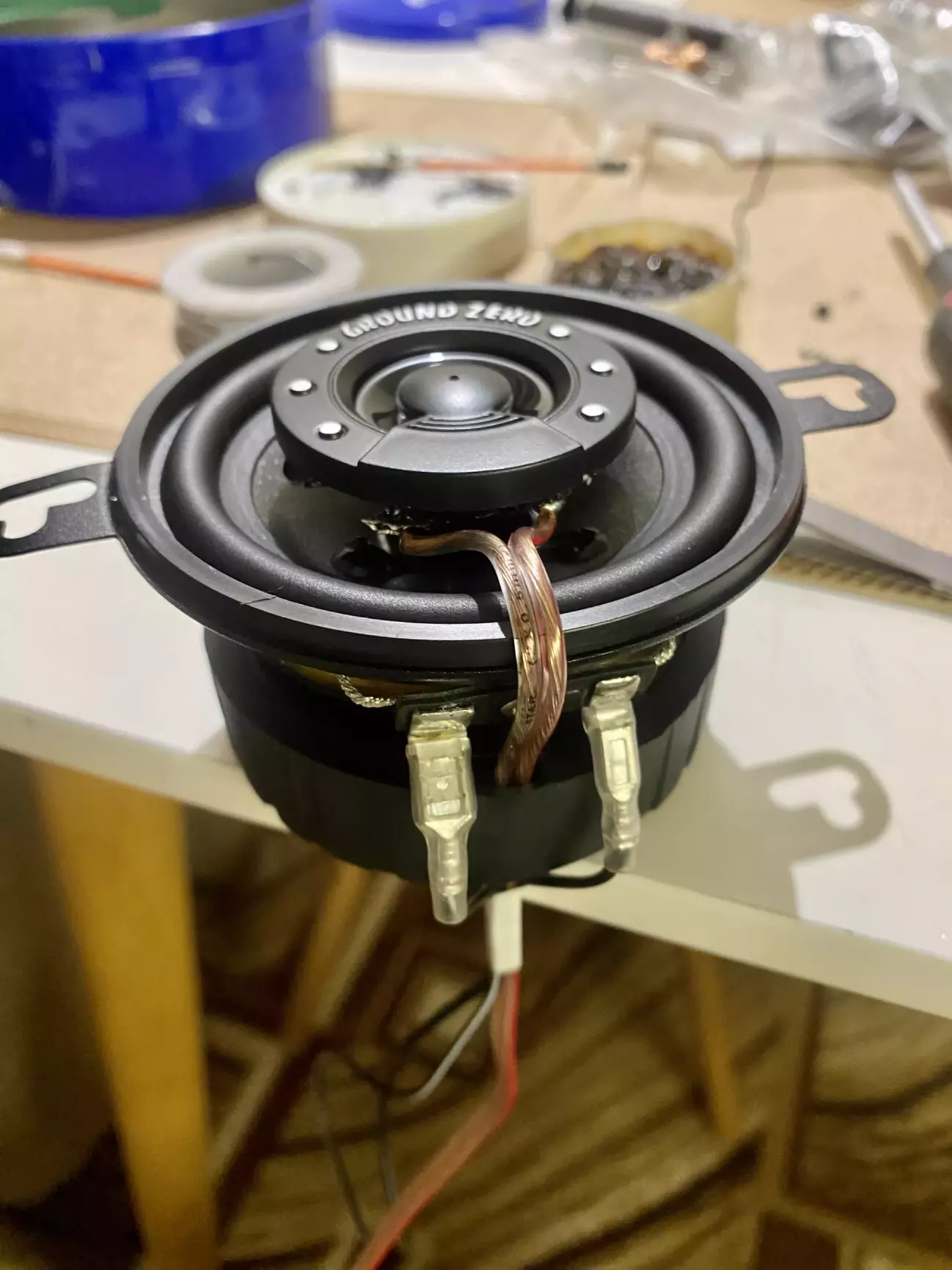

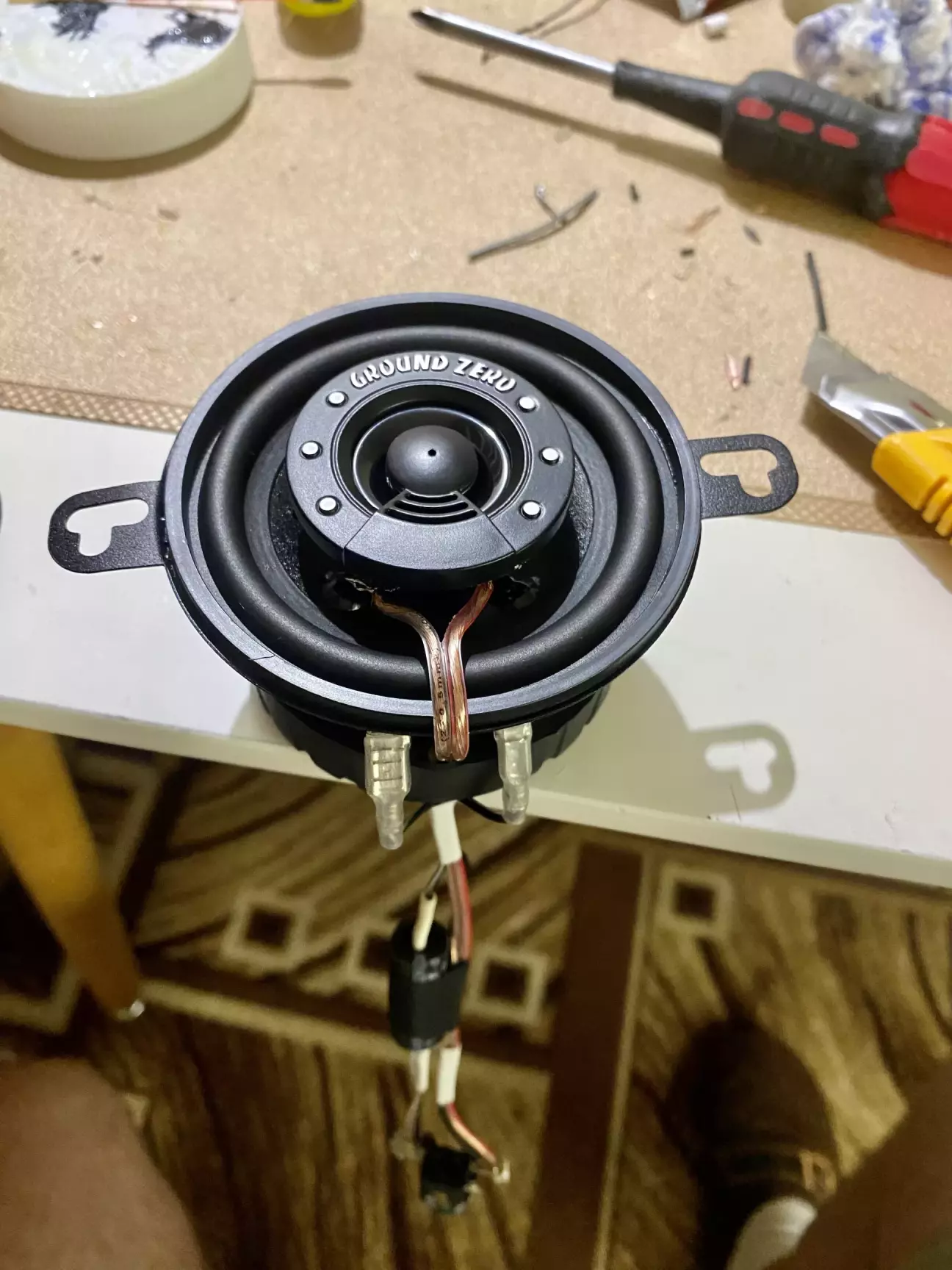

К пищалке паяем отделений шнур. Таким образом можно будет соединить 2 полосы динамика в одну цепь с использованием отдельных фильтров.
в качестве фильтра использовал конденсатор номиналом 47мкФ. Он даст мне срез на уровне 850-900Гц. Идеально подойдёт под мид-Басс со срезом на 800Гц.









Вот теперь они будут петь!
Теперь есть возможность регулировать срез на своё усмотрение.
2 полосы динамика имеют разные выходы и можно их настраивать как угодно!

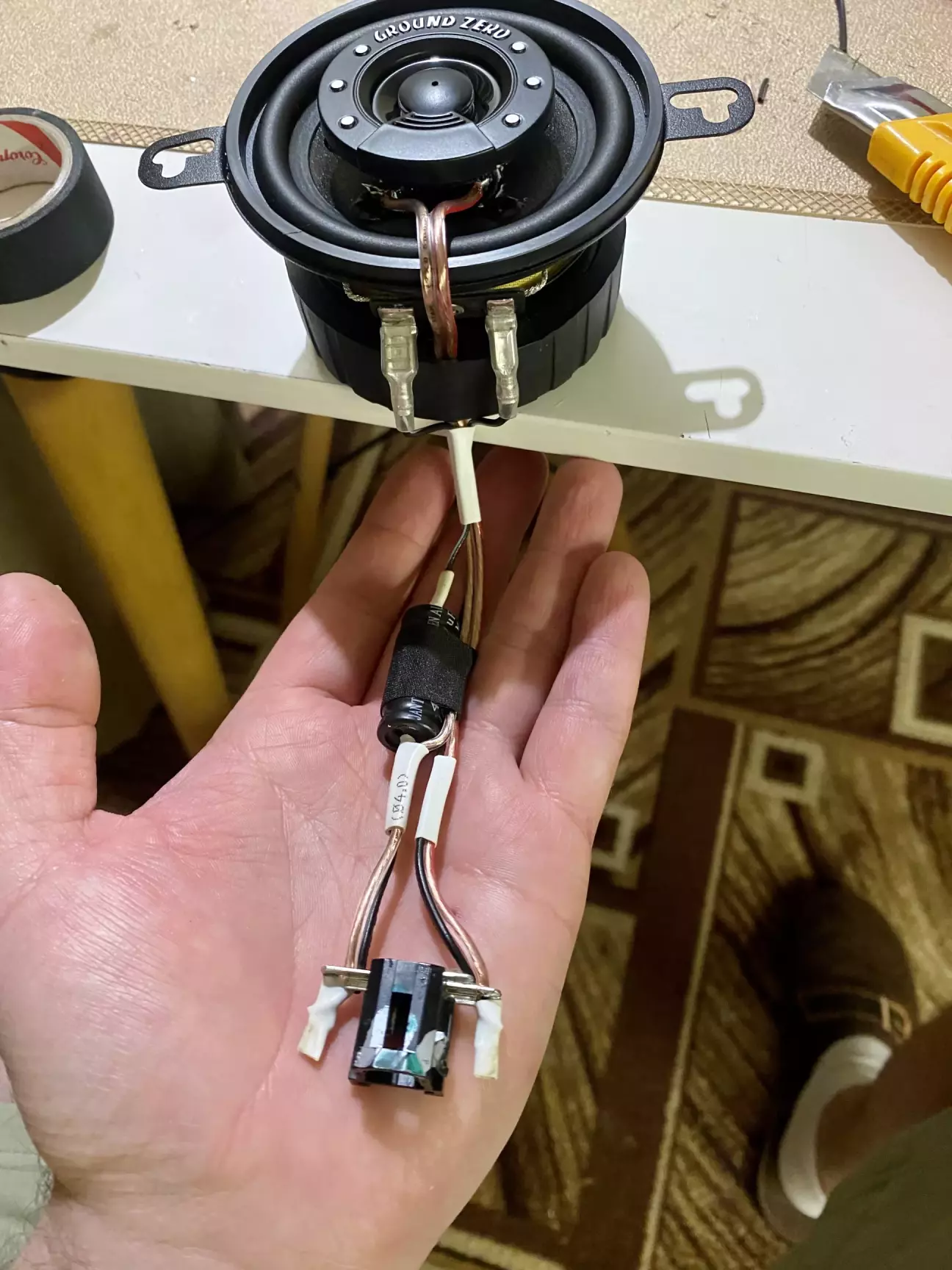

заодно подключил с к фиатовский коннектор который отковырял от старого динамика.

Всем мира и добра!!!


Ціна питання 2000 UAH,
Опубліковано: 11 травня 00:49
3 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Nice job!
А я взагалі вважаю лайном ці коаксіали)))
Сподіваюсь дрібна сіточка є, щоб захистити котушку від попадання сміття? :-)
1
11 травня 17:20
Я їжджу на Jeep Renegade
KT315
Nice job!А я взагалі вважаю лайном ці коаксіали)))Сподіваюсь дрібна сіточка є, щоб захистити котушку від попадання сміття? :-)
KT315, полностью поддерживаю. Сеточки разумеется никакой нет.
Любым коаксиалам я предпочту широкополосного личного изготовления, но жаль у поставщика комплектующие кончились, а ставить людям что то надо.

Идеальным вариантом считаю разделение по полосам, в торпедо СЧ, в стойки ВЧ направленные прям в ухо. Но это это усложняет процесс. Нужно согласовывать все компоненты по громкости, врезаться в пластик, тянуть провода. Не каждый на такое решается
