Запис 80: Безрамкове дзеркало з автозатемненням

Ще одна доробка з покращення інтер'єру салону. Не скажу, що несе велике функціональне навантаження, оскільки заднє скло вже давно затоноване, але  безрамковий вид значно освіжає салон і кожен день радує око.

Що було?

Звичайне дзеркало з рамками та ричажком, що давав можливість змінити кут дзеркального елементу, якщо позаду сліпило попутне авто.

Погодьтеся, виглядає доволі архаїчно на фоні цифрової приборки та тачскрін мультимедіа.

Але ваг був би не ваг, якби не пропонував альтернативу у вигляді безрамкового дзеркала з автозатемненням.

Існує три варіанти таких дзеркал:

• 3G0857511AC - 4-х контактне, без підтримки затемнення бокових дзеркал
• 3G0857511AD - 6-ти контактне, з підтримкою затемнення бокових дзеркал
• 3G0857511AE - 6-ти контактне, з підтримкою затемнення бокових дзеркал та FLA (Front light assist - автоматичне дальнє)

Оскільки затемнення бокових дзеркал для jetta не можливе в силу відсутності такого варіанту дзеркал на ринку, то куплено було дзеркало 3G0857511AC.

Разом з дзеркалом йшов і пластик:

• 5G0857593B
• 5G0858548B

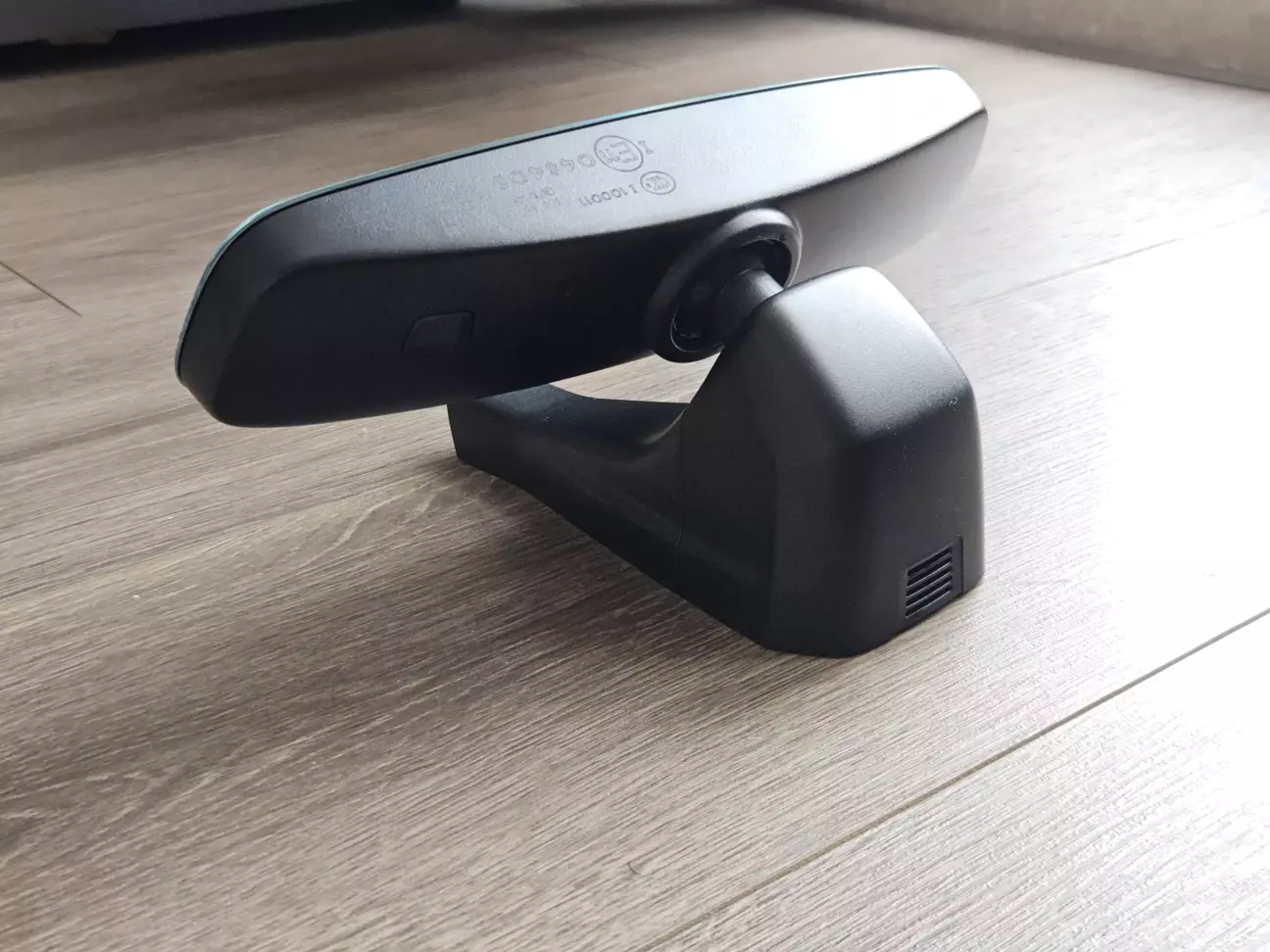

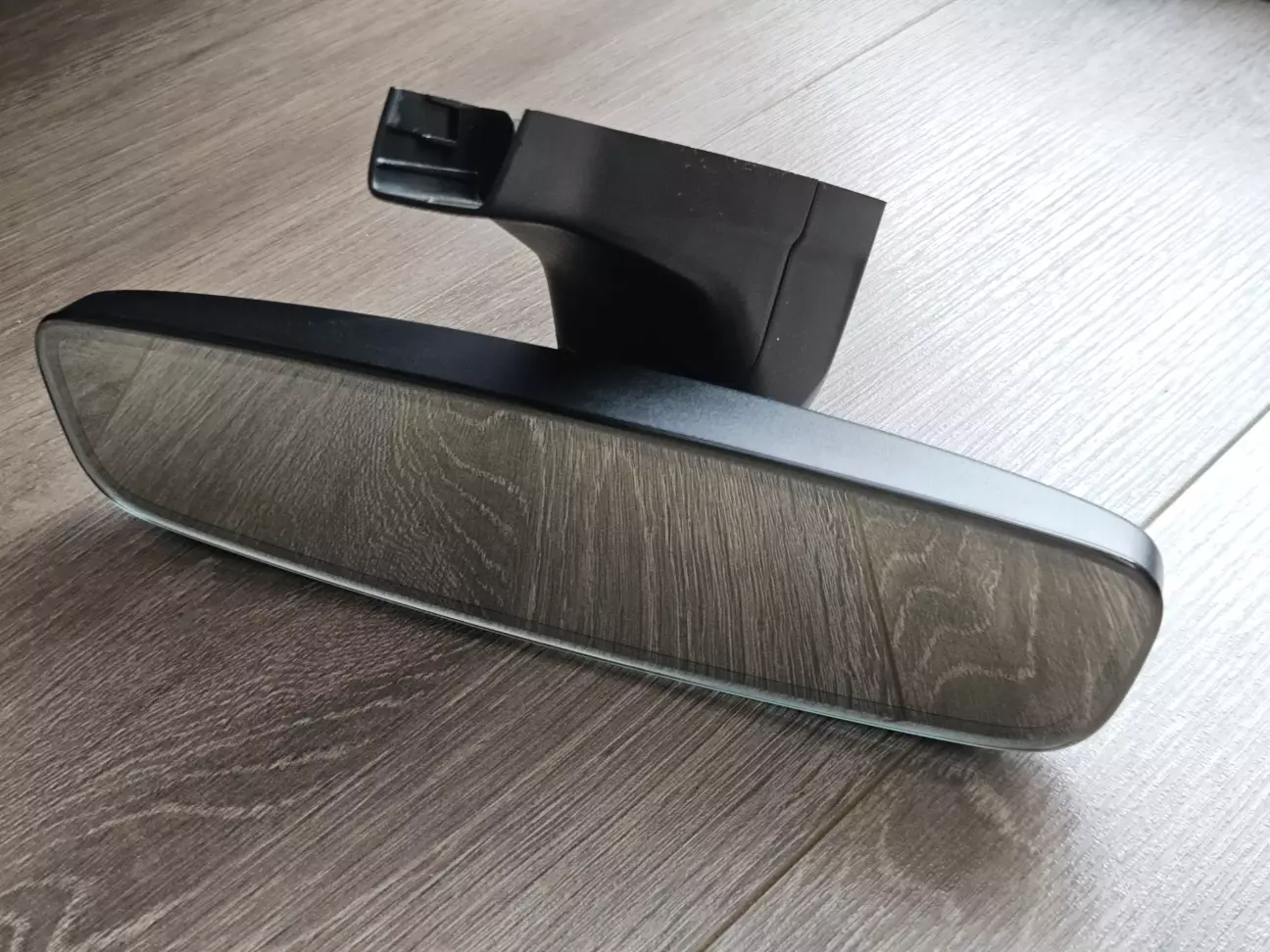

Виглядає в зборі наступним чином:

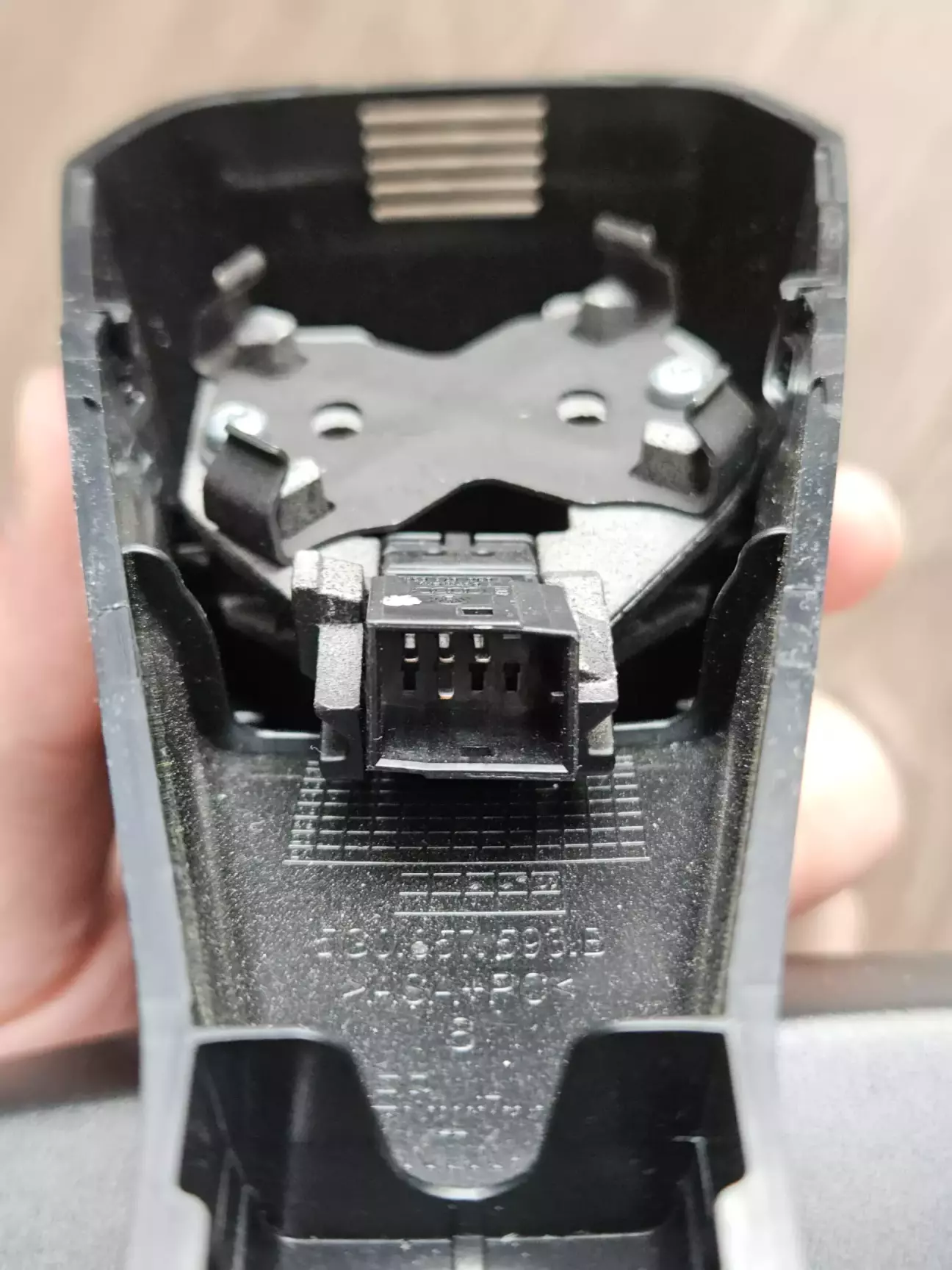

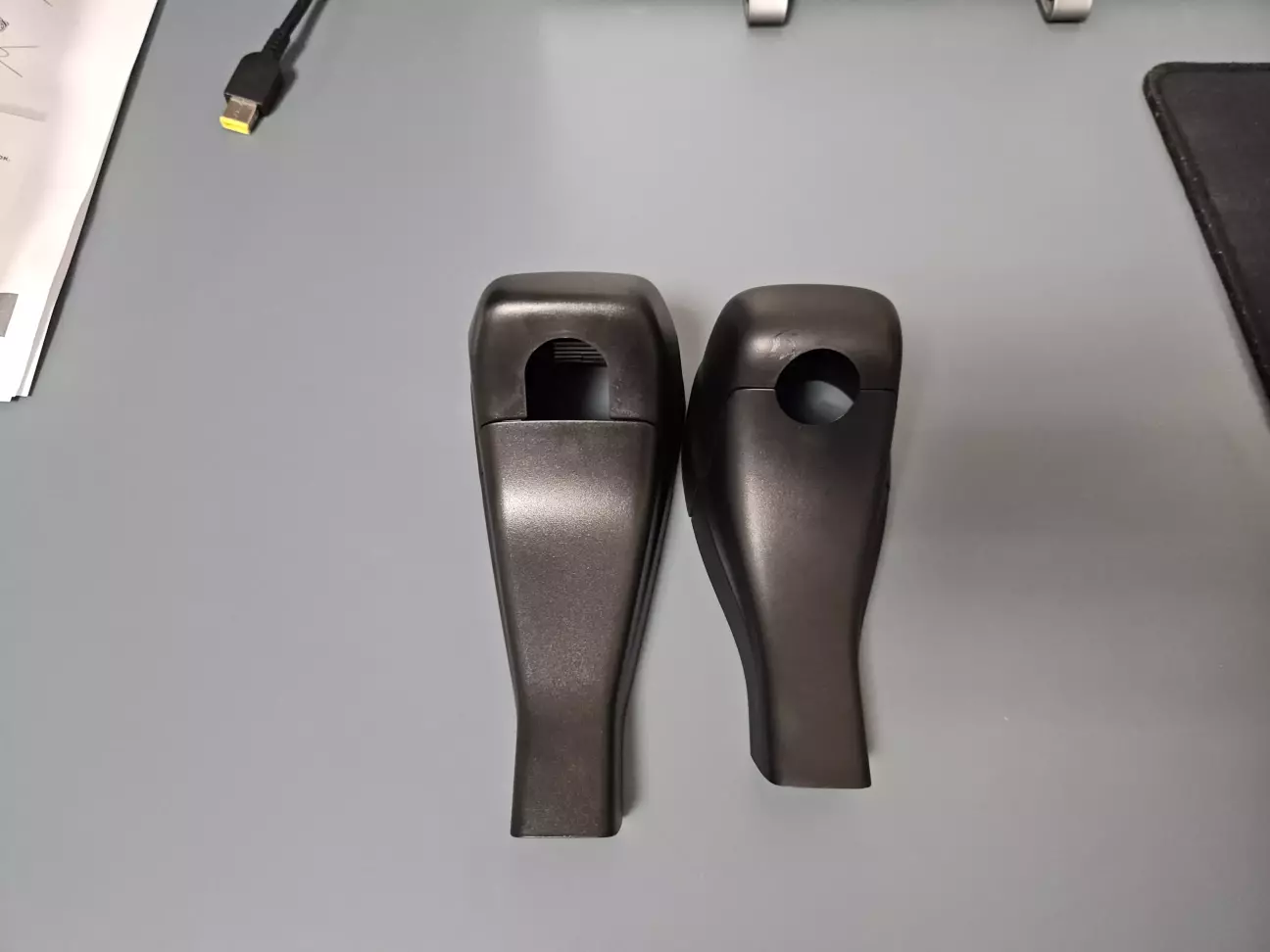

Якщо порівняти оці пластикові накладки, то вони різні за рахунок різного діаметру осі кріплення дзеркала, і старі накладки болт он на нове дзеркало не стануть, як і нові не стануть, бо оцей пластик 5G0857593B занадто довгий, і його треба буде підрізати:

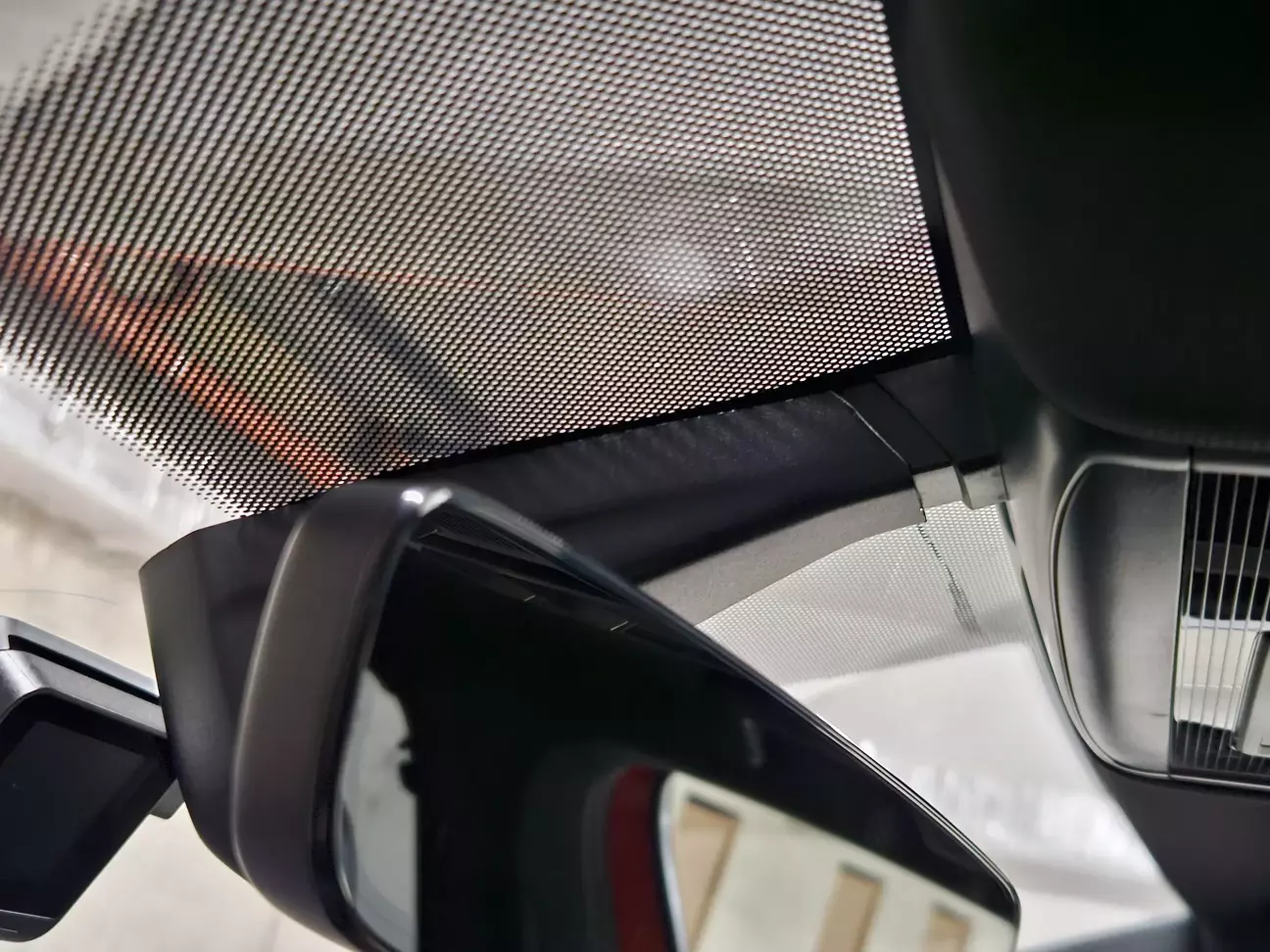

Підрізати треба десь близько 1 см, я трохи переборщив, але з іншого боку, за необхідності накладку легко зняти:

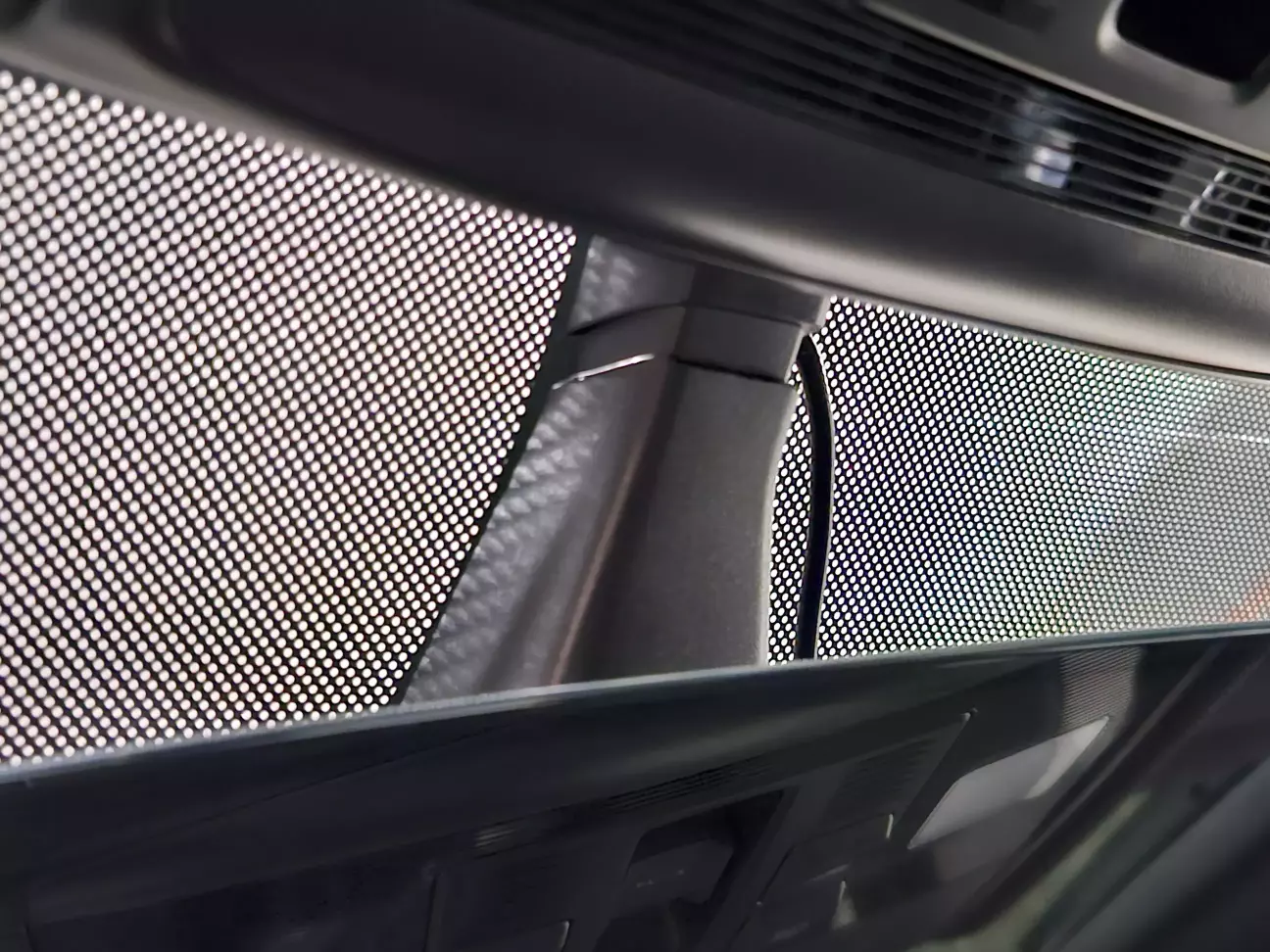

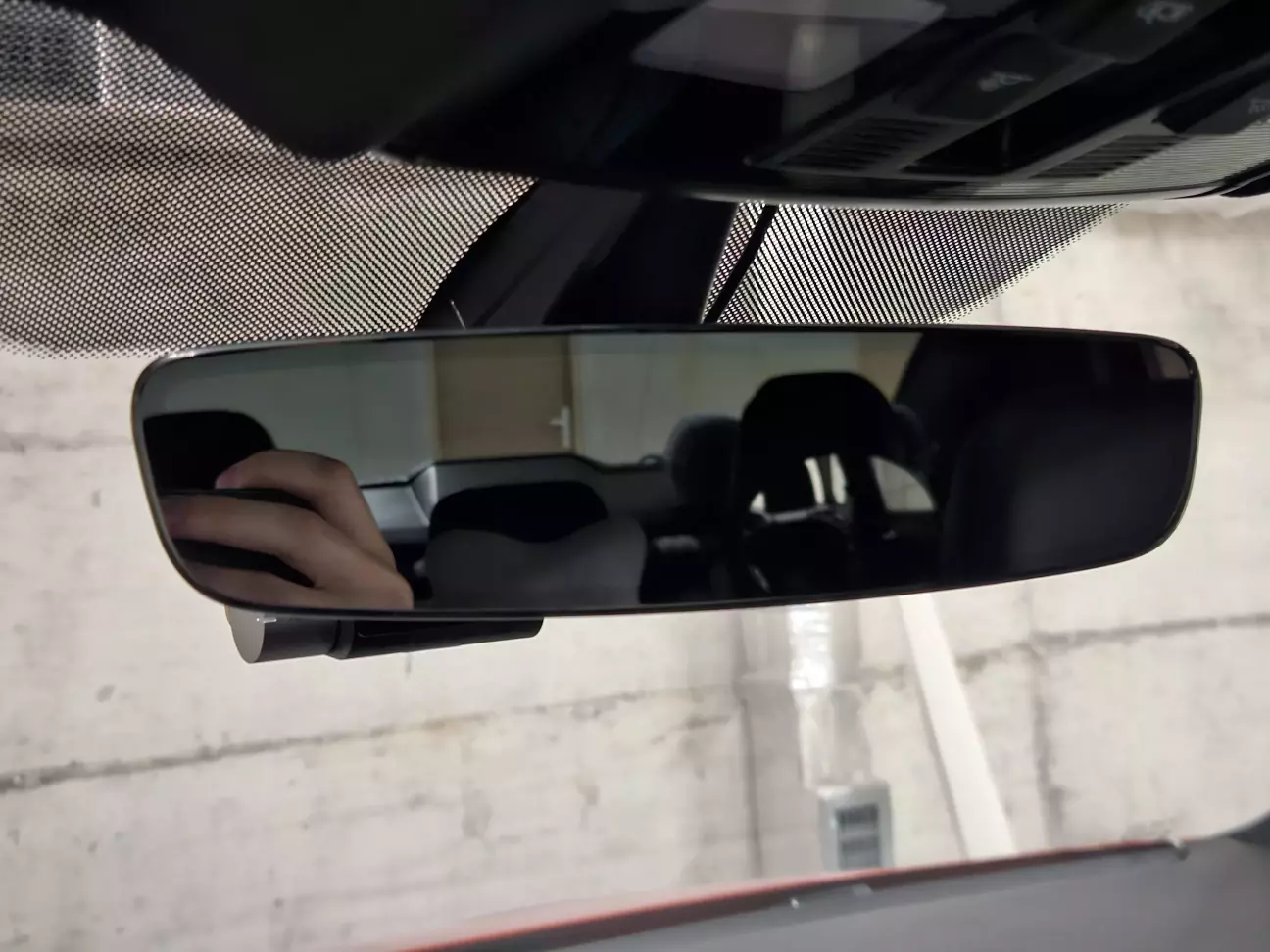

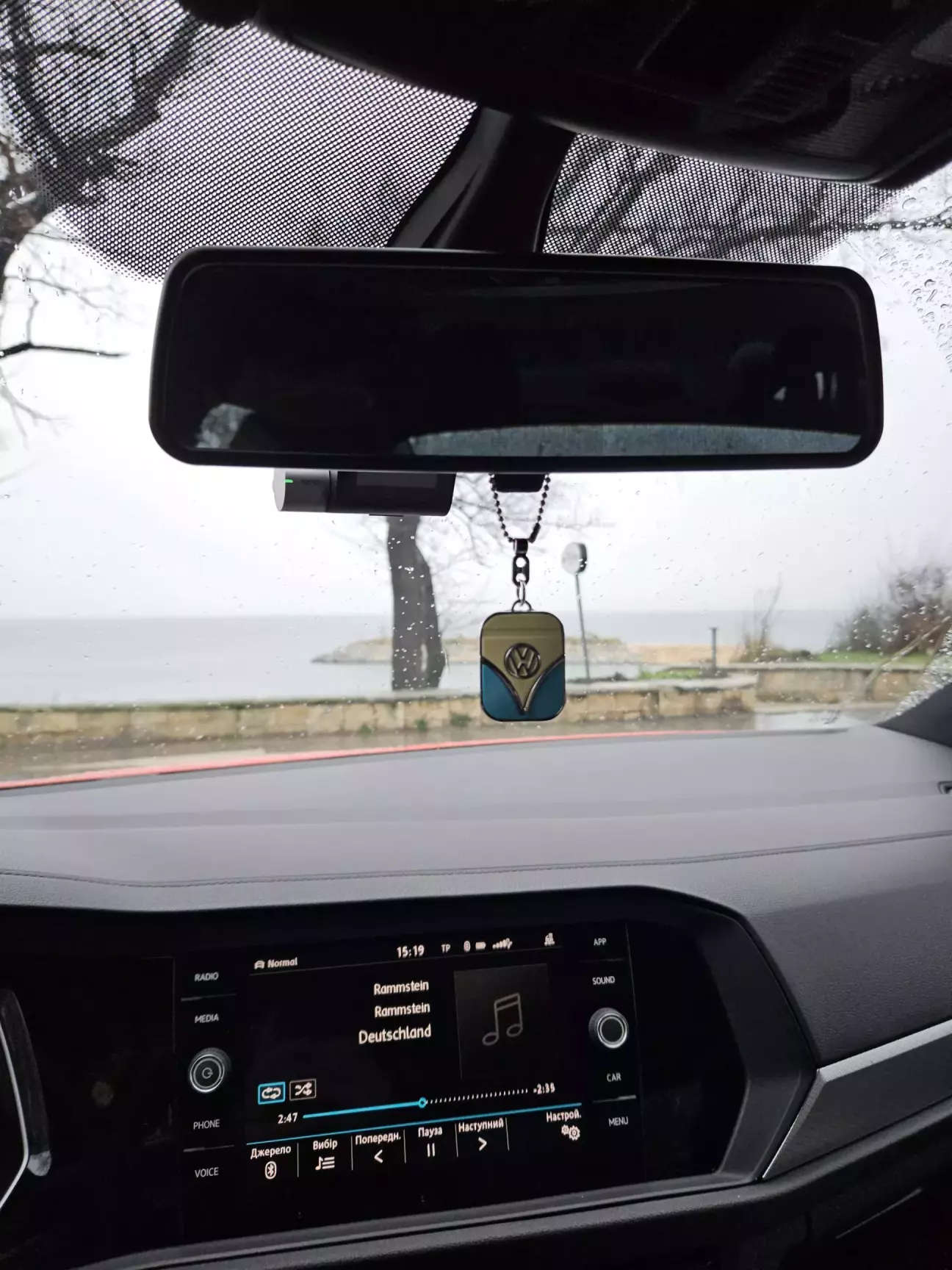

З водійського крісла взагалі не видно:

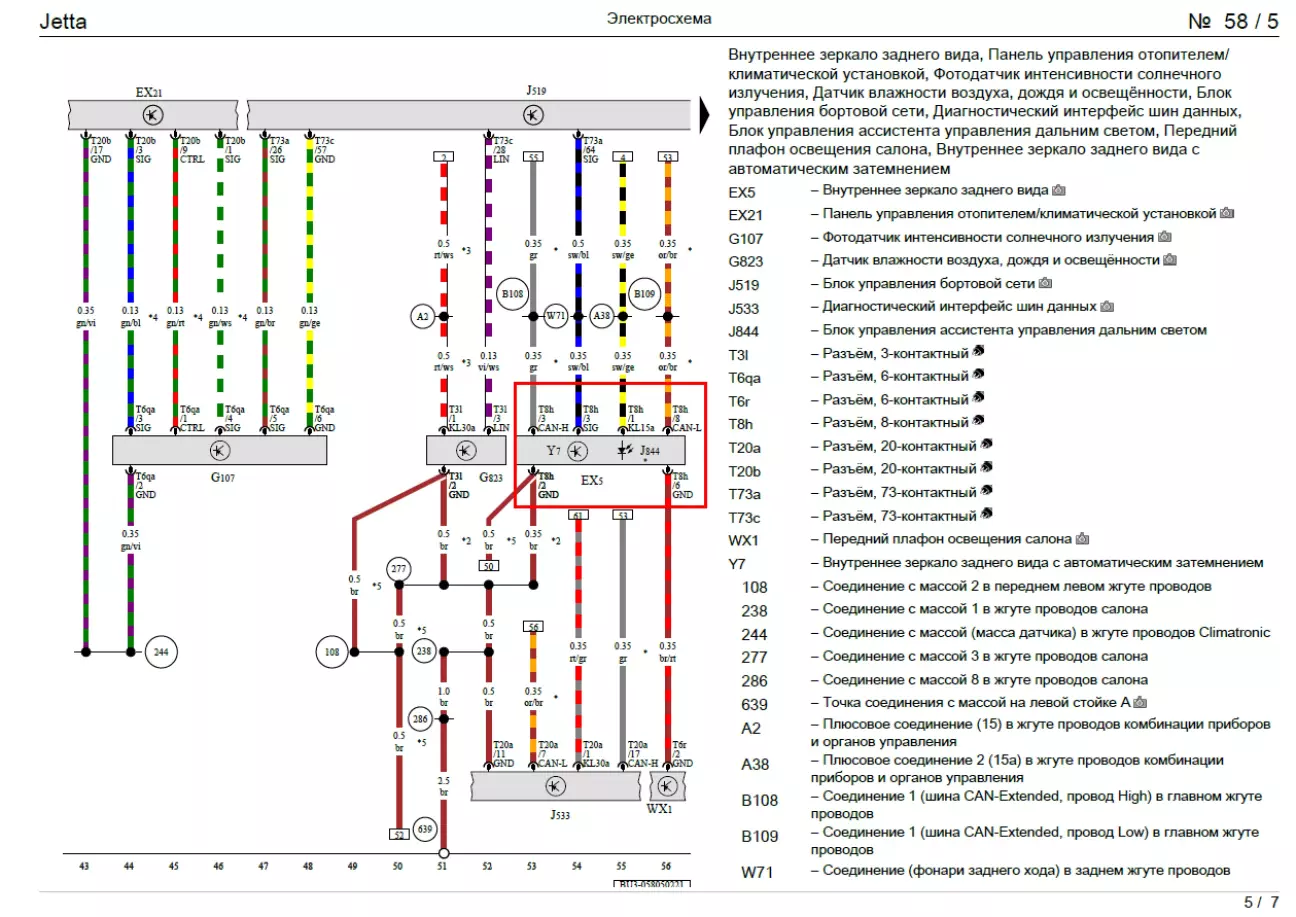

По підключенню нічого складного, дивимося схему:

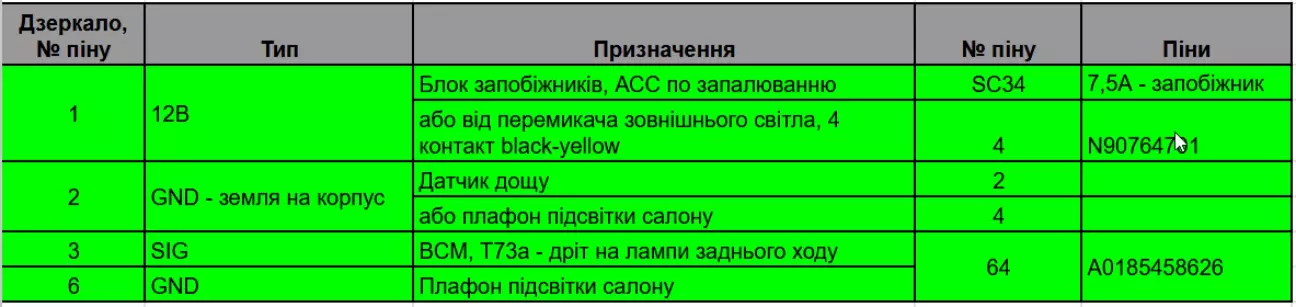

CAN - шину нам підключати не треба, оскільки нема FLA, то лишається лише 4 дроти:

Я вирішив взяти + по запалюванню з контакту на перемикачі зовнішнього світла, по схемам туди живлення також приходить з 34 запобіжника.

Дроти з фішкою можна купити на алі вже готовим джгутом: лот

Сама фішка має номер: 8K0971833

До блоку BCM та перемикача зовнішнього світла дроти провів по лівій стійці лобового.

Як автозатемнення працює?

Дзеркало має два фотохромні датчики - спереду на корпусі і безпосередньо в самому дзеркальному елементі.

Передній датчик відповідає за розпізнавання темряви, тобто вдень автозатемнення не буде працювати.

Датчик в дзеркальному елементі має вловлювати яскравий світловий потік від попутного авто, що їде позаду, і відповідно вмикати затемнення.

Перевірити це просто: закрити передній датчик та посвітити на датчик в дзеркальному елементі, дзеркало має затінятися. Прибираєш джерело світла - розтіняється.

Також дзеркало розтіняється при увімкненні задньої передачі або світла у салоні.
