Встановлення ПТФ на jetta PQ25 USA

Встановлення передніх ПТФ за штатною схемою (через блок комфорту + кодування VCDS)

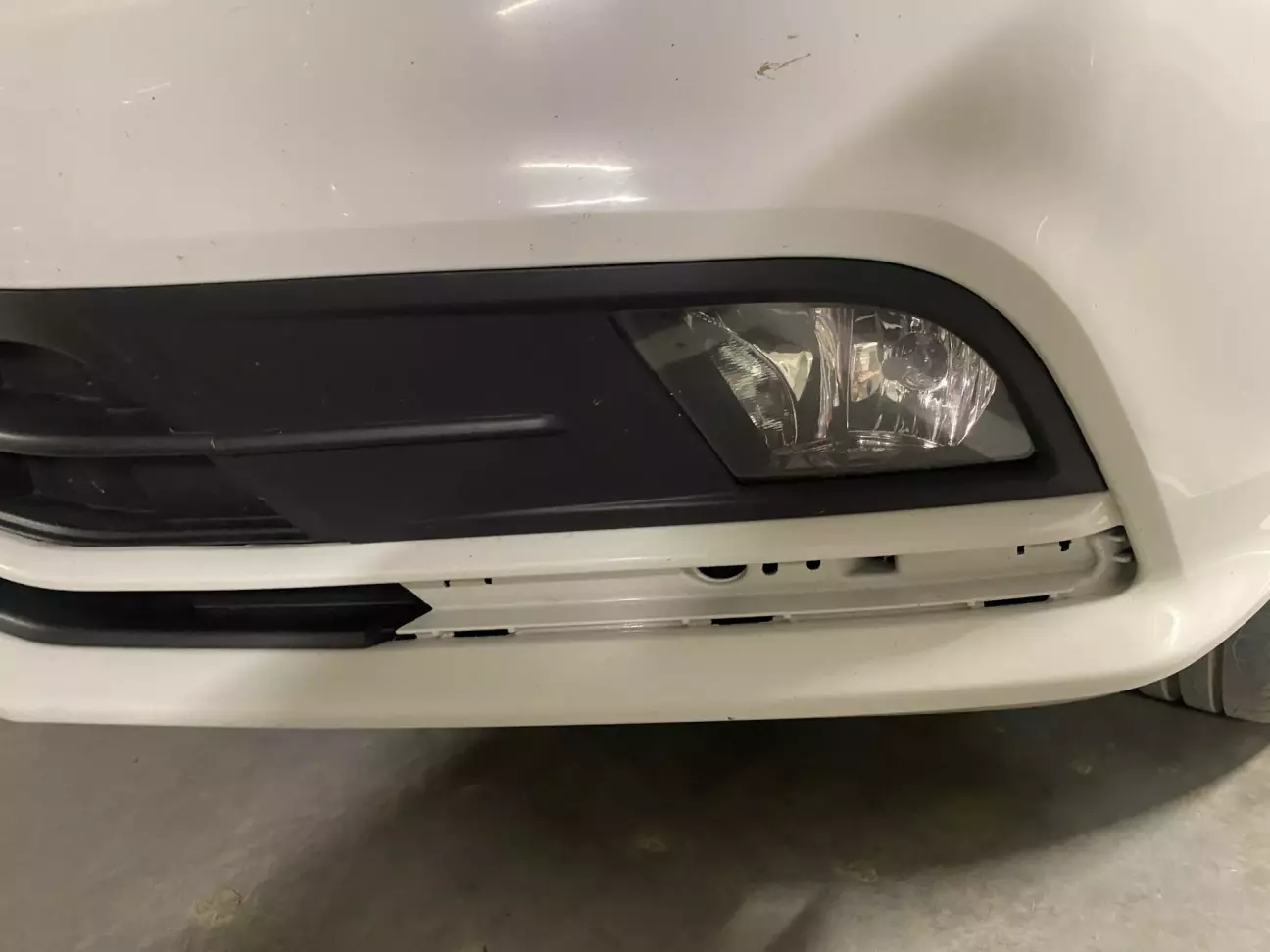

Нарешті встановив передні протитуманки на свій автомобіль — зроблено максимально близько до заводського варіанту, із підключенням через блок комфорту та правильним кодуванням.

Що було зроблено:

• Масу для обох ПТФ взяв спільну.

• Живлення вже було підведене з блоку запобіжників до блоку комфорту з заводу — нічого не потрібно було додатково тягнути.

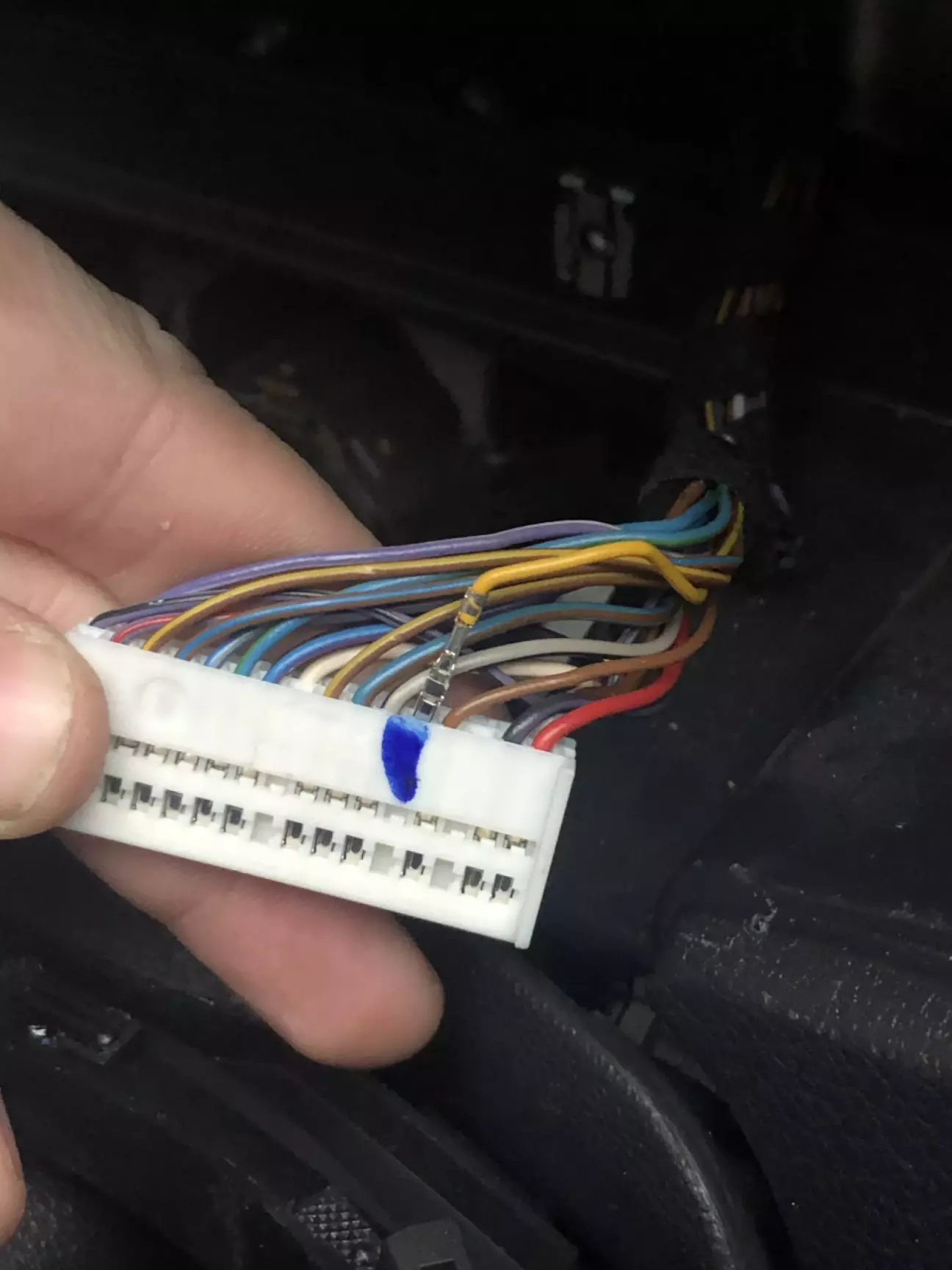

• Ліва ПТФ підключена до розʼєму BCM T73b, пін 9

• Права ПТФ — до BCM T73b, пін 10

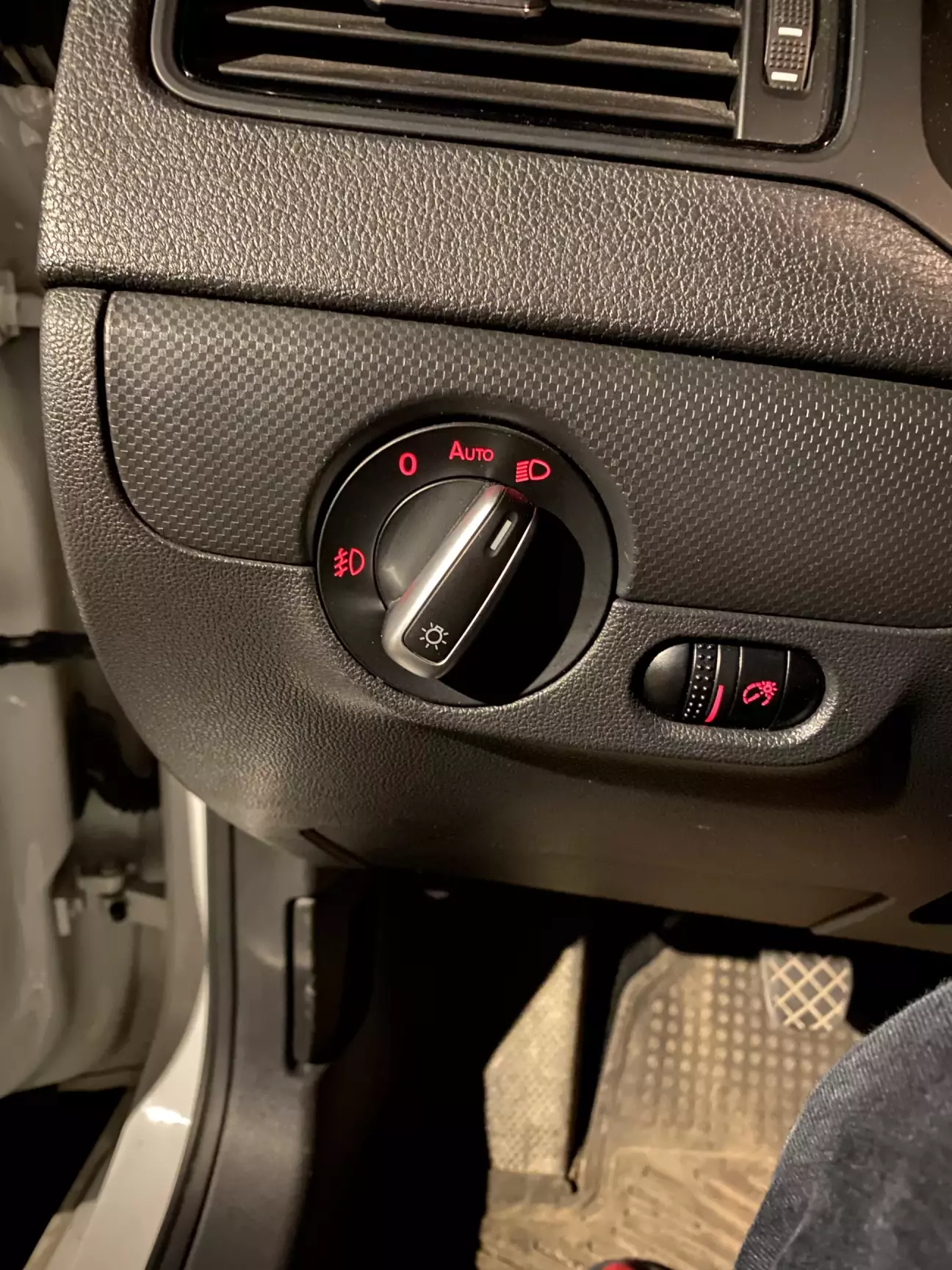

• Замінено перемикач світла на версію з підтримкою передніх ПТФ

• Від 8 піна перемикача світла прокладено сигнальний провід до T73a, пін 7 блоку комфорту




Кодування через VCDS:

У 09-блоці (блок комфорту) через "Довге кодування" активовано наступні біти:

• Байт 12, біт 6 — Підсвітка поворотів corner активна

• Байт 21, біт 7 — Активація передніх ПТФ

• Байт 21, біт 2 — Corner працює чере перемикач поворотів

• Байт 21, біт 5 — птф гаснуть при блиманні дальнім

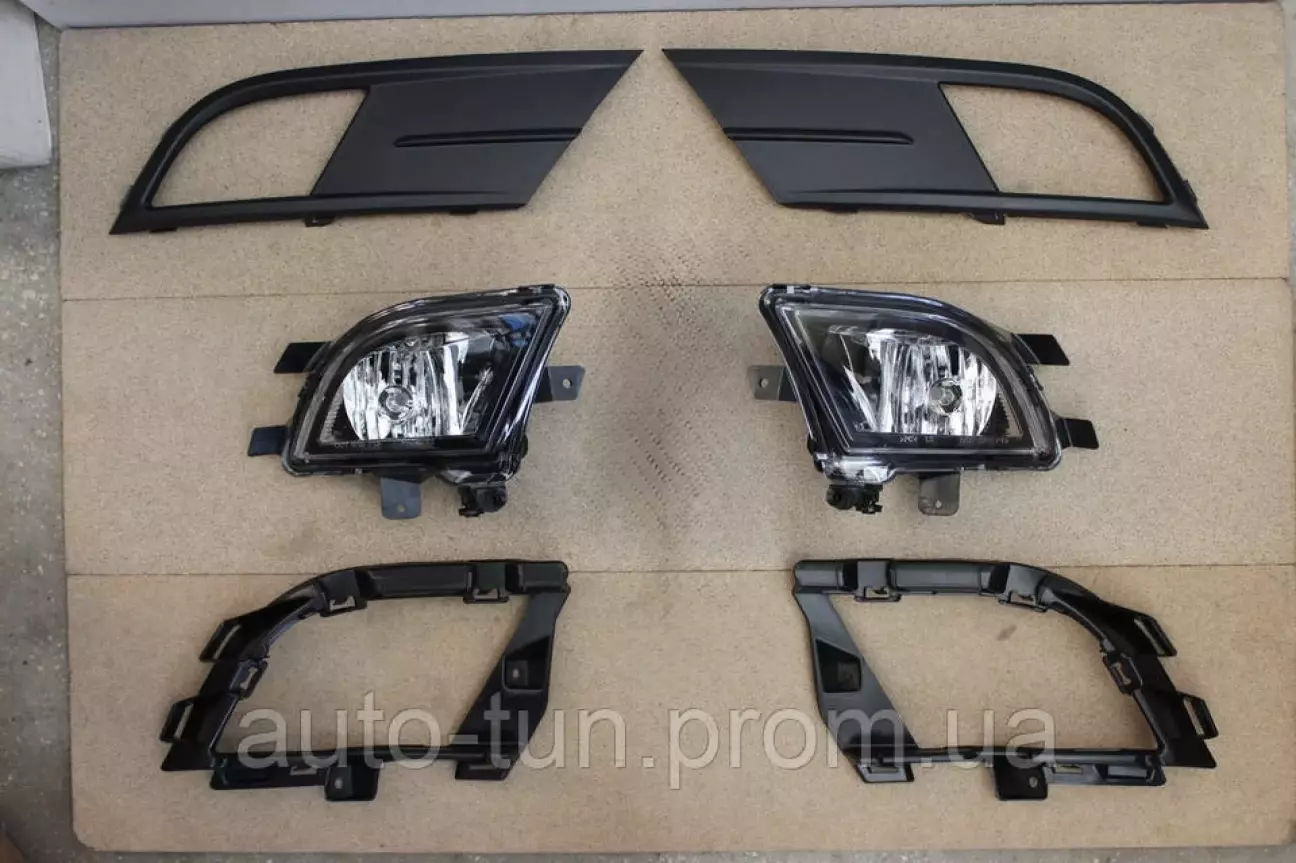

  Список запчастин:

  • Передні ПТФ з лампами H8 35W — 2 шт

  • Рамки кріплення ПТФ

  • Рамки в бампер з отворами під ПТФ

  • 4 шурупи для кріплення ПТФ

  • 2 розʼєми для ламп H8

  • Піни в BCM: A0185458526 — 2 шт

  • Пін у перемикач світла: N90684505 — 1 шт

  • Перемикач світла від американського Passat з передніми ПТФ та автоматичним режимом освітлення (встановлено з прицілом на майбутнє)




Після цього ПТФ повноцінно працюють через рідний перемикач, з індикацією на перемикачі. Ніяких колгоспних кнопок чи реле — тільки штатне рішення.
