Модернізація мультимедія: прихований монтаж активної fm-антени. Спін-оф

Усім привіт :)

Повноцінною частиною продовження модернізації мультимедія це не назвеш, тому нехай це буде невеличкий спін-оф.

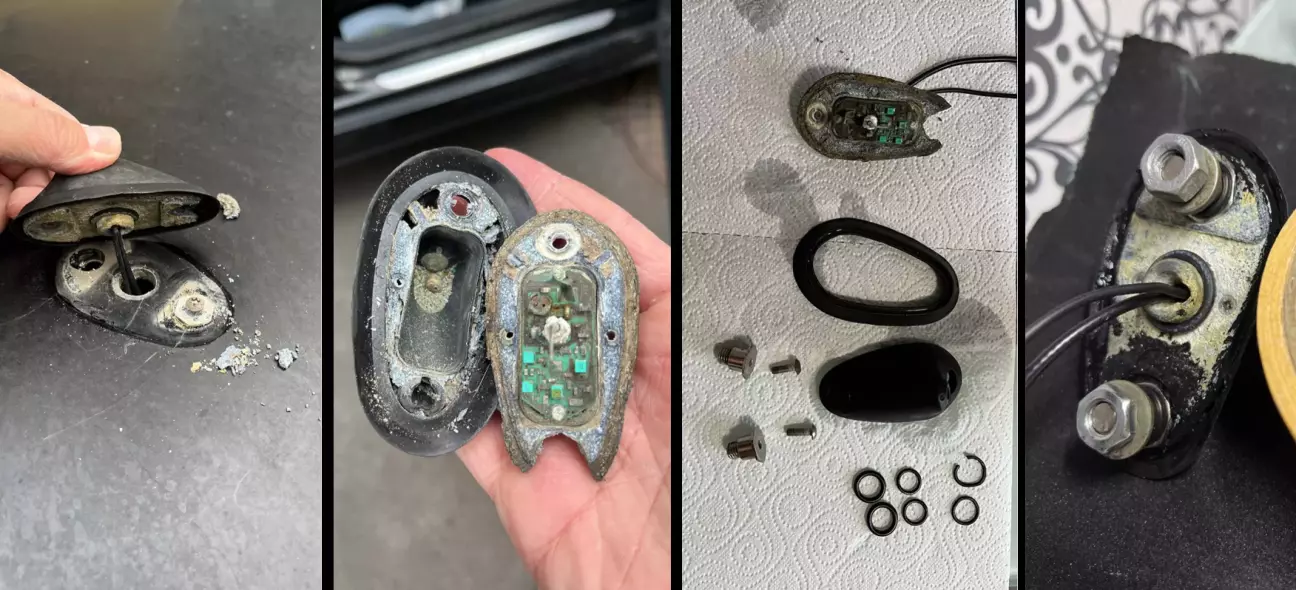

Я не особливо люблю слухати радіо, але дуже не люблю, коли щось в автомобілі не працює. Востаннє радіо вмикалось 24 лютого 2022 року і тоді воно працювало чудово. В 2023 році я вмикав його 1 раз на батьківщині і все, що воно ловило - "Радіо Надія". Десь восени 2023 року, після дощів, в автомобілі почала збиратись вода в плафоні, як виявилось — згнила антена і з під неї протікала вода. Демонтувавши антену стало зрозуміло, що її функціонал відновити не можливо, тому тільки з горем навпіл зібрав її докупи та завалив герметиком, щоб не пропускала воду.

Якийсь час я намагався знайти донорську антену в гарному стані, проте мені це не вдалось, навіть якщо корпус антени ще був без видимої корозії, то внутрішня плата напівмертва у всіх. Тому вирішив, що як дійдуть руки до поліровки та перелакування панорами - отвори від антени залию епоксидною смолою: і виглядатиме гарніше і проблема вирішиться назавжди.

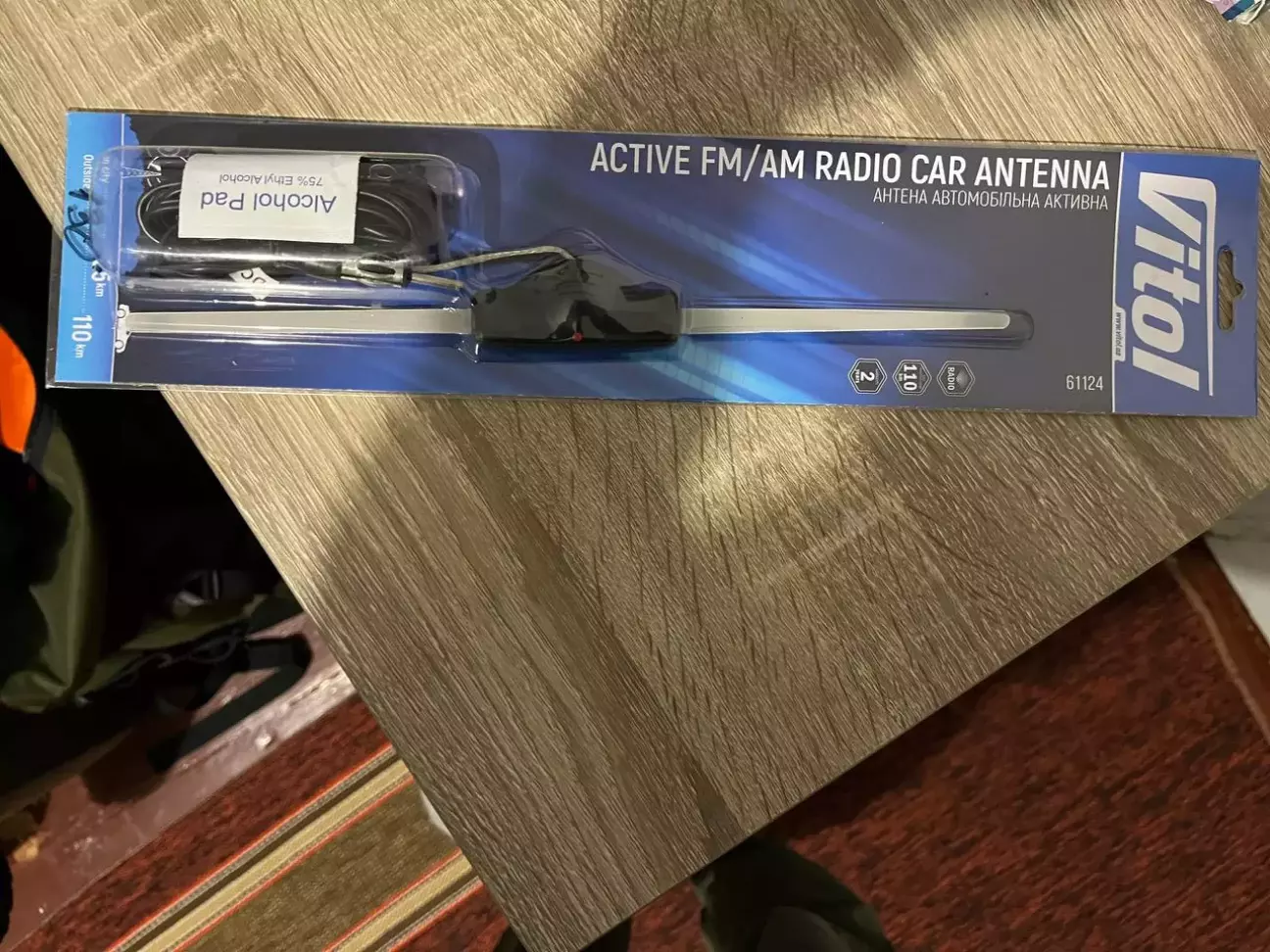

Проте, думка, що радіо не працює мене не покидала. І ось, одного разу, зайшовши в автомагазин я побачив стенд з внутрішньосалонними антенами від Vitol. Ідея встановлення намалювалась в голові миттєво, а ціна найдорожчої Vitol 61124 як 2 кави - 130 грн. Вирішив купити і спробувати встановити, якщо й не працюватиме, то пофіг, є ще bosch autofun pro в запасі.

Тепер щодо встановлення. Я не хотів, щоб антена була на лобовому склі або ж її взагалі було видно. Зняв плафон підсвітки, оглянув простір під обшивкою салону і вуаля - ідеальне місце на полікарбонатній панорамі без екранування. Перевіривши працездатність нової антени, приклеїв її на саму панораму, провід масси закріпив під болт на місце кріплення рідної маси, решту проводки протягнув по правій частині авто під обшивками. З колодки магнітоли випінував синій провід, на провід антени встановив роз'єм та з'єднав окремо від колодки.
Наступним кроком буде під'єднання антени до рідного проводу fm та 12v, вони знаходяться під плафоном. Тут не буде нічого складного, але цим займусь як буду відновлювати панораму.

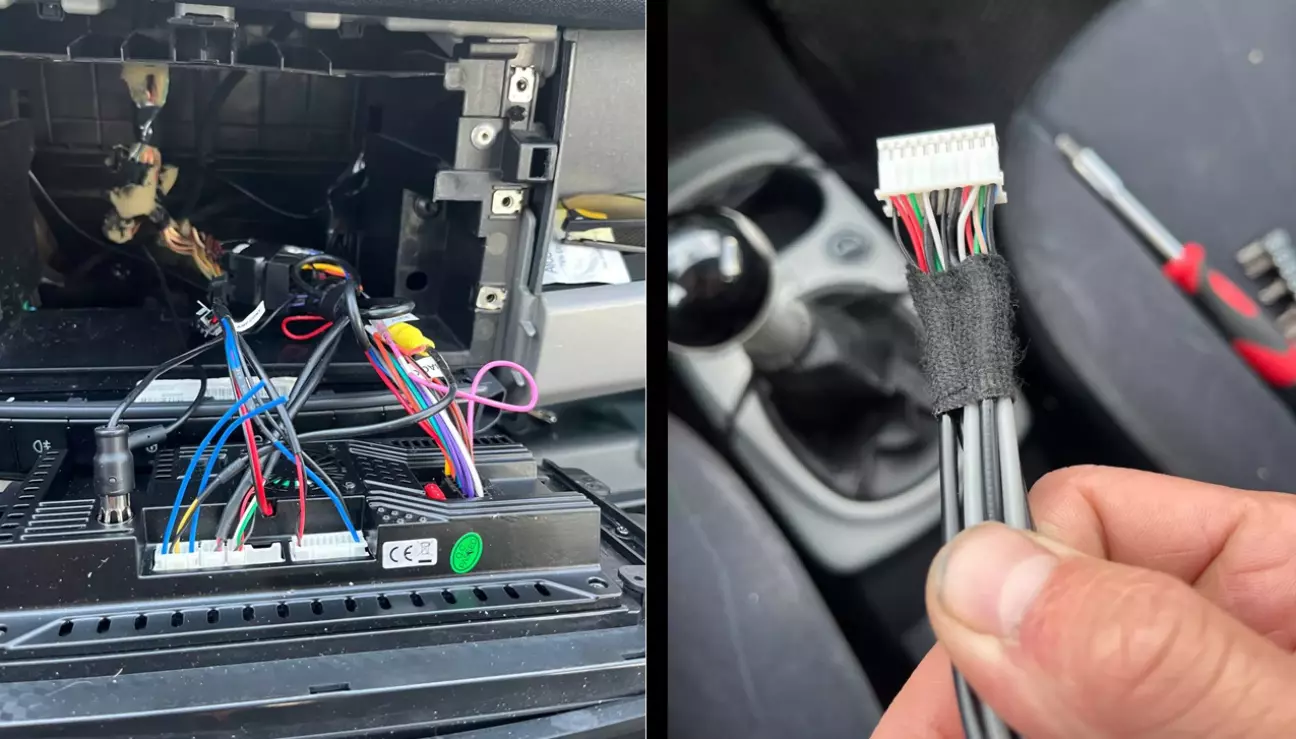

Оскільки я всеодно знімав магнітолу, то з роз'єму розширення 16р випінував купу зайвих тюльпанів, котрі не використовуються і тільки створюють побічні стуки, залишив тільки на живлення вентилятора та мікрофон, потім додам сюди ще GSM модуль.

Антена виявилась справді непогана, в місці де раніше працювала 1 станція, тепер бачить 6-8 і це в досить хвилястій місцевості.
