Ремонт та перетяжка панорами на Peugeot 307_SW

Нарешті зібрався з думками та вирішив відремонтувати панораму, заодно переклеїти. Нагадаю з моменту покупки шторки були закриті, при спробу відкрити, вони склалися, а назад виїхала лише перша...

Далі буде багато фото та букв...

Якось однієї суботи вирішив зняти обшивку даху та розібратися з цією проблемою, тоді поміняв пару направляючих, але вона так і не запрацювала. Зібрав все назад, підклеїв тканину, до недавнього часу не було натхнення це робити ще раз. Поки не запропонували перетягнути все новою тканиною, але при умові, що розбираю все сам.

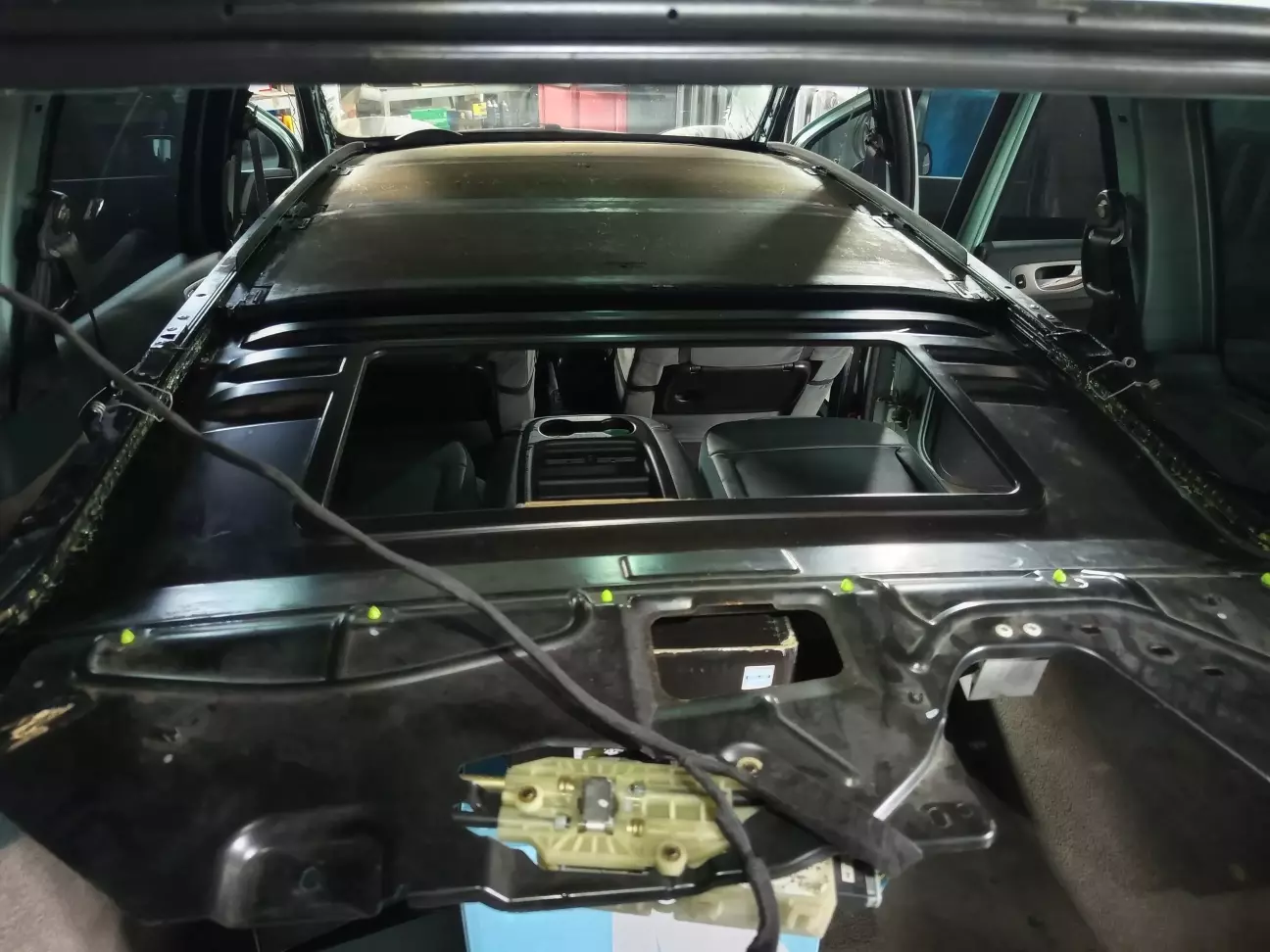

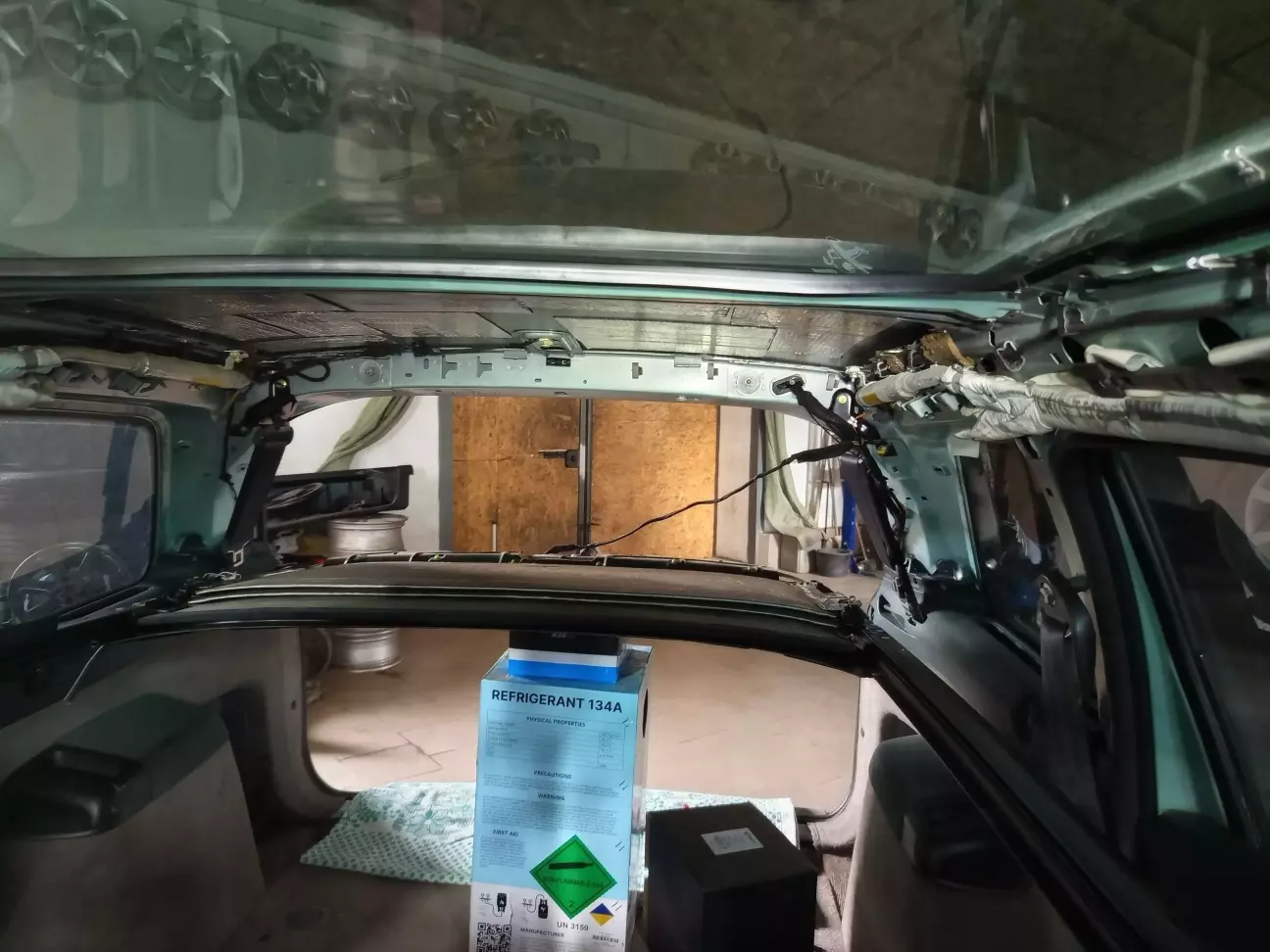

Щоб зняти обшивку даху потрібно зняти весь пластик по кругу, стійки лобового скла, козирки, плафони підсвітки (4 штуки), ручки, та обкантовку панорами, обшивка виходить через багажник.

Дальше потрібно розібрати саму панораму, в інтернеті інструкції не знайшов, тому напишу, можливо комусь пригодиться...

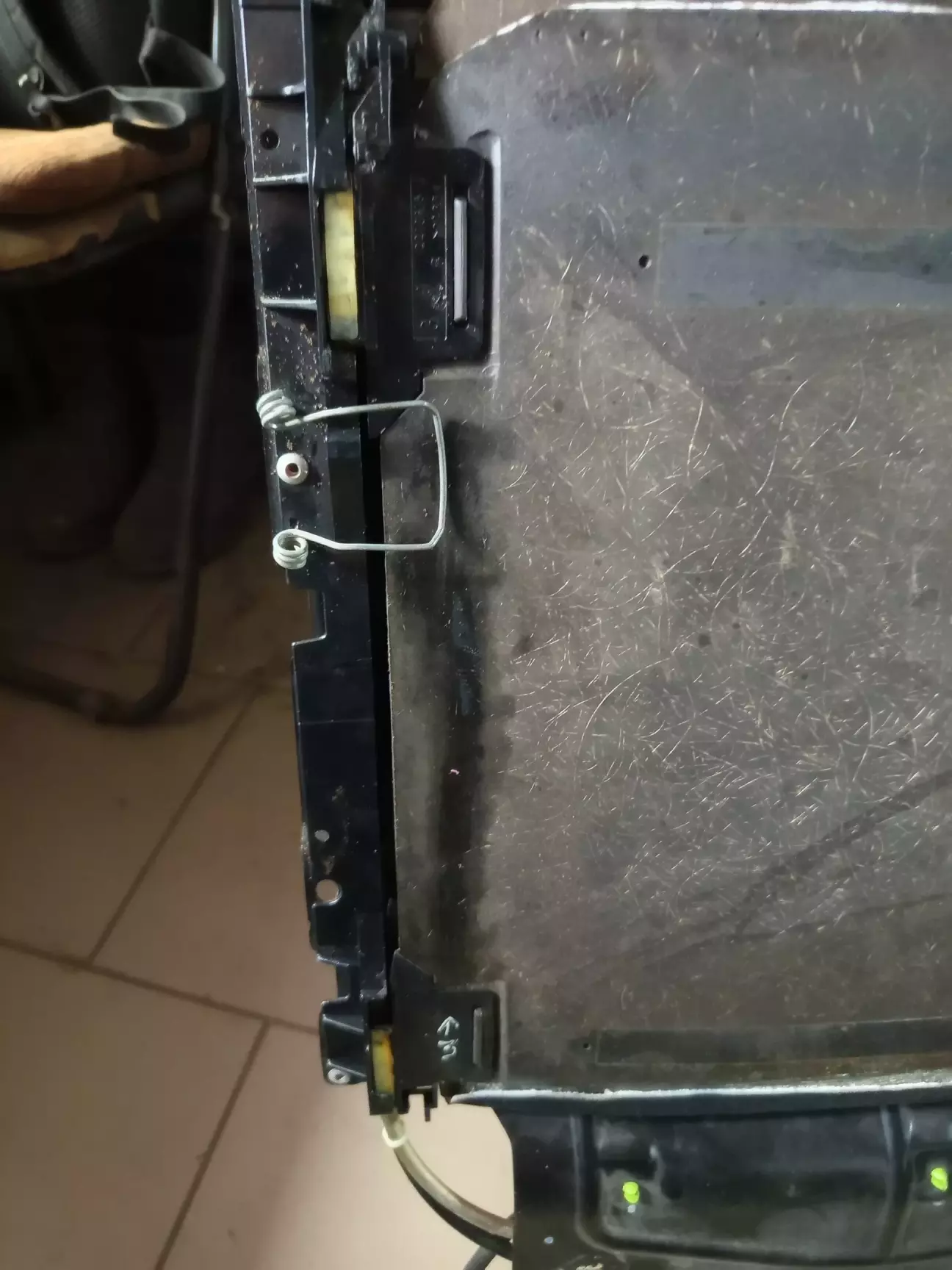

Для цього потрібно відігнути, або зняти дві пружини, для зручності я знімав. Панорама розбирається в складеному стані. Шторки витягуюються одна за одною, я ставив номер та стрілку, хоча всі шторки різні, на направляючих є букви...

Правий - droite;

Лівий - gauch;

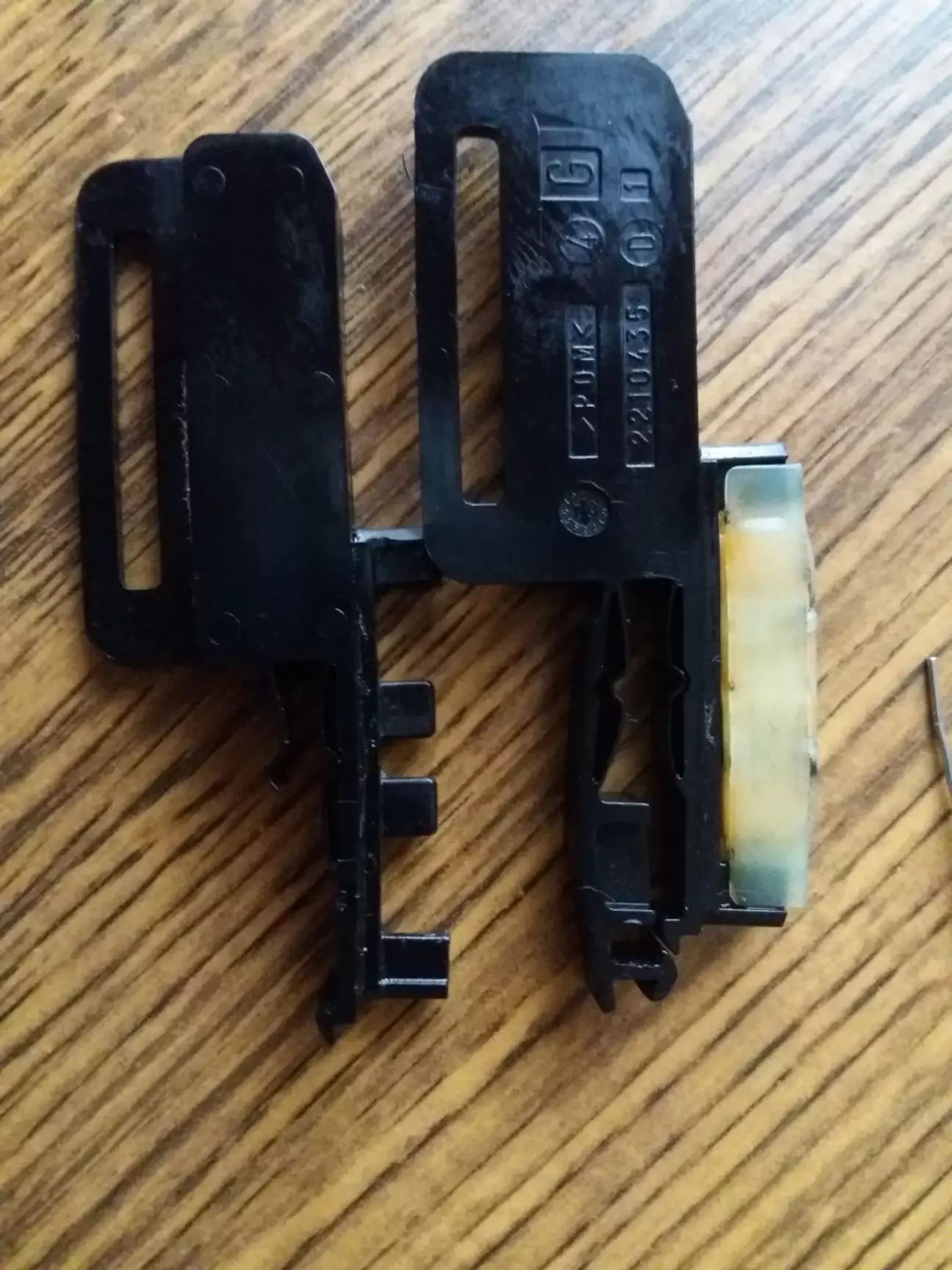

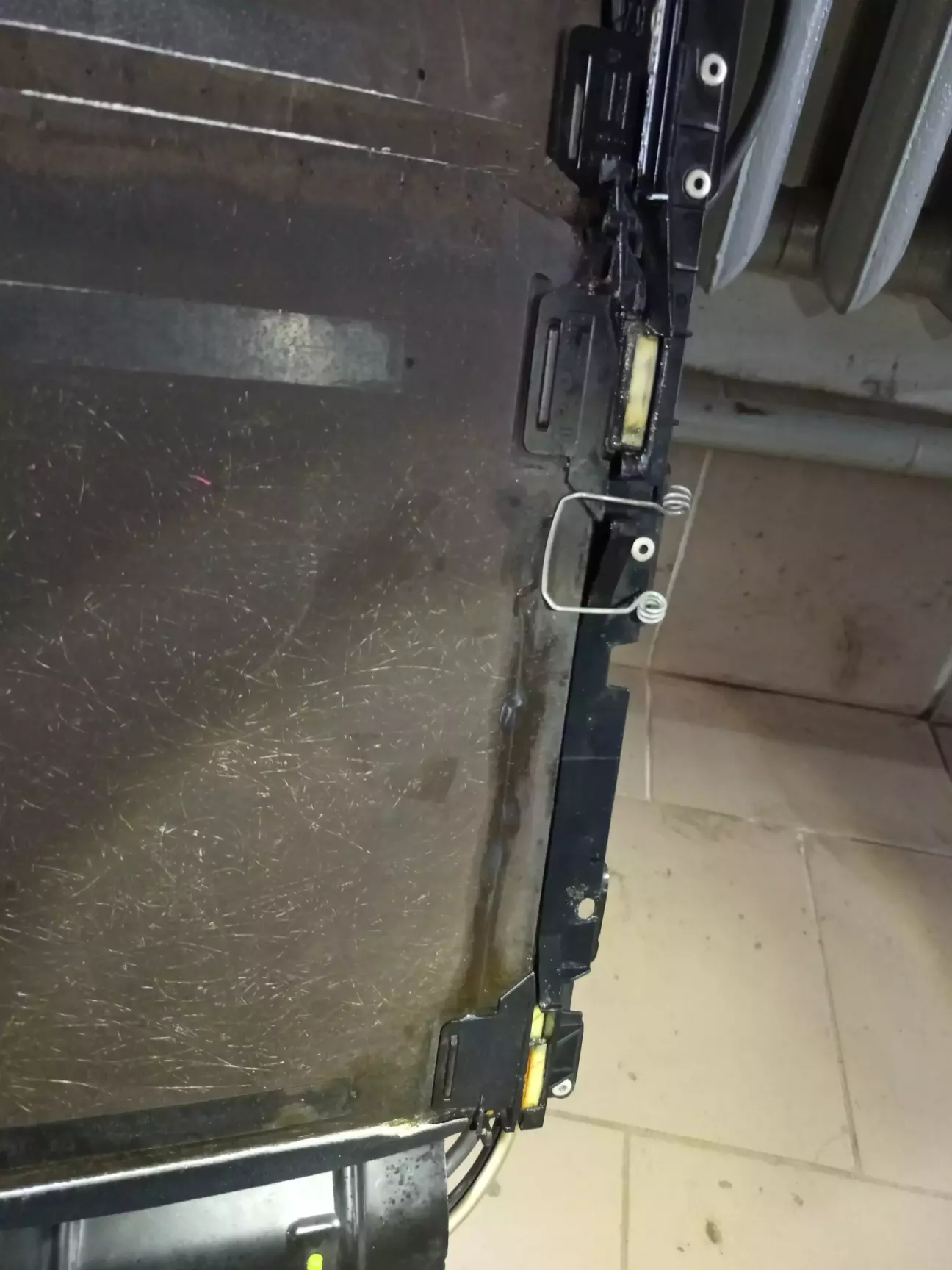

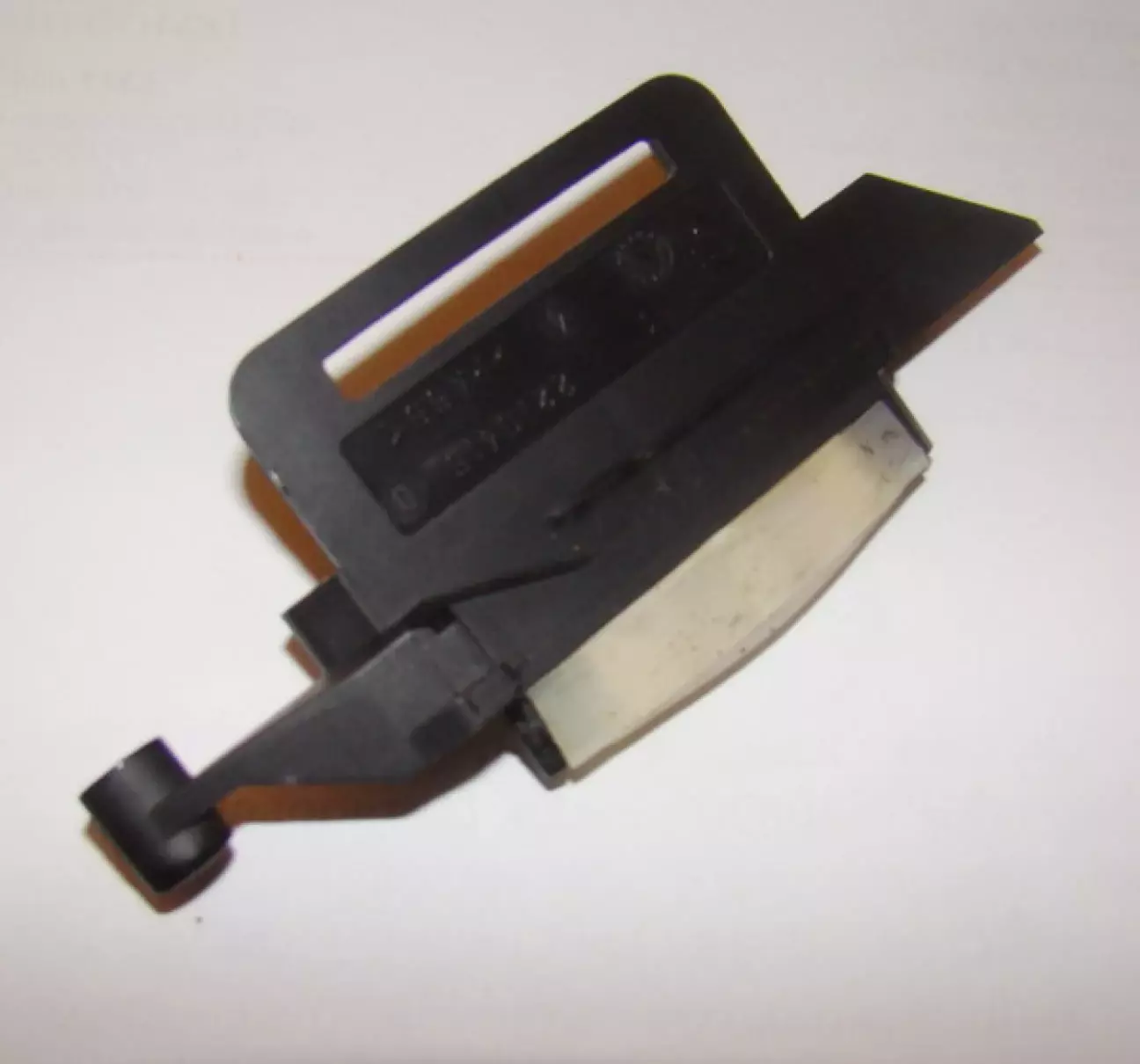

Направляючі першої шторки.

Направляючі другої та третьої шторок.

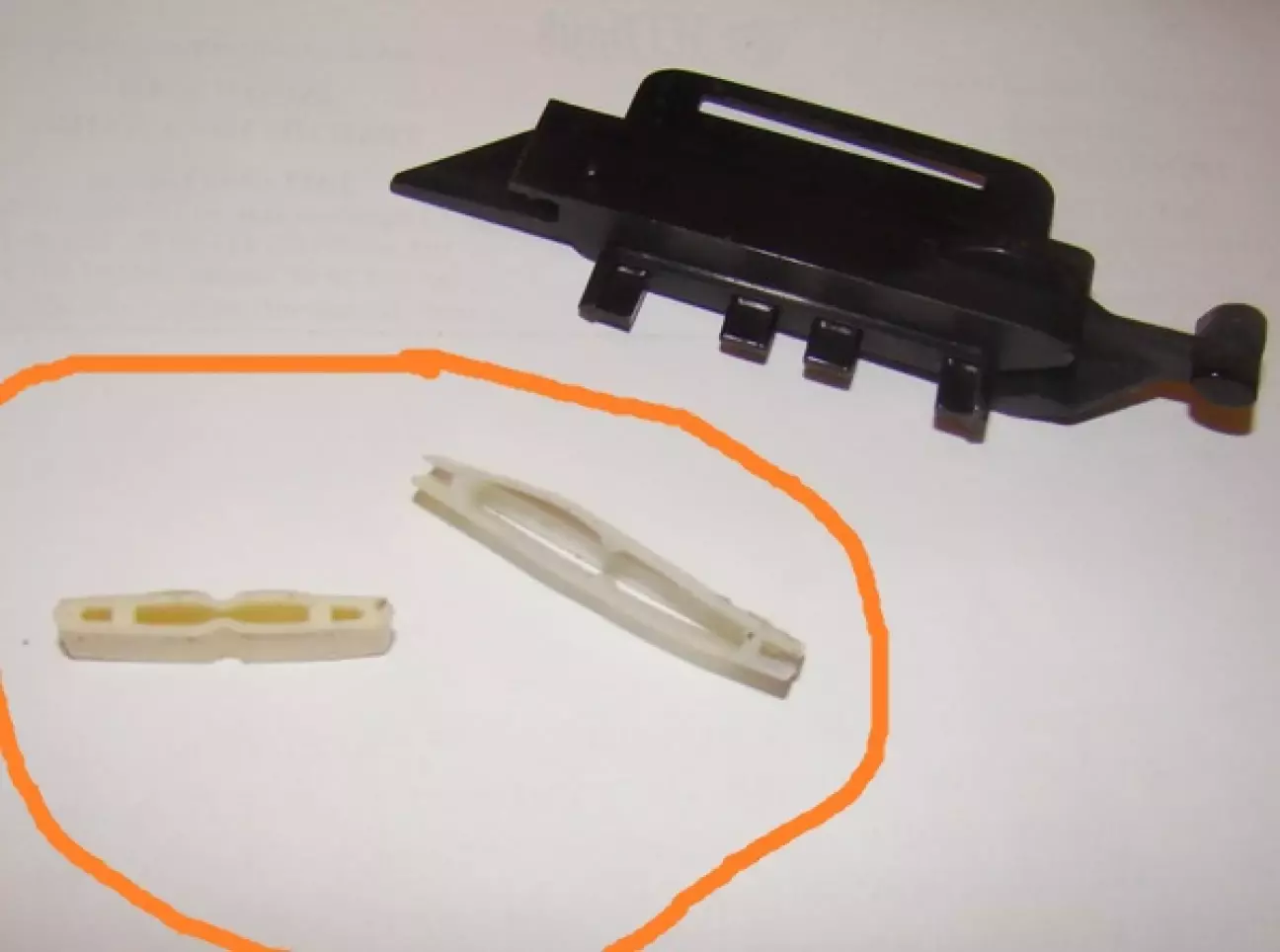

Коли першого разу розбирав панораму, замінив дві направляючих, були надламані.

Дальше виймаємо шторки, рамку панорами відставляємо в сторону. Направляючі зняв, щоб не загубити.

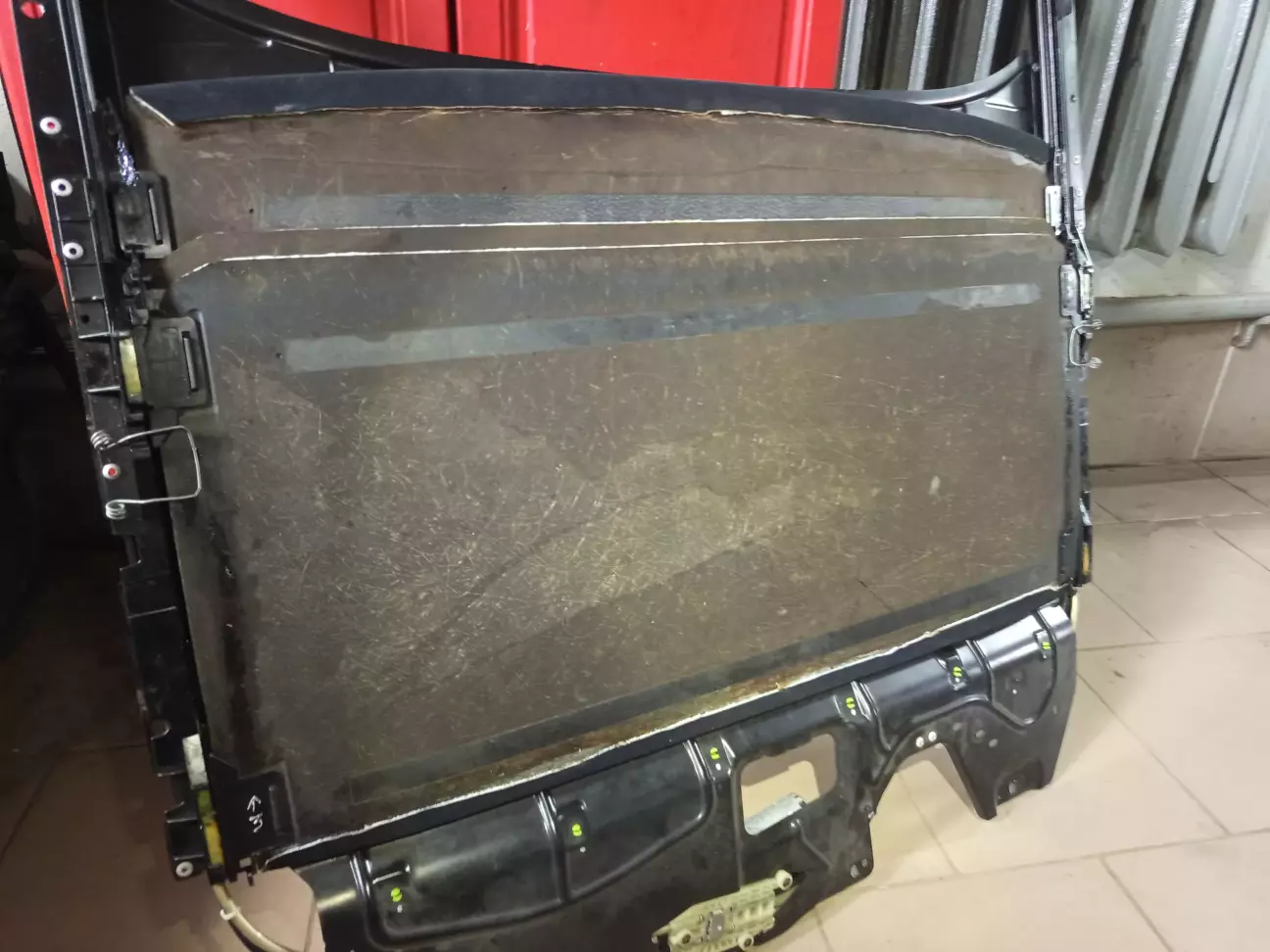

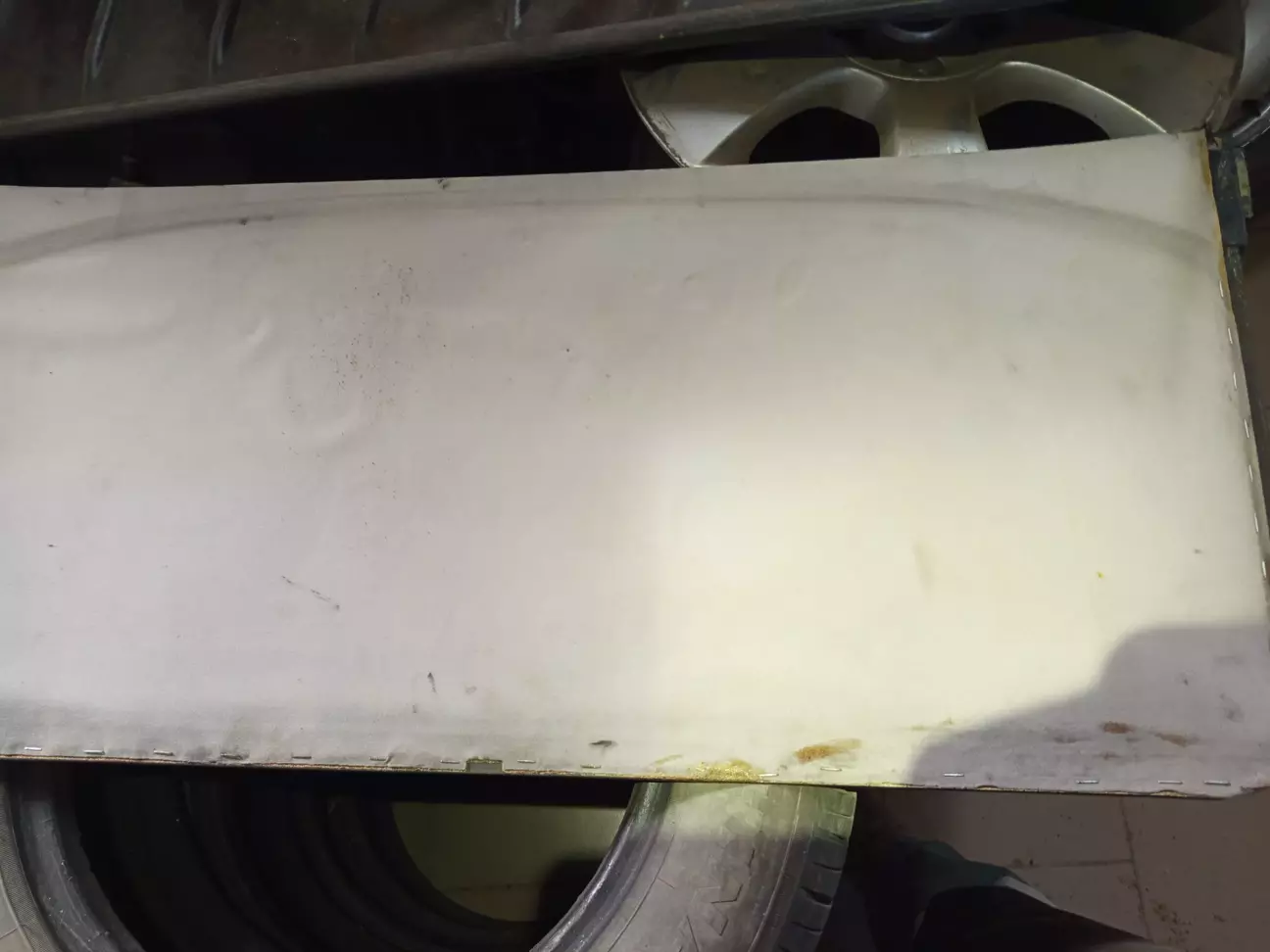

На фото 3 шторка панорами, видно слід доки вона відкривається.

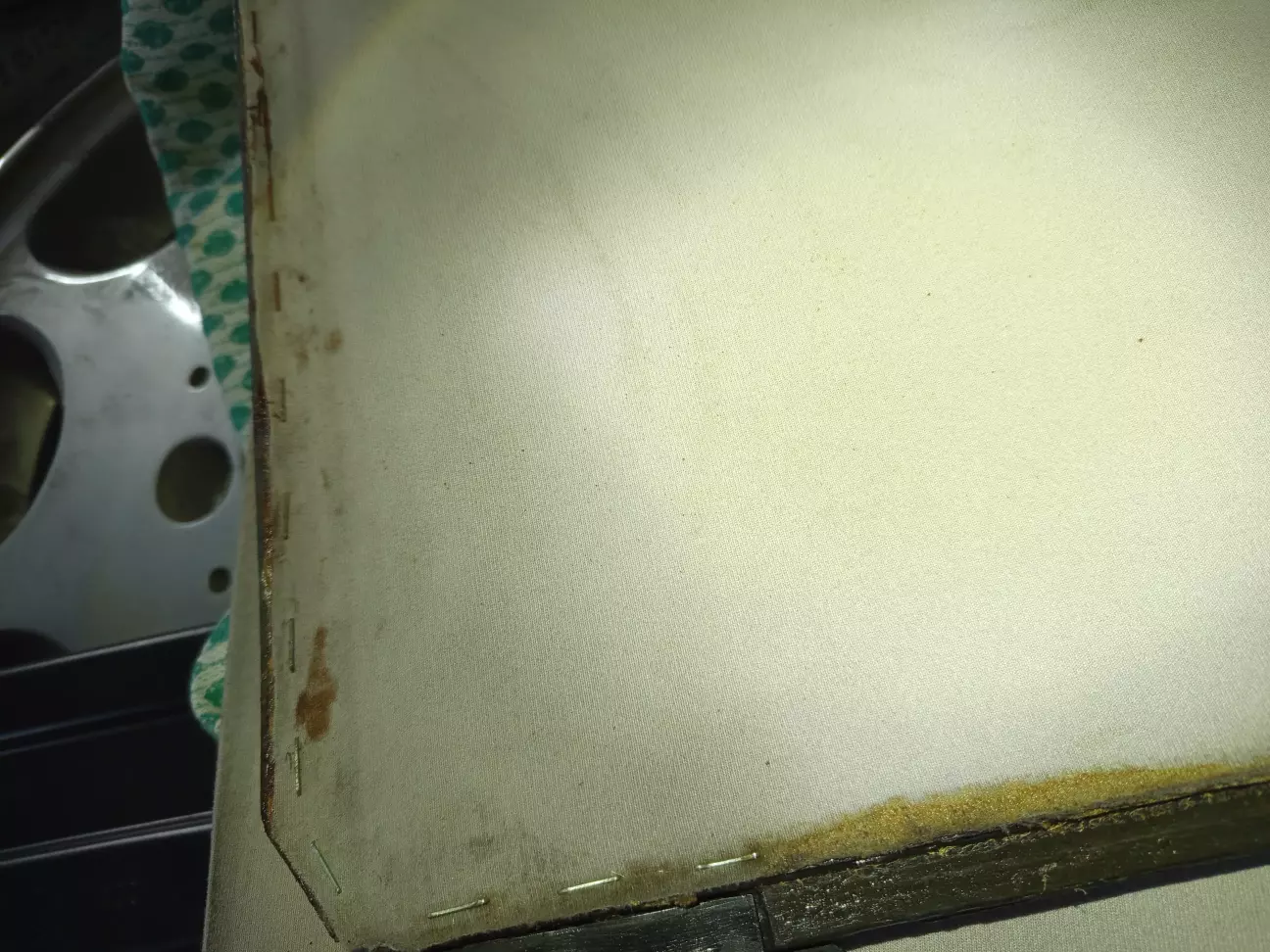

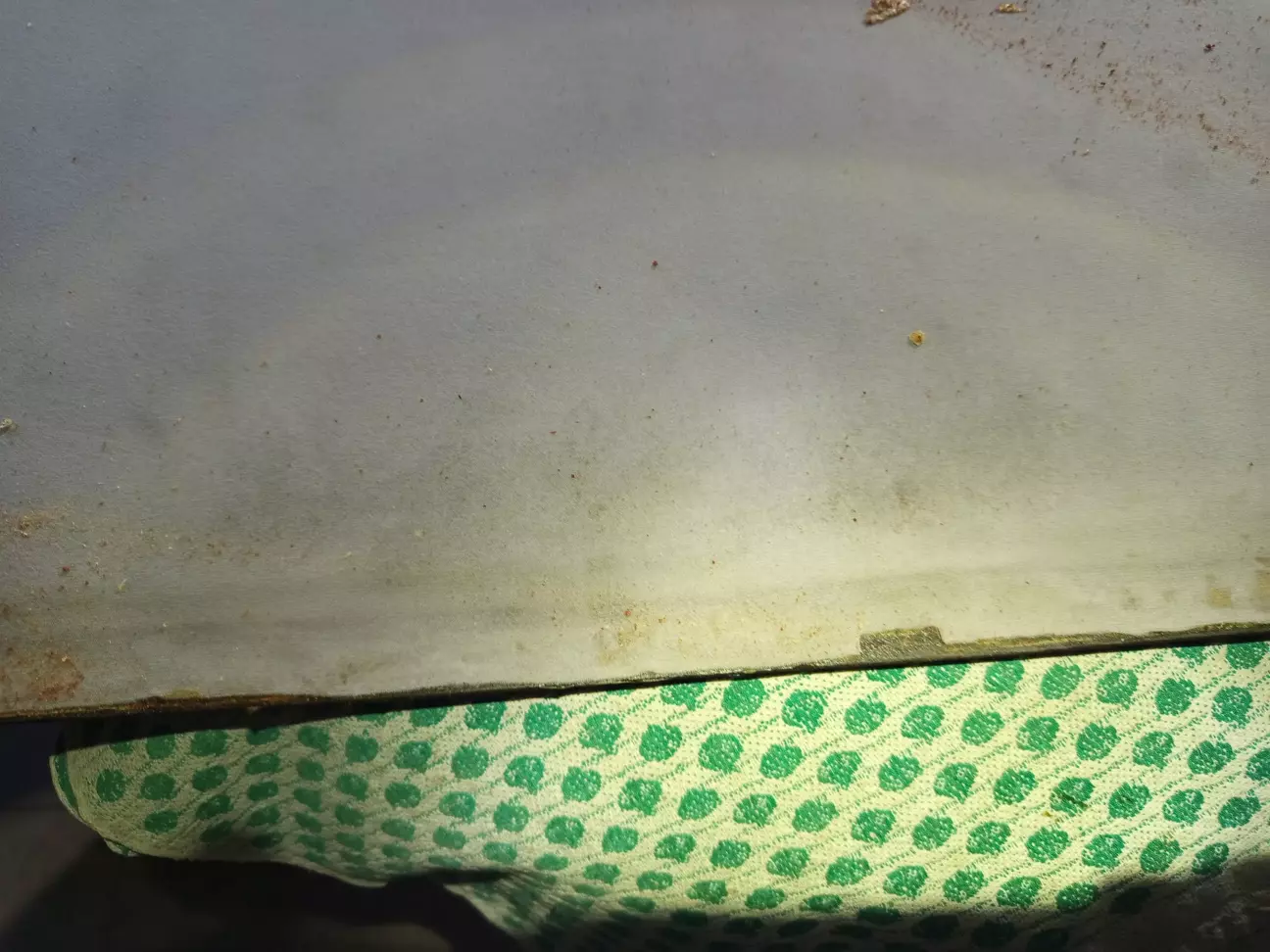

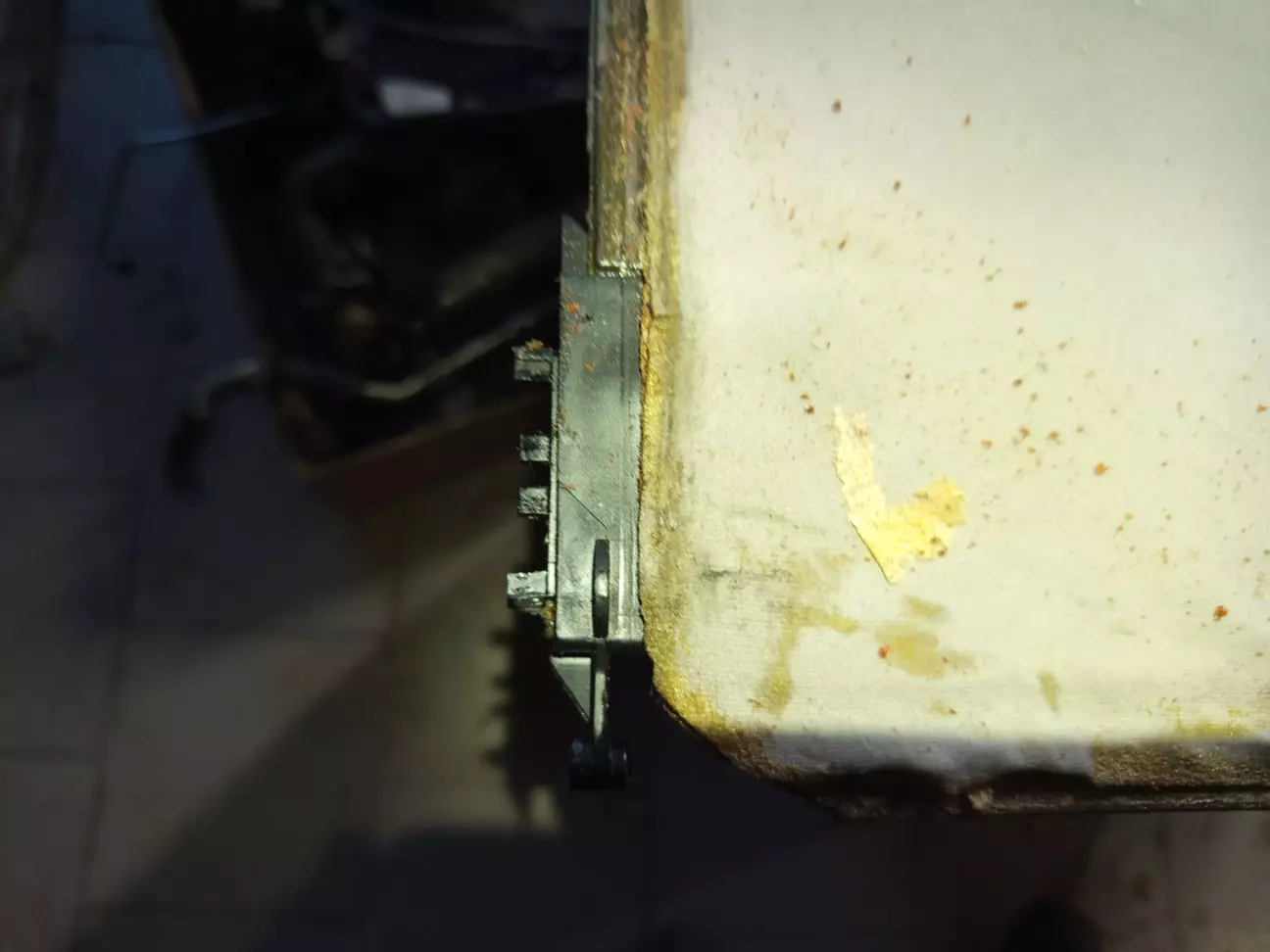

На наступному фото видно сліди мого першого ремонту, скоби та 88 клей.

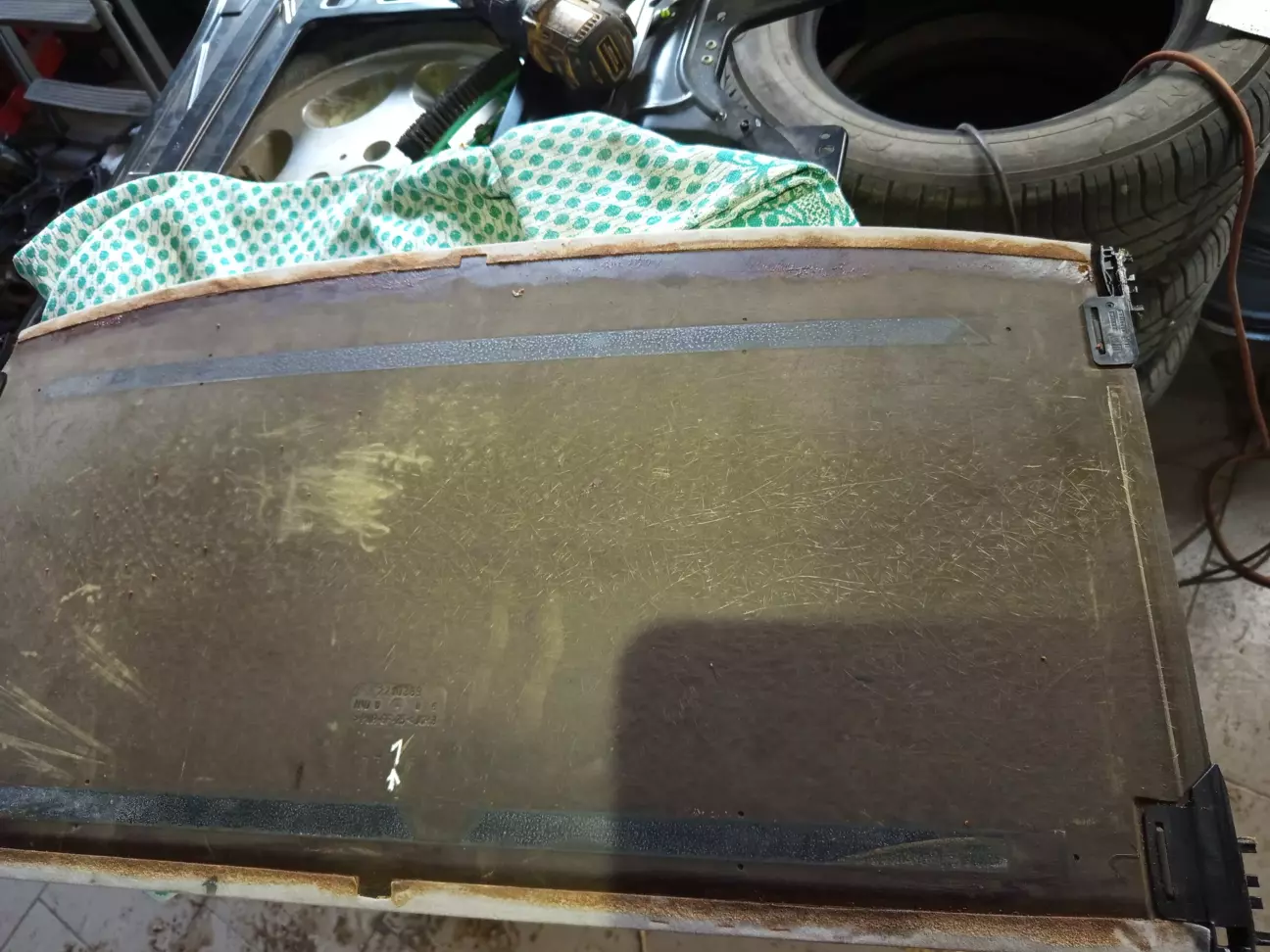

Видно як я позначав шторки, але все рівно хтось до мене не правильно поставив 2 шторку, це зіграло зі мною злий жарт при зборці...

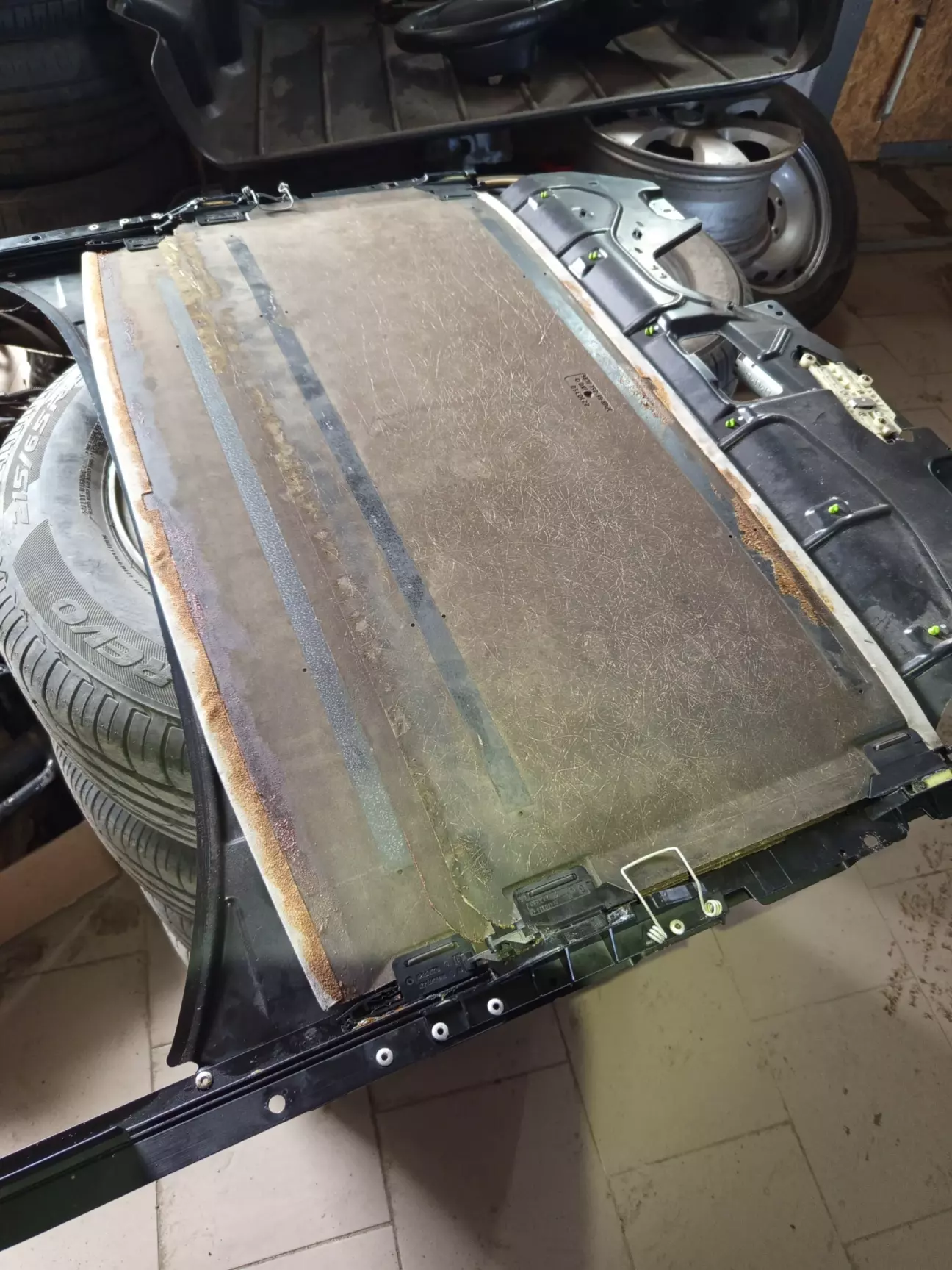

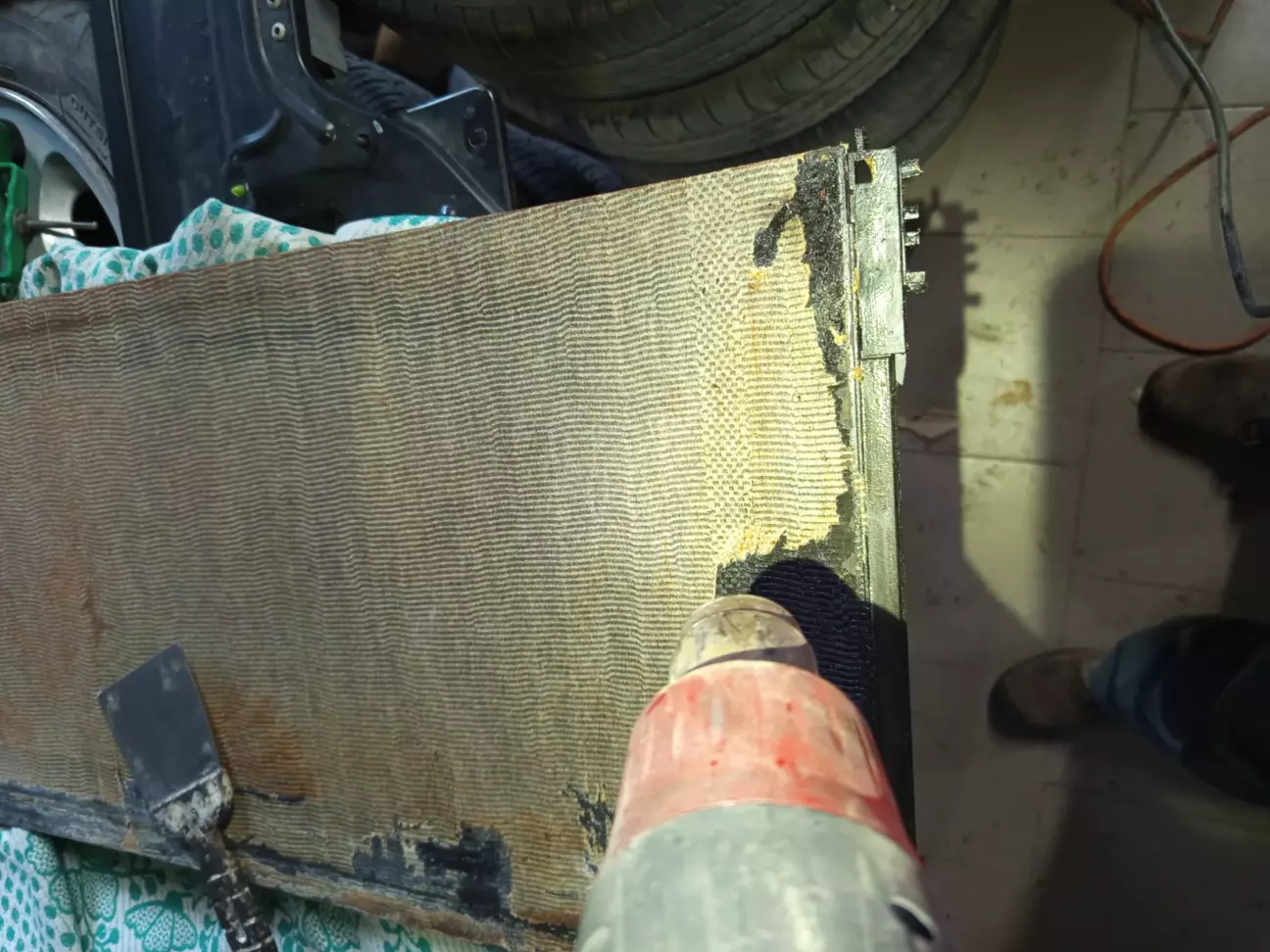

На фото одна з спроб зняти старий клей, він нагрівання залишки тканини знімалися добре, але клей залишався. З іншої шторки знімав тканину лезом канцелярського ножа, не нагріваючи, так клей не залишається.

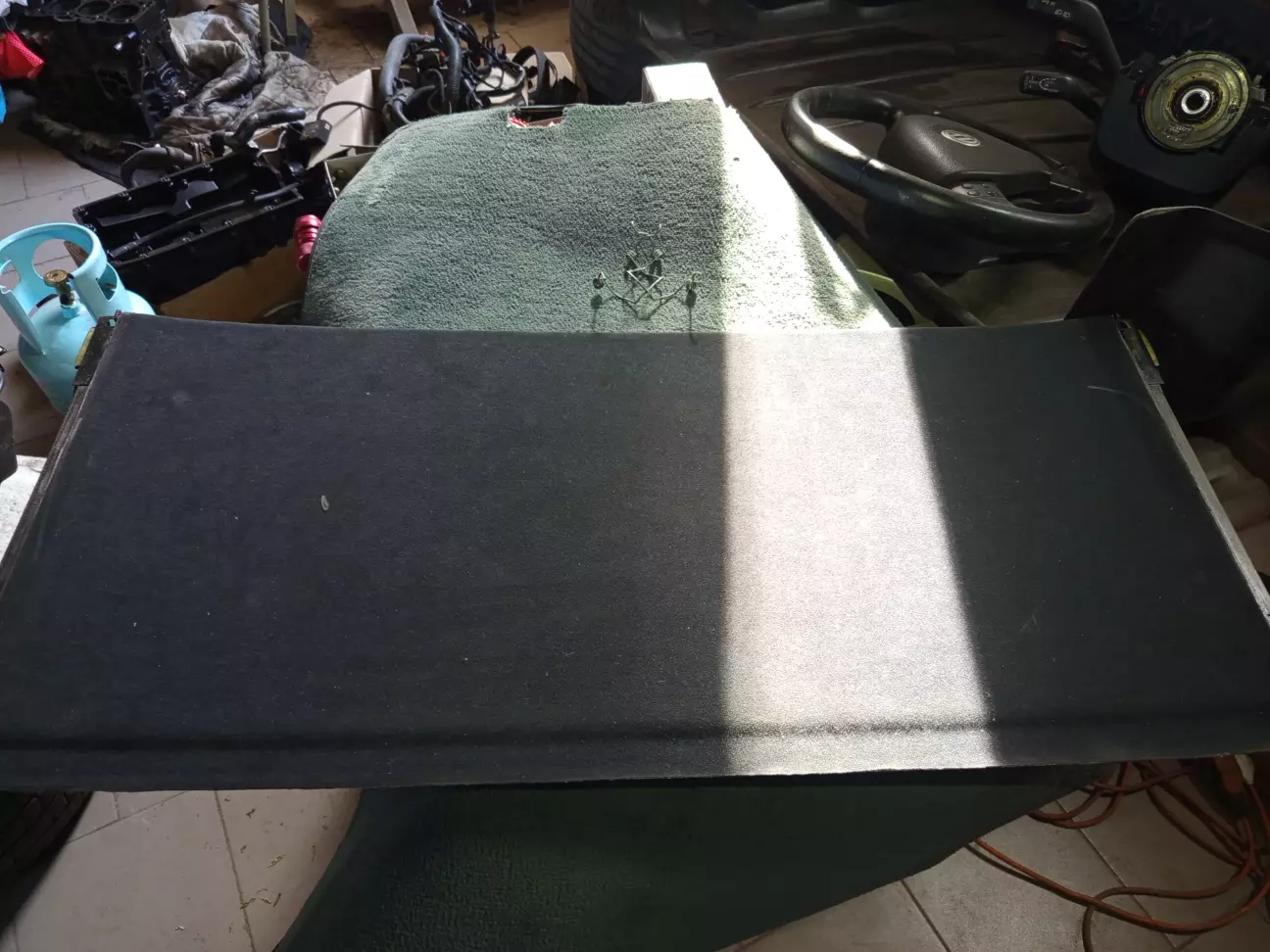

Самого процесу перетяжки не бачив, фото немаю. На фото одна з готових шторок, але не зразу вийшло, так як має бути. Коли зібрав панораму, при перевірці виявилося, що по краях шторок випустили забагато тканини, підрізав, все стало на місце.

Не з першого разу заставив все працювати, я допустив помилку при зборці, тому друга шторка не зачіпалася за першу.

Змушений був знову знімати панораму, заодно переробив кріплення.

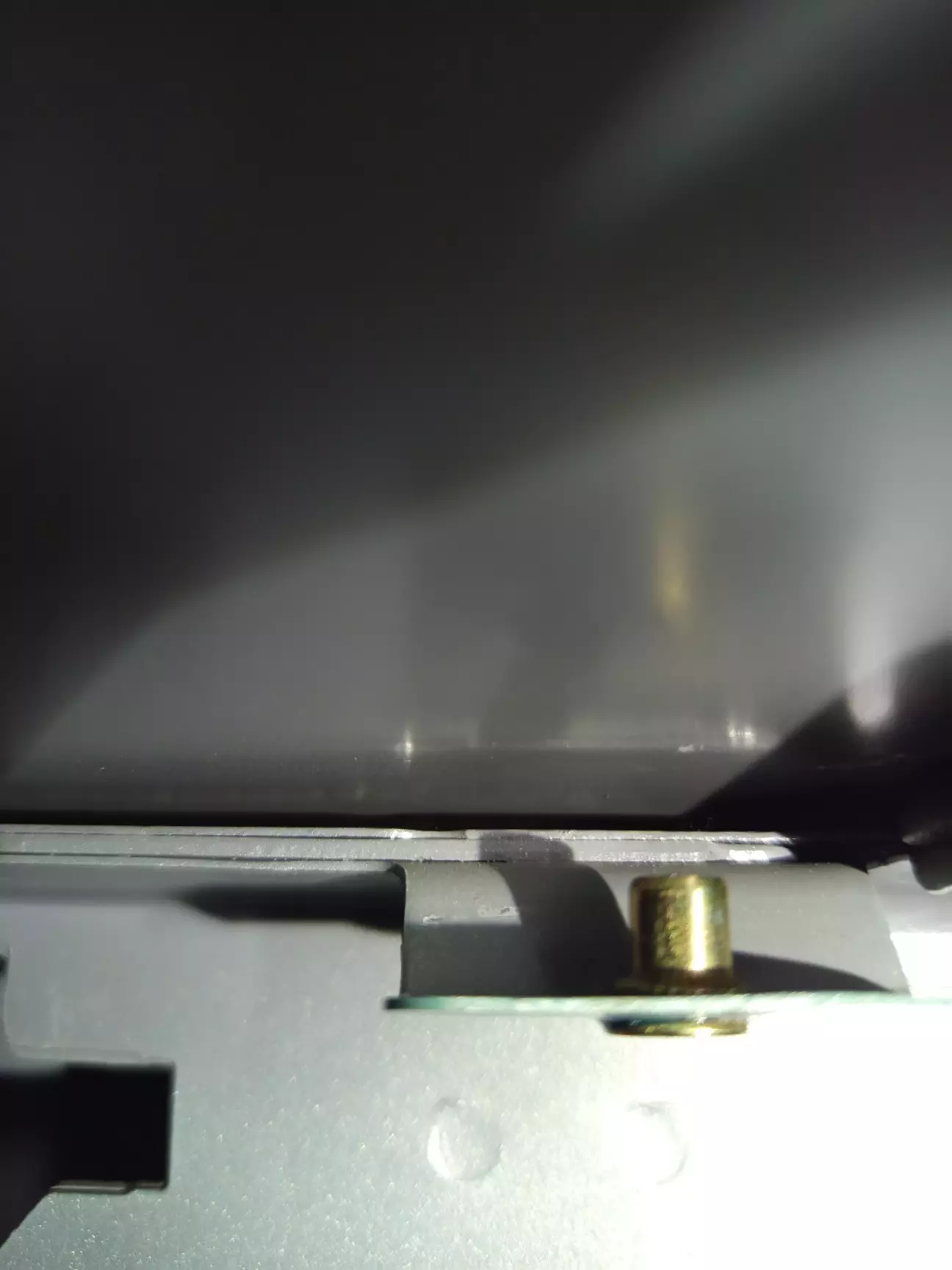

В найбільш навантажених місцях замість шурупів заклепав різьбові заклепки М5, та закрутив болти замість шурупів. Так як колись була історія з стуком панорами через розкручені шурупи.

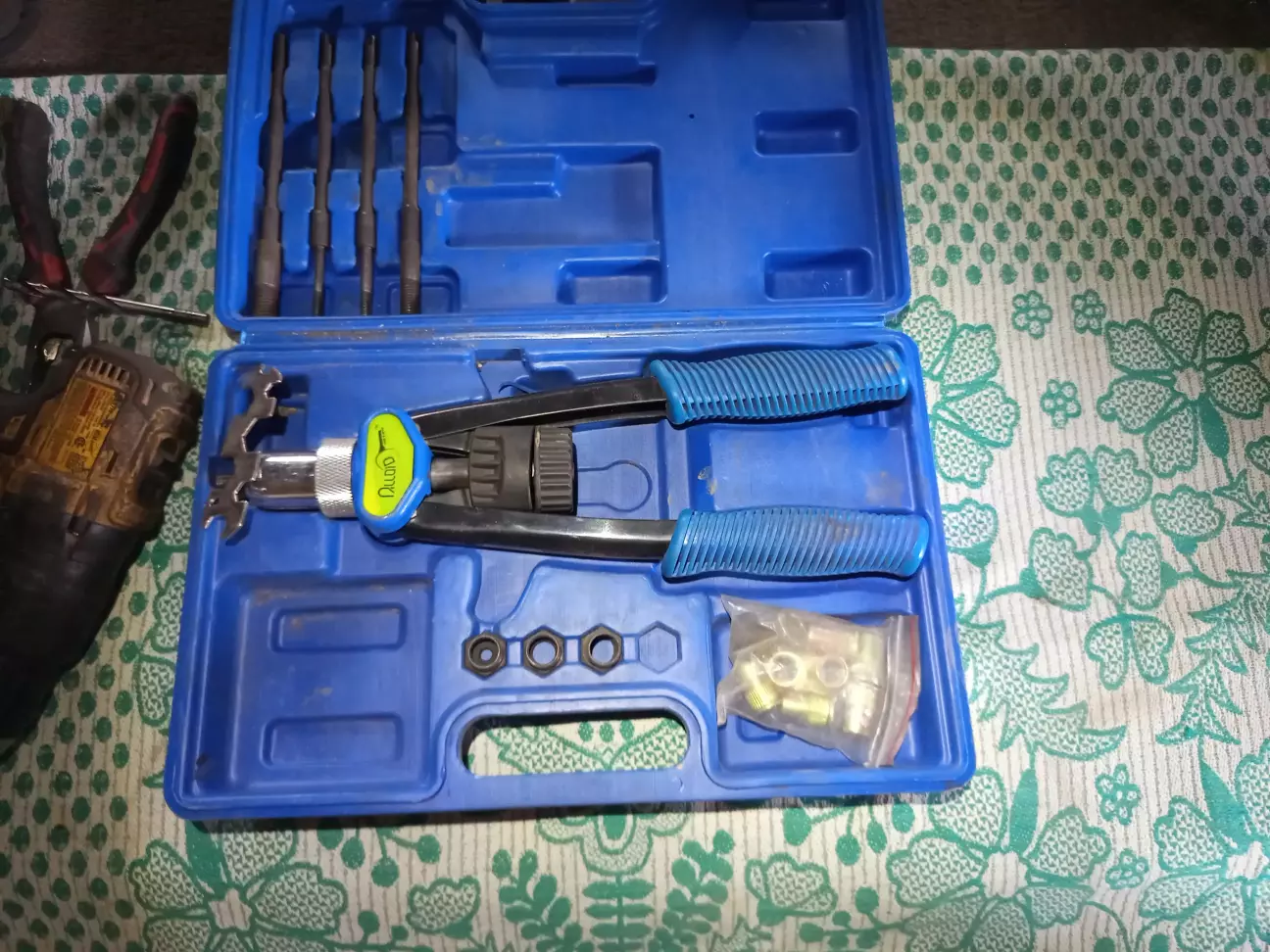

Заклепочник не один раз виручав...

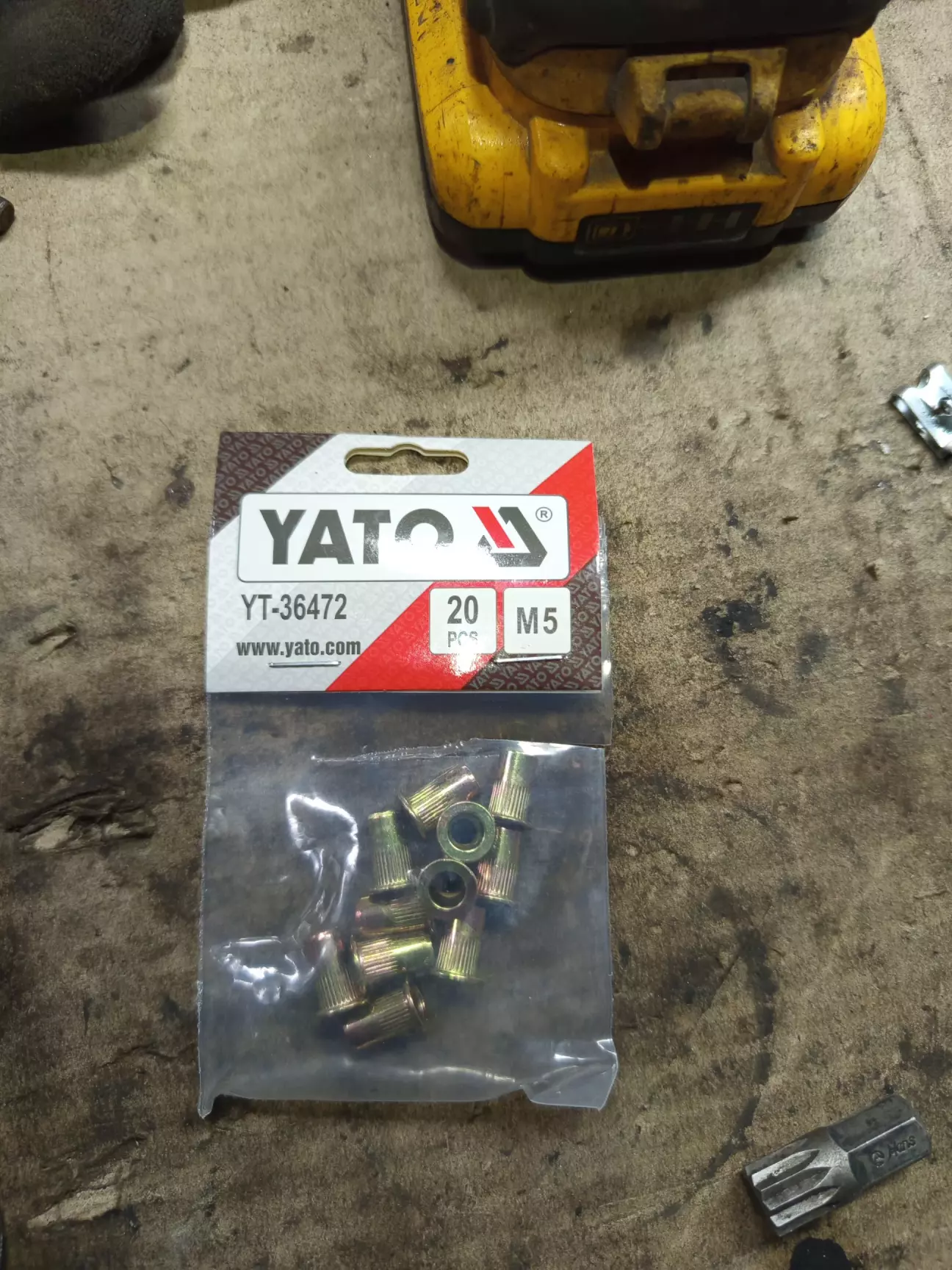

Заклепки (не реклама).

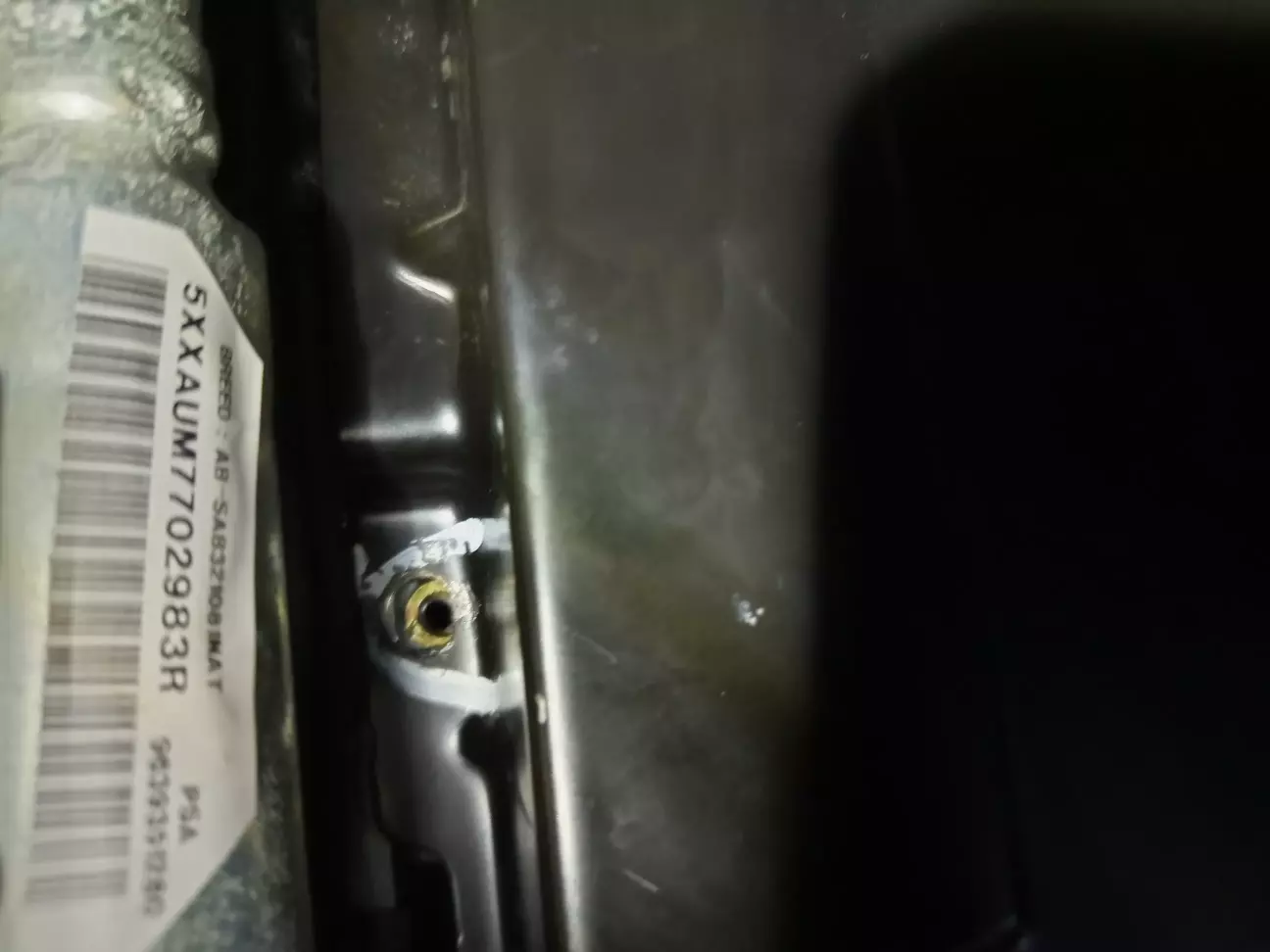

На фото одне з задніх кріплень.

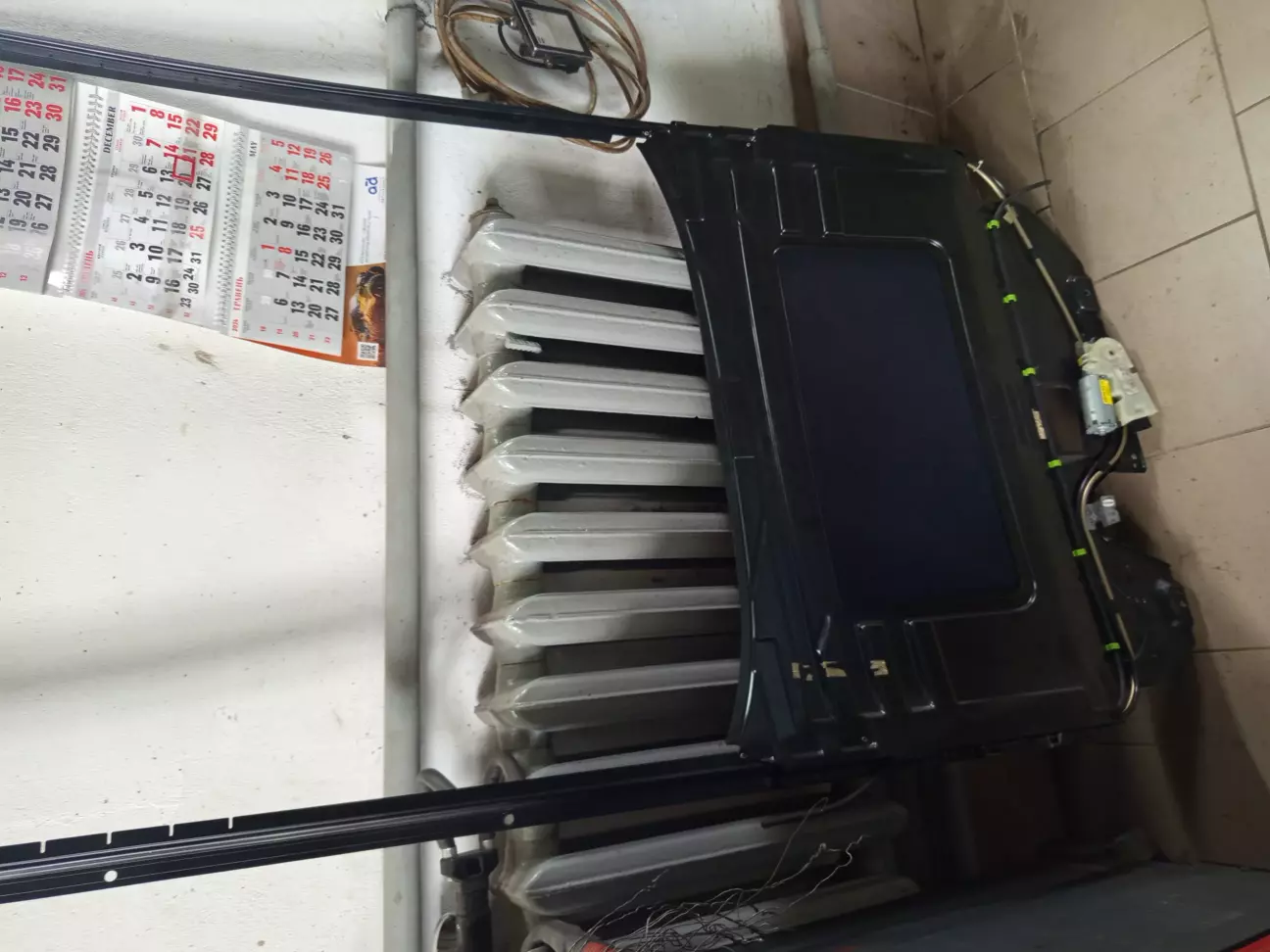

Зібрав панораму, підключив для тестування.

Ззаду підставка, спереду підвішано.

Прогнав панораму близько 10 разів, все працює без зауважень. Але як тільки поставив та прикрутив панораму на місце, друга та третя шторки перестали виїжджати... знову теж саме... шукаю причину, і методом спроб і помилок виявляю, що отвір одного із задніх бокових кріплень на половину не сходиться та коли закручувати болти, раму зжимає і шторки підклинюють. Отвори рами панорами дещо більші, тому є можливість невеликого регулуювання по сторонах, в моєму випадку не сильно допомогло, хоча заклепки заклепані по старих місцях шурупів.

Як тільки відкрутив болта, все знову запрацювало. Розсверлив отвір, додаткого підклав по шайбі між дахом та понорамою підібрав болта з меньшою шайбою та все запрацювало.

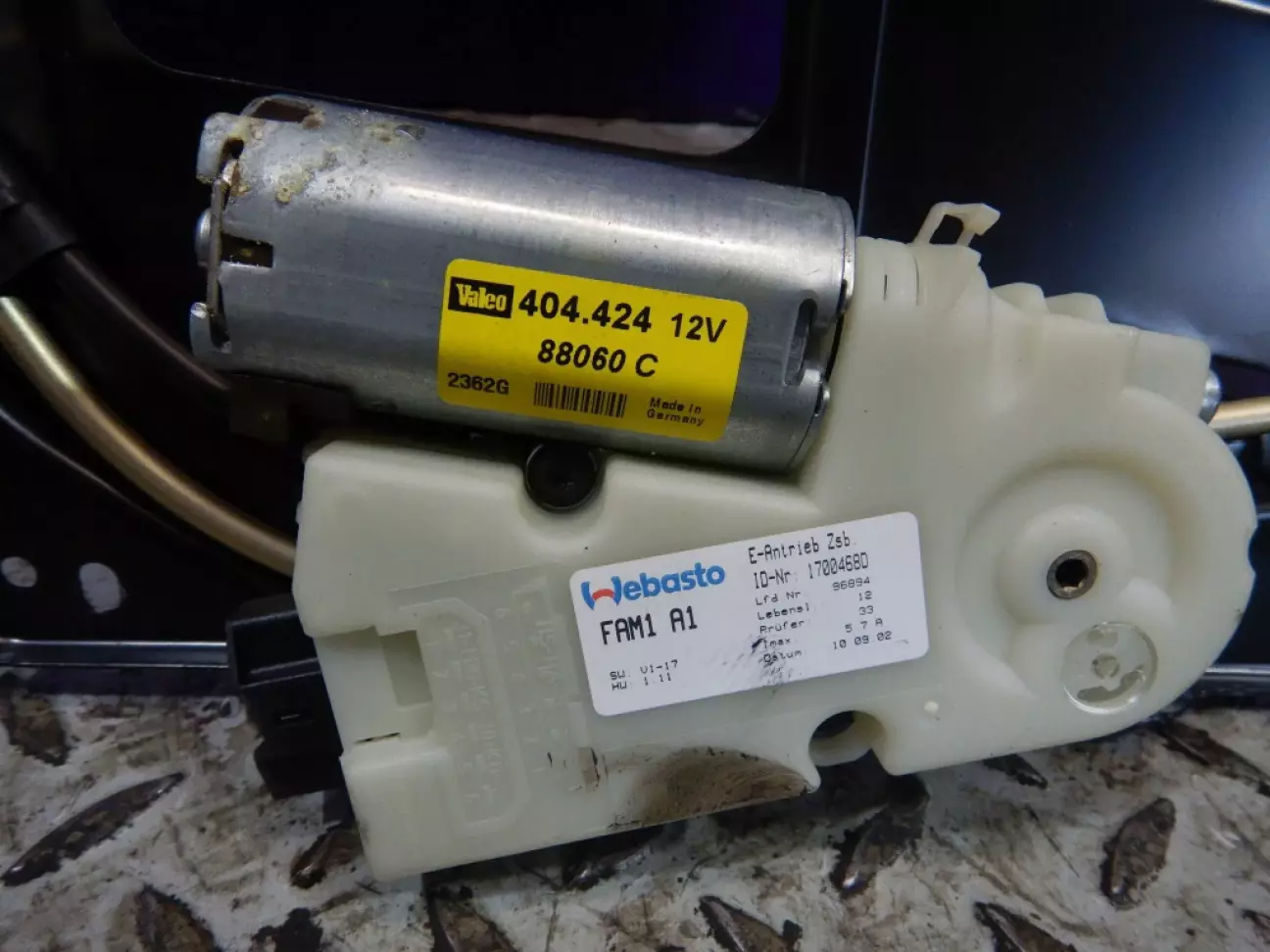

Механіз панорами Webasto, на моєму Peugeot 405 механізм люка теж від цього виробника.

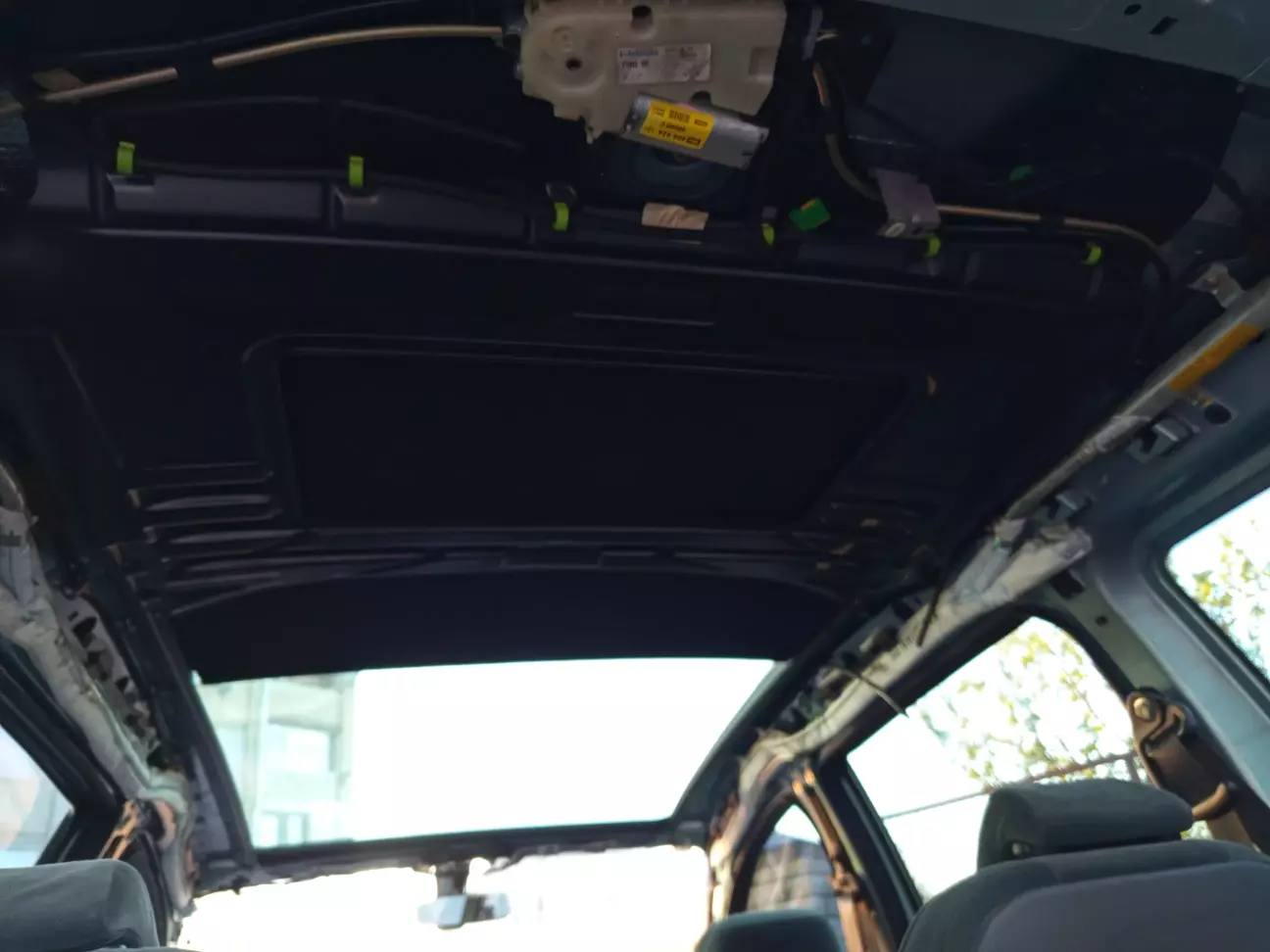

Панорама на своєму законному місці, прикручена та перевірена, проводка закріплена.

Далі буде... обшивка даху вже готова, чекаю на пластики бокових стійок...
