2️⃣6️⃣"VEHICLE INTELLIGENT LIGHTING SYSTEM", Контурная/Подсветка салона Часть 2

Не долго подсветка пролежала в коробке, ровно одну неделю.За эту неделю было прокрученно в голове миллион вариантов того как сделать и куда расположить подсветку, но исходя из того что как говорил ранее у нас очень своеобразный салон, почти 90% смотрелось бы колхозно, а так-же комплект предусмотрен для автомобилей с 4 дверьми.

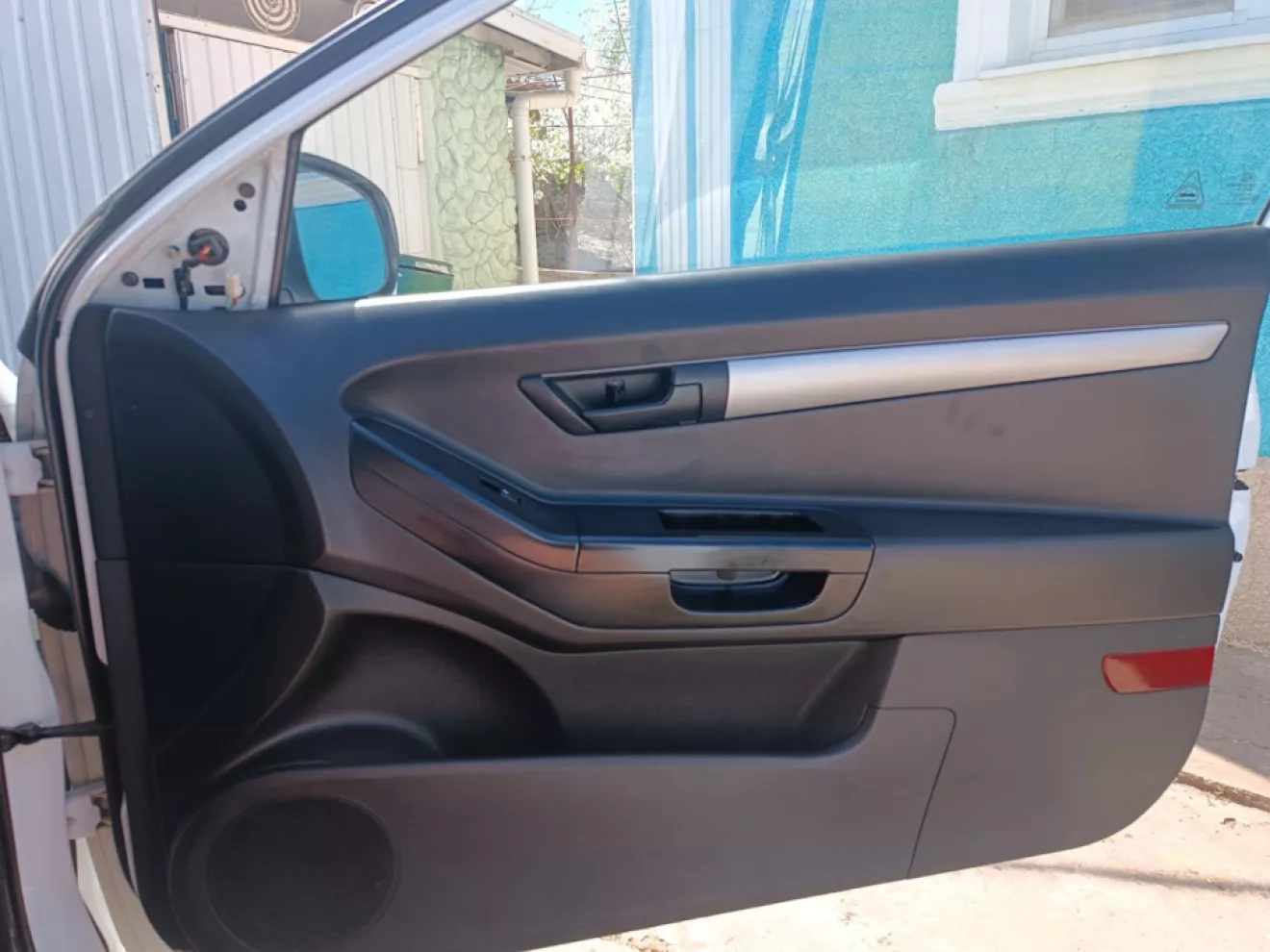

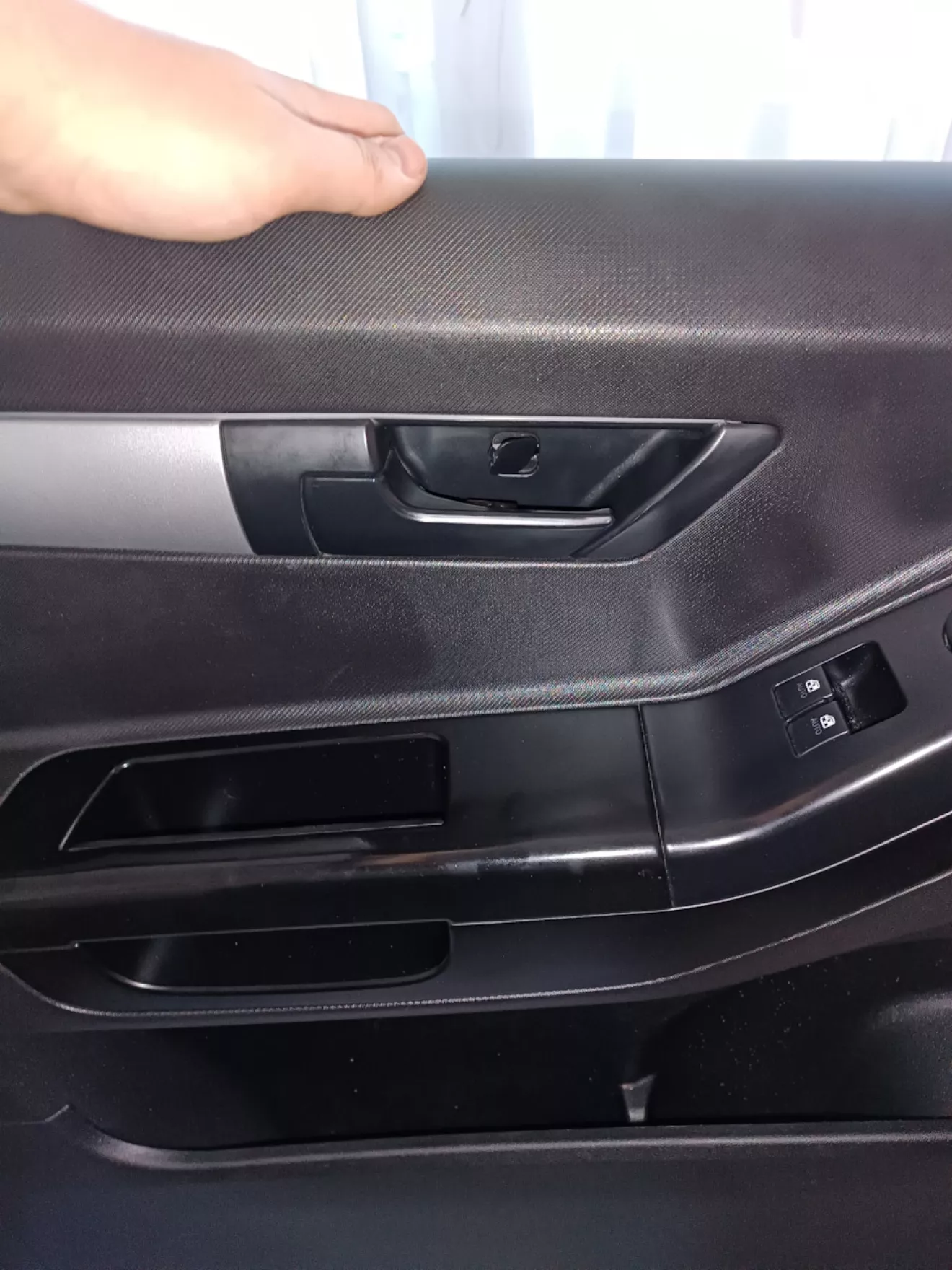

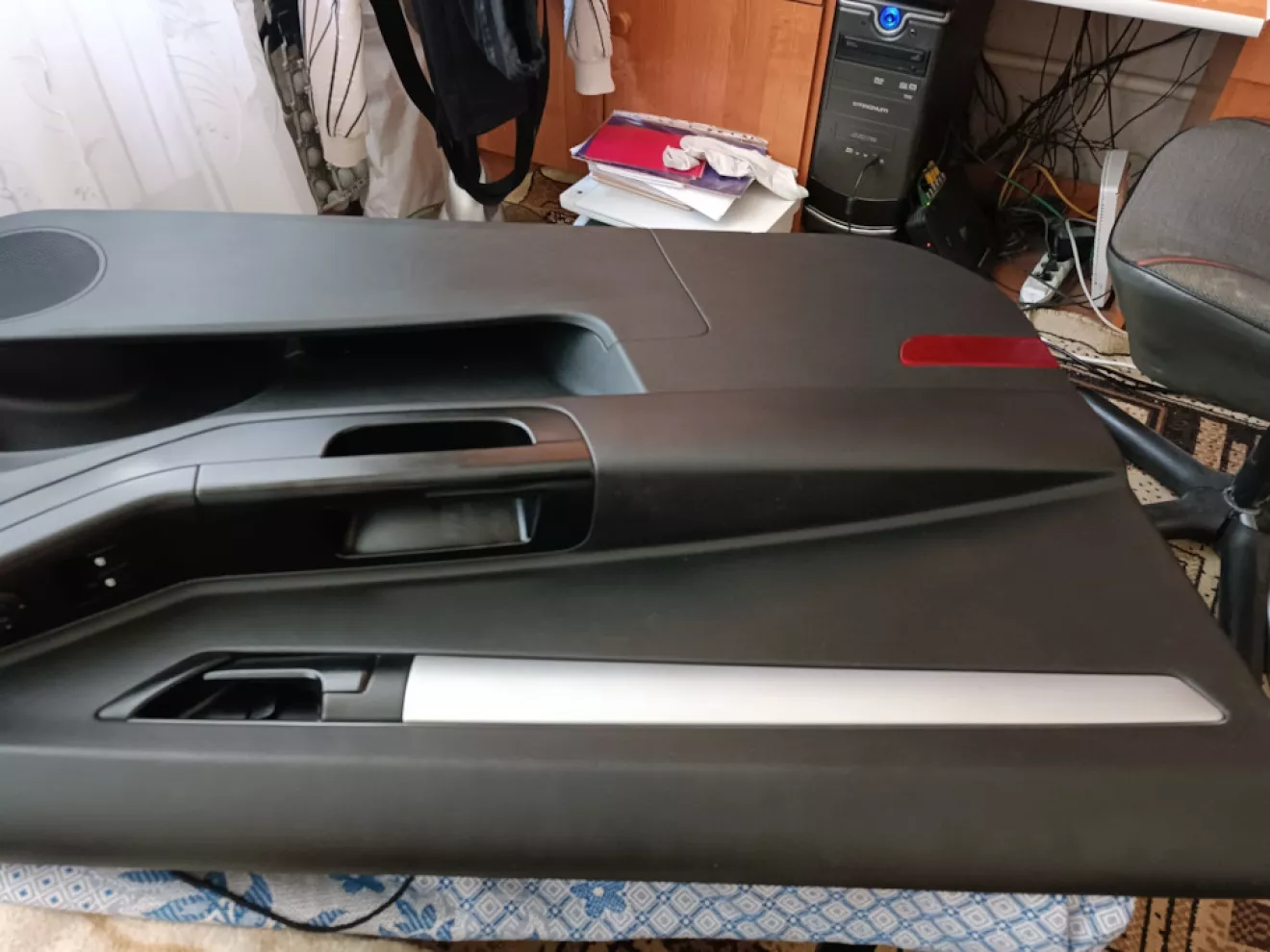

Итог такой, просто приступить и делать всё на-ходу, по мере установки.Первые в очереди пошли дверные карточки.Снимать их довольно легко, устонавливать обратно так-же.

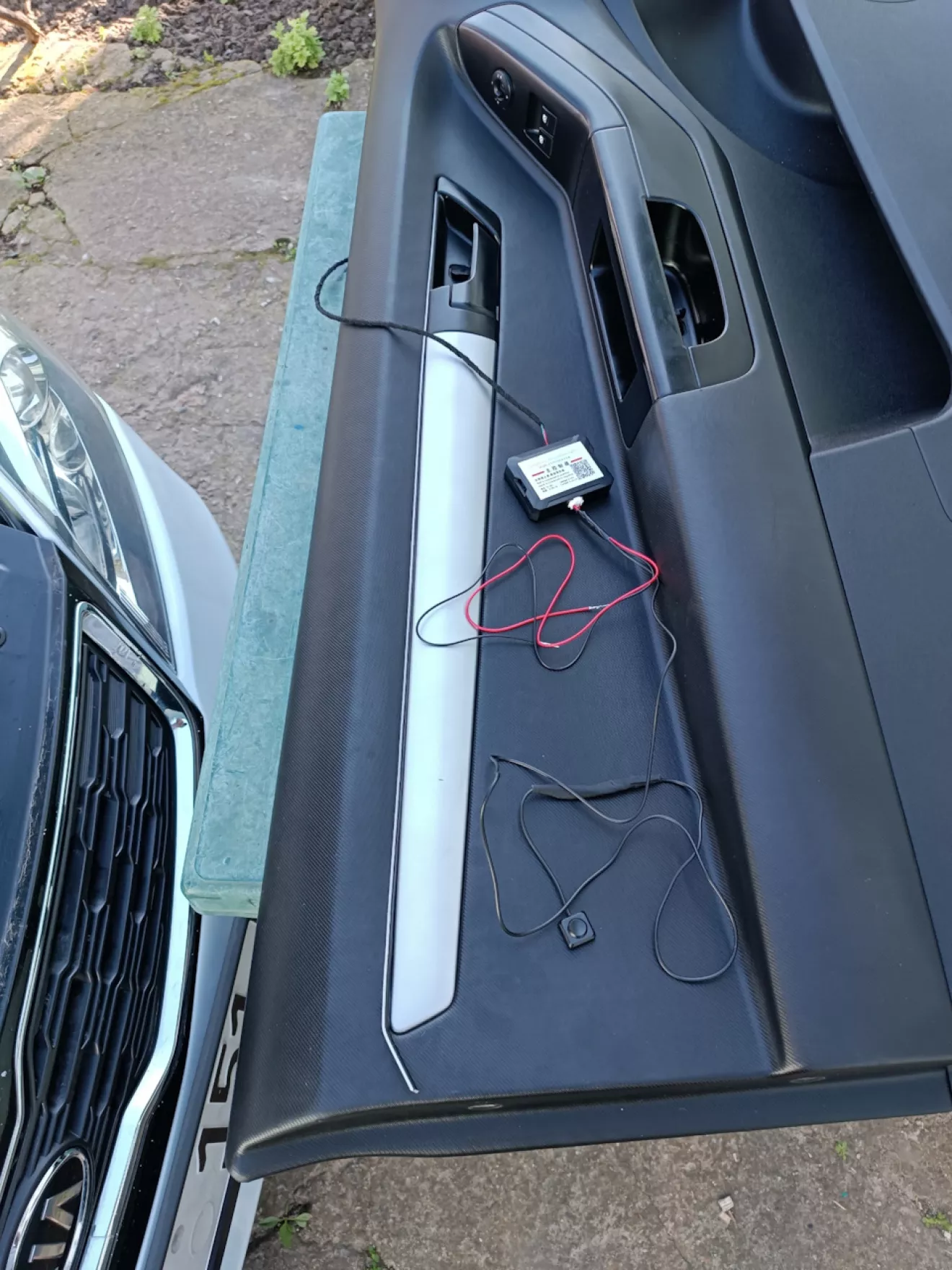

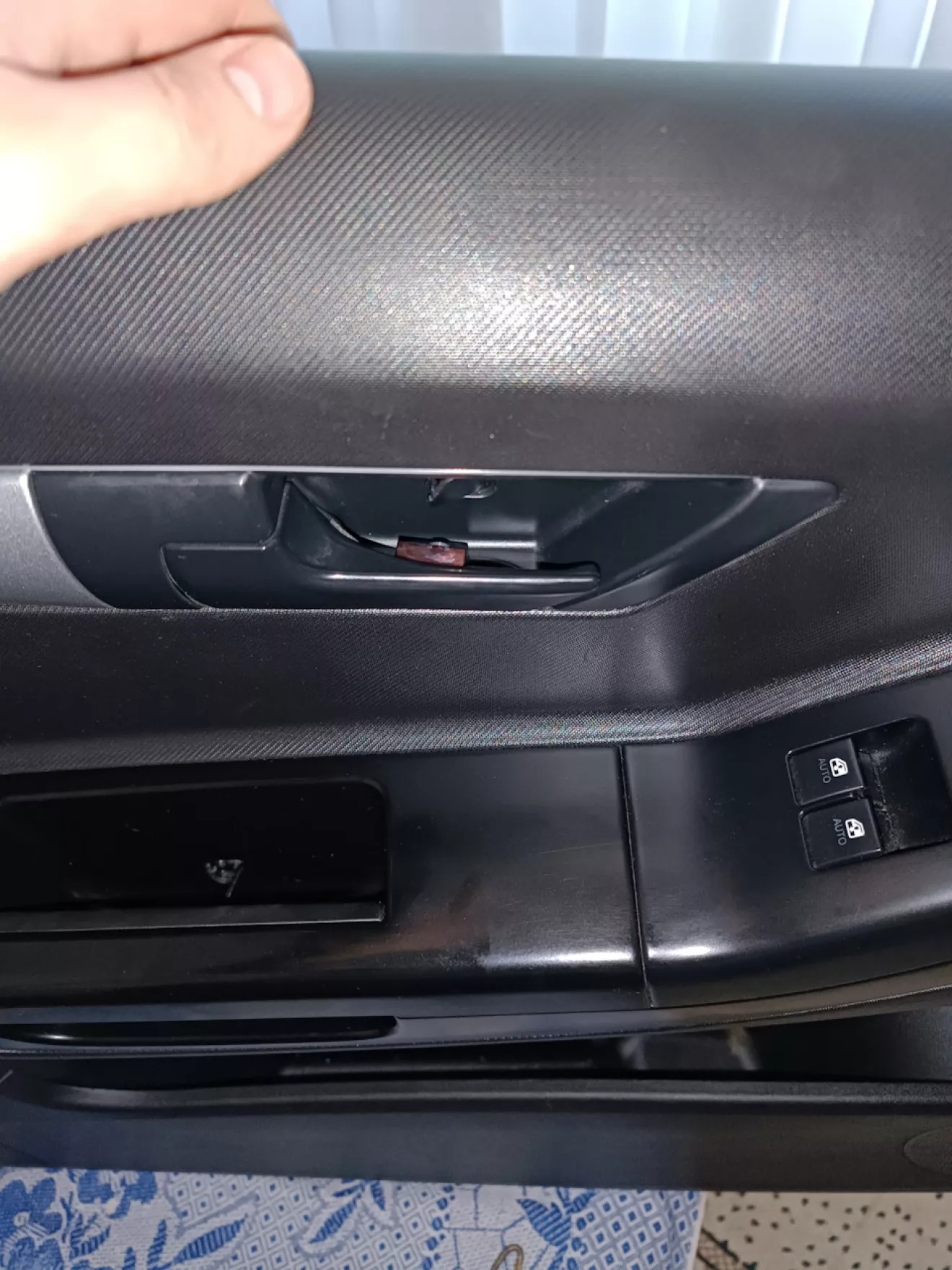

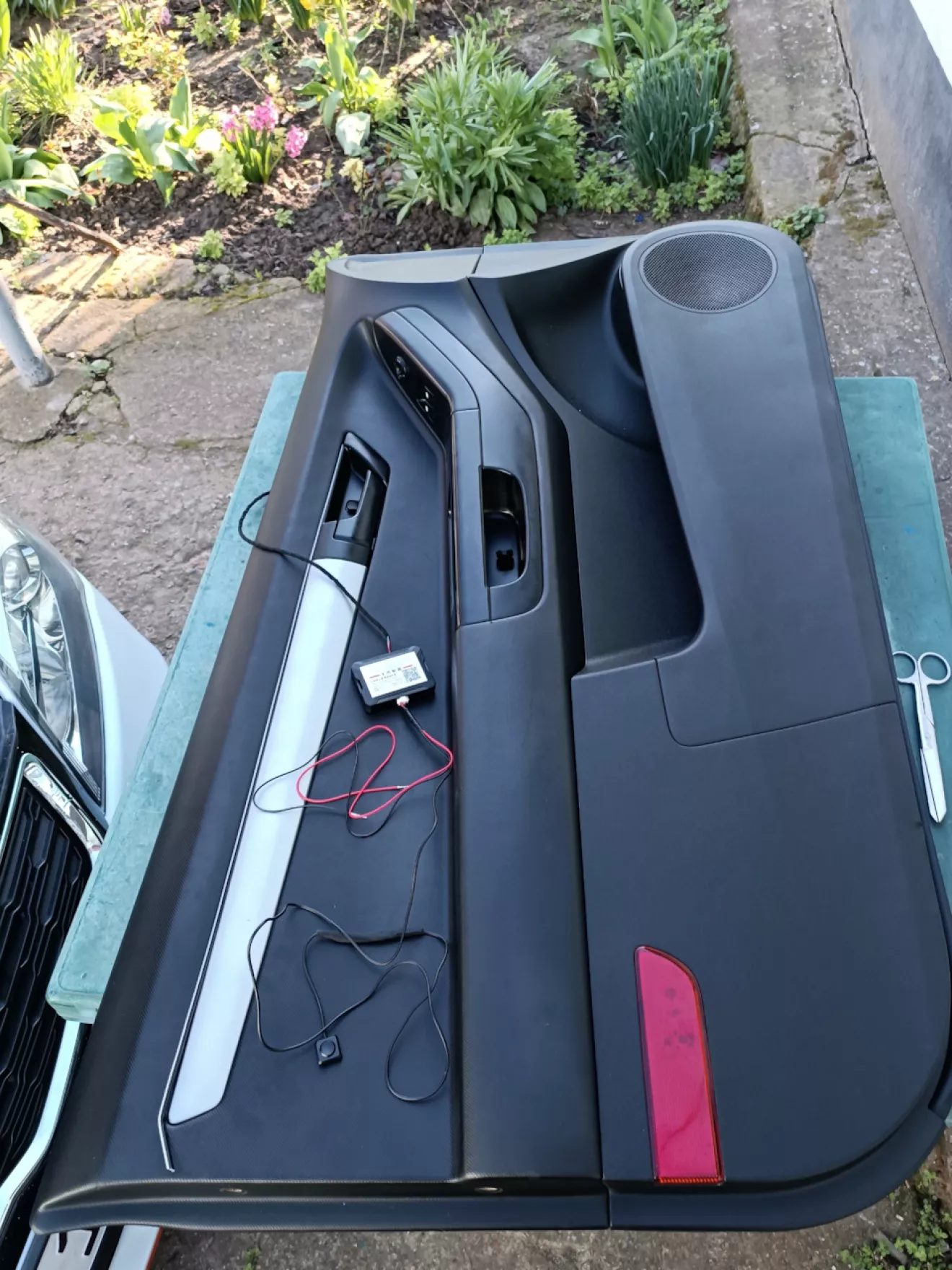

Начал я с установки лент подсветки.Для начала открутил болты крепления отсека ручки открывания двери чтобы отодвинуть её немного.

Тут меня ждал приятный сюрприз, там уже был разрез с завода через который аккуратно просунул ленту, закрутил обратно ручку и получилось что провод ушёл под ручку и вообще незаметен.Далее приступил к ленте.Засовывать её под молдинг оказалось не так уж и легко, но с помощью лопатки которая шла в комплекте это возможно сделать.Сначало засунул её больше половины, медленными шагами по 5 см, в конце хотел загнуть ленту что-бы не резать, но она слишком стойкая, да и вид не такой поэтому лишние 3 см я просто отрезал и уже стал засовывать ленту до конца под молдинг.

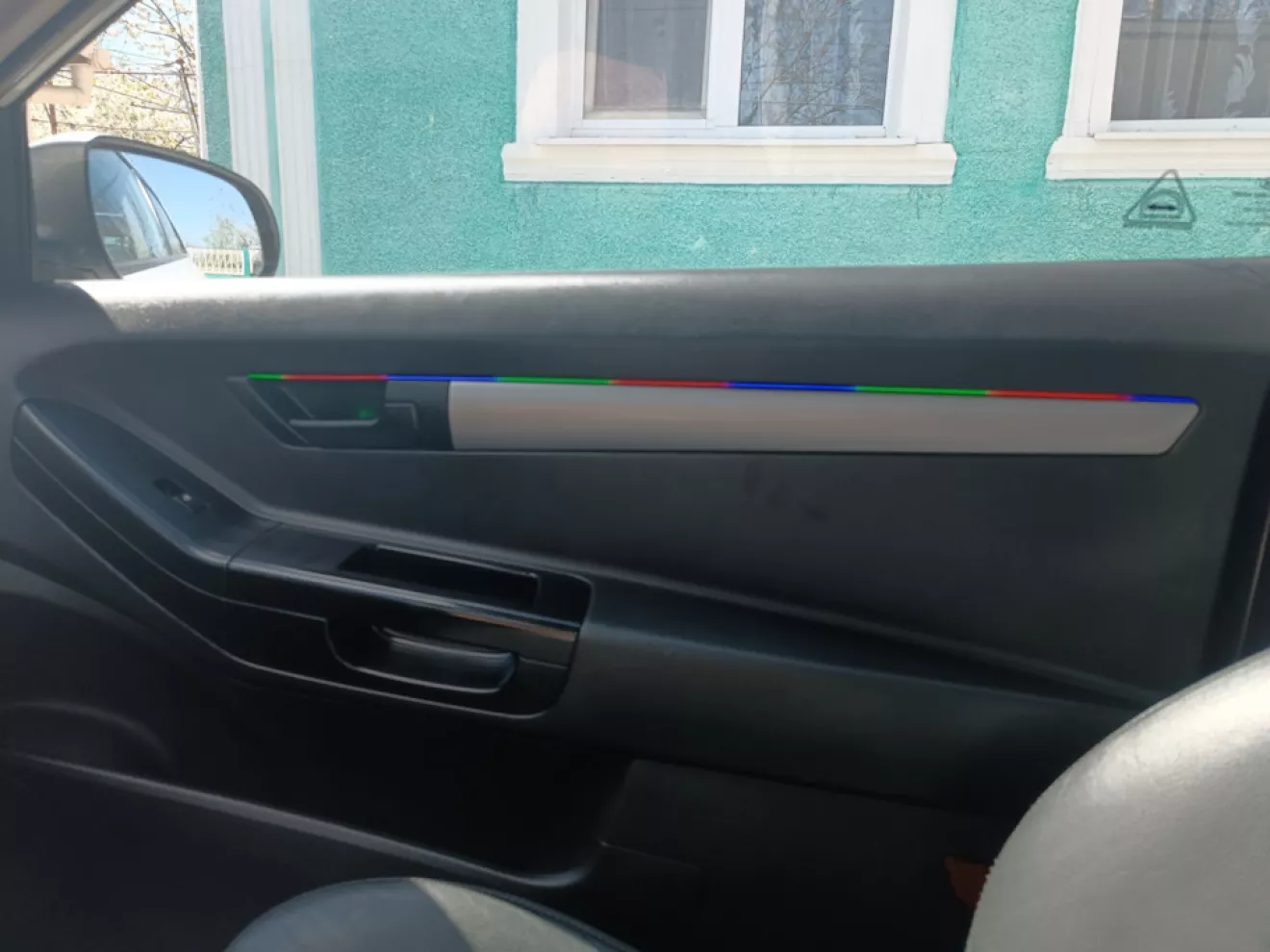

Тоже самое я сделал и со второй карточкой. В результате на карточке со стороны водителя лента ушла чуть чуть внутрь, пробовал её достать и засунуть в ровень с молдингом но не получается, видимо такая карта так как со стороны пассажира она зашла прямо в ровень.Но на внешний вид это никак не влияет, смотрится одинаково, светит так-же.

Следующим этапом это лампочки освещения подбутылников и ручек открывания двери.

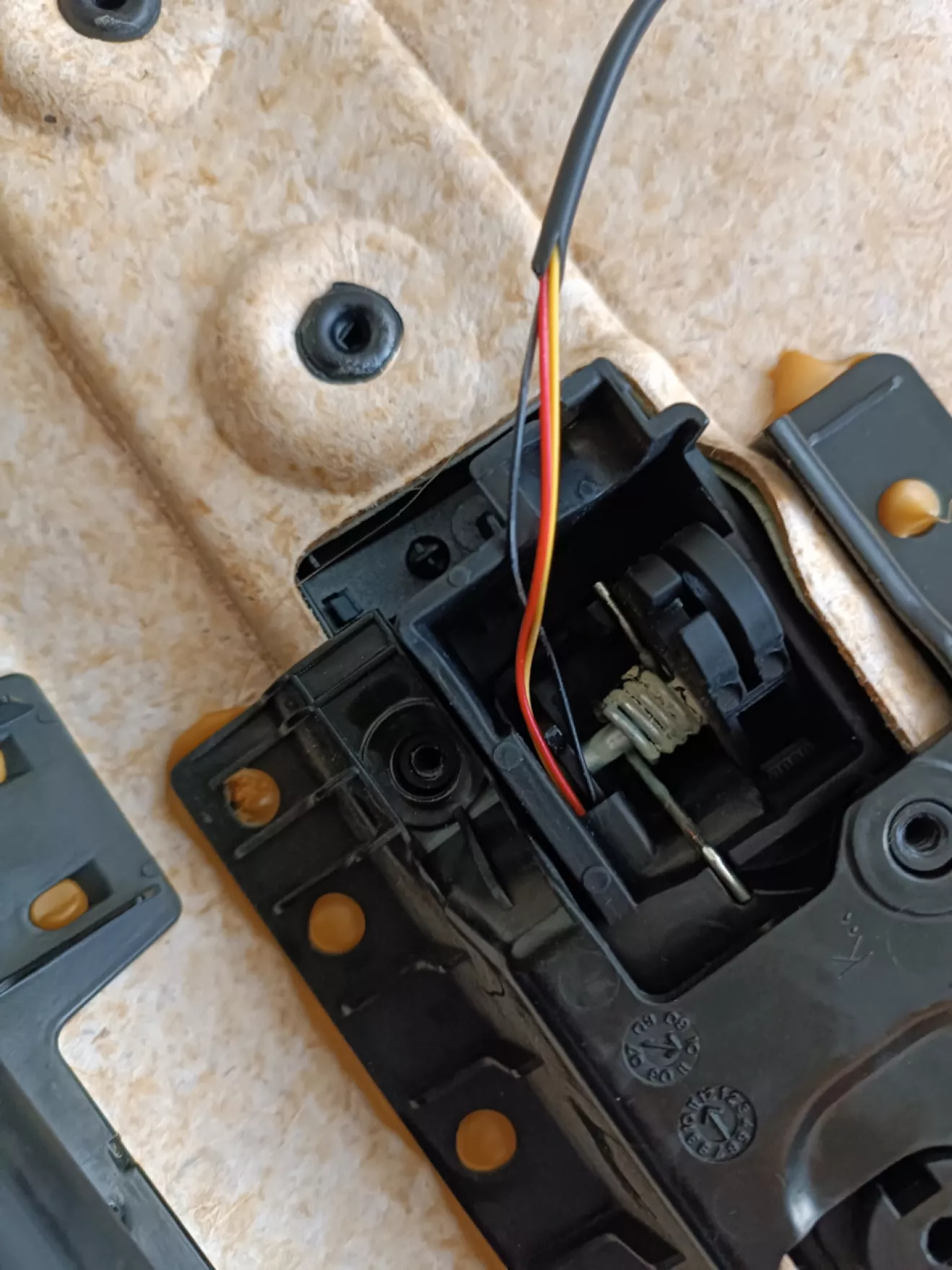

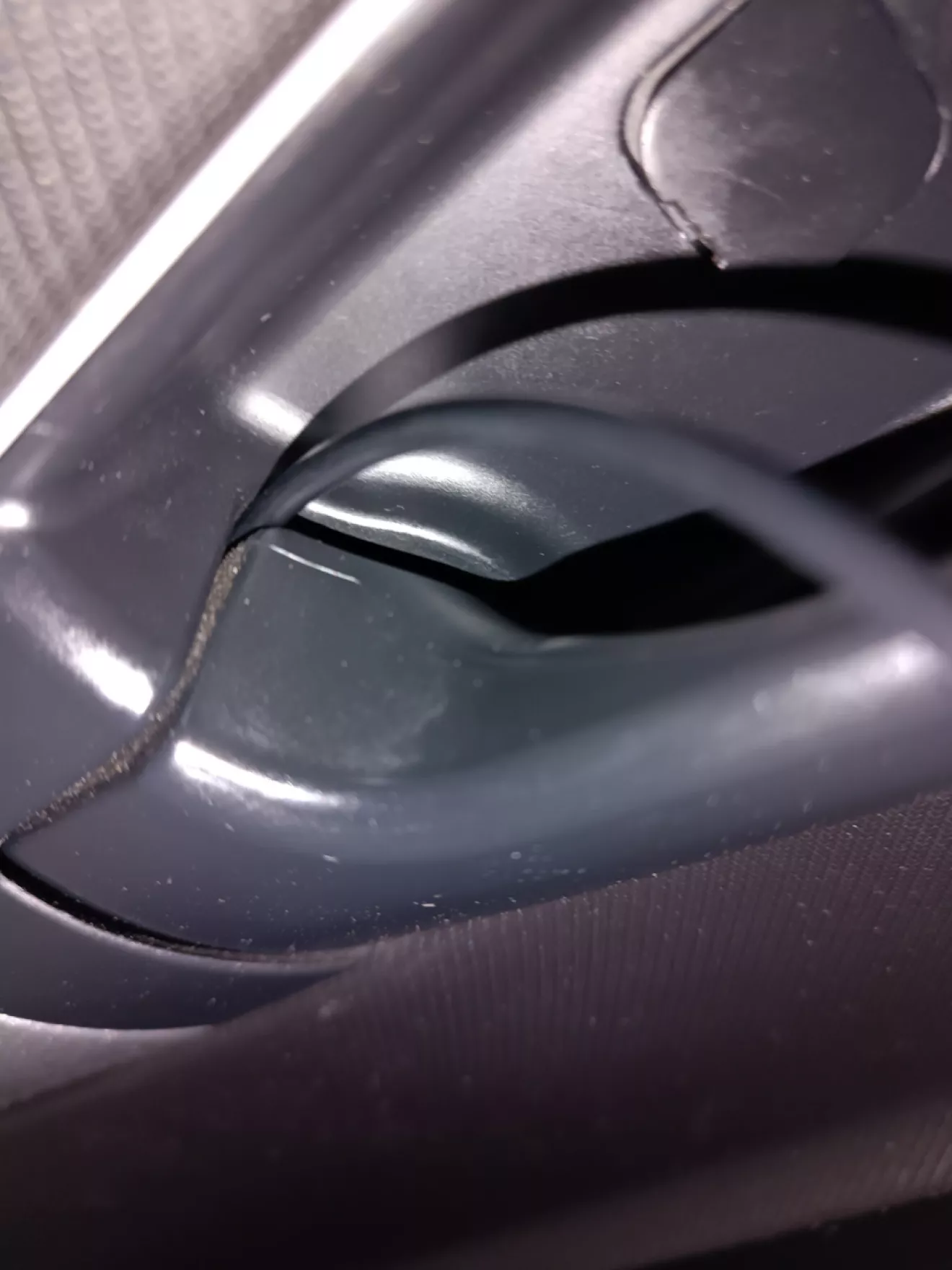

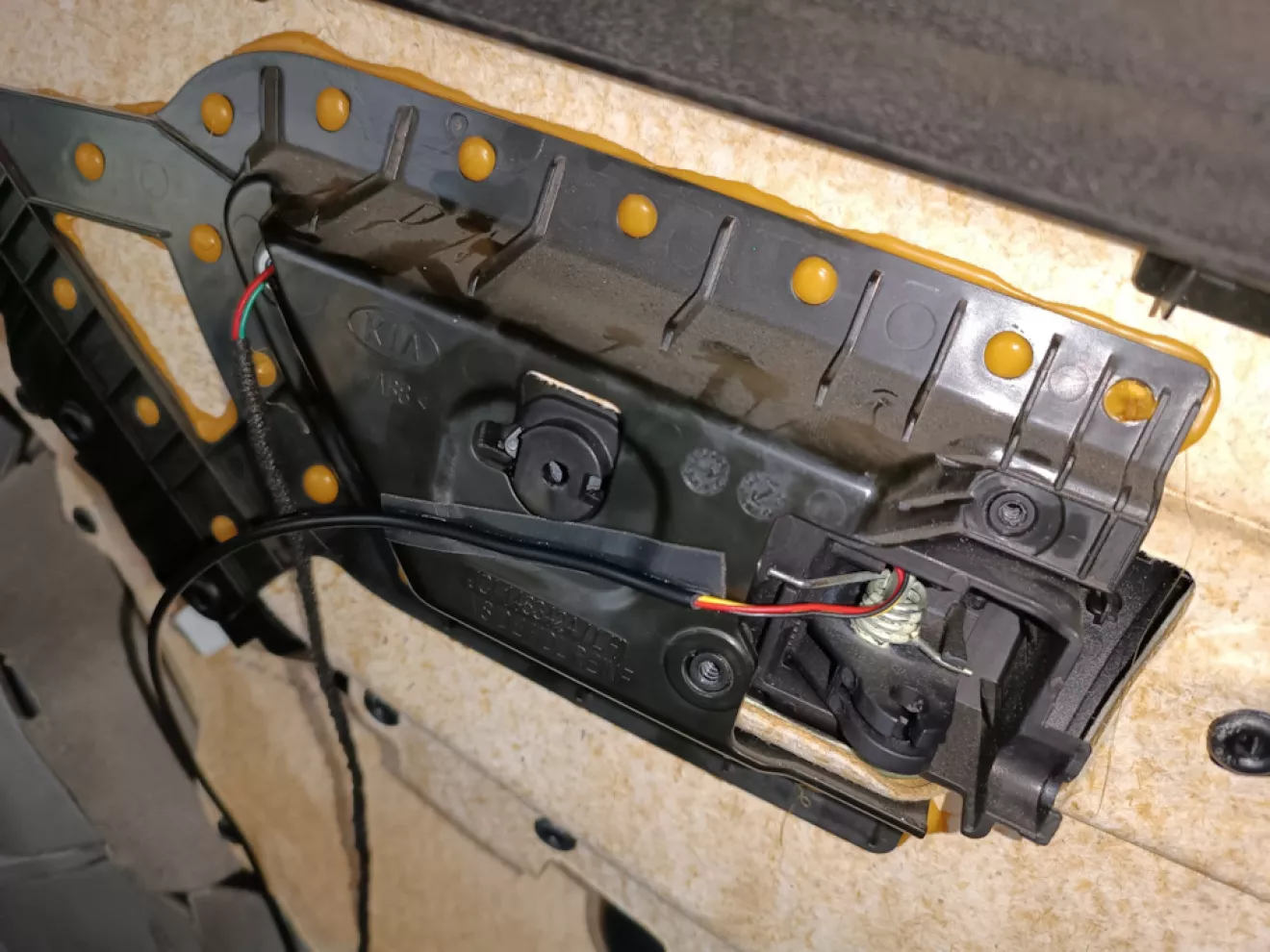

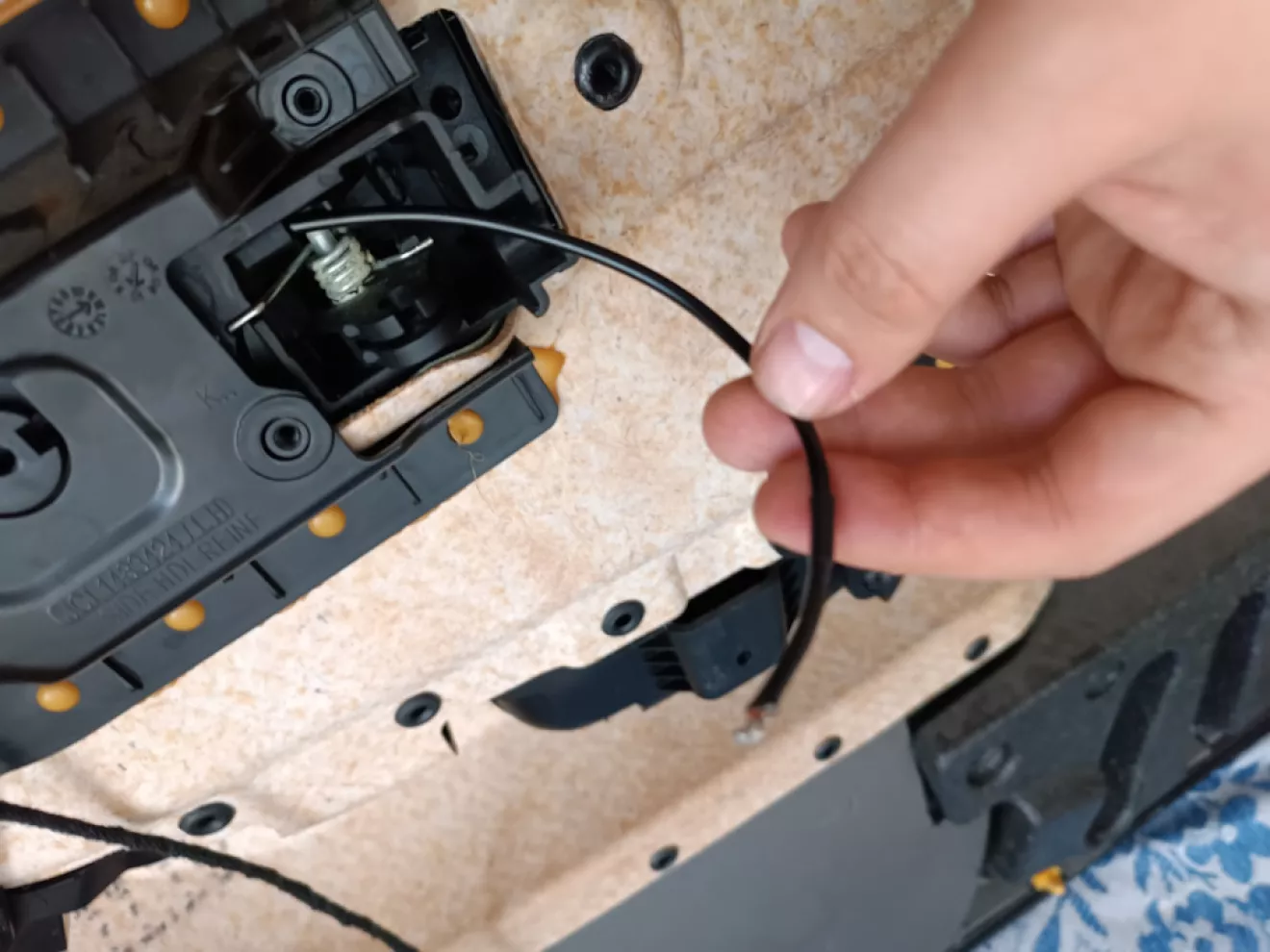

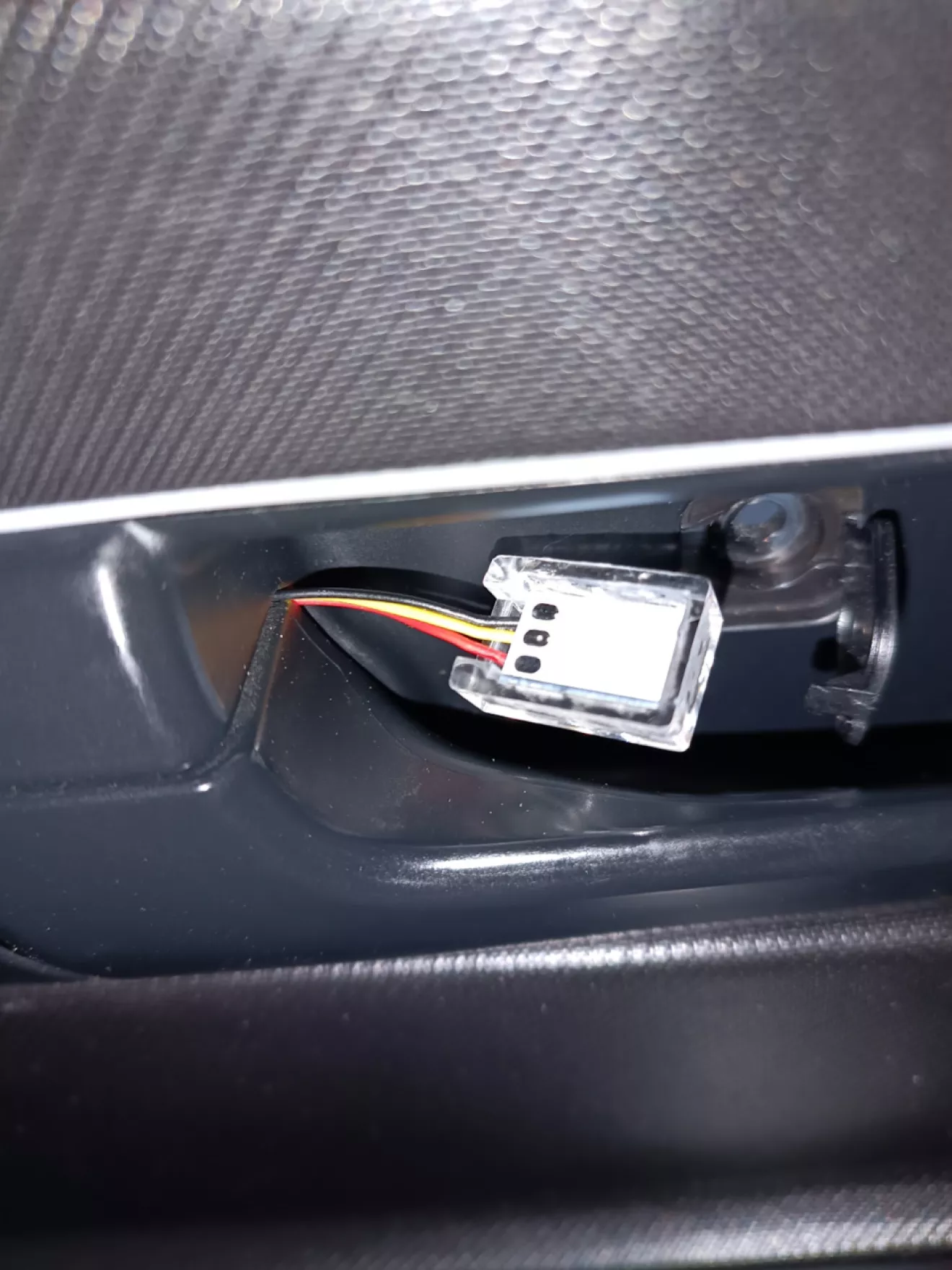

С ручками очень интересно получилось.Сверлить над ручками в отсеке я не хотел так как поверхность там наклонная и это будет сильно видно, а в случае если лампочка мне не понравится или надоест снять её уже будет невозможно так как останется дырка.Вместо этого я протянул провода между механизмом открывания ручки а вот саму лампочку я закрепил на двухсторонний скотч на обратной стороны ручки.В этом случае её видно только когда садишься в авто и только когда открываешь дверь если берёшься всей рукой за ручку.Держится довольно хорошо, вариант оторвать во время открывания двери тоже исключается и плюс всего этого что её можно будет снять при любом удобном случае и желание, без вреда самой карточки.Ночью светит кстати очень прикольно, особенно во время переключения разных режимов, поэтому пока-что останется, но не исключенно что в будущем я её сниму чтобы полностью исключить так называемый "колхозинг".

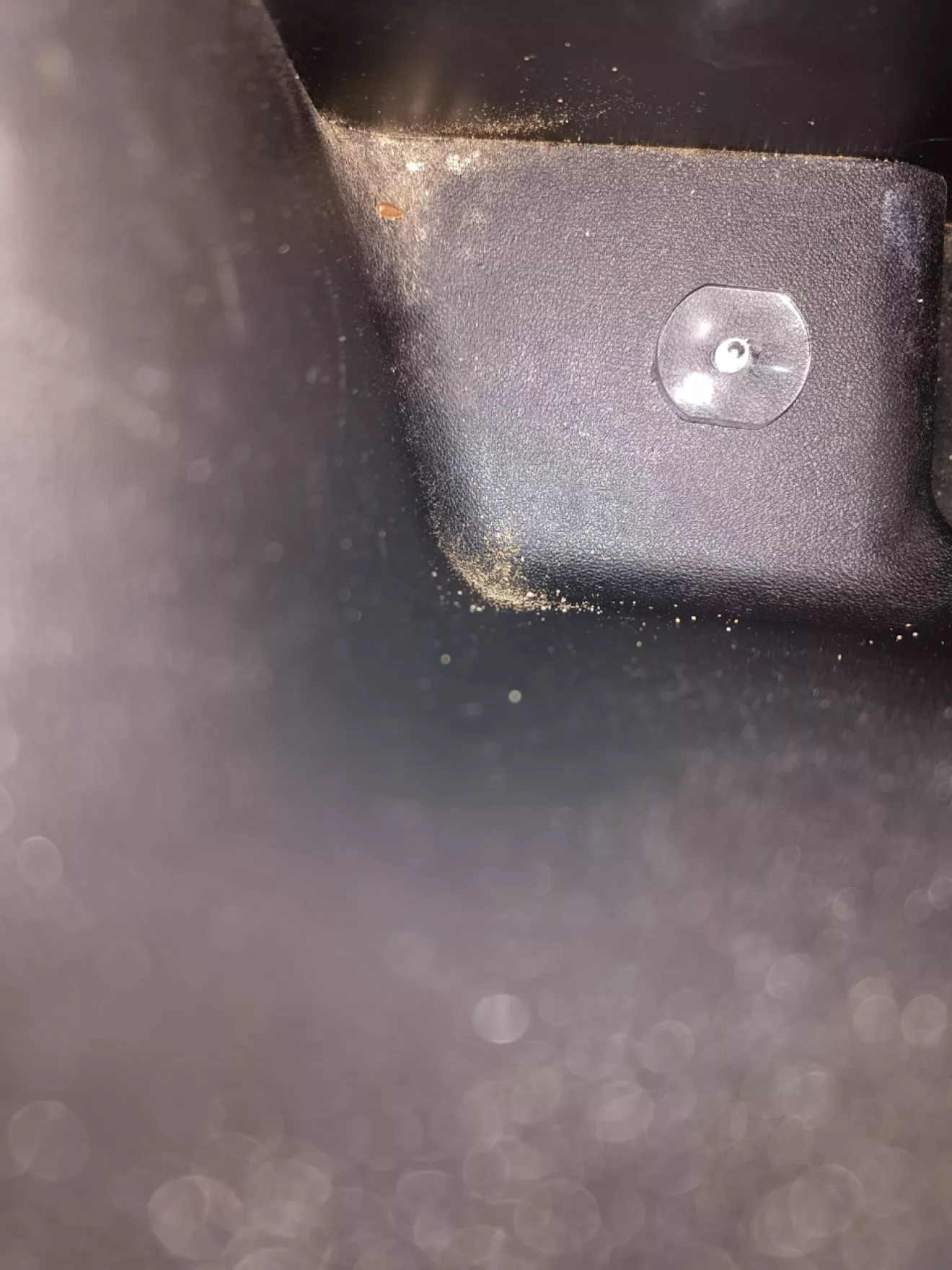

Освещение подбутылников я тоже сделал взяв горелку и гвоздь по размеру пластика который просовывается через дырку и вставляется в называемую фишку освещения подбутылников, именно этот пластик (точное название не помню, уж извините) и создает освещения, но самый визуальный кайф идёт когда там стоит стеклянная бутылка воды что может создать красивые световые игры и эффекты в подсвеченном отсеке под бутылками.

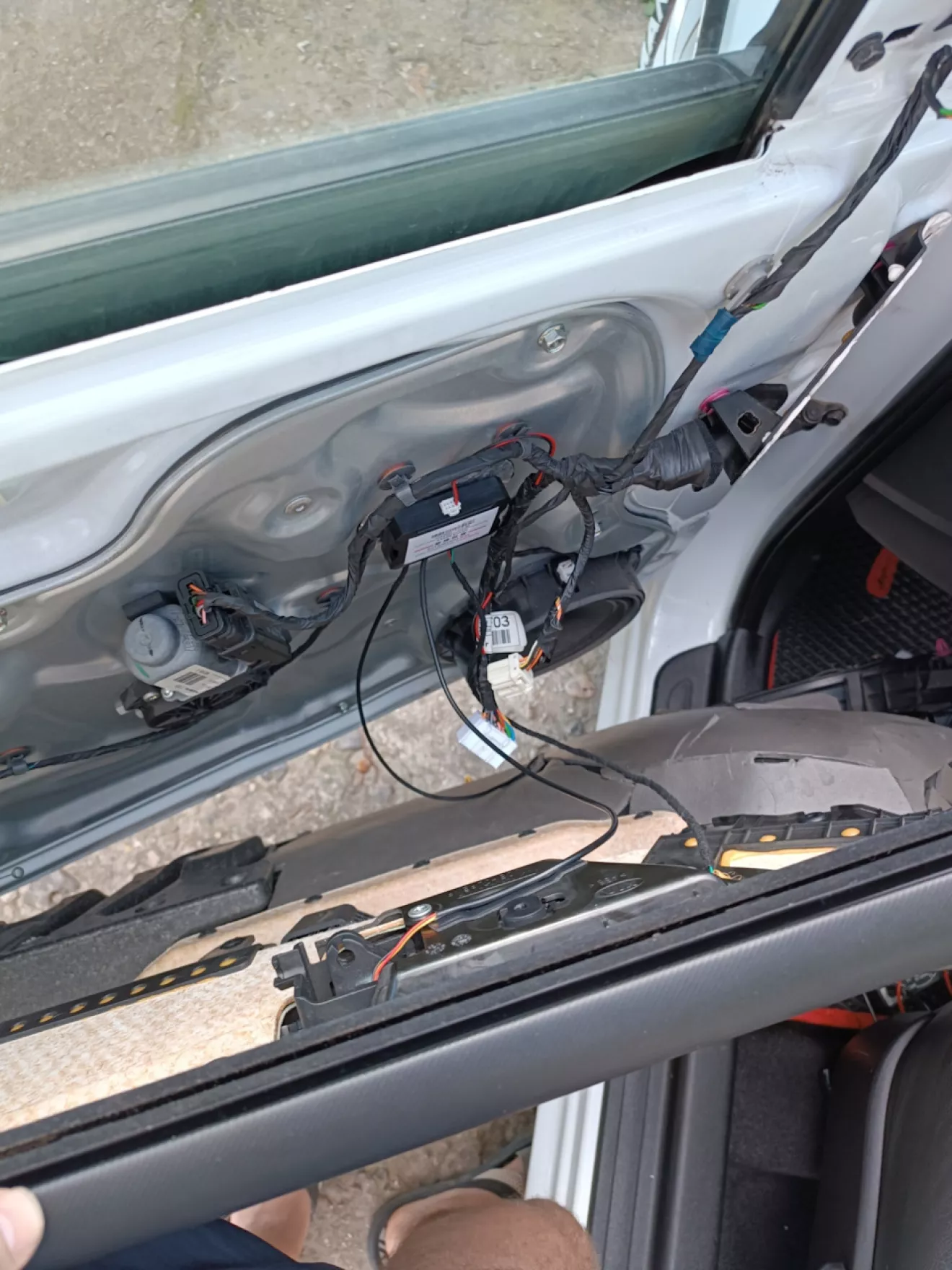

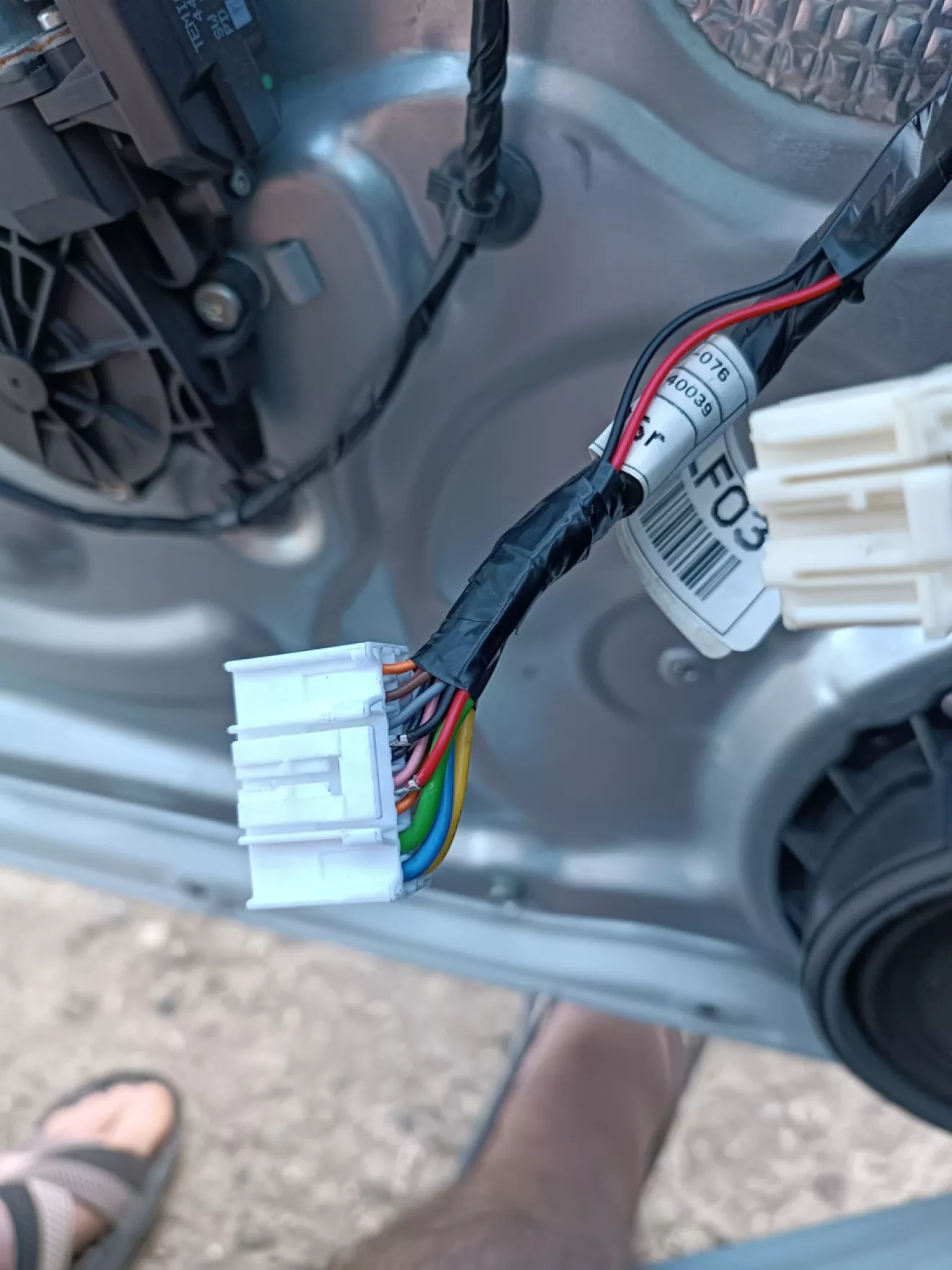

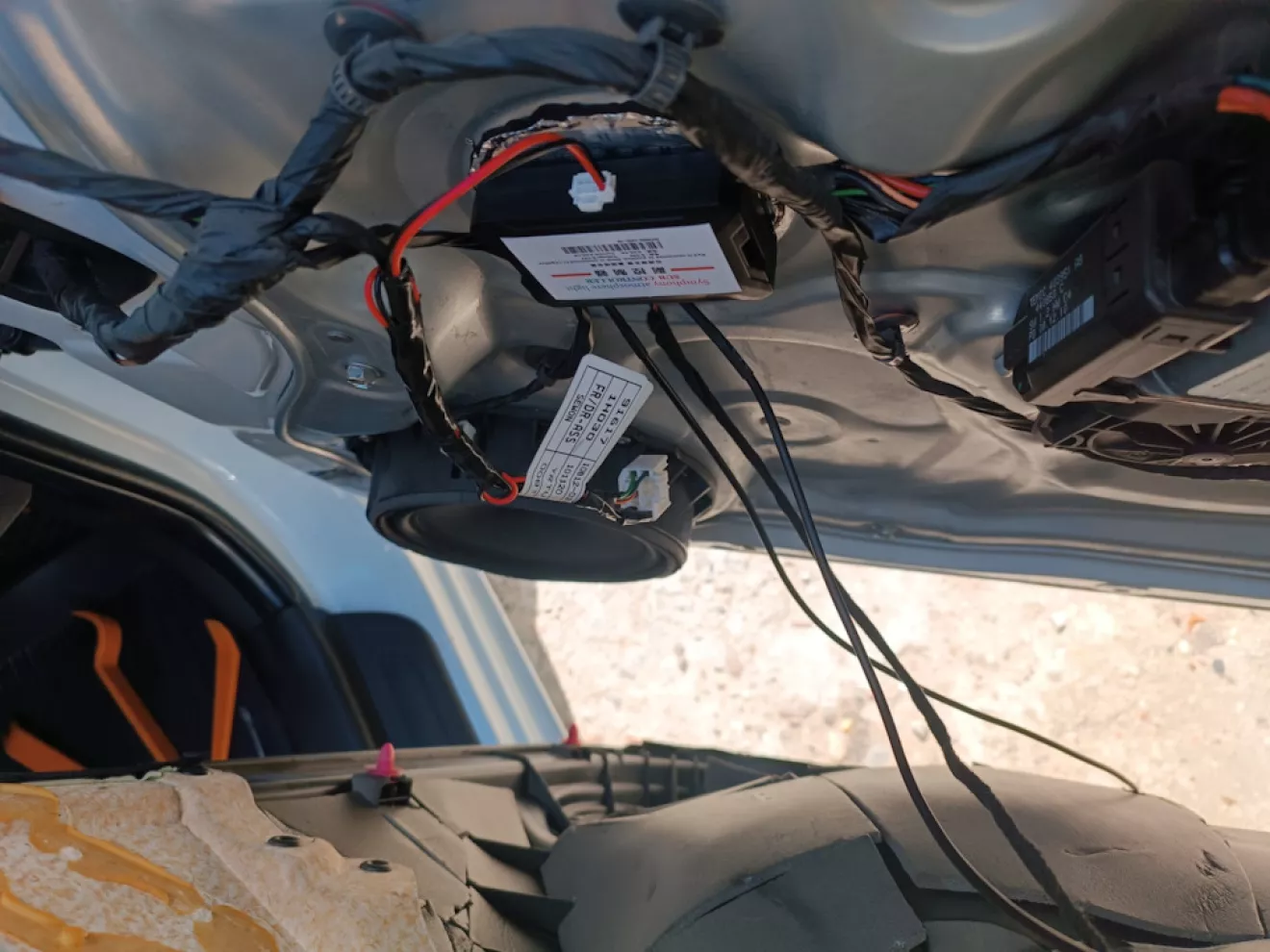

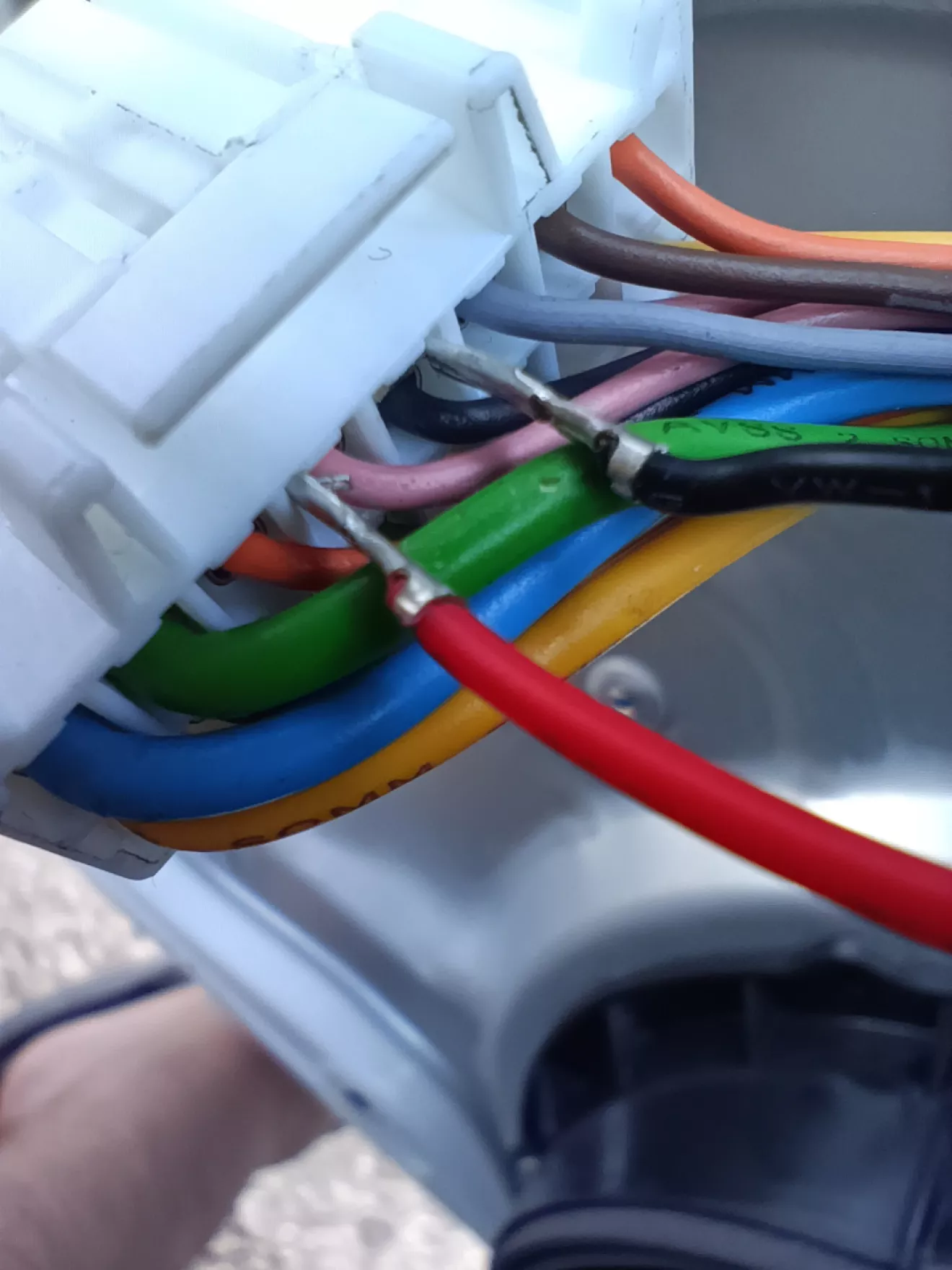

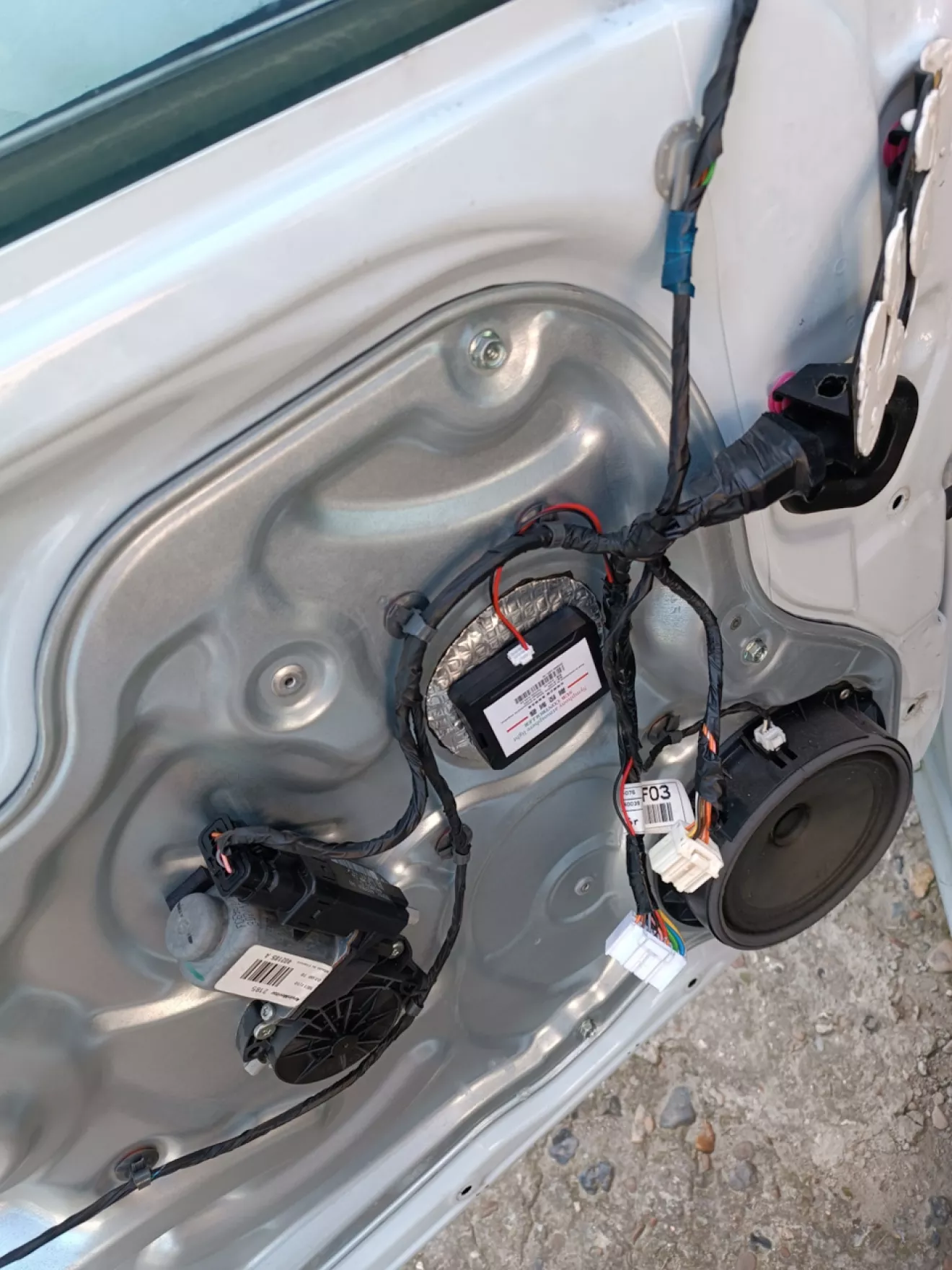

Далее сделал всё точь в точь со второй карточкой и приступил уже к самой установке субконтроллеров.Подкрепил я их на двухсторонний скотч с ещё давно зашумленной дырки покручивания стеклоподьемников.Далее субконтроллер я подключил к фишке стеклоподьемников.Сначало проверил тестером какой из проводов отвечает за плюс подсветки кнопок потому-что я изначально хотел подключить подсветку что-бы работала только когда включаешь габариты.Итог такой, (Черный провод ) естественно минус, (Розовый провод) плюс включения габаритов, то-есть освещения всех кнопок в салоне. Далее просто засунул плюс и минус проводов от субконтроллеров в фишку так как они идут сразу с острыми штекерами и держутся как родные.

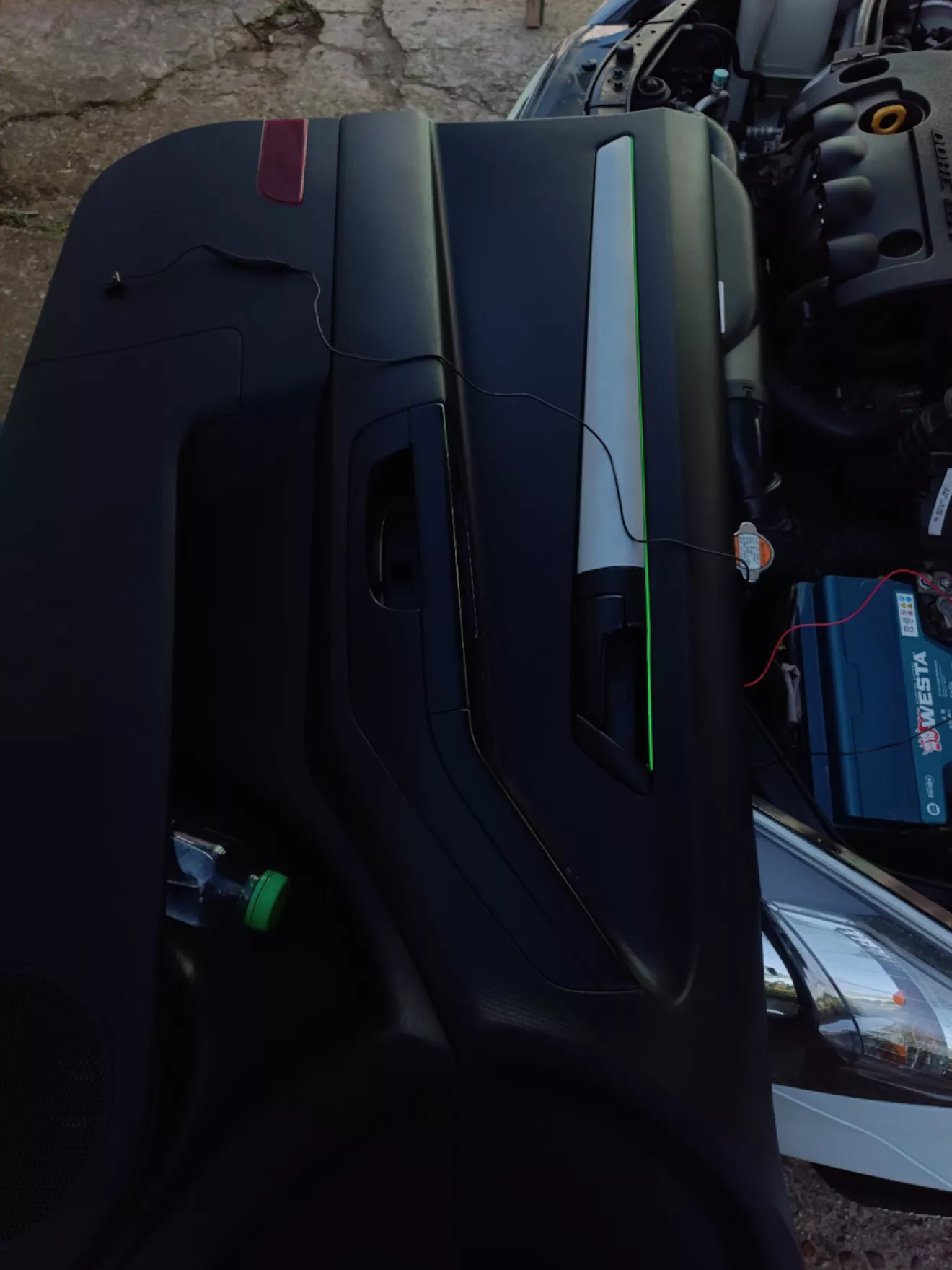

Далее поставил карточки, подключил все провода, фишки, поставил карточки на место, подключил главный контролер к аккумулятору и проверил работоспособность.

Данный процесс от разбора карточек, установка подсветки и обратно их собрать заняло 6 часов.

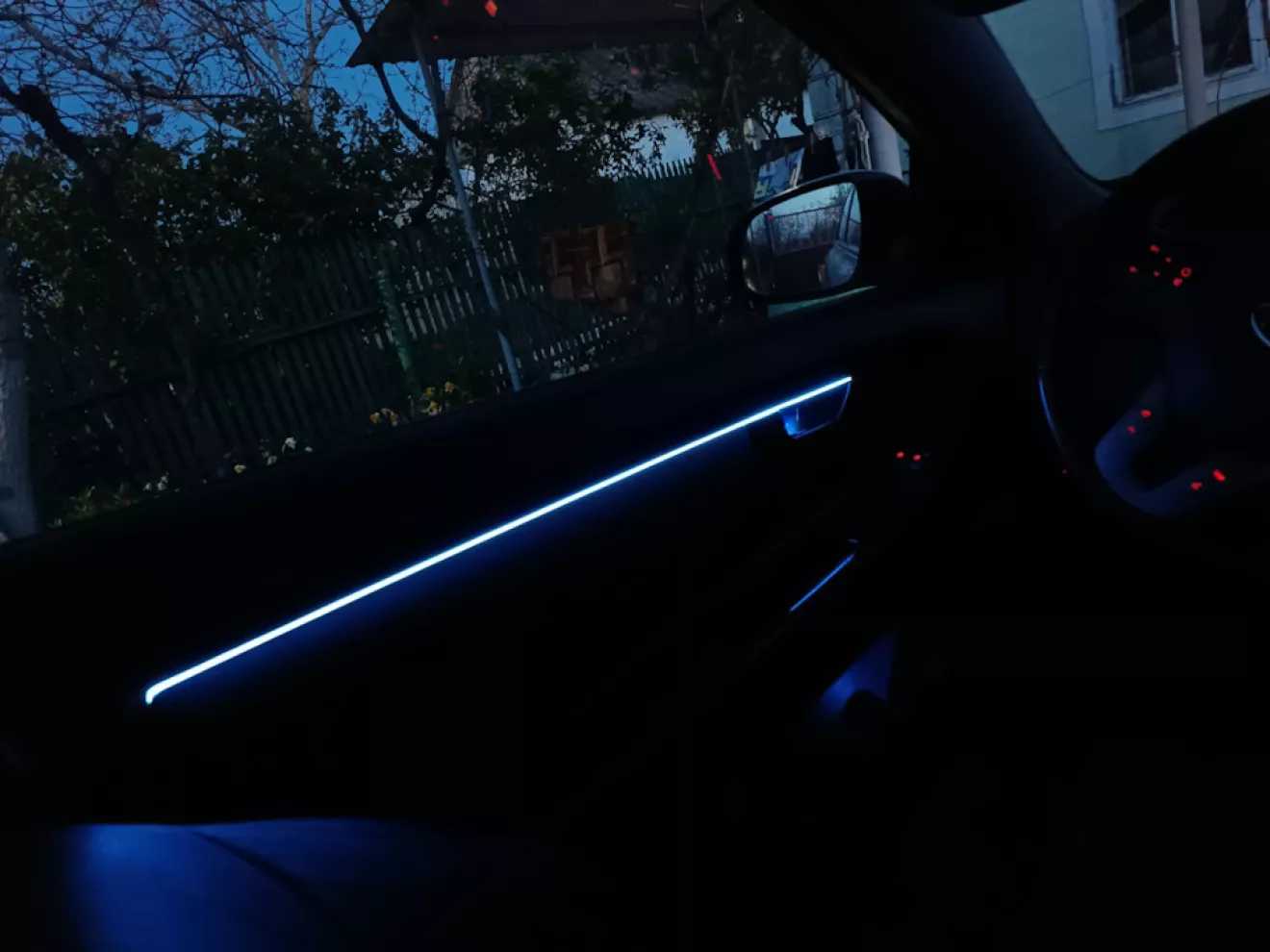

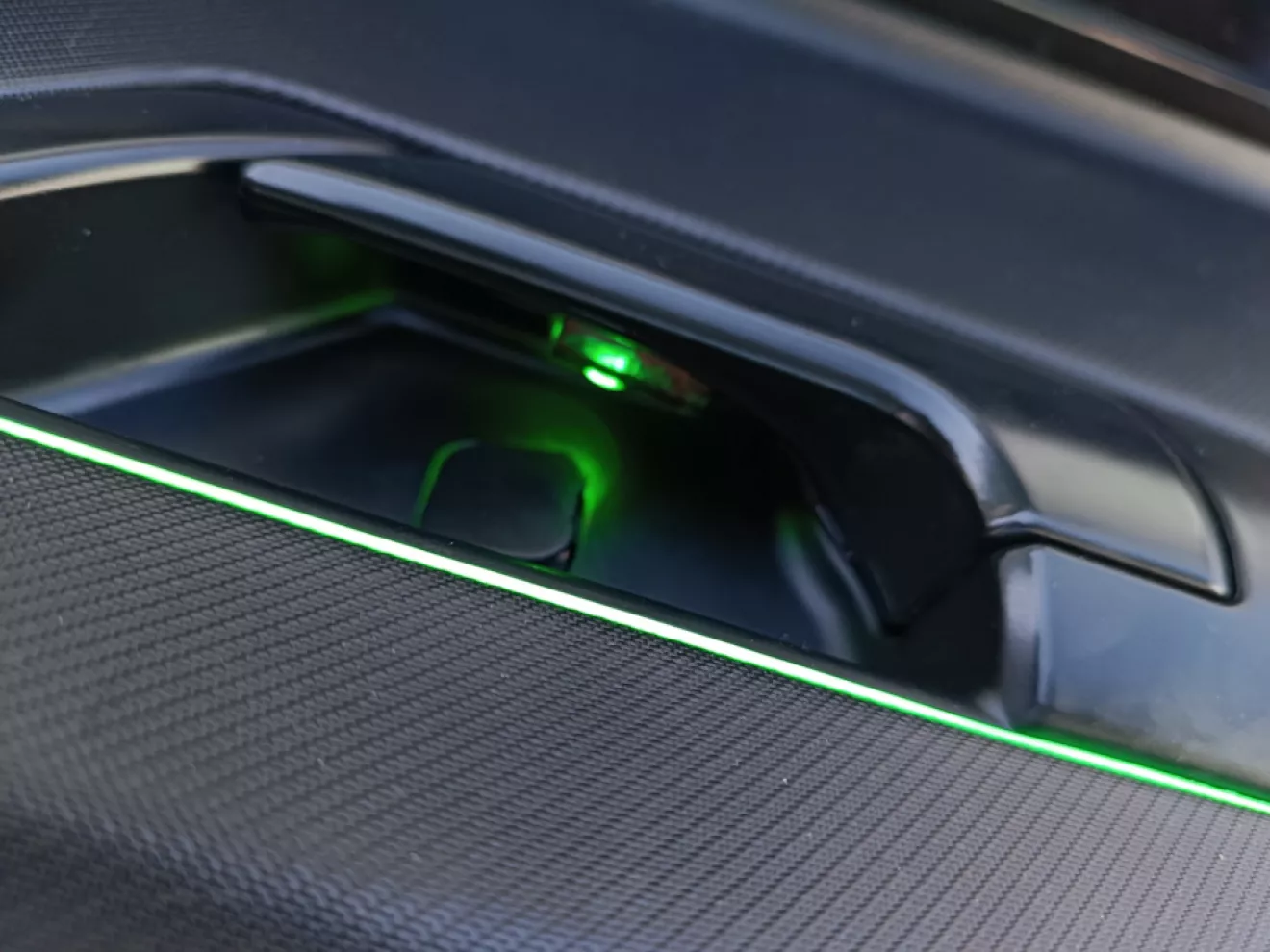

Результат порадовал, как-будто всю жизнь там и была.Светит очень хорошо, ярко, режими играют просто прекрасно, видно что днём что ночью.Ночью желательно сделать минимум яркости потому-что её прям хватает с головой.

Подсветка уже установлена полностью, но буду описывать всё поочередно поэтому следующия часть и запись будет установка подсветки ног.

А пока-что можете написать своё мнение, так как я переискал весь интернет но так и не нашёл ни одного салона Kia Ceed 2008-2011 с подсветкой.☺️☺️🔥
