Підключення ОЕМ (заводської) камери, її китайського аналогу до андроїд-магнітоли в Dodge Journey та картинка з цих камер

Враховуючи мій попередній досвід підключення заводської камери до андройд-магнітоли на Chevrolet Cruze, який я описував ОСЬ ТУТ та купівлю андройд-магнітоли на свого Dodge Journey вирішив, та чого вирішив, знав що буду підключати заводську камеру на андройда. Будь ласка, тільки без срача в коментах з приводу якості картинки. Як і в попередній статті поясню - не бачу сенсу тягнути дроти через увесь салон, не бачу сенсу ліпити ту камеру у якийсь плафон чи тулити поряд зі штатною (щоб воно криво-косо кудись дивилося) та стерчала та камера з задньої планки, коли вже проводка (правильна проводка) проведена, камера стоїть по центру, максимально захована від сторонніх очей і є рішення виправлення проблеми із якістю картинки (для цього купив китайський аналог штатної камери). І ще одне - мені не треба в задній камері роздільна здатність 8к - я не боюсь в'їхати у мікроба чи мураху.

Коротше, як замовив магнітолу - одразу почав пошук інформації по підключенню штатної камери до андройду, як завжди повно інформації про підключення китайської камери до заводської магнітоли, а навпаки - знайшов дві статті на ворожих сайтах і то не закінчених. Тому, звісно, пішов скролінг іноземних сайтів, де теж не так багато інформації але з наритого, в принципі, склалася зрозуміла картинка.

І що Ви думаєте? Приходить магнітола, а в жмуті дротів для підключення для Джорніка вже є такий роз'єм з тюльпанами:

Окремо від жмута. Красним виділив піни які виводять зображення з колодки авто на тюльпан, який виводить зображення на магнітолу з задньої камери.

Чесно кажучи - прикро, нащо стільки часу провів у пошуках не зрозуміло та і хотілося б самому пошаманити. Ще більше офігів коли дізнався, що на Круза вже окремо перехідники продають за 150 грн. 🤣. Абыдна, да

Але тим не менш, нижче покажу, як працює оригінальна та китайський аналог на андройд-магнітолі та розпишу що куди підключати, якщо китайці не надішлють такий перехідник, може комусь буде в нагоді.

І так, якщо у Вас велика магнітола Uconnect 8.4 (за маленьку нічого не скажу - не мав таку) та з заводу стоїть камера заднього виду і Ви хочете під'єднати її до андроїд магнітоли, то Вам потрібна буде ось ця колодка:

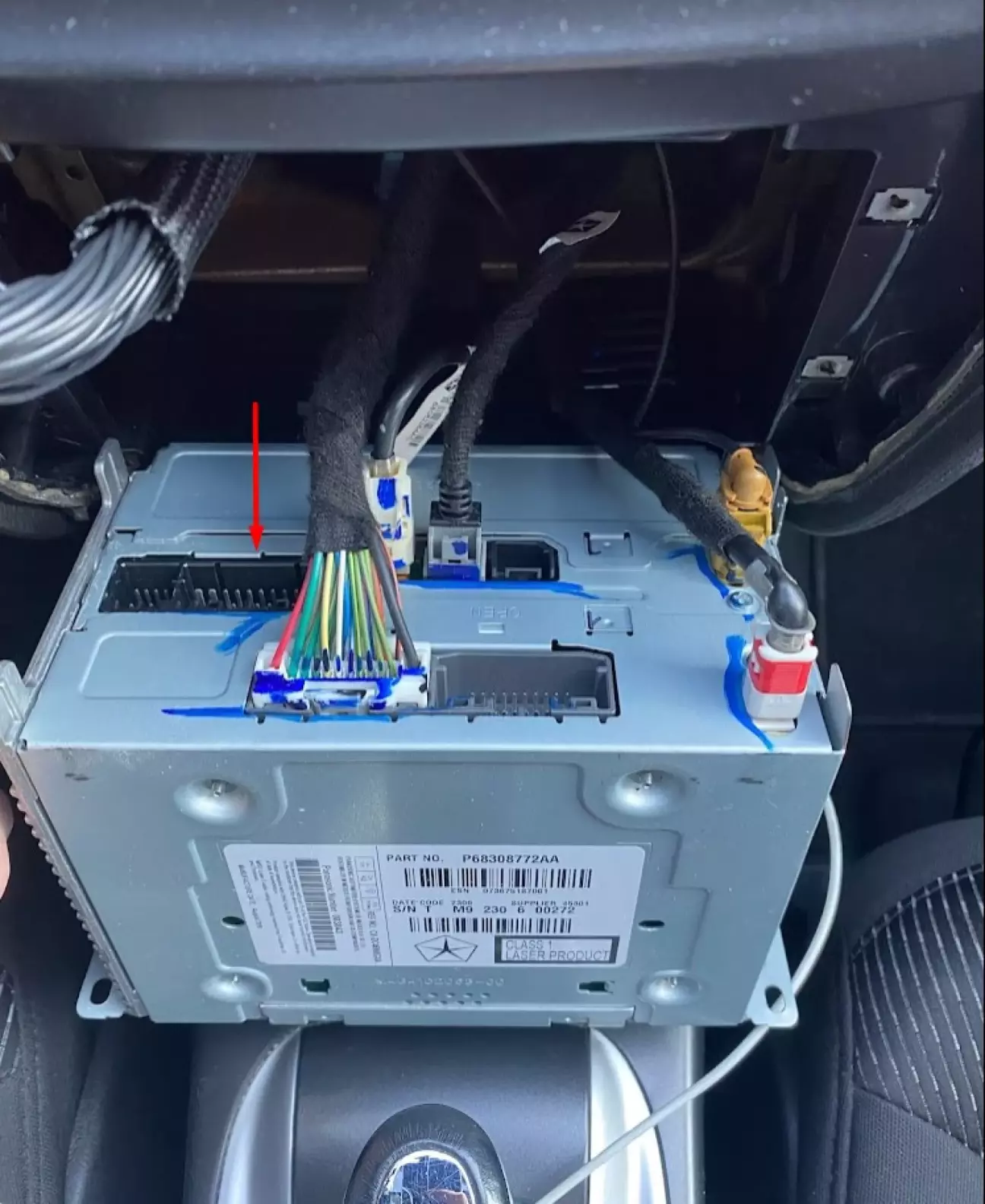

Яка вставляється ось в цей роз'єм:

Вона відсотків на 90 в андройд-магнітолі задіяна не буде, просто буде телепатися без діла. Тому беремо провід з китайської камери з тюльпанами та відрізаємо один тюльпан (бажано на тюльпані залишити сантиметрів 20 дроту для зручності) та знайти на колодці 15 та 16 піни (17 пін не треба, від нього понту нема, хоча можете спробувати - може щось і змінеться):

Далі на тюльпані дроти - жовтий, червоний та чорний. Про чорний забуваємо взагалі. Далі простіше - жовтий доєднати до 15 піна, а червоний до 16 піна, як Ви це робити будете - це вже залежить від Вашого фень-шуя, можна купити два піна обжати дроти та вставити в колодку, можна врізатися у провода котрі йдуть до цих пінив в колодці.

Далі шукаєте в основній проводці до магнітоли ось цей кабель RCA, якщо пам'ять не підводить - 10-ти піновий. Наш тюльпан "папа" запитаний до колодки вставляємо у тюльпан маму кабелю RCA, ну і останній в свою чергу у магнітолу (та важко помилитися - все пін ту пін):

На цьому - все. Ваша штатна камера виводить сигнал по правильному на екран андроїд магнітоли. Єдина порада - підключення до колодки зробити у першу чергу (так зручніше - нічого не мішає) АЛЕ спочатку перевірити роботу тобто дроти вставити в колодку, підключитися до магнітоли і запустити (може доведеться поміняти місцями дроти але то для себе заспокоєння, не більше).

Тепер щодо якості картинки штатної камери на андройд-магнітолі з 2к екраном 🤣, жах, згоден але я такого і очікував. Дивимось на відео запис з екрану:

Знаючи, що буде така картинка замовив на всім знайомому китайському сайті ОСЬ ТАКУ камеру-аналог, вийшла вона мені з купонами, монетами щось там 400 грн. Мета покупки цього аналога була тільки в покращенні картинки, якщо б ставив на довгий строк то брав би дорожчу, в ХД якості і таке інше, але лежать камери 360 - чекають свого часу, тому це тимчасове рішення. Якщо будете вибирати на Али то вже шукайте якіснішу, тому що ця лише на штатній магнітолі зображення покращить.

Коротше, поміняв, дивимось результат (запис з екрану):

Буду радий якщо комусь знадобиться інформація.
