Финал и закрываем вопрос с КЗ в штатное ГУ

И так блоки нави и тв я благополучно реанимировал, самым простым и надёжным способом контрольной, ещё раз прошёлся по всем предохранителям и 41 пин был нерабочий, заменил и вуаля все работает.
По реле мучился долго подумал, а вдруг не рабочая камера так как само реле работает и включает чёрный экран, сказано сделано, куплена вторая камера и о чудо все заработало.

По поводу реле и его подключения, начитался насмотрелся всего в итоге соединил так:
30 и 86 вместе и к ним минус от заднего стопа
87 к нему 17 пин синей фишки с тв модуля
85 к нему +12 от фонаря заднего стопа.
Вот и все.

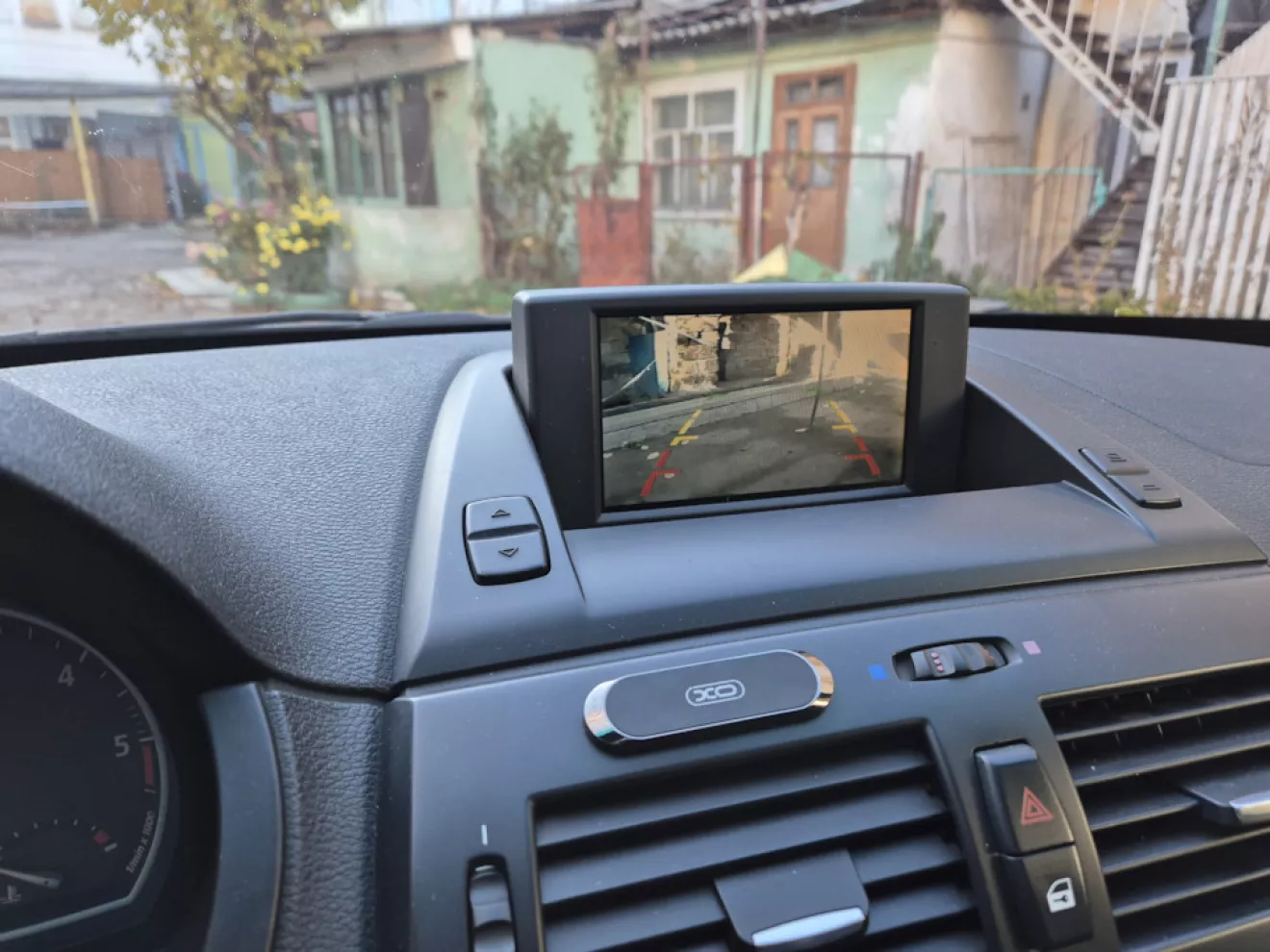

Прокладовал по левой стороне все, но я как то не задумывался и начал усердно снимать пластиковую крышку багажника, тут я остановился и подумал, что мне в любом случае надо сверлить железо, чего я крайне не хотел, выкрутив один болт задней ручки, я пробил дырку обрезал камеру и проснулся шнур, потом все запоял и обматал чудо синей изолентой и прикрутил её там, почти по средине.

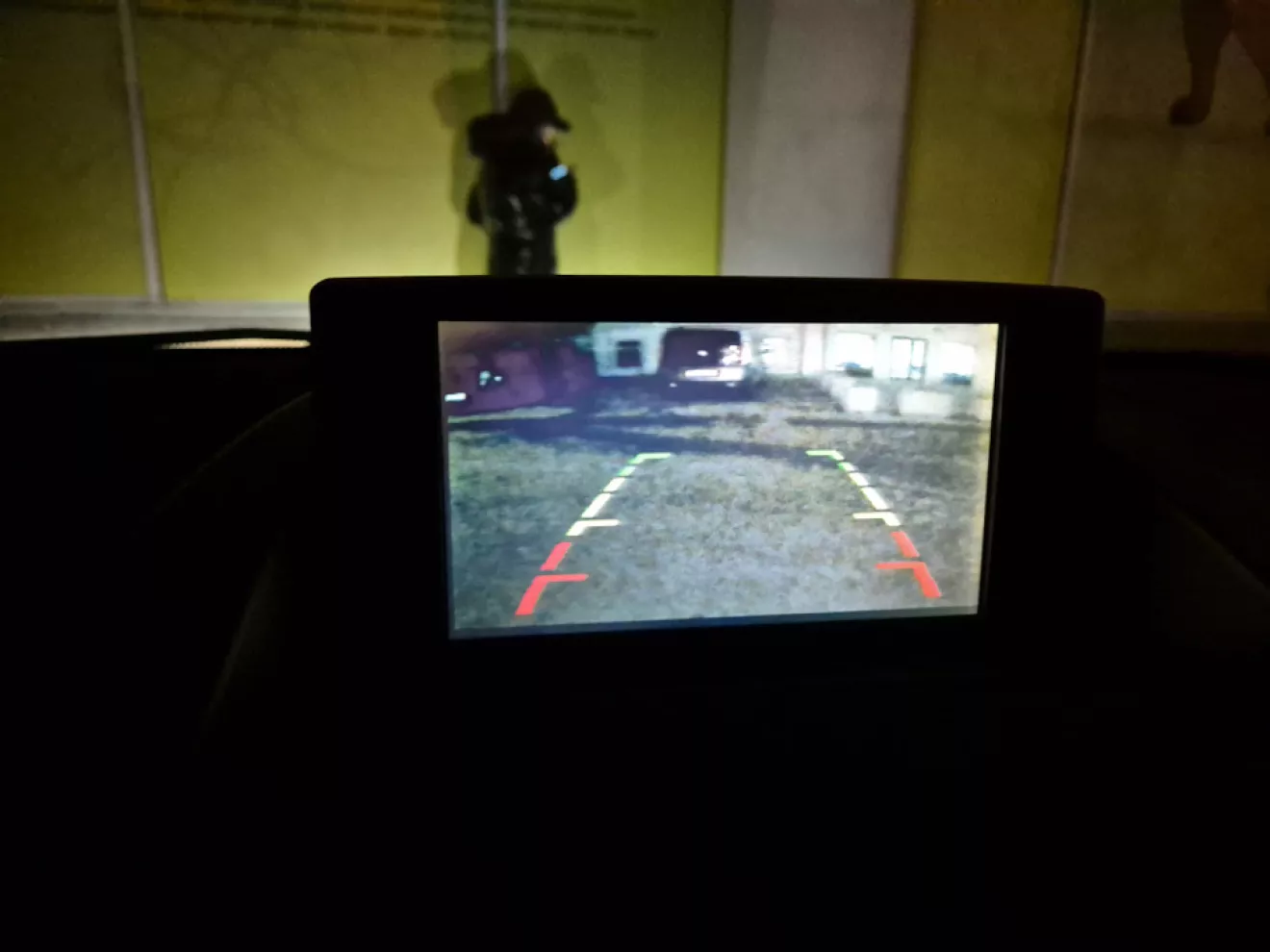

Ночью видно не очень тут уже качество тфт монитора, но все видно и различить возможно.

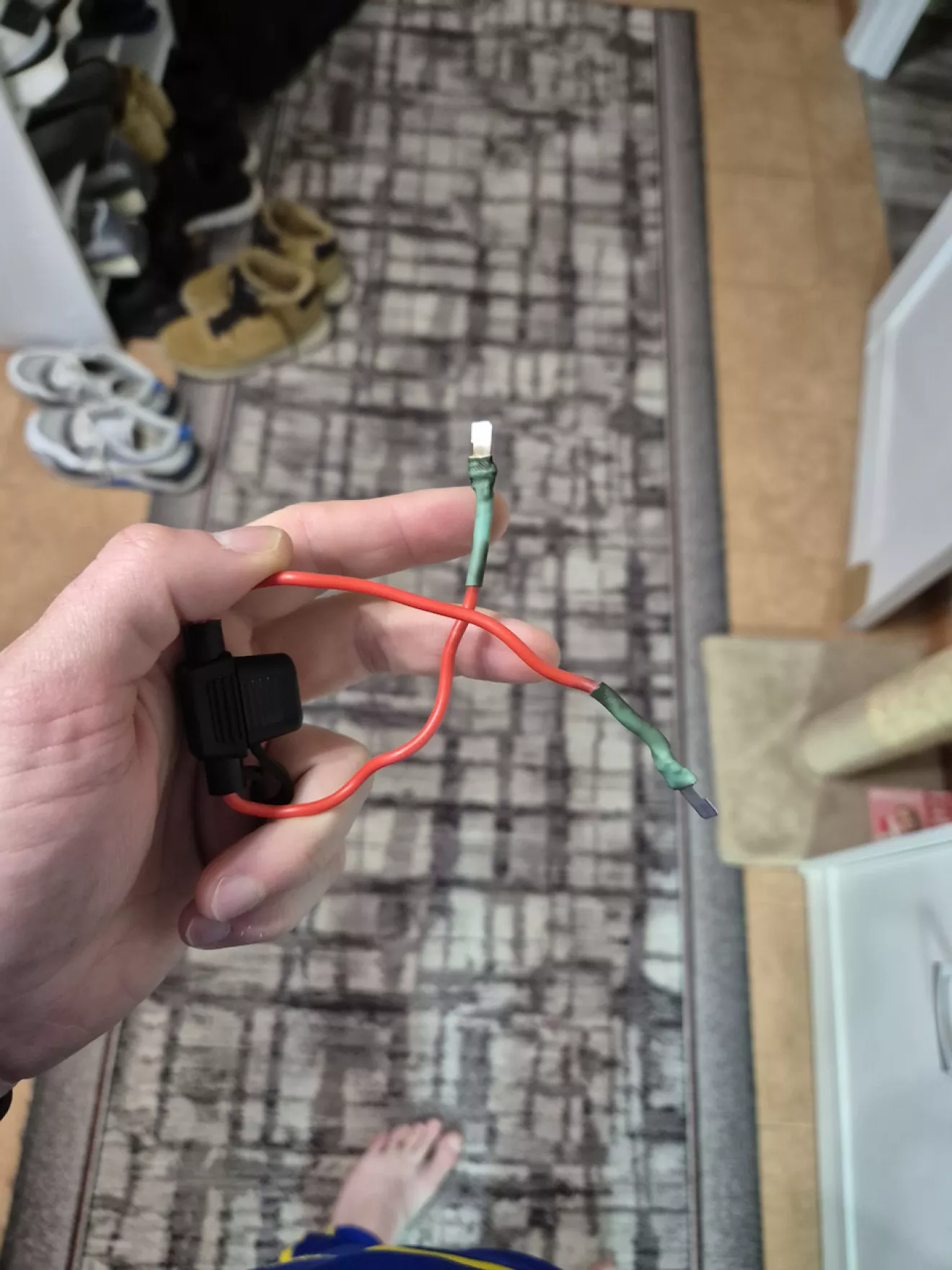

Так же было переделан прикуриватель от АСС перемычкой в предохранителе

Для чего сделал потому что 3.5 ЮСБ блютуз ресивер, уходил в сон, приходилось его вытаскивать и засовывать заново, что крайне не логично и не удобно.
Так же шнур видеорегистратора был спрятан и запитан от плафона.

Всем спасибо.
