Запис 76: І знову парктронік! Або як параметрія парктроніку може любити голову приборній панелі

Щиро сподіваюся, що це буде фінальний допис стосовно блоку парктроніків :)

Короткий переказ попередніх серій:

У 2023 році я встановив парктронік на 8 сенсорів, блок куплявся на Алі.

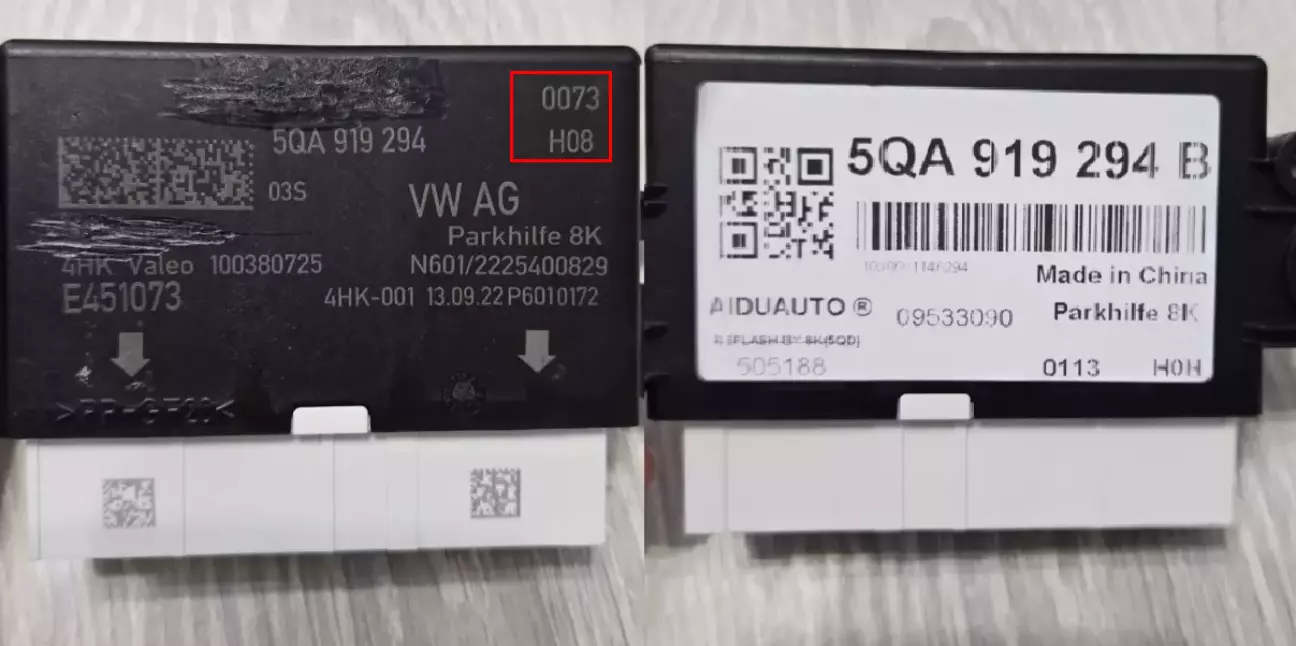

Виглядає він наступним чином:

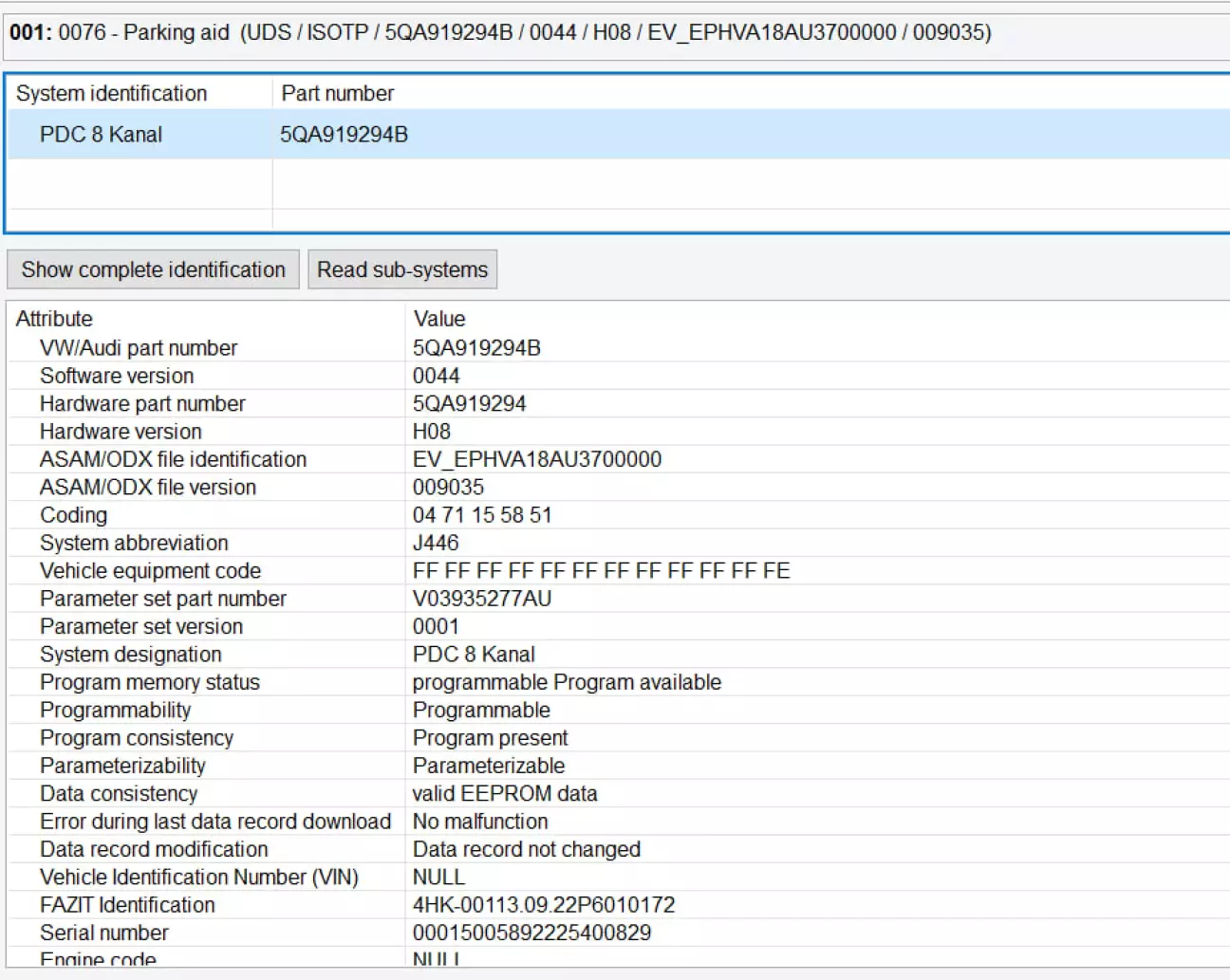

А в середині маємо:

• System designation    PDC 8 Kanal
• Software version    0044
• Hardware version    H08
• VW/Audi part number    5QA919294B

Із незвичного, це поєднання заліза H08 з ПО 5QA919294B, для зазначеного ПО має йти залізо H07. Але на блоці не затерли ревізію ПО - 0073, а це ніщо інше як 5QA919294J. Чому китайці вирішили понизити версію прошивки блоку до В - лише китайцям відомо, можливо необхідна параметрія була лише під цю версію ПО.

Відволіклися, продовжимо.

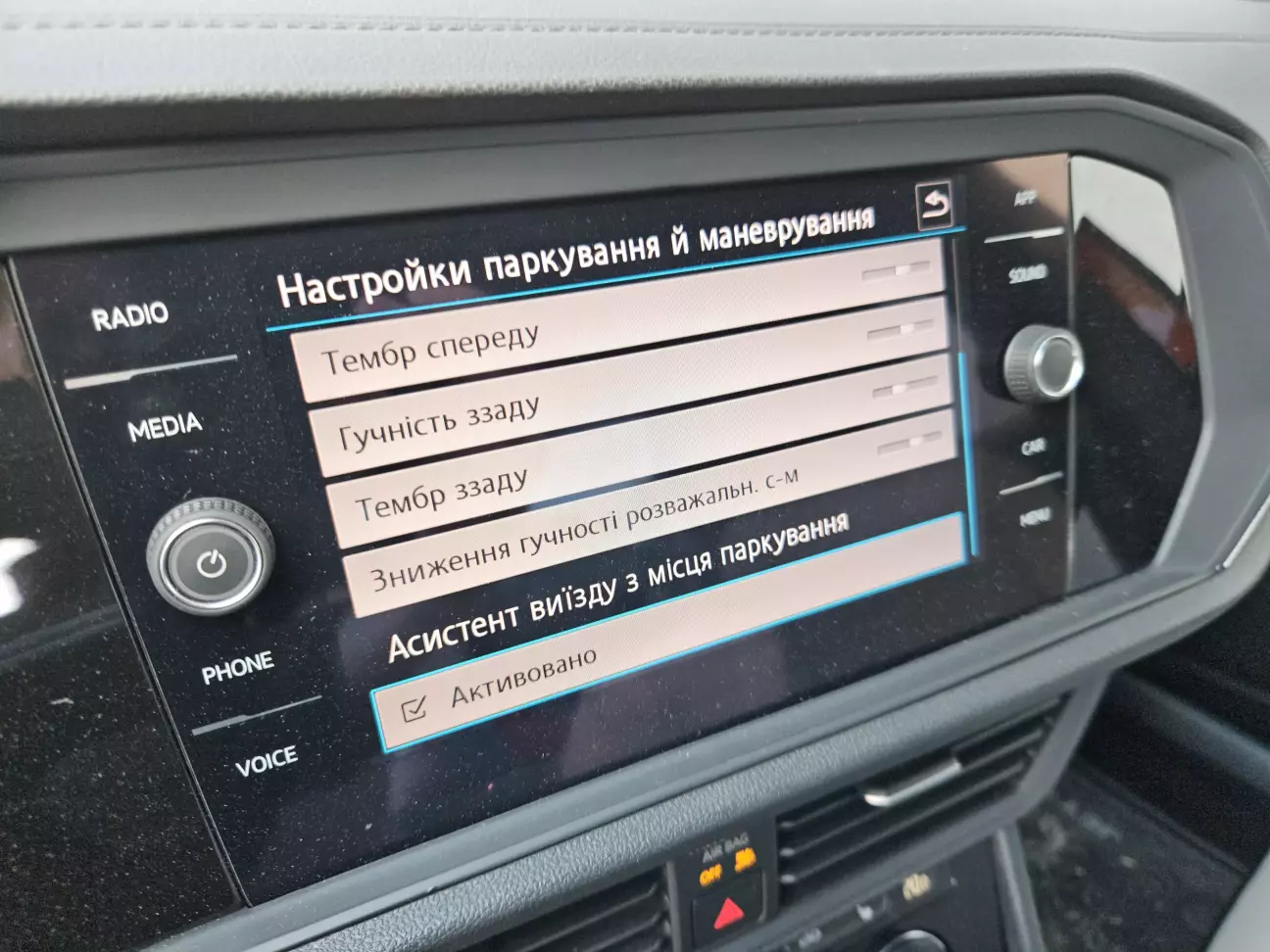

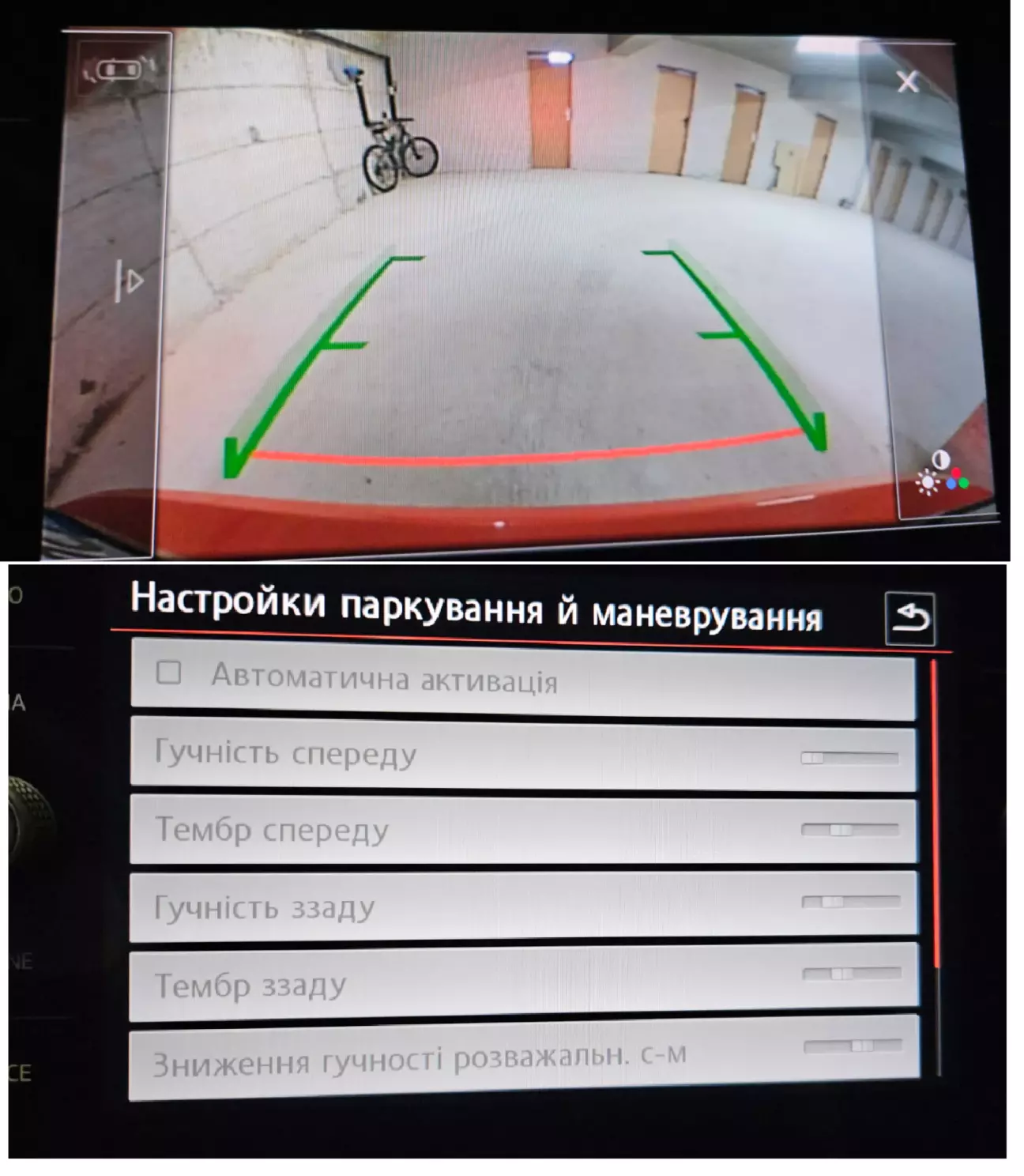

До моменту заміни свого медіа пристрою з MIB Entry на MIB Composition Media у жовтні 2024, я горя не знав, але з новим ГУ пропала візуалізація схеми парктроніків поверх зображення з камери. Плюс меню налаштувань парктроніків стало неактивним в магнітолі:

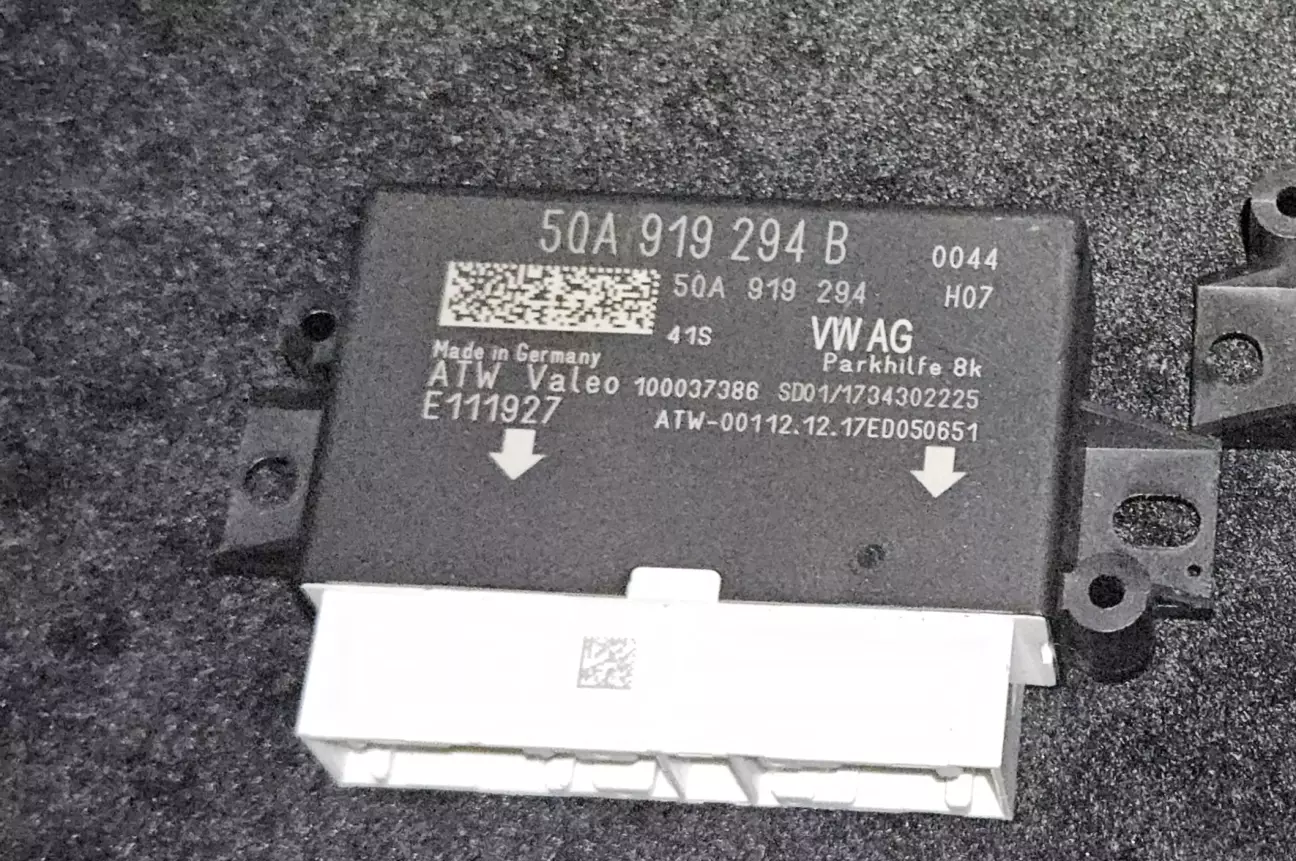

Спочатку блок було перешито до версії 5QA919294E, але це нічого не вирішило. Тому в січні я придбав з розбірки блок 5QA919294B від Golf 7:

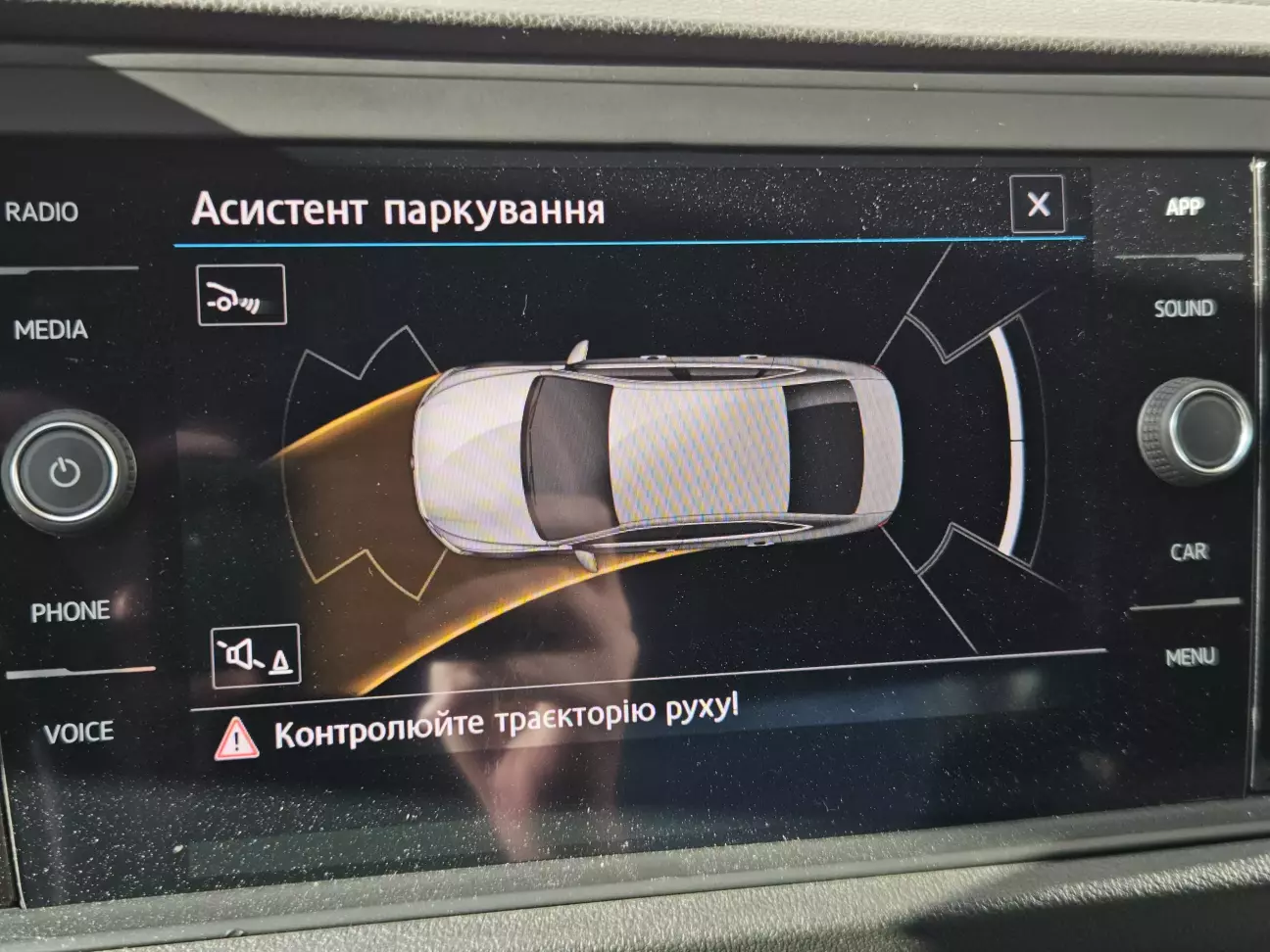

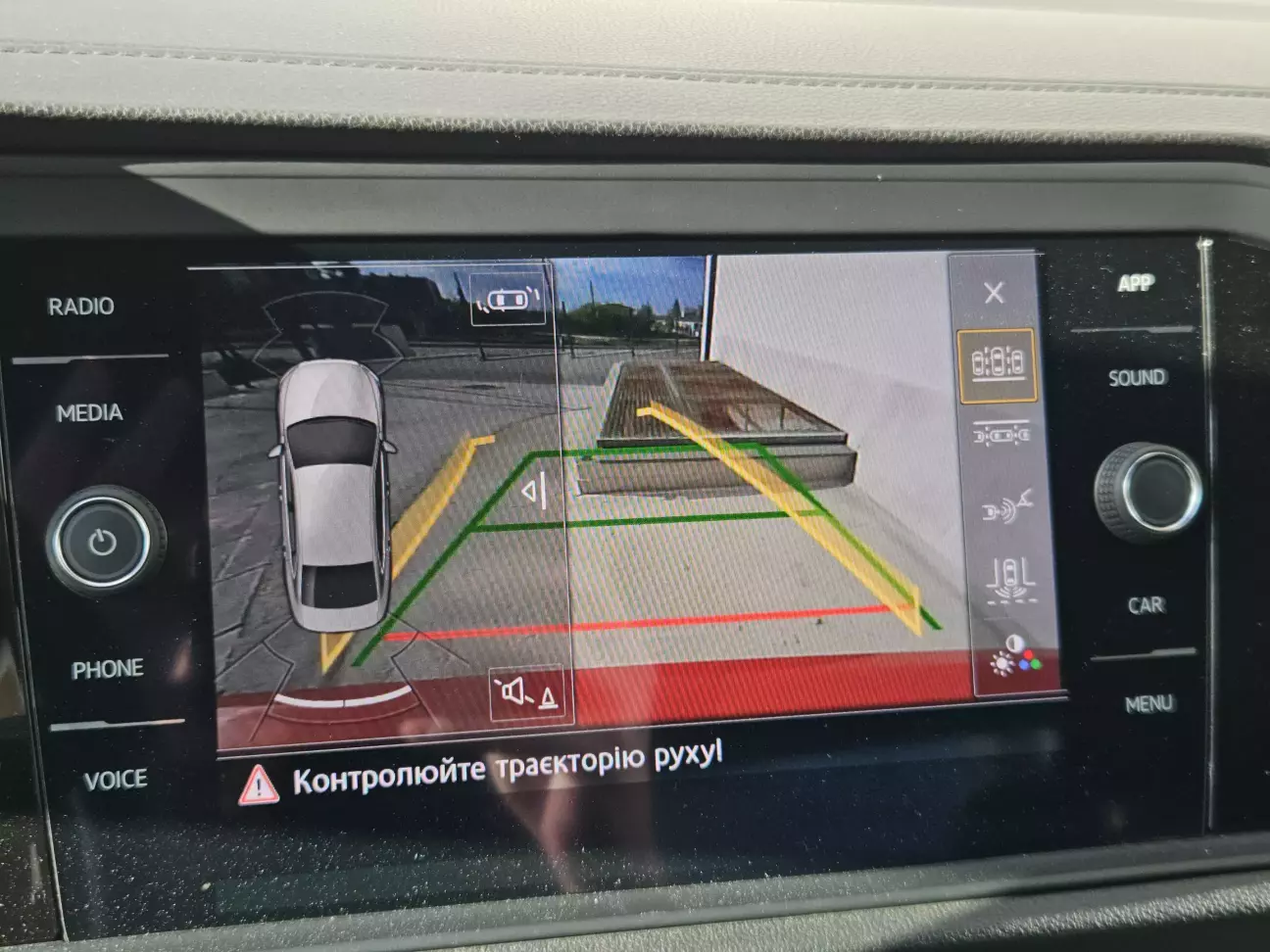

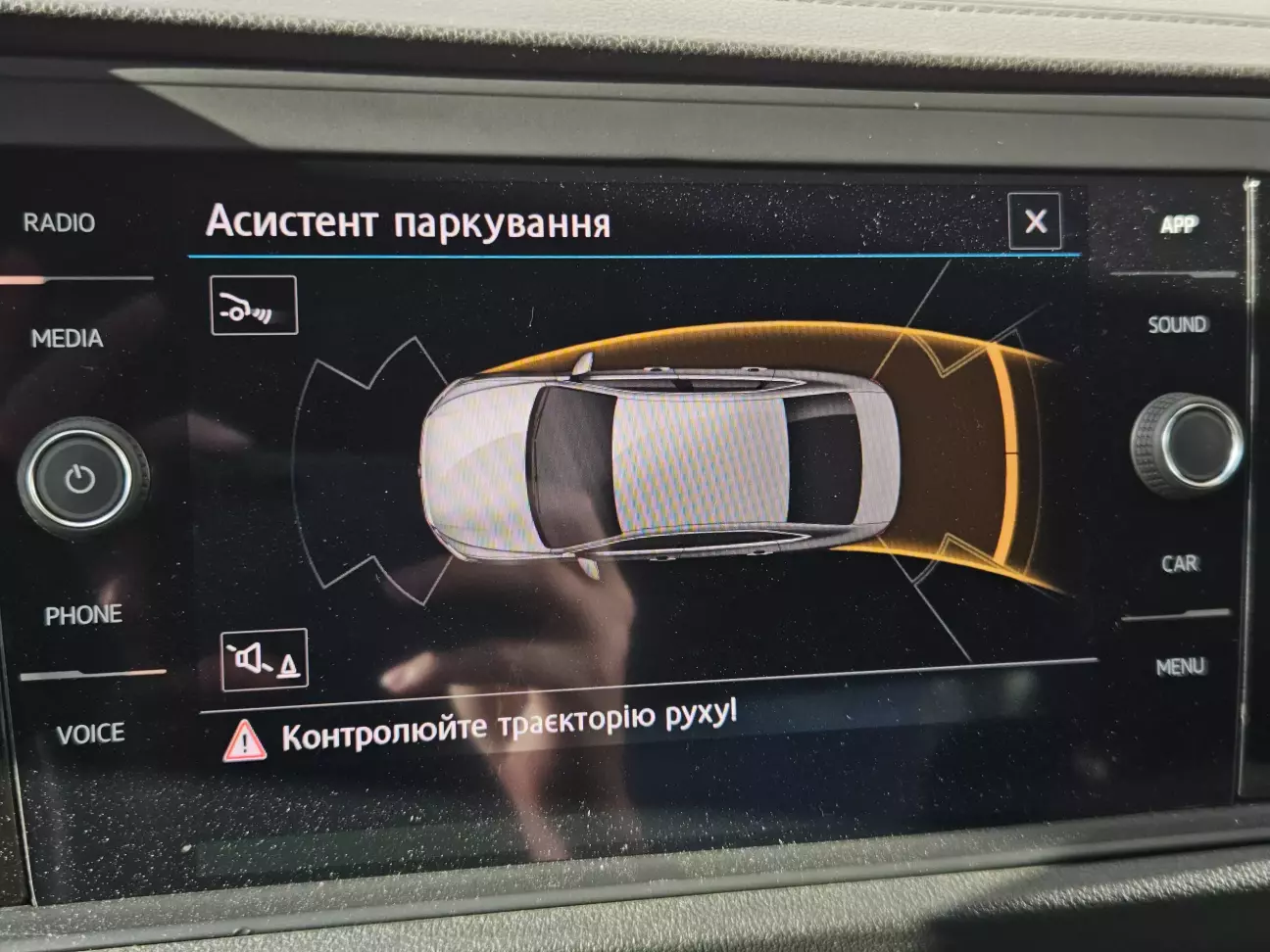

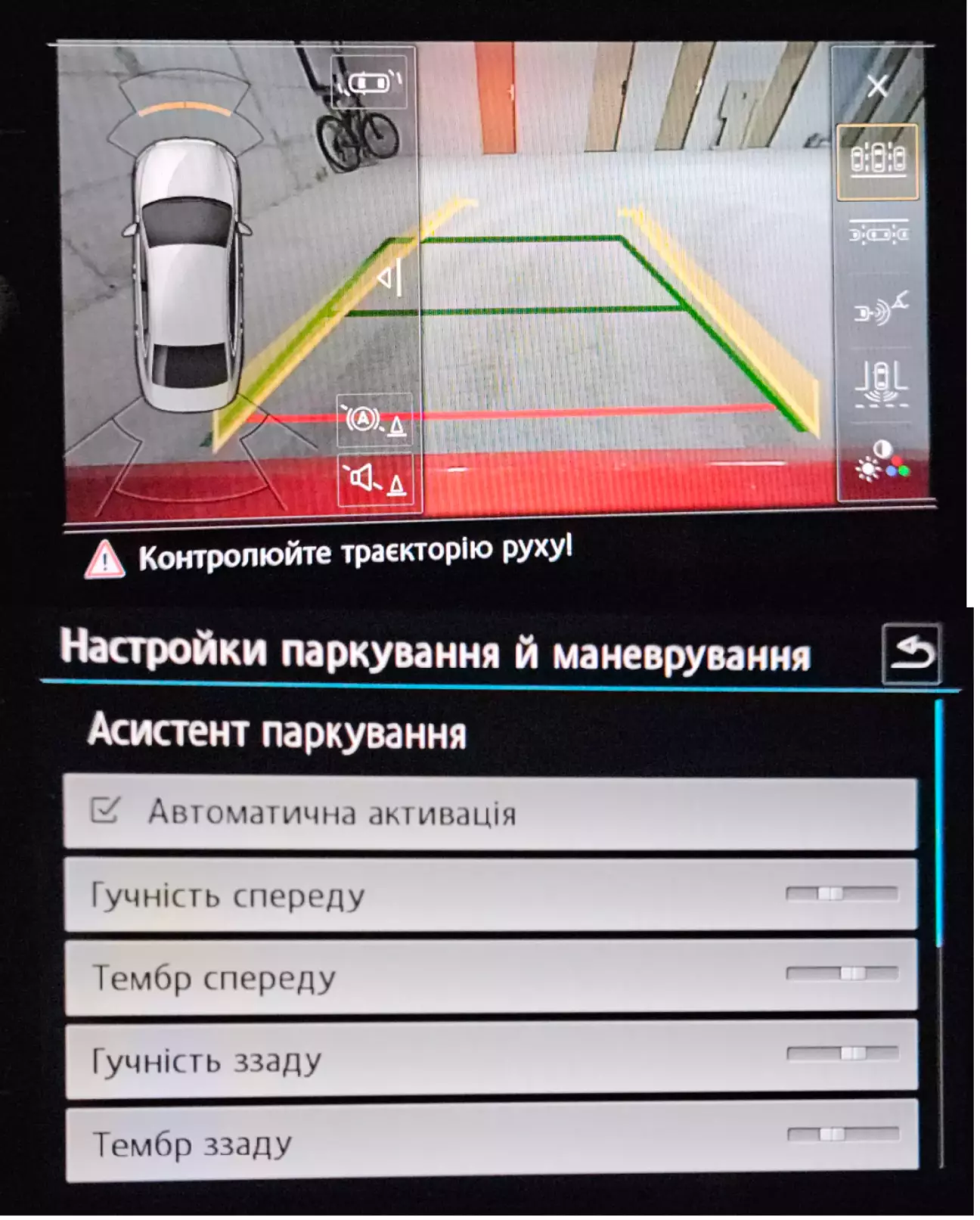

Встановши його взаміну китайському, моє щастя не знало меж. Нарешті запрацювала візуалізація парктроніків:

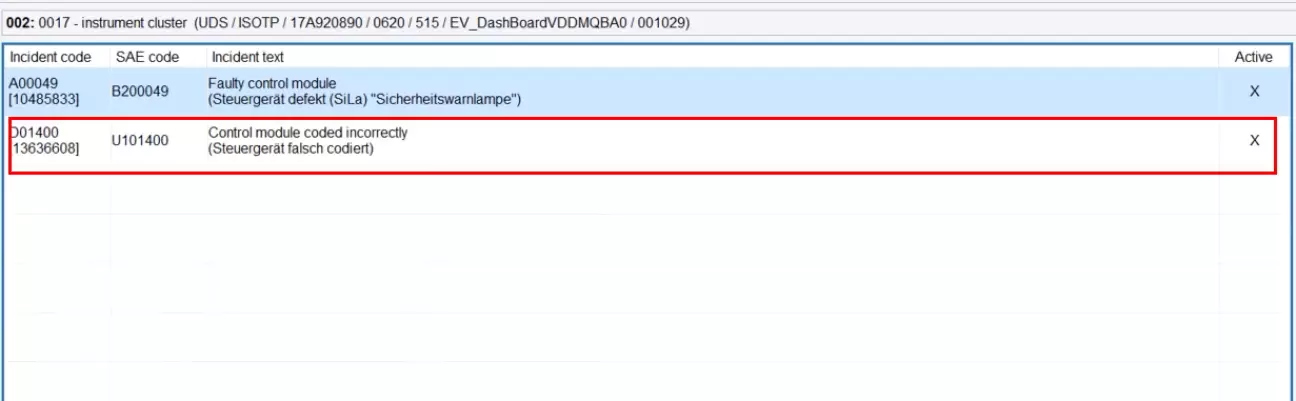

Але в бочці меду знайшлося місце для ложки дьогтю - в блоці приборки засвітилася нова невитираєма помилка - "Невірно закодований модуль":

В цей момент я ще не підставив 2 та 2, і почав загулюватися з адаптаціями та кодуванням приборної панелі. За референс брав кодування з Jetta SEL, де цифрова приборка була з заводу, і зі своєї, яку встановили в 2023 році, і з приборок друзів на джетта-клубу. Але все було марно.

Якось до мене дійшло, що треба спробувати пошукати логи або відео сесії кодування за 15 січня, і глянути на якому пробізі з'явилася вперше ця помилка. Так в моєму розслідуванні я знайшов докази, що помилка з'явилася відразу після встановлення блоку від Golf. Вирішив перевірити це на практиці. Добре, що розміщення блоку зручне - відразу у ногах водія. Скидую фішки з блоку Golf, підкидую китайський блок. І що? Правильно. Помилки в блоці приборки нема, як і схеми парктроніків на екрані. Підкидую назад гольфівський - схема є, і помилка з'явилася.

Але, в чому може бути проблема, якщо блок закодовано так само, як був до цього китайський блок. І я почав грішити у бік параметрії.

У ролі піддослідного я взяв китайський блок, понизив його прошивку знову до версії 5QA919294B і написав китайцю, де купляв комплект парктроніків у 2023 році з проханням поділитися параметрією. Логіка була спробувати пролити знову ту параметрію, яка була в блоці відразу після купівлі. На диво, він відгукнувся і надіслав мені заповітний dataset. В той же день я його пролив у блок, і що змінилося? А не вгадали, він став себе вести як блок від Golf - малює схему парктроніків, але тепер і світить помилку. З іншого боку, тепер я мав два повноцінно робочі блоки парктроніків.

То ж вирішив копати далі. І добре, що копав. Бо була ідея залити параметрію від Octavia A7, яка є у відкритому доступі. І добре, що не залив, бо мав би нові помилки, оскільки Octavia A7 має тросиковий механічний ручних, а Jetta вже електромеханічний - просто кнопка без тросів.

Звернувся до @mukich з питанням, чи випадково в нього не завалялася сяка-така параметрія під такий блок від авто з електромеханічним ручником. На моє диво, він запропонував витягти параметрію конкретно під джетту. Те що треба, давай дві (не знаю нашо дві, але хай буде про запас =)).

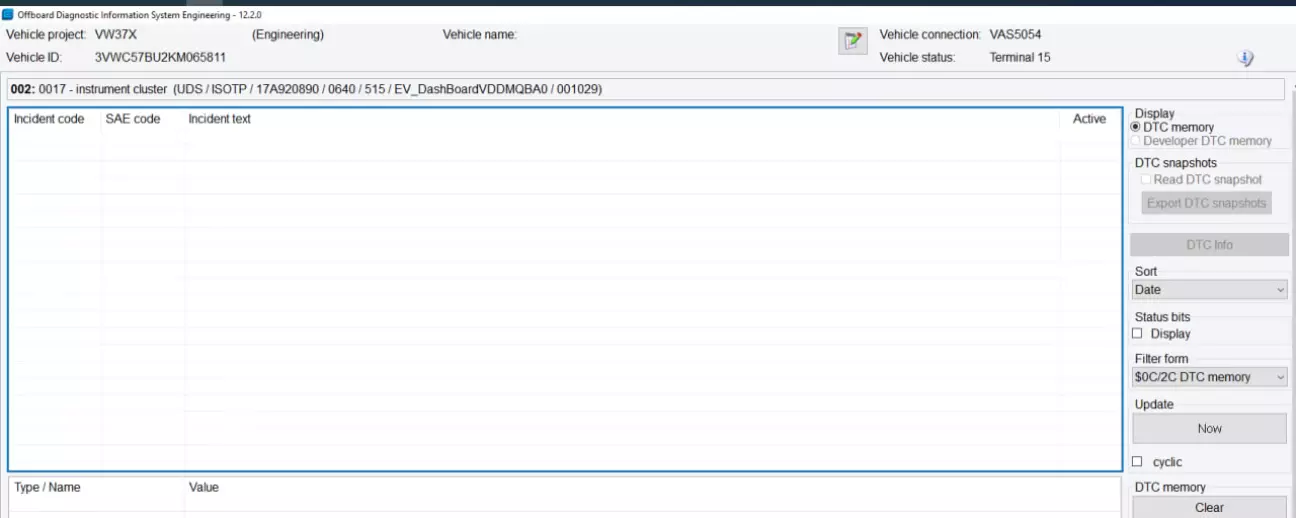

Отримавши dataset файл на наступний день, в обідню перерву я його проливаю і ... Серце трохи калатало, бо раптом мої здогадки були невірними, але все завершується добре. Блок панелі приладів - чистий, помилка про невірне кодування пішла по-англійськи. А я не сильно і сумую.

Чому там відсутня і інша помилка - розповім в окремому дописі.

Стосовно параметрій:

• першопочатково, що саме було залито в китайський блок, невідомо, бо там де має бути значення проставлено хитрими китайцями нічого
• версія dataset блоку від Golf - V03935270DP
• версія dataset отримана від китайця - 8V0909000s, з якого авто - я не зміг знайти в інтернеті
• версія dataset з Jetta (до речі, для ринку Колумбії) - V03935277AU

Які хочеться зробити висновки?

Що параметрія має значення, то ж заливайте параметрії від вашого авто, щоб не було фантомних помилок в інших блоках.

Мої роздуми на тему, що могло викликати помилку

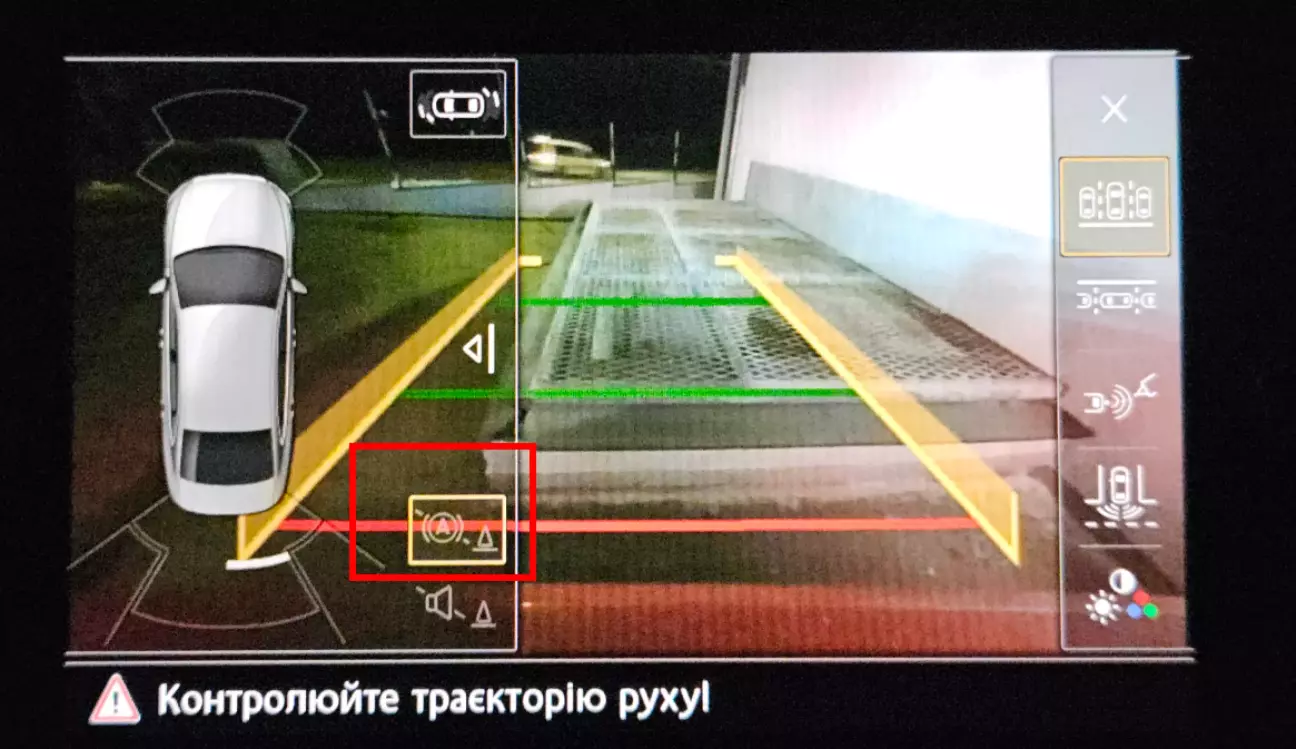

Сьогодні звернув увагу, що при малювання схеми паркроніків пропала одна з віртуальних кнопок, а саме:

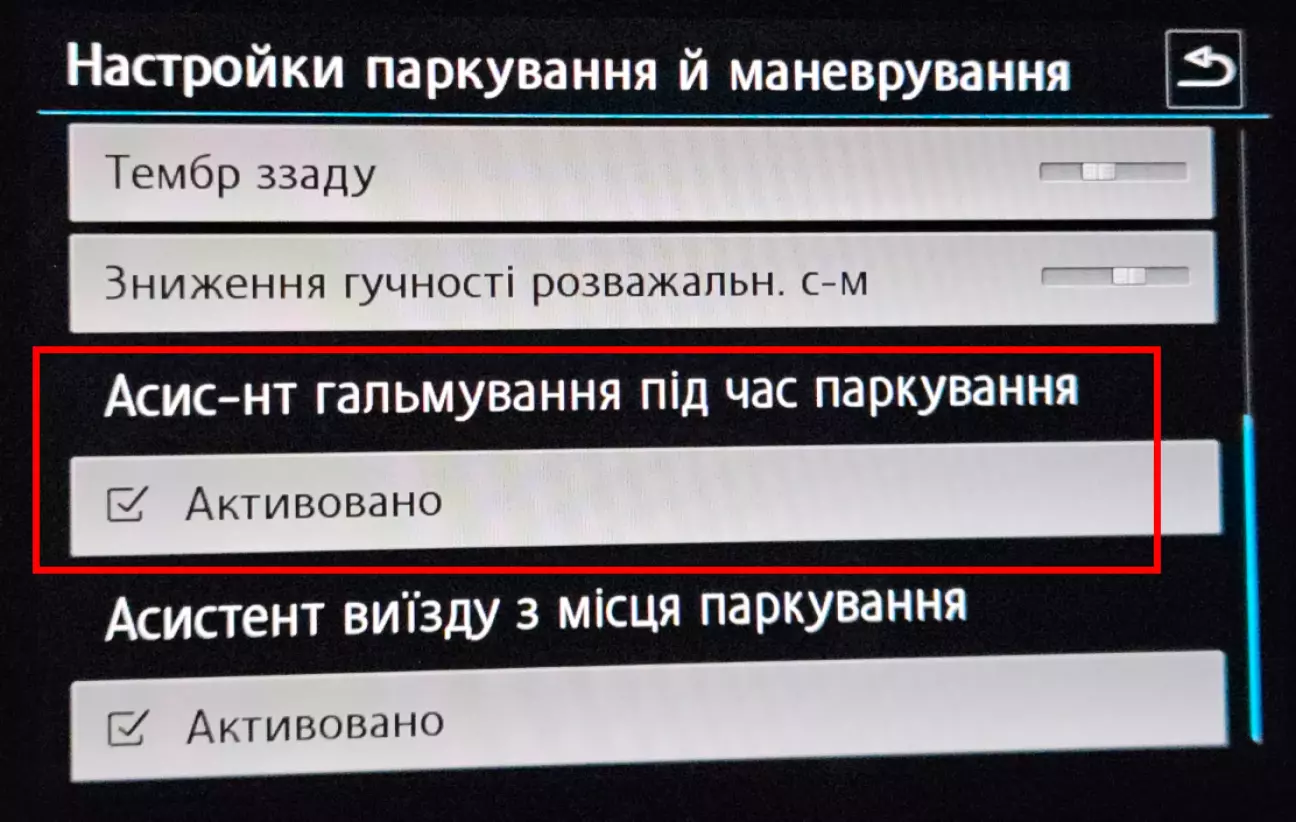

Як і відповідний параметр в меню налаштувань парктроніків - "Асистент гальмування під час паркування":

Порівняв список доступних адаптацій для

• V03935270DP
• 8V0909000s
• V03935277AU

V03935277AU відсутній настпуний параметр: RBF - rear brake function

[VN]_RBF_deactivation:
[LN]_RBF_deactivation:   [VN]_activated

Чому саме він конфліктує з кодуванням блоку Приборної панелі - мені не відомо. Найцікавіше, що приборна панель немає взагалі жодного пункту кодувань, що стосувався б парктроніків, лише стосовно PLA, якого у мене ніколи не було, і відповідно це вимкнуто.

Ще одни гештальт з невитираємими помилками в блоках закрито!

Сподіваюся цей допис стане в нагоді комусь, хто також стикнеться зі схожою проблемою.
