"AMUNDSEN+, он же RNS 315, он же MEDIA SYSTEM 2.2, он же …" Часть 8.3: Установка камеры заднего вида [КИТАЙ]

В заключительной части повествования речь пойдет о прокдладке кабелей питания и видеосигнала по салону авто к блоку конвертации в центральной консоли, подключении и кодировании.

Делал спонтанно, вечером в будний день. Под рукой был только телефон и фонарик. Поэтому фотографий получилось немного, а тех которые можно "людЯм показать" еще меньше =(

Порядок выполнения работ:

1) Вынимаем ШГУ, снимаем бардачок, и разбираем пластик по правой стороне салона.

2) Жгутуем оба кабеля (AV и +12V) "волосатой" изолентой и прокладываем вдоль порога под войлоком рядом с существующей проводкой.

3) Для того чтобы блок конвертации не "грохотал" внутри передней панели я и его укутал "правильной" изолентой =)

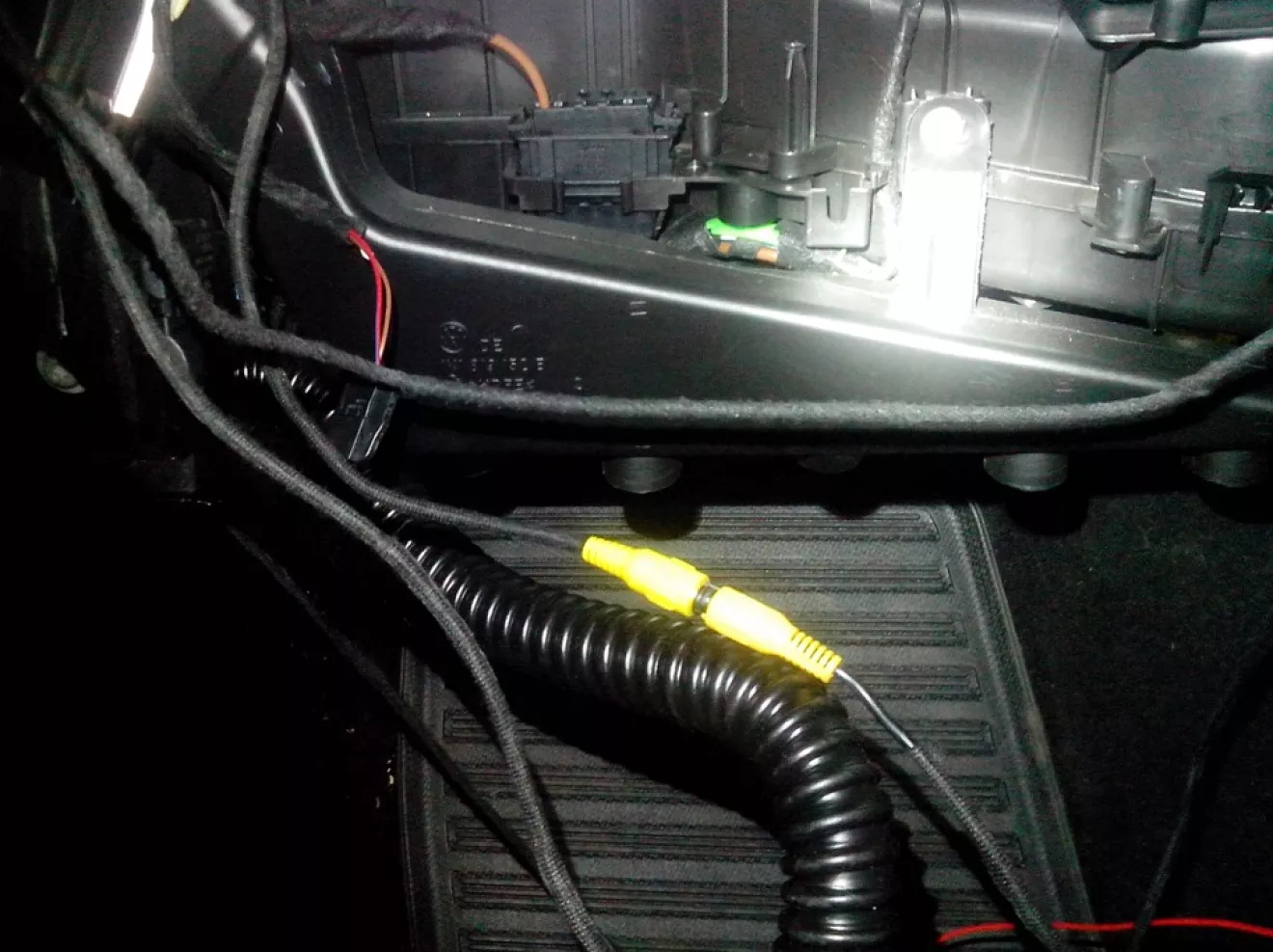

Кабель питания и видеокабель конвертора вытянул под бардачок где и соединил с проводами от камеры, протянутыми из багажника.

Минус обжимаем клеммой и заводим на штатную массу (в начале правого порога).

4) Прячем блок, подключаем ШГУ, кодируем (аналогично пункту II. КОДИРОВАНИЕ отсюда), и проверяем все ли работает. У меня завелось с первого раза =)

5) С чувством глубокого удовлетворения собираем салон.

P.S. Видео работы и впечатления от использования — выложу в БЖ завтра. А пока фото для затравки =)

================================
www.drive2.ru/l/624067/ — Оригинал от тигуана (картинка + кодирование)

Китай камера в ручке + конвертор
www.drive2.ru/l/2590487/ — Картинки AMUNDSEN+/RNS-315 + COLUMBUS/RNS-510
www.drive2.ru/l/3209972/ — Часть 8.1: Снятие облицовки крышки багажника + провода в салон
www.drive2.ru/l/3343132/ — Часть 8.2: Установка камеры вместо штатной ручки
www.drive2.ru/l/3710102/ — Часть 8.3: Провода по салону + блок конвертации + подключение
www.drive2.ru/l/3717276/ — Часть 8.4: Впечатления
================================
