Установка ПТФ и плата управления.

Машина шла без ПТФ. Поэтому было решено их установить, и сделать небольшую платку управления ПТФ.
В Китае на али были куплены ПТФ и вставки в бампер, комплект кабель и кнопка для подключения. Сразу скажу кабель "Г", сечение кабеля не подходит для запитки двух лампочек с мощностью 55W. Кабель в любом случае нужно было переделывать.

Функции платы управления ПТФ:
1) Включение и отключение ПТФ, при соответственно включении и отключении зажигания;
2) Функция подсветка в поворотах, как уже на многих авто типа vag, мазда и т.п.
3) "Вежливый свет", так пришло в голову название функции. Включение ближнего или дальнего света с кнопок ключа.

Прокинуть кабель от кнопки к плате оказалось просто, переход жгута из моторного отсека в салон в доступном месте.

Прокладка до ПТФ еще проще, поэтому фото не делал, что бы не перегружать пост.

Дальше поиск ближайшей кан шины на разъемах ЭБУ. У тоёты кан шина проложена черным и белым проводом, соответственно CAN_High и CAN_Low. Я начал искать с помощью осциллографа и иголки.

Так же провода кан шины можно найти визуально, они скручены в пару:

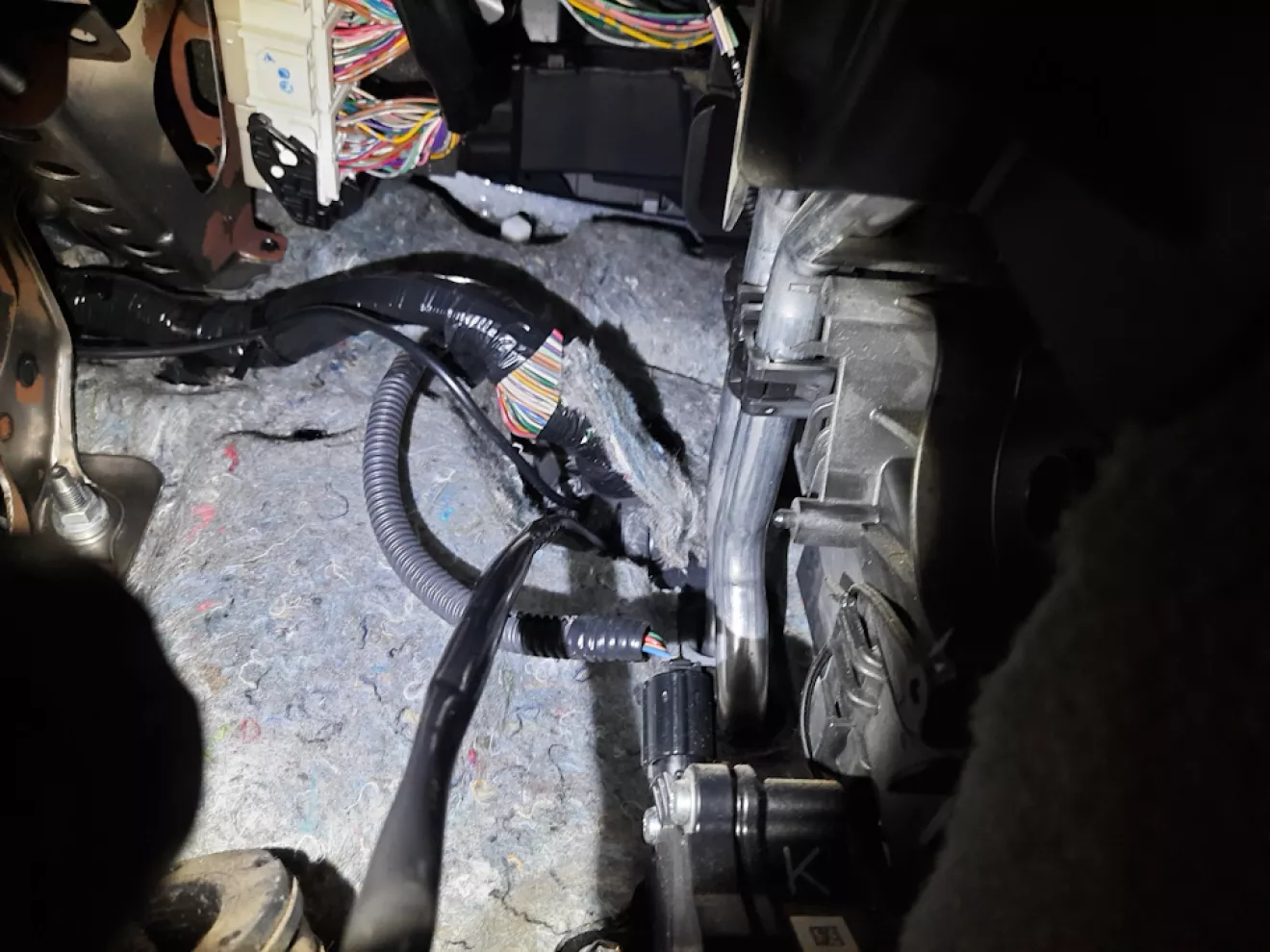

Вот уже все уложено:

Ну и видео работы:

Ну и о приятно. Есть победитель конкурса из прошлого поста, это Morgue :) Как и обещал релиз платы бесплатно достается ему. По его желанию отправлю плату ему, если нет надобности, тогда тому кому скажет. :) Схема подключения будет прилагаться.
