Daewoo Lanos (DL)

ПІДСВІЧУВАННЯ бардачку, кнопок склопідйомників, прикурювачу.

Я їжджу на Daewoo Lanos
Суми, Україна

👋

Відкриваємо функції які полінились встановити з заводу.


Починаємо з підсвітки речового ящику. Нам потрібно:

Кнопковий вимикач  Корея - 94580496


Встановлюємо на штатне місце, під бардачком


Плафон підсвітки багажнику GM - 96247398


В штатному місці Як бачите трійник прикурювачу заховався)


Дроти для підключення.

Підключив до прикурювачу, працює тільки з увімкненим запалюванням.

+ 1 функція)


Гарно 👌


Наступний етап - прикурювач. Саме дивне, що підсвітка є навіть у ВАЗа, але виробник вирішив напевно, що в Ланосі він точно не потрібний, встановлюємо.


Купуємо кільце для підсвітки GM - 96242616


Кільце прикурювачу  GM


Для фіксації патрону з лампою використовував пластинку з ВАЗовського прикурювачу, але вона не стає ідеально і постійно випадає, тому пластиковою стяжечкою зафіксував.

Підключив до підсвітки попільнички.


Ось такий вигляд  з середини



Ось такий ззовні. Гарно 😉


Після встановлення склопідйомників, само собою потрібно і підсвітку клавішного блоку)

Розбираємо блок клавіш, підпилюємо бортик для більш якісного розсіювання світла.


Зрізаний бортик - щоб світло падало на клавіші.  Підрізаний бортик (коряво вийшло) для виводу дроту живлення


Закріплюємо діодну стрічку.


Червона led стрічка на своєму місці


Збираємо блок. Підключаємо живлення до підсвітки попільнички)


+ 1 функція)


Зробив через фішки, щоб можна було відключати підсвітку при необхідності зняти блок клавіш



З підсвіткою


Підсвітка замка запалювання, так дрібниця, але чисто для естетики необхідна)

Знімаємо облицювальну частину личинки замка запалювання, підрізаємо бортик, вкладаємо і фіксуємо світлодіодну стрічку.




Знову ж таки через роз'єми для можливості зняття замка без розбору

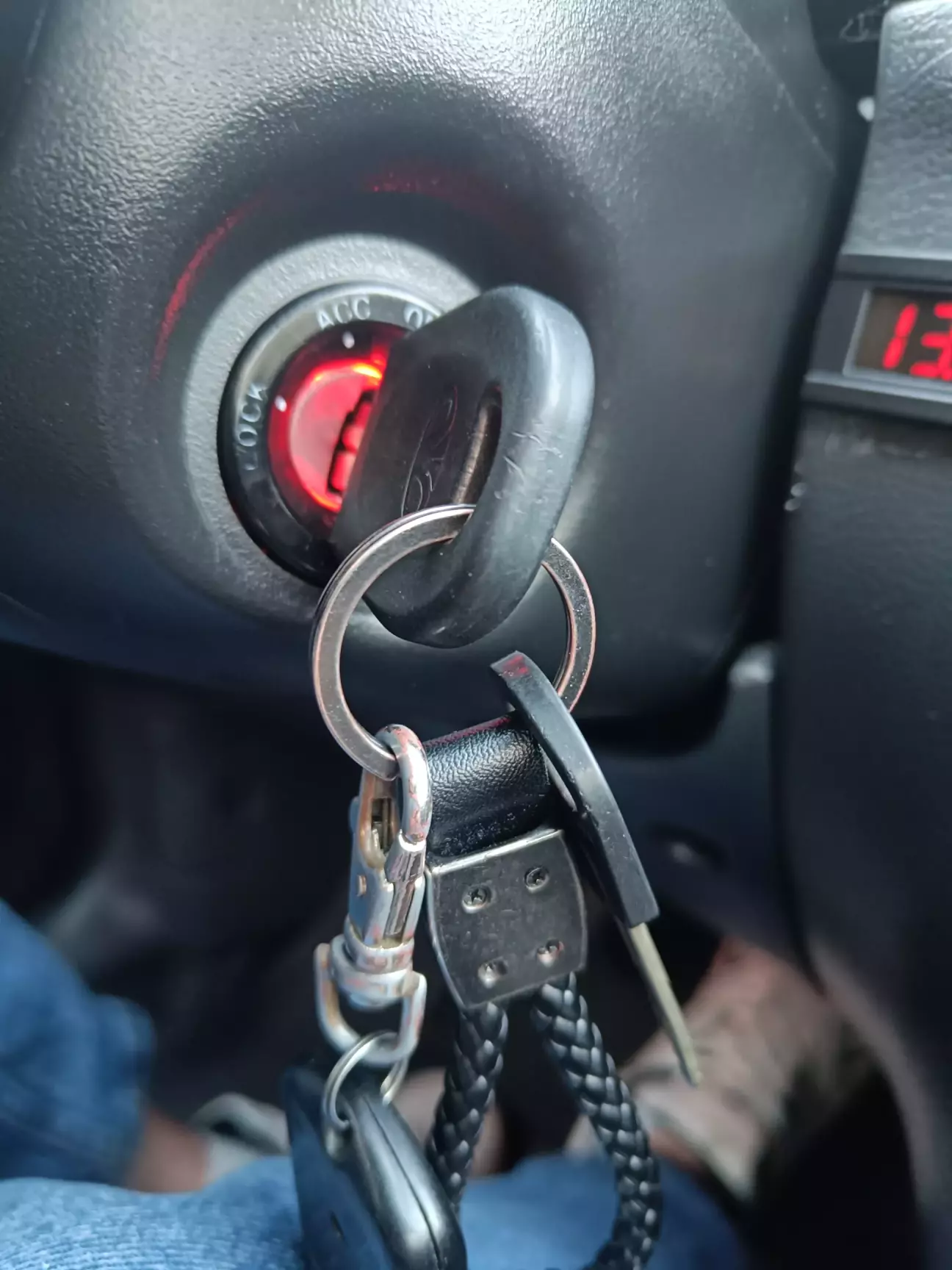

Маємо червону підсвітку


+ 1 функція)


Годинник, так як весь салон тепер з червоним освітленням, довелося дуже довго шукати годинник на дві кнопки, дуже мало їх зараз по адекватній ціні, але все ж таки ОЛХ допоміг знайти годинник з не працюючою підсвіткою)


Так як у мене не вистачає досвіду для перепайки малесеньких діодних елементів, було прийнято рішення вмонтування led стрічки для підсвітки.




Припаяв дроти до контактів живлення




Мінус при такому переосвітленні в тому що без габаритів годинник не підсвічується. На годиннику на 3 кнопки, була підсвітка годиннику при ввімкненні запалювання, а при ввімкненні габаритів підсвітка притухала. Тепер ця функція нажаль відсутня.


Гарно 👍


+ 1 функція підсвітки

- 1 функція притухання підсвітки


Коментарі вітаються )

Опубліковано: 03 квітня 21:14
12 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Я їжджу на Daewoo Lanos
метод пересвета часов ужос!
диоды перепаивать надо и ярость потом подстраивать
04 квітня 12:17
Я їжджу на Daewoo Lanos
TolyanDm
метод пересвета часов ужос!диоды перепаивать надо и ярость потом подстраивать
TolyanDm, Та я згодний, але для того щоб перепаяти діоди, потрібно розбиратися в тому) я не володію такими навиками нажаль)
04 квітня 12:55
Я їжджу на Daewoo Lanos
TolyanDm
метод пересвета часов ужос!диоды перепаивать надо и ярость потом подстраивать
TolyanDm, а дивлячись на Ваш БЖ , то ви в цьому розбираєтесь, судячи з записів з електронікою)))
04 квітня 13:00
Я їжджу на ЗАЗ Lanos
цікаве рішення з usb-кабелем в бардачку, треба й собі так)
04 квітня 09:13
Я їжджу на ЗАЗ Forza
Гарно
04 квітня 07:42
Я їжджу на Daewoo Lanos
Forza_Anthophila
Гарно
Forza_Anthophila, дякую )
04 квітня 09:47
Я їжджу на Daewoo Lanos
гарно вийшло! до чого підключили підсвітку склопідіймачів? що за патрон використали для прикурювача?
03 квітня 23:25
Я їжджу на Daewoo Lanos
Demigod
гарно вийшло! до чого підключили підсвітку склопідіймачів? що за патрон використали для прикурювача?
Demigod, склопідйомники я підключив до загального проводу підсвітки від габаритів, можна від підсвітки попільнички, я використовую або діоди, або ж діодну стрічку) там в мене і підсвітка ніг і т.д))
Патрон використовував ВАЗ 2110. Ще раніше я купив прикурювач, а там в комплекті він йде.
Тільки контакт що прижимається на масу, я відкусив і підключив через фішку "мама" .
04 квітня 00:03
Гарно) 15см стрічки, а світиться пів салону))
03 квітня 22:43
Я їжджу на Daewoo Lanos
Antipov
Гарно) 15см стрічки, а світиться пів салону))
Antipov, 👌 сто відсотків ))
03 квітня 22:49
