Audi A6 Avant (C5) (2.5 TDI AKE)

Моменти затяжок основних механізмів

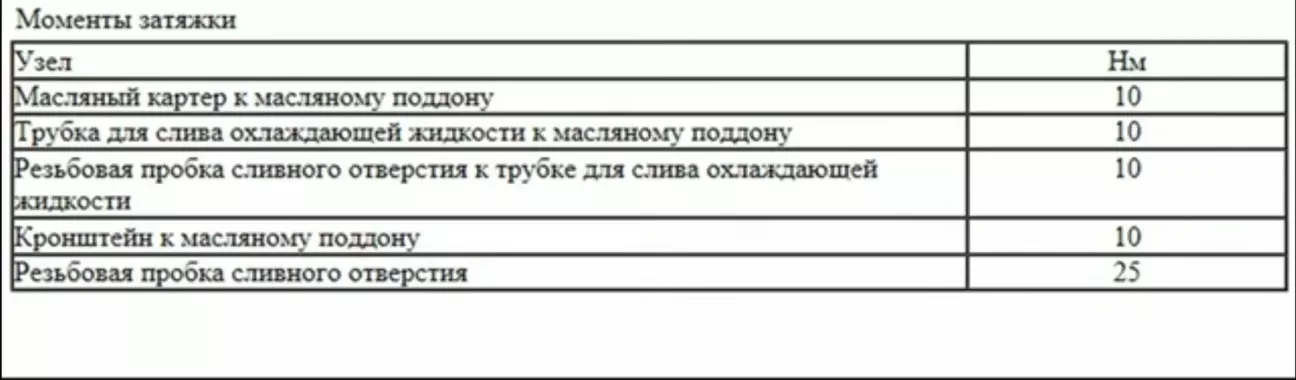

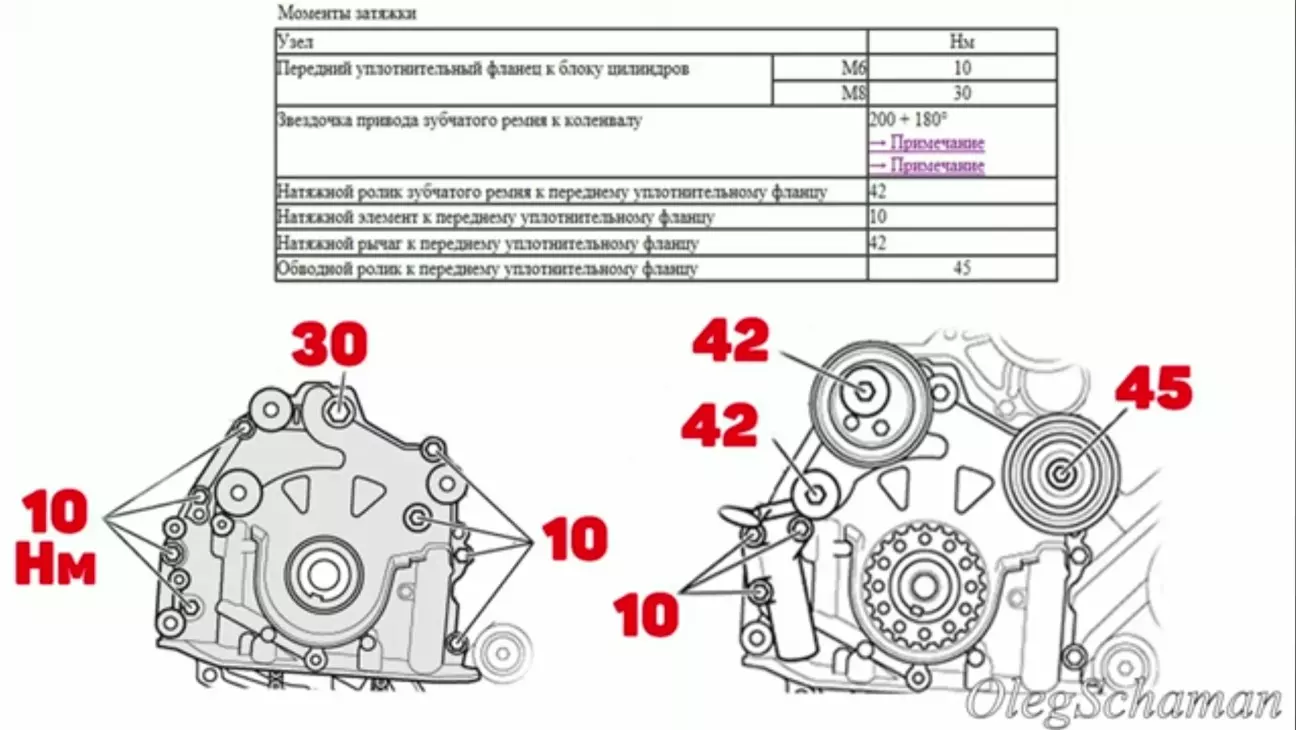

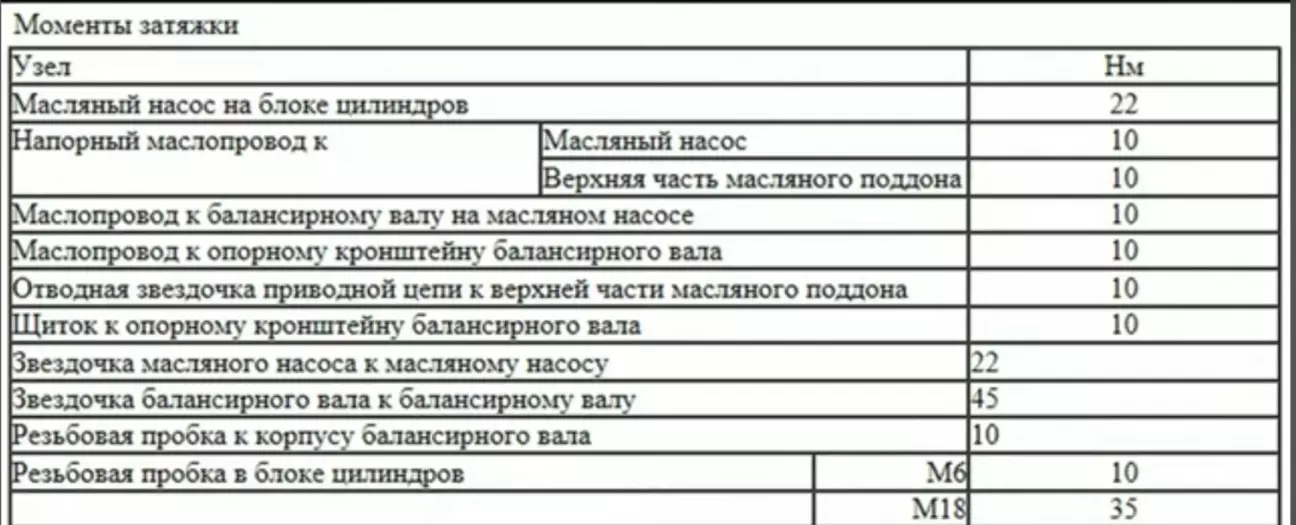

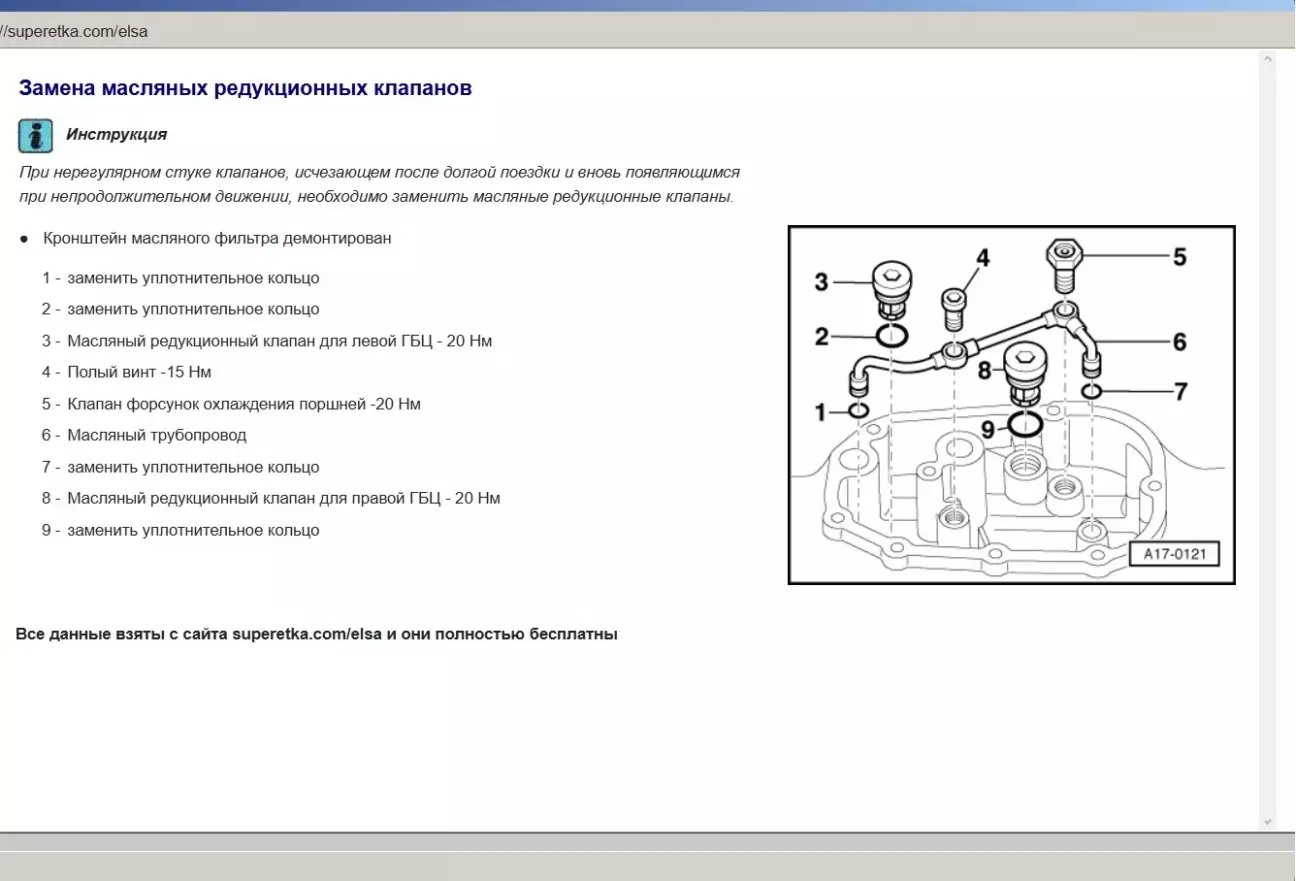

Не завжди можна знайти моменти затяжок механізмів переферії, викладу основні, може кому пригодиться













Затажка болтів в алюмінієвий кронштейн - опору амортизатора (3 болта)

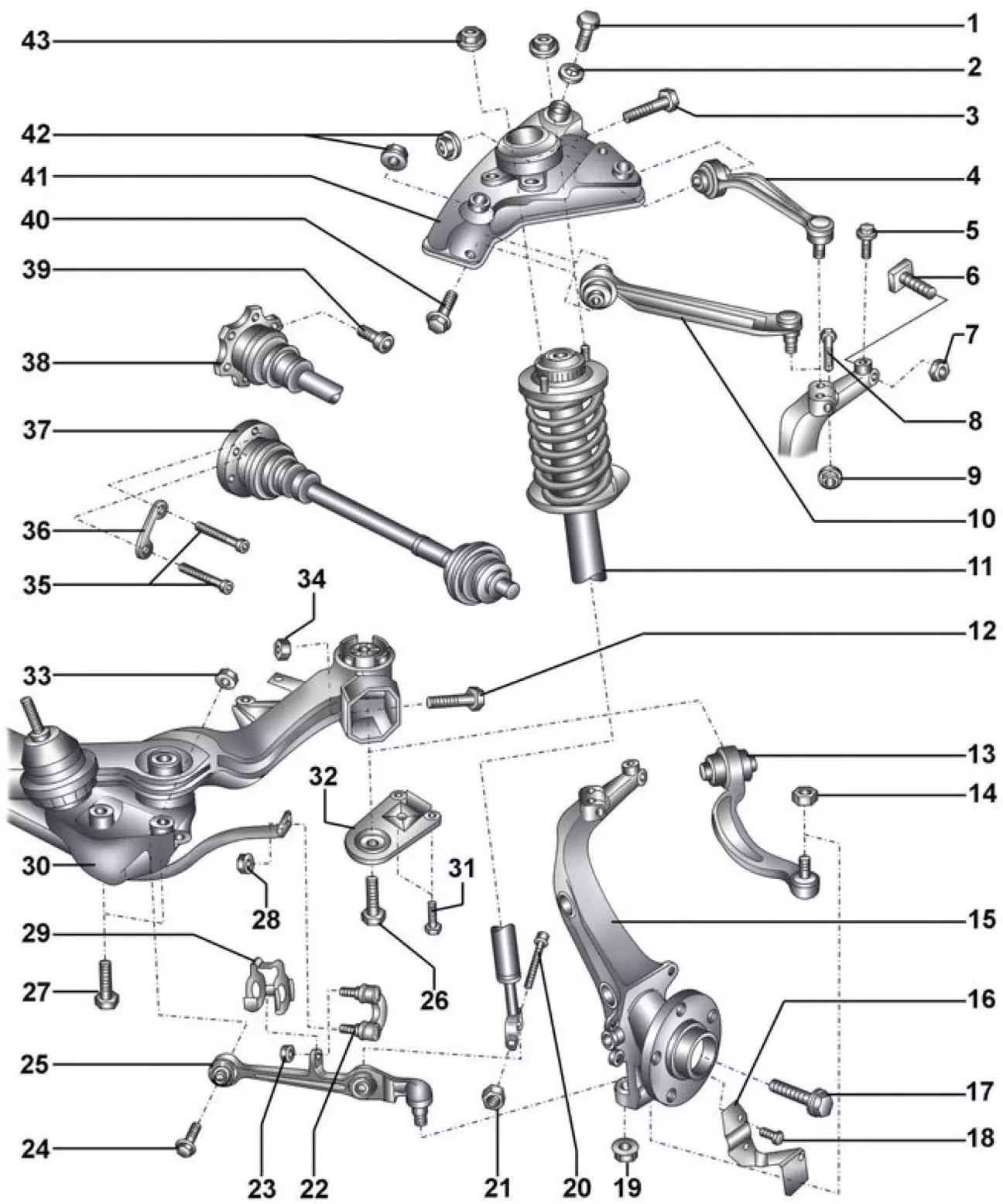

Рис. 12.1. Элементы конструкции передней подвески: 1 – болт, 75 Н·м; 2 – шайба; 3 – болт М10х62; 4 – верхний поперечный рычаг; 5 – болт, 5 Н·м; 6 – болт; 7 – самоконтрящаяся гайка, 50 Н·м; 8 – болт М10х100; 9 – самоконтрящаяся гайка, 40 Н·м; 10 – верхний передний рычаг; 11 – амортизаторная стойка; 12 – болт М12х1,5х120; 13 – удерживающий рычаг; 14 – самоконтрящаяся гайка, 100 Н·м; 15 – поворотный кулак; 16 – грязезащитный кожух; 17 – болт, M14–115 Н·м и довернуть на 180°, M16–190 Н·м и довернуть на 180°; 18 – болт, 10 Н·м; 19 – самоконтрящаяся гайка, 100 Н·м; 20 – болт М12х1,5х85; 21 – самоконтрящаяся гайка, 90 Н·м; 22 – серьга стабилизатора; 23 – самоконтрящаяся гайка, 40 Н·м и довернуть на 90°; 24 – болт М12х1,5х100; 25 – направляющий рычаг; 26 – болт М12х1,5х110, 110 Н·м и довернуть на 90°; 27 – болт М10х70, 75 Н·м; 28 – самоконтрящаяся гайка, 40 Н·м; 29 – зажим; 30 – подмоторная рама; 31 – болт; 32 – пластина поддержки подмоторной рамы; 33 – самоконтрящаяся гайка, 70 Н·м и довернуть на 180°; 34 – самоконтрящаяся гайка, 70 Н·м и довернуть на 180°; 35 – болт, М8х48–40 Н·м, М10х48–70 Н·м; 36 – прокладка; 37 – вал привода; 38 – вал привода с шарниром типа «трипоид»; 39 – болт, М10х20–70 Н·м; 40 – болт, М10х62; 41 – кронштейн; 42 – самоконтрящаяся гайка, 50 Н·м и довернуть на 90°; 43 – самоконтрящаяся гайка, 20 Н·м

Рис. 12.1. Элементы конструкции передней подвески: 1 – болт, 75 Н·м; 2 – шайба; 3 – болт М10х62; 4 – верхний поперечный рычаг; 5 – болт, 5 Н·м; 6 – болт; 7 – самоконтрящаяся гайка, 50 Н·м; 8 – болт М10х100; 9 – самоконтрящаяся гайка, 40 Н·м; 10 – верхний передний рычаг; 11 – амортизаторная стойка; 12 – болт М12х1,5х120; 13 – удерживающий рычаг; 14 – самоконтрящаяся гайка, 100 Н·м; 15 – поворотный кулак; 16 – грязезащитный кожух; 17 – болт, M14–115 Н·м и довернуть на 180°, M16–190 Н·м и довернуть на 180°; 18 – болт, 10 Н·м; 19 – самоконтрящаяся гайка, 100 Н·м; 20 – болт М12х1,5х85; 21 – самоконтрящаяся гайка, 90 Н·м; 22 – серьга стабилизатора; 23 – самоконтрящаяся гайка, 40 Н·м и довернуть на 90°; 24 – болт М12х1,5х100; 25 – направляющий рычаг; 26 – болт М12х1,5х110, 110 Н·м и довернуть на 90°; 27 – болт М10х70, 75 Н·м; 28 – самоконтрящаяся гайка, 40 Н·м; 29 – зажим; 30 – подмоторная рама; 31 – болт; 32 – пластина поддержки подмоторной рамы; 33 – самоконтрящаяся гайка, 70 Н·м и довернуть на 180°; 34 – самоконтрящаяся гайка, 70 Н·м и довернуть на 180°; 35 – болт, М8х48–40 Н·м, М10х48–70 Н·м; 36 – прокладка; 37 – вал привода; 38 – вал привода с шарниром типа «трипоид»; 39 – болт, М10х20–70 Н·м; 40 – болт, М10х62; 41 – кронштейн; 42 – самоконтрящаяся гайка, 50 Н·м и довернуть на 90°; 43 – самоконтрящаяся гайка, 20 Н·м
