Підключення AUX в штатну магнітолу 86120-33700

Вже є задум встановити 2 DIN голову в авто, але поки що катаюсь зі штатною. Звучання в неї досить приємне, але один з суттєвих недоліків - не можна відтворювати mp3. А писати CD станом на сьогодні, якось не айс...
Вихід з ситуації — AUX вхід.
В мережі є багато інформації про підключення різних магнітол, але конкретно Toyota 86120-33700 немає нічого.
Менше всього слухаю касети , отже вирішив підключитись до цього каналу.
Визначив, що з магнітної головки сигнал проходить на мікросхему A12216.

Перевірив її даташит, все вірно.

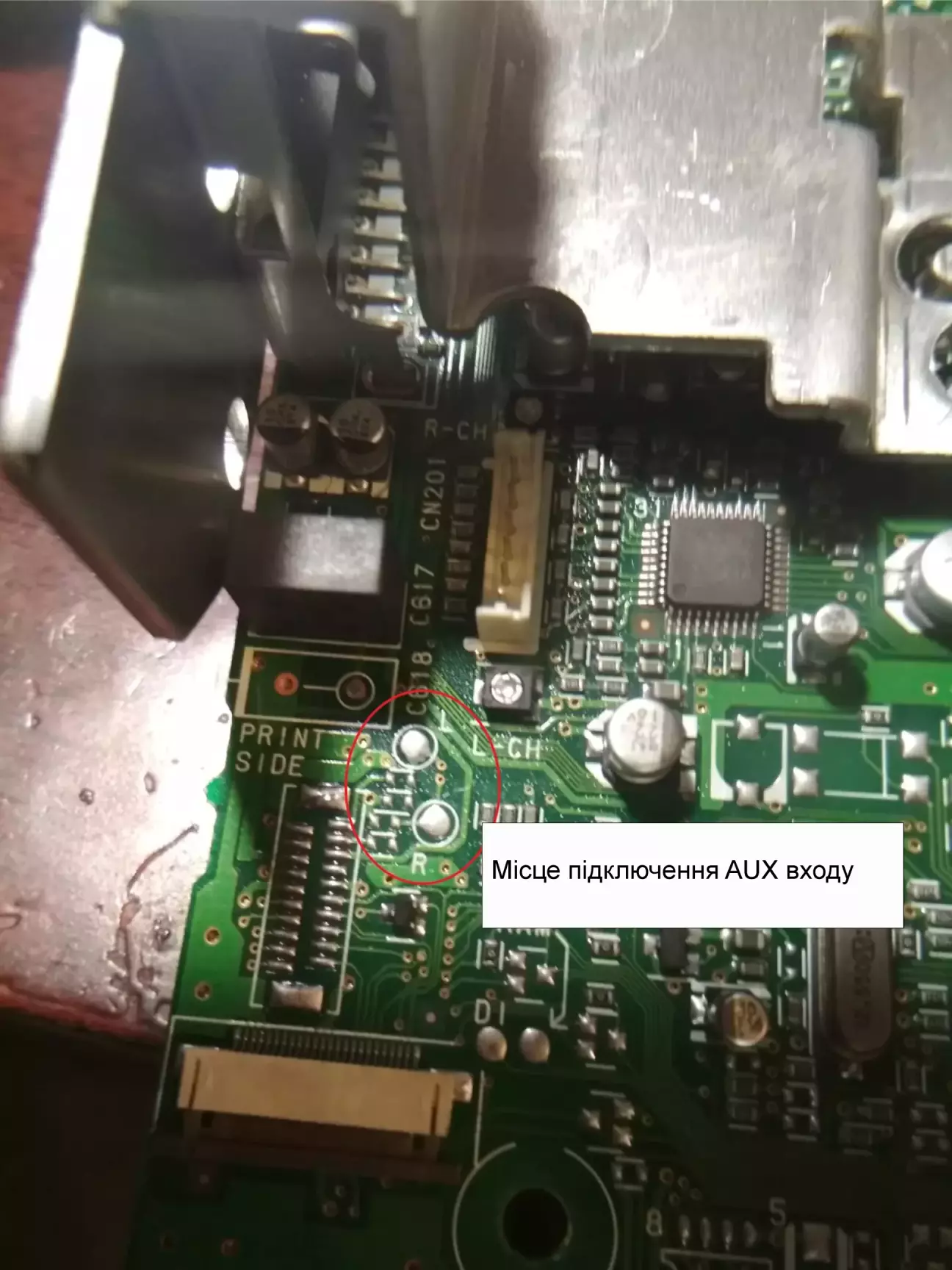

Входи співпадають, виходи — ніжка 6 та 25. 6 — видно, як проходить  по платі, а 25 — захована під мікросхемою. Всі виходи виходять трошки нижче і позначені буквами L иа R.
Шнурок взяв від старих навушників.

Далі — випробування.

Все працює, як потрібно.
Є тільки проблема з системою контролю руху плівки. Простими способами обманути її не виходить. Потрібно мудрувати генератор імпульсів, який імітуватиме обертання валу, але для такої задачі це вже занадто. Покатаюсь поки що з касетою в касетнику. Так, від касети є певний шум на низькій гучності, але думаю якось з цим трошки поживу.
