Scanmatik 2 Pro ( SM2 Pro, Сканматік 2 Про) прошивка 2.21.35 і Bluetooth на ESP32

Scanmatik 2 Pro ( SM2 Pro, Сканматік 2 Про) чергова прошивка 2.21.35 ( серіник A71283)

Прошивка і встановлення Bluetooth на ESP32

Прошивав за допомогою програми ST-LINKчерез адаптер ST-LINK V2 , зверніть увагу що вони  бувають з різною розпіновкою, краще всього зняти алюмінієвий ковпачок і перевірити з тим що на платі написано

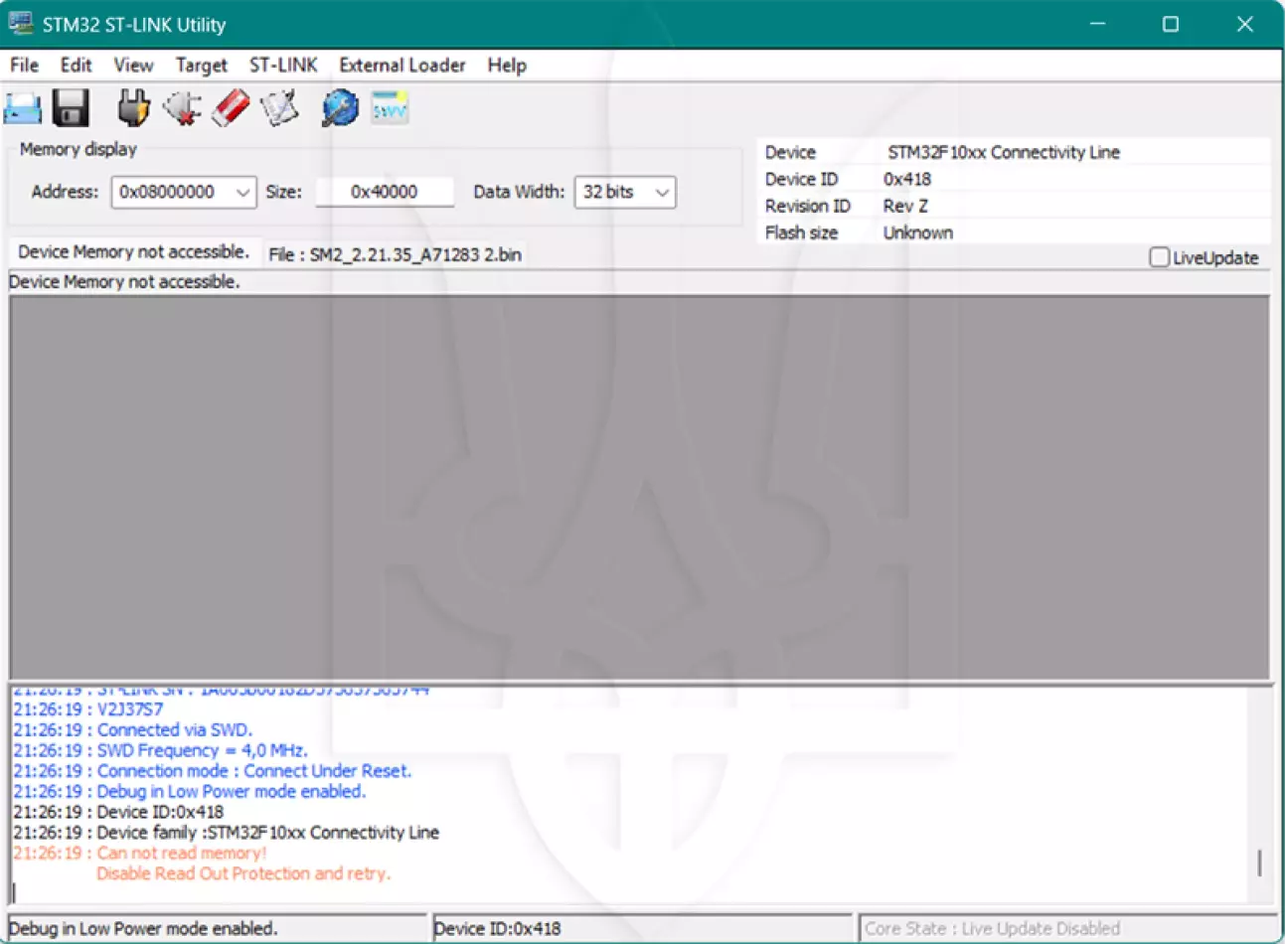

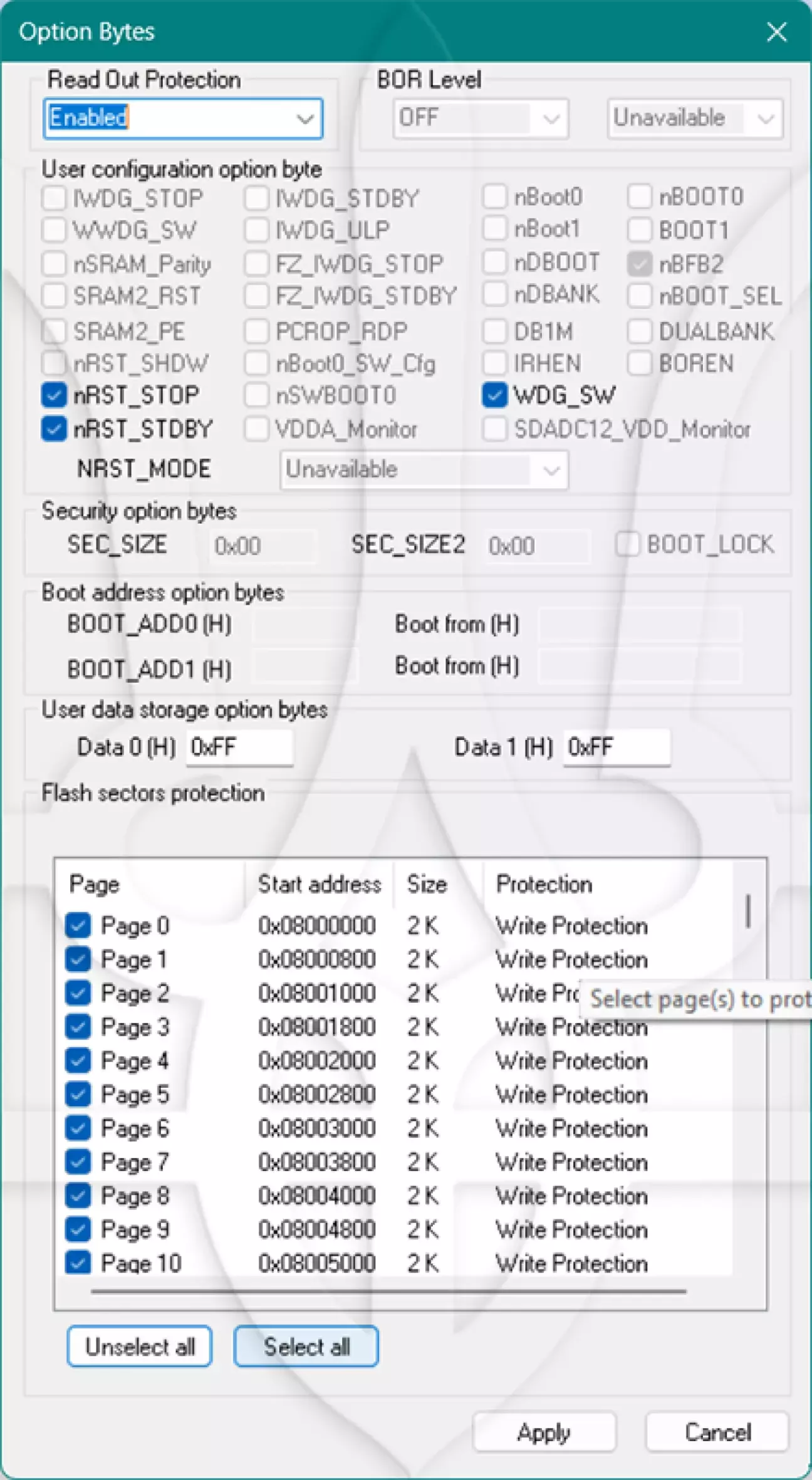

Для того щоб з іншою версією програми Сканматік адаптер не блокувався виставляємо біти захисту як на скріні внизу, пролистуємо список до самого низу і скрізь повинні стояти галочки.

з такими налаштуваннями програма Сканматік не зможе переписати софт адаптера

------------------

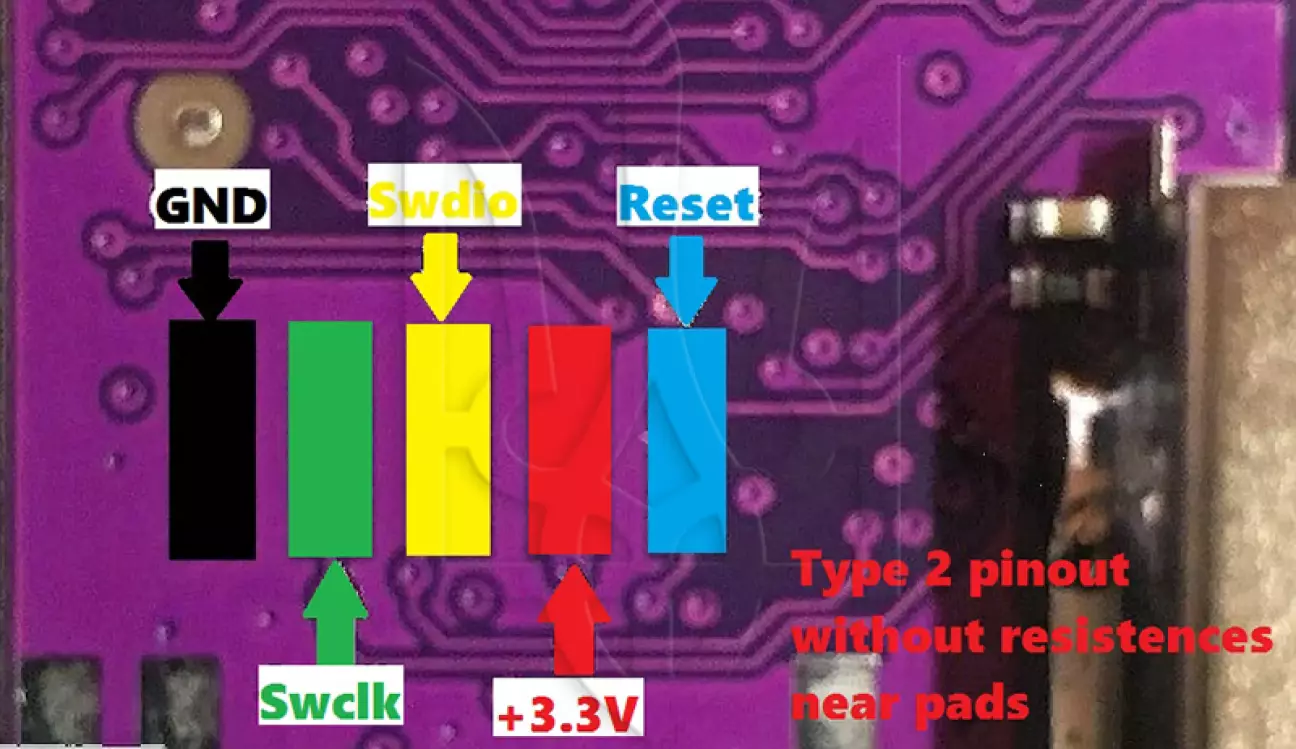

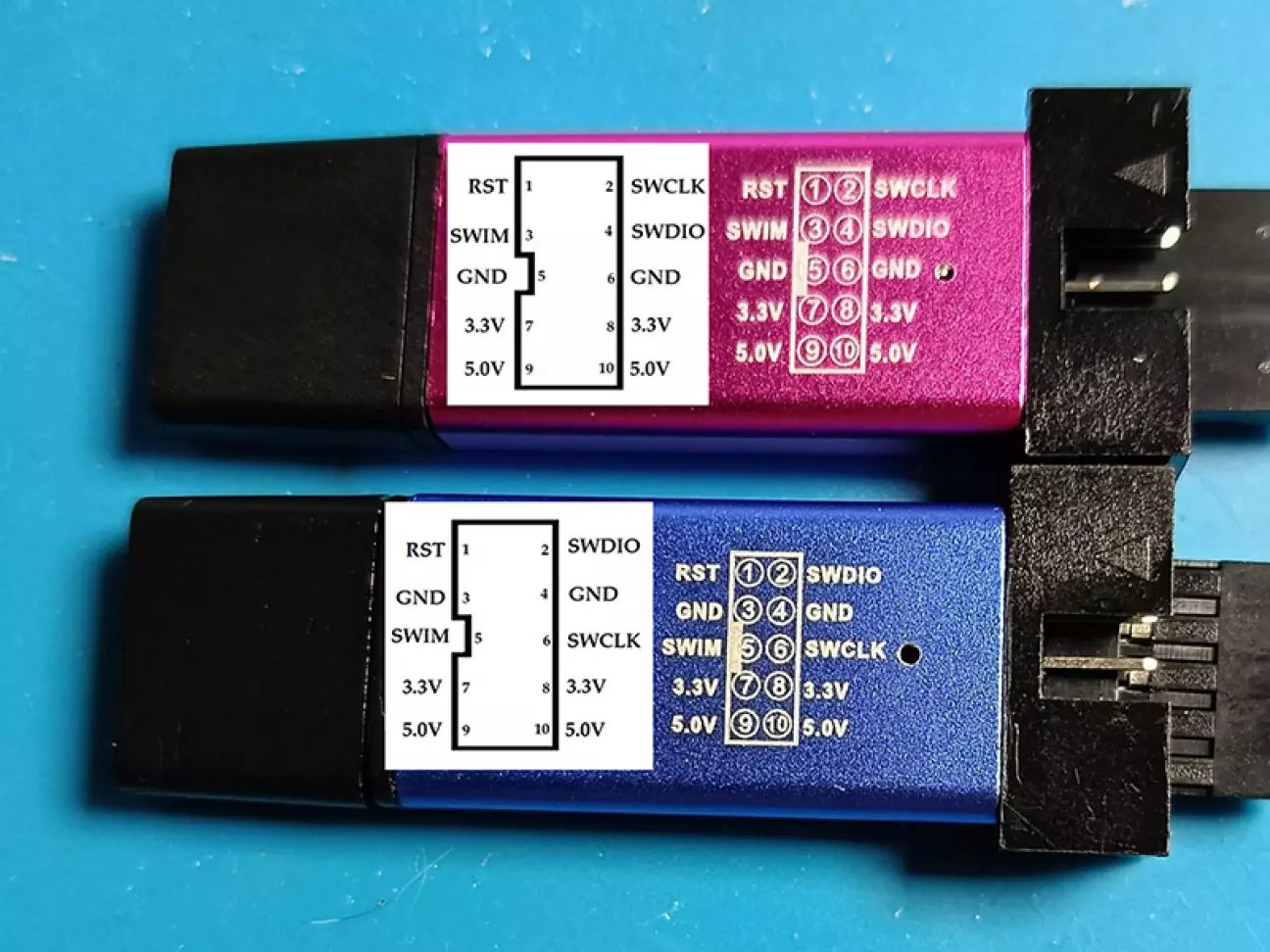

Розпіновка для прошивки деяких китайських адаптерів ( фото з інтернету)

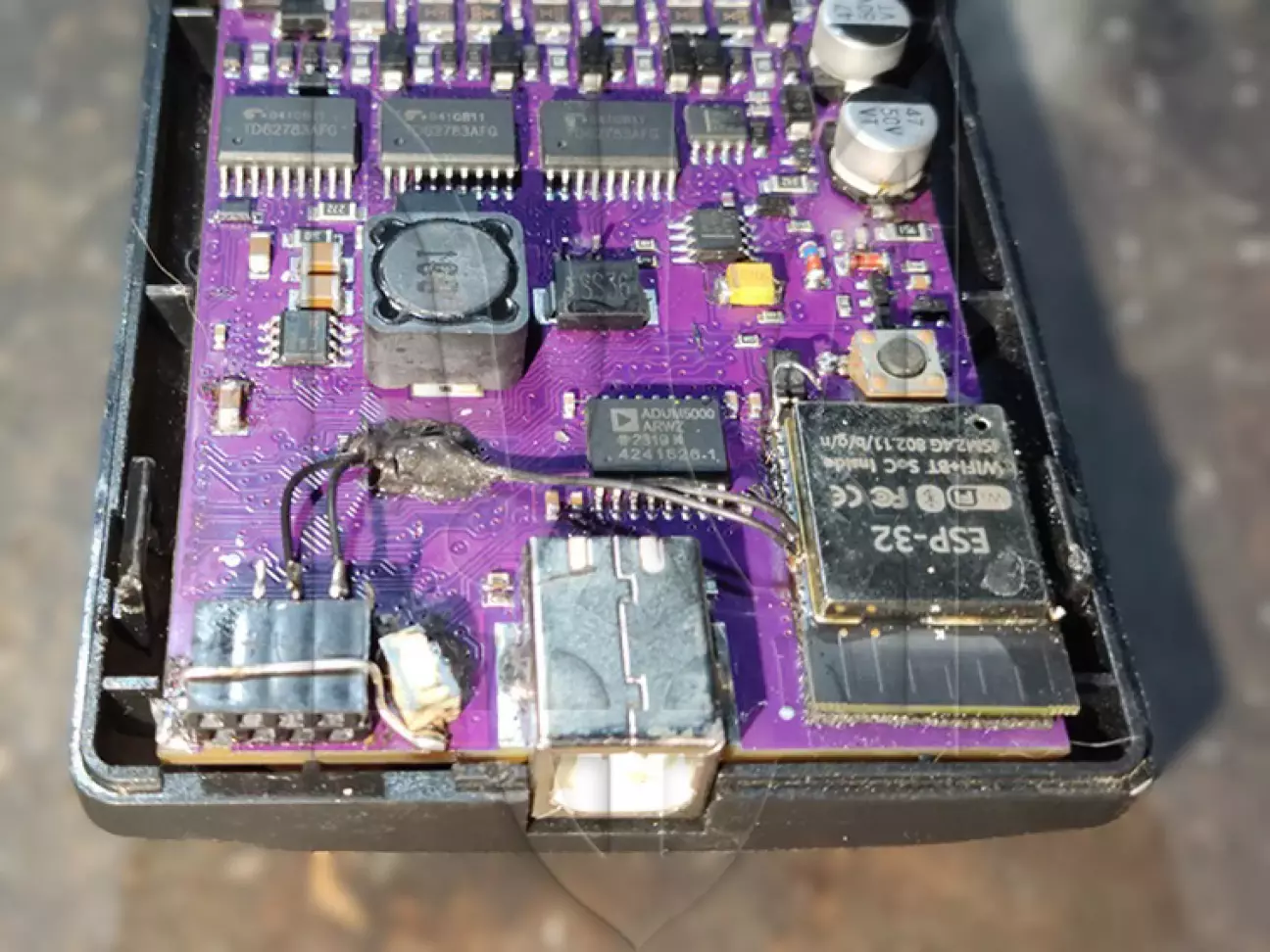

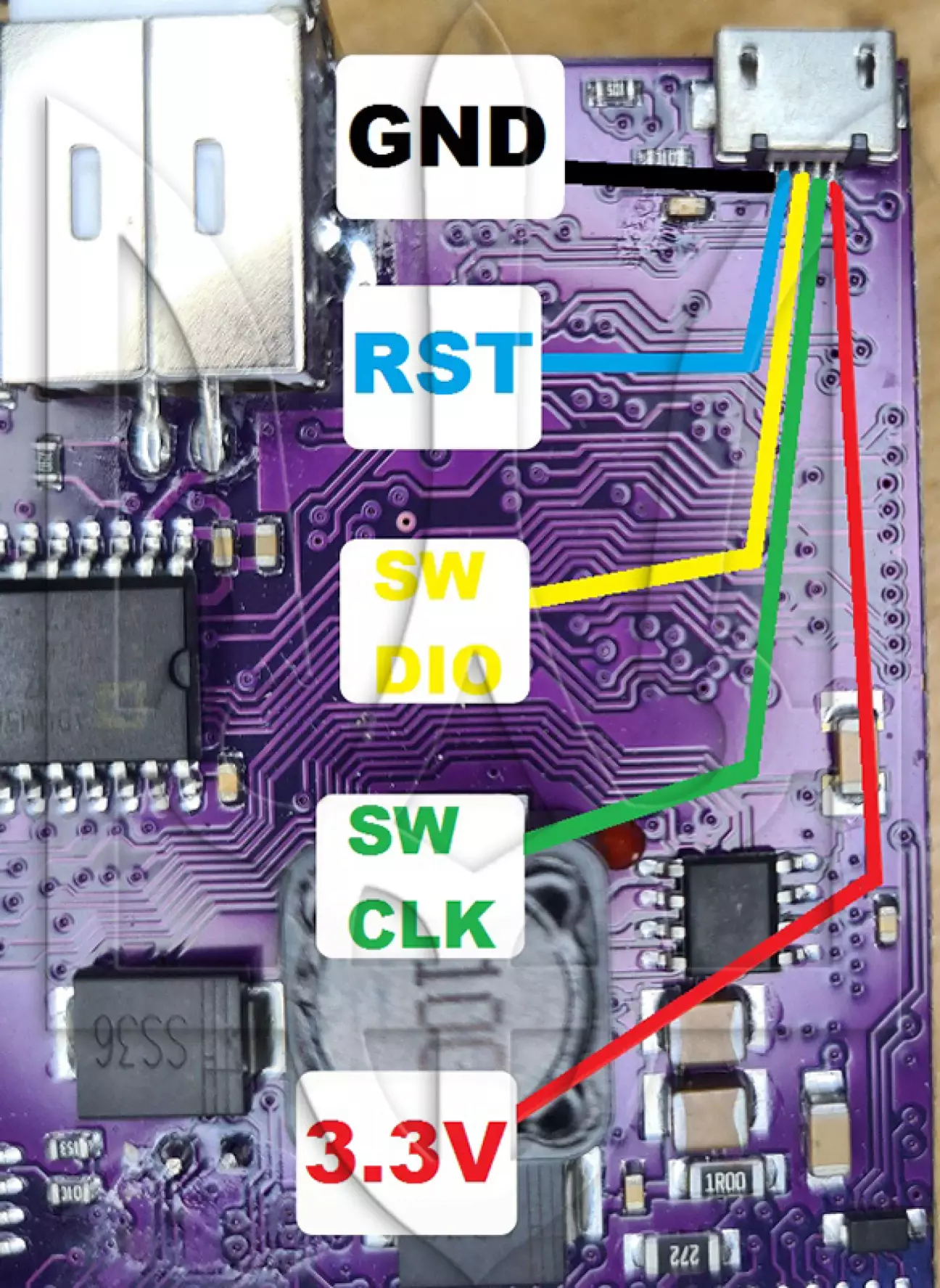

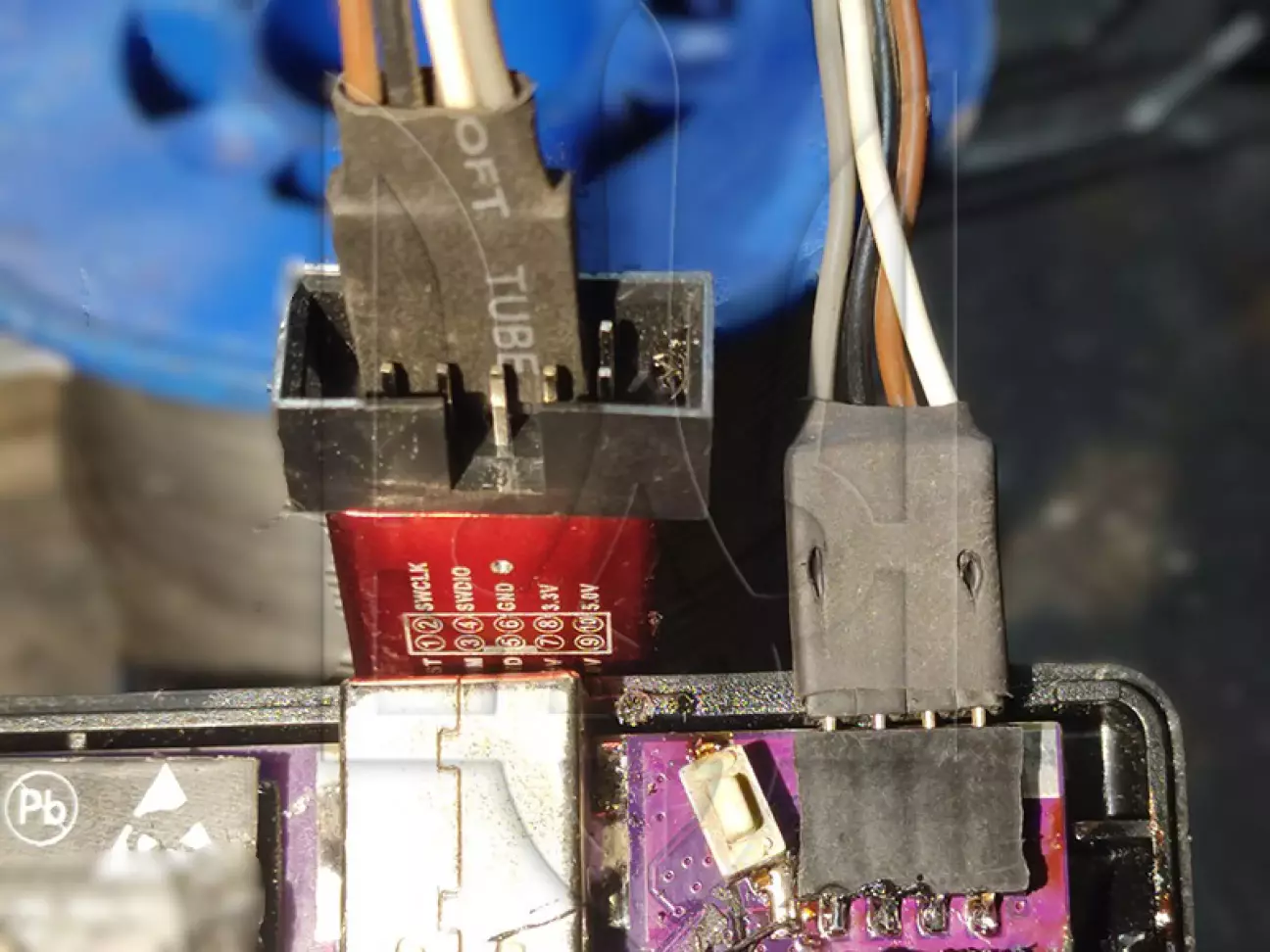

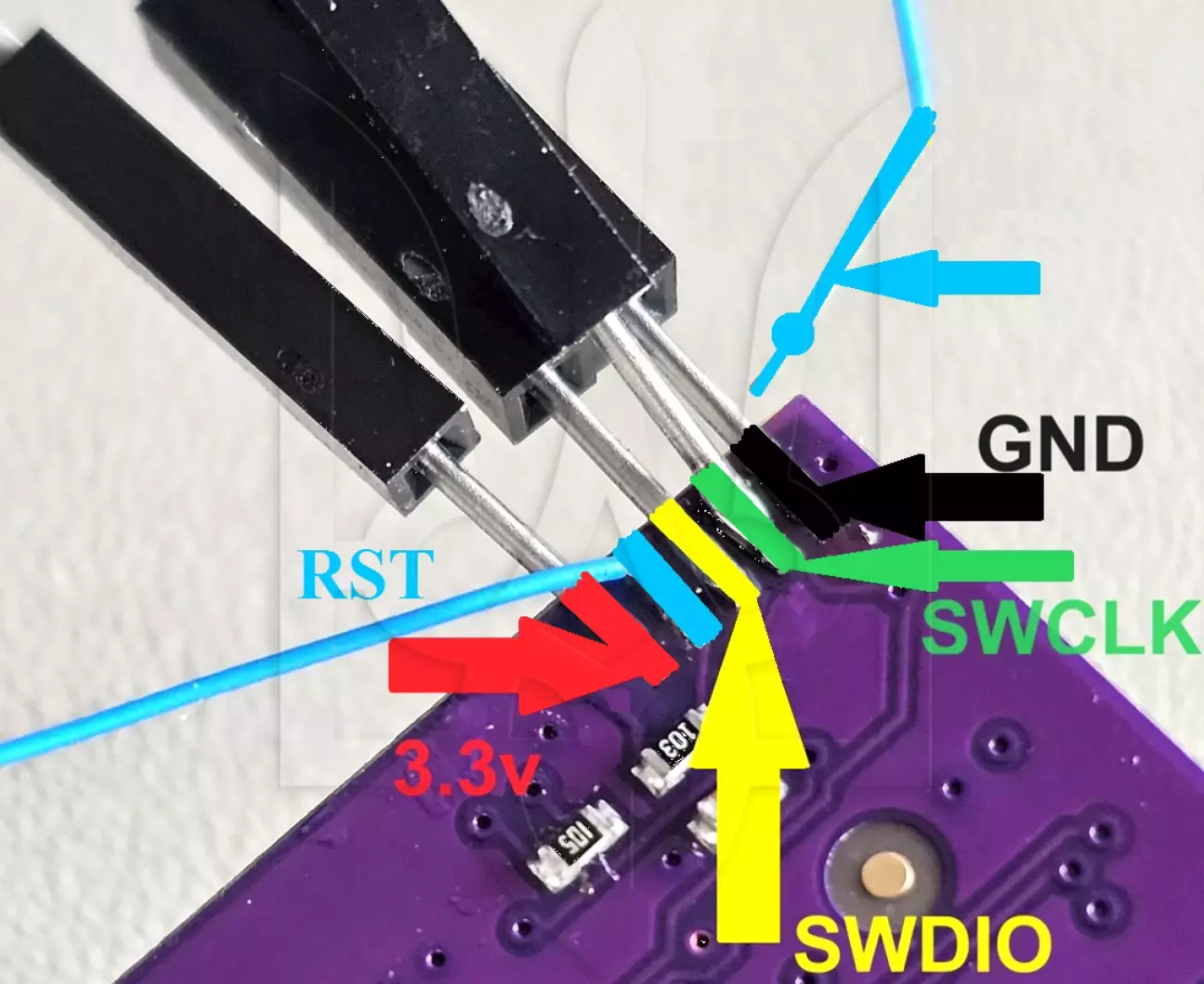

 Підключення до плати: я розпаяв гребінку і кнопку reset,  так зручніше.

------------

Bluetooth

------------

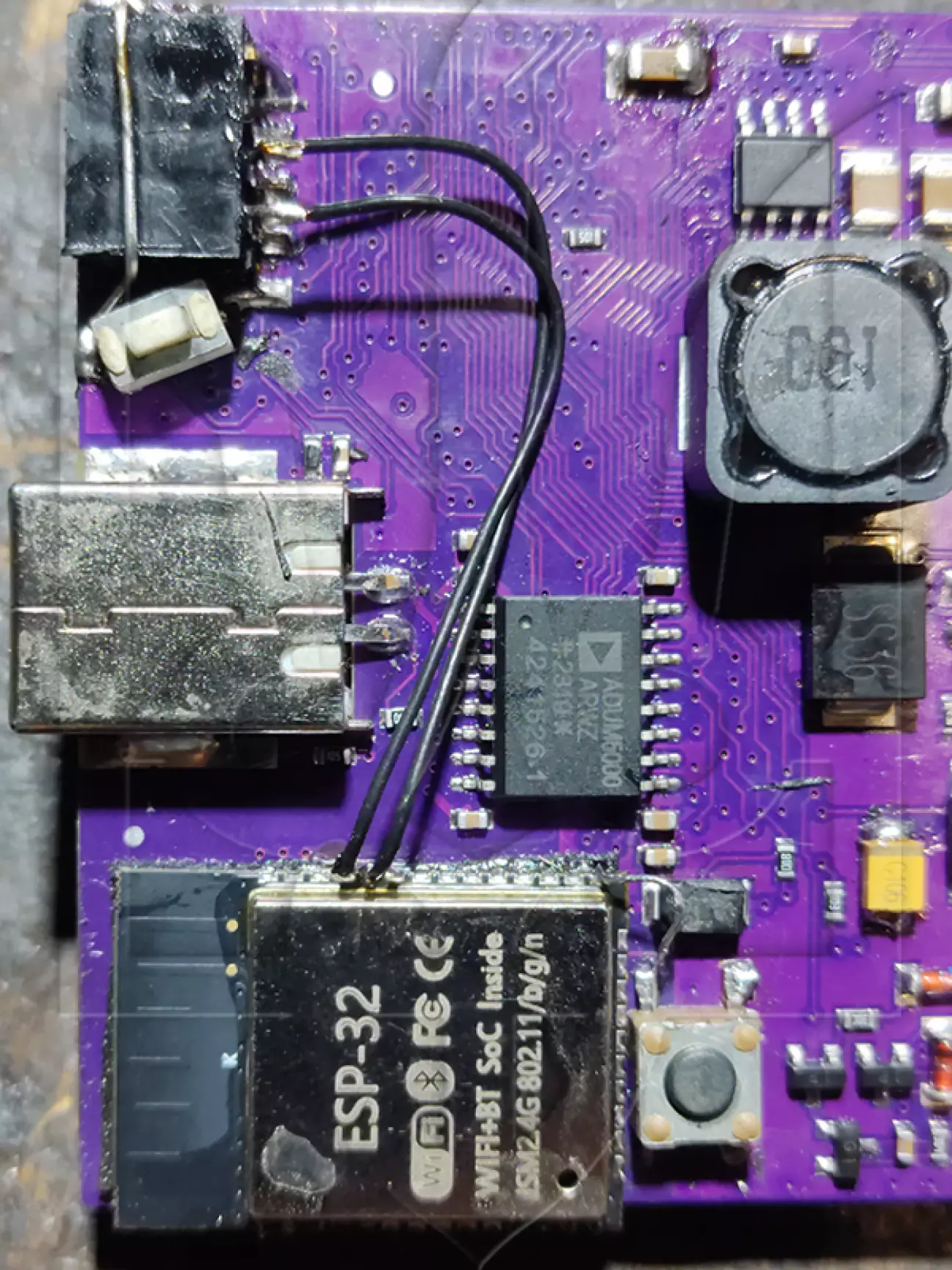

Bluetooth на ESP32.

З серії мікроконтролерів ESP32 підійдуть далеко не всі .

Головна умова підтримка класичного Bluetooth (Bluetooth Classic / BR/EDR).

Підійдуть :

ESP32-WROOM-32

ESP32-WROOM-32E / ESP32-WROOM-32UE

ESP32-PICO-D4 (усередині те саме ядро ESP32)

ESP32-D0WDQ6 / ESP32-D0WD / ESP32-D2WD

ESP32-WROVER / ESP32-WROVER-IB (та модифікації E/IE)

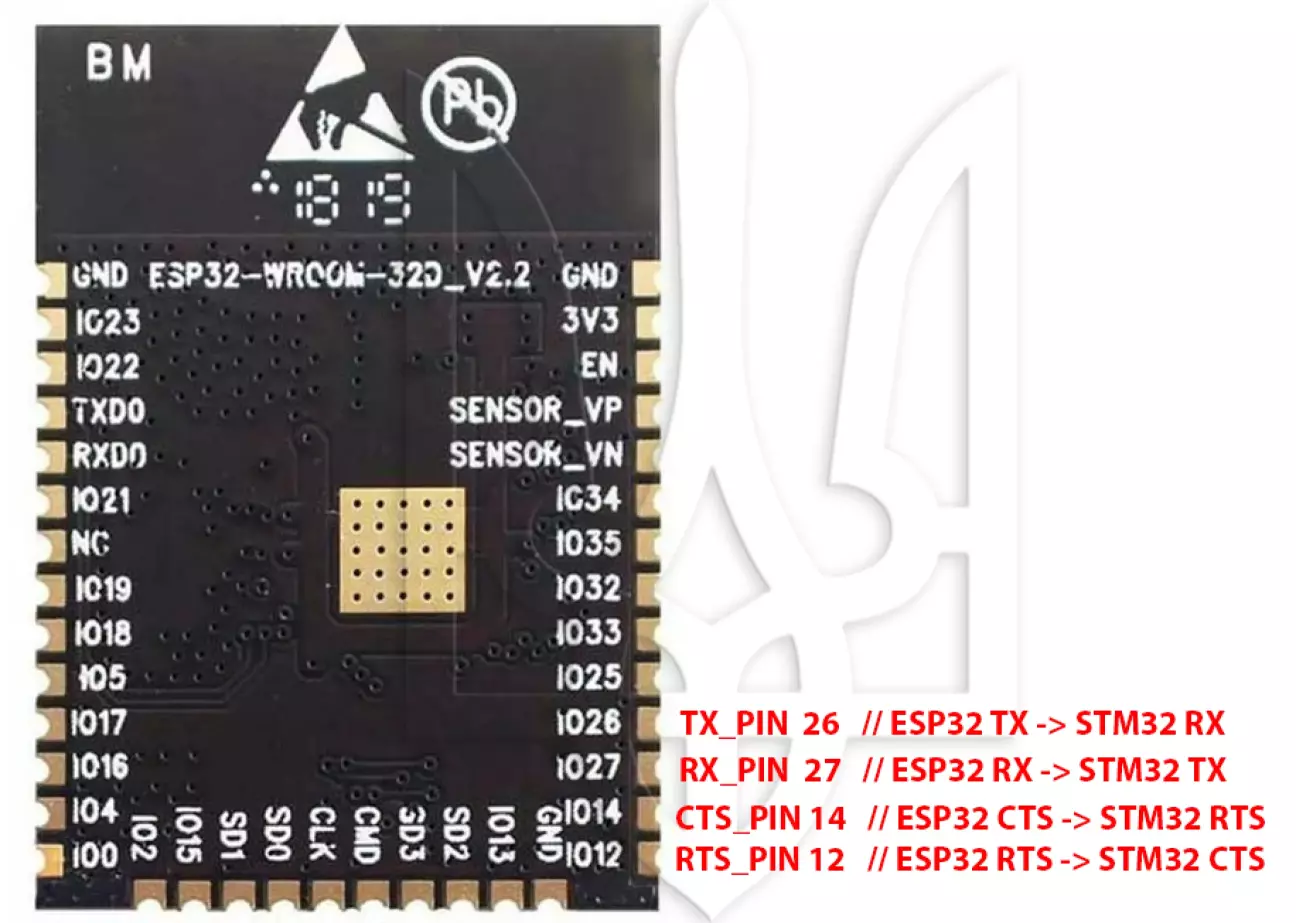

Я такий використовував

Чипи, які НЕ ПІДІЙДУТЬ (Категорично).

Більшість новіших модифікацій ESP32 (серії -S, -C, -H) випускалися як дешевші або спеціалізовані рішення, де повністю вирізали Bluetooth Classic (BR/EDR) і залишили тільки BLE (Bluetooth Low Energy). Оскільки драйвери Windows / Android для Сканматика очікують класичний SPP (Serial Port Profile) через Bluetooth Classic, ці чипи працювати не будуть:

ESP32-S2: Немає Bluetooth взагалі (тільки Wi-Fi), одноядерний.

ESP32-S3: Має тільки BLE 5.0 (Bluetooth Classic відсутній).

ESP32-C2 / ESP32-C3 / ESP32-C6: Одноядерні RISC-V процесори, мають тільки BLE 5.0 / Zigbee (Bluetooth Classic відсутній).

ESP32-H2: Тільки IEEE 802.15.4 + BLE (Bluetooth Classic відсутній).

Прошивка зроблена в Arduino IDE з використанням ядра базової операційної системи FreeRTOS для розпаралелювання на два ядра з використанням низькорівневого драйвера UART з ESP-IDF для апаратного контролю. На відміну від бібліотеки BluetoothSerial цей метод дозволяє створювати більш стабільне з'єднання і знизити нагрів. ( В мене чип ледь теплий навіть на 240МГц)

Одне ядро замається зчитуванням даних з шини UART та їх пересилки в Bluetooth.

Друге -зчитування даних з Bluetooth та їх пересилки в шину UART.

Також для зменшення нагріву застосовано зменшення частоти CPU до  80 МГц, ( за моїми спостереженнями не впливає на швидкість обміну), можете залишити й 240 МГц за замовчуванням прибравши рядок в скетчі.

-------------

void setup() {
  // 0. Встановлення частоти процесора на 80 МГц для зниження споживання та нагріву
  setCpuFrequencyMhz(80);

--------------

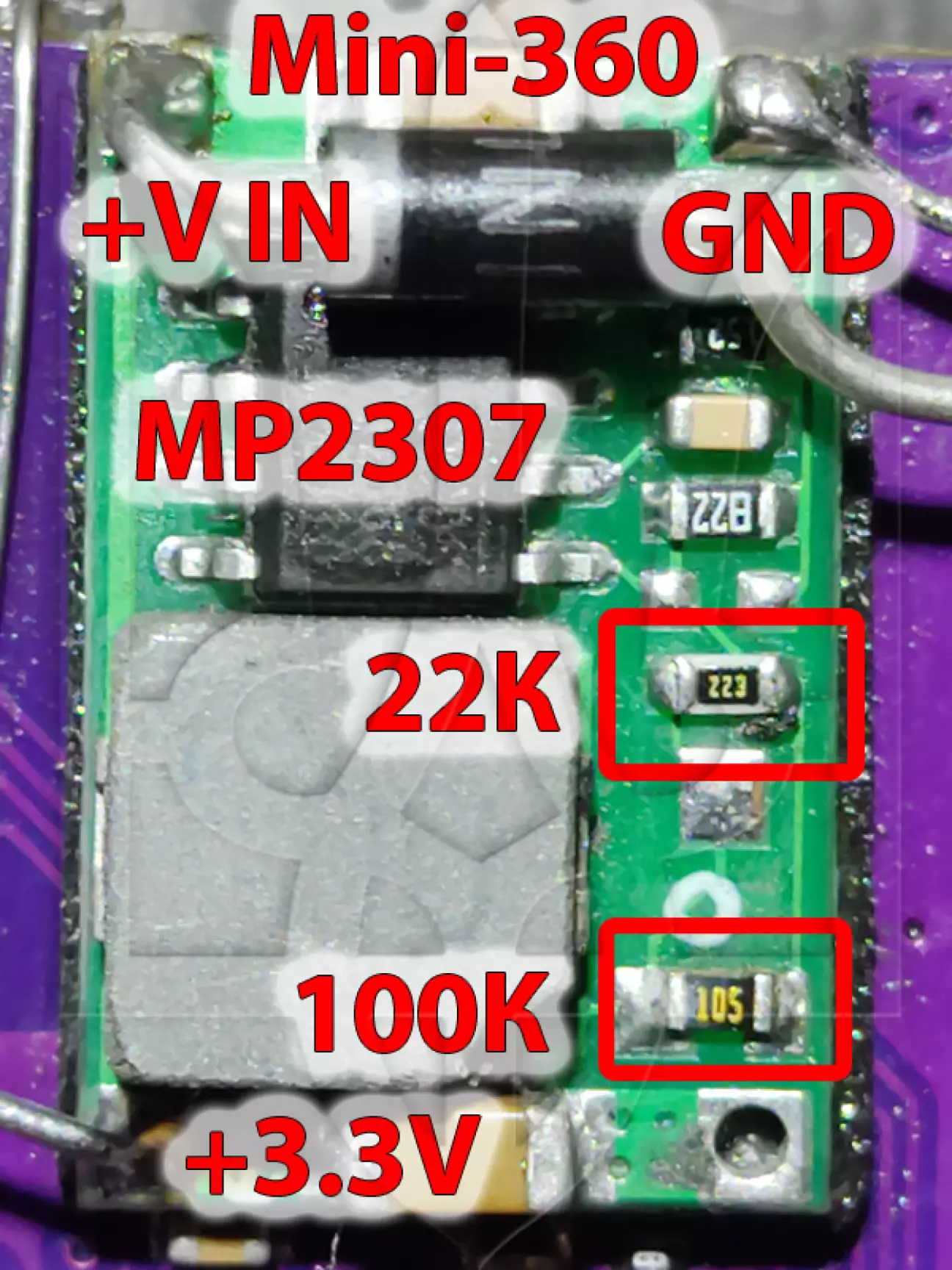

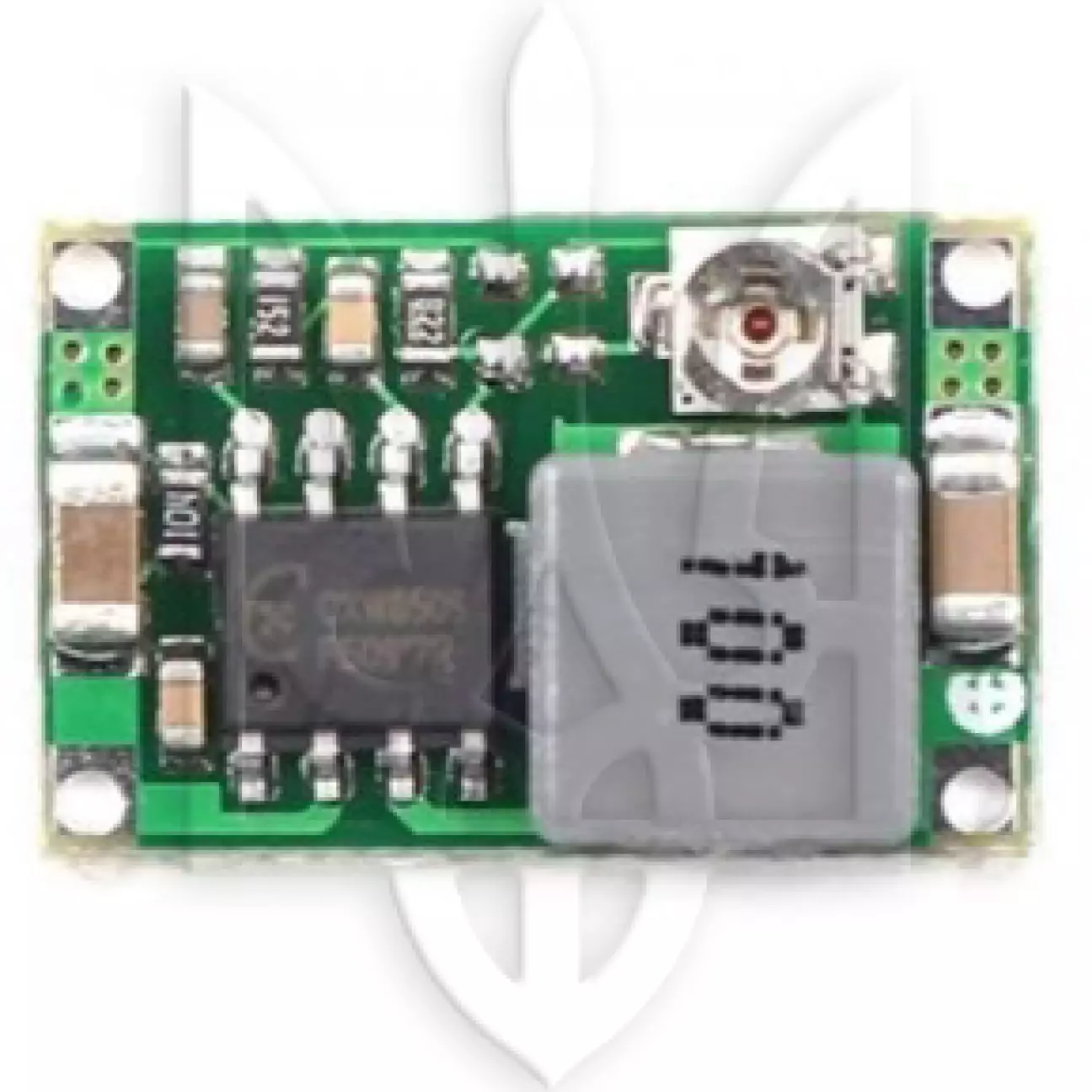

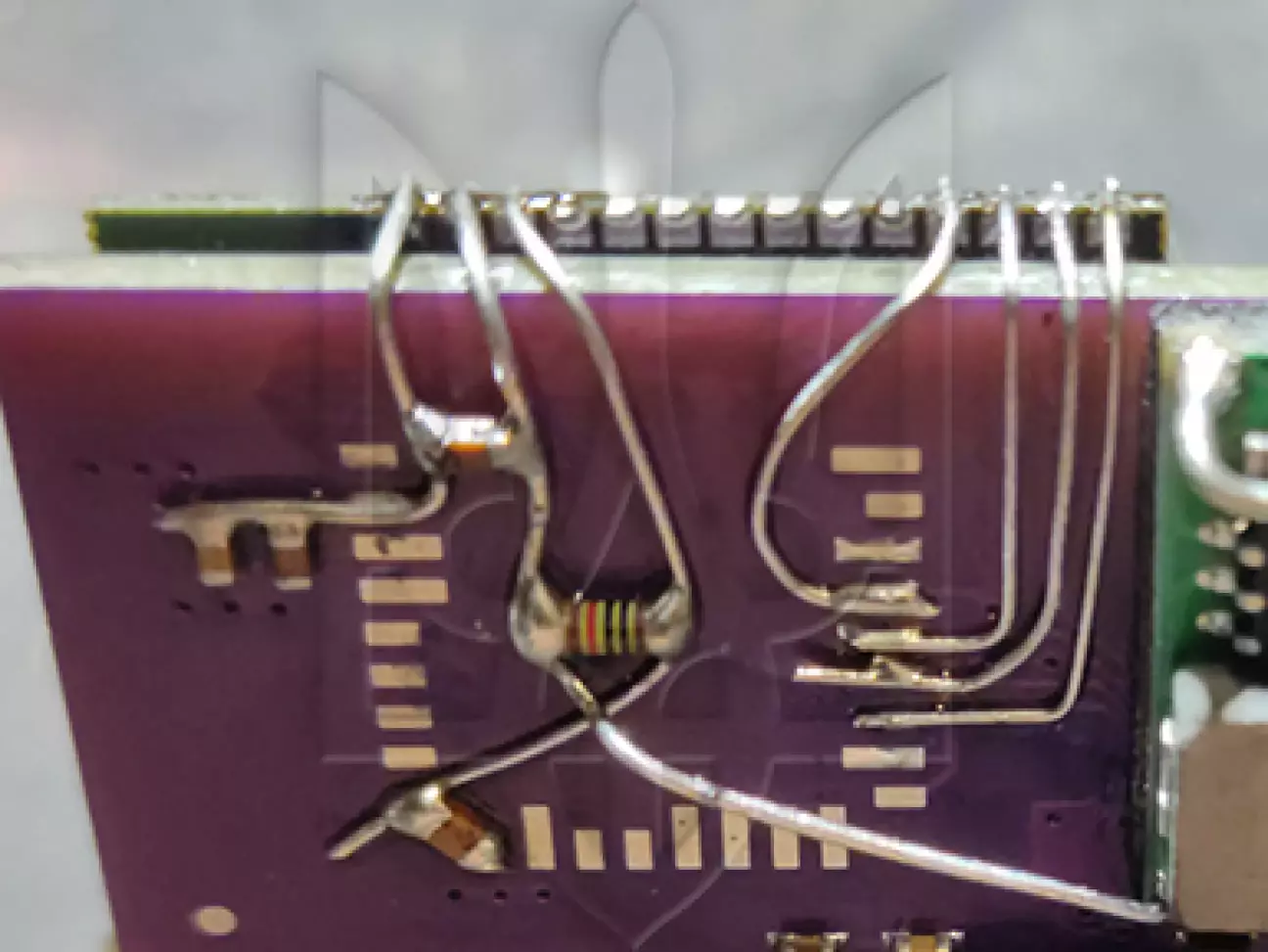

Модуль ESP32 заживив від DC-DC Mini - 360 на MP2307DN запаявши замість ненадійного змінного резистора дільника постійні резистори для отримання вихідної напруги 3.3В.

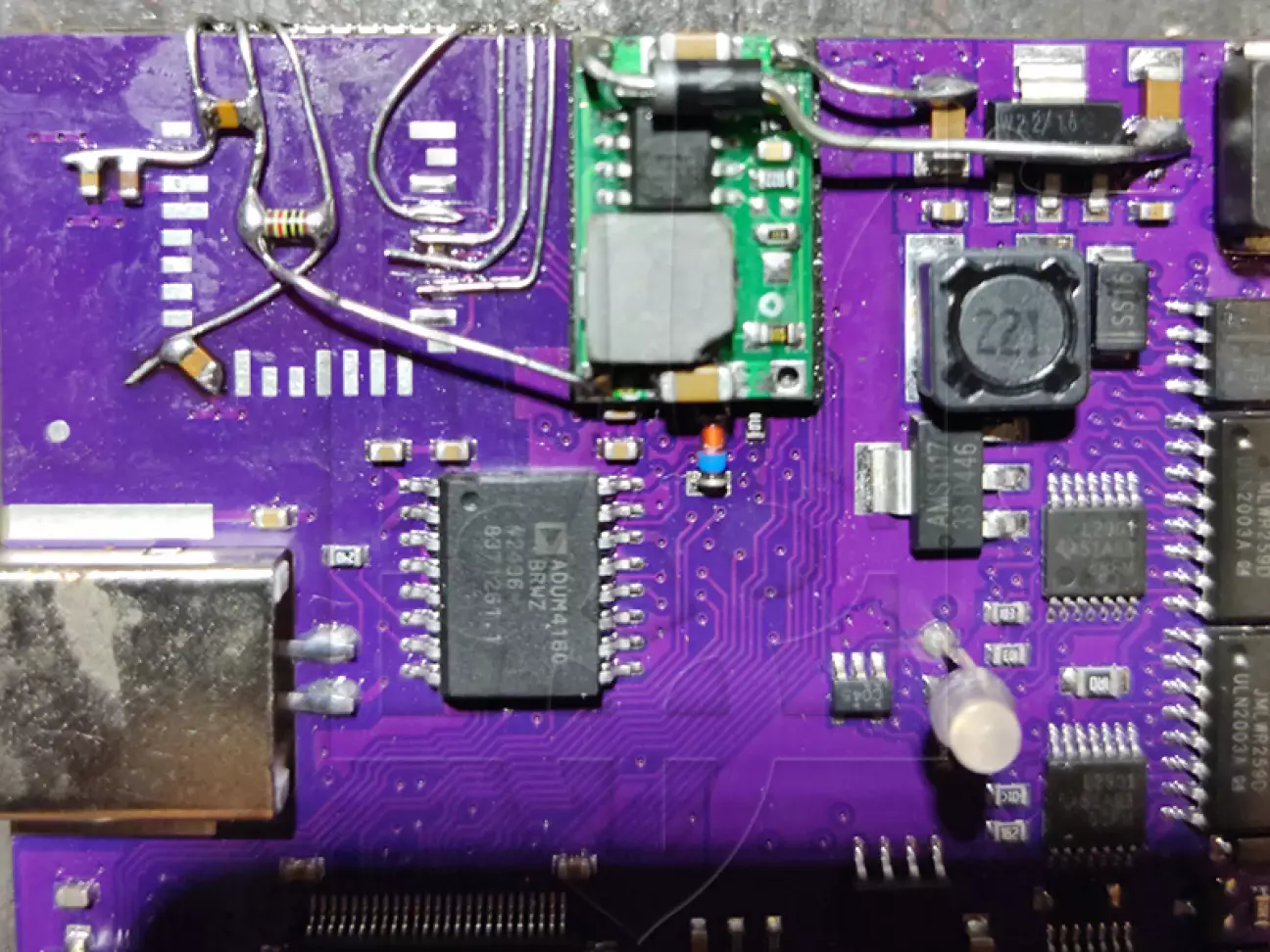

Вийшло так:

Всі файли за посиланням.

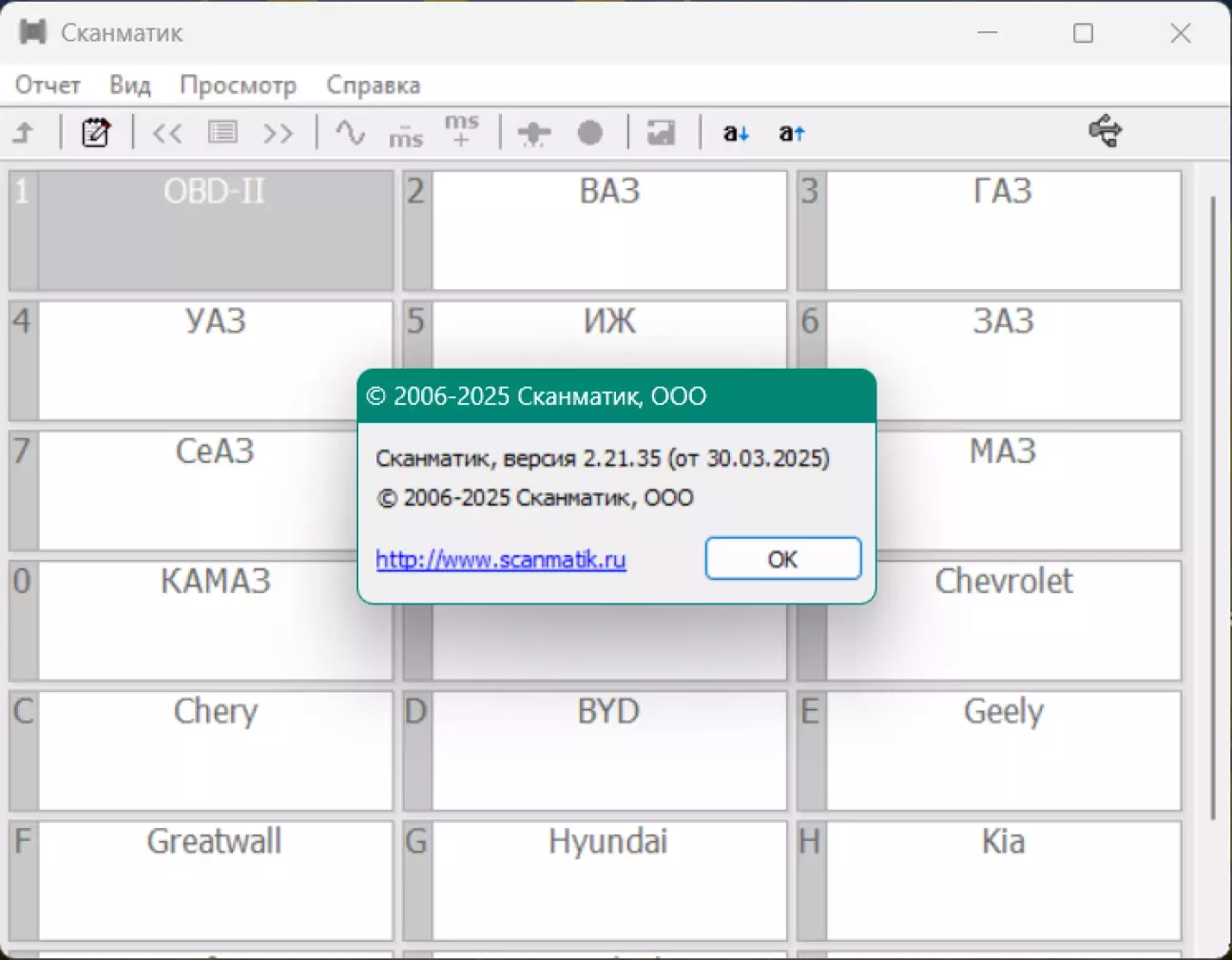

Програма для Windows і Android, прошивка адаптера і скетч для ESP32 , утиліта STM32 ST-LINK Utility v4.6.0 ( хоча можете любою з сайта виробника прошивати).
Завантажити Scanmatik 2.21.35
