Покажу сьогодні всякого різного. В цілому, по залізу така була в мене на огляді 2 роки тому і більше не траплялася. Я навіть вже забув, що там до чого. Давайте тоді подивимося на відмінності цієї з тим, що колись напарили мені хитрі китайці, і я це описував раніше тут.

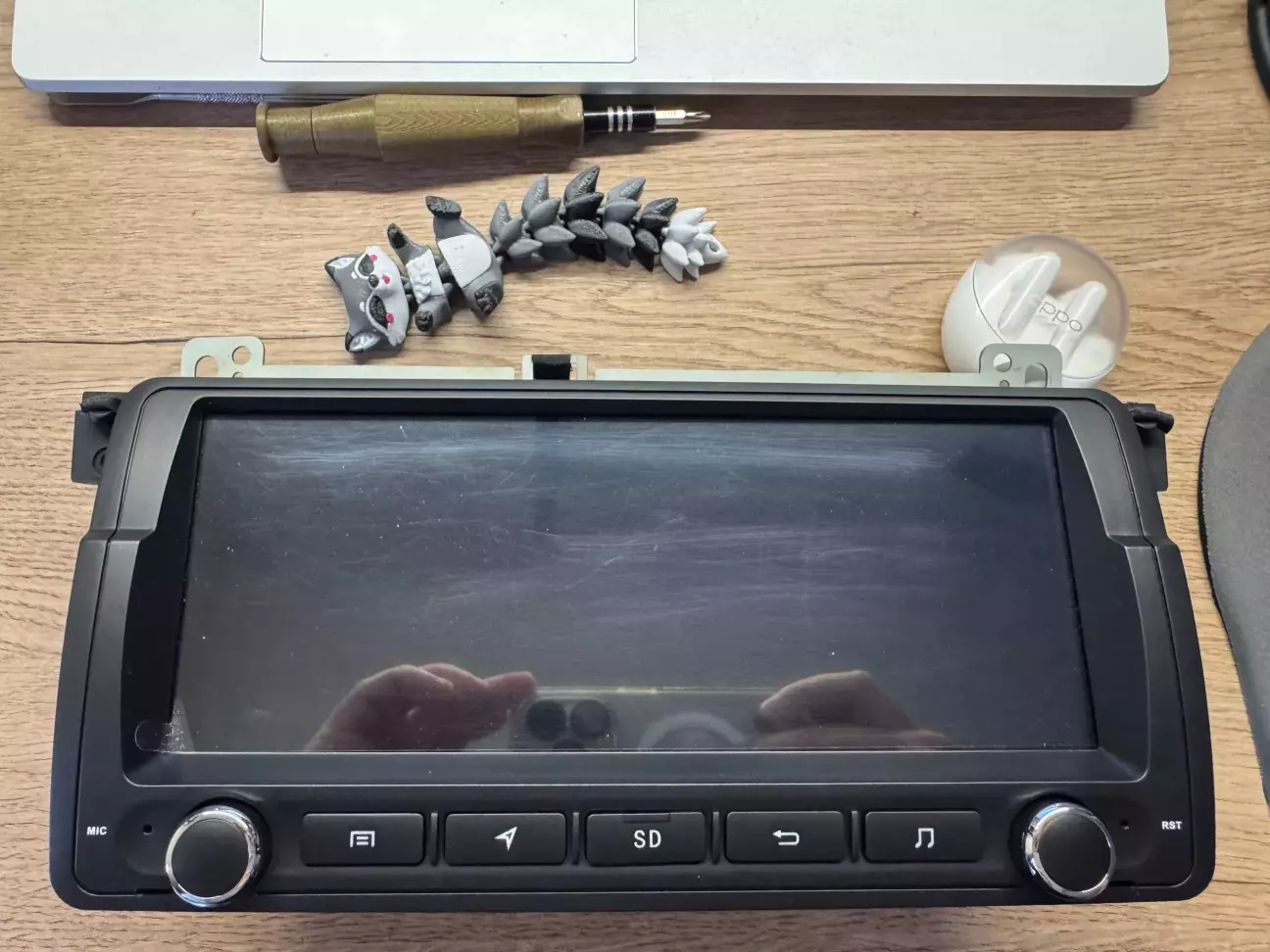

Отже, прислана на переобку звуку учасником нашої спільноти @maxwheller Панелька виключно під Е46, Дисплей співвідношенням 8:3 або 1280х480 пікселів.

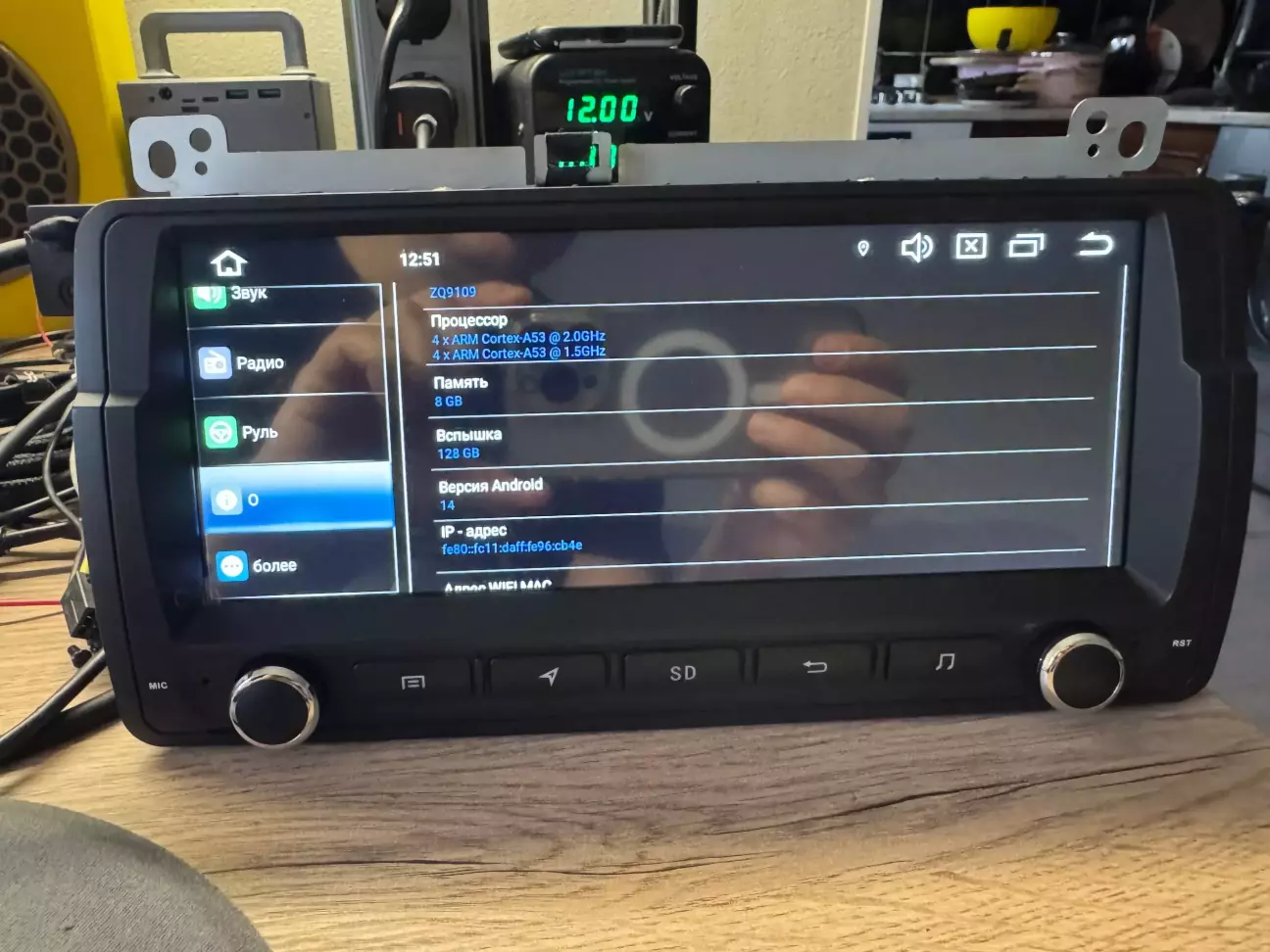

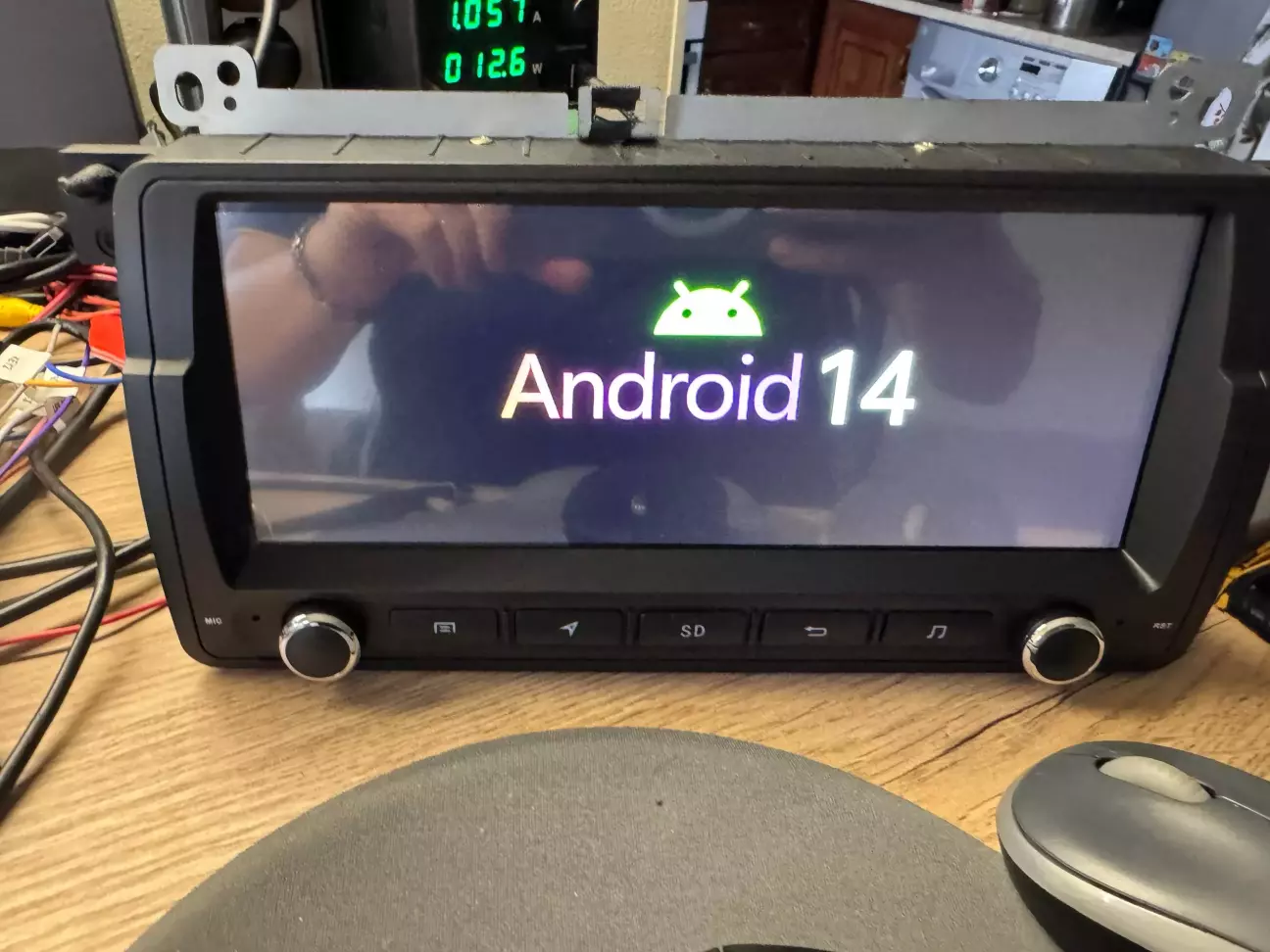

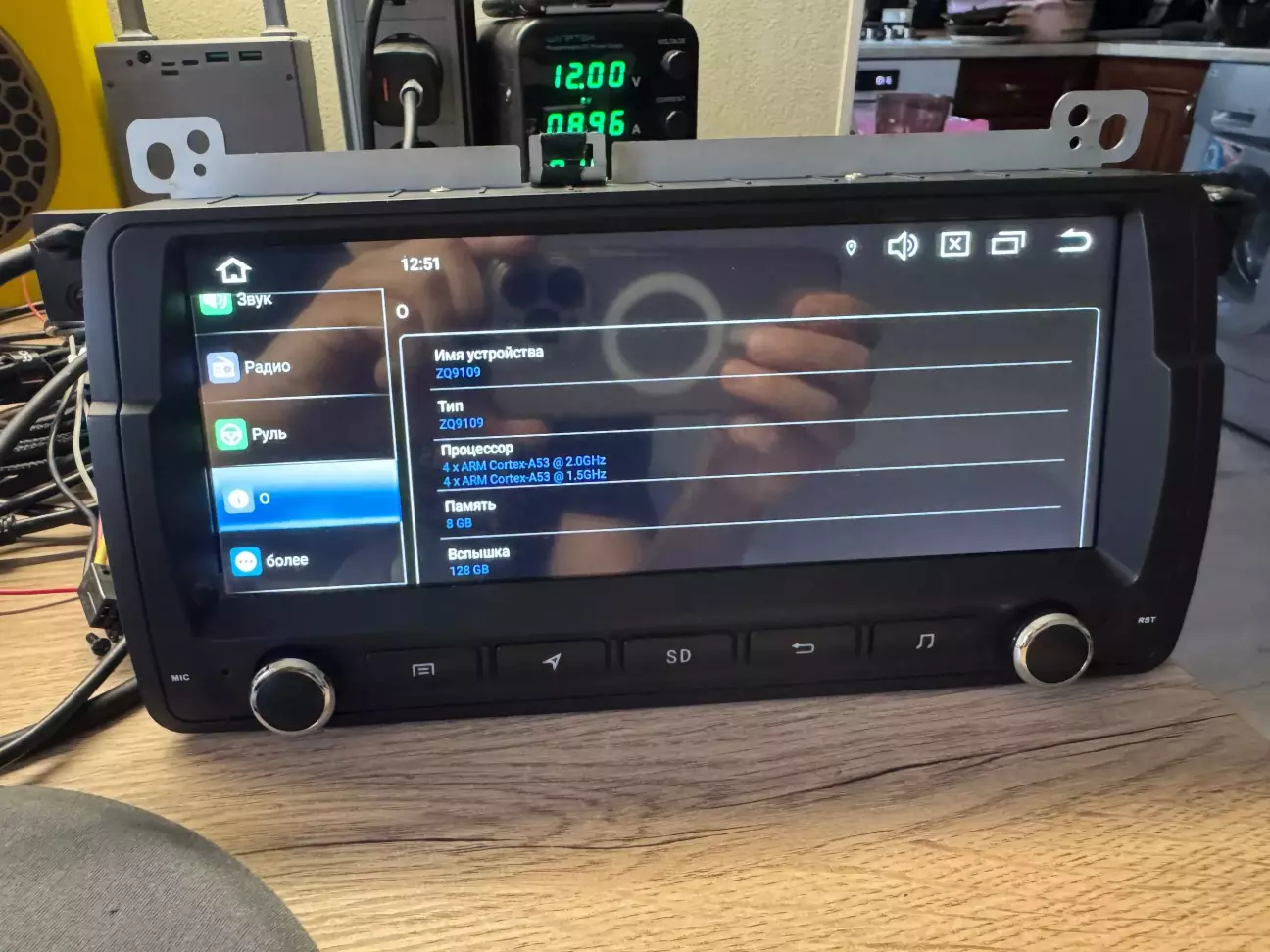

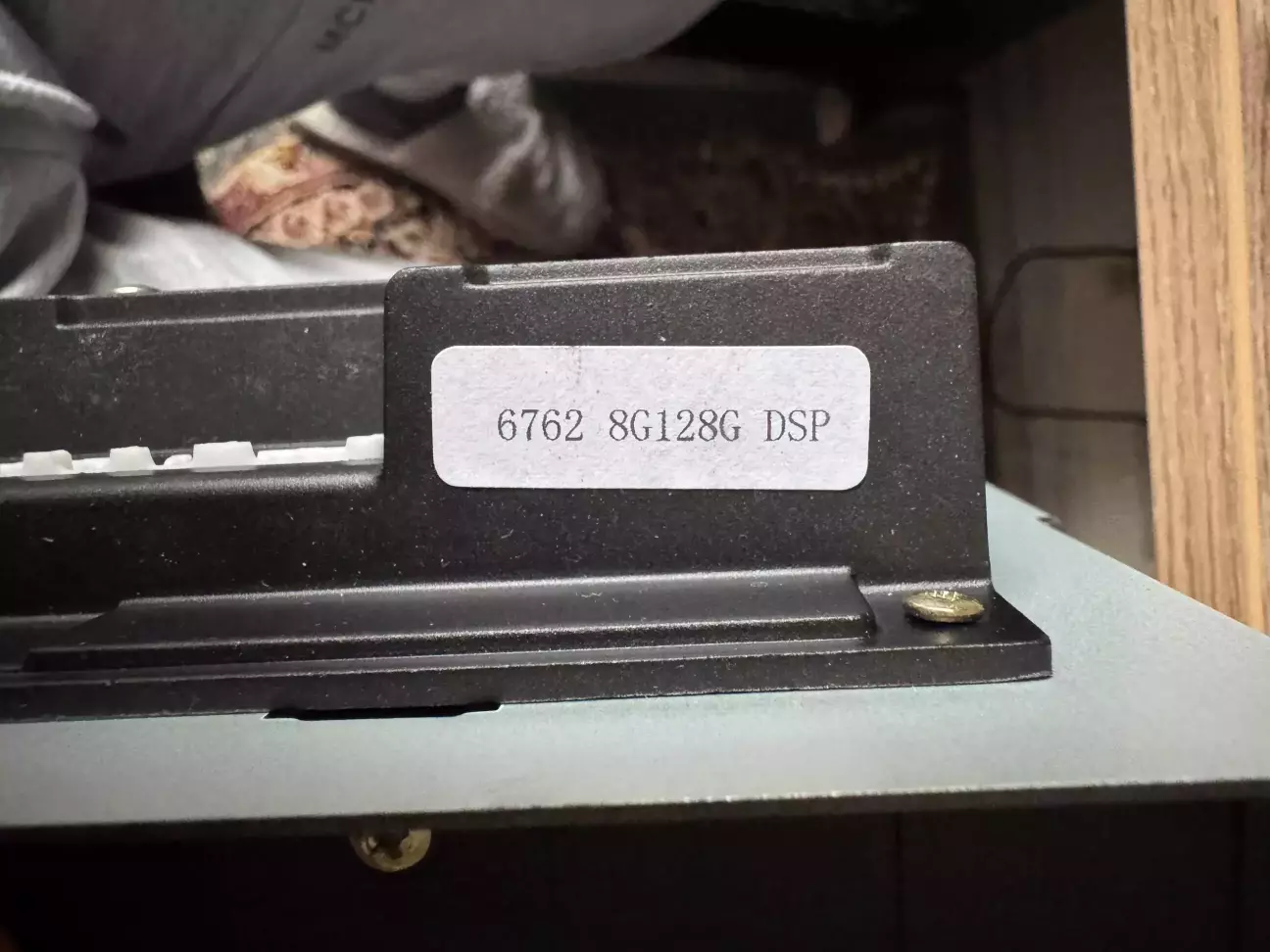

Включаємо, так, це один з небагатьох MTK, що має 14 андроїд,
Перевірили, що приїхала робоча, час і розібрати.

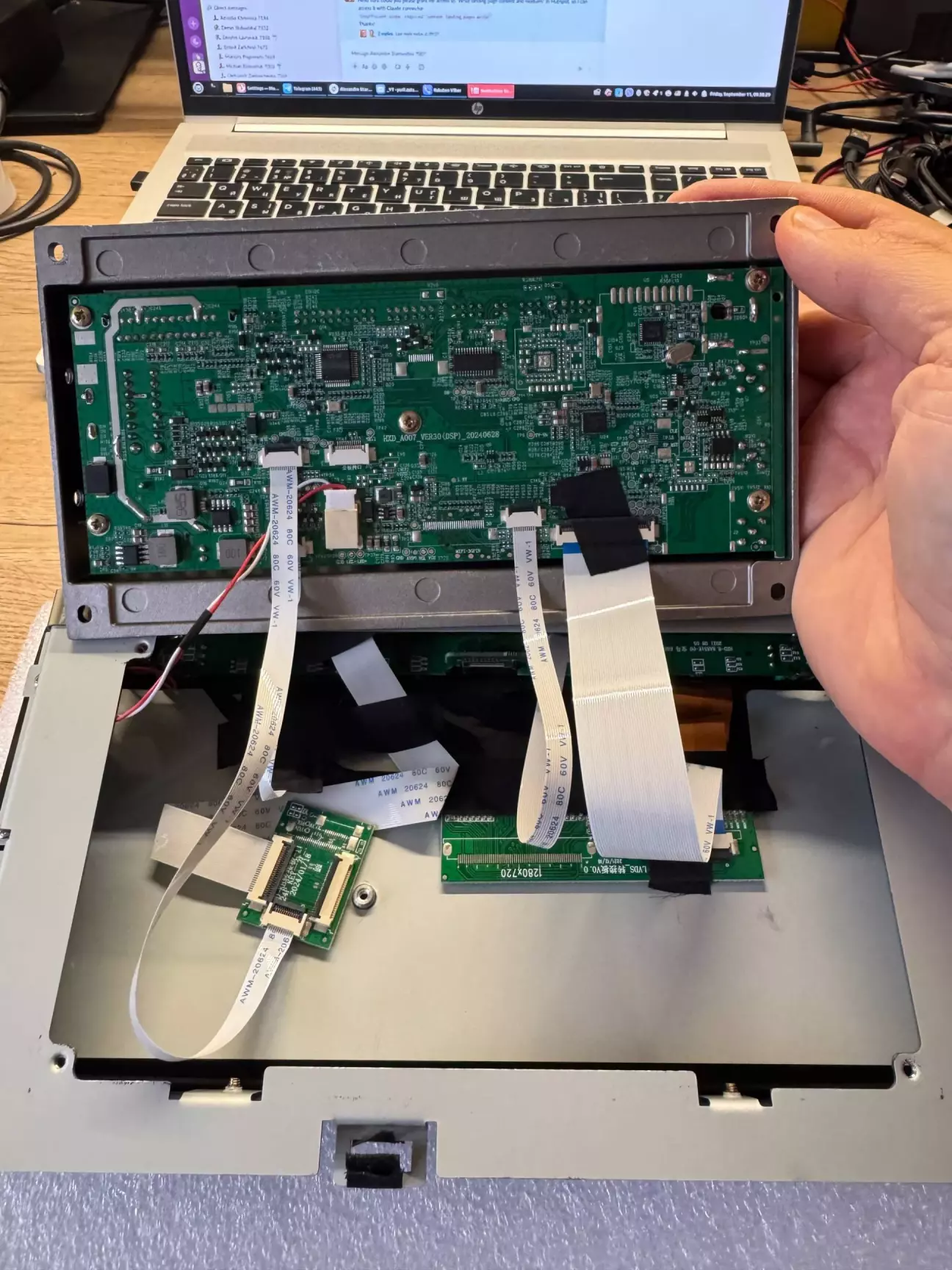

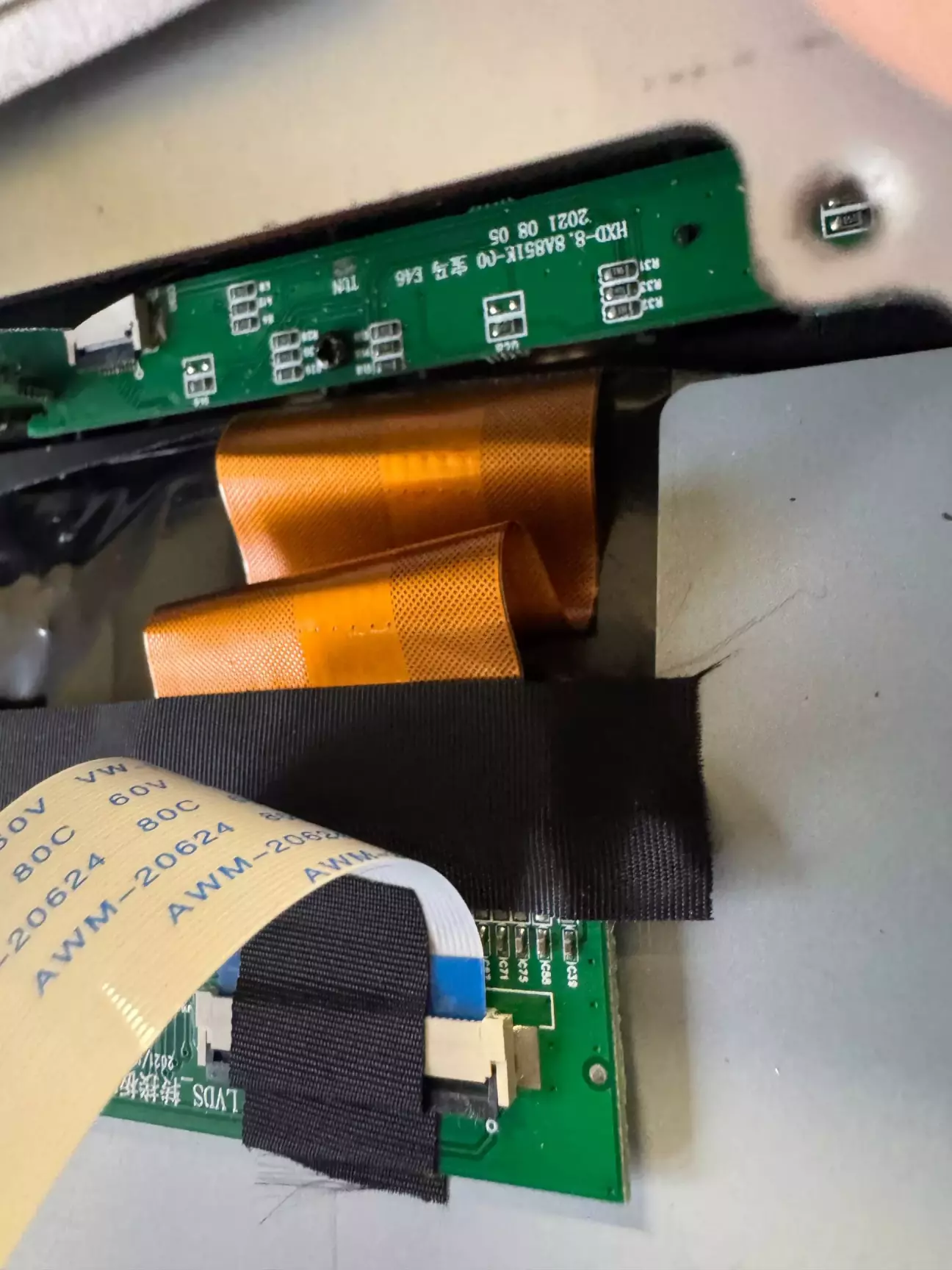

Детальну компонентну базу дивіться в дописі дворічної давнини, тут же я зупинюся на нюансах в залізі. По-перше, це куча перехідничків і з'єднувачів від основної плати до дисплейного модуля.
Далі перехідничок з 40 пін LVDS на 60 пін дисплей. В мене це викликає невдоволення, але вже як є

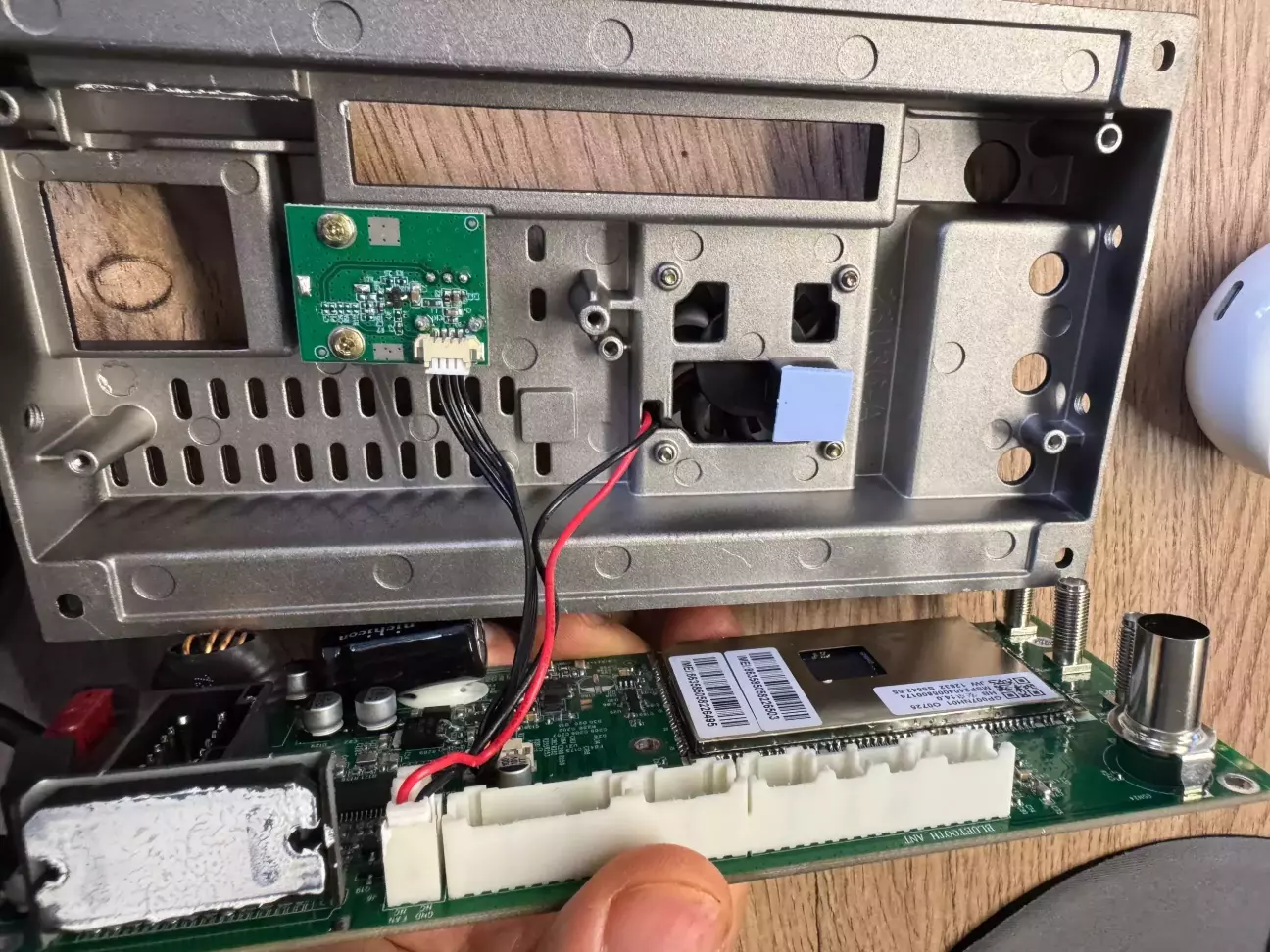

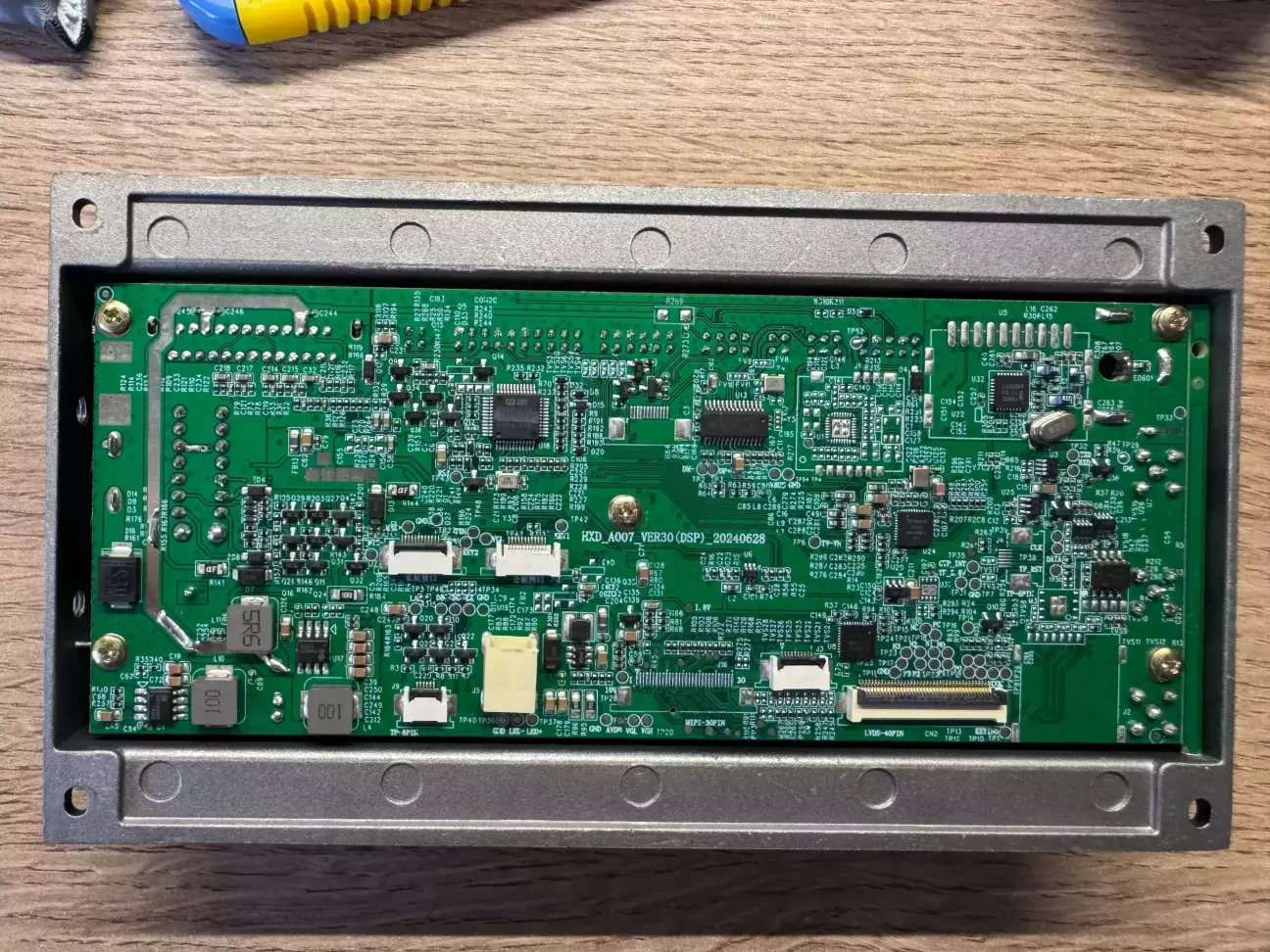

Загальний вид плати, по компонентах дивіться тут детально

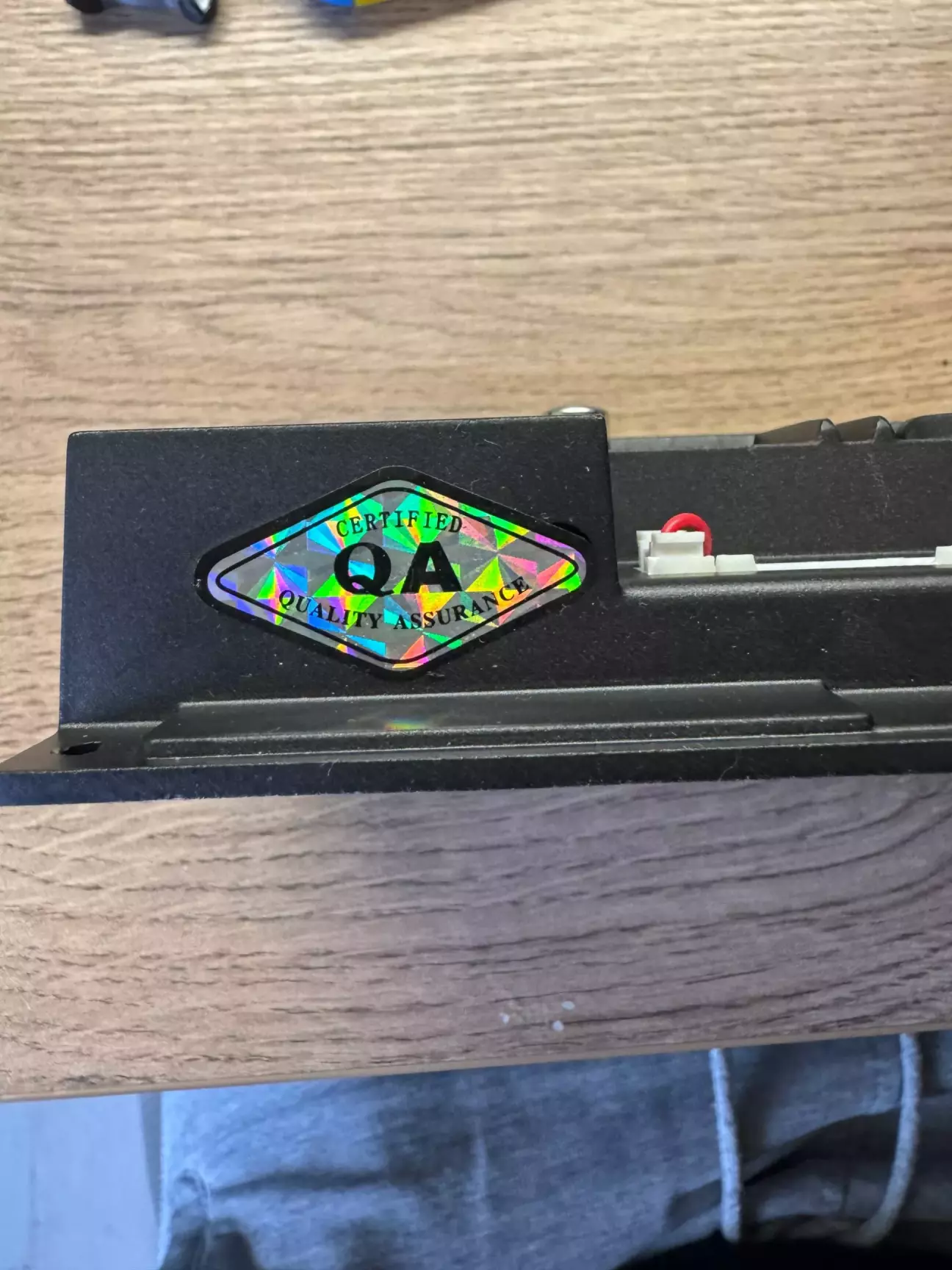

Щоби розібрати далі, треба відклеїти наклейку

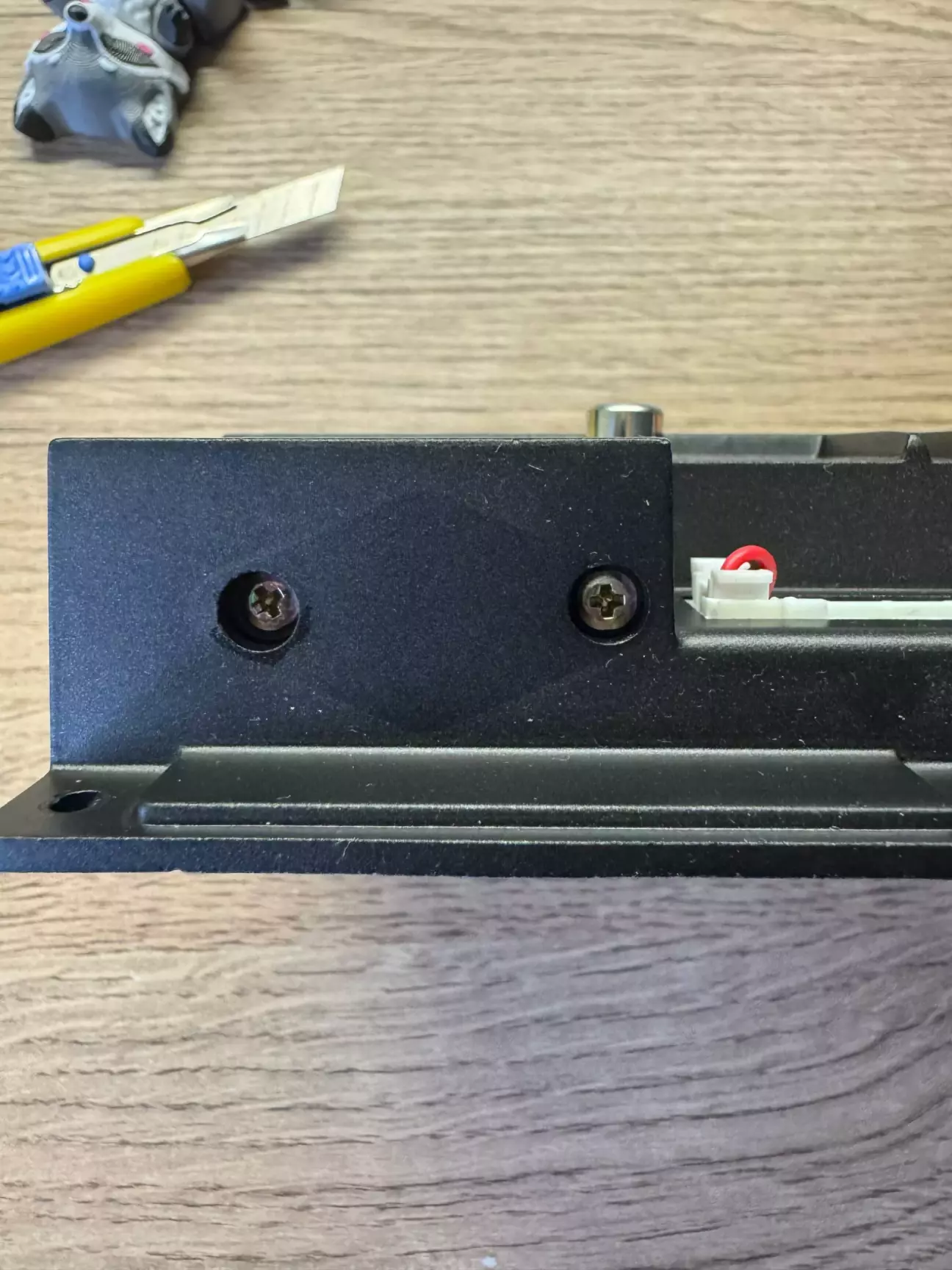

І відкрутити 2 гвинти, що тримають мосфет.
Розполовинюємо

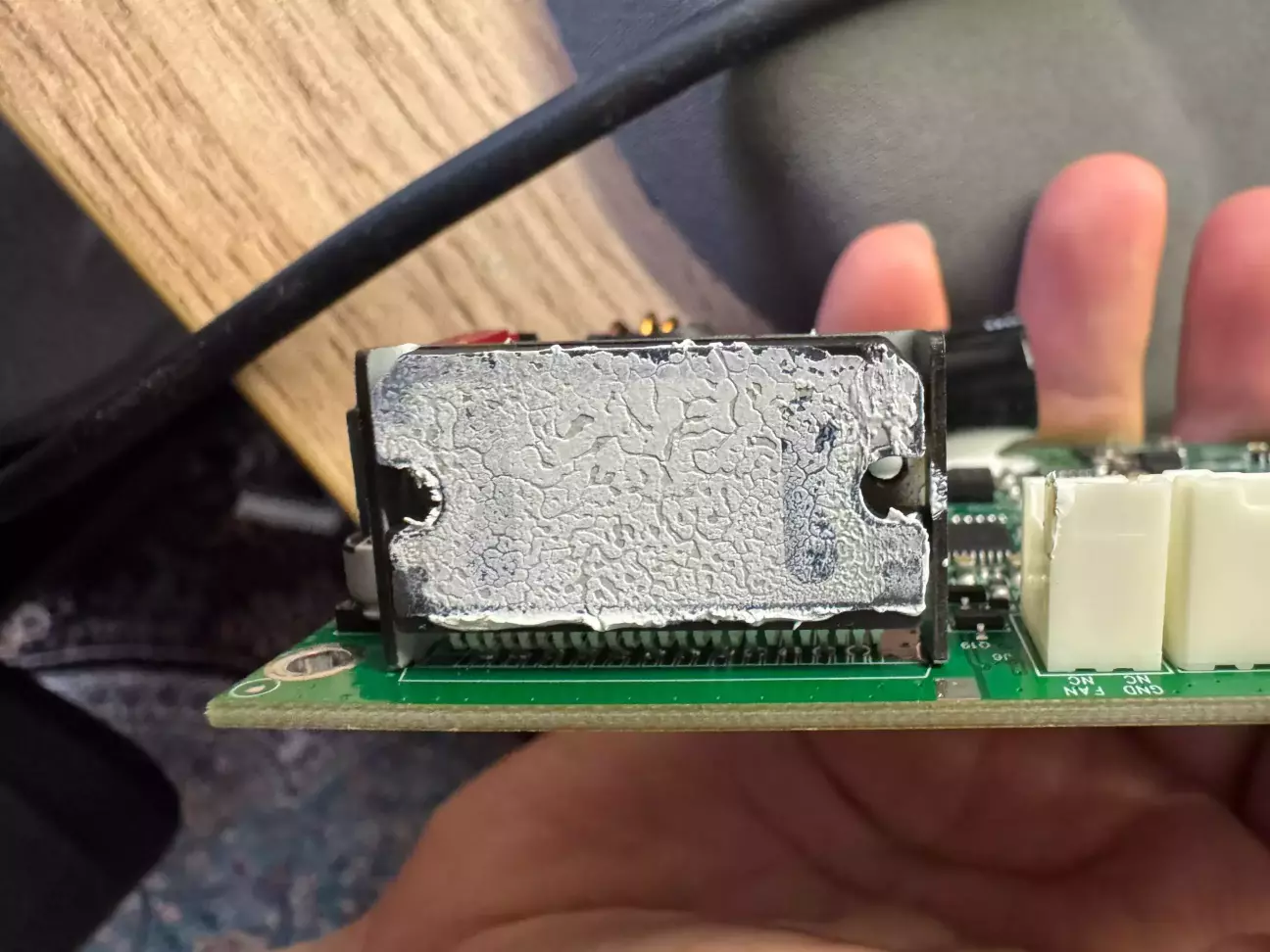

Мосфет притягнутий, але паста висохла повністю вже. В цілому, якщо сюди не лазити, то за рахунок притяжки - тут все добре.

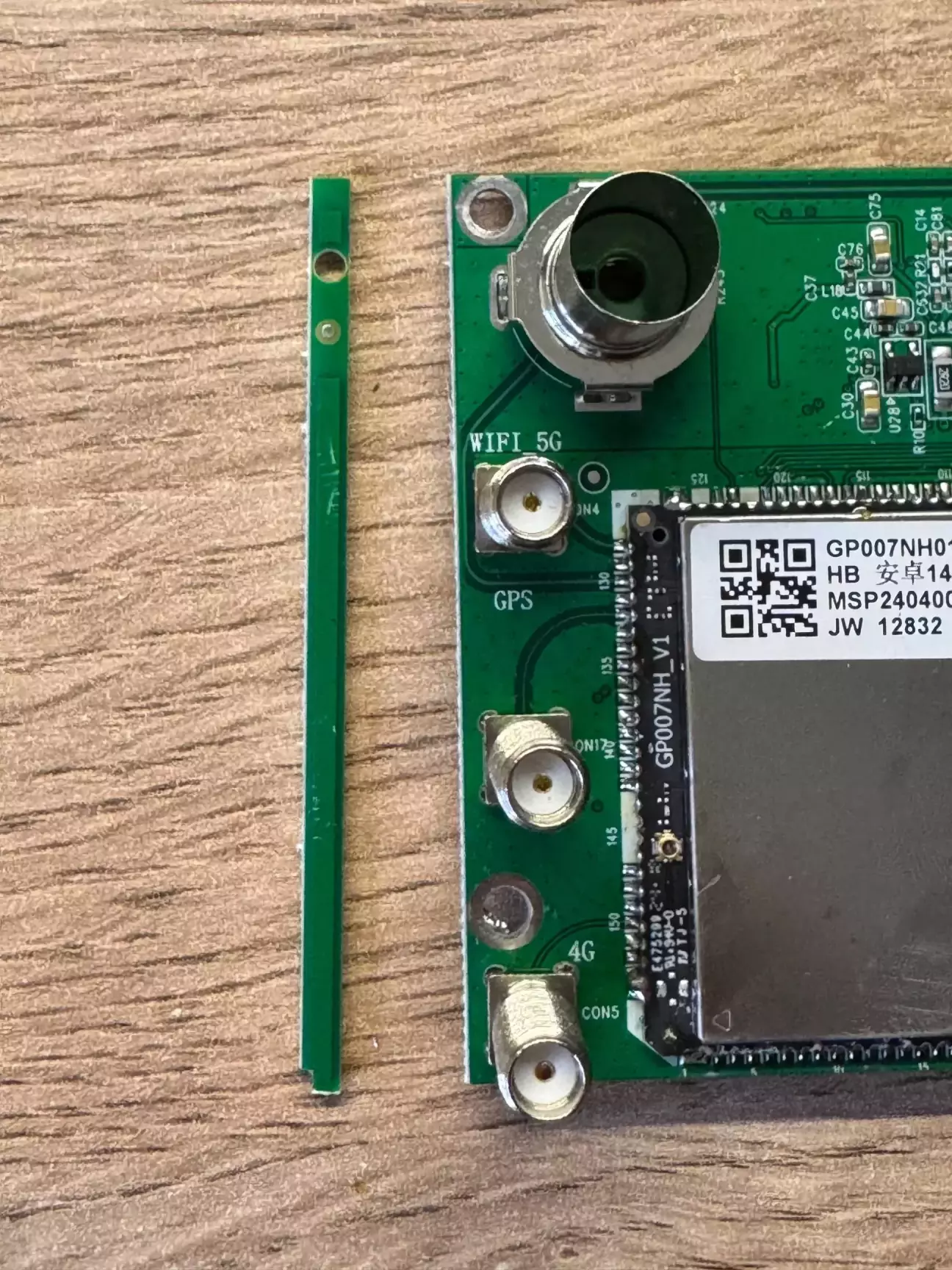

Також китайці полінувалися відломити край плати, коли ділили заводські листи на матплати. Я прибрав, щоби не заважало маніпулювати платою при збиранні.

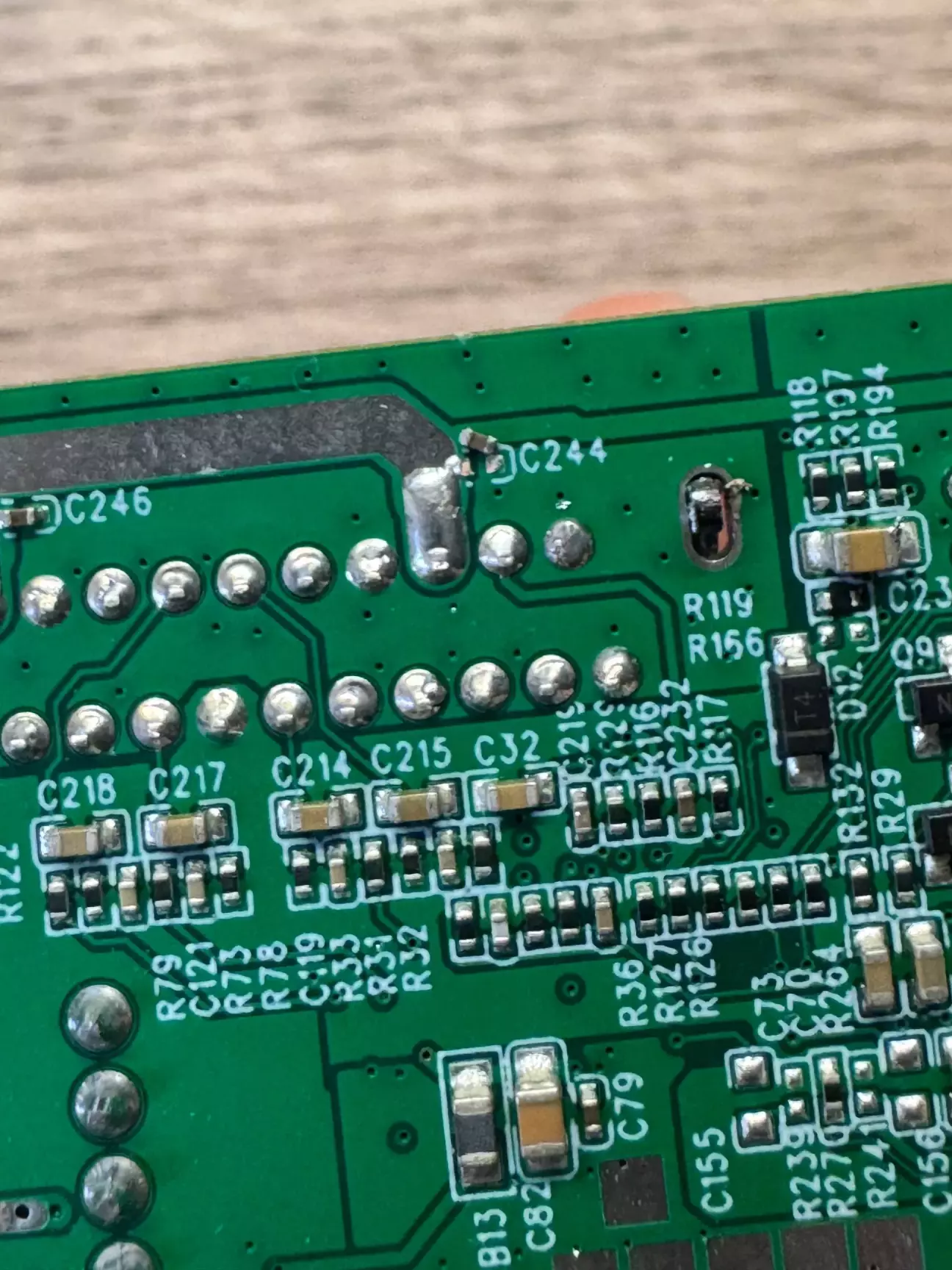

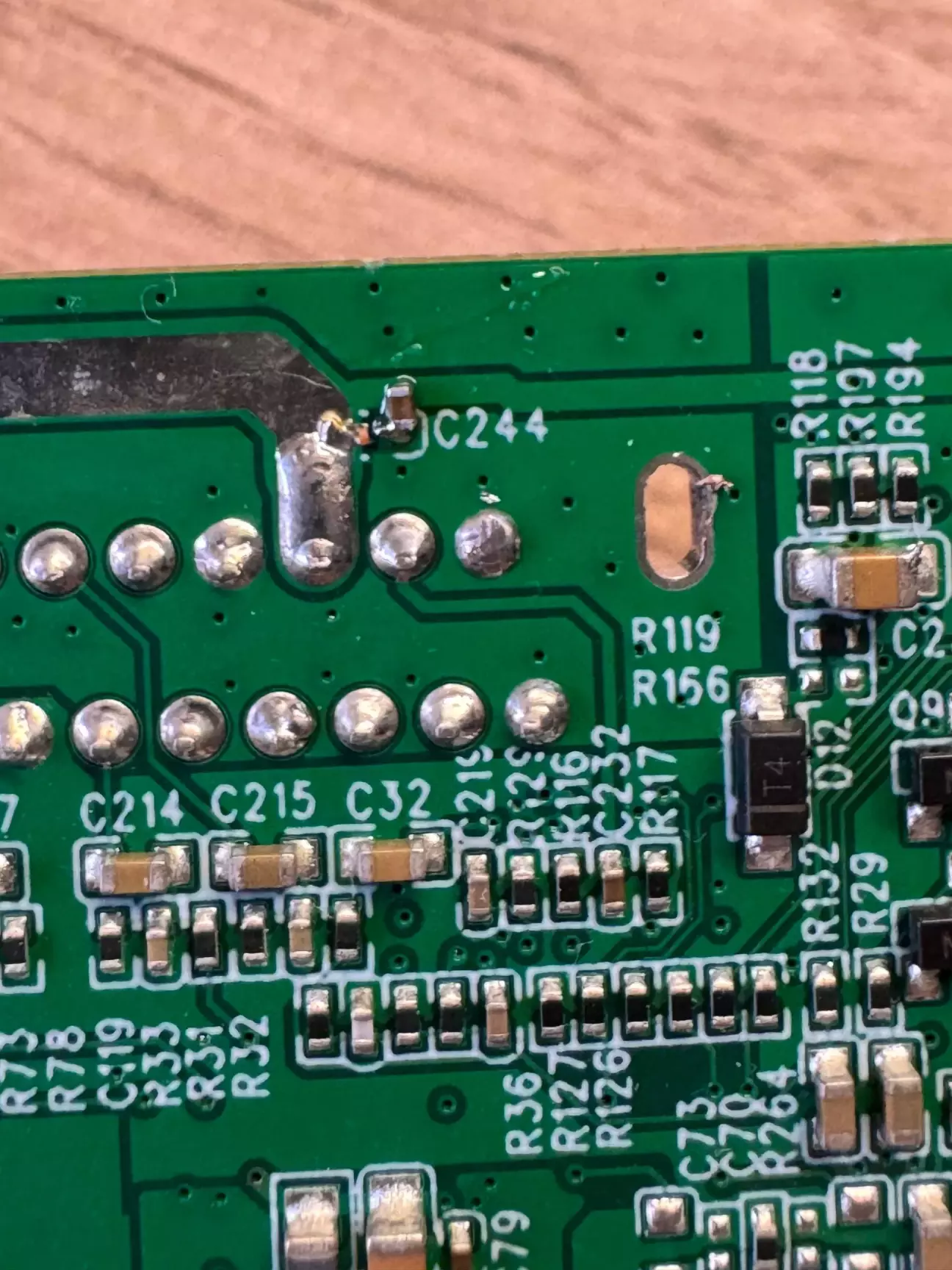

Дякую китайцям, що кришку мосфета не припаяли, а тільки загнули. В процесі розгинання, збив SMD конденсатор, котрий тут навісиком на живленні мосфету.

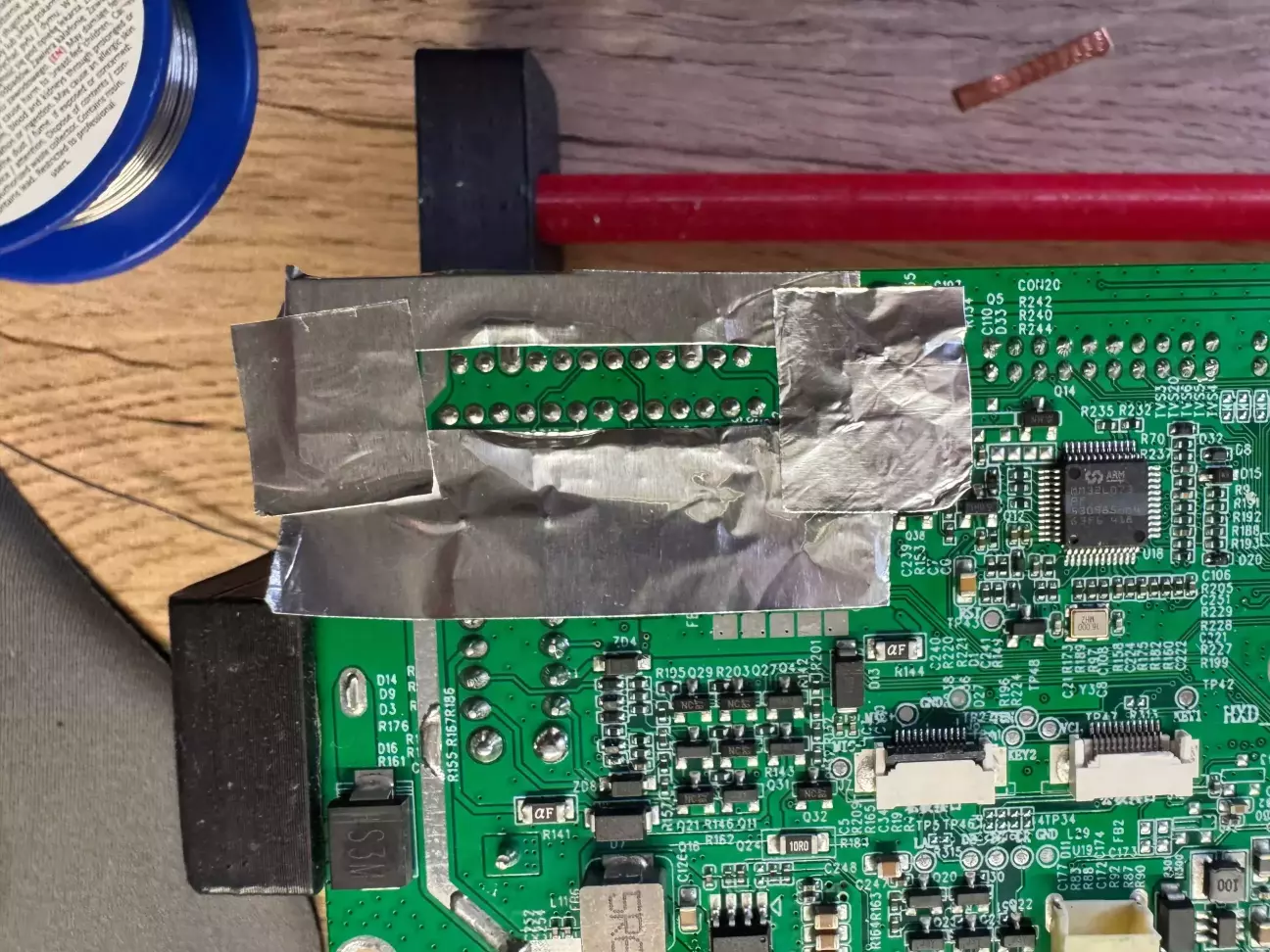

Поки зафіксуємо ось так, бо треба витягти мосфет, його не загубивши.
Операційний стіл готовий.

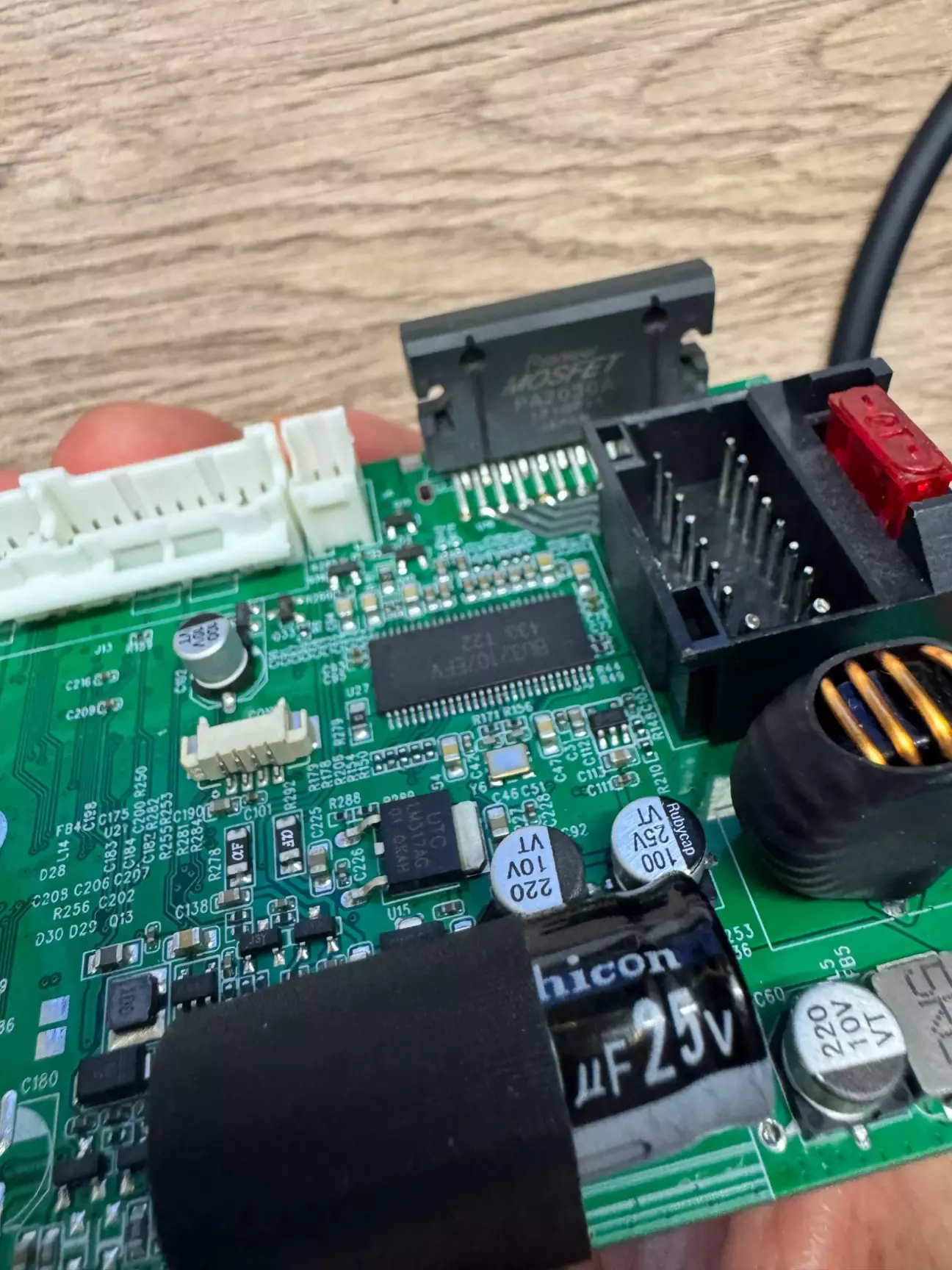

Мікросхема PIoneer PA2030A вже на місці, про SMD малюка не забули, припаяв на міцсе.
Конденсатор 10000мкФ в середину ніяк не влазив, тому ззовні в надрукованому корпусі.

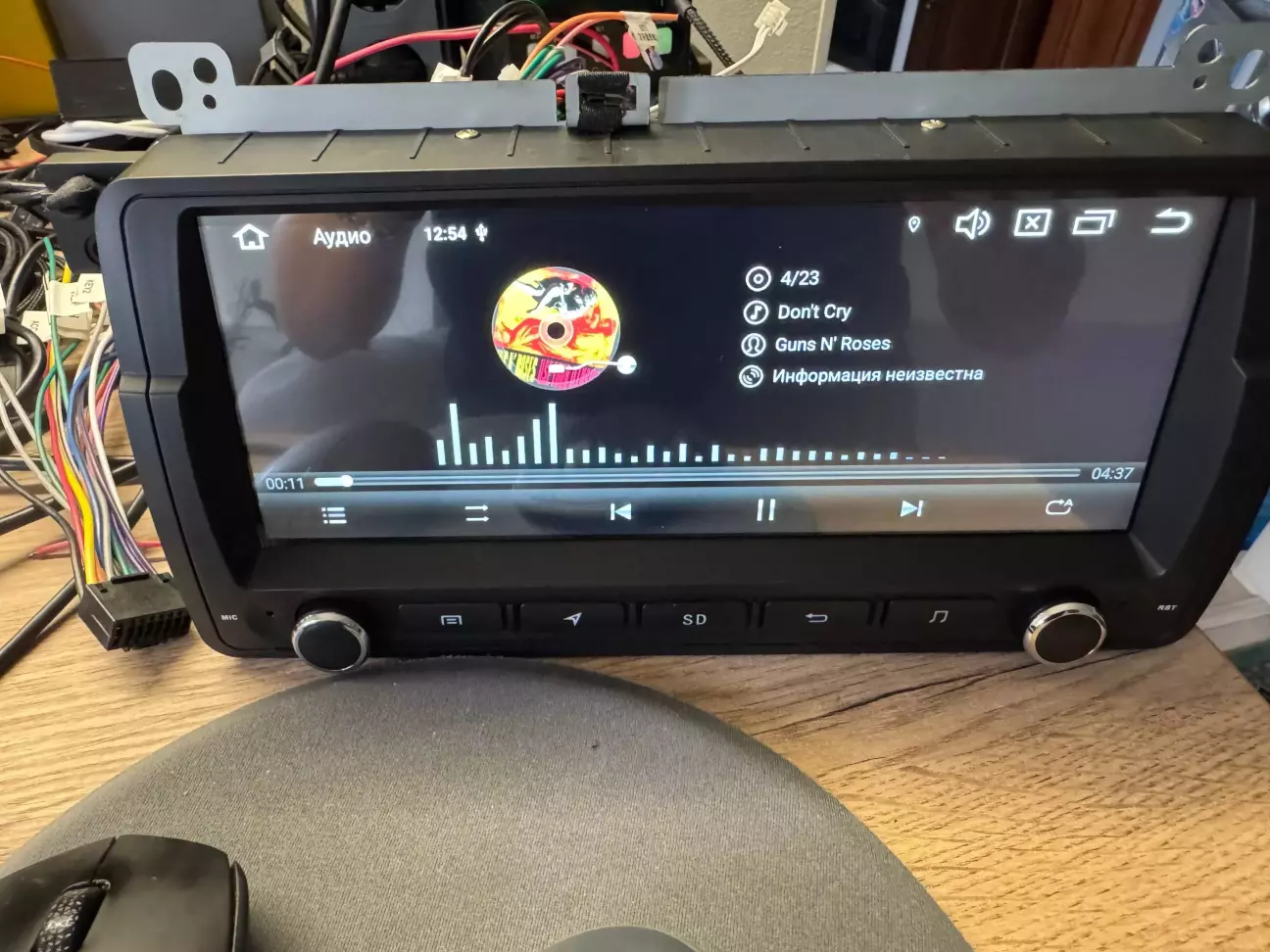

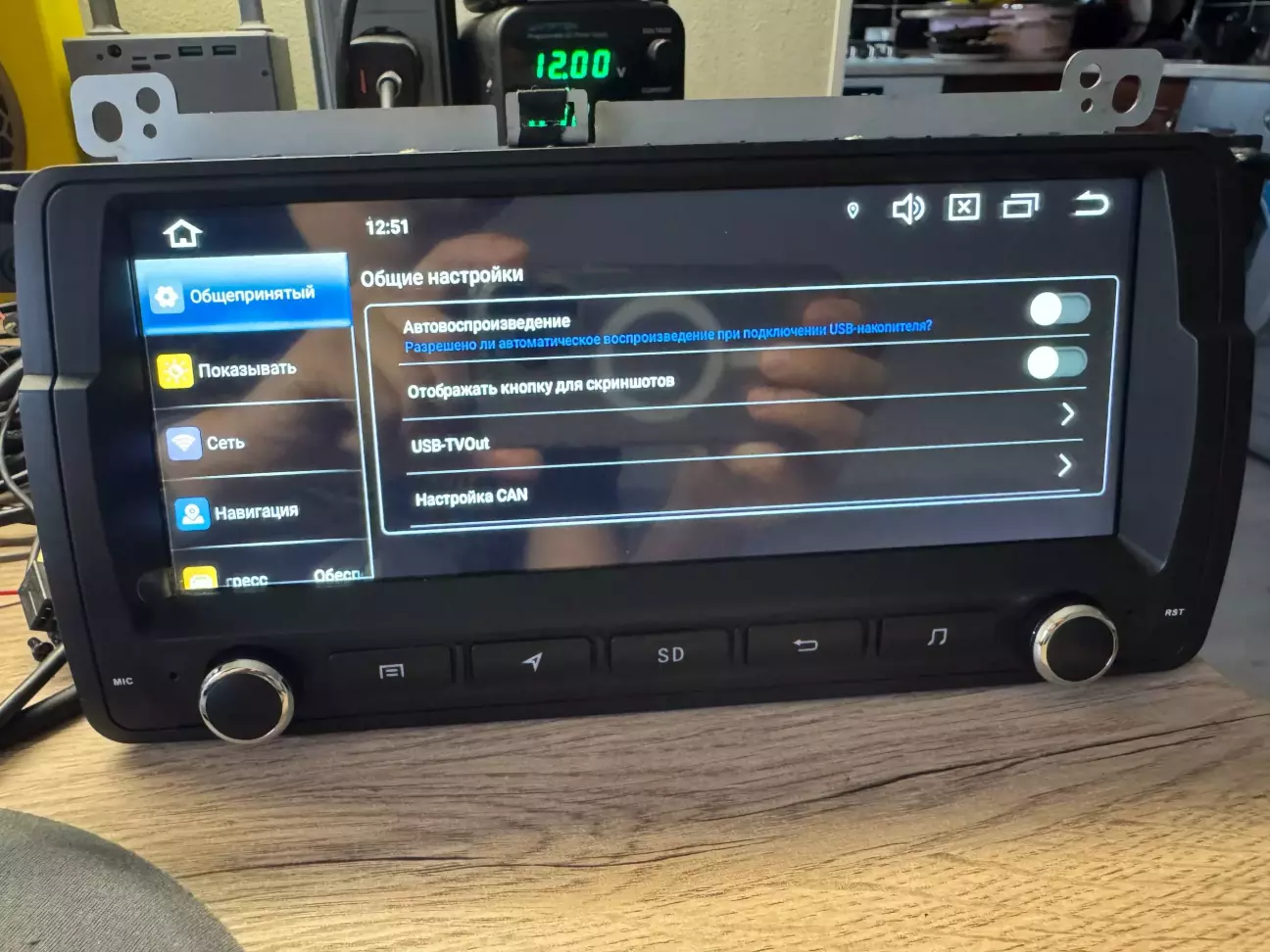

Тестуємо звук. В цілому за рахунок нетипового співвідношення сторін, інтерфейс переосмислили і він доволі зручний.

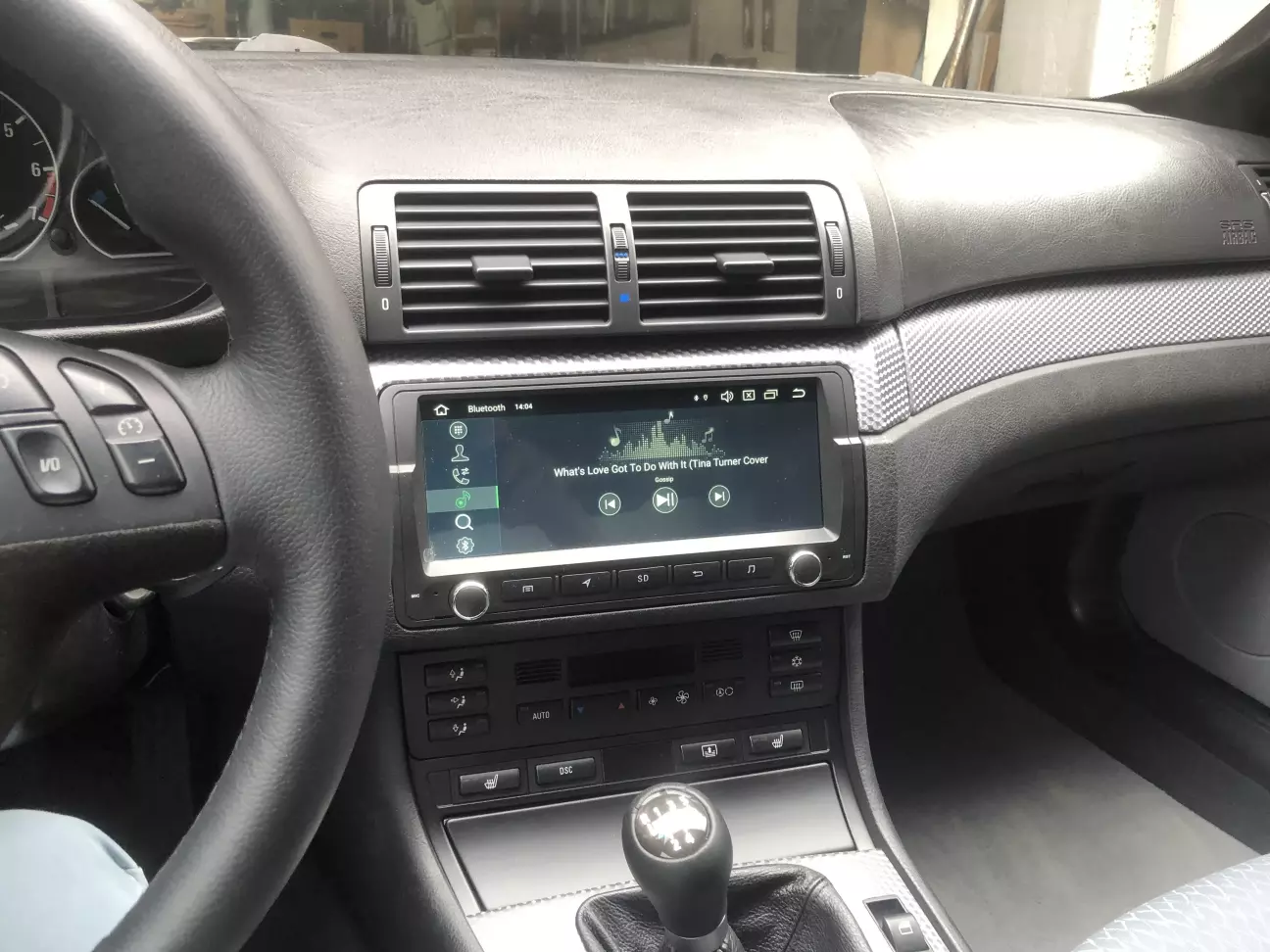

Ну і фото в авто, потягнув зі сторінки власника
Для чого цей допис? Показати, що іноді трапляються рішення, що гарно стають в автівки, звісно, сюди можна організувати більш потужну начинку не тільки по звуку, але інтерфейс дисплея трошки обмежує в цьому. Раптом комусь треба в E46 (та і не тільки) мультимедіа на FYT UIS7865 чи FYT UIS7870SC (і тут - не тільки ці пристрої) - приходьте, зробимо.
Я мав на увазі, що по суті мультимедіа - це панель з екраном + плата з радіатором. Очевидно, що існують плати на інших платформах, що можуть бути схрещені з цією панелькою. Єдина проблема, що тут інтерфейс дисплею більш старий і краще купувати у китайців все в зборі. Я підозрюю, що вони просто впихнуть іншого перехідника, самому з тим мучитись не дуже доцільно. Але ця вся розмова зовсім іншого бюджету. То що зробили ми зараз по суті - максимум, що можливо і за мінімум коштів.
Я розумію що звук це не лише мікросхема, а цілий тракт, чи кращий він буде там?
По суті, з неї я лише музику слухаю, навіть камеру задню не підключав, так як є парктронік - мені достатньо.
Дякую!
Стосовно швидкодії інтерфейсу - однозначно пристрої на процесорі UIS7865 (від 12000 грн, в залежності від наповнення) i UIS7870SC(від 13500) будуть шустріші, та і ще багато яких: Snapdragon 668, RockChip RK3576, UIS7862 (все то є в мене в блозі).
Дисплей буде точно такий як тут. В цьому розмірі немає альтернативи високої роздільної здатності.
Я ще раз скажу, що в цілому цей пристрій хороший, тут є все, що потрібно. Звісно, є кращі, але цей доволі збалансований і має право на життя.
