Простий зарядний пристрій для «поробок»

Довго думав над тим, як зробити зарядку для різних типів АКБ ще й «за недорого». Прийшла мені ідея в голову використати як джерело живлення звичайний блок живлення з швидкою зарядкою які є майже в кожному домі з портом type-c.

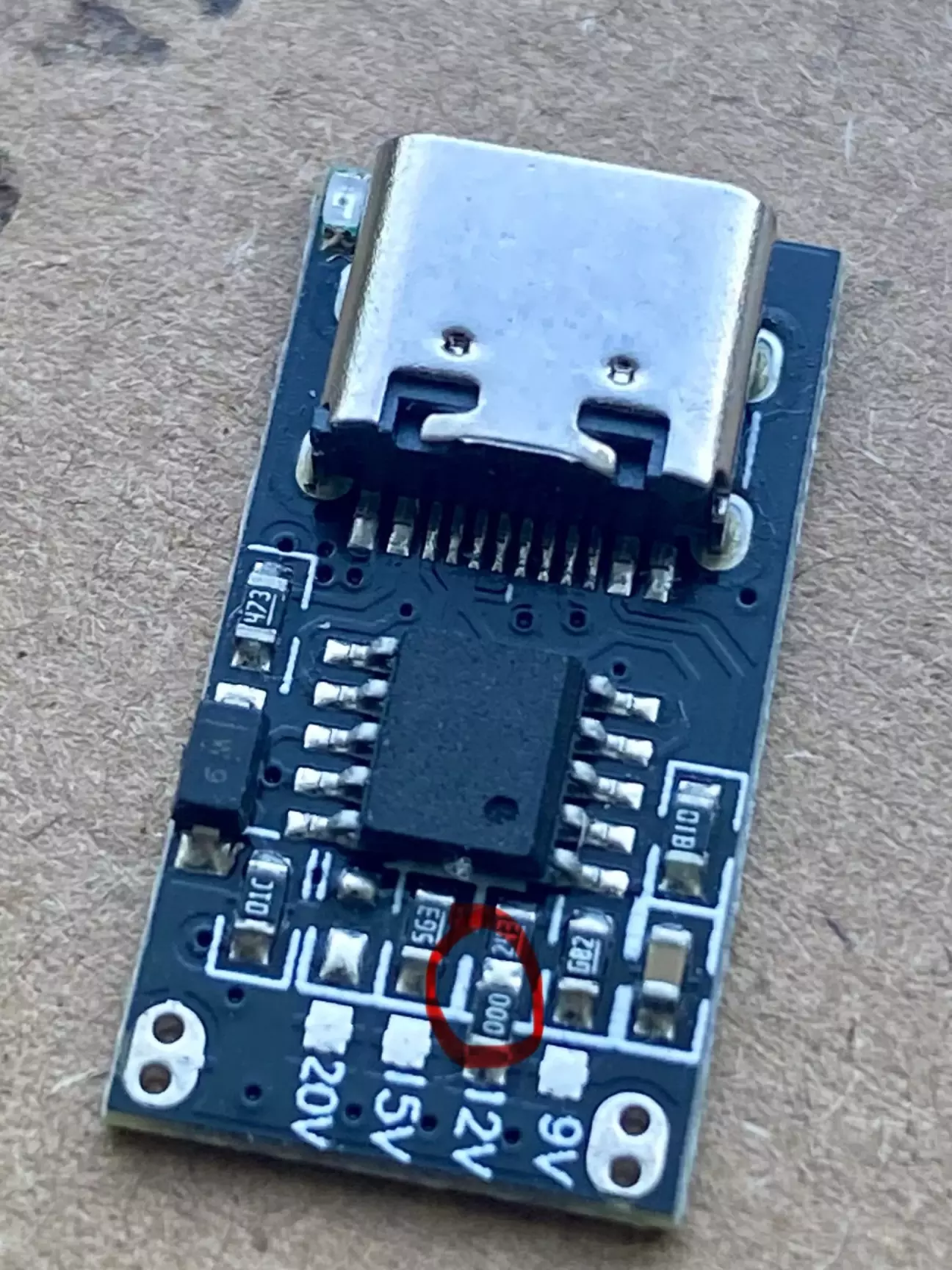

Першим кроком необхідно замовити в інтернеті тригер (це платка яка дозволяє отримати з блочка зарядки завдяки інструкціям необхідну нам напругу). За замовчуванням плата видає 12в. Самим простим методом це видалення перемички яку я обвів червоним кільцем і плата вже видає 20 вольт на які розрахована ця плата.

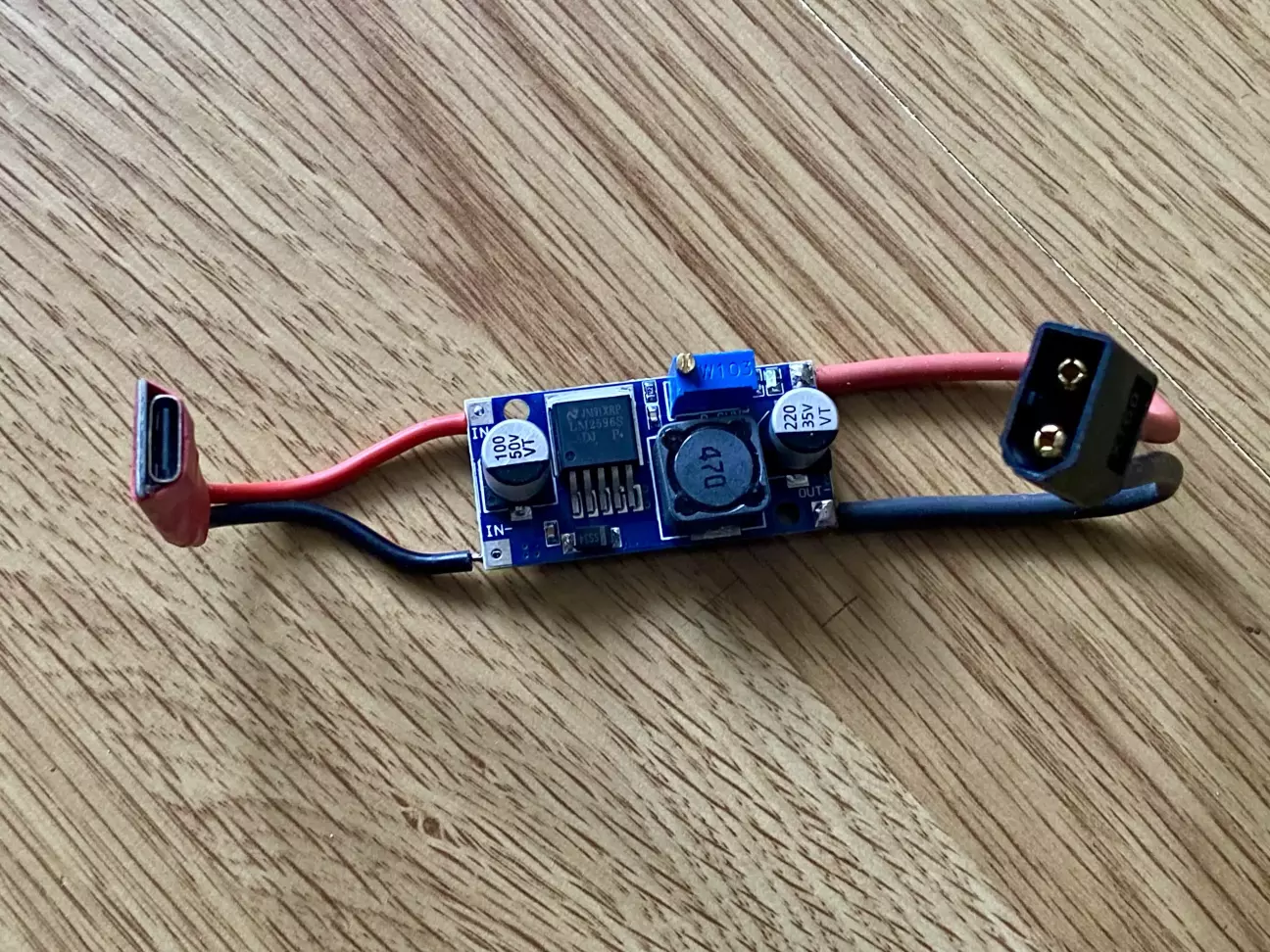

Наступний крок це використання dc-dc перетворювача понижуючого. Я використовую LM2596, можна й аналоги. Тобто на вхід через тригер подаємо 20в а на виході понижуємо до необхідних нам 16.8в чи 12.6 чи навіть 9в. Напруга виставляється за допомогою викрутки на синьому резисторі. І що цікаво, якщо приклеїти на термоклей радіатор який йде в комплекті до перетворювача то ця плата без проблем переварює 50-100ват і ми отримуємо універсальний блок живлення. На виході ставите необхідний розʼєм для підключення різних приладів ( це можуть бути навіть «крокодили».

Зараз на aliexpress зʼявилося багато таких готових рішень з вбудованими вольтметрами та іншими плюшками, але вони не здібні на такі потужності (7А при 100w) і головне це бюджет всього проекту.
