Міні зарядна станція з бустером

Натрапив в інтернеті на відео з тим як DIY блогер розробив та зібрав собі бустер з фонариком і тут в моїй голові пролетіла ідея, а чи не створити й мені щось подібне.
Він використовував 4 АКБ lifepo4 та bms на 300A, але я вирішив використати б/в акб li-ion 21700 високотокові, яких в інтернеті повно. Тобто все почав будувати навколо акб. Вирішив використати збірку 3s3p, тобто 3 групи по 3 штуки запаяні послідовно. Це дало змогу отримати 12.6в та 12.6а (126Ампер пускового току) та ємність 140Wh (140ват/год).
Але бустер не був першочерговою задачею, забігаючи наперед то пускає двигун взимку без акб чудово. Для мене було більше необхідно використання для заживлення різних приладів 12в, такі як потужна RGB LED підсвітка 50-70 ват, заряджання різних пристроїв швидкою зарядкою, потужний фонарик в 20ват, живлення роутера та «онушки» від постійного струму. Так як без перетворювачів ККД джерела енергії приближається майже до 100%, а під час тривалих відключень це дуже потрібно.

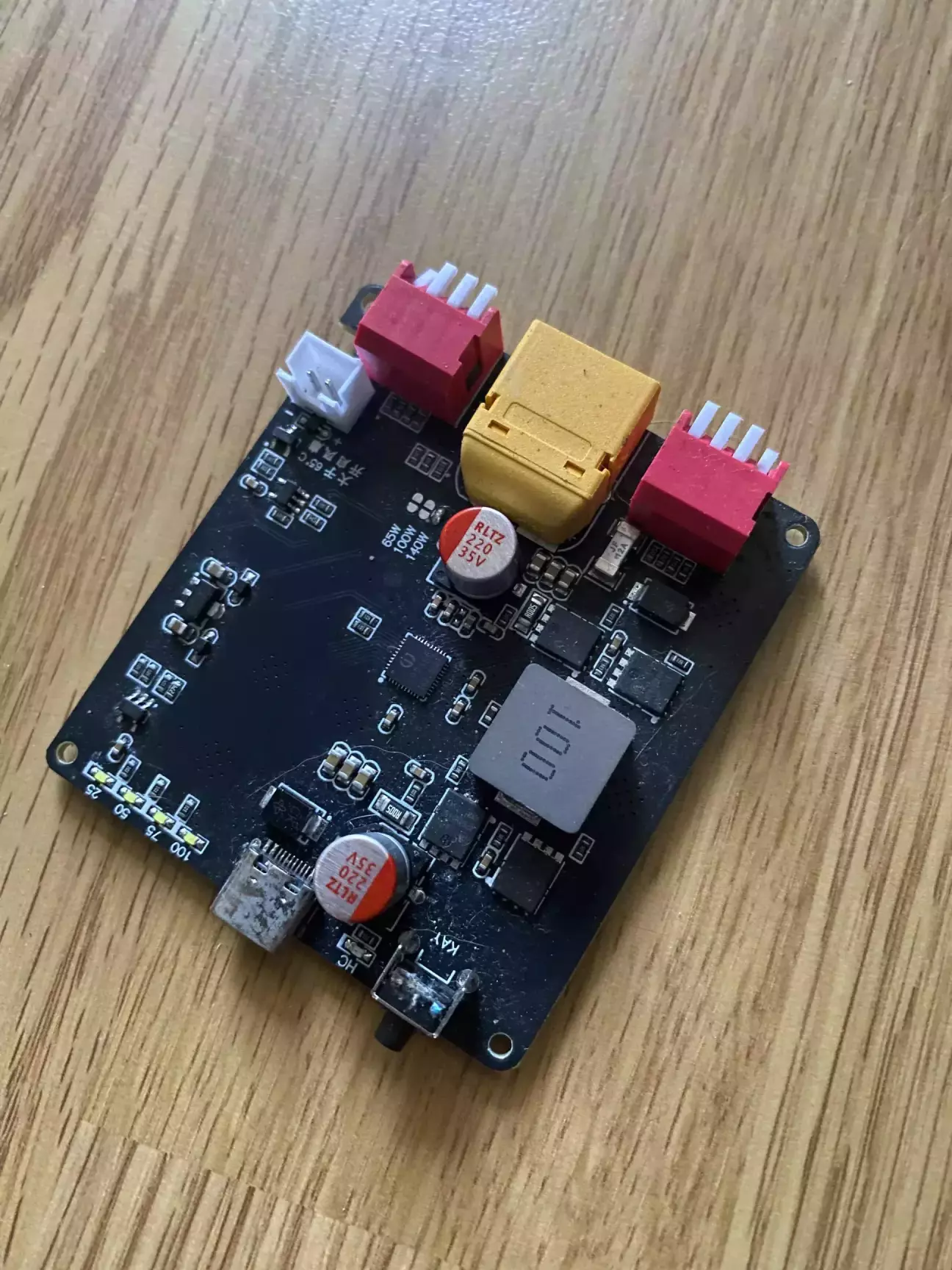

Одним із головних завдань було, щоб його можна було зарядити любим зарядним блочком через type-c чи розʼєм DC. Для цього придбав на aliexpress плату 2s-6s з type-c розʼємом з двосторонньою зарядкою, тобто через цей розʼєм можна як заряджати цю збірку так і розряджати з потужністю аж цілих 140w.

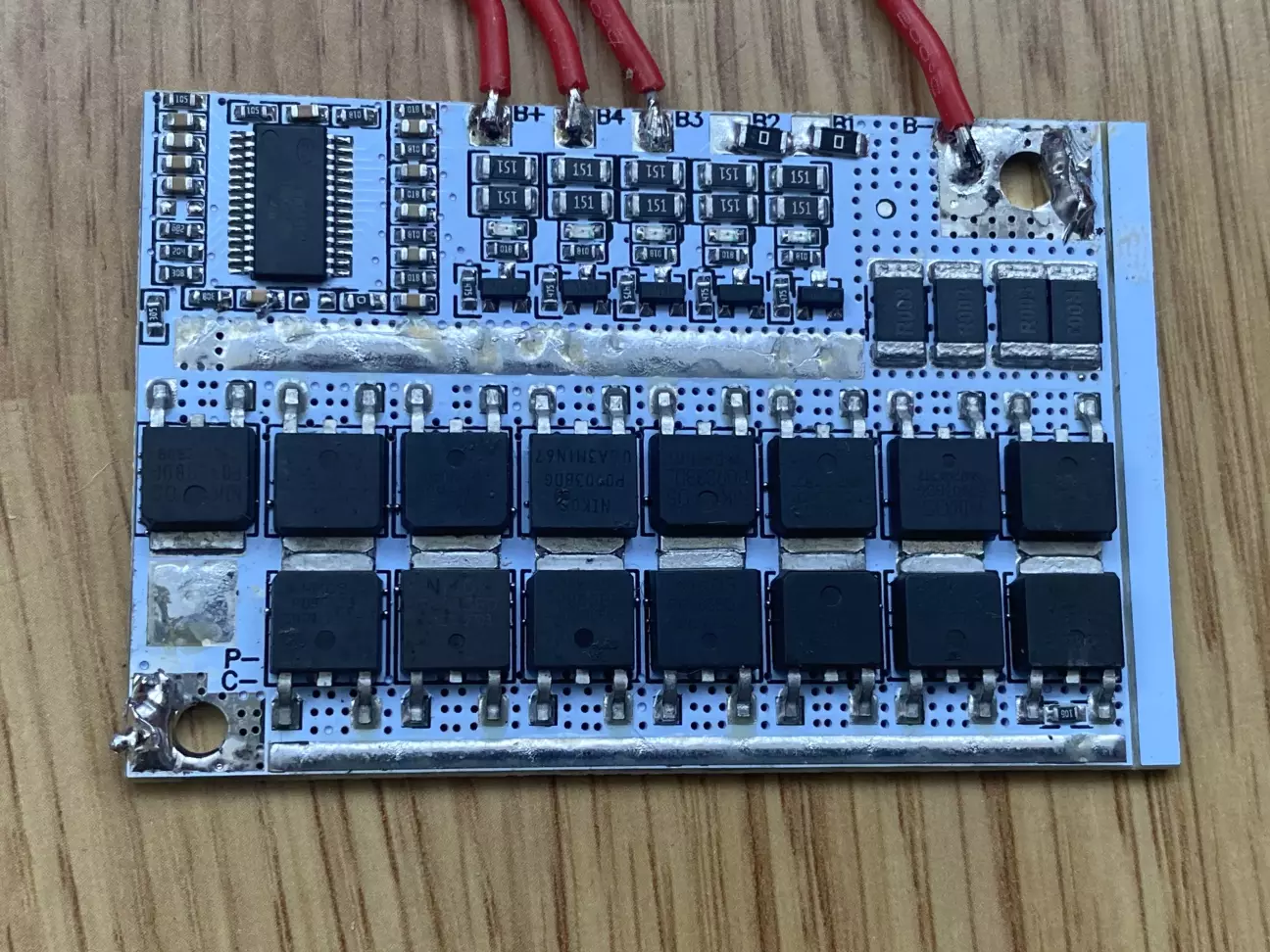

Для захисту та балансування використав універсальну плату BMS білу 3s на 100A.

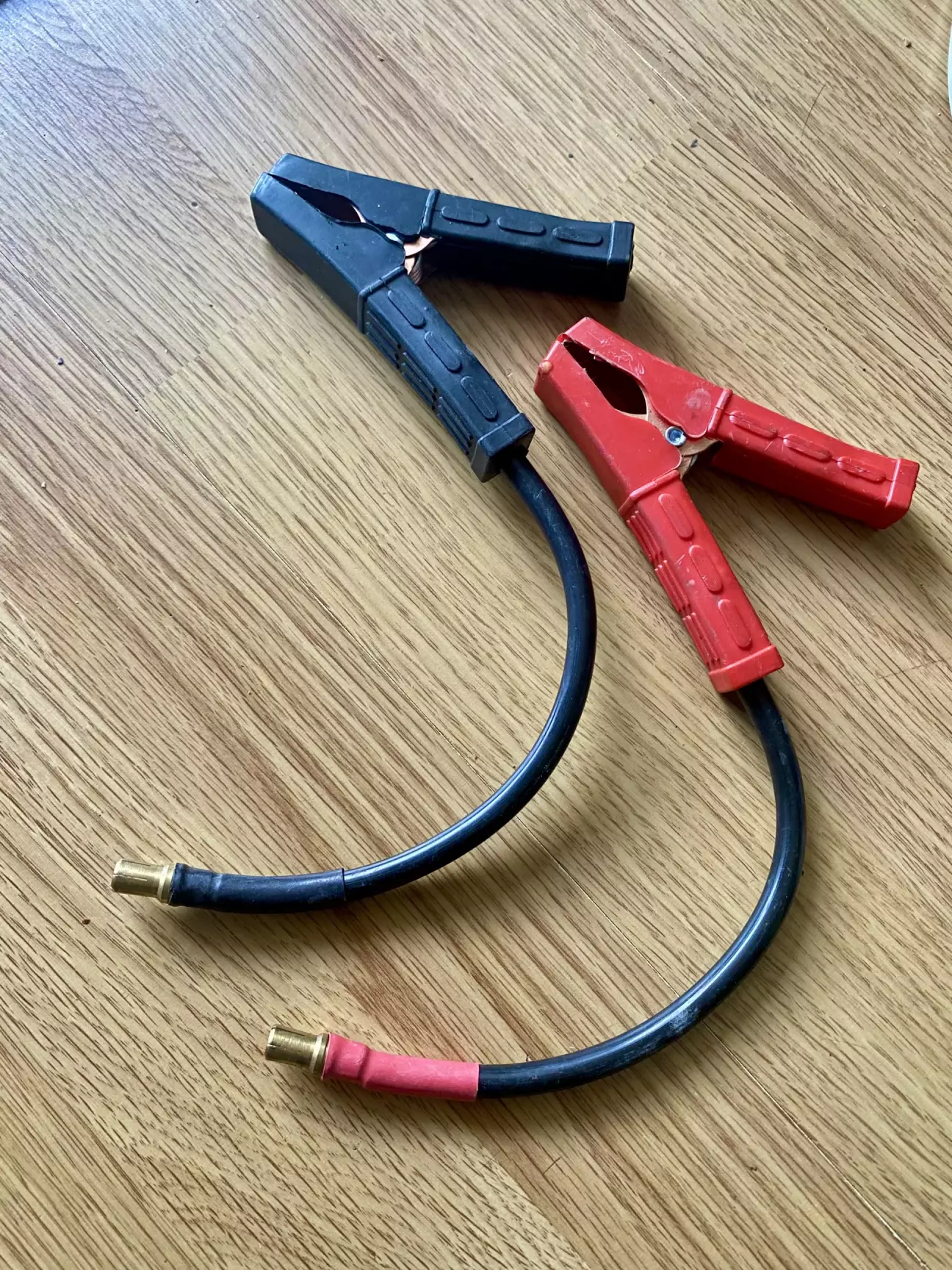

Також добавив два DC розʼєма, один XT-60 для більш потужних приладів та розʼєм ec-8 для підʼєднування крокодилів на підкурювання авто чи надпотужних пристроїв.

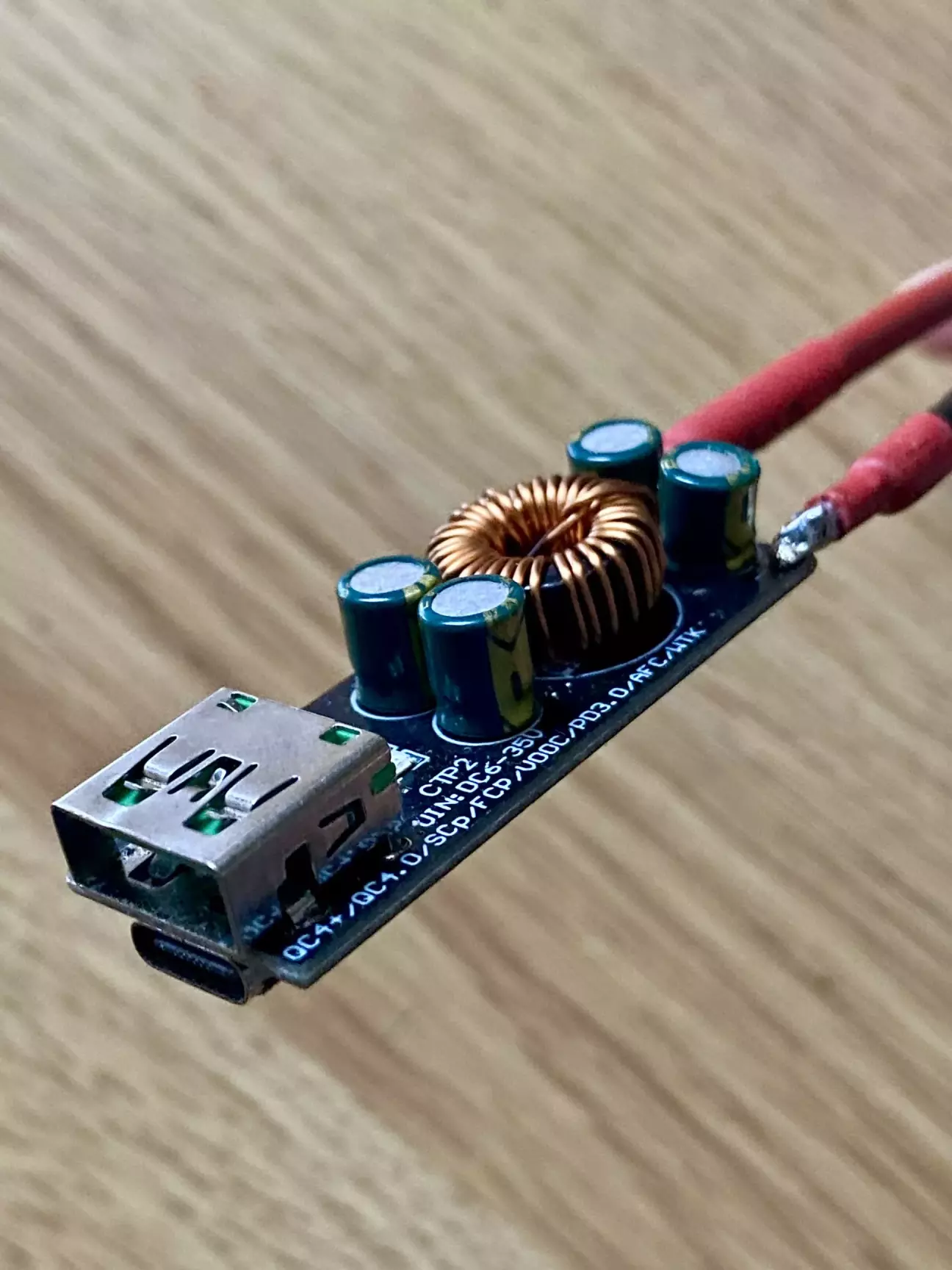

Додатково додав модуль швидкої зарядки usb-a та type-c на 65w щоб можна було заряджатися декількома.

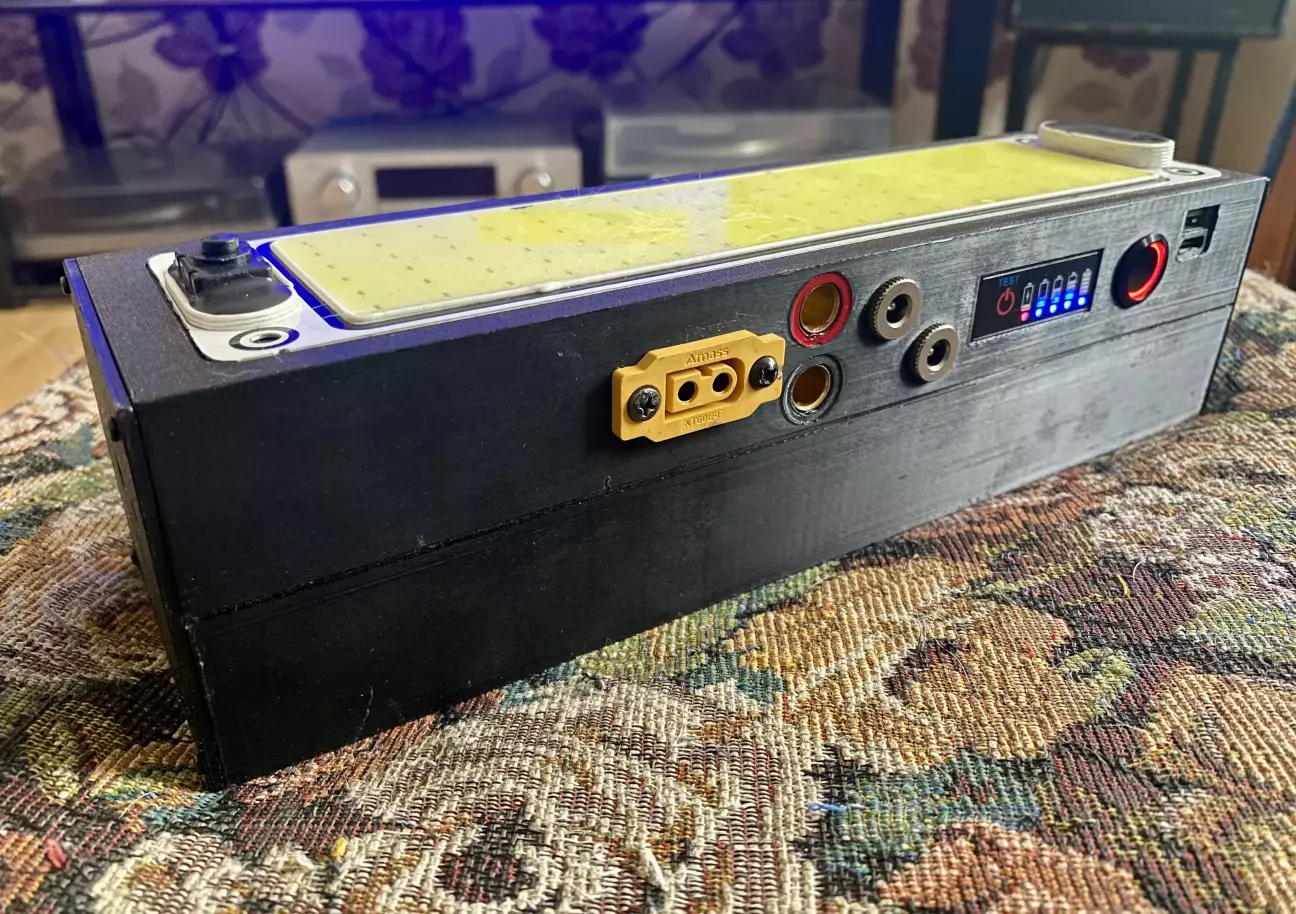

Розʼєм для бустера та xt-60 підпаяні напряму до АКБ, інші всі розʼєми живляться через плату BMS та розмикаються кнопкою, щоб помилково не розрядити в нуль. Для візуального контролю заряду обрав індикатор заряду на 12 вольт, який і розмістився на корпусі.

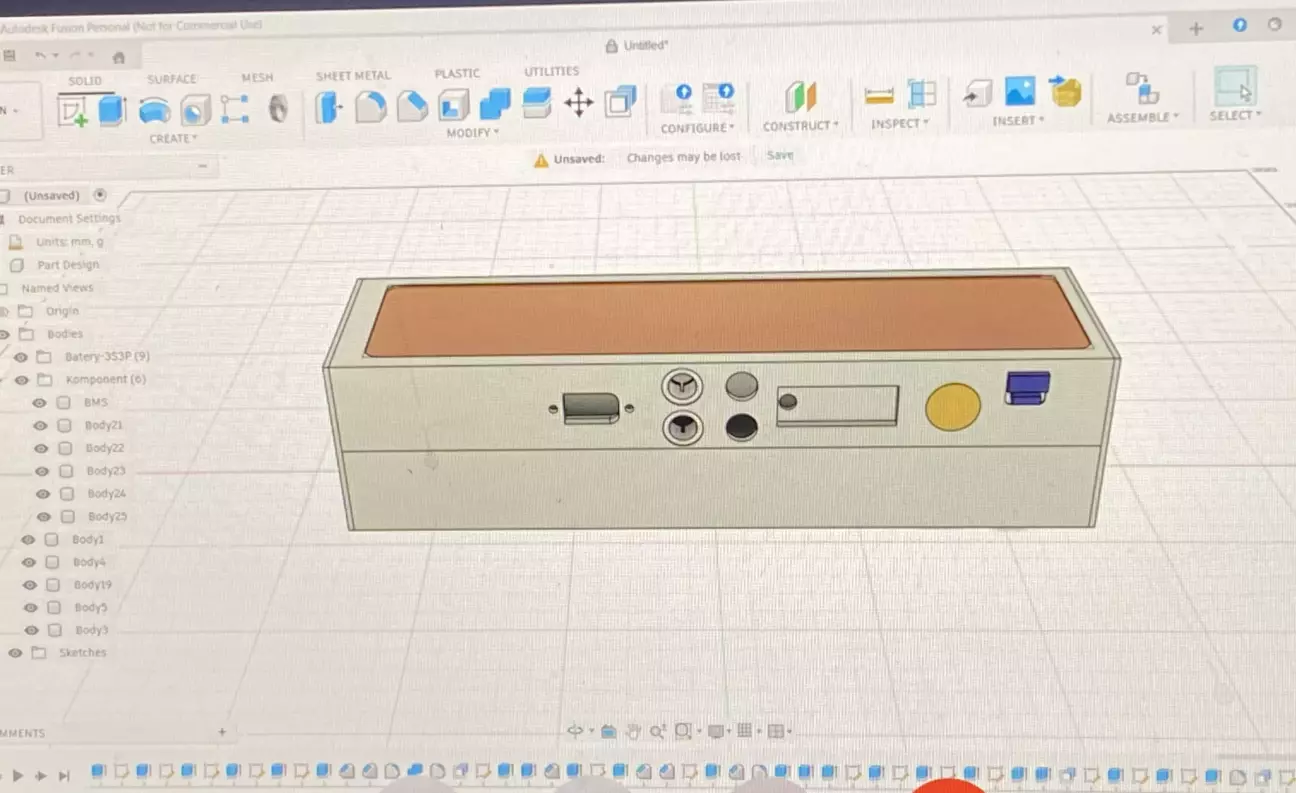

Коли визначився з начинням дійшов час проектувати корпус, звернувся за послугою до майстра з 3d друку. Він спроектував та погодив зі мною корпус для моєї станції, за що йому подяка. Спеціаліст в своїй галузі.

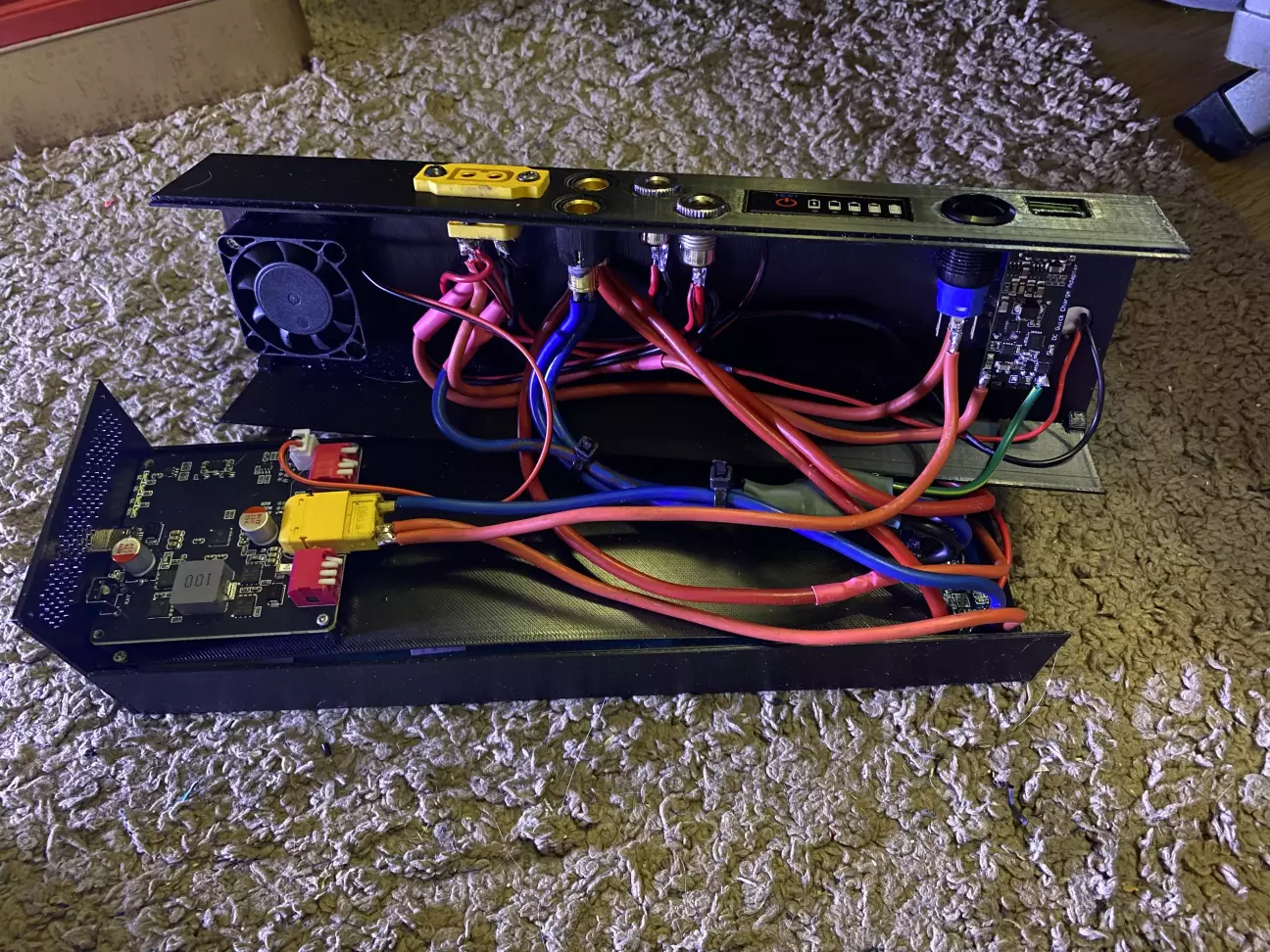

І ось усе у мене вже є на руках і фінальний крок це пайка та збірка усього до купи. Так як використовував я дроти перетином 10мм2 , то укласти їх був ще то квест, то всередину я поклад парами по 6мм2. Шукав я силіконові багатожильні, але не вийшло у мене їх розшукати, то робив з того що було.

На цюму фото ще зі старою BMS 3s, від неї я відмовився на користь тієї що в статті я описую, бо періодично на слабшій батарея падала в захист та приходилося відпаювати дріт від батареї, пізніше навіть додав туди розʼєм xt-60 поки остаточно не забракував ту плату та не перейшов на 100А білу.

Робив я його ще взимку, то пристрій пройшов випробування часом.

Усе за вийнятком двобічної плати швидкої зарядки 140w працює і по сьогоднішній день. Через що вирішив поділитися власним виробом тут на сторінці власного блогу
