Траверса ямная своими руками из гидравлического домкрата или пневмоподушки

Здравствуйте друзья:)
Попросили меня на одном предприятии, где имеется достаточно большой автопарк, сделать ямную траверсу для их ТС.

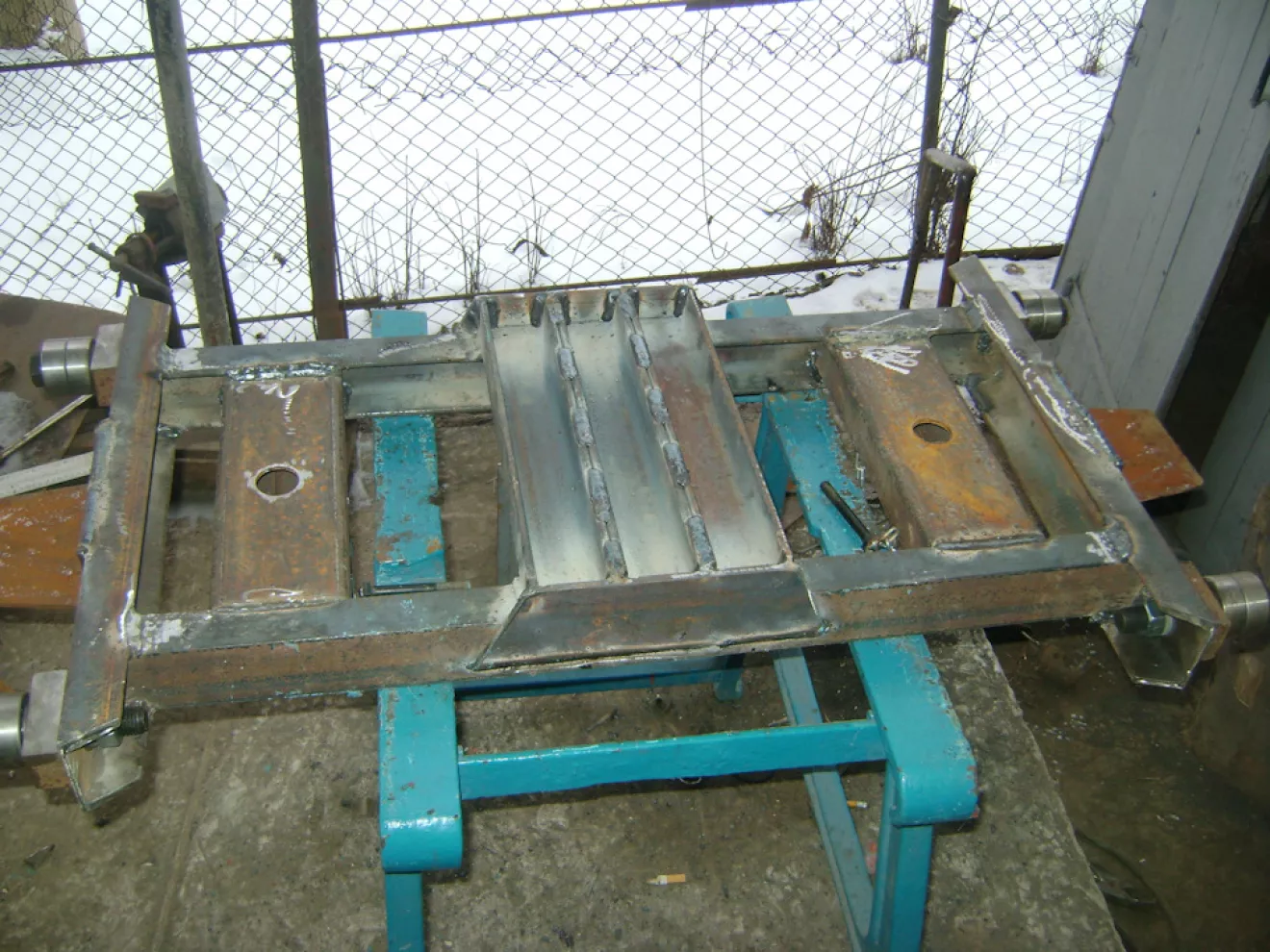

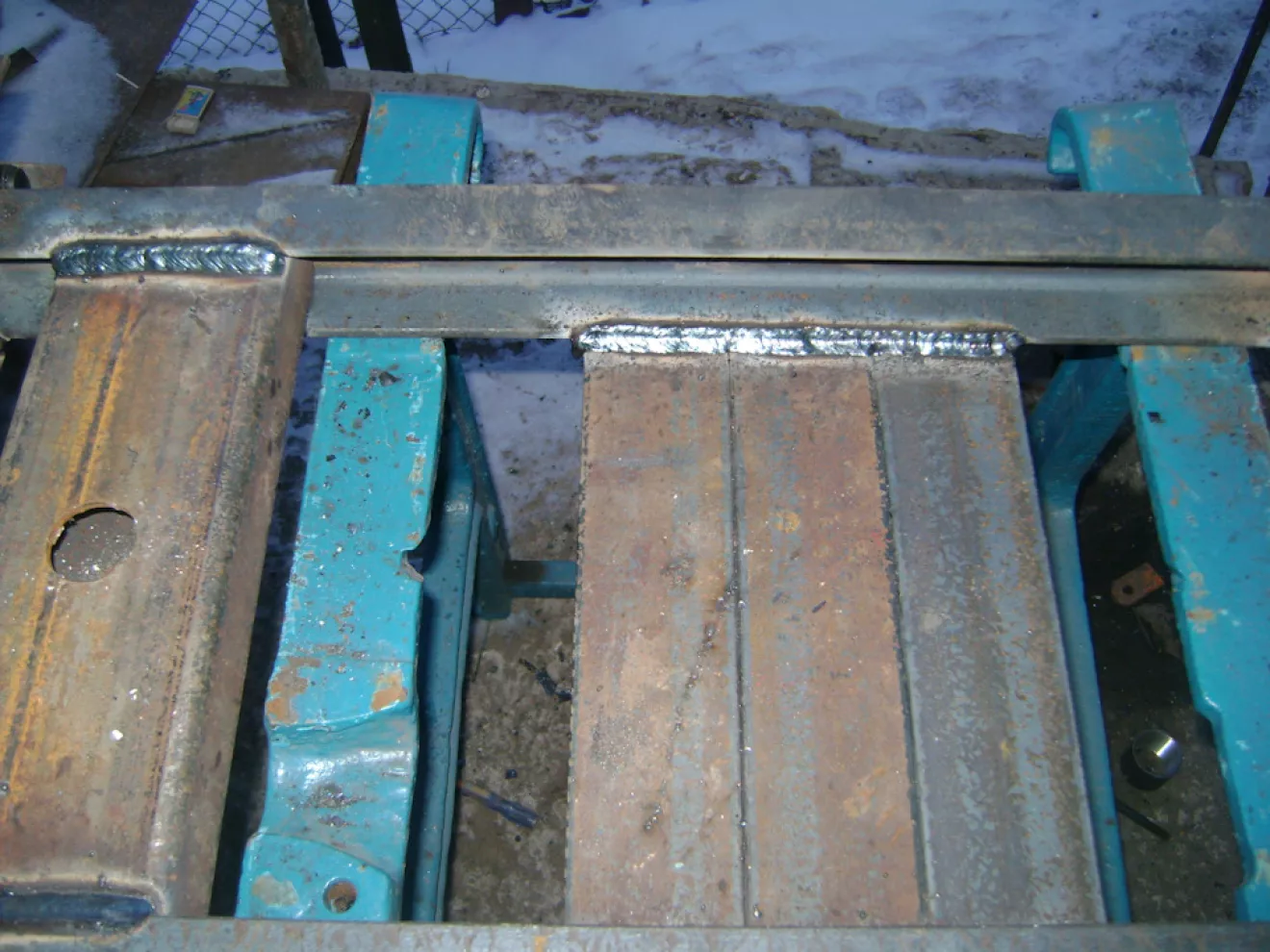

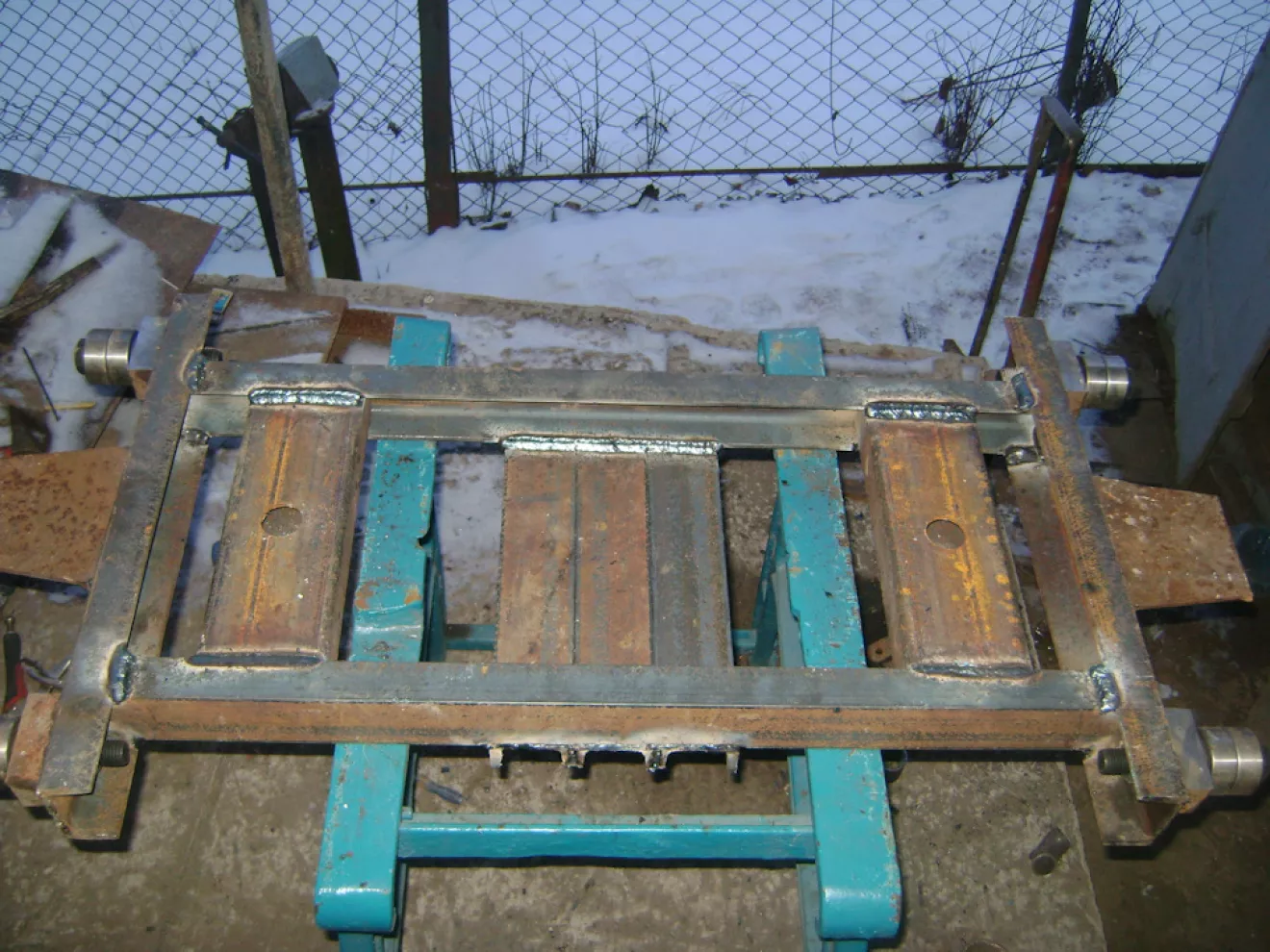

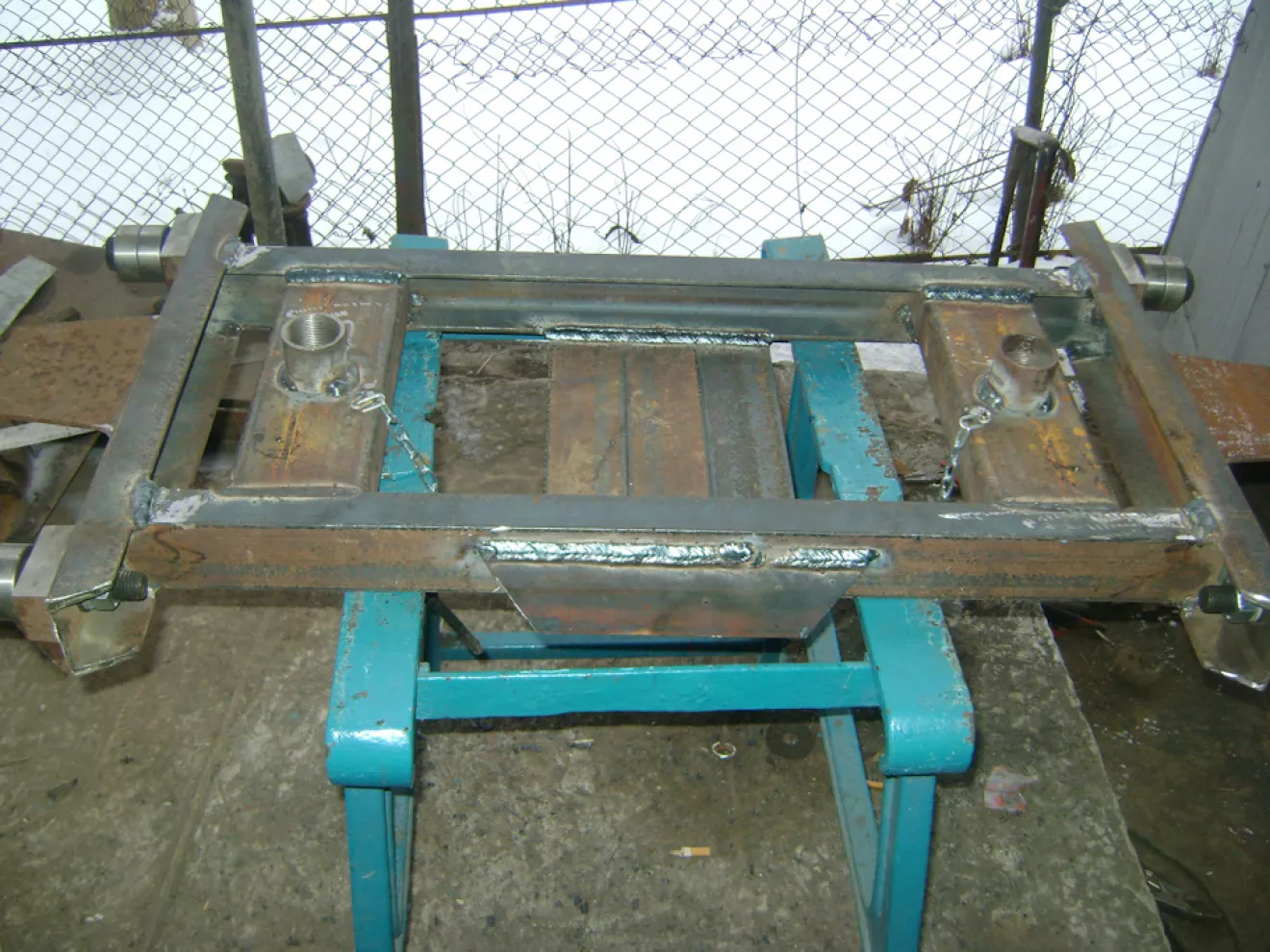

Продольные балки -швеллер № 8, поперечные — швеллер № 6, площадки с отверстиями под направляющие- профильная труба 50*100. Материал подобран так чтобы меньший швеллер заходил краями в большой, а проф. труба, в свою очередь, в меньший швеллер, что создает дополнительную жесткость конструкции.

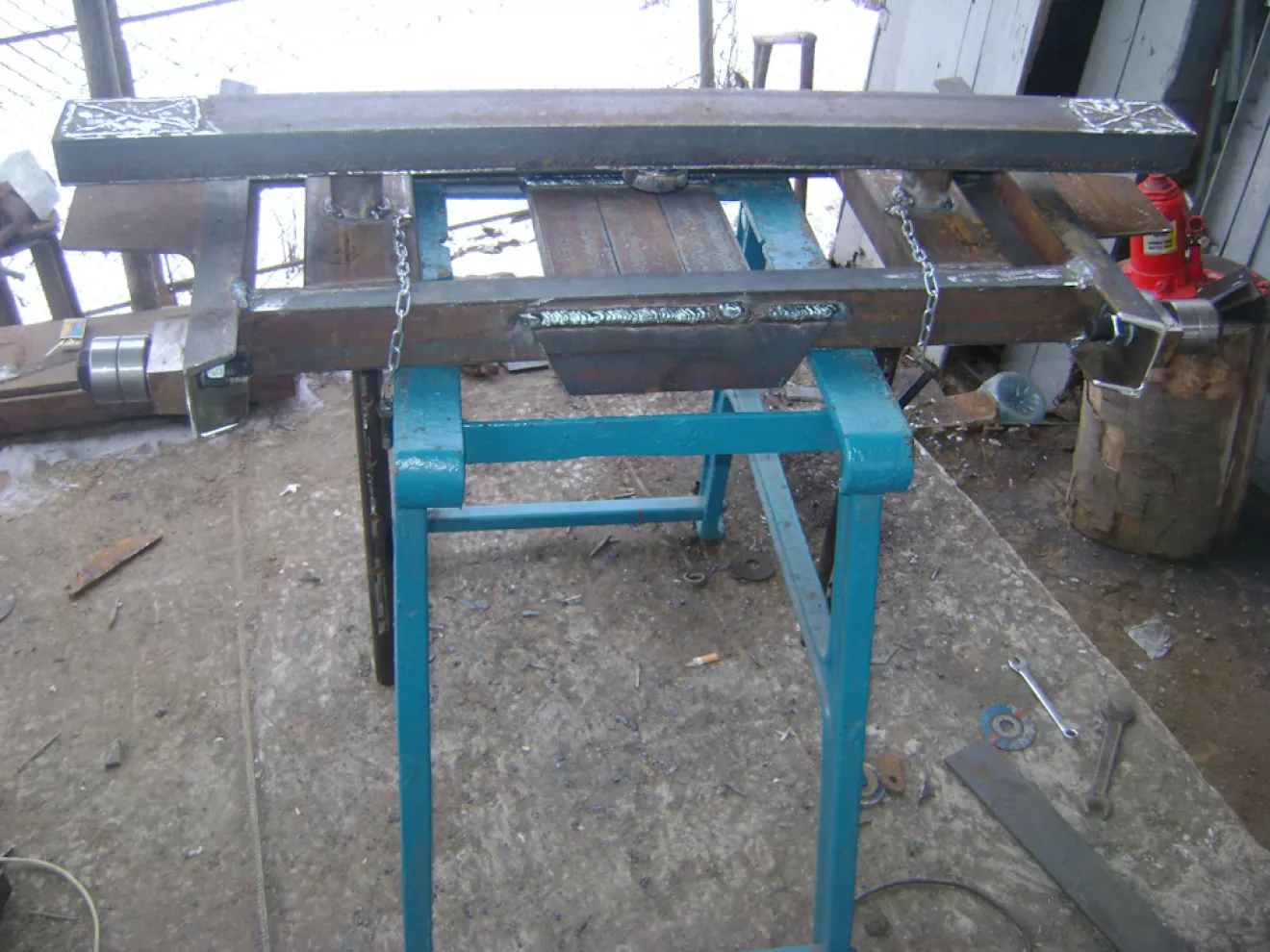

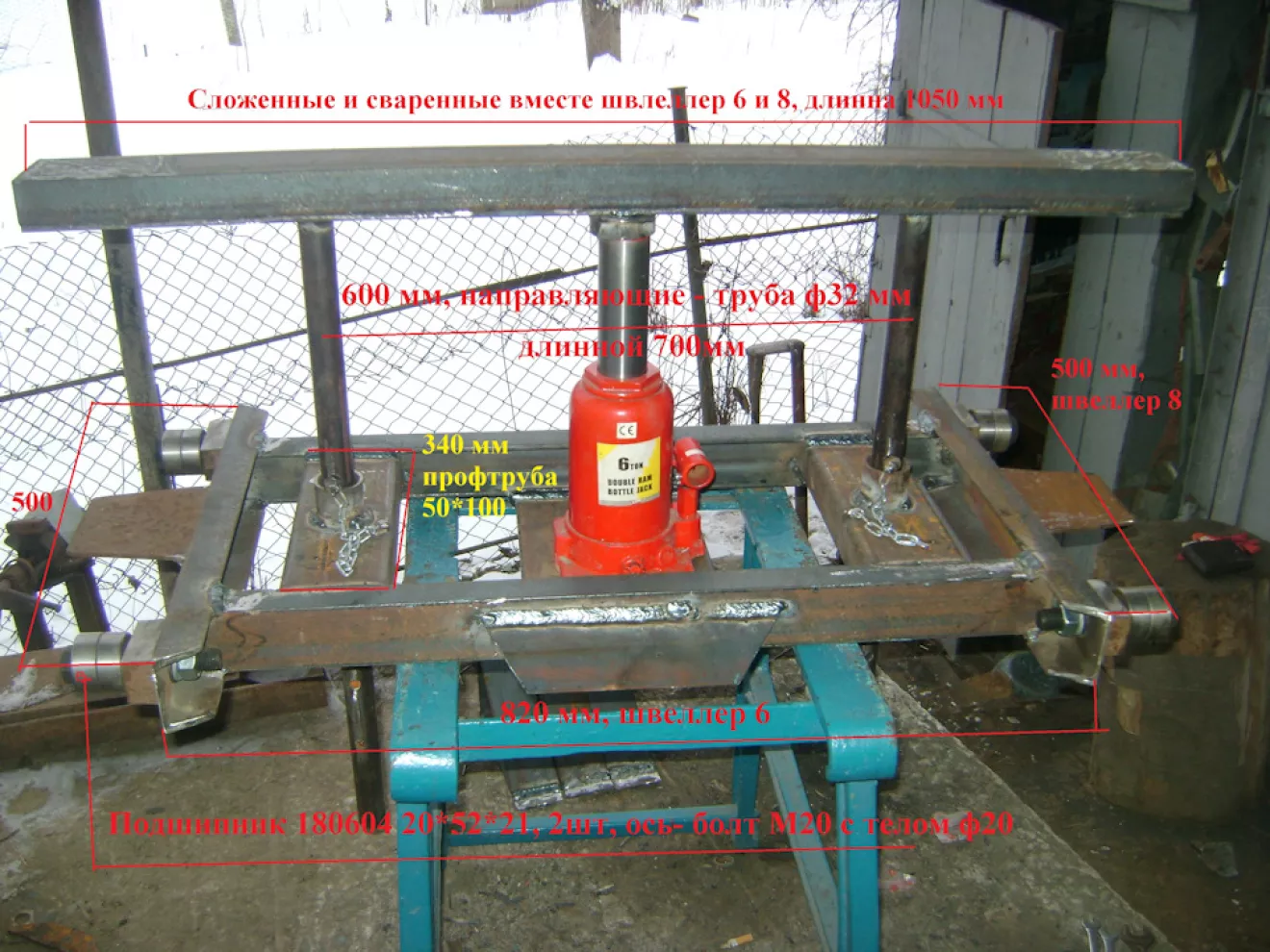

Длинна 500 мм, ширина между краями поперечных балок — 820 мм. расстояние между швеллером номер 6, где заходит труба 340 мм. расстояние между направляющими -600 мм. сами направляющие имеют длину 700 мм и сделаны из 32 трубы. Подъемная балка — подобие профтрубы, сваренной из швеллеров № 8 и 6, вставленных один в другой. Ее длинна 1050 мм.
Траверса делалась под определенную марку автомобилей -VW LT, Mercedes Sprinter, поэтому раздвижные лапы не делал.

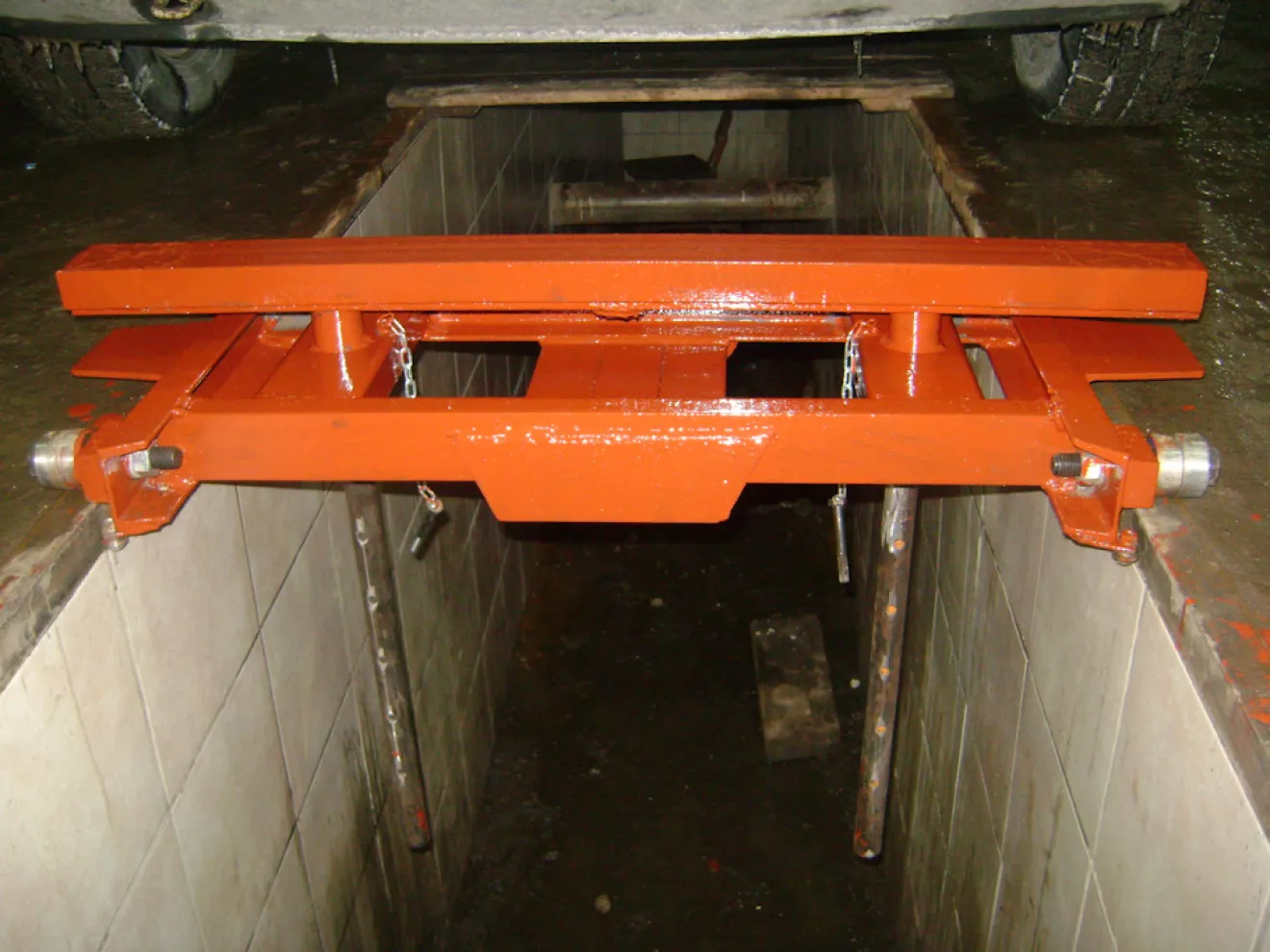

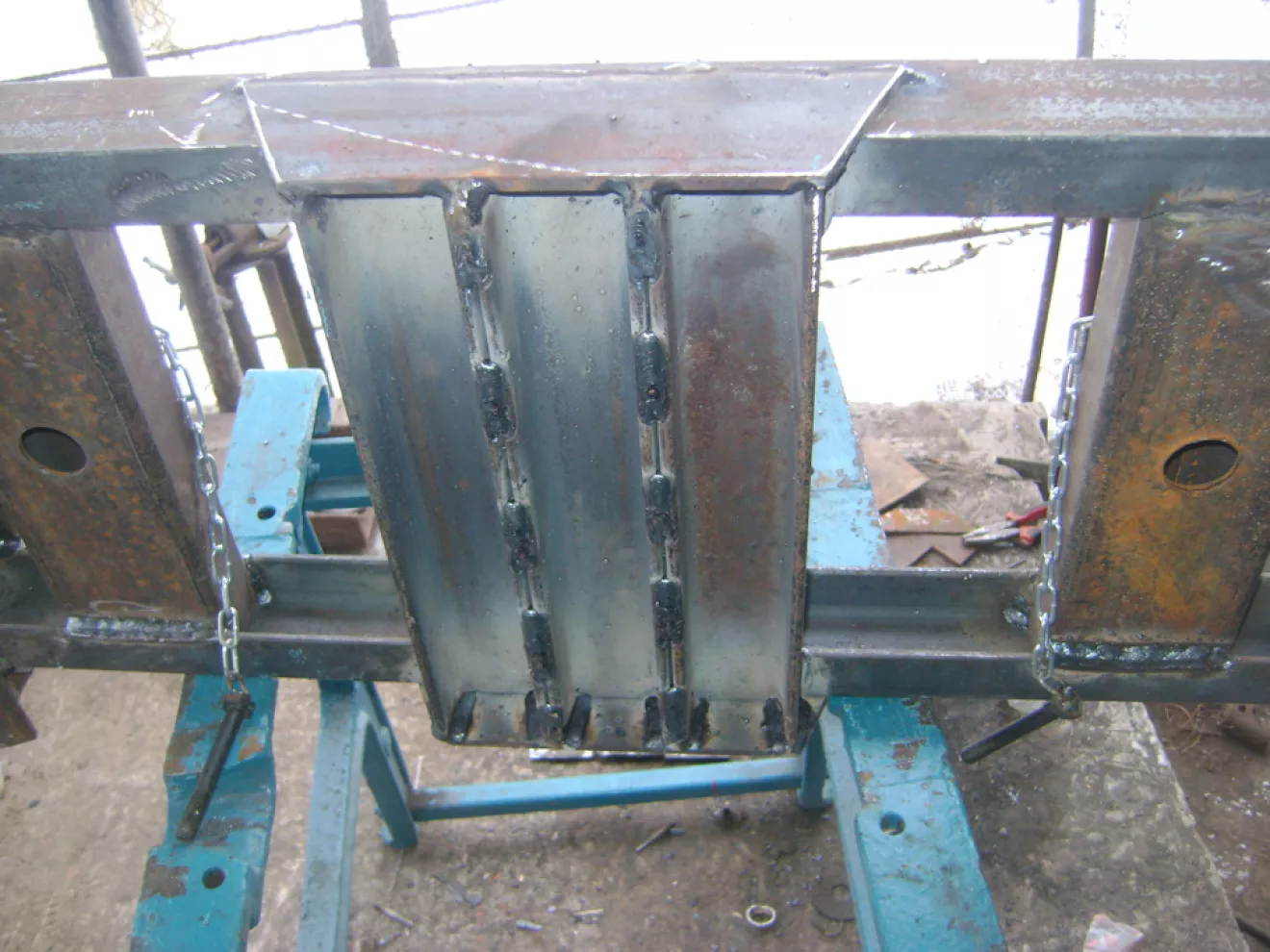

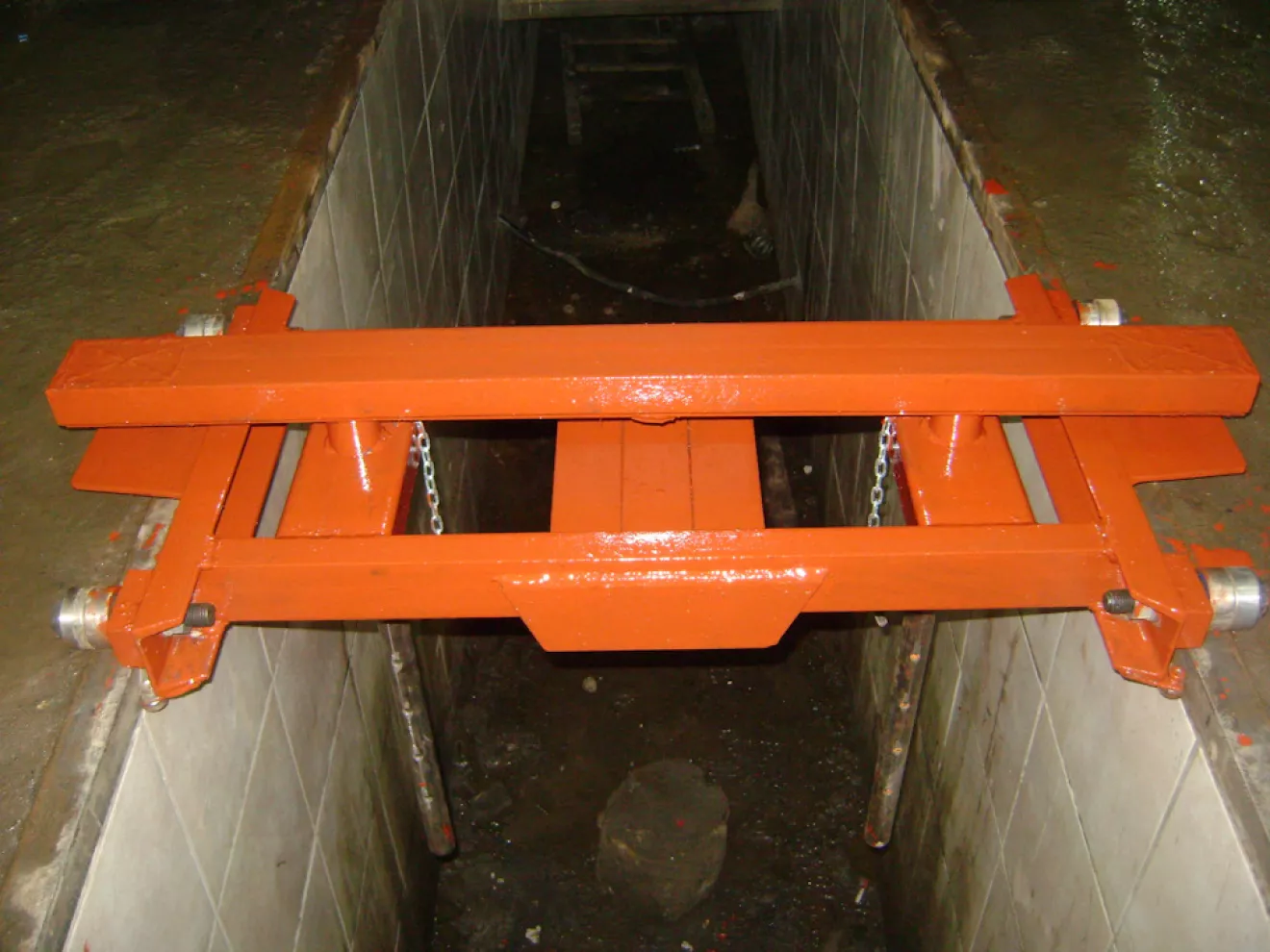

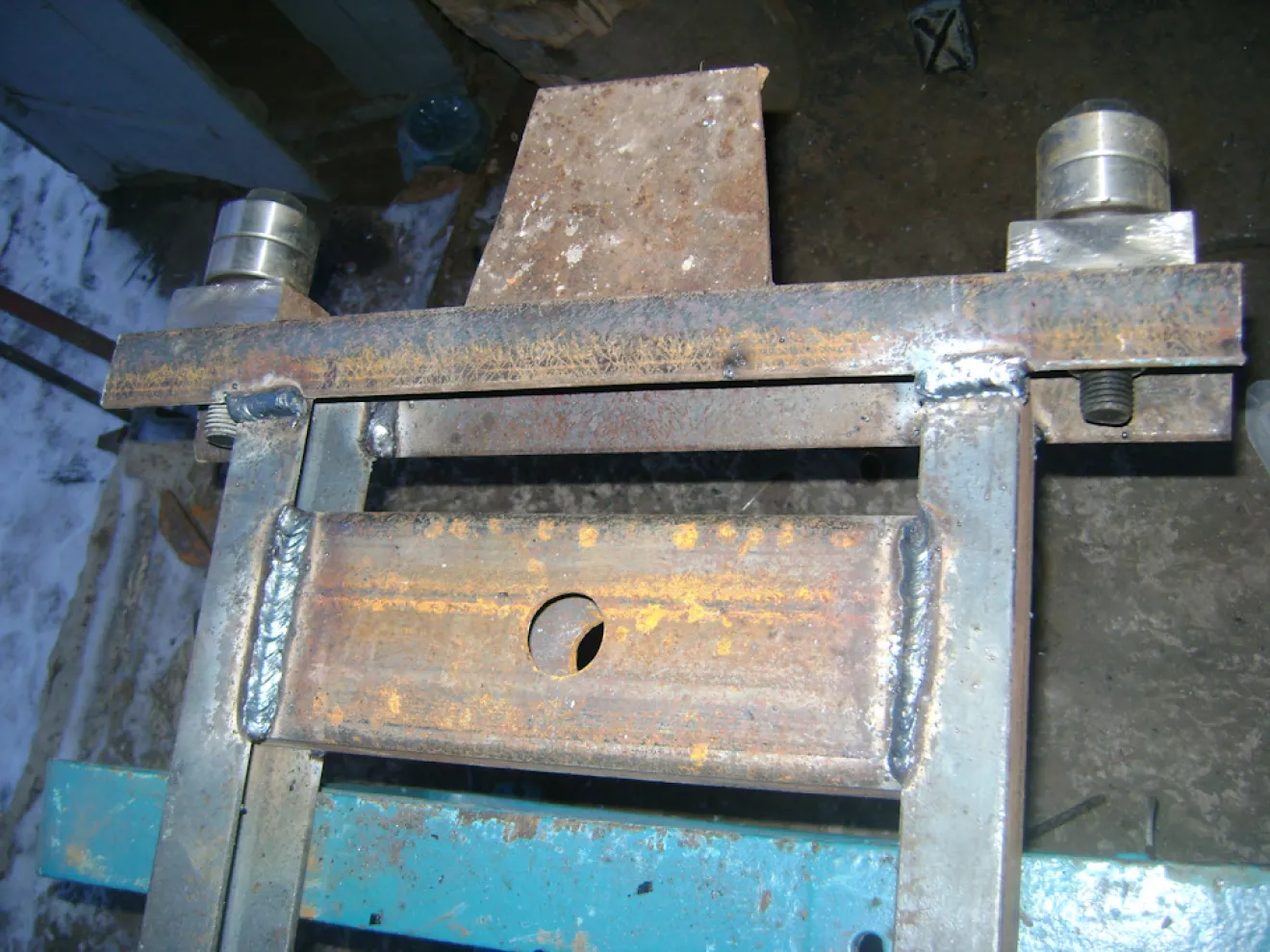

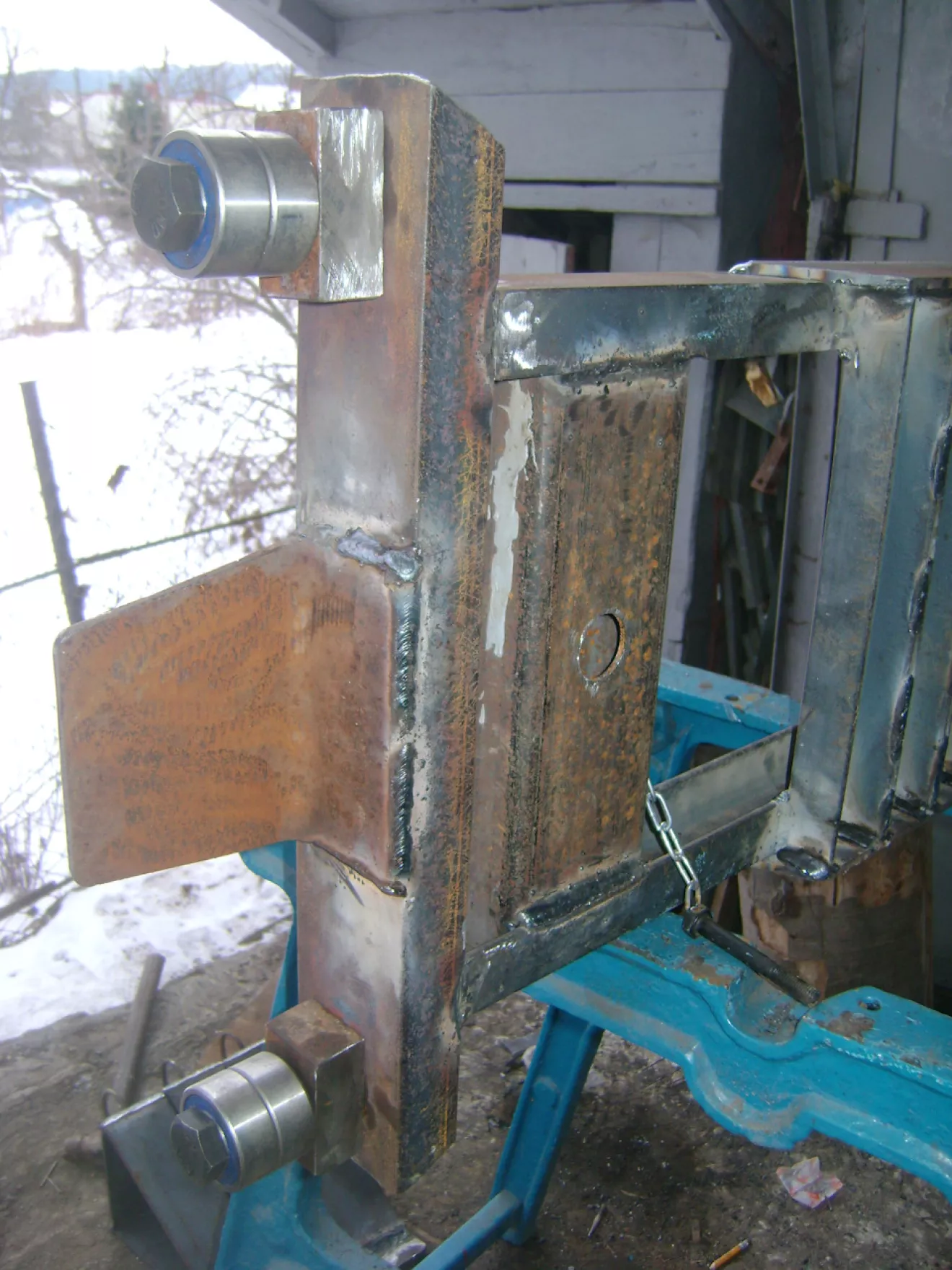

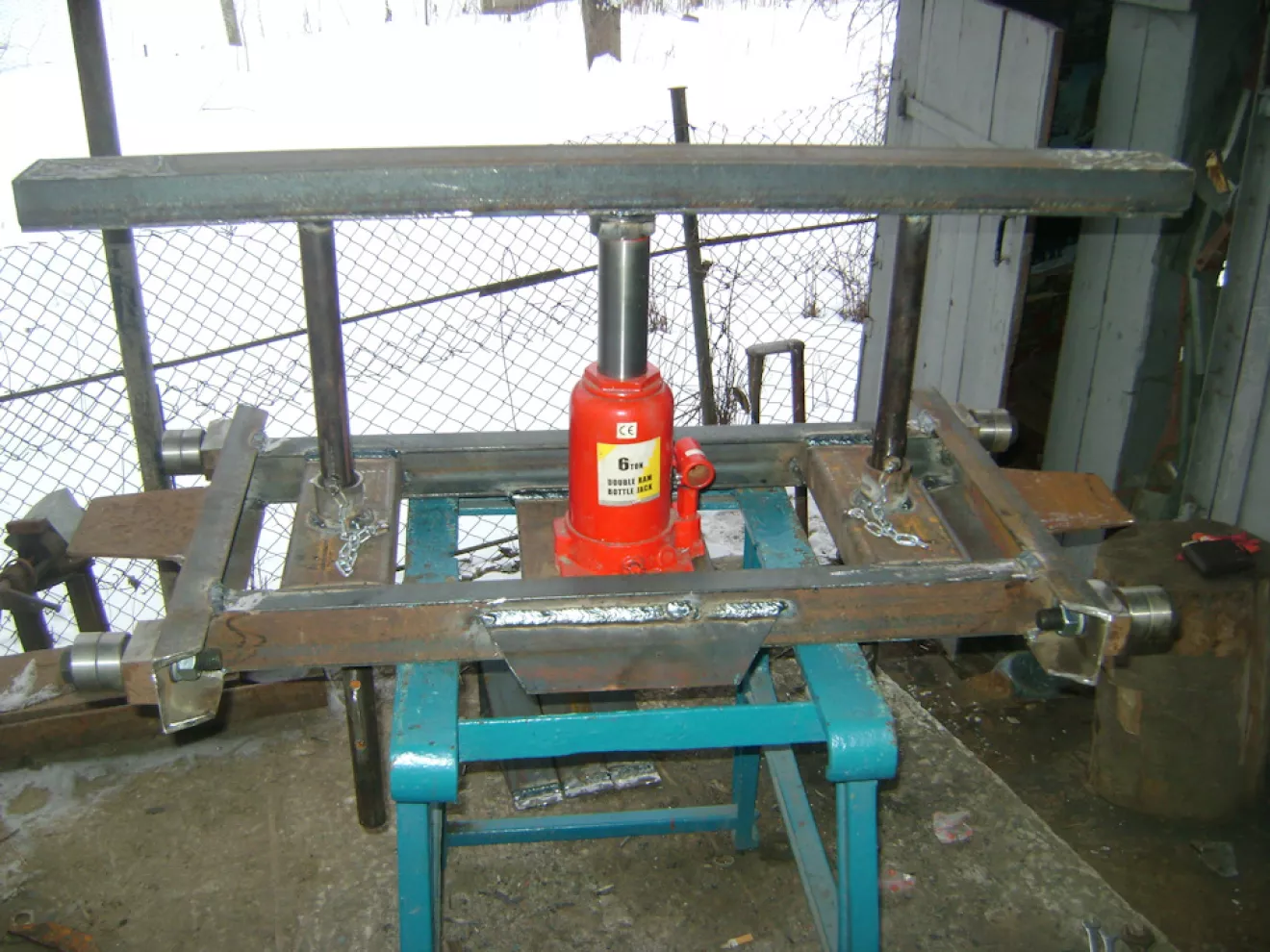

Домкрат двух штоковый, сделанный узкоглазыми братьями китайцами, пишет что на 6 т. Площадка под домкрат — 3 куска швеллера №6. По бокам в торец площадки приварена 6 мм усилительная пластина. "Колесики" — подшипники 180604 размером 20*52*21, по 2 шт на каждый угол. Оси для них болты М20, с длинной "тела" (части без резьбы) не менее 40 мм и толщиной 20 мм, Между подшипниками и рамой вставлены 30 мм проставки. Приколхозил их из-за того, что смотровая яма, для которой делается это приспособление криво залитая, и расстояние между краями плавает. Для более плавного передвижения траверсы по яме, без перекосов также имеются горизонтальные направляющие — маленькие 608 подшипники. (их видно на фото где приспособление уже на яме).

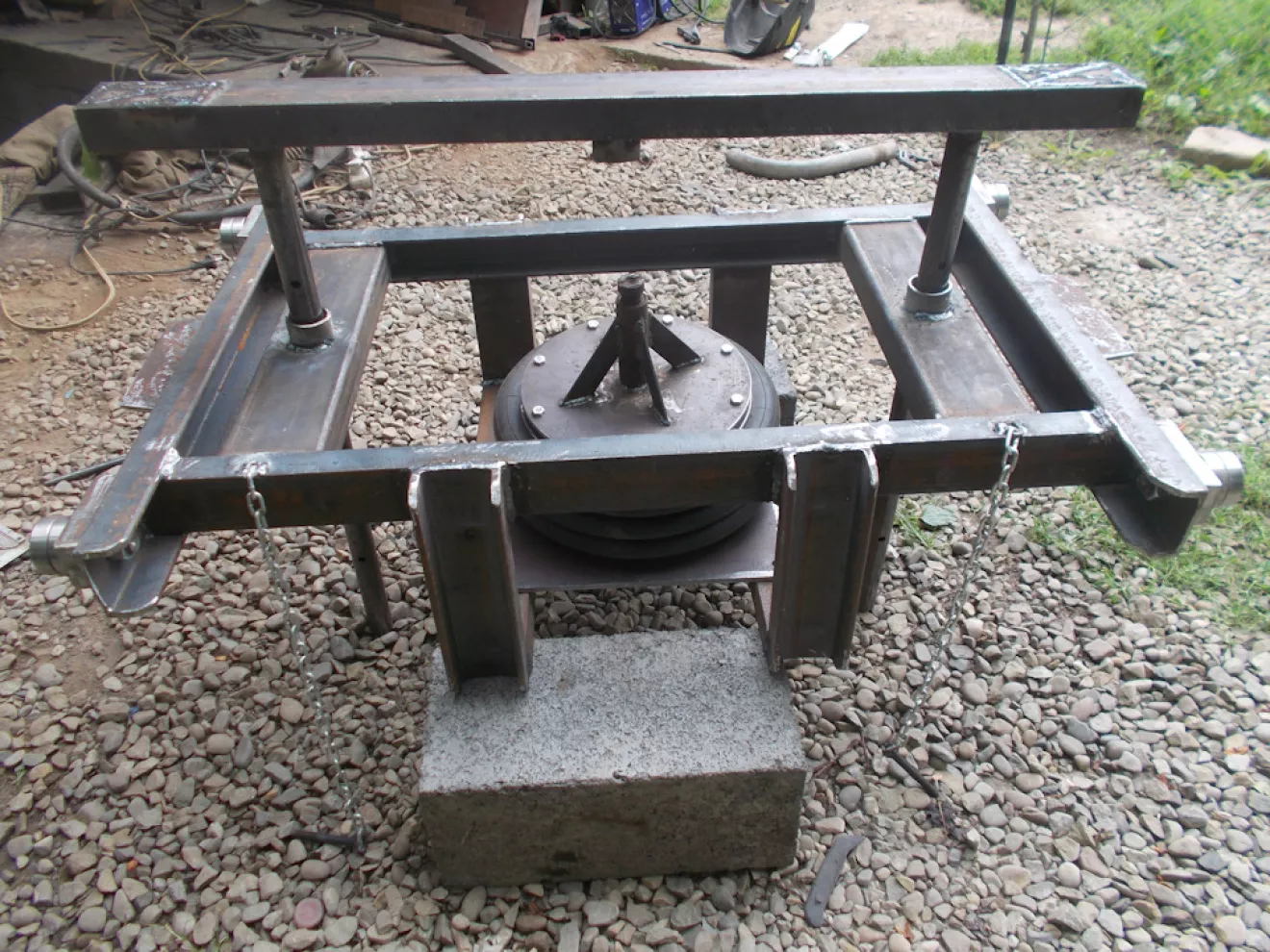

Также похвастаюсь пневматическими траверсами, несколько штук которых сделал немного раньше для местной СТО:

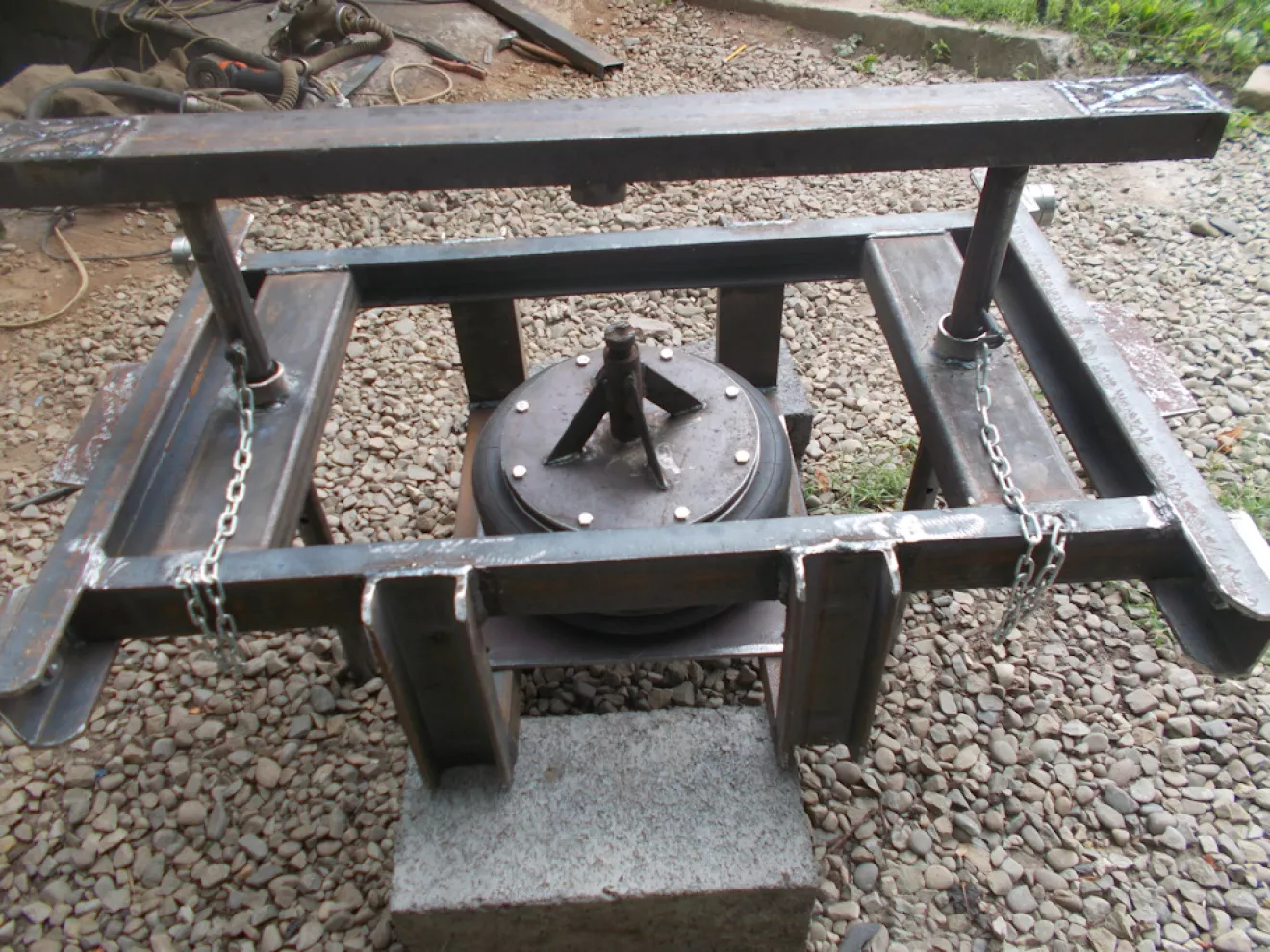

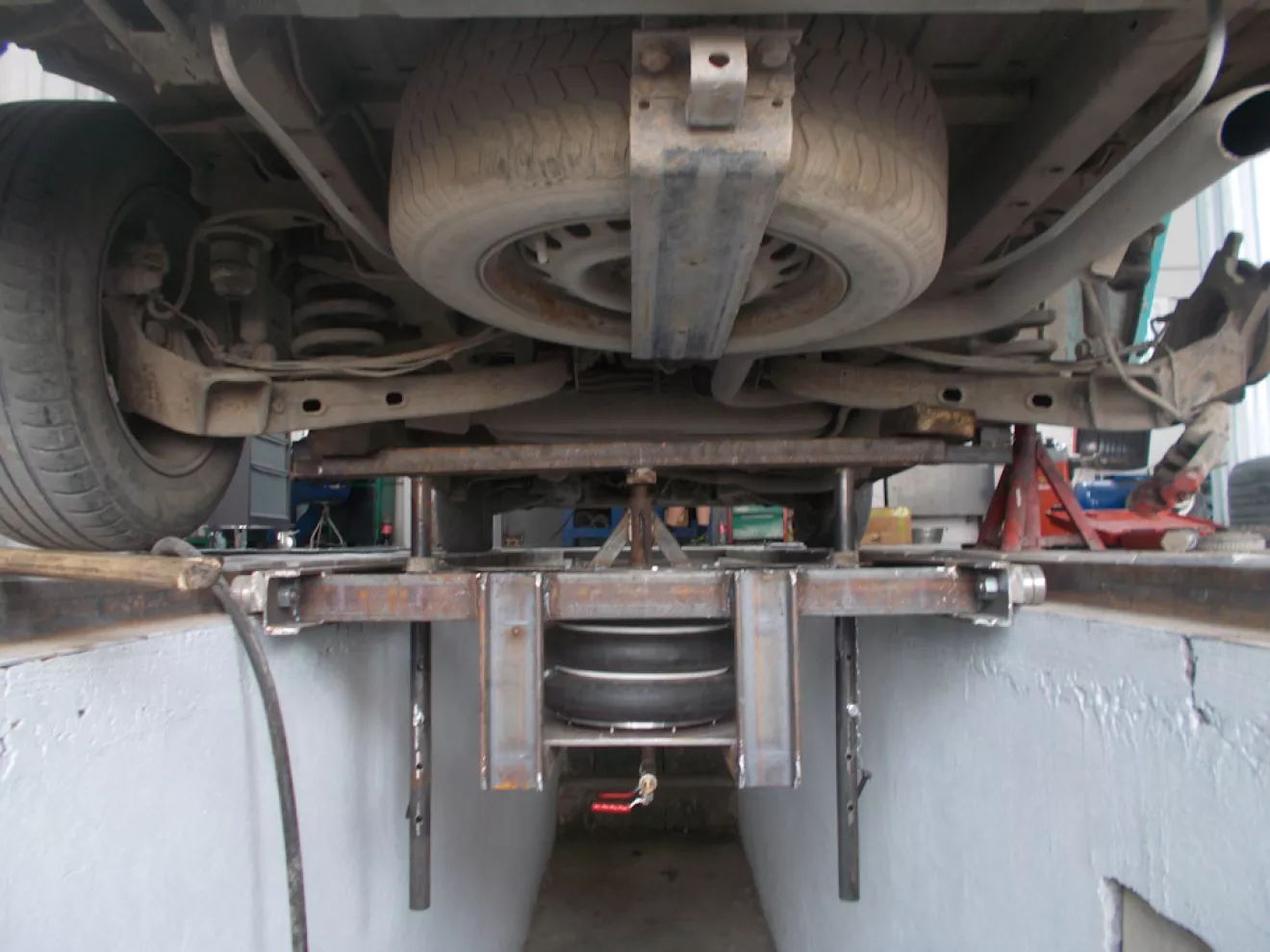

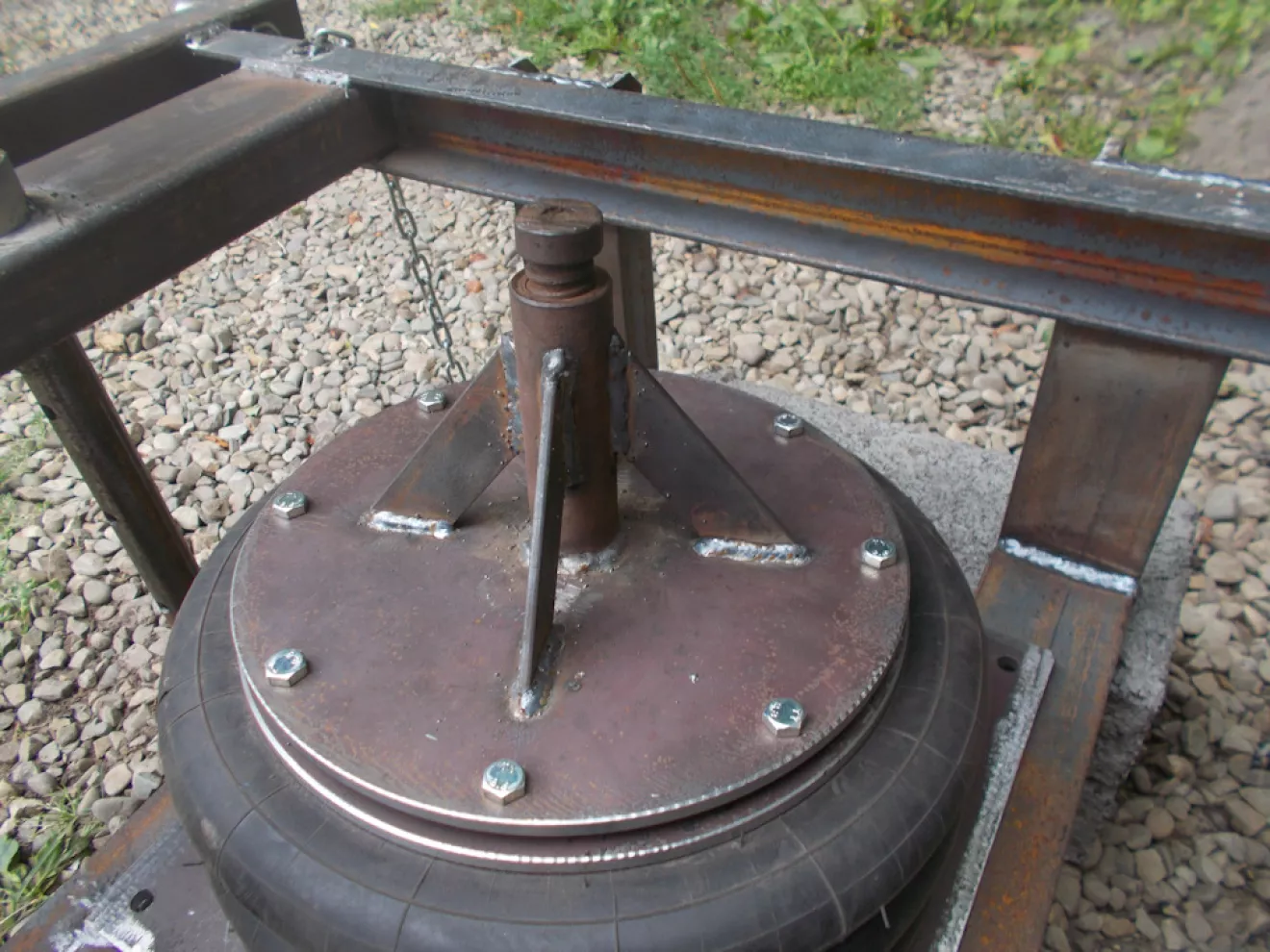

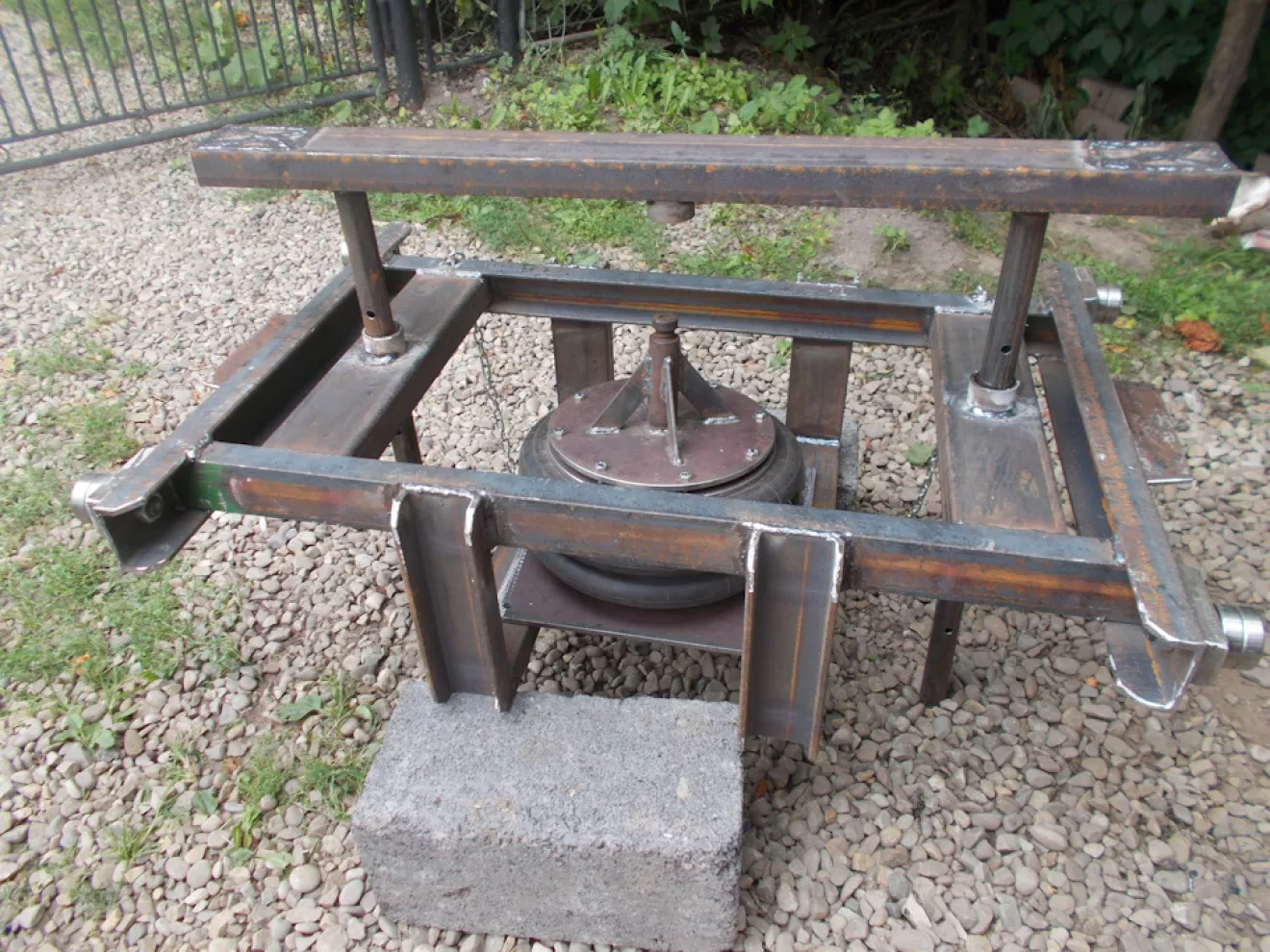

Принцип тот же, только вместо домкрата пневмоподушка, на корпус которой приварен винт от домкрата что дает возможность регулировки высоты подхвата.

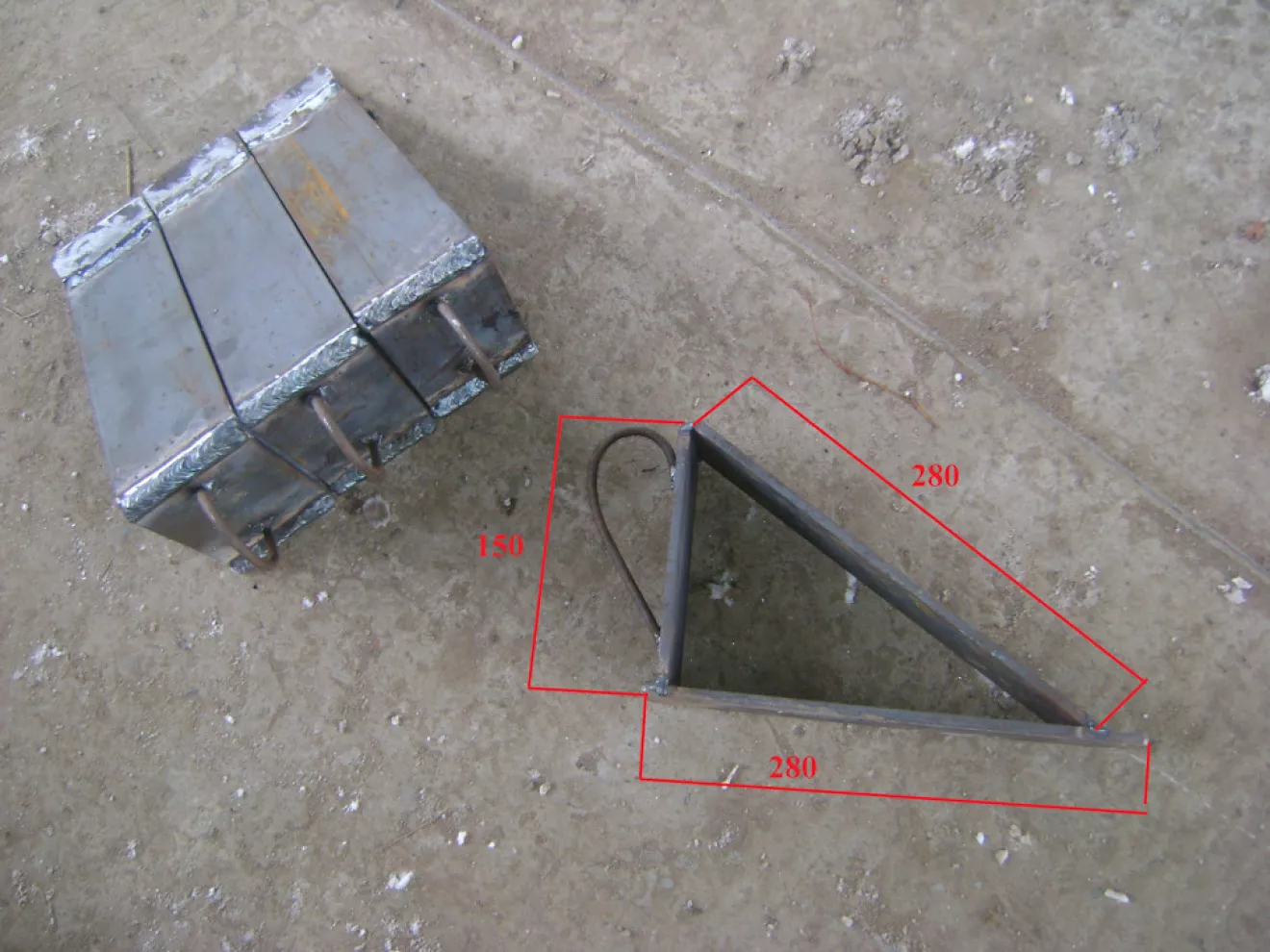

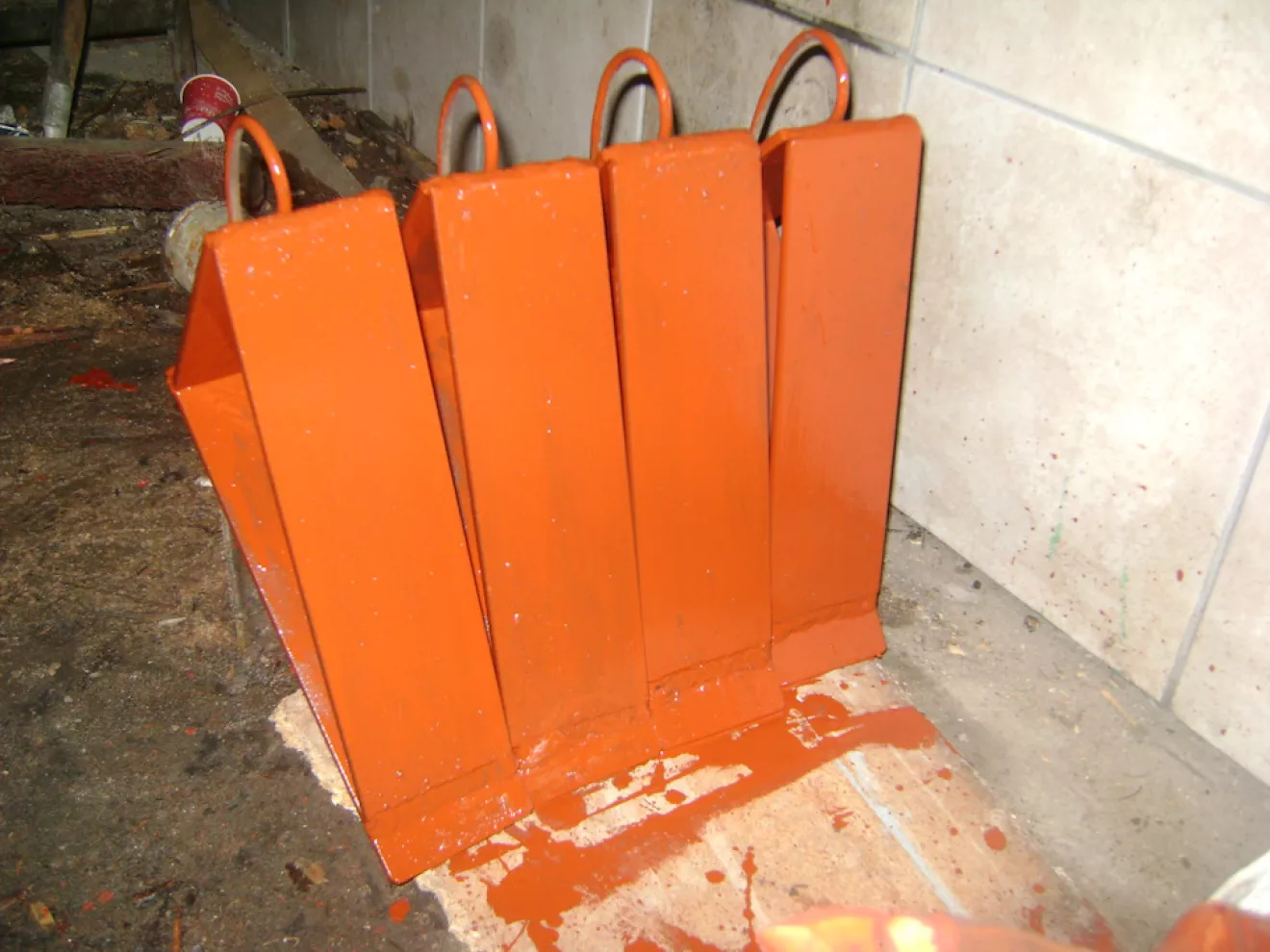

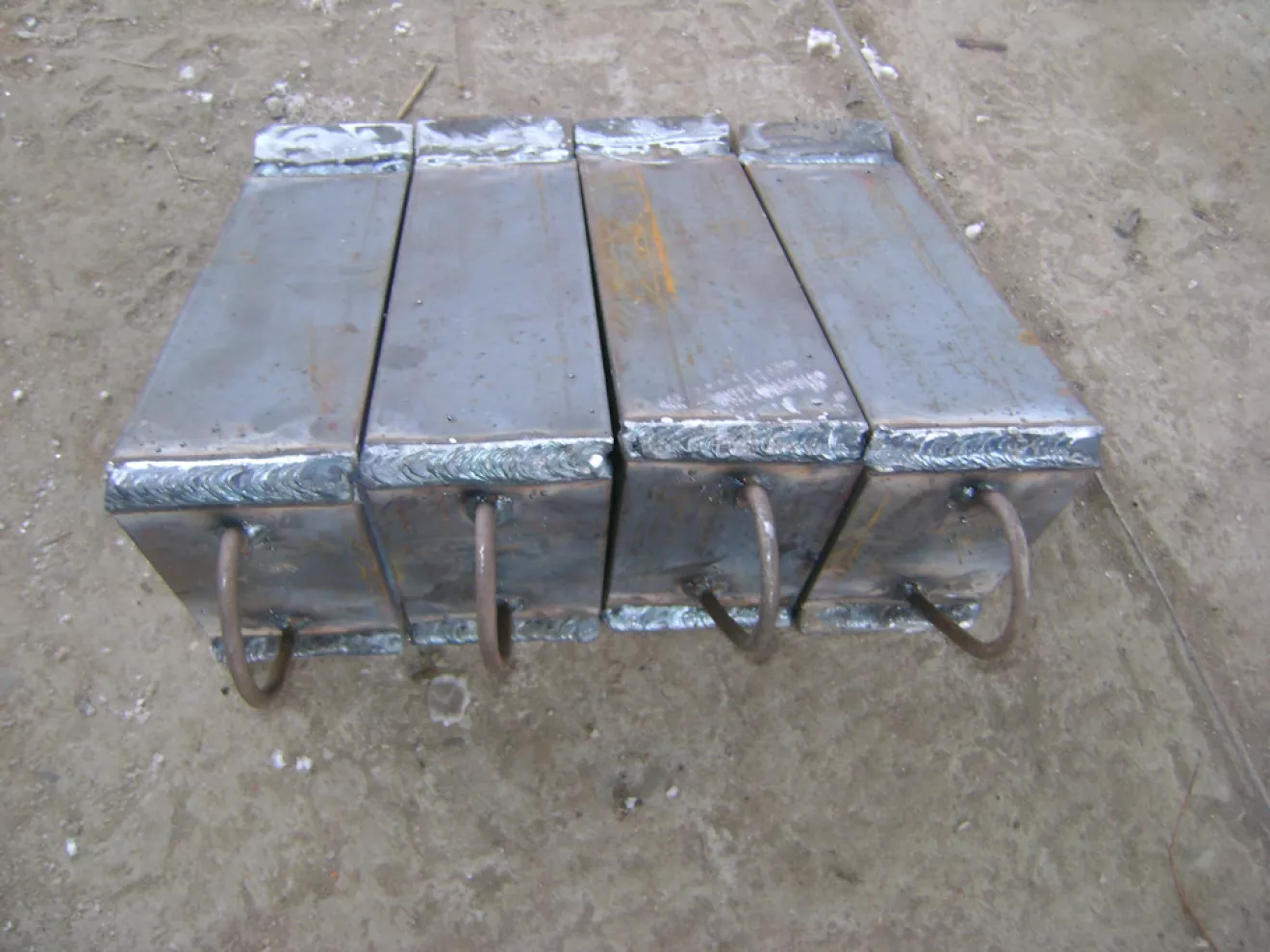

В комплект к траверсе сделал 4 противооткатных башмака . Размер, если рассматривать их как приближение к прямоугольному треугольнику — катеты по 150 и 280мм, гипотенуза 290мм. Материал — полоса 80 мм.

Варилось все это дело 4 мм электродами ESAB и промышленным сварочным трансом, за исключением некоторых мест где использовал П/А.
