Давно не було чогось залізячного у блозі 😁. Сьогодні обговоримо мегакорисну тему, яка буде цікавою для всіх фокусоводів без виключення. Мова піде про "мозок" бортової електрики Ford Focus 3, який керує буквально всім - від банальних двірників до складних систем безпеки та шин даних. Знайомтеся: BCM (Body Control Module), він же блок комфорту, або по-гаражному - просто "бодік" 😊.

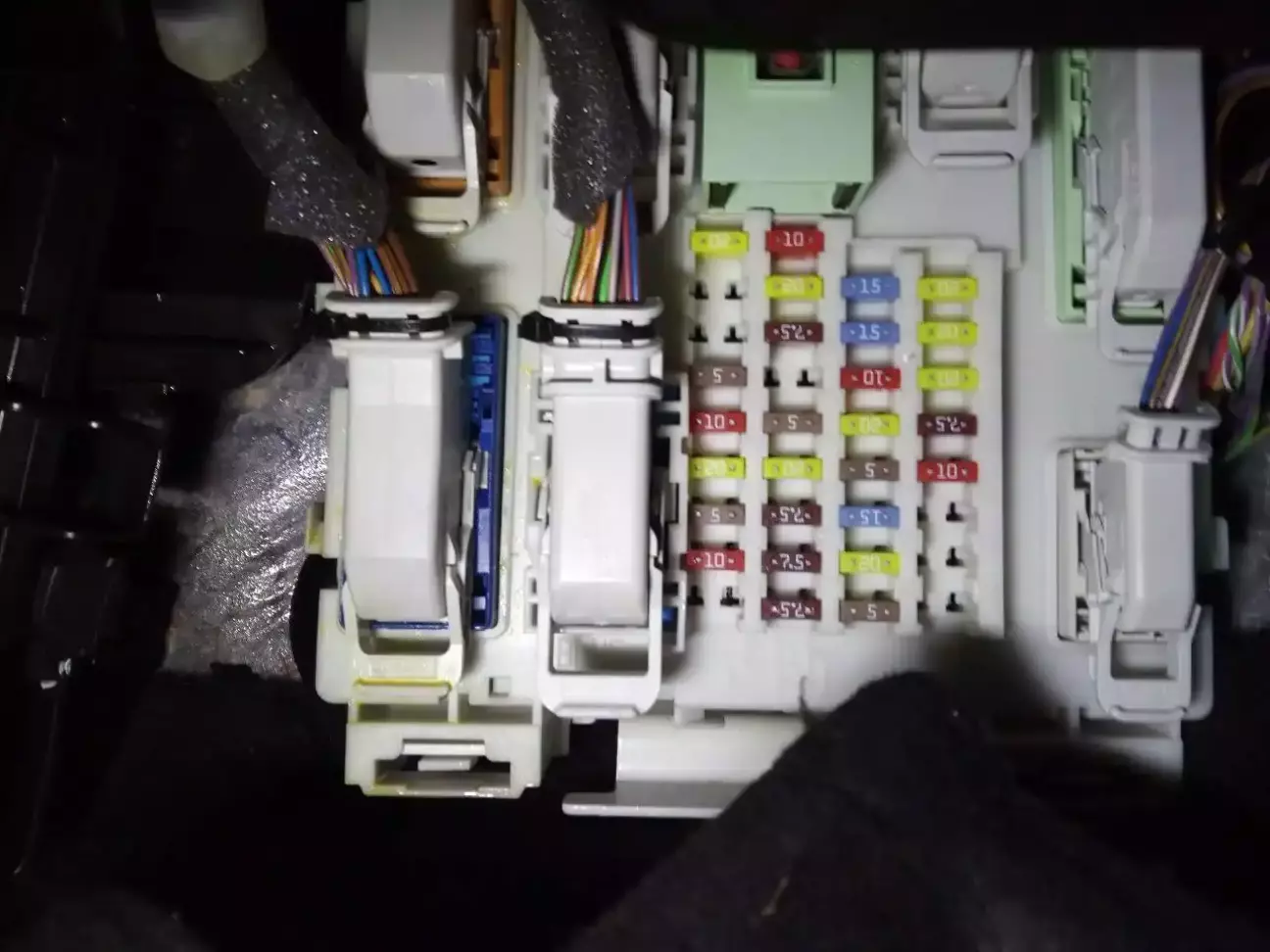

Якщо ви хоч раз заглядали під пасажирський бардачок, то певен, що бачили там вертикально встановлену "коробку" , в яку встромлена купа товстих джгутів проводки - це саме він. Давайте розповім, як цей блок влаштований, чим відрізняються покоління та версії, і яку плату шукати на розборках, щоб не пошитися в дурні при апгрейді власного автомобіля. Буде купа інсайдів та інфи, яку не так-то й легко знайти в інтернеті 😎.
АНАТОМІЯ BCM: ЩО ХОВАЄТЬСЯ ВСЕРЕДИНІ ЗАЛІЗЯКИ?
Якщо говорити просто, BCM у Третьому Фокусі виконує роль головного силового комутатора та "розумного" монтажного блоку. Раніше в машинах за кожну функцію відповідали окремі реле та оберемки дротів. Зараз усе зведено сюди. BCM, мабуть, сміливо можна називати "материнською платою" автомобіля (хто знайомий з ПК, той зрозуміє). Центральна (програмна) конфігурація вашого Ford знаходиться також у BCM. Саме цей блок керує усім, що знаходиться всередині автомобіля та зовнішнім освітленням.
Фізично цей блок складається з двох основних частин:

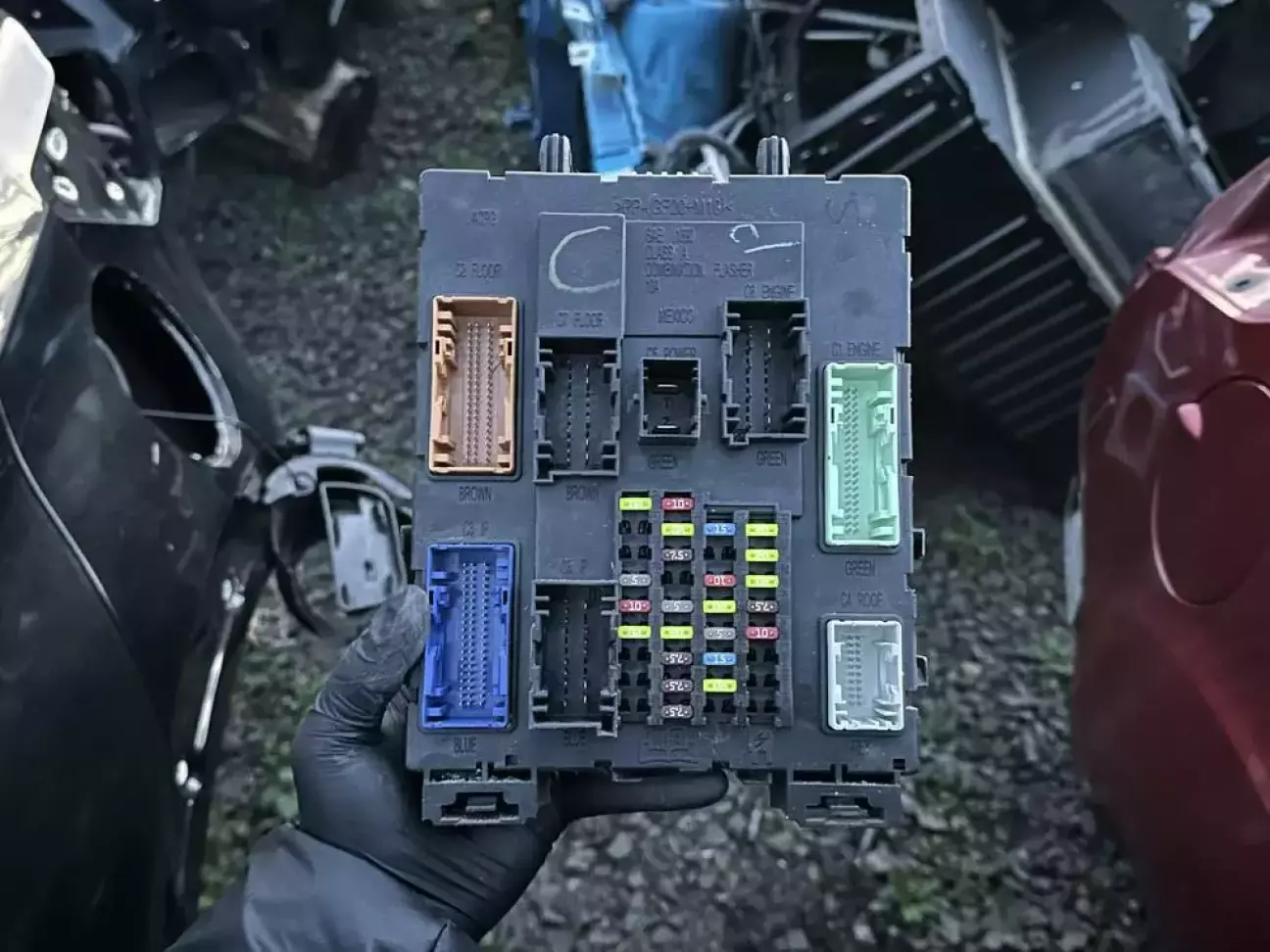

Зовнішня плата: Це те, що ми бачимо, коли заглядаємо під бардачок. Тут розташована солідна частина запобіжників (захищають прикурювач, бензонасос, модулі дверей, світло тощо) та кілька масивних роз'ємів.

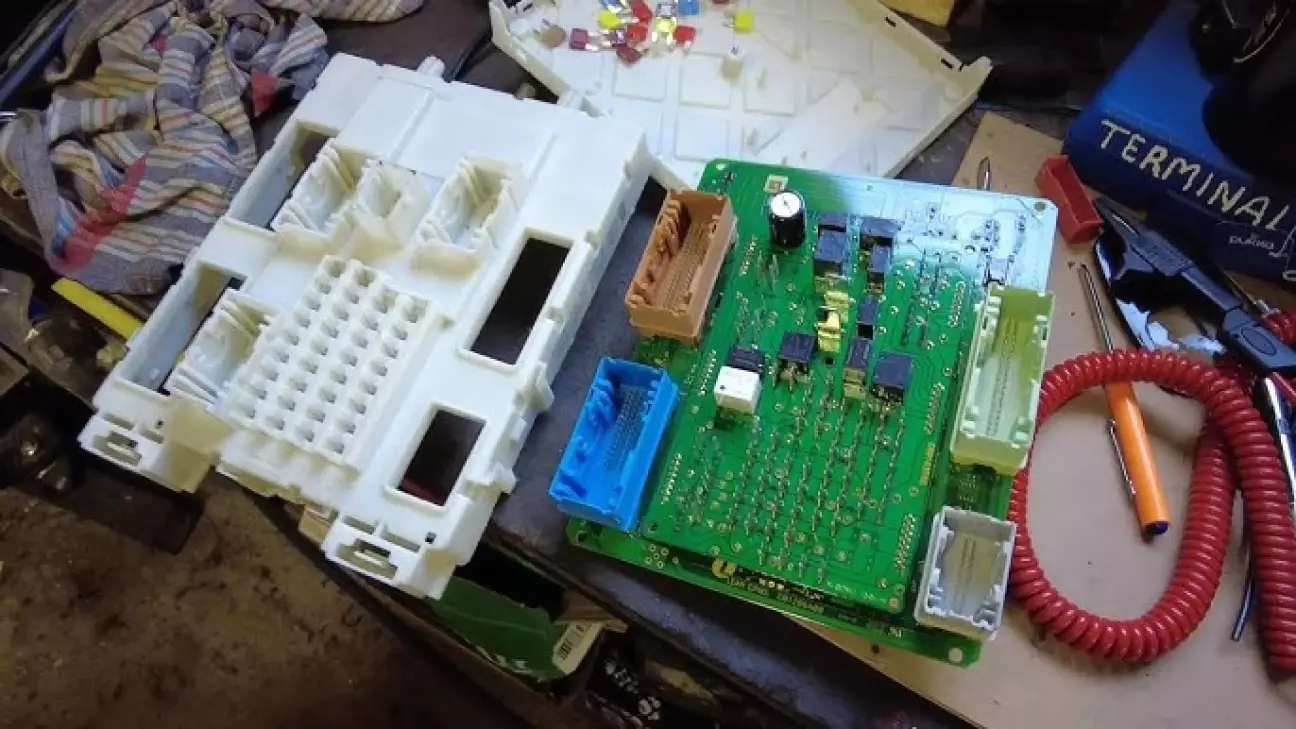

Внутрішня друкована плата: Тут розпаяний той самий мікропроцесор, ключі керування та інтегровані (незнімні) мікрореле. Вони керують силовими споживачами через інтелектуальні транзисторні ключі (так звані smart-ключі). Саме вони вміють "відрубати" живлення на конкретну лампочку чи плафон, якщо там коротнуло, і видати помилку в діагностику замість того, щоб просто спалити запобіжник.
СКЛАДНА ЛОГІСТИКА: ЗА ЩО ВІДПОВІДАЮТЬ РОЗ'ЄМИ BCM?
До блока підключається велика кількість проводів через потужні різнокольорові роз'єми, які розташовані на його передній (лицьовій) стороні. Якщо ви збираєтеся шукати обрив, підкидати нову проводку для туманок чи парктроніків, вам обов'язково треба знати, який штекер куди йде.
Ось узагальнена розкладка по основних великих роз'ємах BCM Ford Focus 3:

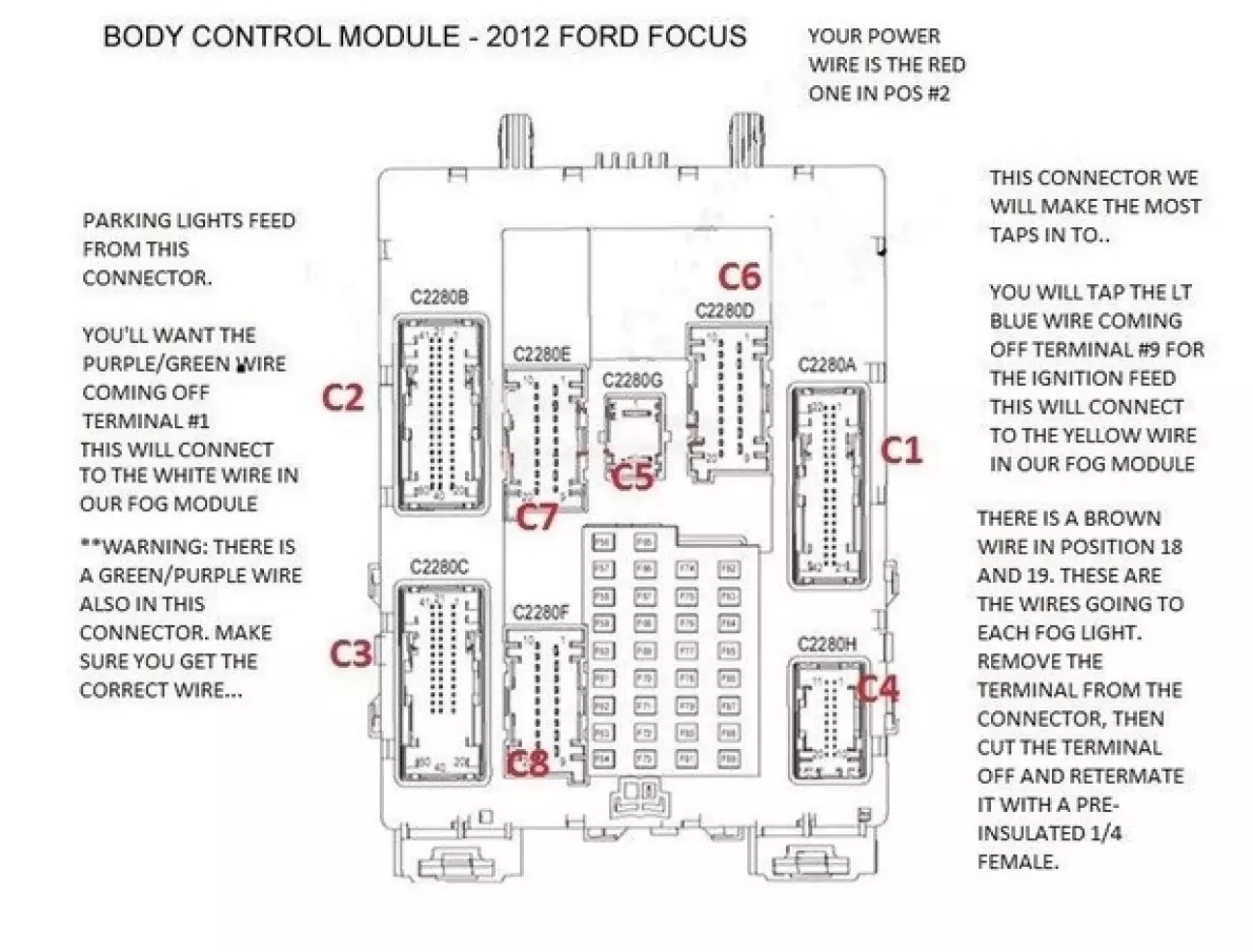

Роз'єми ВСМ
Роз'єм C2: Великий джгут кузова з індексом "FLOOR". Він відповідає за задню частину автомобіля та логіку дверей. Сюди підключені задні габарити, стопи, задні протитуманки, кінцевики всіх дверей та багажника, апаратні замки дверей, датчик рівня палива та моніторинг сліпих зон (BLIS).
Роз'єм C3: Головний інтерфейсний роз'єм торпеди з маркуванням "IP" (Instrument Panel). Це центральна артерія для керування: сюди підключена кнопка Старт/Стоп (і її індикація), замок запалювання, педаль гальма, кнопки керма, кнопка аварійки, а головне - високошвидкісна шина HS-CAN та LIN-лінії на блок світла й електрозамок керма.
Роз'єм C4: Роз'єм з індексом "ROOF", який повністю керує дахом та верхньою панеллю. Через нього заживлені люк, дзеркало з автозатемненням, датчик дощу, датчик об'єму в салоні (штатна сигналізація) та плафон вимикача освітлення.
Роз'єм C5: Має маркування "POWER". Це головний вхід живлення всього блока BCM. Містить лише два товстих контакти, куди приходять постійні +12В безпосередньо від акумулятора через потужні підкапотні запобіжники на 50А.
Роз'єм C6: Силовий підкапотний роз'єм світла та омивачів ("ENGINE"). Саме звідси йде живлення на ближнє та дальнє світло (ліве/праве), денні ходові вогні (ДХО), передні протитуманки та безпосередньо на моторчики переднього та заднього омивача скла.
Роз'єм C7: Має індекс "FLOOR". Керує силовими реле центрального замка (блокування/розблокування, подвійне замикання), живленням паливного насоса, відкриттям багажника, а також лампами заднього ходу та плафоном освітлення багажника.
Роз'єм C8: Ще один салонний роз'єм з індексом "IP". Забезпечує силове живлення основних модулів кабіни: прикурювача, приборки, блока клімату (пічки), підігріву сидінь, блока адаптивного круїзу та системи PATS (іммобілайзера) в замку запалювання.

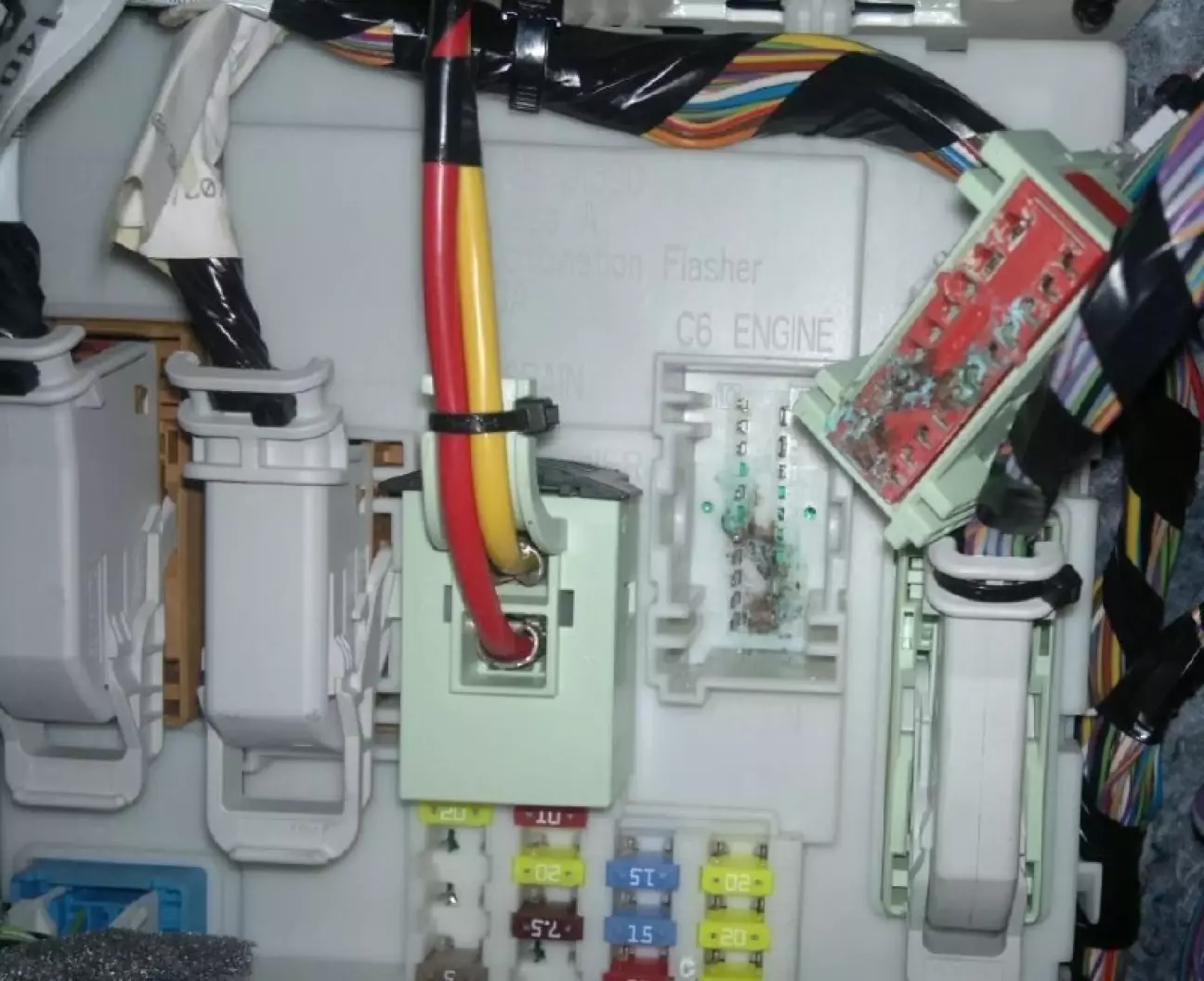

⚠️ Підступна болячка старих Focus 3: Фокус має один дуже підступний конструктивний прорахунок. З часом на автівках 12-14 років випуску може почати протікати сальник моторчика омивача скла. Рідина під тиском просочується крізь сам роз'єм моторчика і завдяки капілярному ефекту мігрує всередині дротів (прямо під ізоляцією, як по венах) в сторону салону. Кінцева зупинка цієї подорожі - роз'єм C6 на блоці BCM. Блок починає гнити зсередини, контакти зеленіють, і в машині починається справжня чортівня: вона може не глушитися з кнопки, хаотично блимати світлом або сипати гірляндами помилок. Періодично перевіряйте роз'єм моторчика омивача та C6, вони мають лишатися сухими (а ще краще - замініть превентивно насос на модернізований, якщо ваша автівка у зоні ризику)!
ШЛЮЗ ТА АРХІТЕКТУРА: ЯК BCM ПОВ'ЯЗУЄ МАШИНУ ДОКУПИ
Ford Focus 3 - це справжній комп'ютер на колесах. В автівці одночасно використовуються аж сім систем шин передачі даних:
Високошвидкісні шини (500 кбіт/с):
Средньошвидкісні шини (125 кбіт/с):
Локальні та діагностичні лінії:
Щоб уся ця мережа працювала синхронно, передбачено два головних шлюзи (Gateway): Блок BCM та Щиток приладів. Вони обидва працюють "перекладачами" між високошвидкісними (500 кбіт/с) та середньошвидкісними (125 кбіт/с) потоками даних.
💡 Важливий інсайд для діагностів: Загалом по цих шинах розкидано аж 12 нагрузочних опорів (термінаторів), і якщо ви колись будете шукати проблему в мережі, тримайте повну мапу:
Основна HS-CAN: 2 резистори по 120 Ом (в BCM та в мізках двигуна PCM). На OBD-роз'ємі (контакти 6 і 14) вони дають чіткі 60 Ом. Якщо один блок відпаде - замір покаже 120 Ом. Середньошвидкісна MS-CAN: 2 резистори вбудовані в BCM та щиток приладів. Замір на OBD (контакти 3 і 11) має так само показати 60 Ом. Мультимедійна шина: 2 резистори заховані в щитку приладів та в магнітолі (відвід можна перевірити через контакти 1 і 8 на DLC). Лінія RCM ↔ ABS: 2 окремі резистори встановлені безпосередньо в цій ланці зв'язку. Службова HS-CAN: 2 резистори поділені між блоком радара попередження та модулем наближення. Службова MS-CAN: Останні 2 резистори повністю сховані всередині BCM, тому з боку діагностичного роз'єму DLC опір цієї лінії ви не виміряєте.
ЕВОЛЮЦІЯ ДОРЕСТАЙЛУ: BV6T ПРОТИ DV6T ТА ТОНКОЩІ ПРОШИВКИ

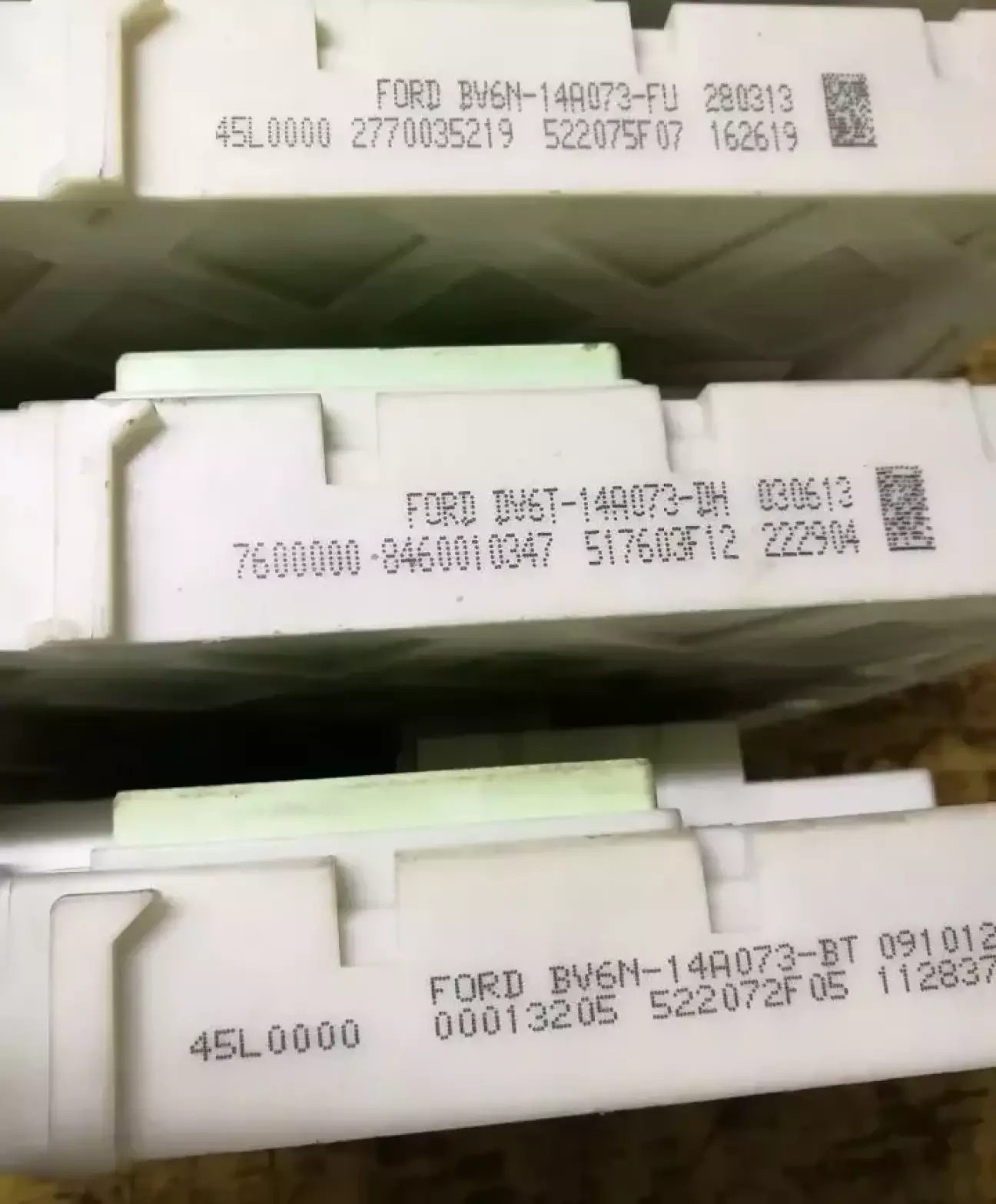

Коли ми говоримо про дорестайлінгові Фокуси, за префіксом у номері деталі можна одразу зрозуміти, з чим ви маєте справу:
Блоки серії BV6T (моделі 2011–2012 років): Найстаріша і відверто найслабша архітектура. Вони мають обмежений об'єм пам'яті процесора і слабку апаратну базу. Якщо у вас машина 2012 року з таким блоком, ви сильно обмежені в плані програмних експериментів.
Блоки серії DV6T (моделі 2013–2014 років): Це так званий "міжрест". Блок отримав оновлене залізо та більше пам'яті.
💻 Головна фішка для тюнінгу: Блоки DV6T апаратно настільки вдалі, що їх можна без проблем перепрошити рестайлінговою прошивкою! Навіщо це треба? Наприклад, якщо ви ставите в дорест якісь окремі блоки від рестайлу і хочете уникнути купи хронічних помилок у діагностиці через розсинхронізацію протоколів. А от старі блоки BV6T рестайловий софт не перетравлюють взагалі - при спробі залити туди свіжу прошивку ви гарантовано отримаєте "цеглину".
ЧОТИРИ ВЕРСІЇ BCM: ЩО ВМІЄ ВАШ БЛОК?
На заводі у Фокуси ставили чотири різні версії BCM за рівнем "нафаршированості". Оскільки Driver.top не дуже дружить із таблицями, розпишу їх просто текстом - так зручніше звірятися під час пошуку на розборці.
Версія B (Мінімальна комплектація, маркування закінчується на -Bx): Базовий рівень для комплектацій Trend чи Ambiente. Забезпечує роботу положення II замка запалювання, центрального замка, інтегрованого радіоприймача, денних ходових вогнів (ДХО), передніх та задніх протитуманок, а також системи двірників та датчика дощу.
Версія D (Середня комплектація, маркування закінчується на -Dx): Найчастіше зустрічається на комплектаціях Trend+. Вміє все те саме, що й версія "B", але сюди додано штатну протиугінну сигналізацію та таку мегакорисну опцію, як обігрів лобового скла.
Версія E (Максимальна комплектація, маркування закінчується на -Ex): Рідна стихія комплектації Titanium. Тут є абсолютно все: кнопка Старт/Стоп замість замка, функція подвійного блокування дверей, омивач фар, моніторинг сліпих зон (BLIS), люк у даху, електронний замок рульової колонки, адаптивний круїз-контроль, система Старт/Стоп двигуна та електромагніт блокування селектора автомата (АКПП).
Версія F (Висока комплектація, маркування закінчується на -Fx): Топовий варіант, дуже схожий на версію "E", але заточений під специфічні екологічні та трансмісійні конфігурації (наприклад, поєднання системи європейського Старт/Стоп та робота PowerShift).
☝️ Лайфхак для закупівлі: Якщо ваш BCM "накрився" або ви глобально дооснащуєте машину - шукайте виключно Версію E. Форд офіційно постачає її як універсальну запчастину максимальної комплектації, яка повністю перекриває та замінює будь-яку молодшу версію. Повна маркировка такого блоку для дорест Focus 3 буде: DV6T-14A073-Ex, де х - будь яка літера латинського алфавіту.
НОМЕРИ БЛОКІВ ПІД РЕСТАЙЛІНГ (Focus 3 FL)
Якщо ви є власником рестайлінгового Фокуса (з 2014 року і молодше) або робите повний рест-свап електрики, дорестайлові номери вам не підійдуть. Для рестайлу шукайте блоки з наступними індексами:
F1ET-14A073-xx - стандартні блоки для європейського рестайлу.
GV6T-14A073-xx - пізніші блоки (ближче до 2016-2017 років), які ставилися на свіжіші машини та йшли як офіційна заміна застарілих рестайлових ревізій.
Тут логіка з літерами на кінці (-Bx, -Dx, -Ex) працює точно так само, тому для максимуму опцій шукаємо блоки з буквами E або F наприкінці коду.
ЧИ ОДНАКОВІ БЛОКИ BCM ДЛЯ ВСІХ FORD'ІВ
Звісно ж, ні. Кожна платформа Ford має свої особливості. Focus та Kuga побудовані на споріднених платформах, тому окремі версії BCM мають схожу апаратну базу. У певних випадках можливе встановлення блока з Kuga на Focus, але така модифікація потребує переробки проводки та подальшого конфігурування. Для Fiesta використовуються зовсім інші блоки, а для Mondeo - власні модифікації BCM.
☝️ Окремо варто згадати й про різницю між блоками однієї моделі авто для різних ринків збуту. Так, BCM того ж Focus 3 з Північної Америки та з Європи суттєво відрізняються функціонально (та навіть зовні), що має свої нюанси при підборі запчастин для різних автомобілів. Причина проста: різні вимоги до освітлення, систем безпеки, екологічних норм та комплектацій.
АВАРІЙНИЙ РЕЖИМ
Фордівські інженери заклали в систему резервні ланцюжки на випадок, якщо в BCM під час руху повністю "ляже" мікропроцесор або зникне живлення на основних магістралях. Машина у жодному разі не має стати некерованою брилою на трасі.
Для цього в блоці реалізовано апаратний аварійний режим. Якщо нещастя трапилося на ходу (запалювання було увімкнене), BCM за 120 мілісекунд переходить на резервну схему роботи і примусово залишає активними життєво важливі функції:
Двірники (будуть махати на низькій швидкості);
Ближнє світло фар (горітиме постійно);
Стоп-сигнали та габарити;
Звуковий сигнал.
Все інше згасне, але ви зможете безпечно доїхати до узбіччя чи найближчого сервісу вночі та в дощ. Деактивується цей режим натисканням кнопки Старт/Стоп або вимкненням запалювання. Резервна конфігурація ВСМ зберігається в панелі приладів вашого автомобіля - ось чому завжди важливо тримати її в актуальному стані!
***
Нв цьому наче й все. Сподіваюся нічого не забув 😁. Якщо вам сподобалася інформація, викладена у цьому блозі, і є бажання подякувати за час витрачений на її збір та викладення - ви завжди можете зробити це, пригостивши мене чашечкою запашної львівської кави ❤️|🤝.
