Spreadtrum SC9853i. Коли трава була зеленішою.

Навігація по моєму блогу тут: https://driver.top/user/8465/

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Так як попердній допис отримав необхідні 35 лайків, можна опублікувати нового і отримати вже 40😀

З архівного. Відносно простий ремонт, але у вигляді квесту. Приїхало ось таке, під ваг. Звісно, я ввімкнув то спочатку, бо була скарга на чорний екран, тобто її вмикали неробочу, гірше ми вже не зробимо.

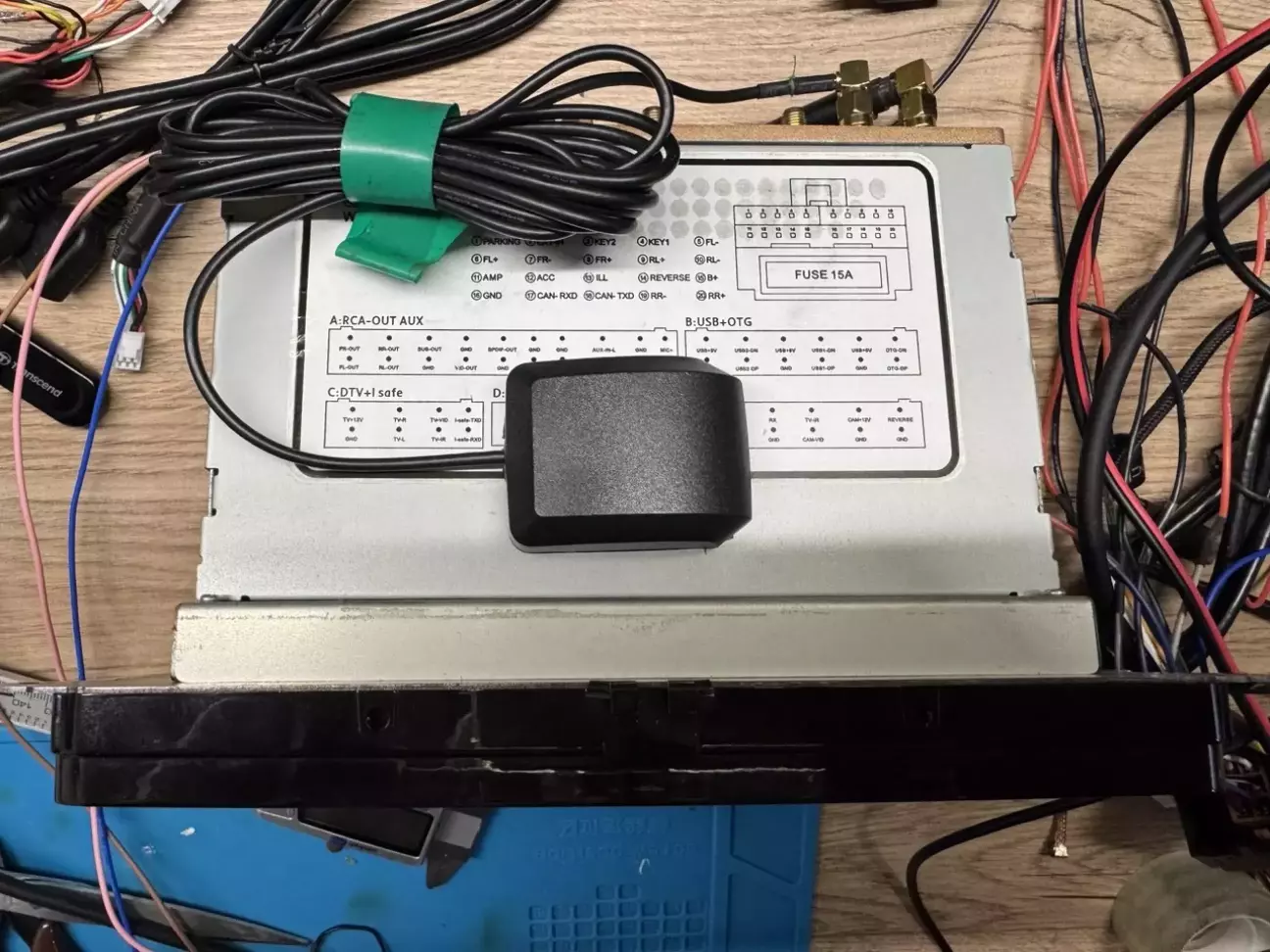

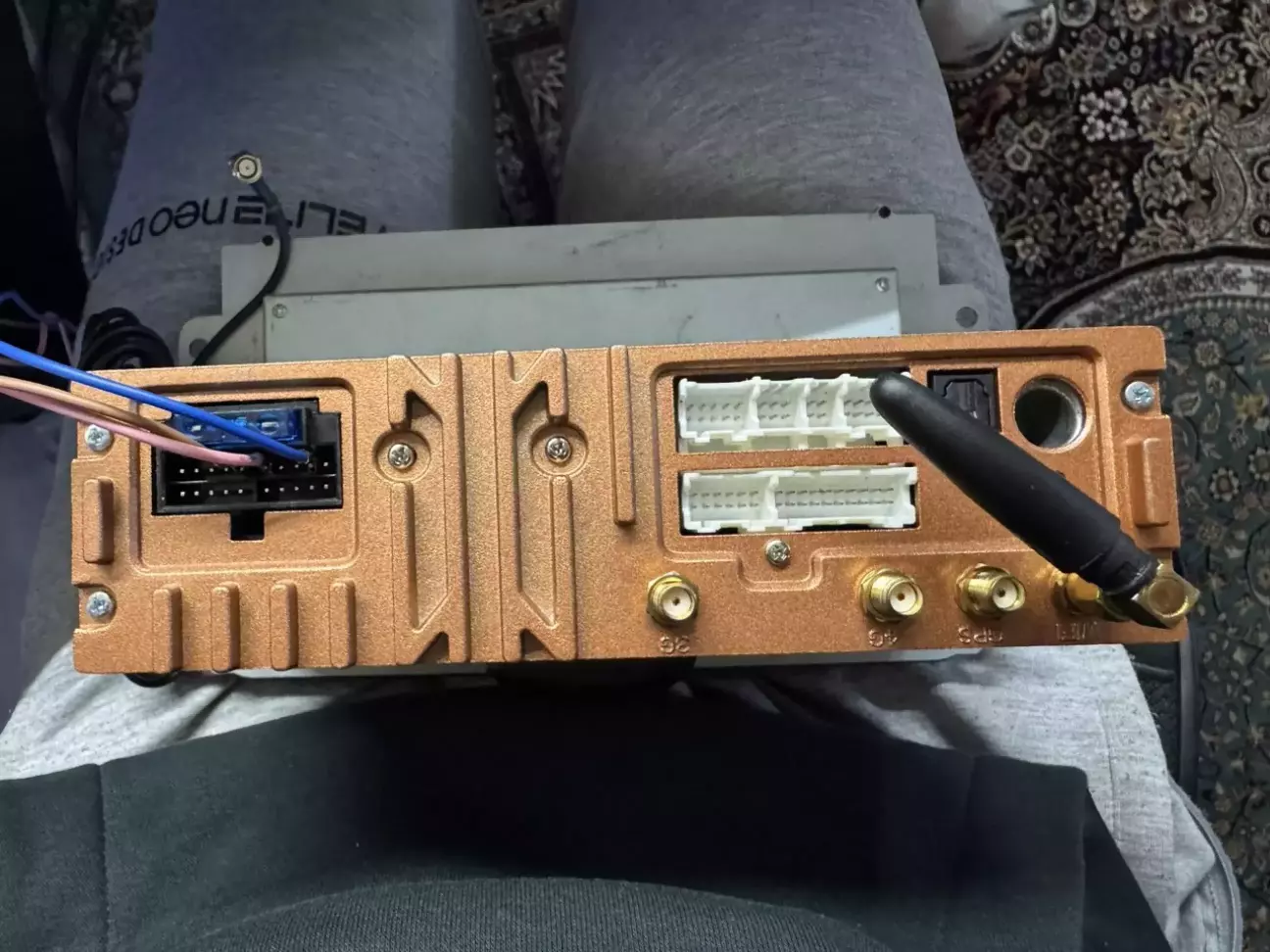

Силовий інтерфейс древній, не такий, як у сучасних магнітолах. Розбираємо, бо взагалі не ясно з якого боку до неї підходити.

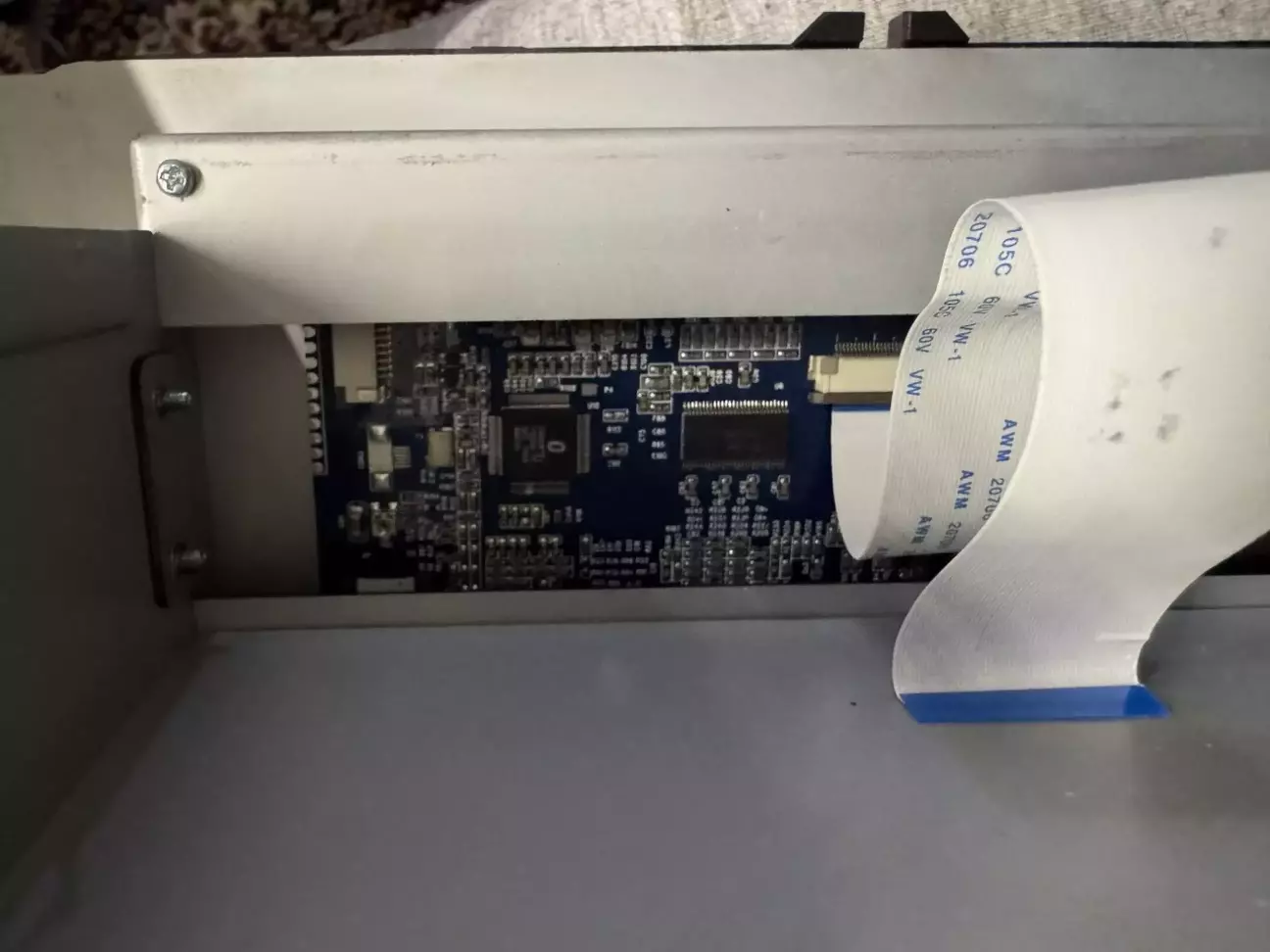

В дисплеї окрема плата, що ним керує, дисплей 9 дюймів 1024х600 точок.

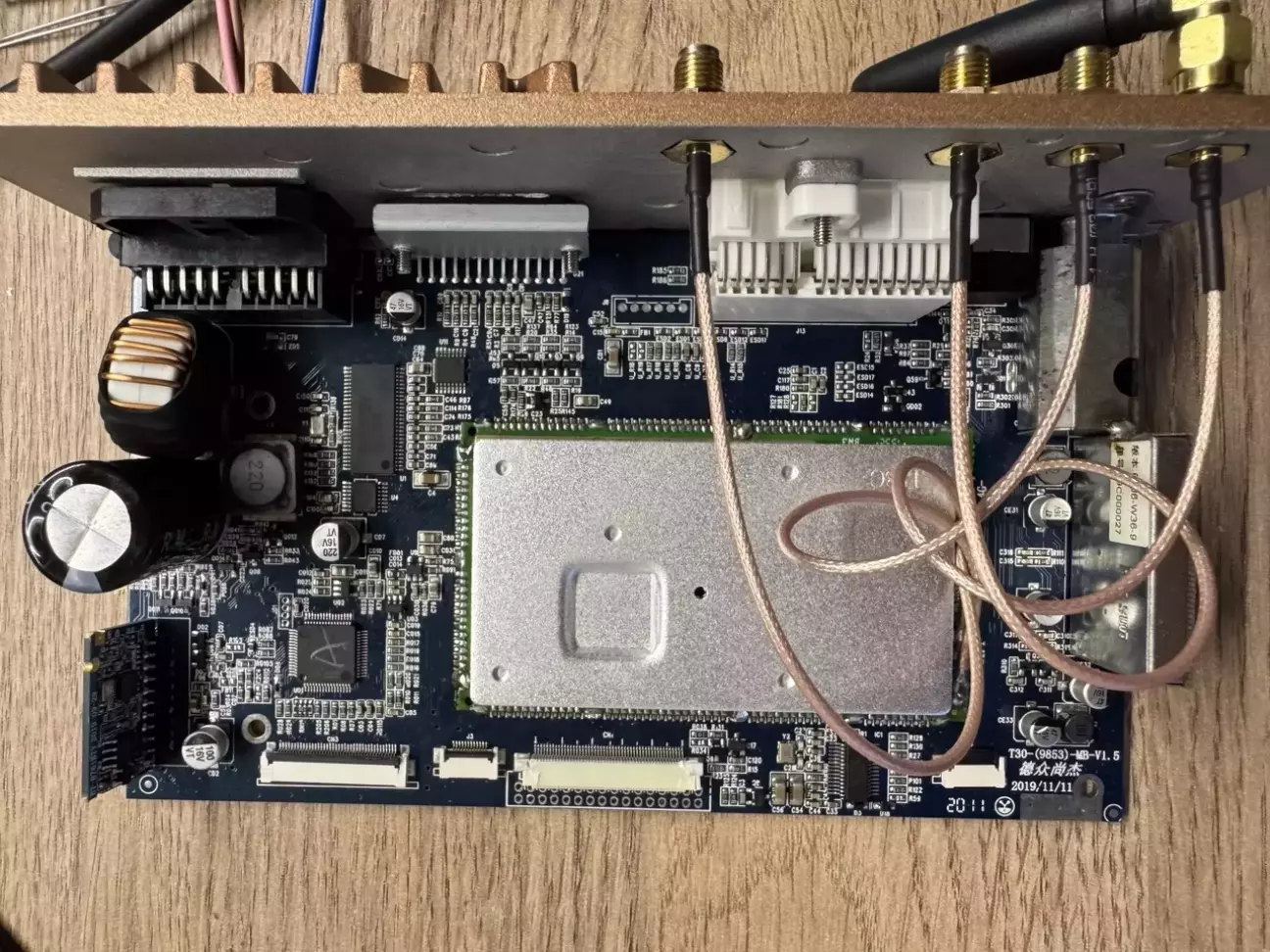

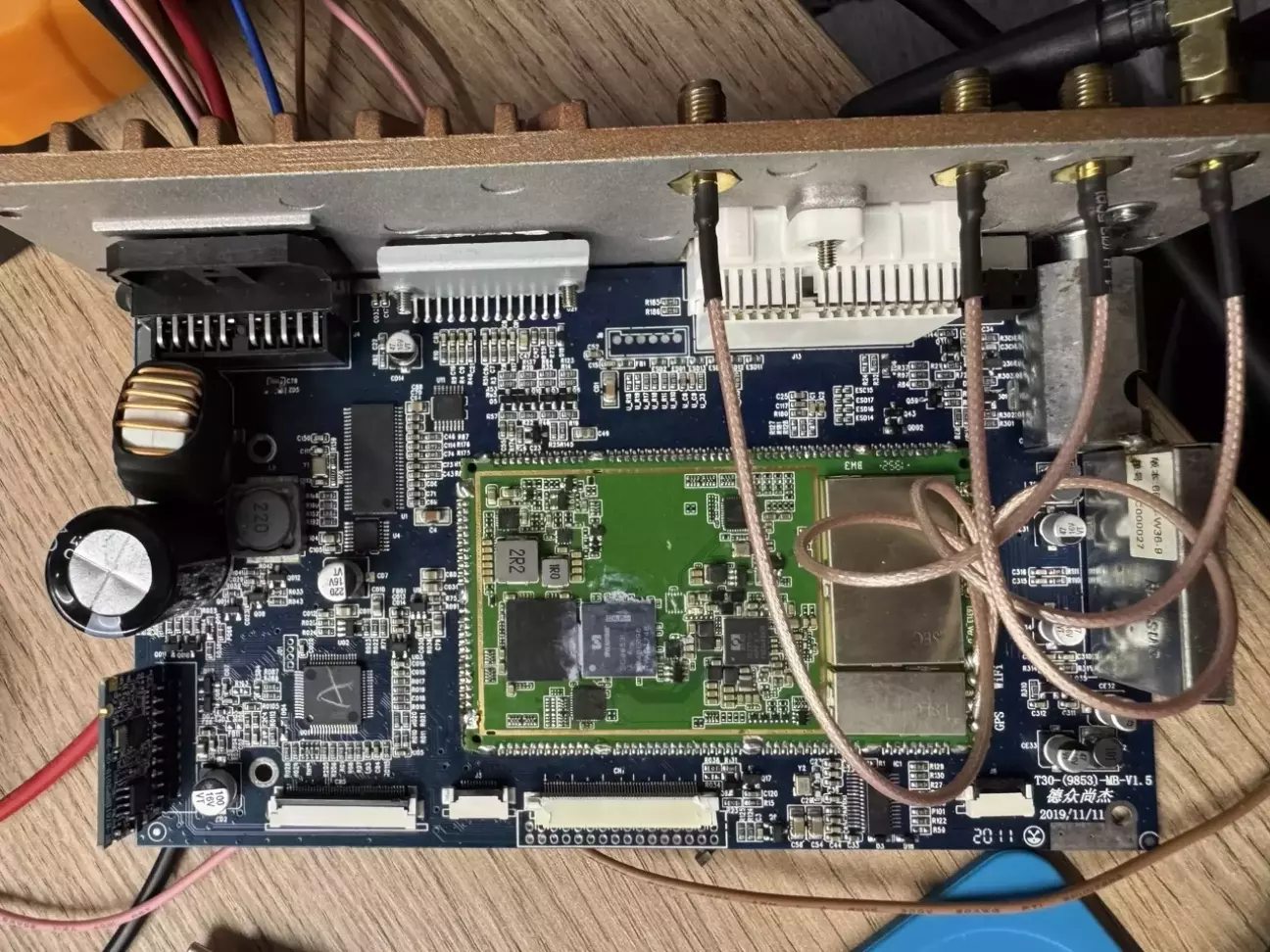

Загальний вигляд плати, все цікаве з цієї сторони.

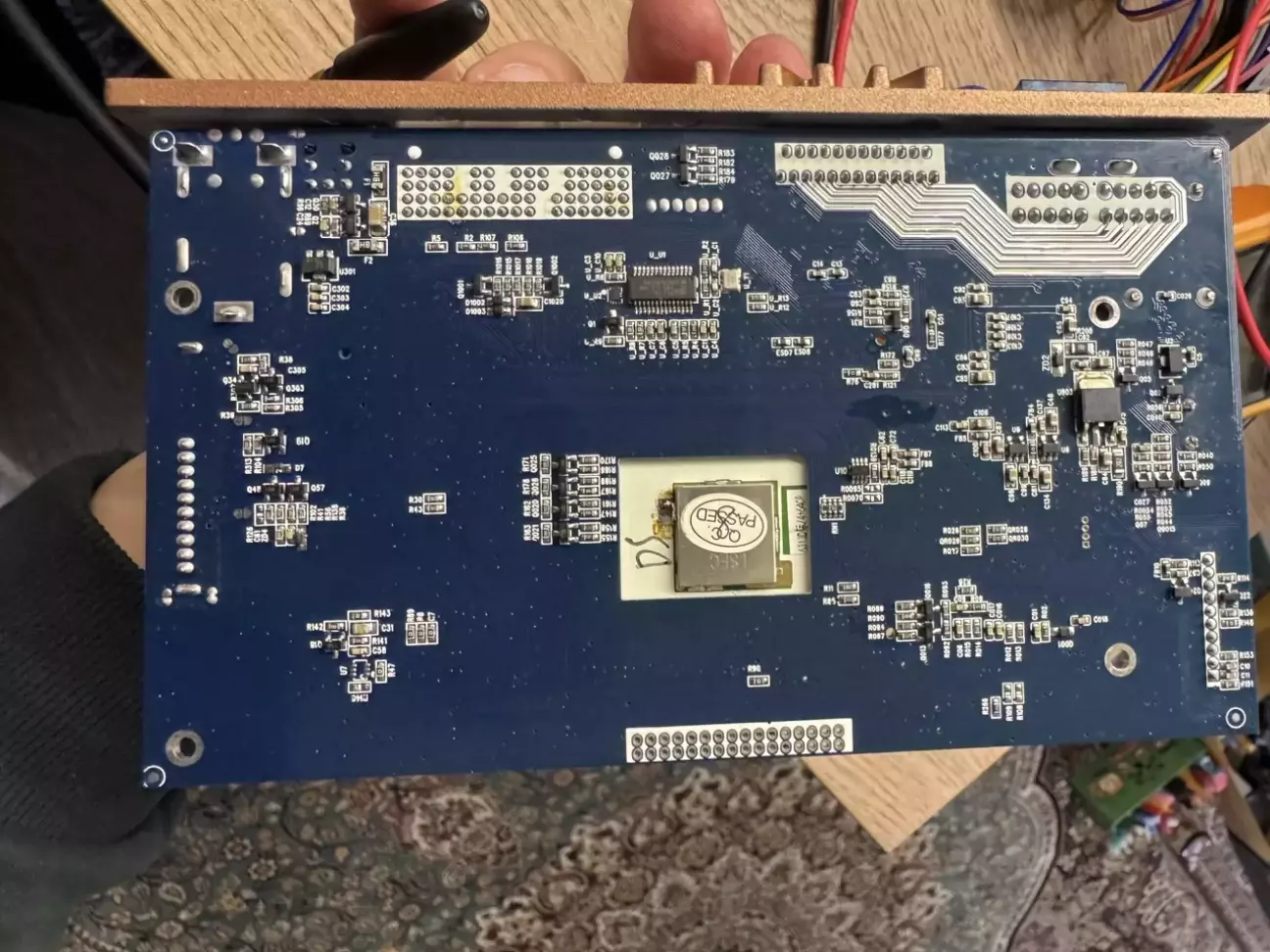

З іншої тільки одна мікросхема нас може зацікавити.

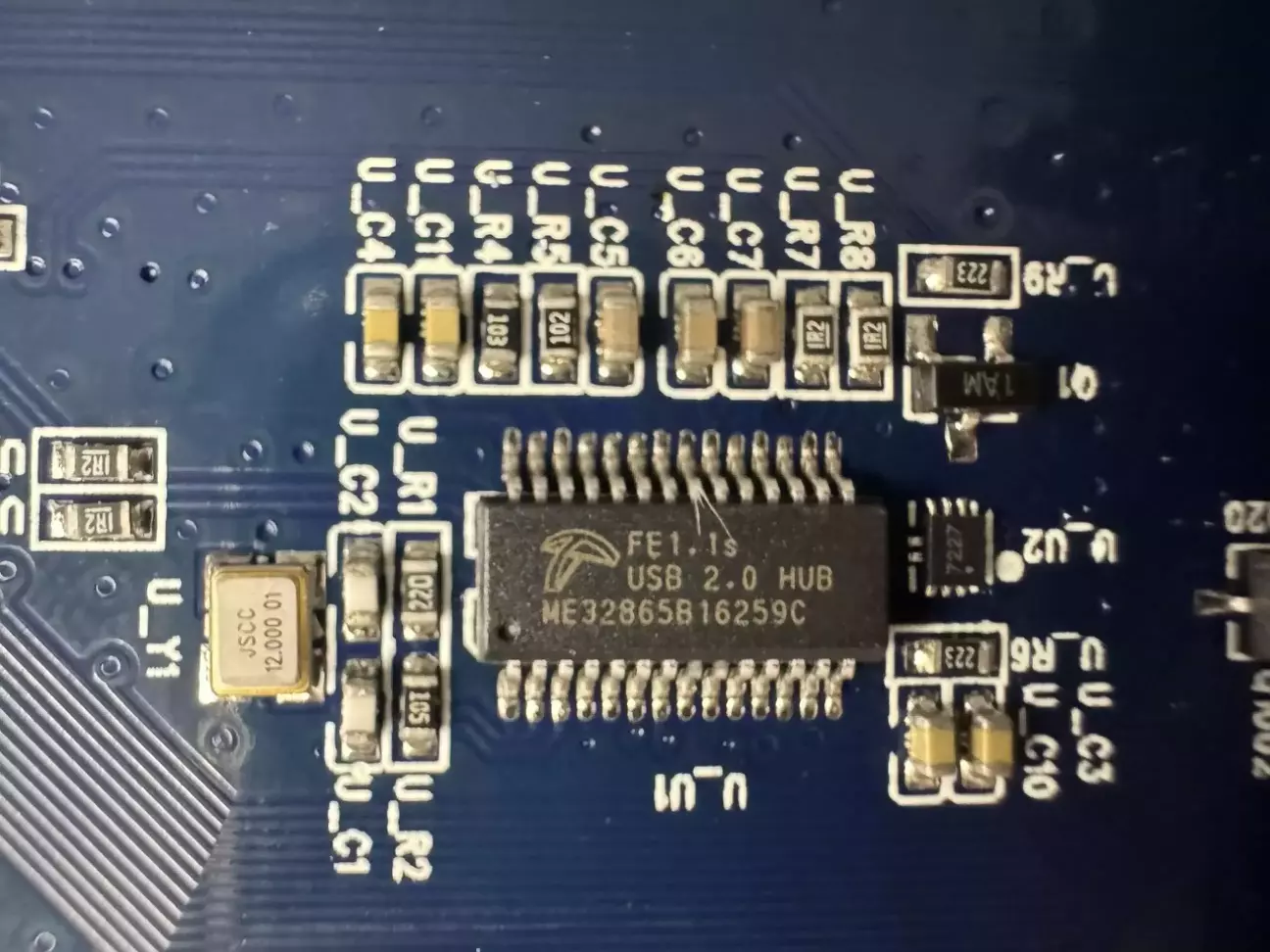

Це USB hub Fe1.1 USB 2.0

Відпаяв кришку, щоби побачити процесор. Spreadtrum SC9853i.

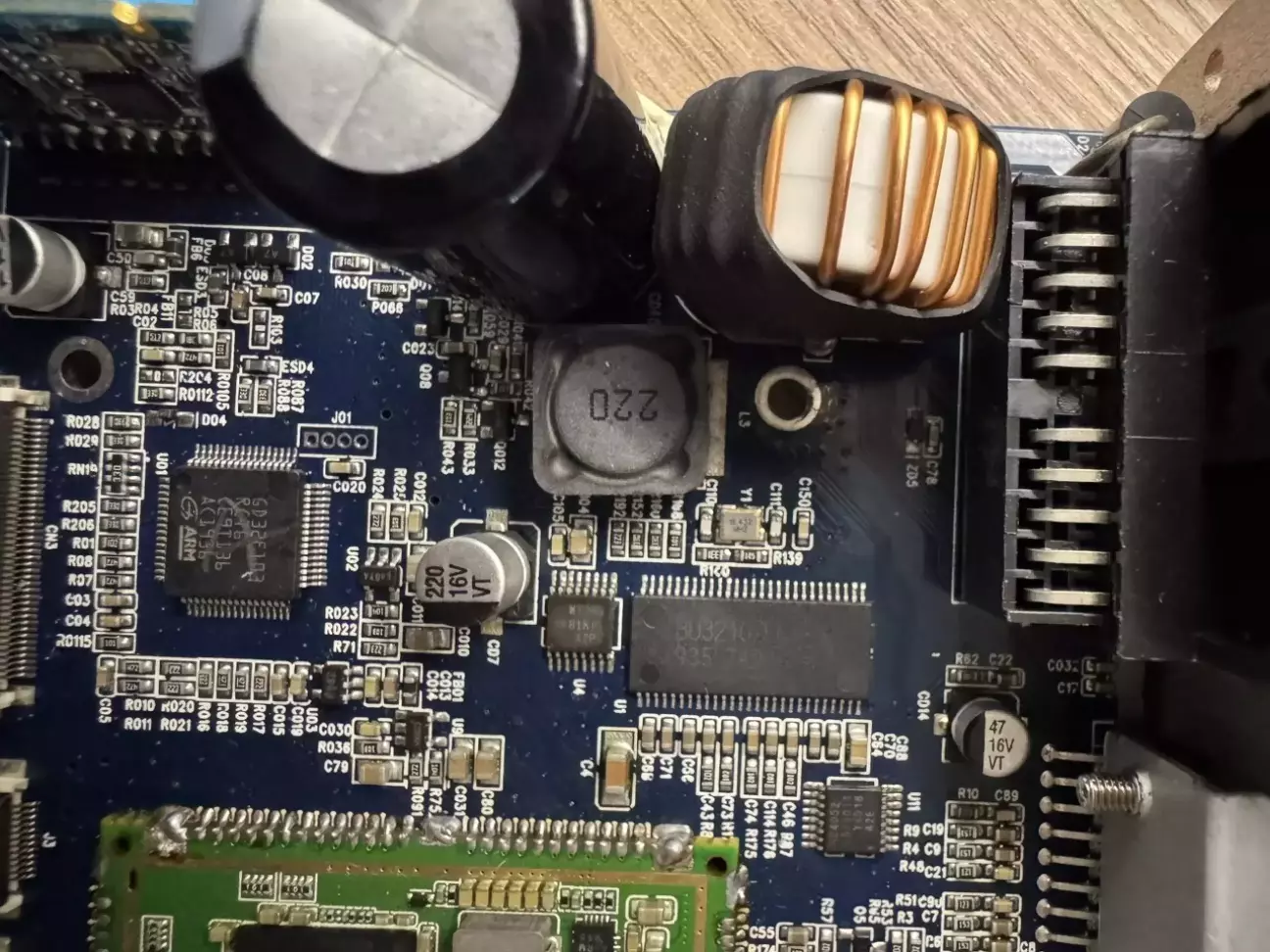

MCU стандартна від GD, DSP BU32107, конденсатор 6800 мкФ, TDA7851l в якості підсилювача (без фото, але треба сказати теж).

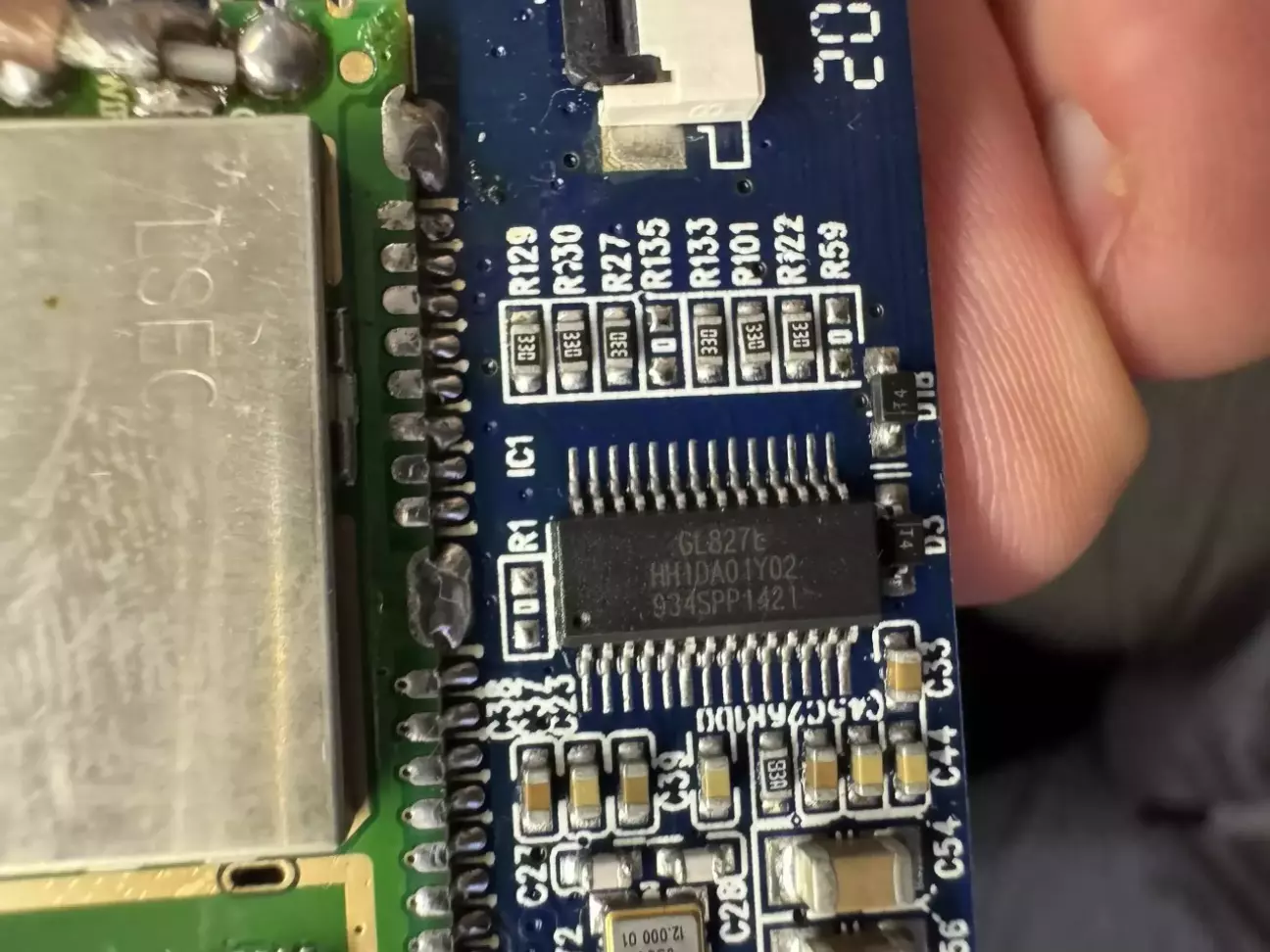

Тут є GL827b, котрий є мікросхемою, що керує картрідерами SD-карт в панельці.

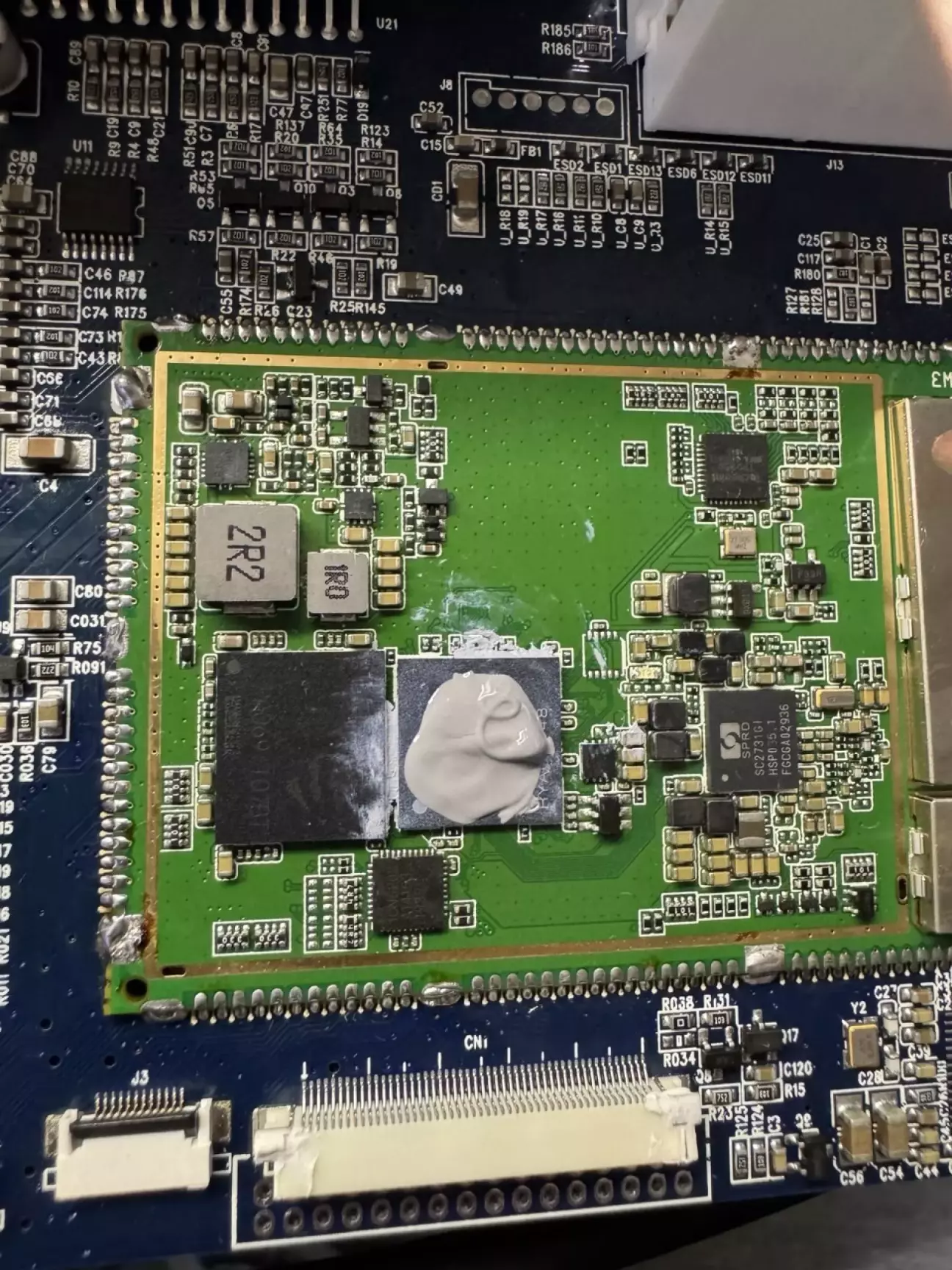

Так як процесор ідентифікований, робимо обслуговування, освіжаємо термопасту на процесорі і збираємо все в кучу.

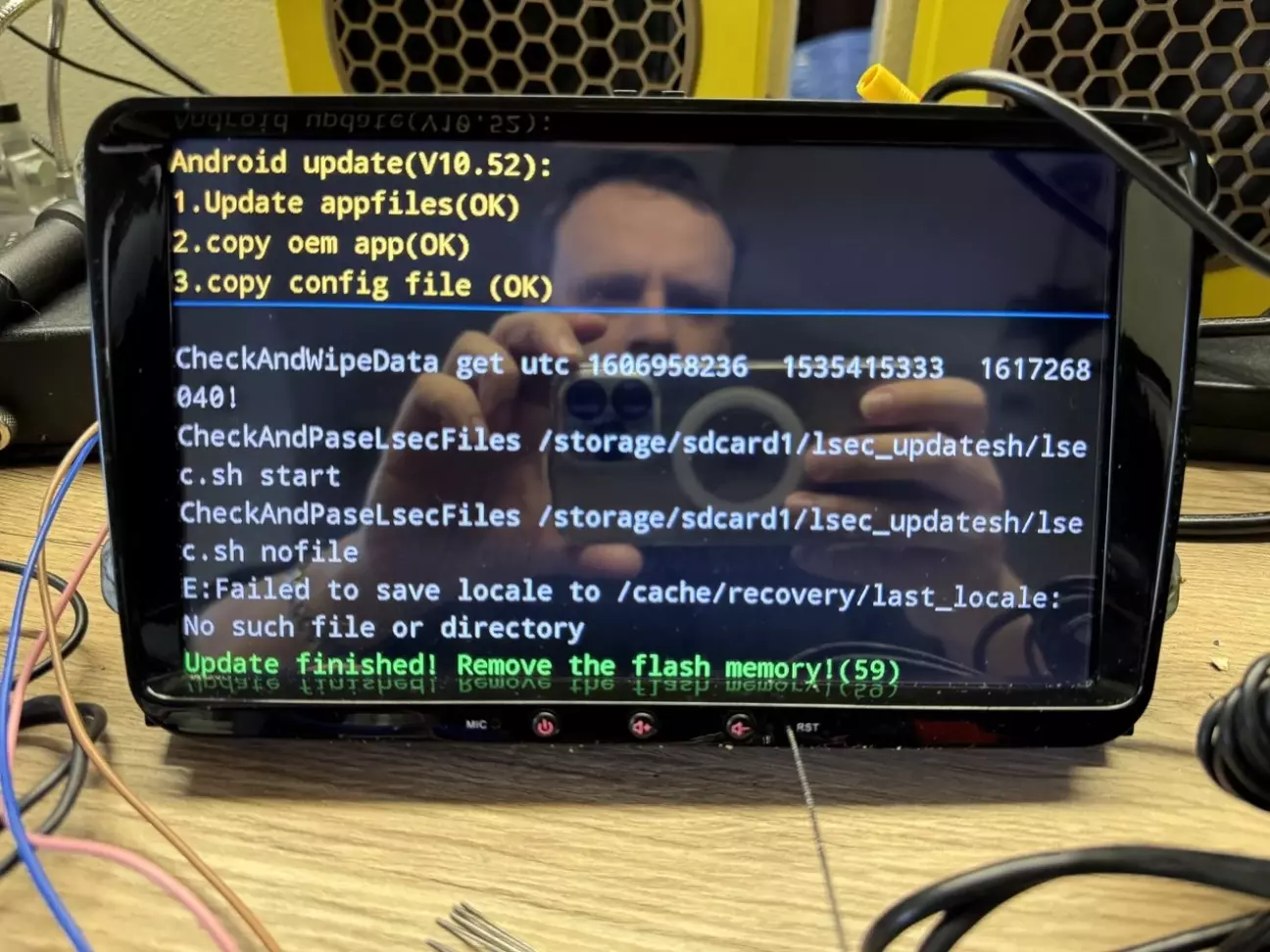

Поки все розібране було, перевірив, нічого не відригнуло явно, тому знаючи процесор, шукаємо прошивку, але точної відповідності немає, тому беремо що є, і робимо з неї завантажувач і скрипт для скидання магнітоли на завод, оскільки для цього процесора це типовуха - піти в кому від закінчення місця чи битого файлика.

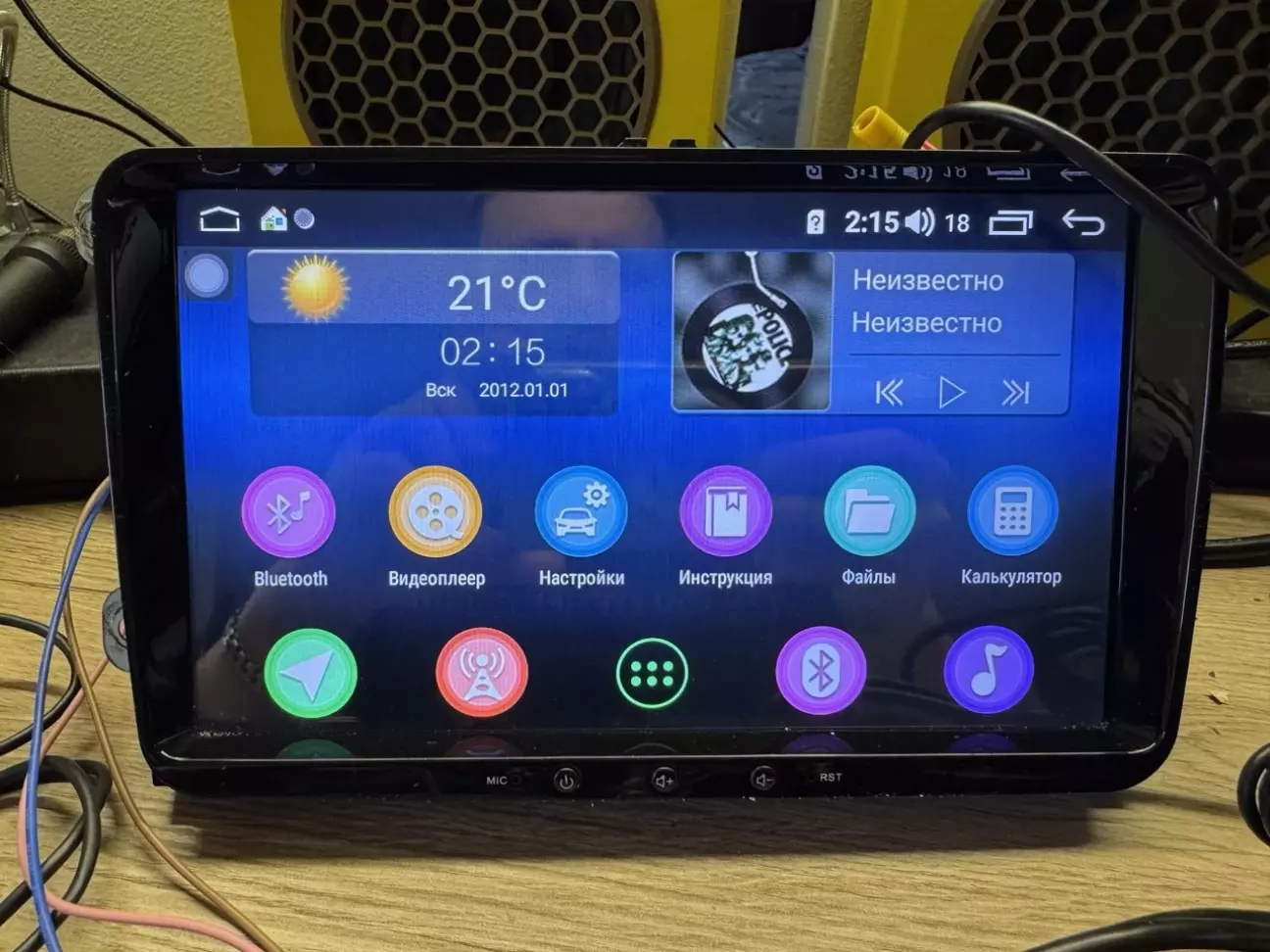

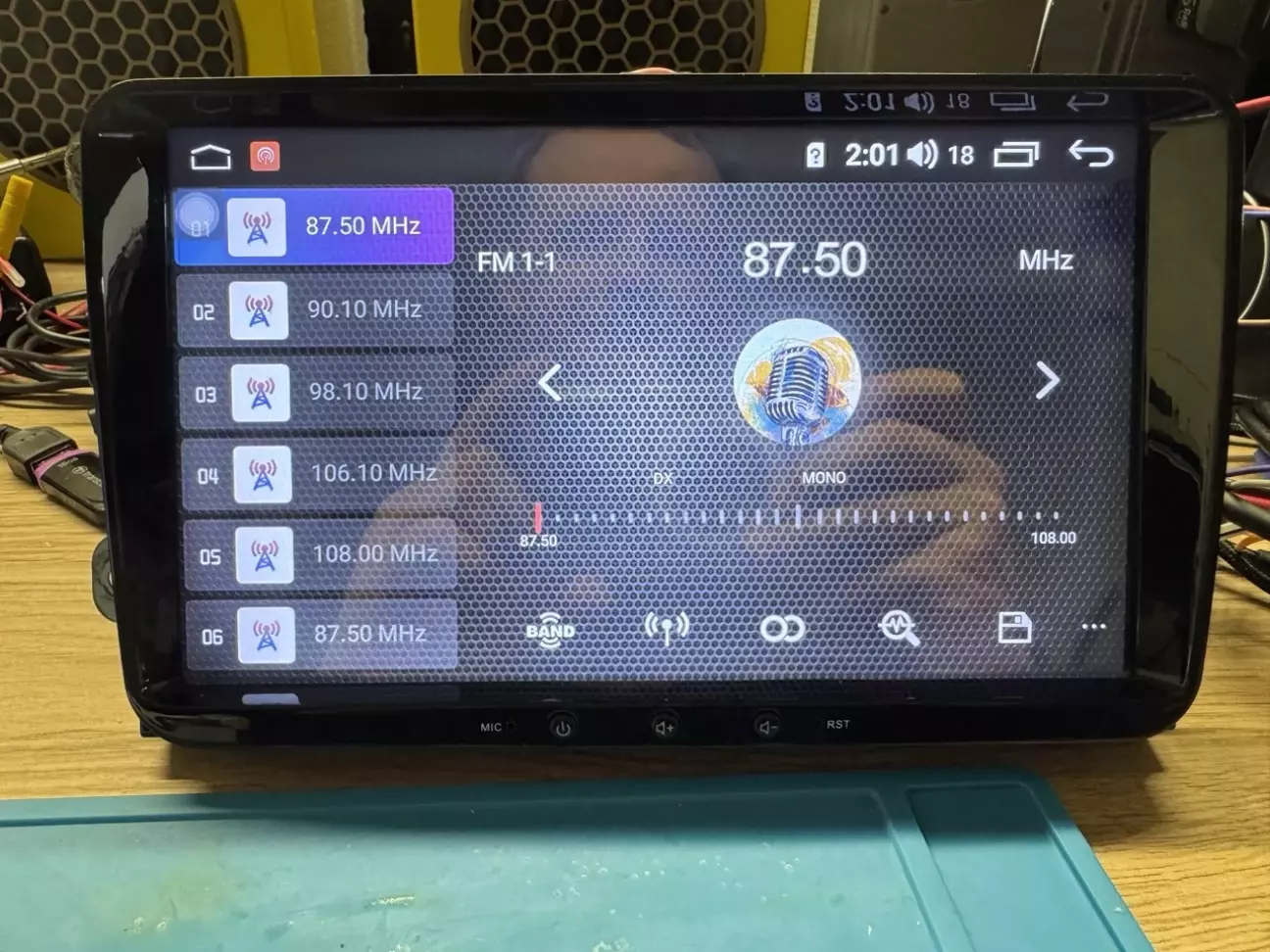

Ну і таки ввімкнулося. Бачимо, що матриця вигоріла і бліденька + колом має градієнт.

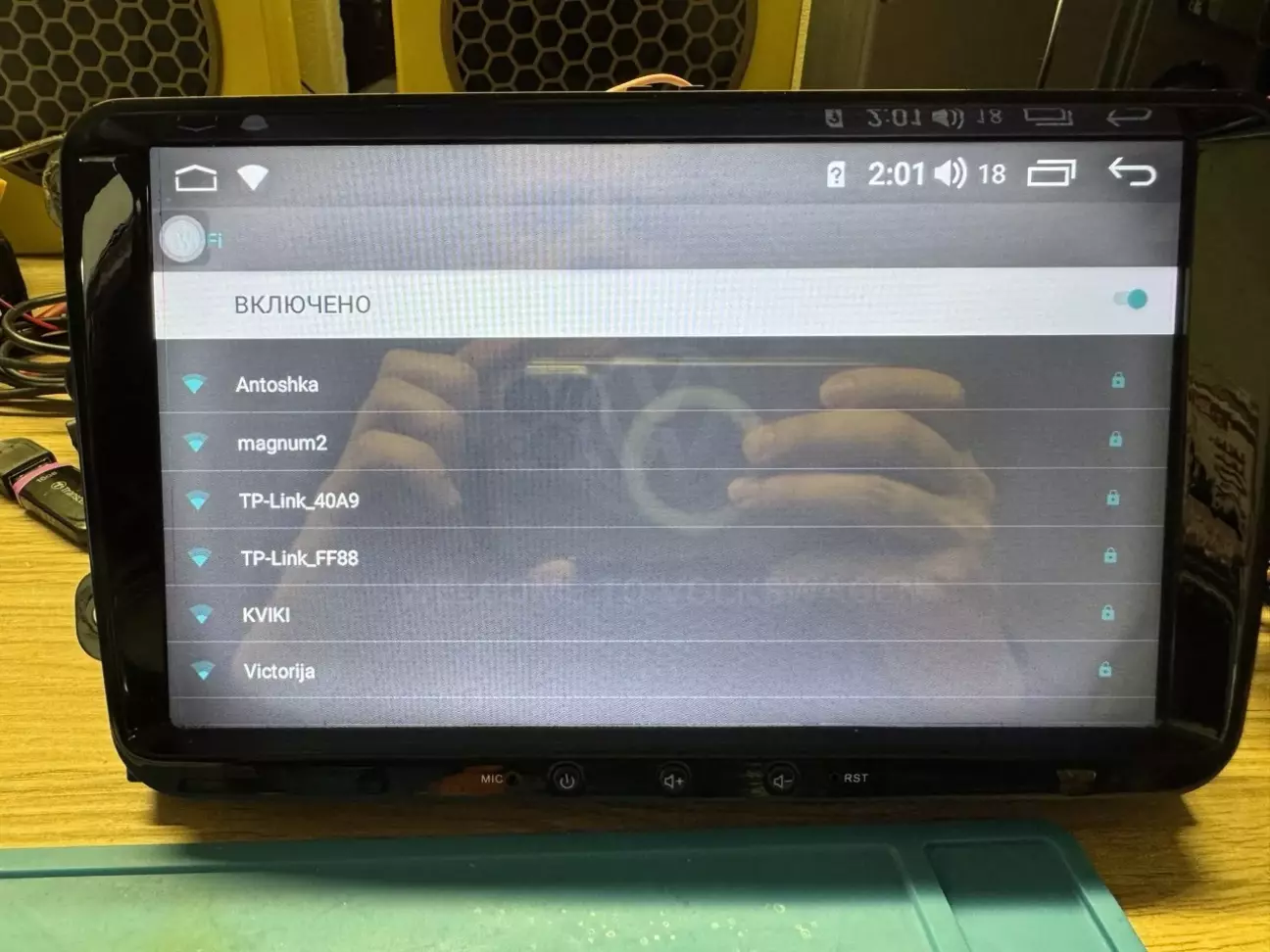

Особливо це помітно на чорному. WiFi 2.4ГГц, по антенах видно, що є 3G/LTE.

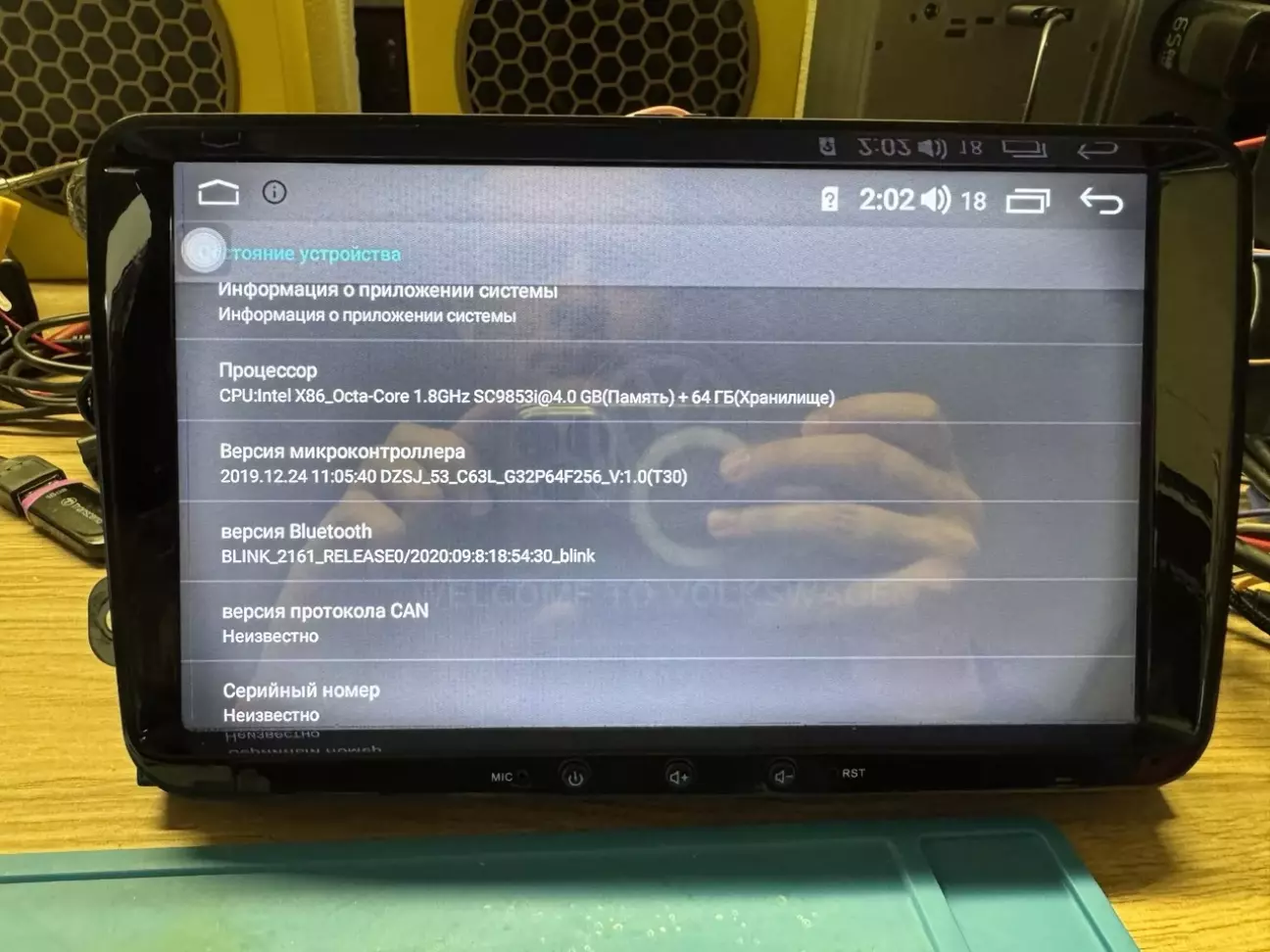

8 ядер по 1,8ГГц 4/64. Таки не зовсім паршива іграшка.

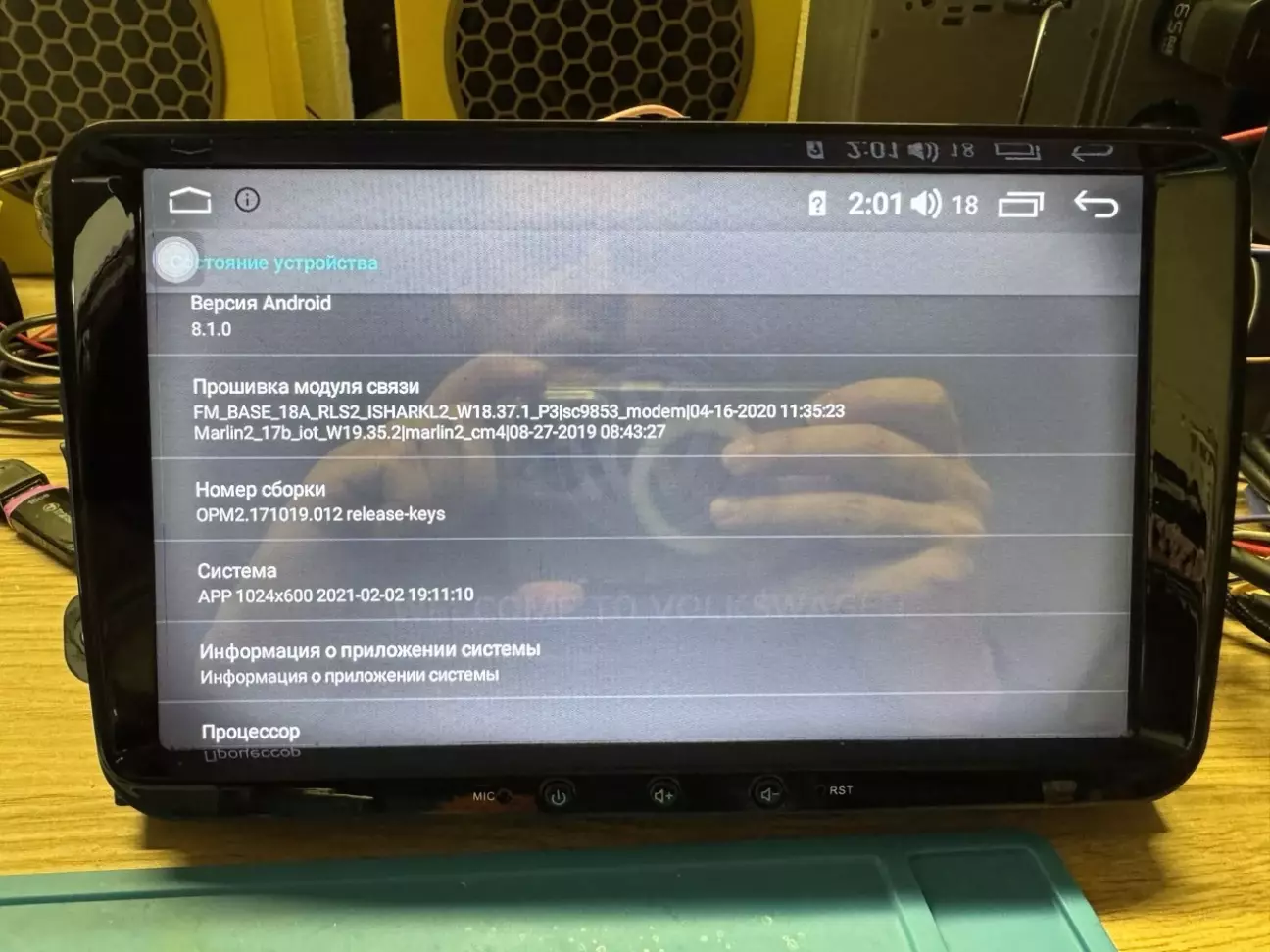

Android 8.1

В момент, коли ці магнітоли продавалися масово, Rockchip PX5/PX6 мали більше популярності, але ці, все таки виявилися більш довгоживучими, хоча це і не точно. Чомусь люди, купуючи телефон, закладають, що поміняють за рік-півтора, а мультимедіа очікують, що працюватиме, поки не згниє дах на авто. Тим не менш, деякі продані Євгеном екземпляри вже перетнули 6-річну позначку і продовжують працювати.
