15. Android магнітола для BMW E46. Заміна підсвітки та "покращення звуку".

Вітаю👋

Допис як ми з @ShvK вирішили "прокачати" його магнітолу.

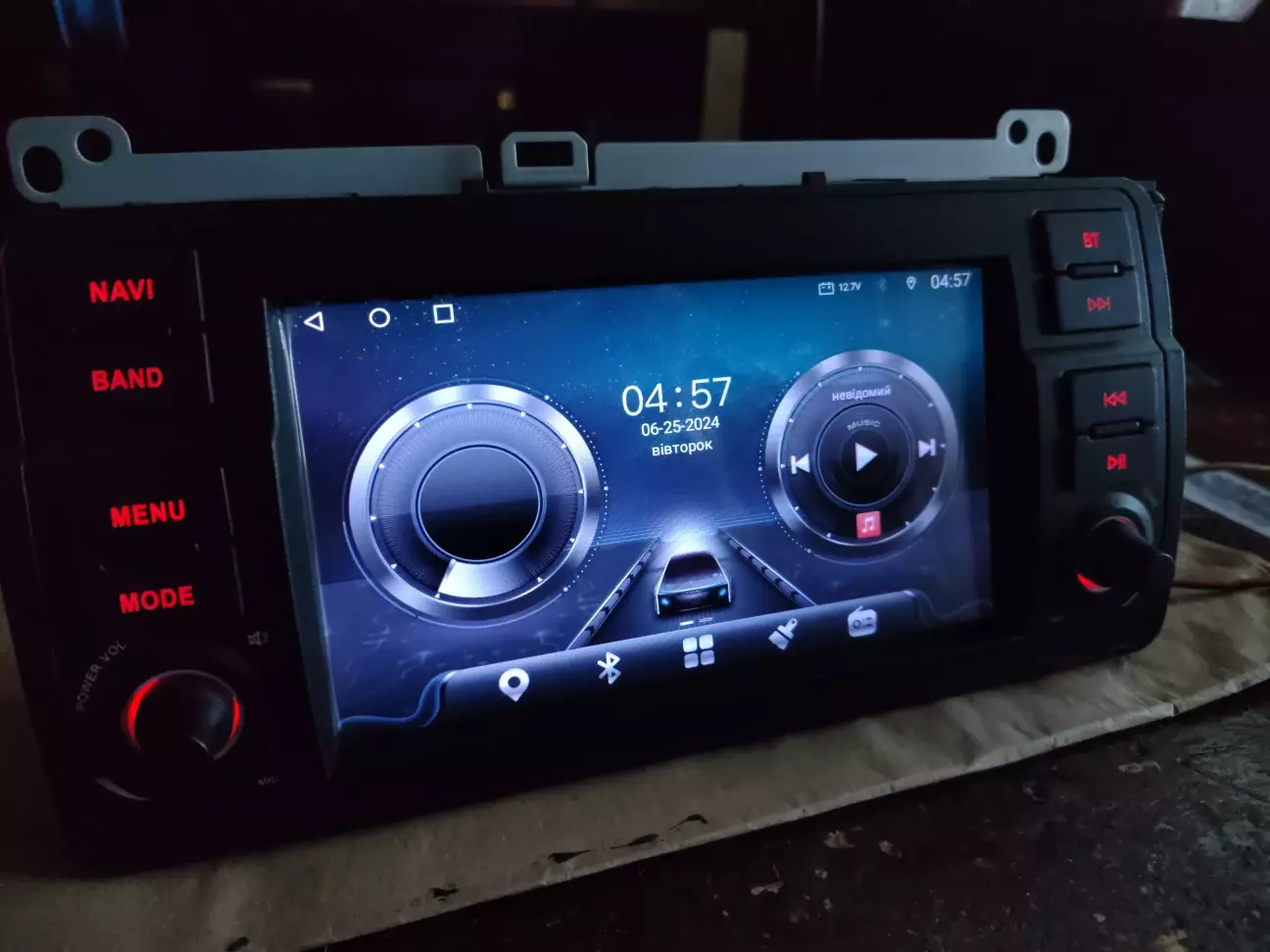

Перш за все хотіли змінити колір підсвітки кнопок з червоного на бурштиновий,щоб світились як і решта кнопок в салоні. Насправді червоний колір відрізнявся на фоні не сильно,але таки відрізнявся.

Ну і звісно було бажання поставити якісний підсилювач звуку,а саме TDA 7850 бо різниця в звучанні є,але намагатись описувати її не буду,краще один раз послухати.

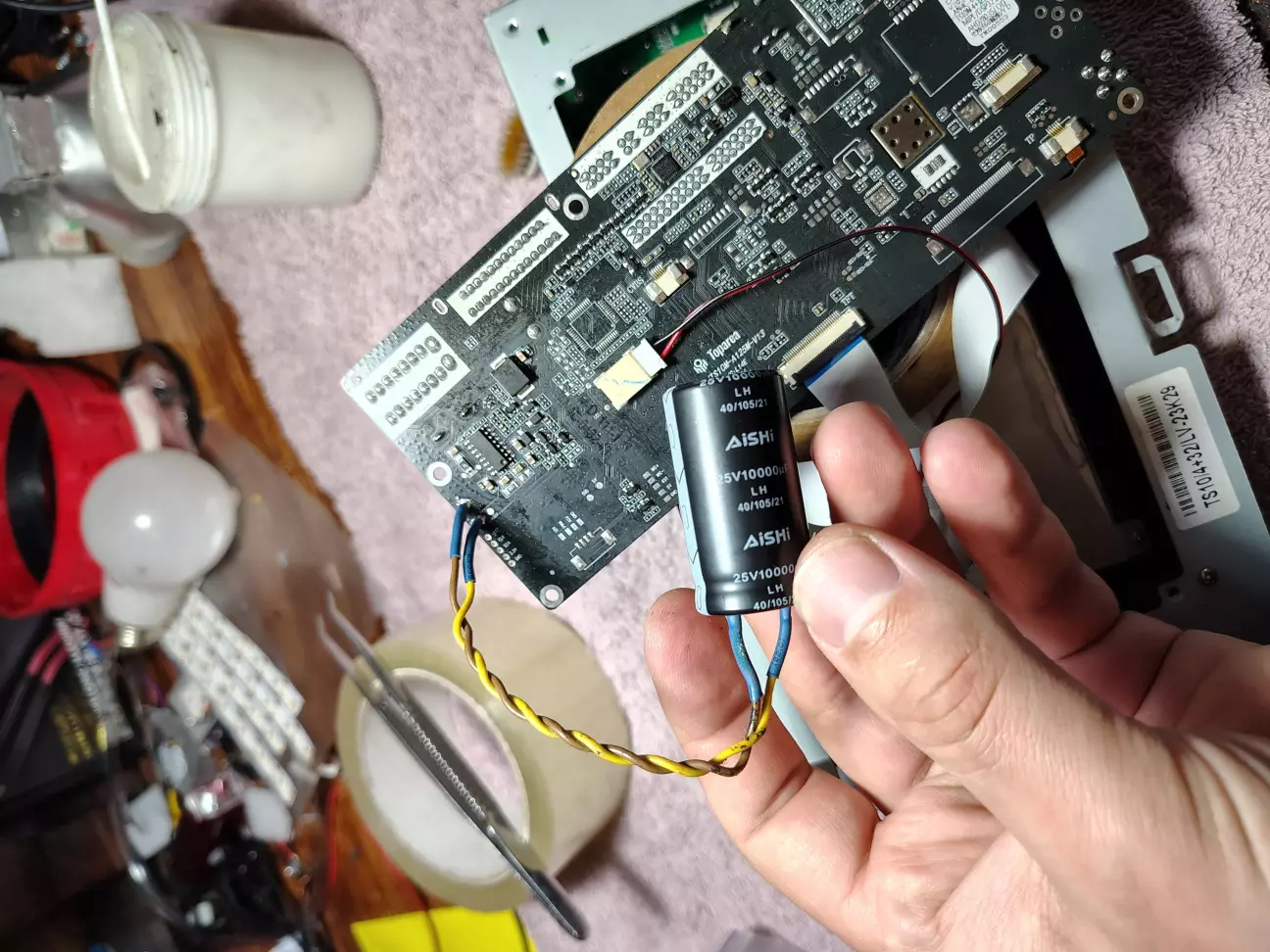

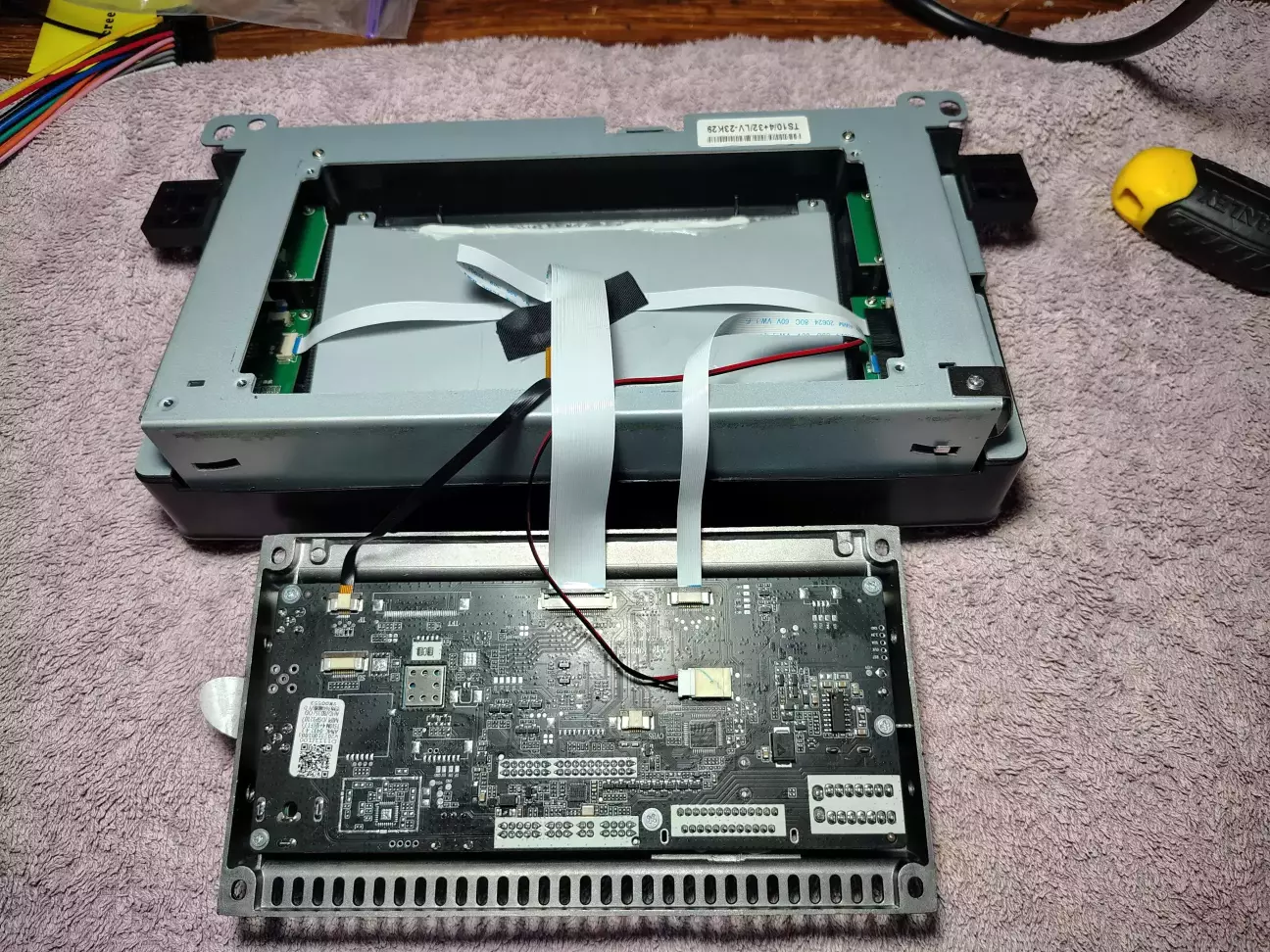

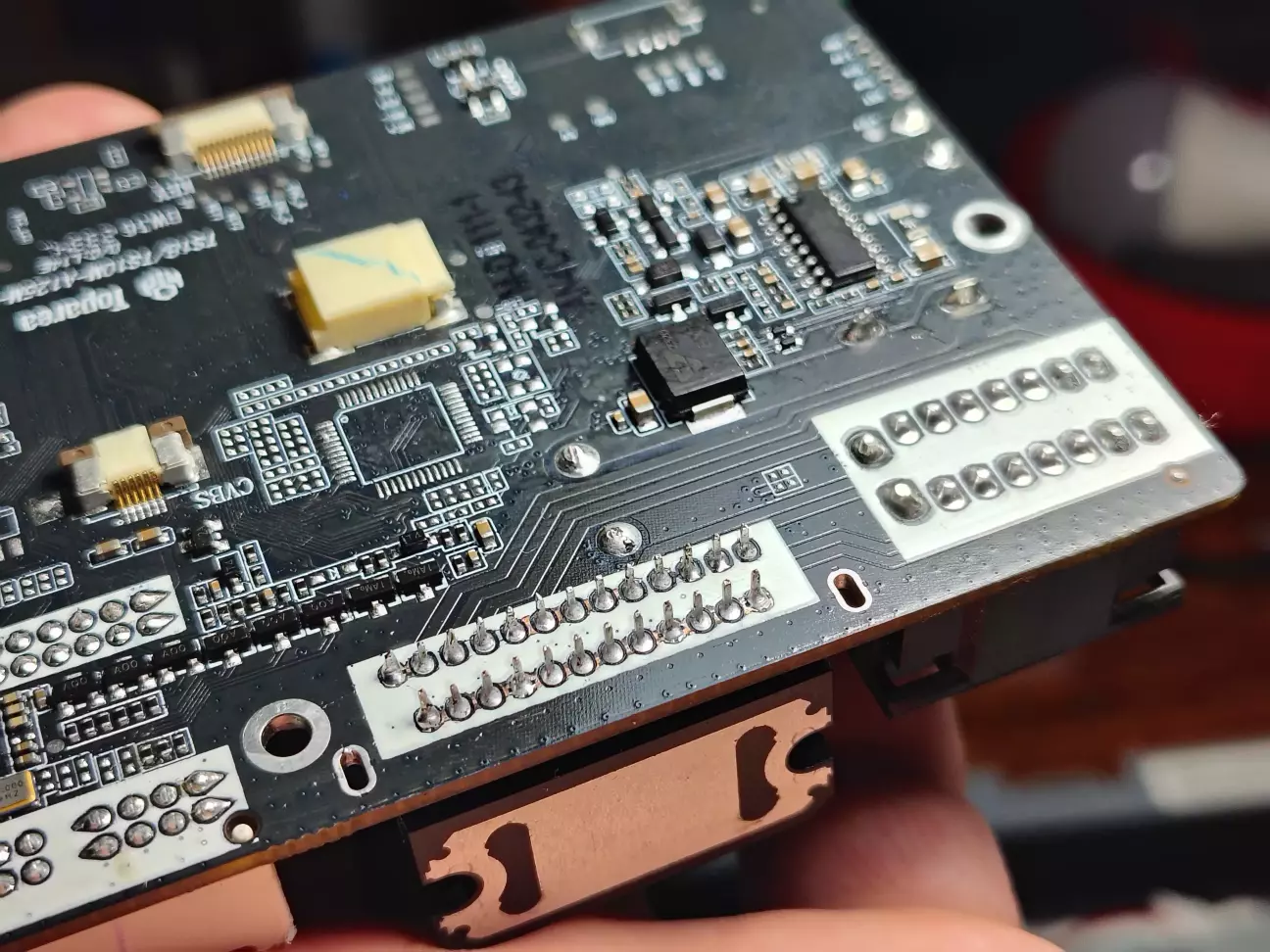

Отже магнітола. На процесорі UIS7862S 4/32 але з підсилювaчем YD7388 та конденсатором 2200мкф.

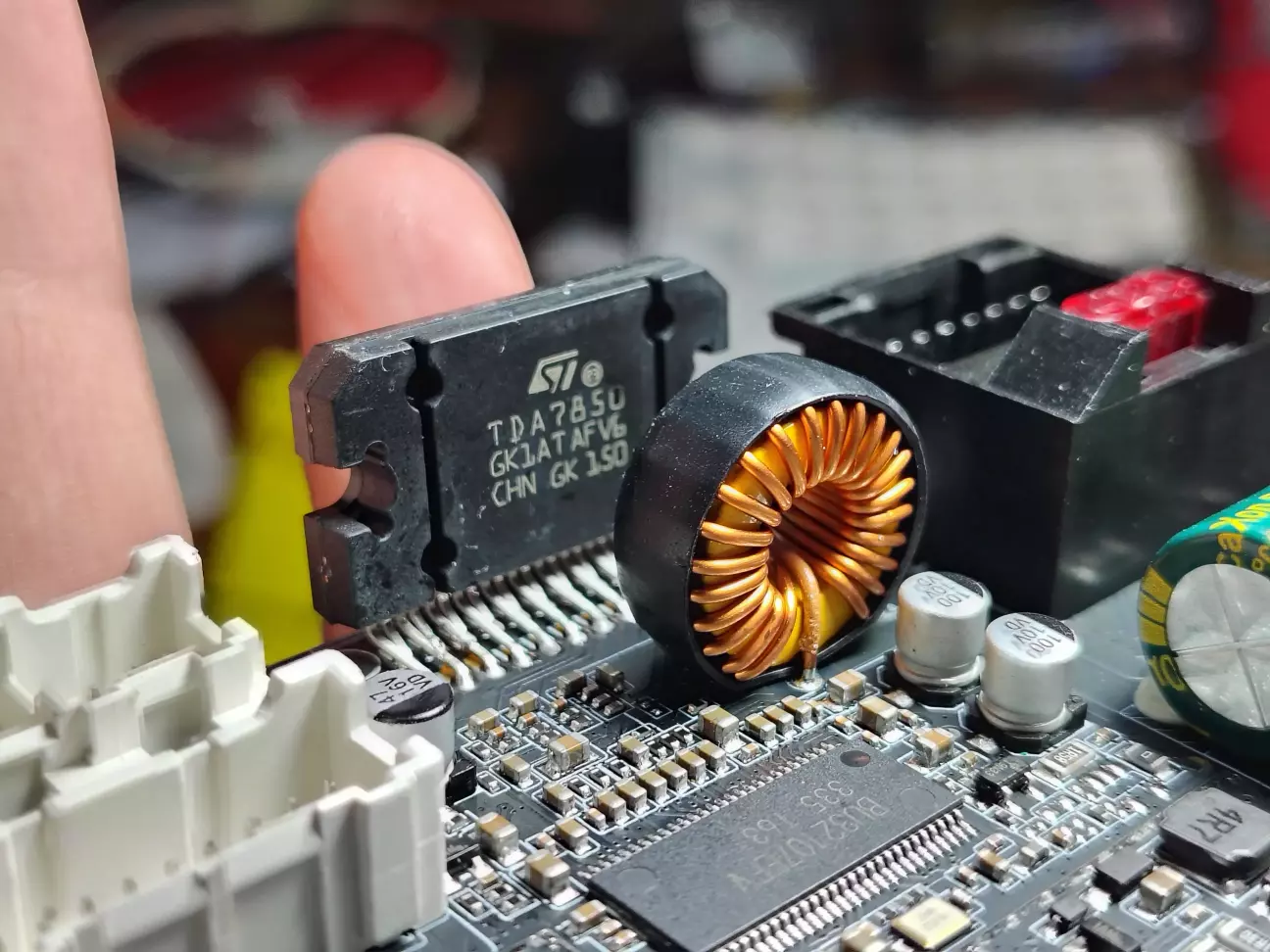

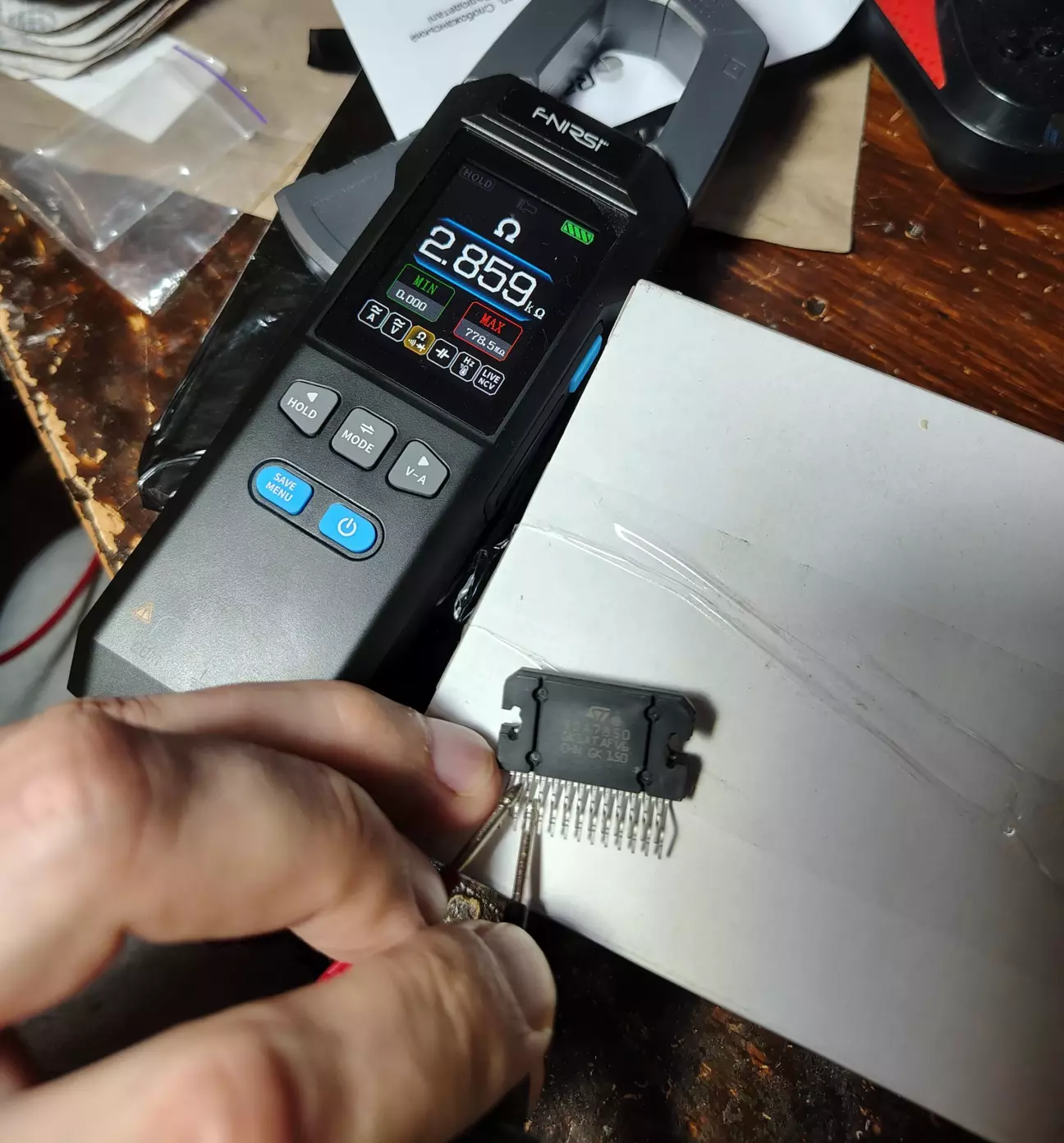

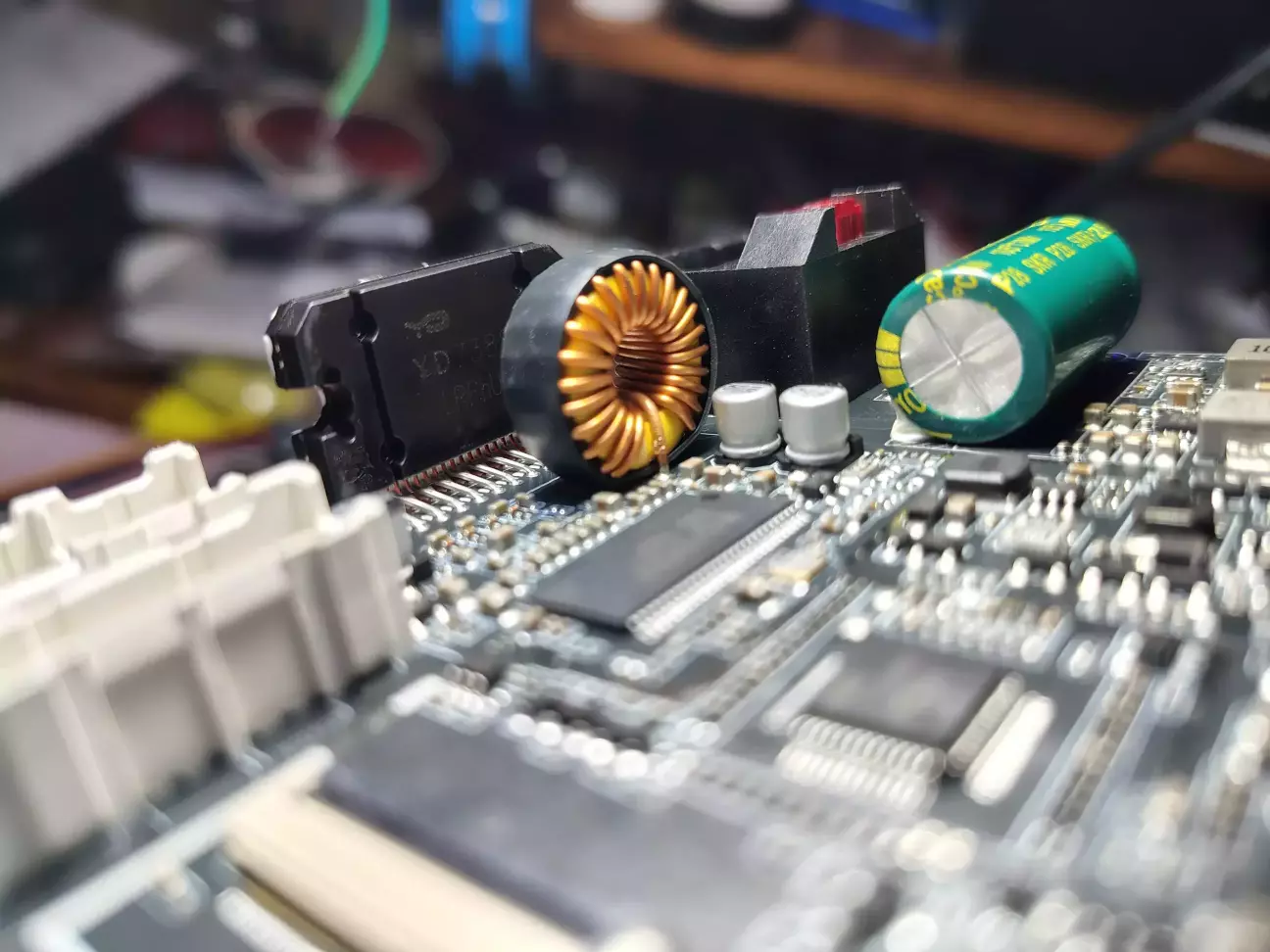

Запаяний на місце старого був ось такий чіп

Далі щось треба було вирішити з прижимом чіпа до радіатора.

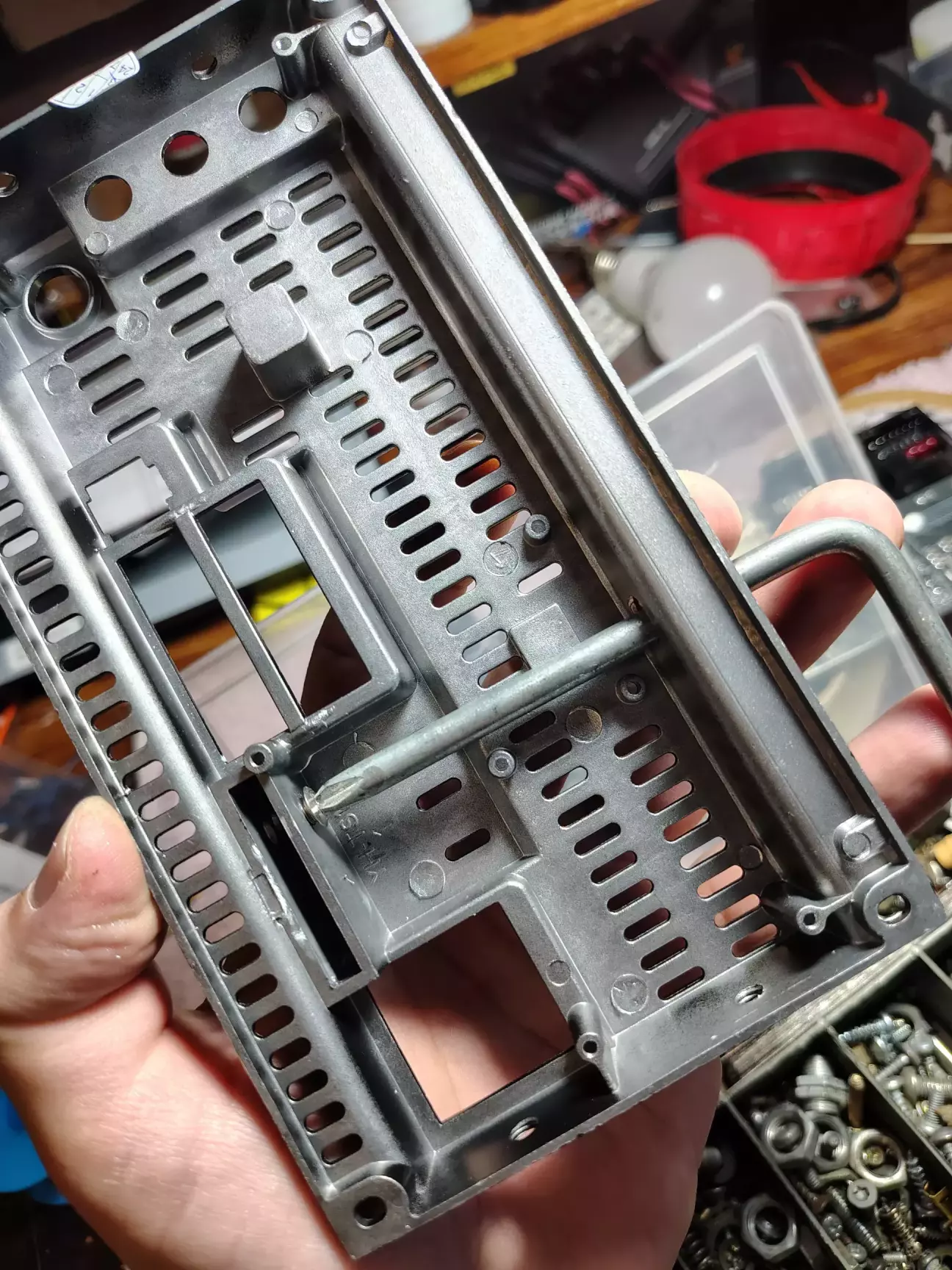

Власник дав добро творить шо душа забажає тому беру дрель і гайда свердлить все підряд😁

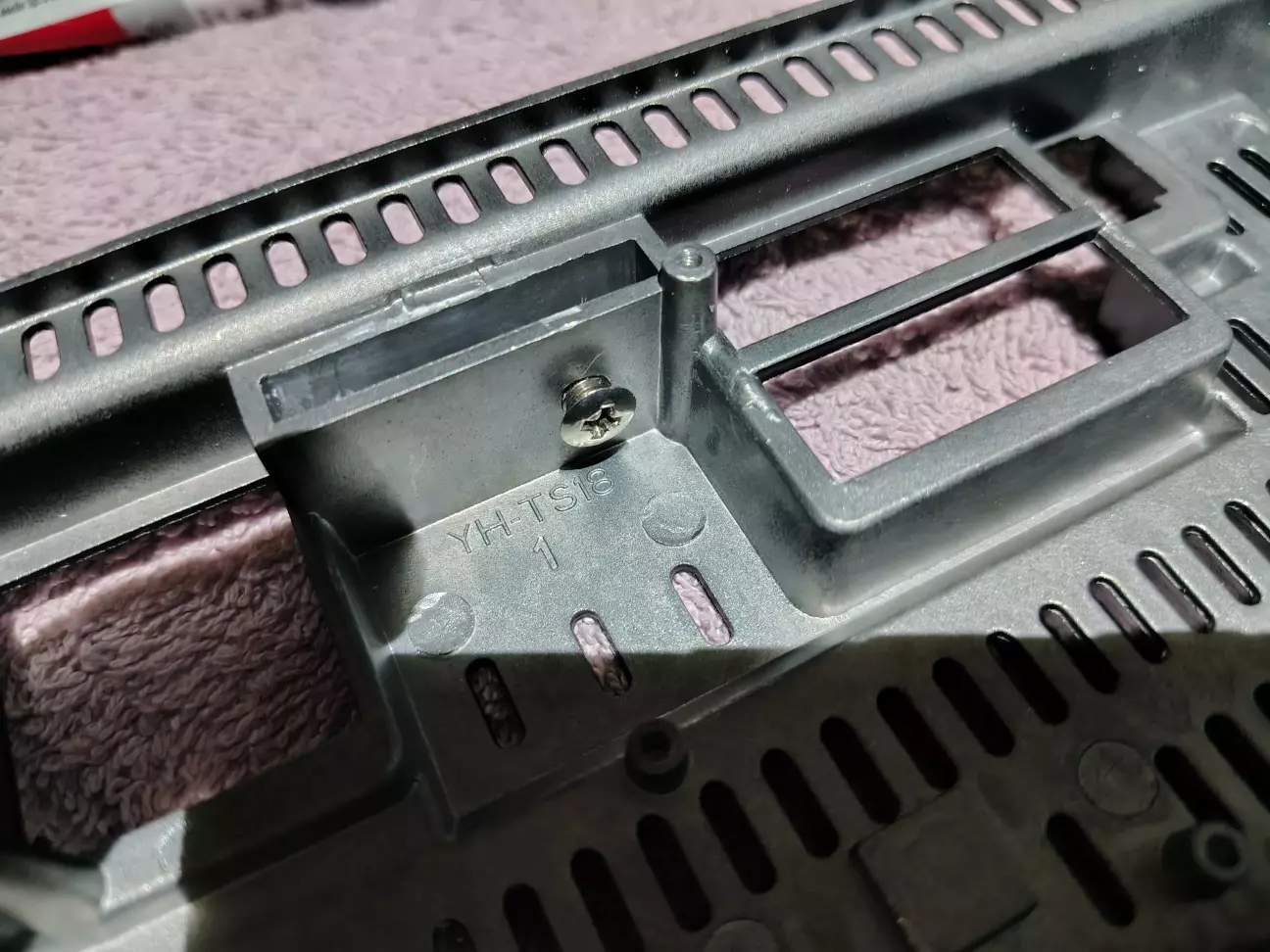

Ось таким способом вирішив притиснути чіп до корпусу

Все таки душа бажала додати ще більше  охолодження. Те ж саме робив і своїй штатній магнітолі тут

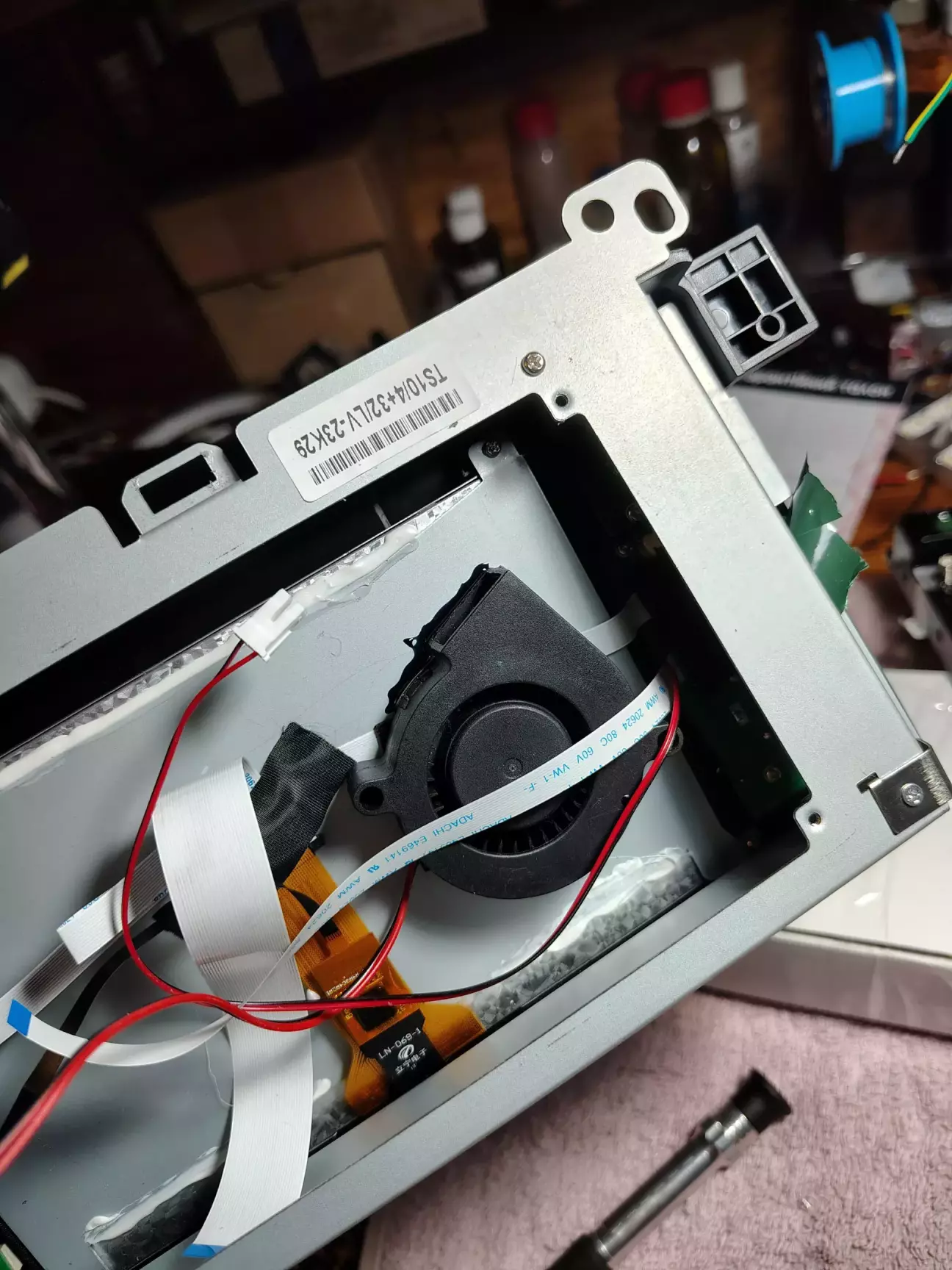

Але цього разу куллер був інший

Доволі тихий, 12v 4000 обертів/хв тому його майже не чутно але розміщення цього разу зовсім не типове. Та варто зазначити-доволі вдале,потік повітря шо втягується ним з бокових та нижніх щілин корпусу спрямований якраз на чіп і вже тепле повітря видувається через верхню вентиляційну решітку. Точно не гірше ніж було б без нього,але цього разу міряти температуру не було коли.Шлейфи були прибрані в сторону,а сам кулер тримається двостороннім скотчем ЗМ та для перестраховки клей В7000.

Заживив від пінів ACC та GND.

Наступна на черзі підсвітка кнопок:

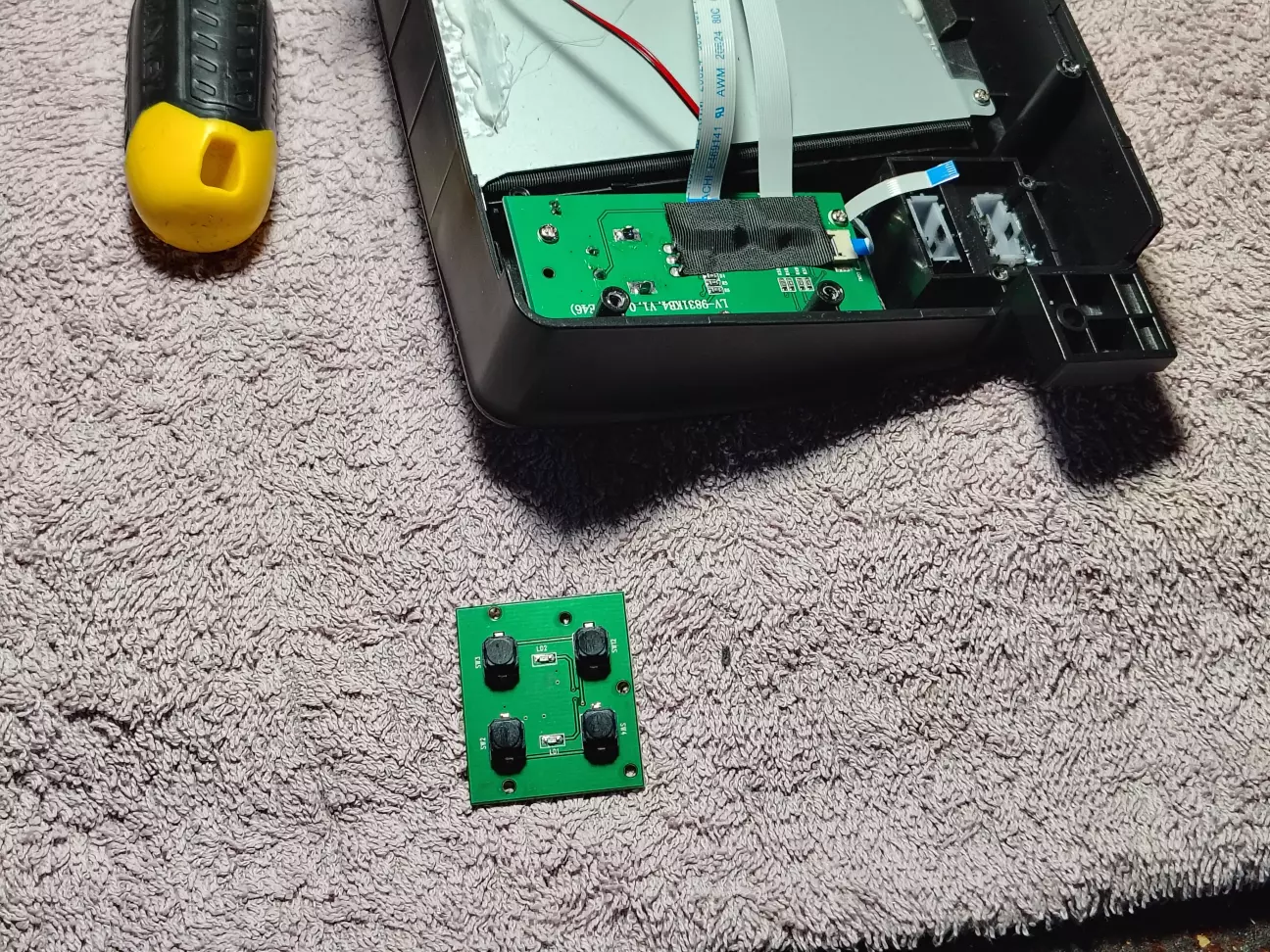

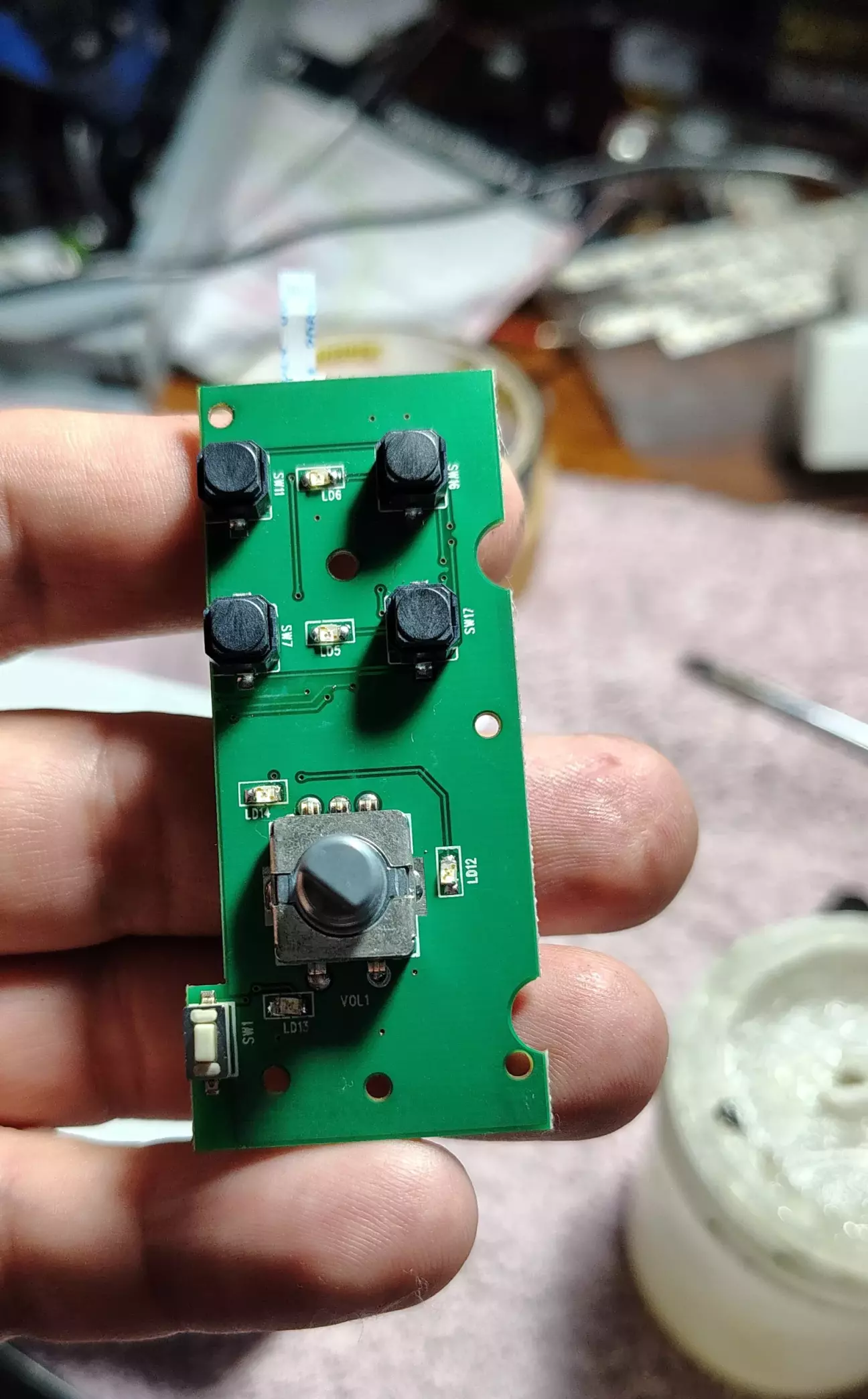

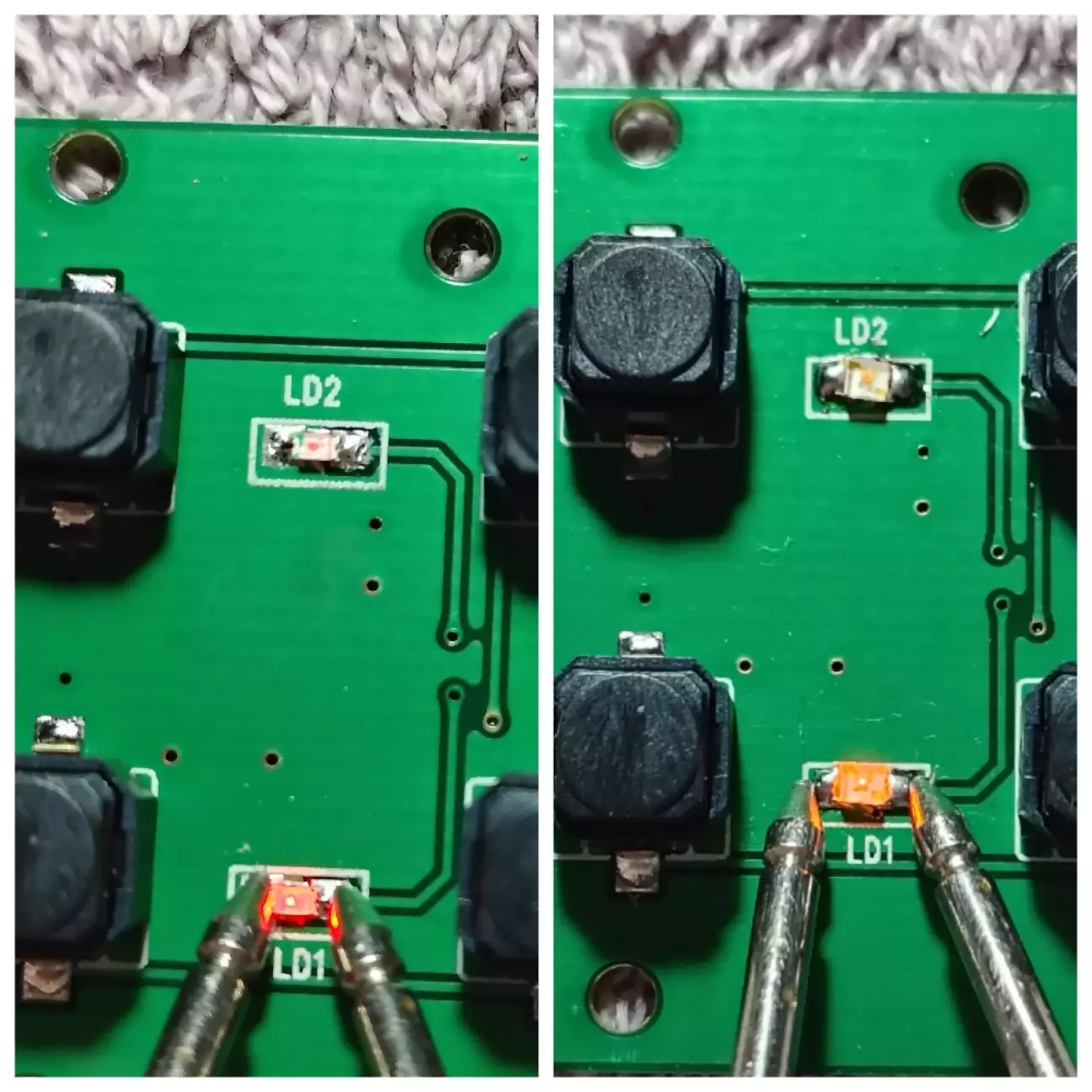

По 7шт. смд світлодіодів 0805 на сторону. Тобто 14шт. разом.

В заміні нічого складного. Резистори залишаються рідні.

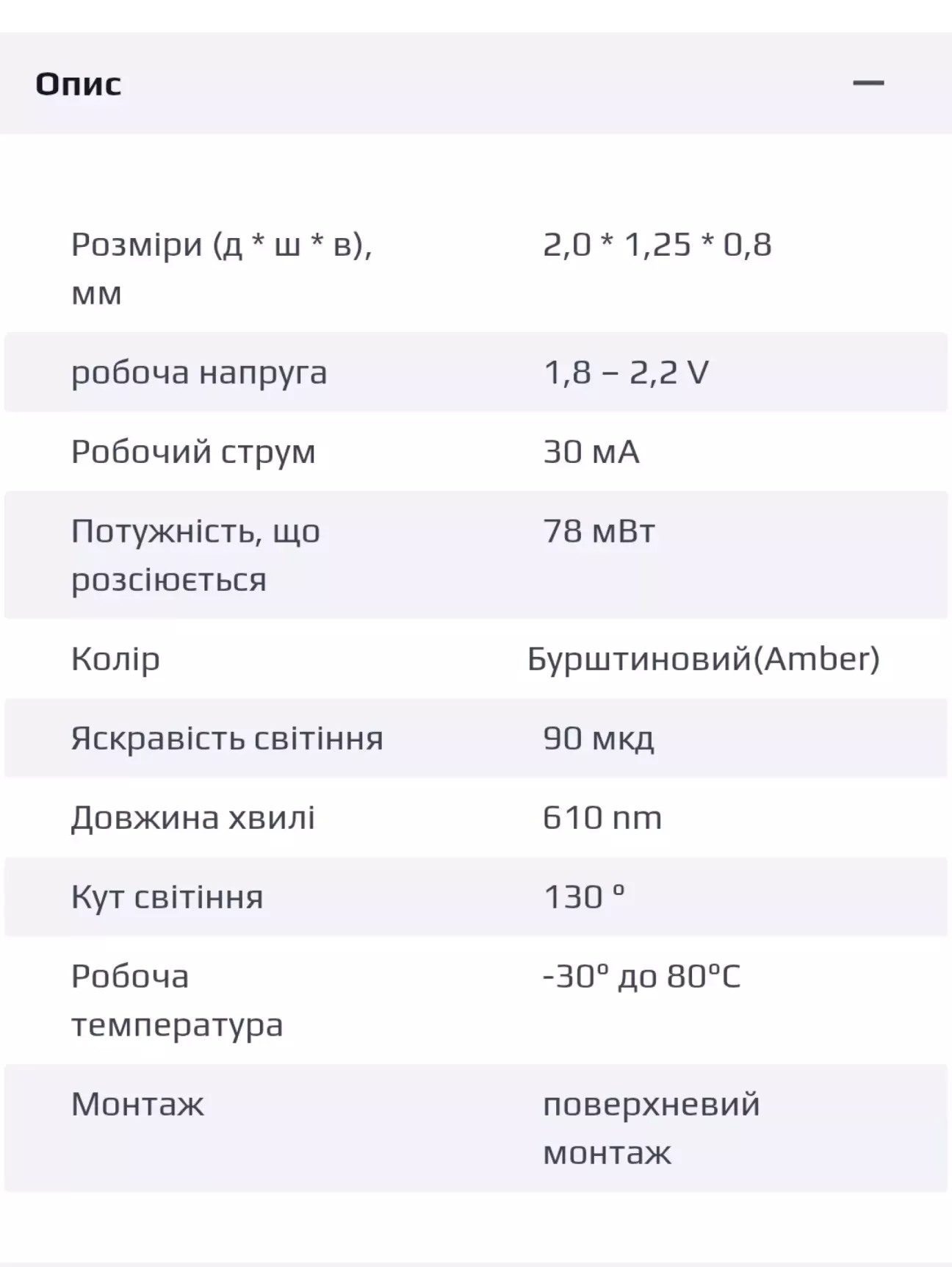

Нові світлодіоди ось такі:

Після закінчення робіт всі сліди втручання змив ось таким спиртом

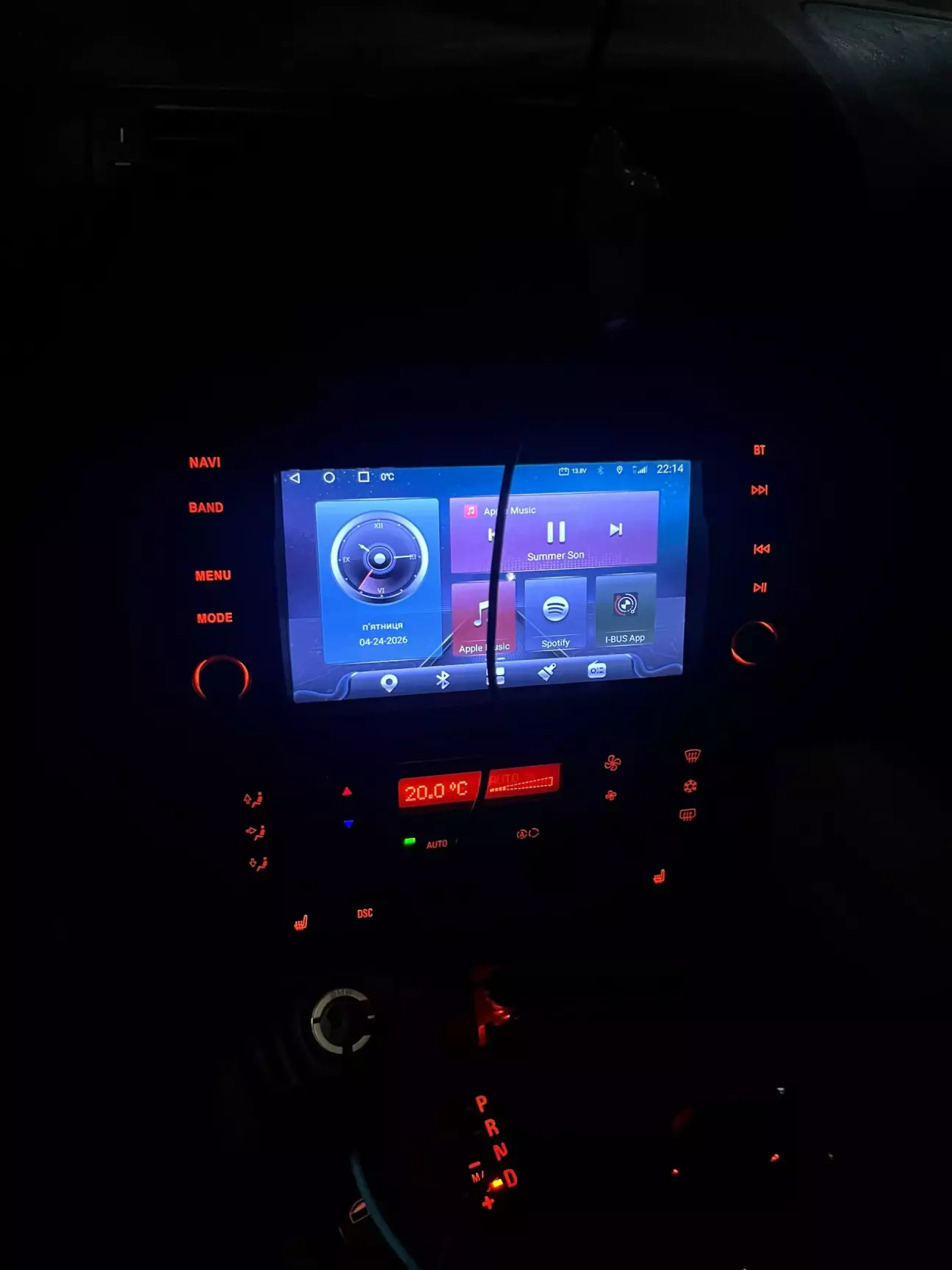

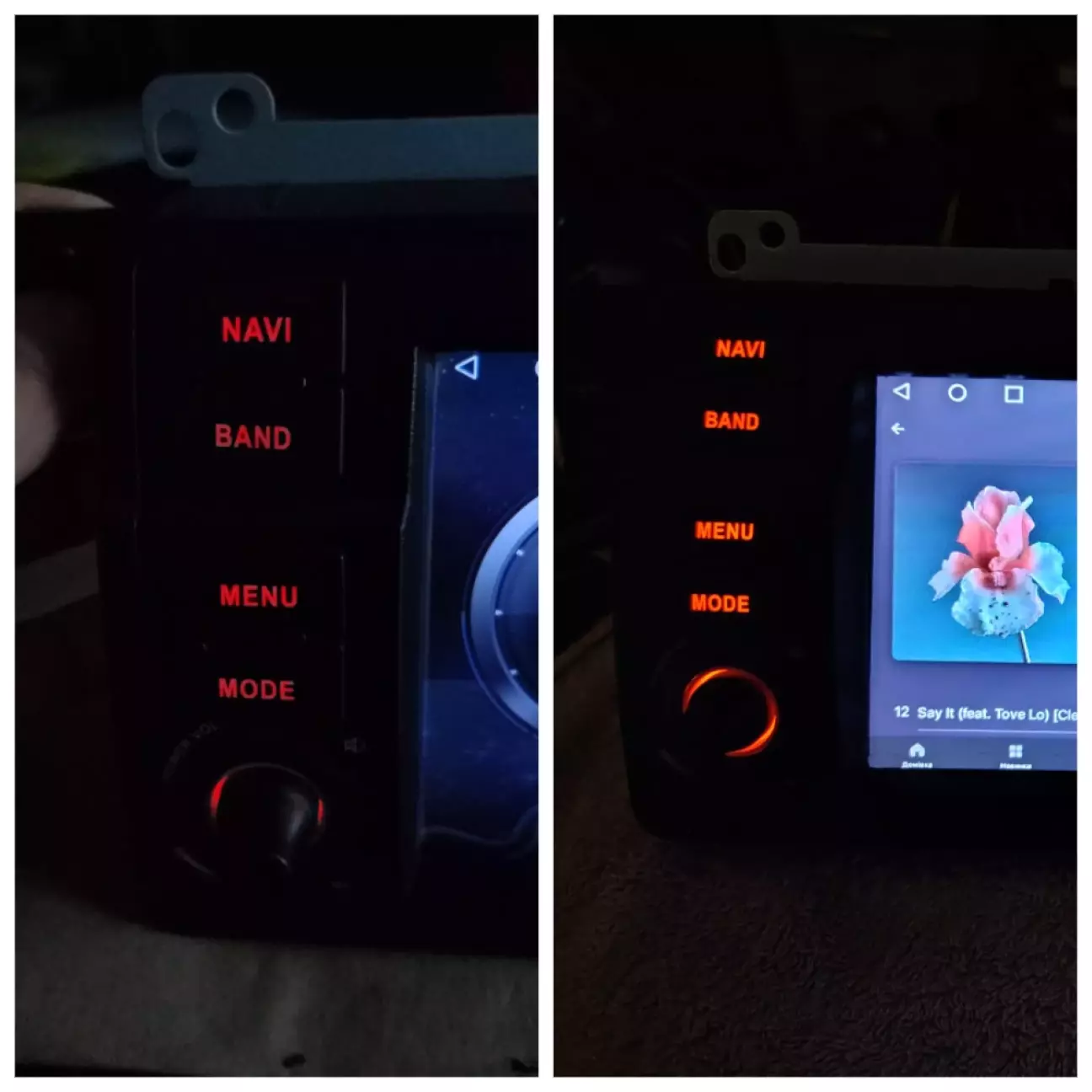

Оновлена підсвітка в салоні тепер виглядає ось так

Загалом на цьому і все.

Допис більше для себе на згадку,але можливо комусь стане в нагоді. Дякую за увагу!
