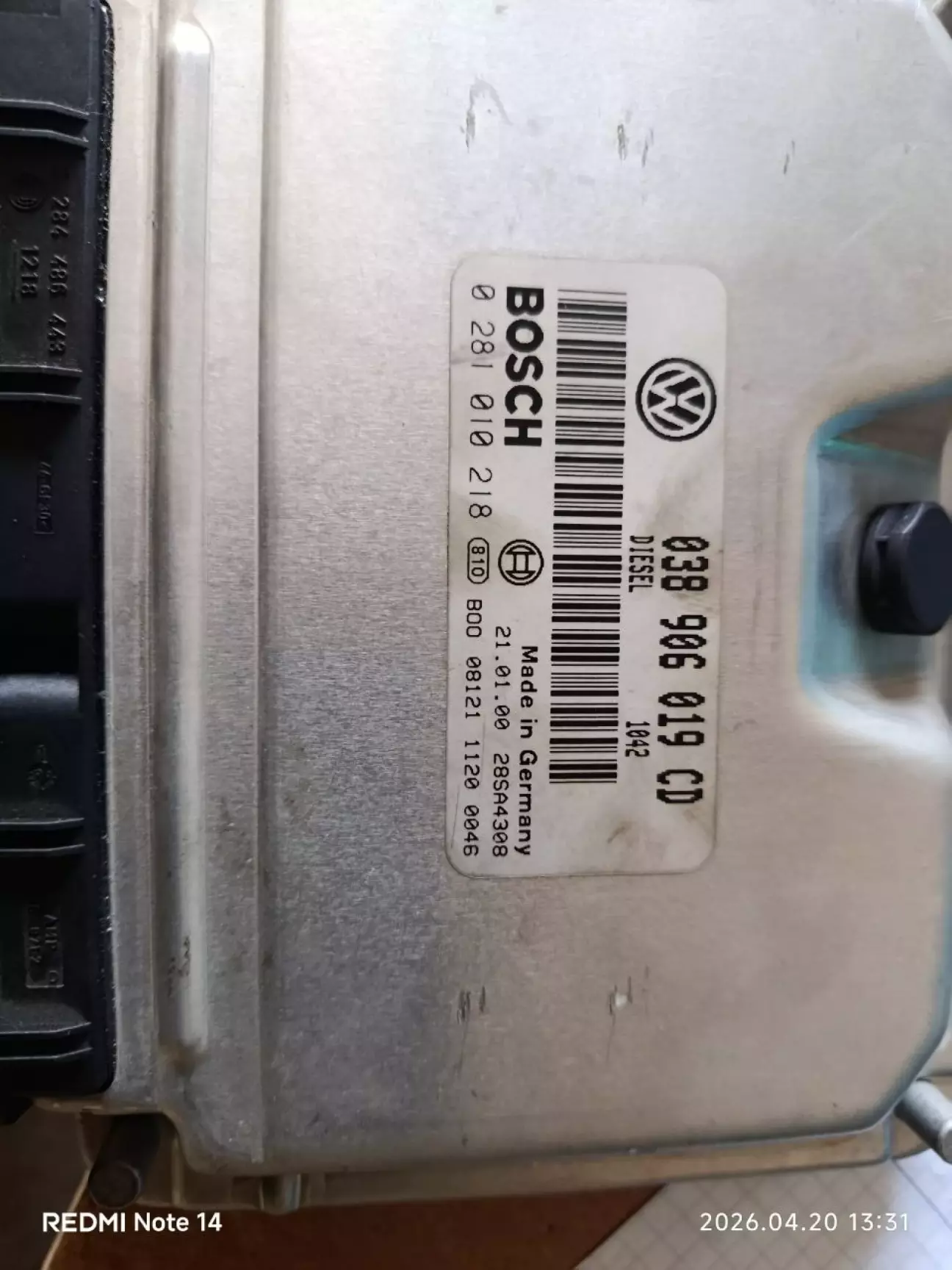

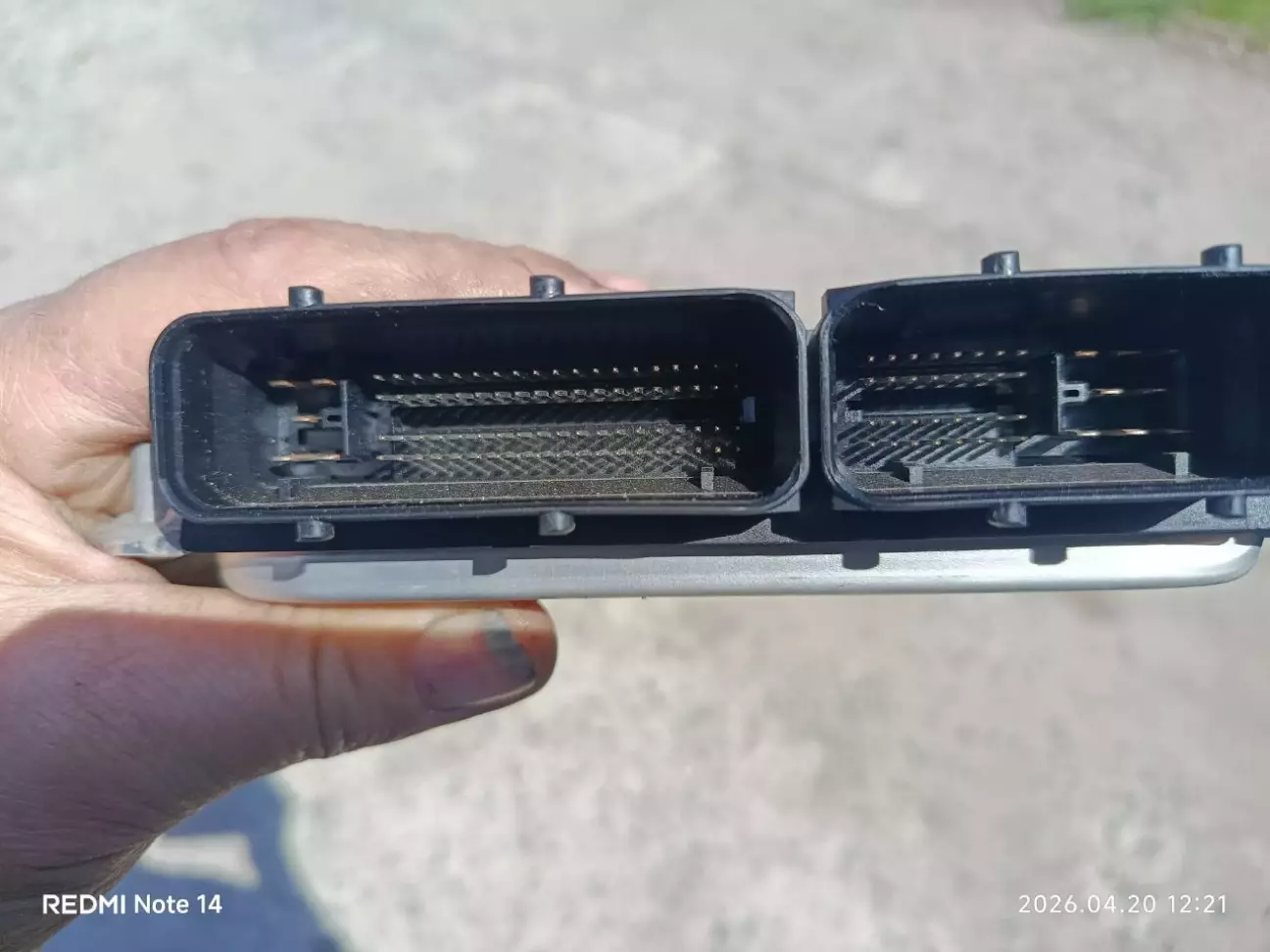

Шукаю розпіновку ЕБК / мозги / 038 906 019 CD пассат 1.9 AJM

Без коліс :(

https://docs.google.com/spreadsheets/d/1H4tFpv3Z-sSIaEJLBOtvictwD2h6xVo2hyZRx12hd_M/edit?gid=869800619#gid=869800619

16 травня 00:16

Без коліс :(

88 Жовто-чорний (тонкий) Невідомо (поки під питанням) на + запалювання
101 Червоно-фіолетовий G40 (Датчик холла / розпредвал)
102 Фіолетово-зелений G28 (Датчик обертів коліна / ДПКВ)
103 Сірий G81 (Датчик температури палива)
104 Коричнево-сірий G62 (Датчик температури антифризу)
109 Фіолетово-синій G40 (Датчик холла / розпредвал)
110 Світло-сірий G28 (Датчик обертів коліна / ДПКВ)
111 Сіро-зелений G81 (Датчик температури палива)
112 Коричнево-білий G62 (Датчик температури антифризу)
114 Загальний (плюс) для форсунок
116 Форсунка
117 Форсунка
118 Форсунка
121 Форсунка

16 травня 00:16

Без коліс :(

https://docs.google.com/spreadsheets/d/1ciRMfwC8Nn1rZfOow308VQEL-mj5aeGHiOaZt7EyVr0/edit?gid=909597549#gid=909597549

16 травня 00:14

Без коліс :(

Пін Колір Призначення / Опис
1, 2 + (Плюс)
4, 5 - (Маса)
6, 7 Оранжеві (вітая пара) CAN-bus (на 19, 20 піни синьої фішки приборки)
11 Біло-жовтий AC (Кондиціонер)
12 Жовто-фіолетовий Педаль газу (ПГ), роз'єм 1
14 Чорно-жовтий КР
16 Зелено-чорний K-Line (діагностика)
18 Коричнево-фіолетовий Керування 219 реле (головне живлення)
20 Біло-голубий Сигнал швидкості (на 3 пін синьої фішки приборки)
21 Коричнево-червоний 1-й ступінь підігріву антифризу
22 Сіро-синій 2-й ступінь підігріву / Керування реле свічок
27 Зелено-синій Тахометр (закінчується на колодці)
28 Жовтий Заходить на колодку і все (невідомий)
29 Чорно-синій Реле вентилятора (потребує перевірки)
30 Біло-фіолетовий MAF (Витратомір повітря G70)
31 Фіолетово-чорний MAP (Датчик тиску G71)
32 Червоно-чорний Вимикач стоп-сигналу (на ньому ти бачив +8V) до другої пари жабки галбма
37 Чорний Клема 15 (+12V після запалювання)
38 Синьо-чорний Генератор (сигнал навантаження DF)
40 Коричнево-зелений Лампа свічок накалу
42 Червоно-синій Керування реле 103
43 Зелено-жовтий Керування реле помпи охолодження палива
44 Червоно-жовтий КР
45 Синій КР
46 Червоно-сірий Жабка гальма (F47)
47 Фіолетово-синій Поки невідомий
49 Коричнево-білий MAF (маса/сигнал)
50 Коричнево-червоний ПГ 1 (педаль газу)
51 Коричнево-зелений ПГ 2 (педаль газу)
52 Коричнево-чорний MAP (маса датчика)
61 Біло-синій Клапан N18 (EGR)
62 Коричнево-жовтий Клапан N75 (Геометрія турбіни)
63 Сірий ПГ 2 (педаль газу)
65 Біло-червоний КР
66 Червоно-зелений Жабка зчеплення
68 Зелено-коричневий MAF
69 Жовто-синій ПГ 1
70 сірожовтий ПГ2
71 Зелено-червоний MAP (+5V живлення)
73 Синьо-сірий MAP (сигнал тиску)
80 Синій Вихід +3.5V
81 Зелено-фіолетовий Клапан N239 (Заслонка впуску)
