NWD K2001N (Allwinner P9). Звук з димком.

Продовжуємо розбирати фотоархів в надії перевалити за 35 лайків під дописом в блозі. Так сталося, що прикладів достойних пристроїв в мене значно менше ніж шлаку. Це показує загальний тренд - купити подешевше, а потім казати, що китайські голови - то кака.

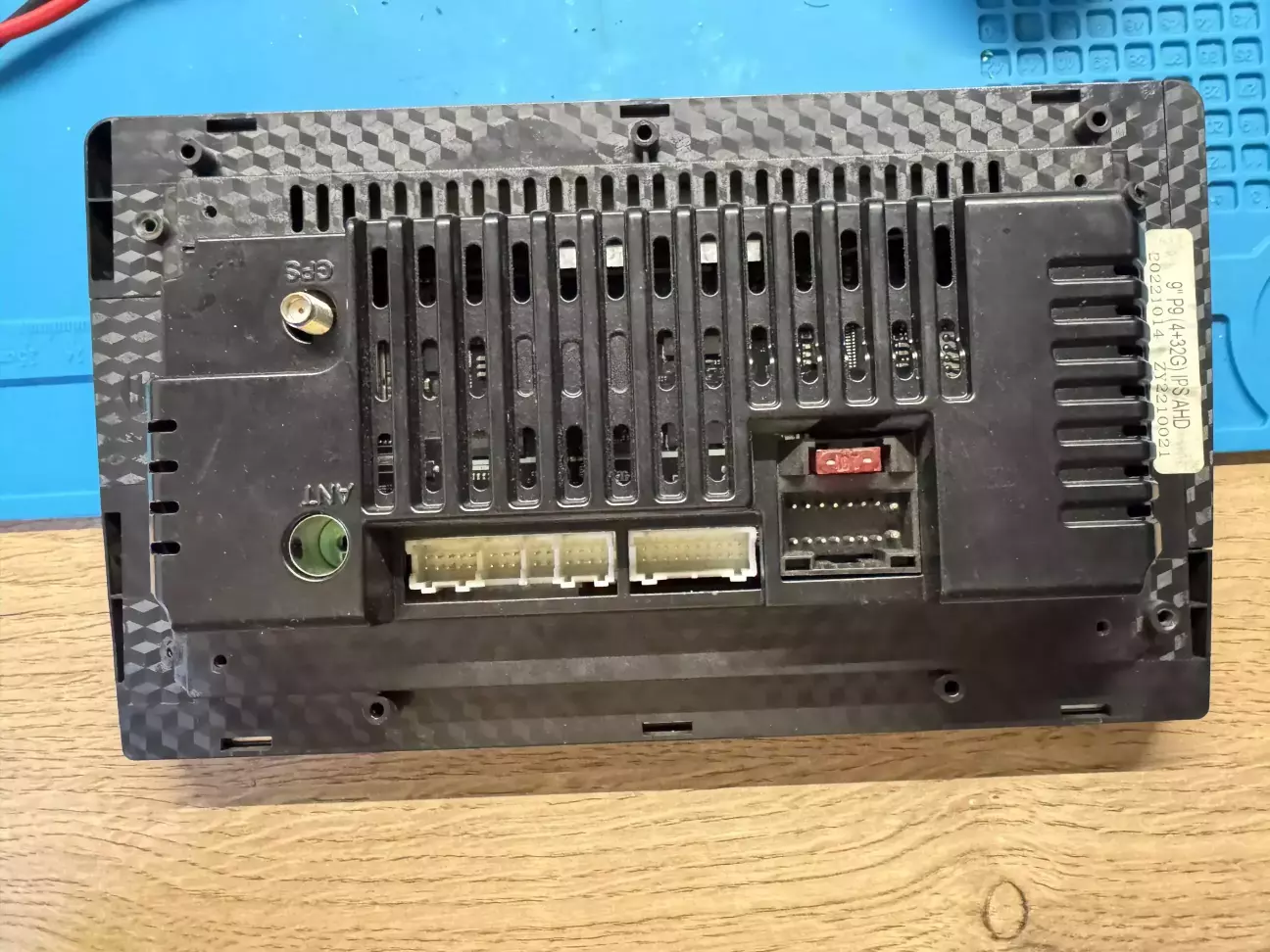

Приїхало отаке. По опису - заскрипіло в динаміки і засмердівши погасло. Поки бачимо надпис P9 4/32

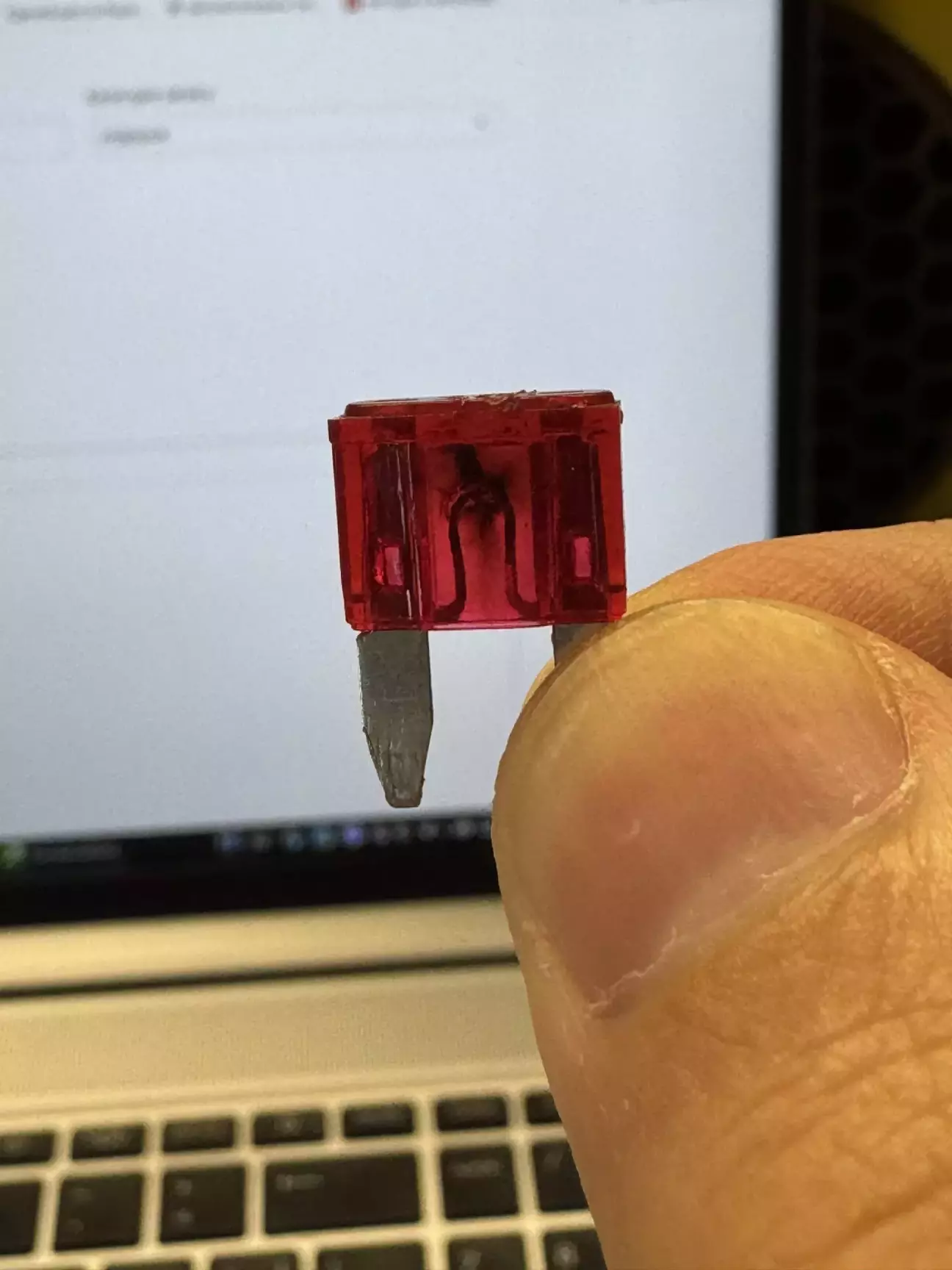

Запобіжник вийшов з чату. Десь до мене має їхати ще одна, де людина нічого кращого не придумала, як поставити потужніший. Дим пішов клубами, страшно уявити, що до мене доїде. Але тут клієнт був розумніший і нічого не чіпав. Запобіжник магнітоли так просто не вигорає, якщо він перегорів, треба розбирати і шукати коротке замикання. Тим більше застосувавши найнеточніший пристрій - ніс, чутно, що з середини смердить горілим.

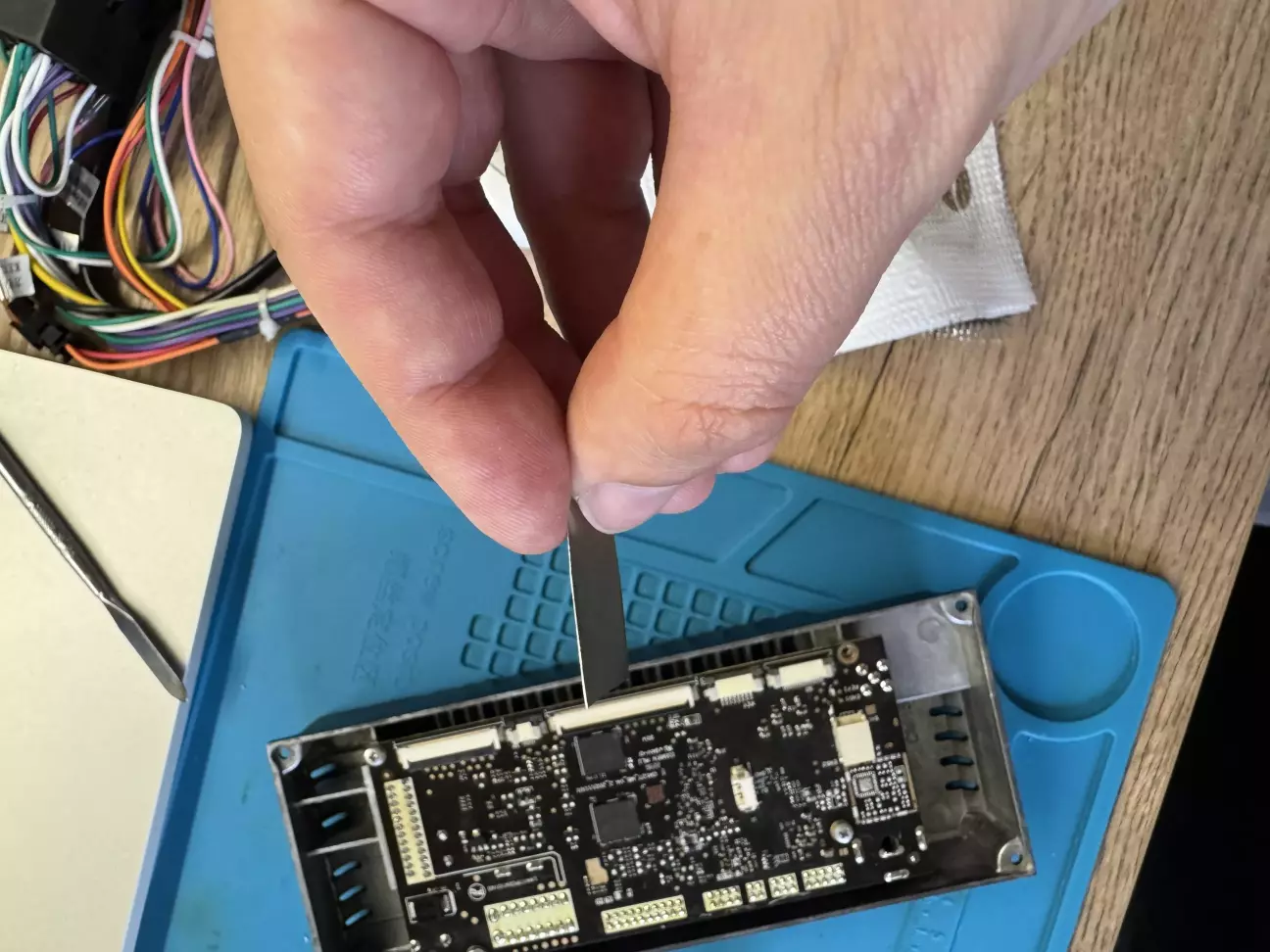

Відкриваємо. З цієї сторони тільки 2 банки оперативки. На цій фото маркування не видко, та її видко на іншій стороні: 512Мб на банку, 1гігабайт з цієї сторони… Ви ж не очікуєте 6 банок з іншої? Я точно ні.

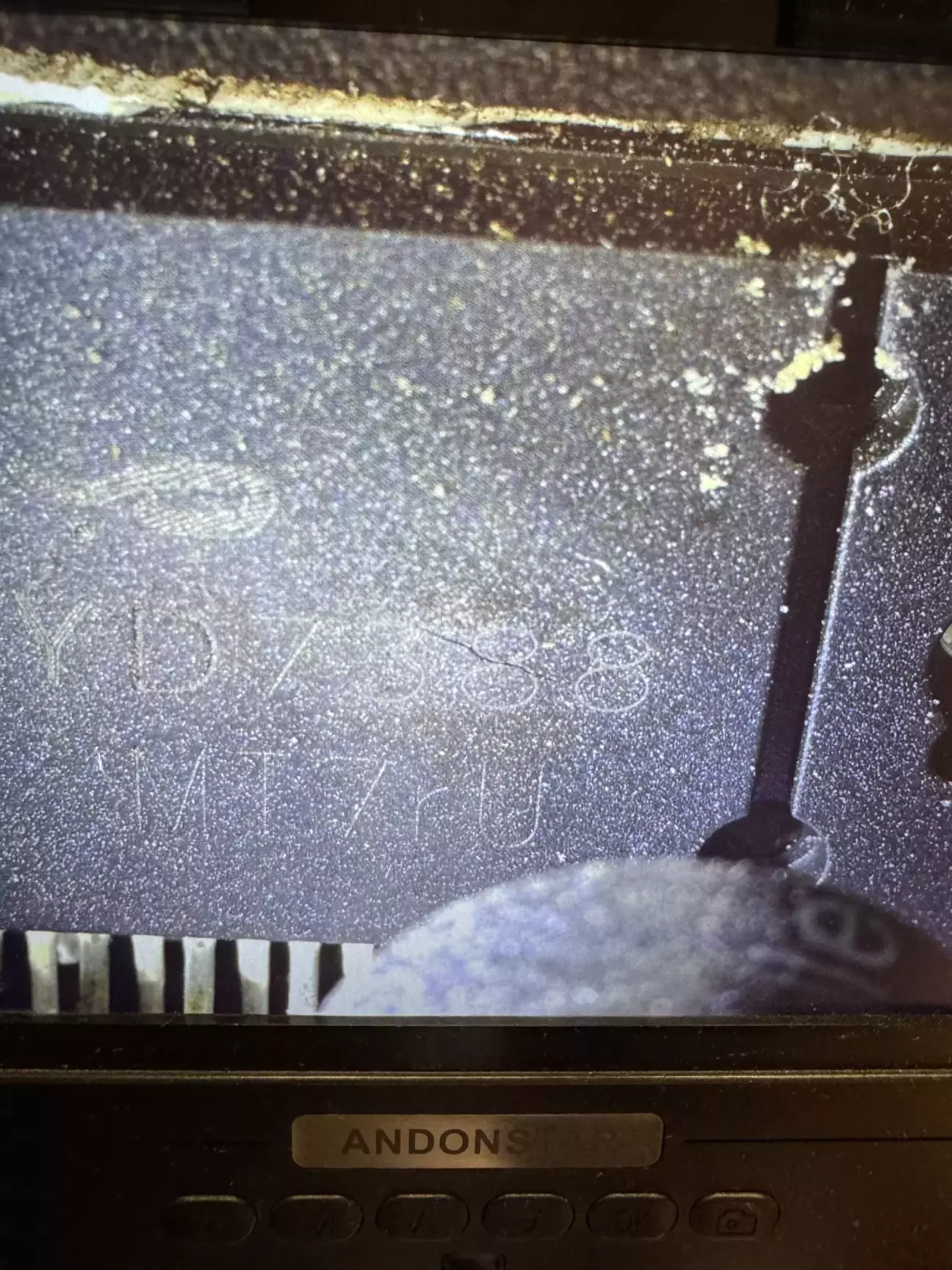

Підсилювач YD7388 з тріщиною на першій цифрі 8.

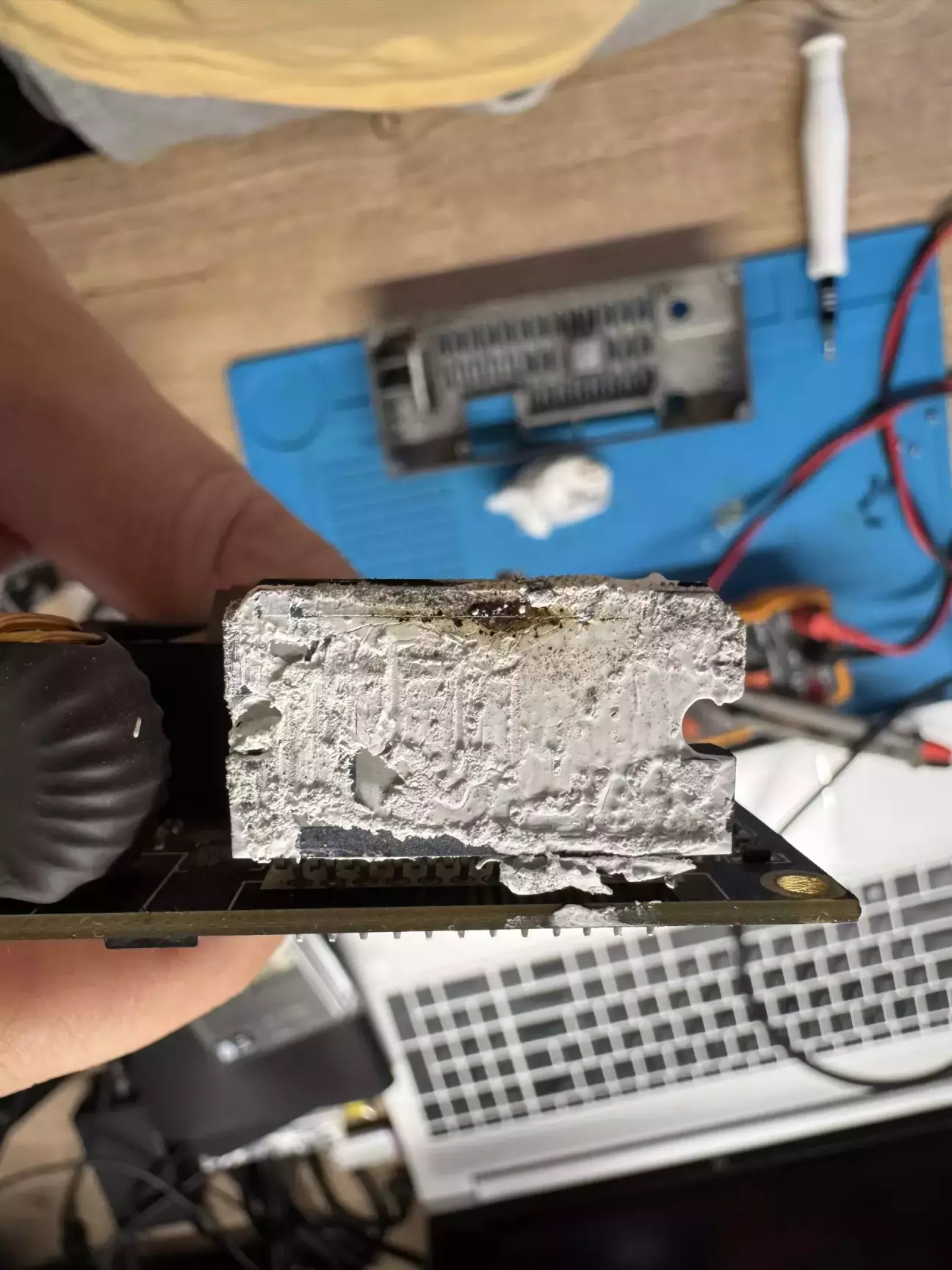

З іншої сторони між підкладкою і компаундом щілина з сажею. Отакої, ремонт буде рівнятися апгрейду підсилювача😄

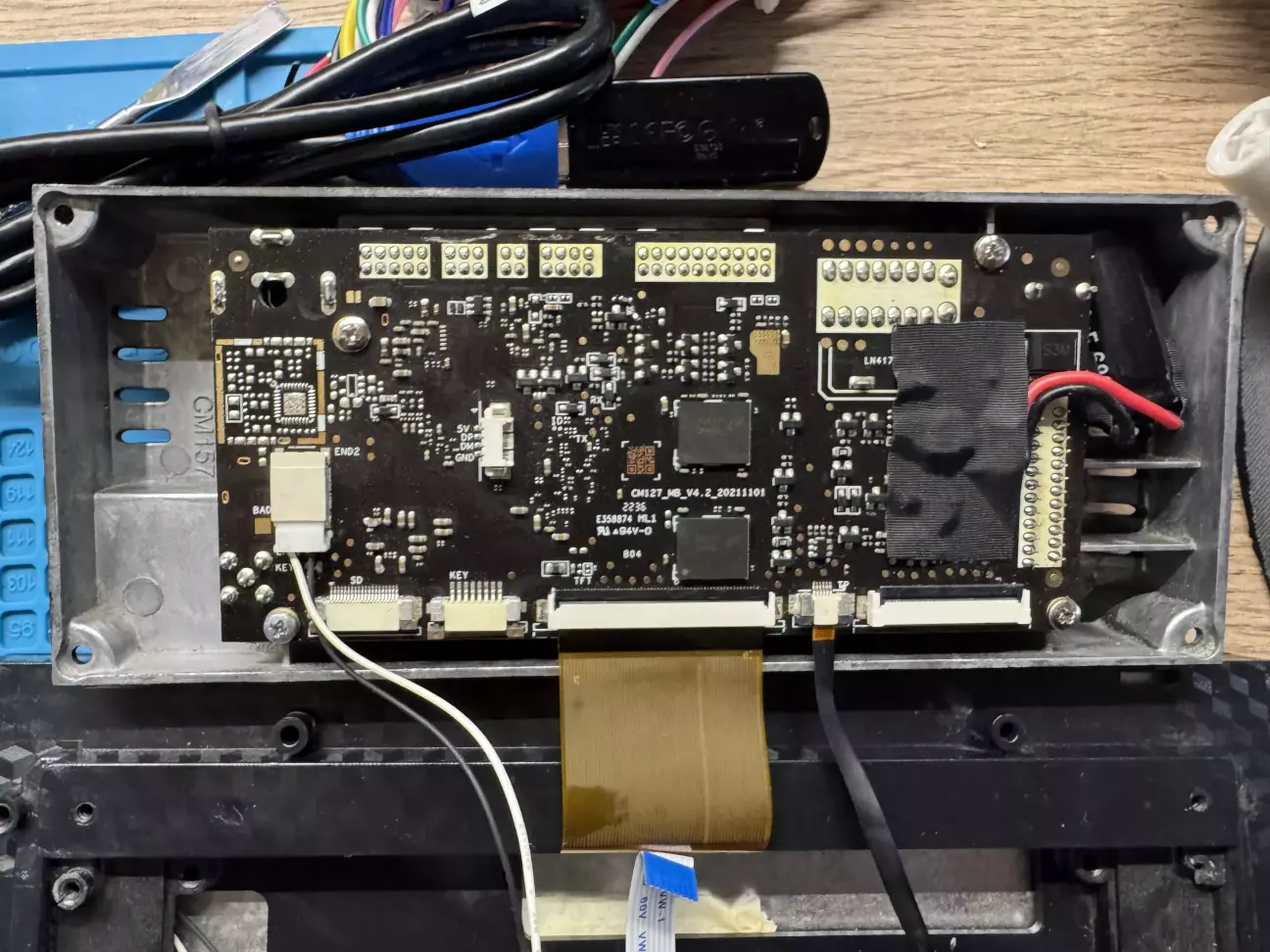

Перевертаємо і вивчаємо. Тут на фото уже мосфету немає і конденсатор вже замінений з 2200мкФ на 6800мкФ. З під конденсатора виглядає предпідсилювач TM2313. Дві банки памʼяті і тут маркування чітке. Я таку вже описував не раз. Таки так: 2Гб оперативної. 32 Гб постійної, китайська, б.в.

Процесор Allwinner P9 - він же T3L 4 ядра по 1.2ГГц - швидкодії тут шукати не варто.

XR829 - Wi-Fi 2.4ГГц та Bluetooth (2.1/4.0/4.2)

TechPoint TP9950 - на вхід камери заднього огляду. Наступну ідентифікувати не вдалося, скоріш за все - MCU, що керує цим.

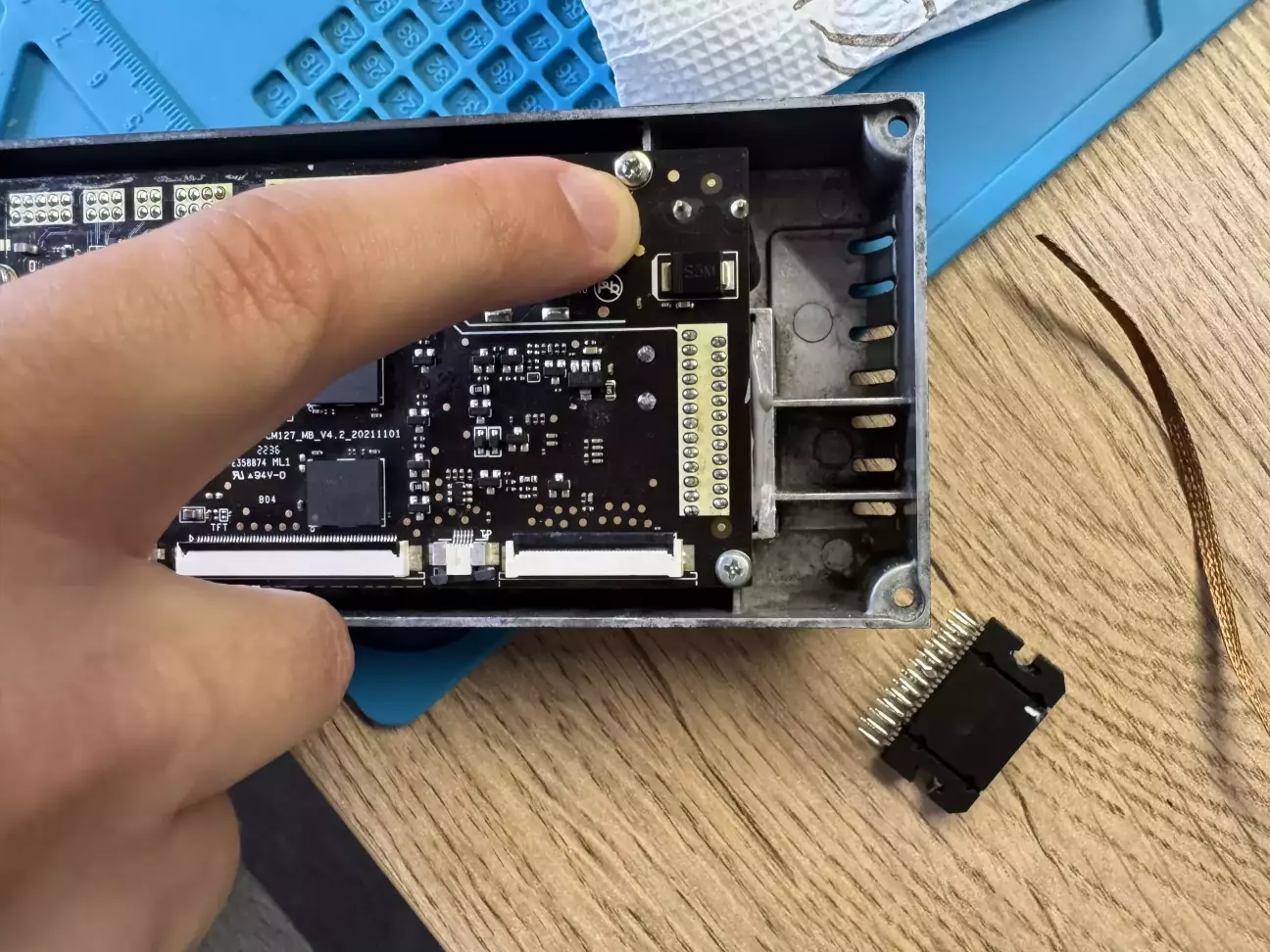

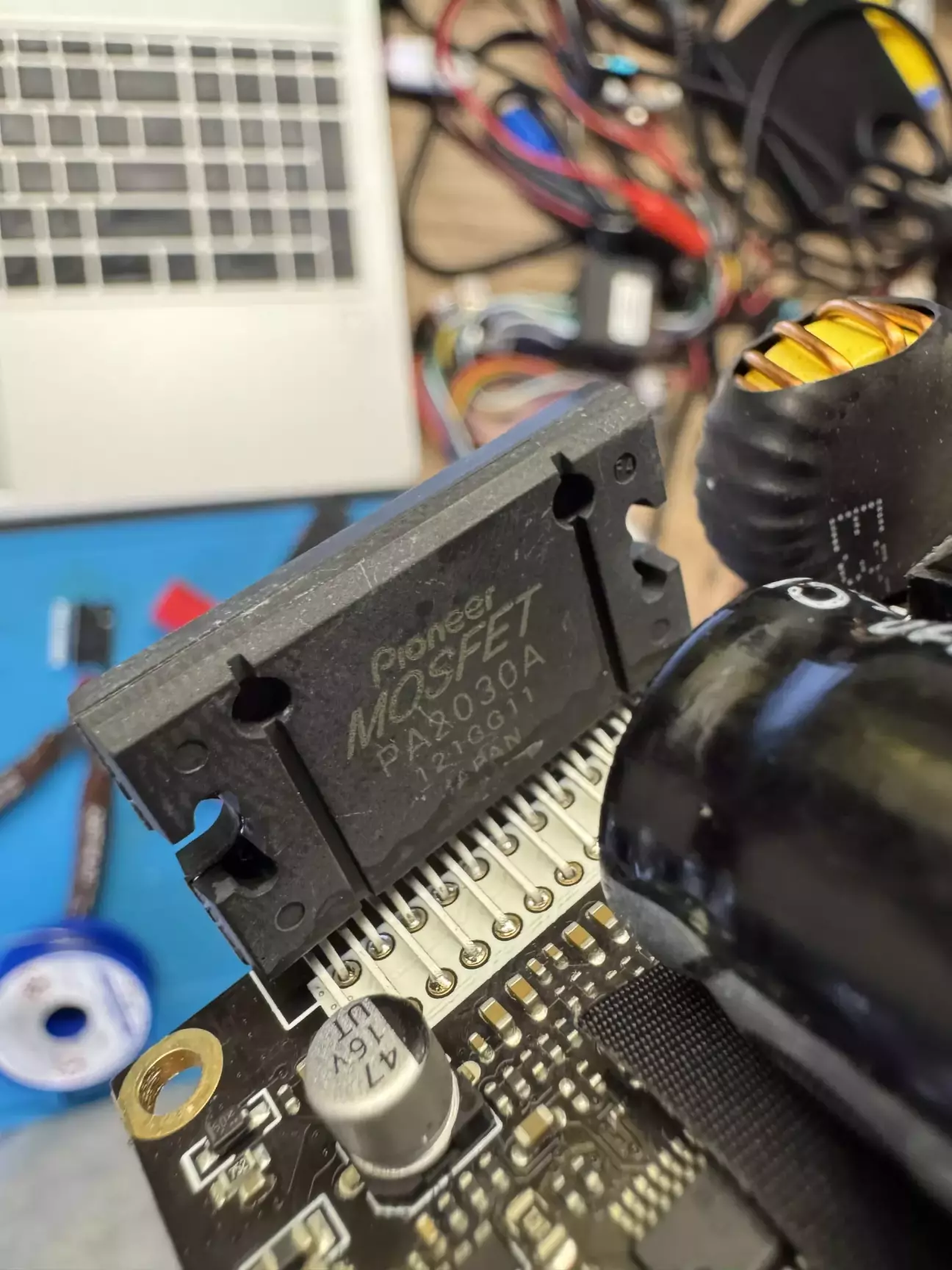

Запаяли Pioneer PA2030A.

Не торкається до радіатора… ото тому оте гівно YD7388 і згоріло перегрівшись. Вирізали пластинку зі шматка металу. Алюмінієві в наявності затовсті, довелося викручуватися, приклавши в 2 рази більше термопасти.

Ще один конденсатор на 6800мкФ, оцей гвинт без різьби… замінили на довший, короткий, схоже, закручували молотком.

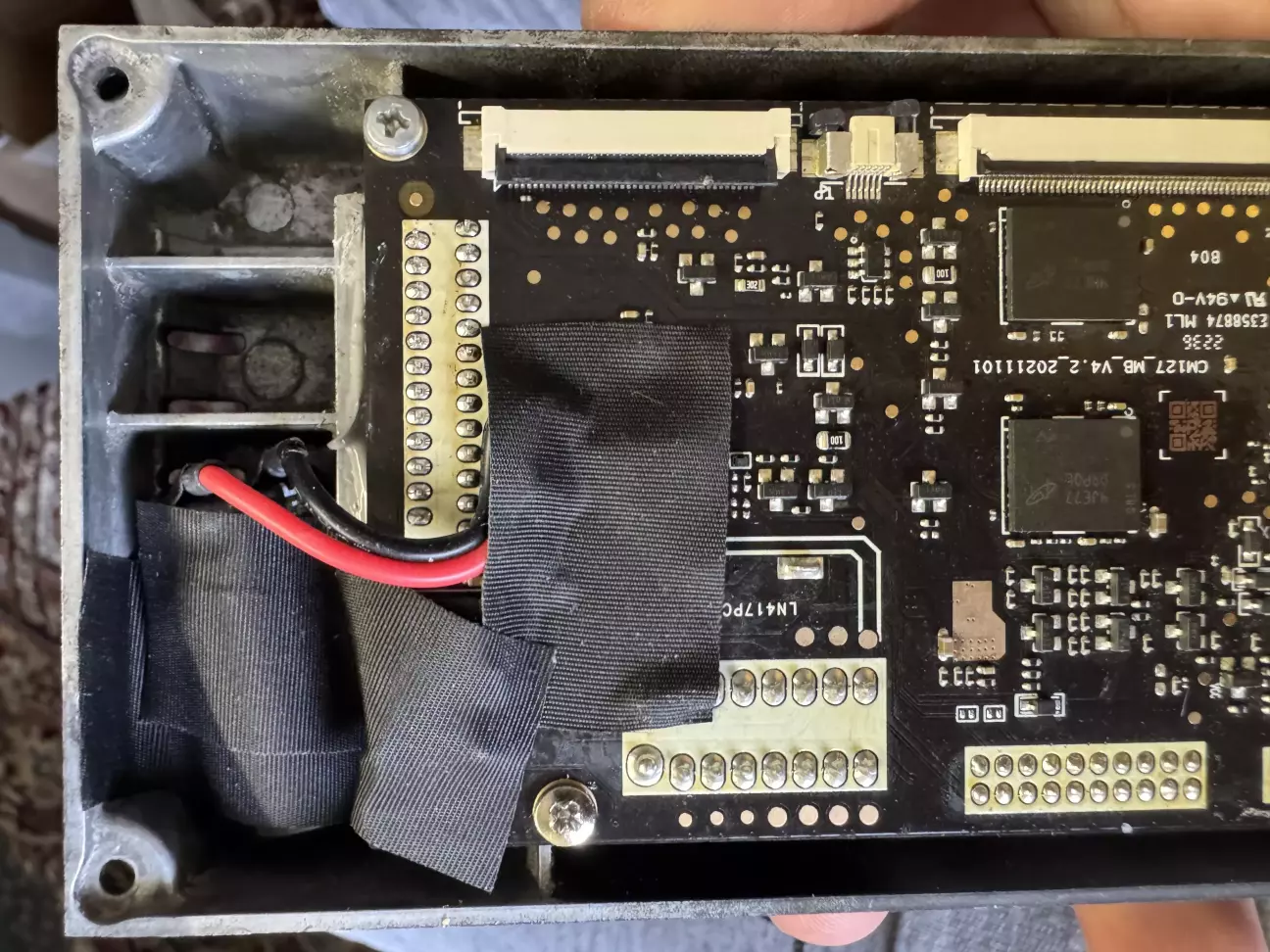

Заклеїли зайве, щоби не коротнути випадково

Включили, звуку німа🥸

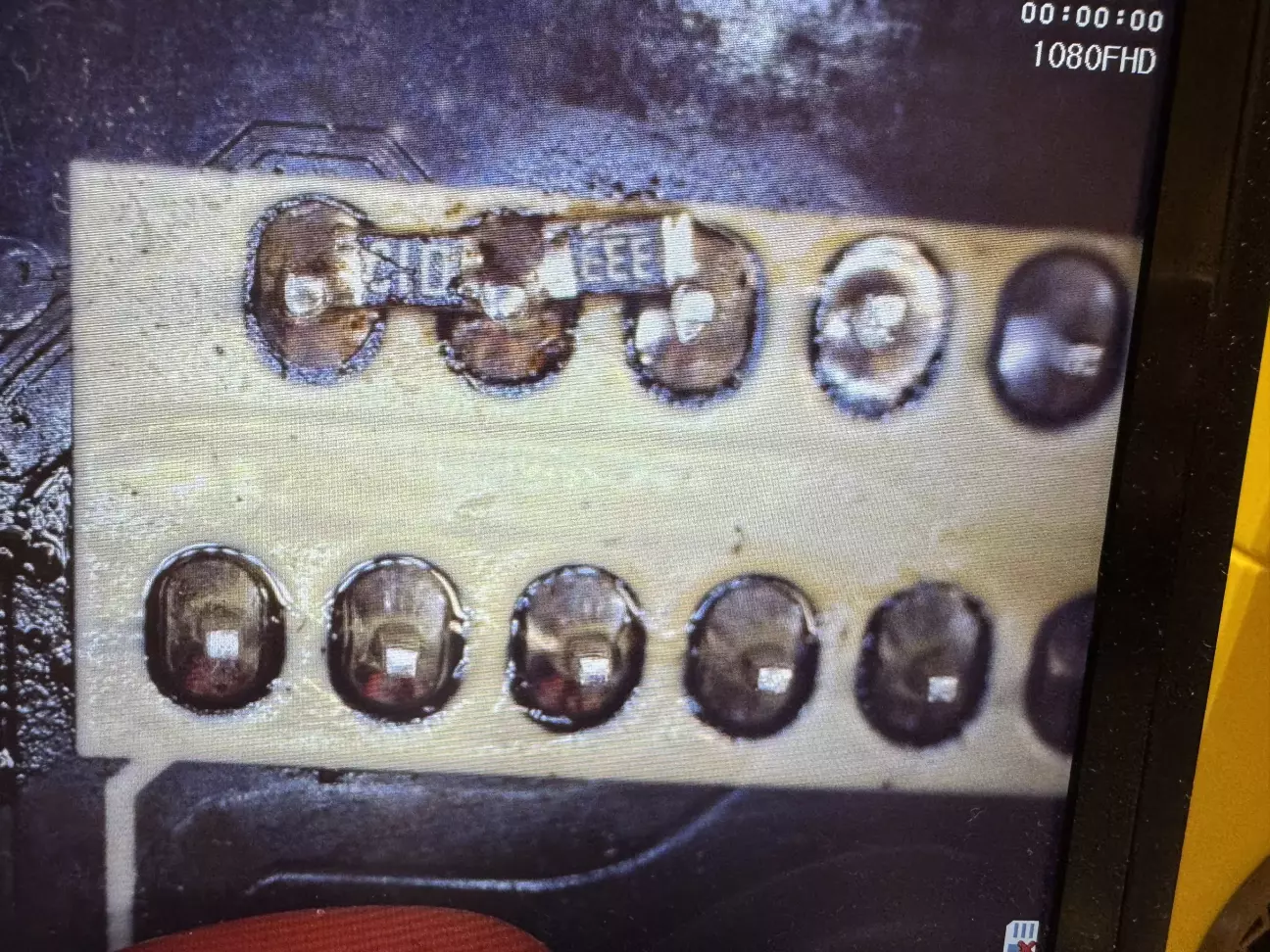

Розібрали, кинули дільник на резисторах між ніжками мосфету (24та - земля, 22 mute, 20та - +12В). Звук запрацював, але mute не працює, на 0 гучності чути трошки звук. Логіка плати не садить плече в моєму дільнику до напруги менше 1 Вольта.

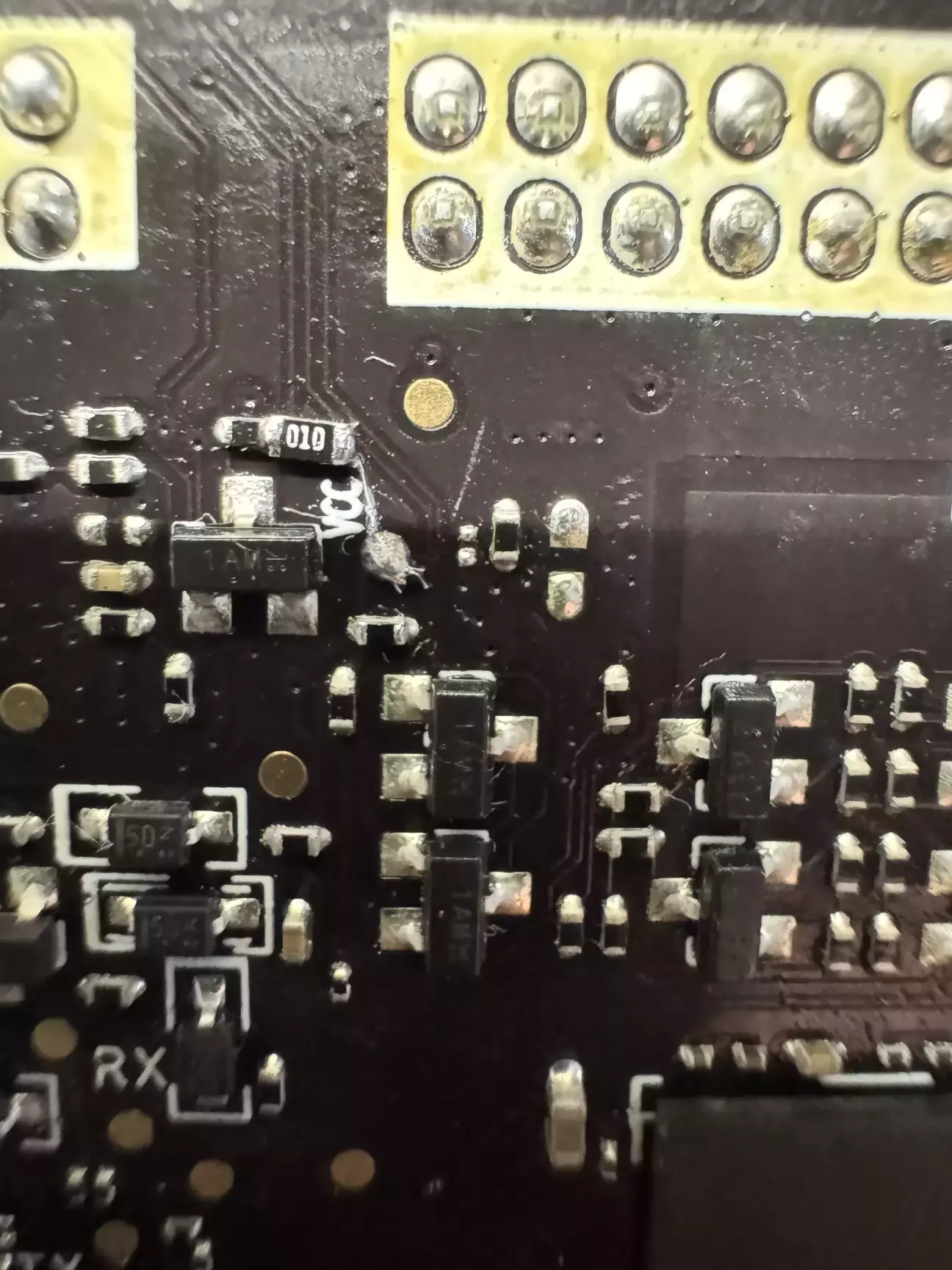

Помацав плату, знайшов потрібний транзистор, відповідальний за це. Додав 1 резистор, притягнувши його до 3.3В, і прибрав свій дільник. Все, працює по заводу.

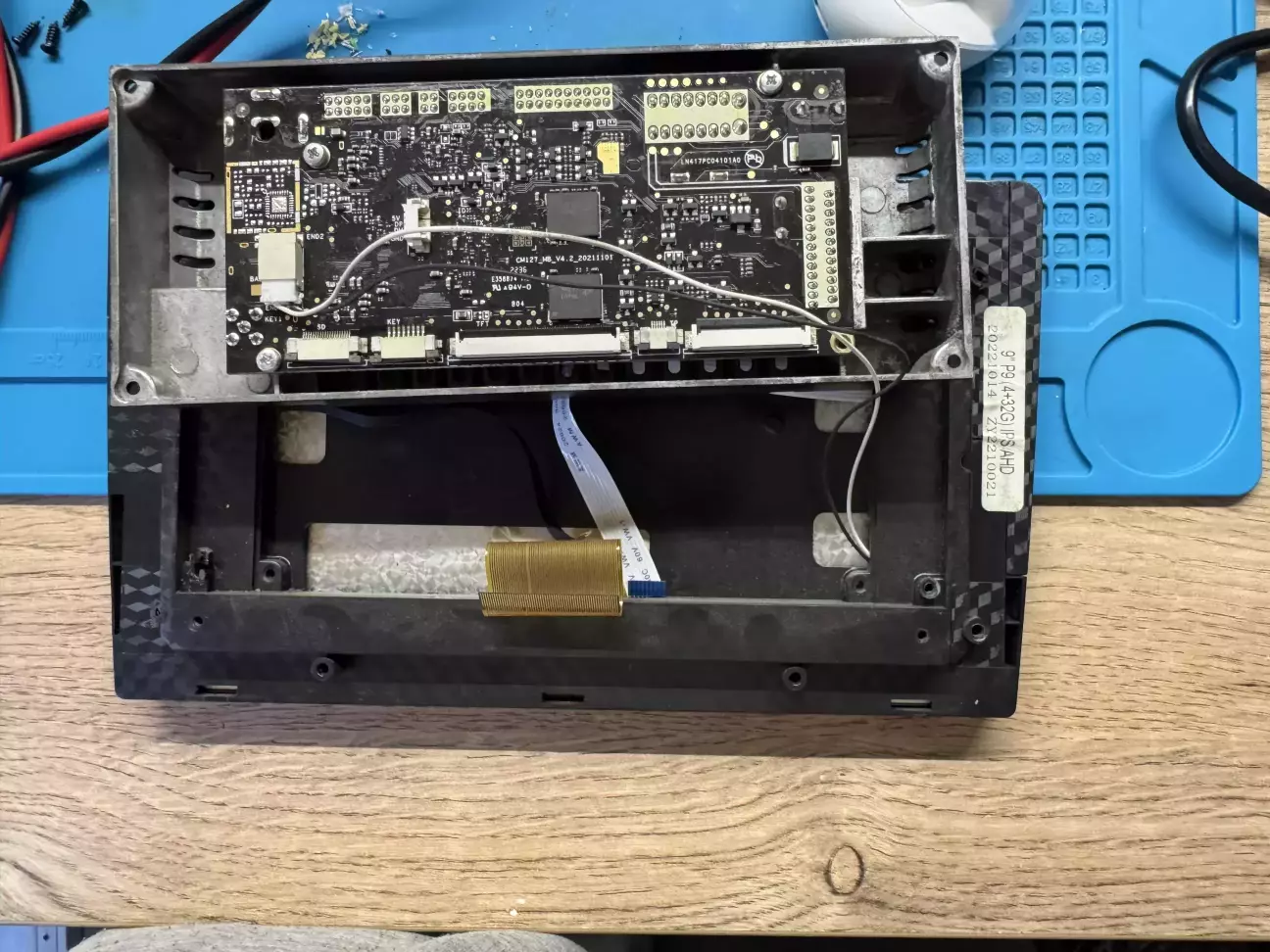

Як бачите, шлейф 60 пін, тут дисплей дуже сумної якості.

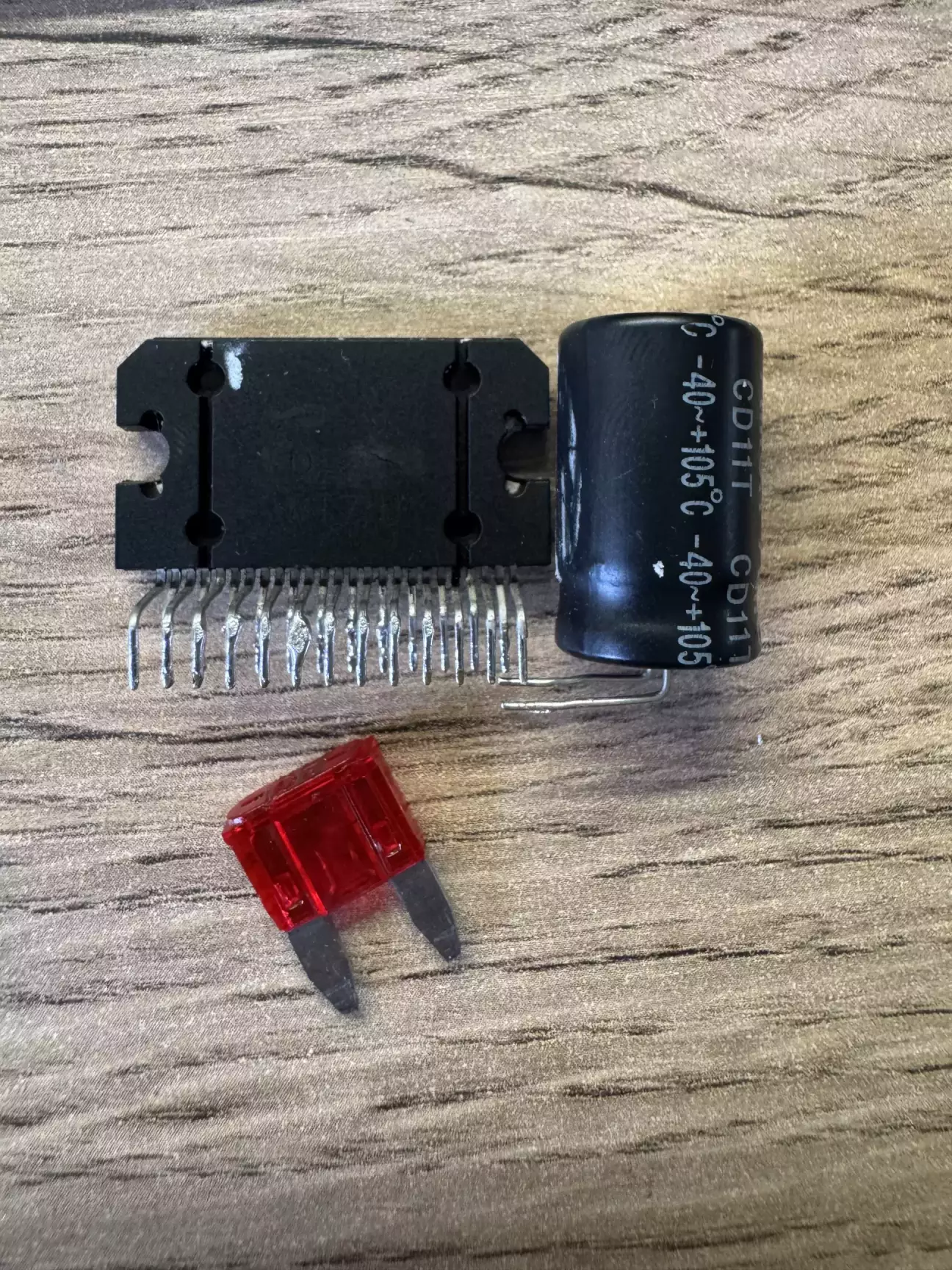

Набір юного ремонтера виколупаний з цього присторю і викинутий.

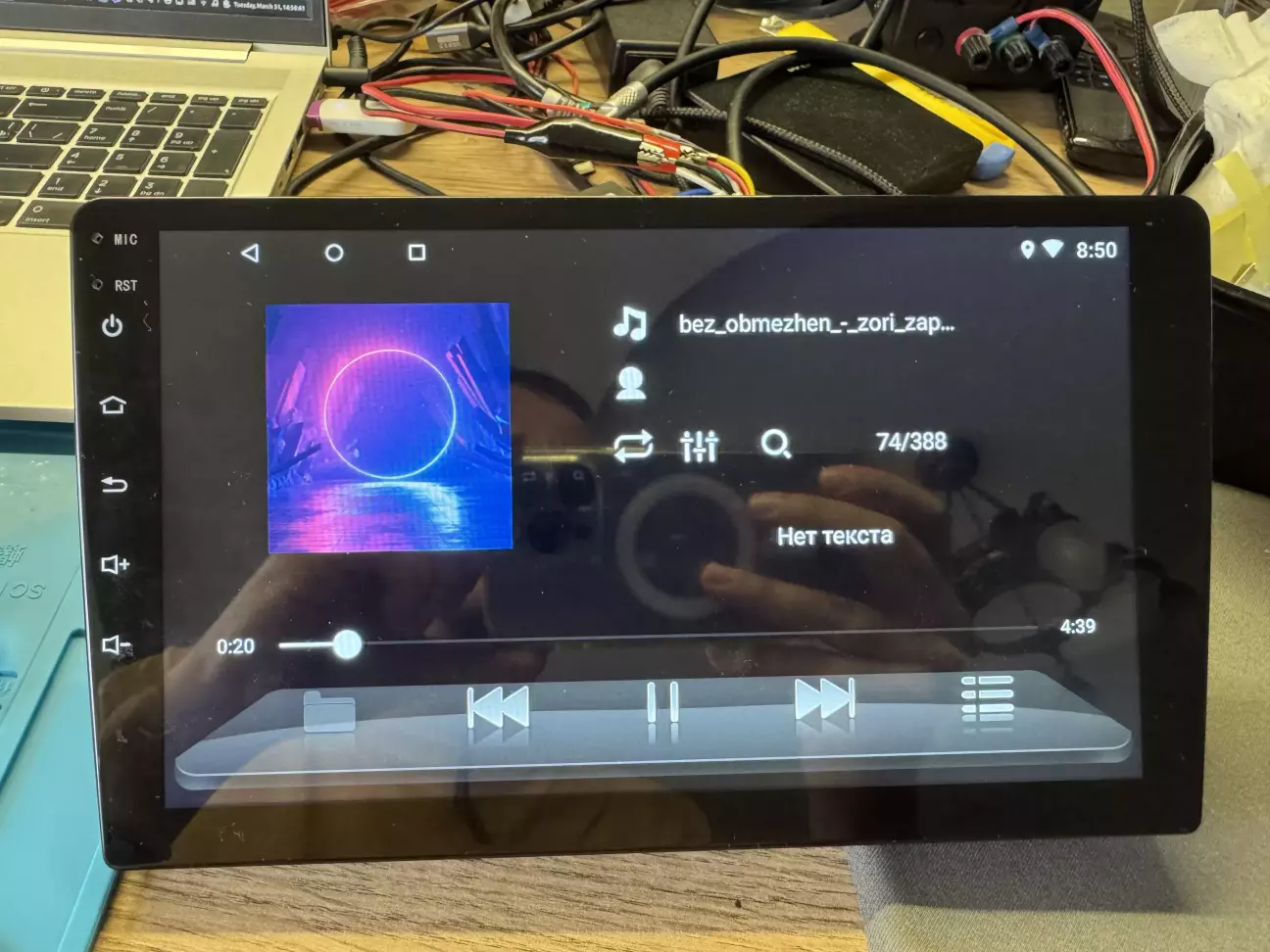

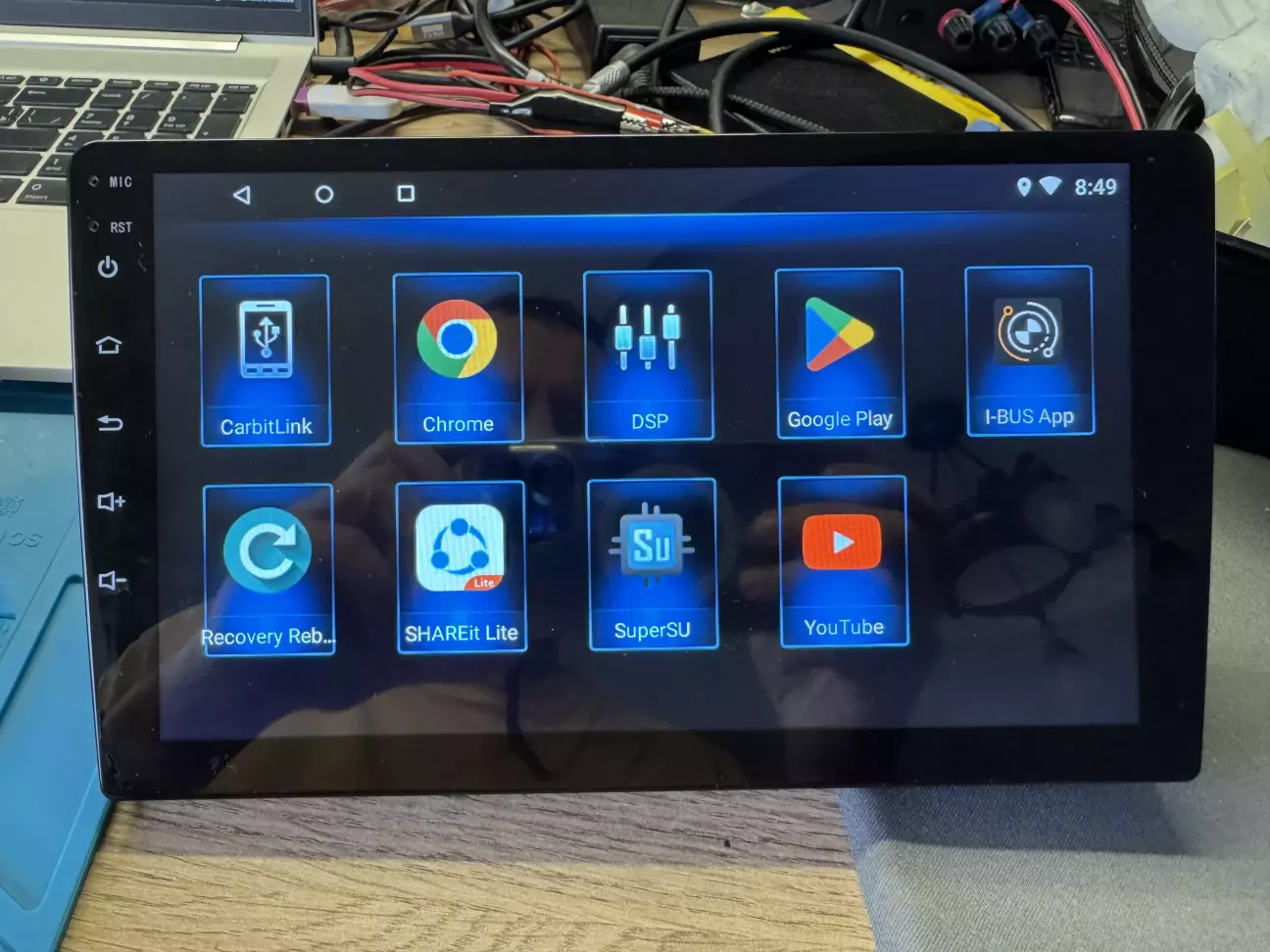

Нарешті зібрано все і проацює

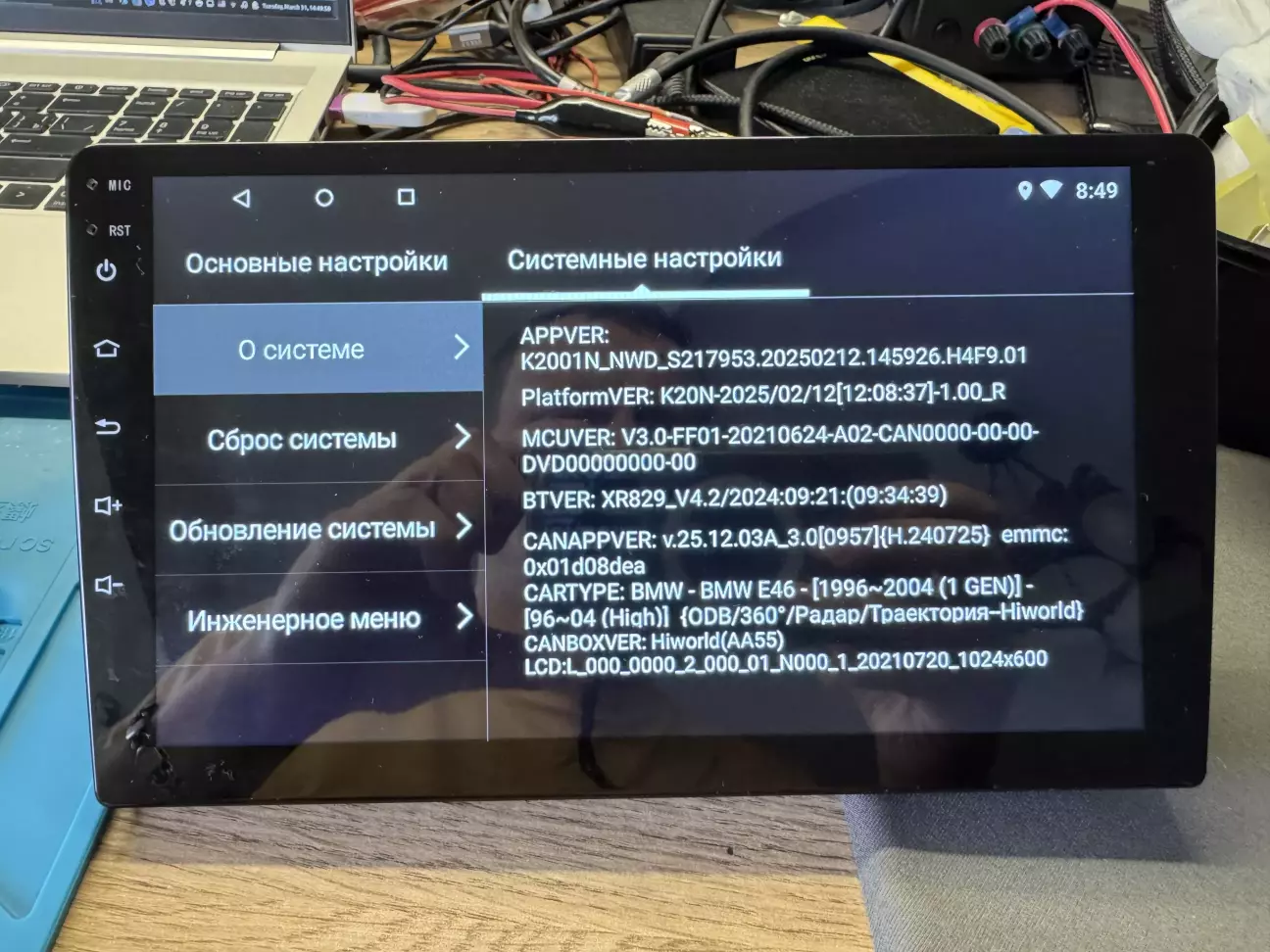

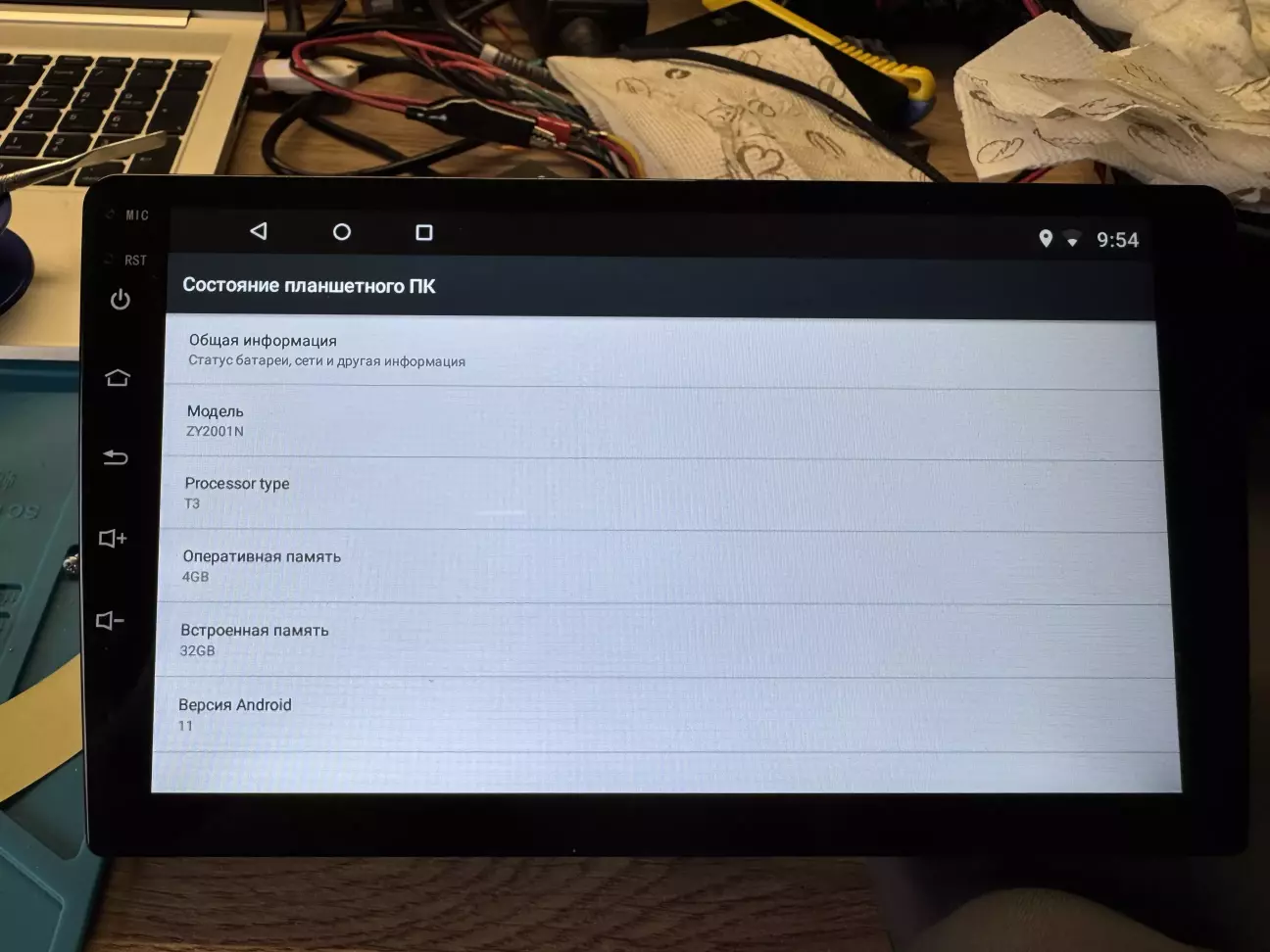

Інфо про систему. Побачите - тікайте, адже в 2026 його все ще продають. І якщо NWD може робити якісні речі, то це викидень для тих, хто вірить в шару.

Отже повний опис пристрою:

NWD K2001N (Allwinner P9) 2/32 9” 1024x600.

WiFi, Bluetooth, GPS, все.

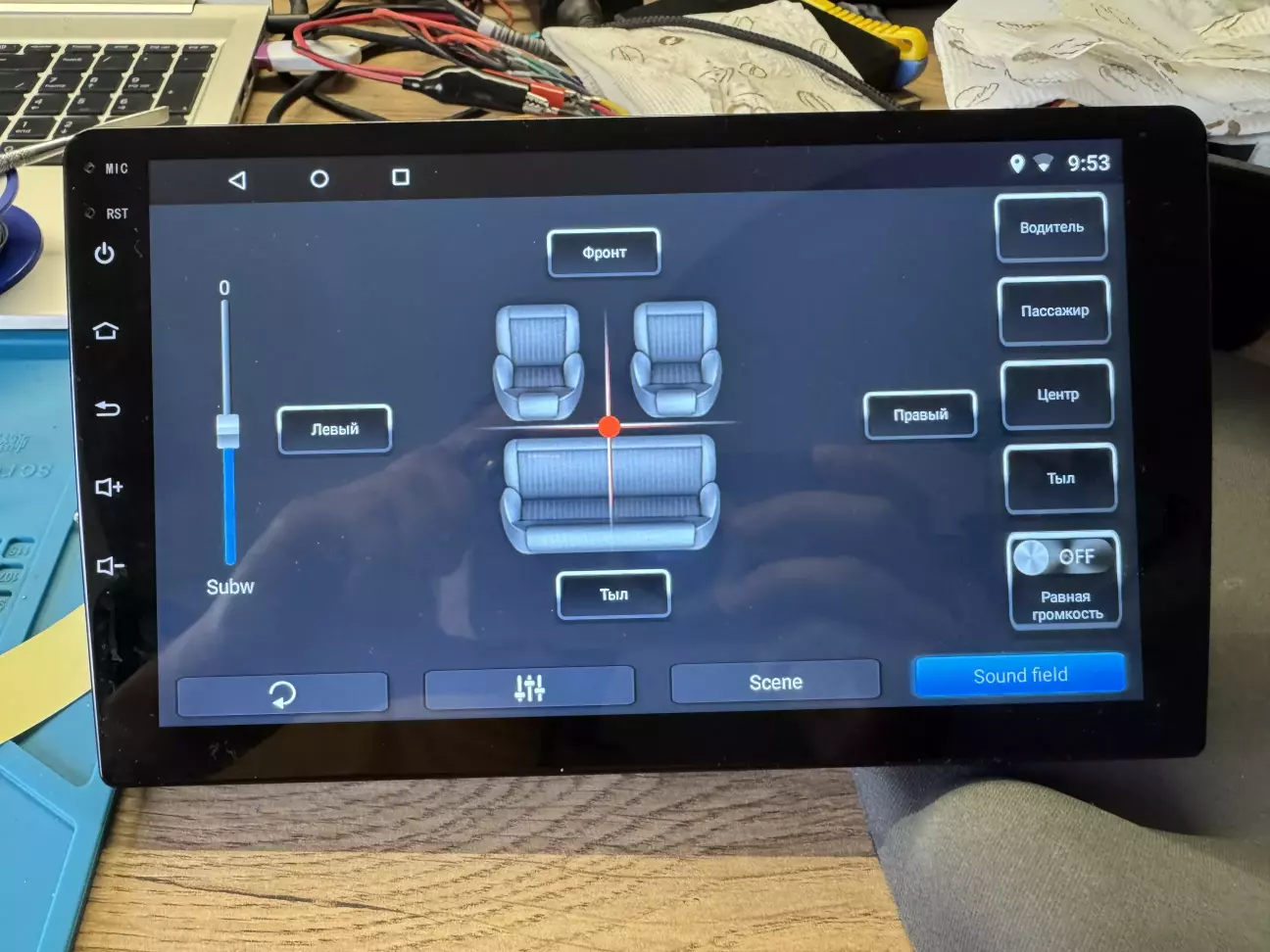

Посмикали баланс, впевнилися, що все штатно працює.

В системі все так же 4Гб знаходимо, коли фізично їх 2.

Лежить в мене ще одна така мертва, @ES. випадково спробував в ній оновити MCU, так от, в пристрої з допису чіп інакший, прошивок немає, тим більше під програматор. Тому друга лежить, чекає щоби в руки потрапила така сама плата з мертвим процесором і справним MCU. Хто-зна,  може колись і там буде хепі енд, тільки кому ж він треба?

В закупці цей пристрій доларів 45, рівно стільки як коштував ремонт. Чи був сенс? Був, бо кінцева ціна в Україні в 3 рази мінімум вища, а ми отримали на виході хоч і сумний пристій, але з веселим звуком.

Не купуйте K2001N, а якщо вже купили, то я можу змусити його грати якісно.
