11. Bluetooth в магнітолу BMW Business CD43

Привіт. Допис про встановлення блютуз модуля в магнітолу bmw business cd43 замість FM/AM, не знайшовши жодної інструкції вирішив створити власну,можливо комусь згодиться.

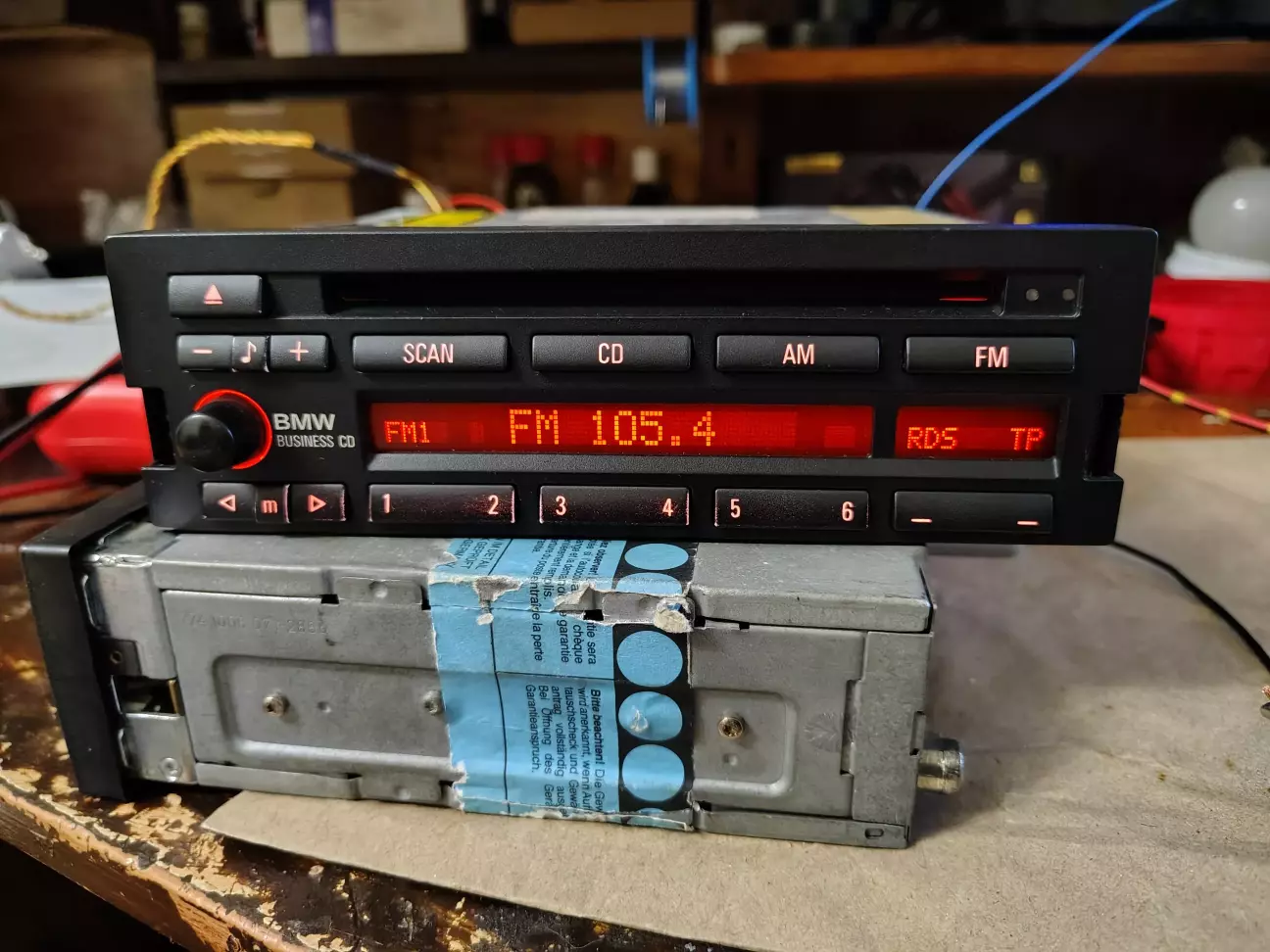

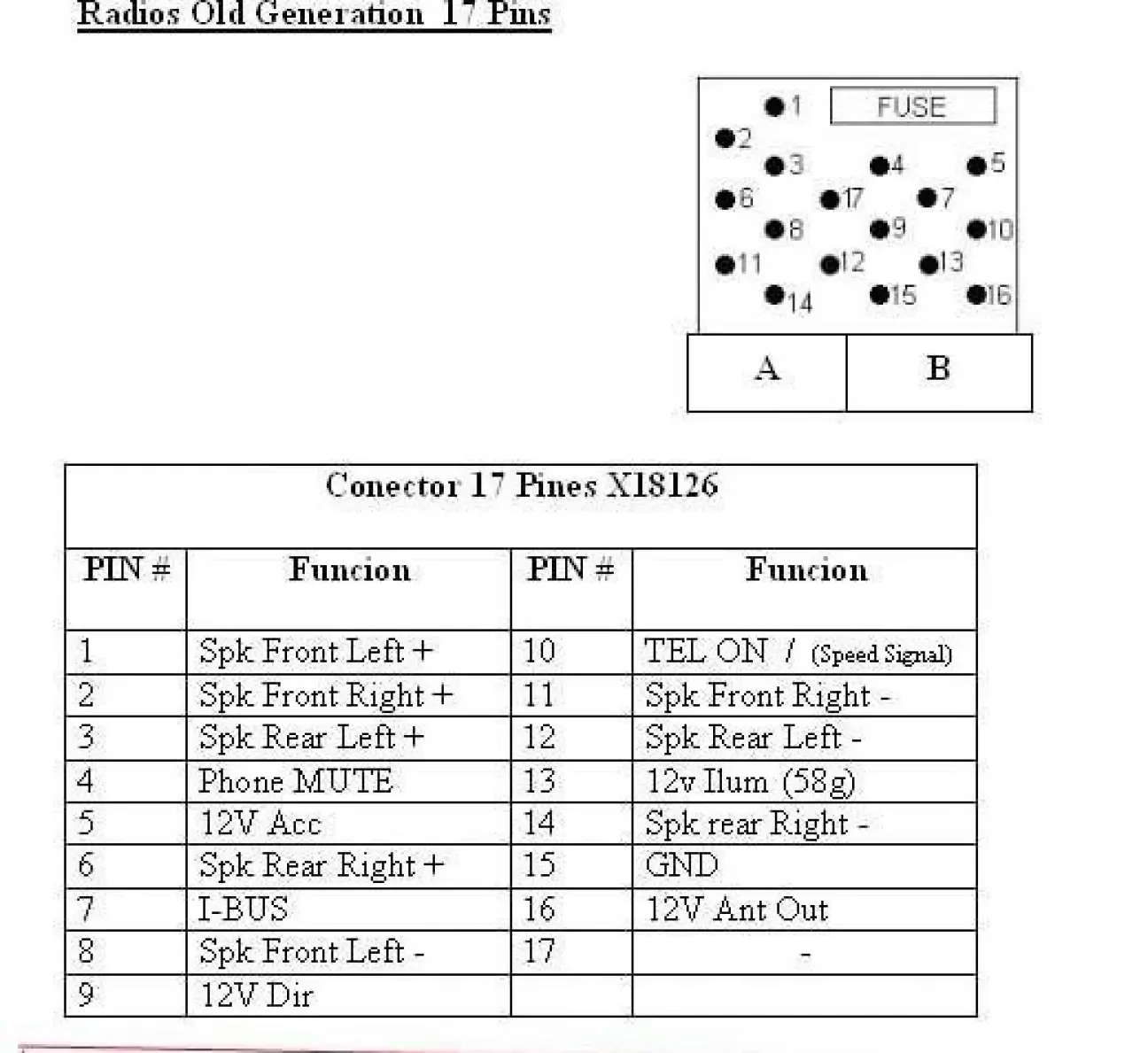

Увімкнути магнітолу для перевірки можемо просто на столі без зайвих блоків допоміжних,розпіновка стандартна 17пінова бмв

Отже магнітола не запуститься без коду.

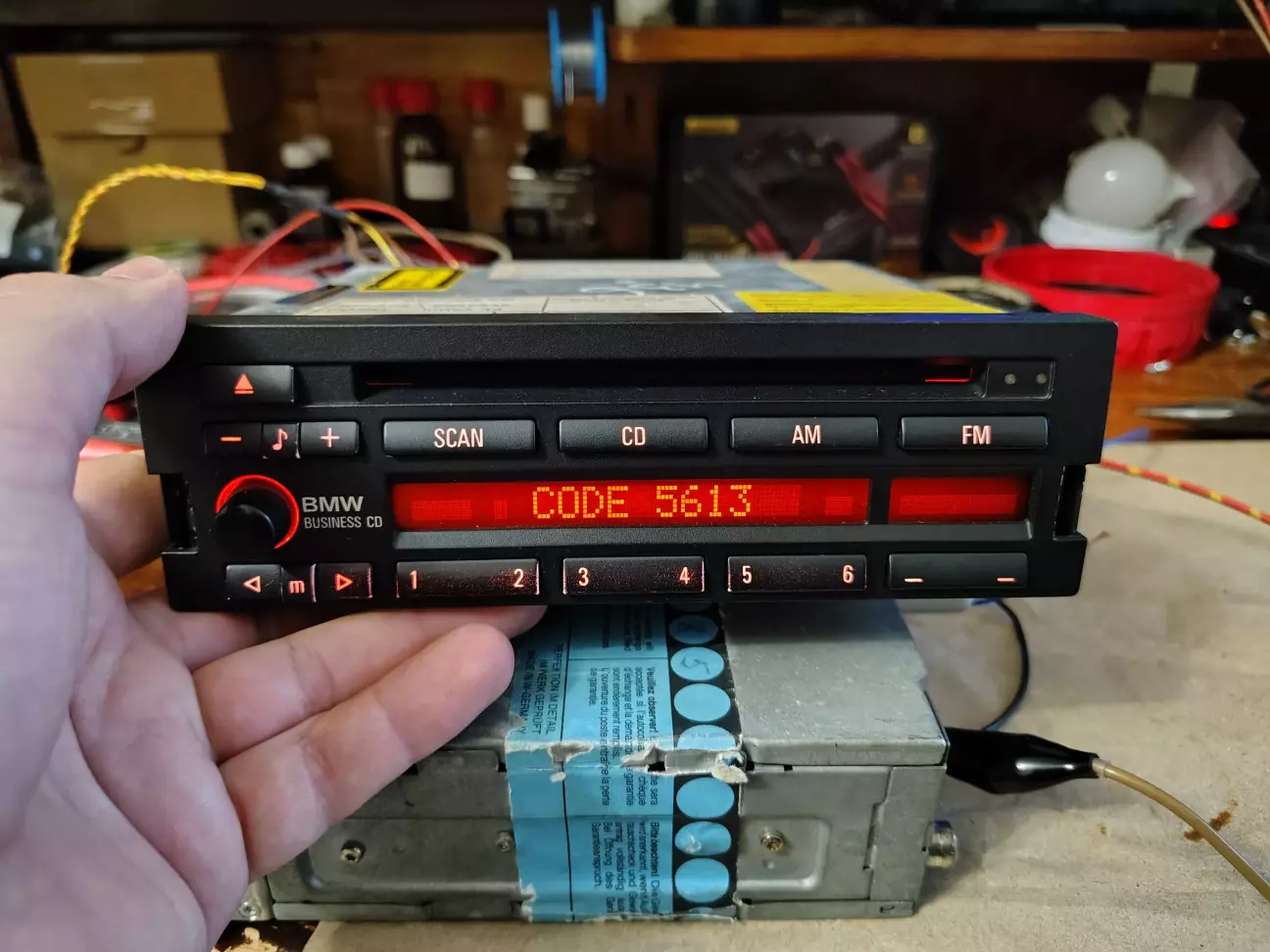

Код був написаний на корпусі,вводимо його наступним чином:

Щоб ввести цифру "5" -натискаємо 6 раз кнопку 1 (0.1.2.3.4.5)

"6"-7раз кнопку 2

"1"-2рази кнопку 3

"3"-4рази кнопку 4

Підтверджуємо ввід кнопкою "→" що праворуч від кнопки "m".Готово.

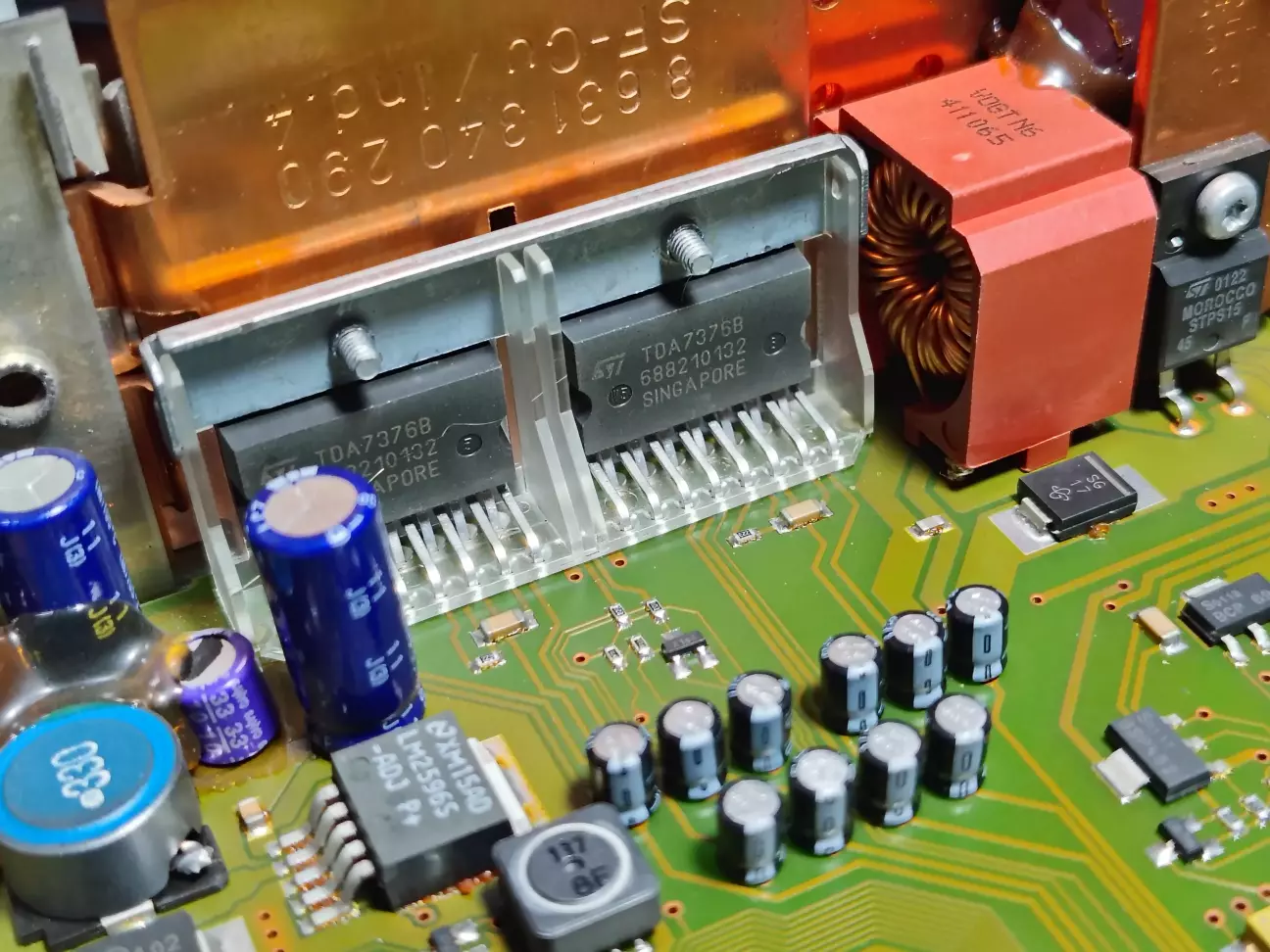

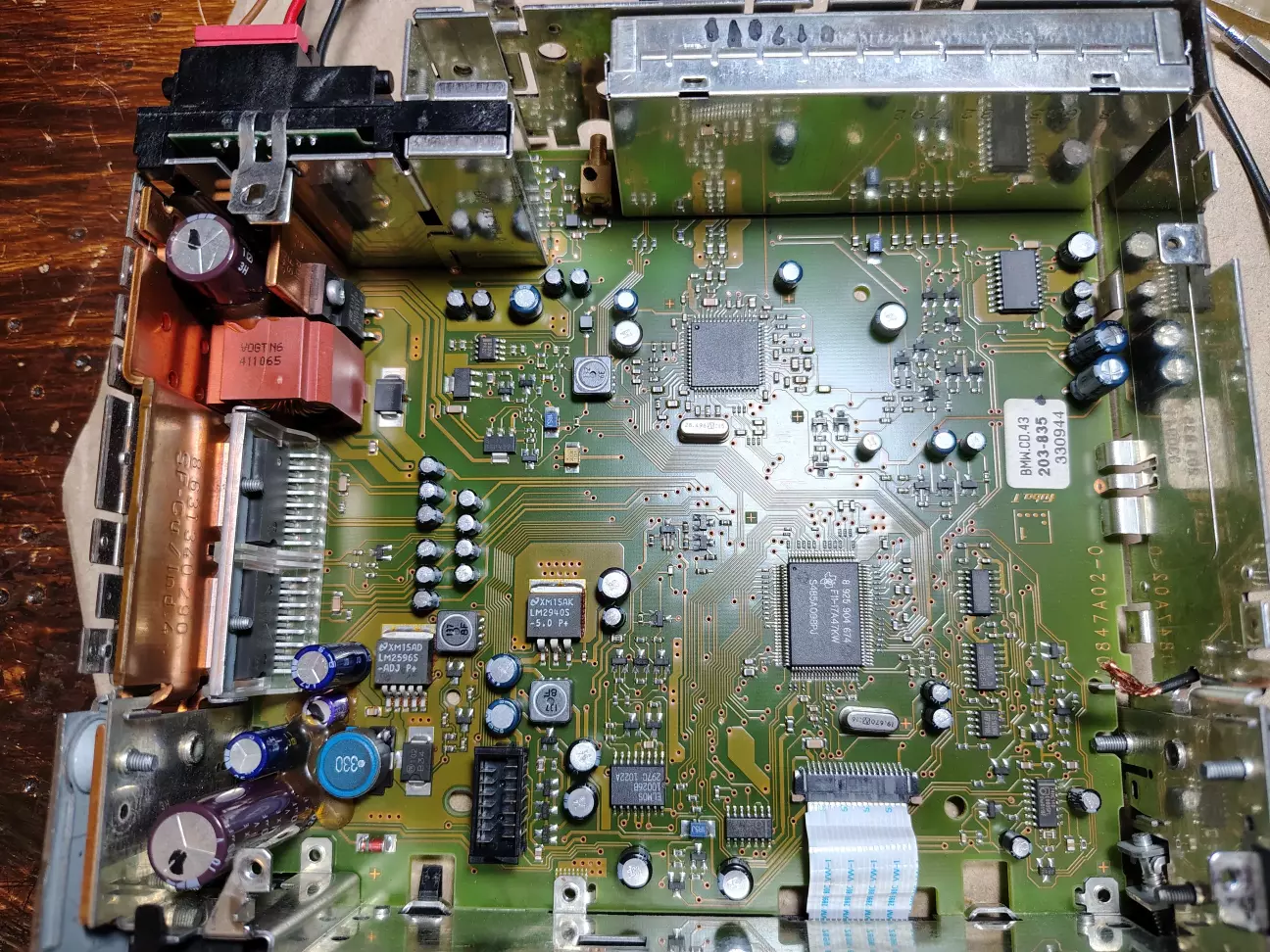

Знявши верхню кришку і діставши cd привід маємо наступну картину

Я дивився на це якось отак:

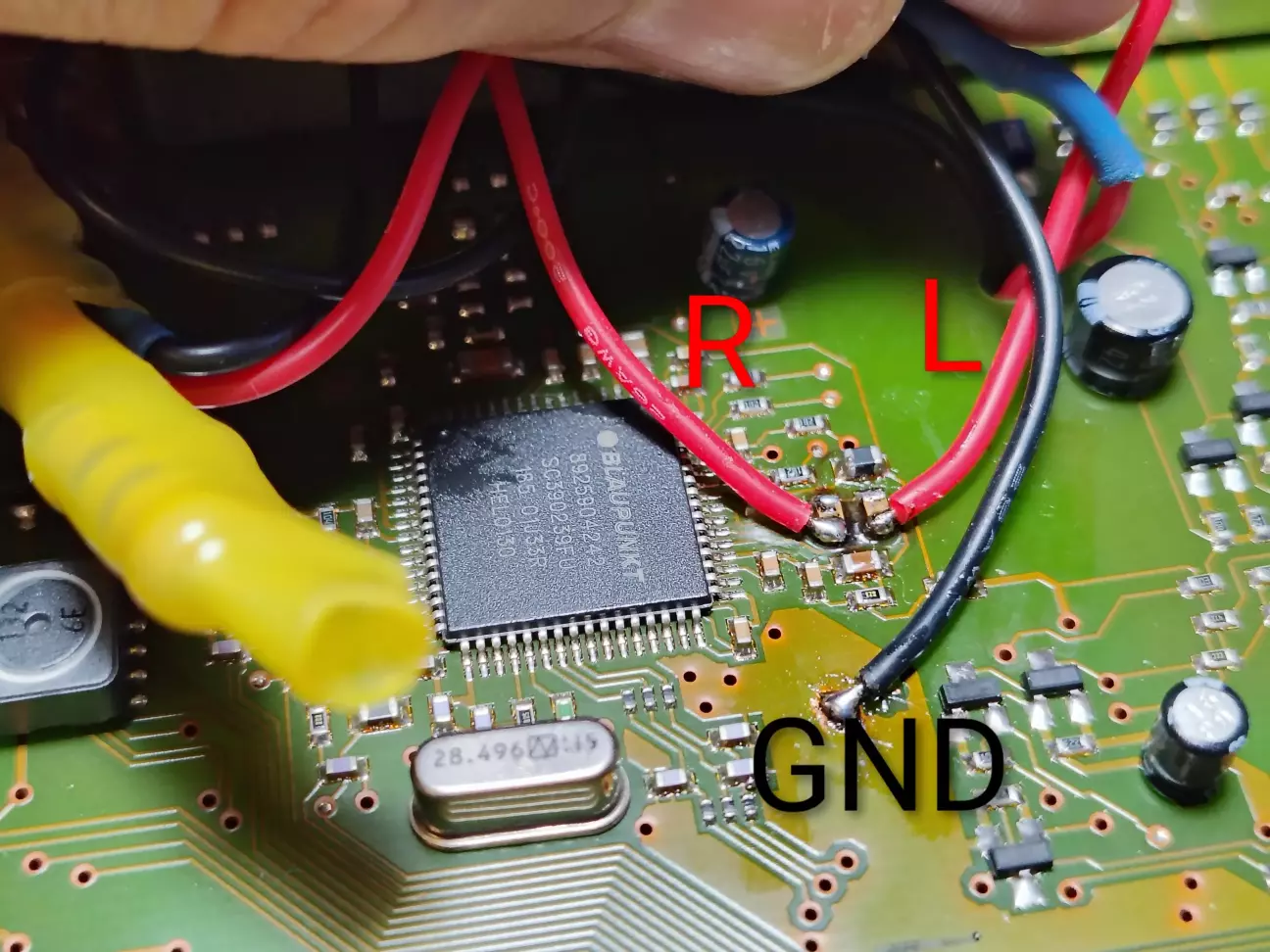

Було знайдено точки входу сигналу від  FM/AM, а оскільки власник не використовує радіо то вихід з блютуз модуля паяємо сюди як на фото:

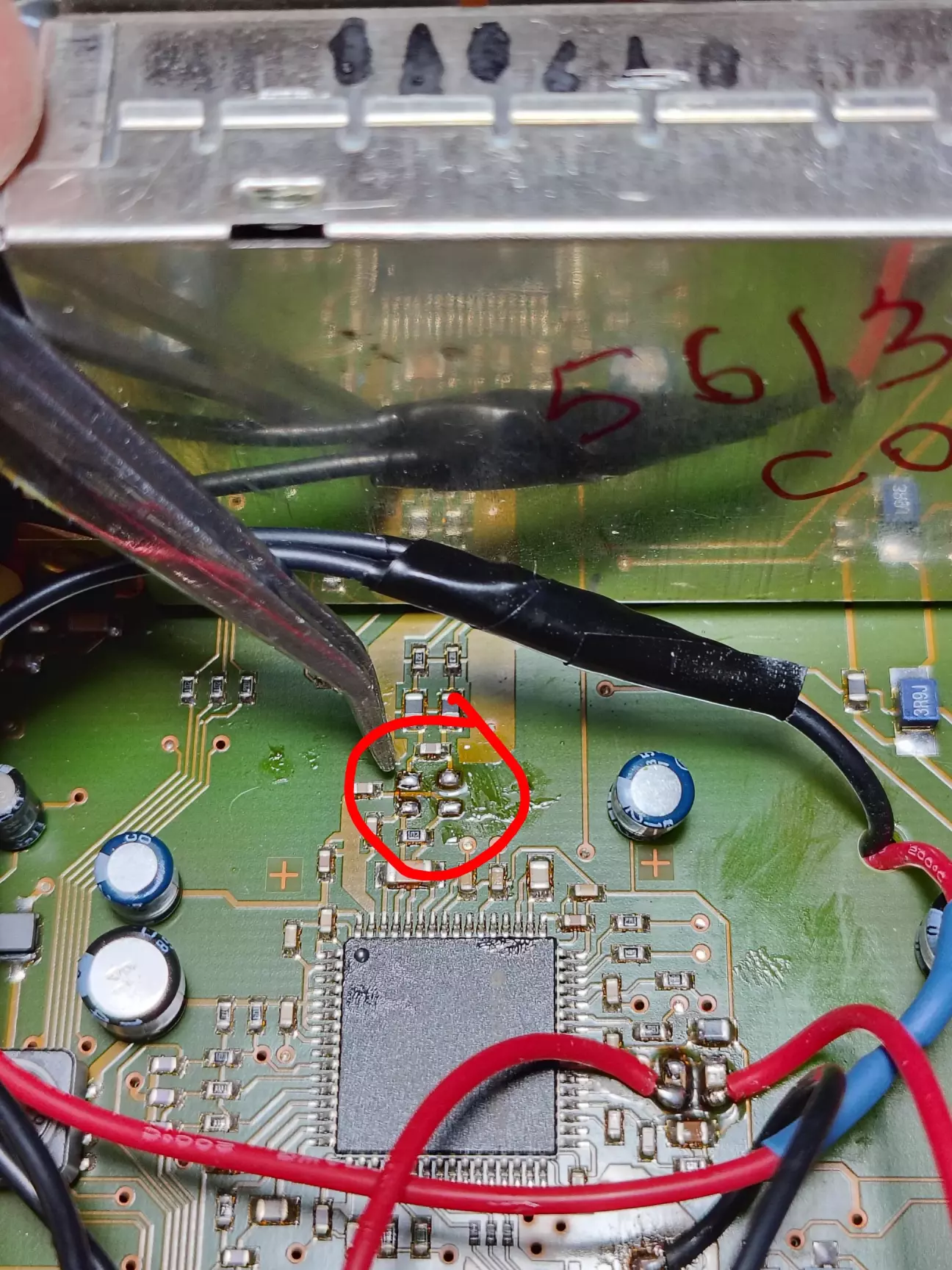

Ну а щоб сигнал від радіо не "підмішувався" то прибираємо два конденсатори  біля радіомодуля і тим самим перериваємо доріжки

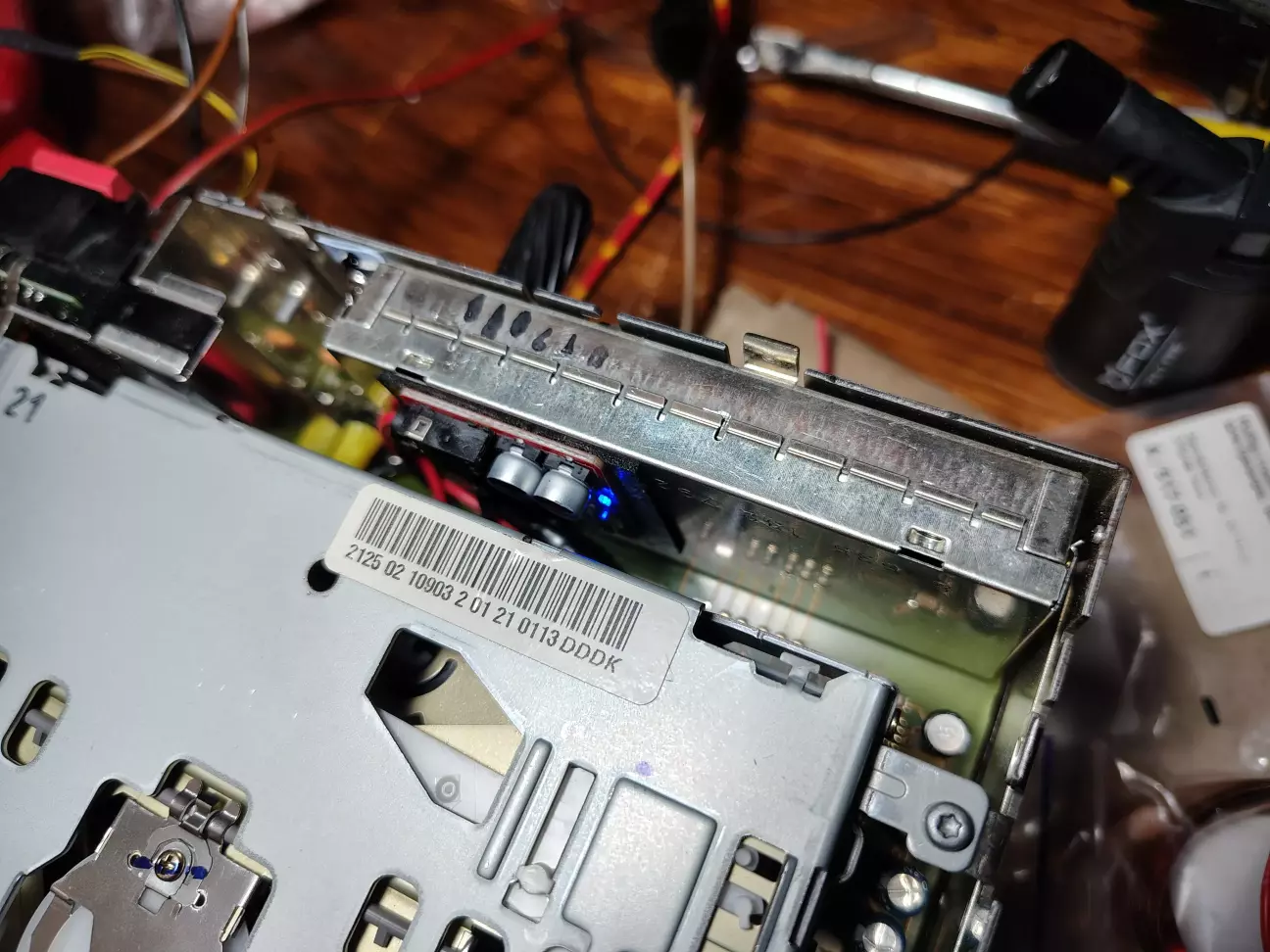

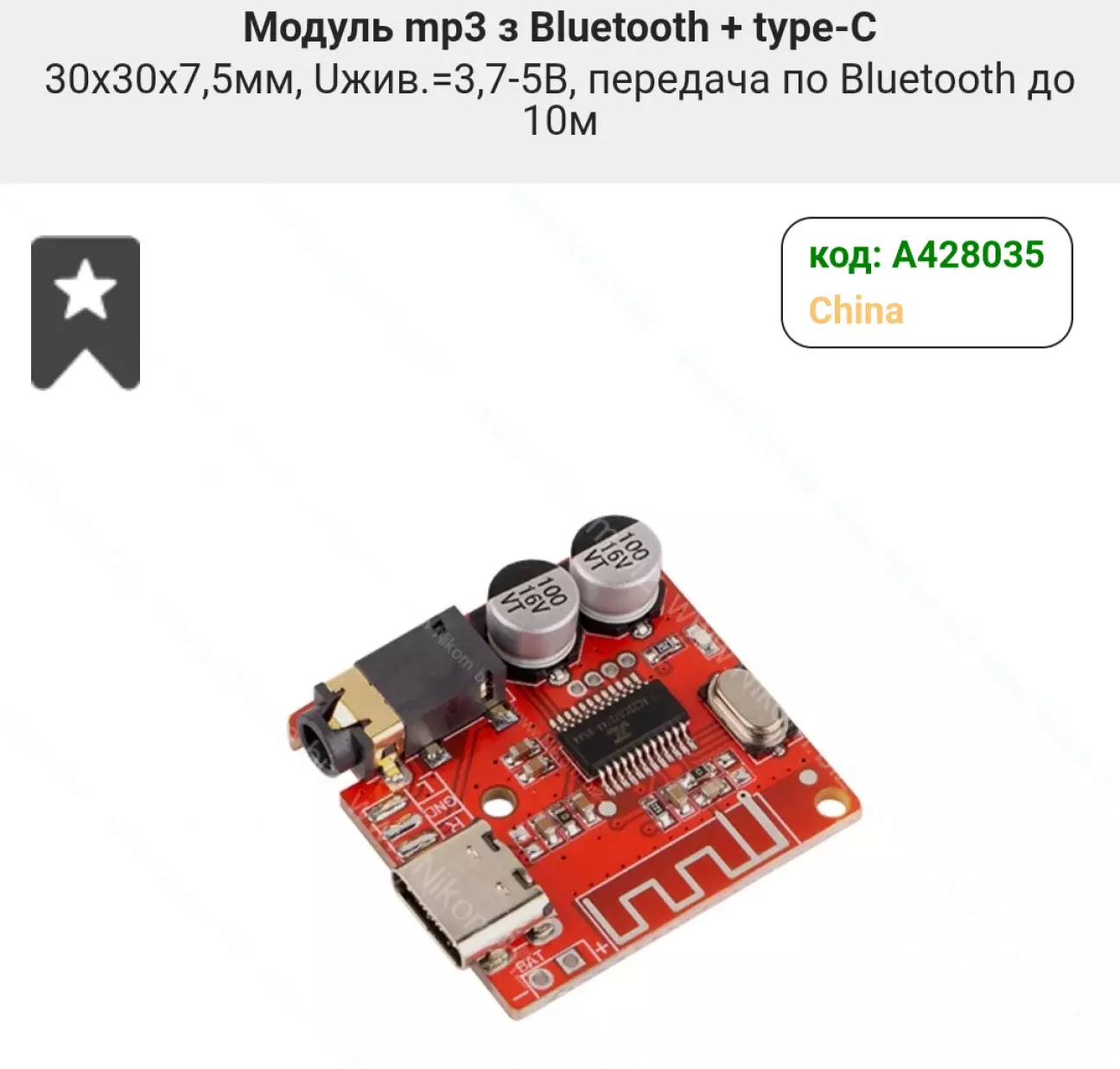

Сам блютуз модуль можна який завгодно,в мене був такий:

Виходи L,R,GND вже зрозуміло куди паять,а вхід живлення 5в вірішив взять від конденсаторів на платі і напоровся на фонові шуми.

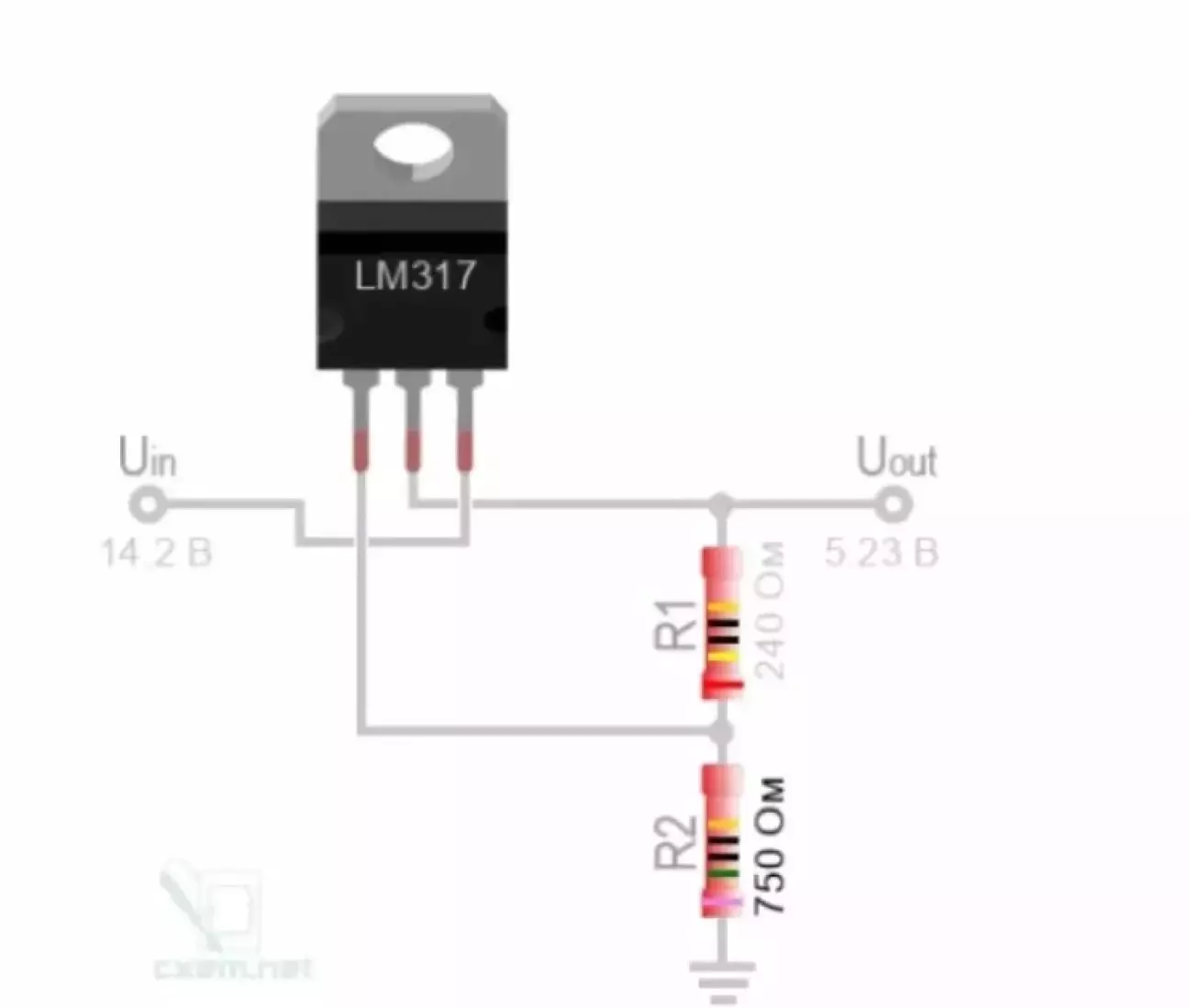

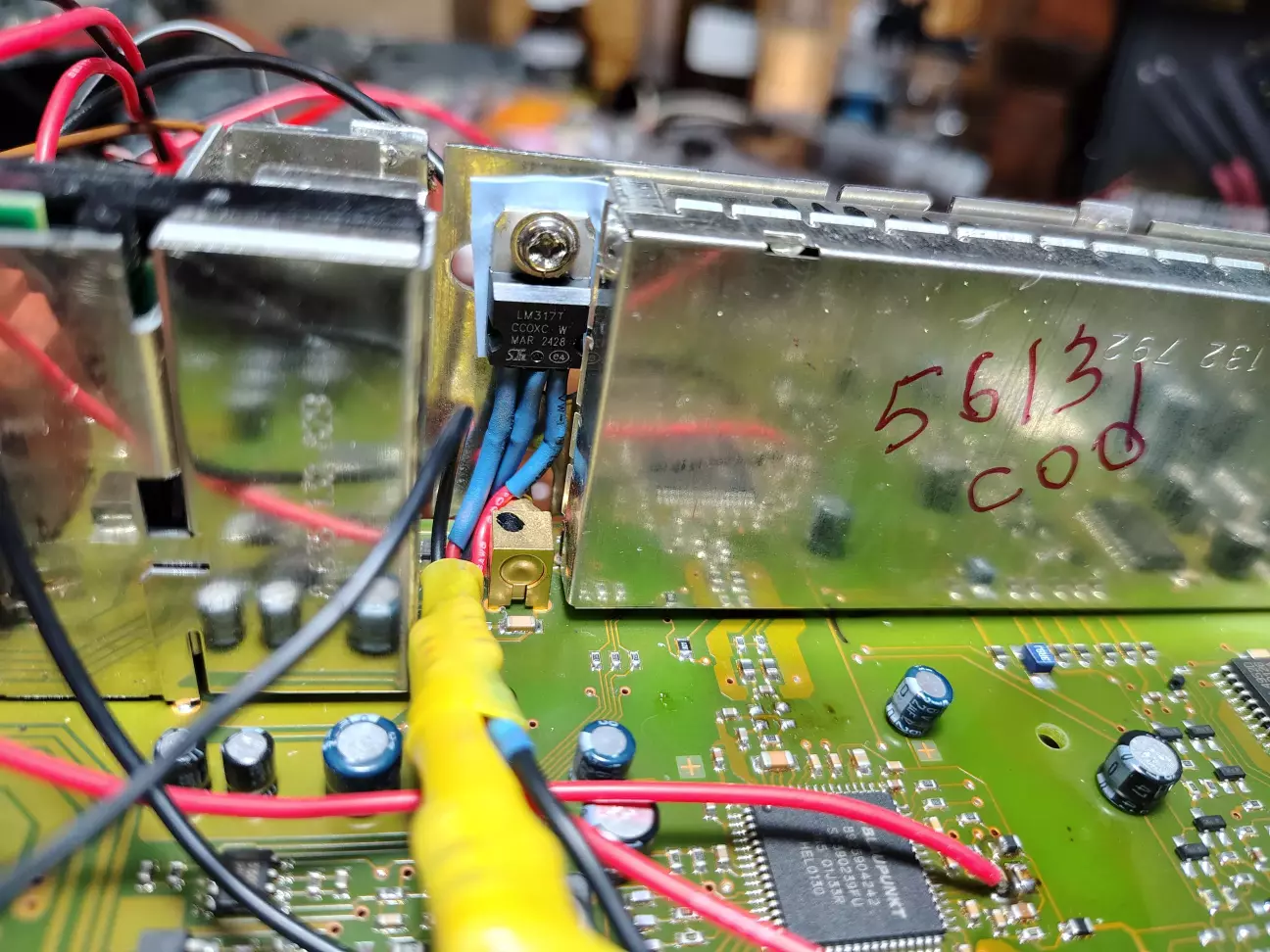

Тому робимо модулю окреме живлення з використанням лінійного стабілізатора напруги LM317T

До корпуса магнітоли через ізолятор обов'язково

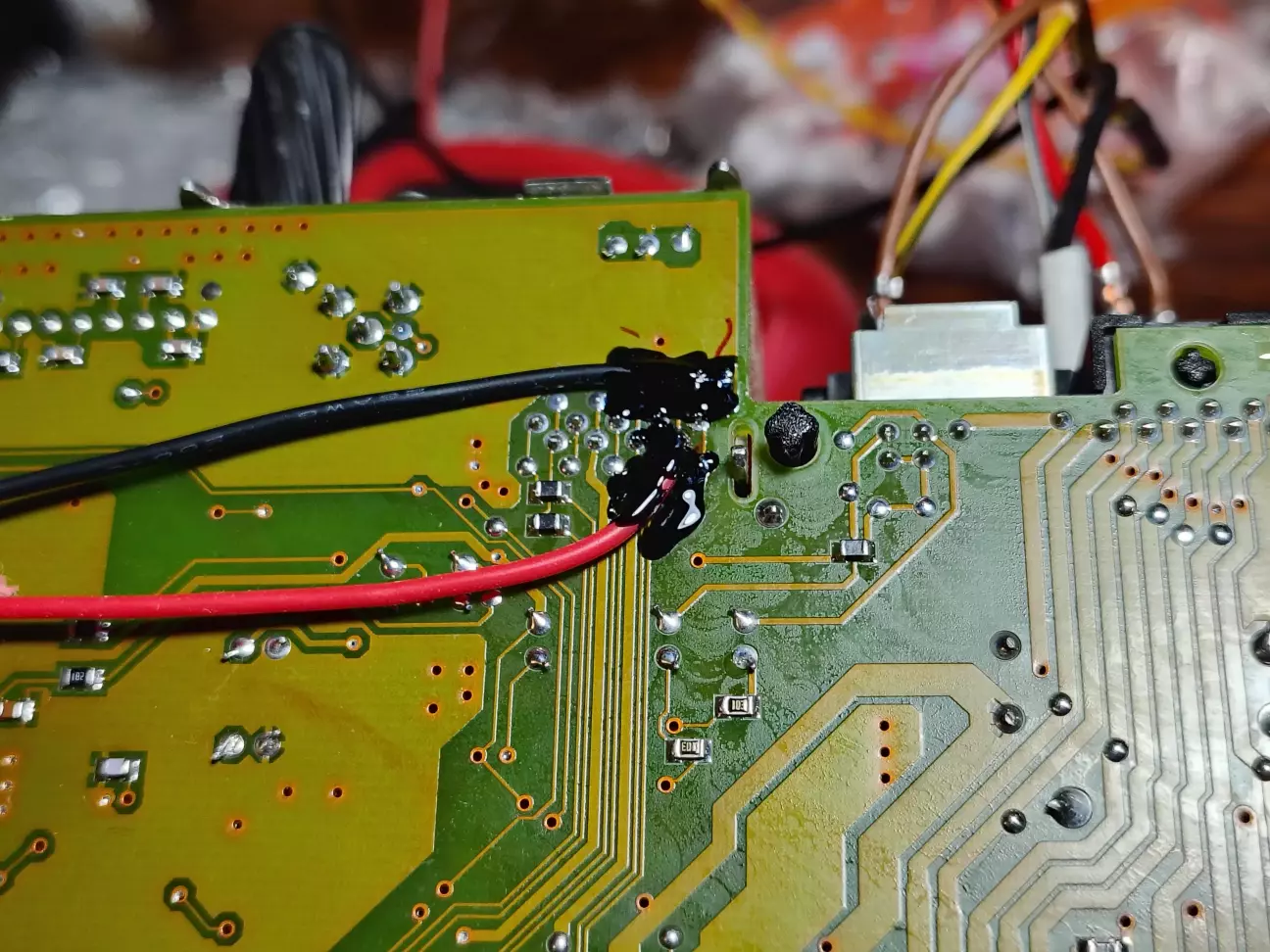

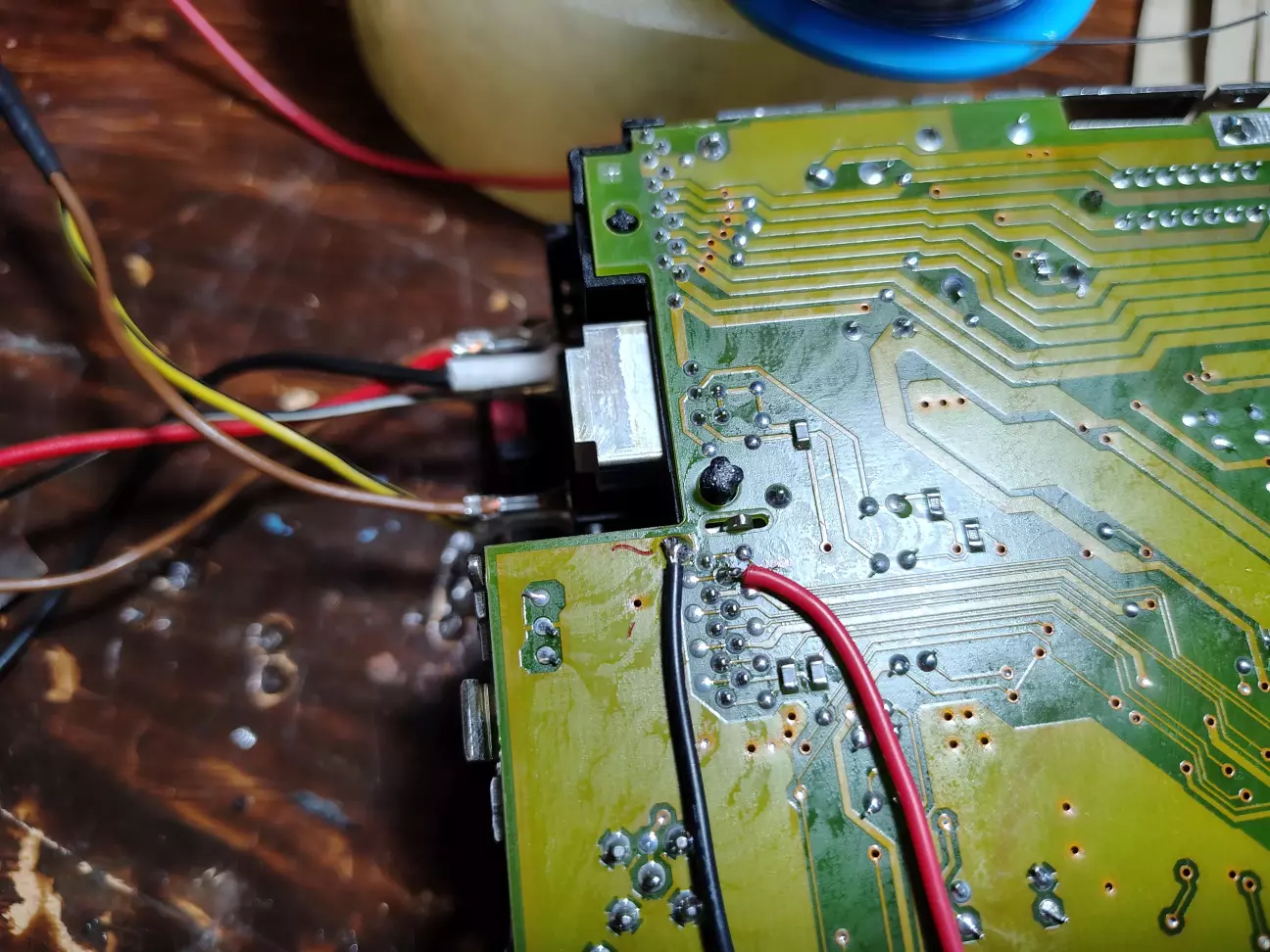

Живлення lm317 від пінів 5 та 15 знайшов на платі,ось фото додаю

Ну й збірка в зворотньому порядку.

Вмикаємо фм або ам,підключаємось телефоном та маємо чистий звук без зайвого шуму. Зручно і вигляд магнітоли не затронутий.

Гучність та перемикання треків - з телефону.

При вимкненні запалення все вимикається відповідно.

Дякую за увагу! Буду радий якщо це комусь допоможе.
