Апгрейд магнітоли (+Bluetooth)

Надивився відосів на YouTube про те, як до старих магнітол припаюють аудіо bluetooth-модулі з аліекспресу. Хотілось це зробити - просто із цікавості і для практики, а також щоб зменшити кількість дротів що йдуть від зарядки і до входу aux магнітоли.

Беремо в помічники ШІ і погнали))

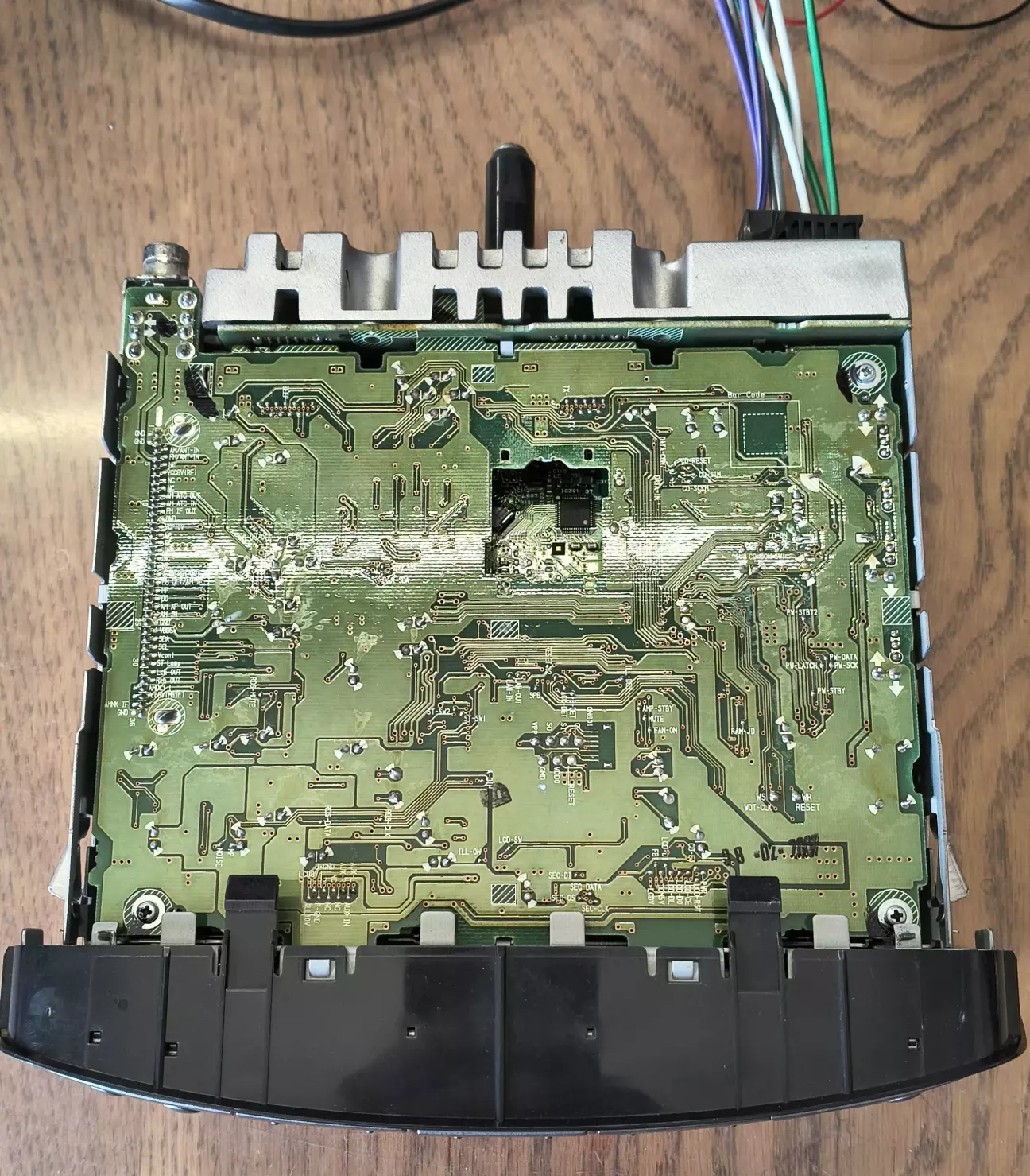

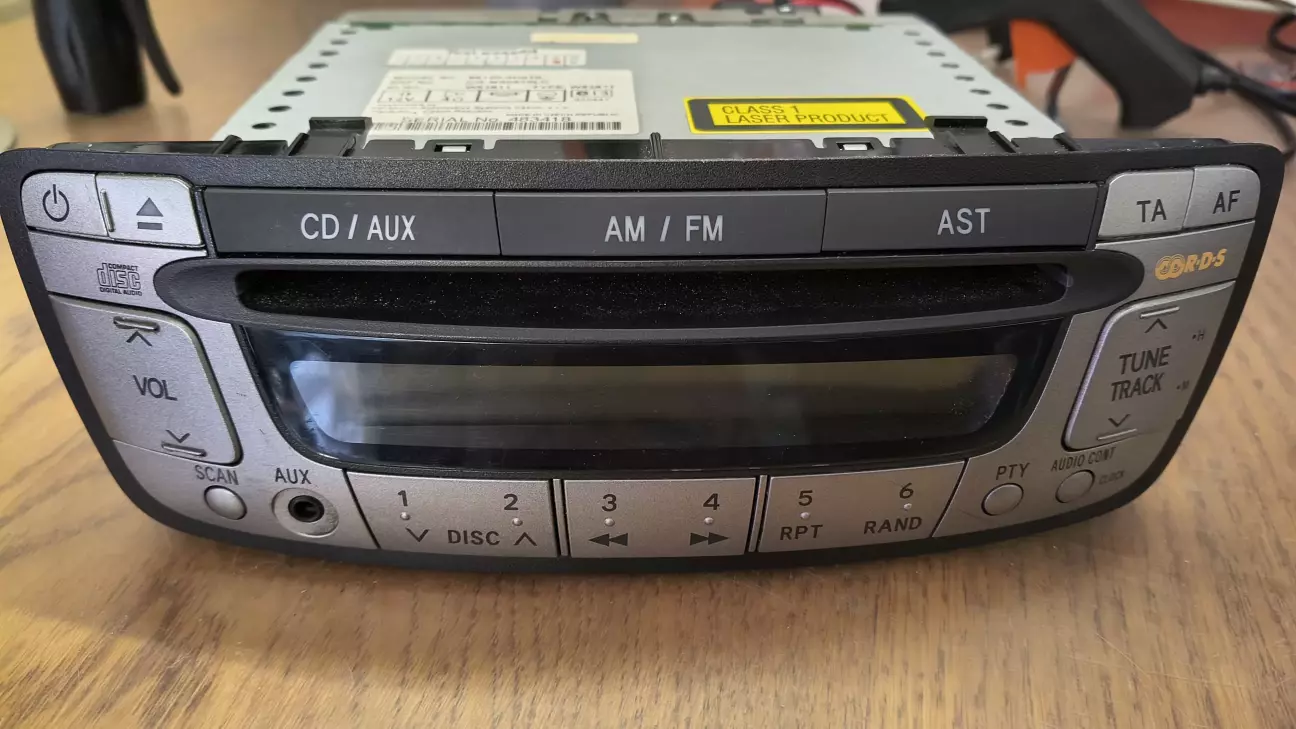

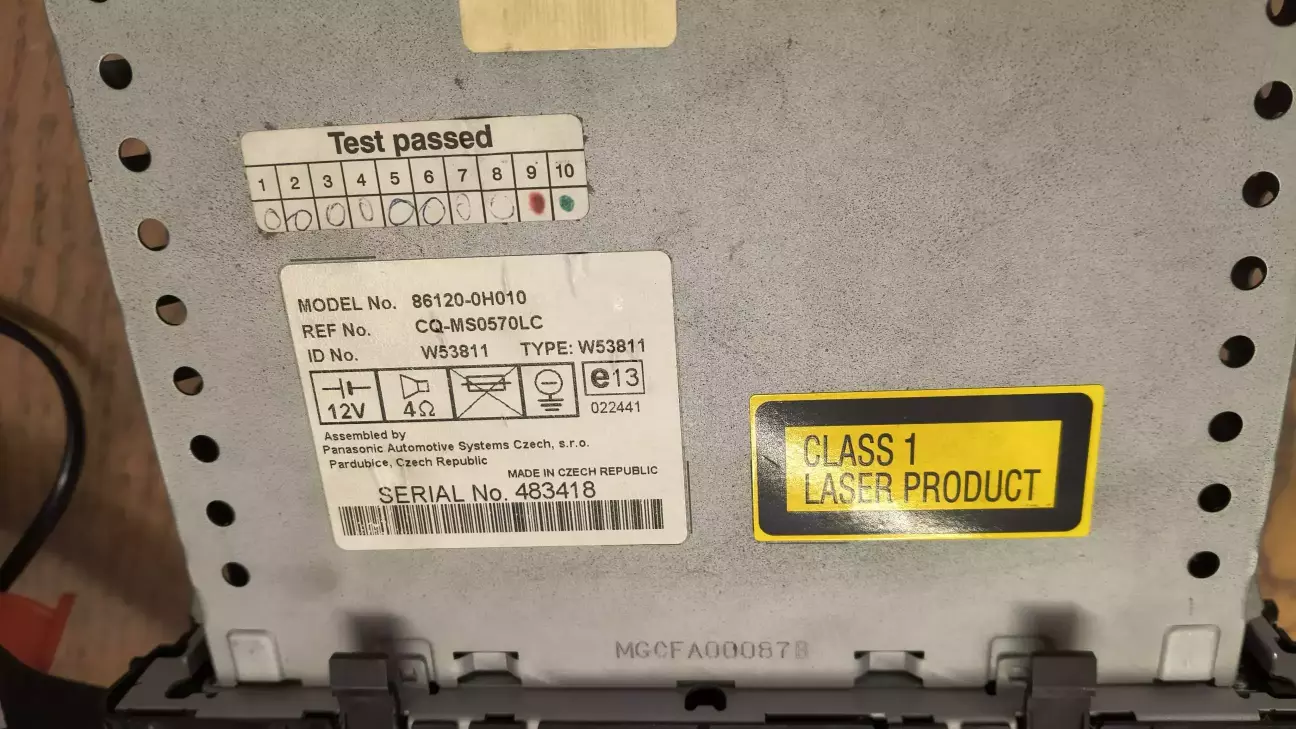

Дістаємо магнітолу, знімаємо кришку і розглядаємо плату. Нам потрібно знайти звідки взяти живлення 5В, землю, і куди припаяти лівий /правий канали aux.

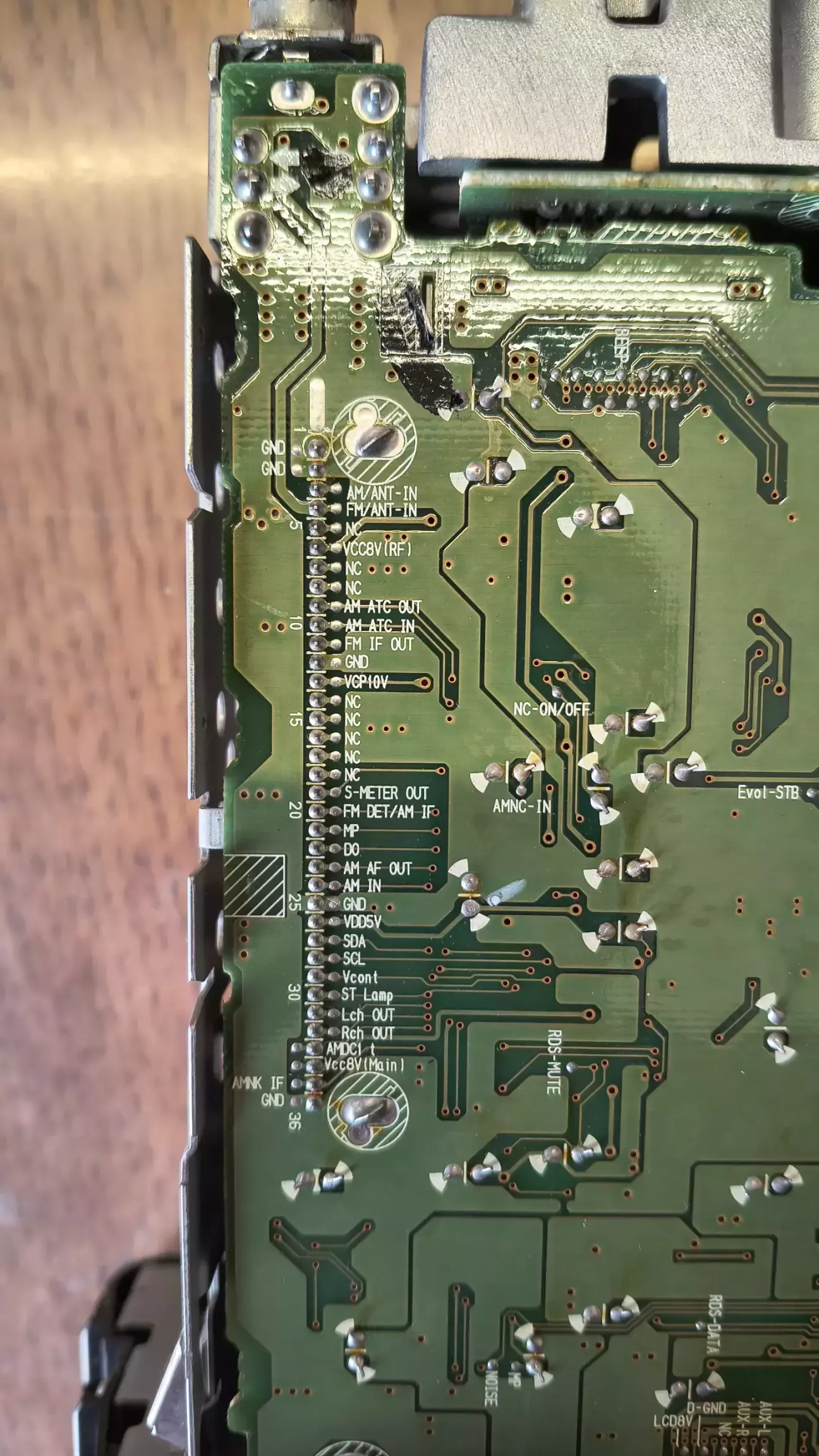

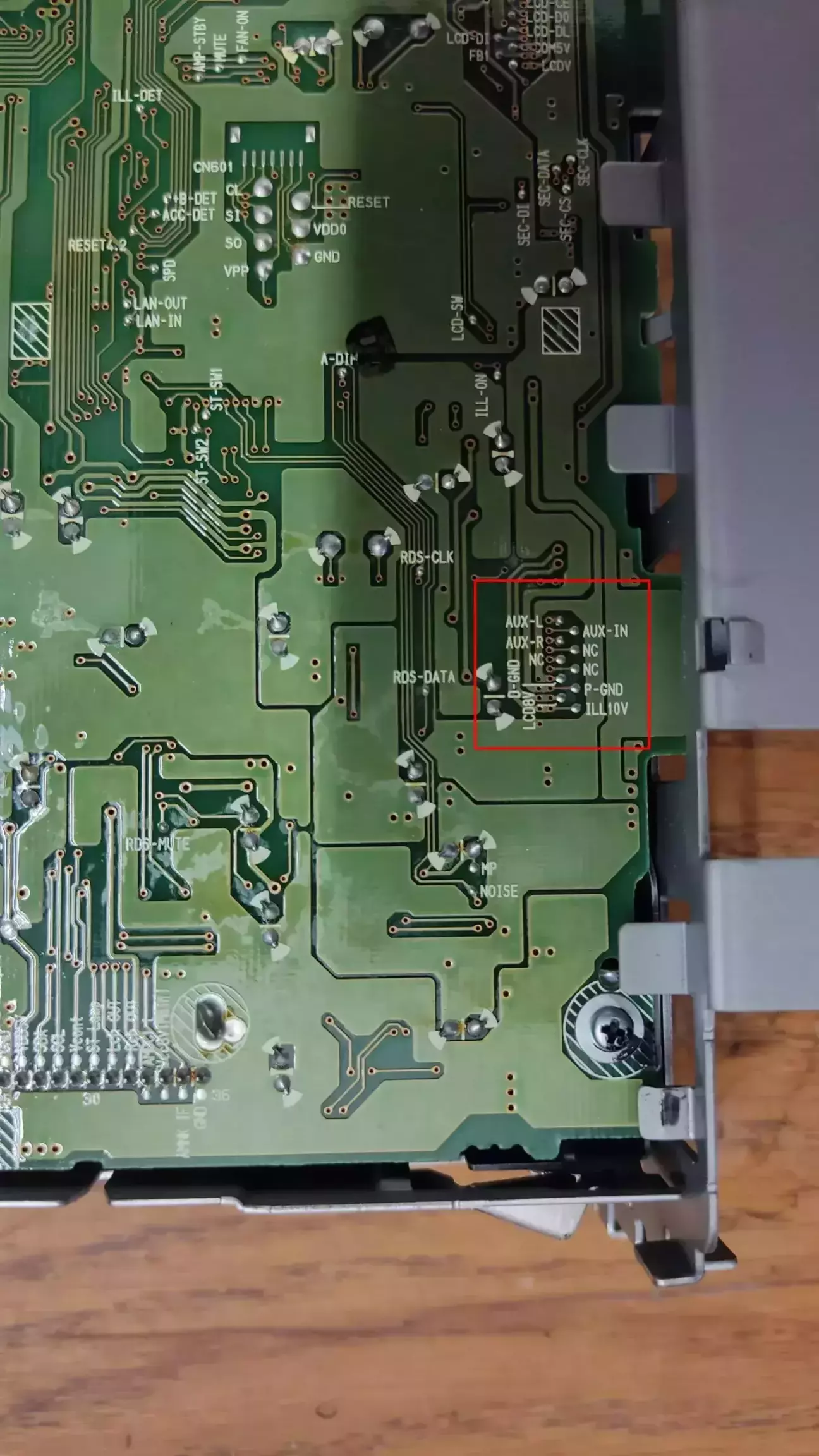

По написами знаходимо точки AUX-L, AUX-R, AUX-IN, VDD5V, GND. Підключивши зняту магнітолу на столі до живлення перевірив мультиметром напругу на VDD5V - так і наміряв (~5.1В). При вимкненні магнітоли напруга тут зникала теж (тобто bt-модуль не буде висаджувати акумулятор).

AUX-L, AUX-R я не знав як перевірити - тому вирішив експериментувати.

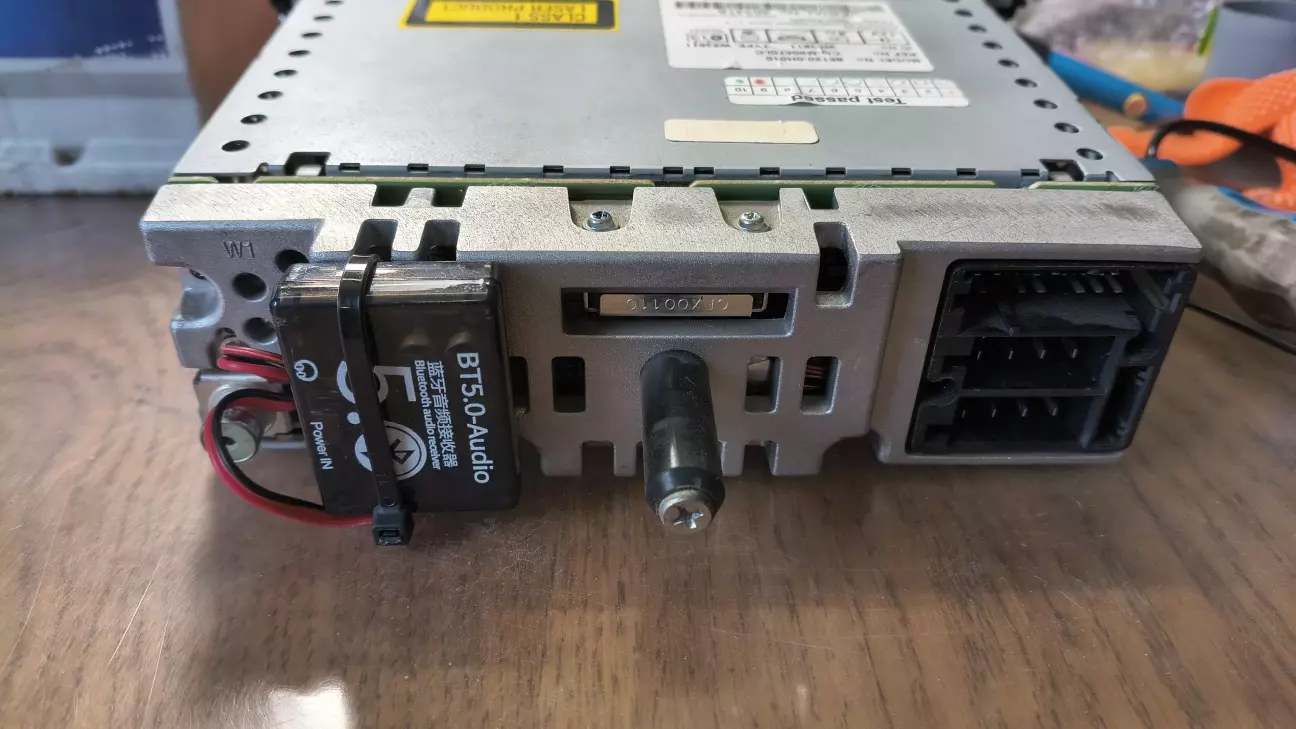

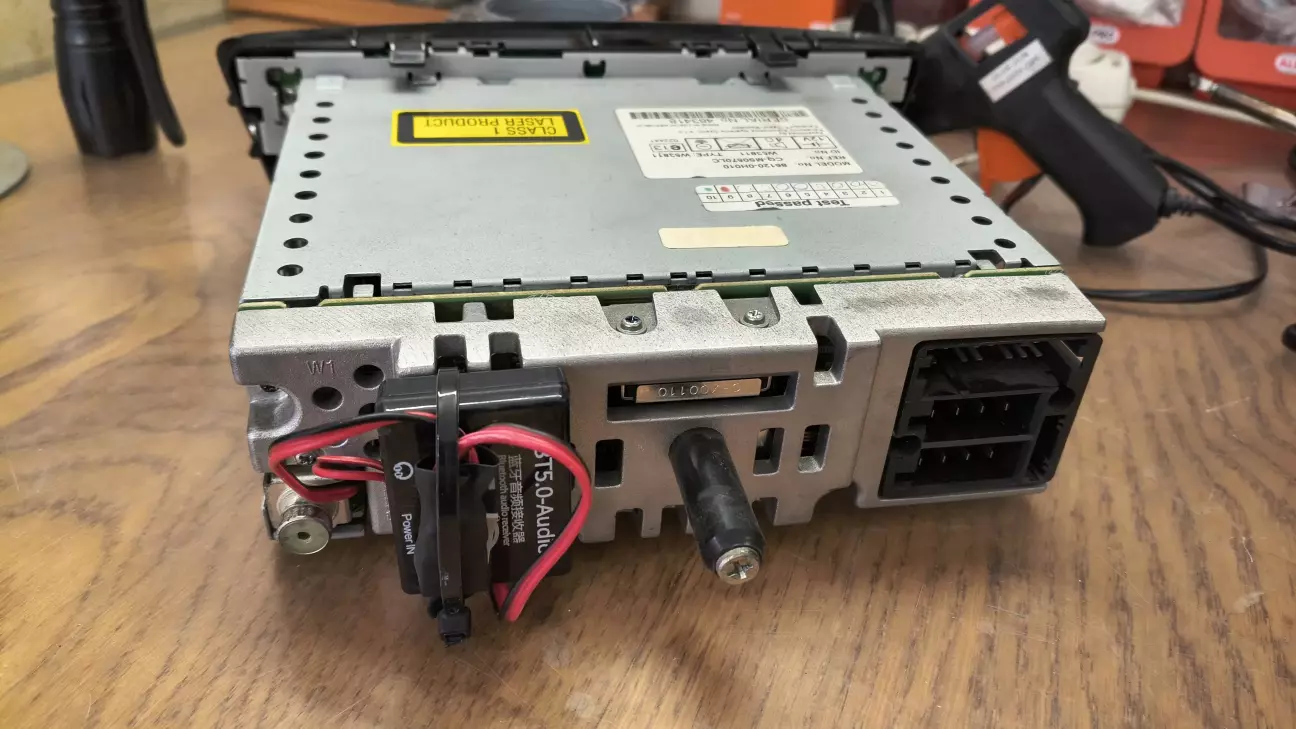

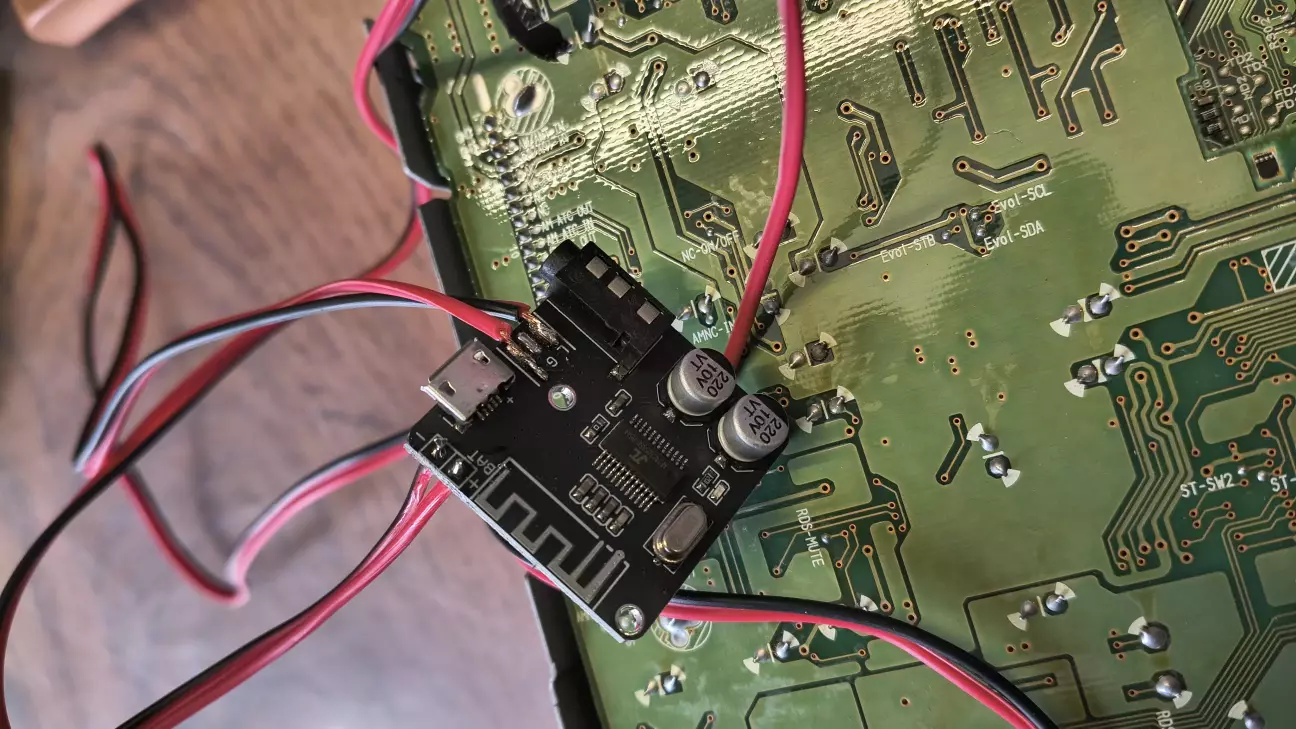

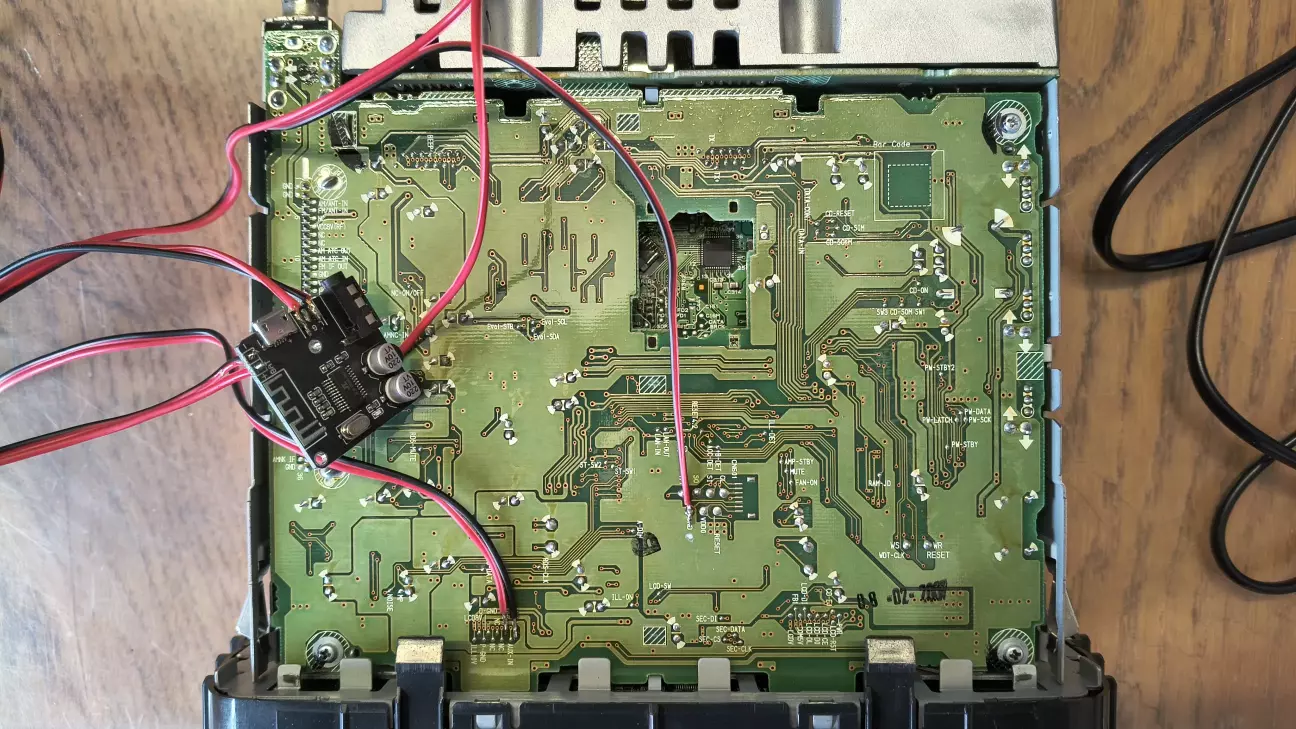

Припаюємо дроти, закриваєм кришку, фіксуємо bt-модуль ззовні на магнітолі і підключаємо для перевірки в авто. Все працює!

Але є два моменти:

• Без штекера в порту AUX магнітола не активує цей вхід (не реагує на натискання кнопки cd/aux, ніби немає пристрою).
• Чути шуми в динаміках коли музика не грає. Не так щоб сильно, але я, здається, знав як цього позбутись.

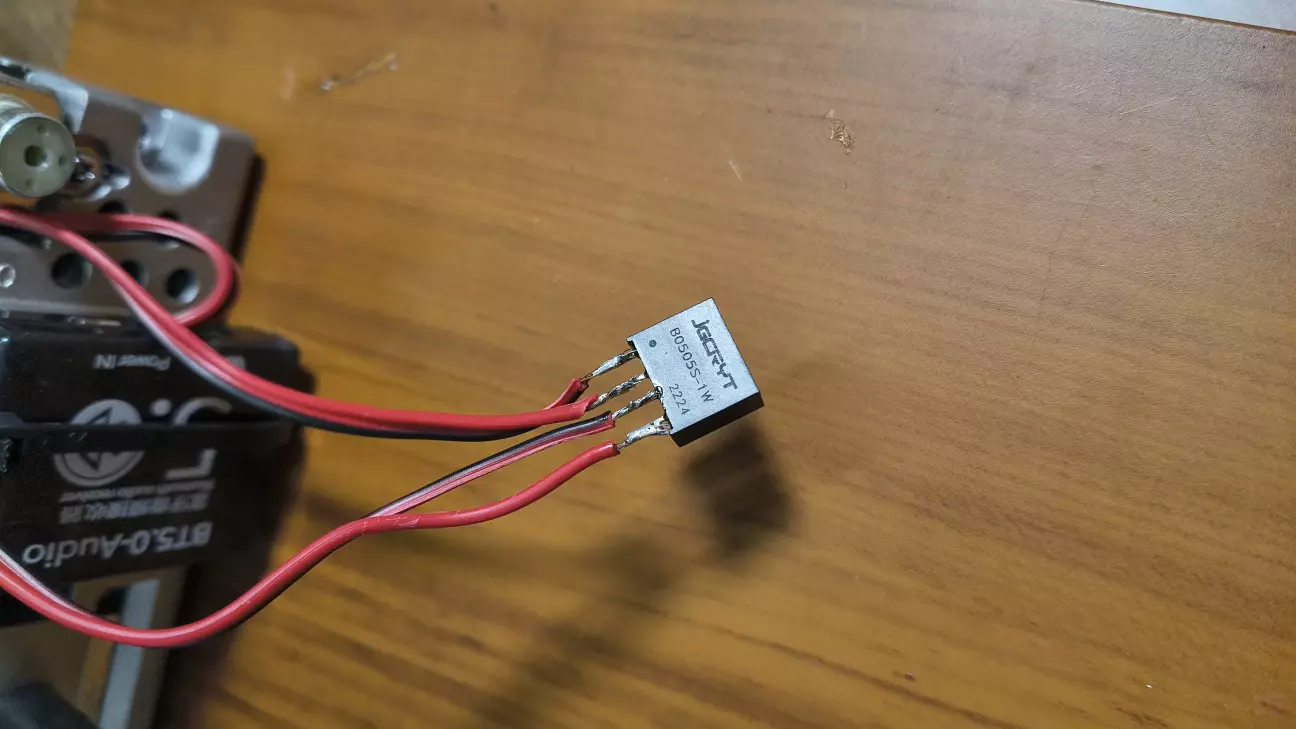

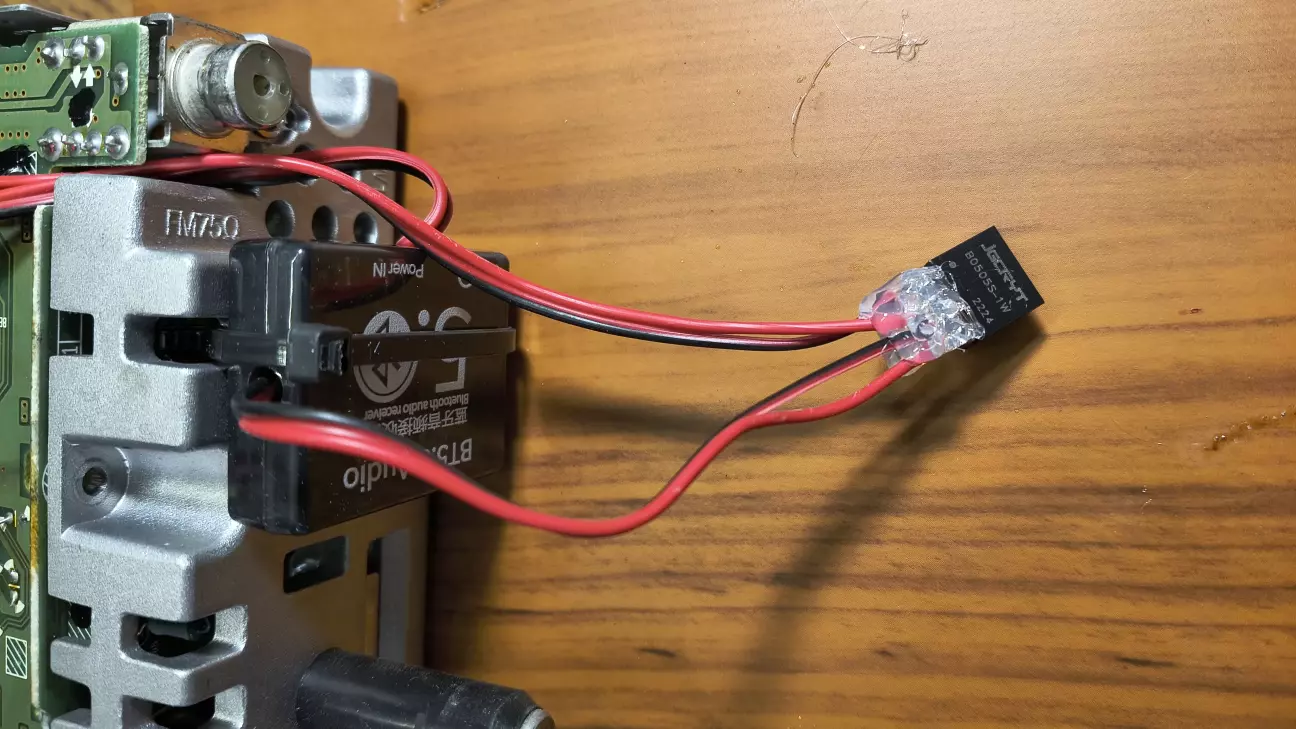

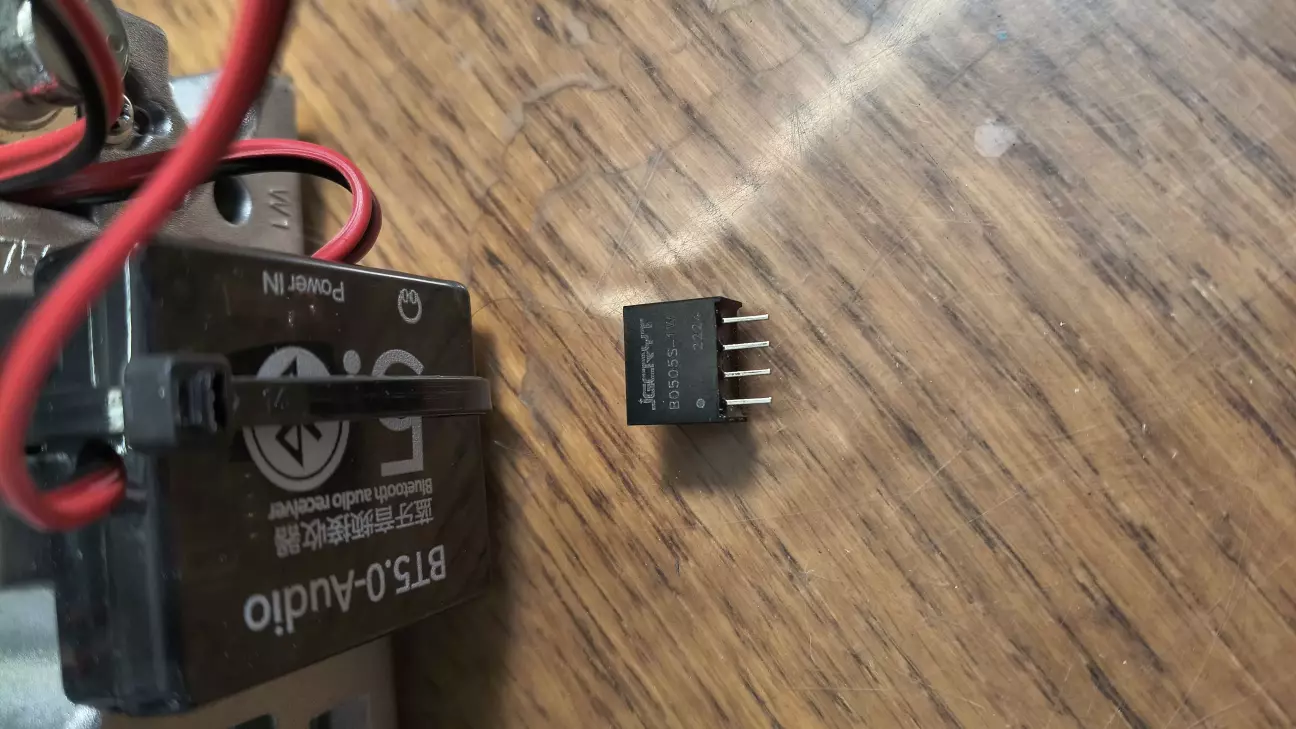

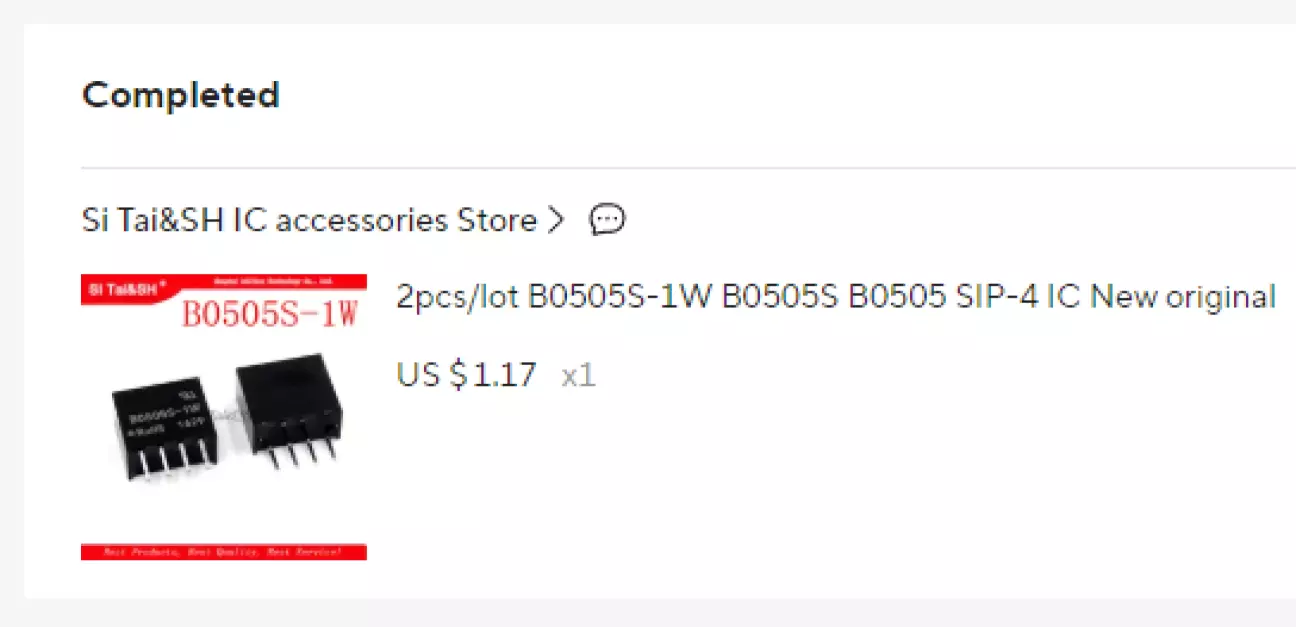

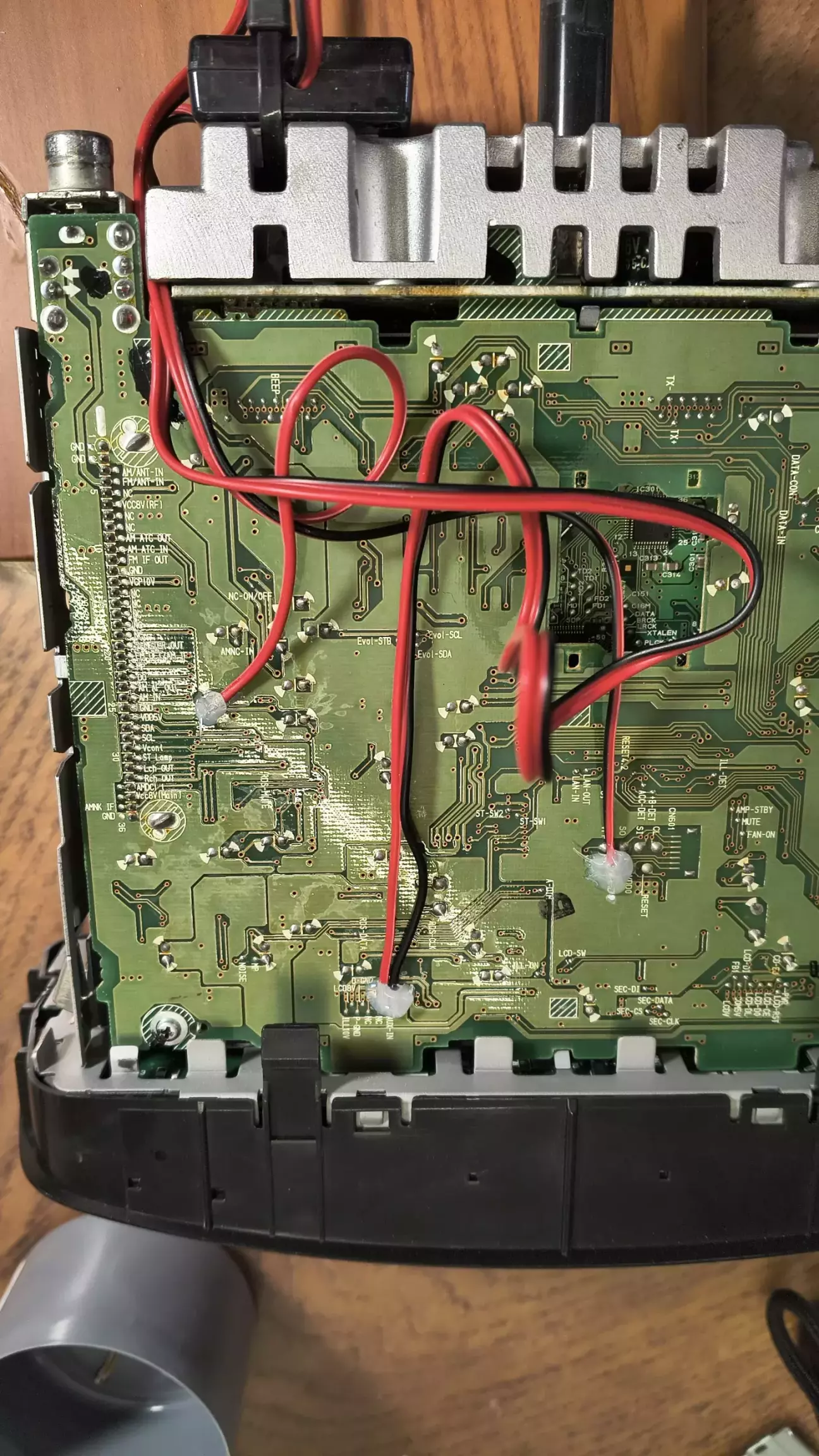

З шумом я вже стикався - за минулими рекомендаціями я думав що потрібно зробити гальванічну розв'язку (впаяти DC-DC конвертер з гальванічною розв'язкою B0505S-1W 5В-5В в розрив живлення bt-плати). Знову знімаю, розбираю, паяю, збираю, підключаю - і звук в динаміках майже пропав :( Після консультацій з ШІ дійшли до висновку, що потрібно ще з'єднати землю bluetooth-модуля з землею на платі магнітоли. Так і зробив, знайшовши більш-менш зручне місце куди припаятись. По результатам - звук з' явився знову, шуми стали значно меншими (хоча і не повністю зникли, здається). Мене це діло влаштувало.

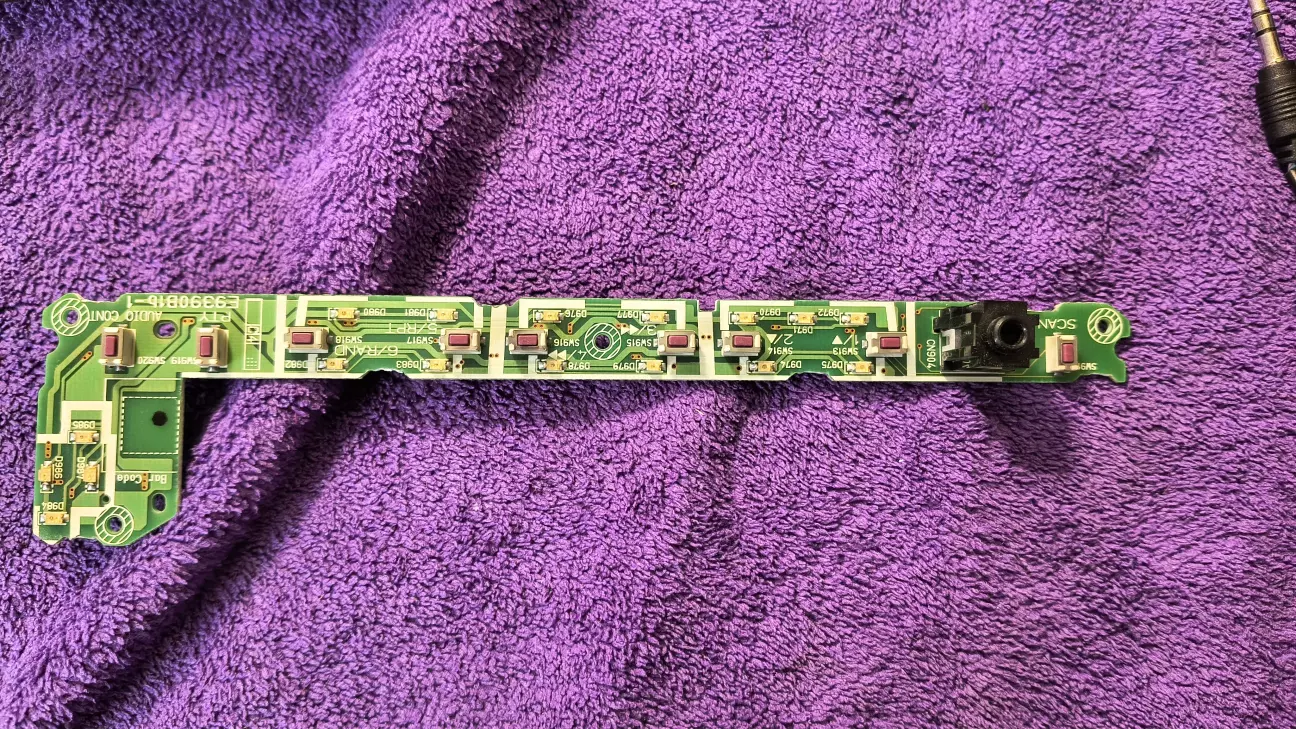

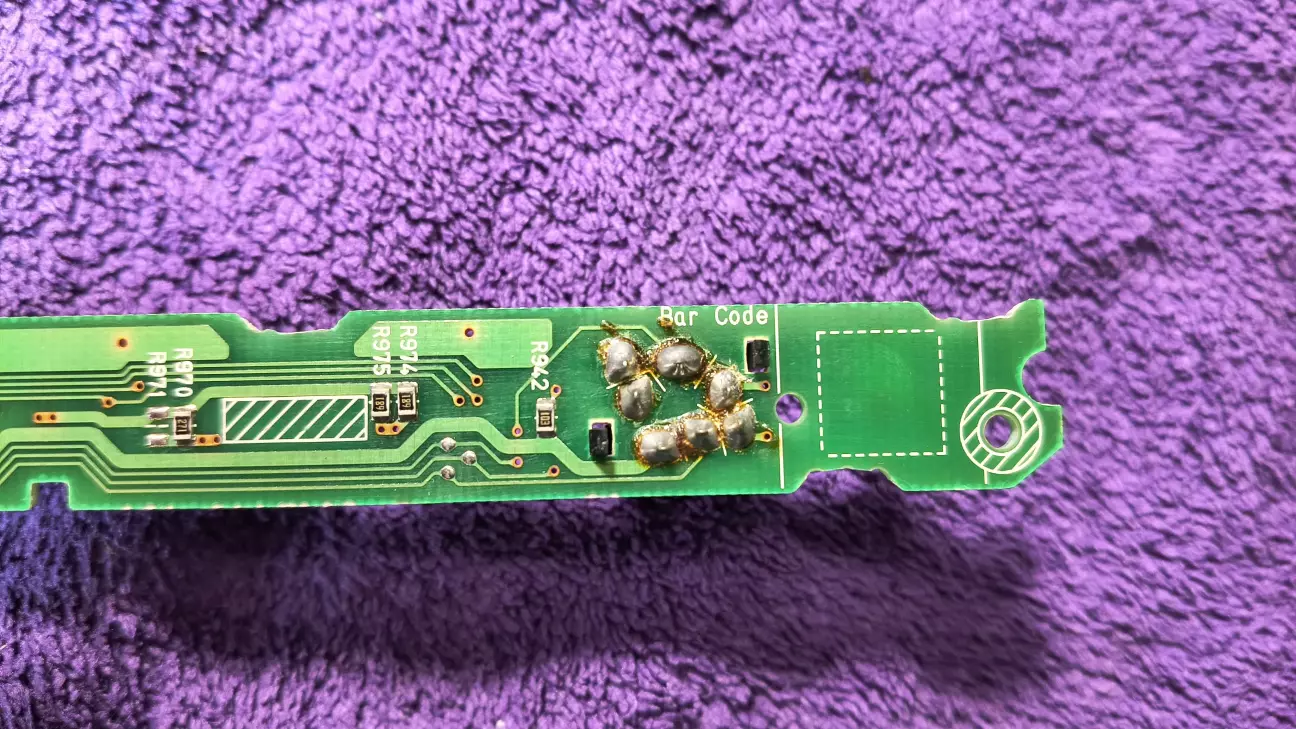

Тепер хотів спробувати зробити якусь обманку щоб магнітола думала що aux під'єднаний. Розібрав панель магнітоли - і нічого не зрозумів. Роз'єм AUX один - а ніжок від нього сім :)) нічого я так і не нагуглив що і як з ними робити, тому зібрав все назад, відрізав від старого кабелю штекер і втикнув його в магнітолу.

Експеримент по додаванню Bluetooth в штатну магнітолу вдався. Працює все стабільно і гарно. Задоволення від процесу я теж отримав))

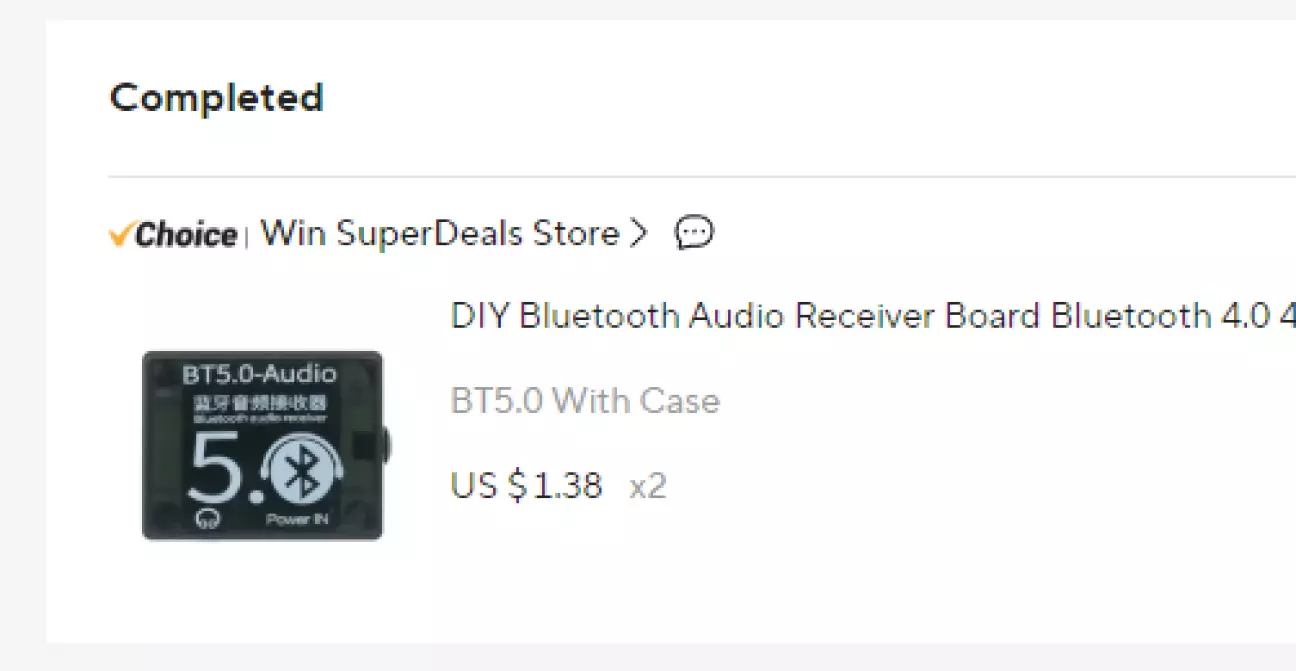

Ціна питання склала 2$.
