Teyes CC2L. Коли треба дешевий Teyes

Чесно кажучи, цих пристроїв я зремонтував штук з 10 за останній рік, але вони якось заходили оптом від магазину. Вони вже майже не продаються, тому оминав їх увагою. Сьогодні замість того, щоби написати короткий гайд по вибору мультимедіа, публікую це. Гайд ще десь народжується і йому треба б вилежатися, написатися і вичитатися.

Знову перебираючи архівні фото, знайшов ось це.

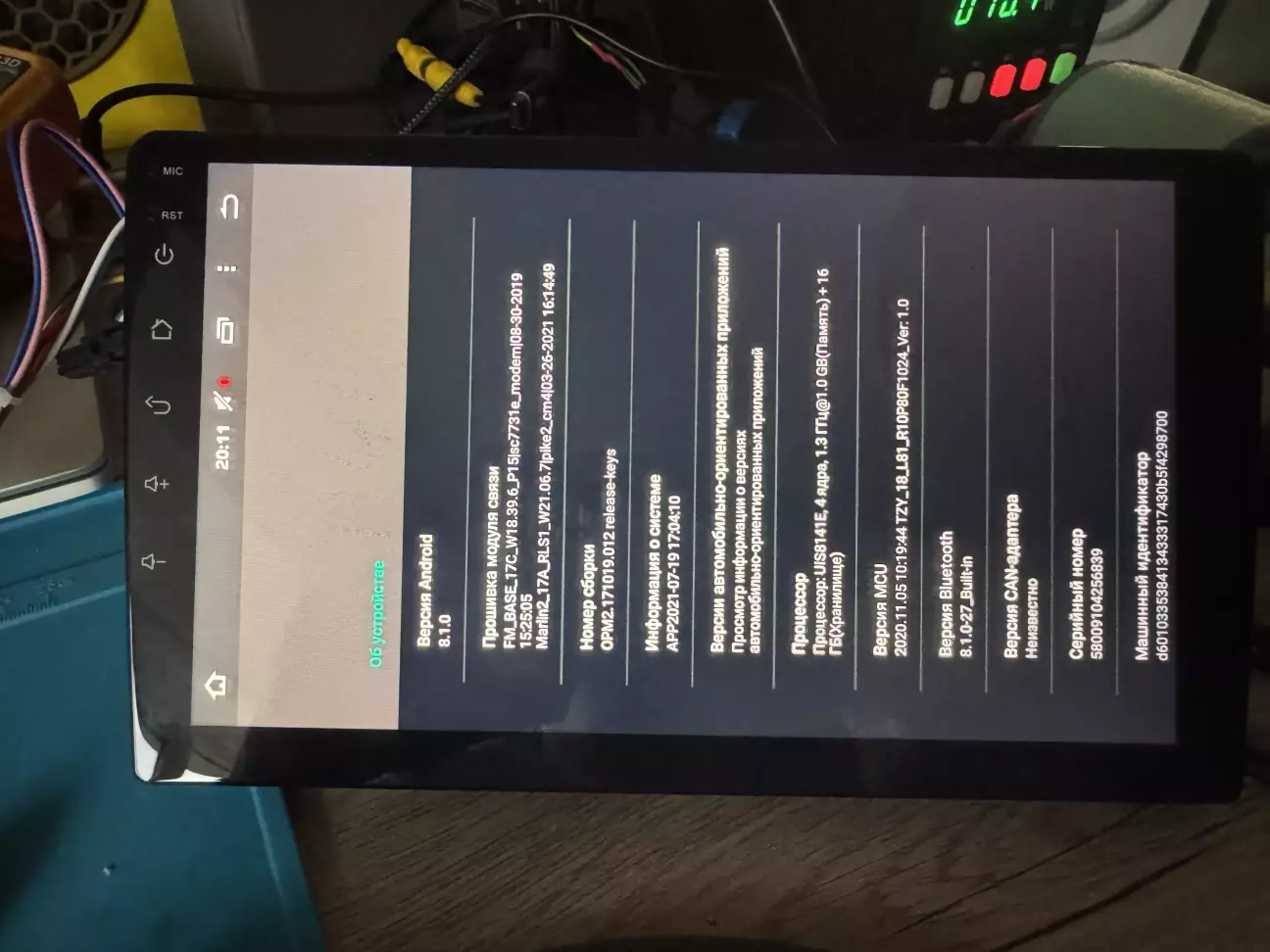

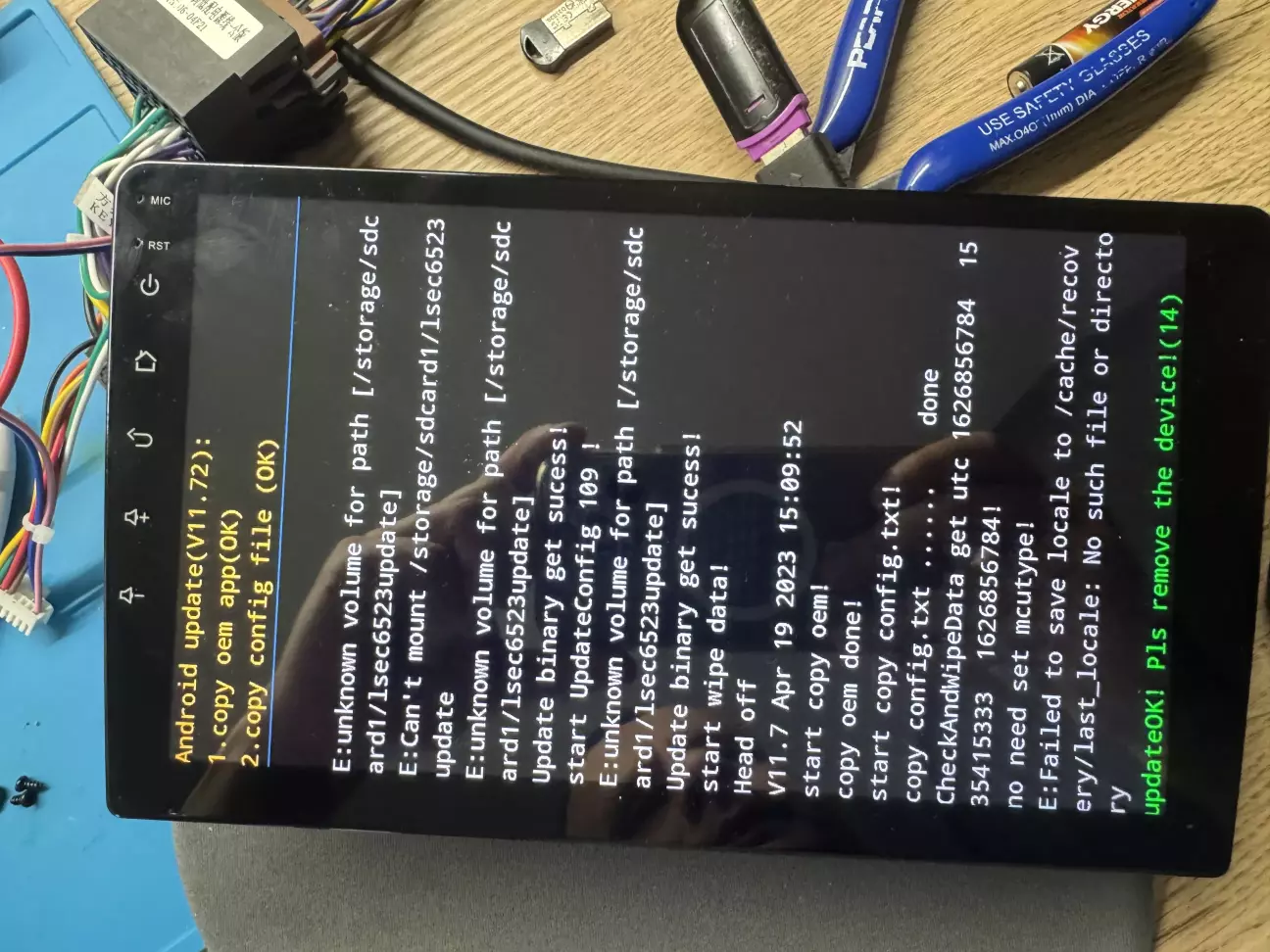

Тому розкажу. Історія ця починається з того, що власник поскаржився магазину, в котрому купив мультимедіа, що вона тупить. Магазин дав прошивку, і результати ви побачили на першому фото. Екран повернувся на 90 градусів проти часової стрілки. Магнітола поїхала в магазин. Звісно, магазин має свій сервіс. Назвемо це першою лінією. Там, по суті, перевірять, вмикається чи ні, розбита чи ні, прошити вийшло чи ні. Останній пункт - не вийшло, і з тим воно приїхало до мене.

Я трохи розуміюся більше на їхній прошивці, тому прошиваю лише 1 файл зі зміненою однією стрічкою, котра й каже: повернись на 90 за годинником.

Ну і все, ремонт закінчено, давайте про специфікації вже.

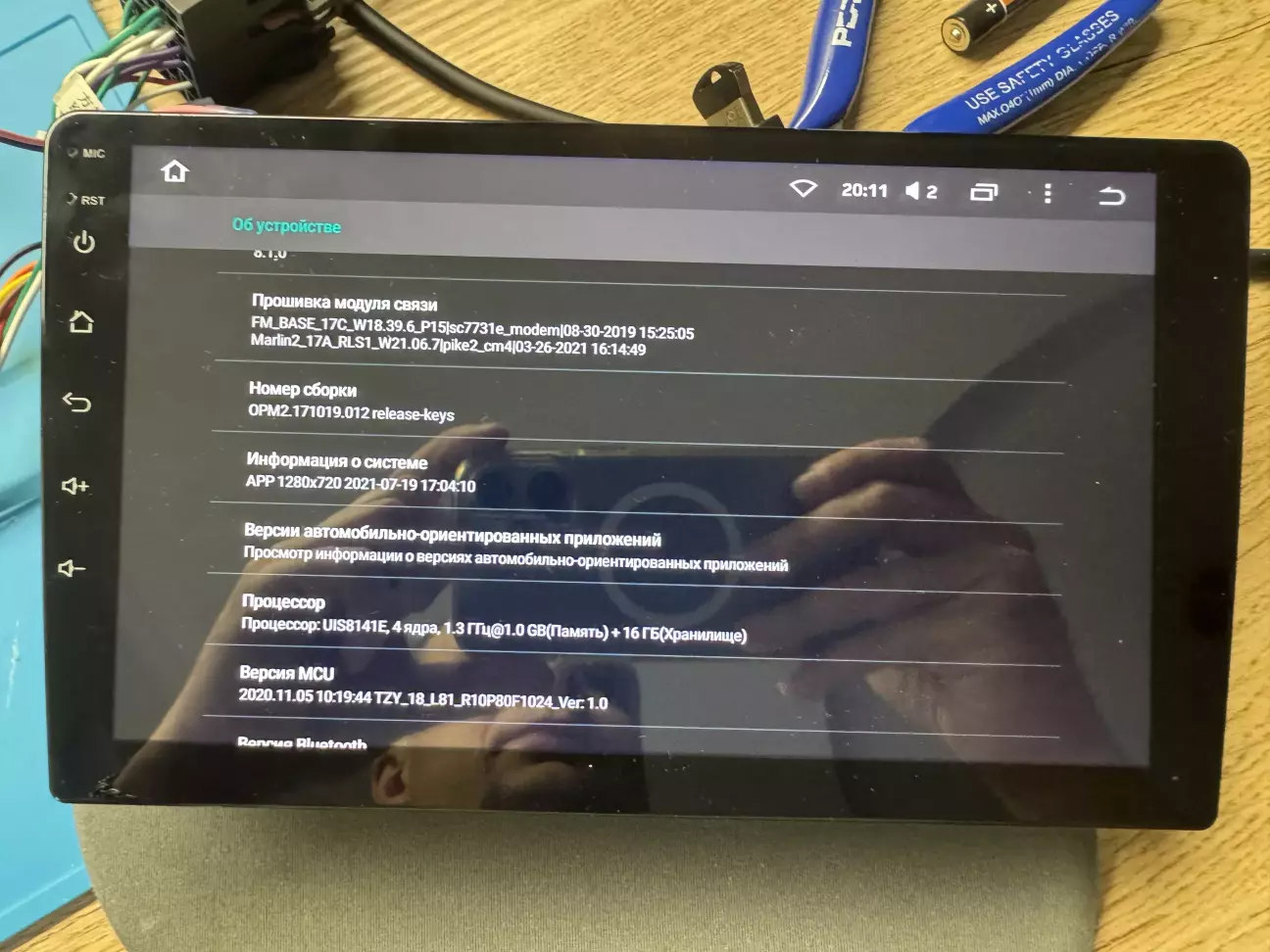

Комерційна назва: Teyes CC2L, по факту здешевлена FYT попереднього покоління

Android 8.1.0

Процесор: Spreadrtum UIS8141E 4 ядра по 1.3ГГц

Пам'ять 1/16 (іноді 1/32 чи 2/32)

GPS, WiFi, Bluetooth, все.

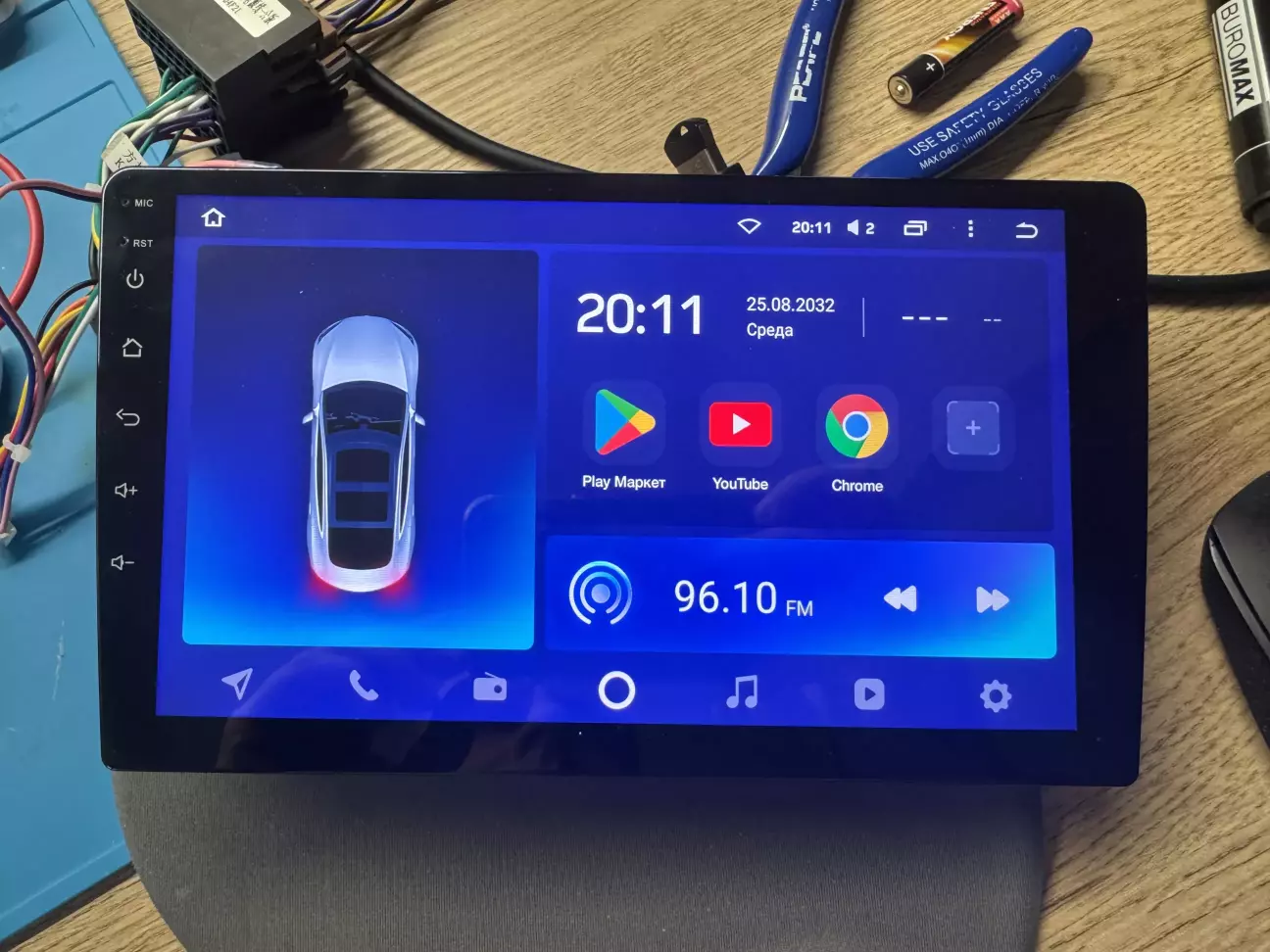

Інтерфейс простенький

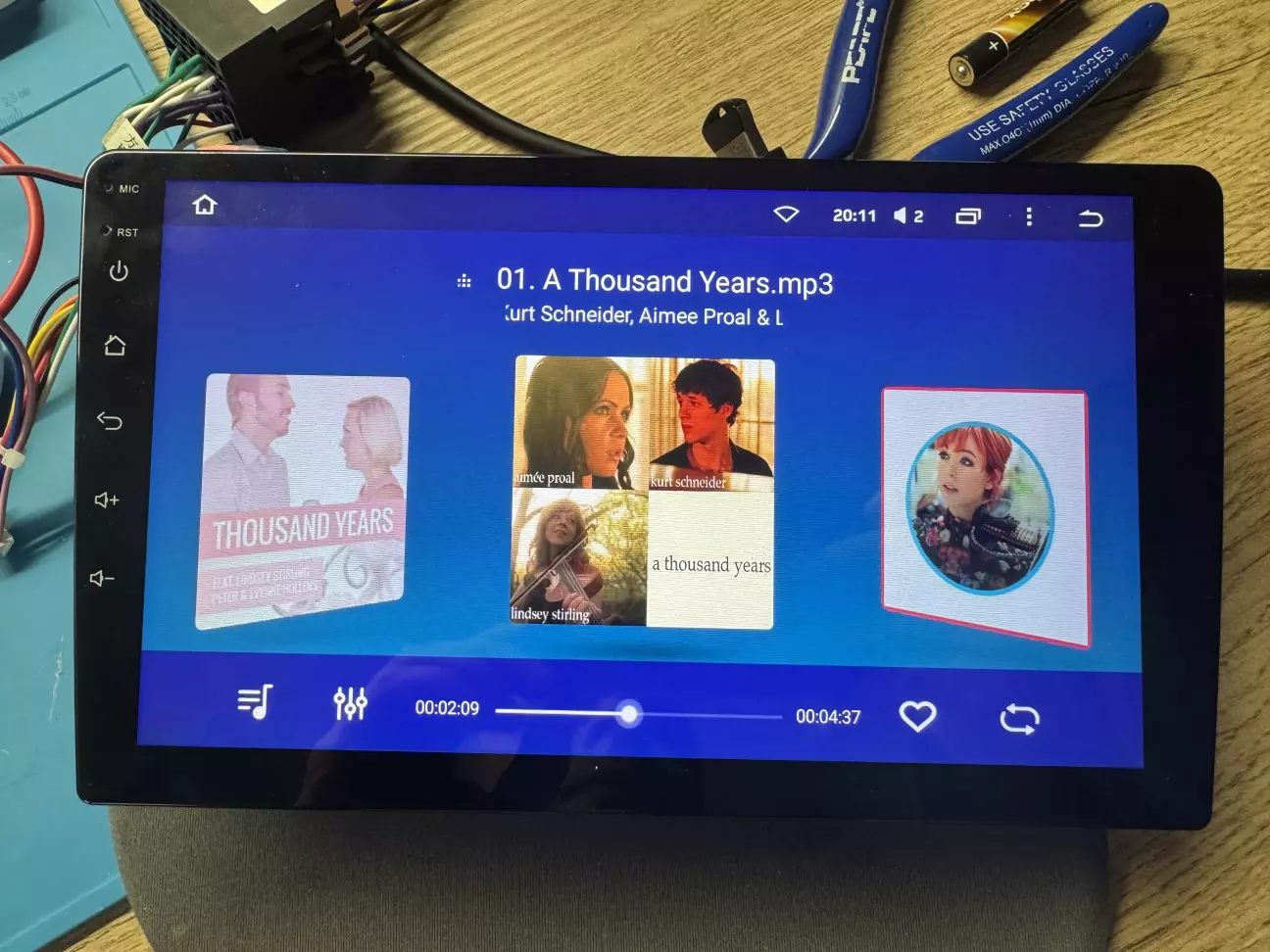

Музика грає, як гівно, але грає.

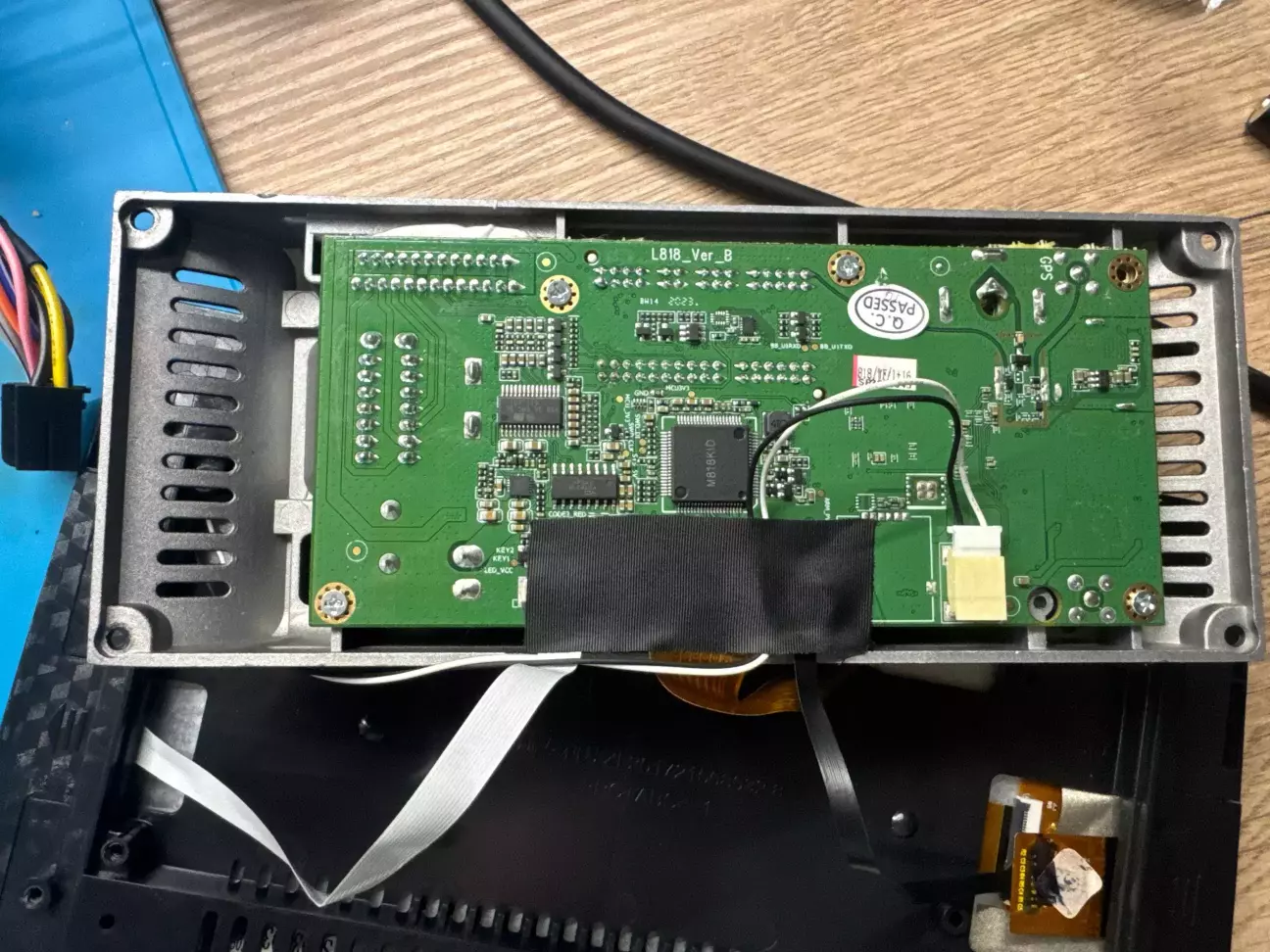

Давайте трохи розберемо і покоментуємо. Радіатор тонкий з пресованого рису, охолоджує слабенько, вентилятора немає. Отут бачимо 3 мікросхеми одна з них предпідсилювач TDA7729

Це вже інша плата, тут відмінність в тому, що TM2313 присутня замість TDA7729. Одразу скажу вони не сумісні, ревізії плат різні. Власне, це всі виявлені відмінності в перебраному 10ку.

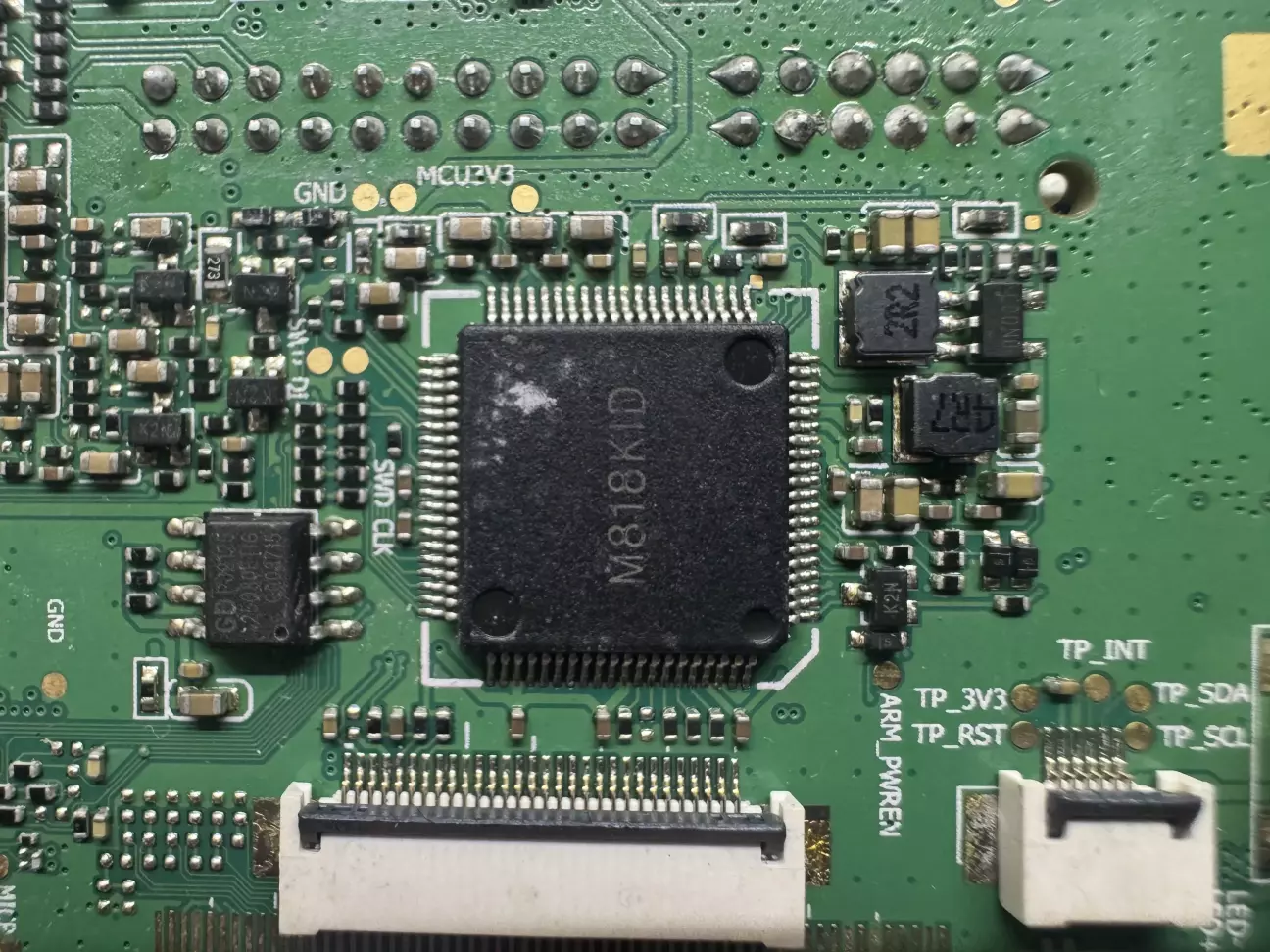

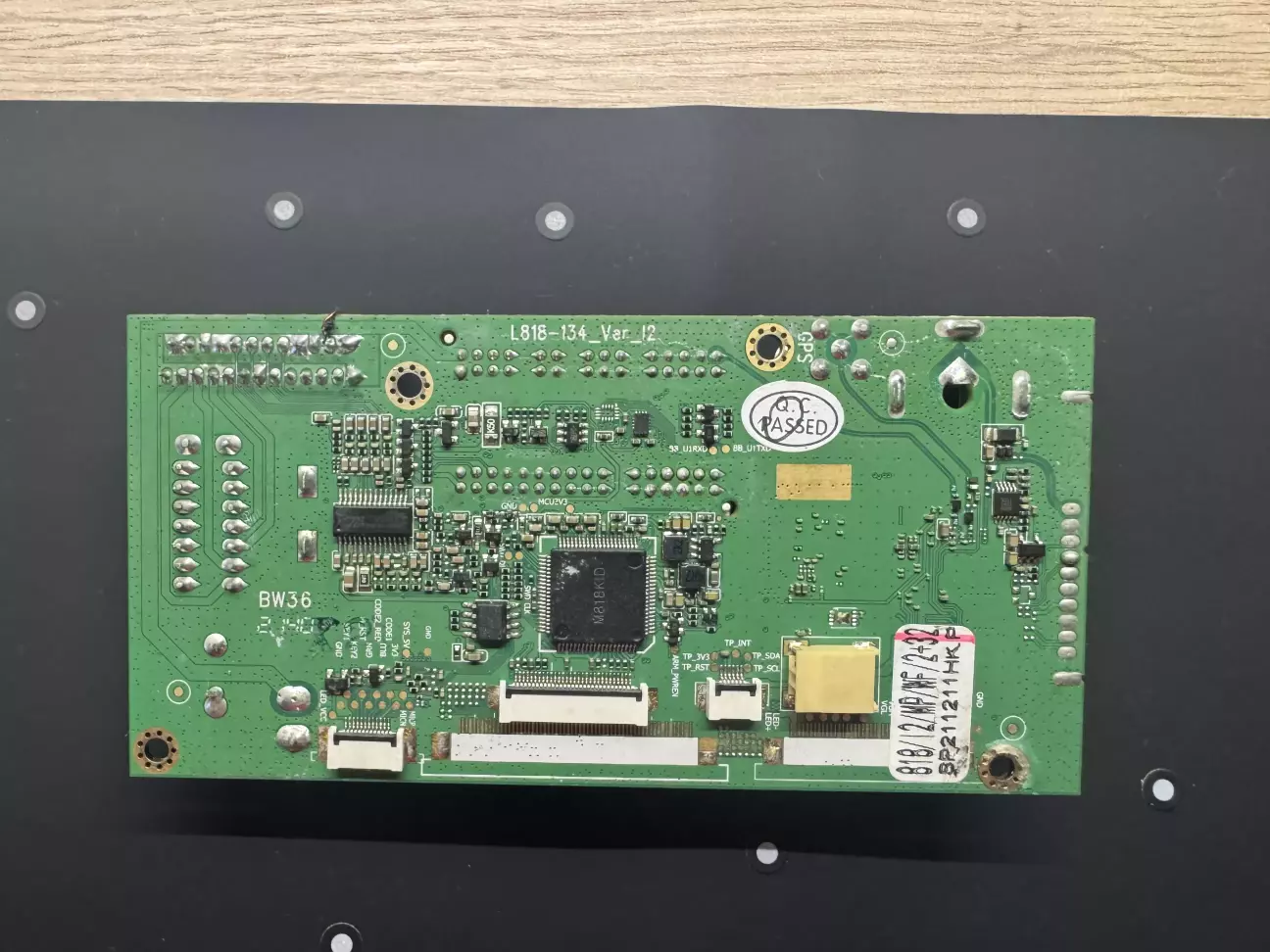

Великий чіп з надписом 818 ніде не гуглиться, певно, що перемаркований спеціально, причому прошивка MCU у восьминіжці зліва, і через чіп 818 керує всією платою.

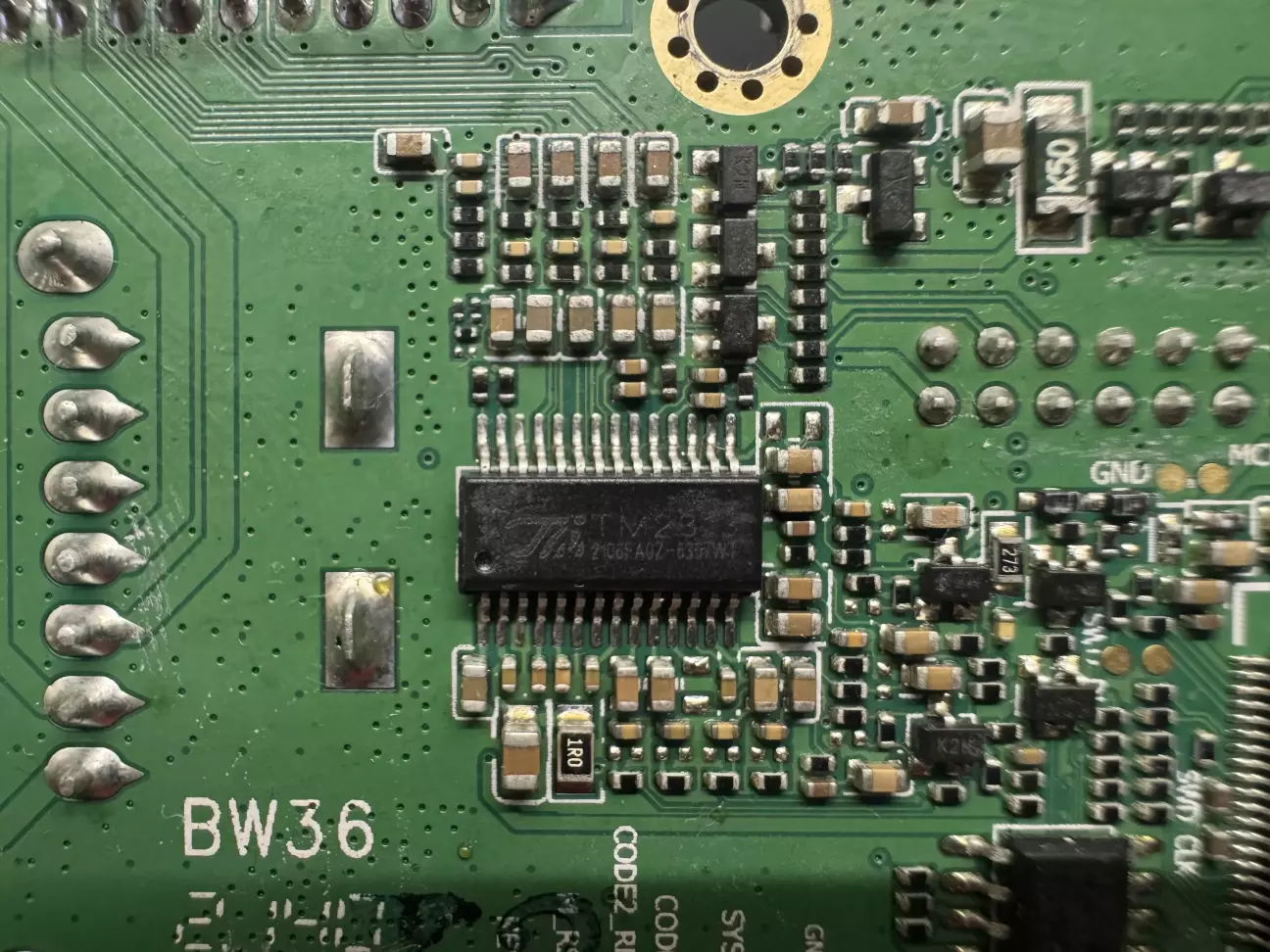

Тут крупним планом TM2313

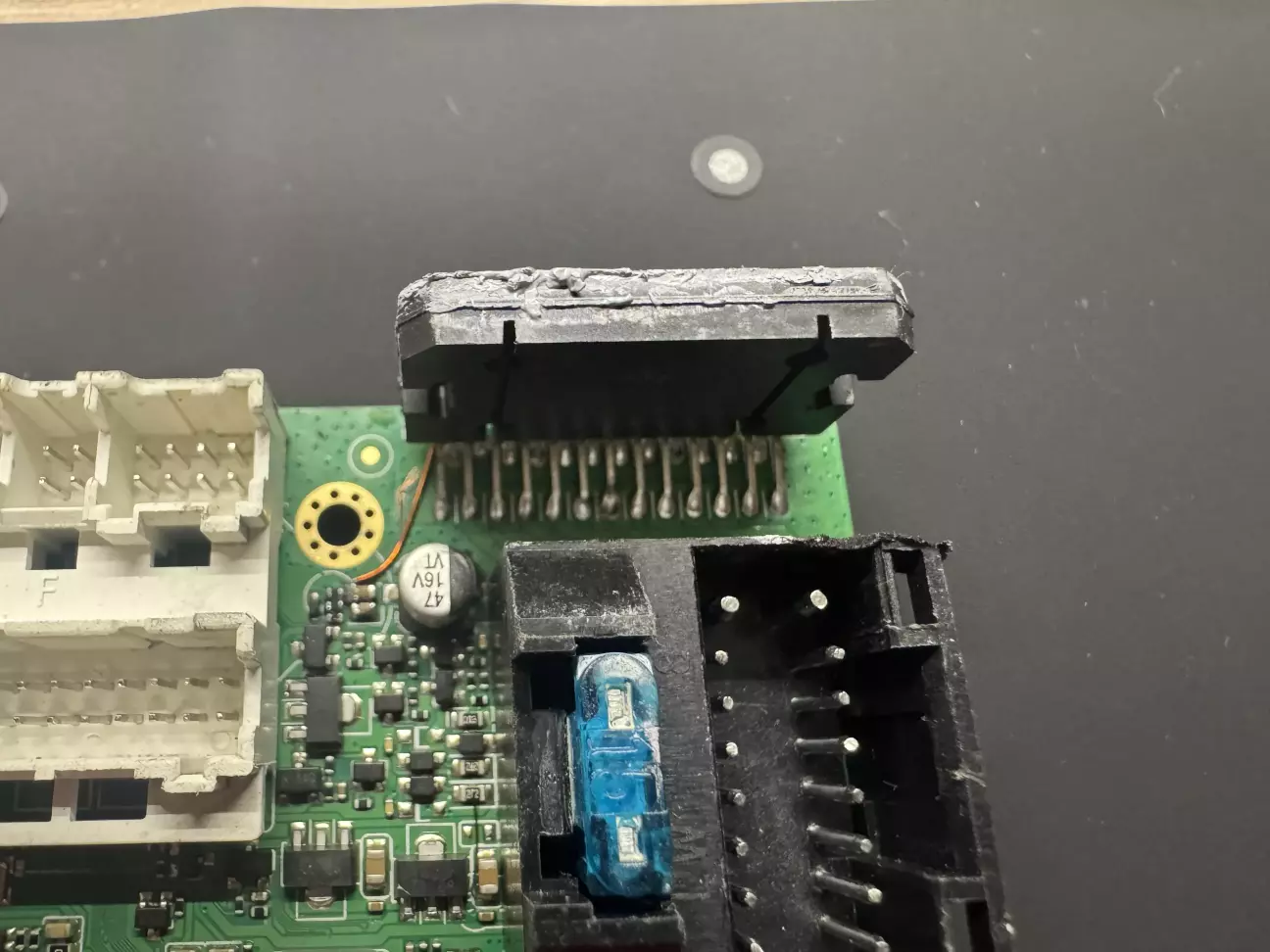

Інша сторона, цю фото ви вже бачили - товста перемичка,з допису, де я ремонтував після ремонту. Підсилювач YD7388 чи TDA7388, коротше, грати воно не може.

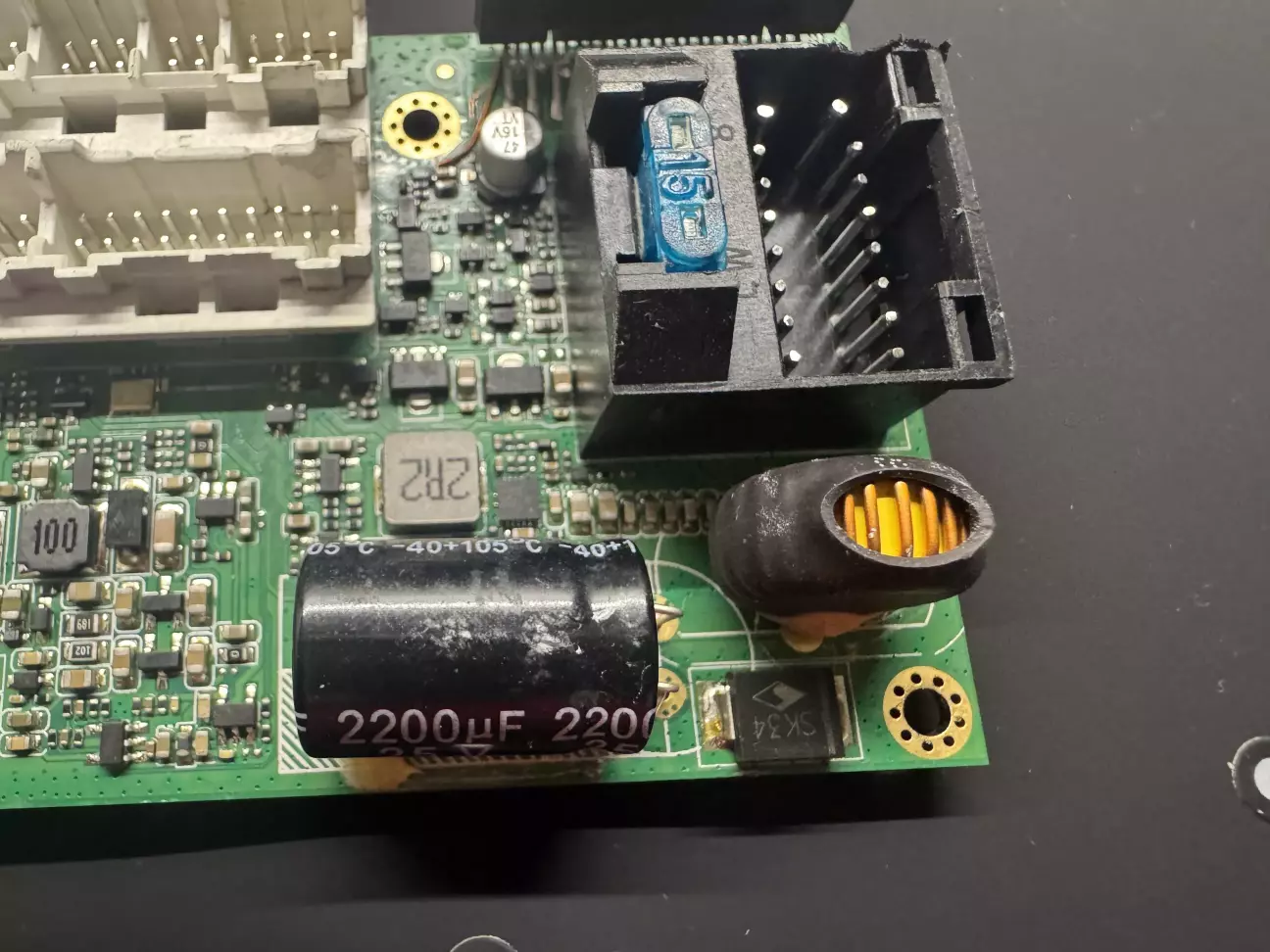

Конденсатор що є, що немає - 2200мкФ

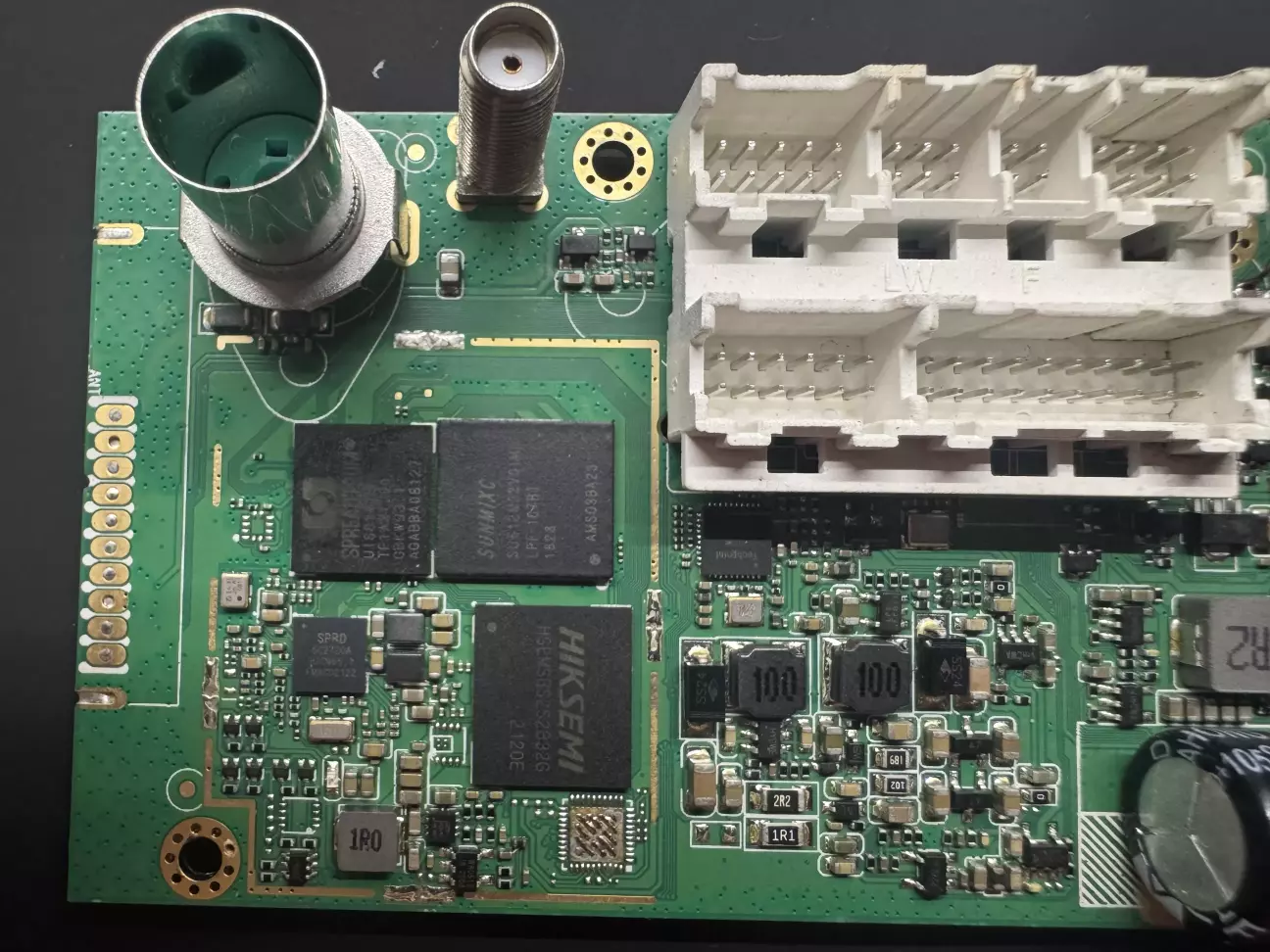

Процесор, оперативна і постійна пам'ять в куточку на платі.

Підводячи підсумок: не купуйте це, бо ще продається і можна купити. Воно:

• має повільний процесор;
• має мало оперативоної пам'яті;
• як результат двох попередніх пунктів - дуже помітно тупить;
• звук відверто поганський, TDA7729 трошки краще, але великої ролі не грає
• відсутній LTE
