10. Маєш зарядну станцію? Продовжи їй життя,додай активний балансир!

Привіт. Сподіваюсь цим дописом багато хто скористується і уникне зайвих проблем з ремонтом станції.

Коротко про що мова.

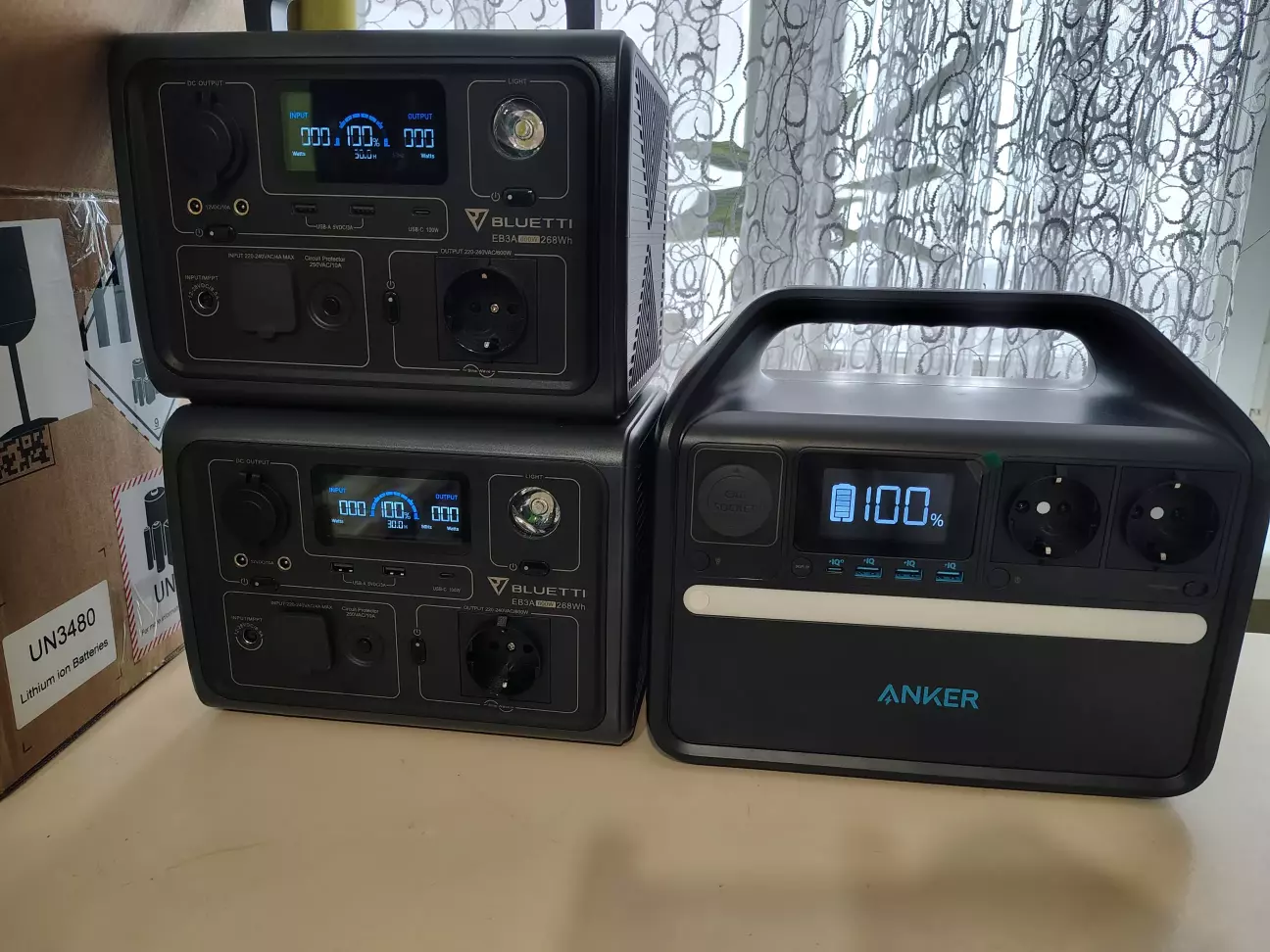

Кожна станція має акумулятор,що складається з певної кількості елементів з'єднаних між собою. Коли нам світло дають на 2-3години то хочеться зарядиться як можна швидше, (тому якщо можливо ми зазвичай обираємо найбільшу потужність заряду) та й при звичайній зарядці якщо лиш один режим-всеодно деякі комірки заряджаються швидше за інші.

 З часом при активній експлуатації різниця між елементами збільшується,настає момент коли станція має,наприклад 30% залишку і ти на них розраховуєш,а вона раптово при 30% вимкнулась і все. Бувають випадки коли відмовляється брати заряд бо напруга акб падає нижче норми.

Причина цьому найчастіша-розбаланс комірок. Вбудовані ПАСИВНІ балансири в станціях є,але вони не ефективні,працюють лиш при заряді і не встигають нічого зробить,це як черпать воду з Титаніка стаканчиком))

Вихід-додати до акумулятора активний балансир.

Він працює постійно(можна звісно вимикати) і переносить заряд від більш зарядженої комірки до слабшої,навіть поки станція просто стоїть вимкнута. Якшо пасивний від банки до банки може перекидать +-30міліампер,то активний може і 1000 і 5000міліампер(1-5ампер)

Балансири активні є різні.

По-перше визначте який тип акб в вашій станції Li-ion (літій-іонний) чи LiFePo4 (літій-залізо-фосфатний)

По-друге необхідно знати кількість комірок акумулятора(або напругу акб загальну та вирахувать поділивши на напругу 1 елементу) і ємність для підбору потужності балансира.

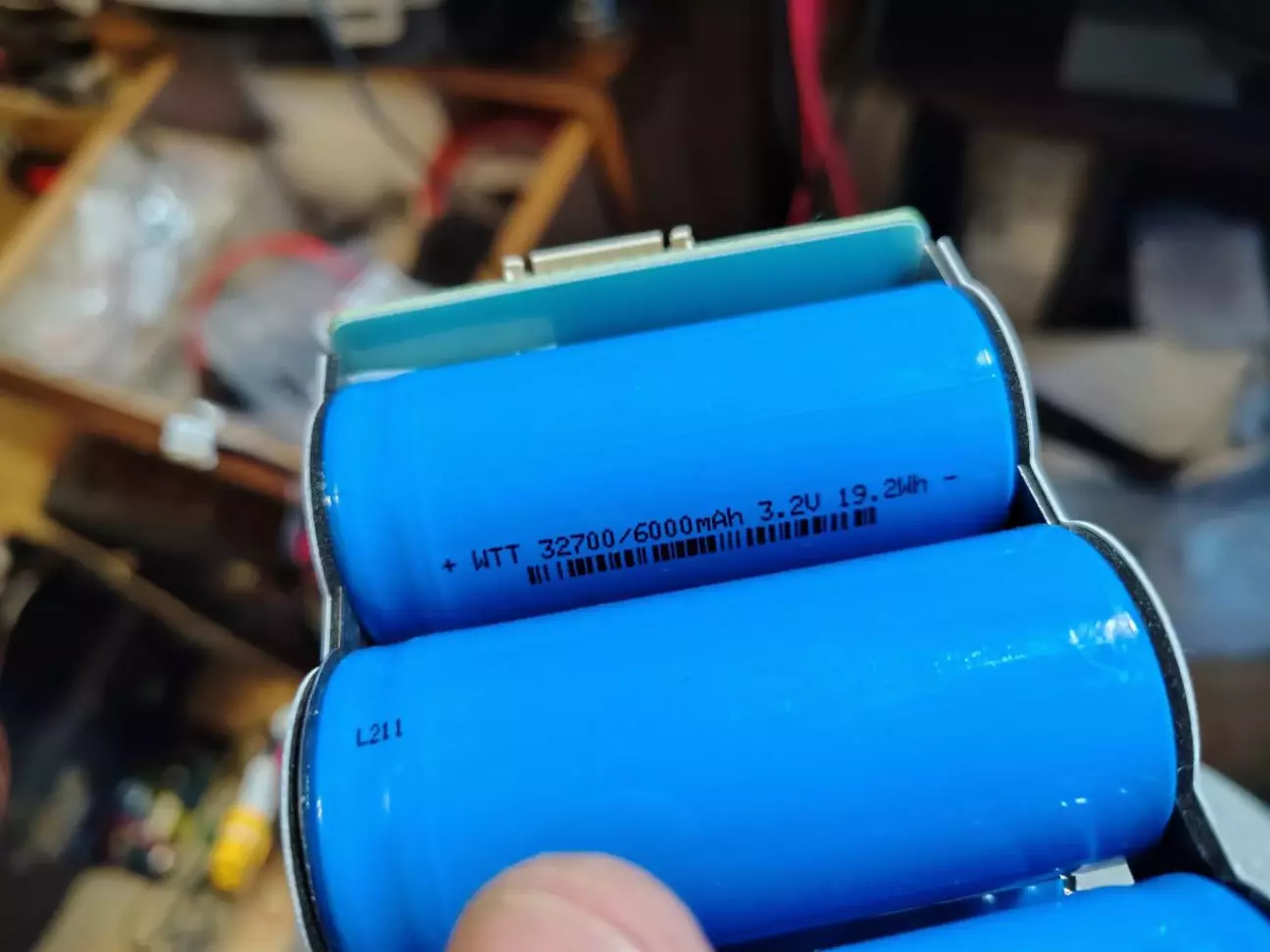

Для прикладу,одна комірка(це акум або декілька з'єднаних паралельно) у LiFePo4 це 3.2-3.6 вольта,якшо комірок дві то це 6.4в,три то 9.6,а чотири то 12.8в.

Тобто 4s (чотири послідовно)

У Li-ion одна комірка то 4.2в,дві 8.4в,три 12.6в. тобто 12в то 3s.

Для збільшення ємності додають до кожної комірки паралельні і пишуть 2р...3р...і т .д.

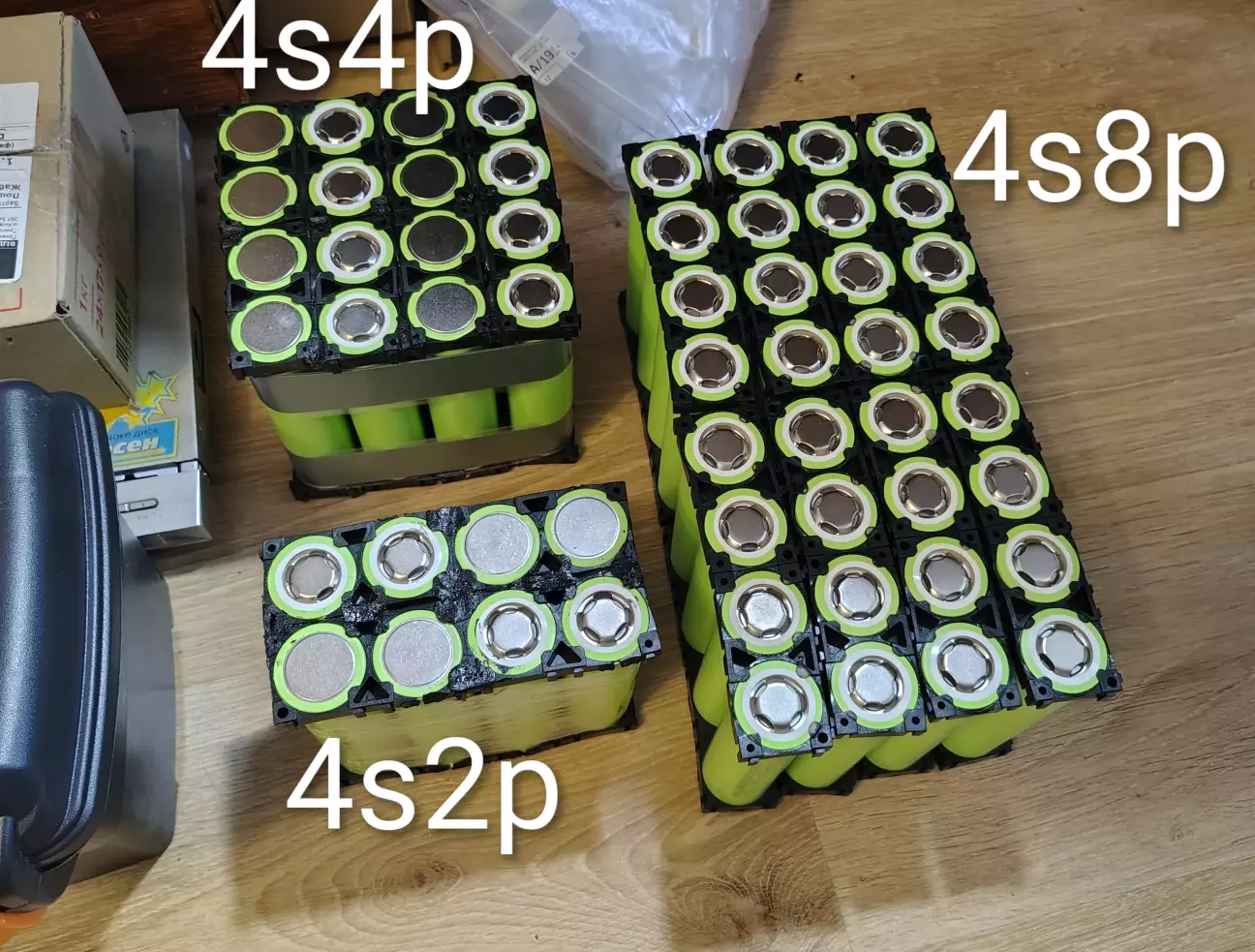

Наприклад:

Бачимо що всі акб 4s(тип lifepo4),тобто на напругу 14.4-14.6в

А от ємність різна бо різна кількість паралельних елементів.

Відповідно до ємності підбираєм балансир,якщо акб скажем 50-60ah то достатньо буде слабшого балансира на 1.2ампери(струм балансування від комірки до комірки), якщо акб 80-120 то 5ампер краще взяти. Думаю загалом зрозуміло.

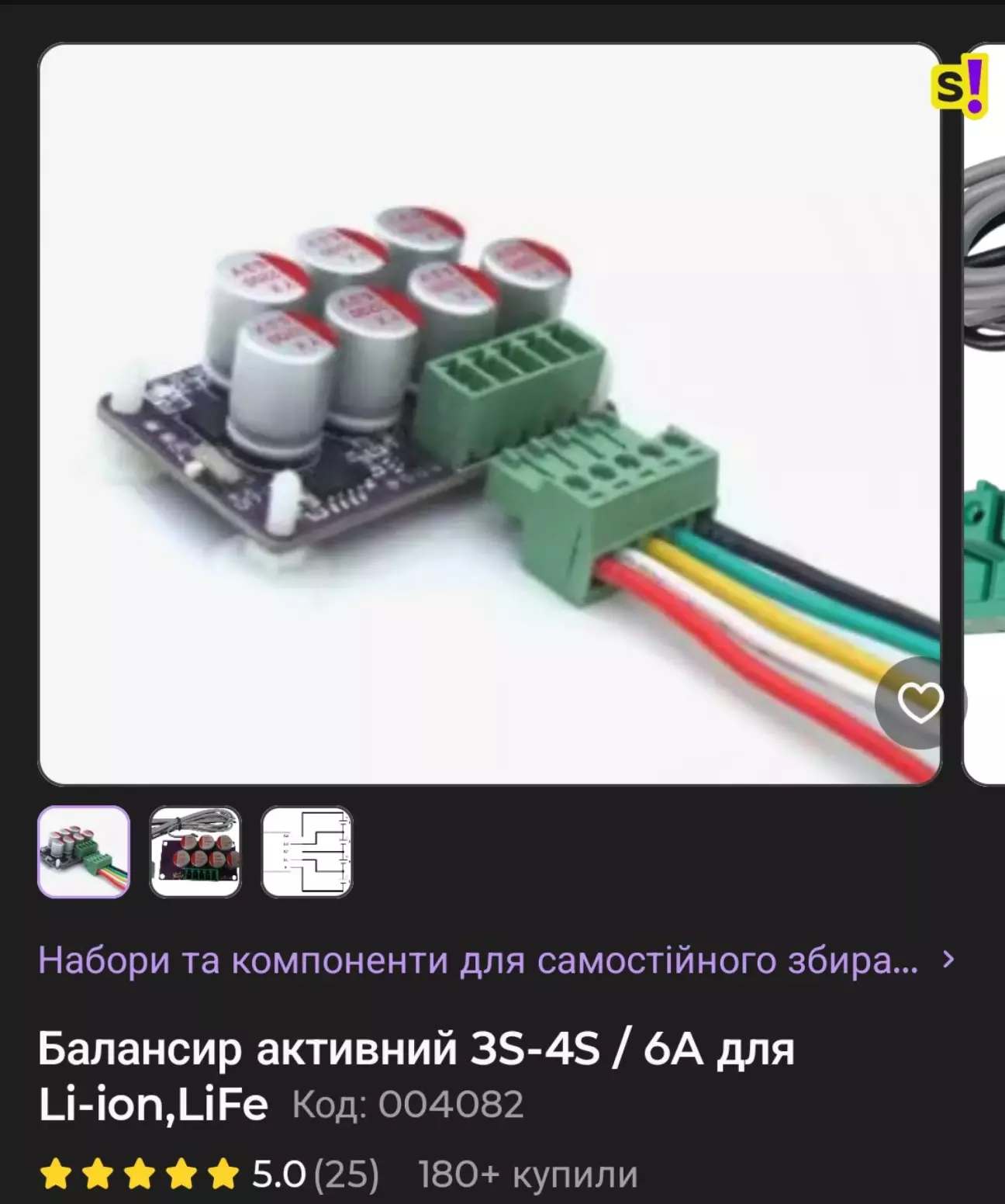

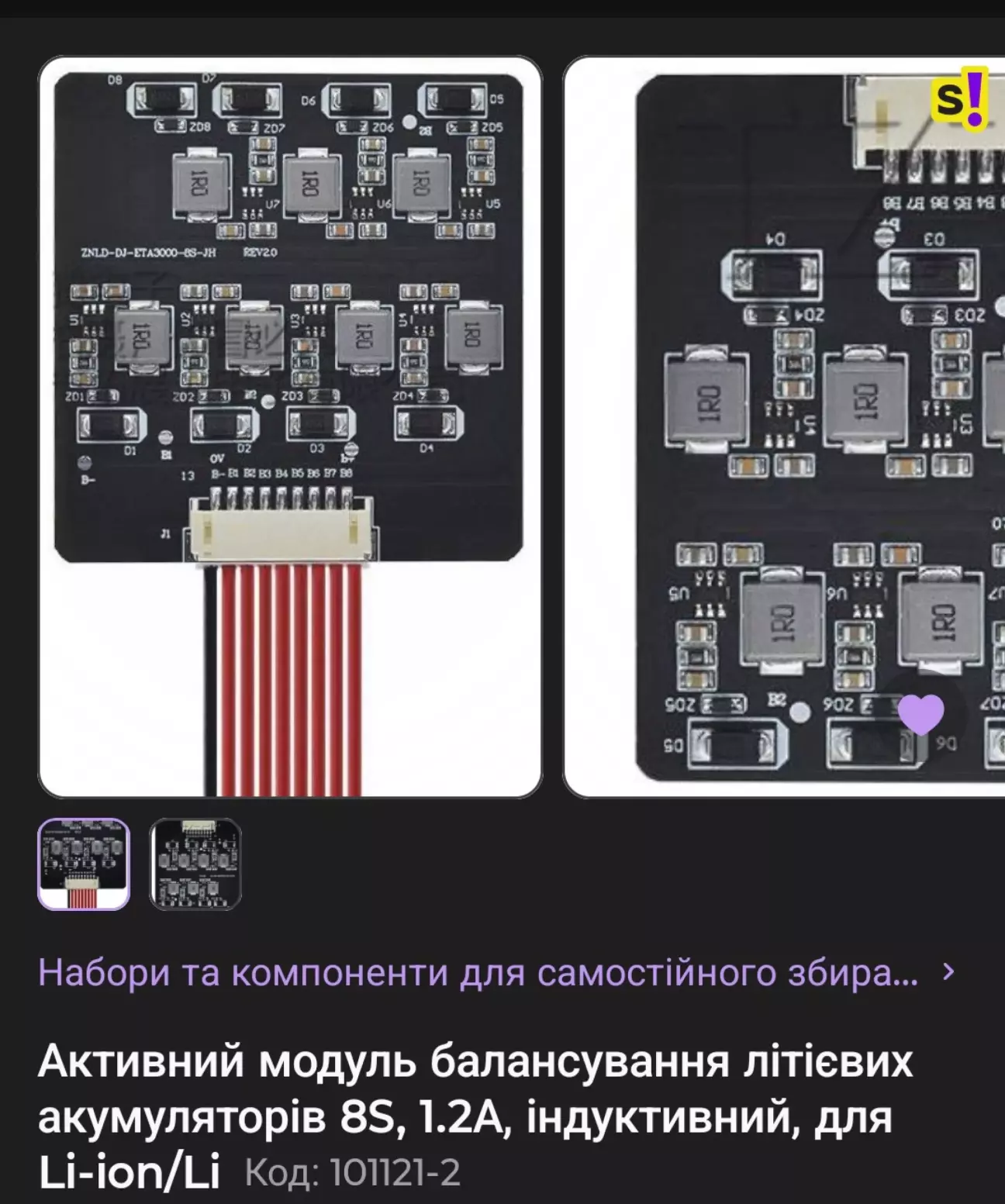

Виглядають балансири приблизно так:

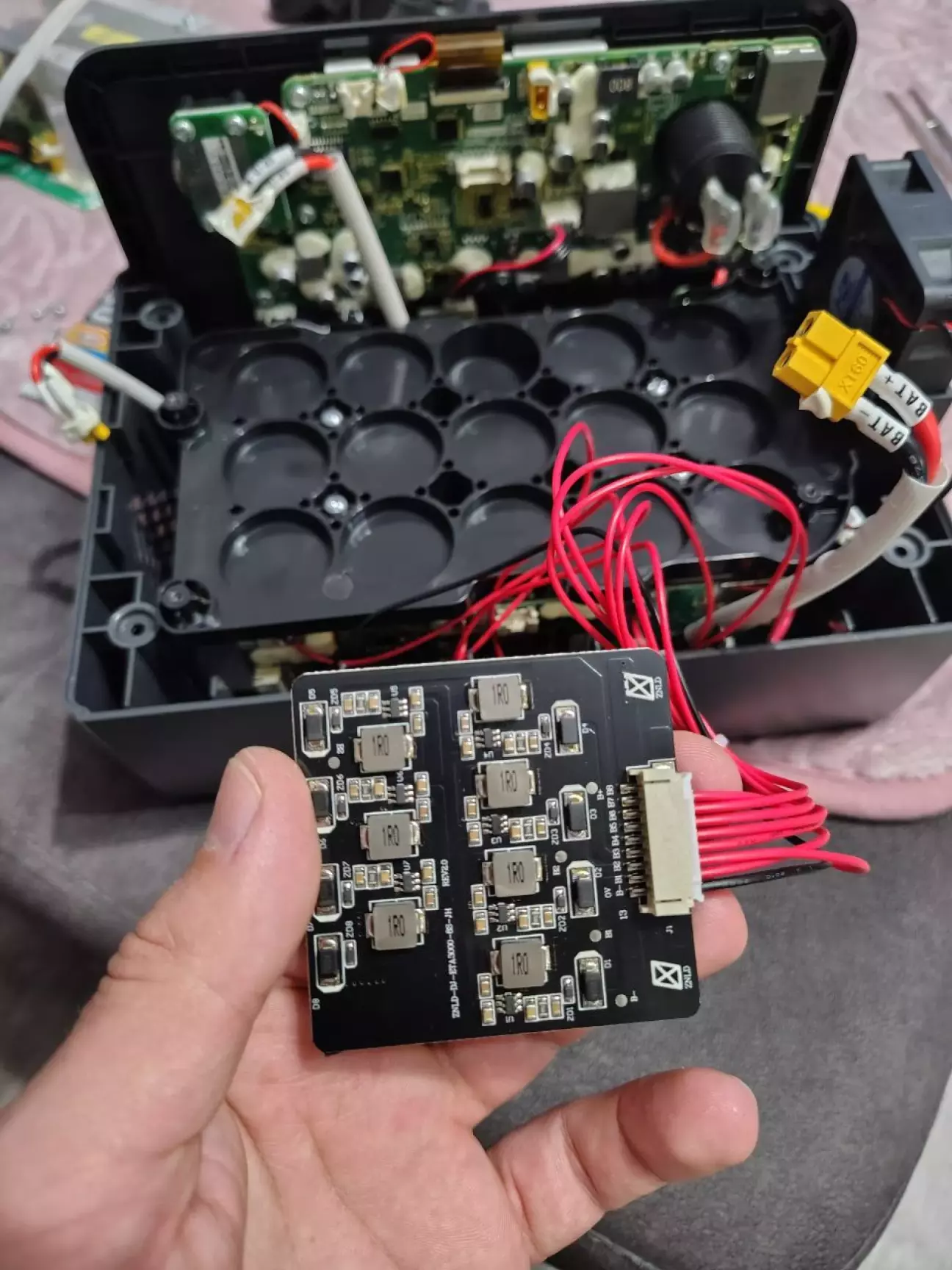

Давайте зараз на прикладі однієї станції швидко переглянемо встановлення балансира.

Бачимо що плата BMS просто відімкнулась,через розбаланс та глибокий розряд.

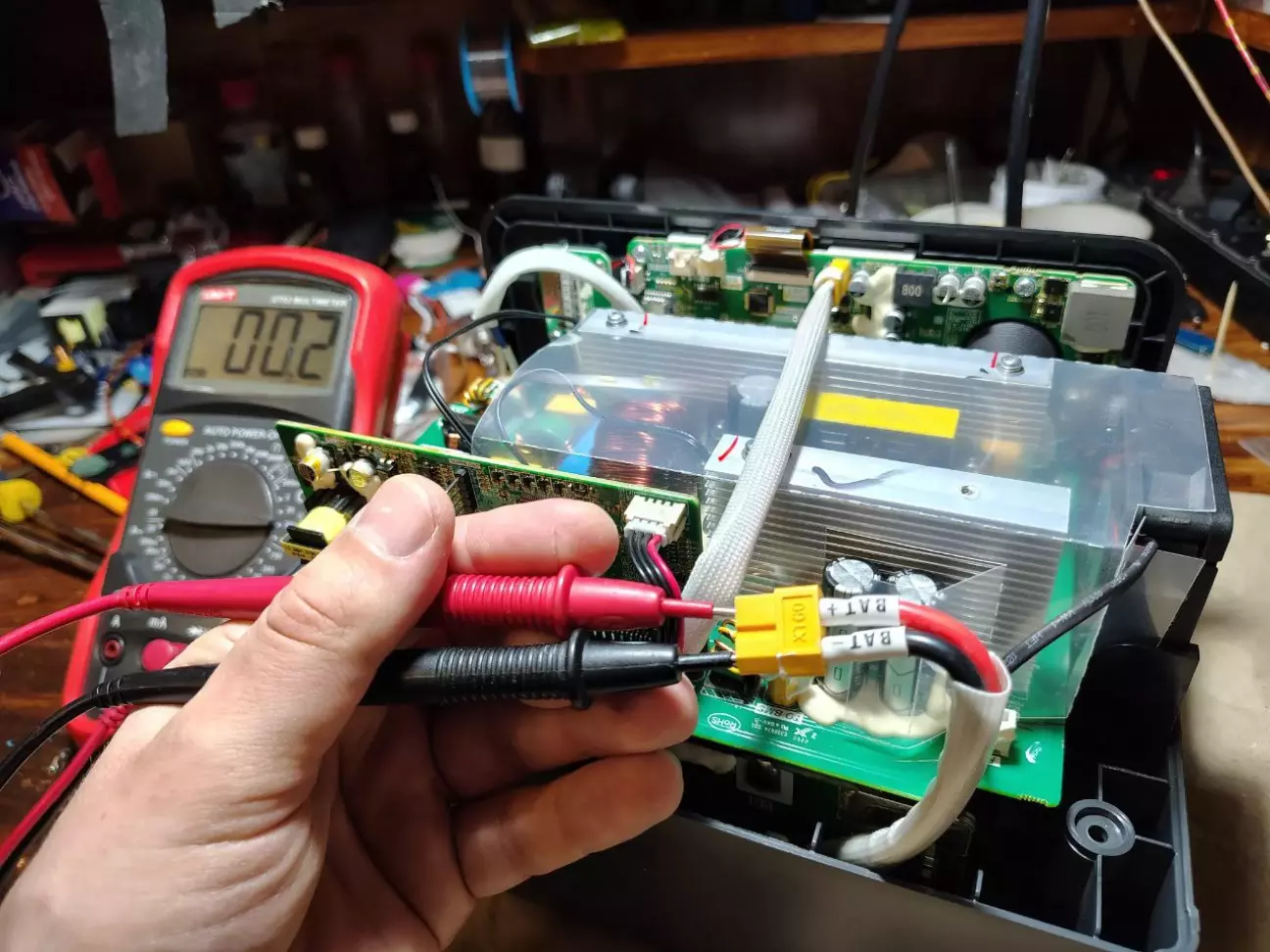

На самому акб до плати маєм 22в.

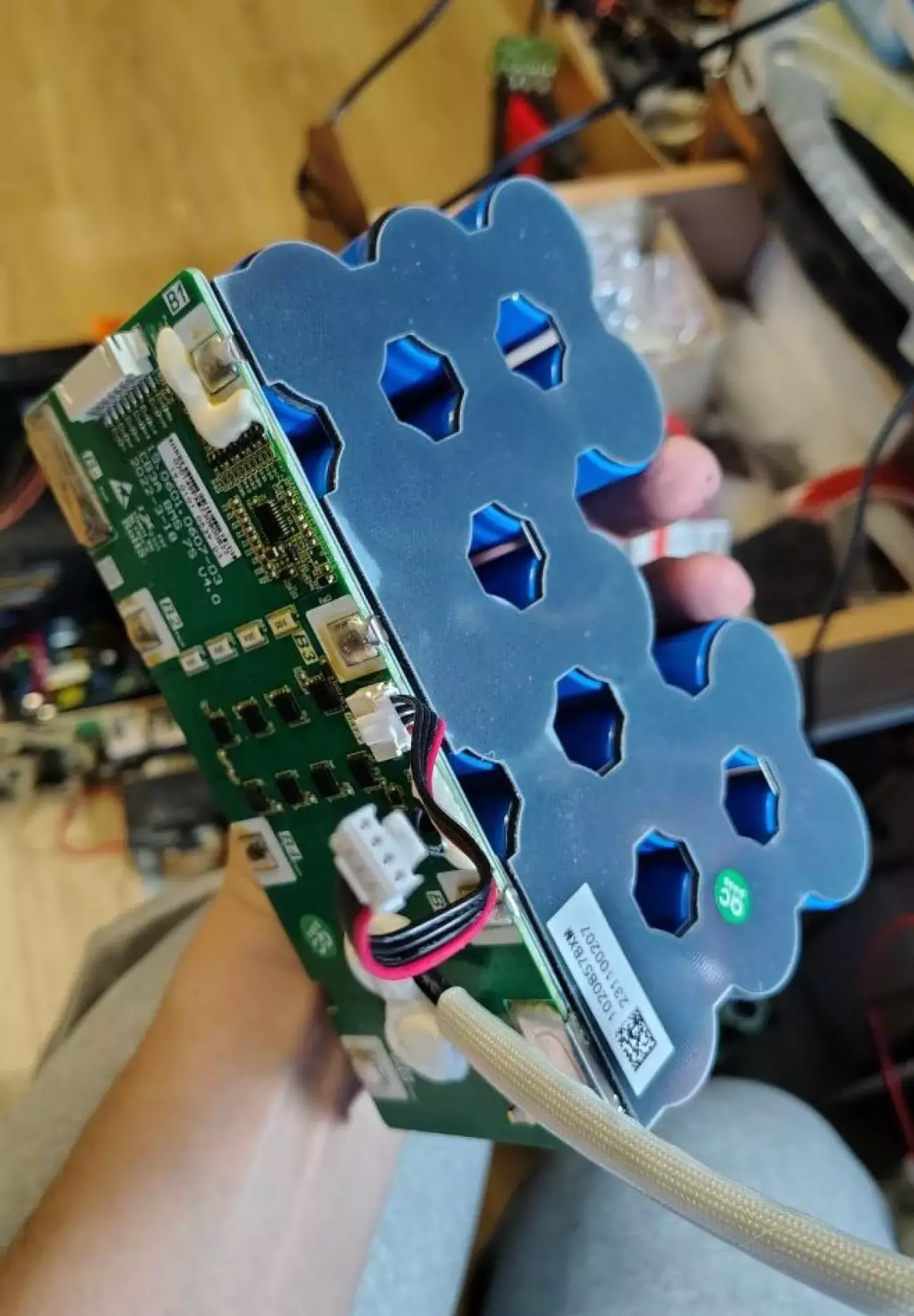

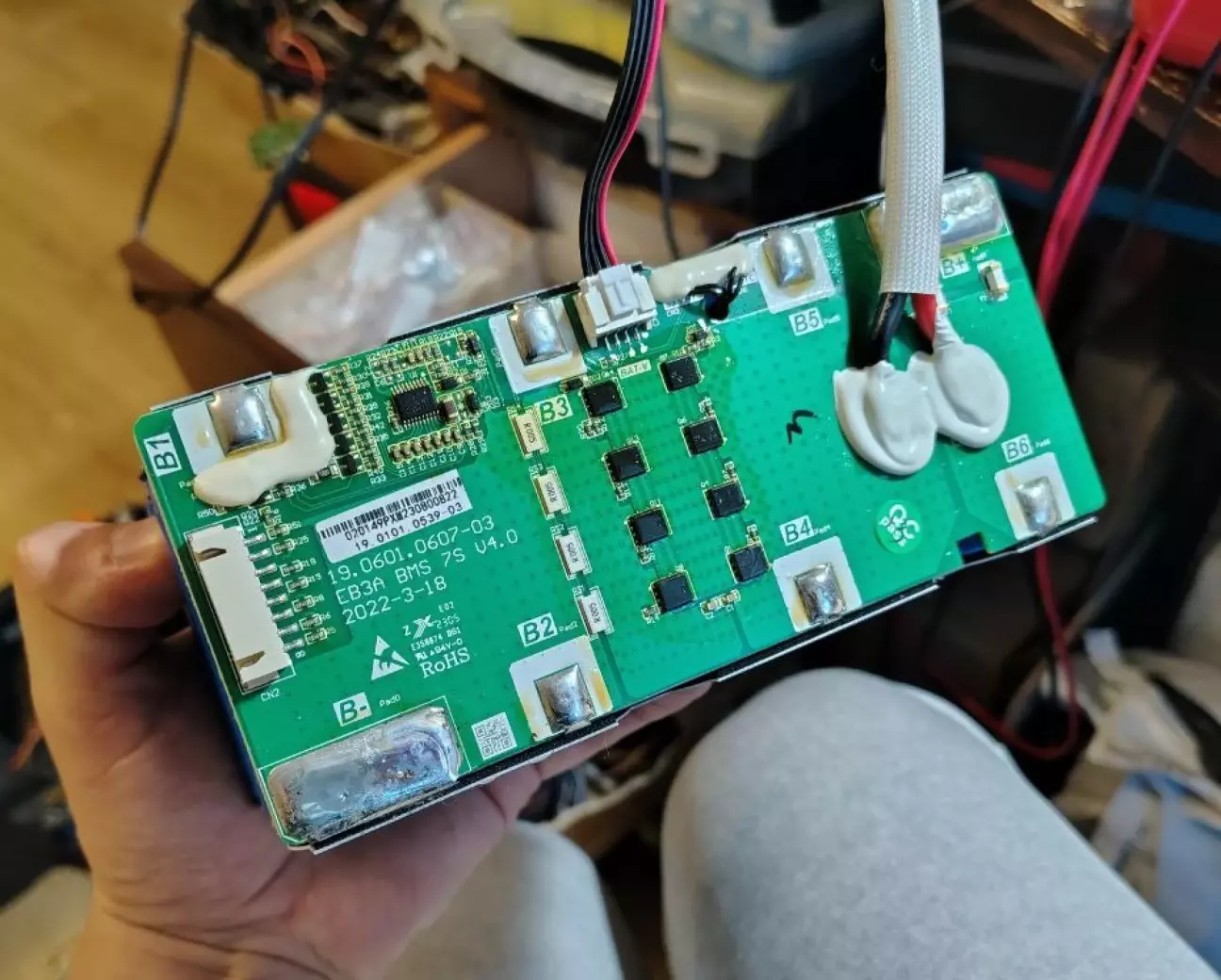

Видно що акб 7s2p-тобто 7послідовних комірок,по дві в паралель (бо всіх 14). На платі bms бачимо b-,b1,b2,b3,b4,b5,b6,b+(він же b7й)

Низькувата напруга: 22÷7 то 3.14 на елементі,але по факту 2.6 було на деяких,а на деяких більше ніж 3.2...тобто це розбаланс!

Підзарядивши окремі слабкі комірки регульованим блоком живлення я вирівняв напругу на них та зарядив акб через основний роз'єм подавши 25вольт.

Станція увімкнулась.

Але для уникнення подібного в майбутньому додаємо балансир.

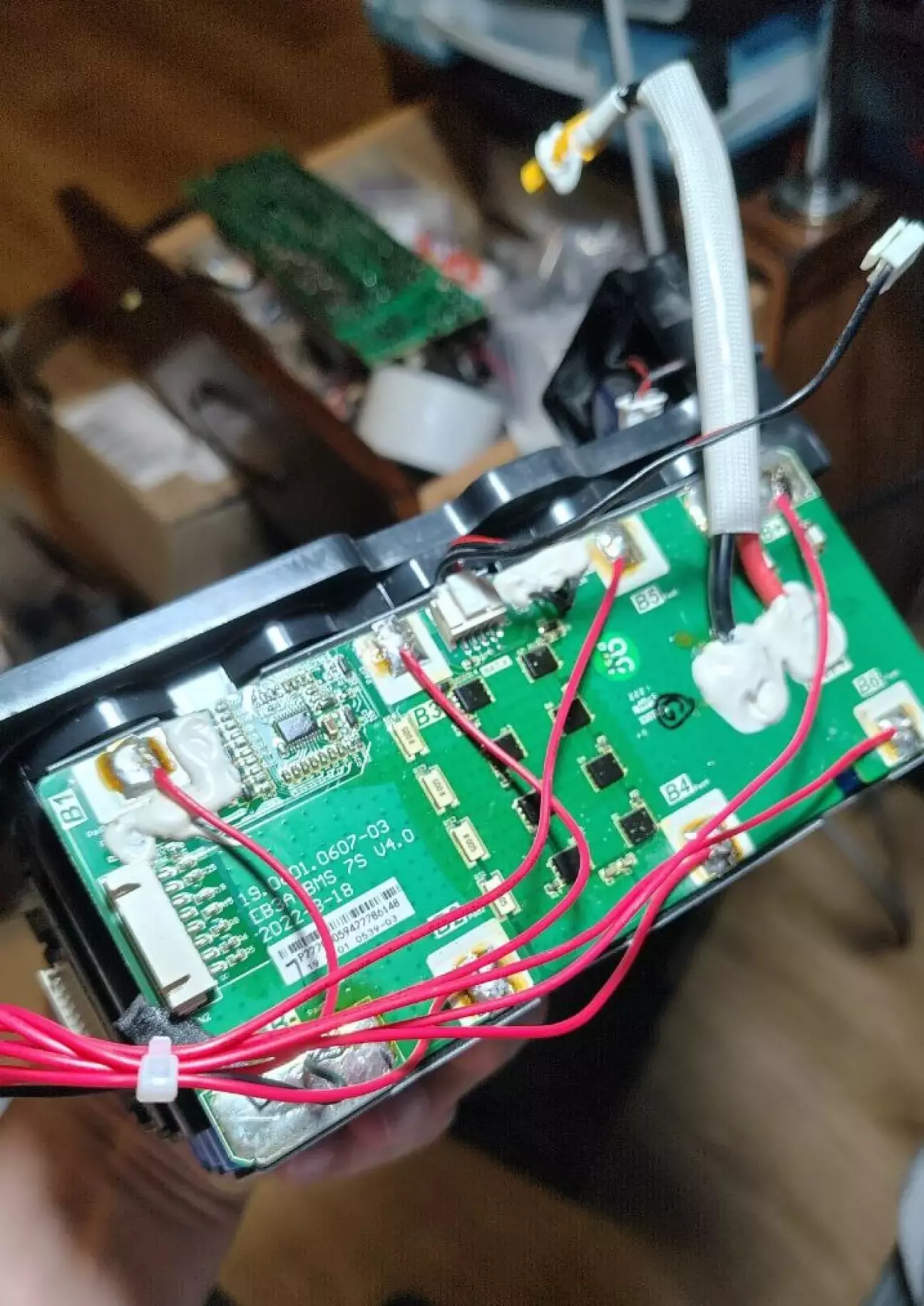

Спершу B-,потім В1(це точка де з'єднується плюс попереднього елемента і мінус наступного),тоді В2,В3 і так до останнього В+(В7)...якщо акум 7s,а балансир на 8s то 8й кабель не підєднуємо.

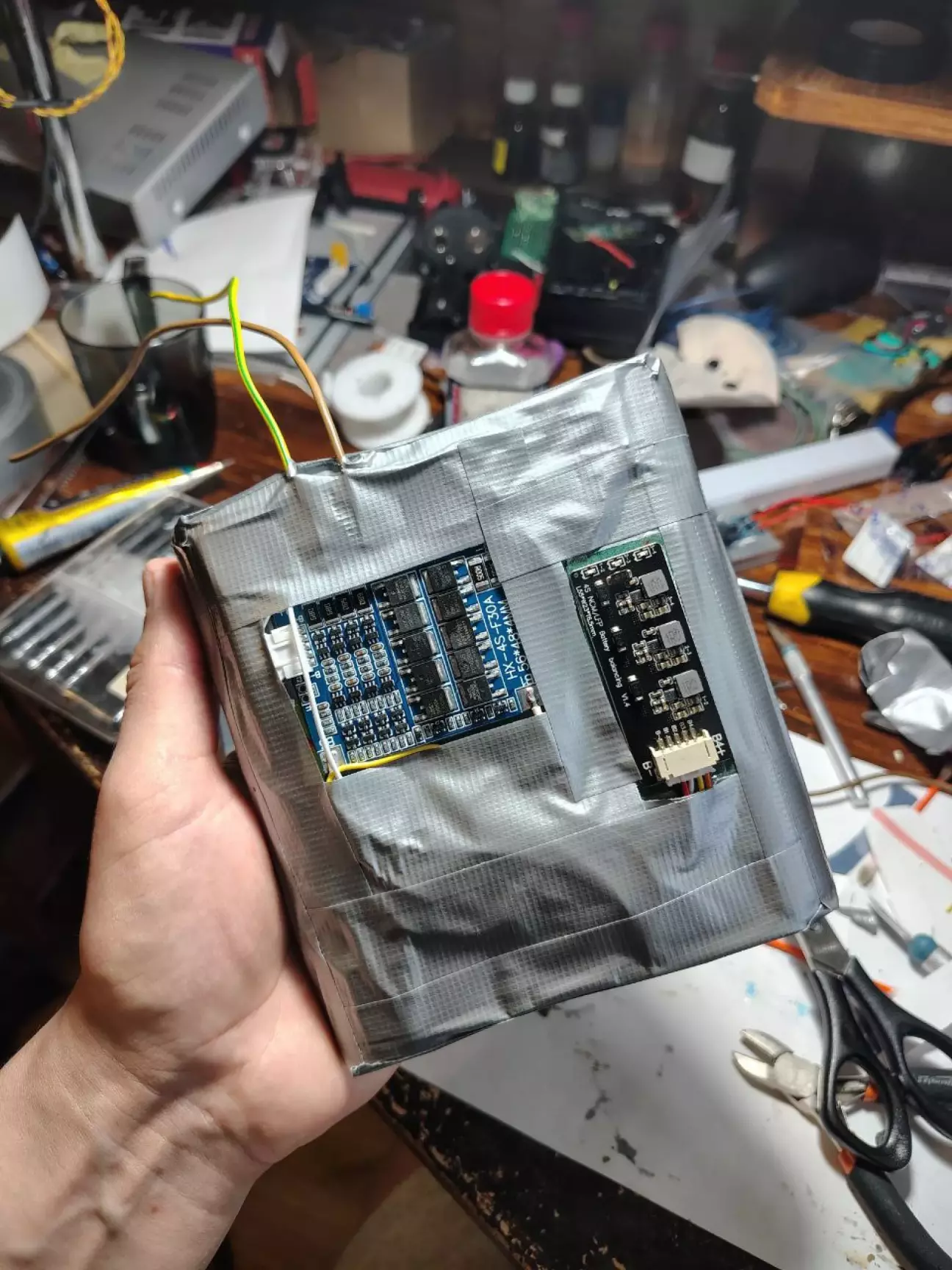

Що я хотів донести цим дописом-ставте балансири і станція Ваша житиме довго і щасливо. Навіть купуючи нову станцію,не бачу проблеми влізти в неї,хіба що так звана "гарантія" з якої чекатимете станцію ще пів року.

Доречі,є варіант самому трішки відбалансувать акб не розбираючи. Зарядіть станцію максимально довгим способом ,можна декілька раз,щоб у штатного балансира був час попрацювать. Наприклад через гніздо для панелей сонячних,від них же чи стороннього блочка. Раз в пару місяців корисна процедура,якщо звісно світло є не 3години.
