8. Збірка 2х зарядних станцій та АКБ LiFePo4

Вітаю.

Допис про збірку двох станцій для дому:

12v/30ah(384wh) 360w/220v

12v/60ah(768wh) 360w/220v

та акумулятора 12v/120ah(1536wh)

Коротко про поставлену задачу. Перша 30ah станція збиралась на прохання моєї 80! річної бабусі в село,бюджет збірки 6000грн.

Мета - (не здуріть при відключеннях) простота в користуванні,робота телевізора годин до 4х(вийшло 10-12),можливість заряджать телефон,приймач,ліхтарики.

Був здивований такому замовленню,бо раніше навіть подарований павербанк не хотіла приймать,але певно урвався їй терпець від тривалих відключень.

Друга станція 60ah. Збирав до дня народження батьку як просто 12в акум,бо 2-3години світла,а то й менше,не вистачало для норм зарядки автомобільного,але вирішив додати 360вт інвертор,хочаб для того ж ТВ.Бюджет 8-9к.

Акумулятор 120ah збирав знайомим для живлення котла опалення будинку,це основна його задача.

Допис пишу вже навесні,але всеодно думаю актуально поки маємо дебільного сусіда.

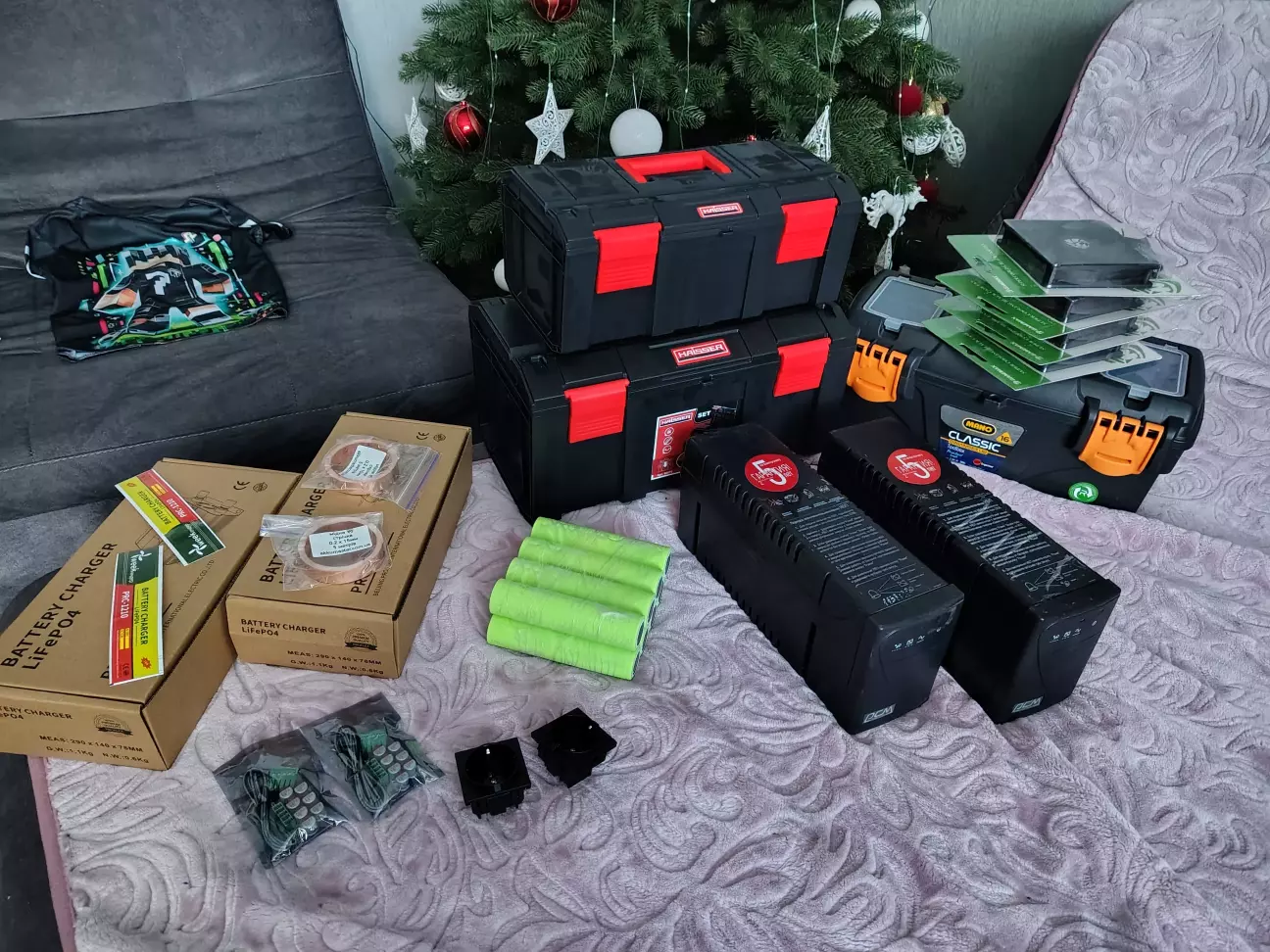

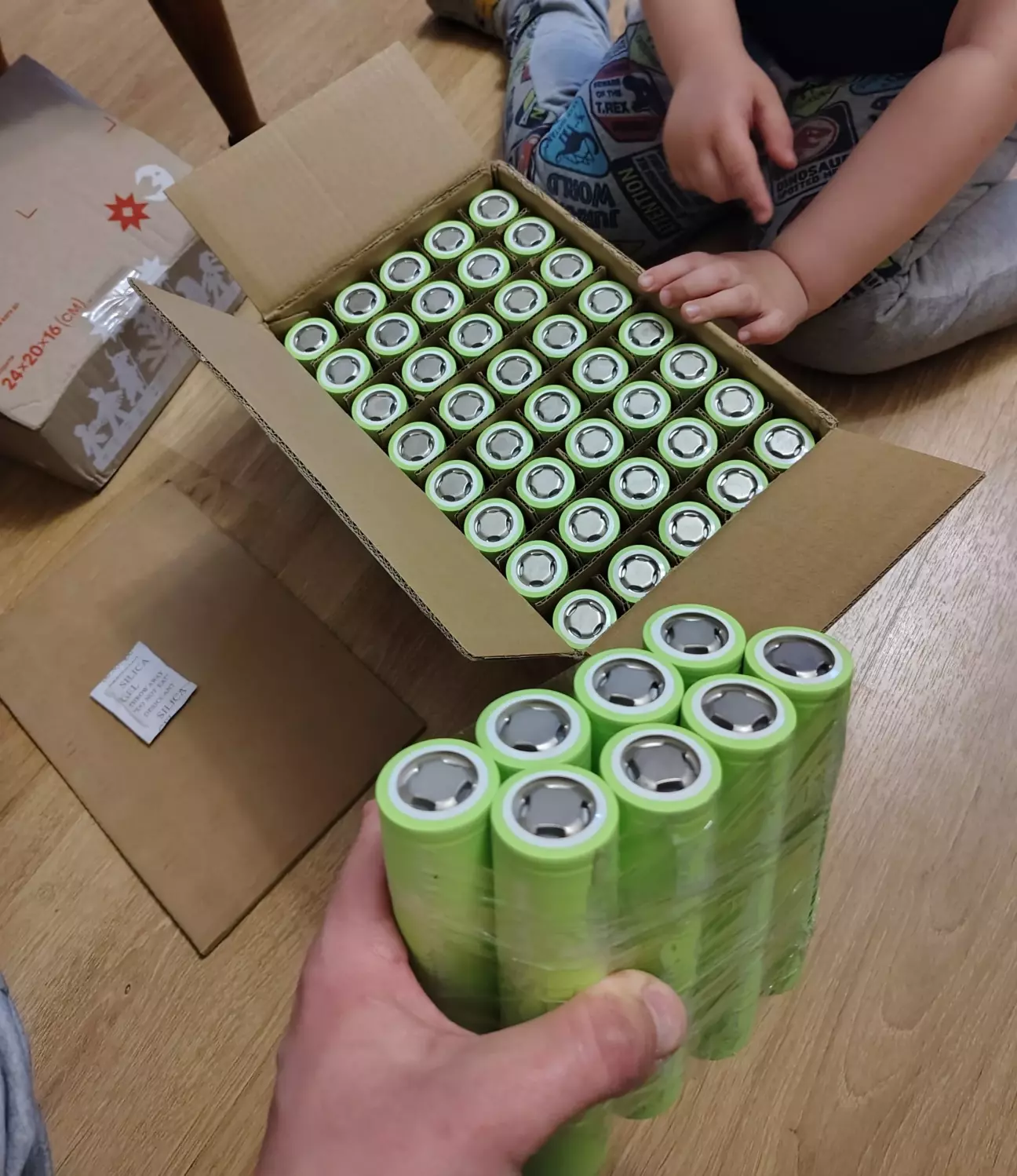

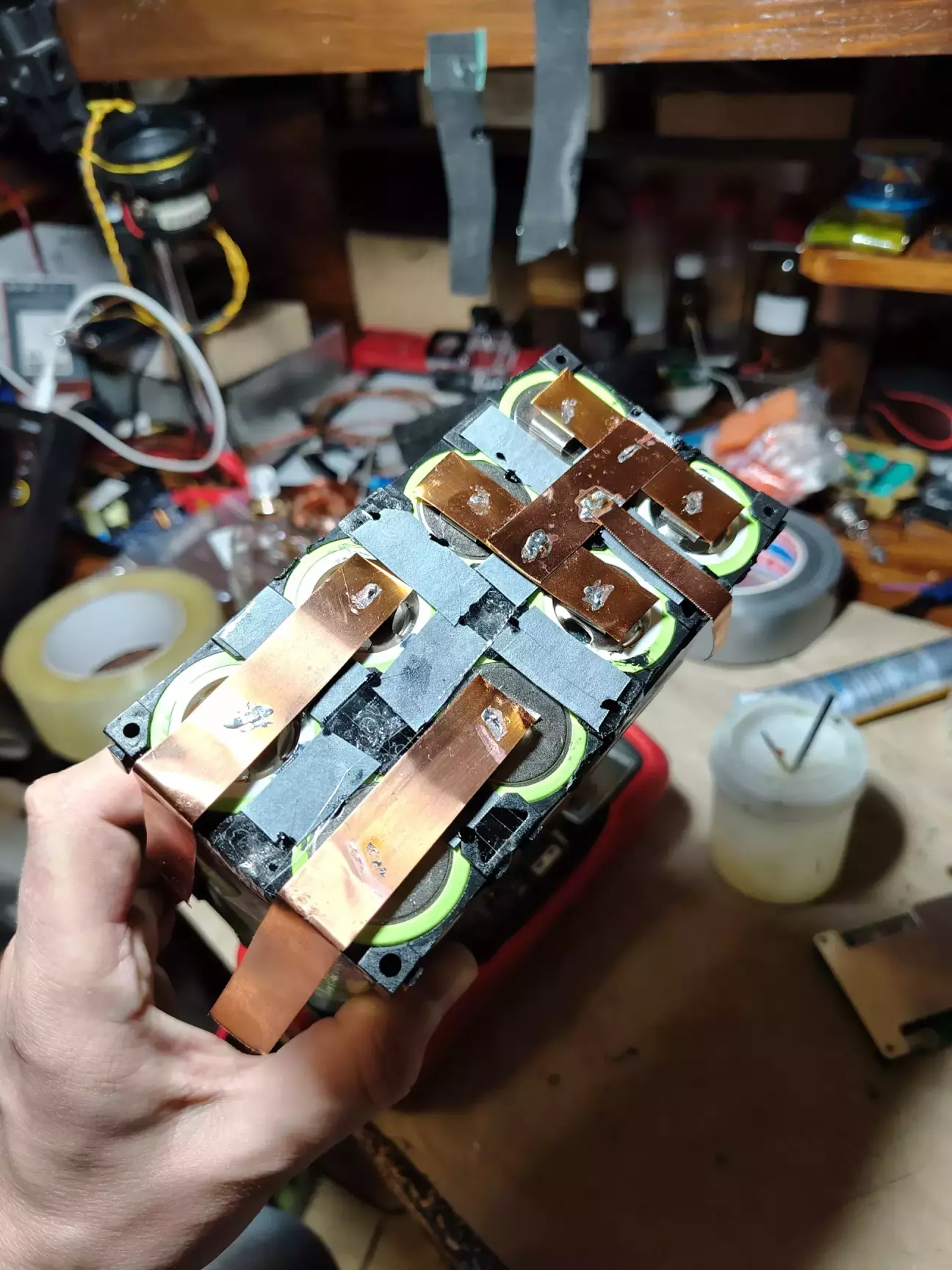

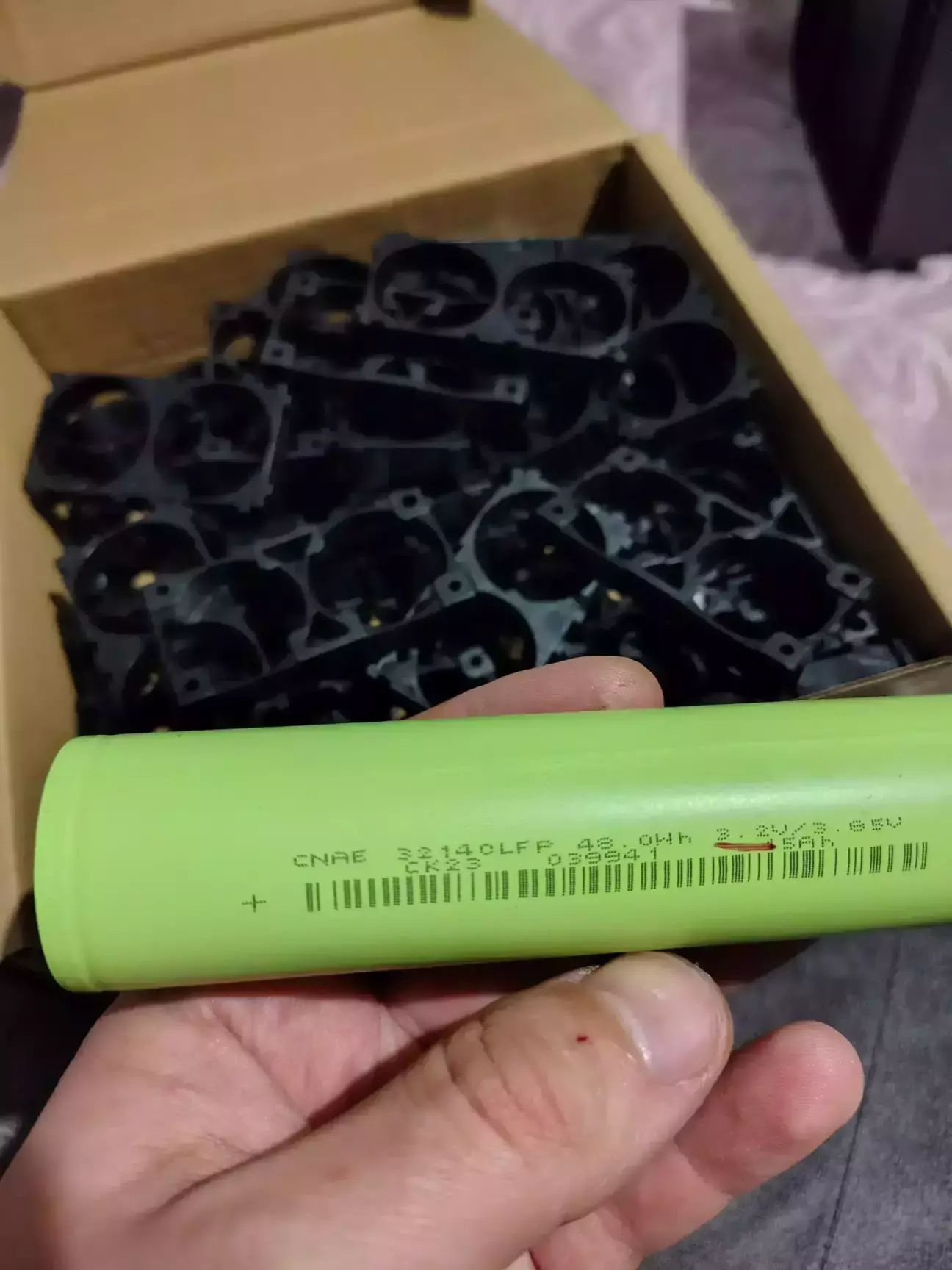

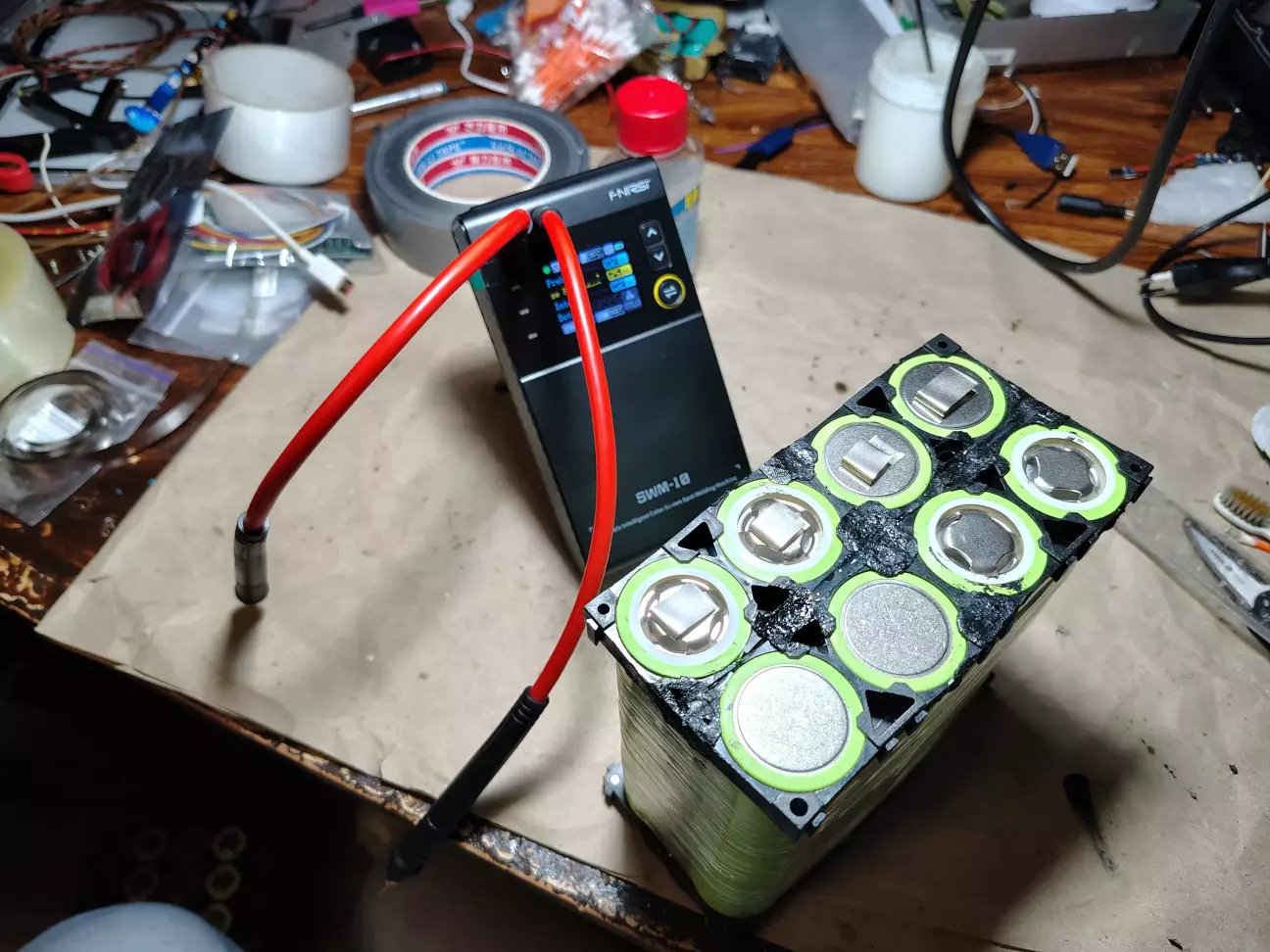

Акуми lifepo4 32140 15ah кожен,загалом 56шт(8+16+32)

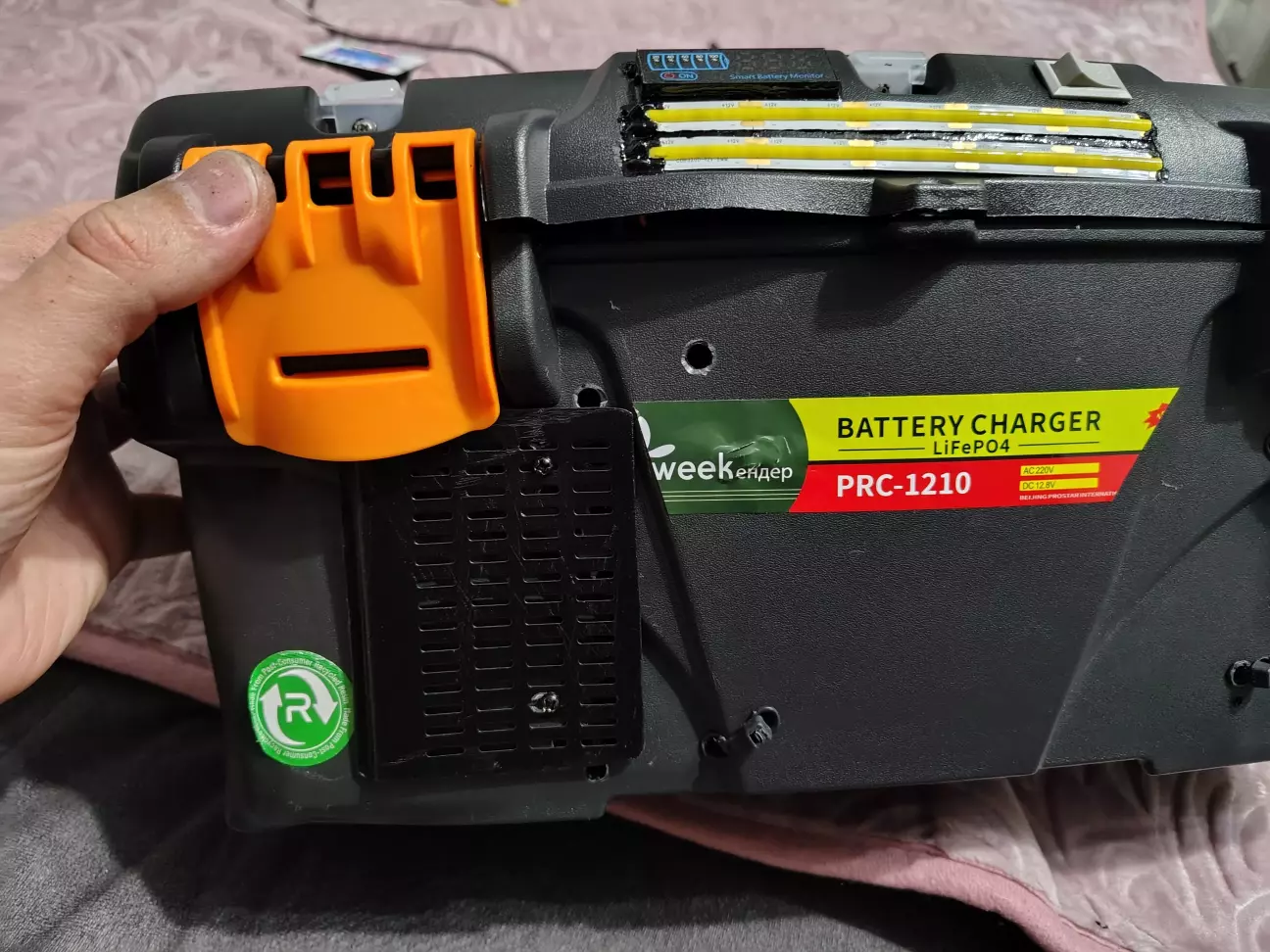

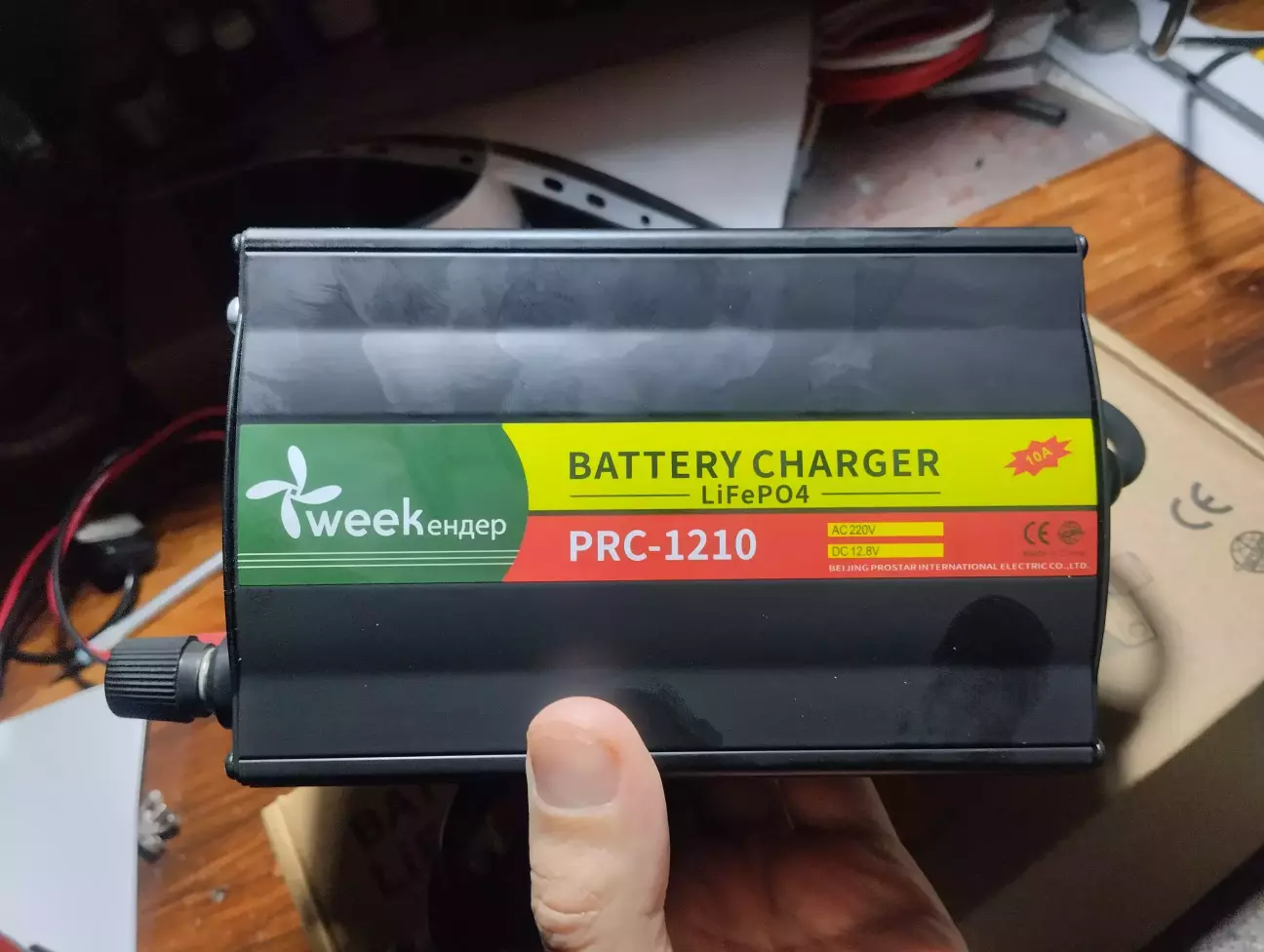

Зарядки дві по 10ампер,взяв однакові,видають чесно 10-11а.

Вибрав таку бо перевірена часом,мав справу з нею ось тут

Мінус-страшенно шумний вентилятор,тому будуть інщі.

В якості інверторів 220в використав два ups'и powercom 600bn

Максимум витримують 360вт короткочасно!

Але буде активне охолодження та навантаження значно менше.

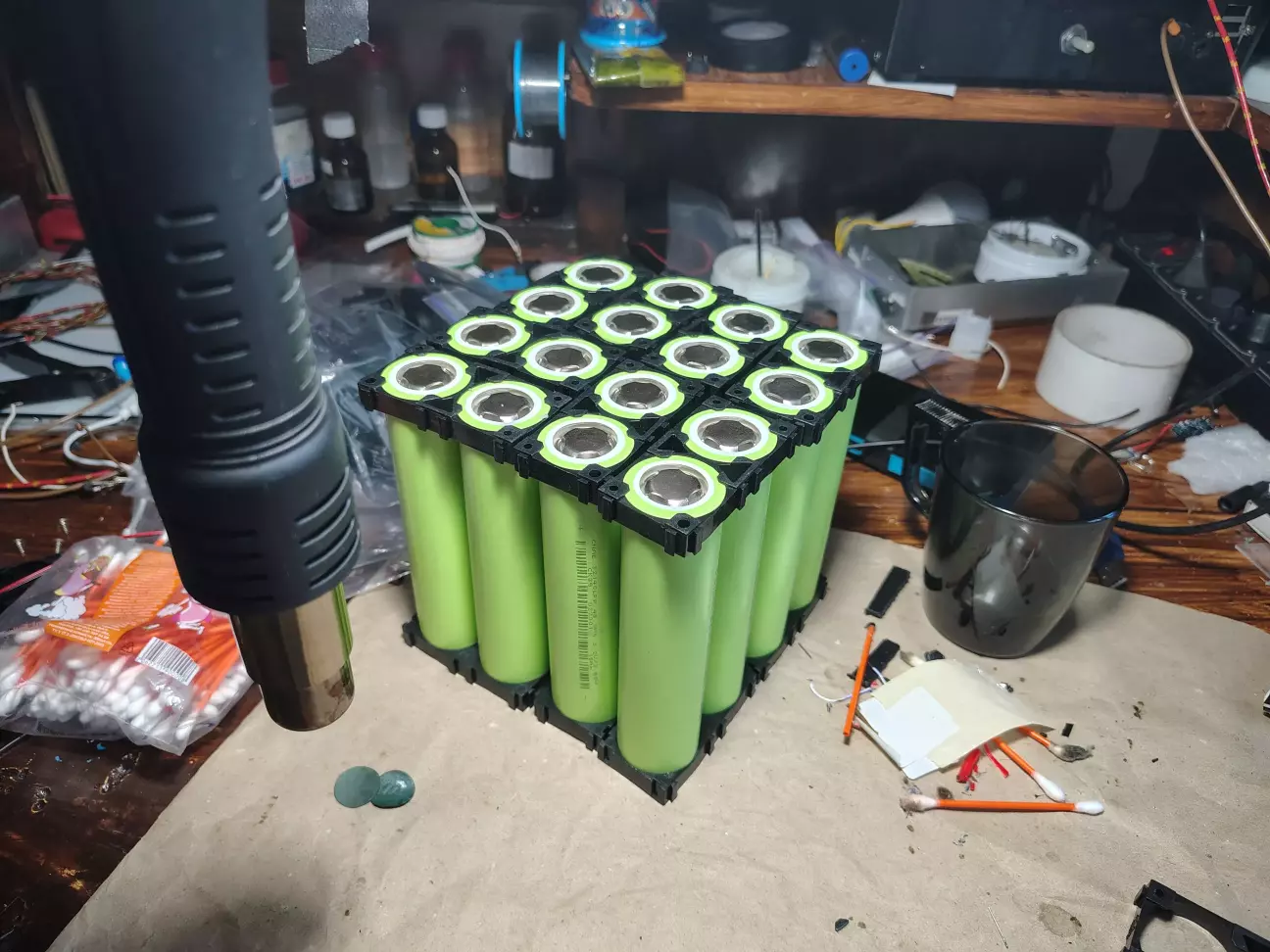

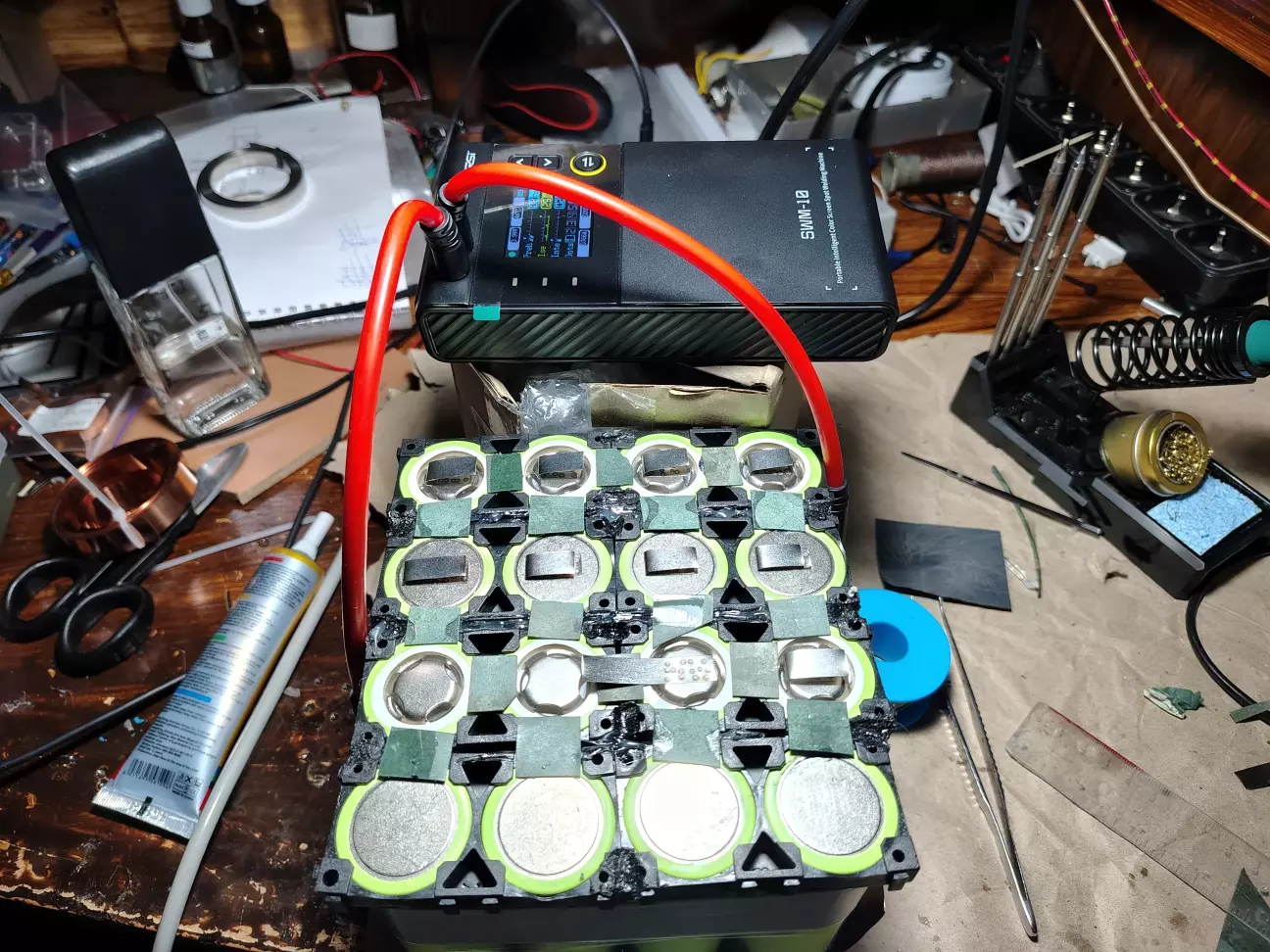

З холдерами скажу чесно втиконув😄,треба було брать на 1мм більші діамертом бо 32140 акуми і холдери 32140 взяв,а ще ж товщина термоусадки на них🫣😁 короче погрів холдери феном і впихнув невпіхуєме)

Але і в наявності не було більших НІДЕ,тому це норм варіант.

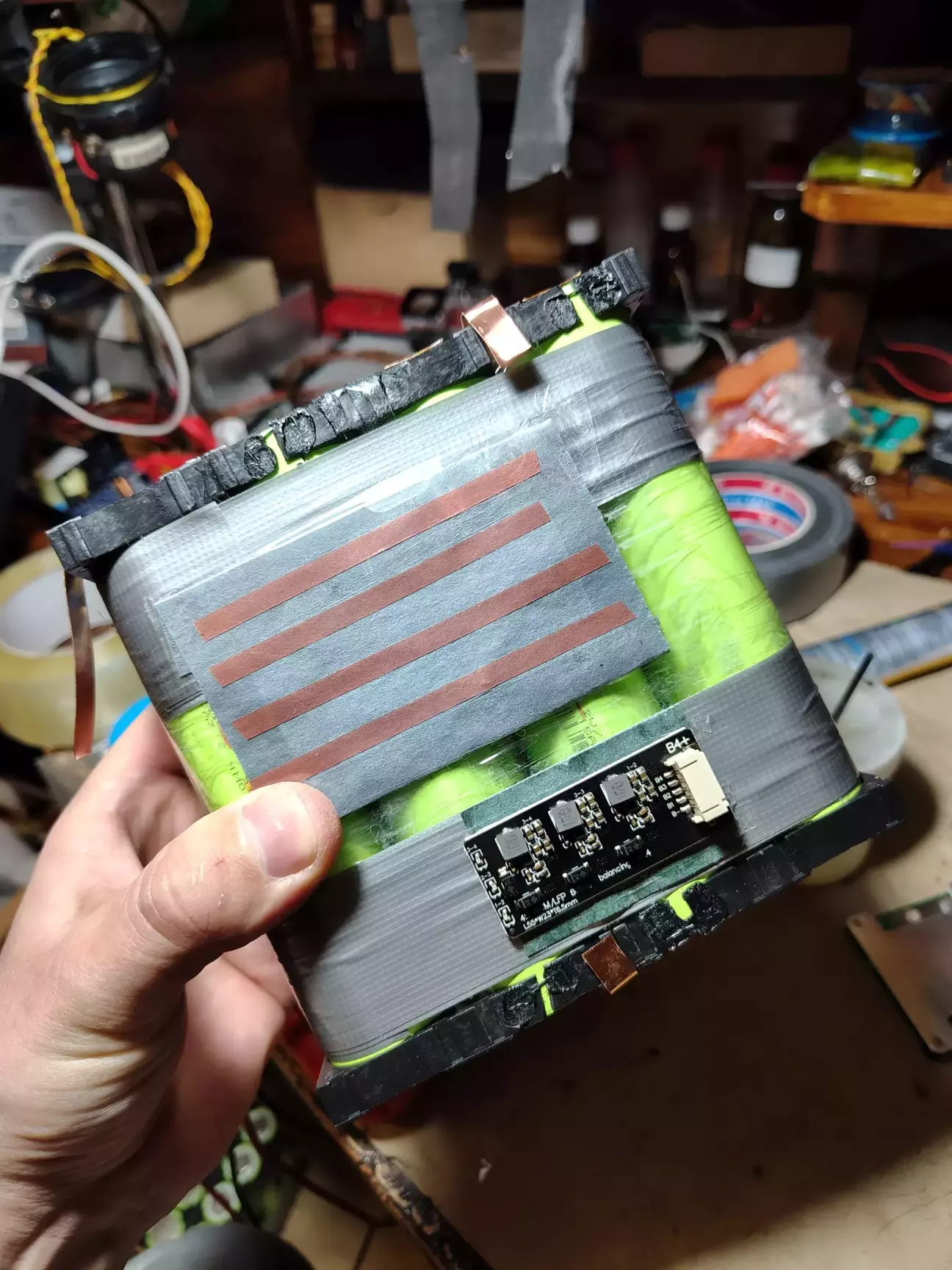

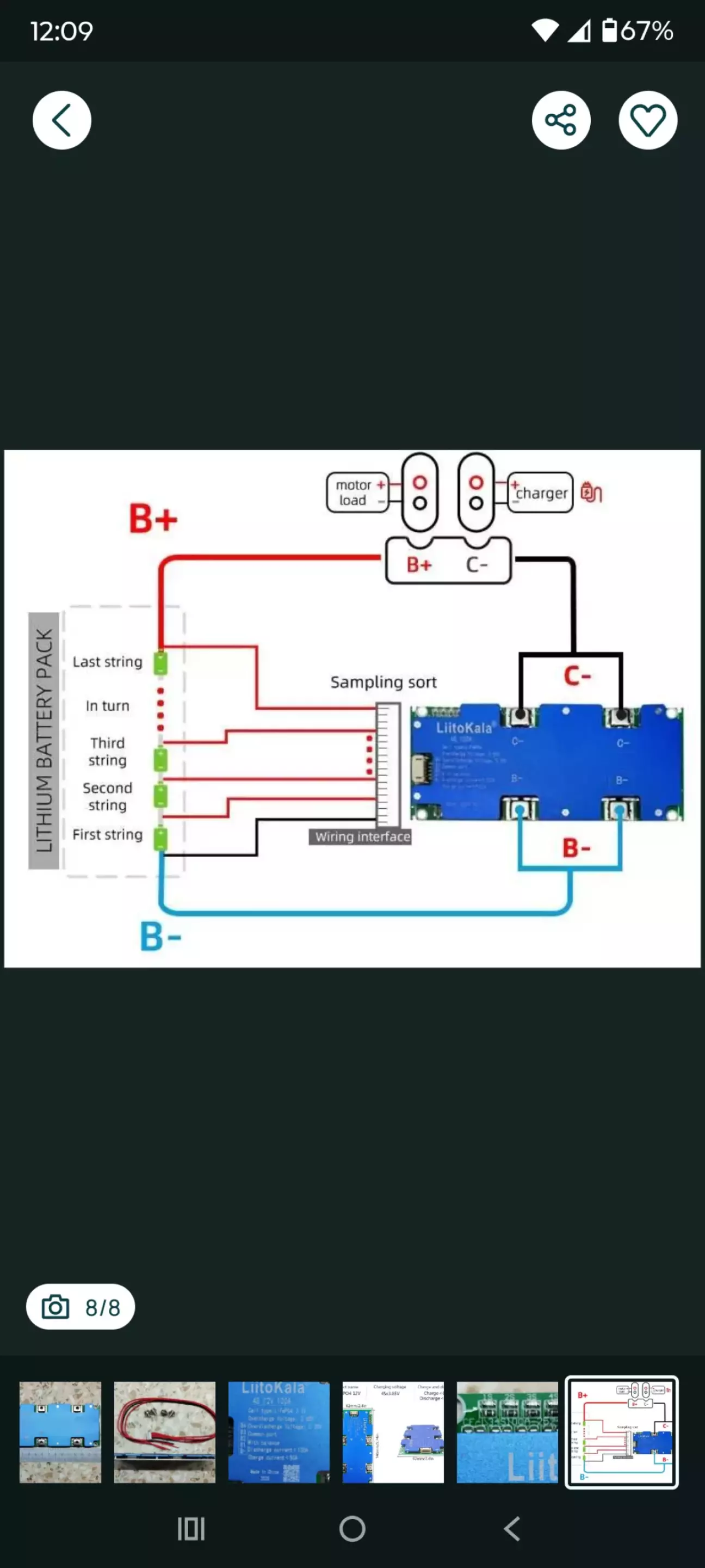

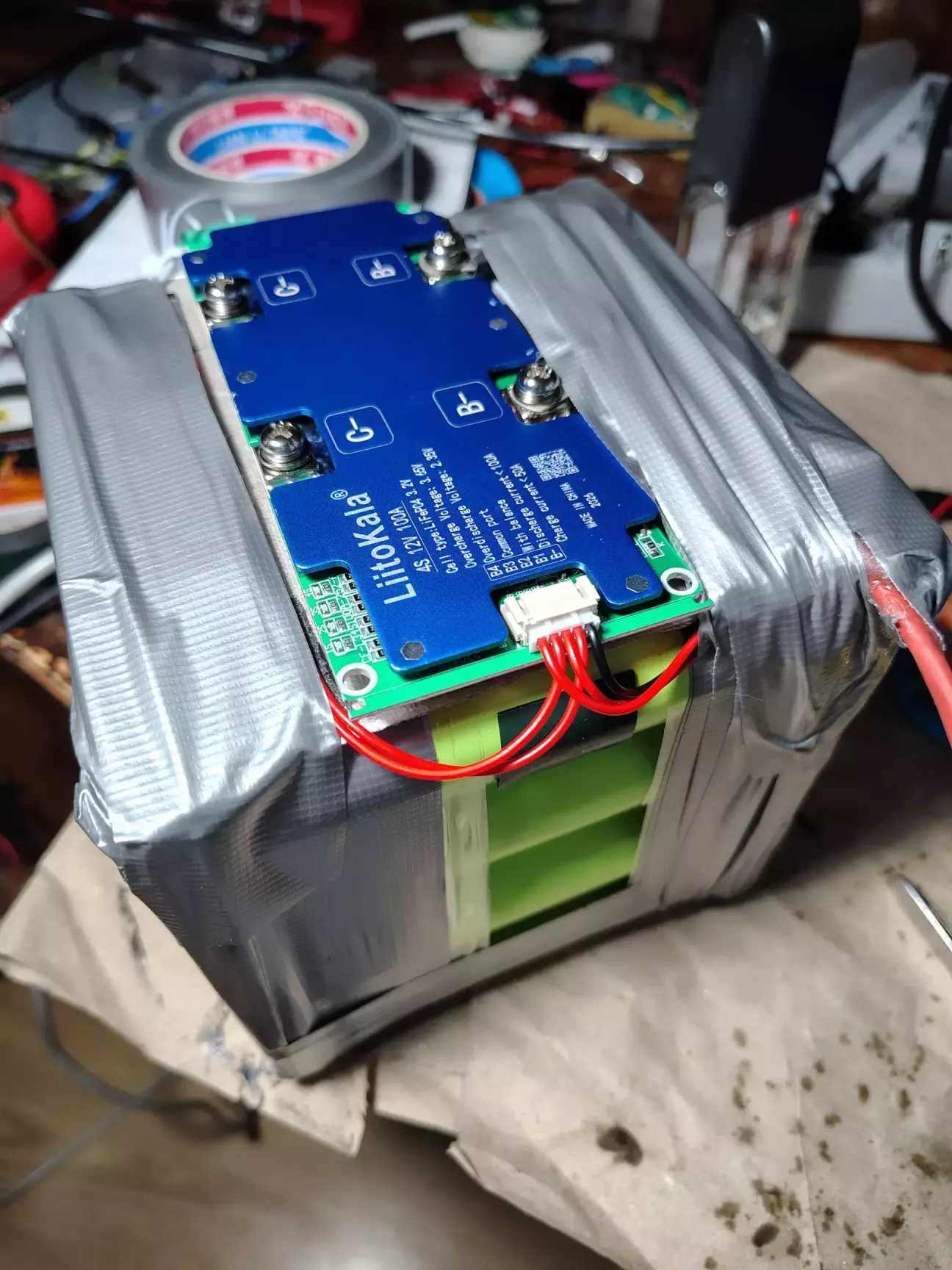

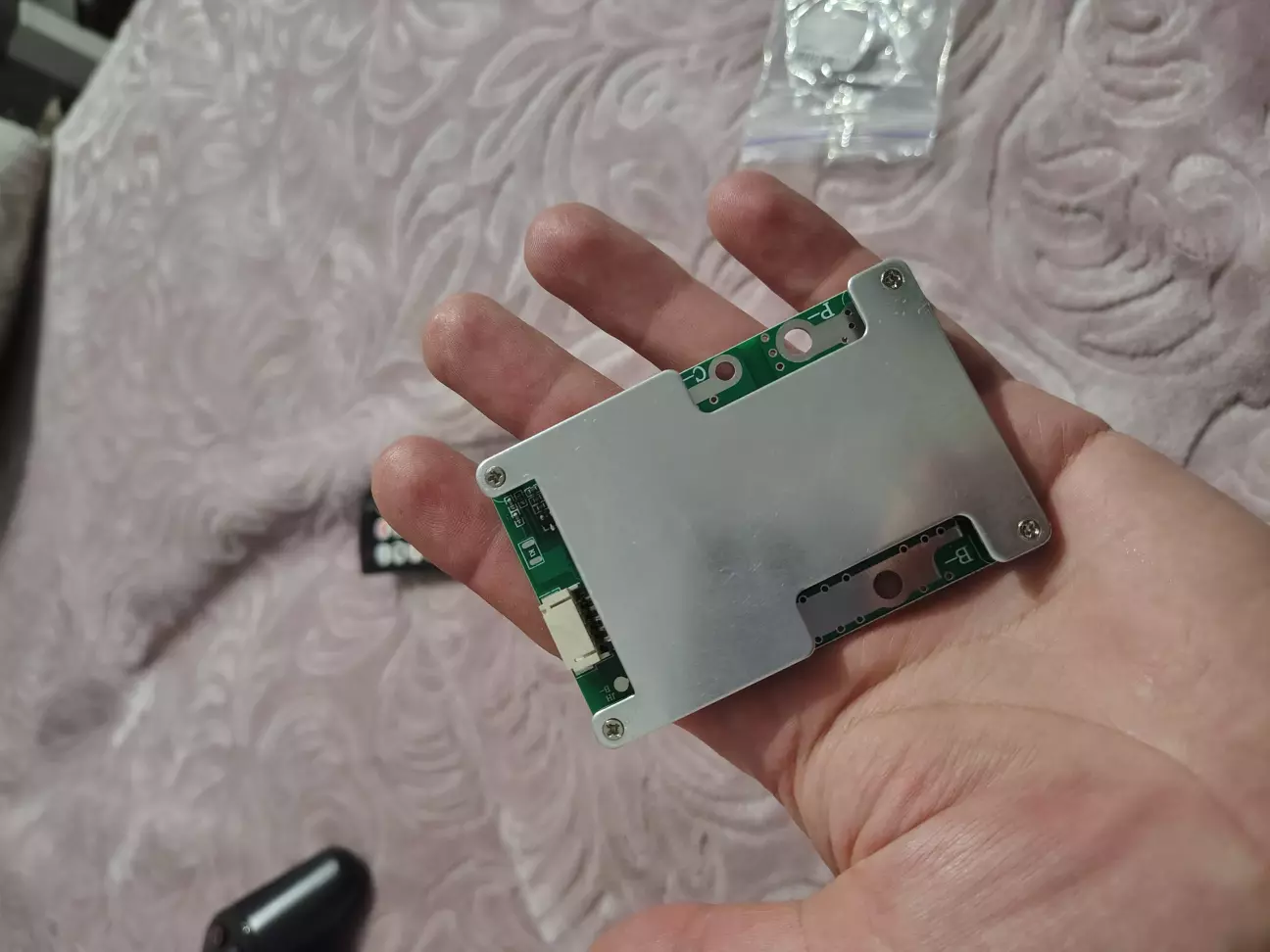

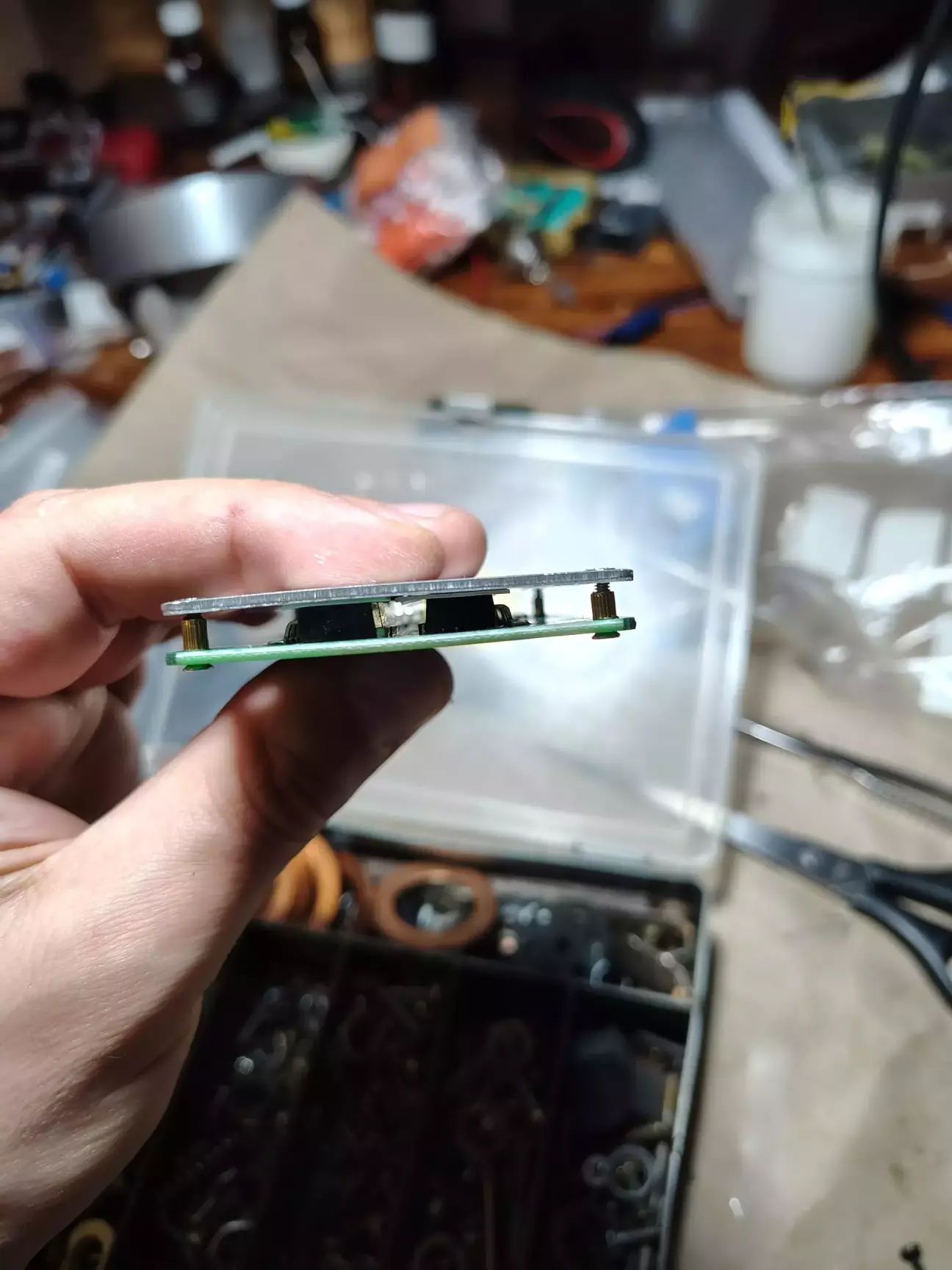

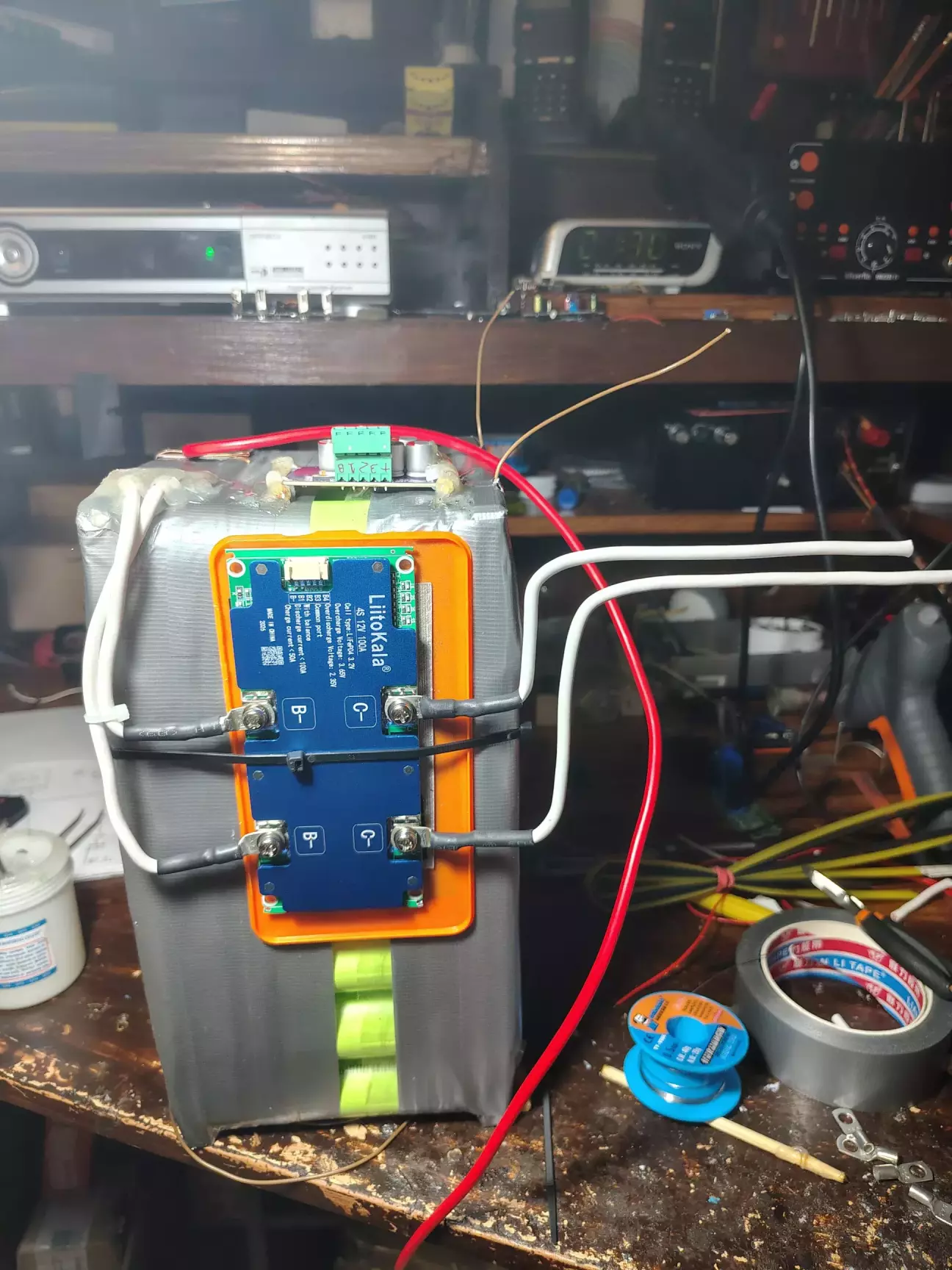

Далі черга кріпити плату BMS та активний балансир для стабільної і довгої роботи акума без розбалансу комірок.

BMS заявлена як 100а (ну да віримо) але до 30а мені її точно вистачить.

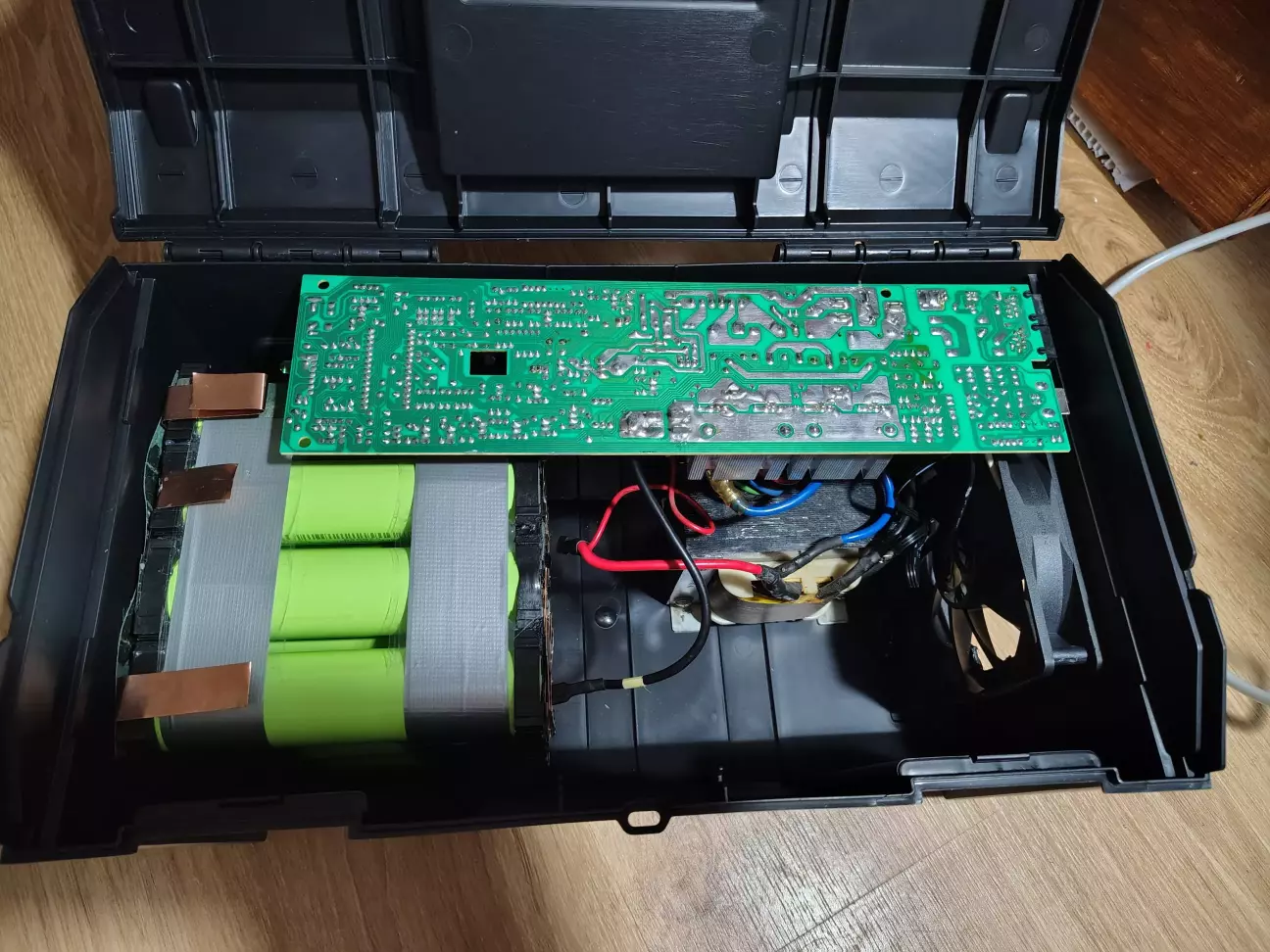

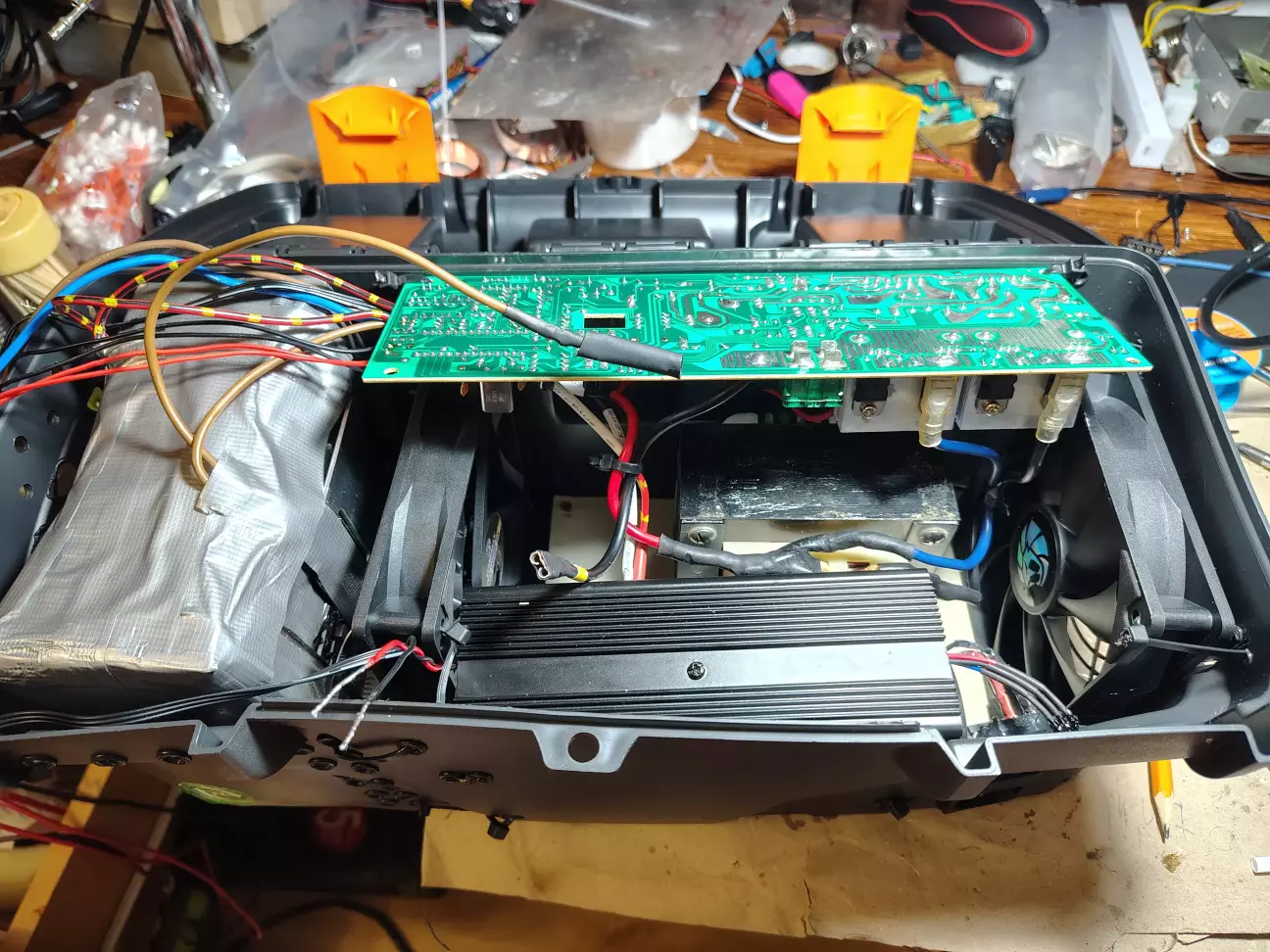

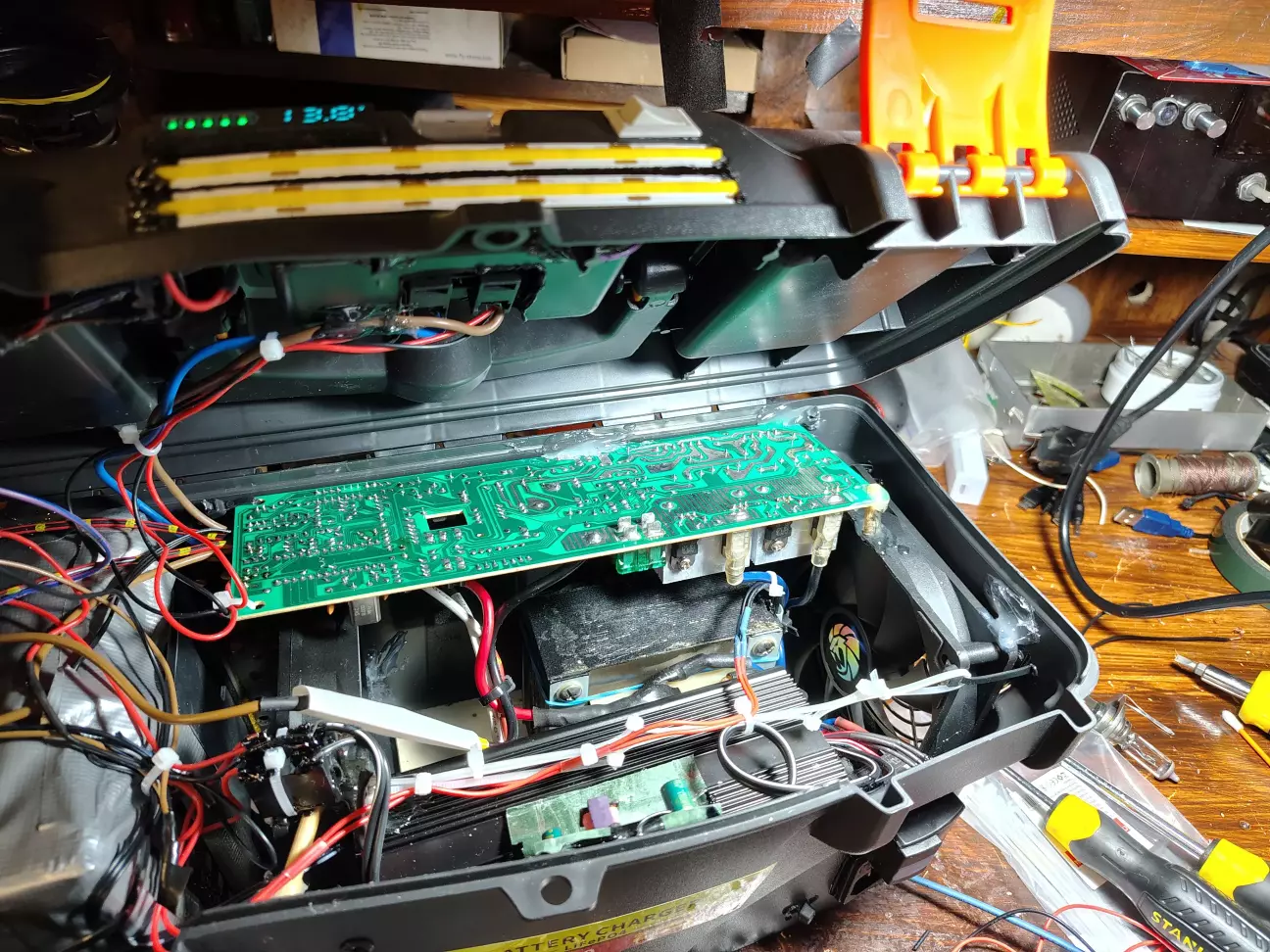

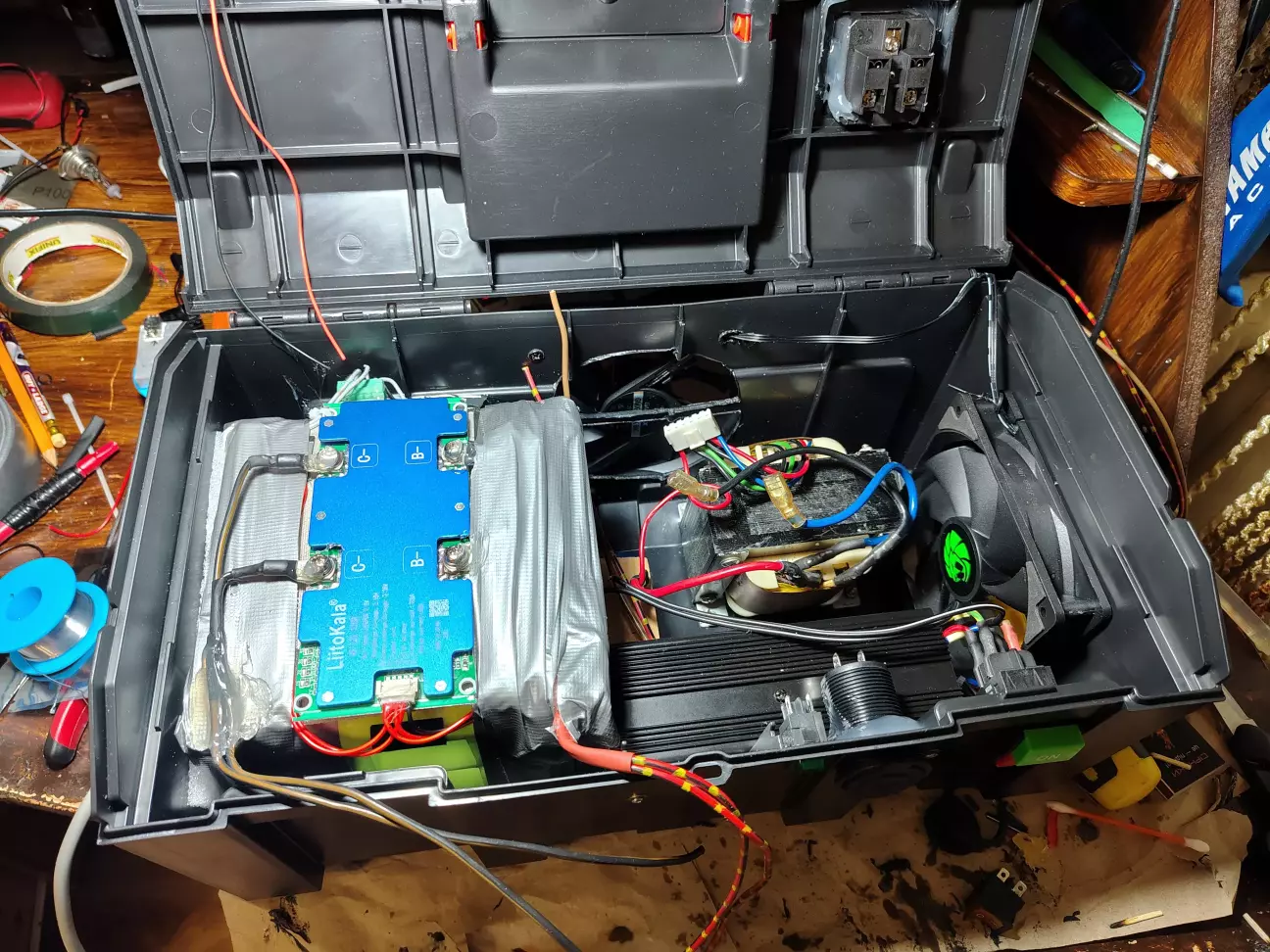

Розібрав UPS,виніс індикацію та кнопку ввімкнення окремо. Трансфотратор прикрутив до дна через фанеру.

Плату спершу обслужив повністю.замінив всі електроліти та термопасту.пропаяв деякі контакти. Потім закріпив стяжками і термоклеєм додатково

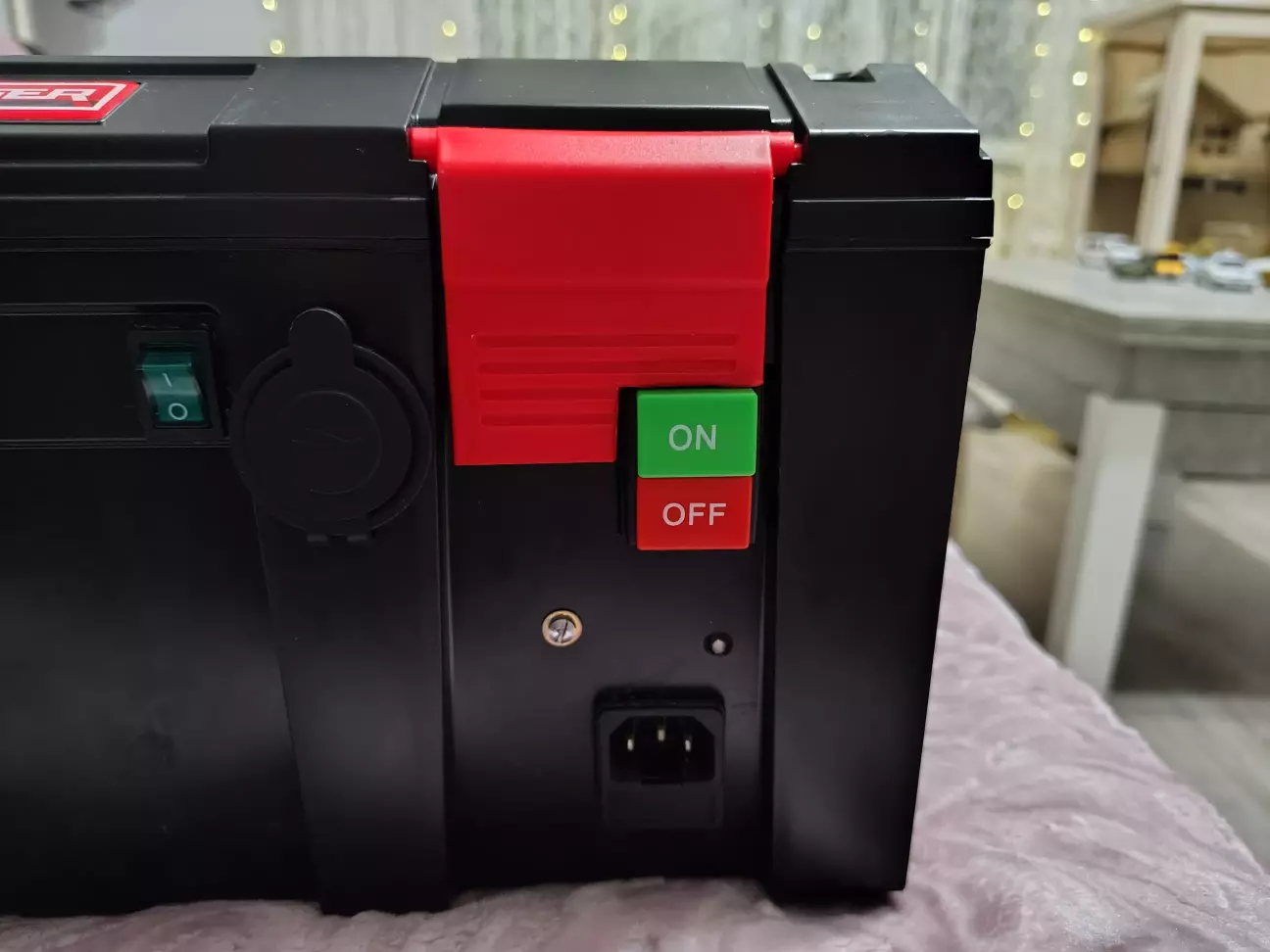

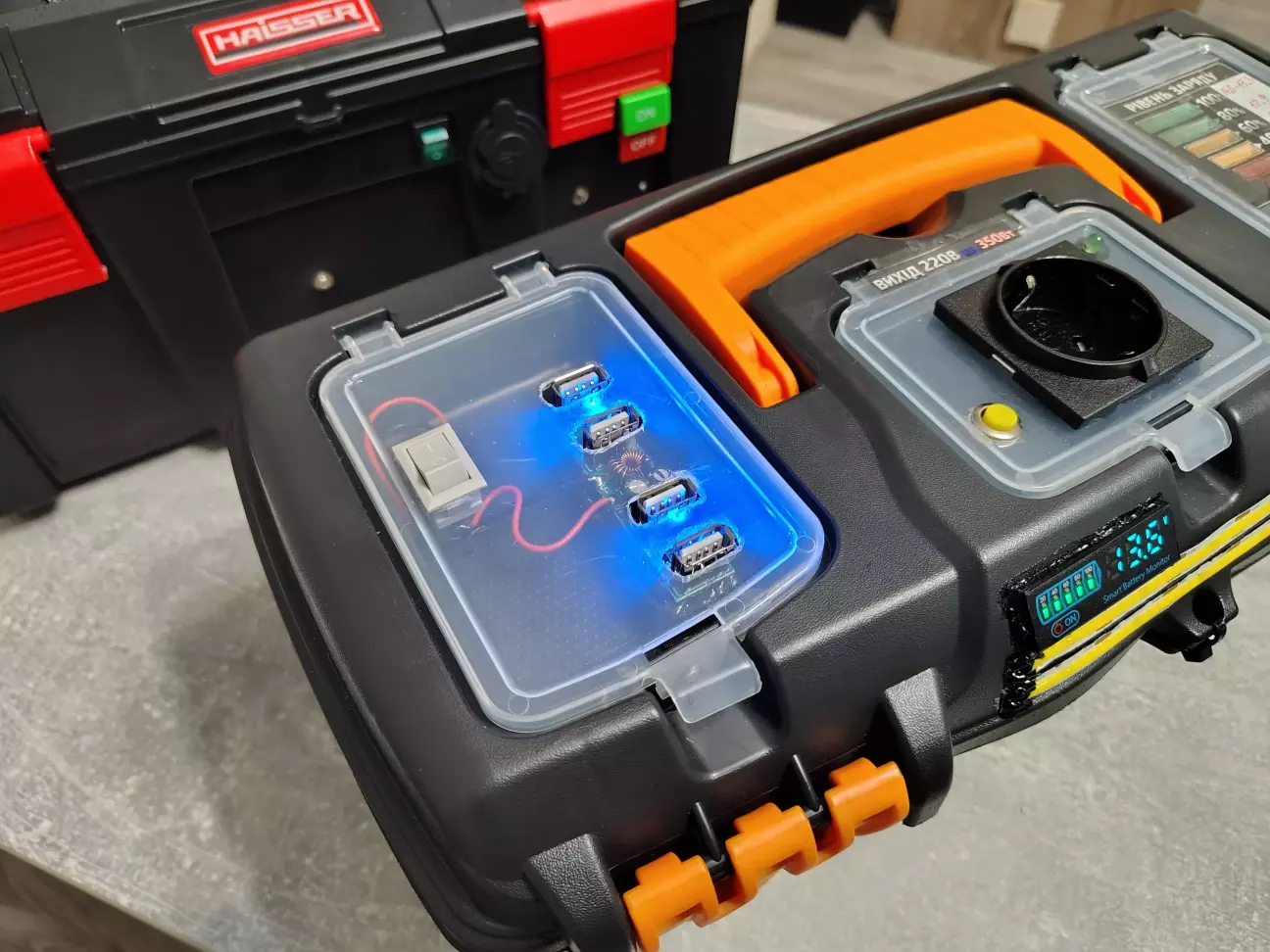

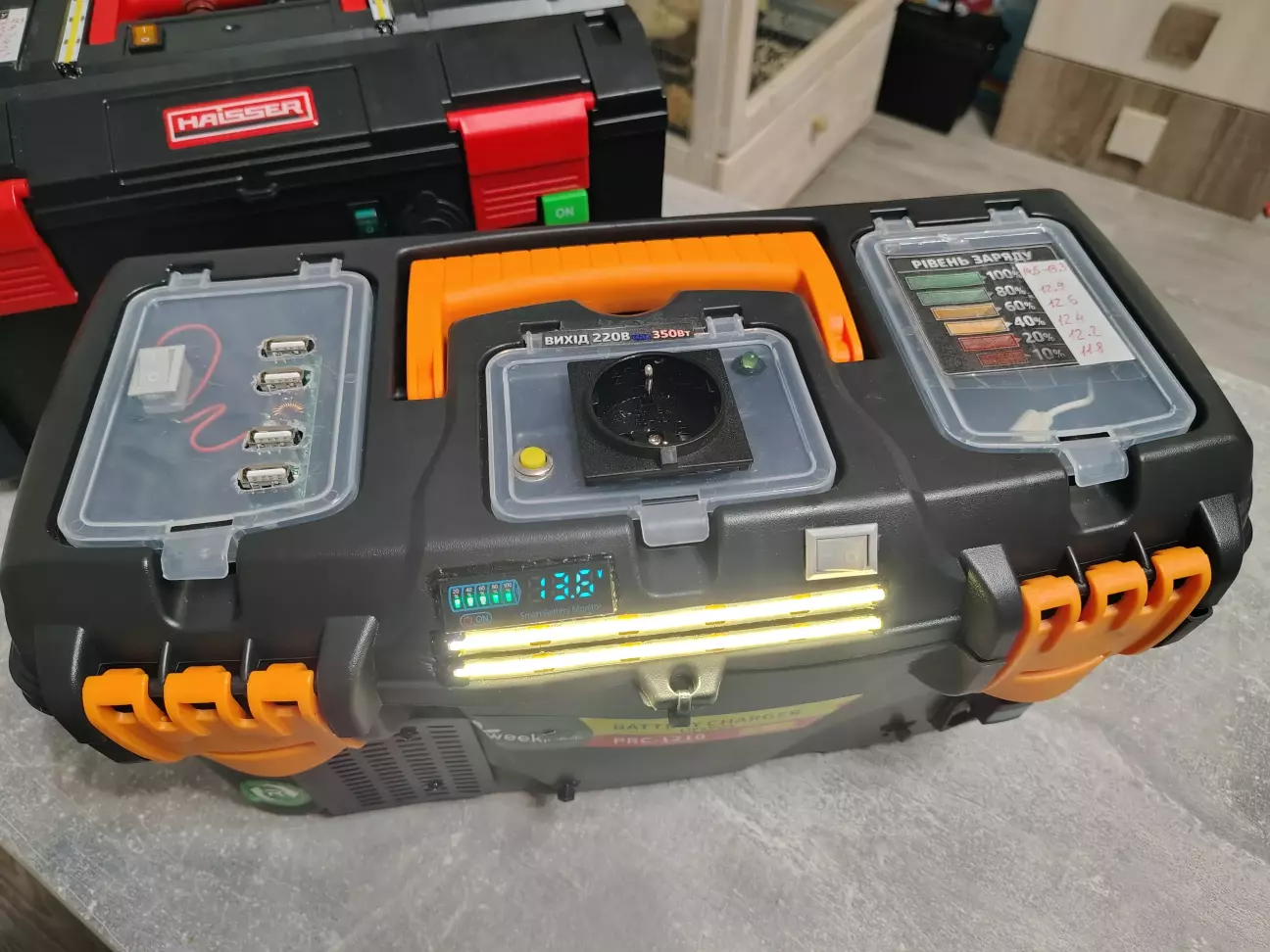

Все просто увімкнув кнопку-розетка 220 працює,та зелений світлодіод моргає.

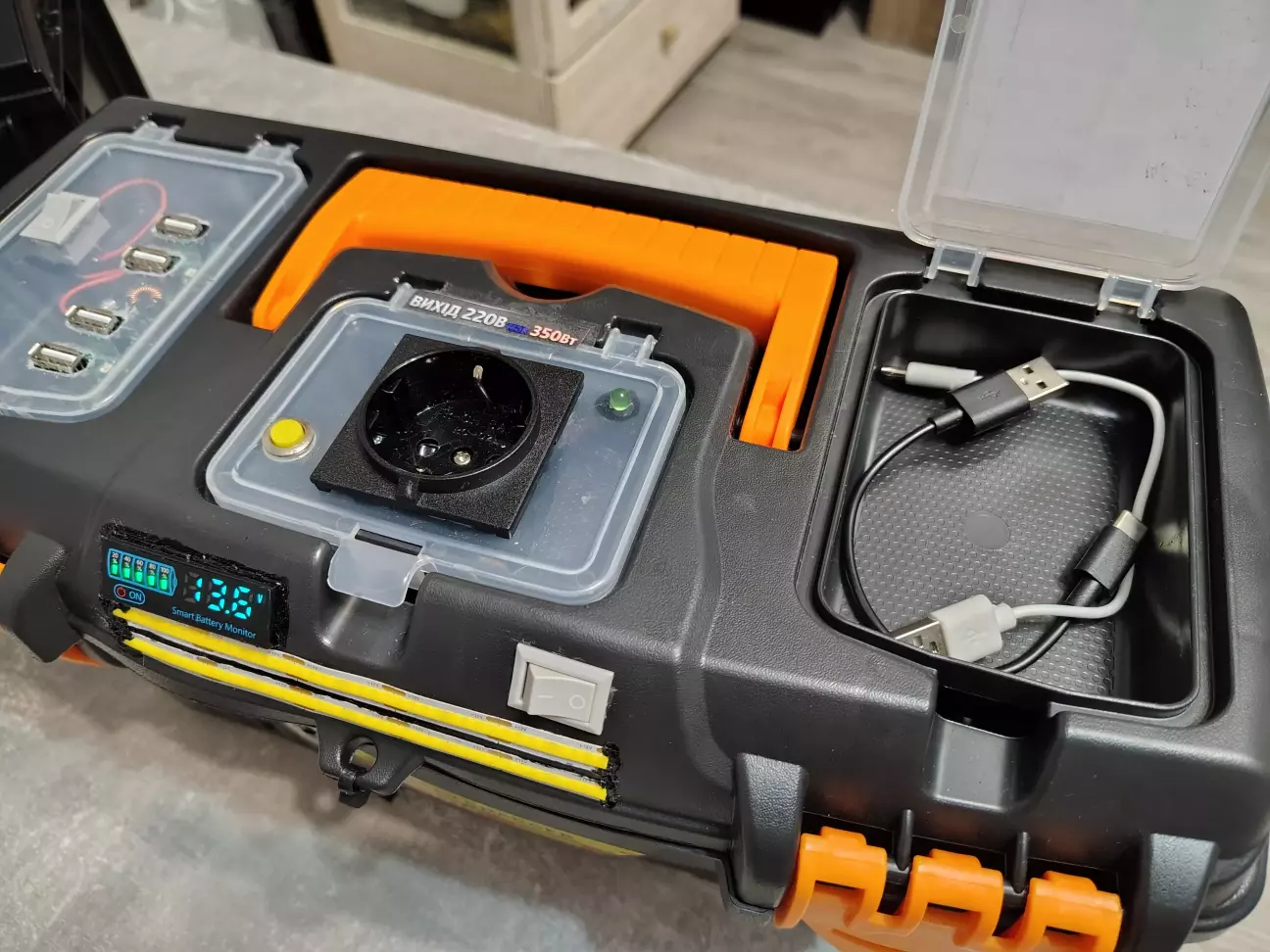

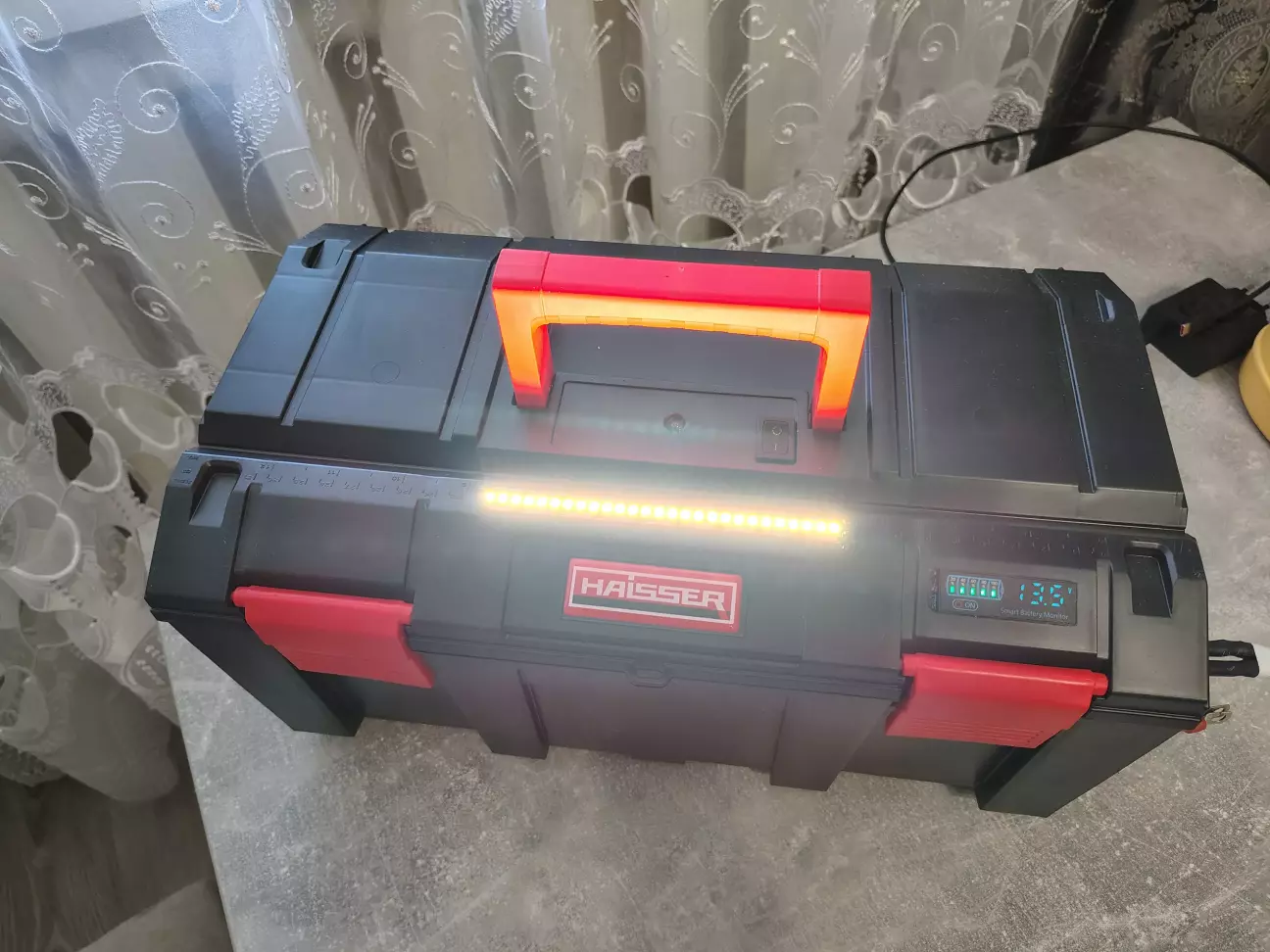

Ліхтарик та гнізда зарядки окремо вмикаються кнопками.

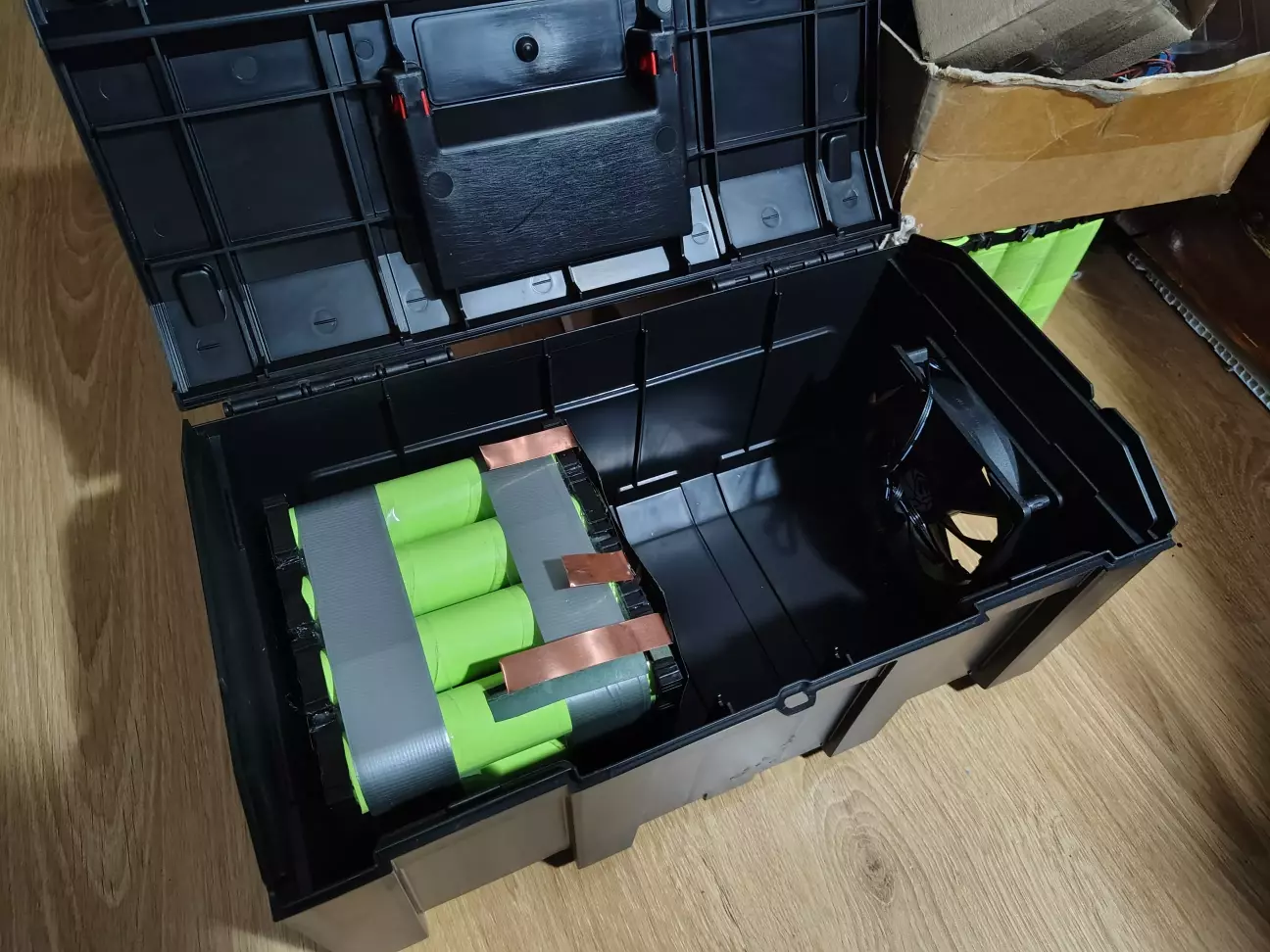

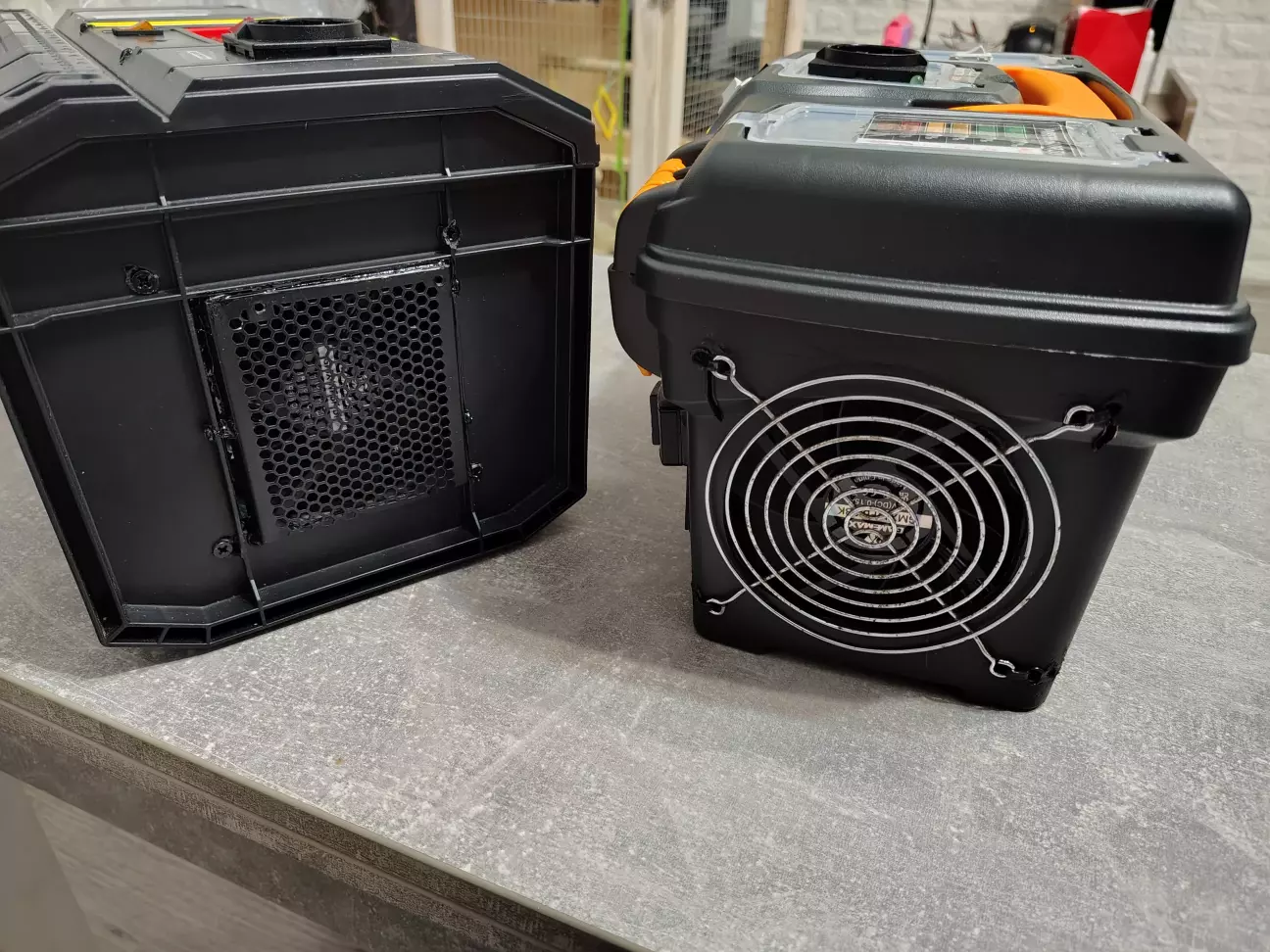

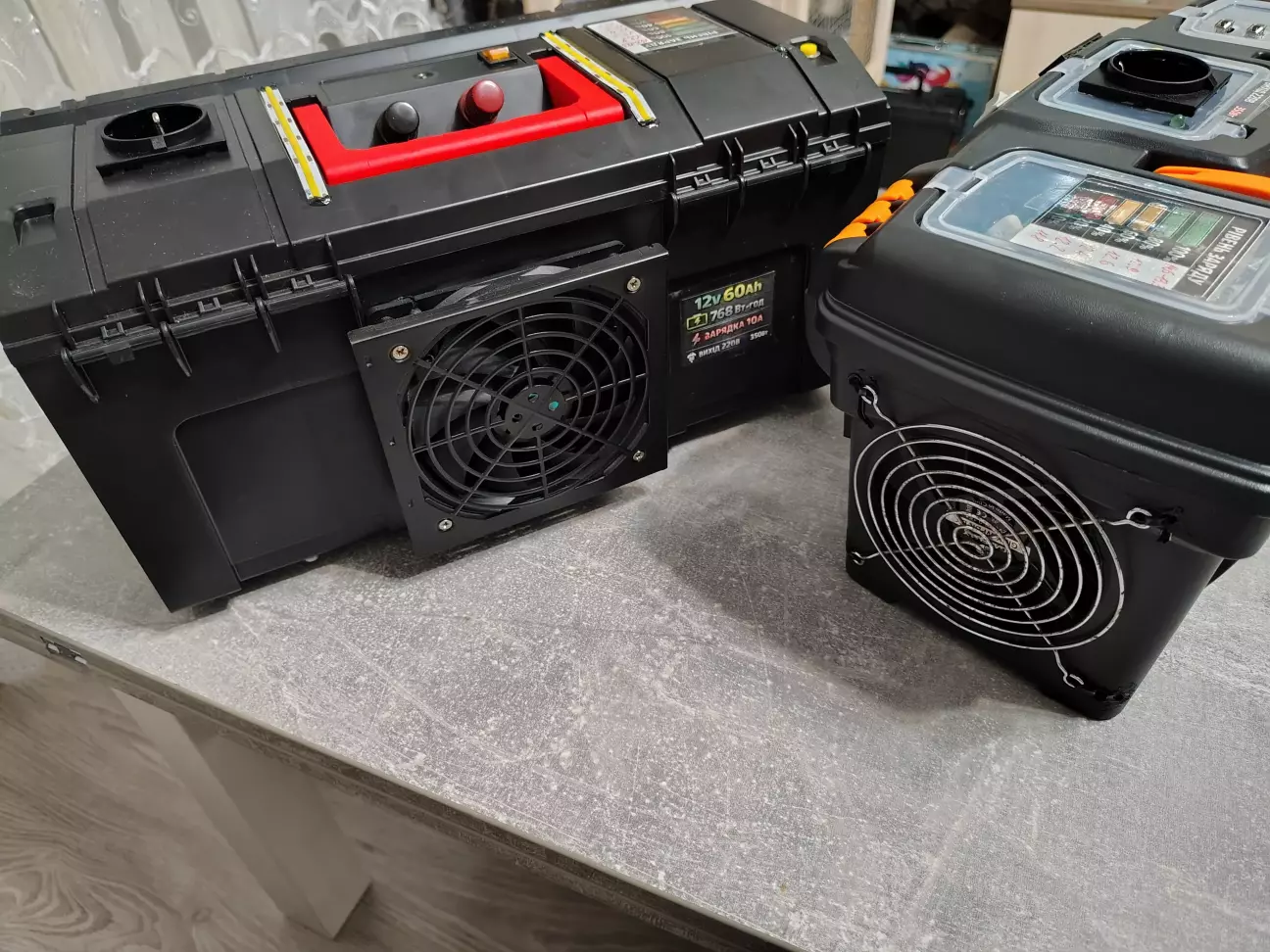

Охолодження автоматичне: при зарядці працює завжди,а при роботі інвертора кулери вмикаються на 45градусах трансформатора(найгарячіша частина) через релле від термодатчика за 15грн.

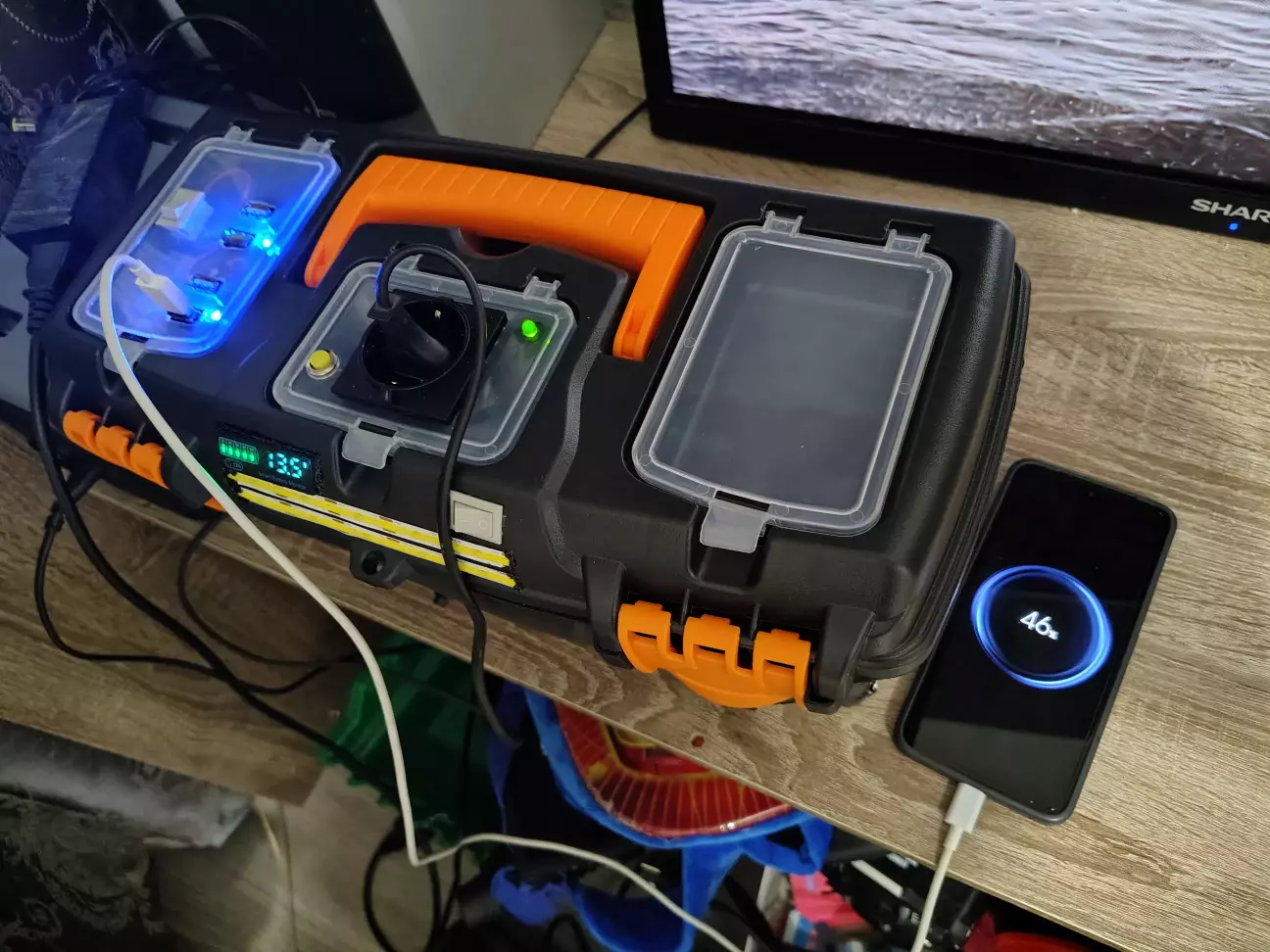

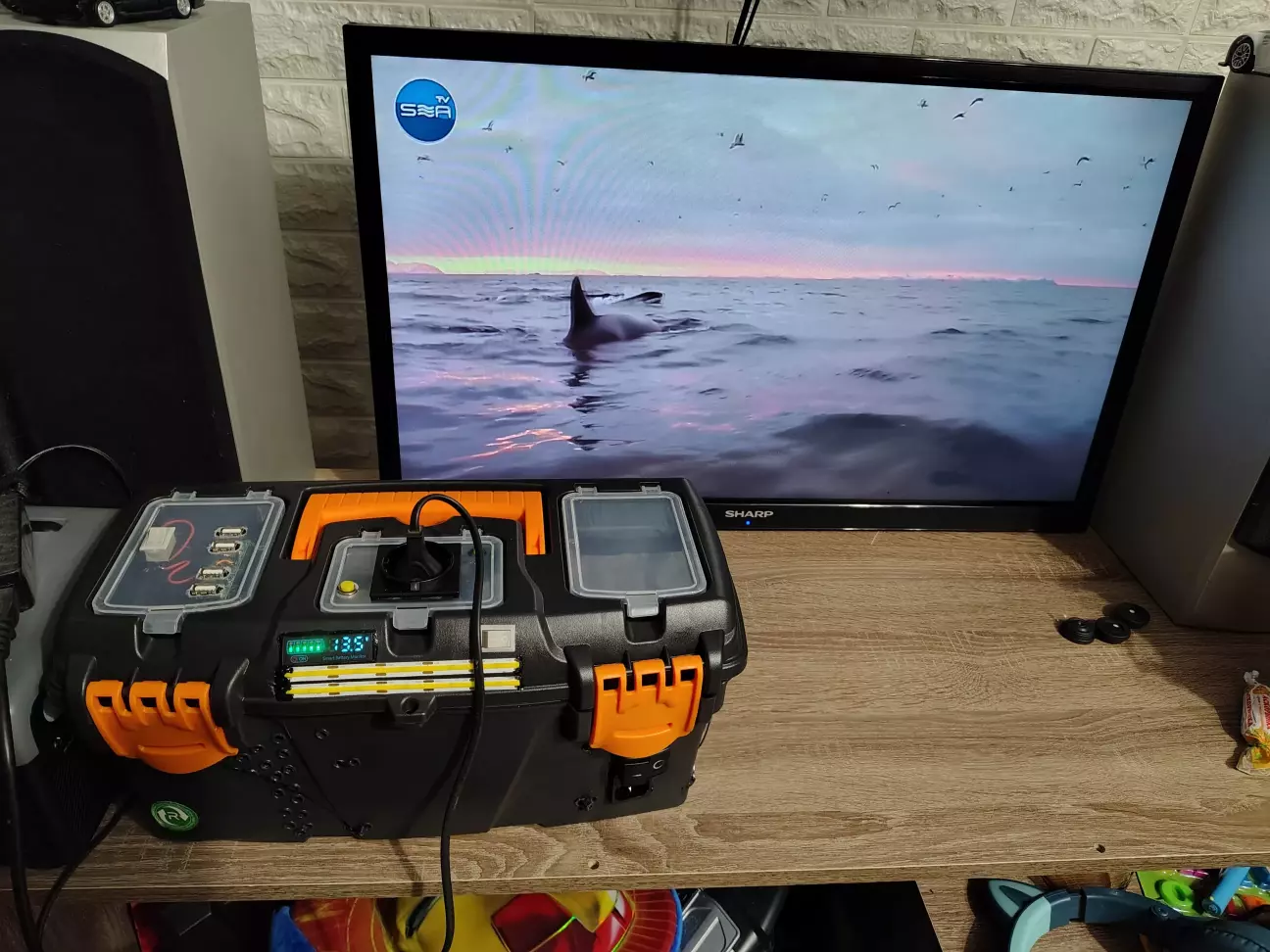

При роботі телевізора 32"+т2 тюнера (споживання 25вт рівно,було перевірене через іншу станцію) час роботи становить 10-12годин.

Зарядка повна від 0 до 100% становить 3години.

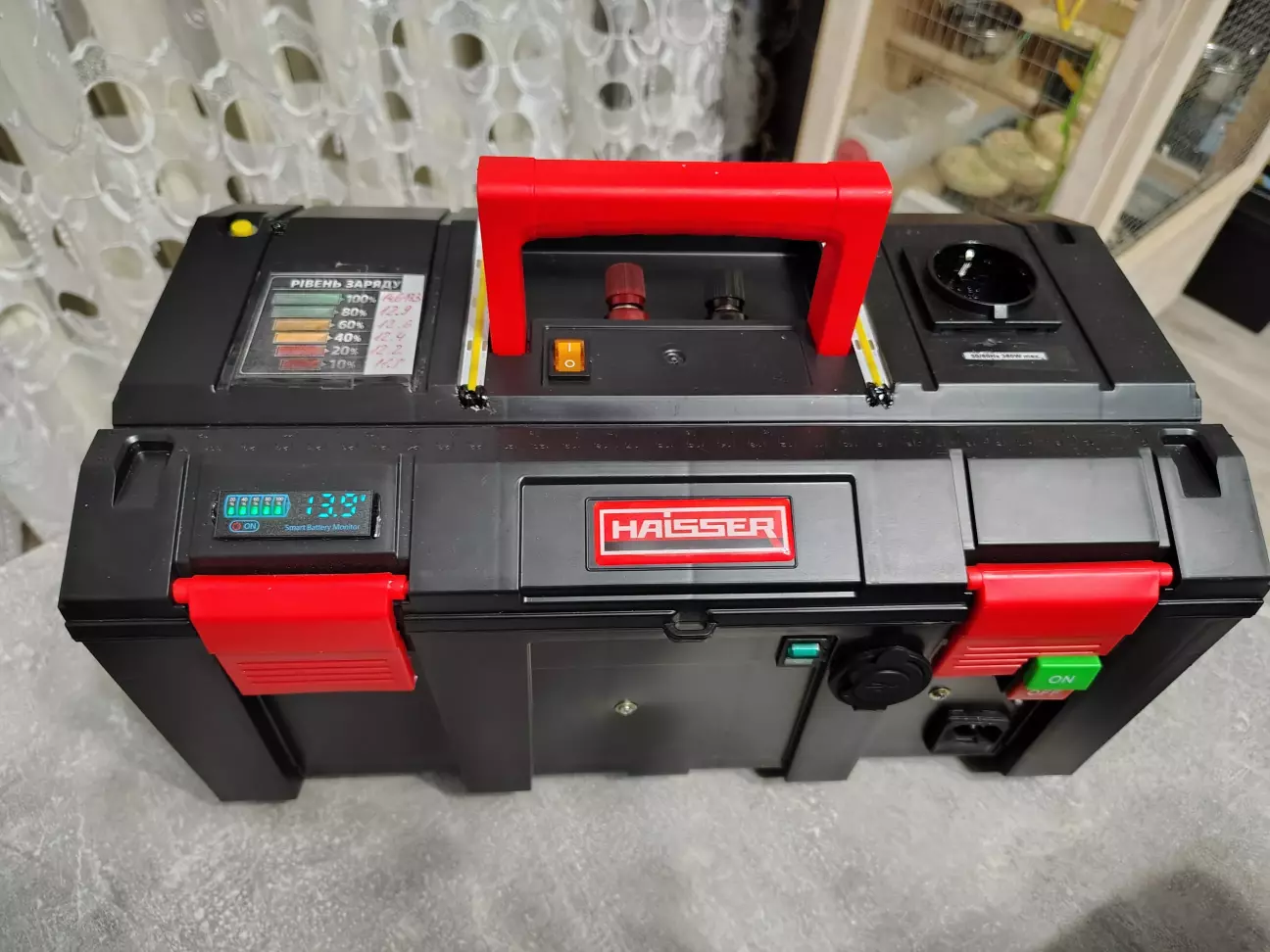

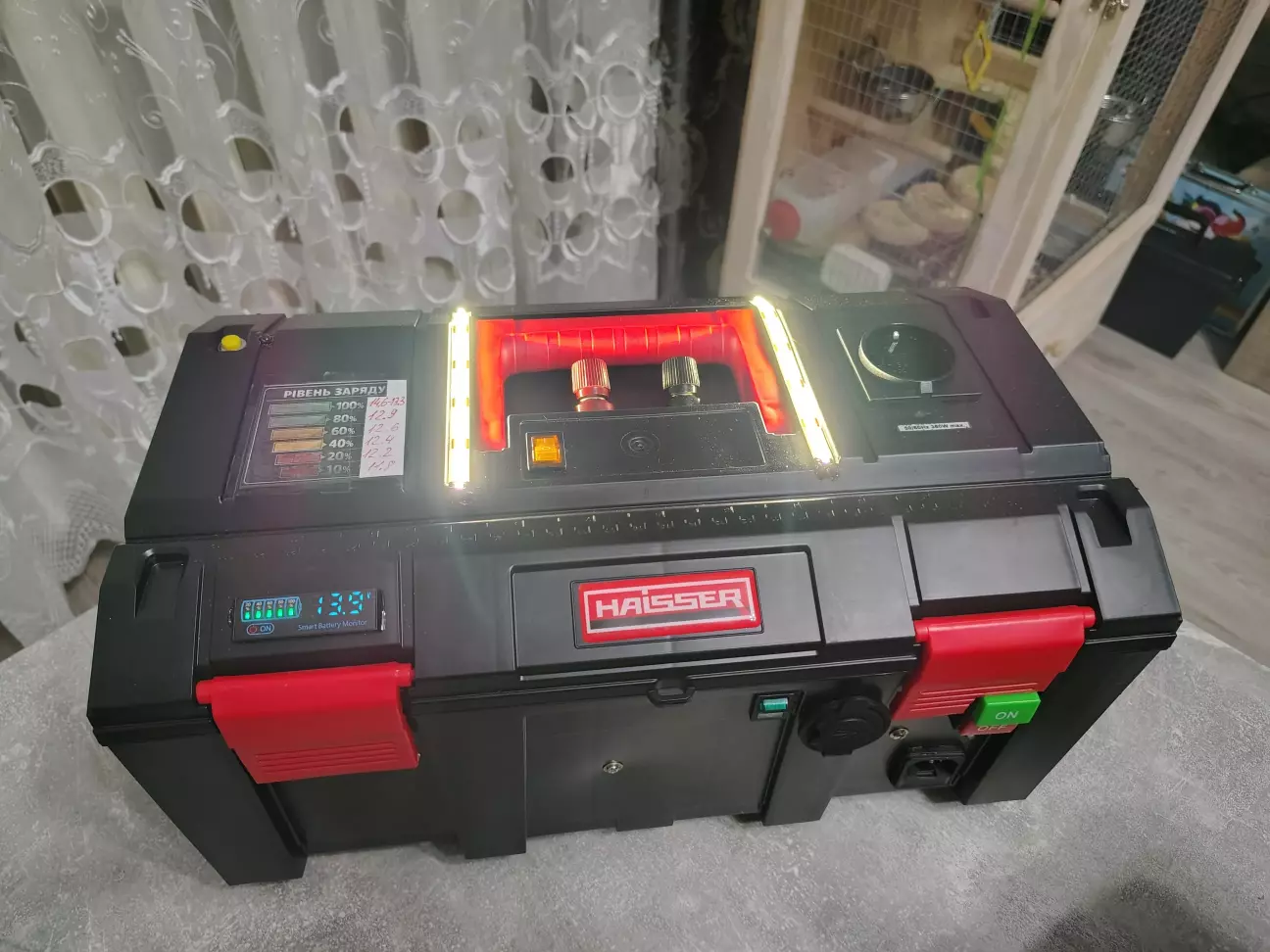

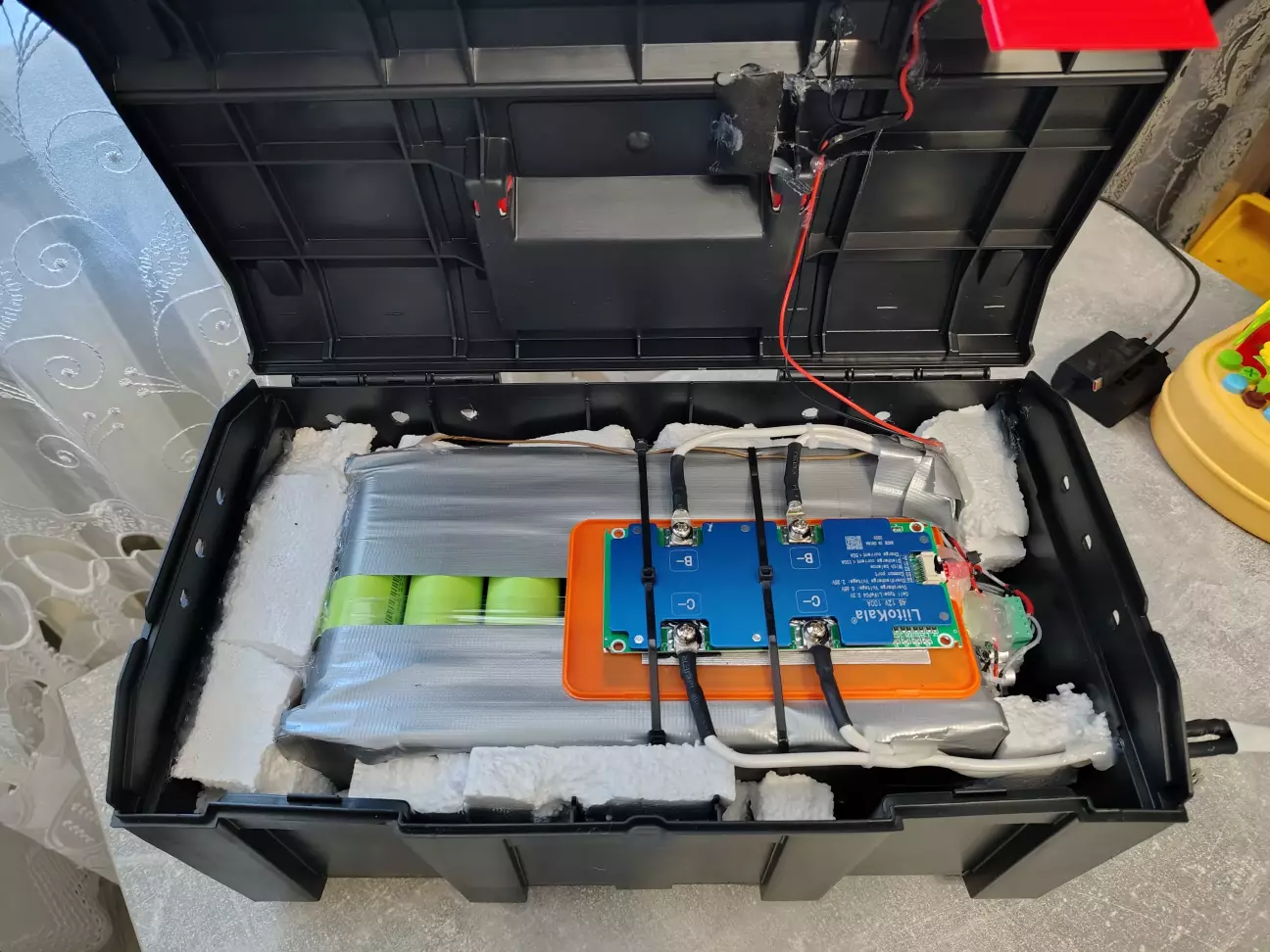

Наступна збірка вже трошки цікавіша,акб більше та й сам ящик більший,легше працювать з ним.

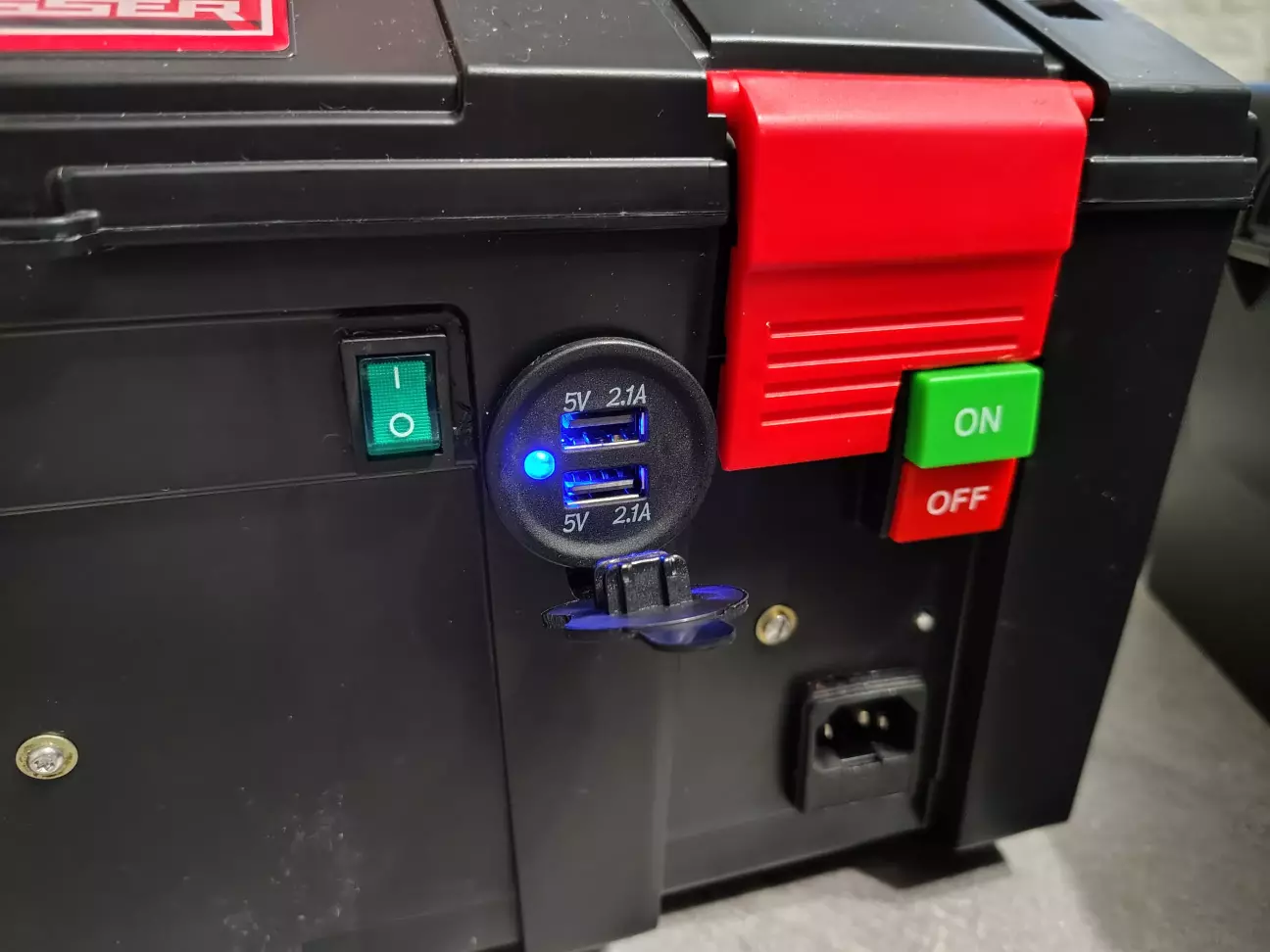

Кнопка ввімкнення зарядного та роз'єм від нього ж.Лівіше розєми для зарядки 2 usb a

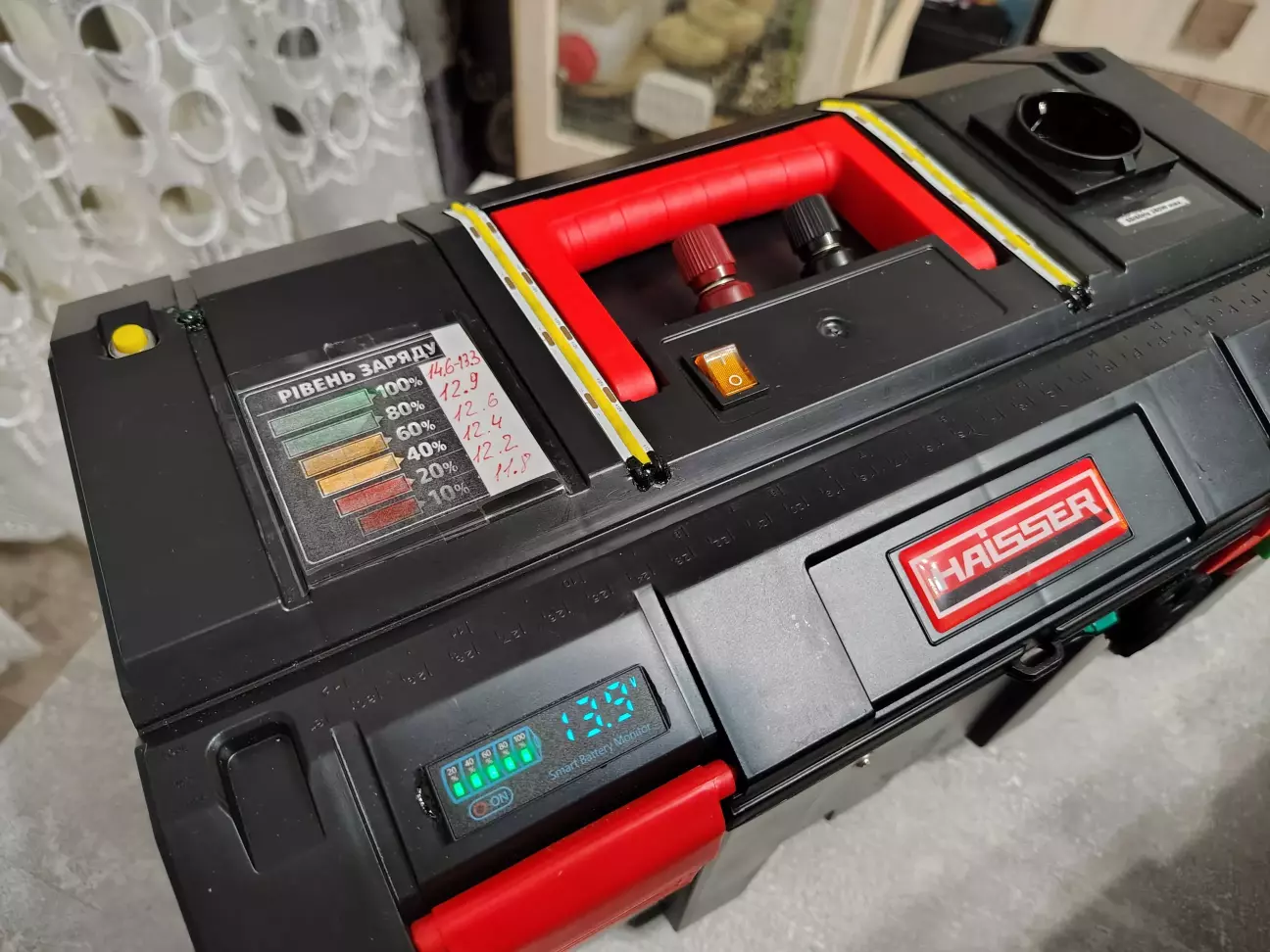

Ліхтарик та клеми для підключення потужного інвертора якщо знадобиться,розетка 220.

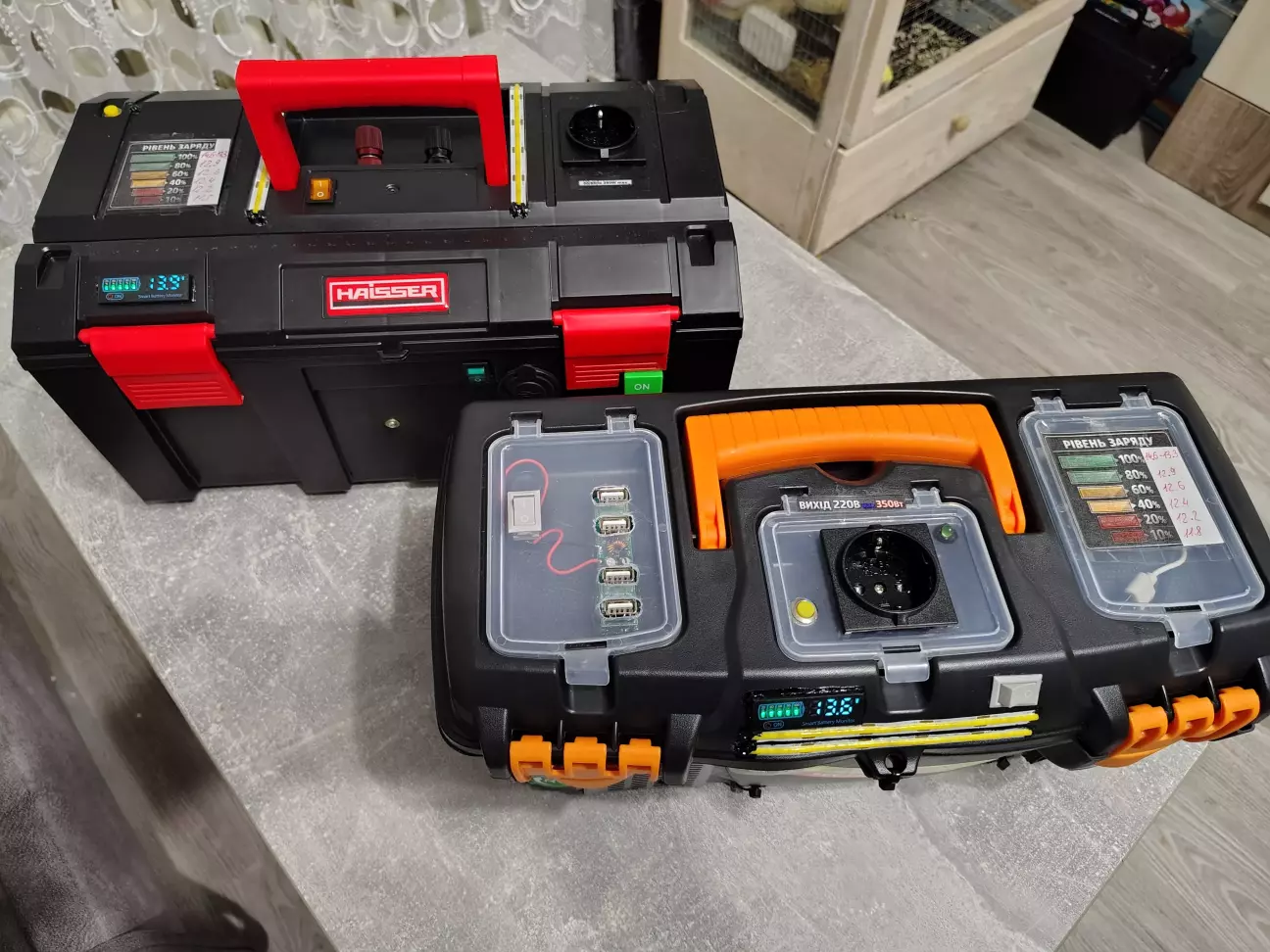

Загалом станція по функціоналу така ж як і перша,з такою ж зарядкою але більшим акб

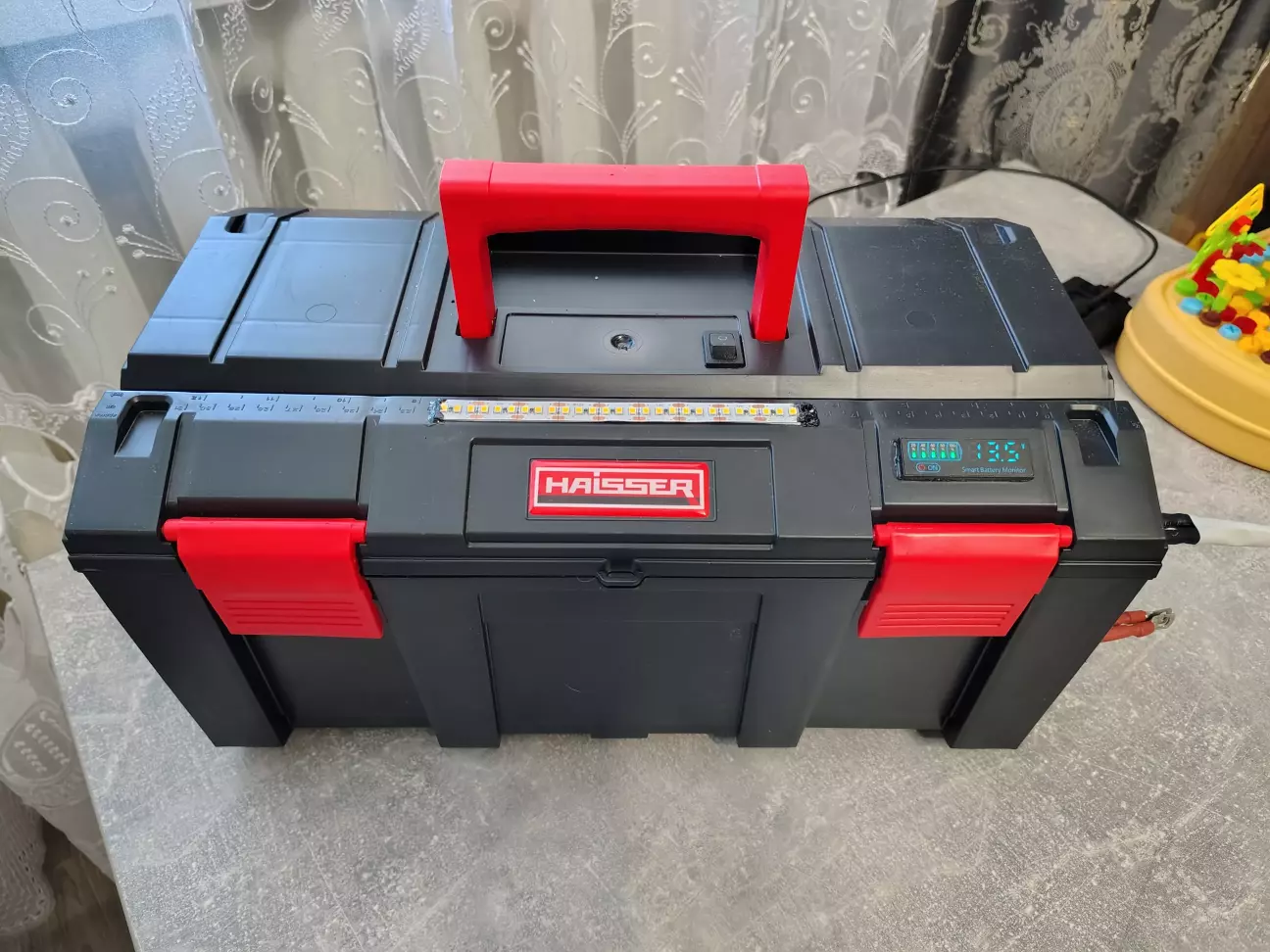

Ну і на останок,проста збірка але найбільша це акб 120ah.

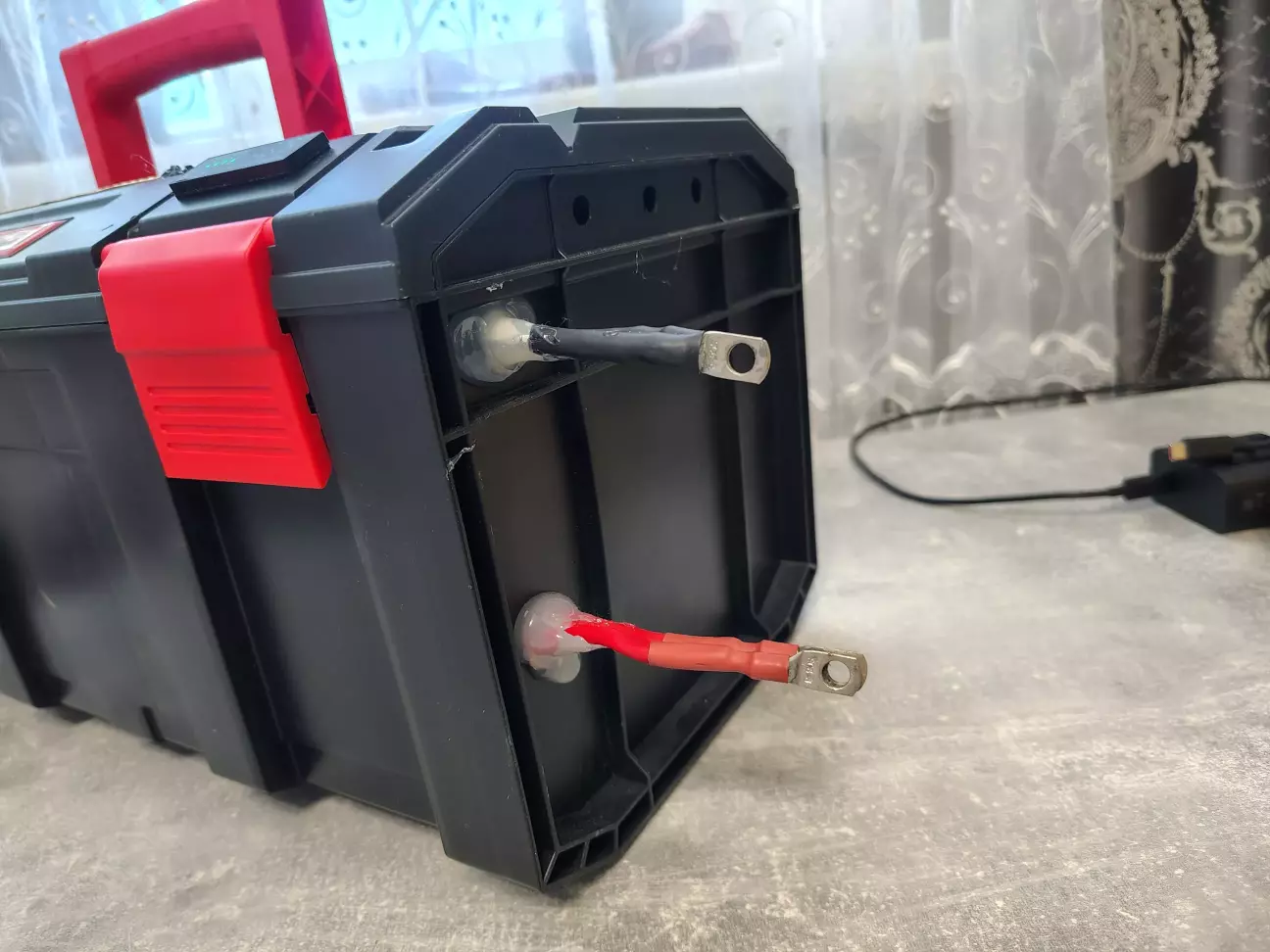

Лише акумулятор з bms та активним балансиром. Зарядка до нього буде окрема.

В завершення посту можу сказать: все працює добре і майже щодня,як кажуть "і в хвіст і в гриву"😃

Відключення продовжуються, станція,наприклад у батька, спокійно тягне освітлення будинку та телевізор, звісно це вилка-вилка😃😈. Генератор нема необхідності запускать за кожною дрібницею. Заряджається швидко.

По ціні: на момент збірки,станція 30аh (та що 6к) аналогічна готова коштувала 10-12к, без балансиру (розгар сезону шо ж)

Запитуйте що цікаво, дякую за увагу)
