Чистив телефон, знайшов фото двох ремонтів, де виправляв косяки. Прикладів моїх робіт в блозі хоч відбавляй. Тому покажемо 2 чужі, котрі я виправляв. Одразу скажу, задачі зробити ідеально не було. Тому не все чіпаємо.

1й випадок: після заміни грало-грало і переграло. Заміну робили самостійно, я навіть не певен чи на мою мікросхему. З лютого веду облік, бо інакше в голові все вже втримати не виходить, буває тиждень тихо, а бува по 4 мультимедіа за вечір колупаю.

Якість посадки конденсатора не коментую, хто читає мій блог, знає як я можу. Тут змогли отак. З іншого боку - в середині не видко, працювати - працює.

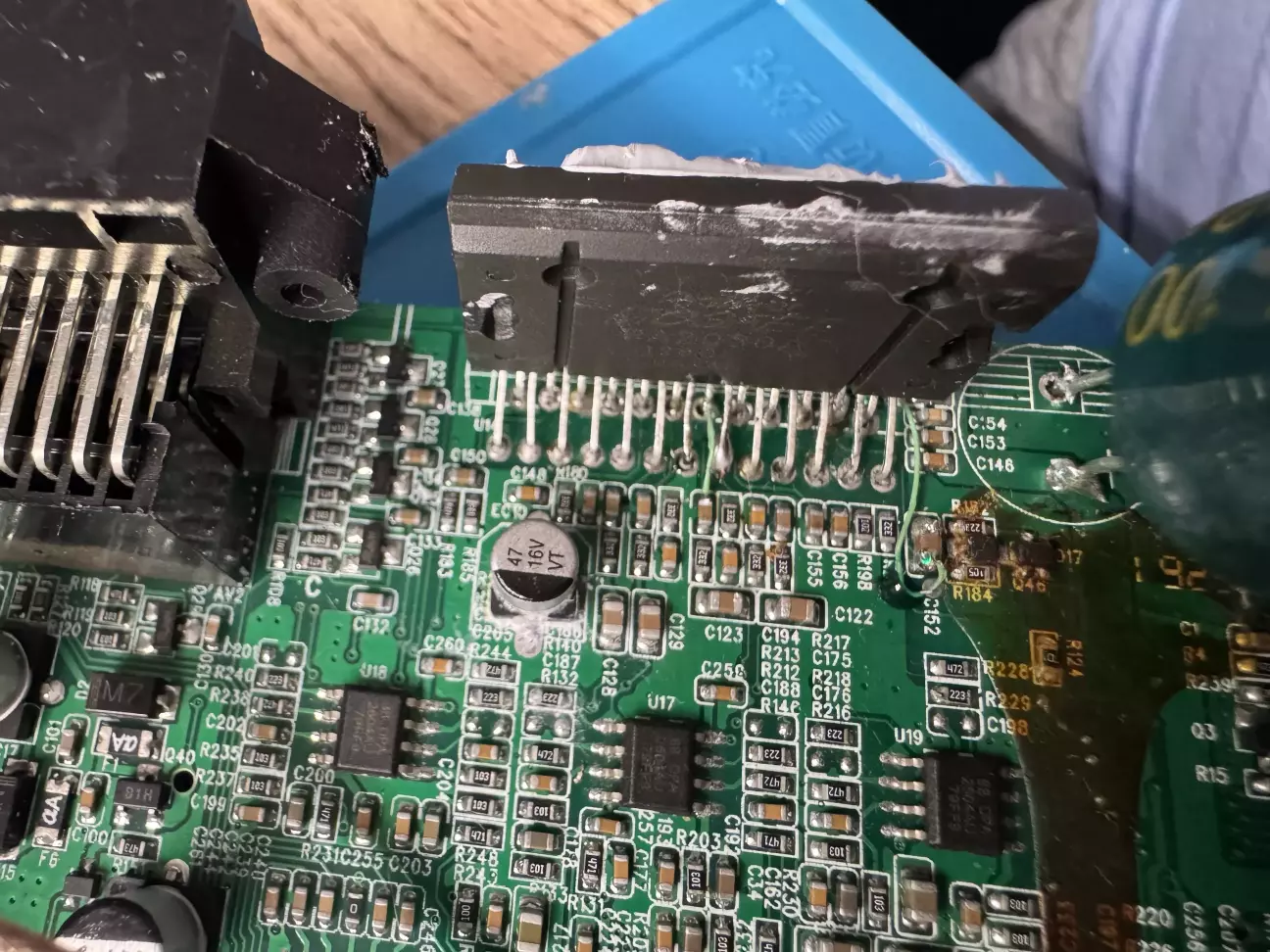

У людини пропав звук, я ж розібрав і він зʼявився. Бачите на фото дріт в білій ізоляції? Так от була обірвана доріжка в процесі випайки, кинули ото таку перемичку. Воно працювало і в якийсь момент перемичка торкнулася радіатора. Перемичка йшла на 22 ногу mute і, власне, вийшов перманентний mute.

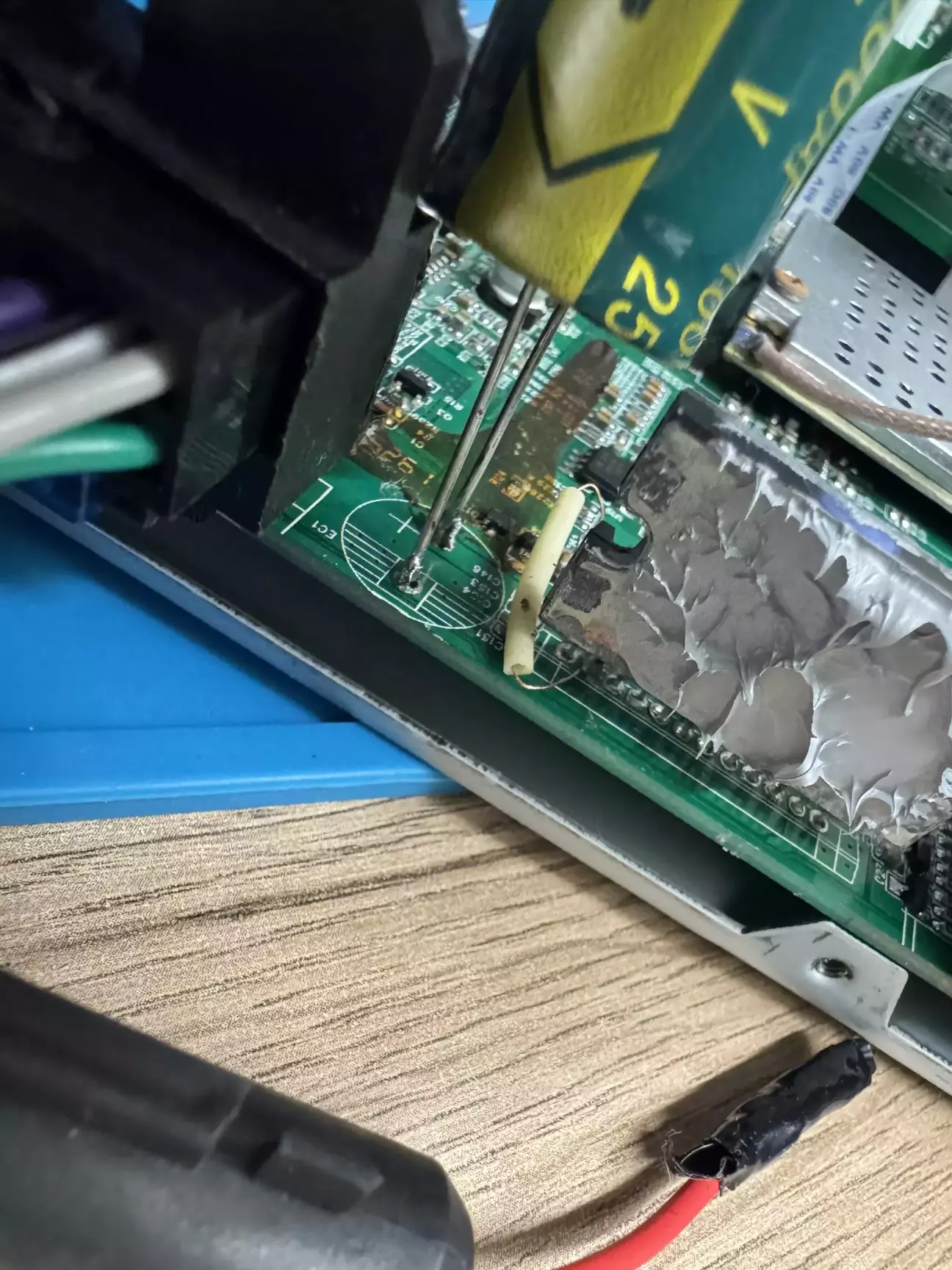

Виправлення за мінімум грошів і максимум результату: заміна перемички на іншу в ізоляції, фіксація лаком-зеленкою. Ось так:

І ось так. За одно і другу перемичку поміняв на один із входів.

Це був швидкий ремонт, по типу: зроби все щоб було надійно не за всі гроші світу.

2й випадок цікавіший, бо тут TDA7388 вже мінявся на TDA7388 😁. Не знаю чи працював він після заміни, плата від Teyes CC2L потрапила до мене в коробці серед хламу зі словами продіагностуй і зроби які можна. З тих трьох зробив 2.

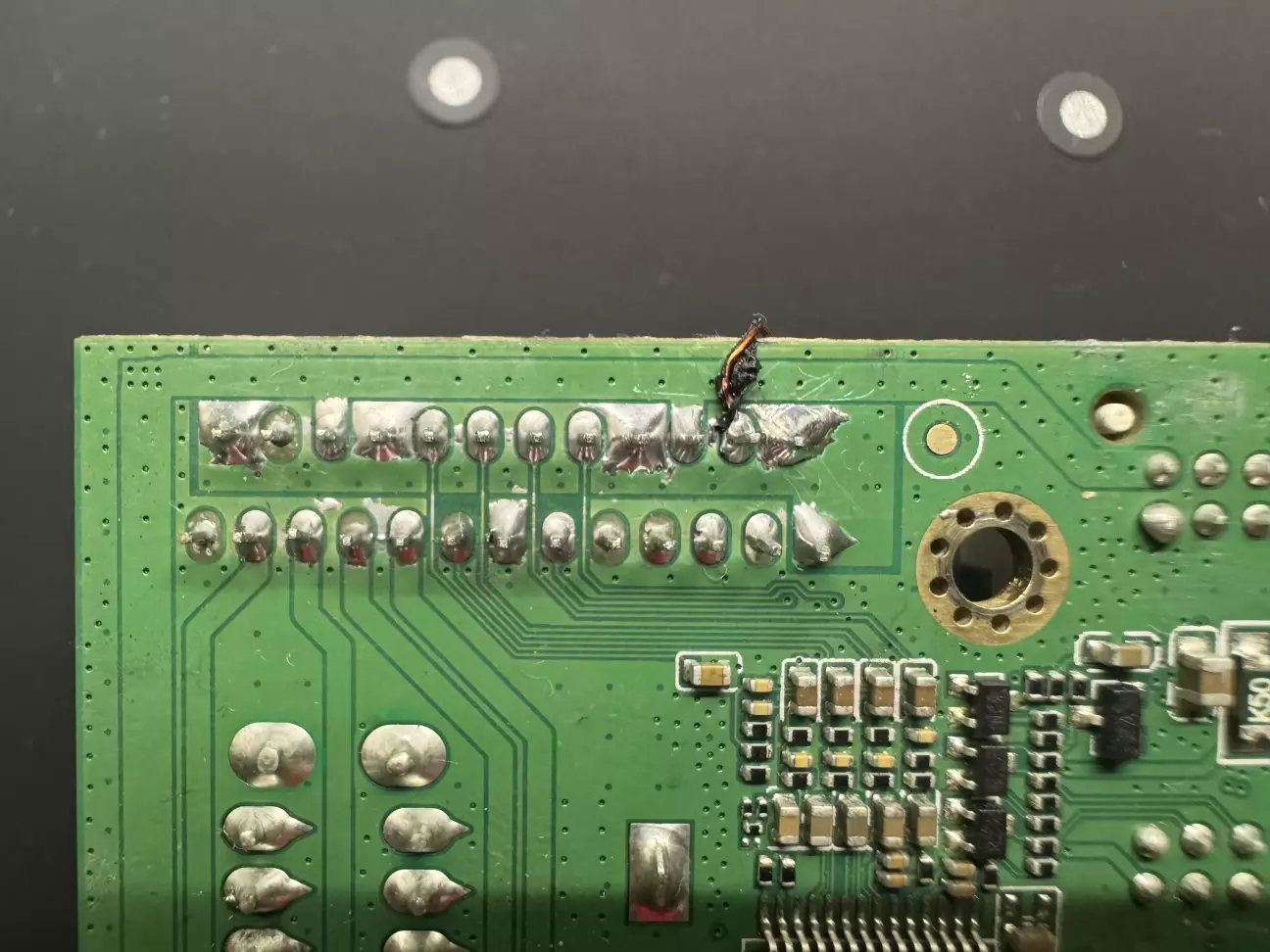

Діагностика показала, що один з виходів в обриві, тому мені цю какаху треба було випаяти по-любому, ну і поставити TDA7851L, бо какахи я одразу викидаю. Тут ми бачимо жирнющу перемичку з одножильного дроту трансформатора

Котра знову йде до ноги нумер 22. Маску стерли в процесі спроби заміни. Ну ок, паяльник був без регулювання температури або погано відрегулювали і довго гріли і терли. На додачу намазюкали (присрали) якимось чорним герметиком.

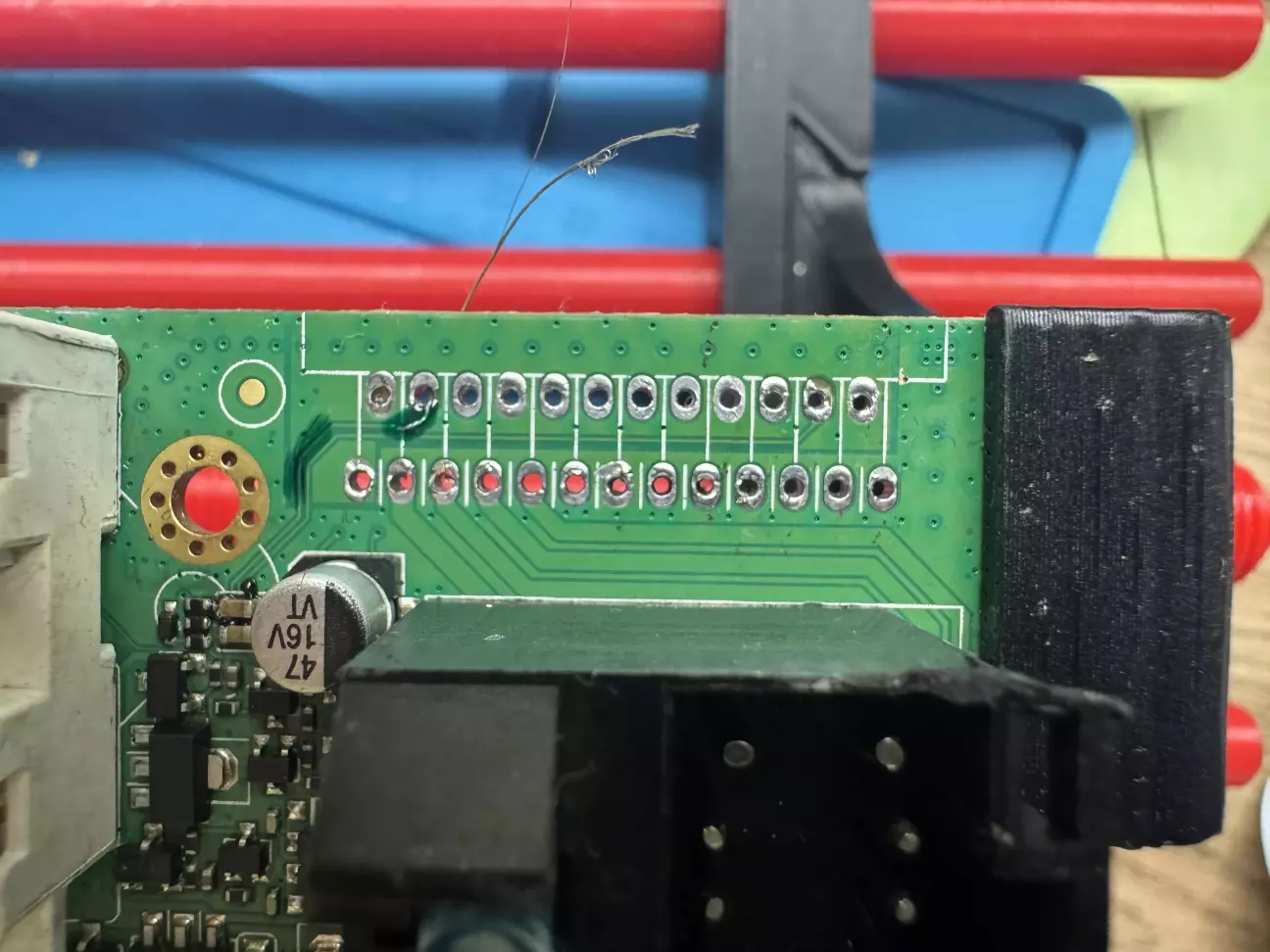

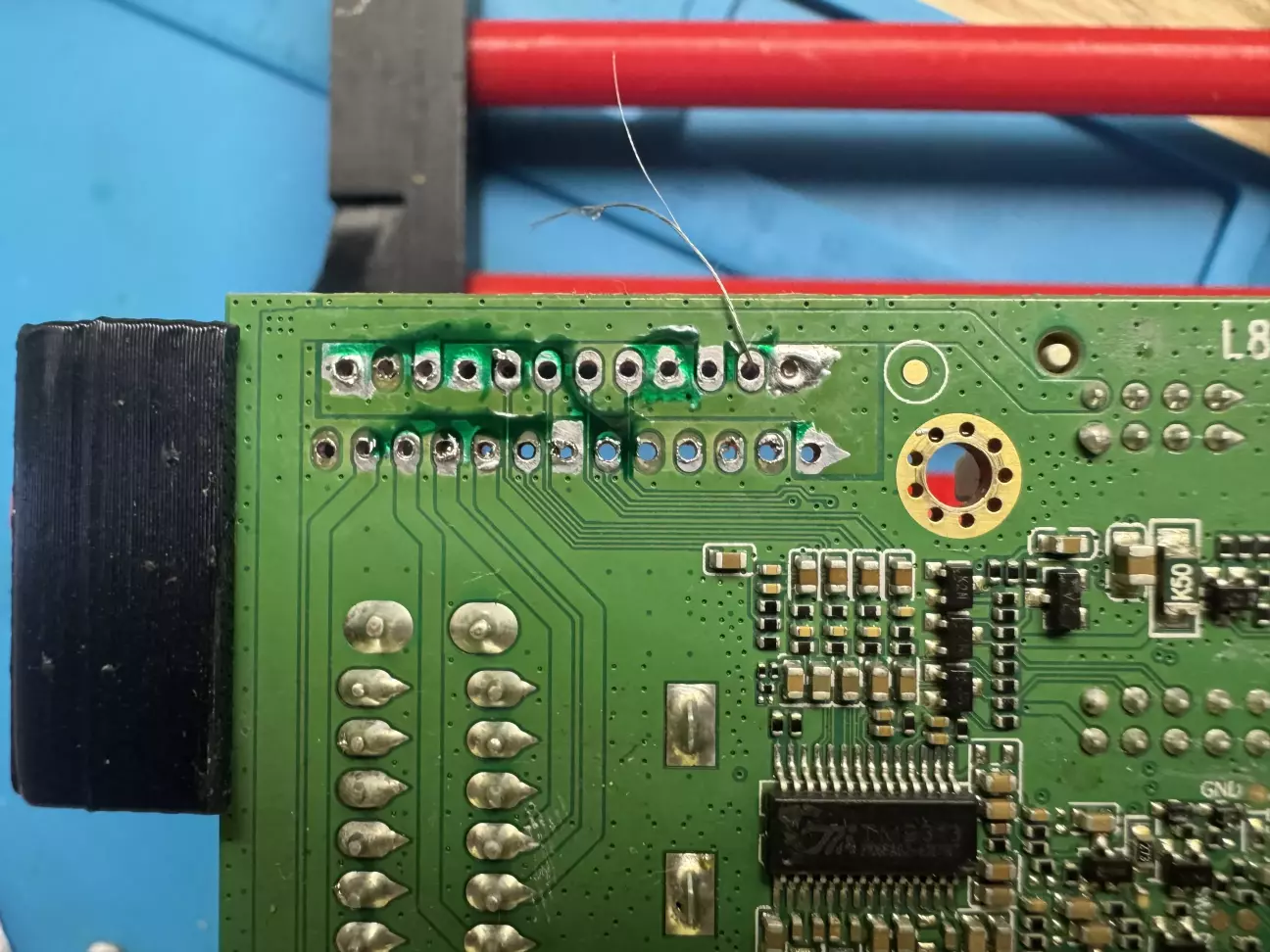

Випаяв підсилювач і помазав вавки зеленкою, обірвану доріжку проклали по заводу тим самим багатожильним тонким дротом але без ізоляції.

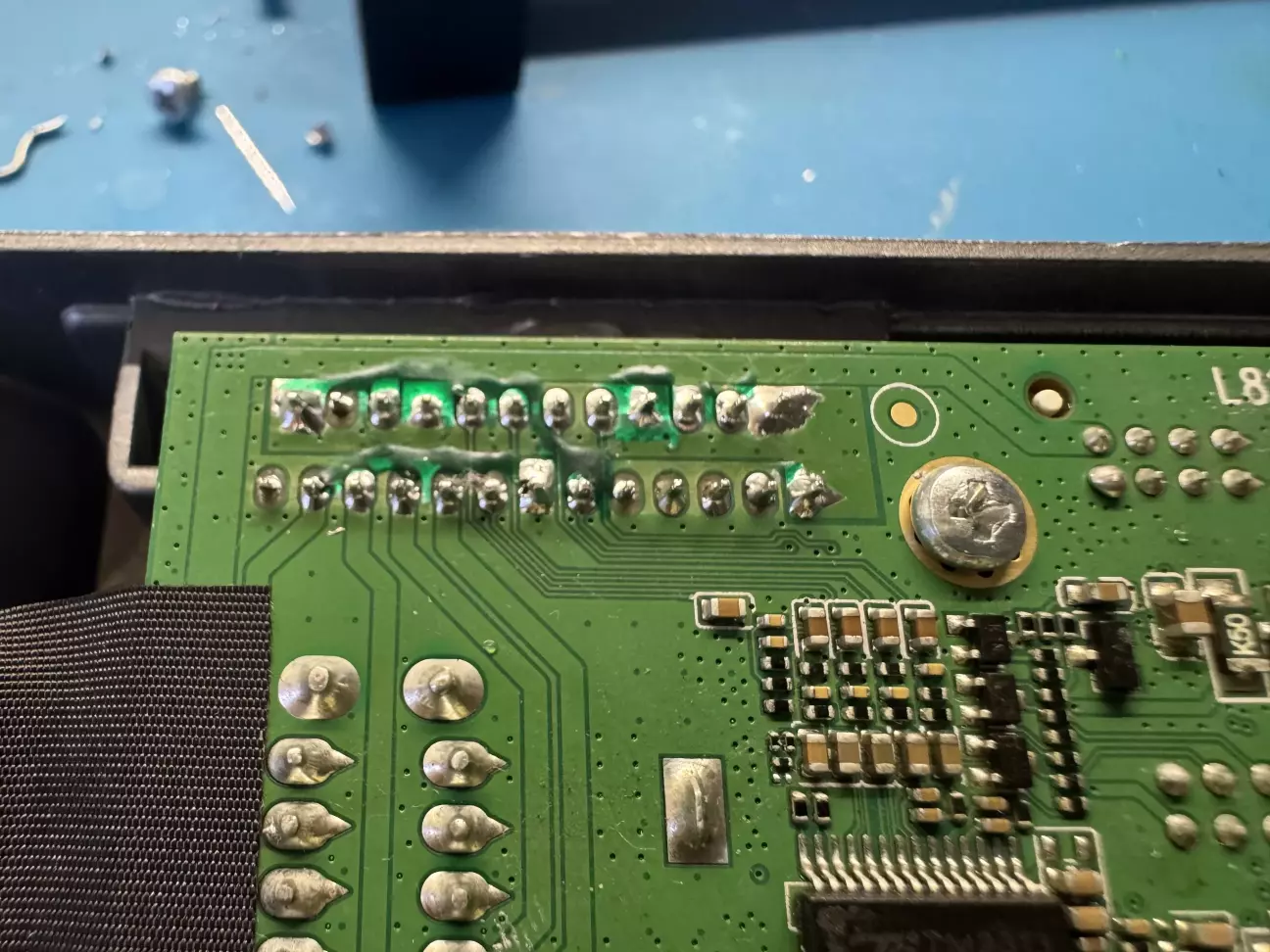

З іншого боку вавку теж замазали. Це якраз приклад, як було треба зробити і в першому випадку, але там задачі знімати мосфет не стояло, а тут його нема по причині, що він сам собі відригнув.

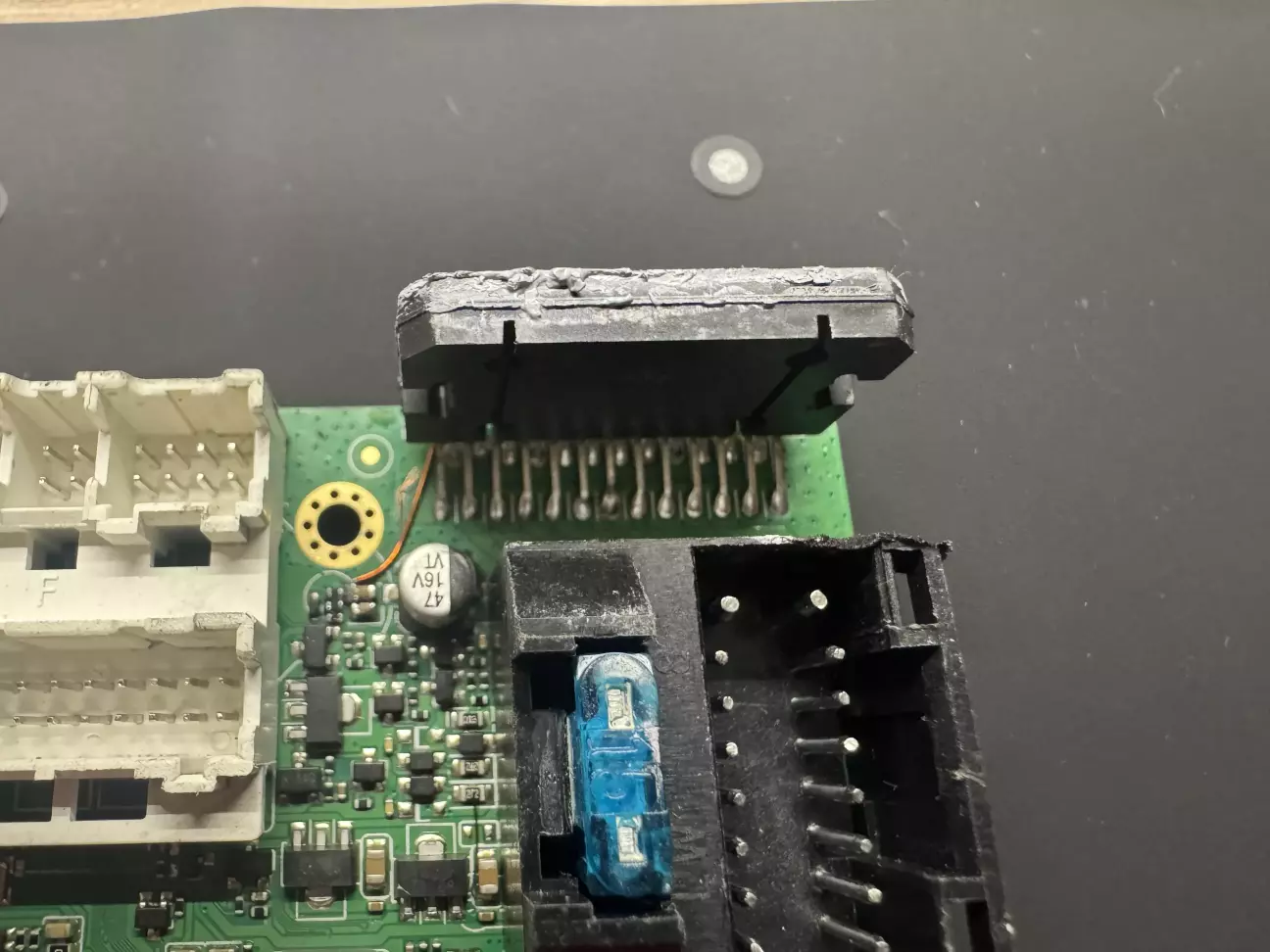

Ну і кінцевий результат. За кадром ще конденсатор 2200мкФ помінявся на 6800 мкФ, щоби підсилювач грав відповідно до своїх можливостей.

Ну і на останок порада, звертайтесь туди, де не так як на фото нижче. Ну або якщо вже накосячили, не соромтеся платити за виправлення, або вчіться виправляти самі, в тому числі і по моїх дописах.
