Вітаю.
Зібрав тестер для внутрішнього опору акб, давно хотів, і ось настав час)

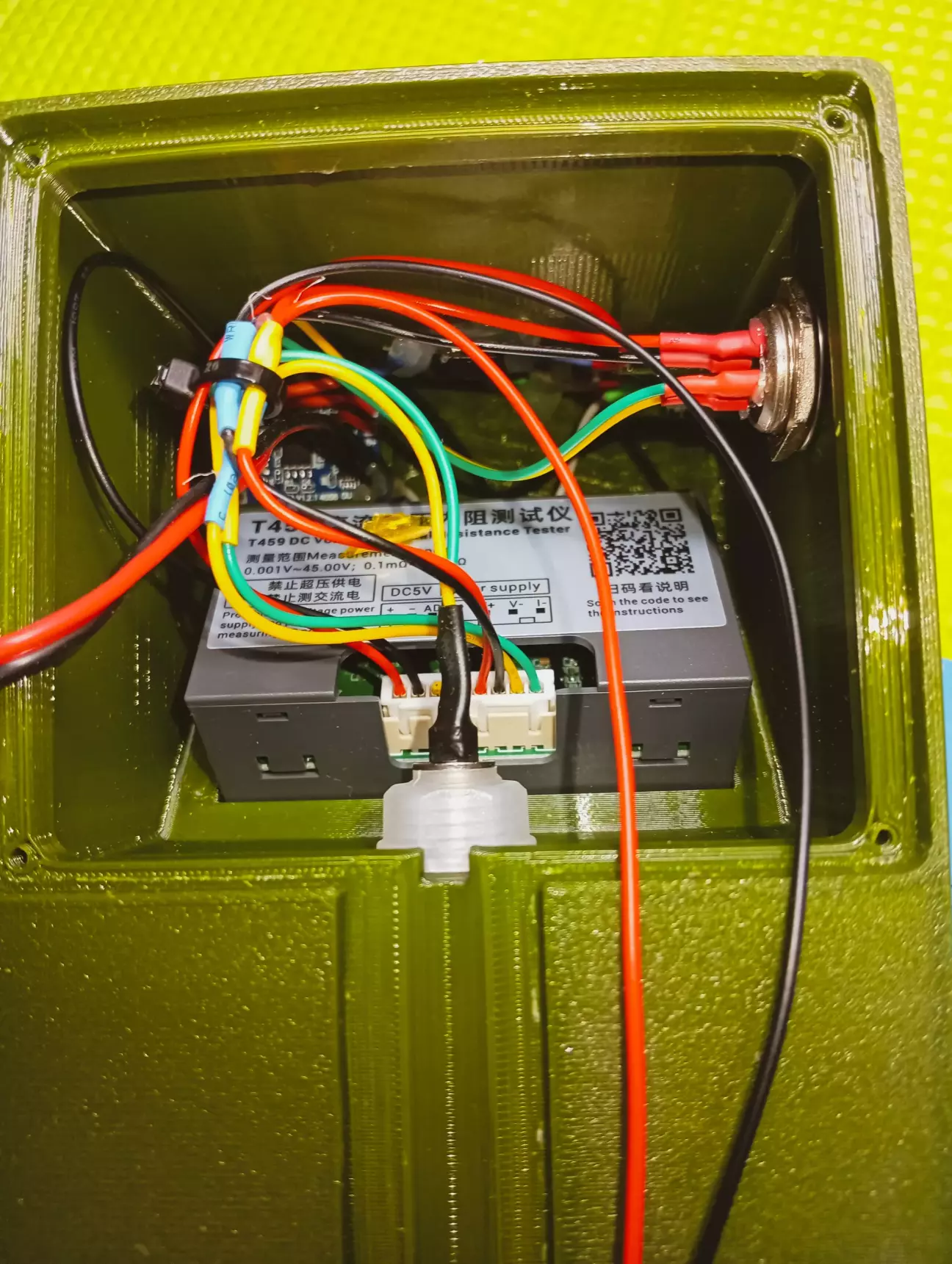

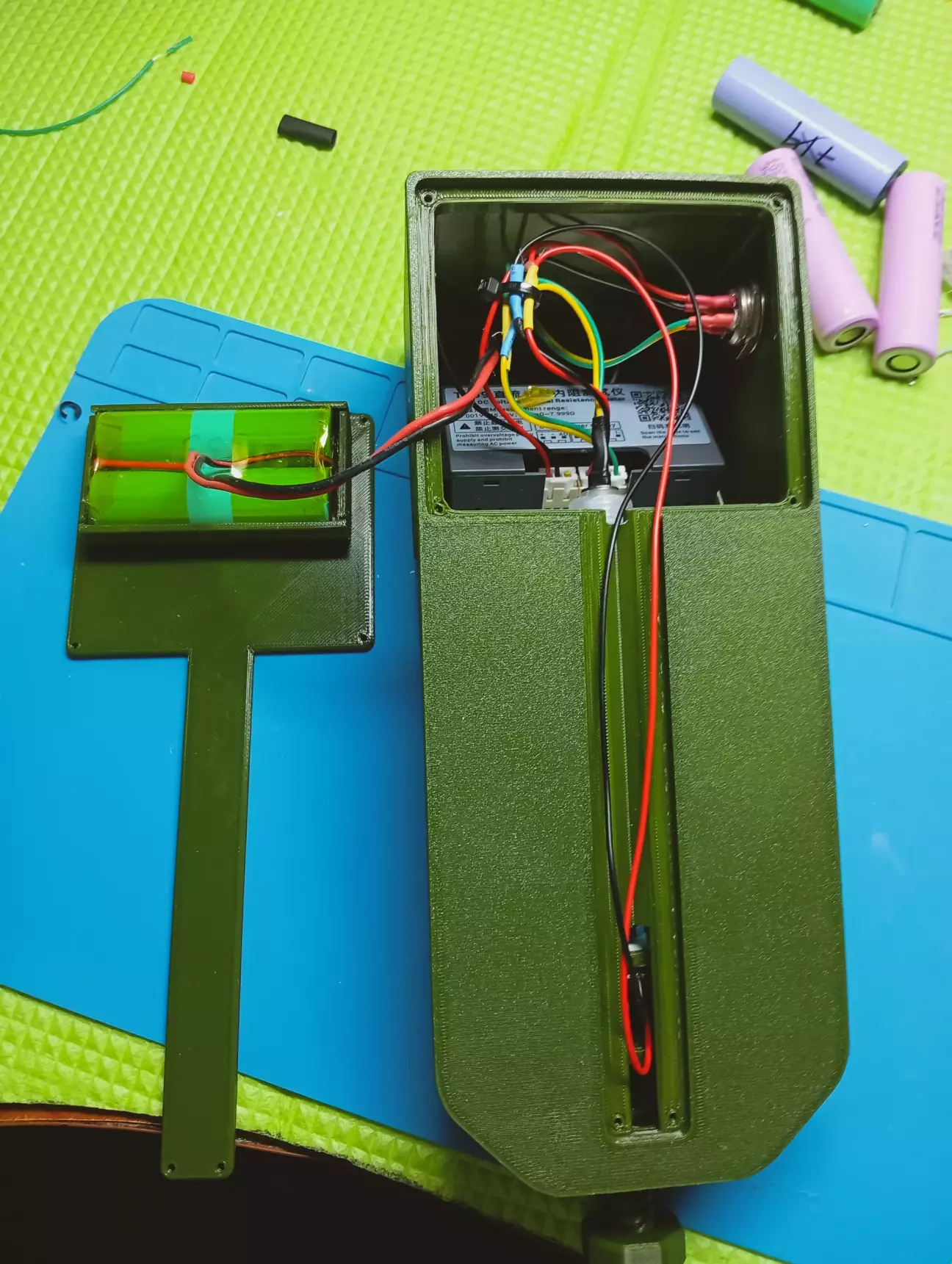

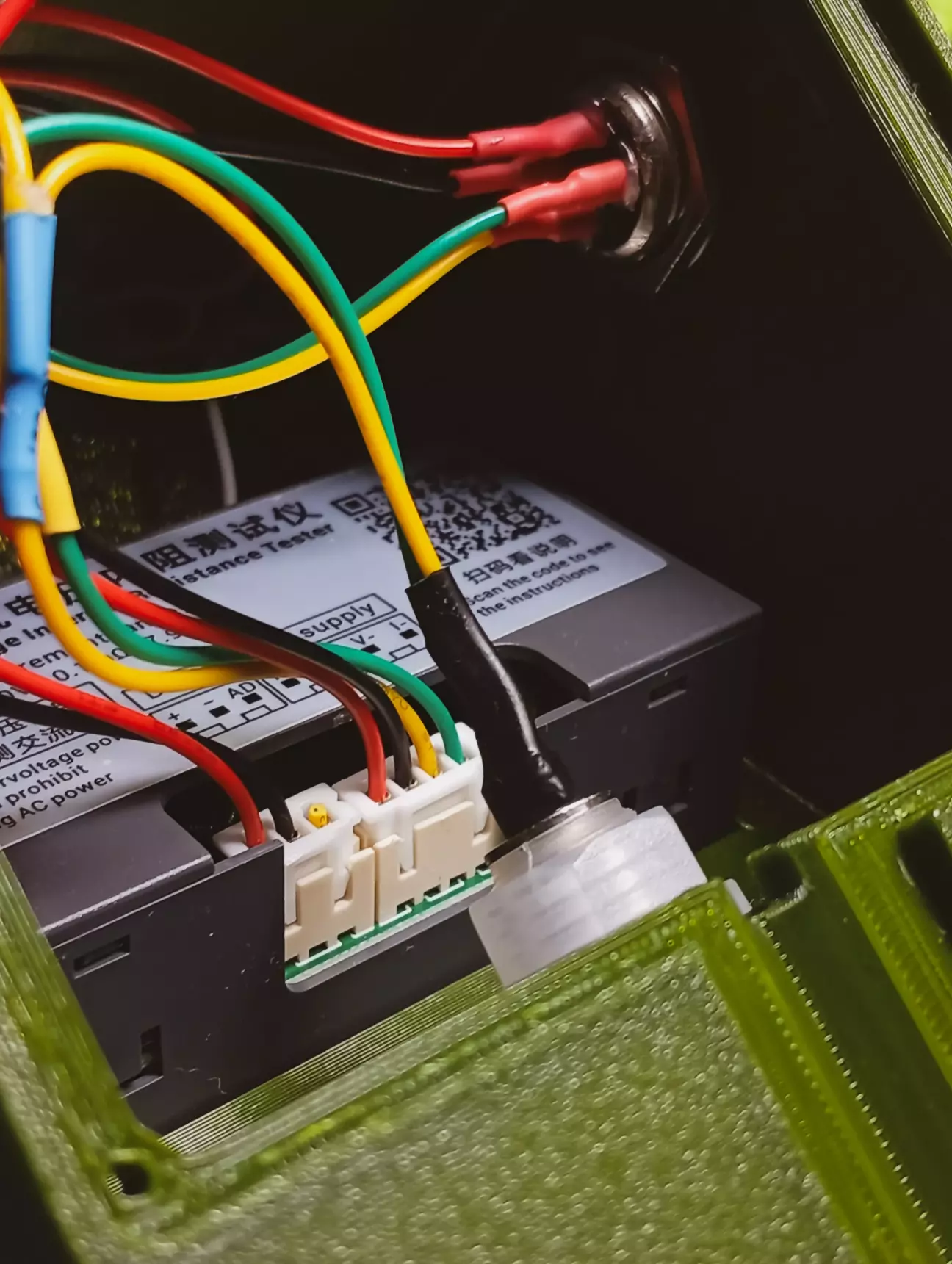

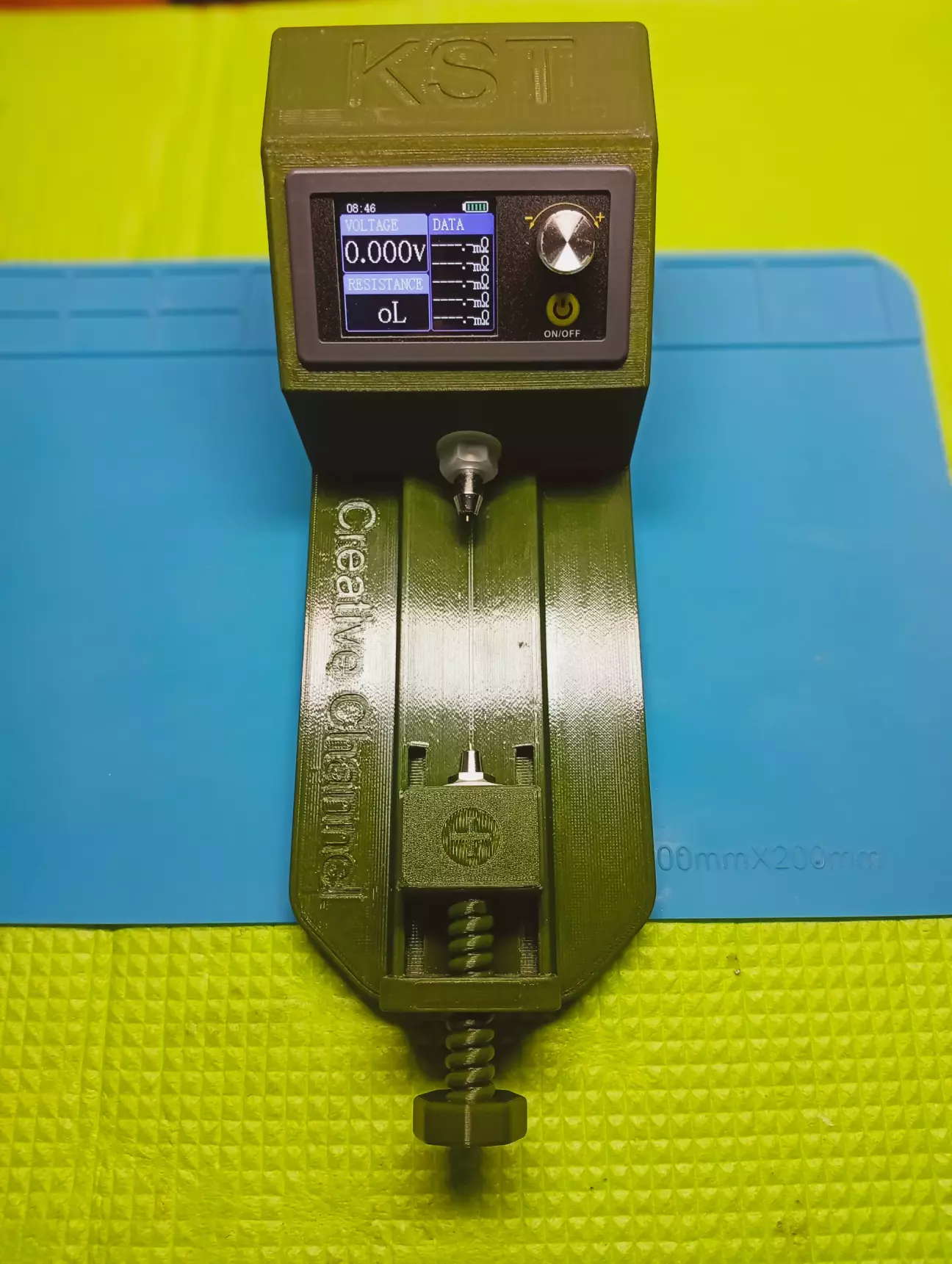

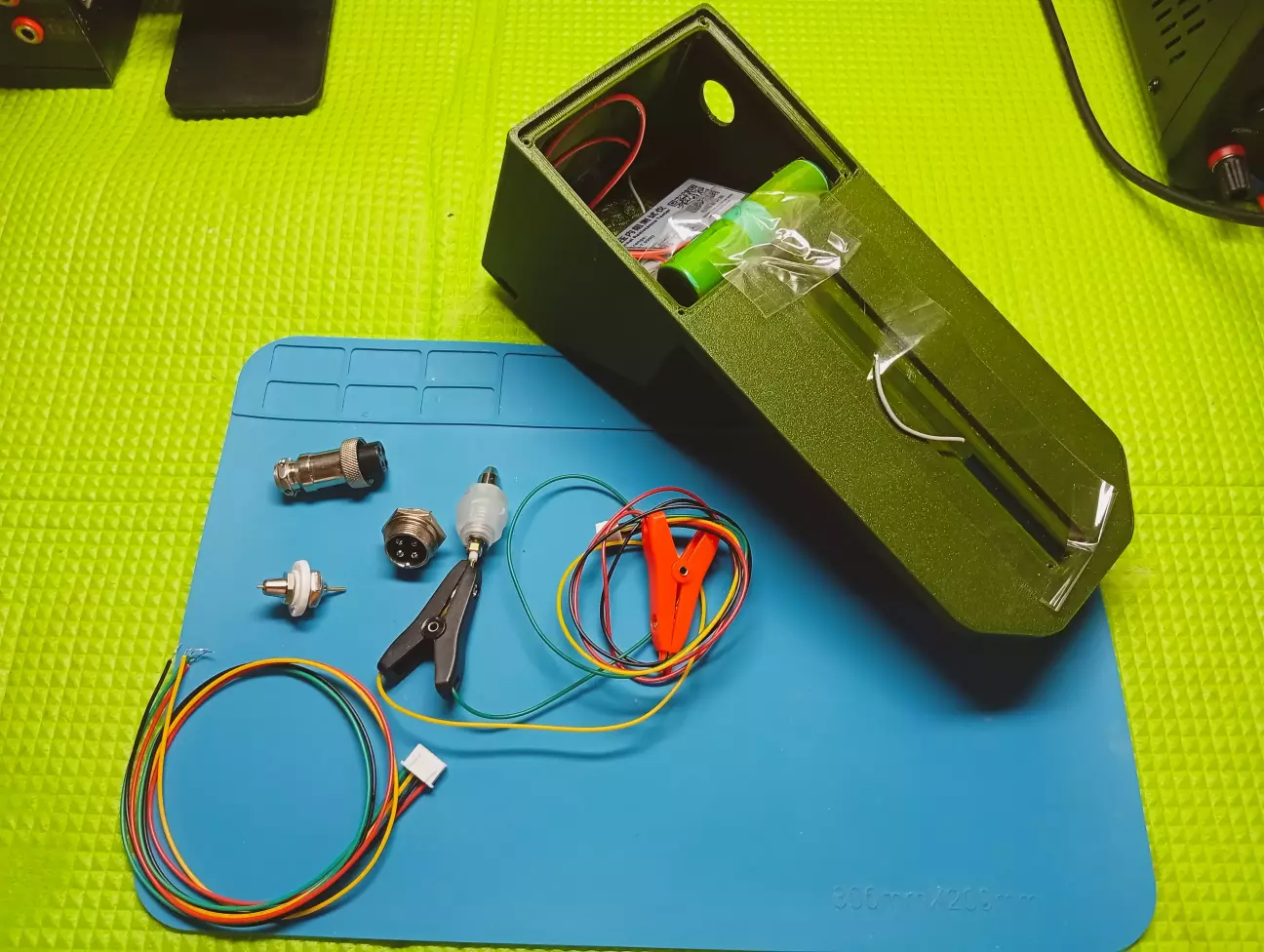

Корпус друкований на 3д принтері, тестер T459

Посилання на тестер т459 https://s.click.aliexpress.com/e/_c2wJPZ4N

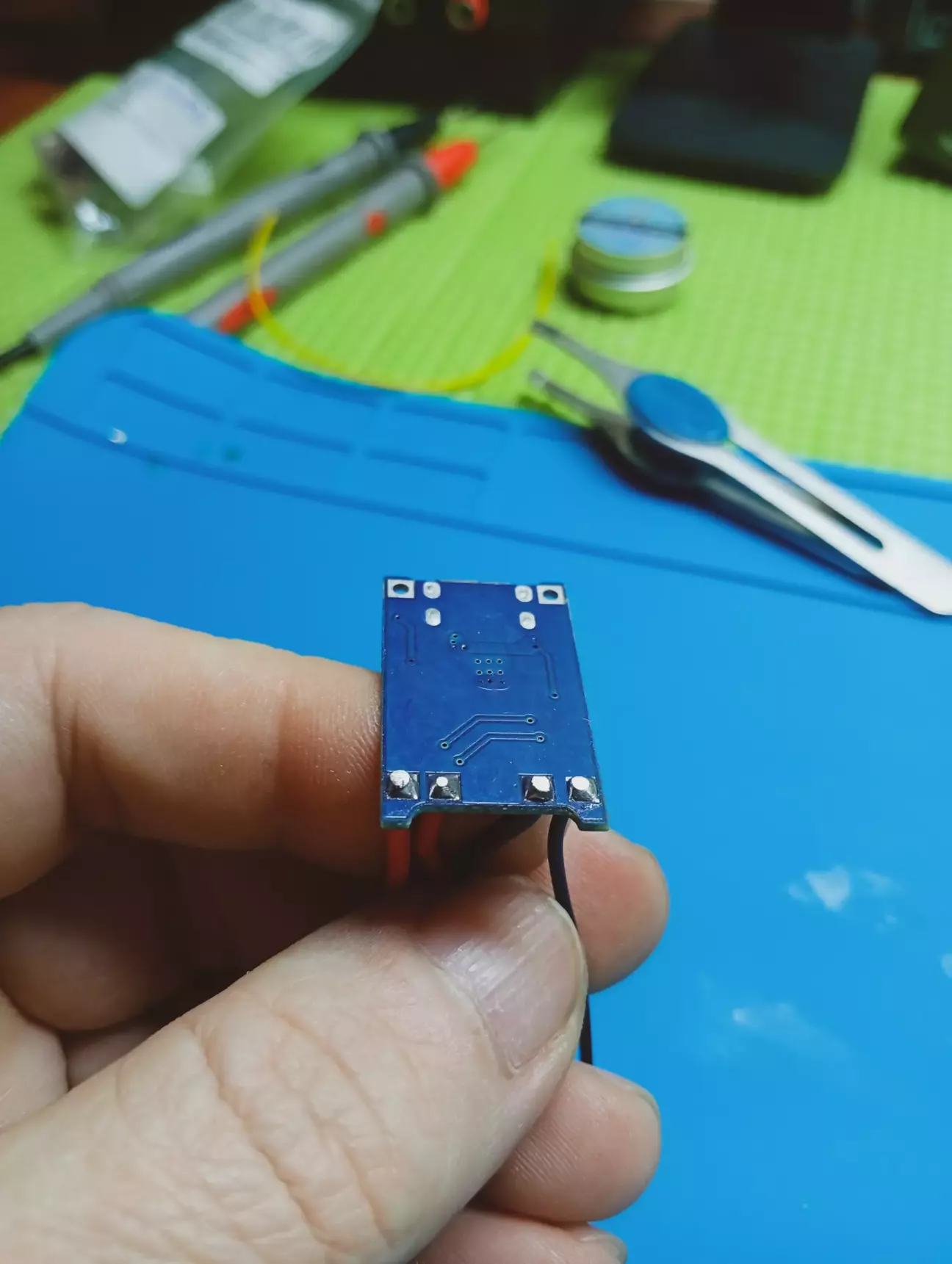

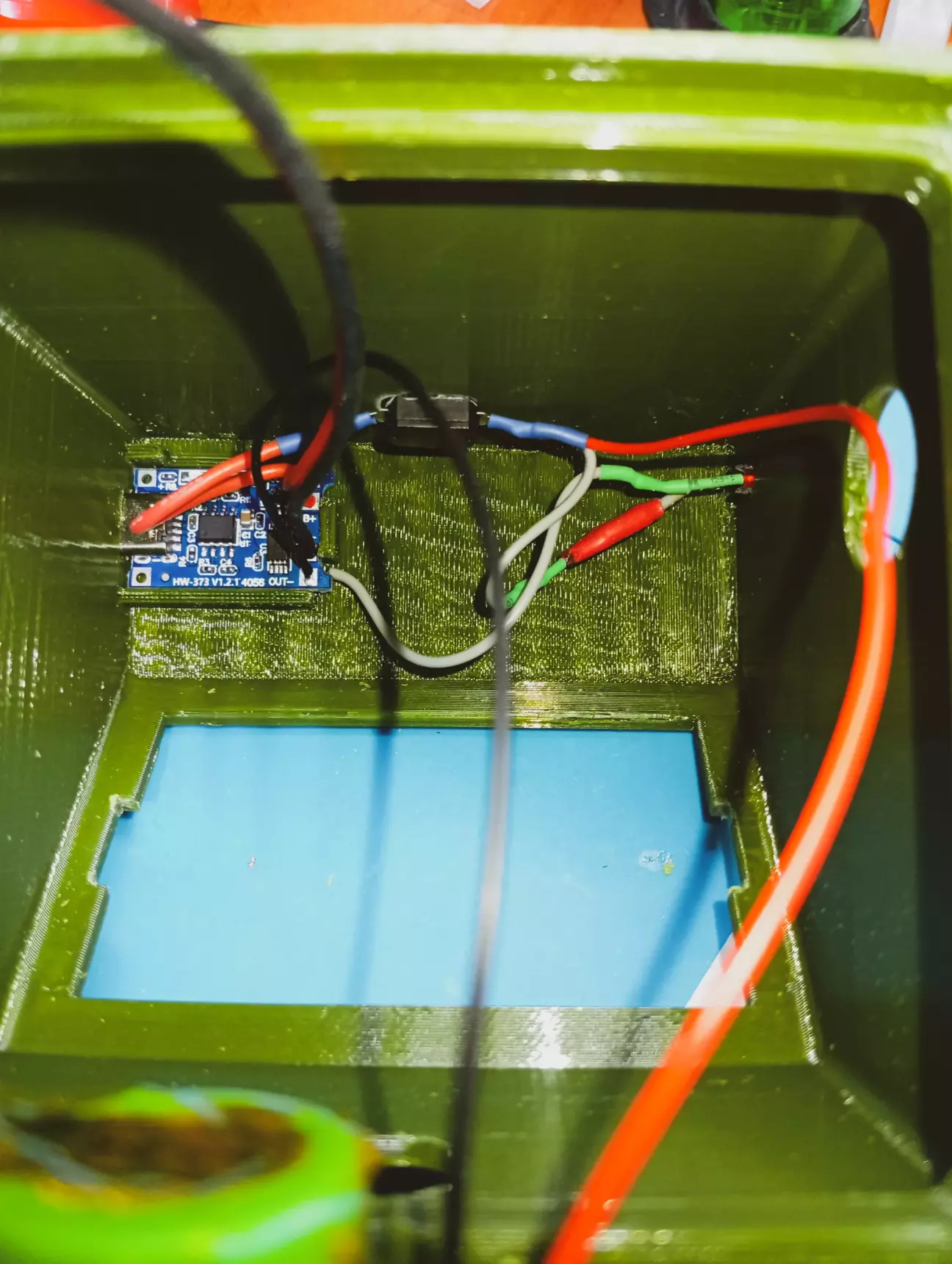

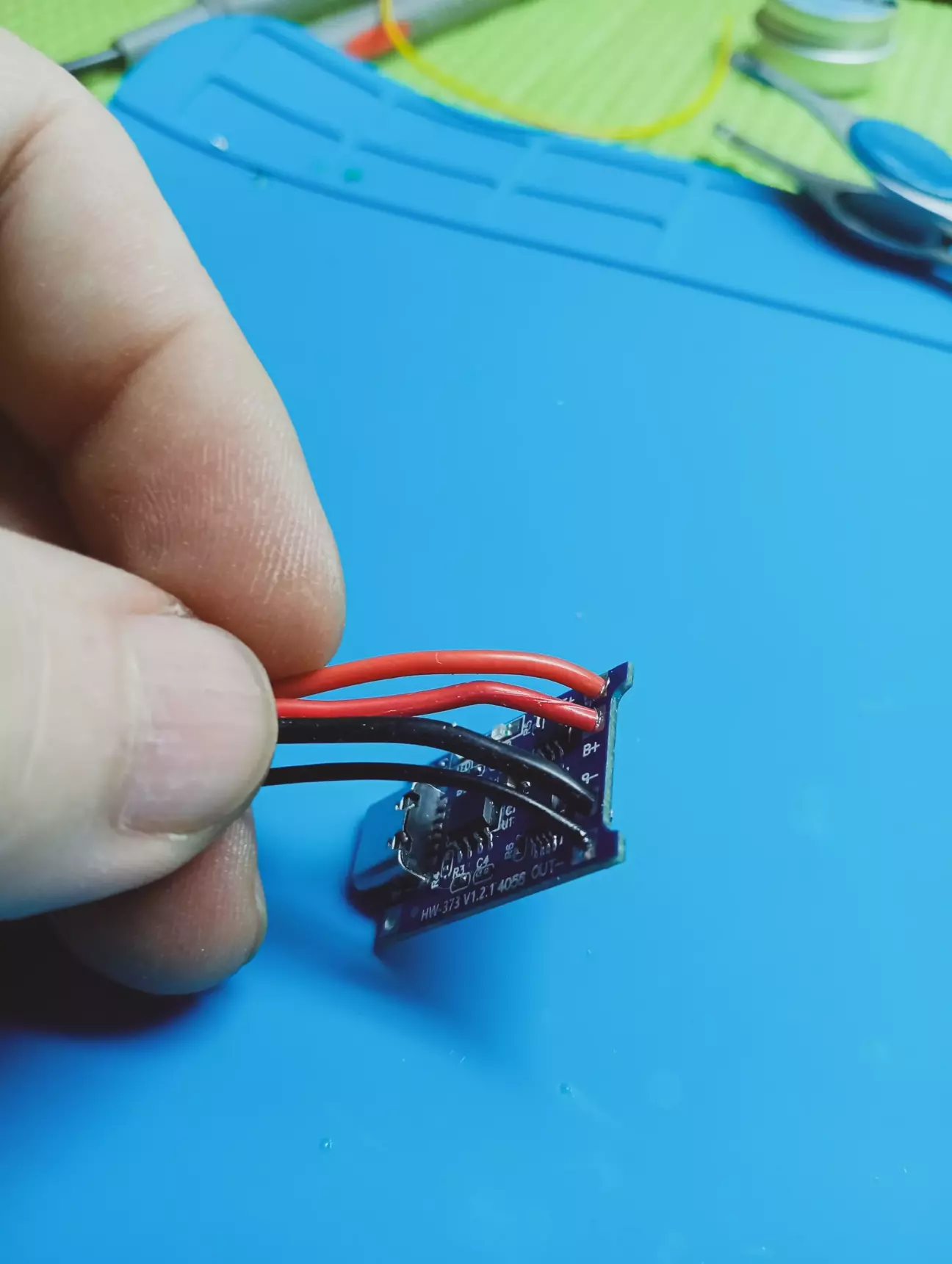

Плата зарядження і захисту 18650

Плата зарядження і захисту 18650

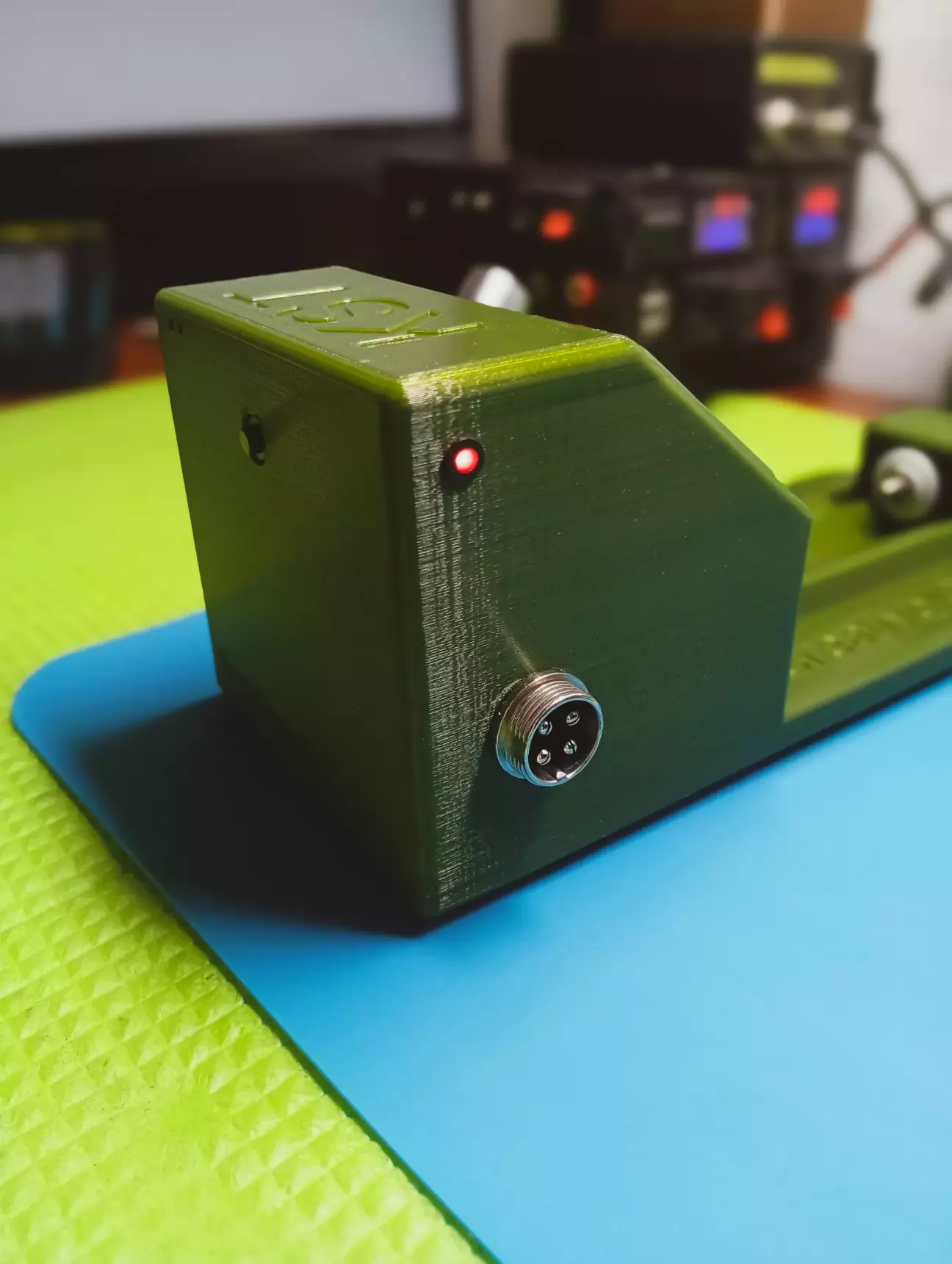

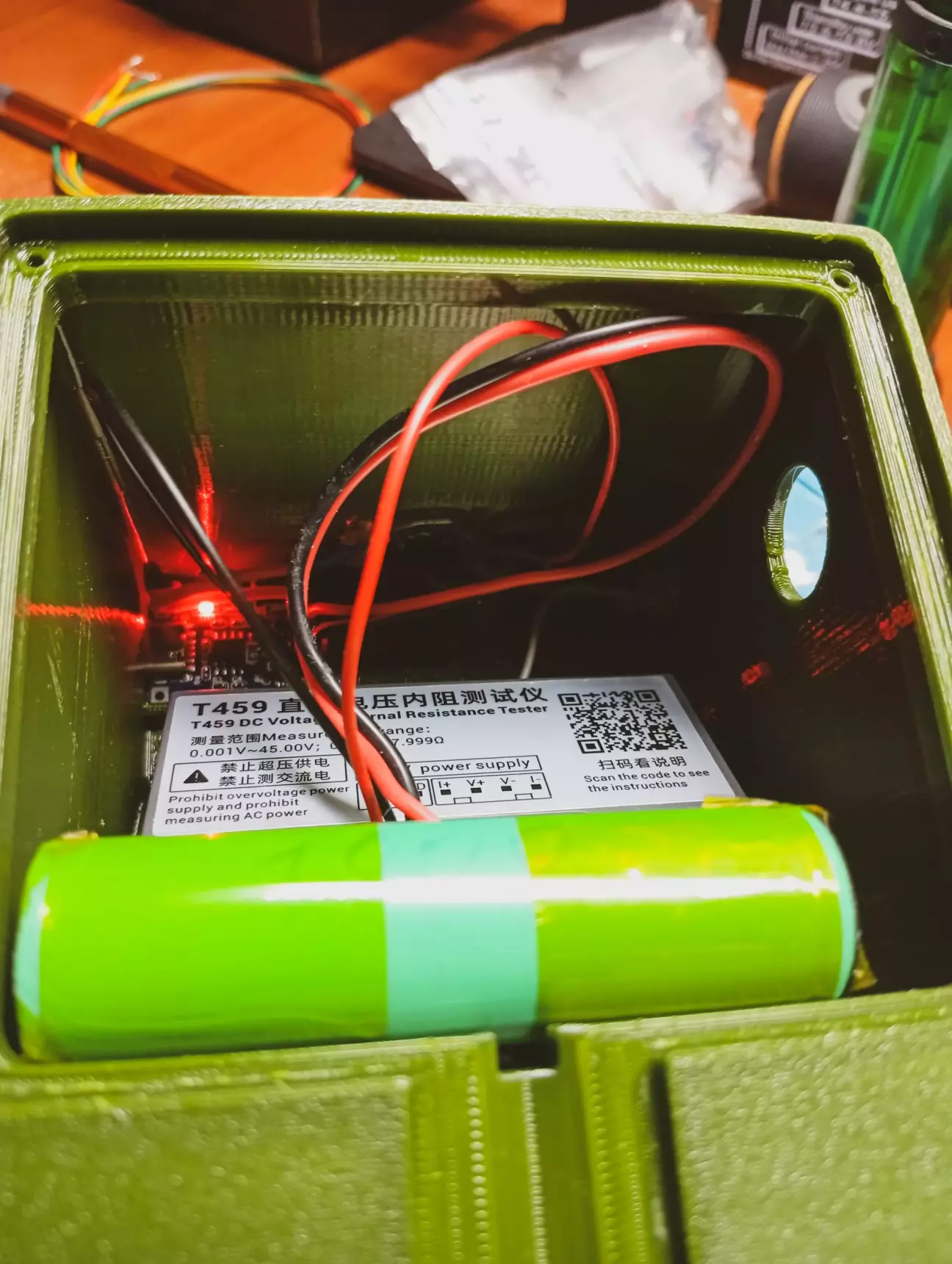

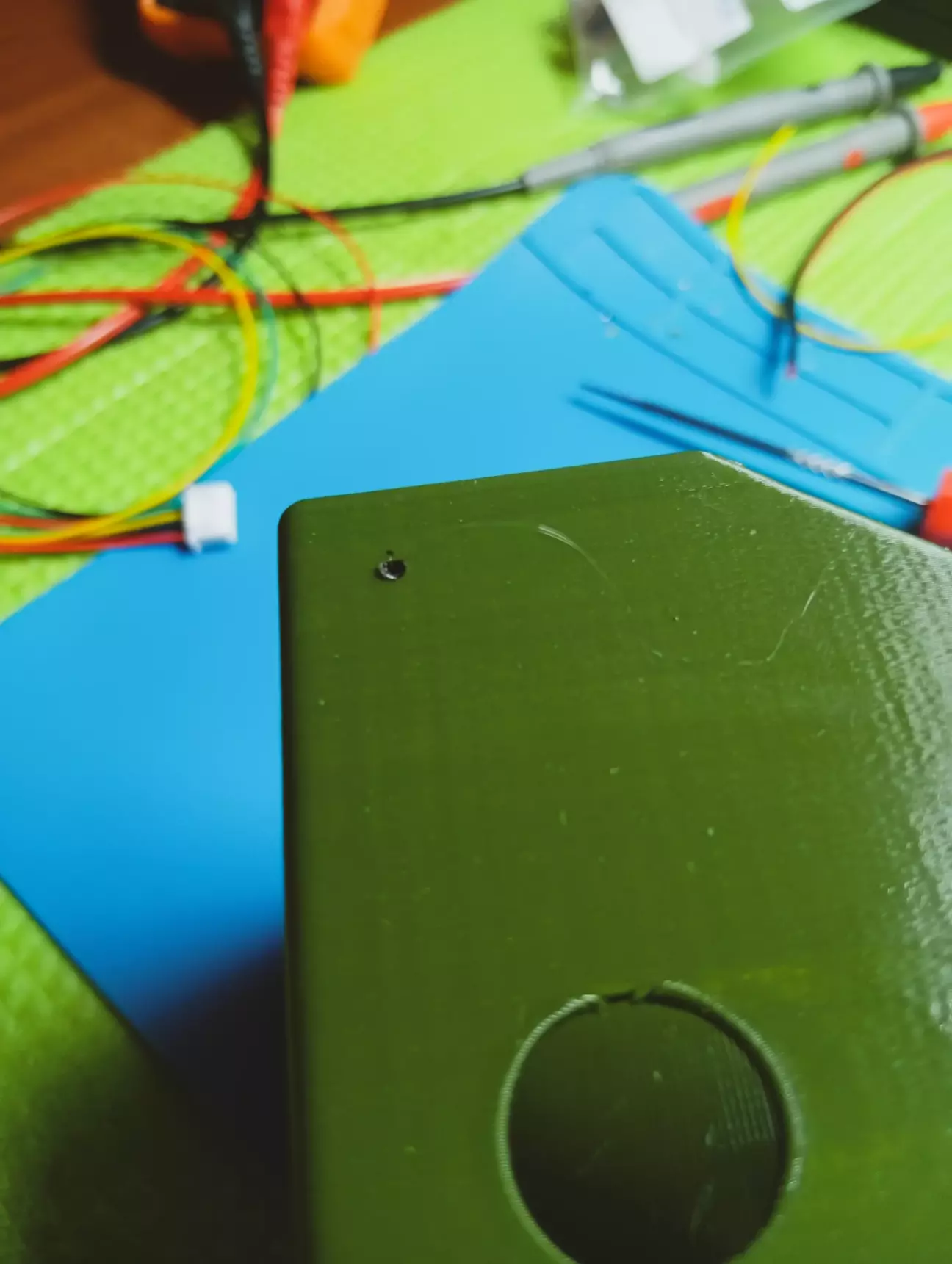

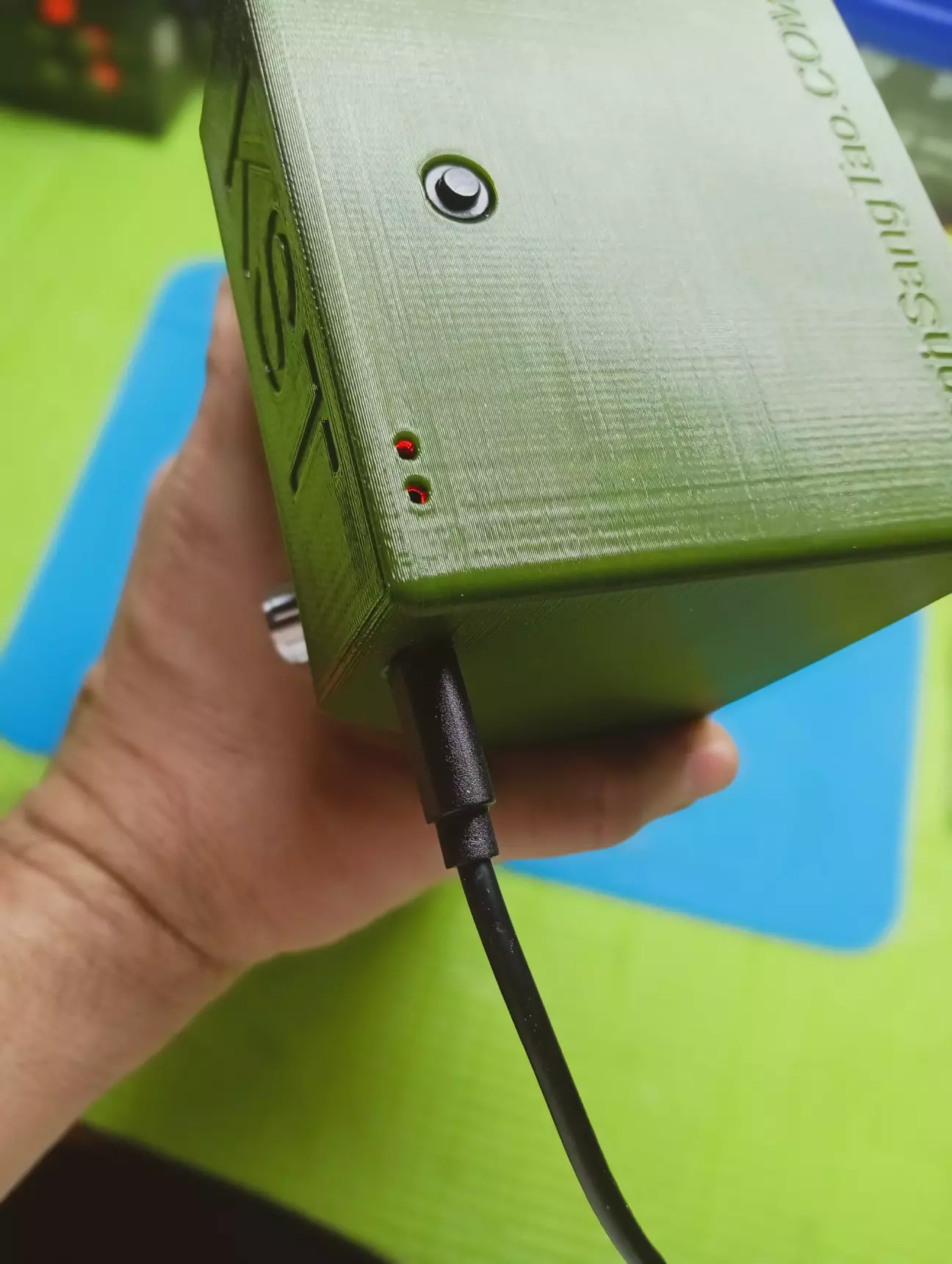

Додатковий отвір для індикації включенні приладу

Додатковий отвір для індикації включенні приладу

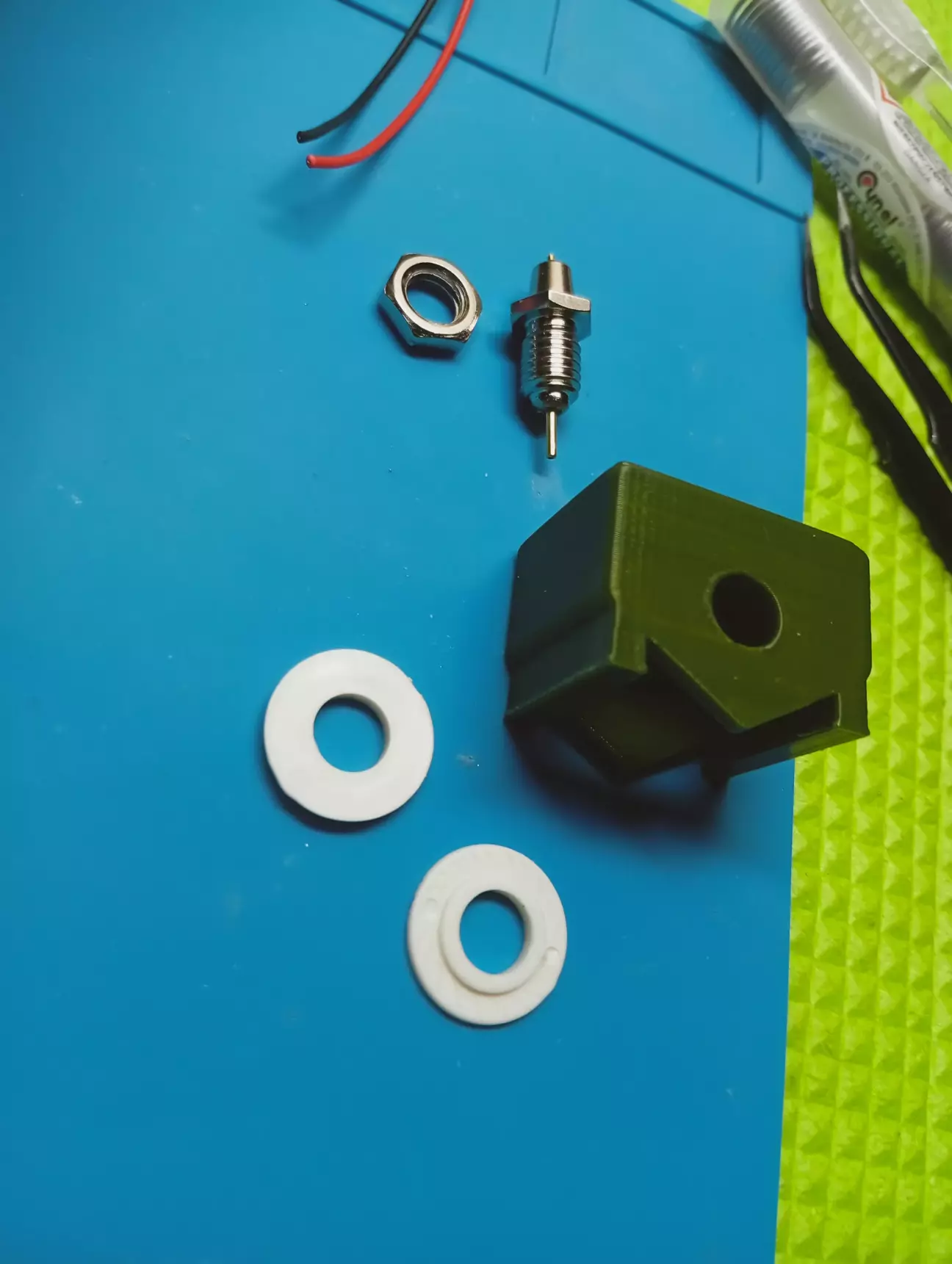

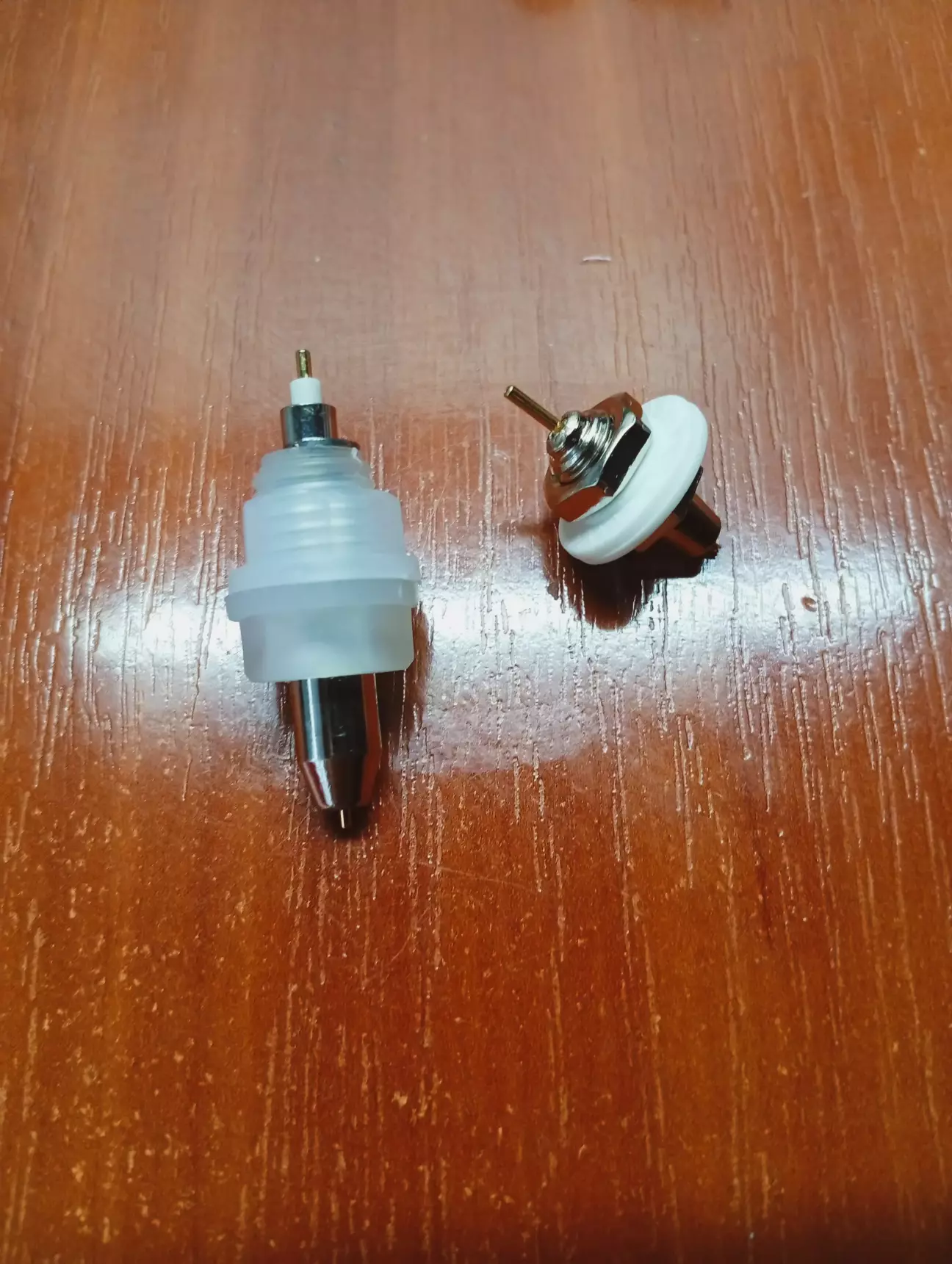

Холдер для світлодіода

Холдер для світлодіода

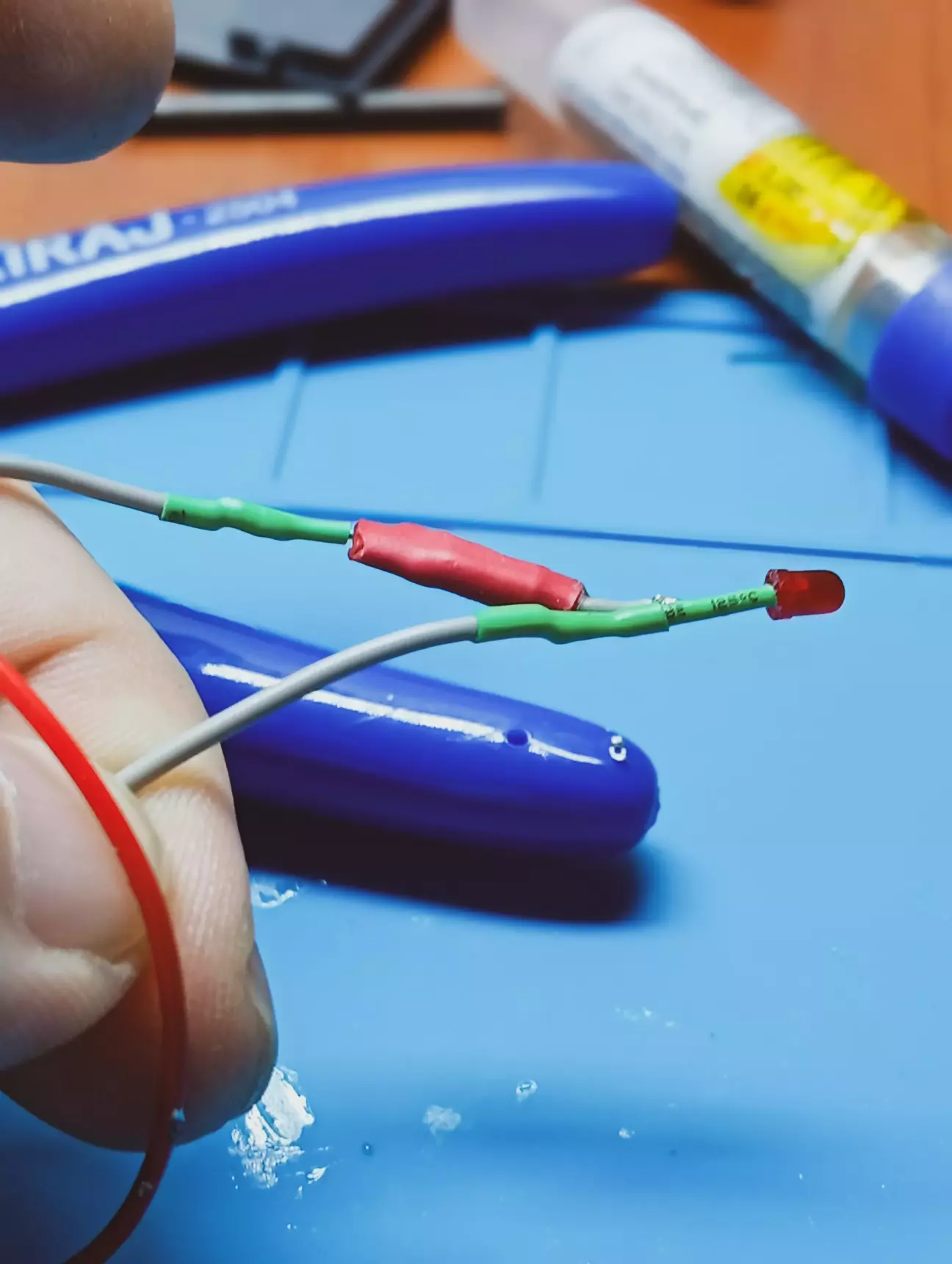

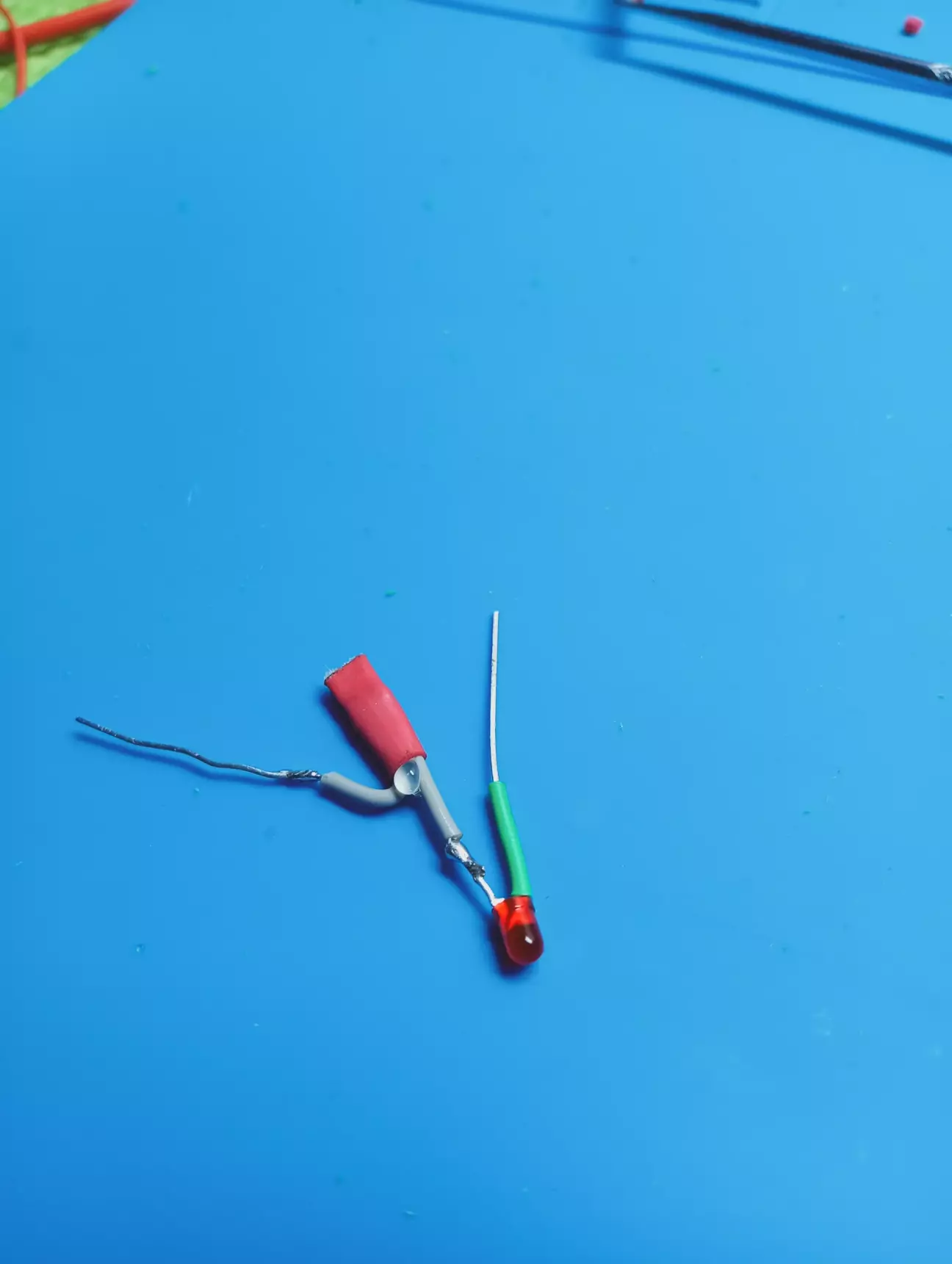

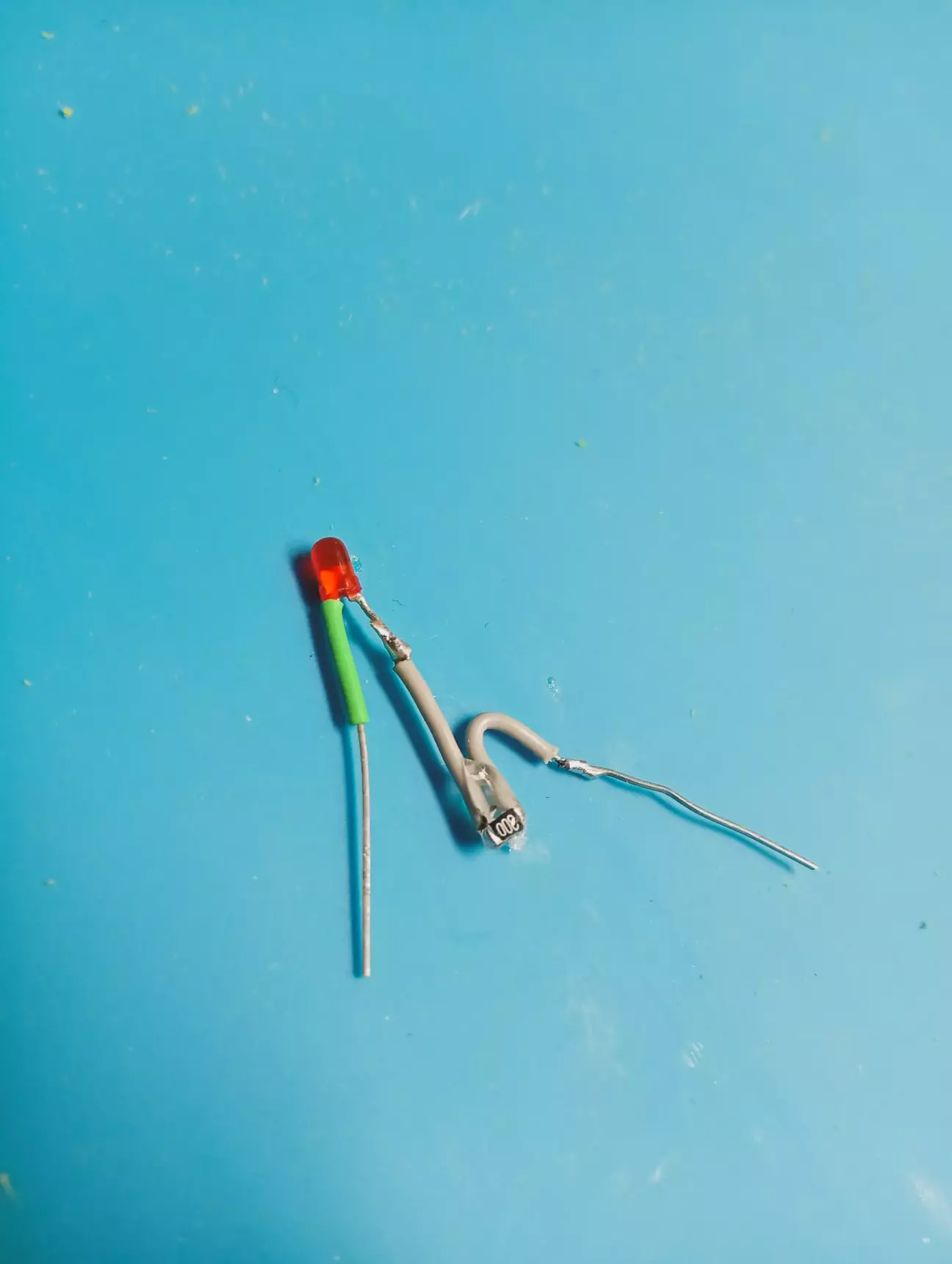

Світлодіод з резистором, споживає дуже малий струм навіть без резистора, від 1.8в до 5в працює і споживає всього від 1 до 7ма

Світлодіод з резистором, споживає дуже малий струм навіть без резистора, від 1.8в до 5в працює і споживає всього від 1 до 7ма

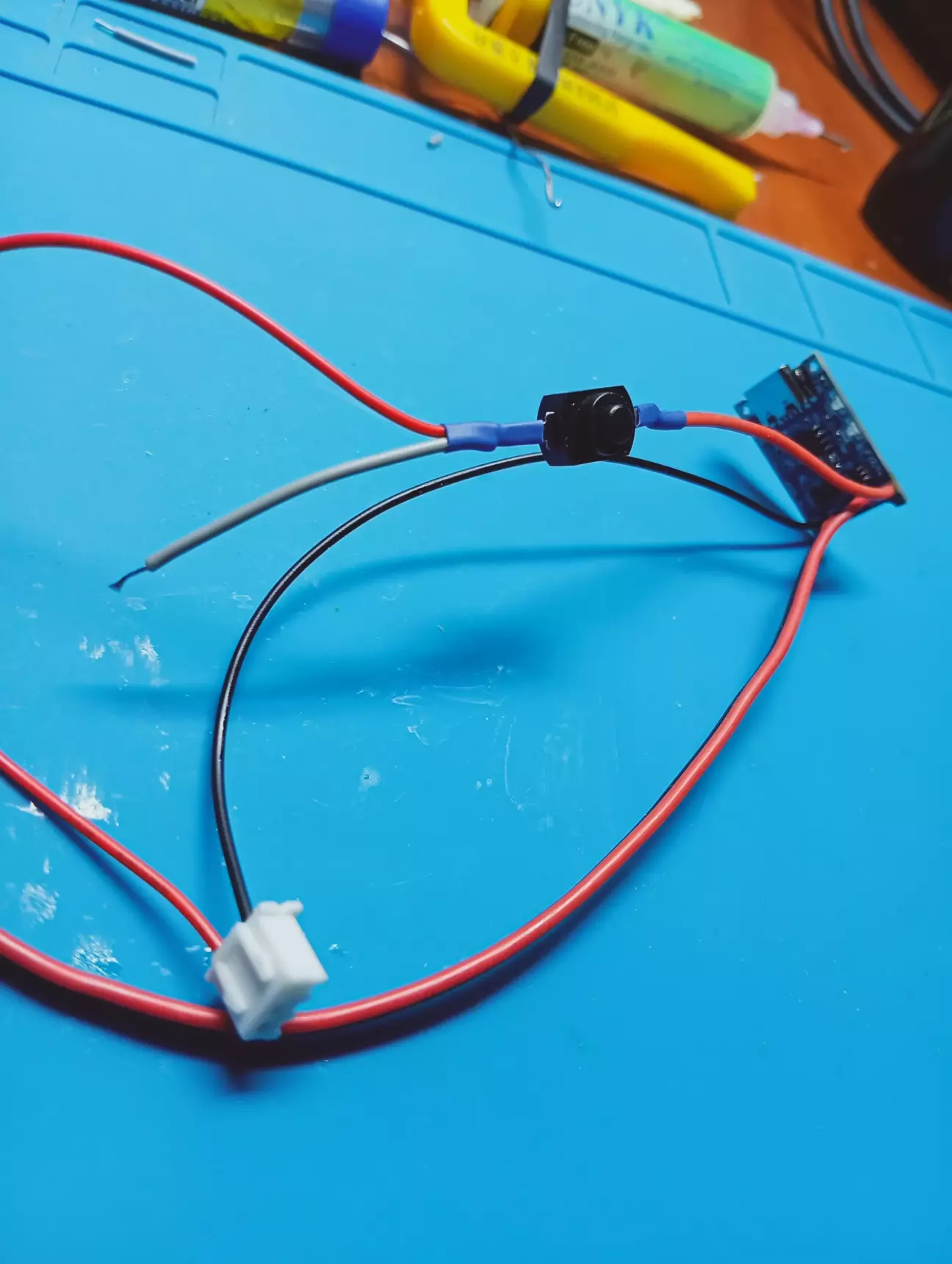

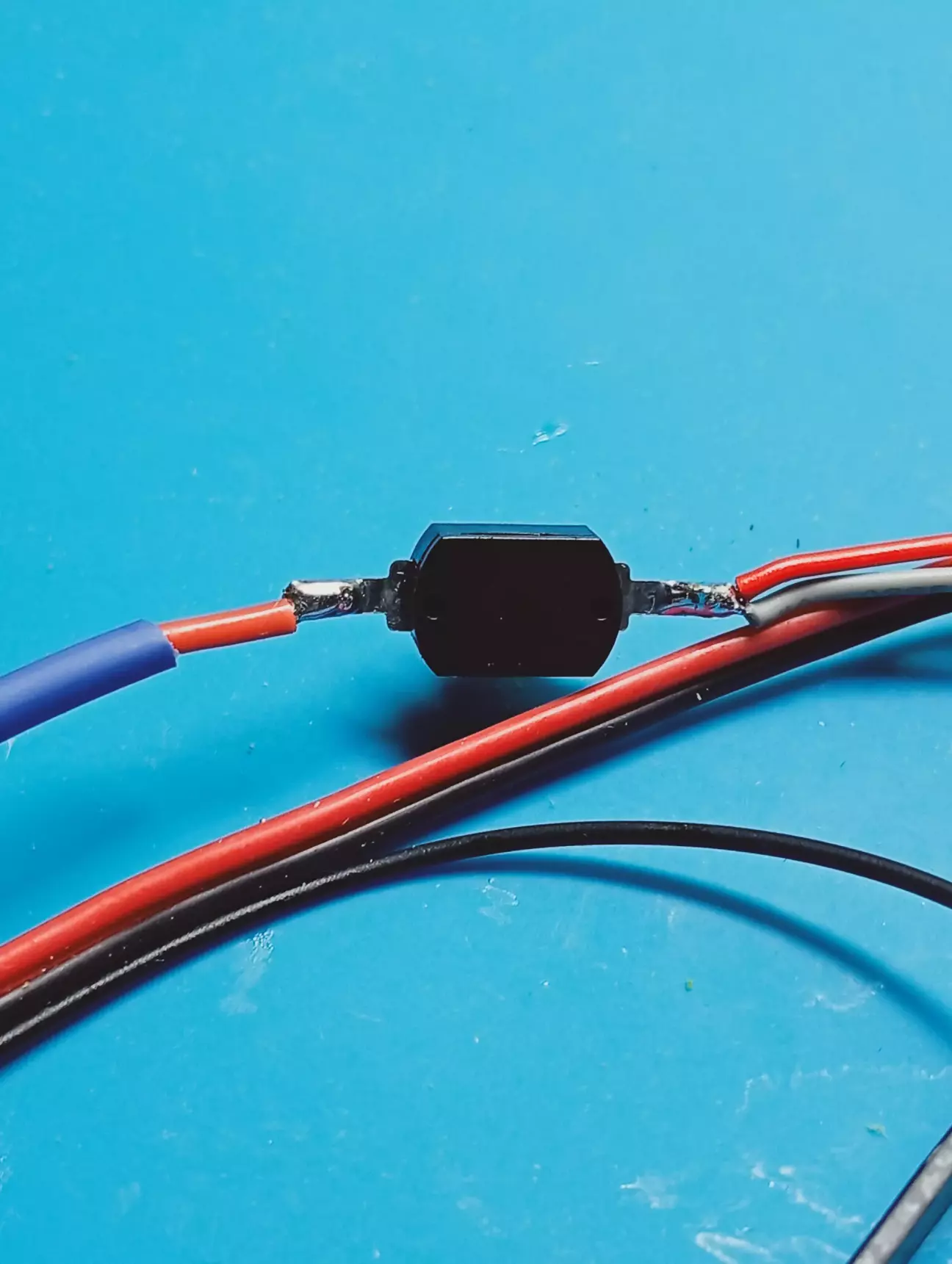

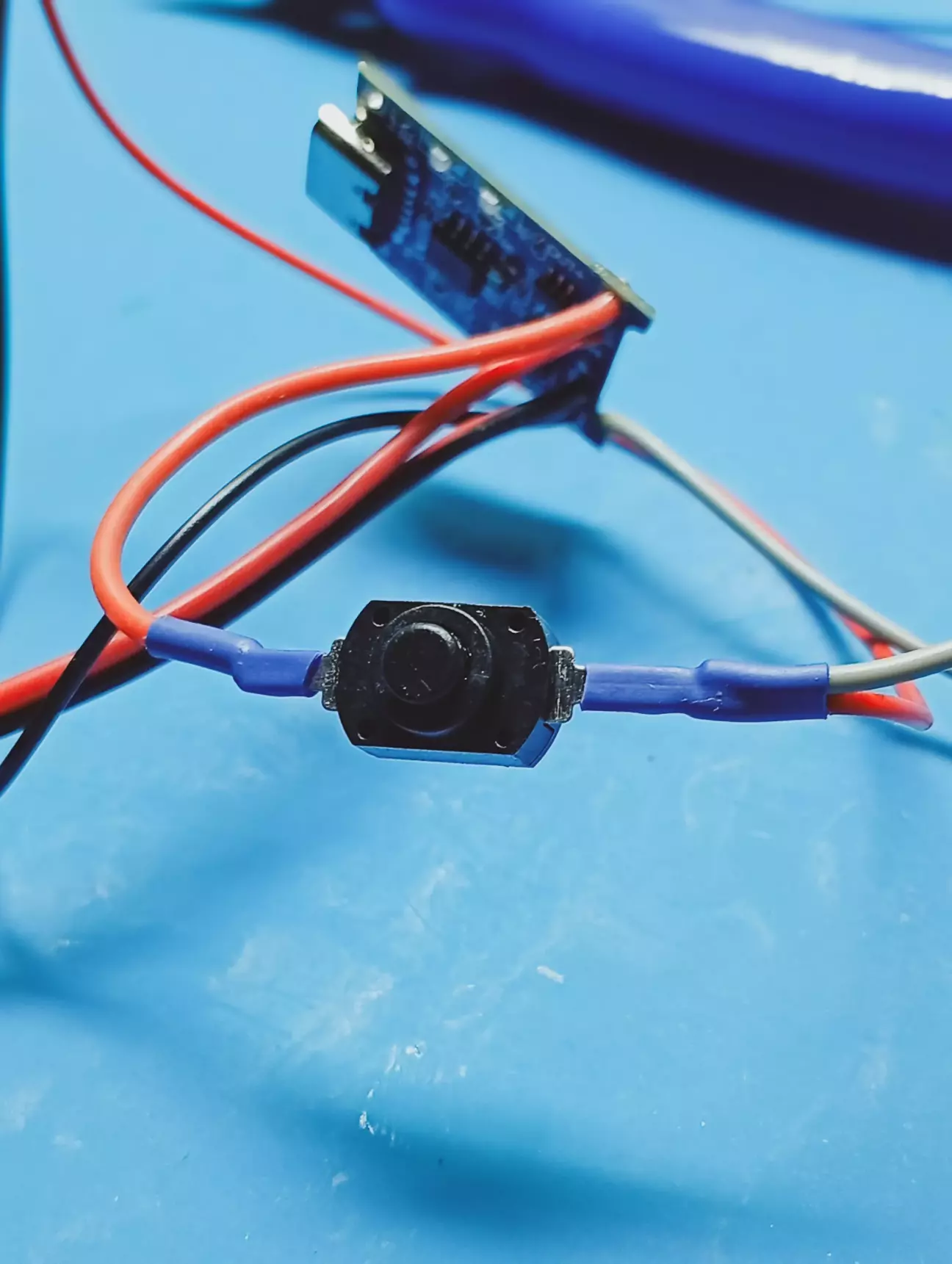

Кнопка вимкнення

Кнопка вимкнення

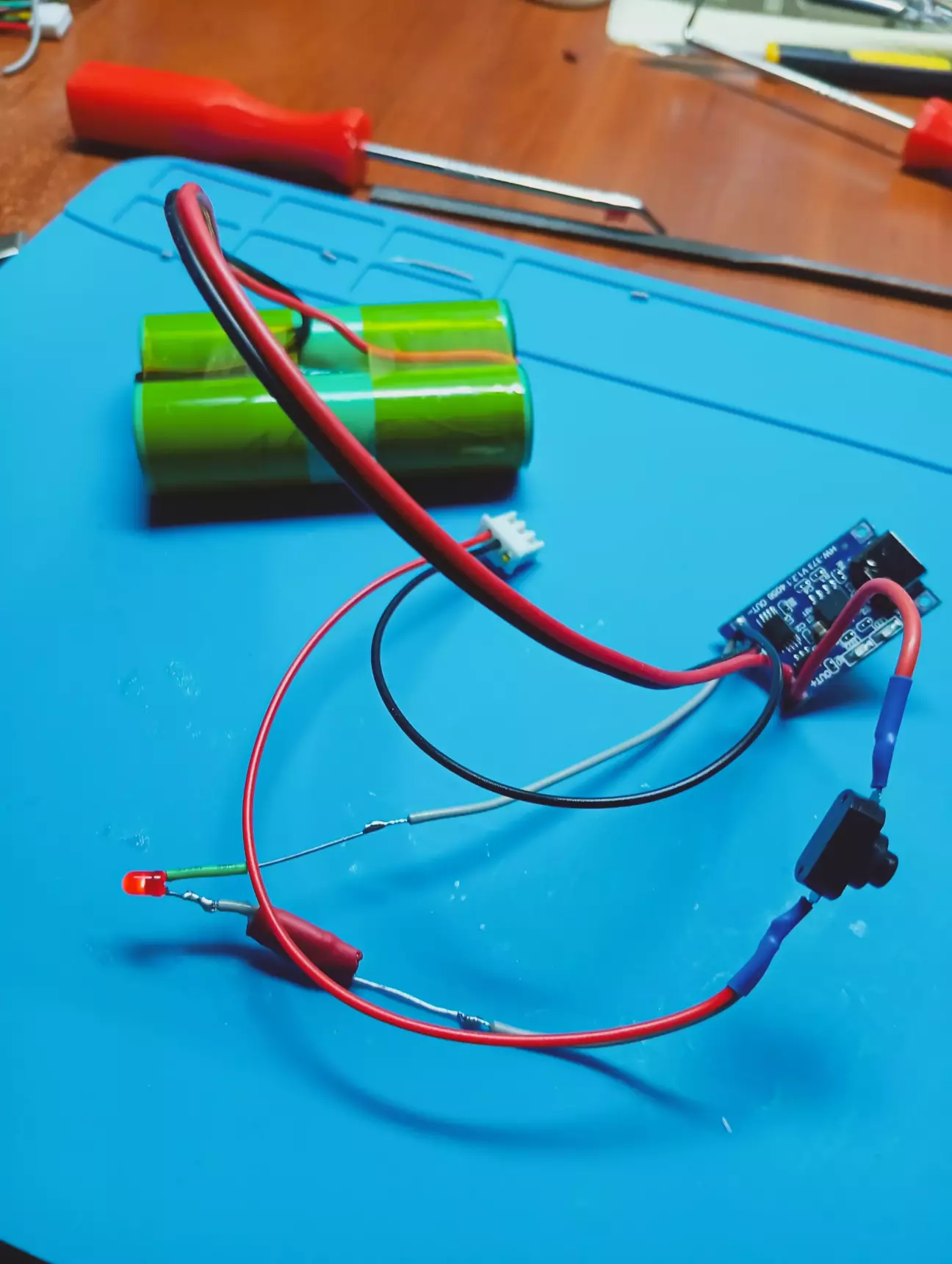

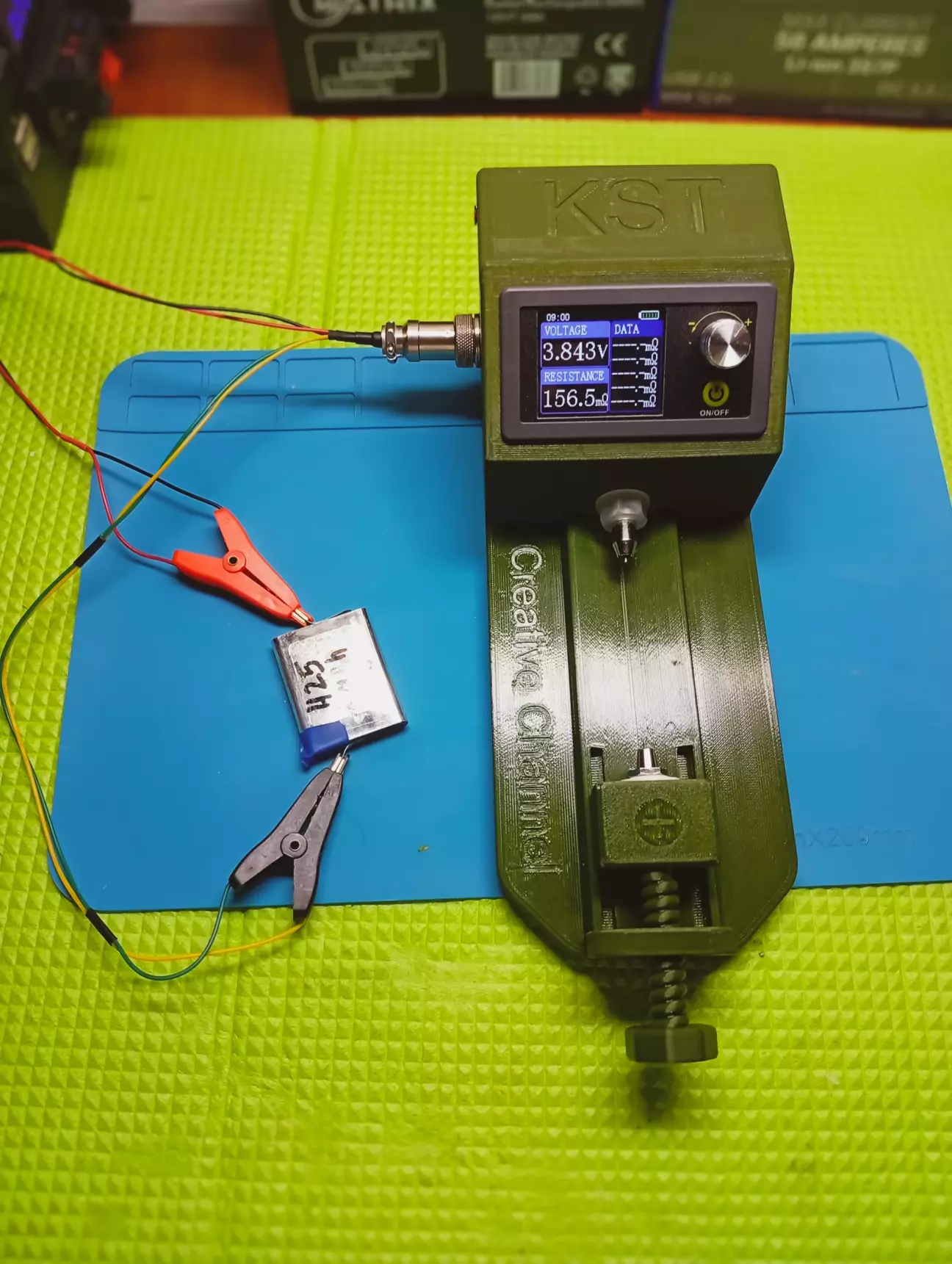

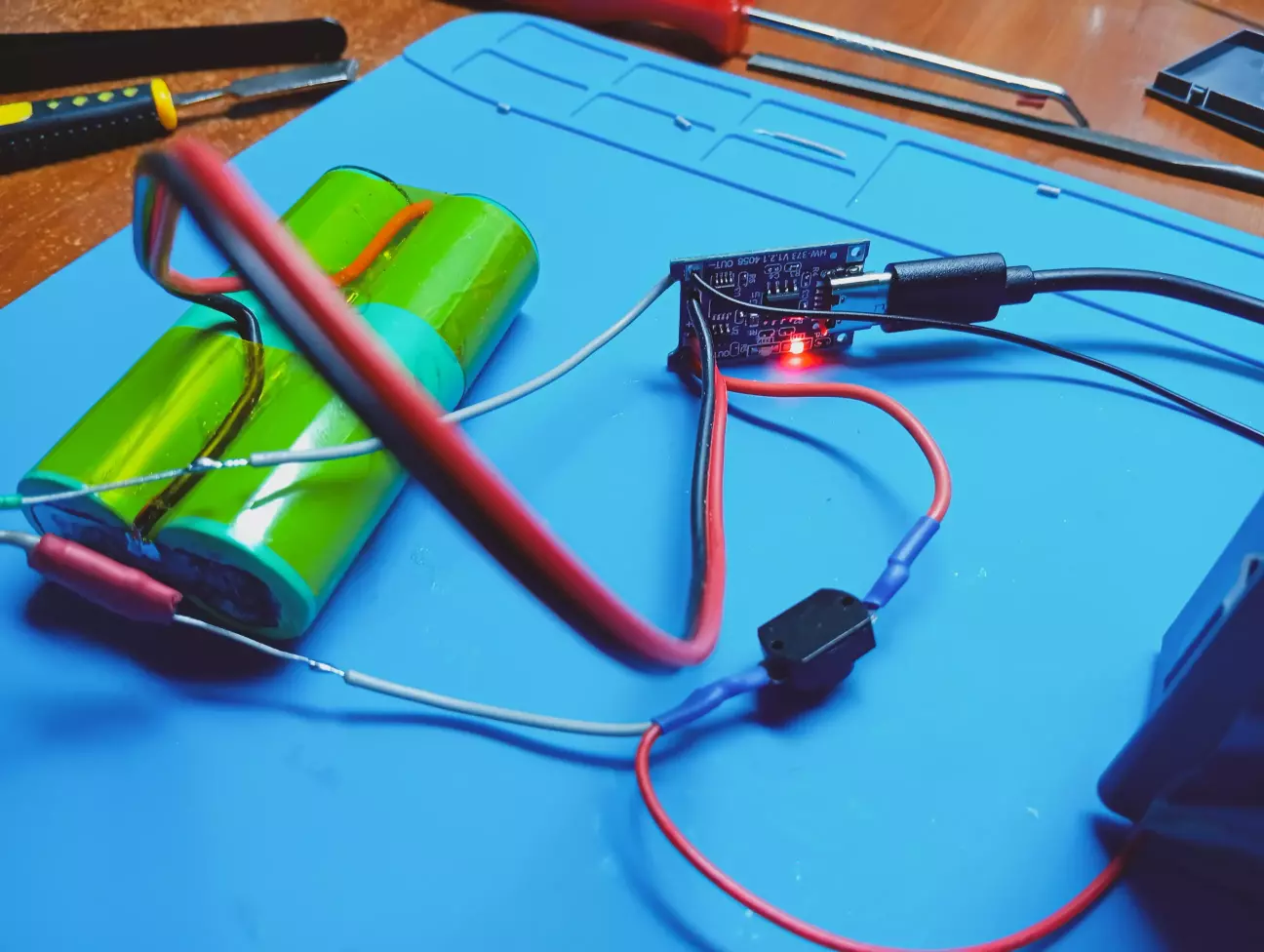

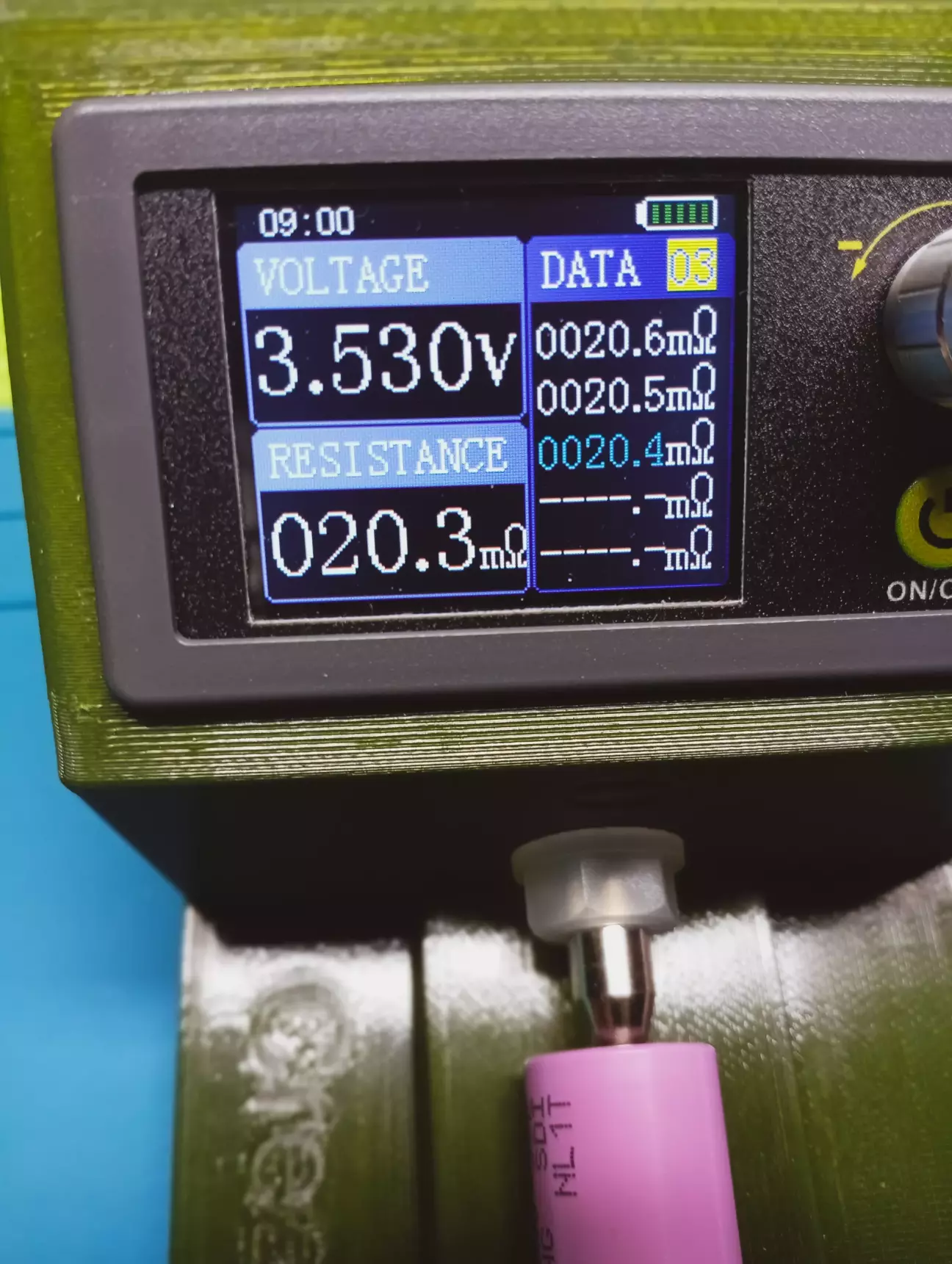

Тест, перевірка

Тест, перевірка

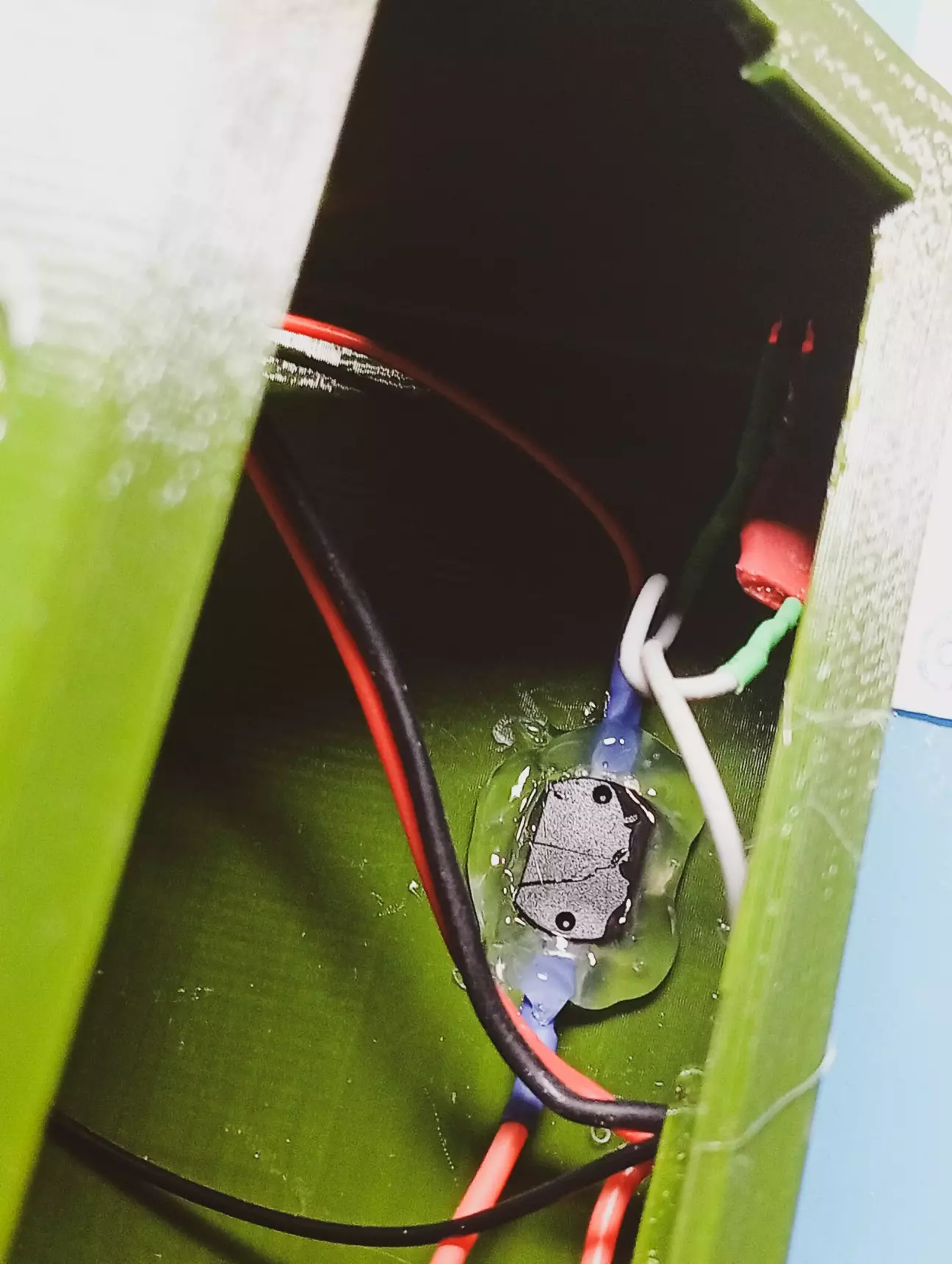

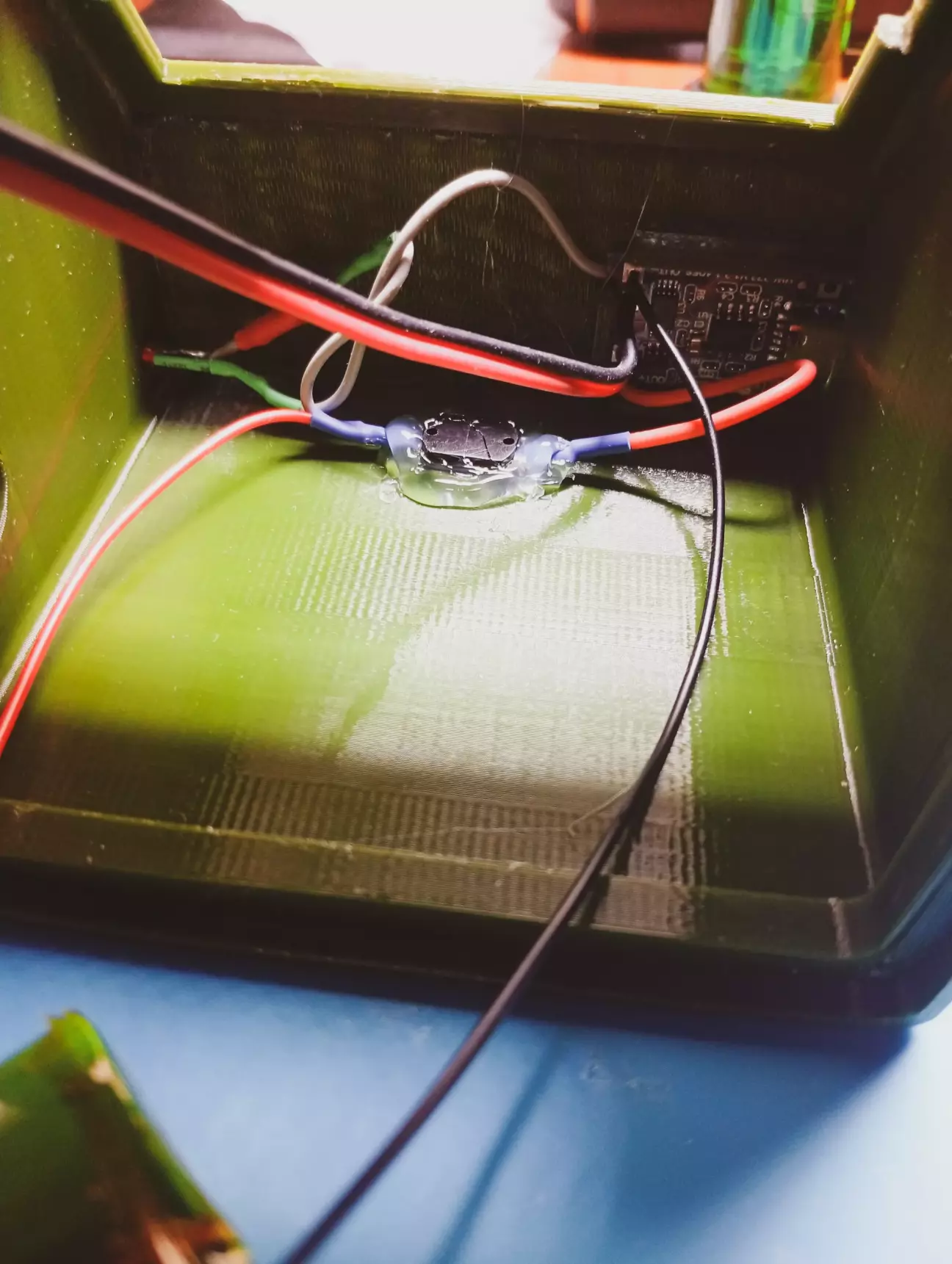

Кнопку посадив на суперклей гель

Кнопку посадив на суперклей гель



Додатково термоклей, так як натискання буде і треба щоб добре трималася, а тим більш кнопка така не легко натискається, мабуть пружинка не слабка, але ці кнопки норм, не перший раз заказую

Додатково термоклей, так як натискання буде і треба щоб добре трималася, а тим більш кнопка така не легко натискається, мабуть пружинка не слабка, але ці кнопки норм, не перший раз заказую

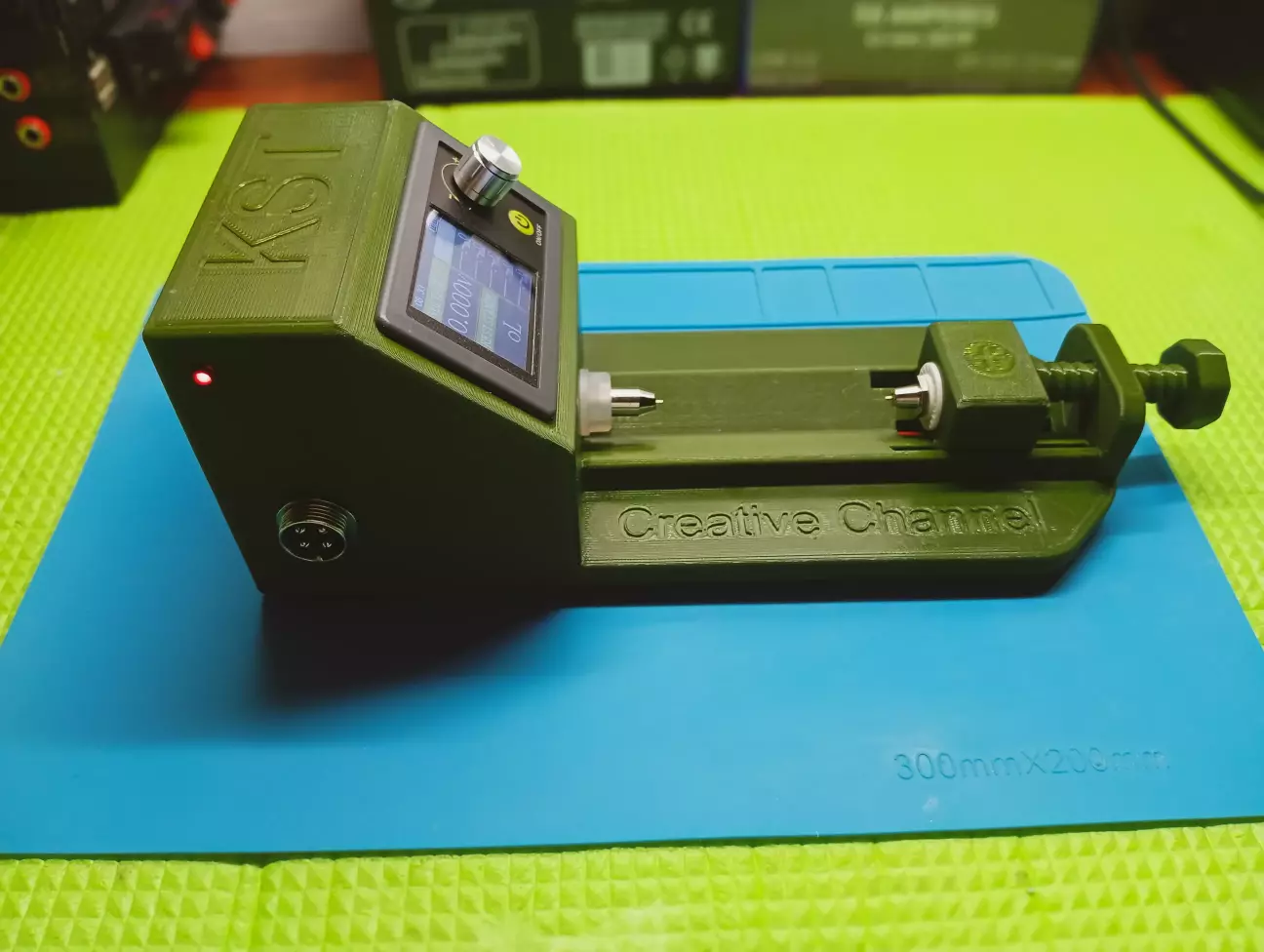

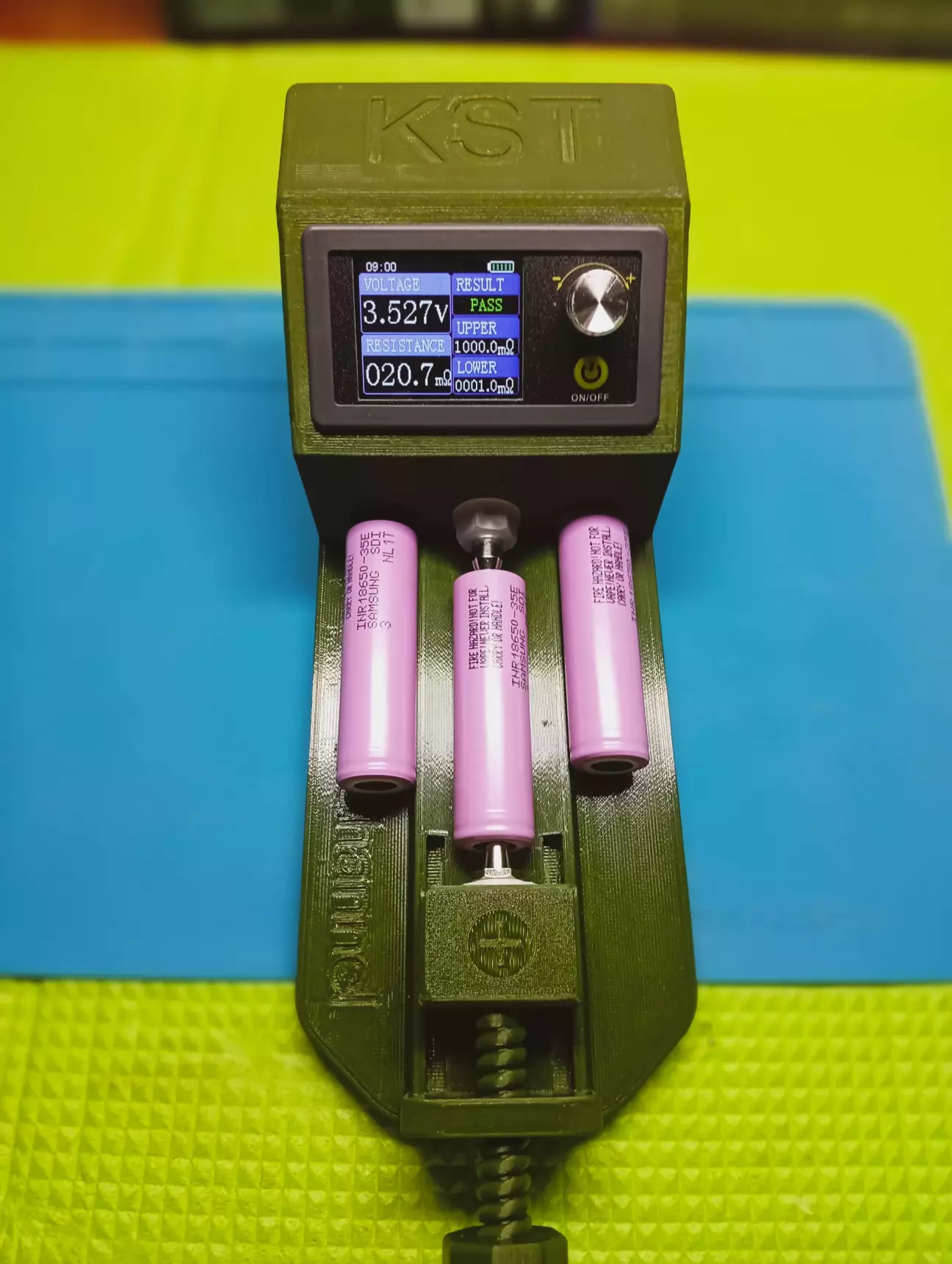

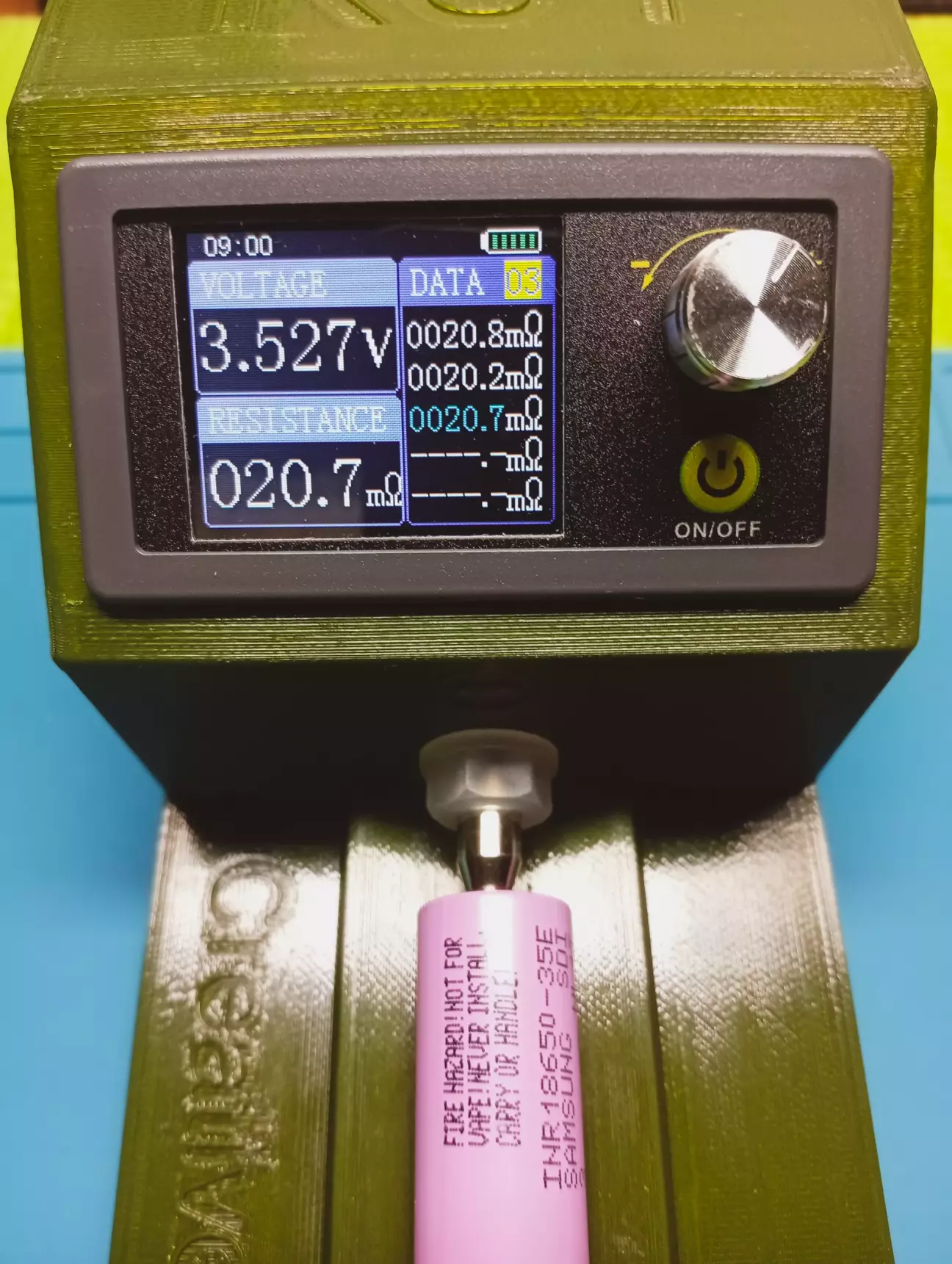

Красота) будуть питання, задавайте в коментарях, миру всім ✋

Якщо вам цікаві тести, пайка,  ремонти, огляди та саморобні проекти з електроніки  — переходьте на мій YouTube-канал.
 Там регулярно виходять нові відео. Буду вдячний за перегляд і підписку! 👍

6 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Я їжджу на Peugeot 5008 (1G), MG ZS
Доброго дня. На продаж такі не виготовляєте?
18 березня 07:28
Я їжджу на Toyota Camry (XV10)
Привіт. Калібровка, щоб уникнути опір дротів, є?
17 березня 17:30
Я їжджу на Chevrolet Aveo Sedan (T250)
Stanyslav Kovalsky
Привіт. Калібровка, щоб уникнути опір дротів, є?
Stanyslav Kovalsky, Калібровка напруги і опору є, але там нетреба нічого калібрувати, там все налаштовано з заводу правильно, є багато порівнянь і тестів з іншими приладами, такими як фнірсі і іншими.
18 березня 11:22
Я їжджу на Chevrolet Aveo Sedan (T250)
Stanyslav Kovalsky

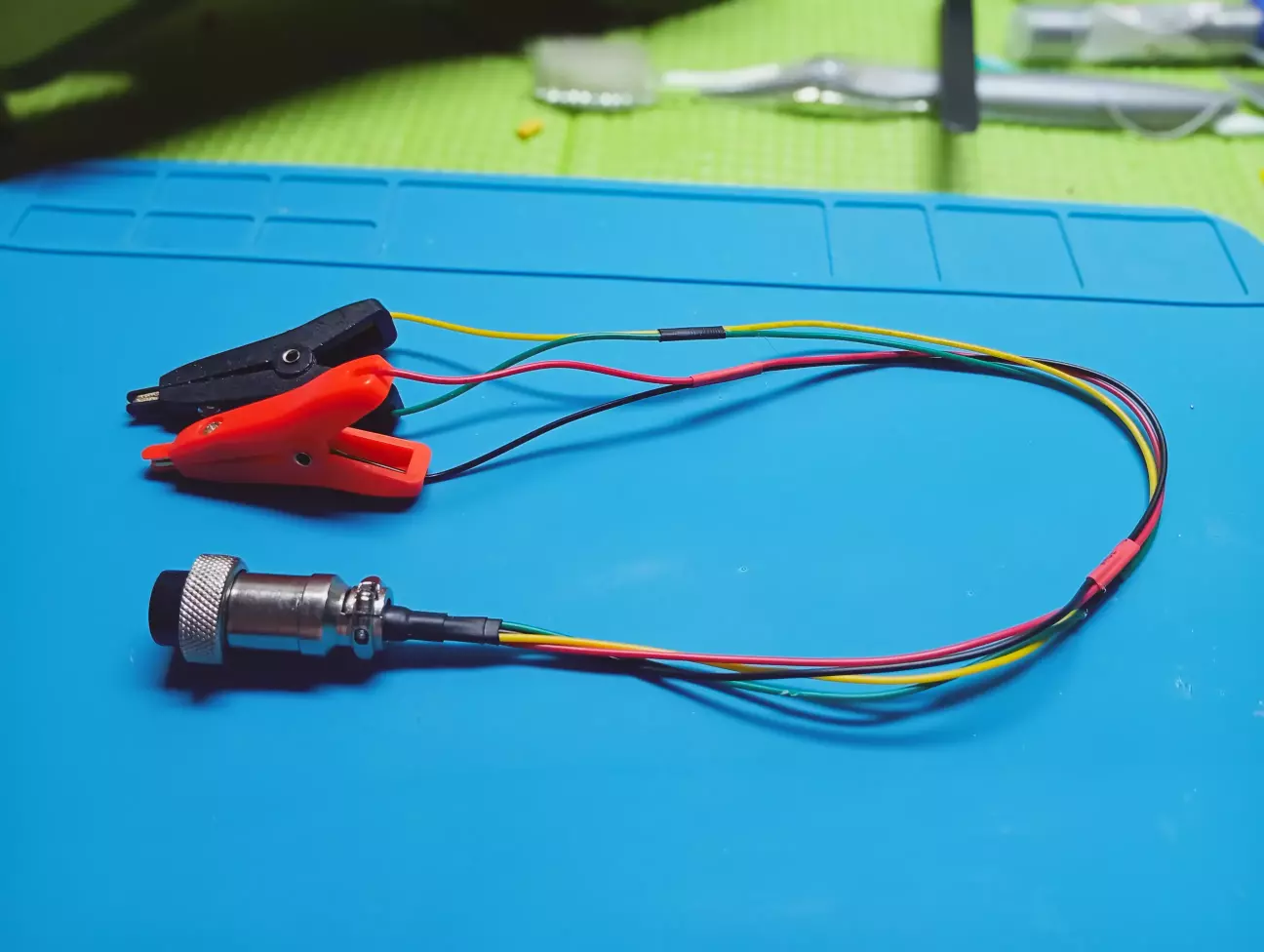

Oleg_Videographer, на заводі знають довжину та перетин ваших дротів до батареї?
Stanyslav Kovalsky, Дроти ідуть в комплекті, звісно знають)
