MP5 плеєр, 6.9” 1 DIN. Огляд і покращення

Опубліковано: 05 березня 11:20
Подія: 04 березня 22:00
Я їжджу на Nissan X-Trail IV
Ужгород, Україна

Дуже рідко приходять на переробку пристрої, ціна котрих менша за вартість цієї процедури.

Знайомтеся: MP5 плеєр, 1Din, підтримка AA/CarPlay бездротовий, не те, що в моїй Марштутці 2023 року, де АА тільки по дроту.


Коробка від NaviFly (магазин великий на алі), розміром з 1кг нової пошти, але НП щедро запакувала в 3-кілограмову. Доставка повітря.

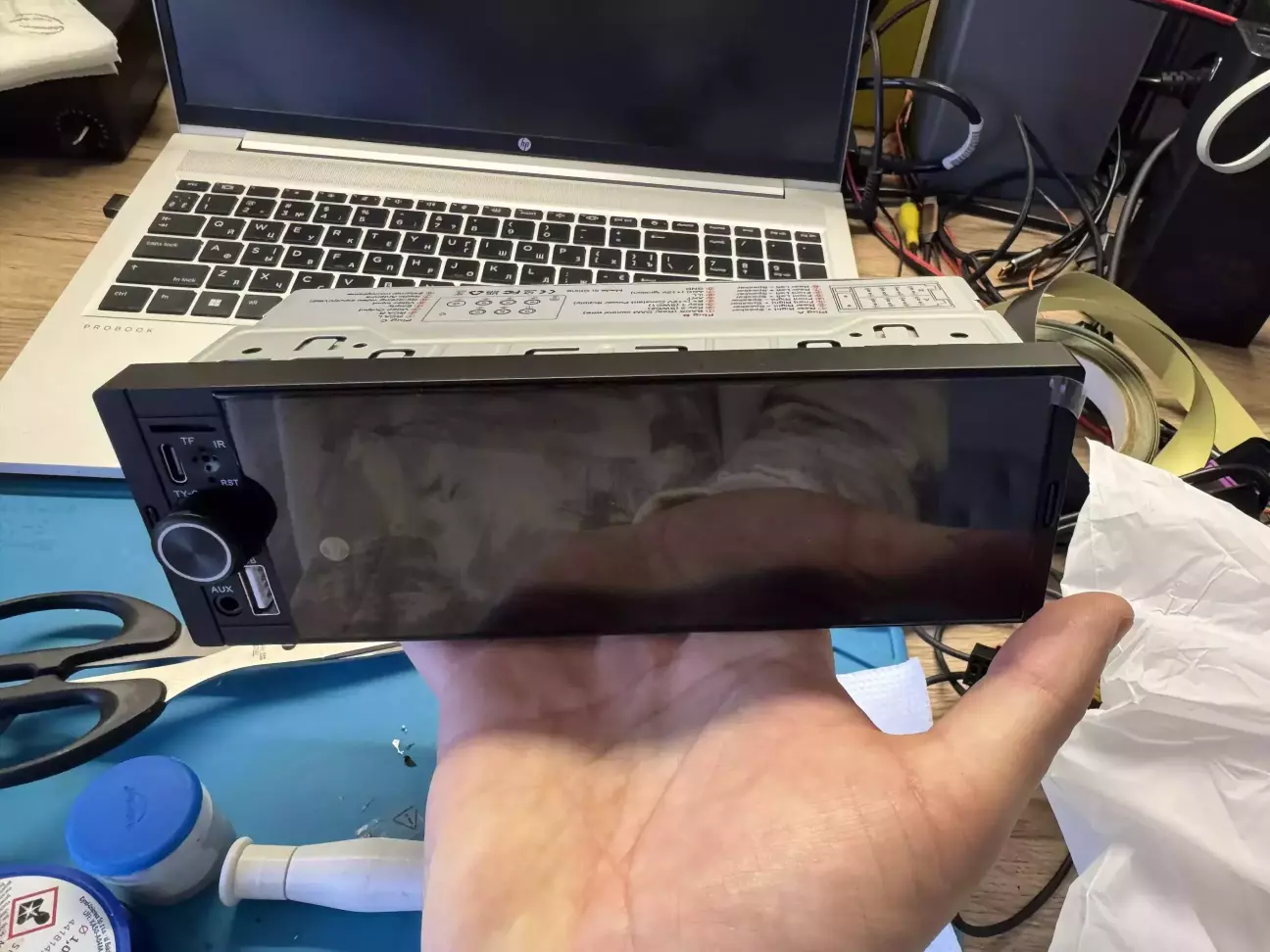

Дістали пристрій

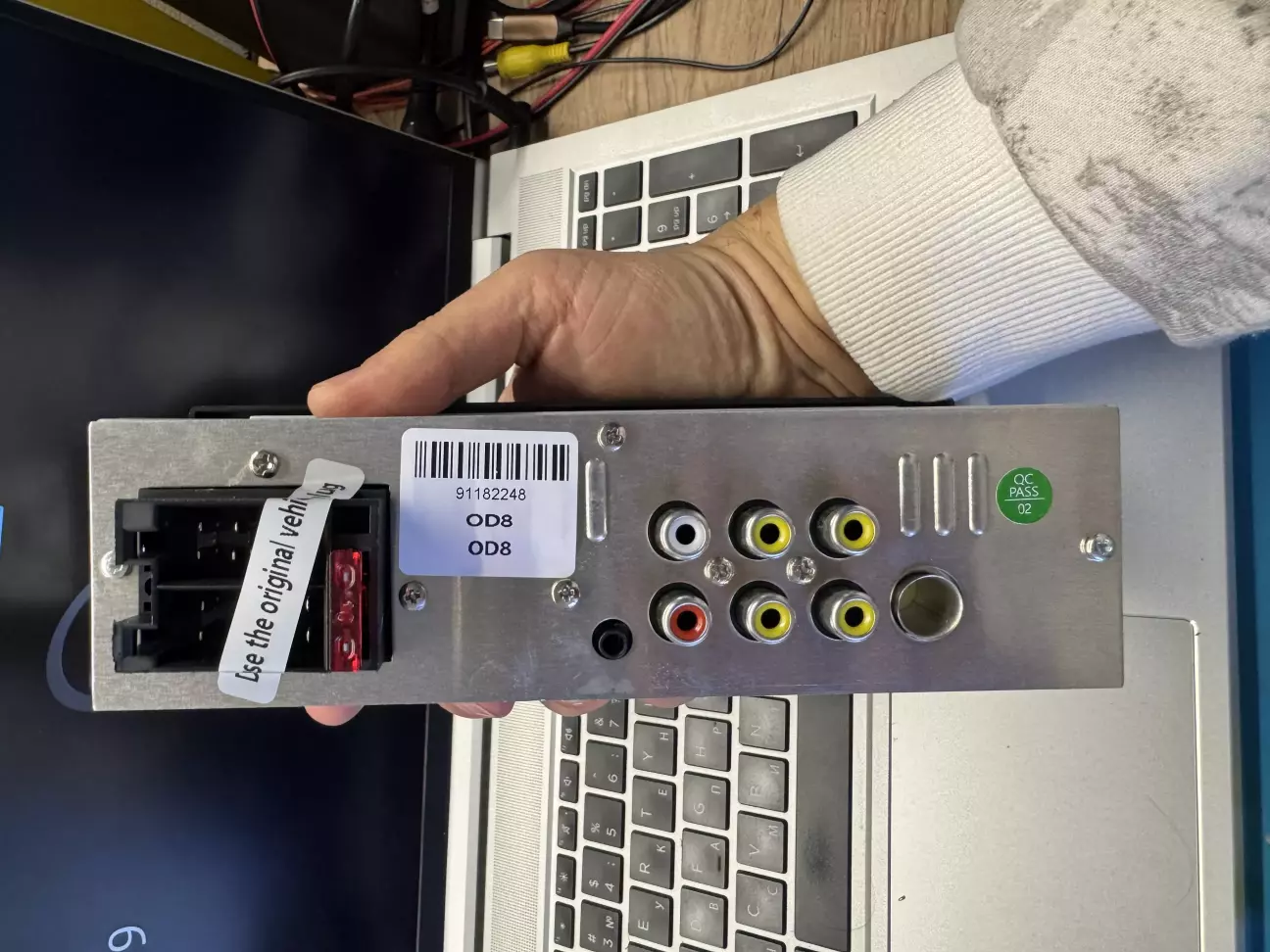

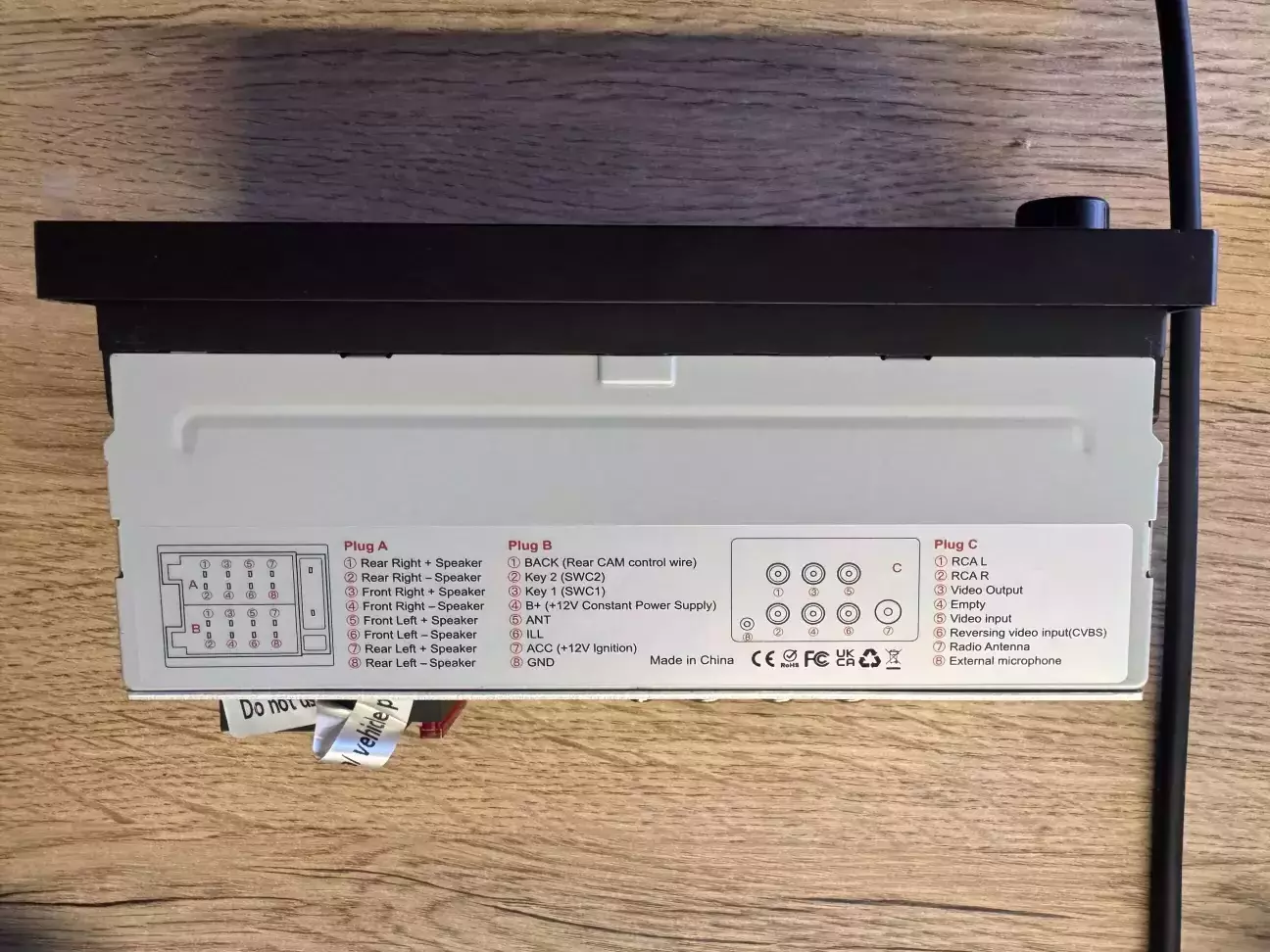

Лінійні виходи, вхід на камеру, ISO колодка і все.

Схема/інструкція на горі.

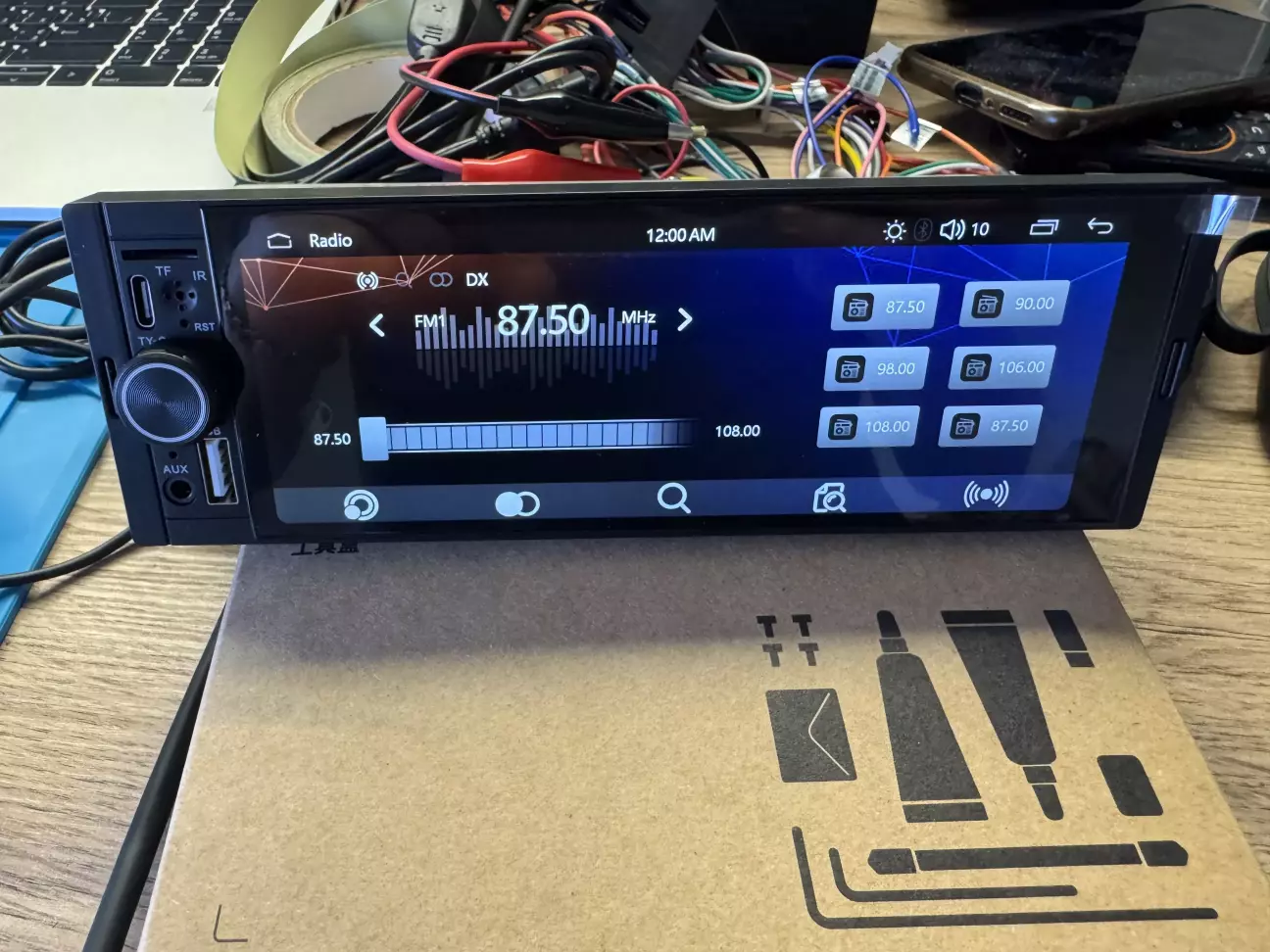

Ввімкнули, працює

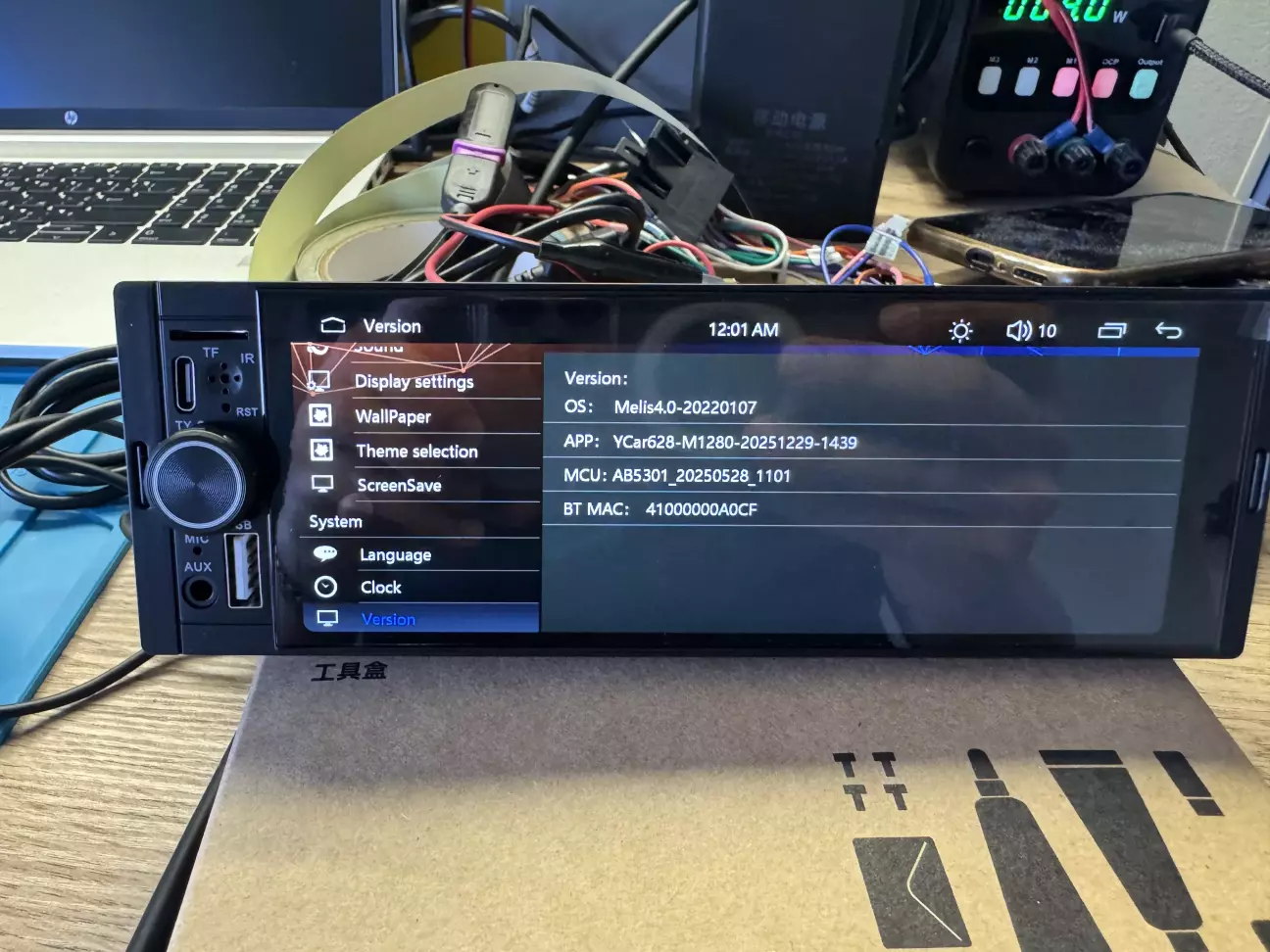

Яка версія Android? Та ніяка.

Розбираємо.

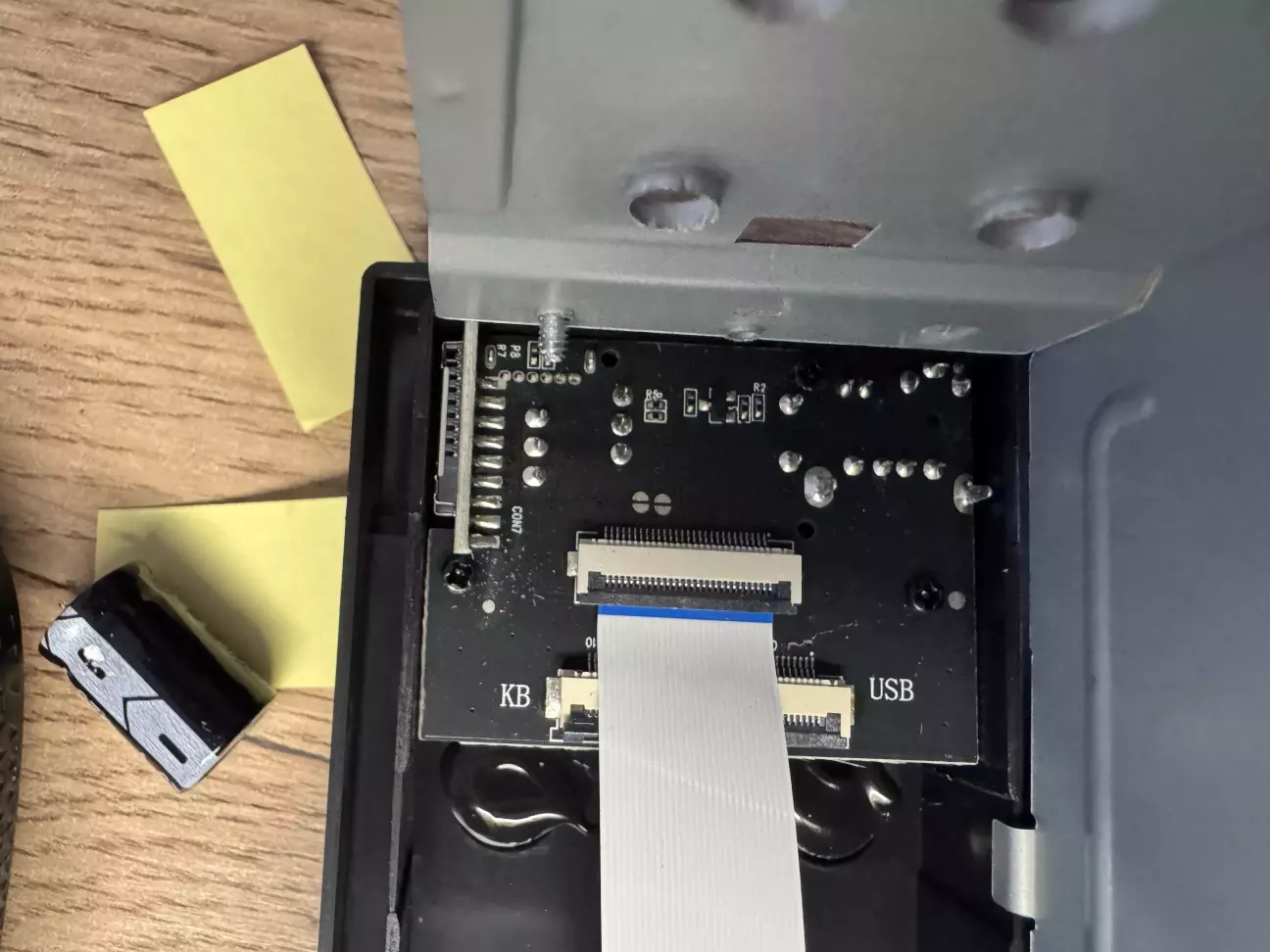

Панелька з SD картою та USB, хоча виведено і Type C, все це USB 2.0

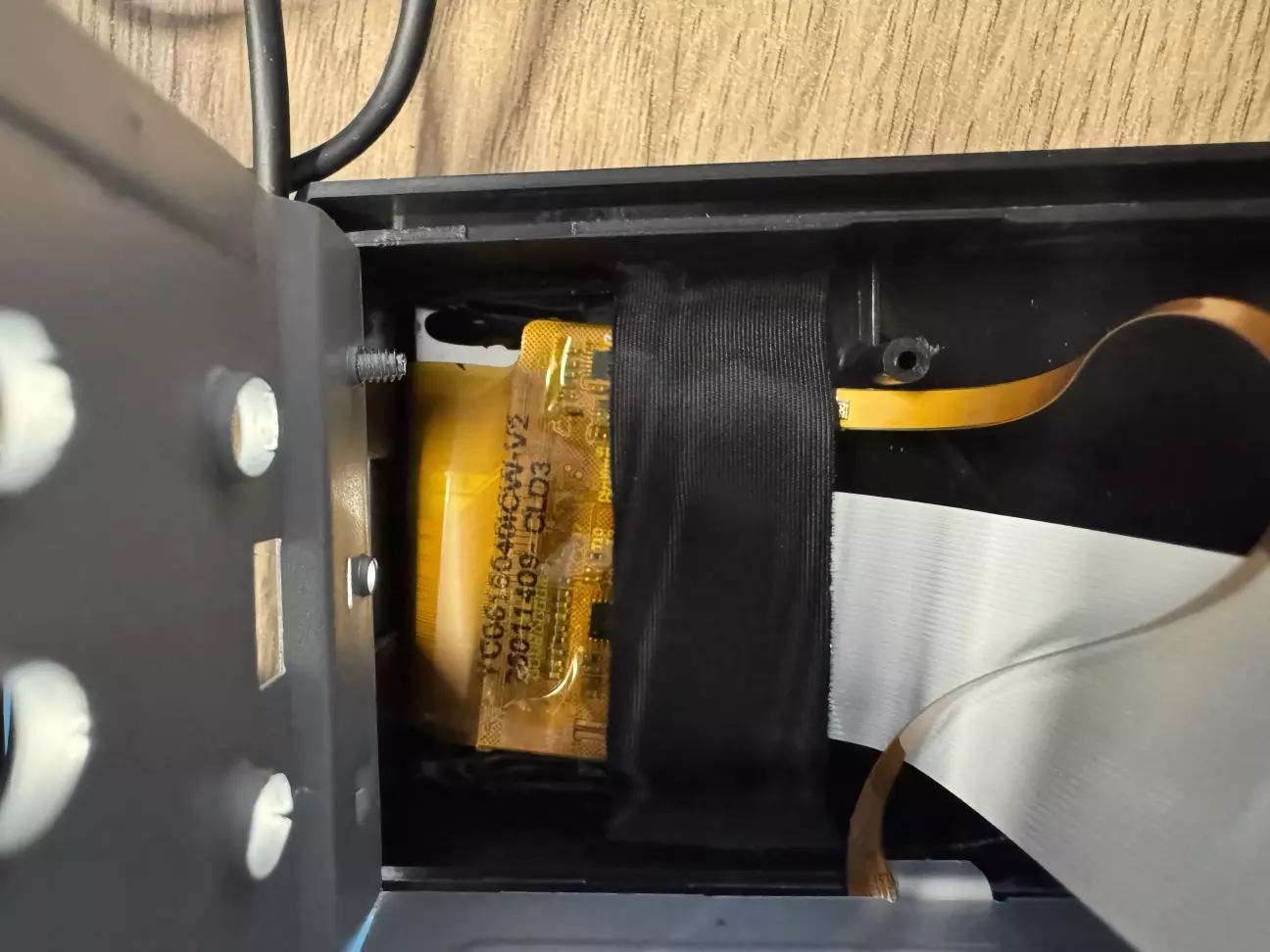

Дисплейний модуль

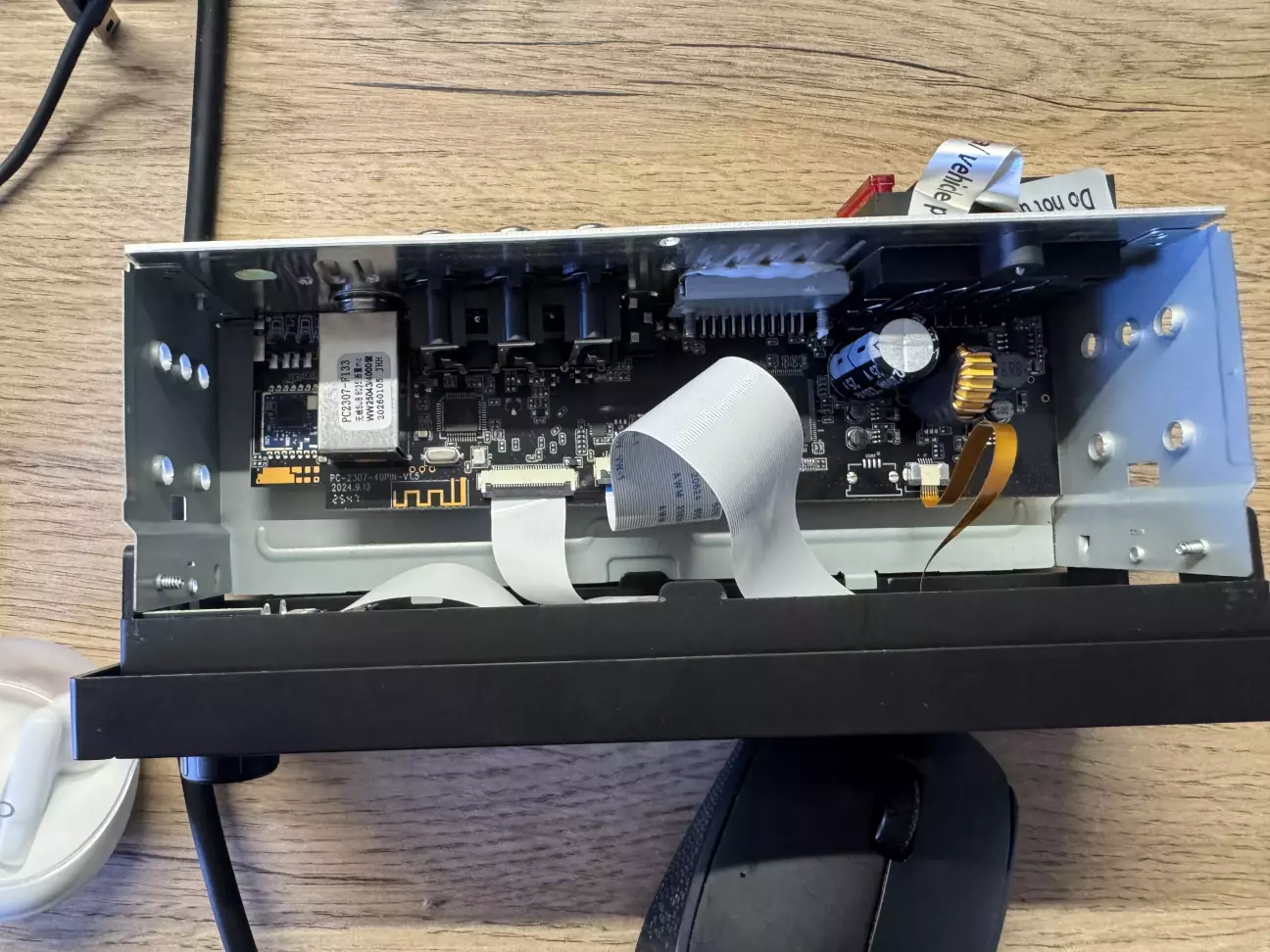

Якість збірки викликає питання, товщина пластини охолодження в цілому теж, але за рахунок корпусу - має вистачити. Мосфет притягнутий гвинтами - це добре.

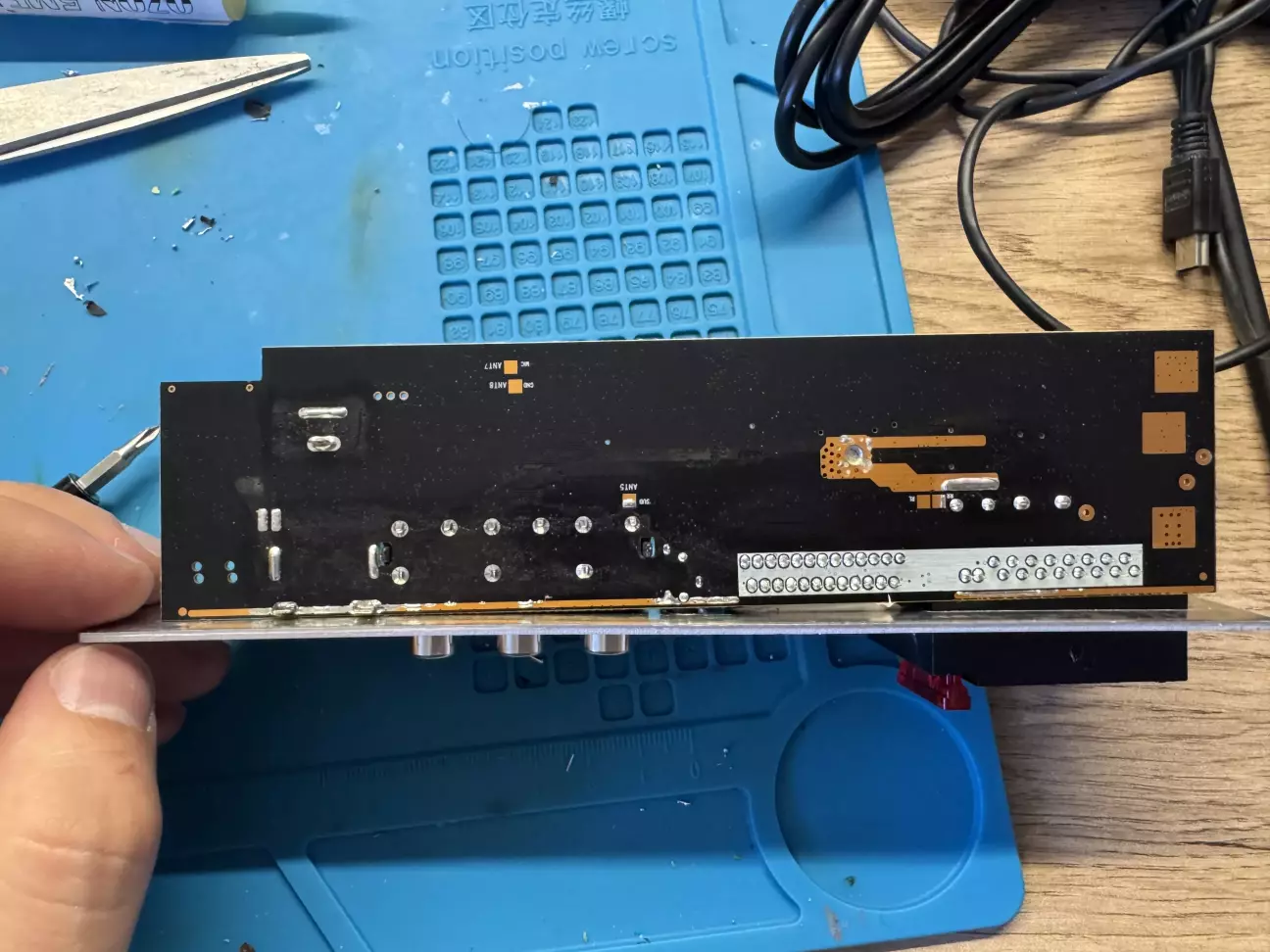

Плата прикручена з деформацією

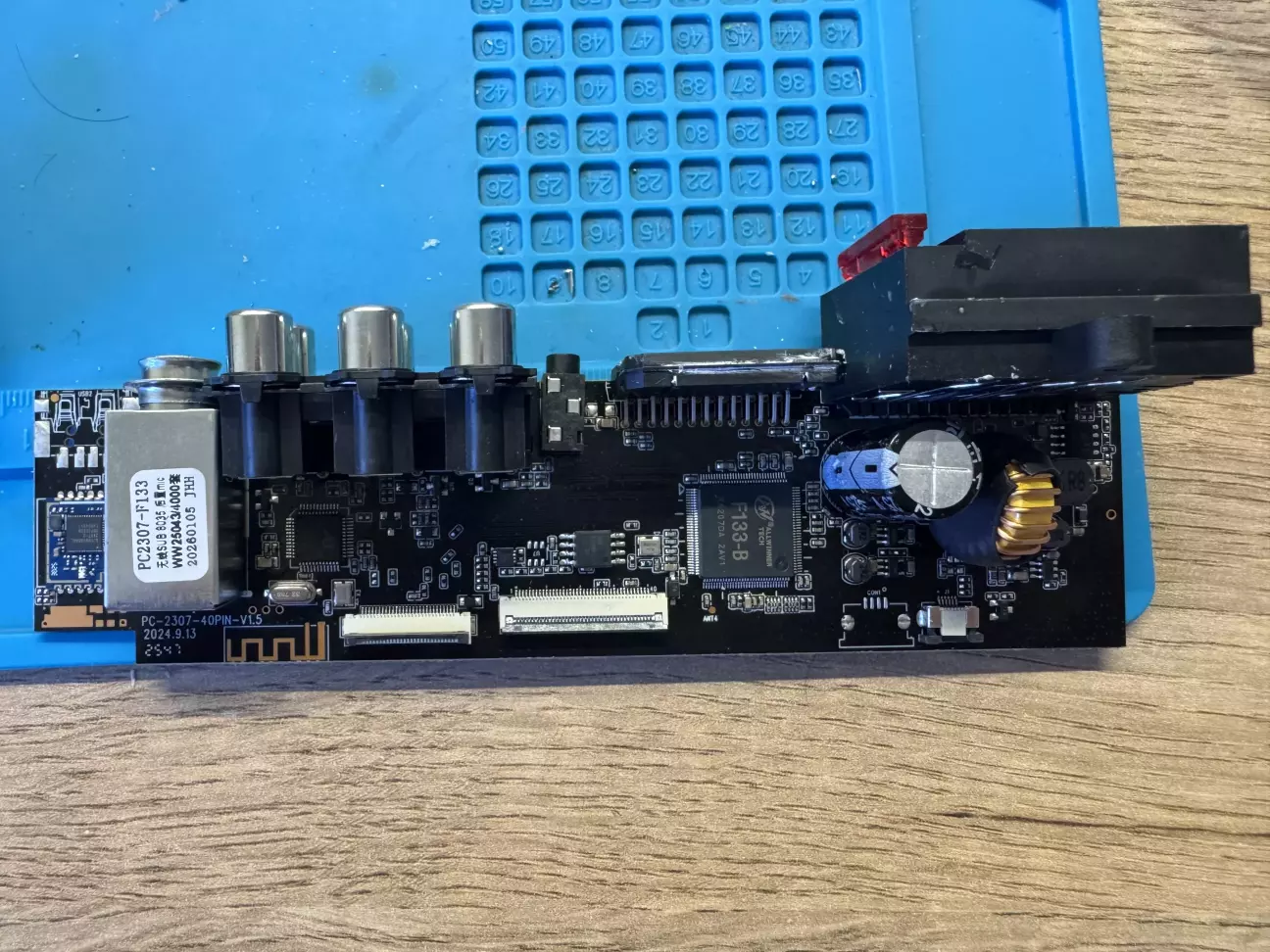

Зняли все зайве, роздивляємось

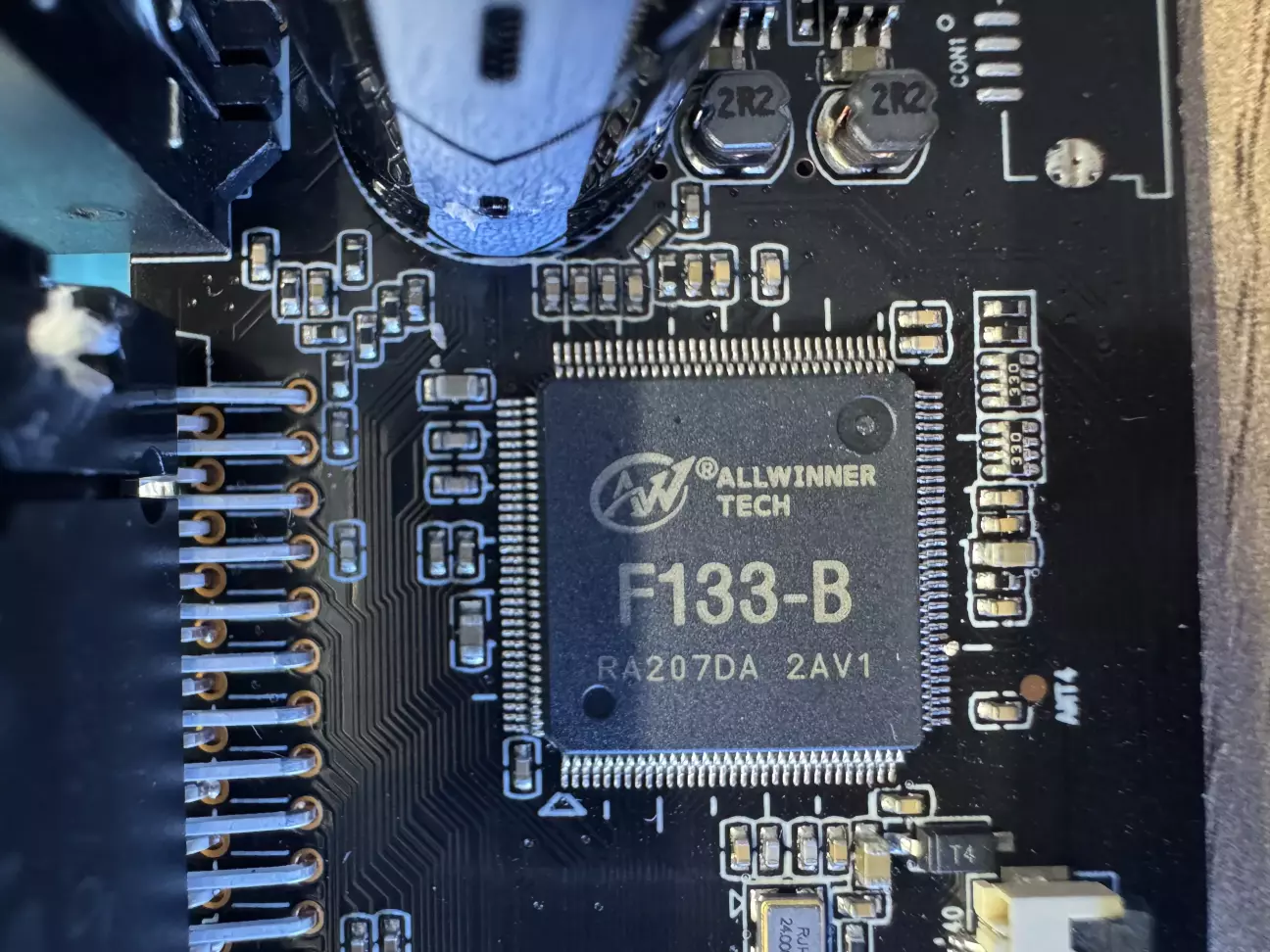

Процесор Allwinner F133. Ну він є

Цю мікросхему на швидку ідентифікувати не вдалося

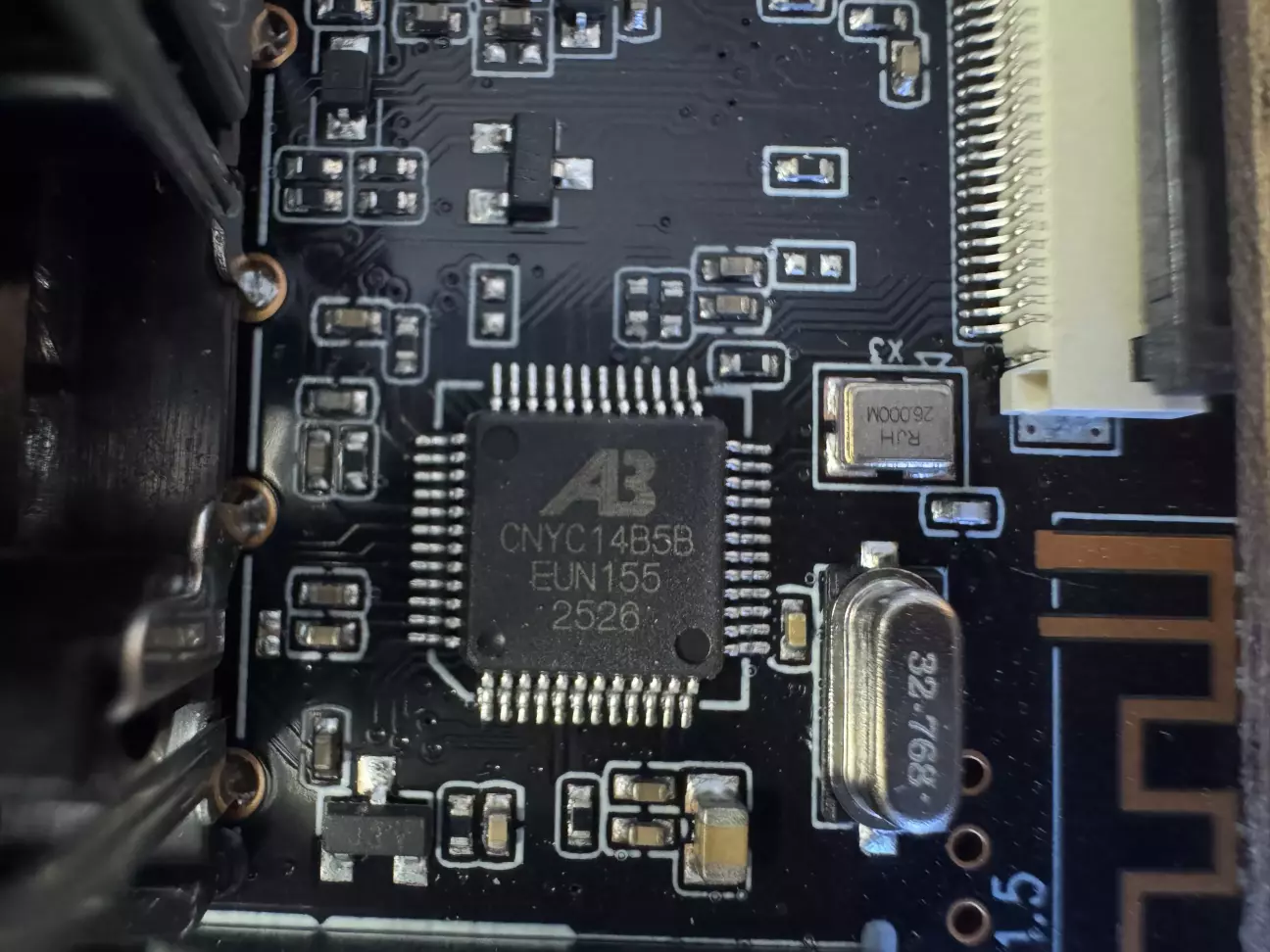

Мікроконтолер (MCU)

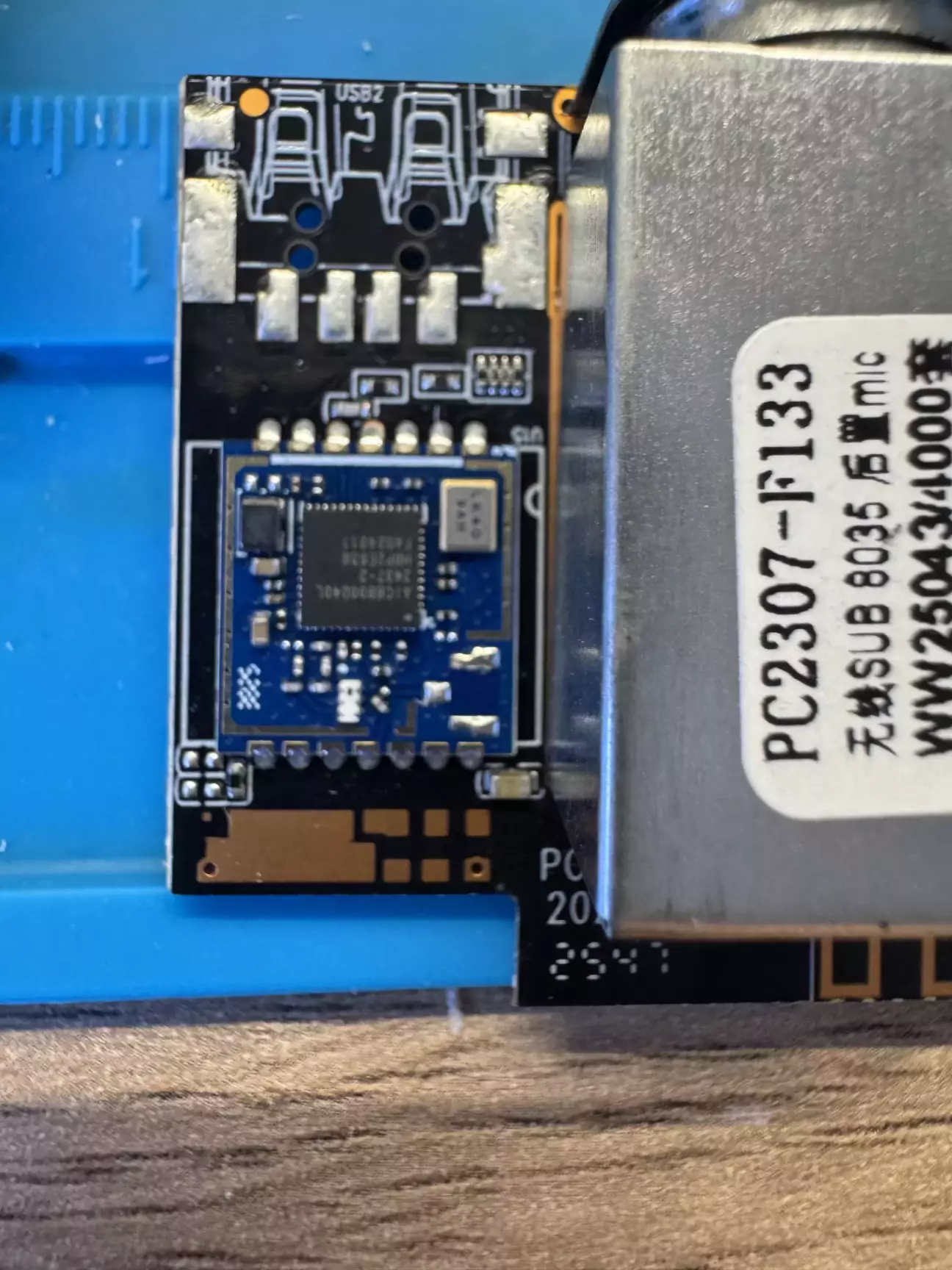

Bluetooth окремою платкою, WiFi не завезено, як i LTE

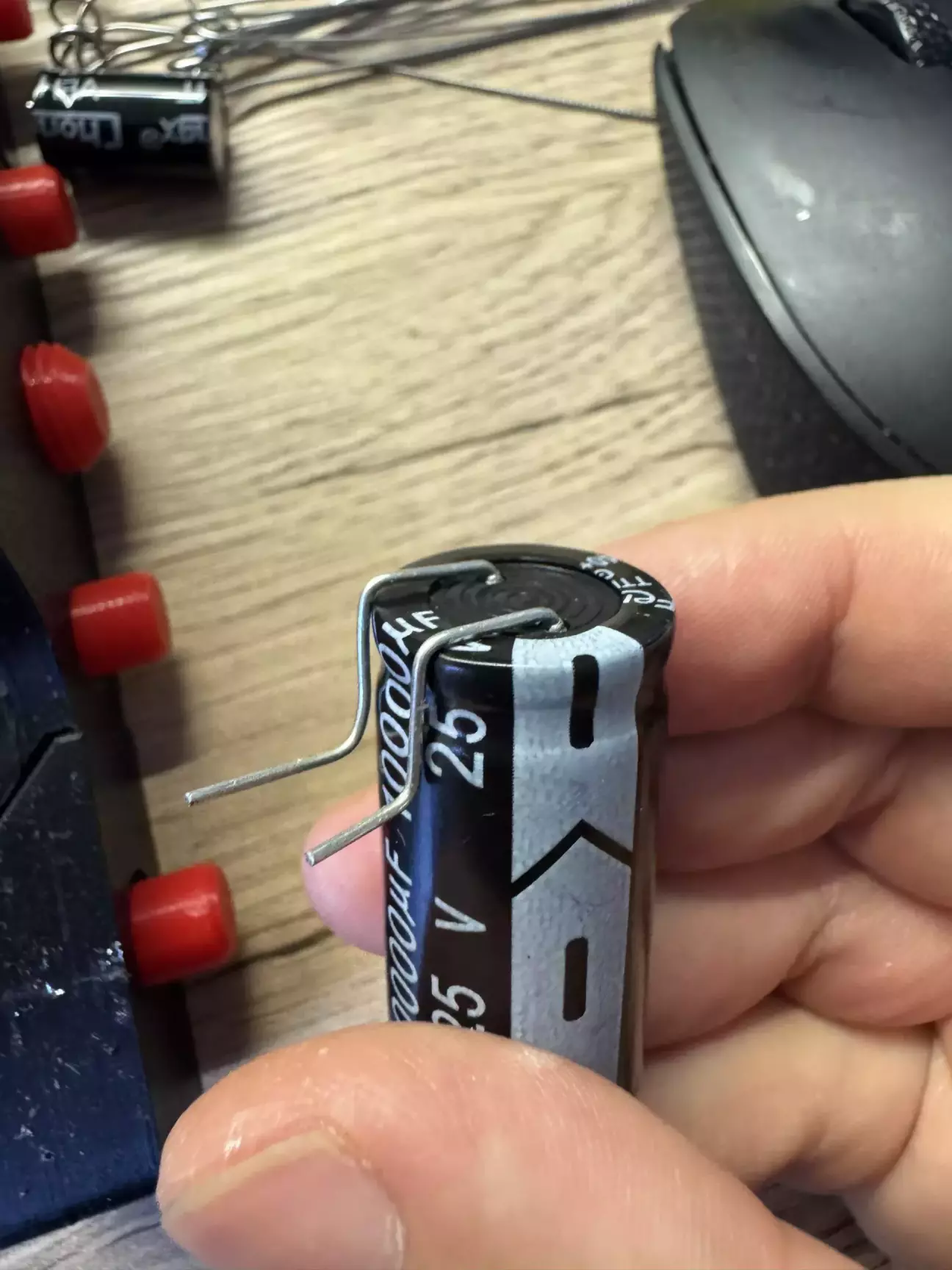

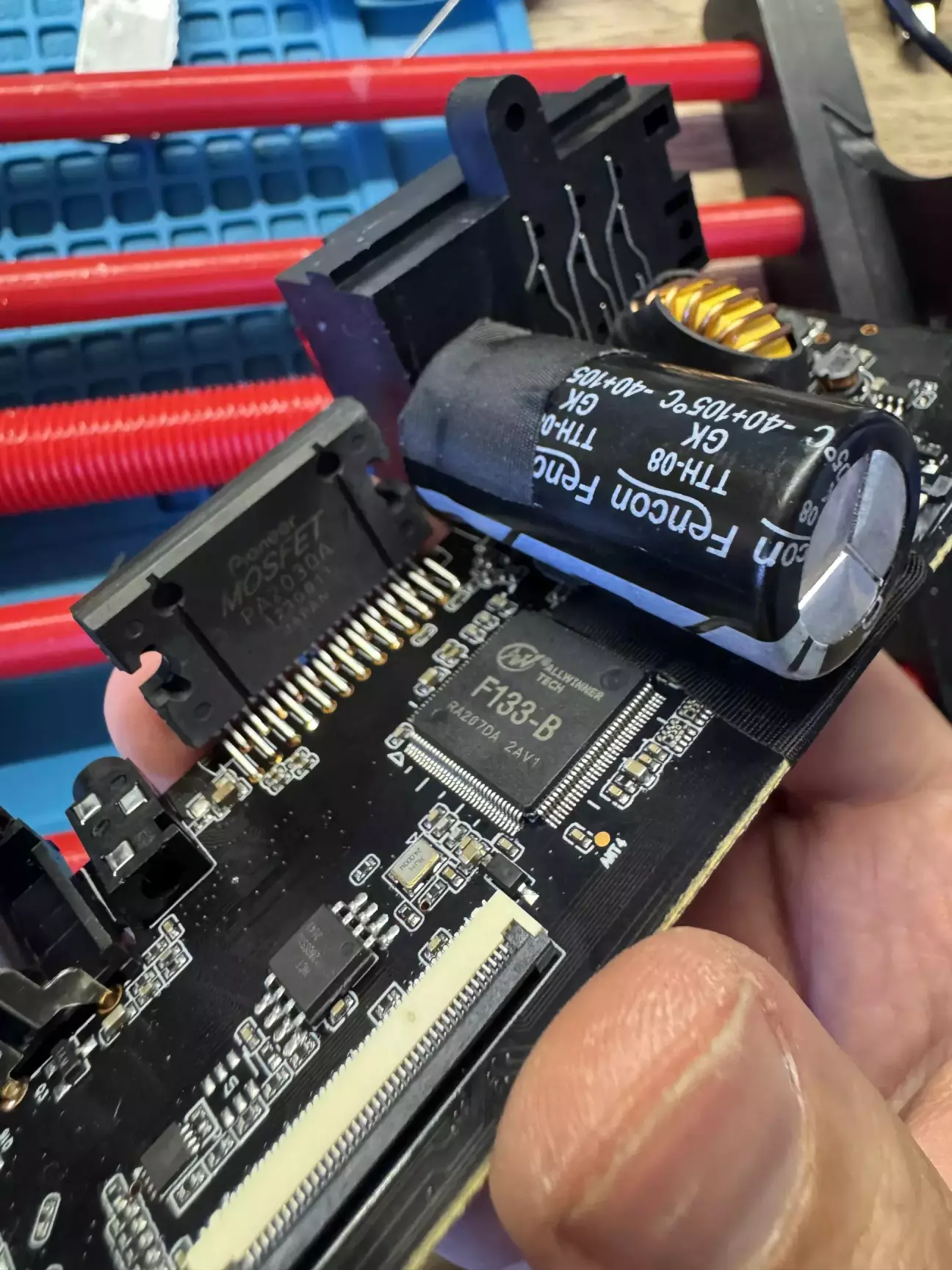

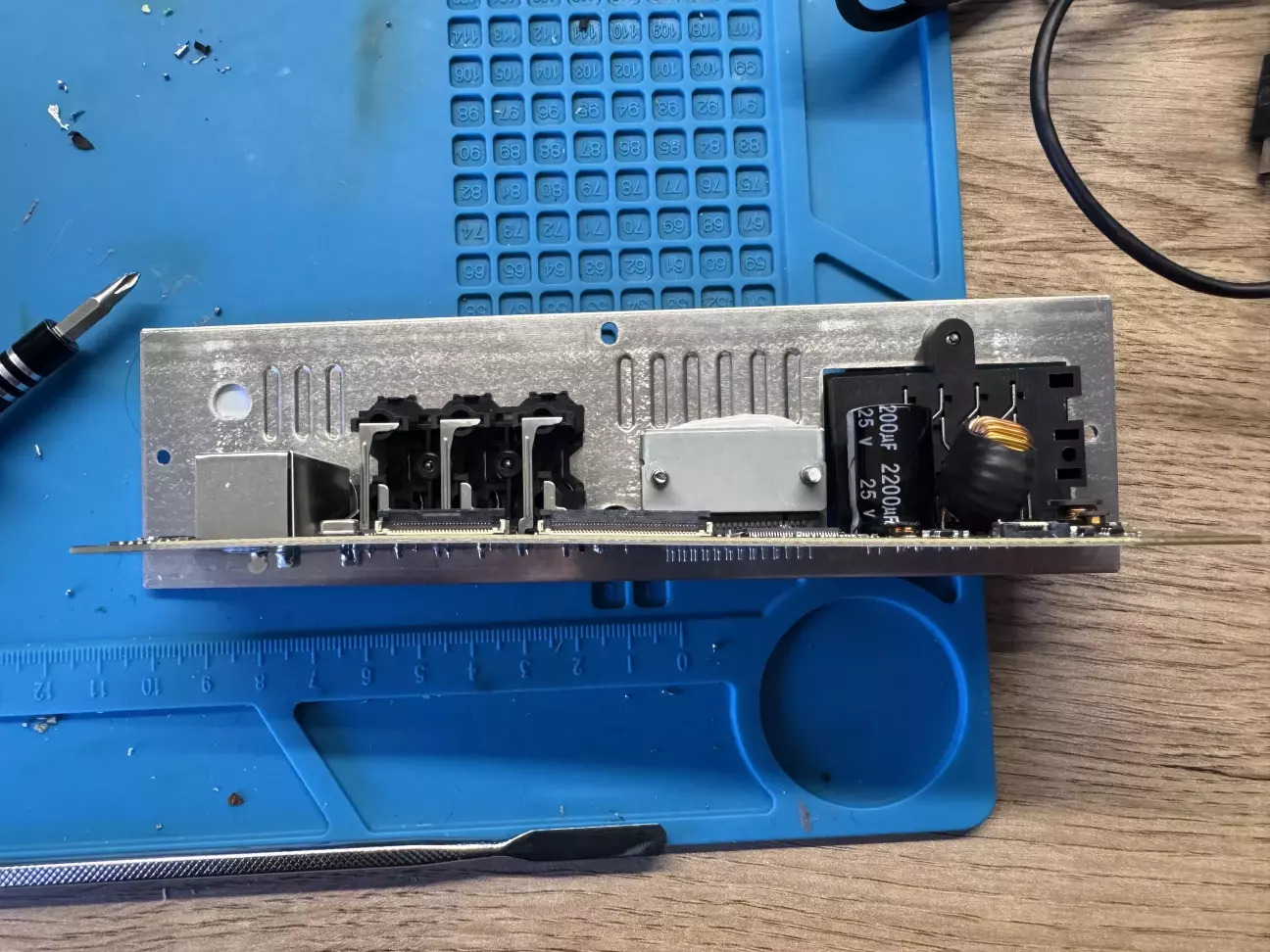

Висмикую 2200мкФ конденсатор, впиховую 10000, зігнувши ніжки ось так.

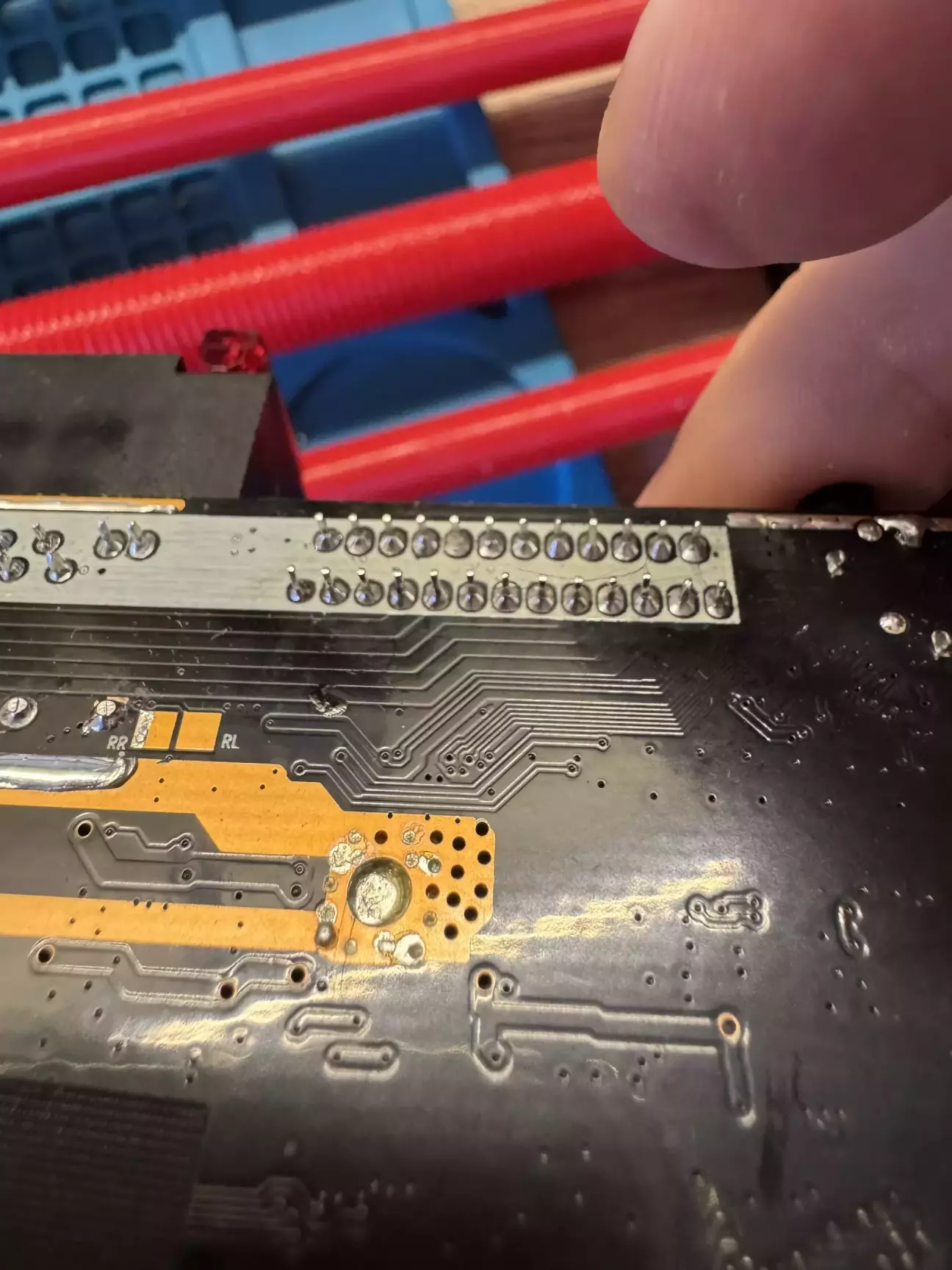

Якість пайки багатоніжки

Звісно, багатоніжка то є Pioneer PA2030A

Зібрали,  намагався все впихнути без перекосів, в основному вийшло. Тестуємо. Найбільше боявся, що доведеться розбирати і шукати де невистачає напруги щоби зняти mute, але пощастило :)

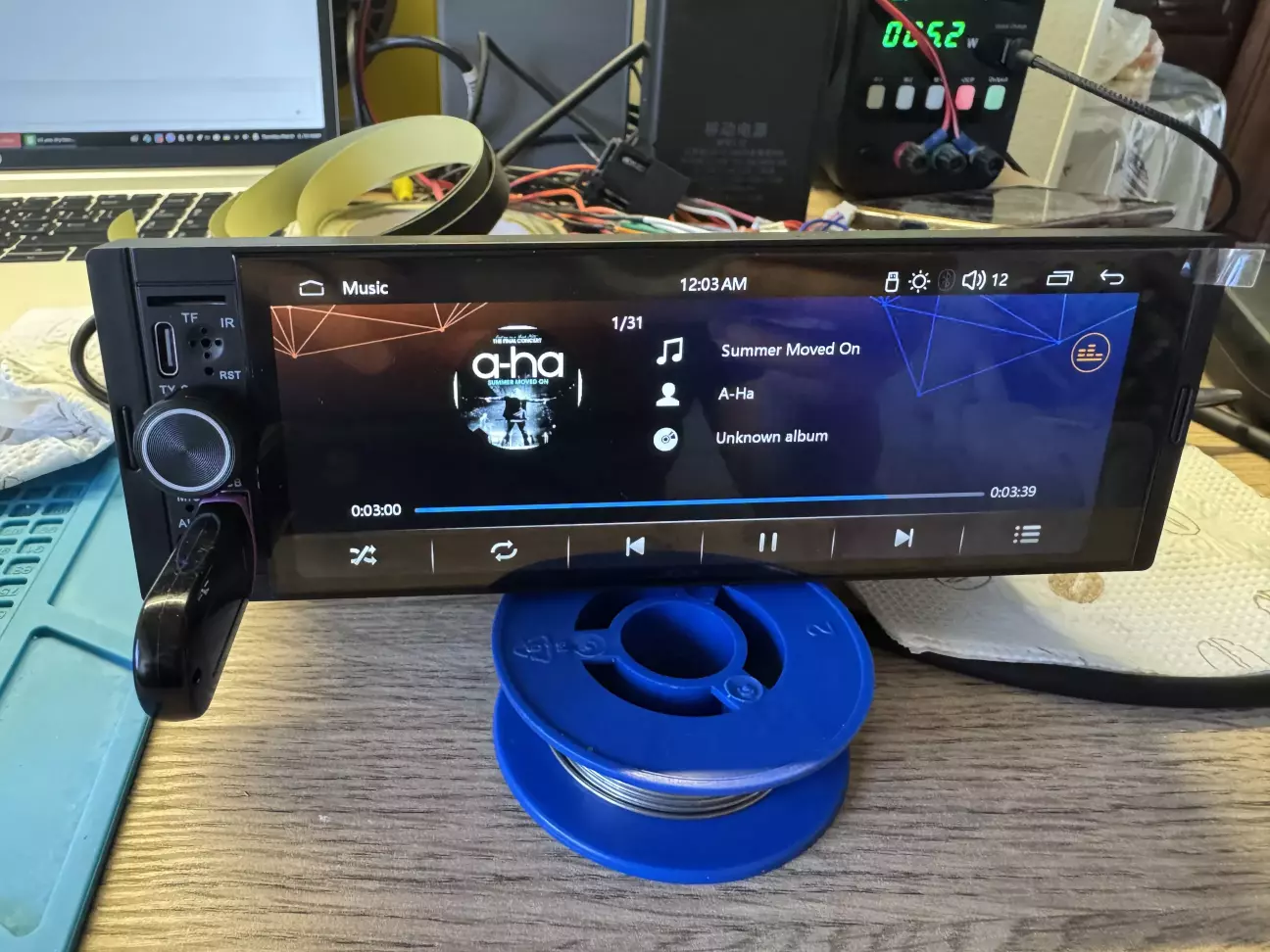

Музика грає.

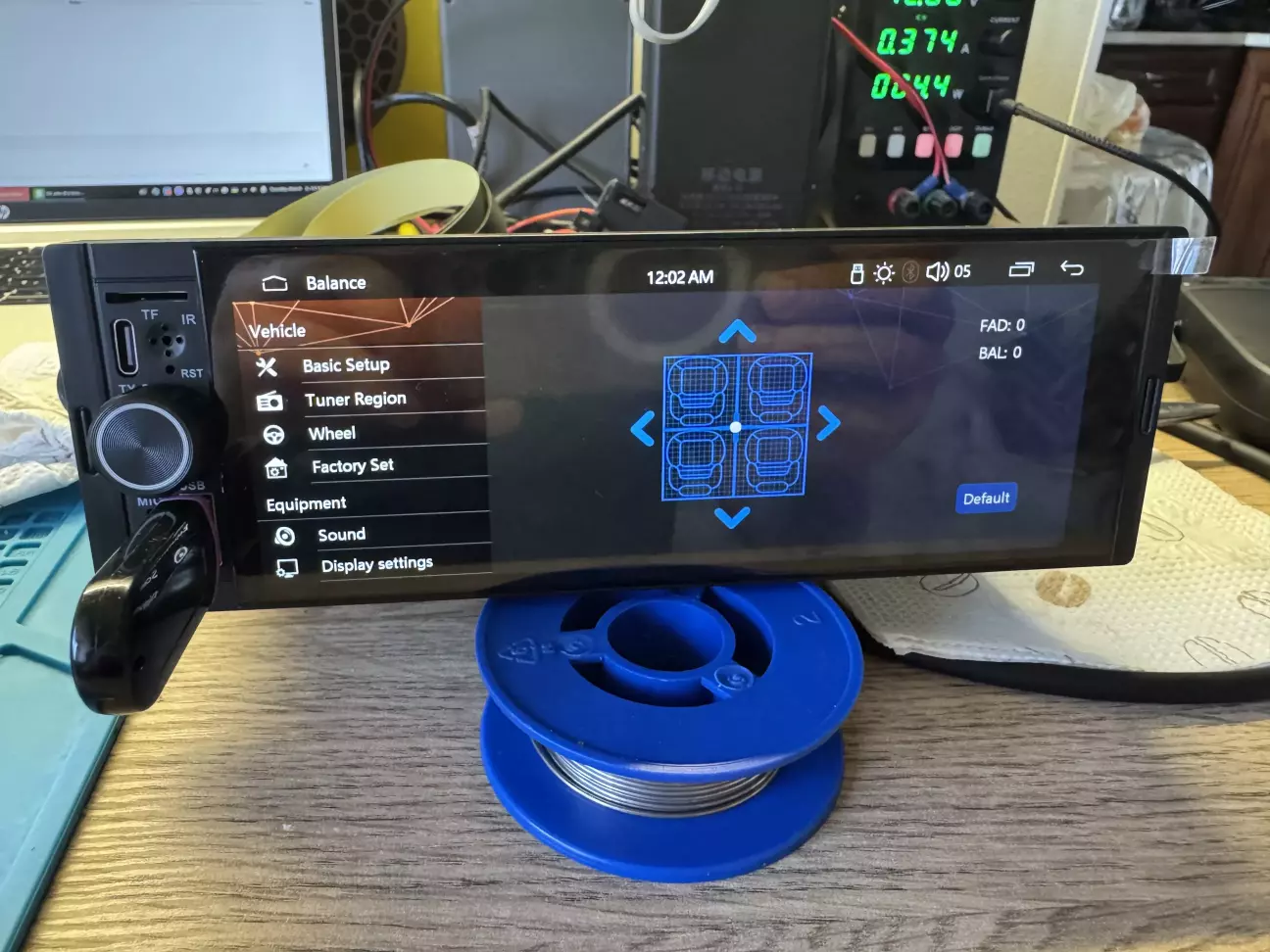

Еквалайзер працює.


Камера і АА/CarPlay працюють, звук поправили, що іще треба?


Ціна пристрою близько 1600 грн. Моя робота з матеріалами тут +125%.


Хочете собі подібне? На Алі є з енкодером і без - купувалось туть.


Не забудьте тільки потім мені прислати чи самостійно підсилювач поміняти. Буде грати — пристрій рівно на свої гроші. Після переробки звук буде нормальним.

22 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Я їжджу на Ford Fiesta (Mk V)
От ви ставите той великий конденсатор, а чи не перегорить запобіжник на магнітолі при першому підключенні від такої ємності?
05 березня 19:48
Я їжджу на Nissan X-Trail IV
Kotofeev
От ви ставите той великий конденсатор, а чи не перегорить запобіжник на магнітолі при першому підключенні від такої ємності?
Kotofeev, а класне питання, насправді. Поїхали розбиратися.

Магнітола (саме ця) має запобіжник в 10А. Проблема в тому, що при запуску конденсатор заряджається швидко, відповідно струм зарядки може бути зависокий. Далі коли конденсатор заряджений, то це не страшно хоч там 1 Фарад буде.

Якщо я буду сильно занудним і махатиму формулами, то ми дорахуємось що для 10000мкФ при 14 вольтах достатньо запобіжника в 4-5А щоби то витримати. Насправді 2А буде на межі, а ми беремо з запасом. Але перед ним ще ж стоїть індуктивність, котра згладжує пульсації і якщо закопатися в нудні формули ще глибше то виявиться що в даному конкретному пристрої спалити цим щось не реально взагалі.

Останній аргумент: в топ комплектаціях одних і тих же пристроїв стоїть якраз ємність на 10000мкФ.
2
05 березня 20:58
Я їжджу на Ford Fiesta (Mk V)
yuzo
Kotofeev, а класне питання, насправді. Поїхали розбиратися.Магнітола (саме ця) має запобіжник в 10А. Проблема в тому, що при запуску конденсатор заряджається швидко, відповідно струм зарядки може бути зависокий. Далі коли конденсатор заряджений, то це не страшно хоч там 1 Фарад буде.Якщо я буду сильно занудним і махатиму формулами, то ми дорахуємось що для 10000мкФ при 14 вольтах достатньо запобіжника в 4-5А щоби то витримати. Насправді 2А буде на межі, а ми беремо з запасом. Але перед ним ще ж стоїть індуктивність, котра згладжує пульсації і якщо закопатися в нудні формули ще глибше то виявиться що в даному конкретному пристрої спалити цим щось не реально взагалі.Останній аргумент: в топ комплектаціях одних і тих же пристроїв стоїть якраз ємність на 10000мкФ.
yuzo, а, я і не звернув увагу, що там спочатку дросель встановлено. Ну, тоді да, дросель має стримати струм в пеші декілька мс.
06 березня 11:04
Я їжджу на Volkswagen Passat B5
Ну в межах 100$ загалом якщо бюджет не дозволяє більше то цілком собі має право на життя
1
05 березня 14:26
Я їжджу на KIA Sportage (3G)
замість простої магнітоли 1Din, в принципі норм варіант. Якщо брати до уваги усі зроблені покращення.
2
05 березня 14:10
Я їжджу на Nissan X-Trail IV
Bal-3
замість простої магнітоли 1Din, в принципі норм варіант. Якщо брати до уваги усі зроблені покращення.
Bal-3, саме так, якщо не очікувати щось видатне + АА чи карплей - цілком життєздатний варіант, хоча я і не в захваті від такого.
05 березня 14:18
Без коліс :(
Bal-3
замість простої магнітоли 1Din, в принципі норм варіант. Якщо брати до уваги усі зроблені покращення.
Bal-3, абсолютно да. Устройство мое, куплен старый Ниссан девушке учится водить, стояла обычная Сони, нужна была камера для страховки заднего бампера без кучи переделок. Попалось это, ради шутки куплена с беспроводным аа/кп, а оно еще и работает, еще и без глюков ВООБЩЕ. А шо еще надо? Вейз про камеры говорит, спотифай играет, камера есть :)
1
3
05 березня 14:25
Без коліс :(
yuzo
Maximko7, звук уже теж є :)
yuzo, отдельный коммент по звуку. Это какая-то магия. В круг установлены voice d62x (перед двери, зад полка). Понятно, не топ, но лучше штатных несчастных. Без переделки звук был … как бы слышно, что колонки что-то могут, включаешь лоуд, чуть больше середины громкости и капец. Пердит, хрипит и тд. Так как есть такая же, только без крутилки громкости, была возможность сравнить до и после. Так вот разница колоссальная, звук стал реально приятный. Я не супер меломан, но все же что-то да слышу и видя какой результат, наверное и х2 дал бы за сию доработку. Огромное СПАСИБО!)
1
08 березня 00:45
Без коліс :(
Crash
Maximko7, і як, ця переробка була варта тих грошей, чи можна було слухати як було з коробки?
Crash, слушать можно было и из коробки, то ж дело такое. Для меня однозначно стоит, я не меломан, но стало сильно приятнее и теперь просто нормально играет музыка, а не звук с пластиковых компьютерных колонок с 2005 года ))) переделкой доволен. У меня а4б9 еще с бенгом..есть коварные мысли тоже Юре голову отправить и подумать, шо таки там можно покрутить ))

п.с динамики в круг - voice d62x на штатных проводах на авто, где стоит мафон с поста
2
08 березня 00:47
Я їжджу на Audi S6 (C4)
Еквалайзер на чому зібраний? Чи в самому проці він, на радіо теж є еквалайзер?
05 березня 13:11
Я їжджу на Nissan X-Trail IV
eduardbortnik
Еквалайзер на чому зібраний? Чи в самому проці він, на радіо теж є еквалайзер?
eduardbortnik, я би сказав на гівні і палках :) А якщо серйозно: або в процесорі, або ота мікруха, котру я не ідентифікував.
05 березня 13:23
Я їжджу на Audi S6 (C4)
yuzo
eduardbortnik, я би сказав на гівні і палках :) А якщо серйозно: або в процесорі, або ота мікруха, котру я не ідентифікував.
yuzo, у них переважно все так, вроді з вигляду норм, а по якості гівно, всеодно мій піонер кращий по звуку😉
05 березня 20:59
Я їжджу на Nissan X-Trail IV
eduardbortnik
yuzo, у них переважно все так, вроді з вигляду норм, а по якості гівно, всеодно мій піонер кращий по звуку😉
eduardbortnik, цей пристрій коштував 40 з хвостиком доларів, він працює рівно на свої гроші. З моєю мікросхемою працює значно краще. Щоби було краще - треба DSP.
1
05 березня 21:47
Я їжджу на Renault Megane II
yuzo
eduardbortnik, цей пристрій коштував 40 з хвостиком доларів, він працює рівно на свої гроші. З моєю мікросхемою працює значно краще. Щоби було краще - треба DSP.
yuzo, а по штату як було? Прямо взагалі печально чи десь на рівні звичайної штатної магнітоли які ставляться з заводу?
07 березня 13:07
Я їжджу на Nissan X-Trail IV
Crash
yuzo, а по штату як було? Прямо взагалі печально чи десь на рівні звичайної штатної магнітоли які ставляться з заводу?
Crash, в кожного своє сприйняття, але штатки в основному грають трошки краще, в ваг групі - значно краще.
08 березня 08:06
Я їжджу на Renault Megane II
yuzo
Crash, в кожного своє сприйняття, але штатки в основному грають трошки краще, в ваг групі - значно краще.
yuzo, ну в простеньких штатках восновному також сьоять 7388 чи типу того, і звуку вистачає, якщо ти не меломан, тому і запитав. Звісно є круті штатки, але то вже окрема розмова
08 березня 12:11
Я їжджу на Nissan X-Trail IV
Crash
yuzo, ну в простеньких штатках восновному також сьоять 7388 чи типу того, і звуку вистачає, якщо ти не меломан, тому і запитав. Звісно є круті штатки, але то вже окрема розмова
Crash, ще не треба плутати TDA7388 (гівно) і YD7388 (гівнище). Можливо, це одне і те саме по схемотехніці, але з останнім ставлять взагалі конденсатора на 2200 і воно нічого не може взагалі.
1
08 березня 13:41
