Audi A4B6, магнітола RNS Low (BNS-5.0) в якій потрібно зробити блютуз.
Для початку треба активувати AUX. Для цього беремо сканер VCDC, ноут з програмою та підключаємось до авто.

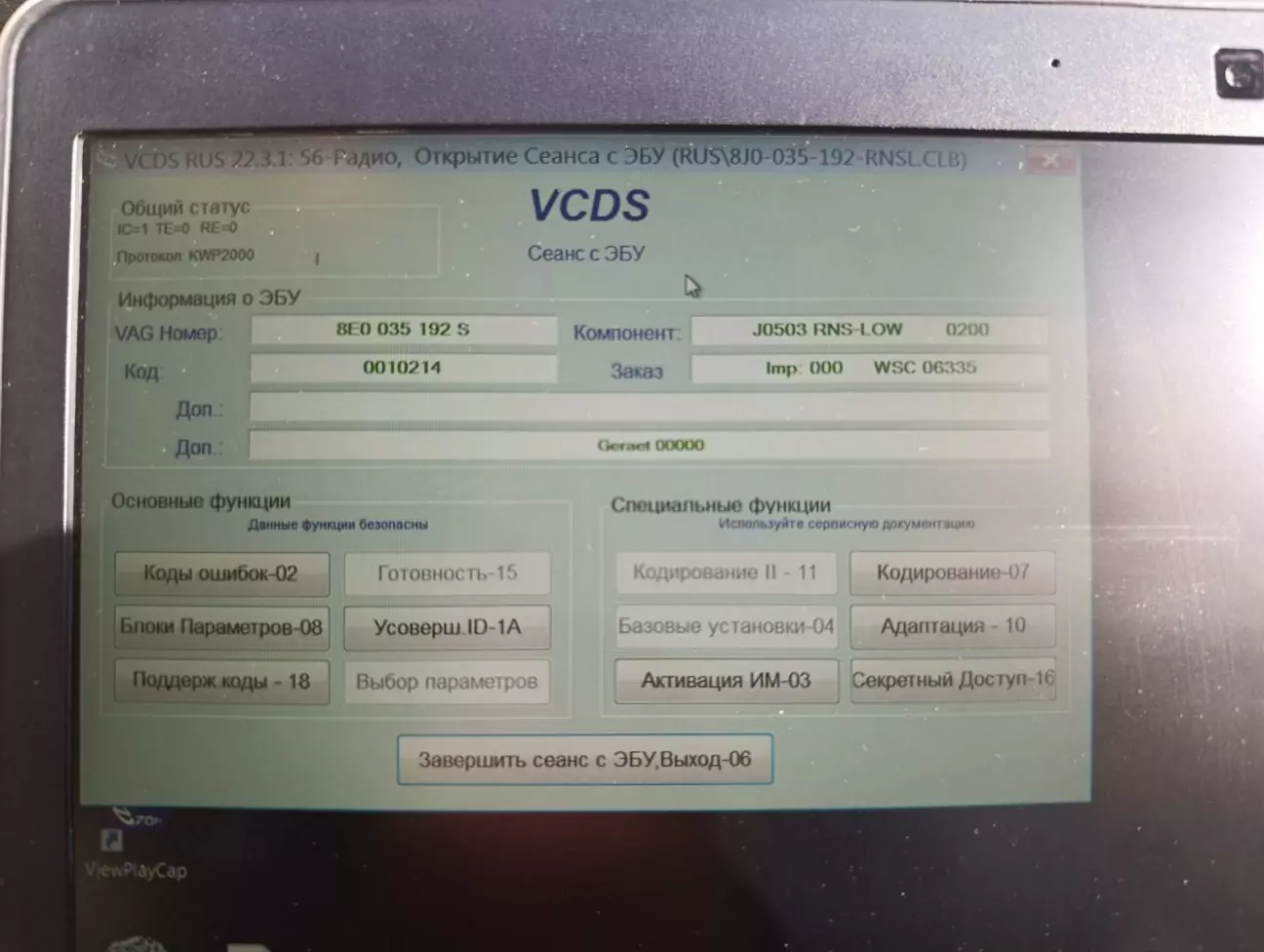

Заходимо в блок 56 - радіо.

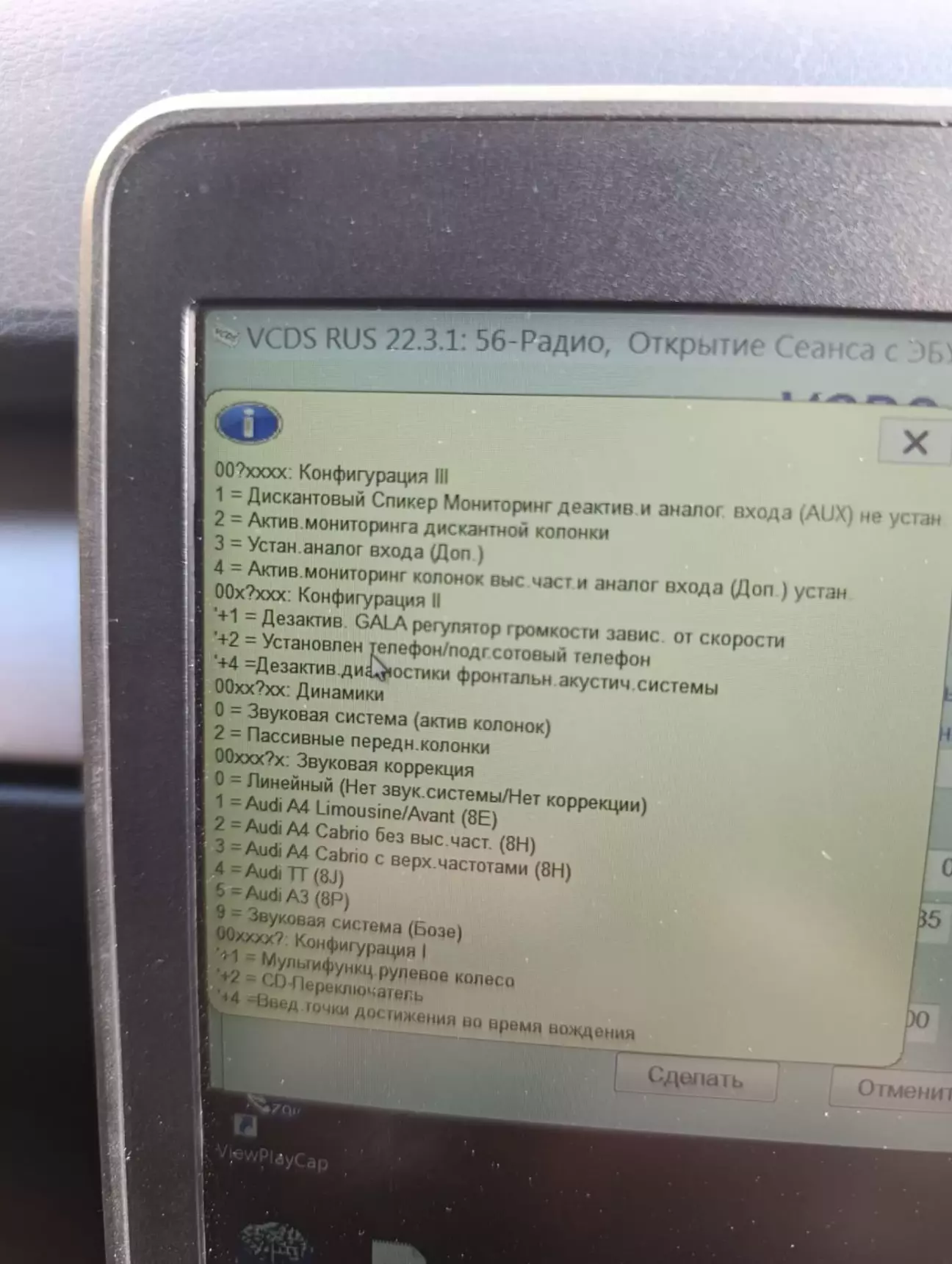

Програма сама показує яку цифру при кодуванні може поправити і що при цьому зміниться.

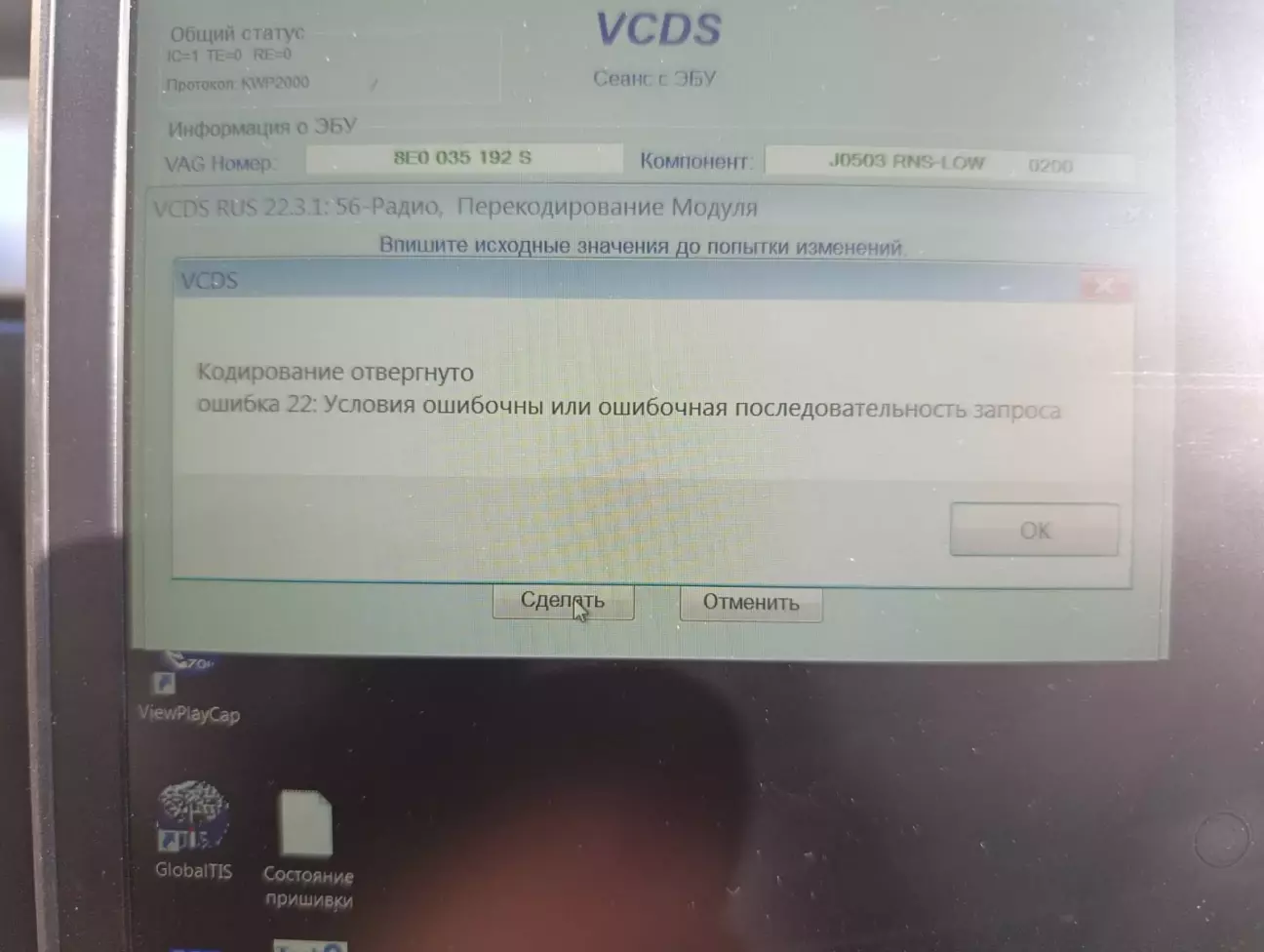

Правимо третю цифру з 1 на 3. Але программа видає помилку.
Що їй треба - не ясно. Але вийшло закодувати так: спочатку прописуємо цифру 4, зберігаємо, потім прописуємо 3, зберігаємо.
Аукс активований.
Далі знімаємо магнітолу і вдома включаємо та ставимо всередину блютуз.
Роспіновка магнітоли на кришці зверху і як виявилось цього достатньо, розибрати не треба. Все підключення можна зробити в задньому роз'ємі.

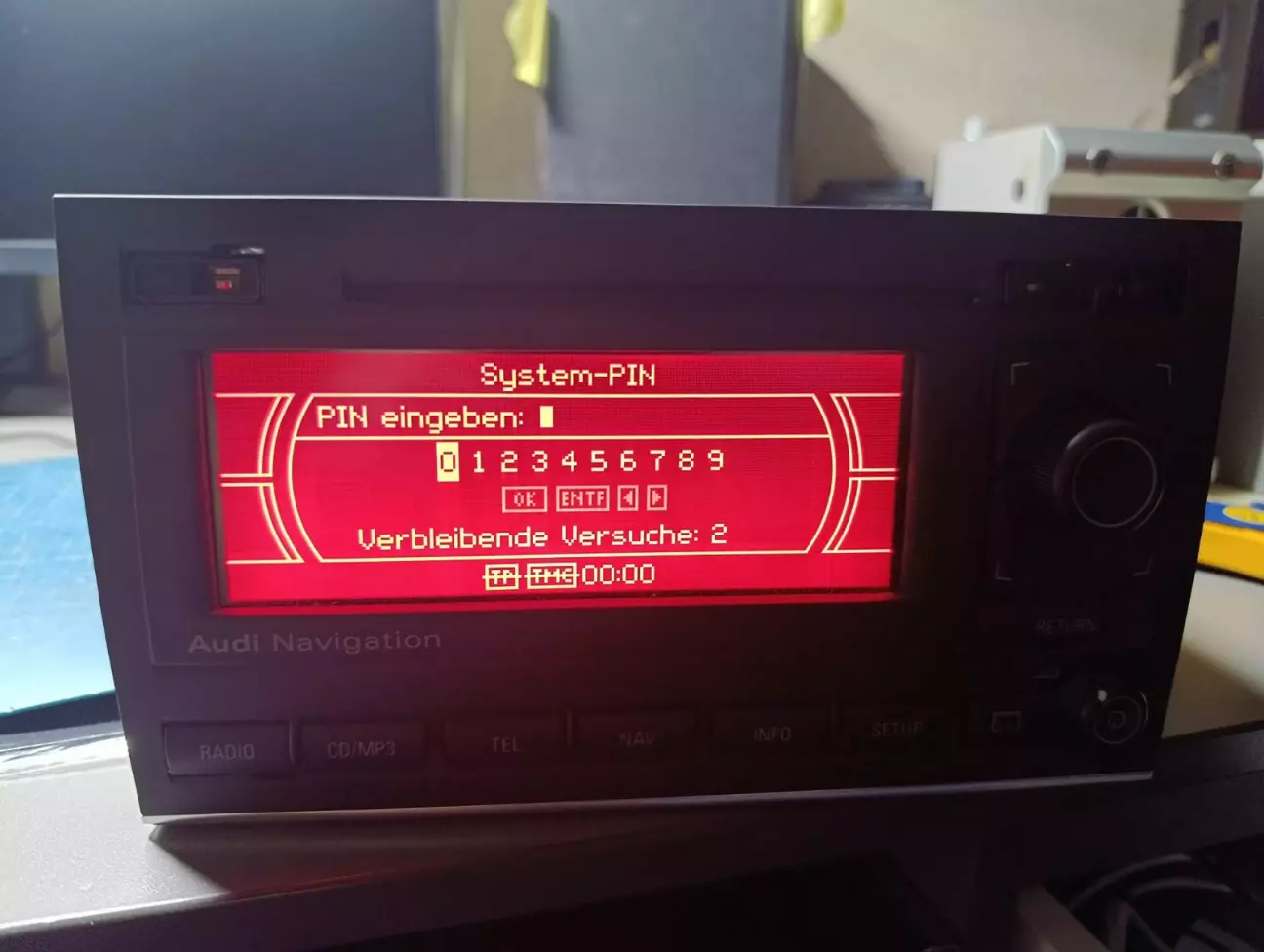

При включенні на столі магнітола просить код, якого в мене немає. Витягти код тут не так просто, можна по серійному номеру або залити флеш з відомим кодом. Цього робити не треба, бо в машині магнітола включиться і по кан шині отримає команди на запуск та код перевіряти не буде. Але якщо ви тільки придбали таку магнітолу і хочете собі встановити в авто, то краще купуйте з кодом.

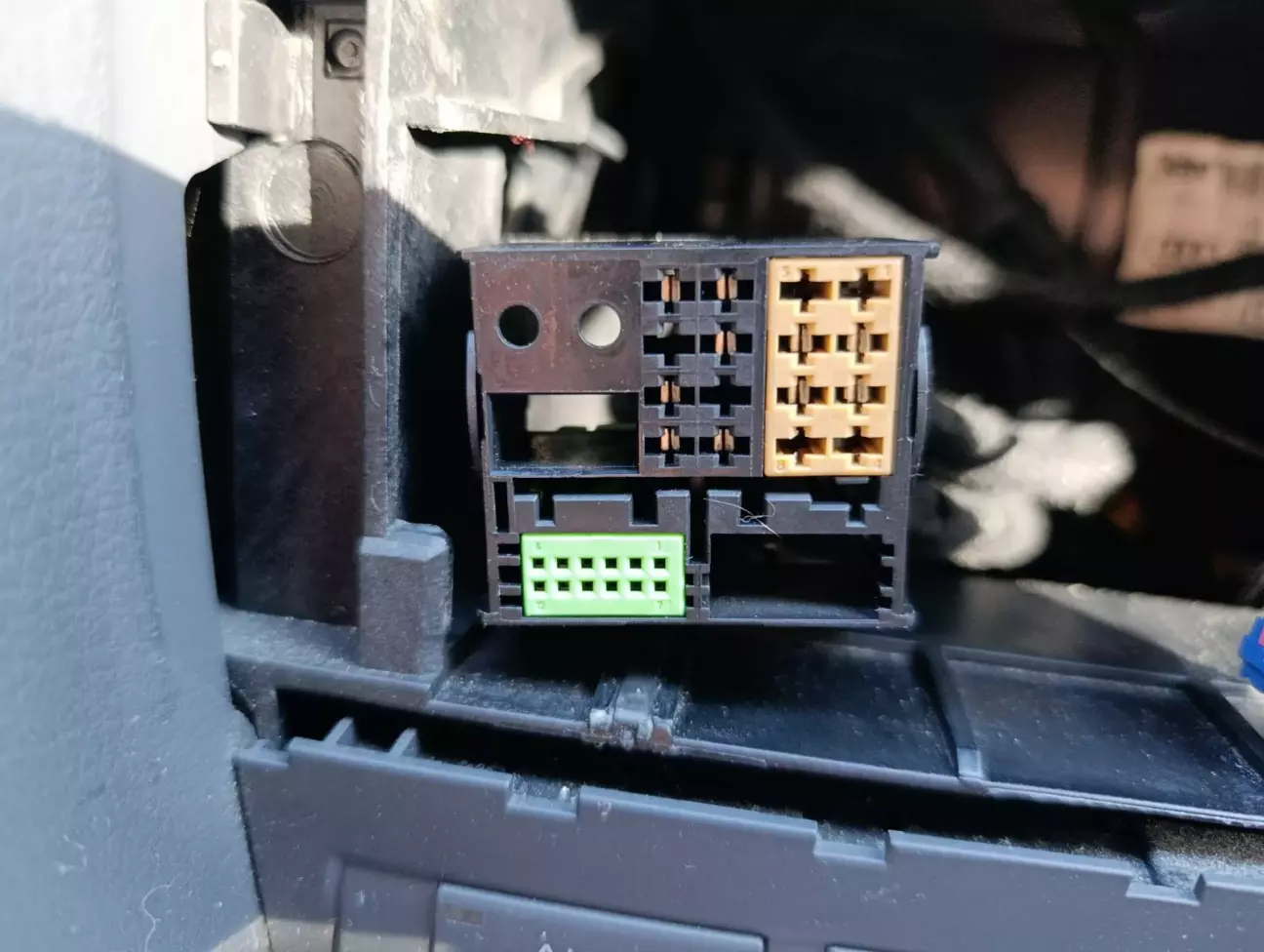

В машині стоїть сабвуфер, тому є зелена колодка в задньому роз'ємі. З неї нам нічого не треба. Все підключення буде з роз'єму, де колодки немає.
Для цього беремо роз'єм з Опеля на 12 пін (6х2) та підключаємо по наступній схемі:
ЗВУК:
ЖИВЛЕННЯ:

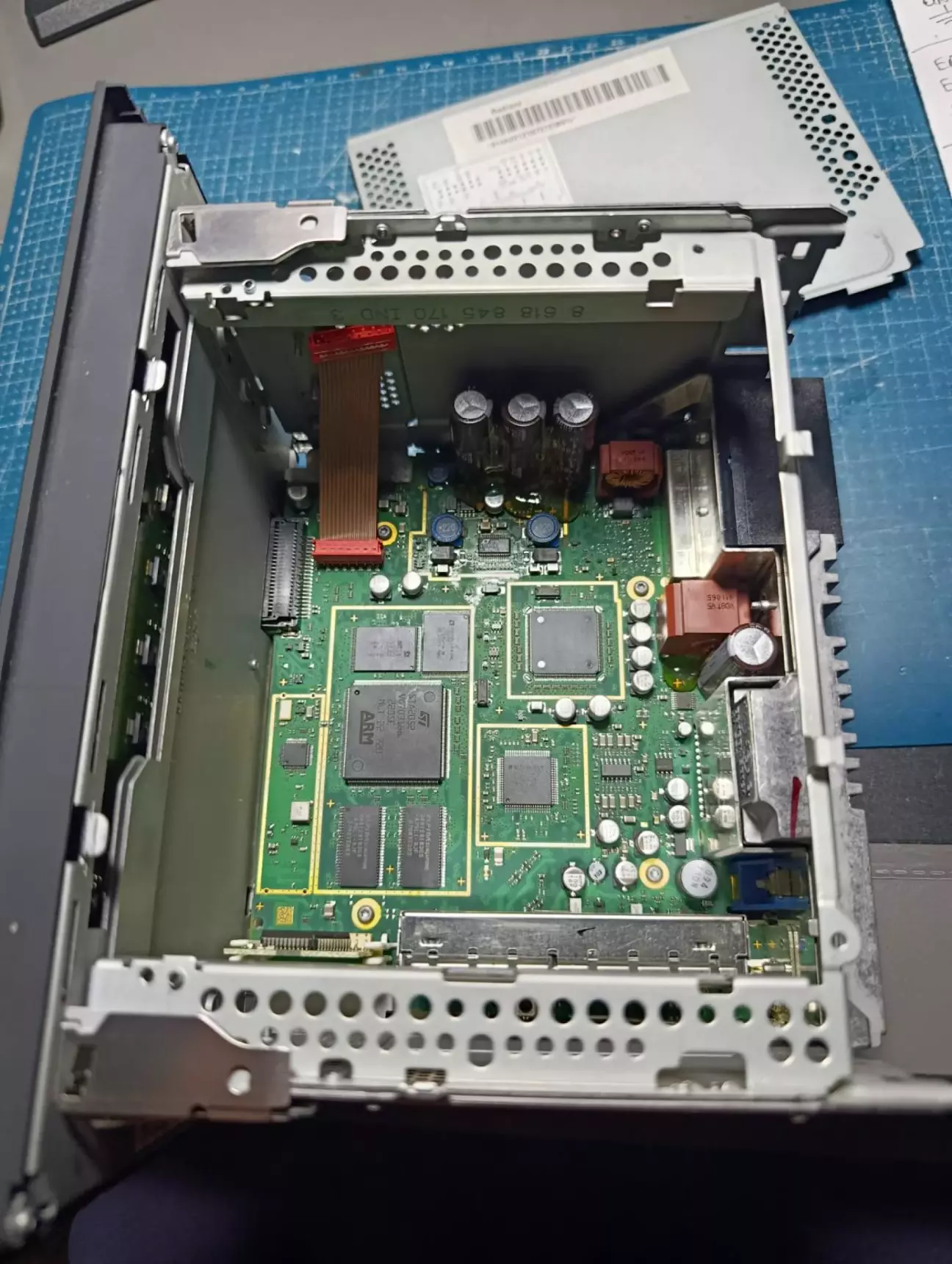

Маси на пінах відсутньої колодки немає, тому прям гарно підключити не вийде. Провід маси можна примотати до штатної коси, але не хотілось псувати проводку. Тому викрутив по бокам 6 винтів, зняв задню кришку і вкрутив в пустий отвір гвинт М3 з зубатою гайкою для гарного контакту. На платі блютузу вивів окремий провід, обтиснув клему і прикрутив до корпусу магнітоли на гвинт М3 другою гайкою.
ВАЖЛИВО!
Плата блютуза має живлення 5V, а з магнітоли виходить +12V. Тому на плату блютузу припаяв перетворювач 78М05 та конденсатор 10mkFx16V.
Якщо на блютуз подати 12В, то з нього вийде дим.

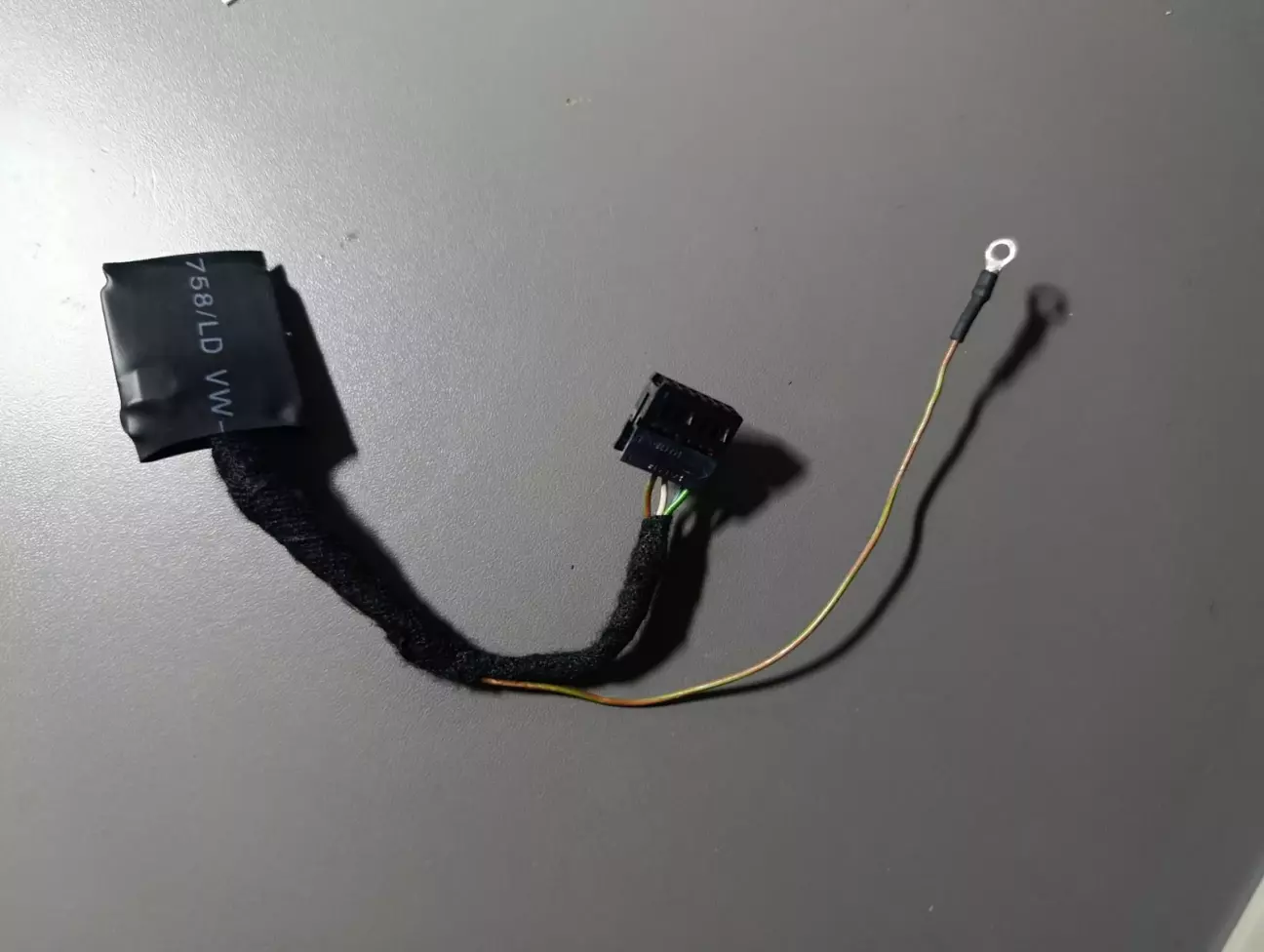

При правильному підключенні пінів в роз'єм все працює відразу. Провід звуку бажано екранований, так має бути мінімум перешкод. Можна і всередині магнітоли це все підключити, але не дуже хотілось порушувати заводську пайку. Плату блютузу ізолюємо в термоусадку, проводи перемотуємо мохнатою ізострічкою.
