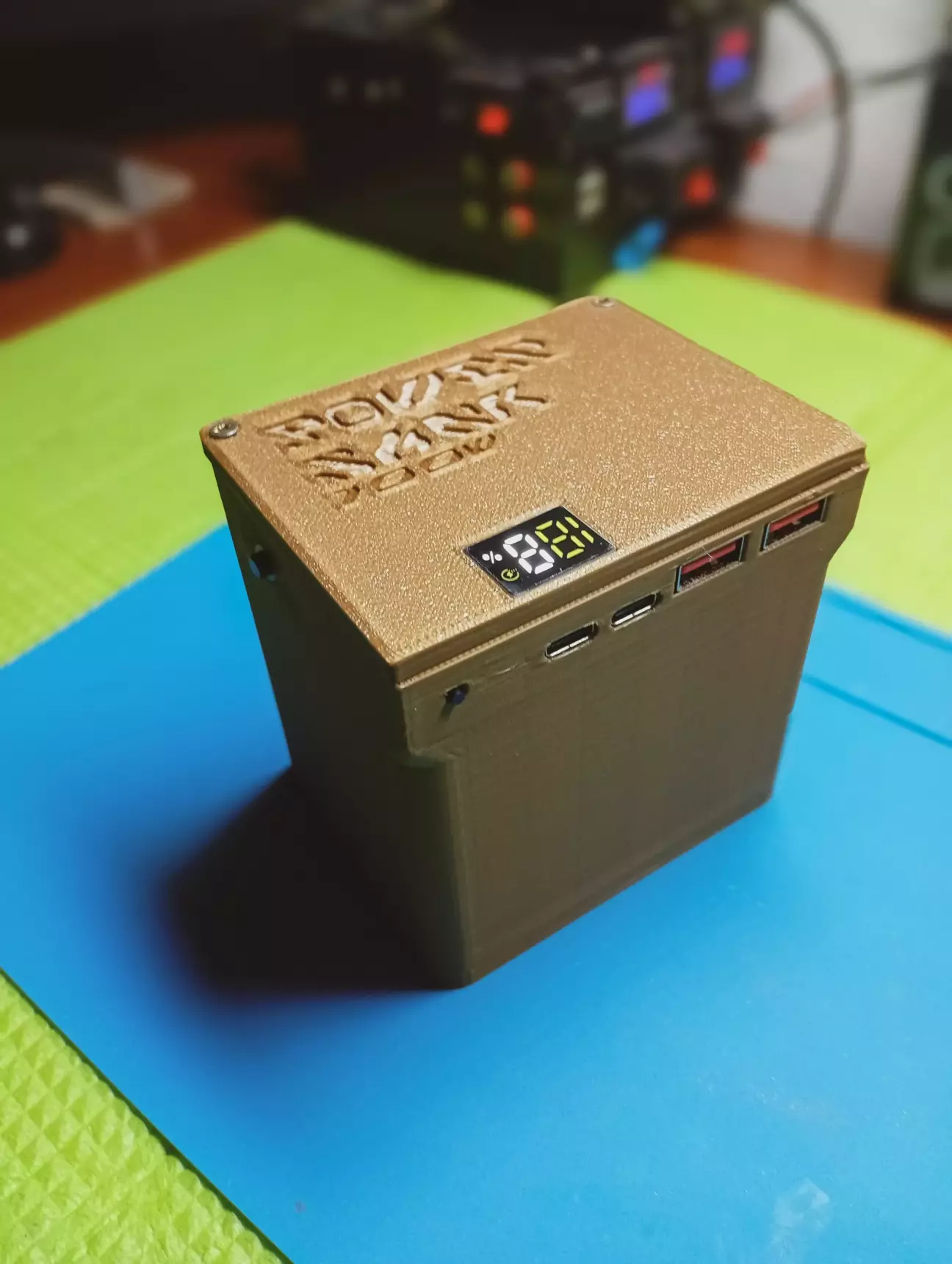

✅ Виготовлення павербанку 100Вт

Доброго дня.

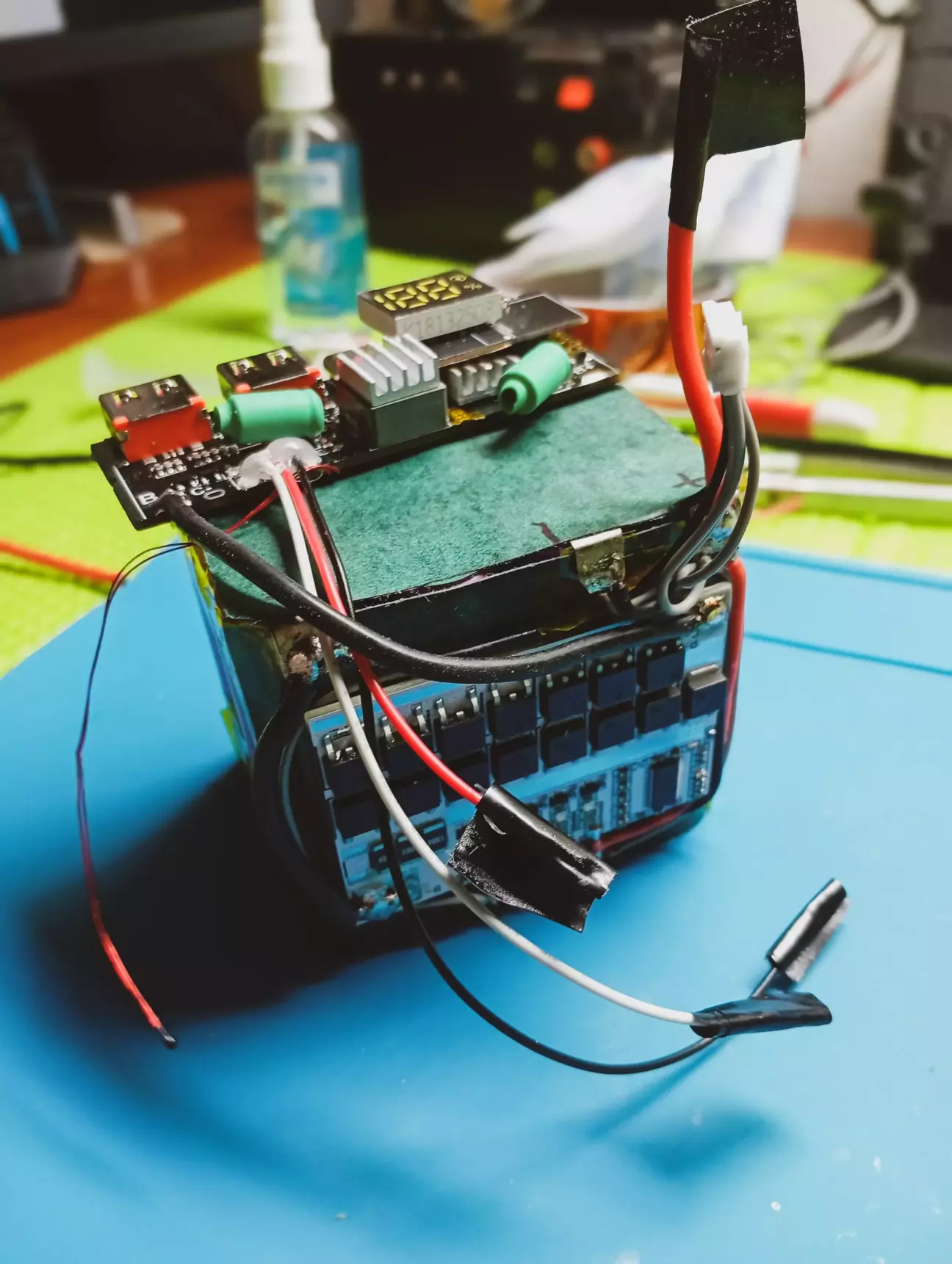

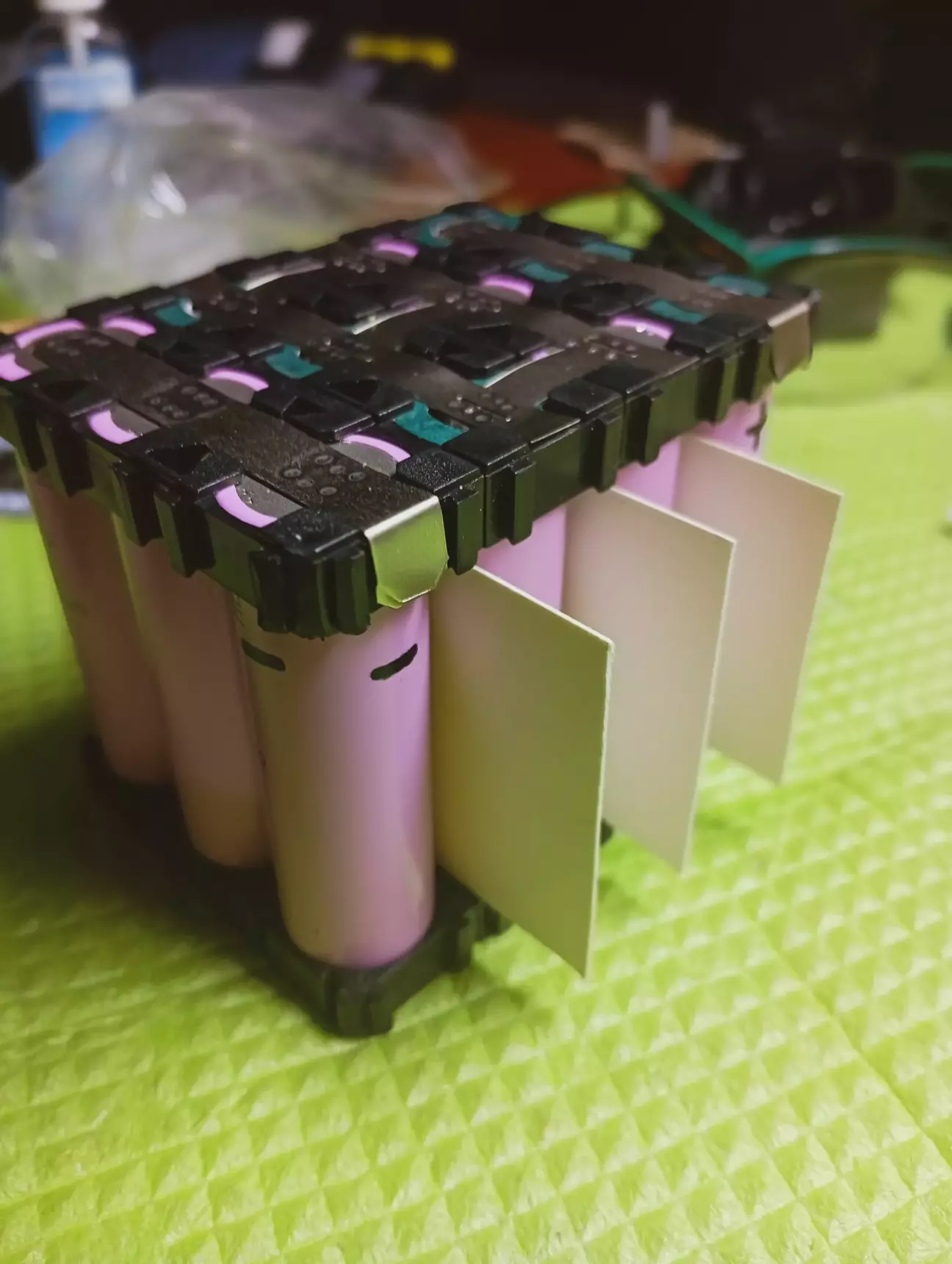

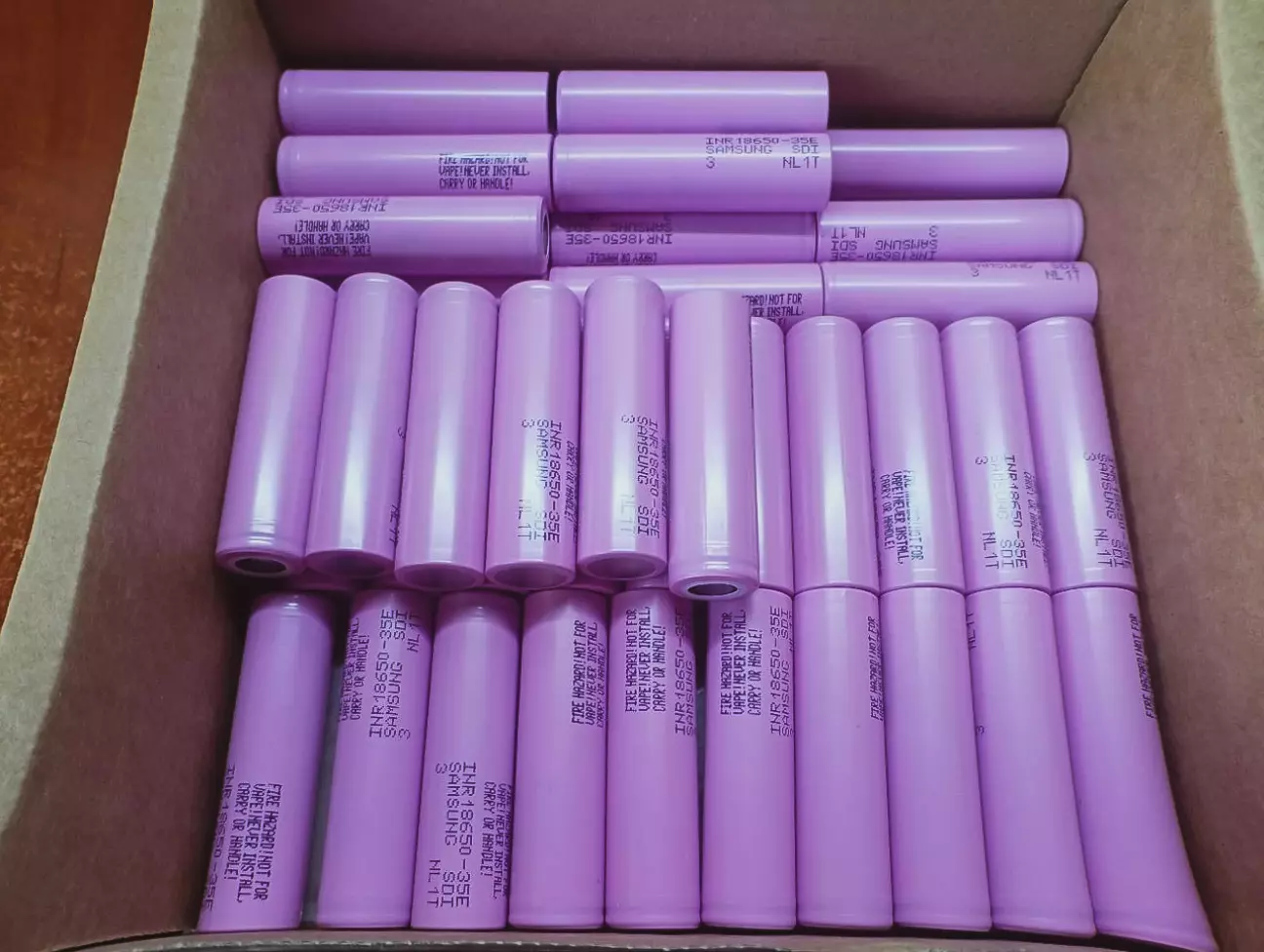

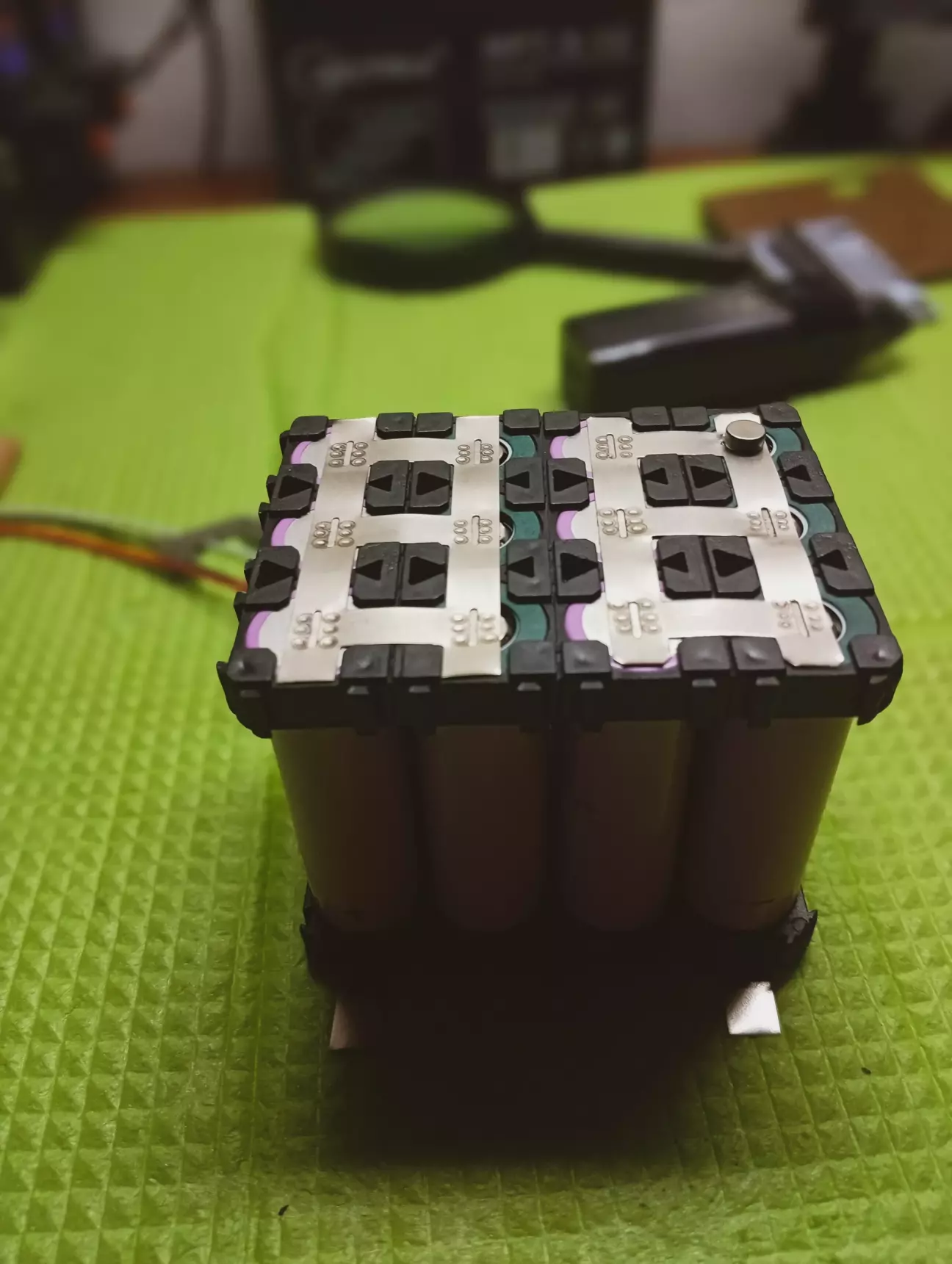

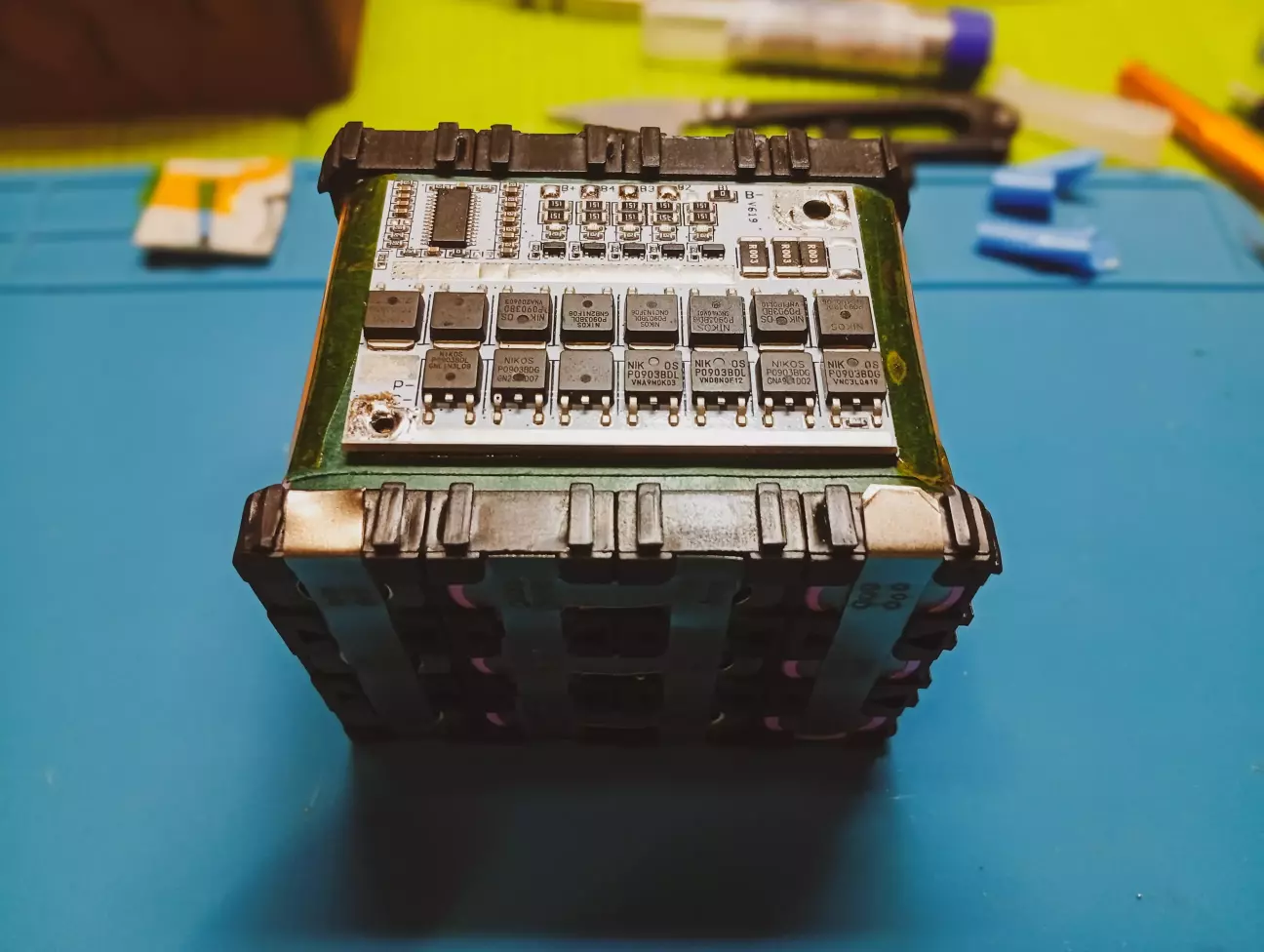

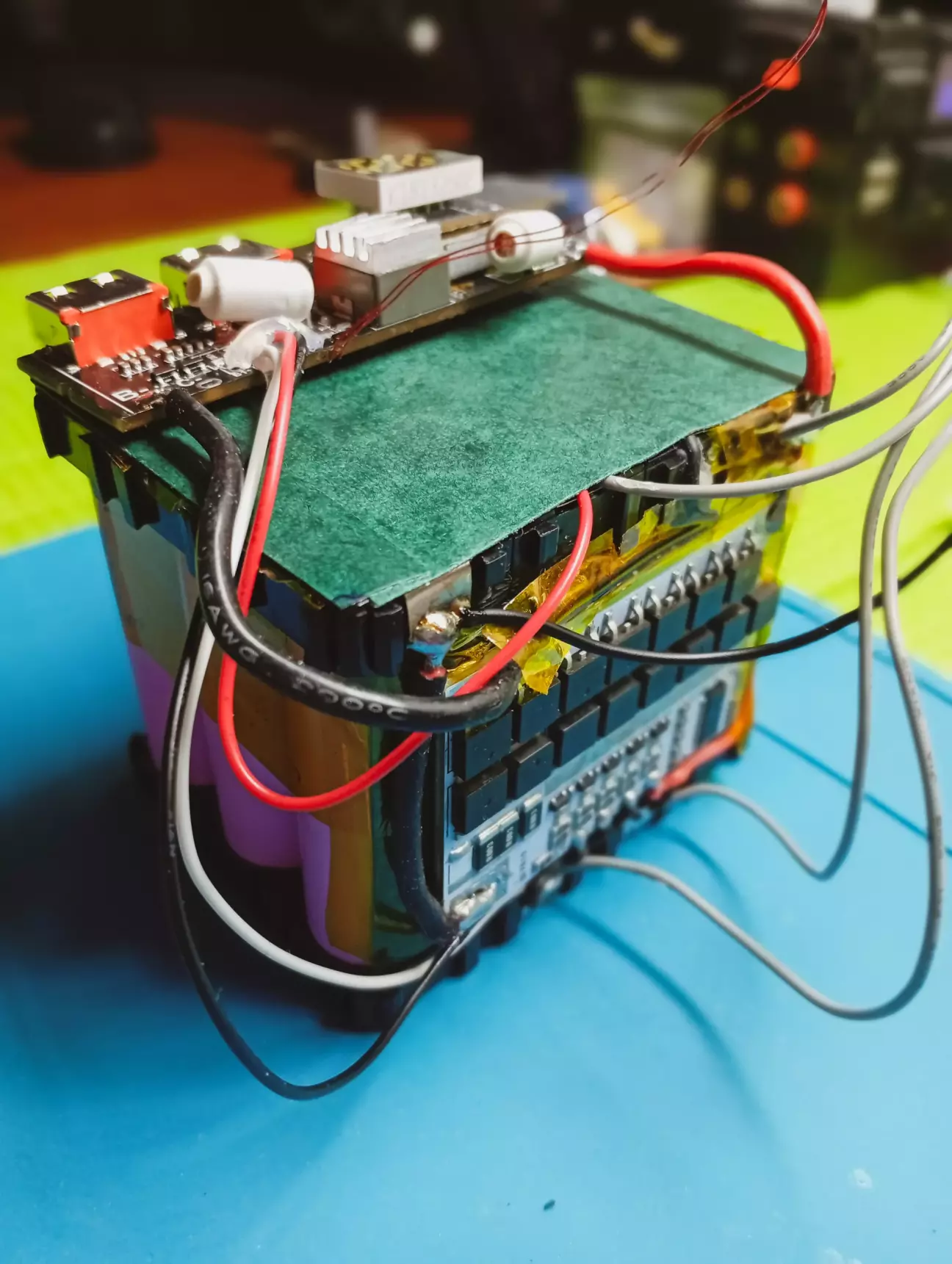

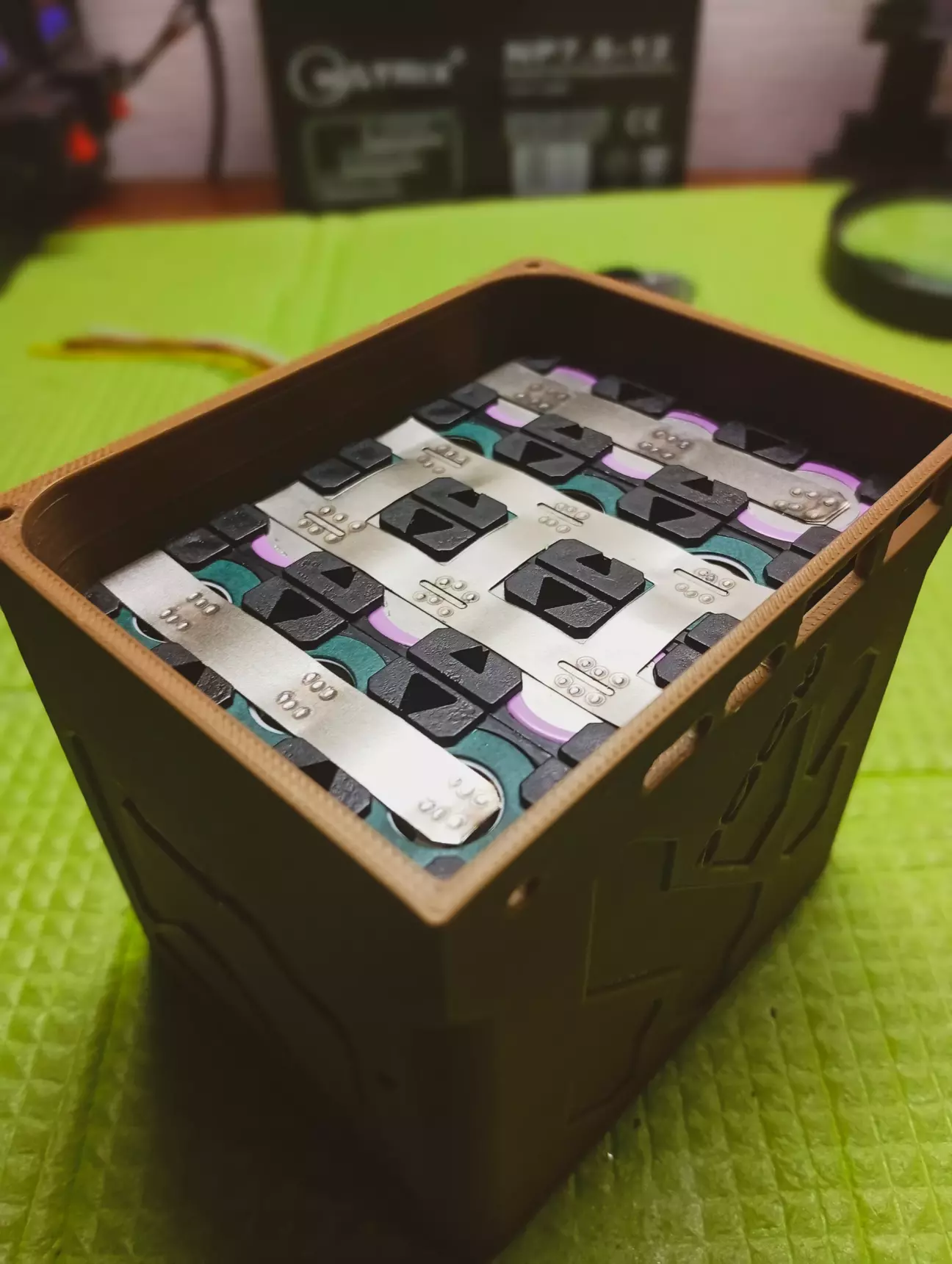

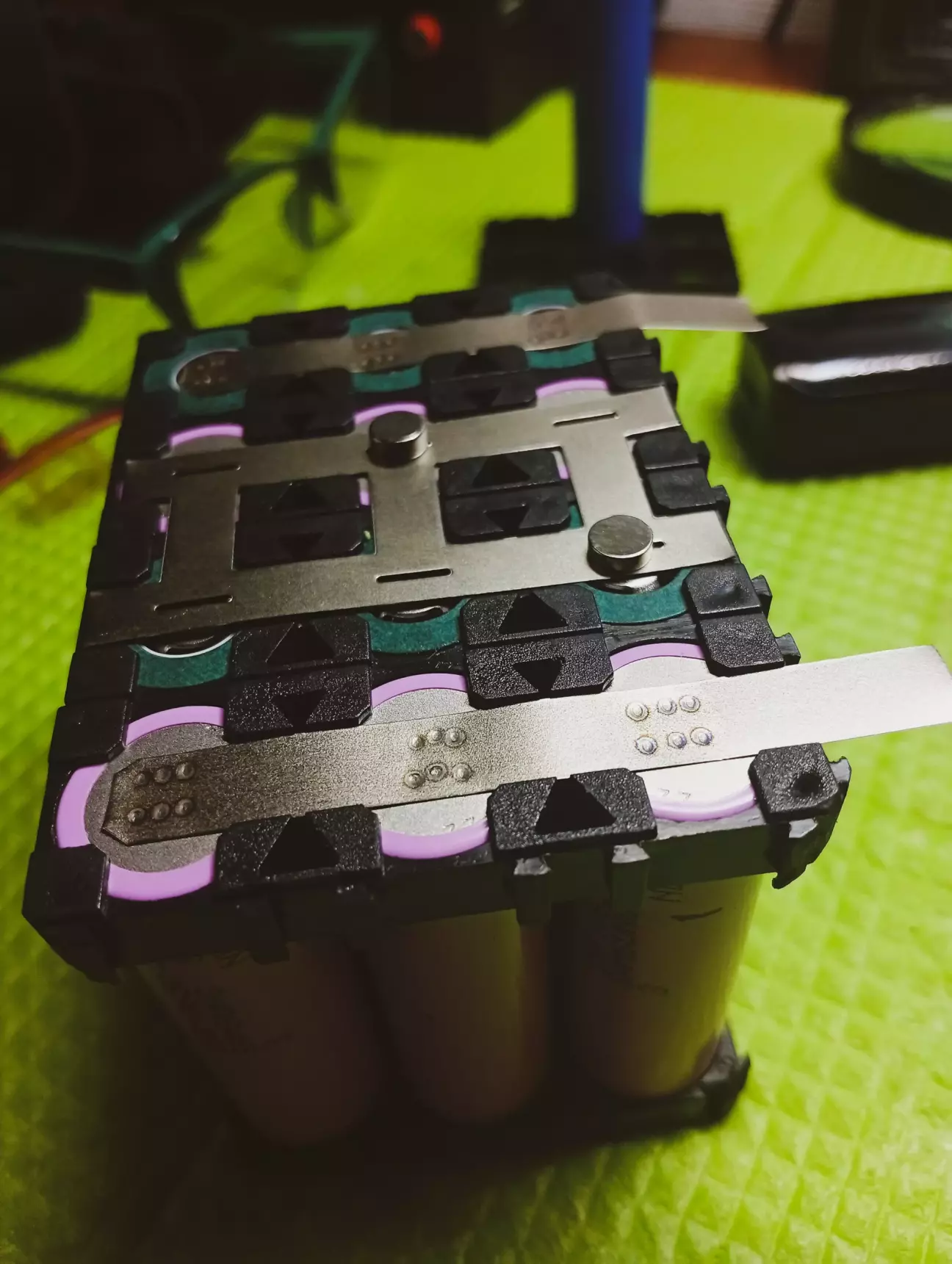

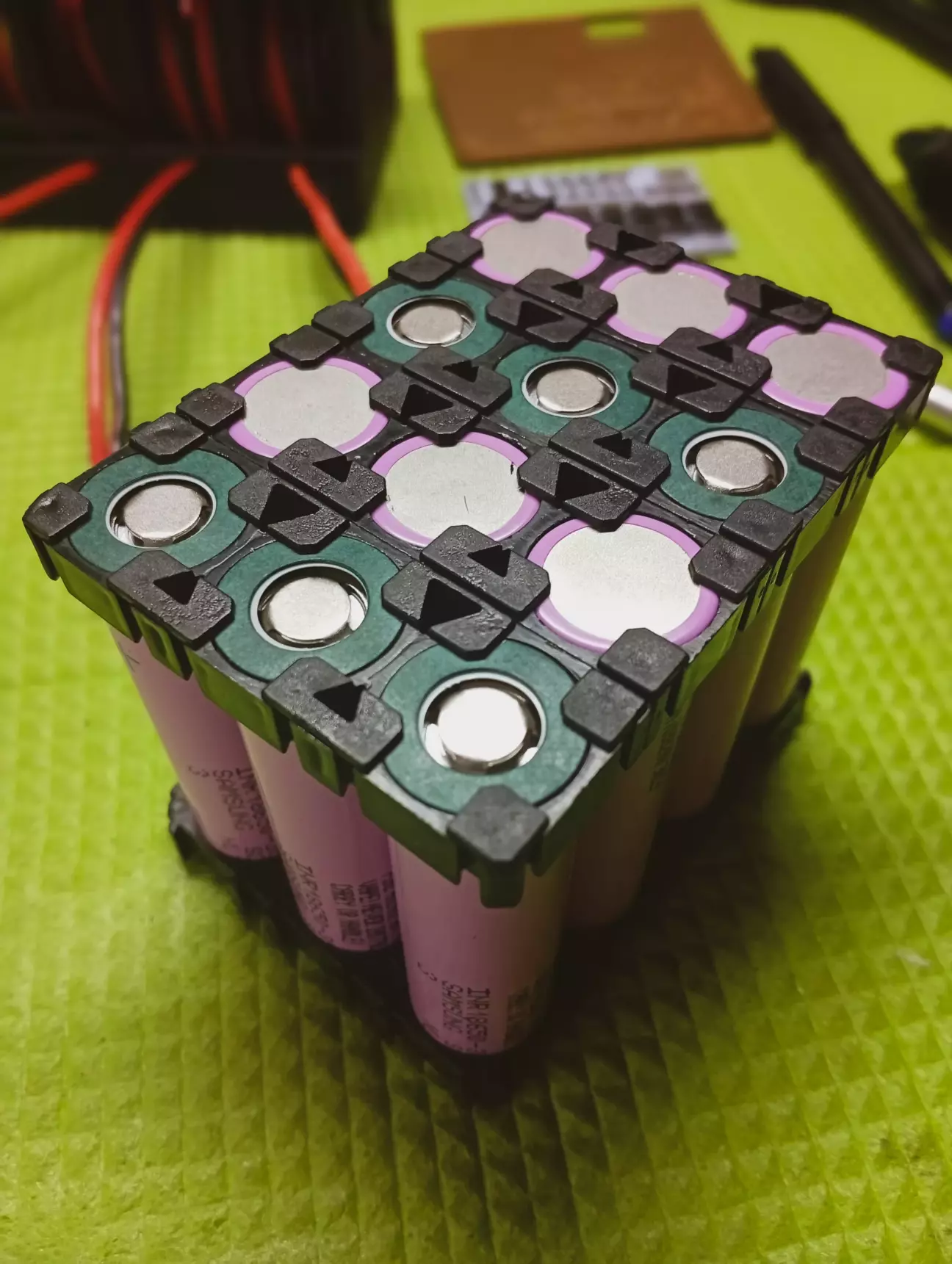

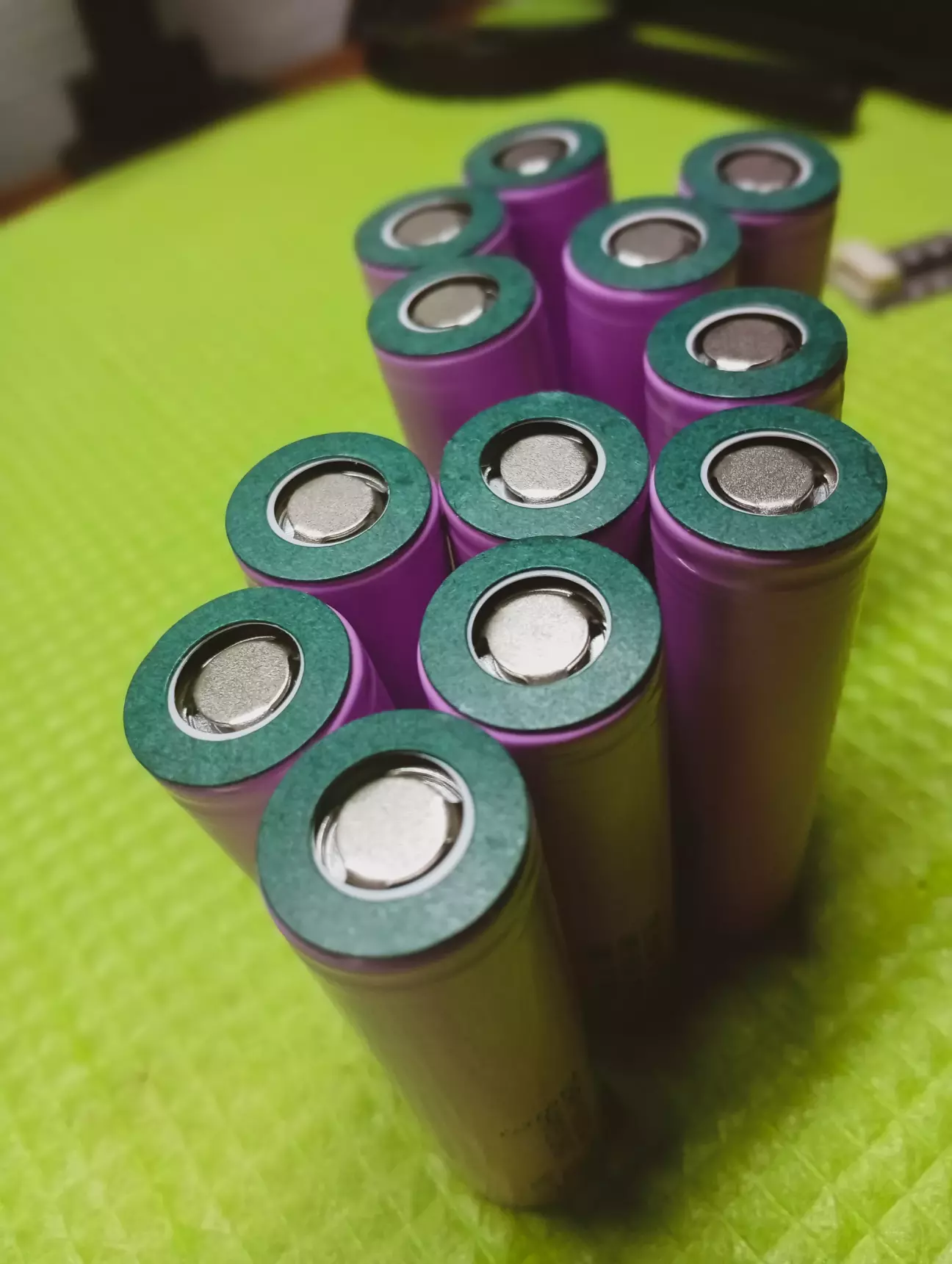

Зробив павер на 100Вт, вийшов міцний компактний павер на новенький акб Li-ion 18650 Samsung INR 35E 3500mah, з хорошим захистом та  активним балансиром, в першу чергу робив для ноутбука.

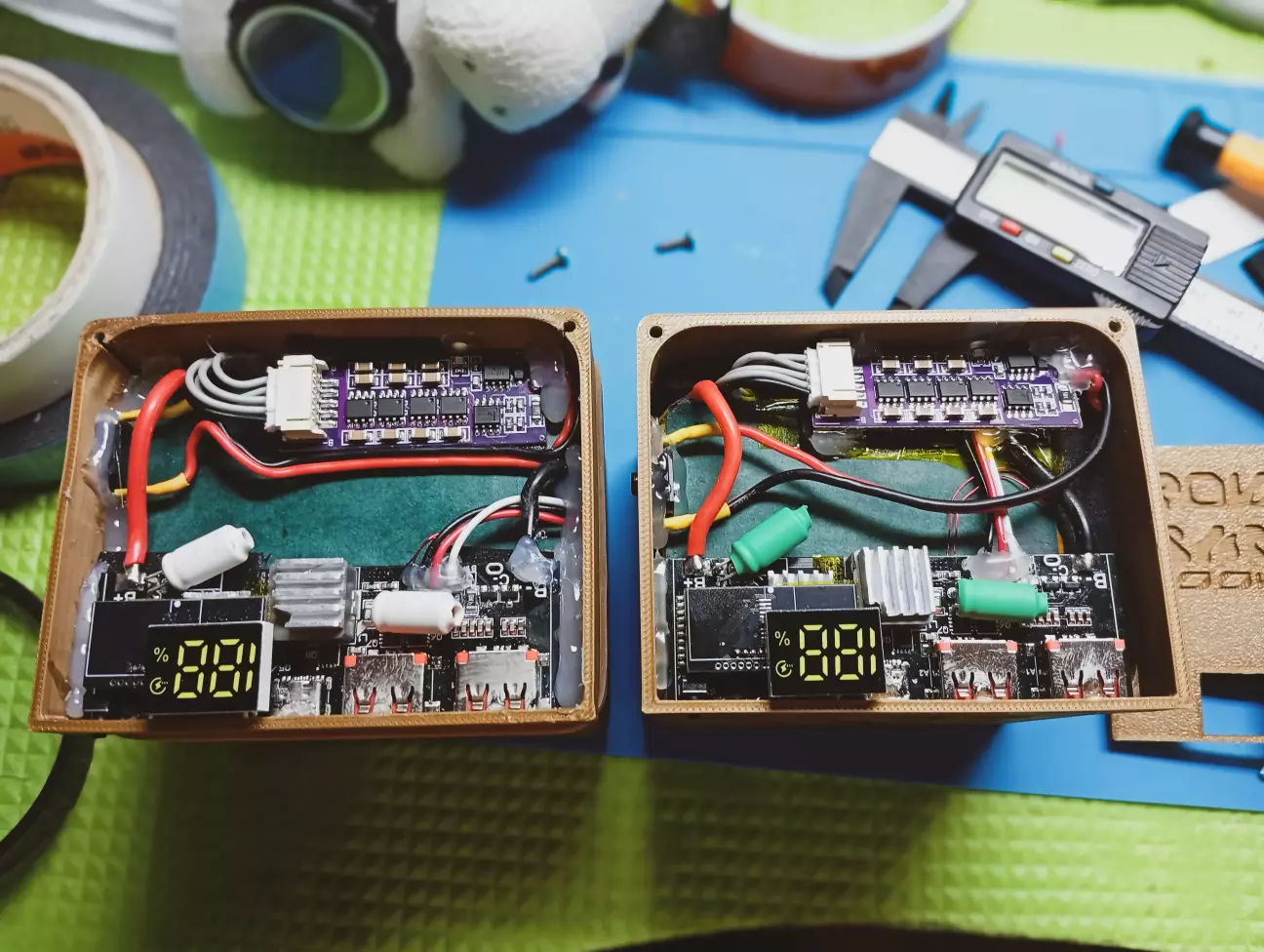

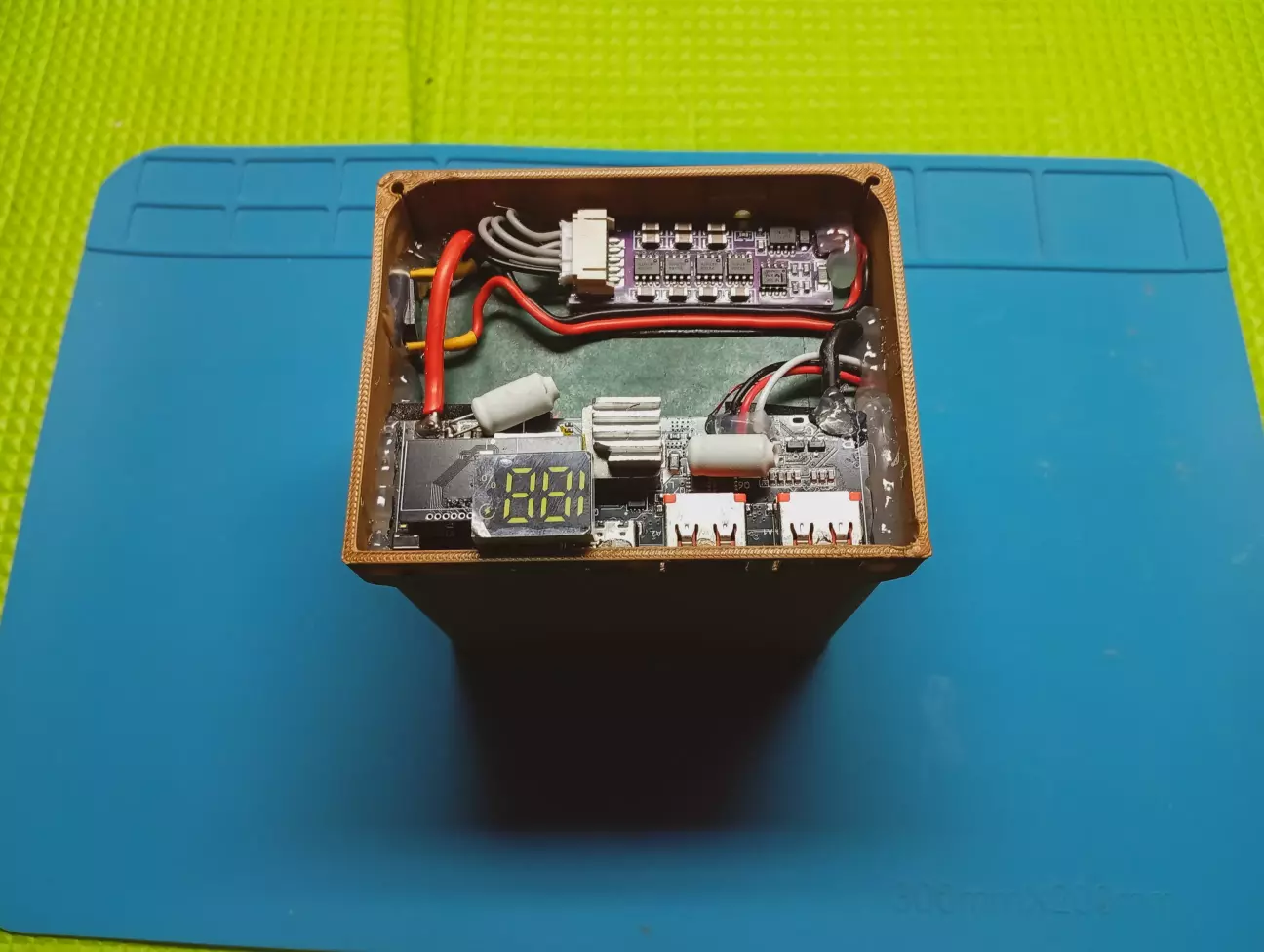

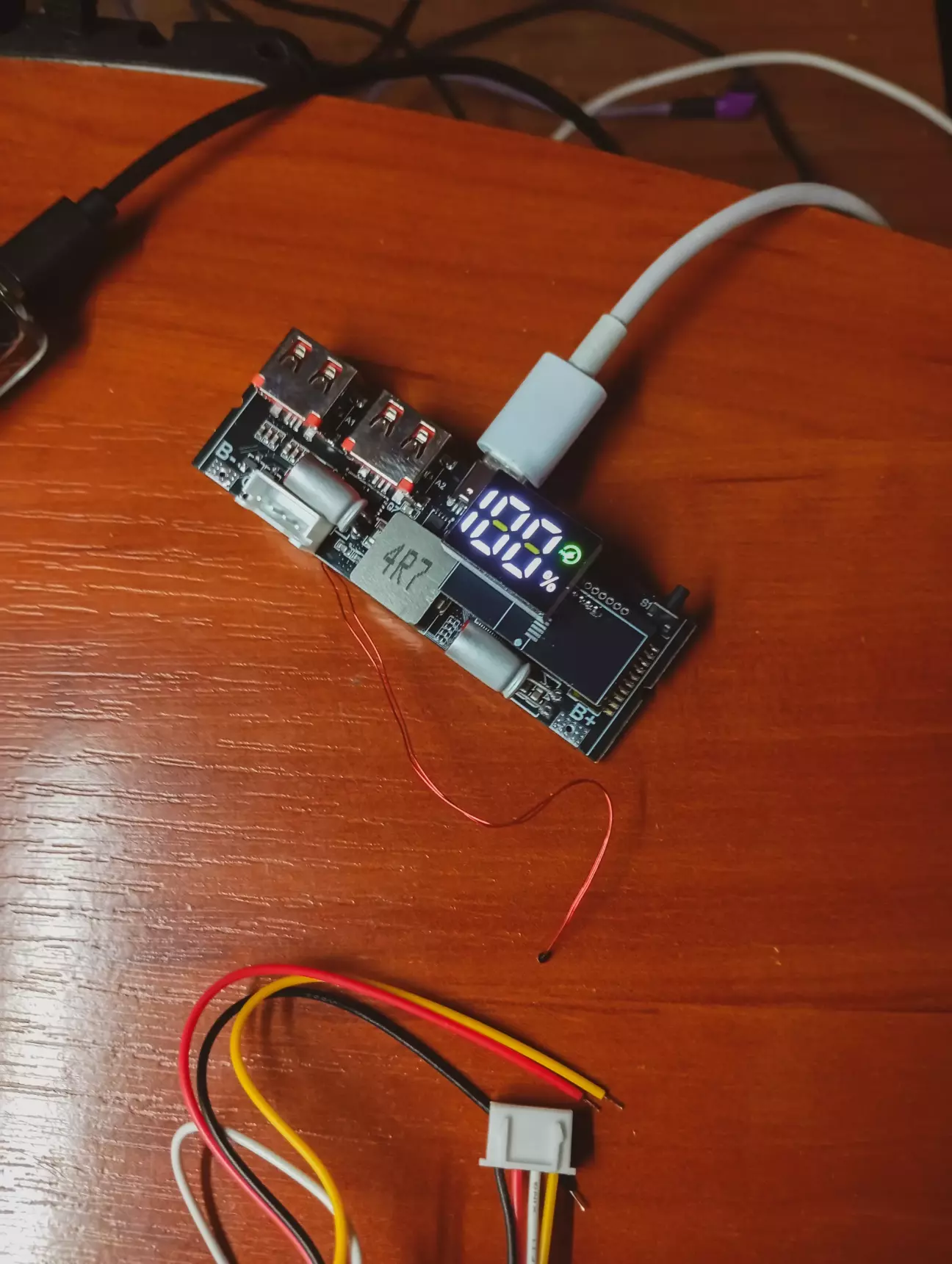

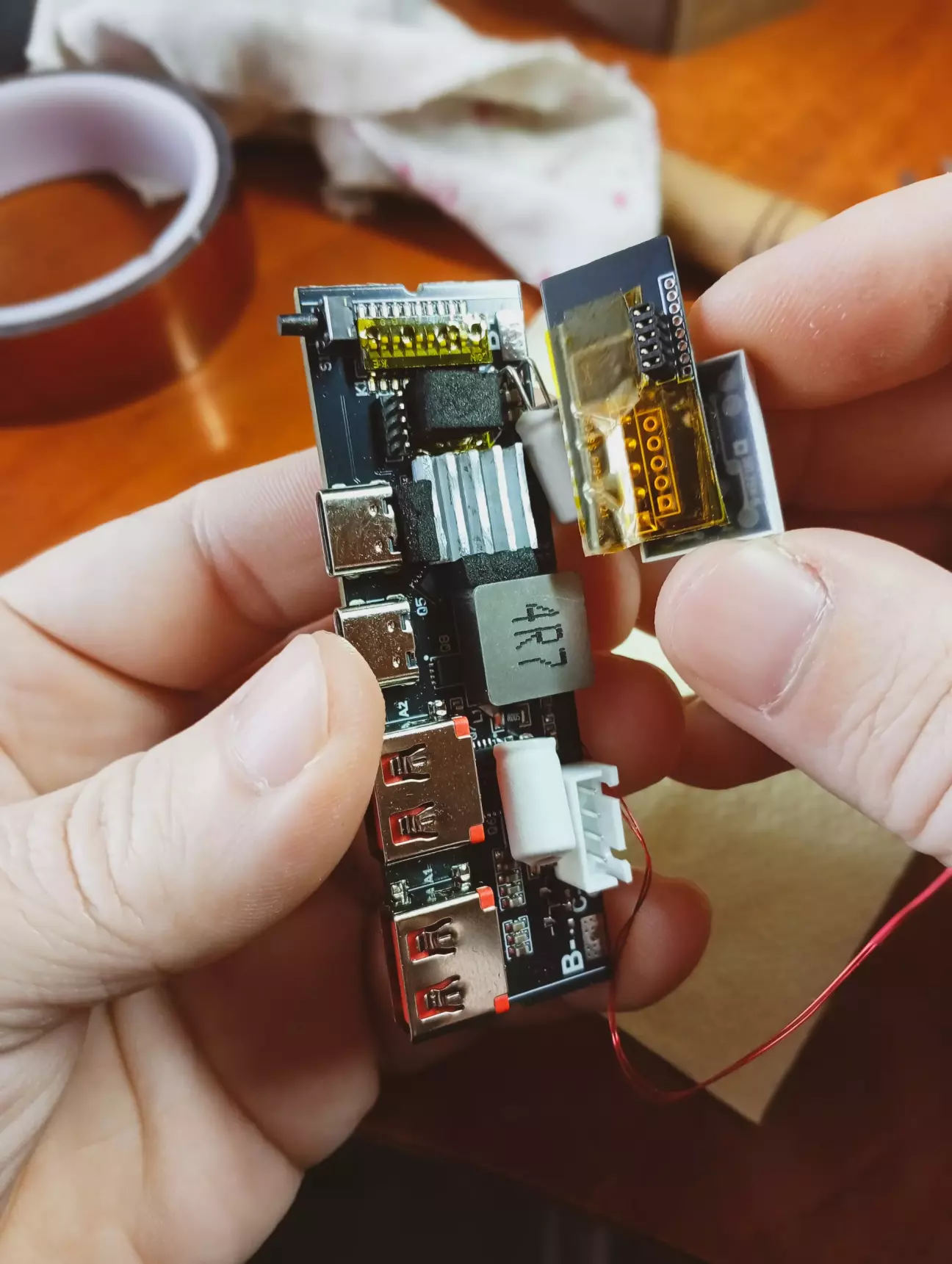

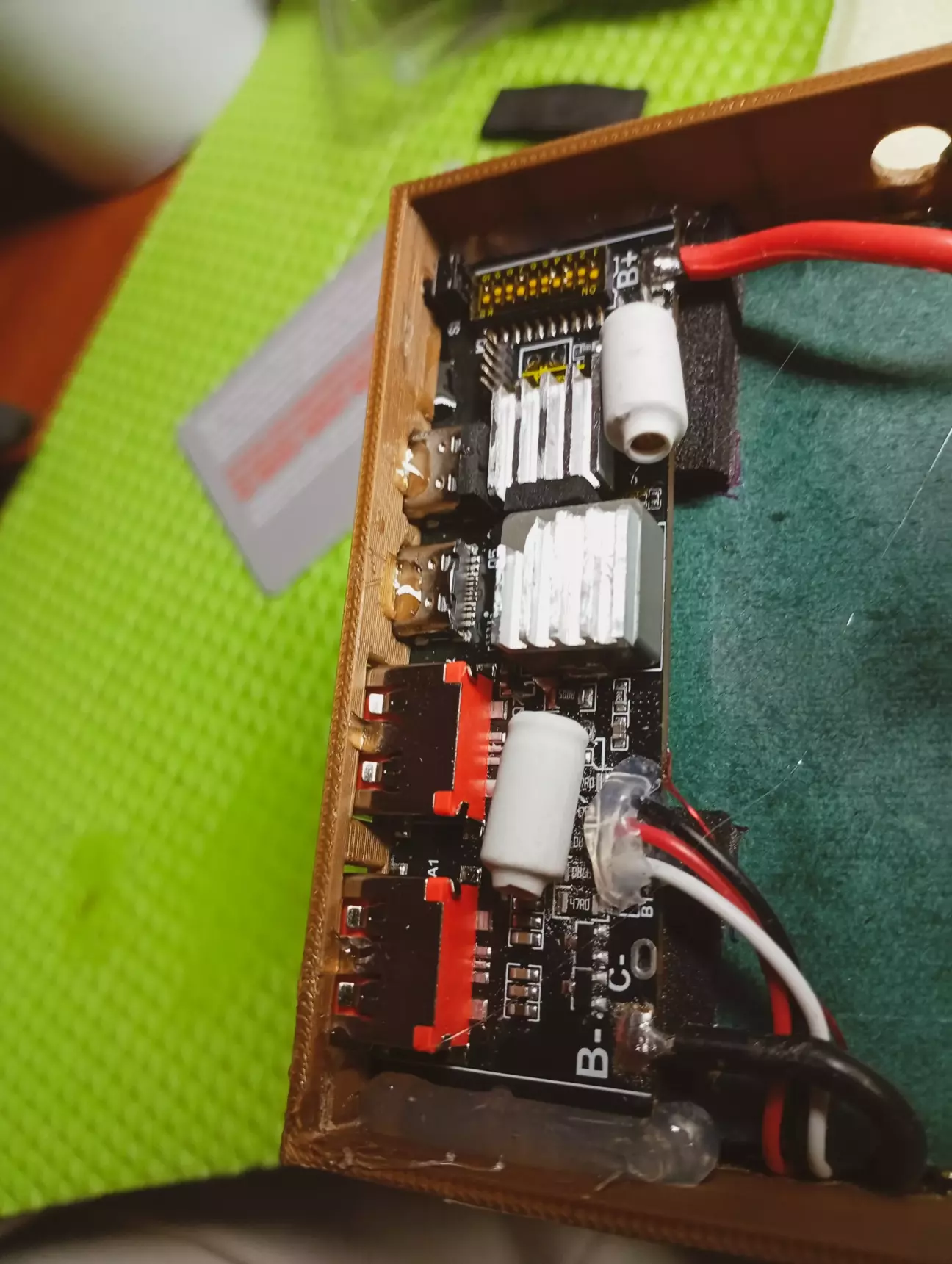

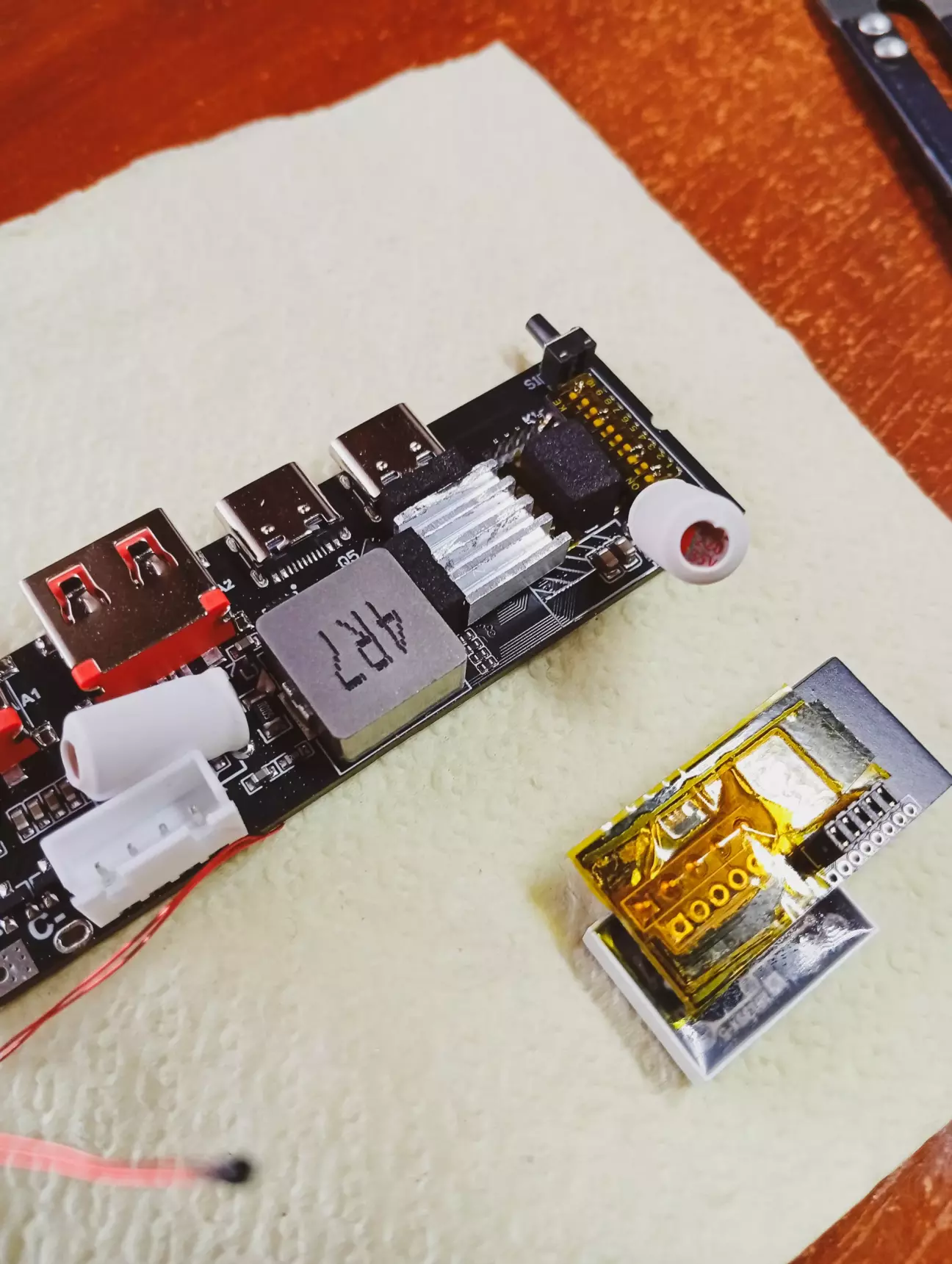

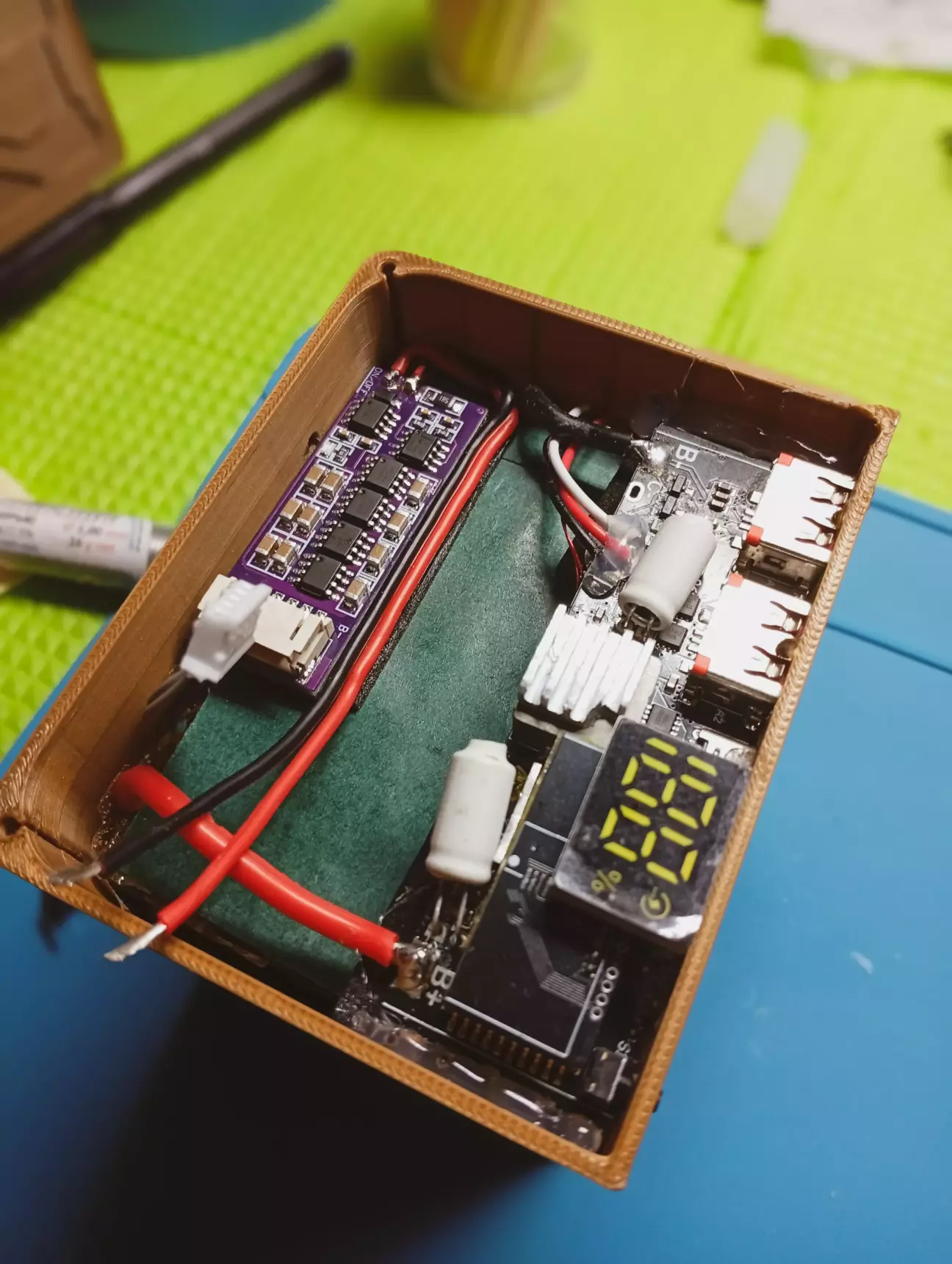

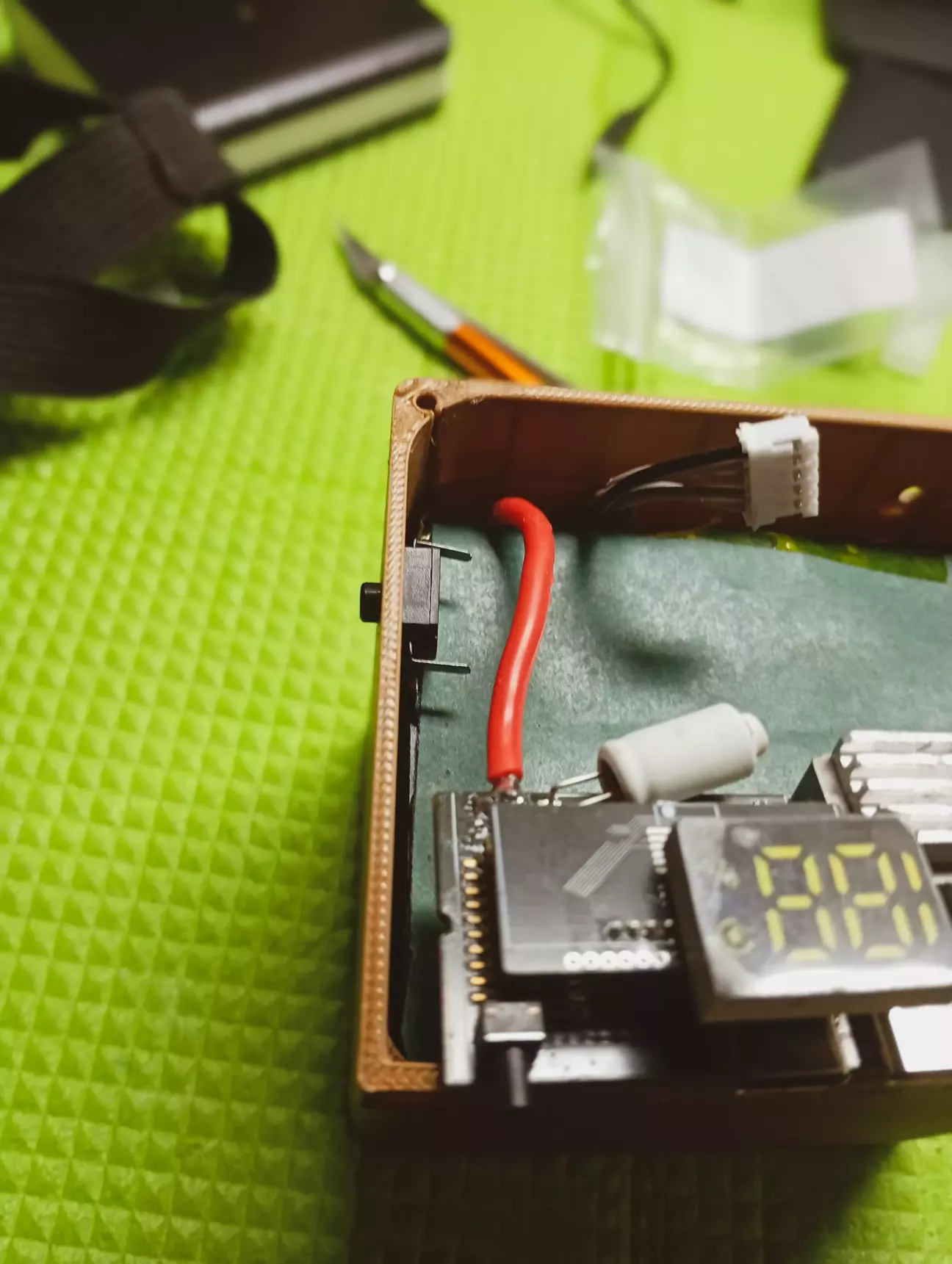

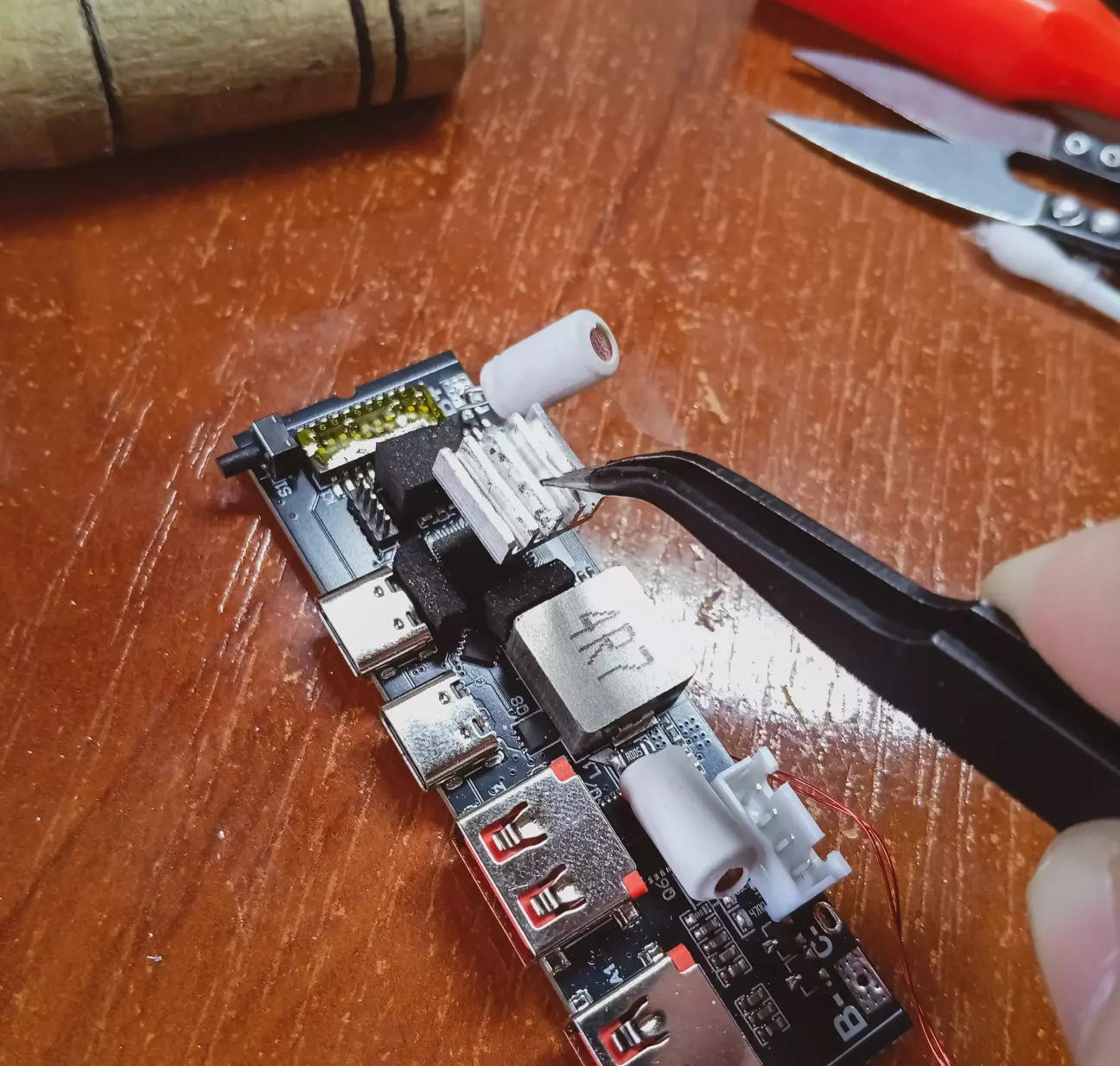

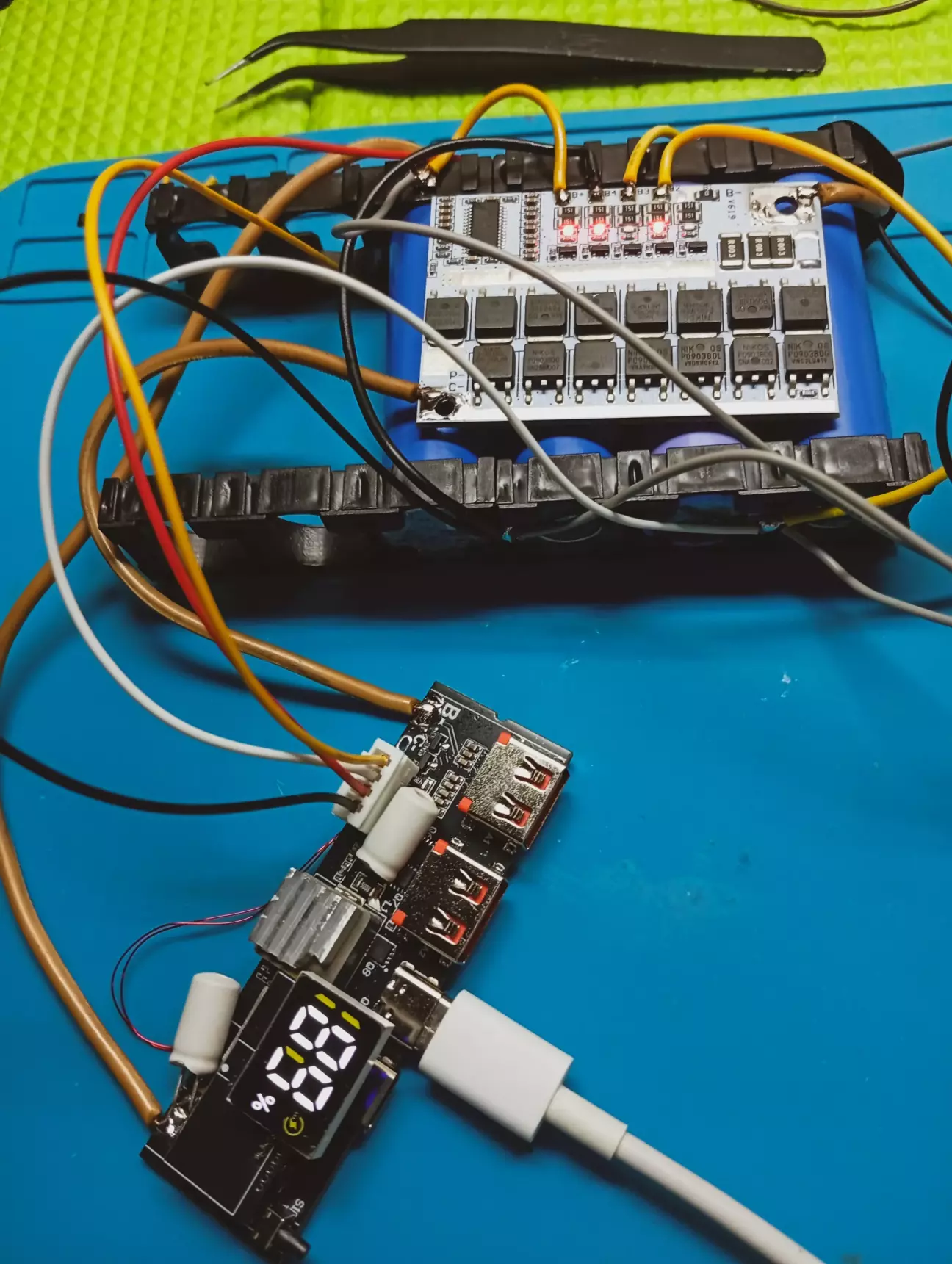

Материнська плата  має 4 USB-порти: Type-C1, Type-C2, Type-A1, Type-A2.
Type-C1 та Type-C2 підтримують вхідні протоколи AFC/FCP/SCP/PD3.1.
Підтримка вихідних протоколів PPS/PD3.1/UFCS/PE1.1/PE2.0/QC3+/QC3.0/QC2.0/AFC/FCP/SCP/SFCP.
Підтримка вихідних протоколів UFCS/PE1.1/PE2.0/QC3+/0C3.0/QC2.0/AFC/FCP/SCP/SFCP.

Напруга Струм Живлення:
PPS/PD3.1: 20 В при 5 A, 3,3 В - 21 В при 5 A, Maxin 100 Вт / Maxout 60 Вт
UFCS: 3,4 - 21 В при 5 A, Maxin 100 Вт / Maxout 60 Вт QC2.0: 5
В 3 A / 9 В 3
A / 12 В 2,8 A / 20 В 1,5 A QC3.0: 3,6 В - 20 В при 200 мВ / крок! 5 В при 3 A / 9 В при 3 A / 12 В при 2,8 A / 20 В при 1,5
AFC: 5 В 3 A / 9 В 3 A / 12 В 2,8 A
FCP: 5 В 3 A / 9 В 3 A / 12 В 2,8 A
SCP: OUT 3,3 В - 12 В, IN 5 В / 9 В / 10 В / 12 В, підтримка 10 В 4 A
PE1.1: 5 В/7 В/9 В/12 В PE2.0: 5 В-12 В при 500 мВ/крок
SFCP: 5 В/9 В/12 В

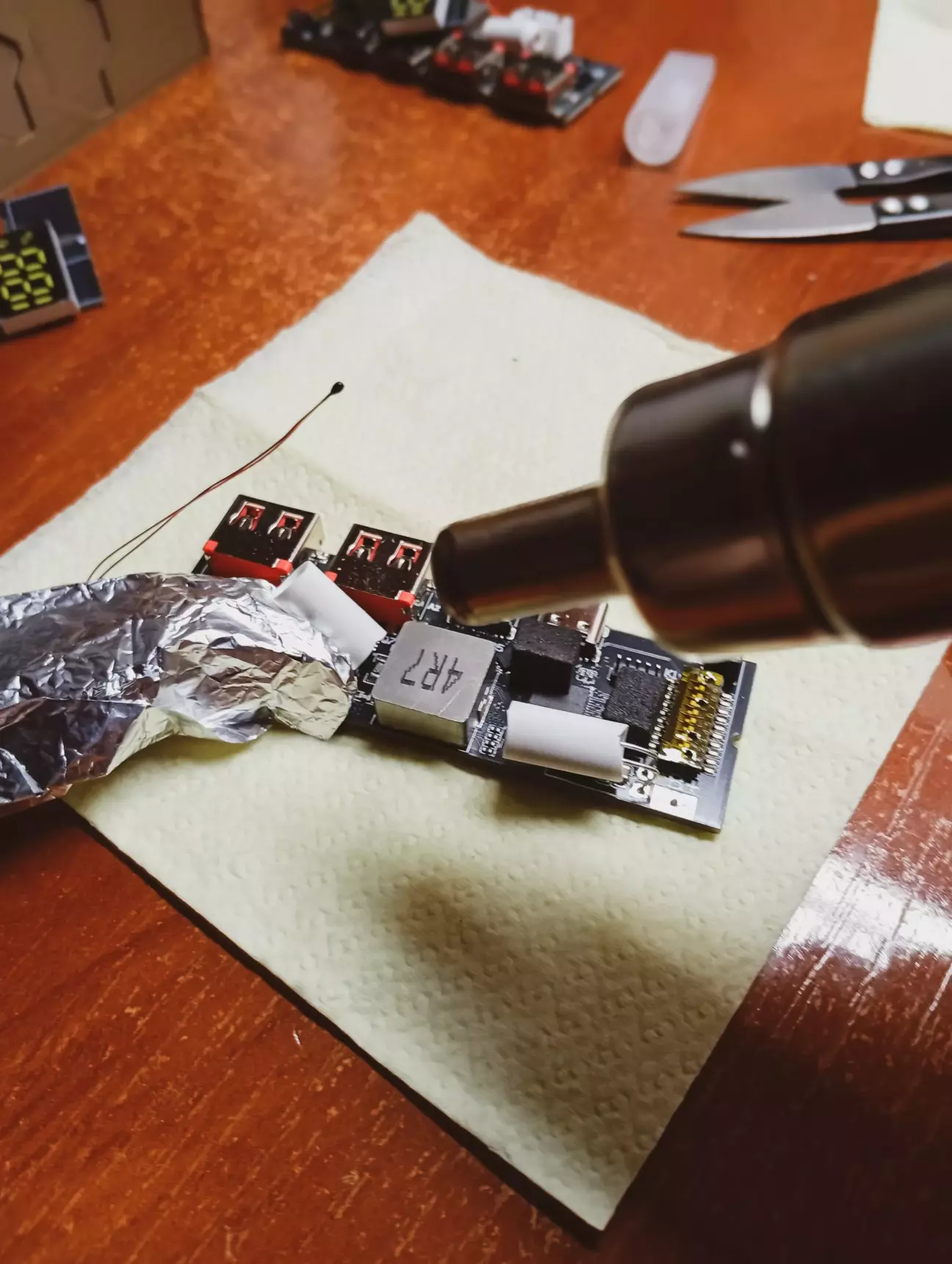

Посилання на плату 100Вт https://s.click.aliexpress.com/e/_c3drg6il

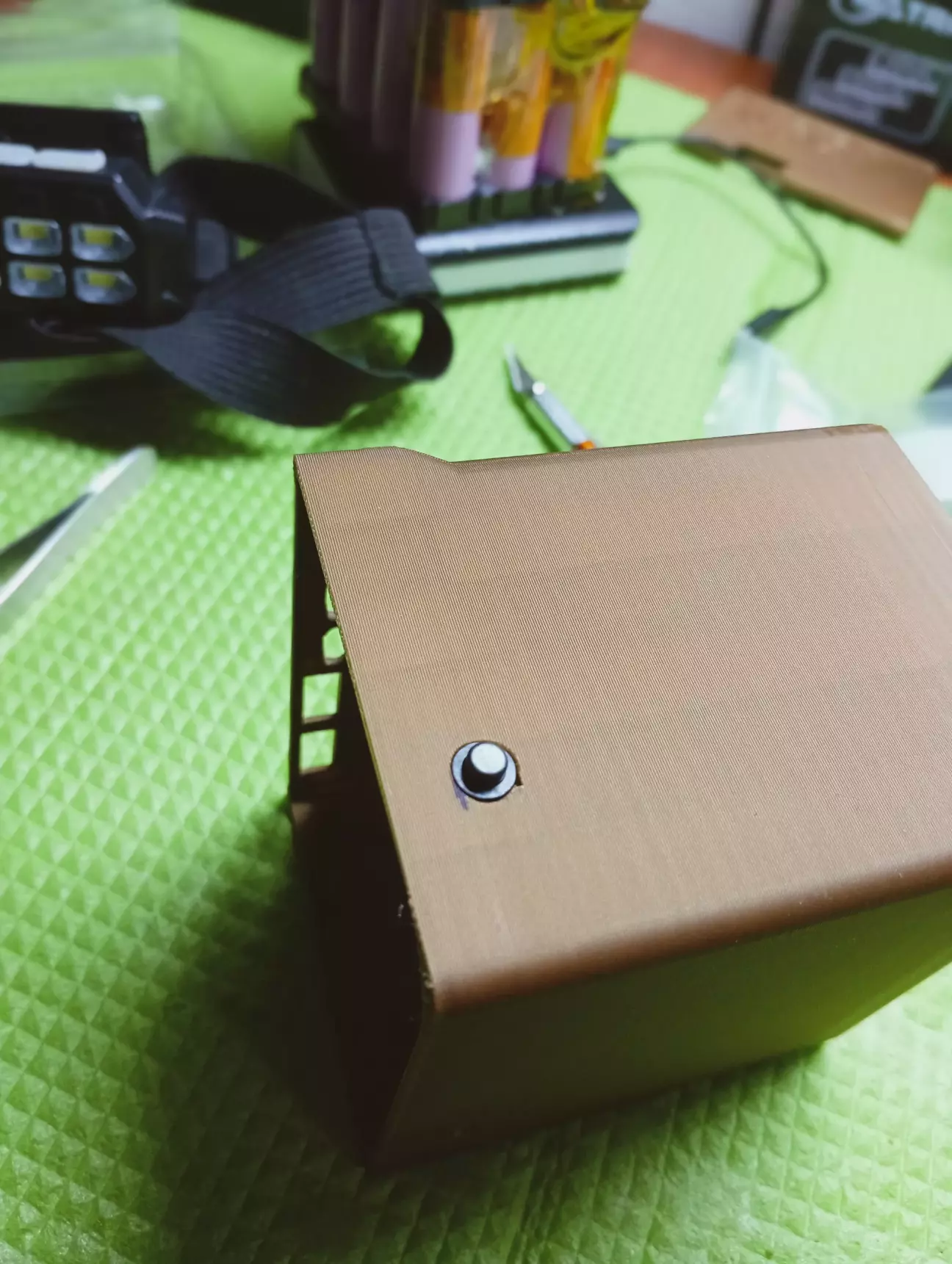

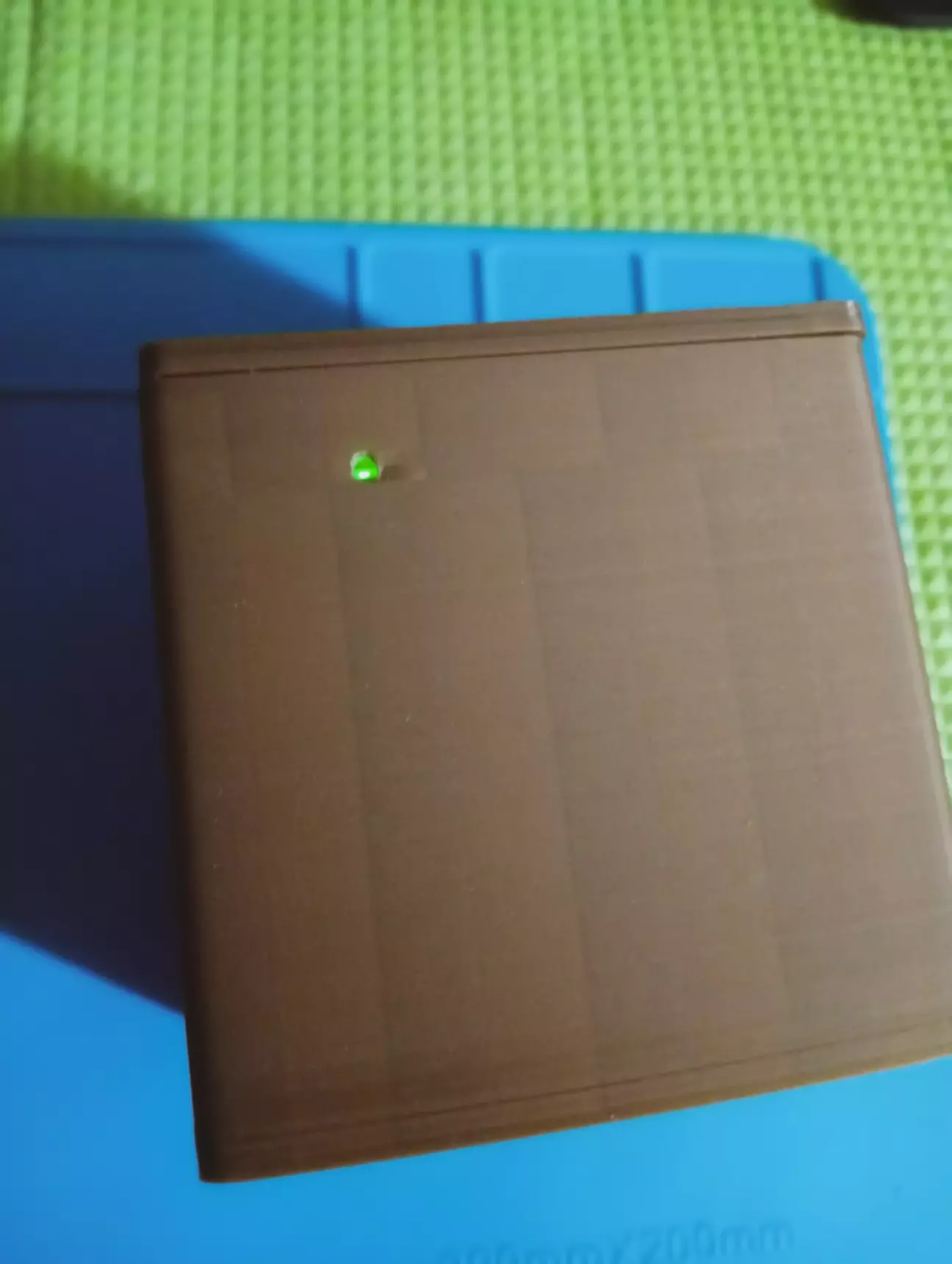

Активний балансир https://s.click.aliexpress.com/e/_c4eYa8WN

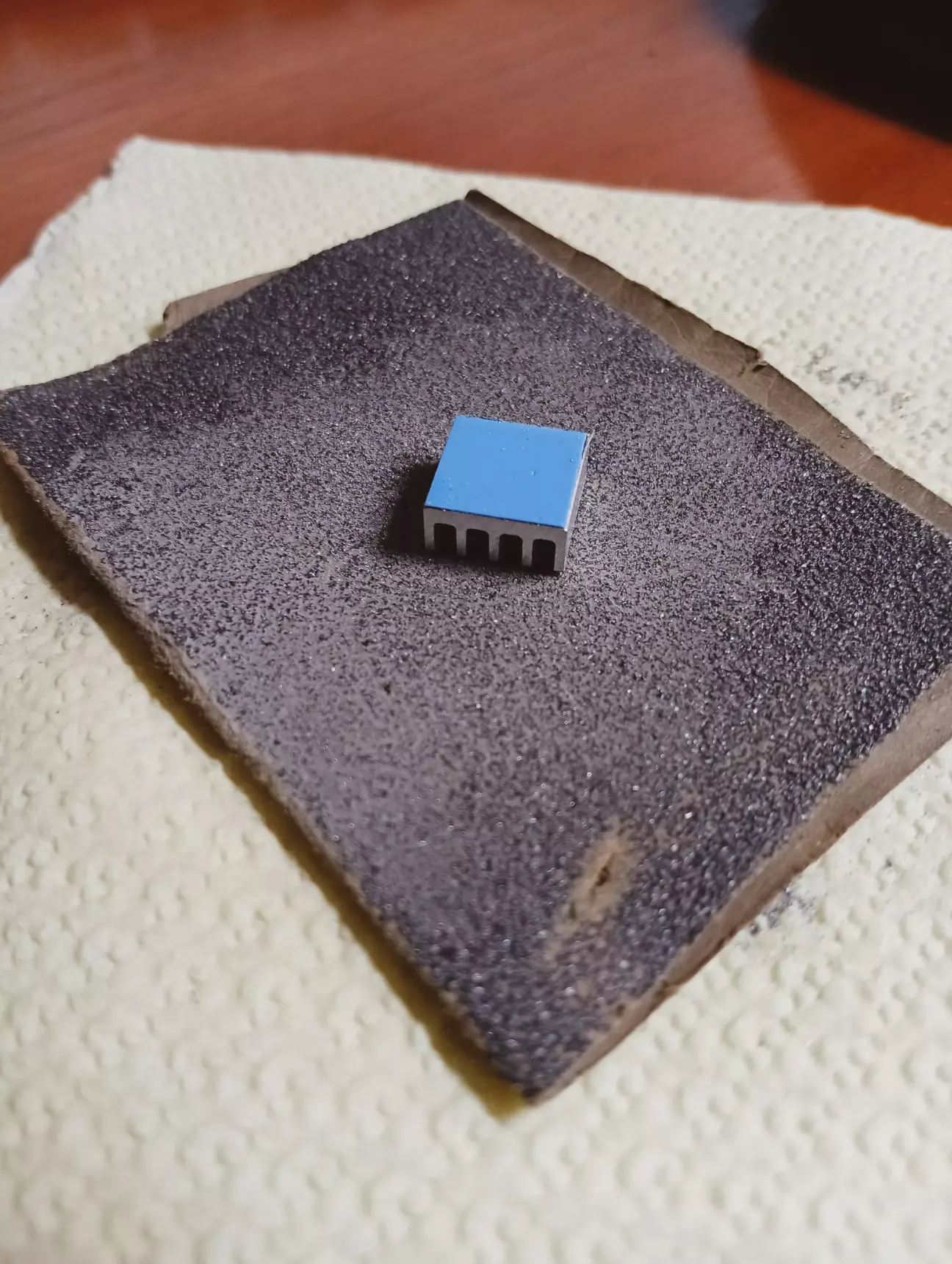

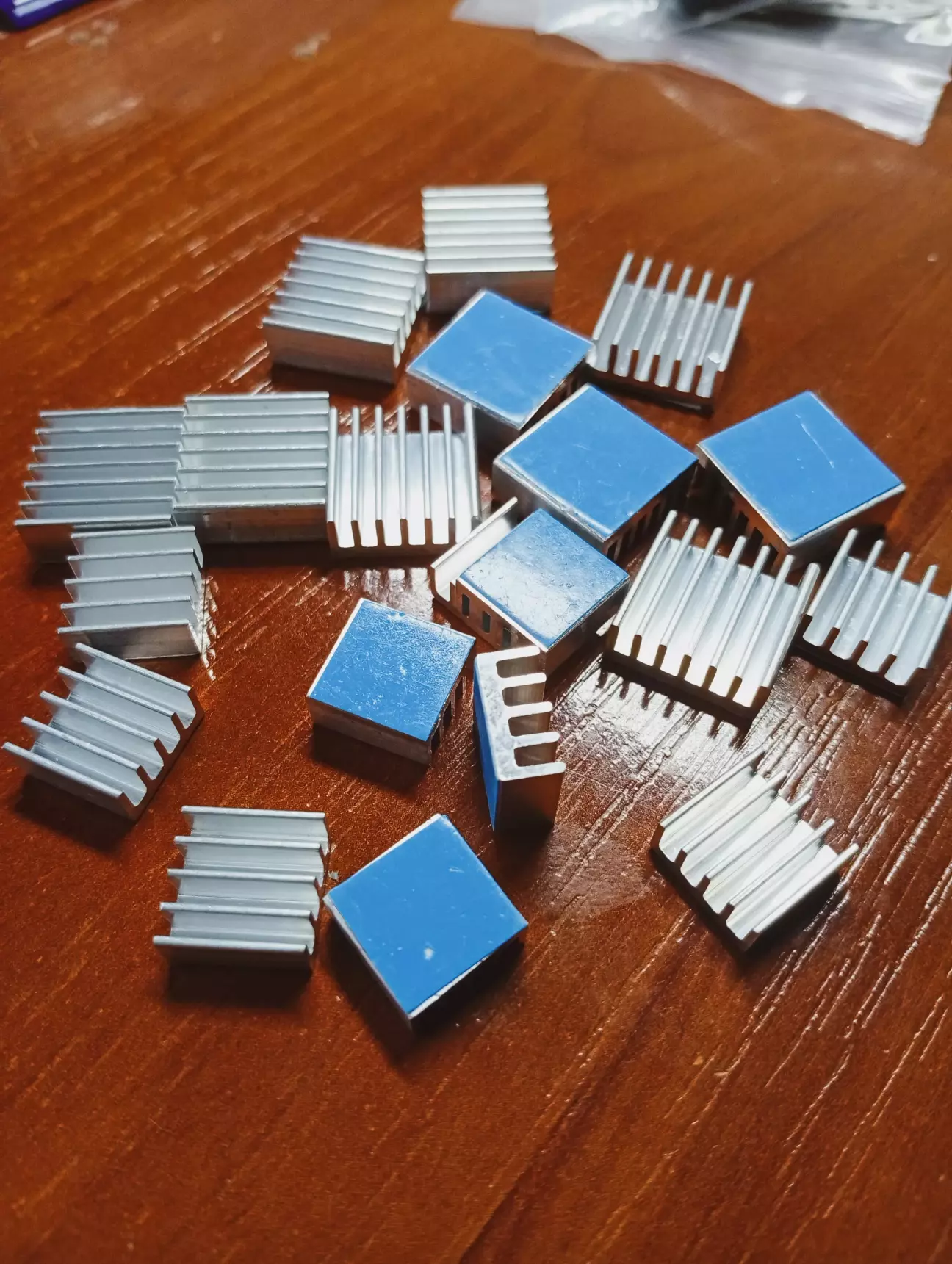

Радіатори https://s.click.aliexpress.com/e/_c4NYlKST

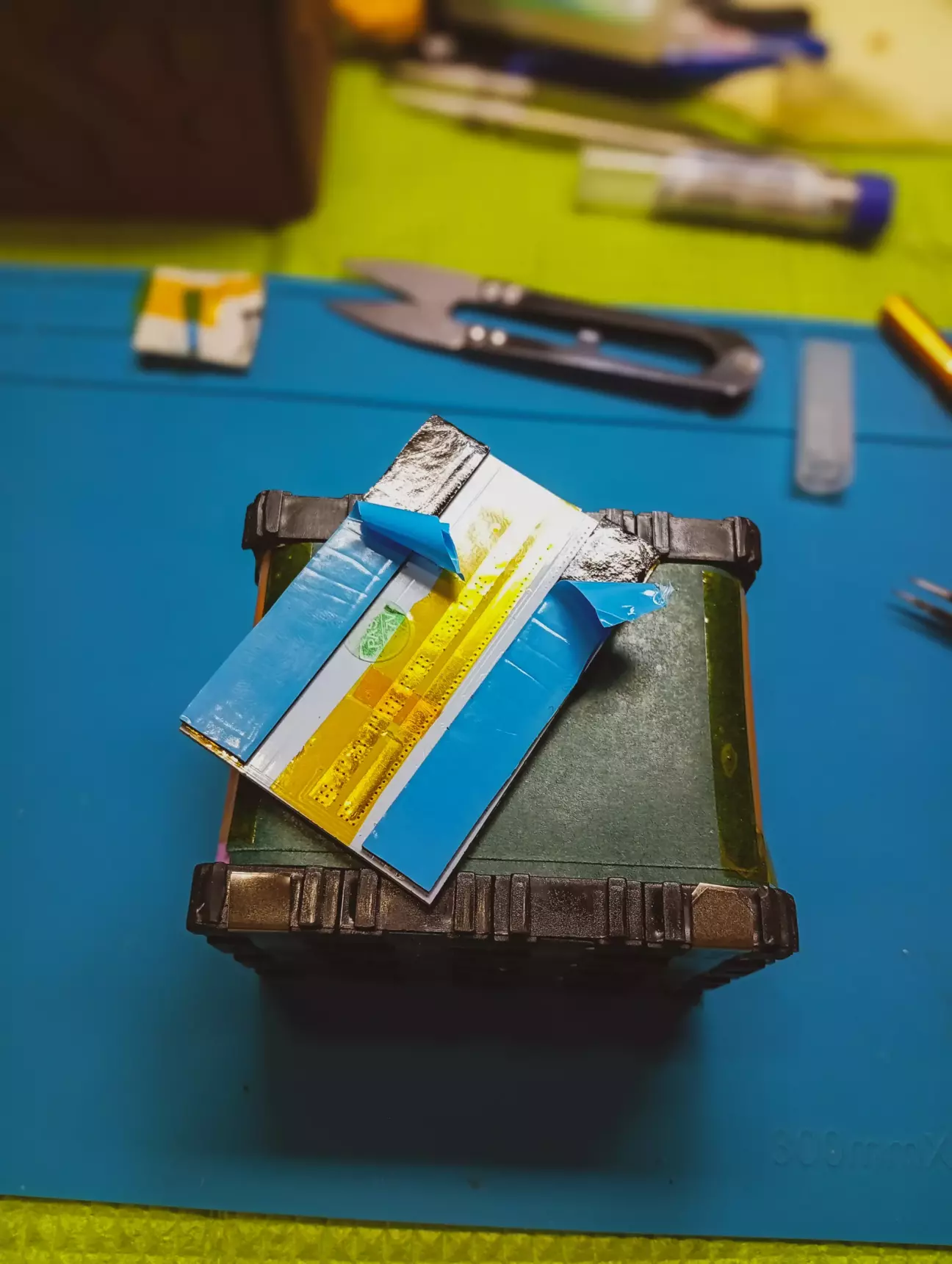

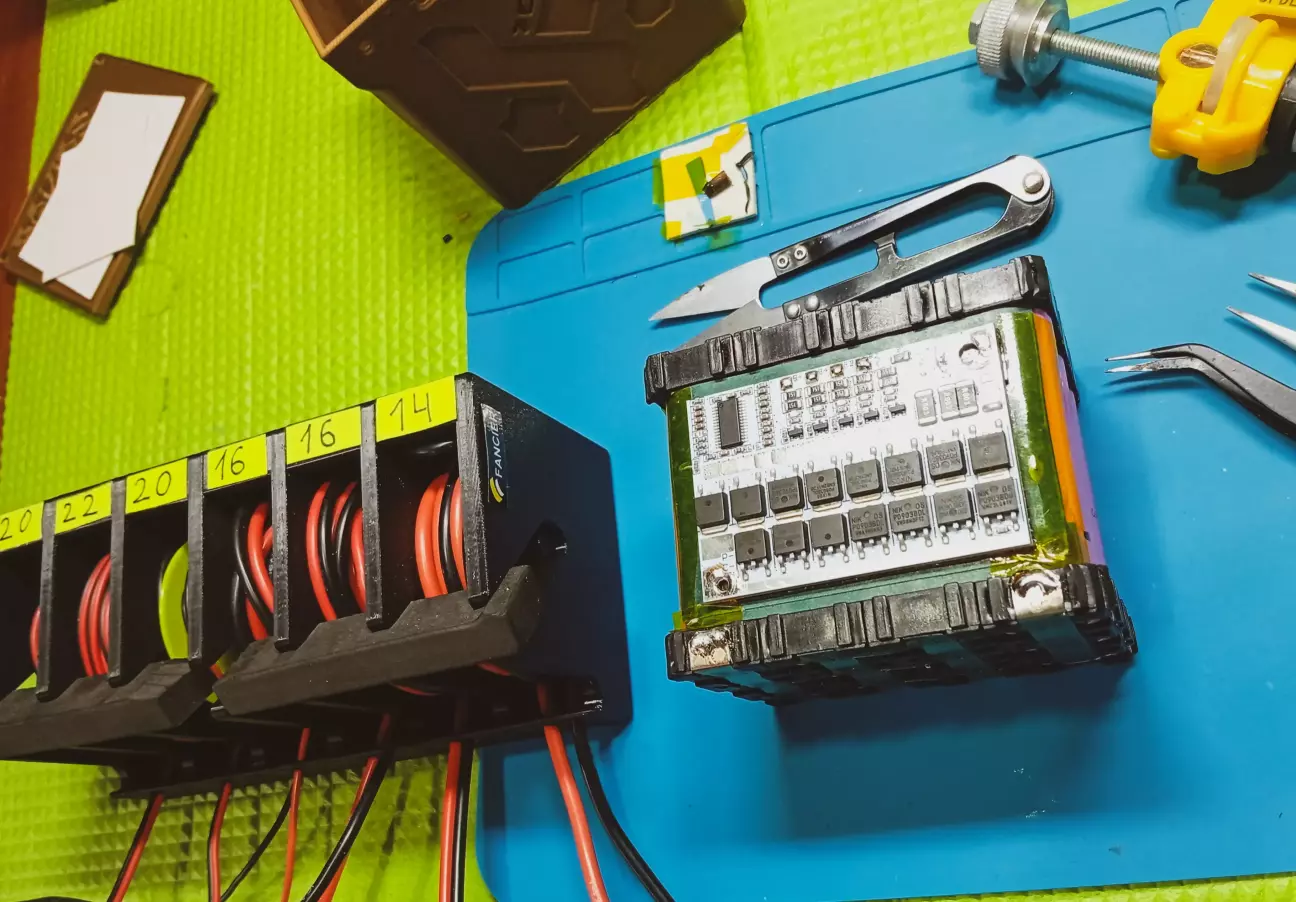

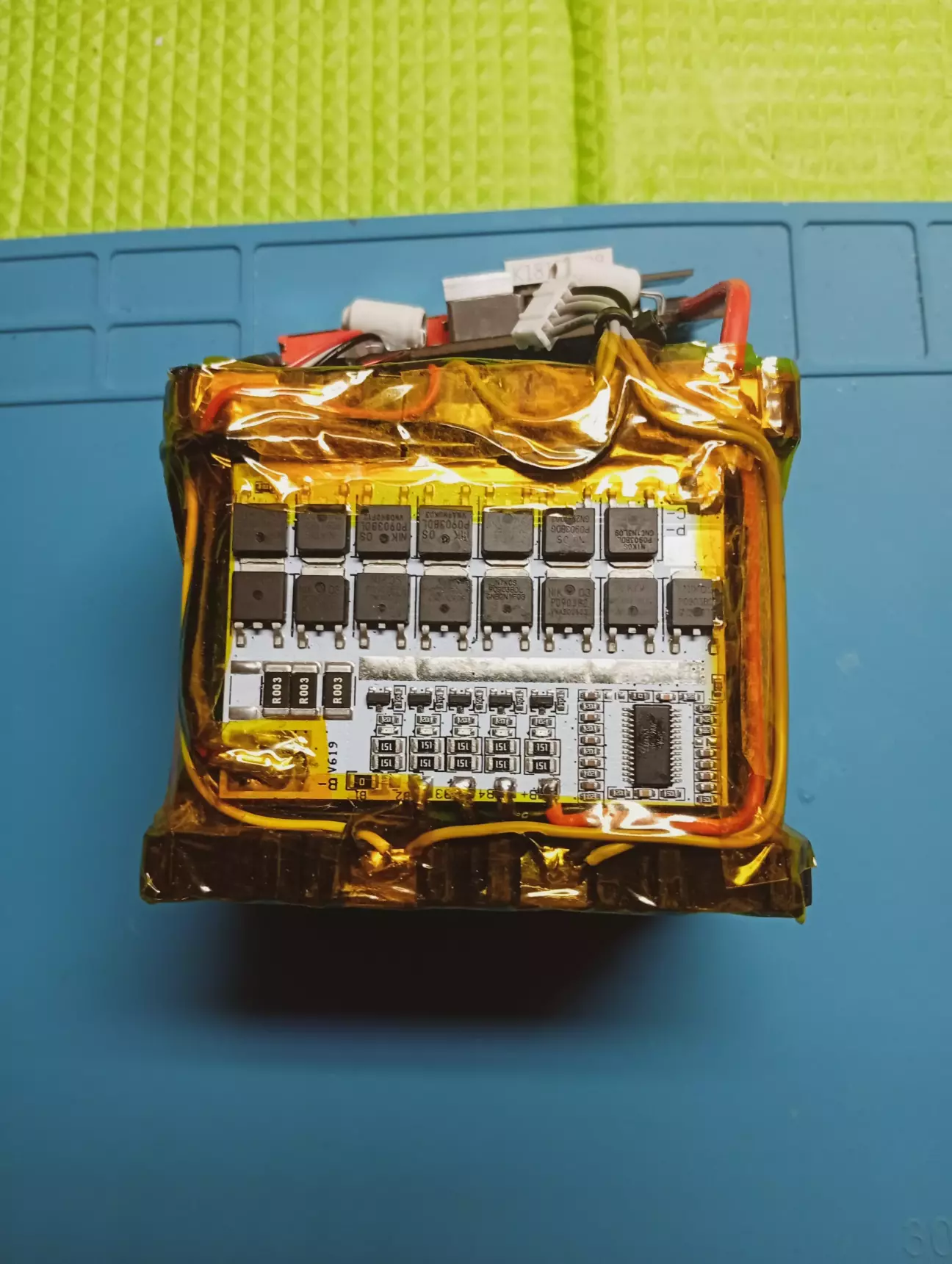

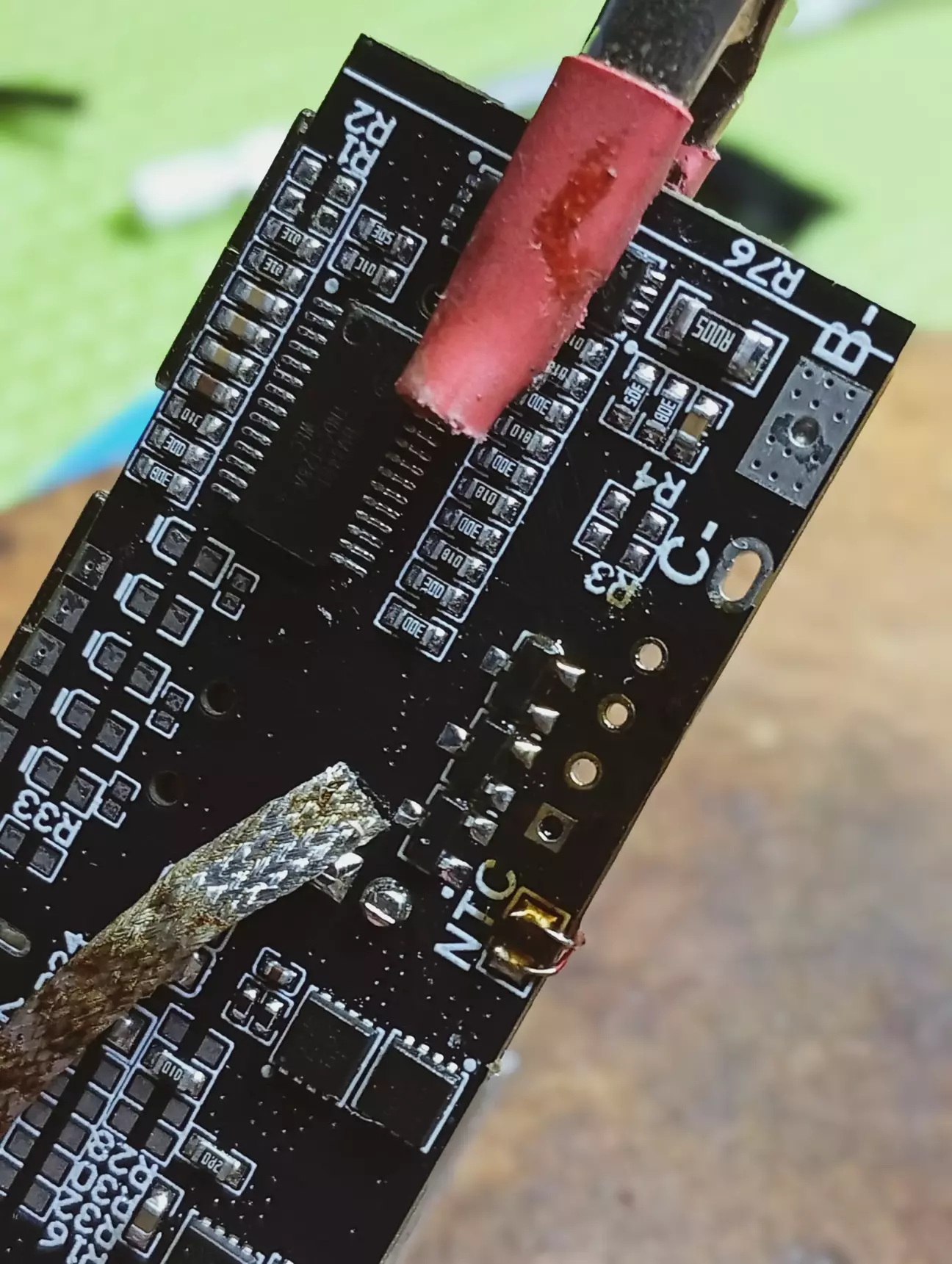

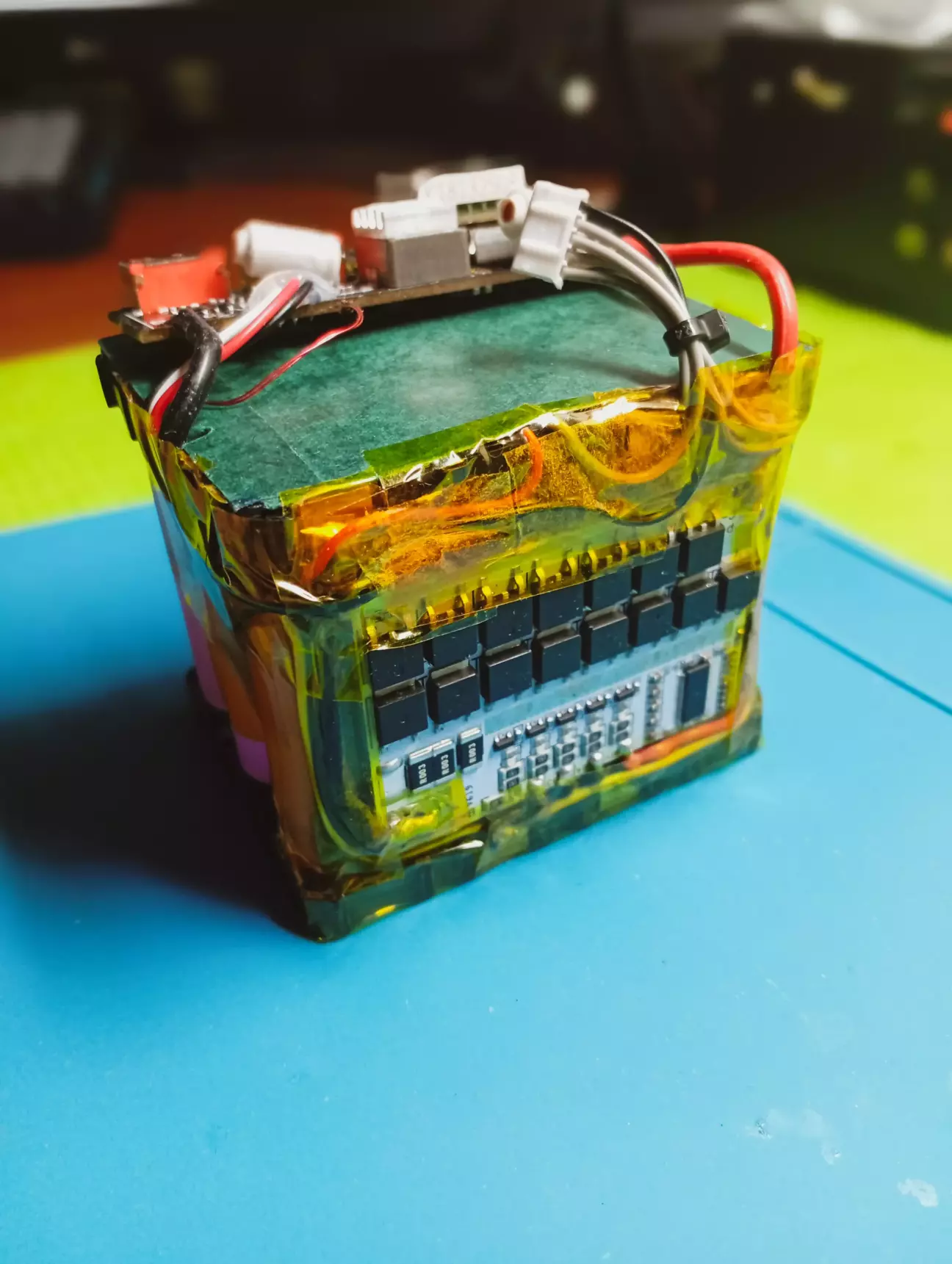

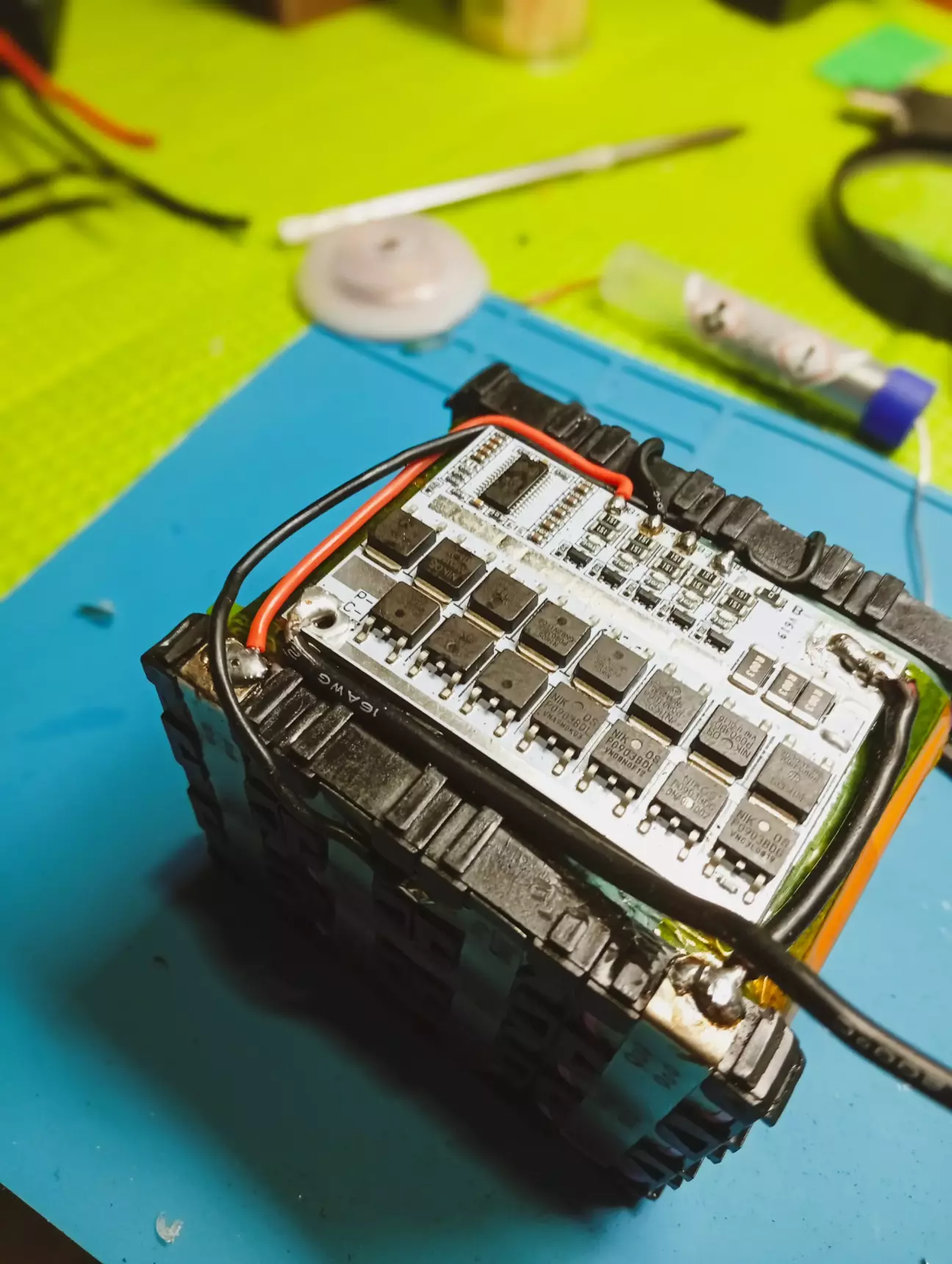

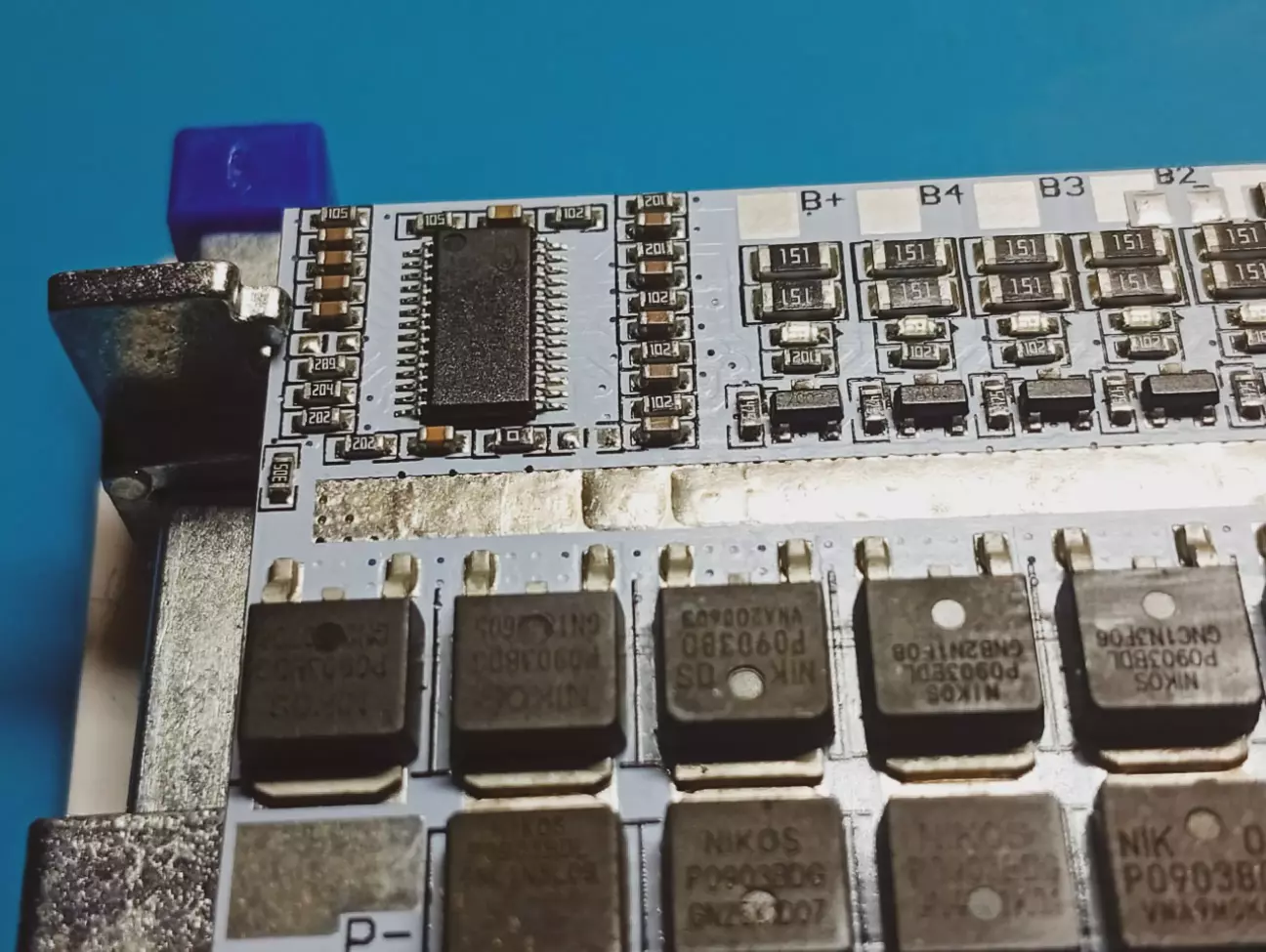

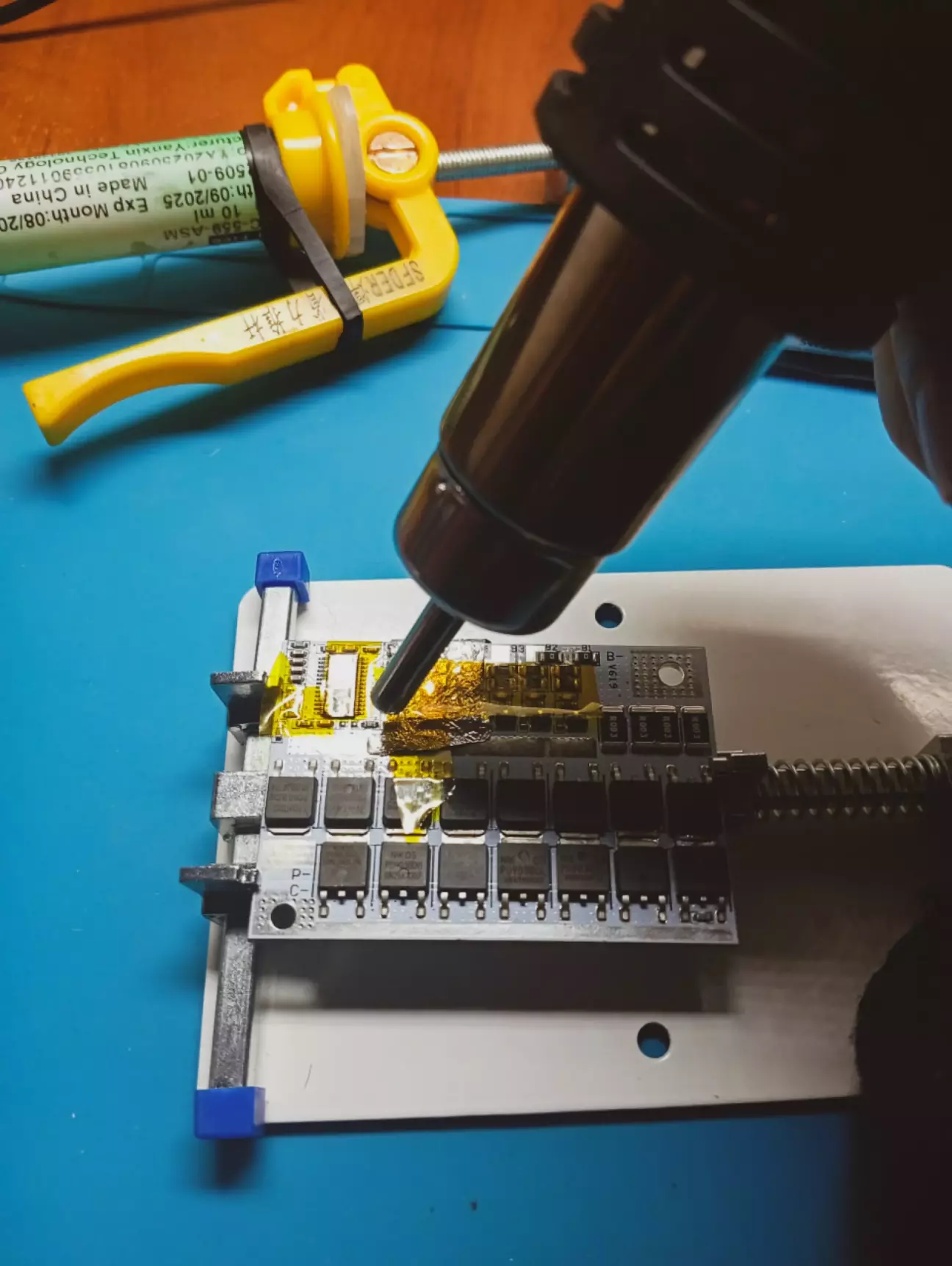

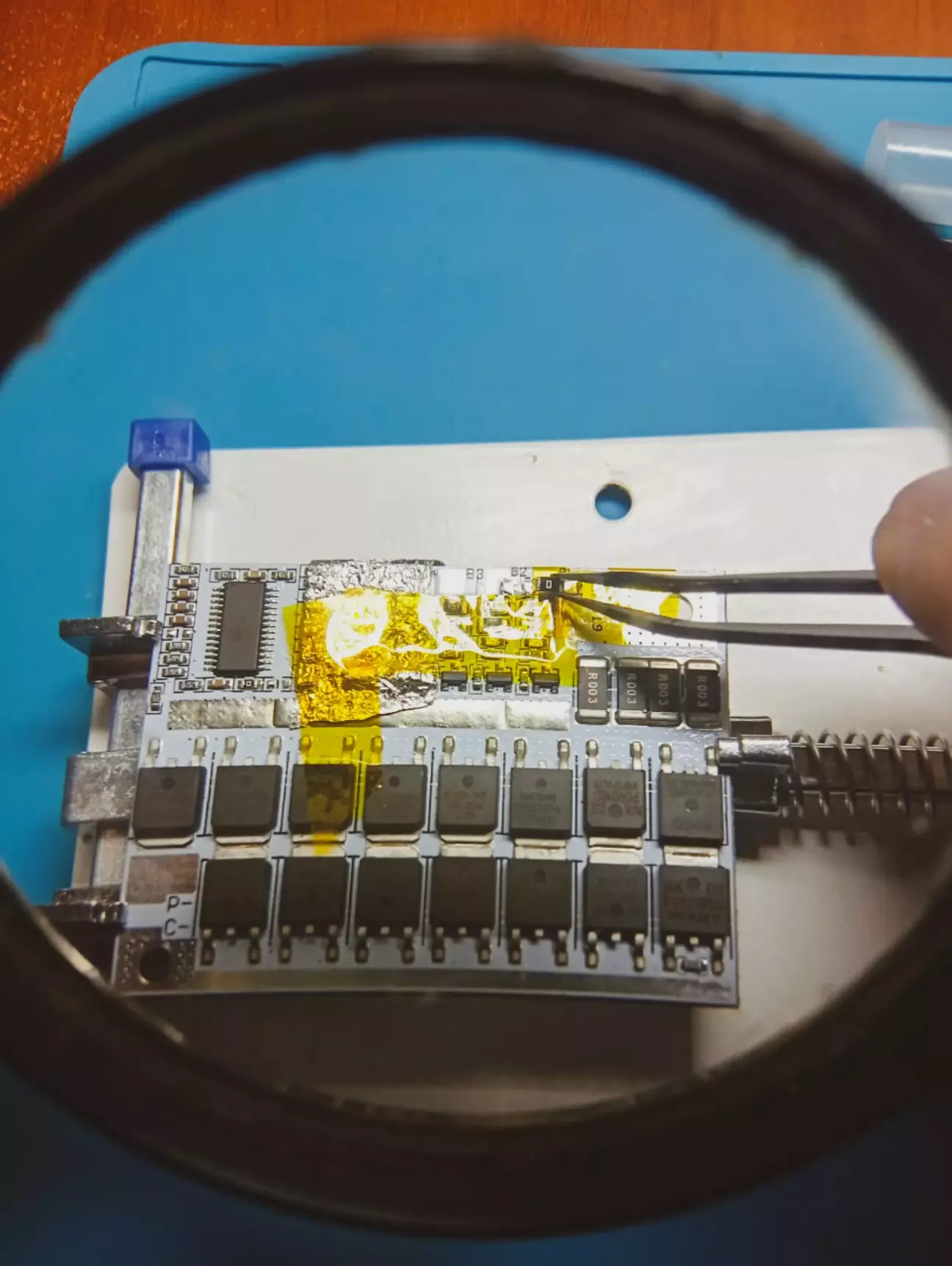

Плата бмс 100а https://s.click.aliexpress.com/e/_c3ssUEjz

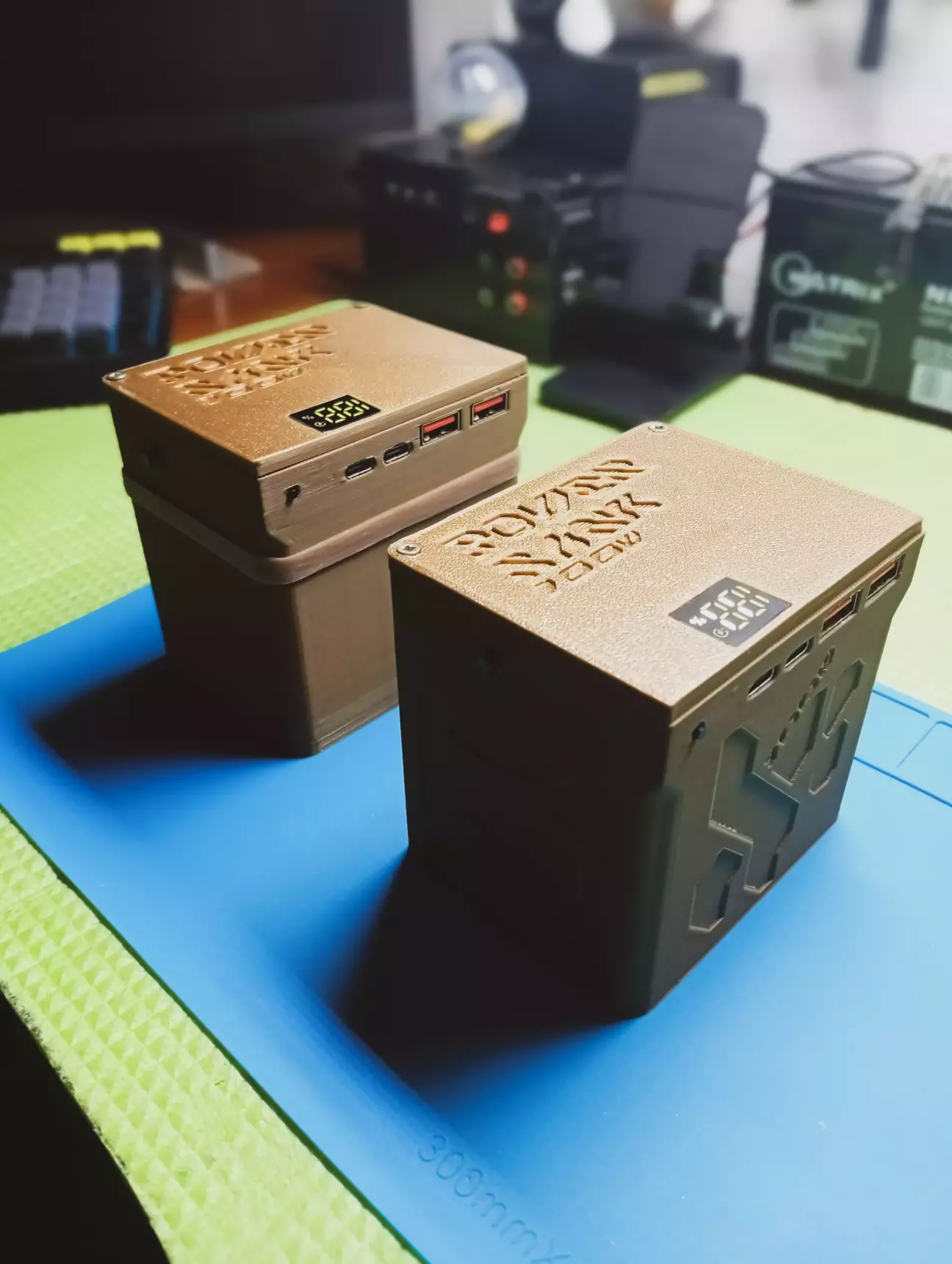

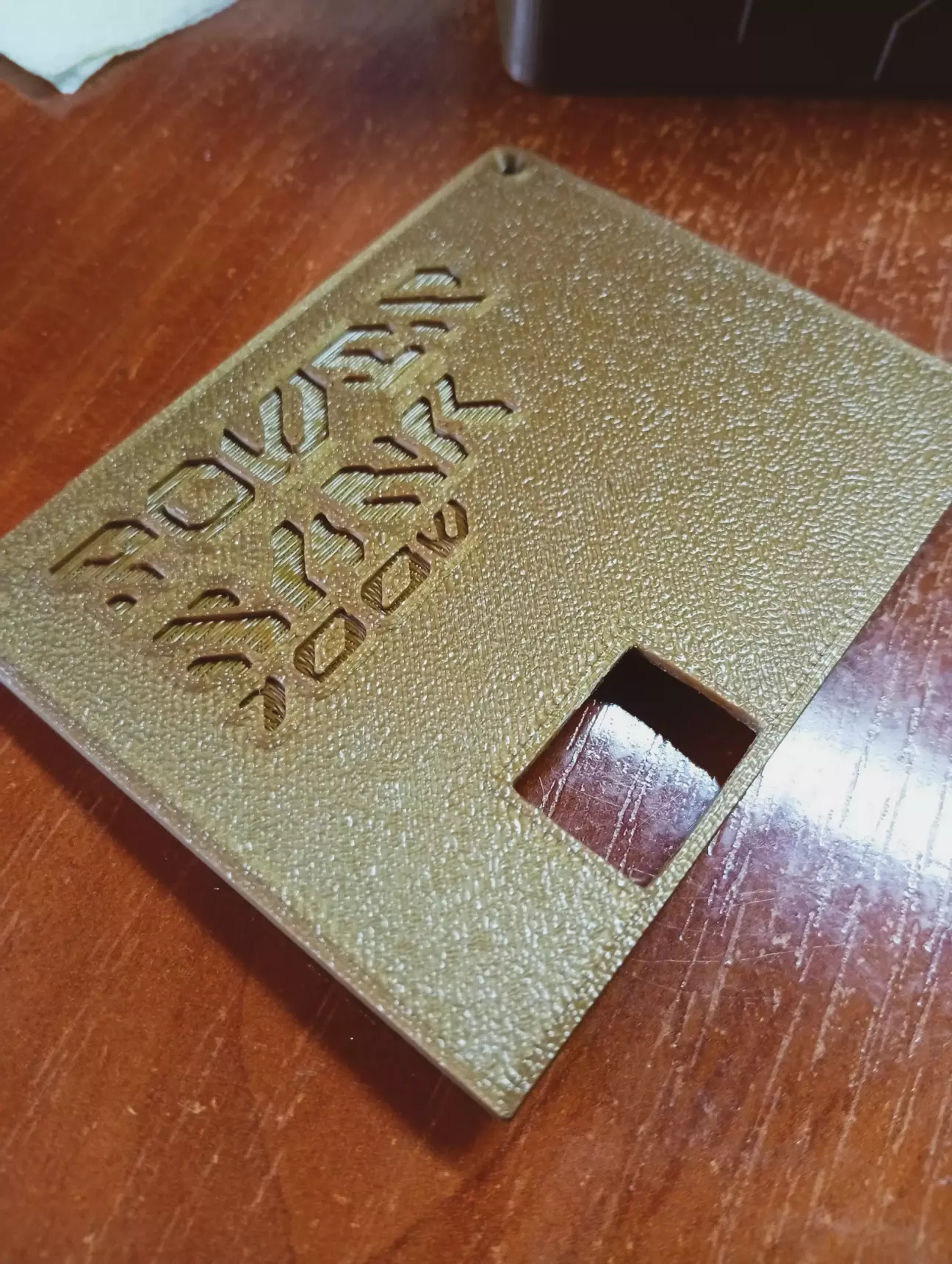

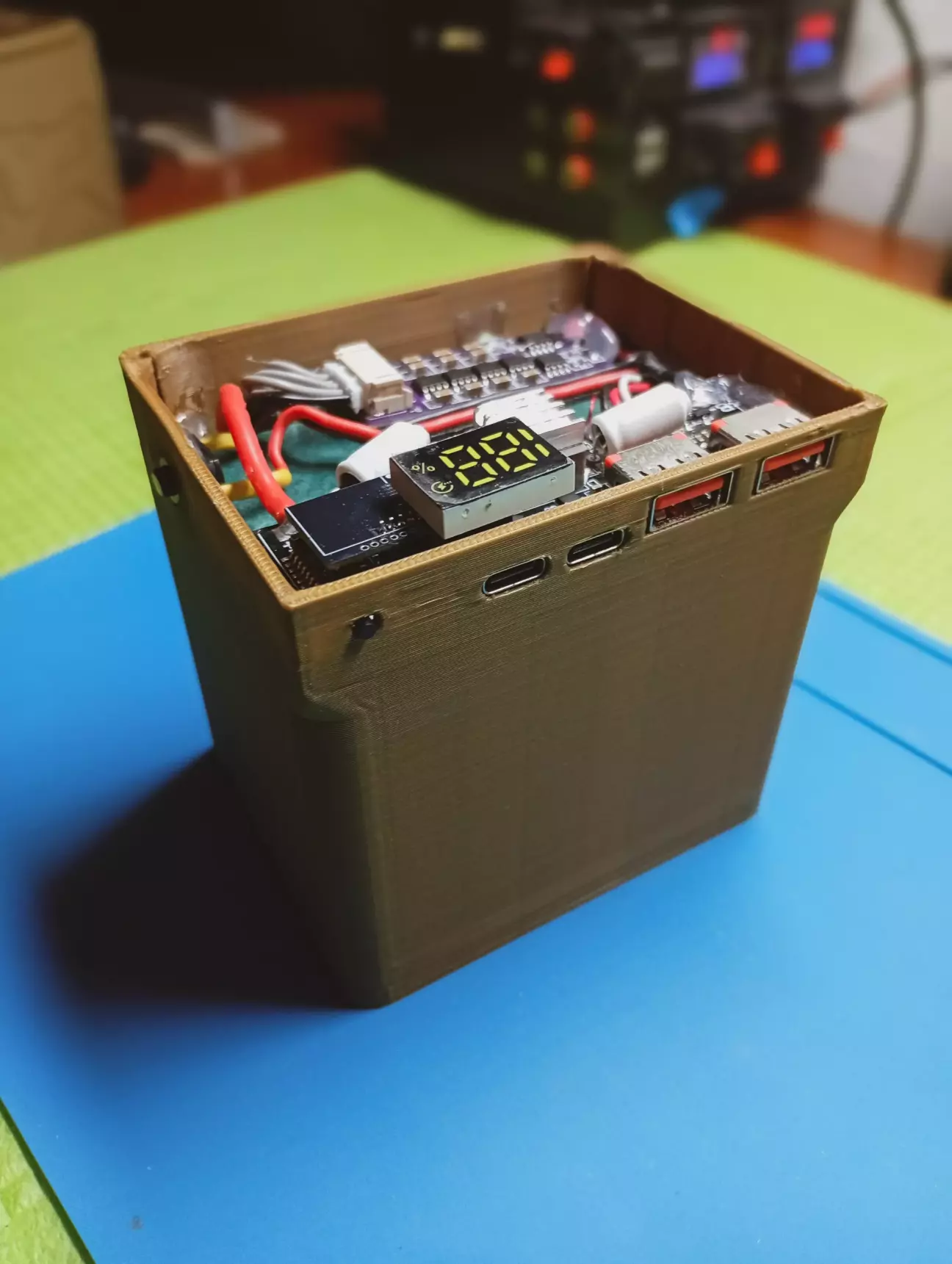

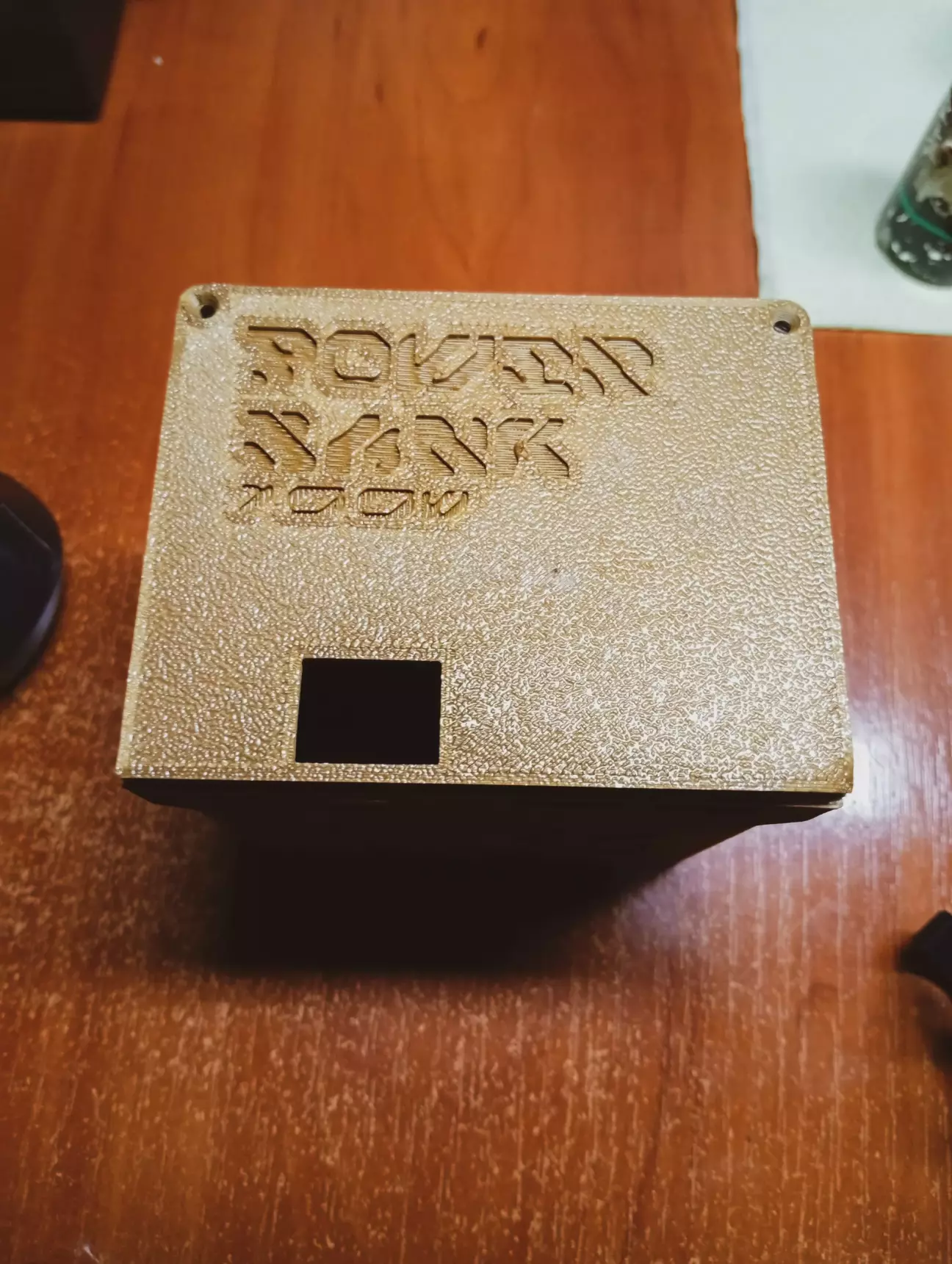

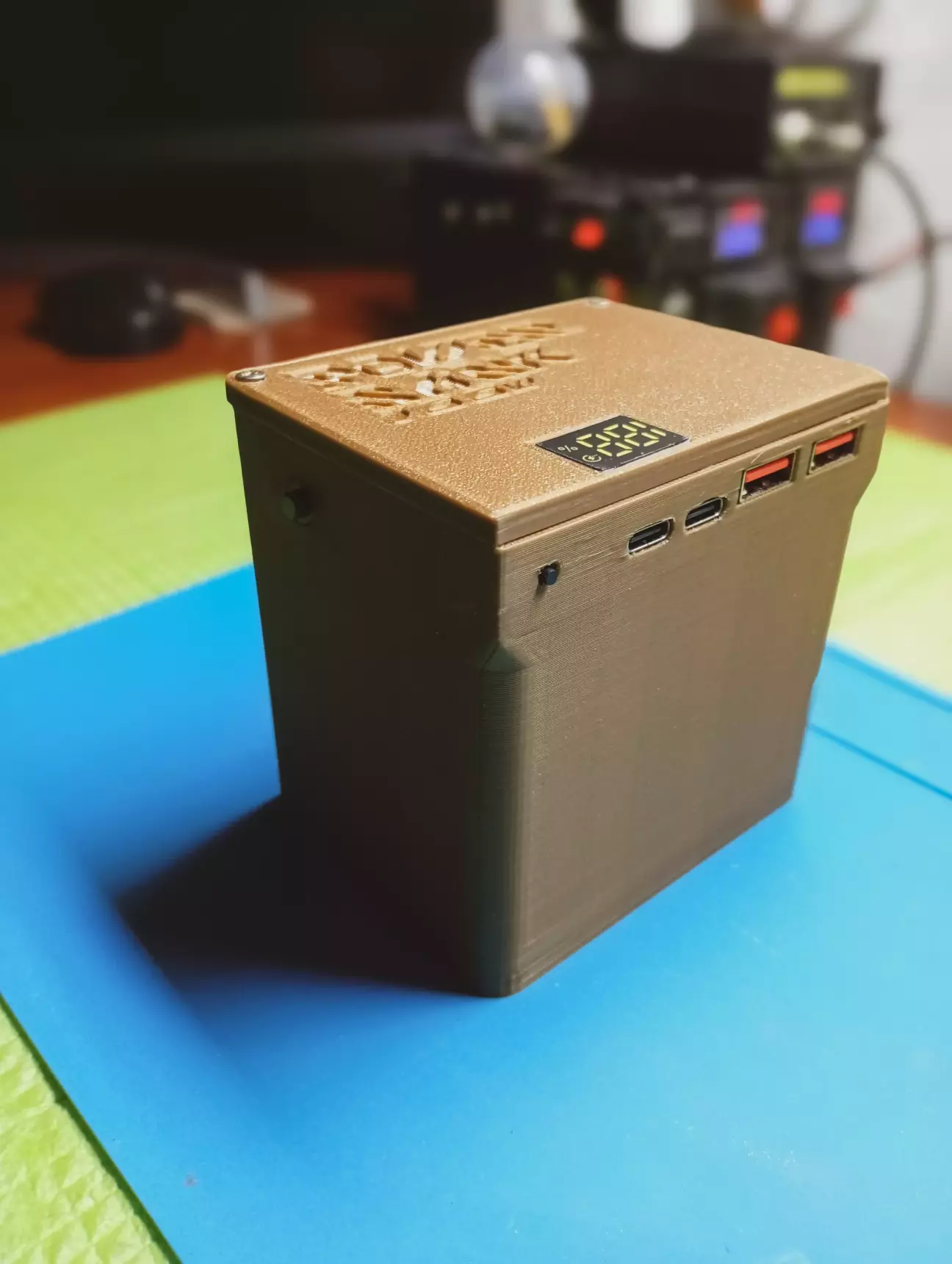

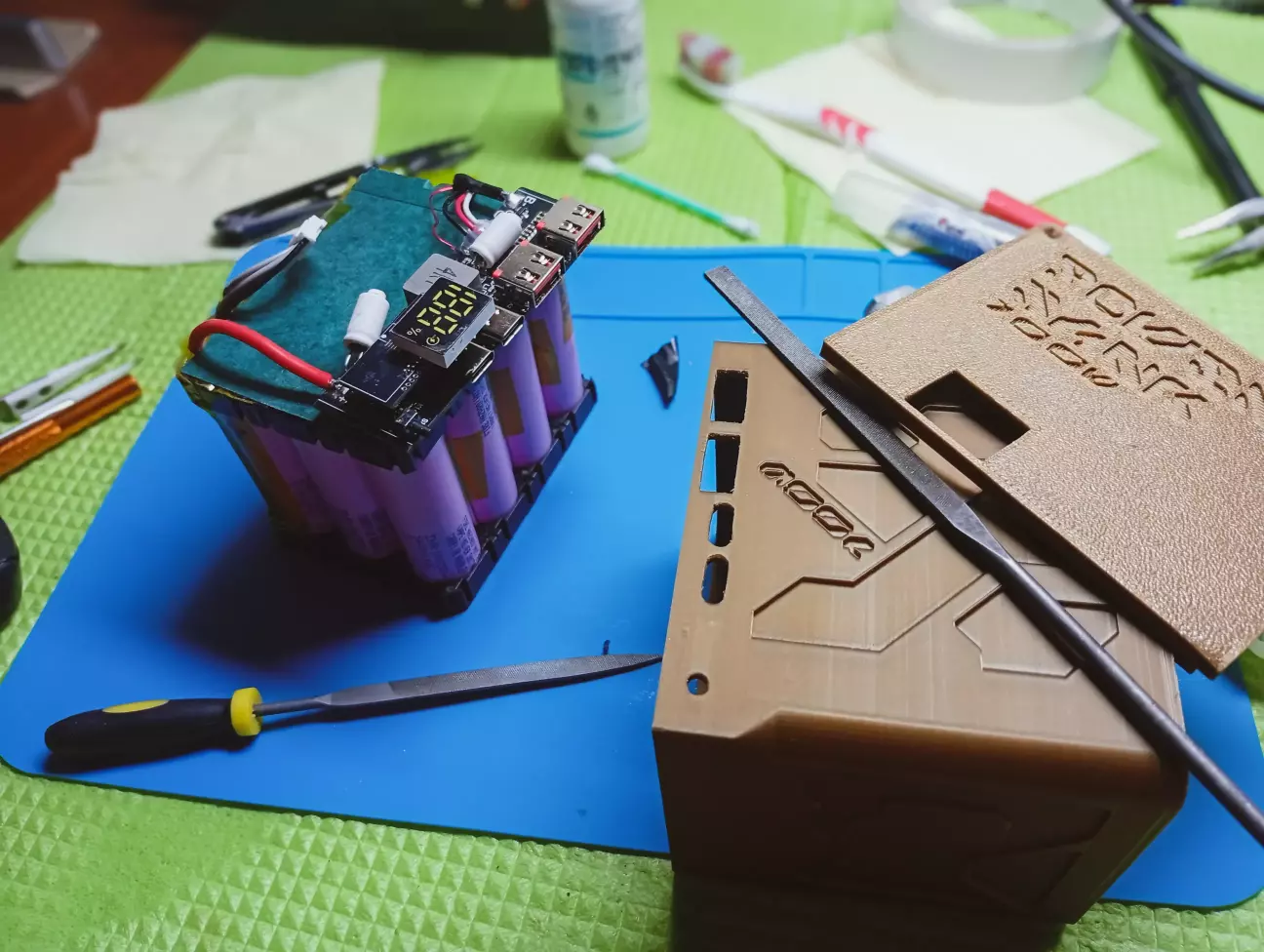

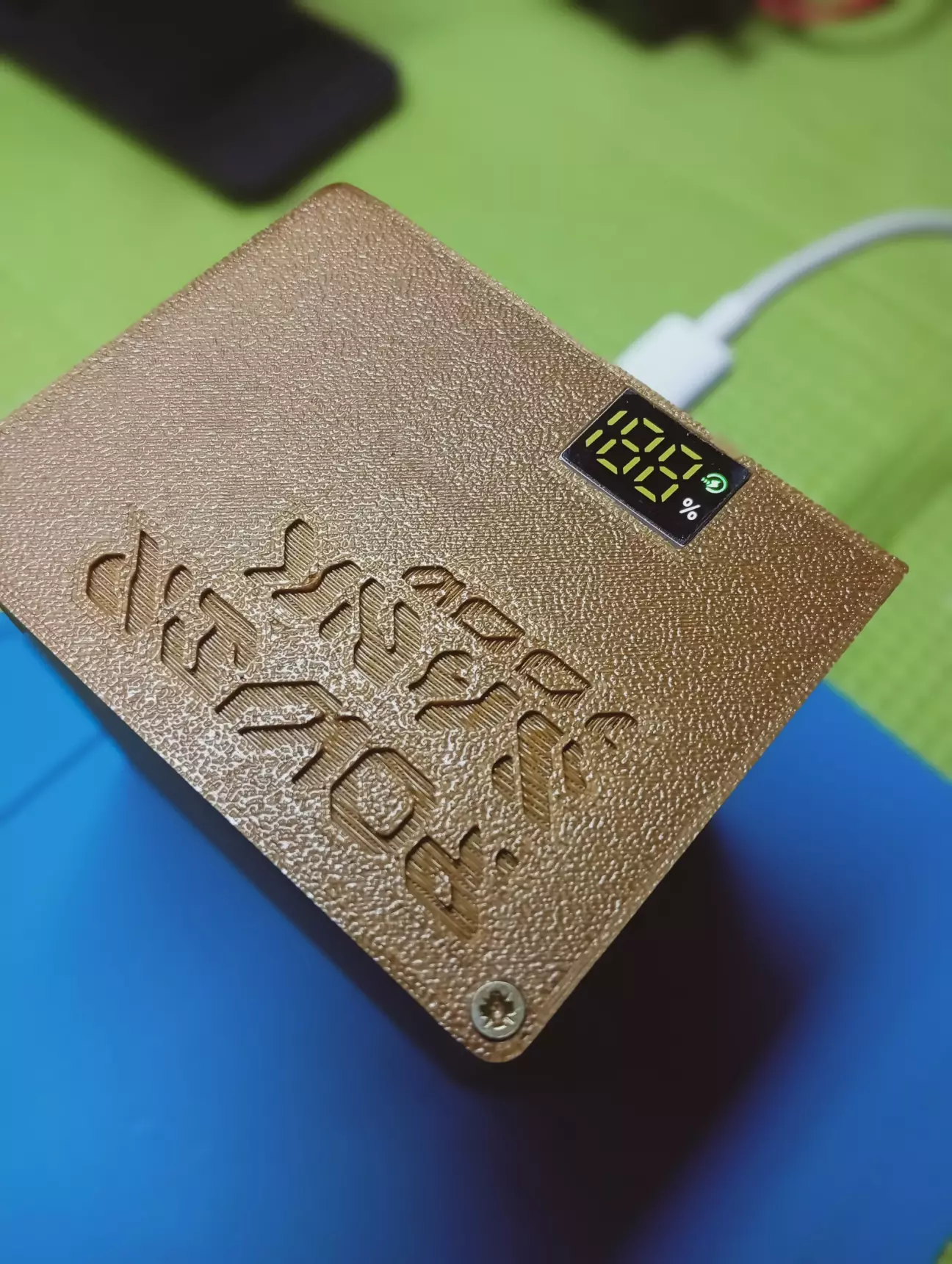

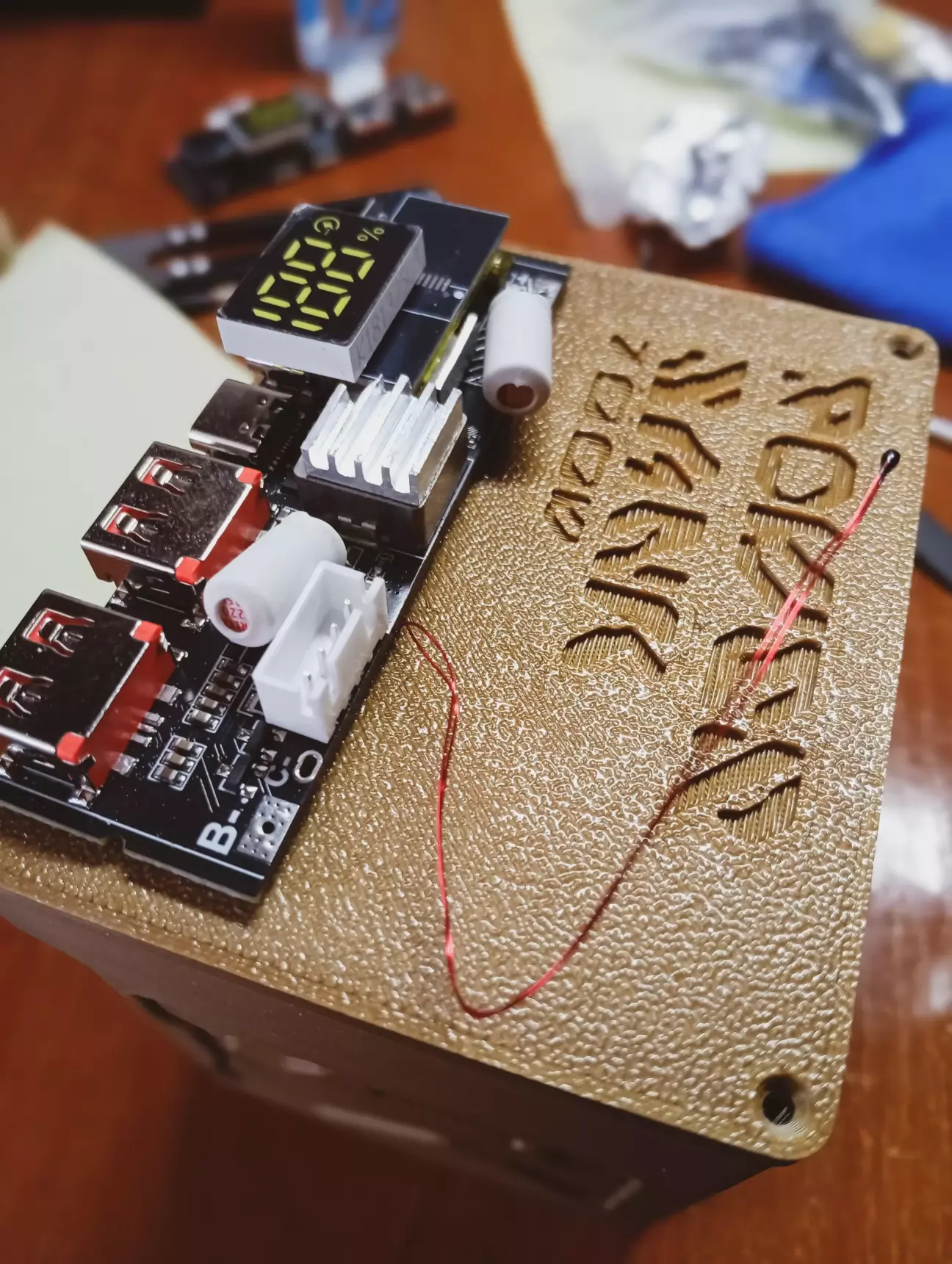

Якщо треба друк такого корпусу, пишіть у приватні

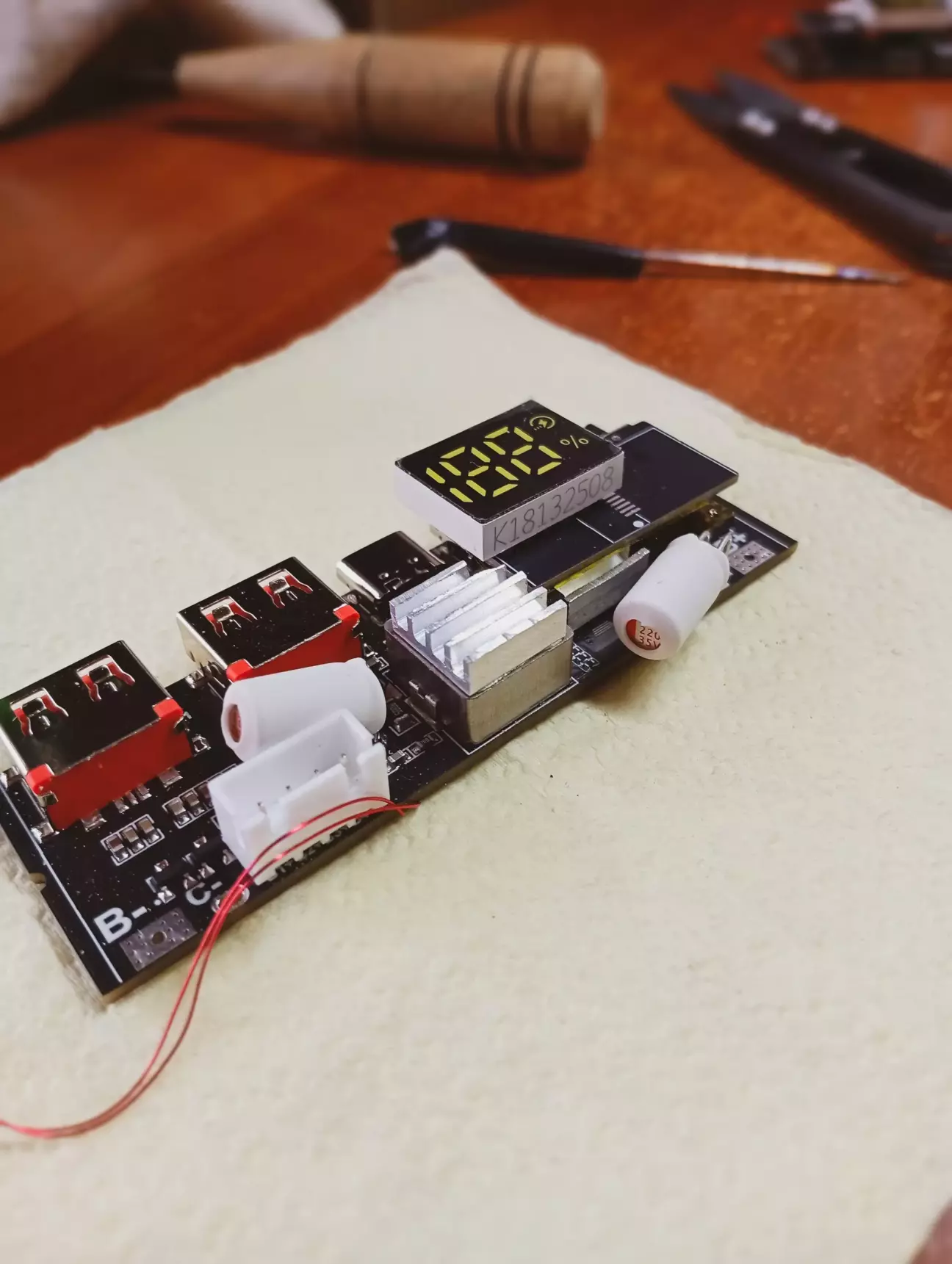

Готово, всім добра 👍
