5. Покращення звуку BMW BUSINESS CD від е46

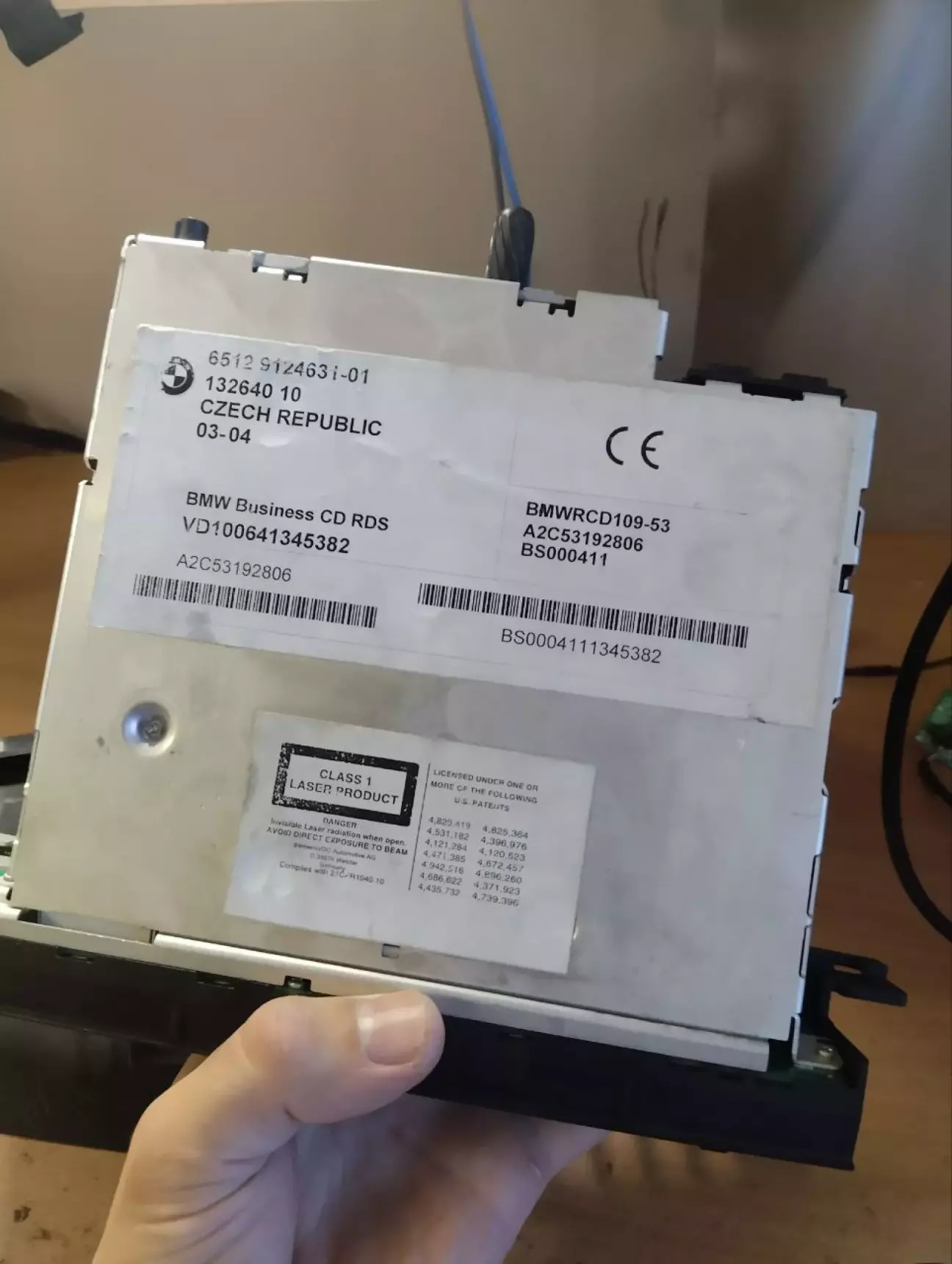

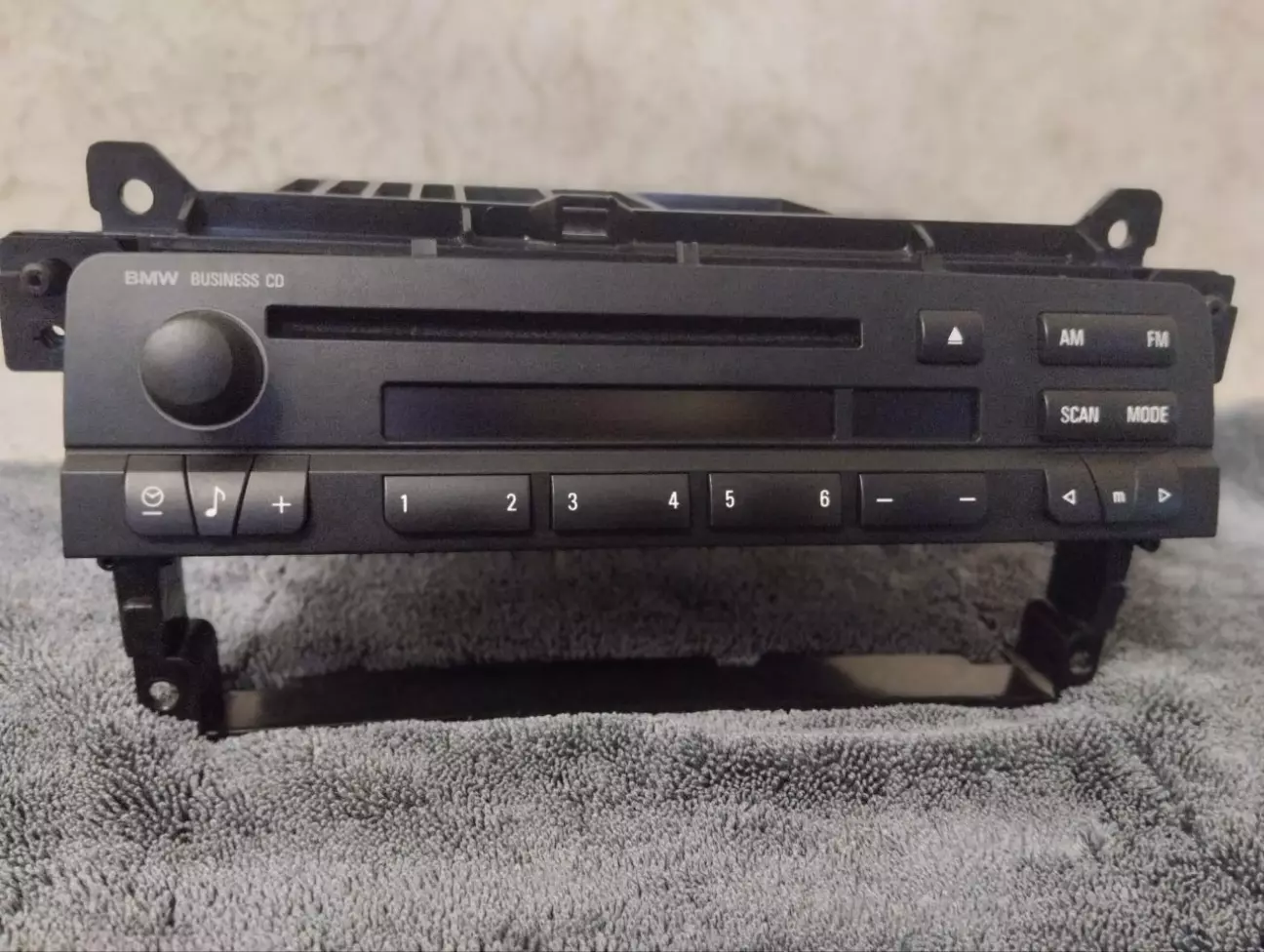

Вітаю. Якось з цікавості розібрав я свою магнітолу BMW Business CD.

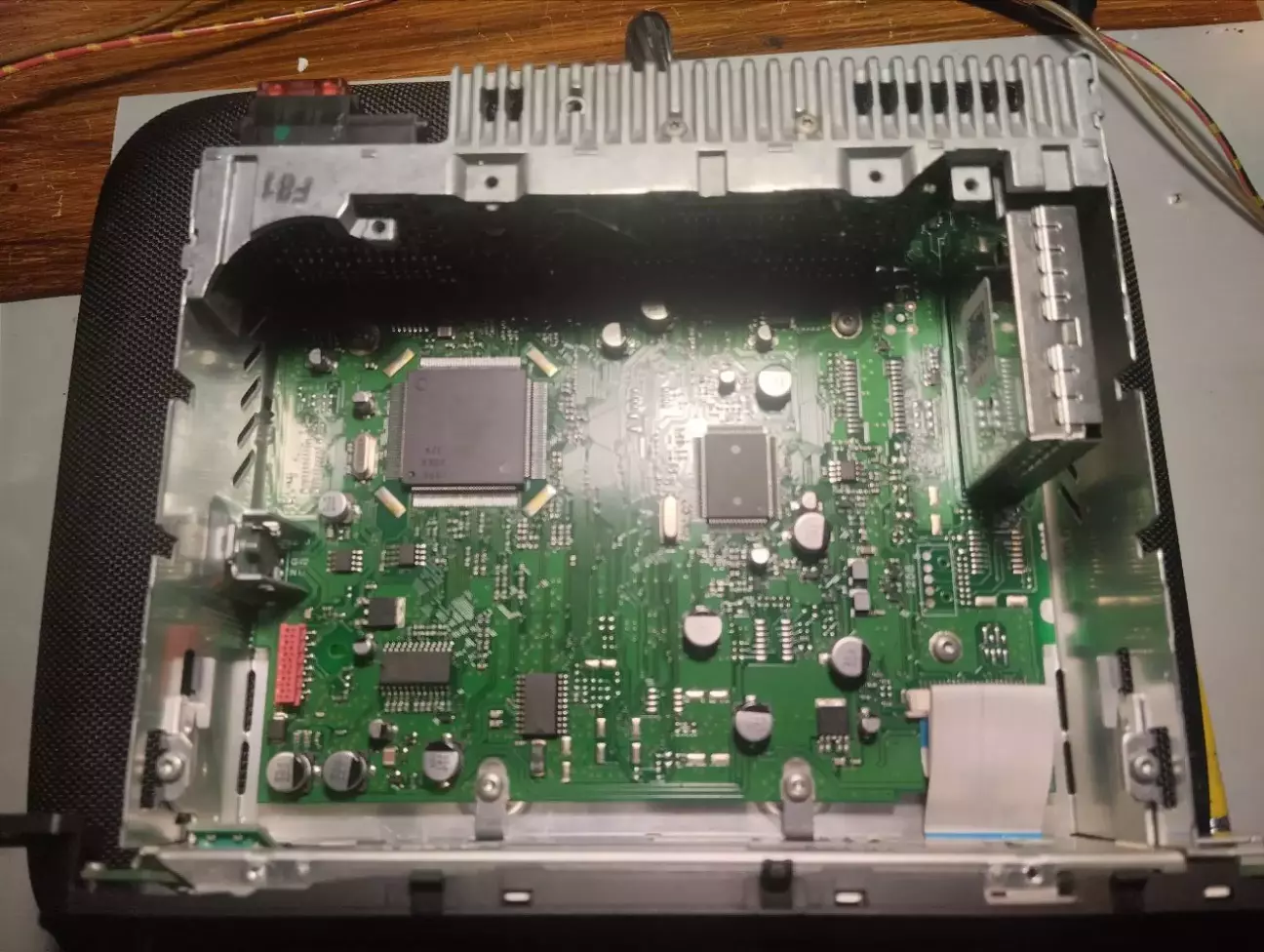

Виробників цих магнітол було декілька і хоч візуально всі вони схожі,але по схематиці були абсолютно різні.

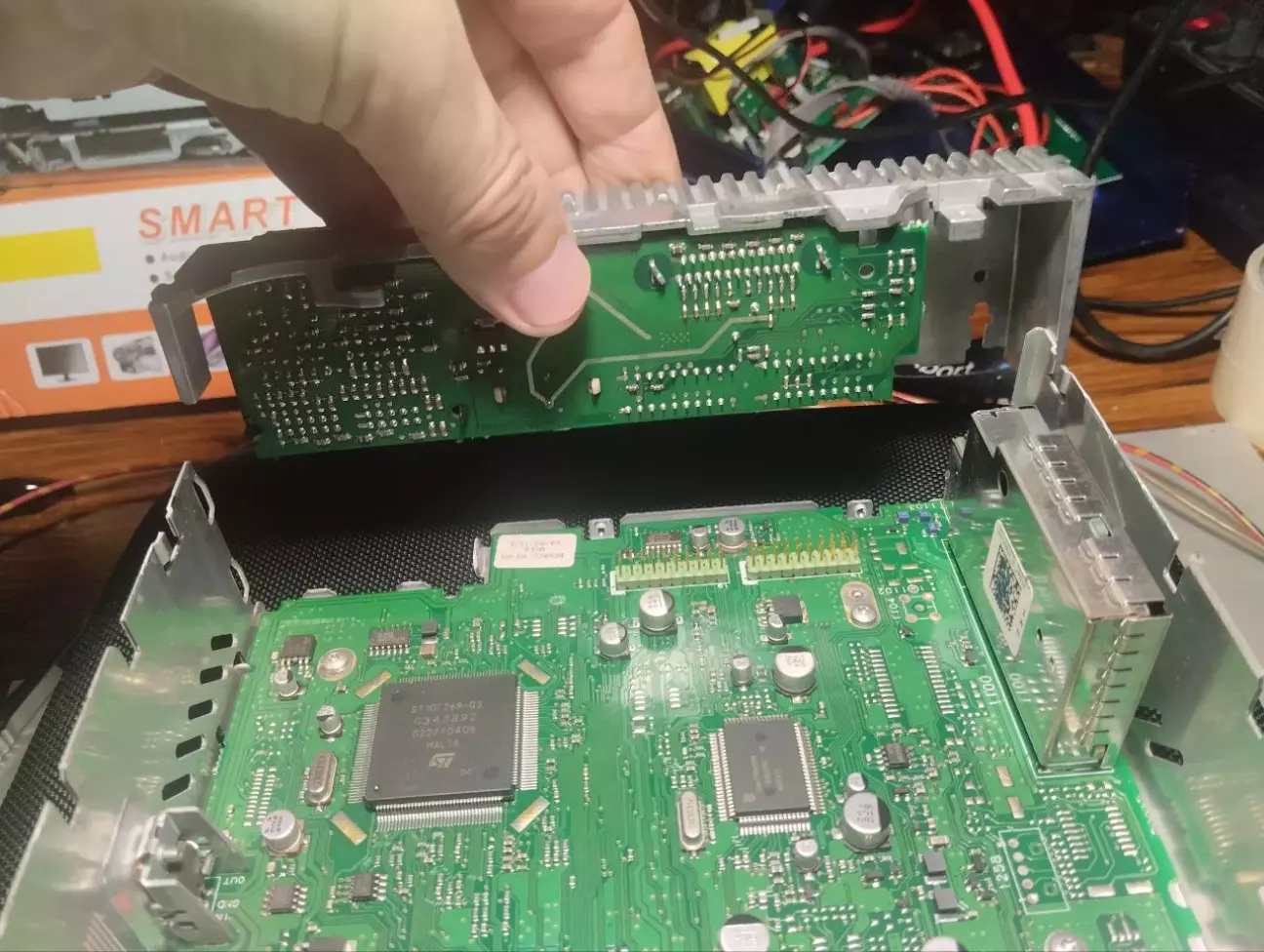

(наприклад деякі мали один підсилювач звуку 25піновий, розміщений на задньому радіаторі,а інші -два менших підсилювачі на боковій частині корпусу)

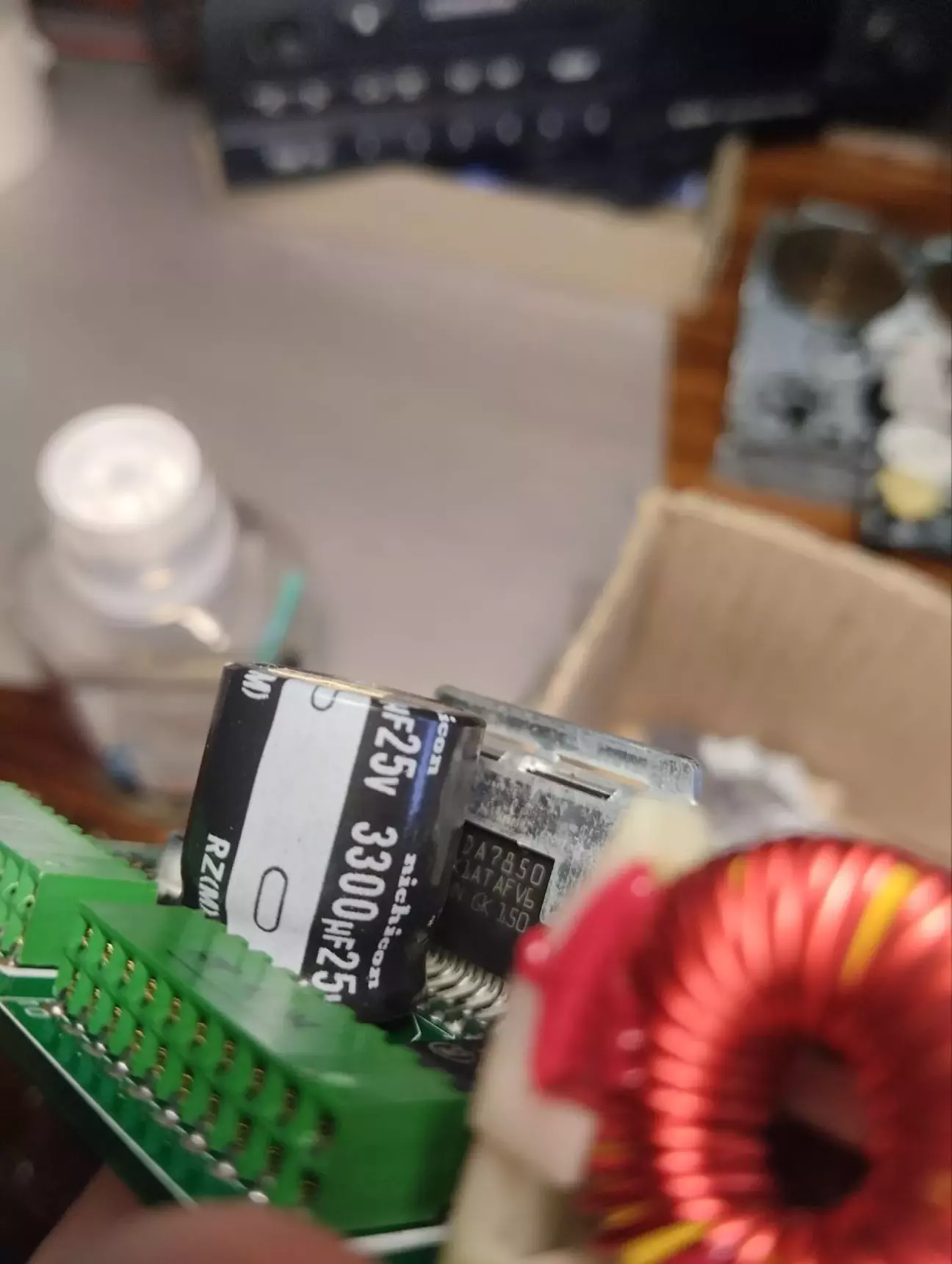

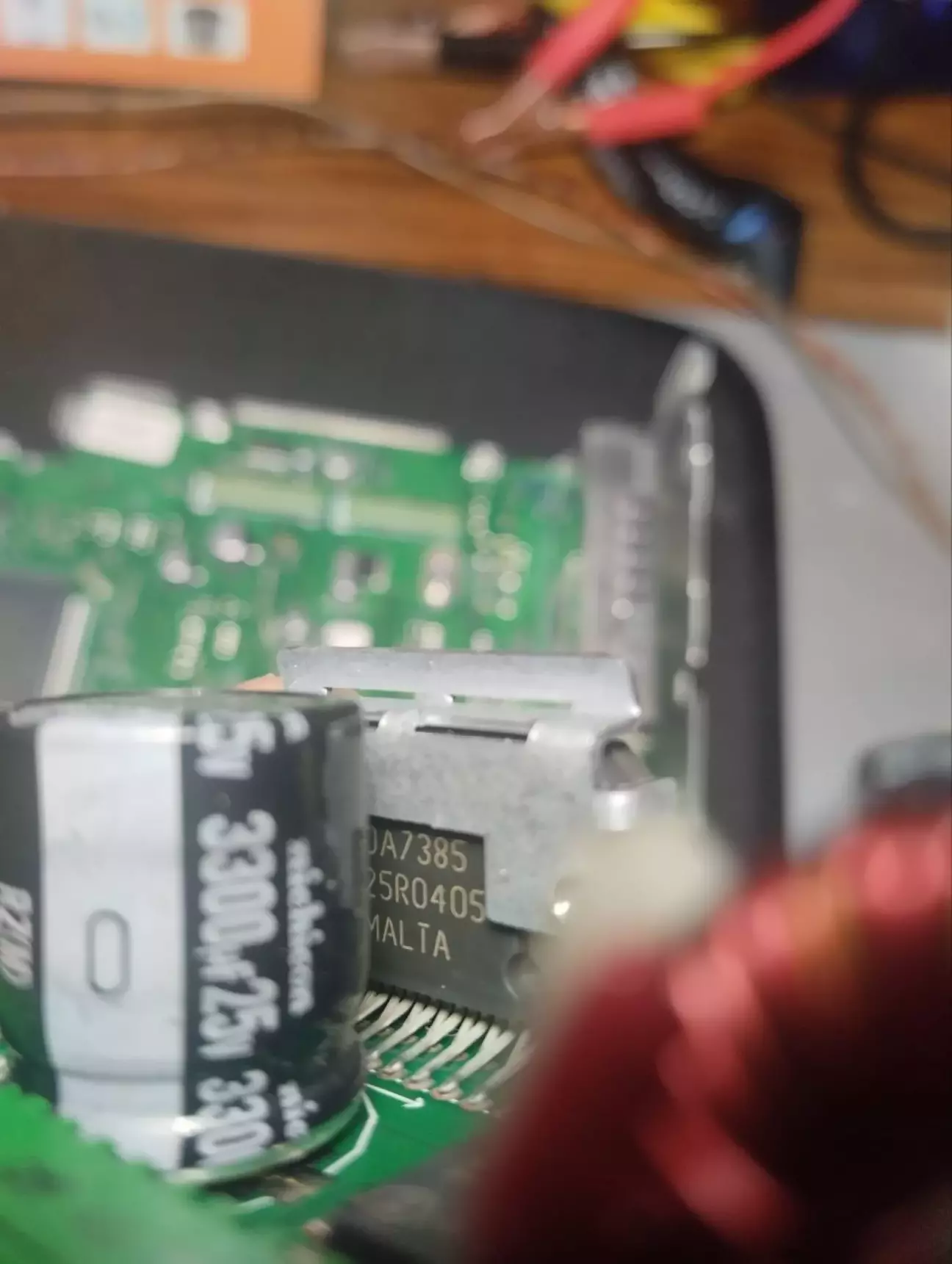

Мені стало цікаво що за підсилювач в мене та чи можливо його замінить,наприклад на TDA7850 чи Pioneer PA2030A, щоб покращити якість звуку залишившись при цьому з штатною магнітолою.

Ось чому я вважаю що для потужних мікросхем охолодження просто необхіде.

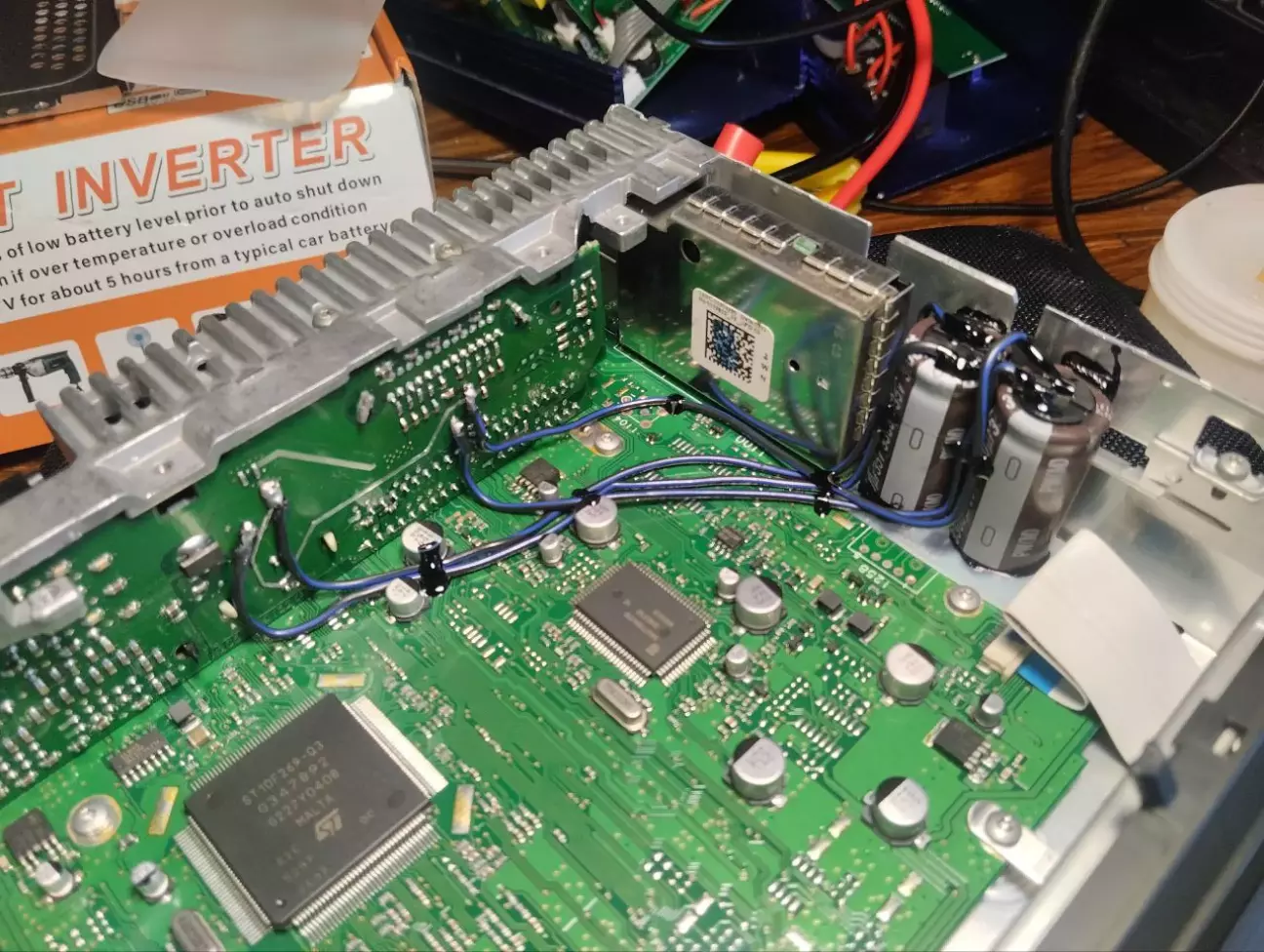

Було вирішено додать кулер,12в 40х40мм 4000об/хв,тихо працює майже не чутно бо заживлений від конденсатора на платі,від 8 вольт.

Приберіть дітей від моніторів зараз😁

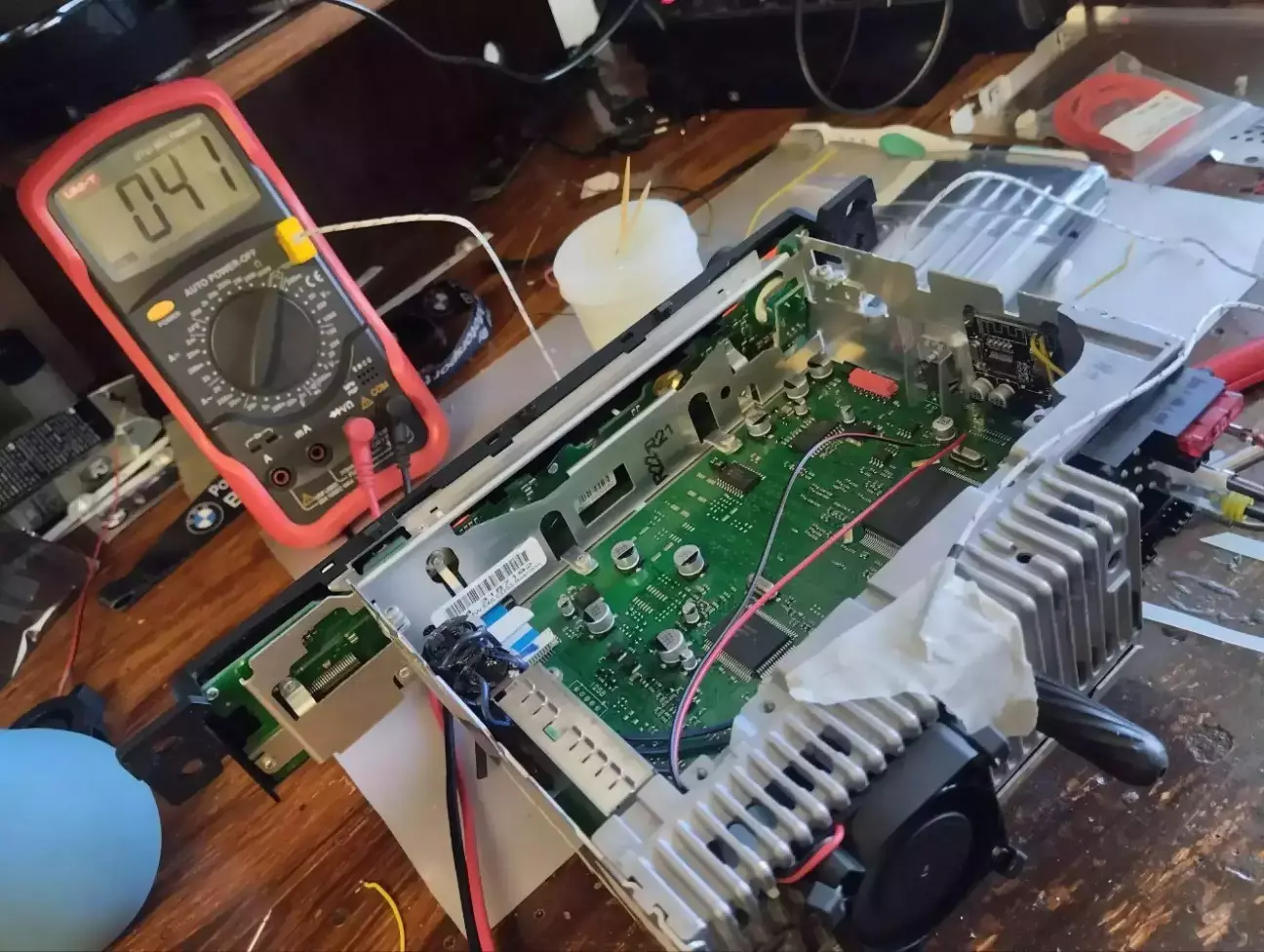

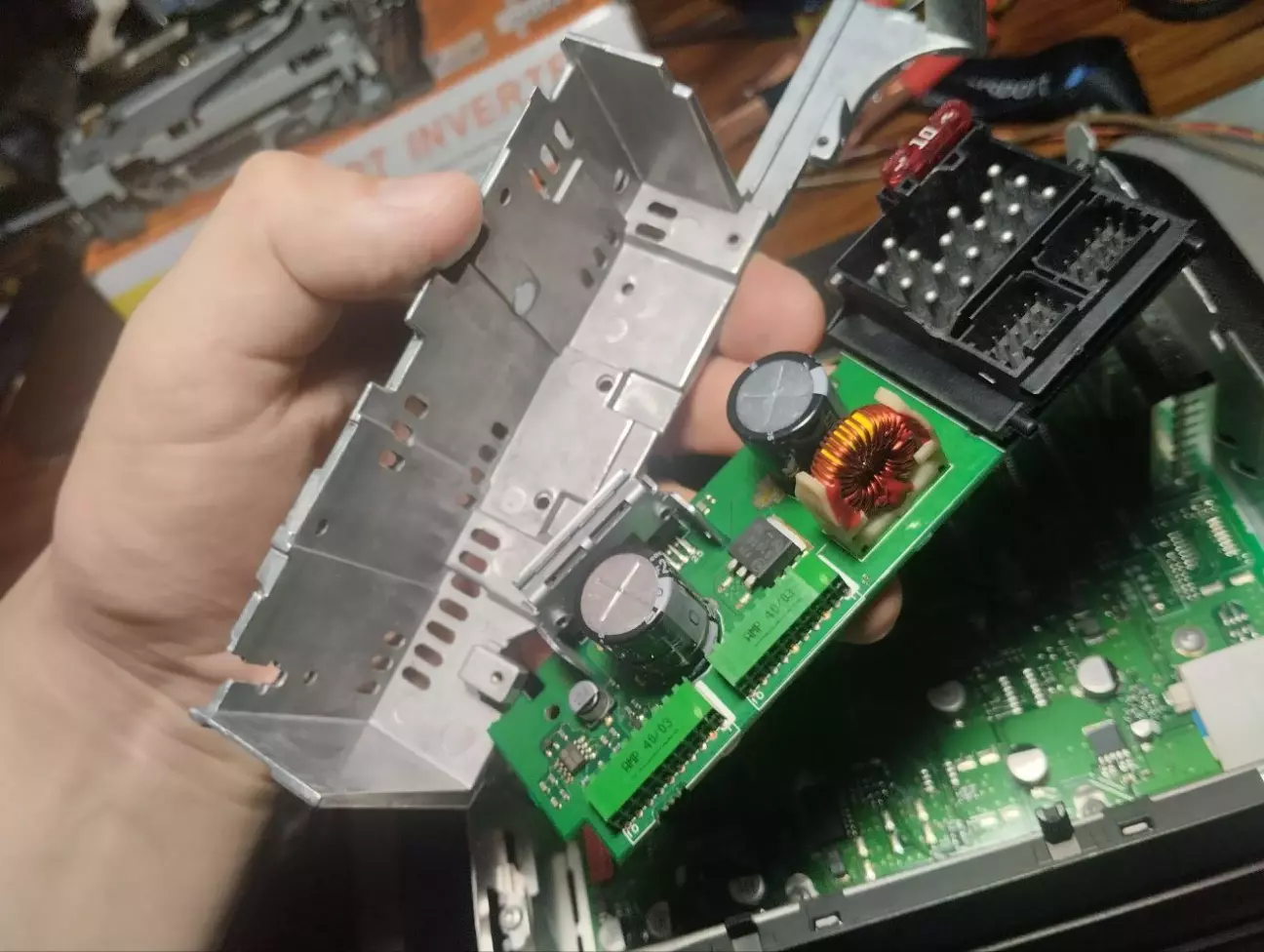

Вікно для кулера,видно що ліворуч перекрито шлях для повітря,тобто все воно продувається через свого роду тунель,обдуваючи підсилювач і виходить через отвори радіатора.

Розміщення кулера зумовлено посадочним місцем магнітоли в рамці,інакше ніяк.

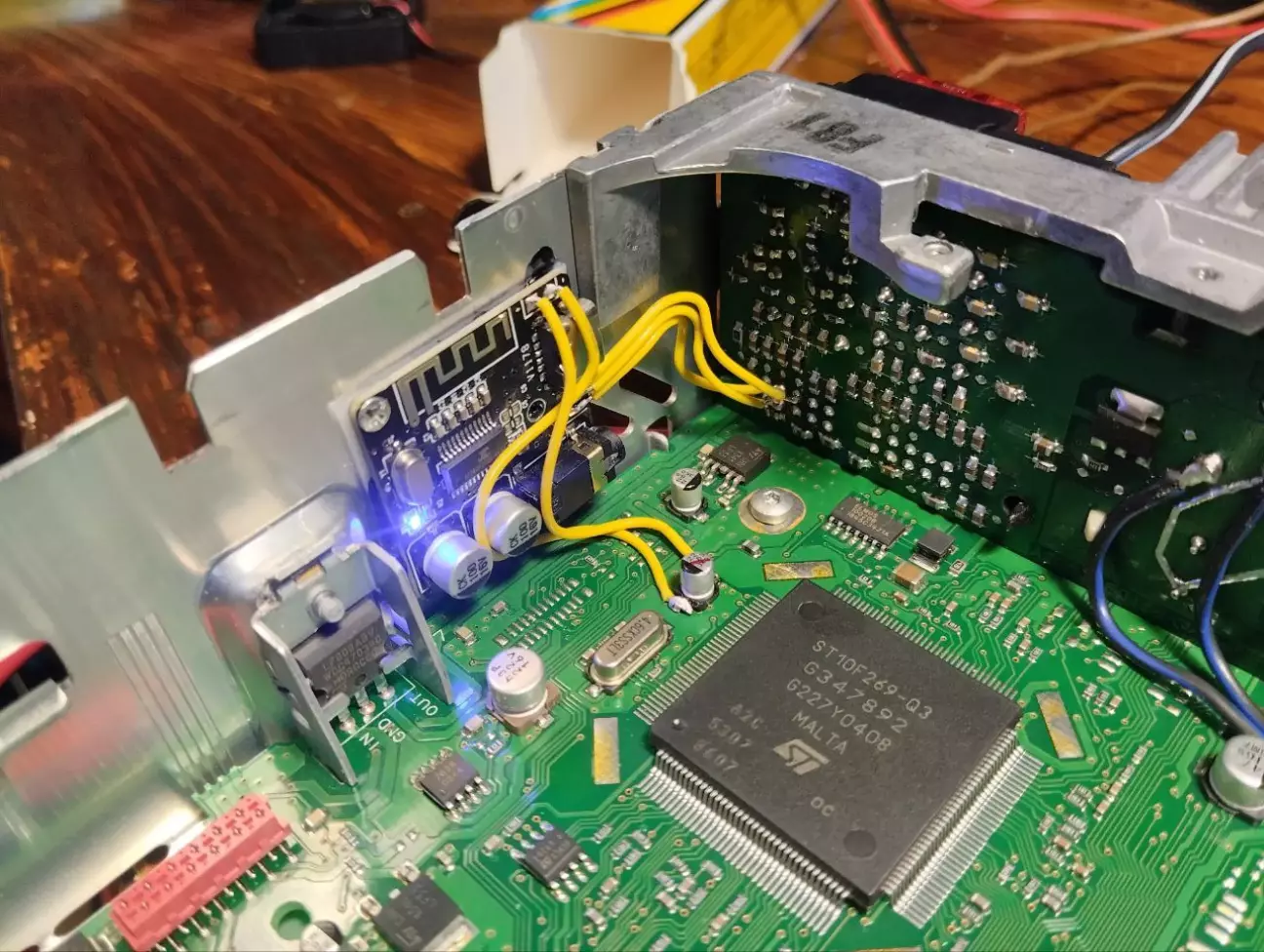

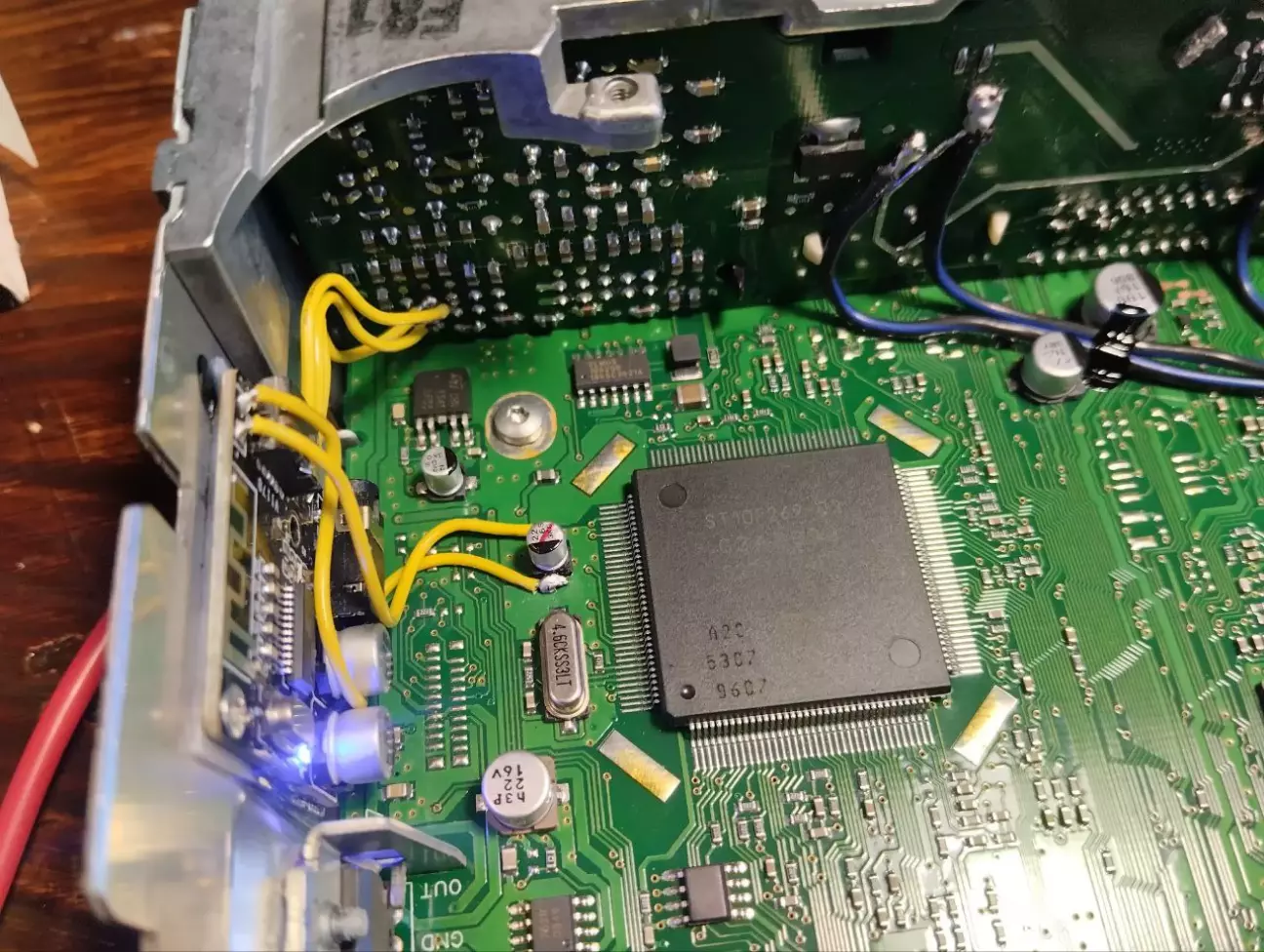

Оскільки магнітола має штатний вхід AUX то вирішив через нього додати ще й блютуз,але затупив і спершу розмістив в корпусі модуль, так робити НЕ ВАРТО. По перше гірше прийом сигналу,по друге треба сигнал подавать через кабель аукс,бо інакше магнітола просто не бачить навантаження на пінах і не активує режим AUX.

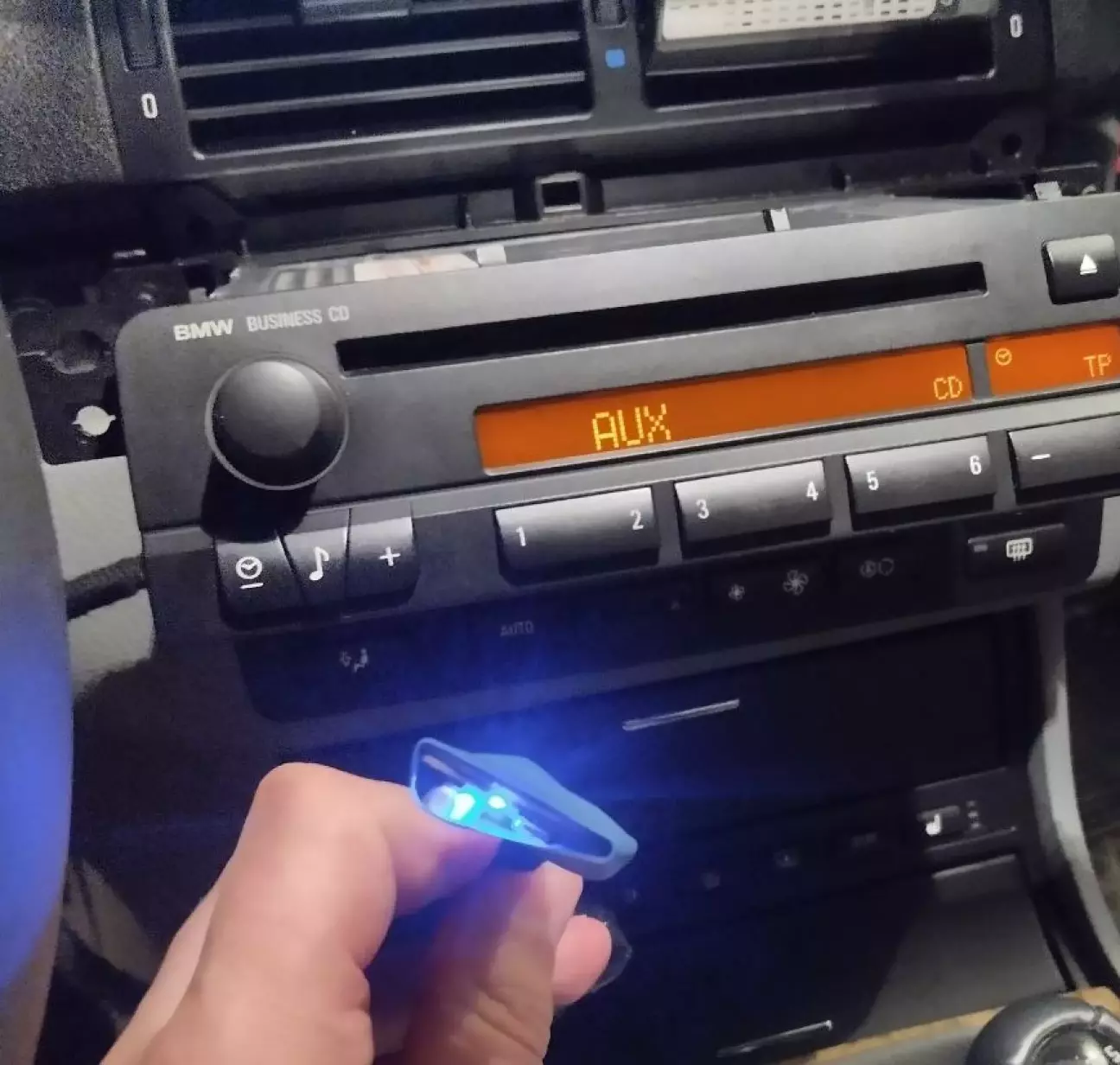

Отже я виніс модуль на кабелі,по суті просто замінив на штатному аукс кабелі гніздо 3.5мм на модуль додавши живлення 5в.

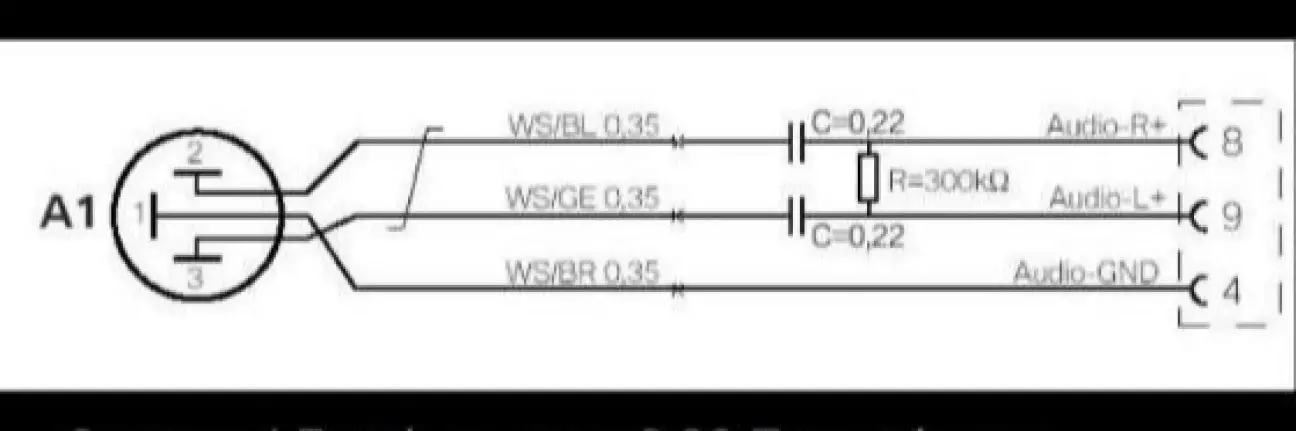

Якщо ви не маєте штатного кабеля то можна зібрати його ось по цій схемі нижче:

Все чудово працює,вже більше року минуло з того часу.

 Чи змінився звук порівняно зі стоком? Просто в рази!Звісно в кращу сторону)) Але не думайте що це дійство замінить вам систему з процесором та багатоканальним підсилювачем😁

Буду радий якщо допис стане комусь в нагоді.Дякую що дочитали.
