Альтернатива кнопкам керма (частина 3, фінальна). Додаткові кнопки з енкодером внизу екрану.

Вітаю всіх гостей мого скромного блогу. Сьогодні фінальна серія дописів про альтернативу кнопкам керма.

Попередні записи:

• Альтернатива кнопкам керма. Альтернатива енкодерам на мультимедіа
• Альтернатива кнопкам керма (частина 2). Накладні кнопки на кермо

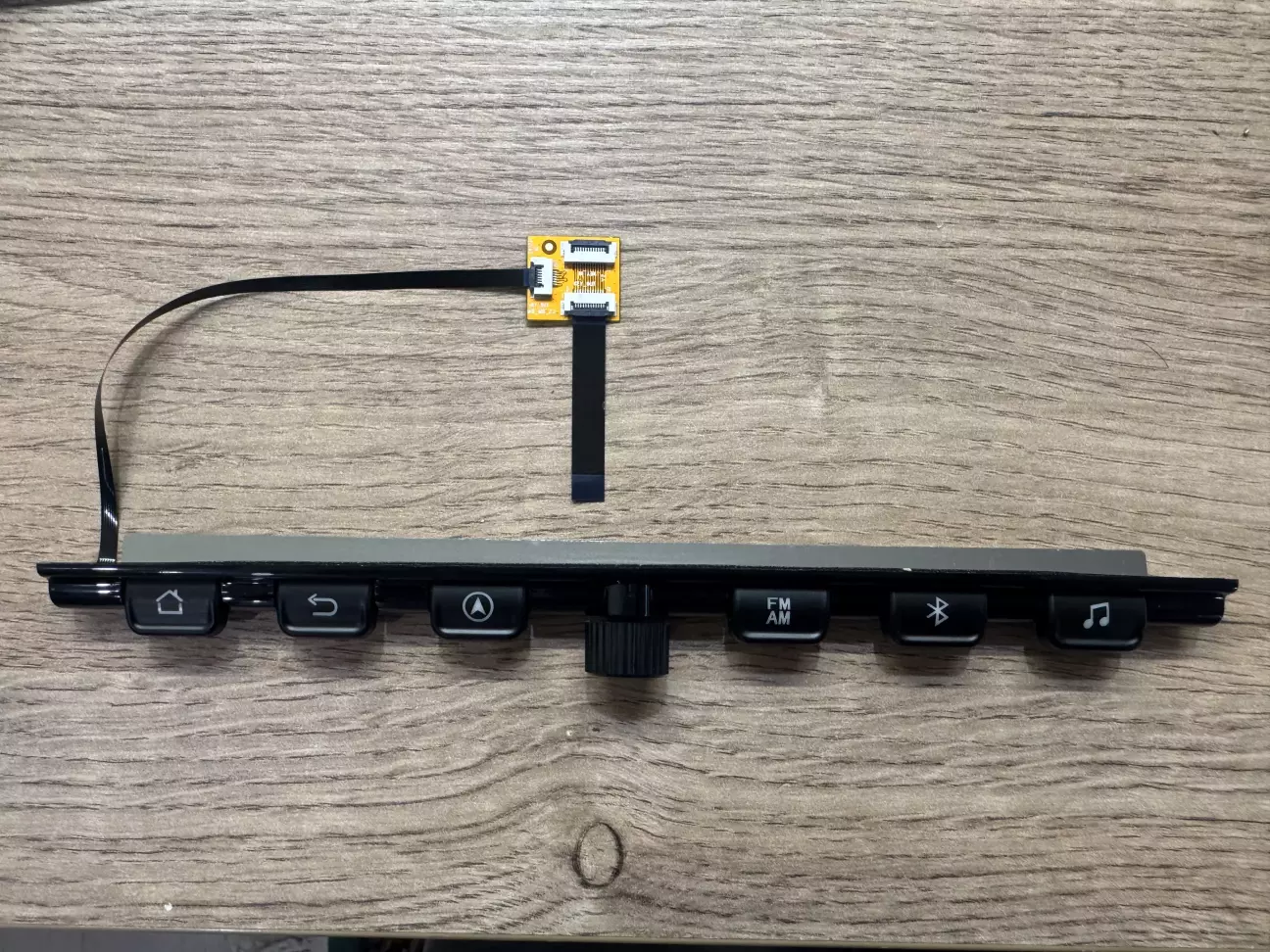

Підказав один з користувачів в ТГ групі по мультимедіа. Отже була замовлена ось така панелька зі шлейфиком і платою комутації.

Панелька існує під кілька платформ, замовляв під FYT UIS7862 i FYT UIS7870

Має 7 кнопочок (по три з боків і на енкодері), ну і енкодер по центру.

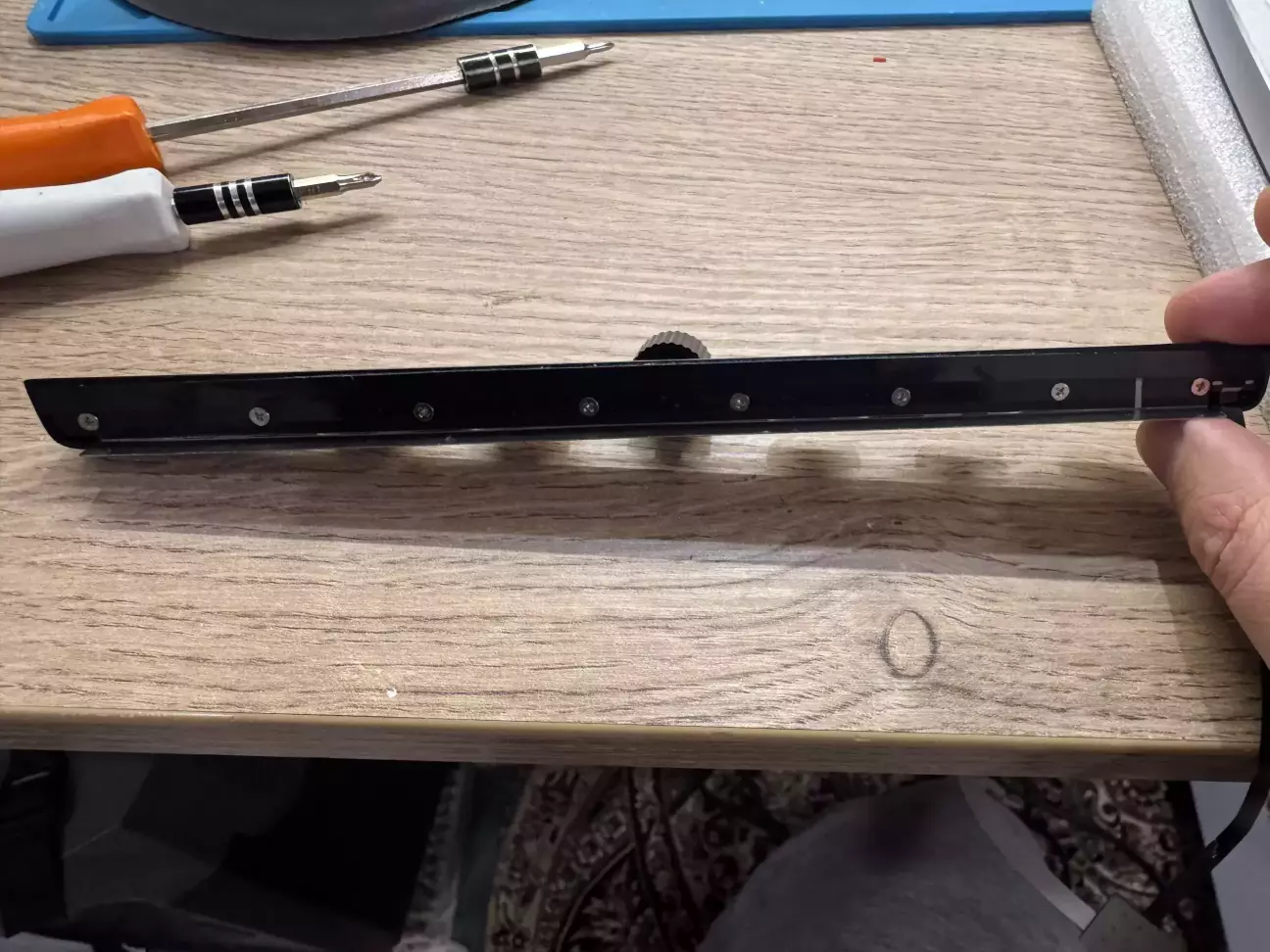

Ззаду стрічка 2 - стороннього скотчу і тонка сталева пластинка для надійної фіксації в щілині між дисплеєм і рамкою

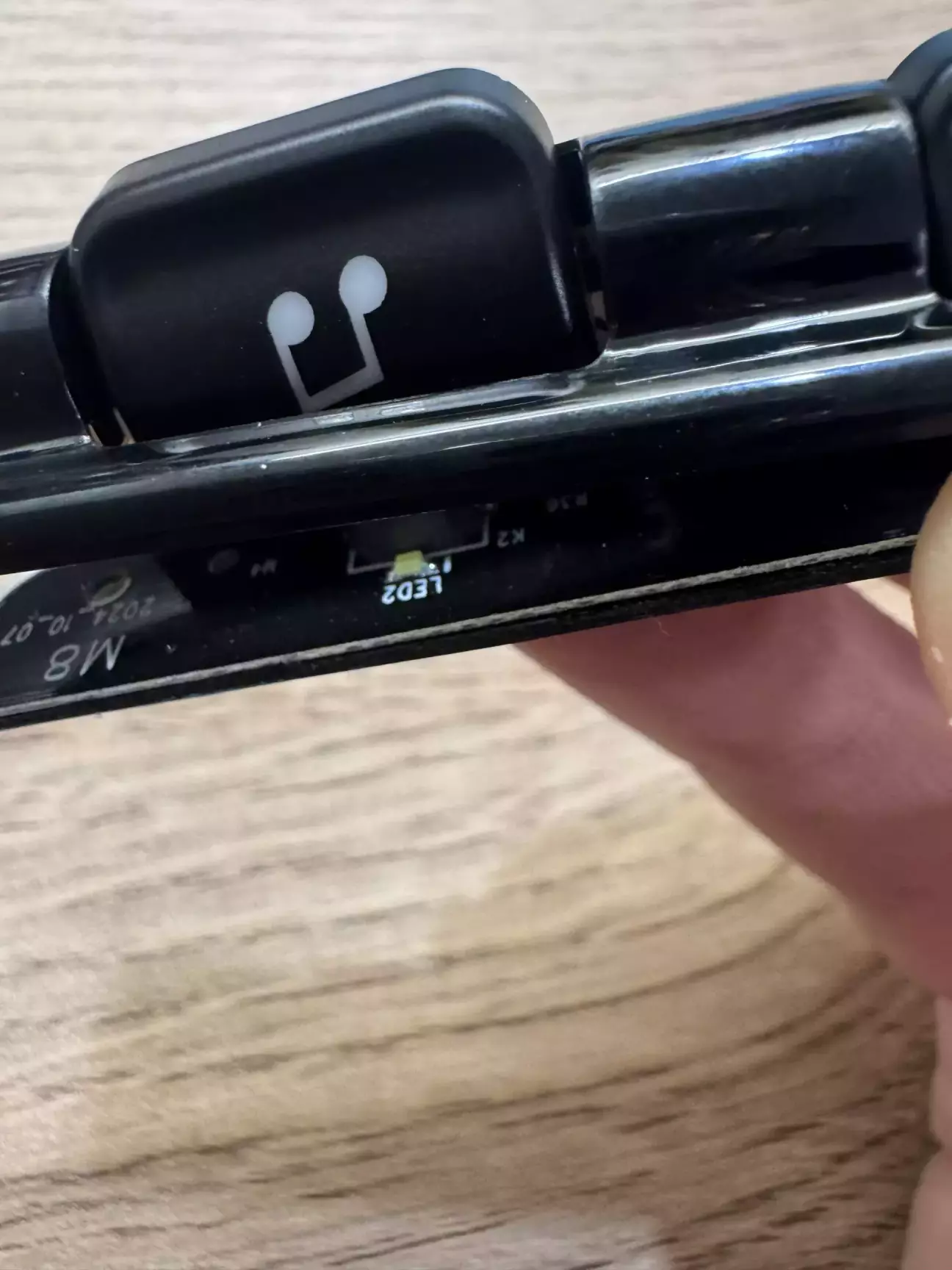

Відкрутив 8 гвинтів, повністю не розбирав, заглянув і побачив моноколірний білий світлодіод. То вцілому було ясно по тонкому шлейфику, але якщо буде комусь свербіти, можна поміняти на червоний, чи зелений, чи то синій, але регулювати як я робив ось тут - не вийде.

Давайте приміряти до різних екранів. Першим буде 1280х720 9” сюди стає ідеально, бо проєктувалося під цей дисплей.

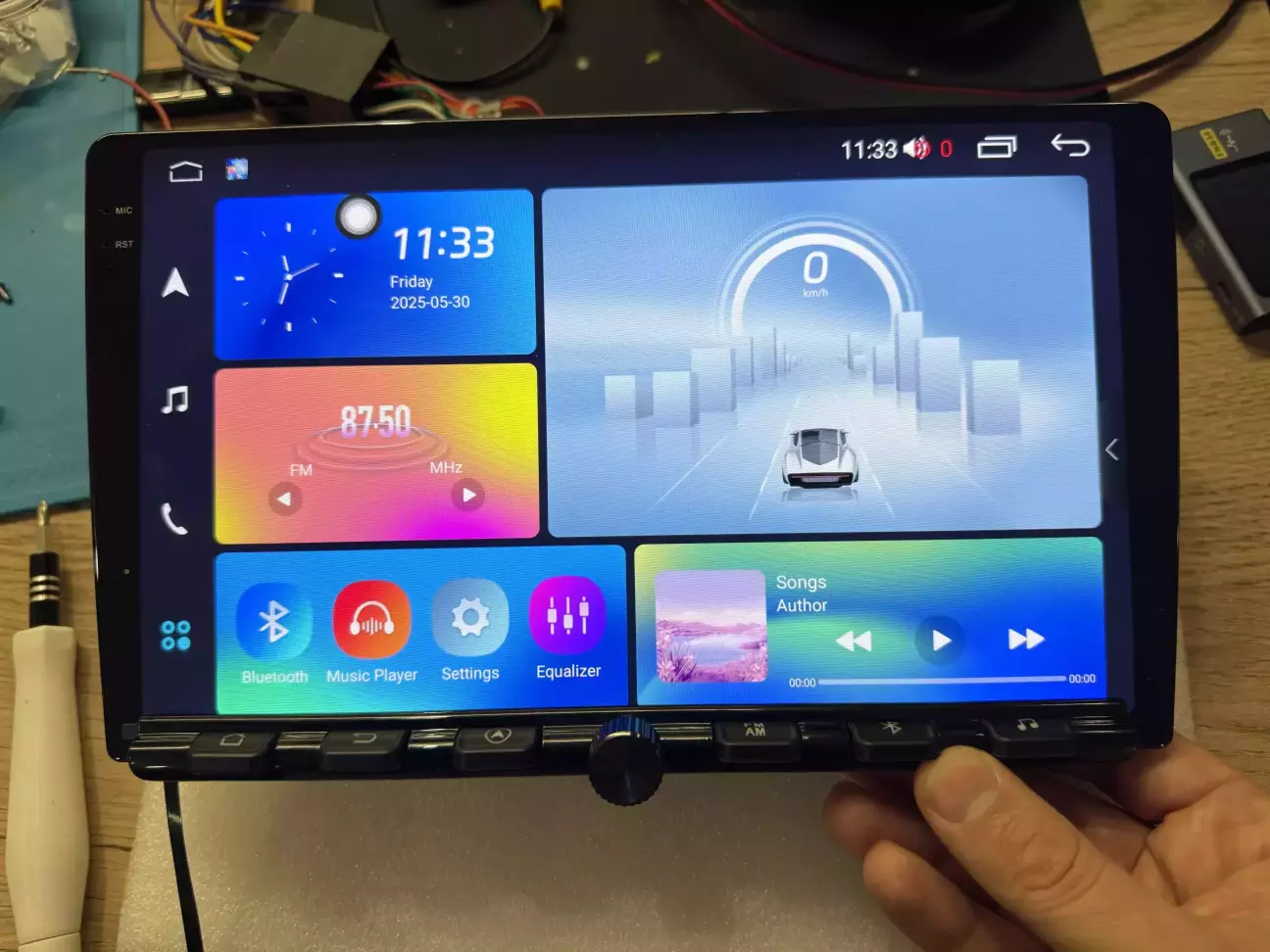

1280х720 10” теж нічого, просто з боків не до кінця доходить.

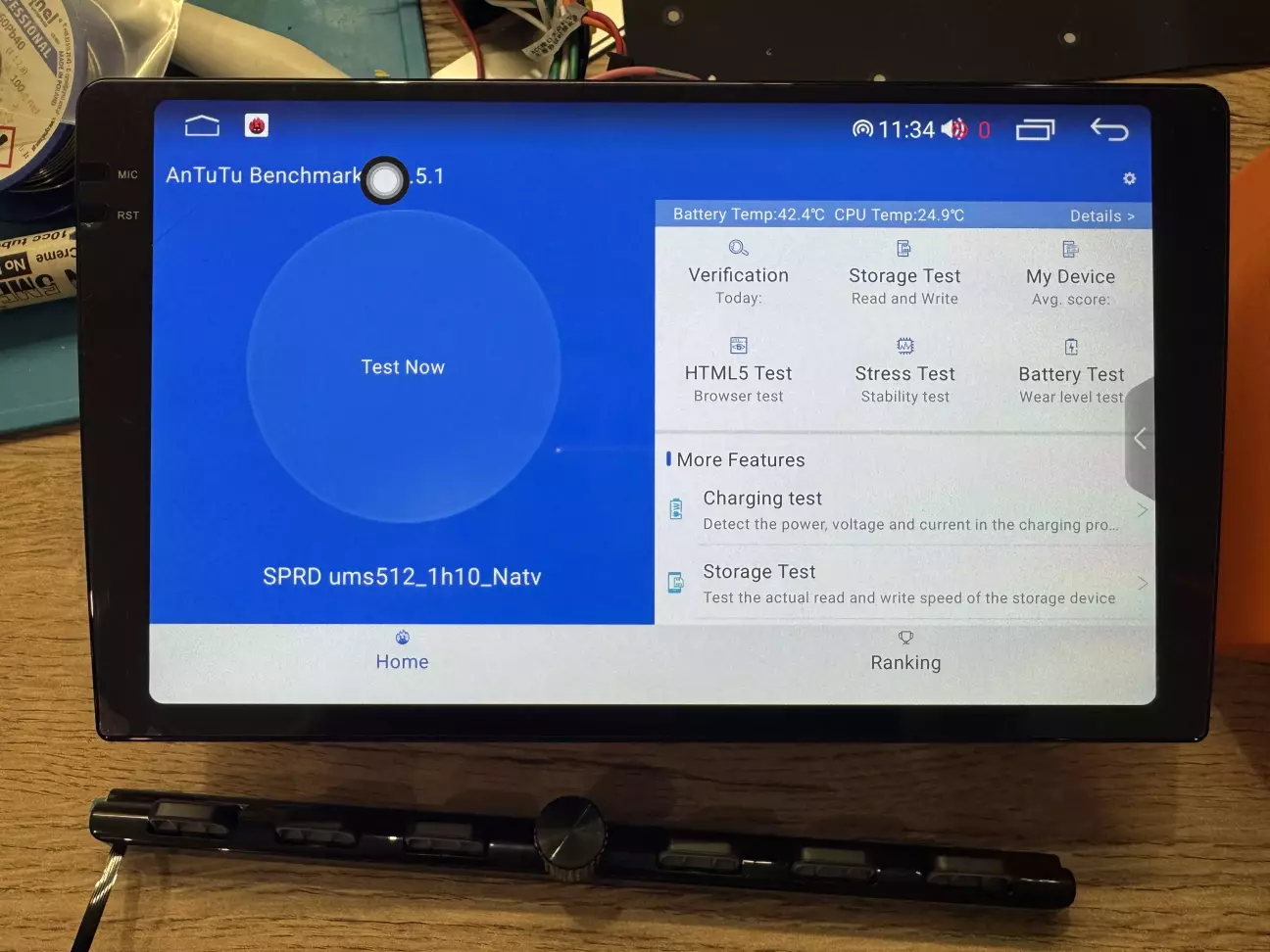

2000х1200 9” (фактично 9,5”) тут дисплей дуже вузьку рамку має знизу.

Виходить накладання.

В цілому, дуже легко модифікувати файл конфігурації андроїда і зробити розширення приблизно 2000х1100 (можна підібрати з точністю до пікселя, по типу 2000х1134) і таким чином зображення не перекриватиметься

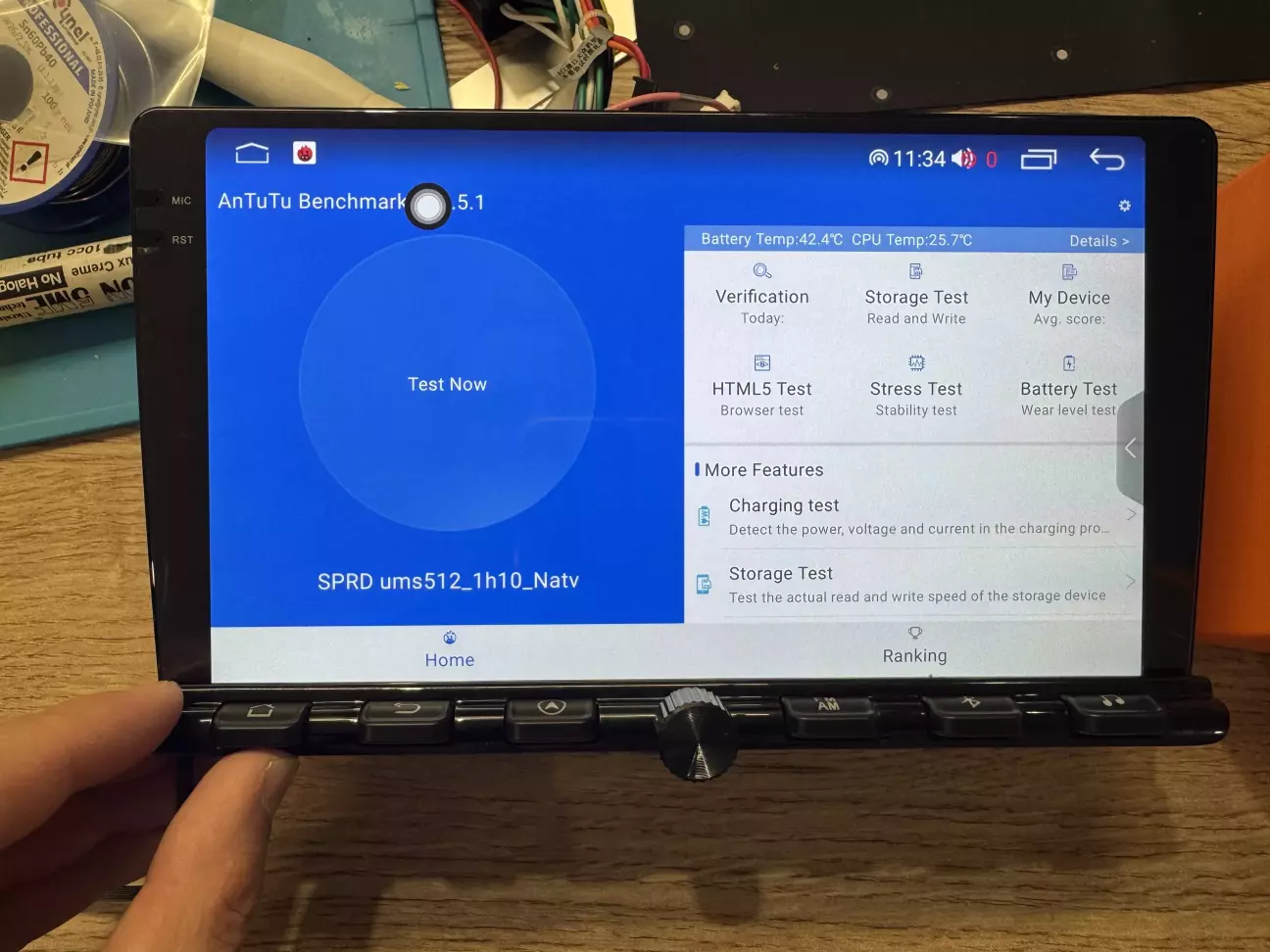

Наступним і останнім на сьогодні буде 2000х1200 10” (фактично 10.33”). Та сама історія що і з 9 дюймами.

Але тут екран ще і з боку виглядає. Тому рішення з модифікацією розширення як для 9” спрацює і виглядаюча частина просто буде показувати чорну смужку.

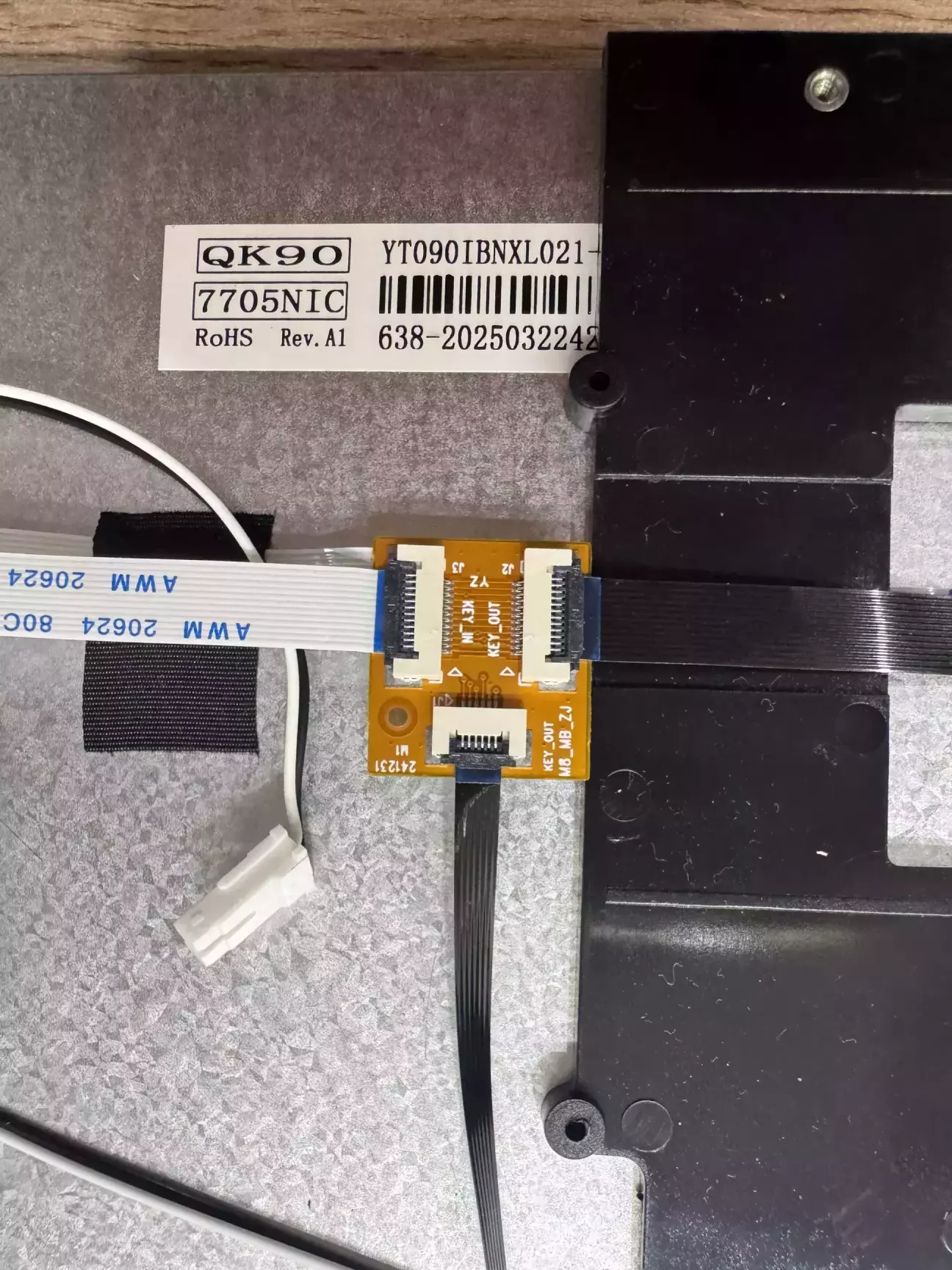

Підключення просте: ставимо в розрив 12 пін шлейфа, все на платі комутації підписано. Єдине що треба обережно, то це прокласти шлейф до кнопок. Хто буде робити поясню окремо, а зараз просто тесту підключаю.

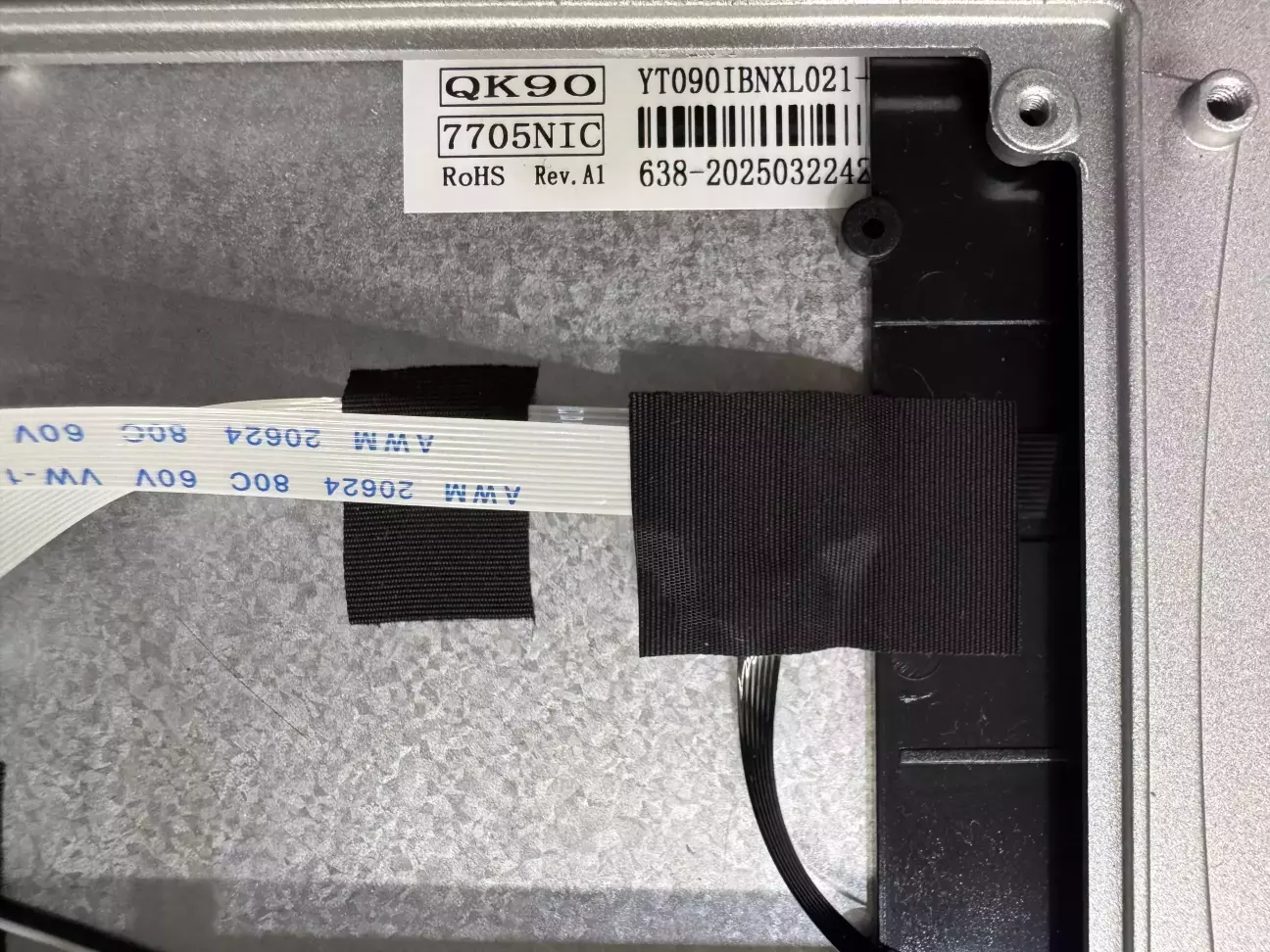

Наклеюю ацетатну стрічку, щоби не було так само як в цьому дописі.

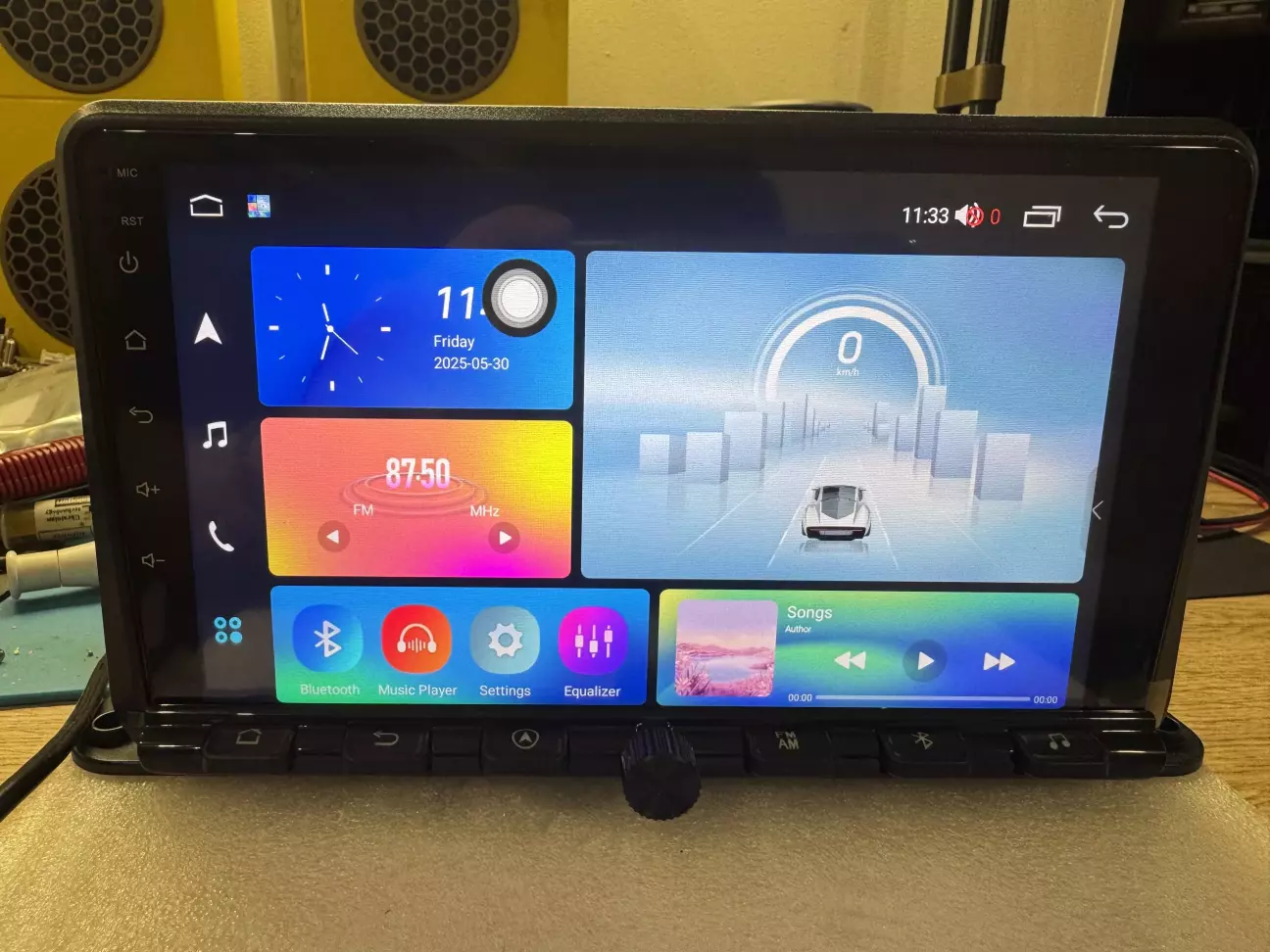

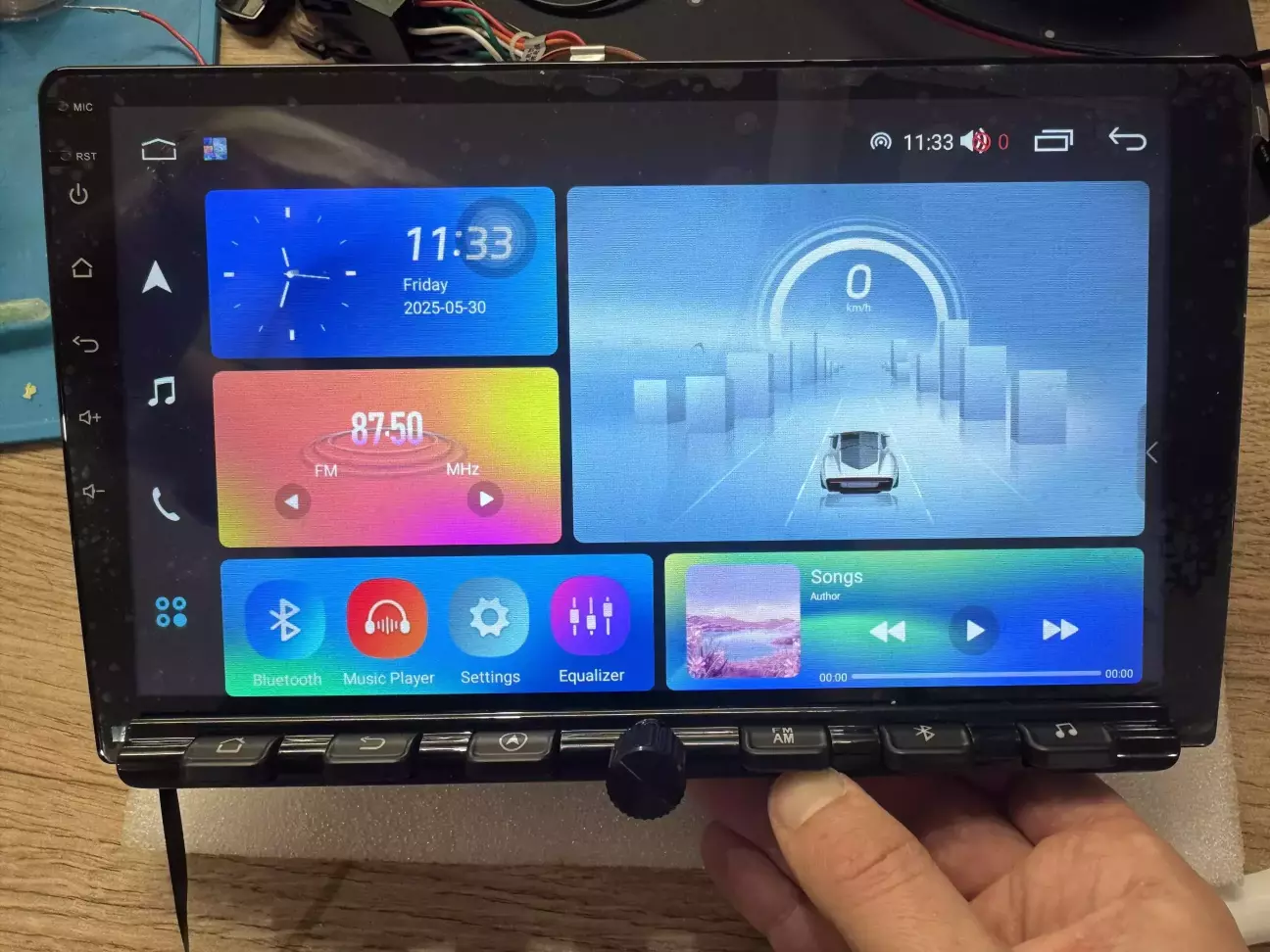

Зібрав в тестову рамку від фури 1280х720 9”. Виглядає ось так. Наче не погано.

Енкодер працює одразу.

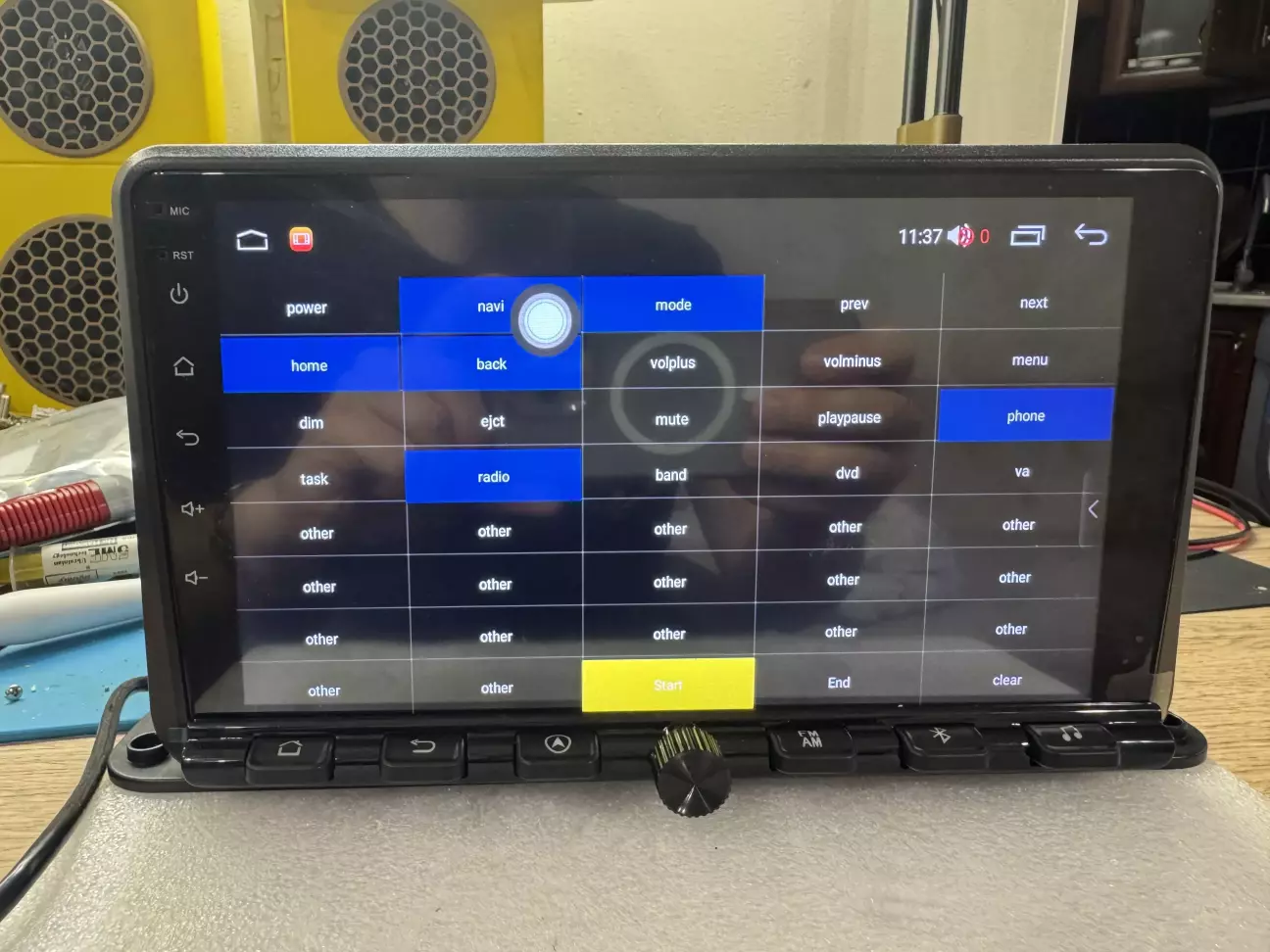

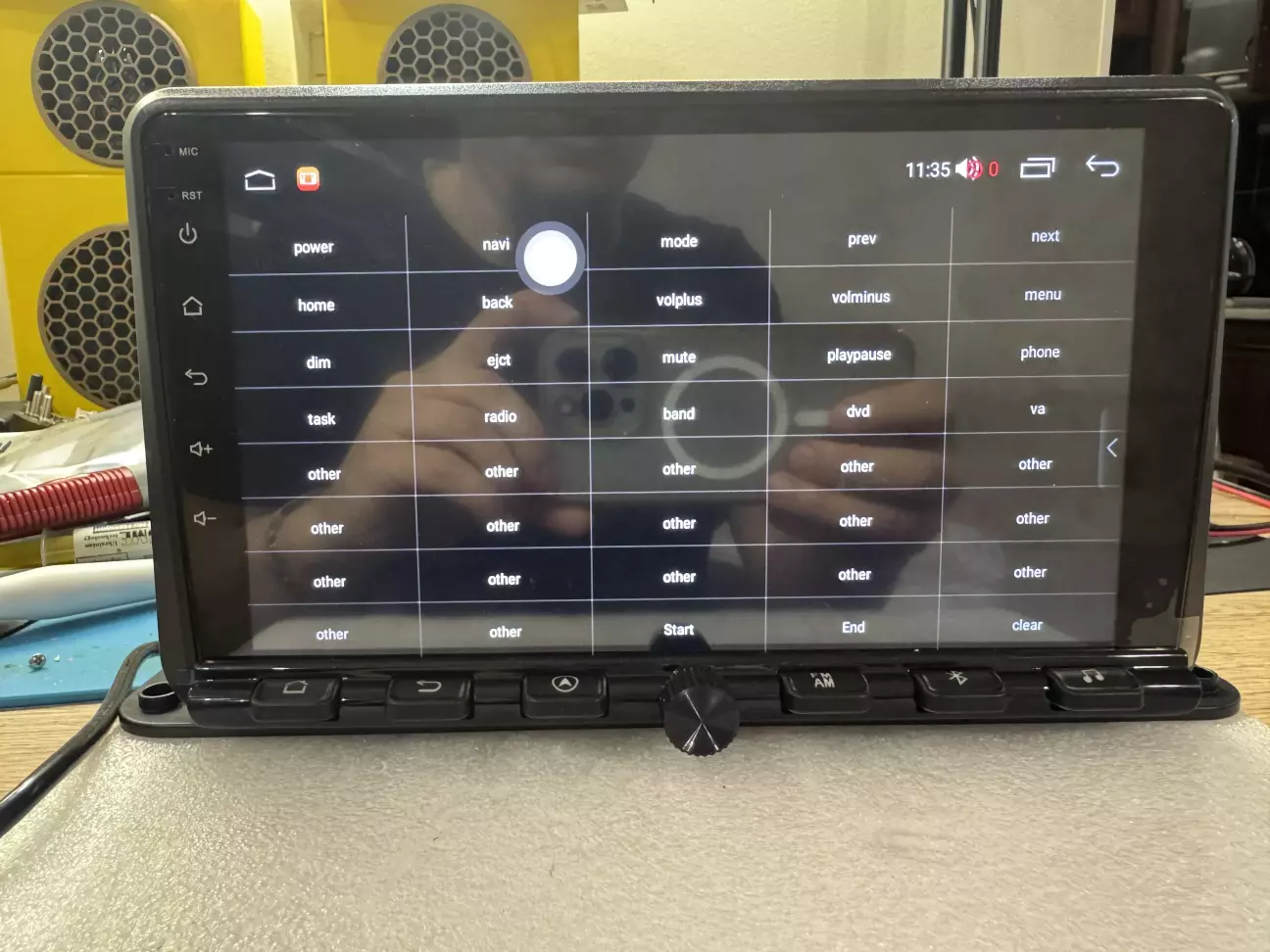

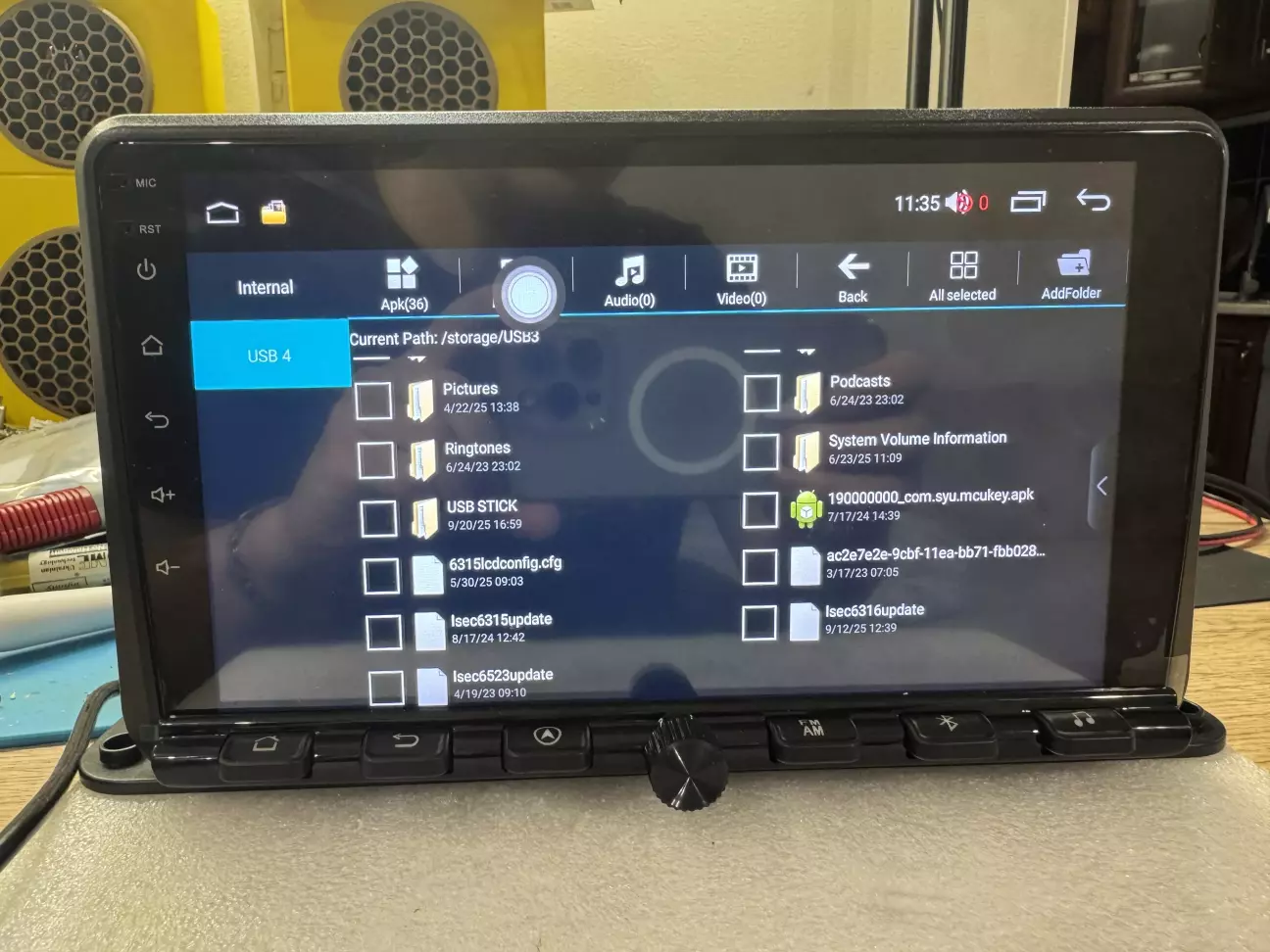

Ставимо додаток для навчання кнопок.

Як бачимо вони не навчені.

Навчаємо.

Тактильно кнопки дуже сподобались. Енкодер працює чітко, але саме пластикову ручку мені б може і хотілося більше.

Плюси:

• фізичні кнопки і енкодер;
• екран лишається без компромісів по розміру і якості;
• можна компонувати паралельно з кнопками керма.

Мінуси:

• вимагає певної кваліфікації для підключення і налаштування;
• Один колір підсвічування (білий). Треба паяти якщо хочеться інший.

В цілому рішення дуже сподобалось. Рекомендую.
