Встановлення камери асистентів

Після заміни лобового скла почав збирати комплектуючі для встановлення камери асистентів.

Було придбано:

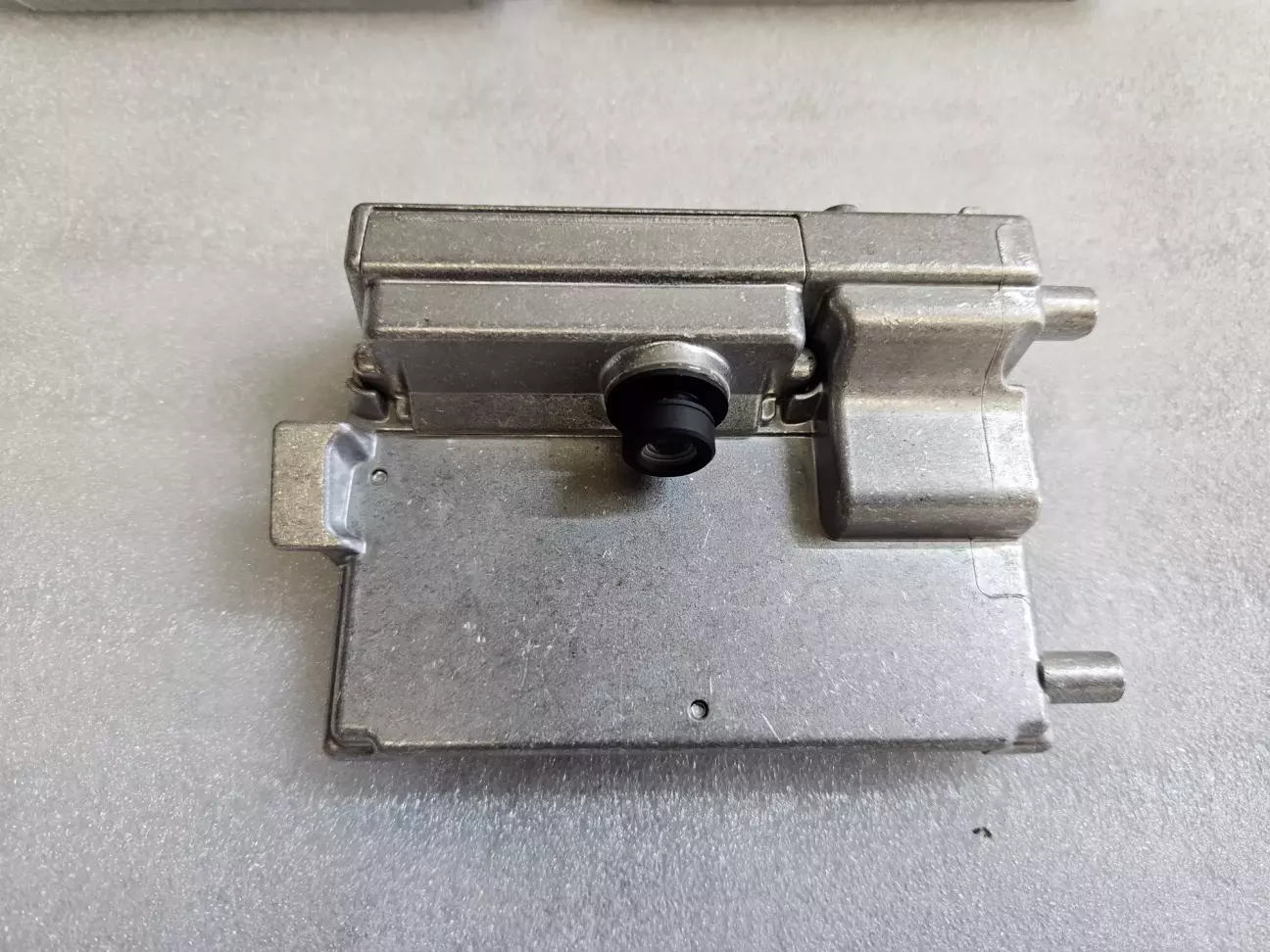

• камера асистентів 2Q0
• перехідні кріплення для встановлення камери у кронштейн під камеру 3Q0
• проводка для автомобілів з АСС
• підігрів камери асистентів.
• пластикові накладки камери і салонного дзеркала

Камеру придбав б/в на olx, зі слів власника купував у Польщі на заміну своєї, але проблема була не в ній.

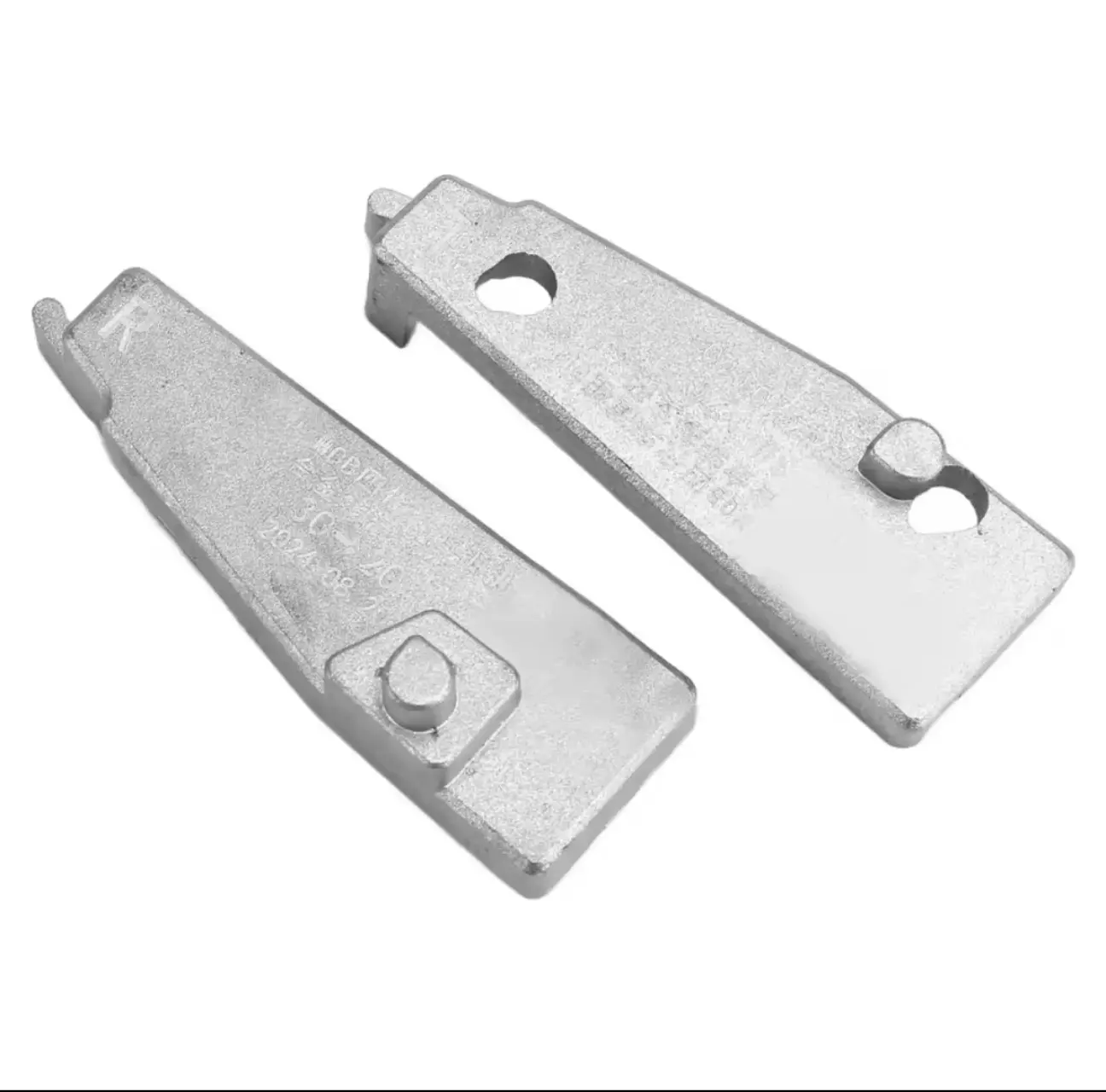

Перехідні кріплення, алюмінієві, замовив на AliExpress.

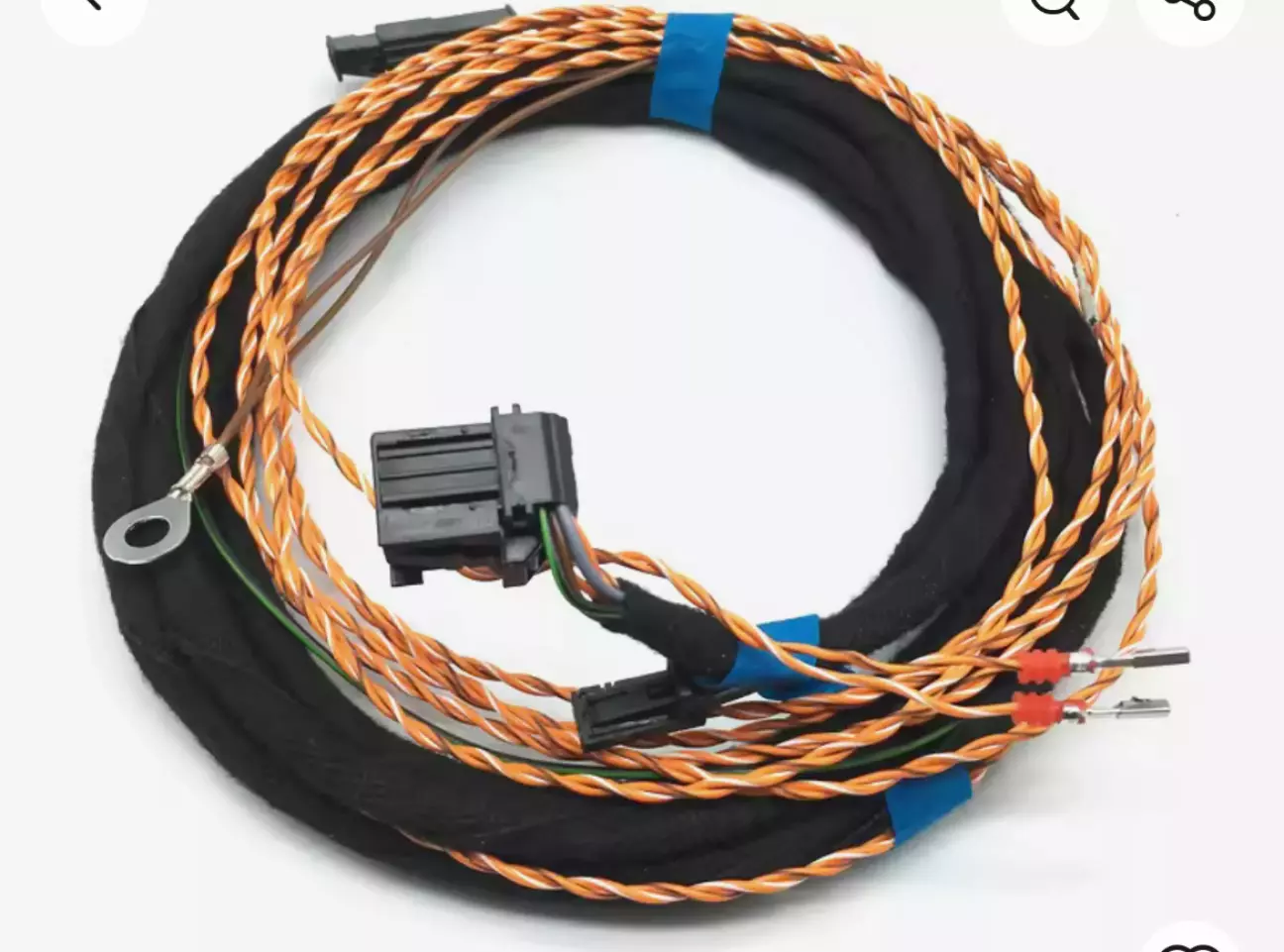

Проводку у нас на розборках не знайшов тому також придбав на AliExpress.

Там вона продається тільки для камери 3Q0, а під нашу камеру, у розʼємі проводки треба поміняти місцями піни та зрізати 2 ребра.

Порядок перепіновки:

7 -> 3 (CAN H блока ACC радар)

5 -> 7 (загальна маса)

4 -> 5 (12V обігріва камери)

1 -> 4 (CAN L блока АСС радар)

8 -> 1 (CAN H Гейт)

6 -> 8 (12v камери)

2 -> 2 (CAN L Гейт, без змін)

6 пін (земля обігріву) я не підключав, бо він зʼєднаний з загальною масою.

З підігрівом камери також не все так просто.

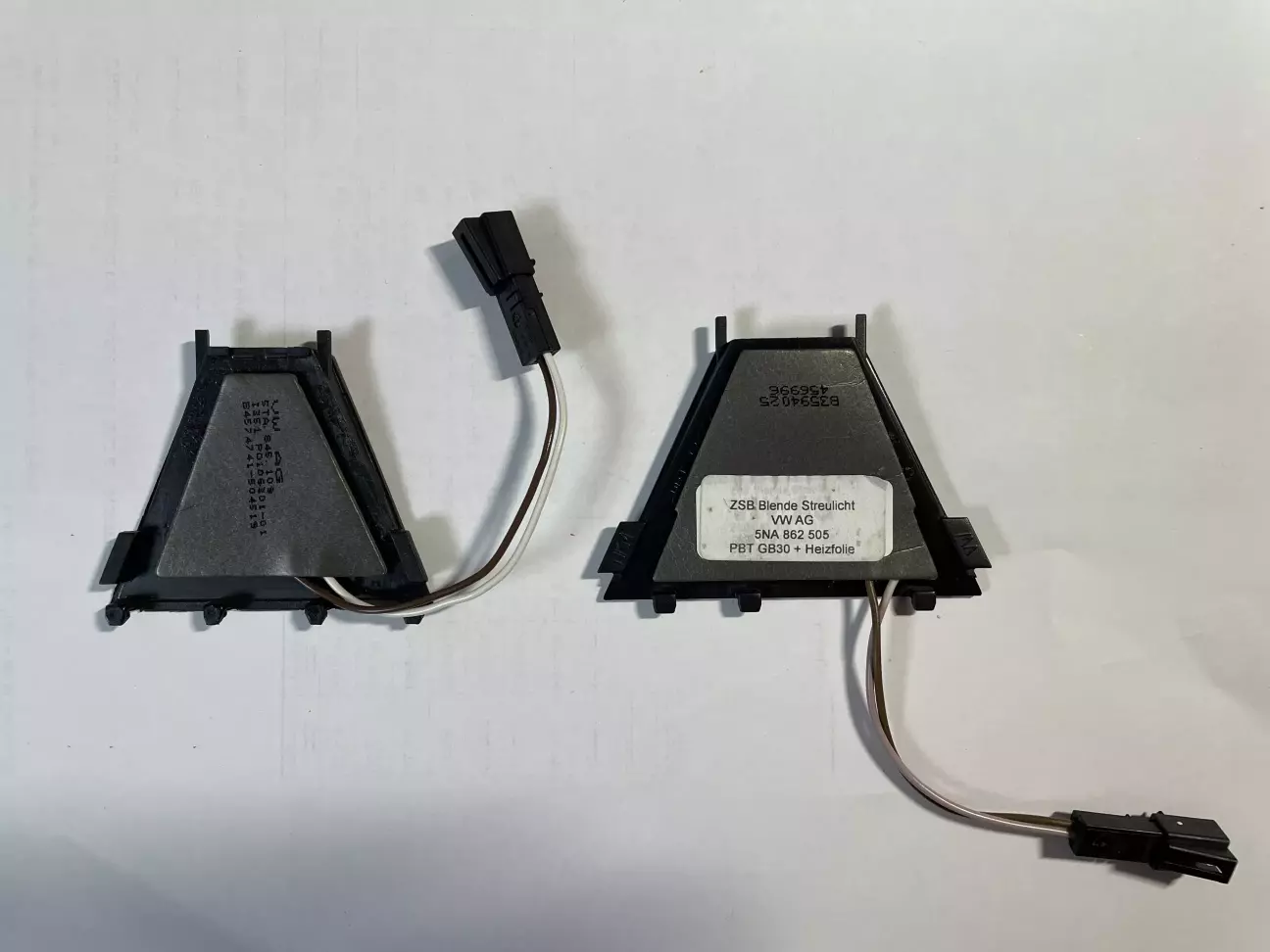

Для камери 2Q0 потрібен підігрів з супротивом 60 Ом, який не підходить в кронштейн для 3Q0 де ставився підігрів на 30 Ом. Для вирішення цього питання було придбано 2 б/в підігріва і переклеєно плату з 2Q -> 3Q.

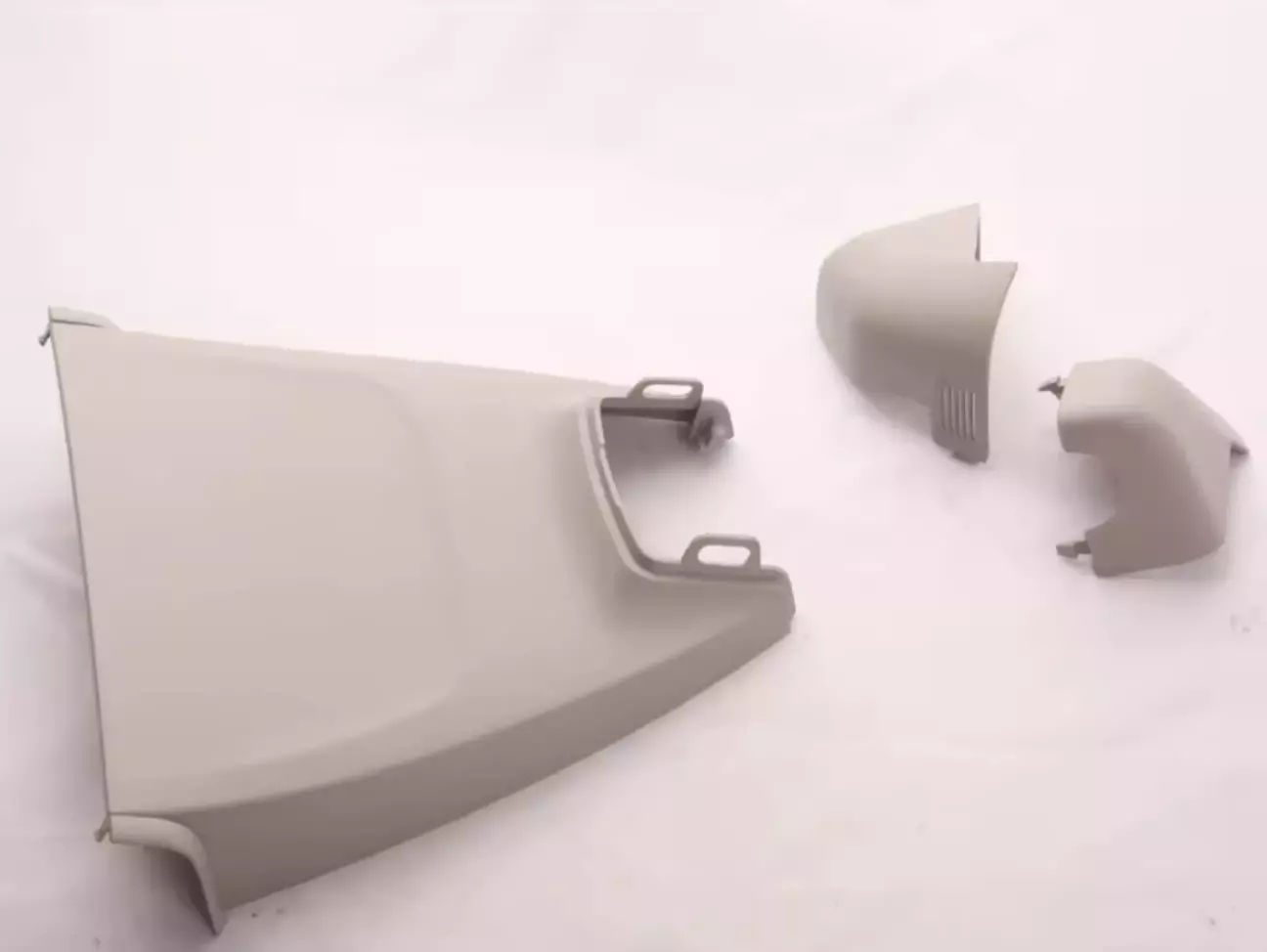

Пластикові накладки камери і дзеркала.

Для встановлення, спершу, потрібно зняти плафон, ліву накладку стойки, 2 пластикові накладки з ліва торпеди і одну накладку за ручкою капоту.

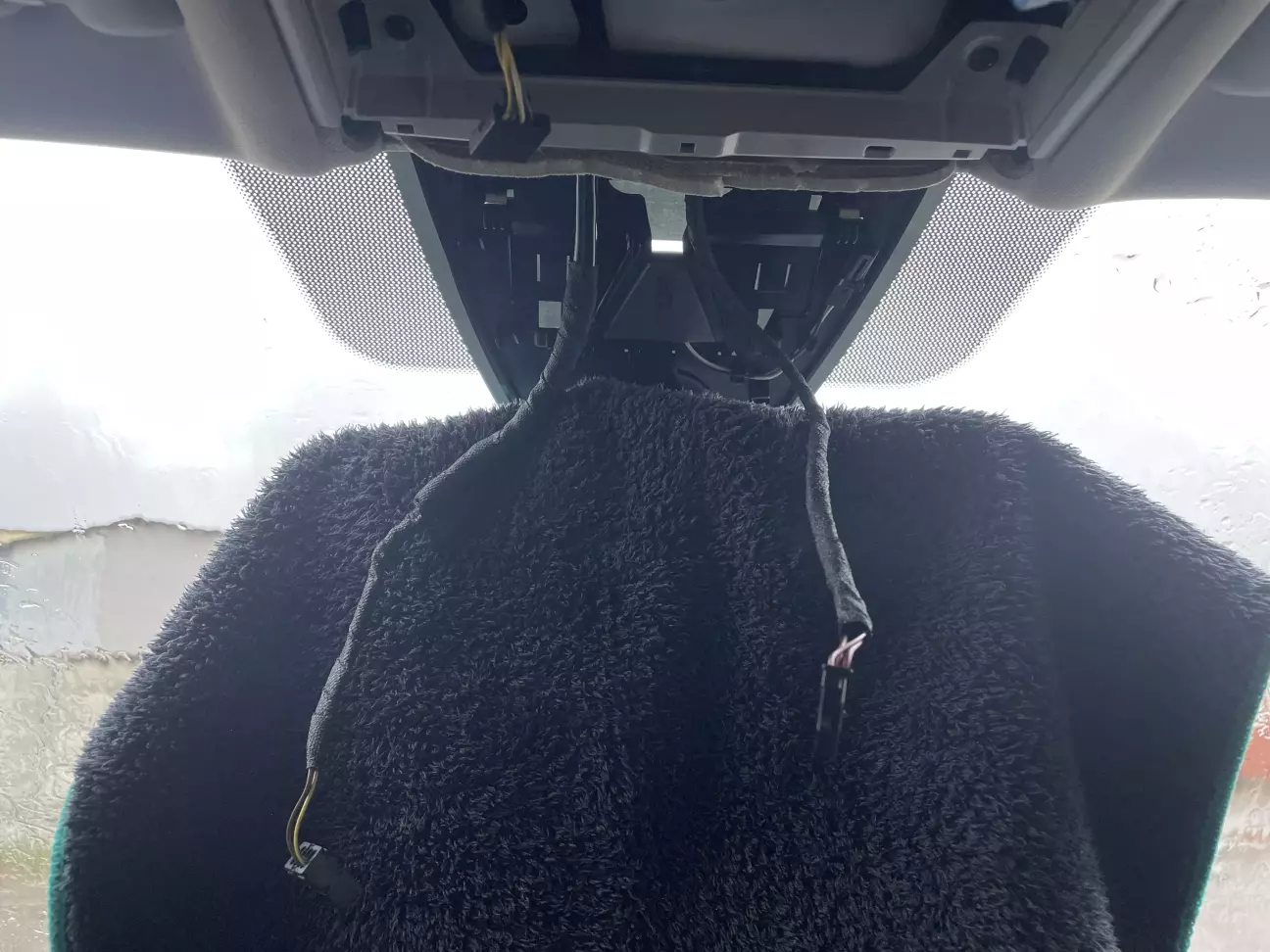

Протягнути проводку від плафону до зони лівої ноги під потолком, по стойці, за торпедою, по штатно прокладеним проводам.

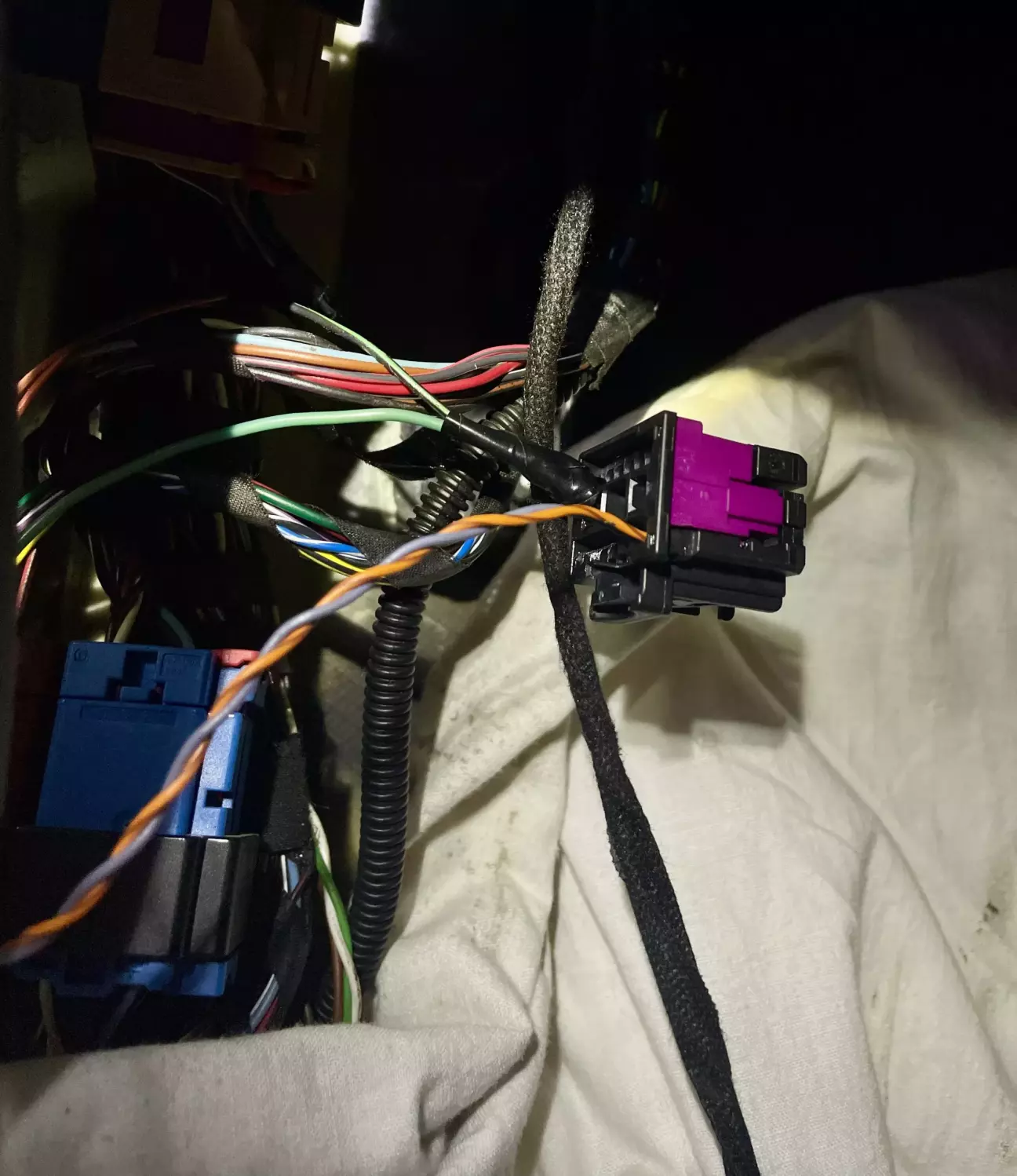

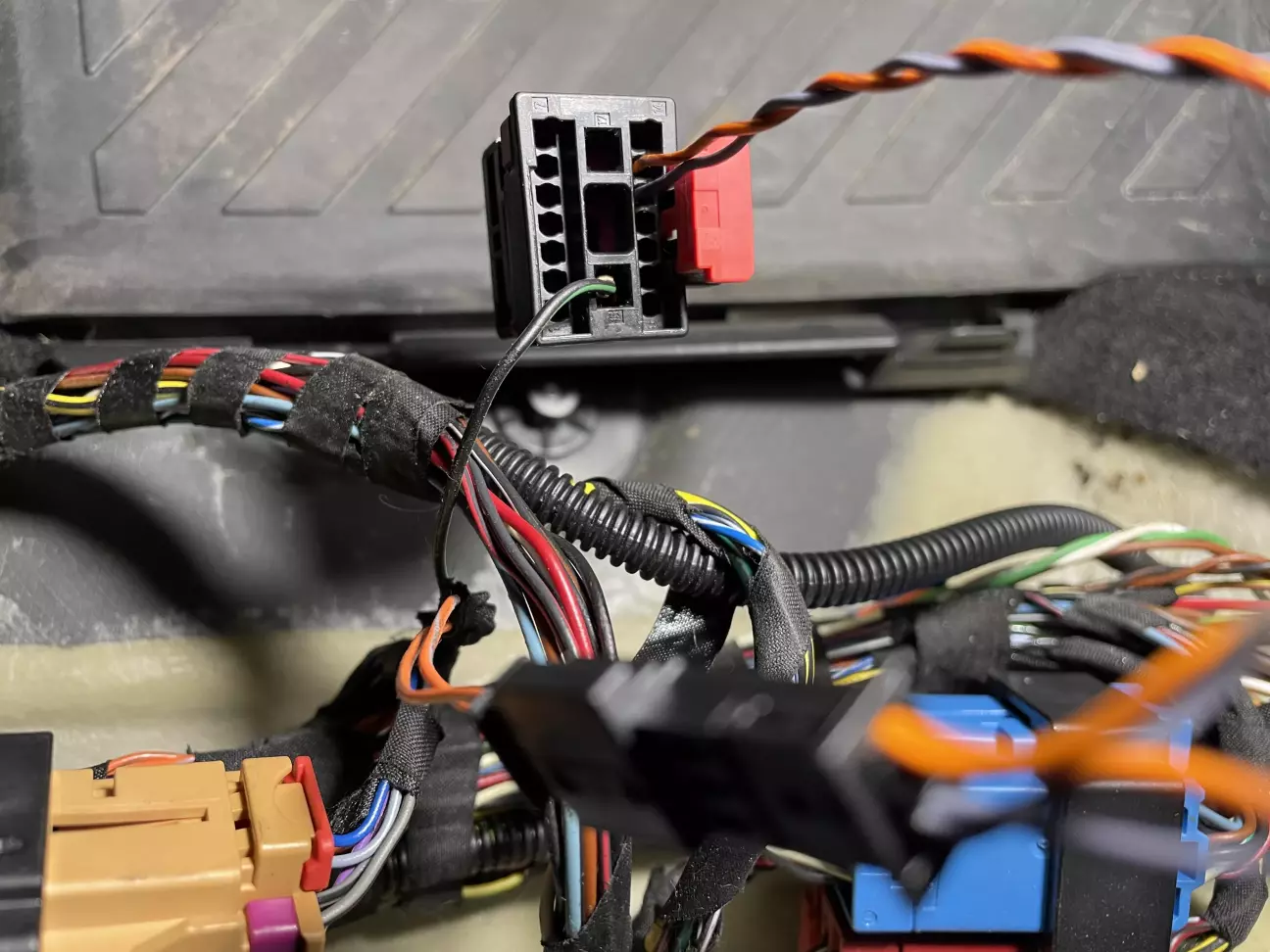

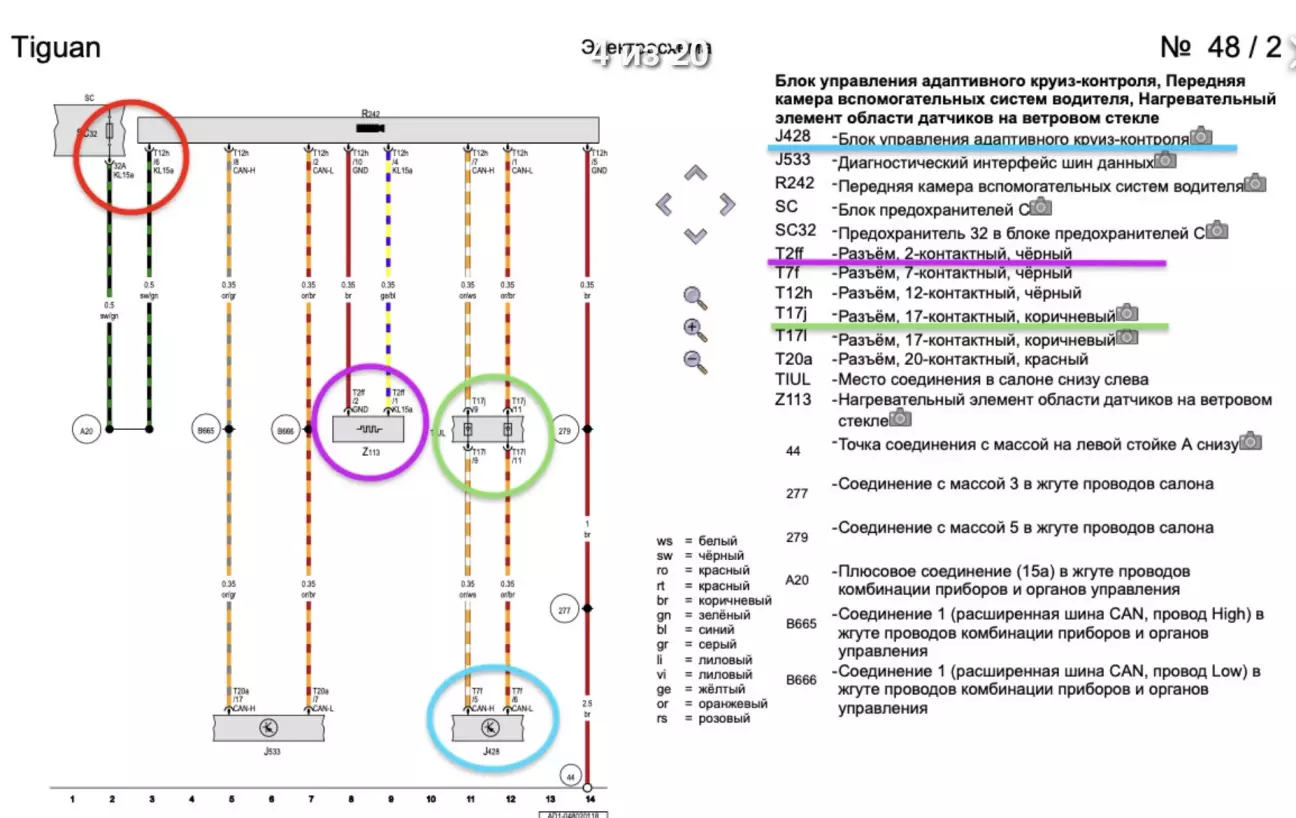

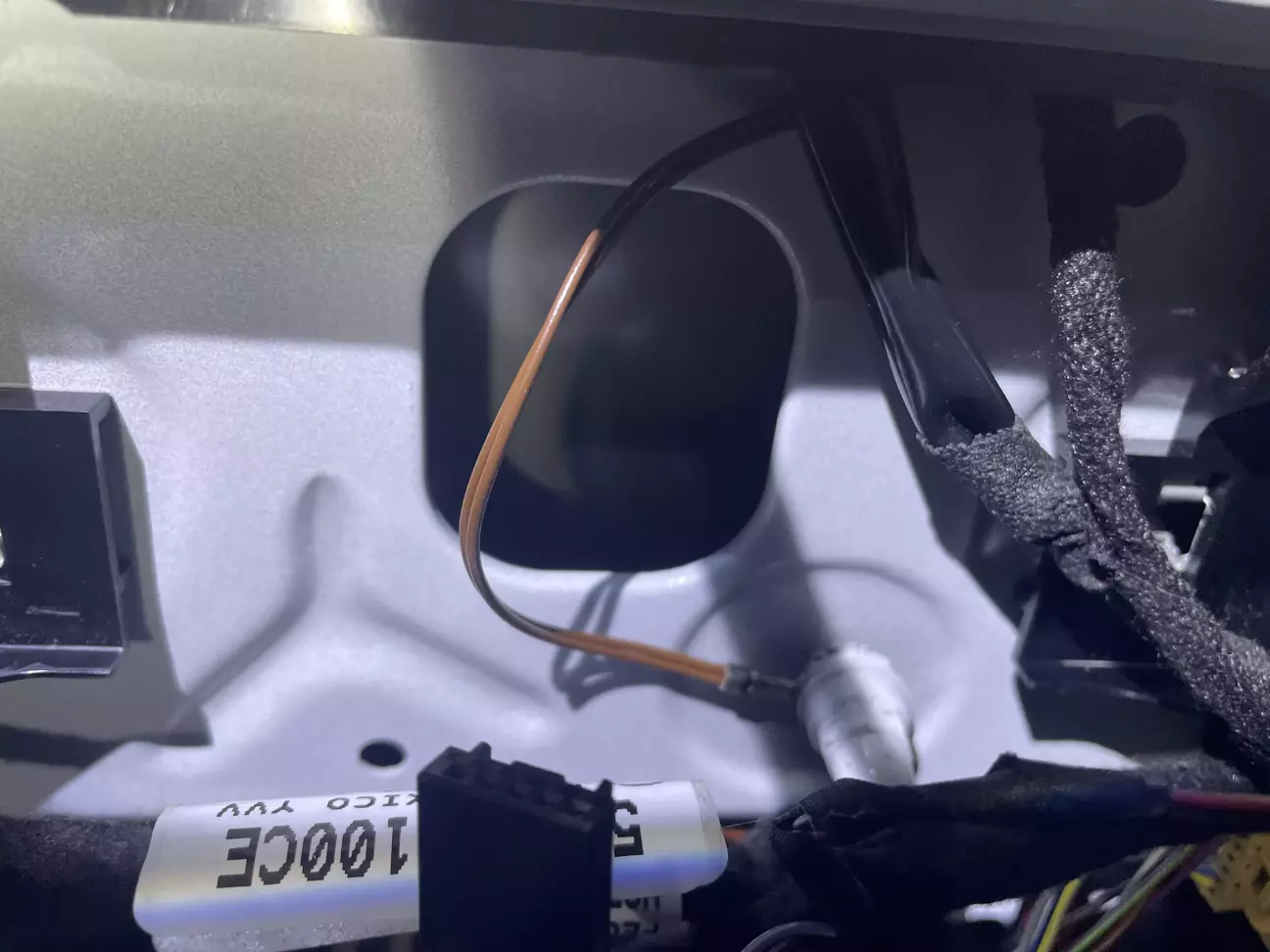

Біля лівої ноги є 2 розʼєми поряд, чорний і коричневий, нам потрібний чорний. В ньому витягуємо 12 і 13 піни та приєднуємо їх до перехідної фішки проводки а з проводки навпаки до роз’єму. Плюсовий провід проводки короткий, його треба подовжити десь на 30 см та врізатись до 15 піну.

Також треба подовжити проводи датчику дощу та дзеркала.

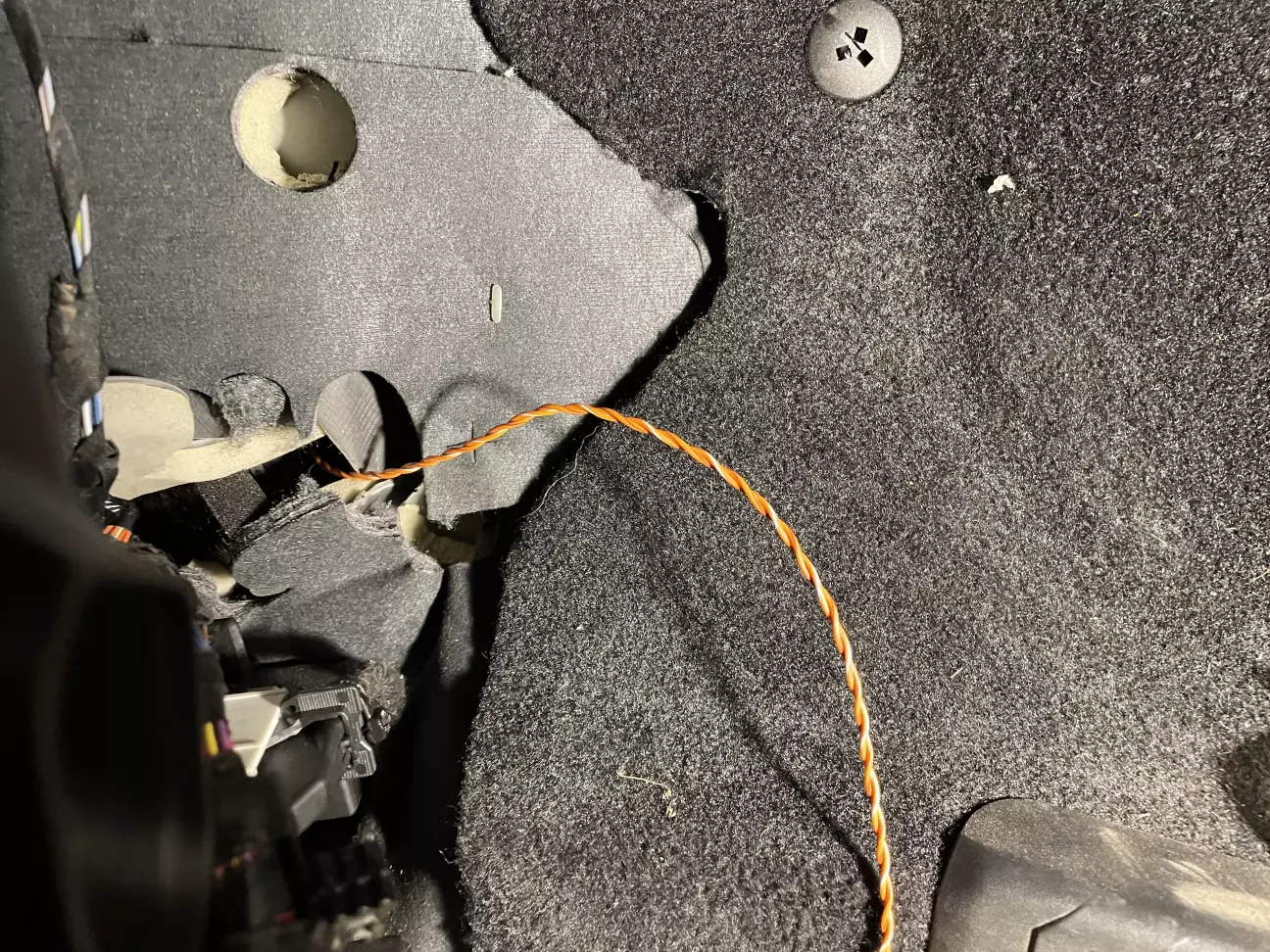

Далі треба провести 2 проводи до радара ACC, що в решітці радіатора. Для цього використовуємо резиновий ущільнювач через який заходить основна коса з під капоту в салон. В ній треба зрізати резиновий піптик зі сторони капота, щоб запустити проводи.

Щоб провести проводи під капотом до радара, треба зняти акумулятор з площадкою.

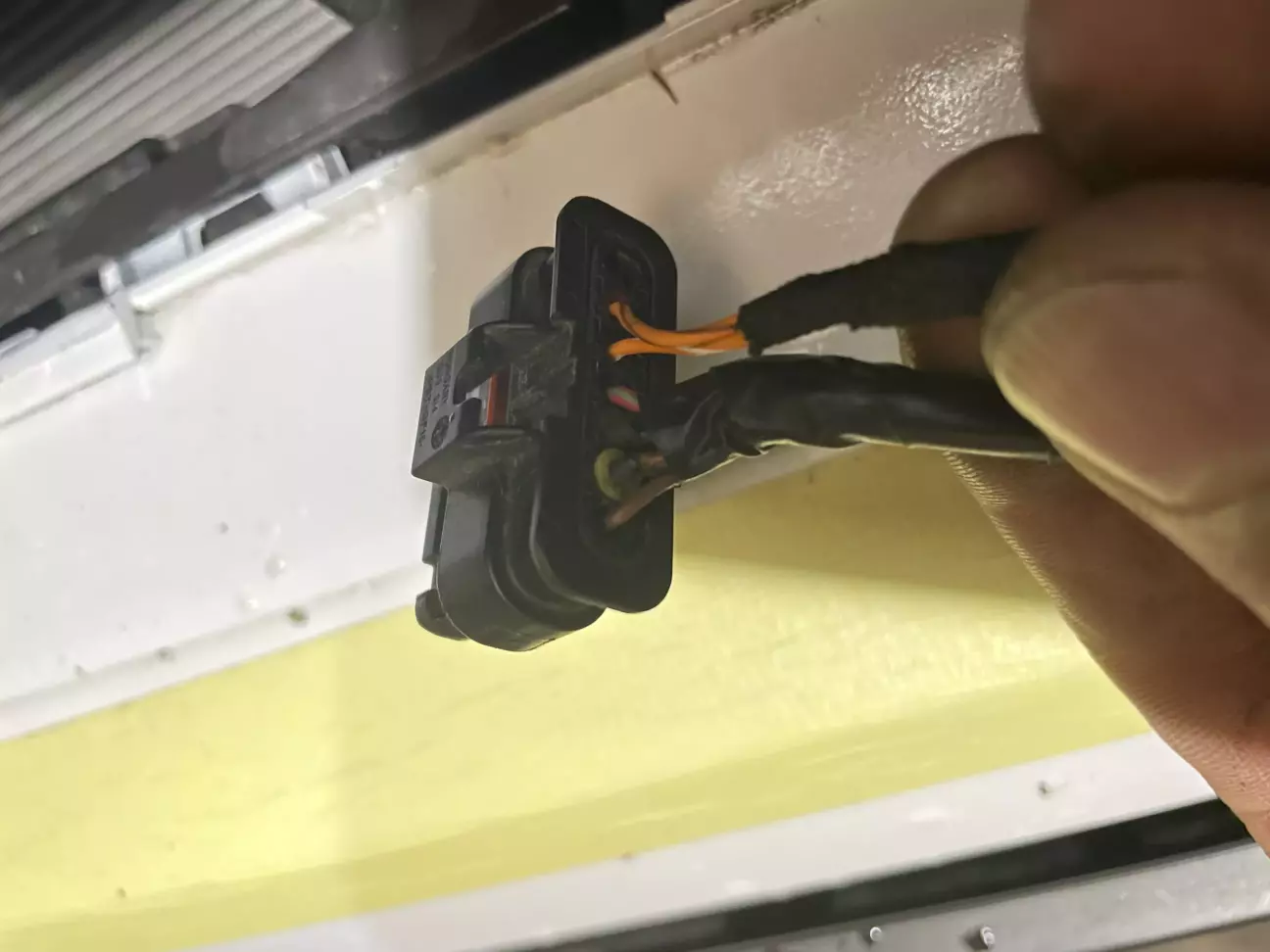

Для підключення використовуємо піни 5 і 6 розʼєму радара.

Щоб вставити в розʼєм я їх розігнув, але в подальшому буду міняти піни на потрібні.

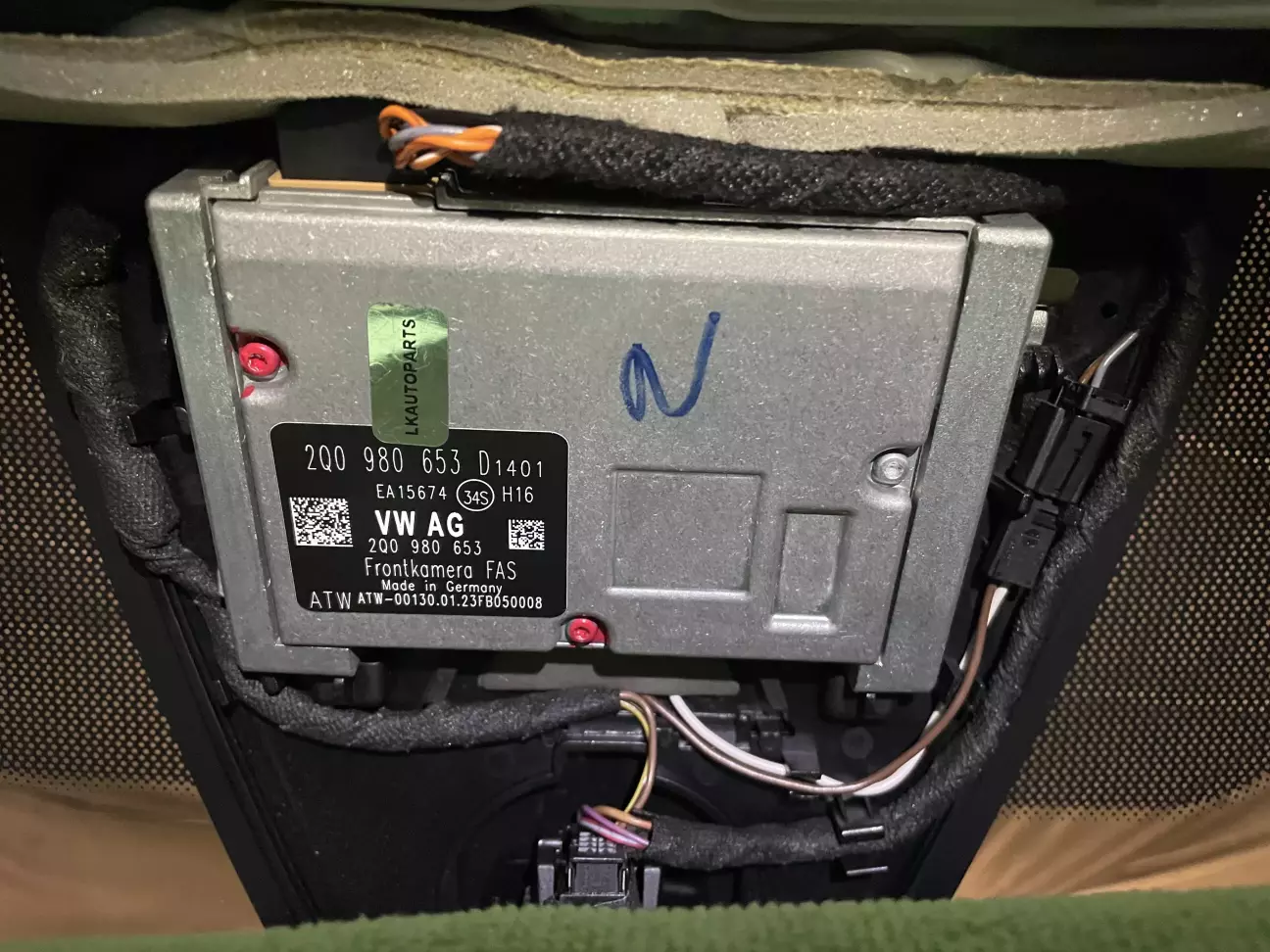

Залишилось прикрутити масу і зібрати все.

І звісно ж треба залити параметрію в камеру, зняти захист компонентів, кодування та адаптація. Для цього буду шукати спеціаліста. Про це вже далі…

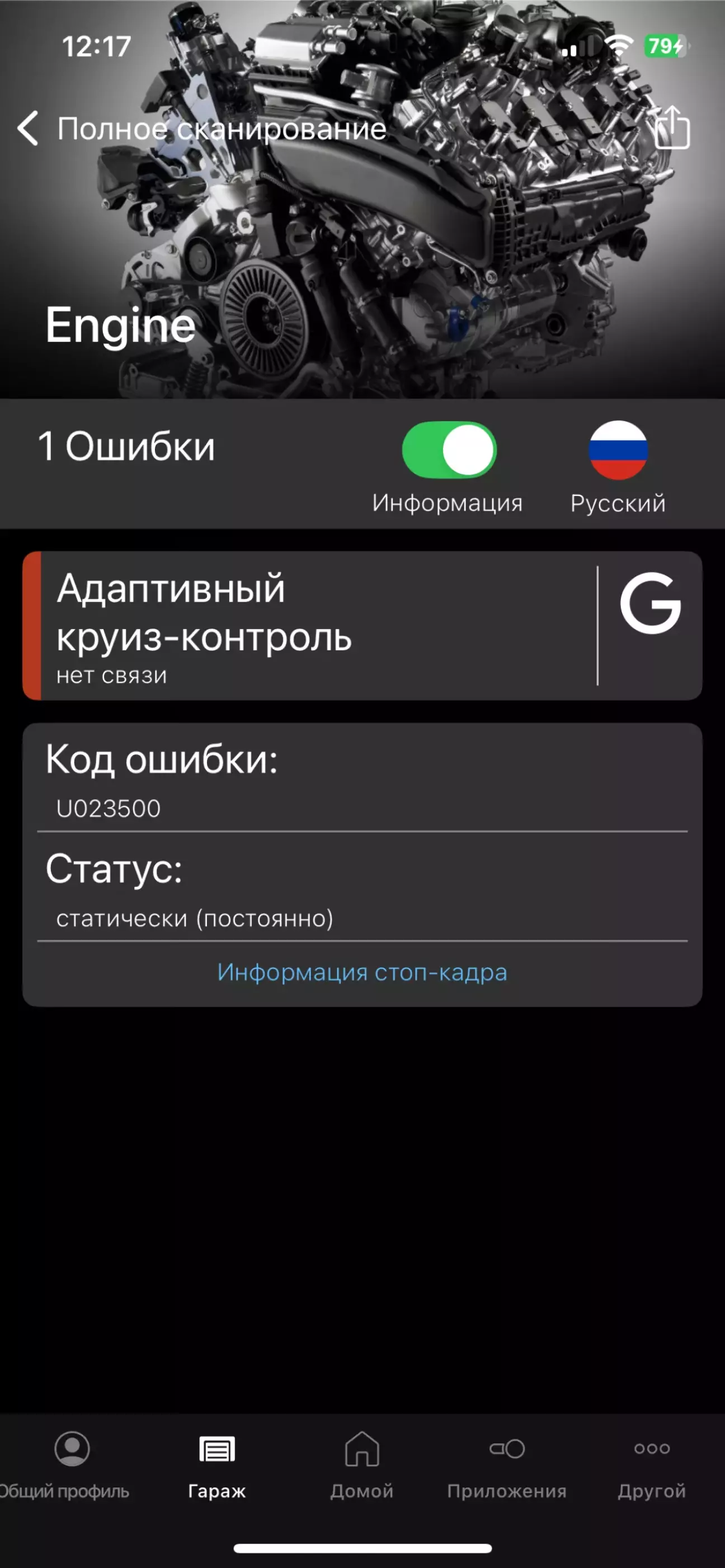

Зібрав все, підключив OBDeleven і результат: додався новий блок асистентів водія, АЛЕ став не доступним 13й блок круїзу. Тепер думаю в чому причина, хз? Може хтось знає, підкажіть.
