DIY підсилювач NAIM NAP 250 clone

Вітаю.

Як і попередній допис про DAC хочу зберегти звіт про ще один вдалий досвід.

Як я зібрав клон підсилювача NAIM NAP 250.

Як вже писав раніше, я почав помічати що люблю "англійський звук".

Тому вирішив спробувати зібрати англійський підсилювач.

Оригінал коштує більше 3000 фунтів, таке я навряд чи колись потягну. Але можна ж зібрати клон та допрацювати його.

Сама схемотехніка NAIM ще ледь не з 60х років. І вона настільки вдала, що й досі продається і дуже цінується.

Також вона досить проста.

Отже, я замовив клон плати підсилювача, клон стабілізатора і ще всяке додаткове, необхідне для надійної та безпечної роботи підсилювача:

— Конектор живлення

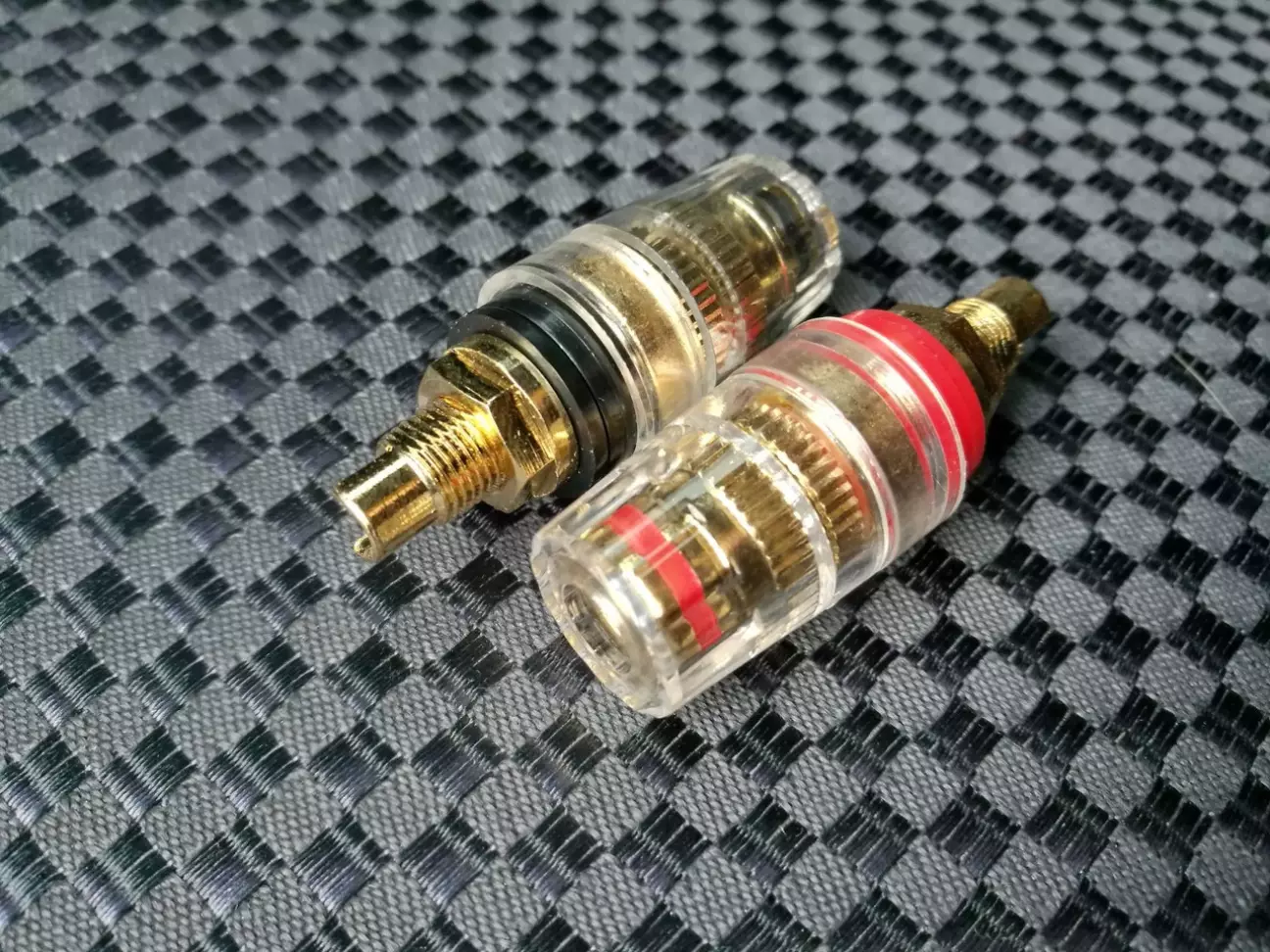

— Акустичні конектори
— RCA

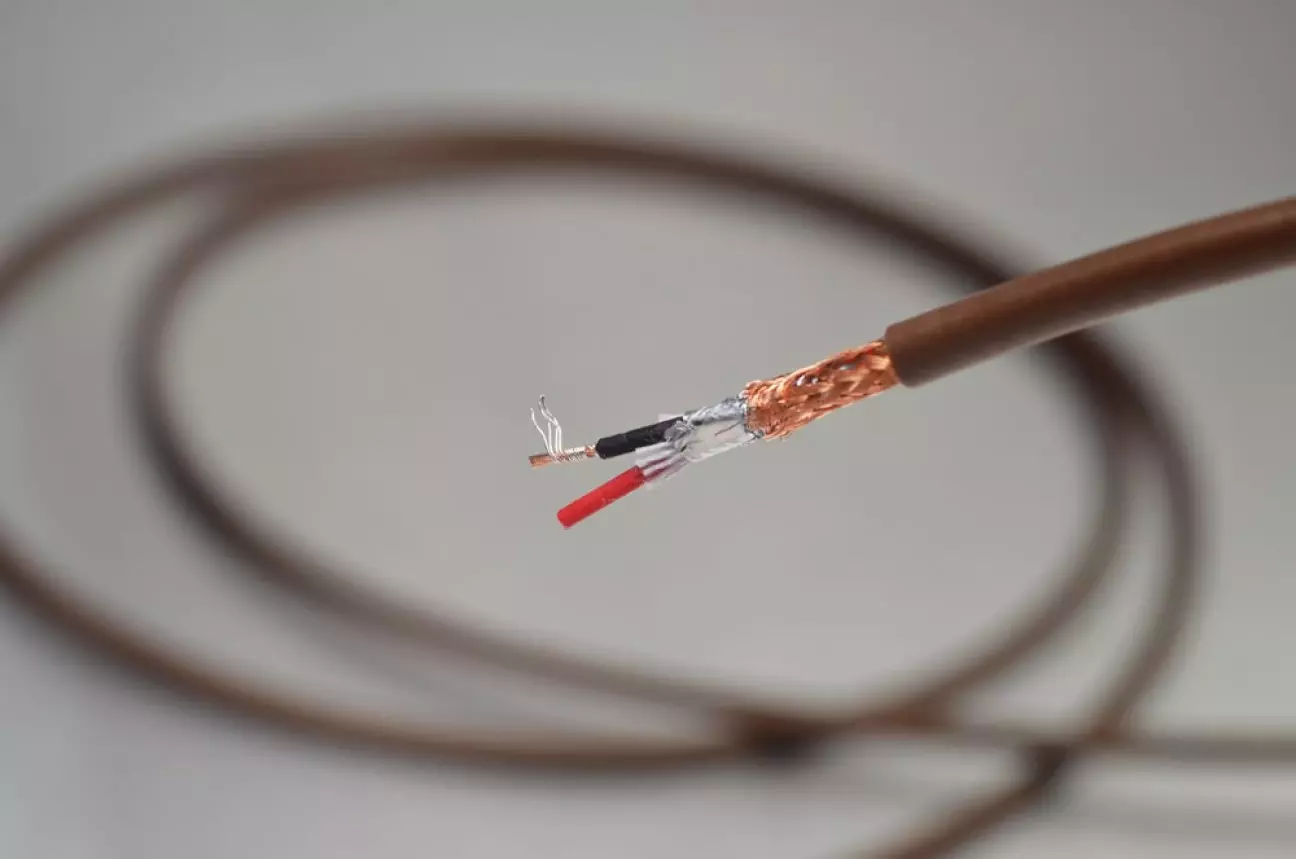

— Сигнальний кабель

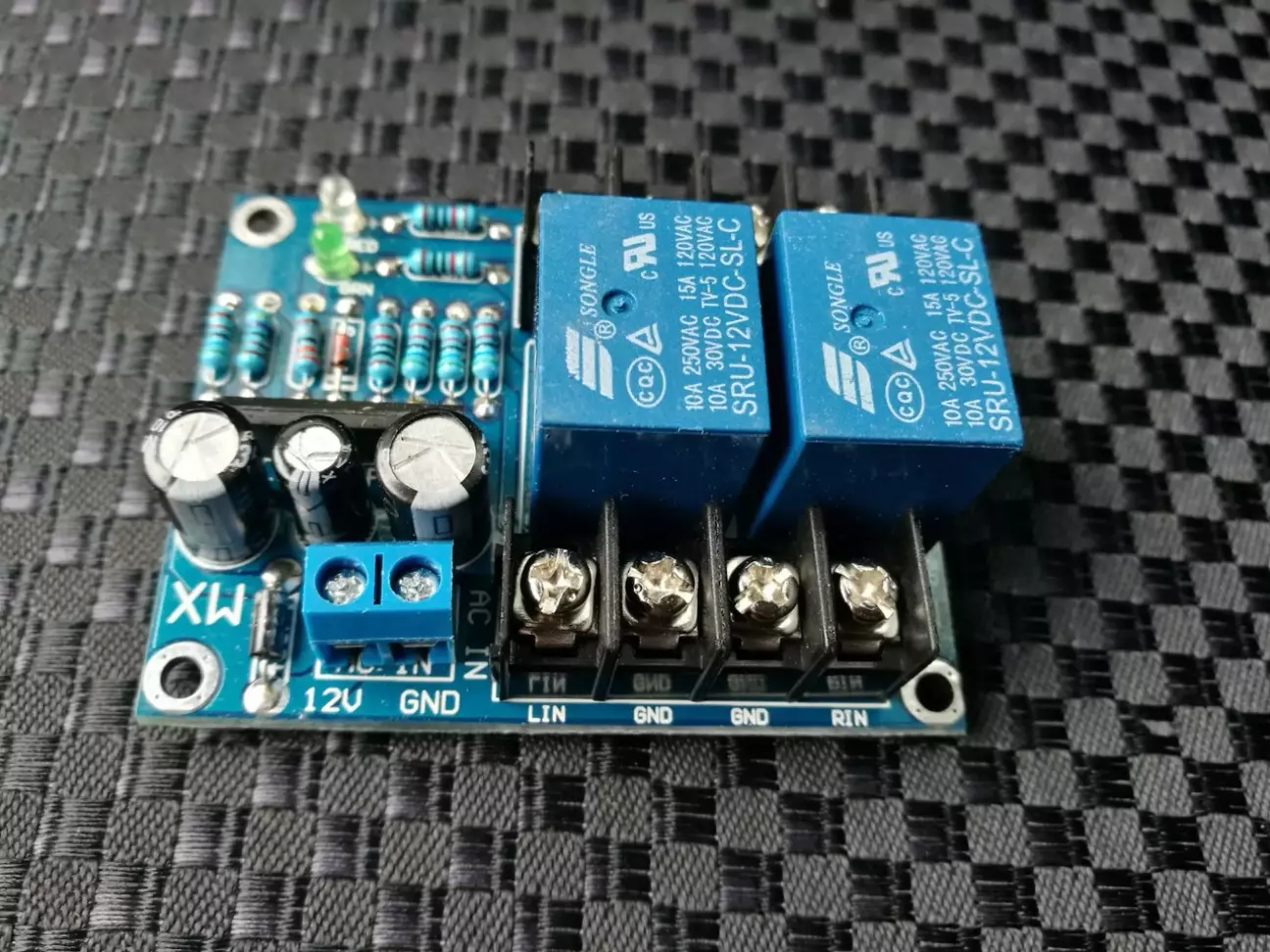

— Плата захисту акустики (підключає акустику після того як підсилювач виходить на робочий режим)

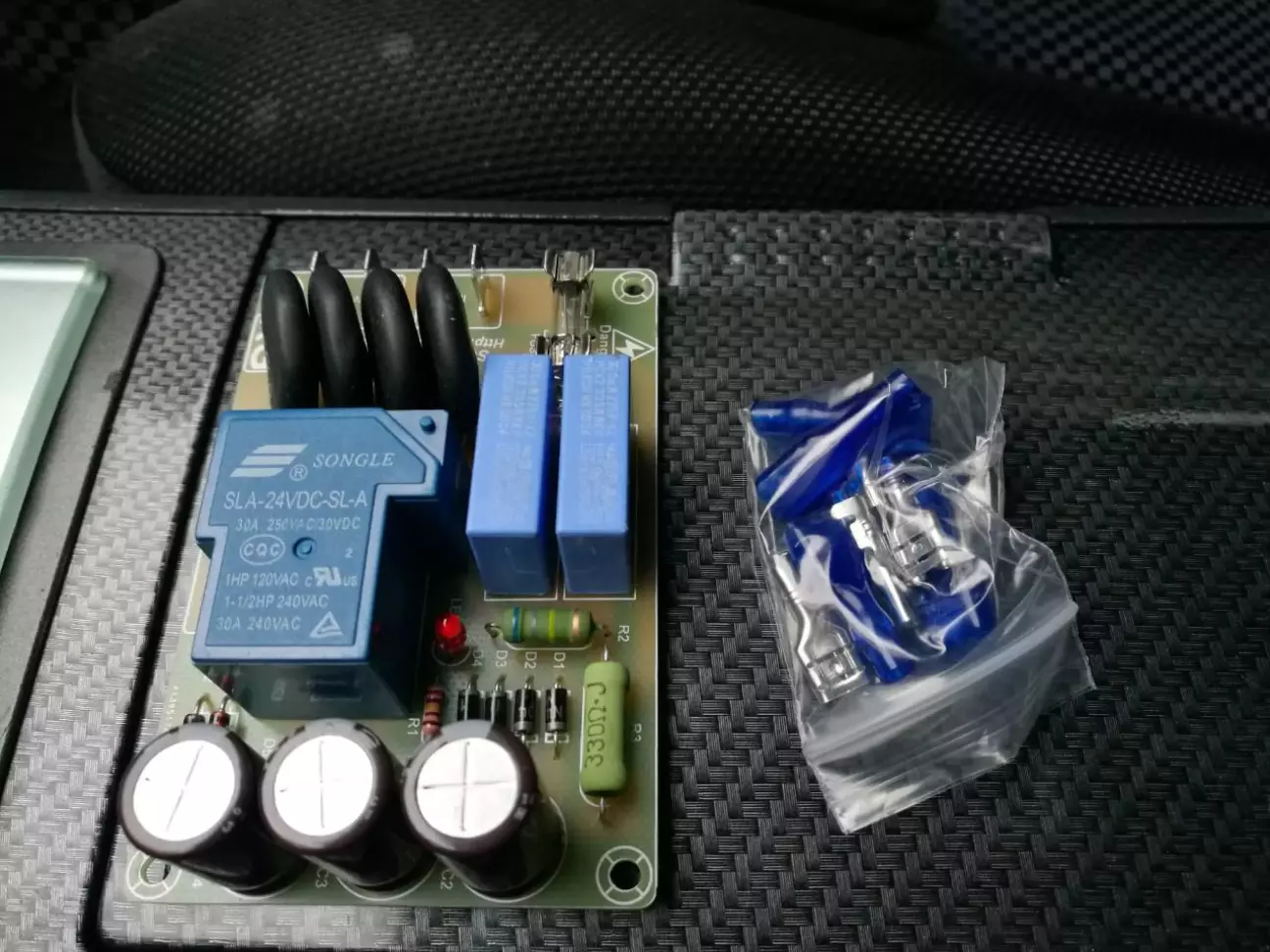

— Плата Soft Start (при ввімкненні поступово подає живлення щоб не стресувати)
— Фильтри живлення (зібрані на потужних Nichicon та зашунтовані маленькими WIMA)
— Стабілізатори живлення NAIM (clone)

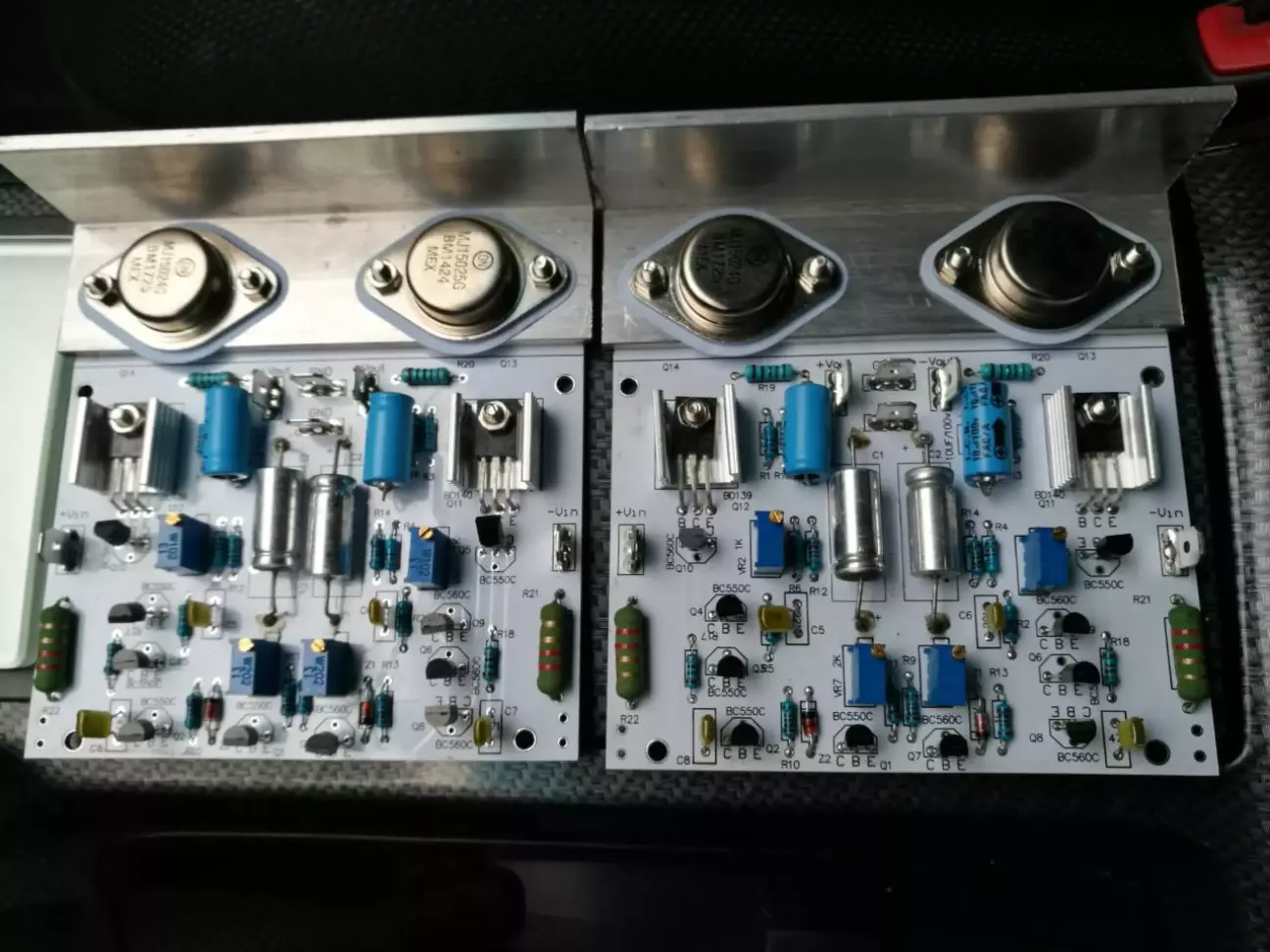

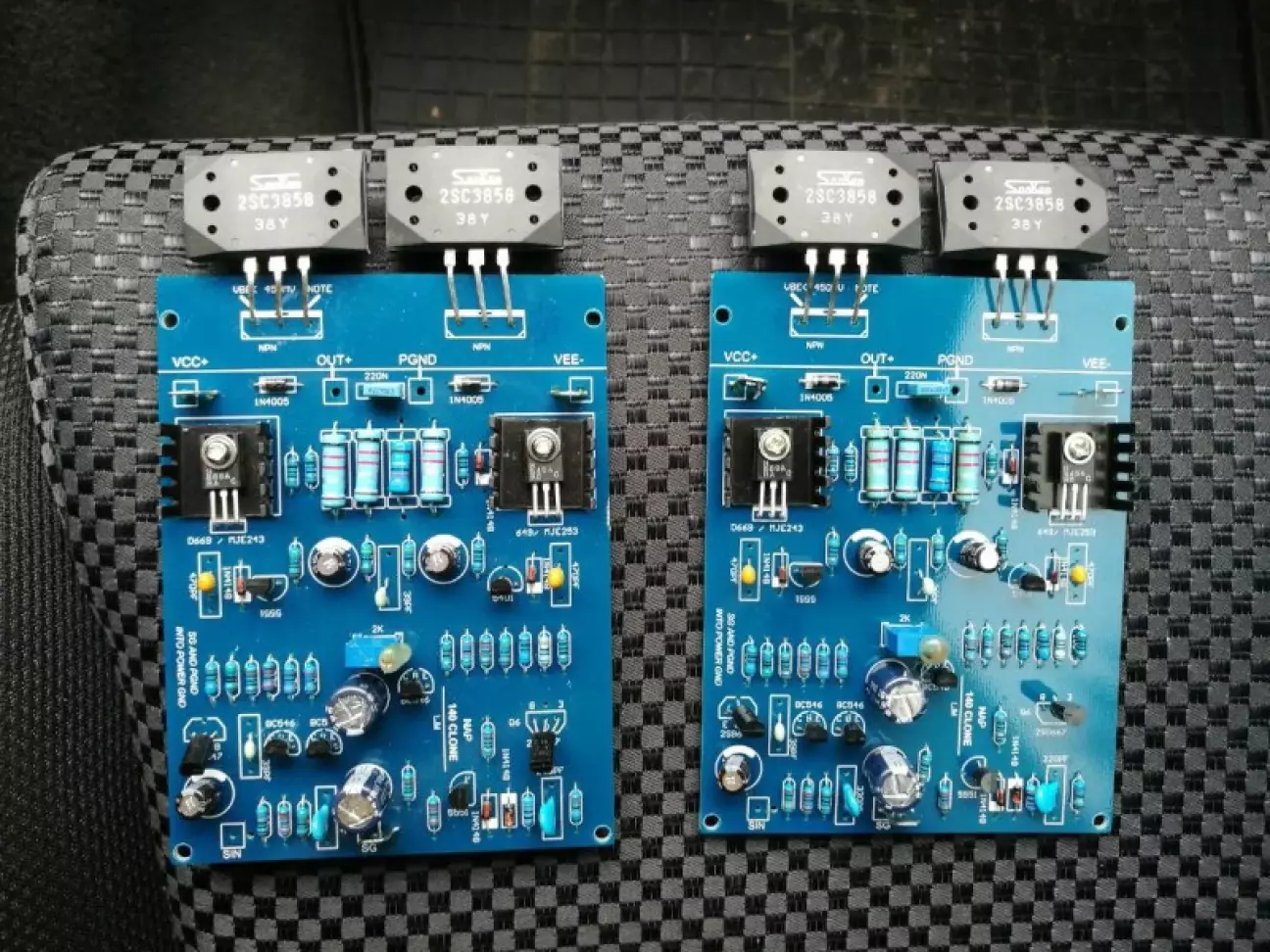

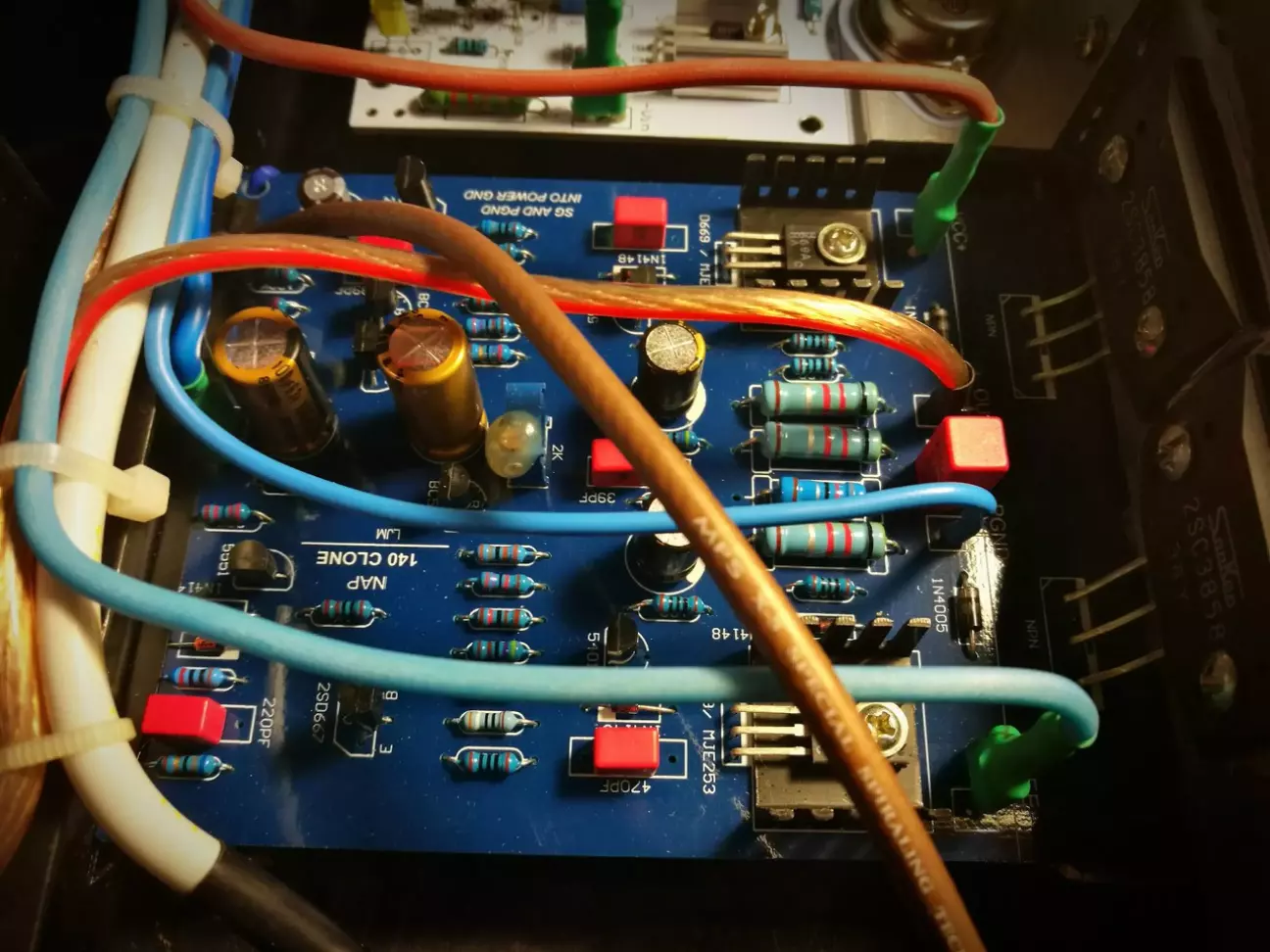

— Плати підсилювача NAIM (clone)

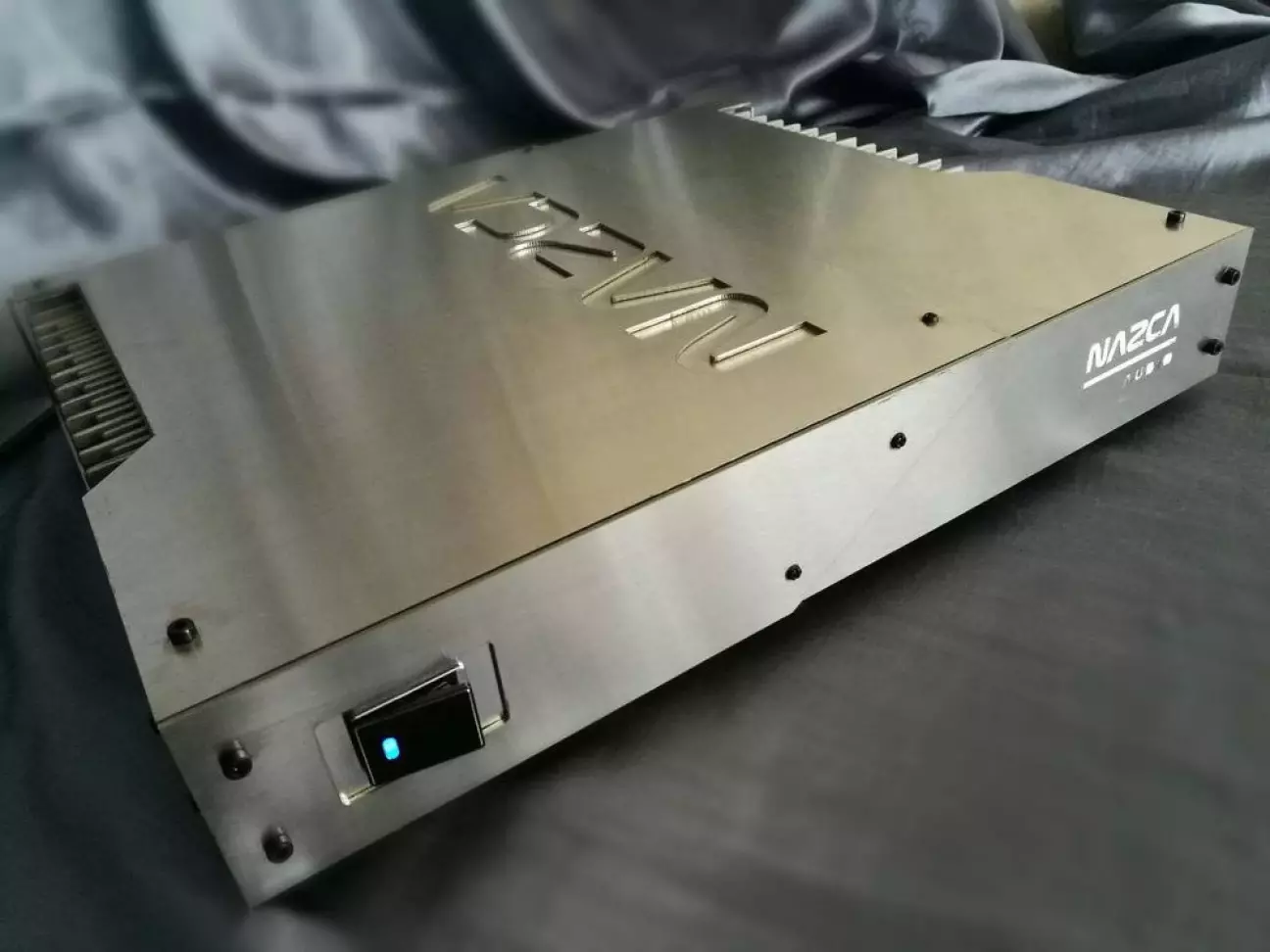

— Кнопка живлення

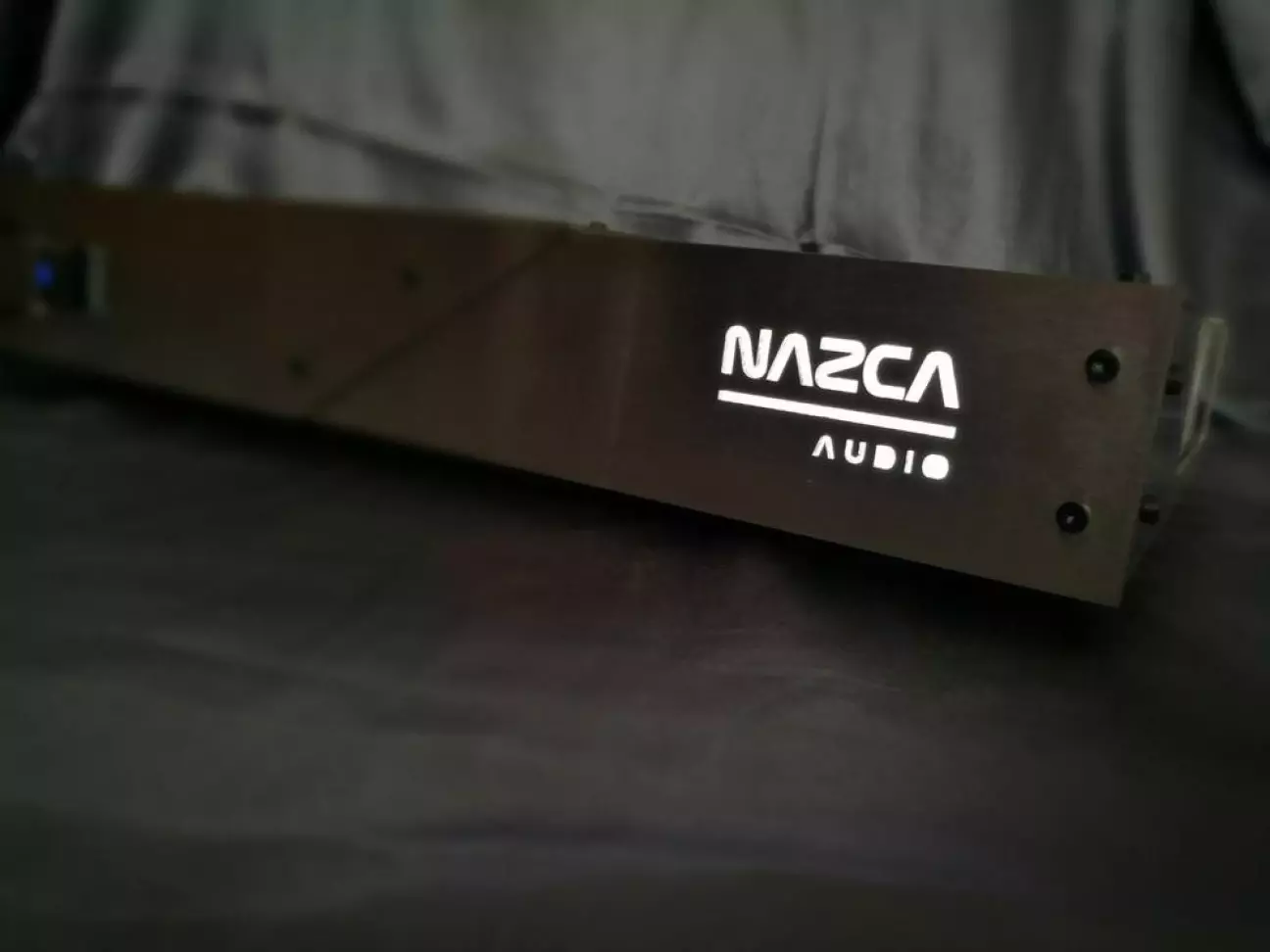

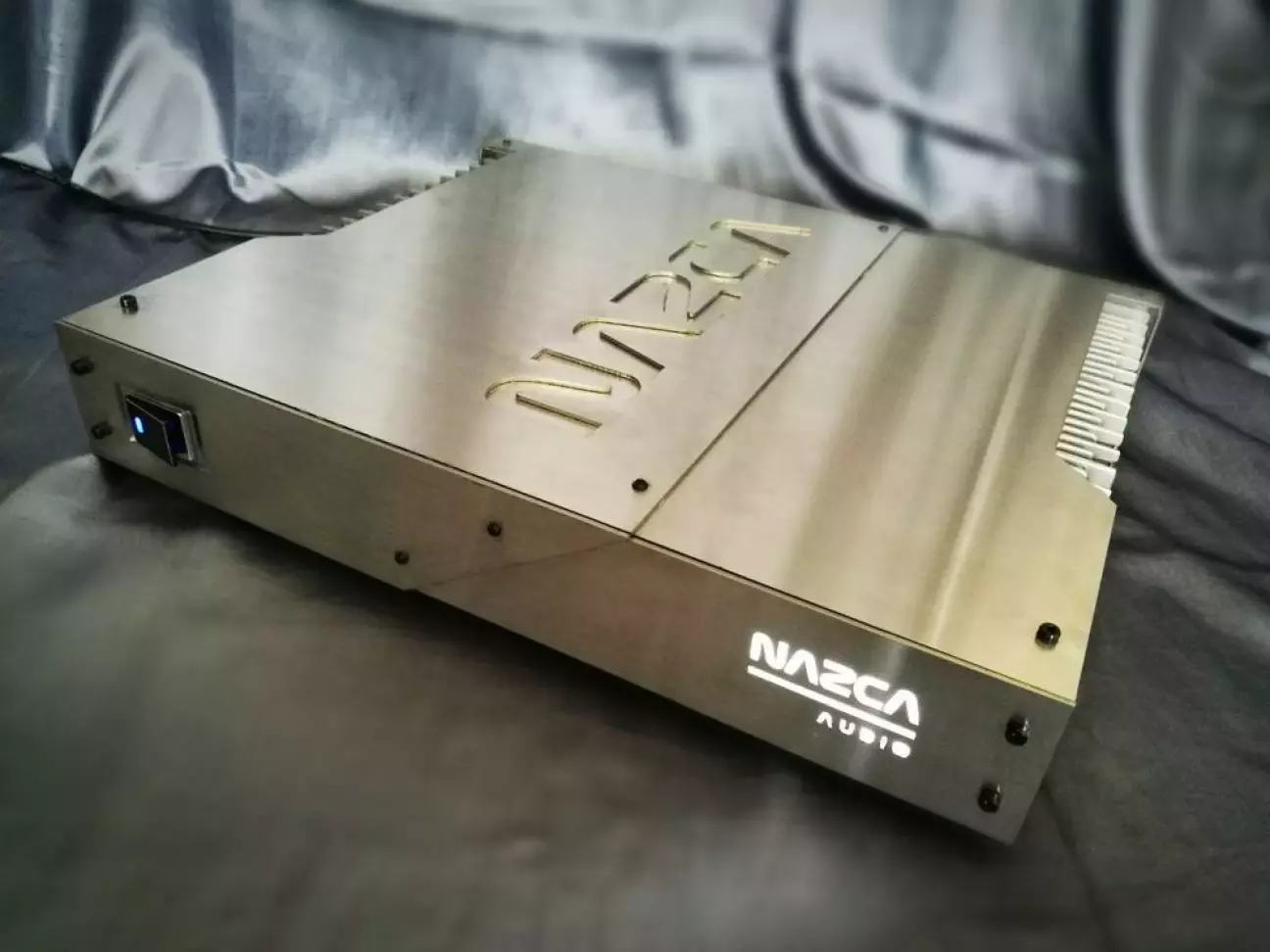

— Підсвітка логотипа

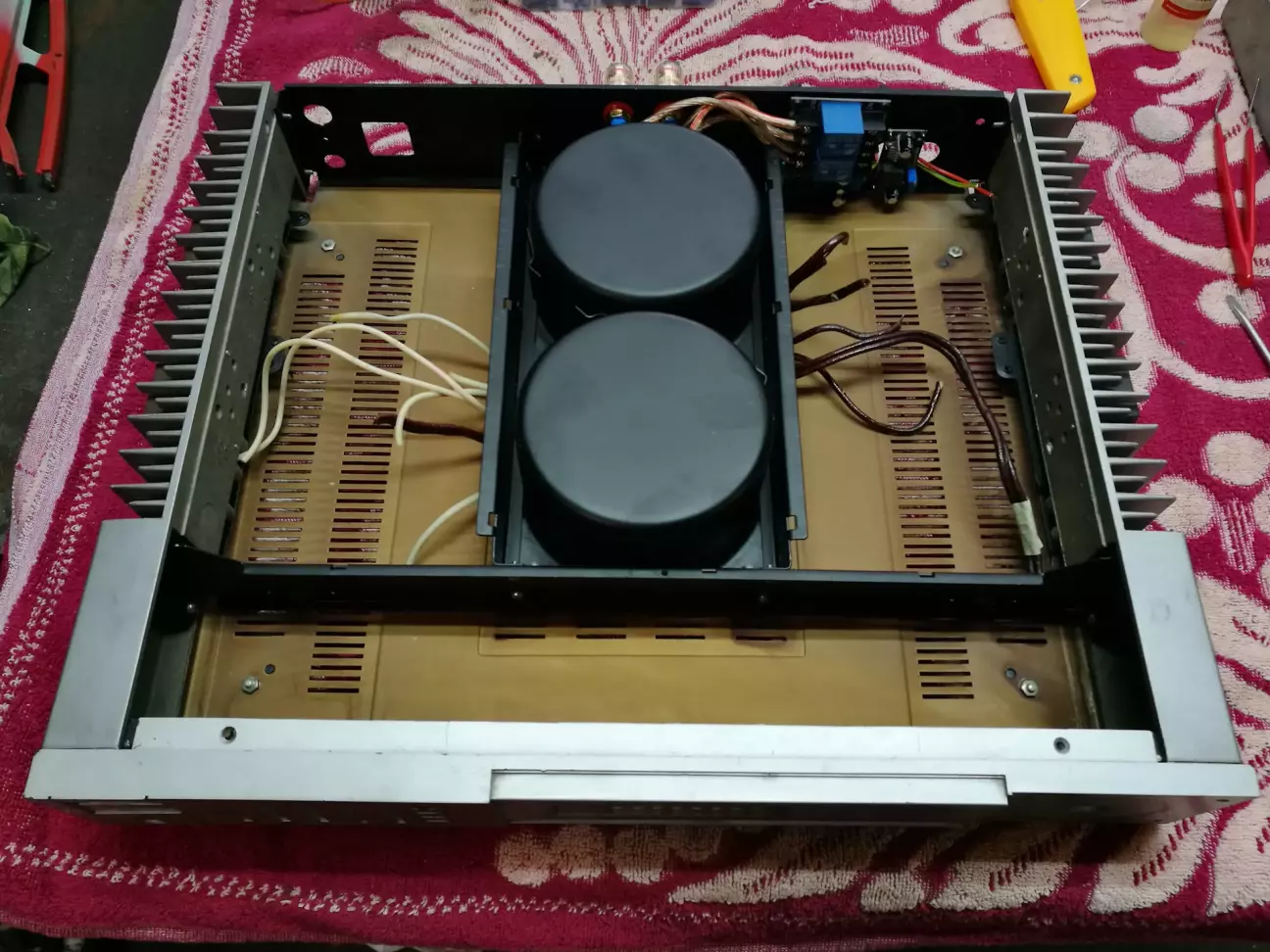

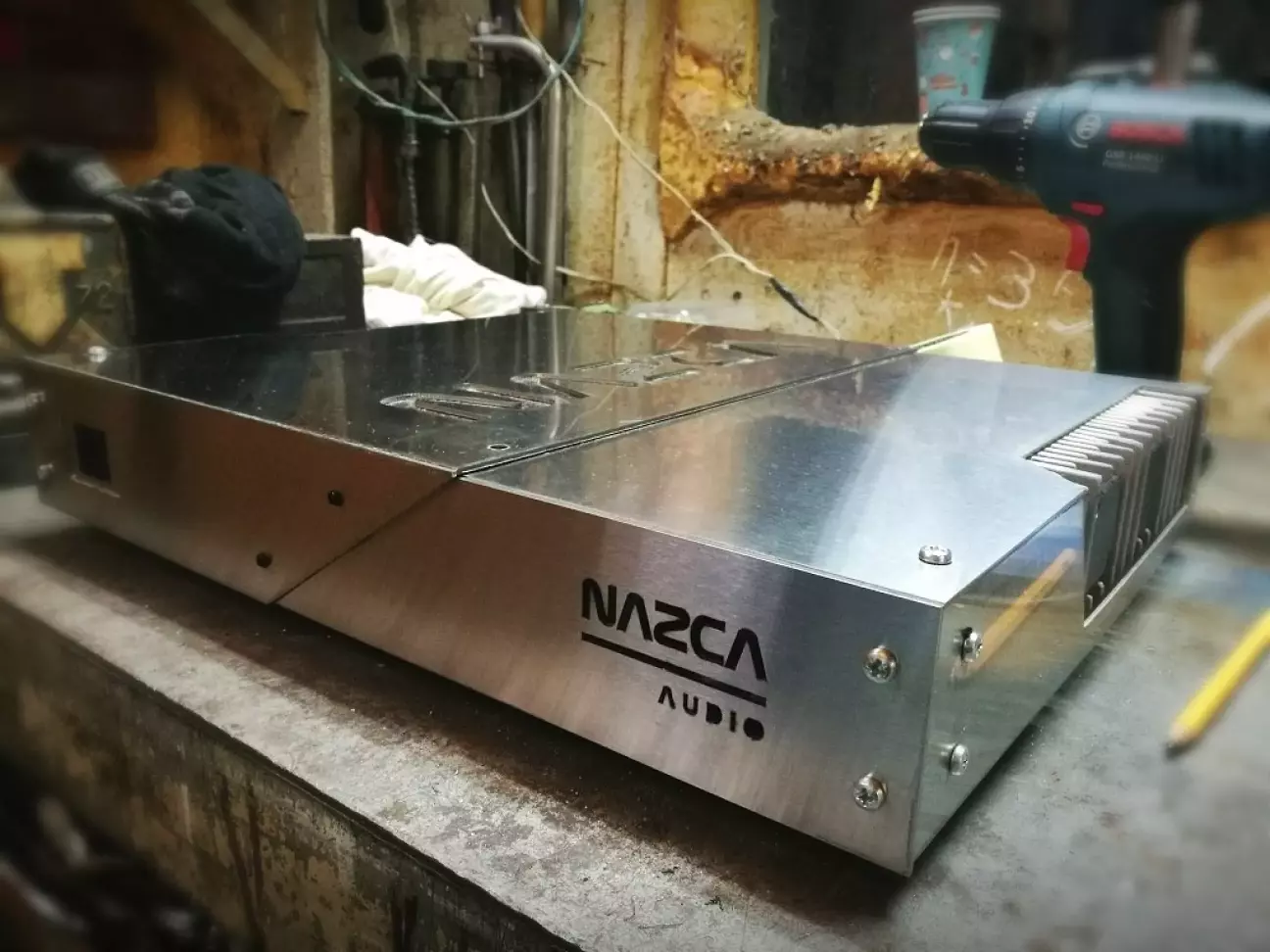

Для шассі я обрав корпус радянського Амфітона.

Мені подобаються його габарити та головне - залитий тороідальний трансформатор з необхідними мені виходами та запасом потужності.

Платформа була обрана - подвійне моно.

Тобто в одному корпусі фактично є два підсилювача що не мають нічого спільного.

Всі компоненти починаючи від фільтрів - у кожного свої та не перетинаються ні по живленню ні по сигналам.

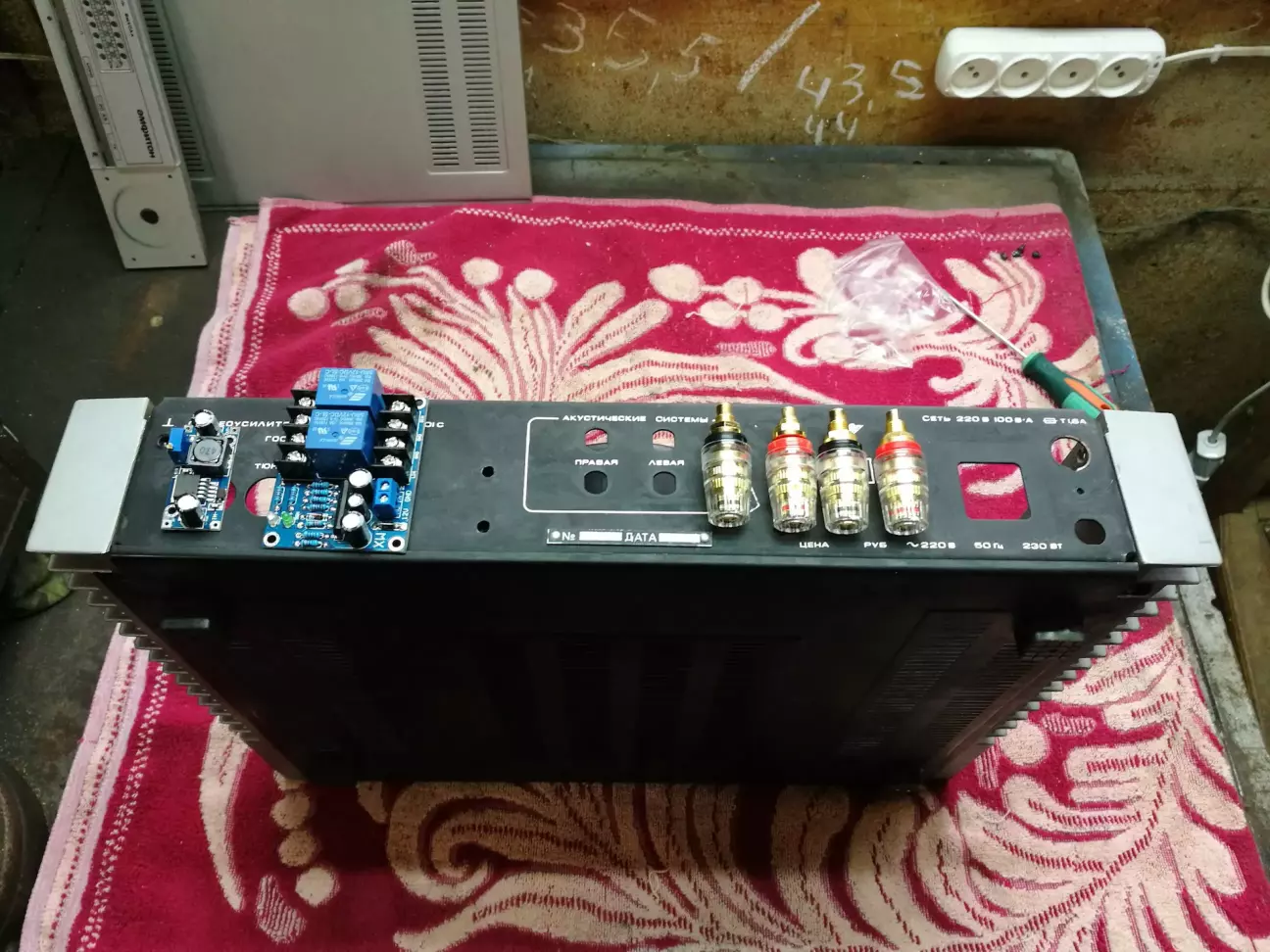

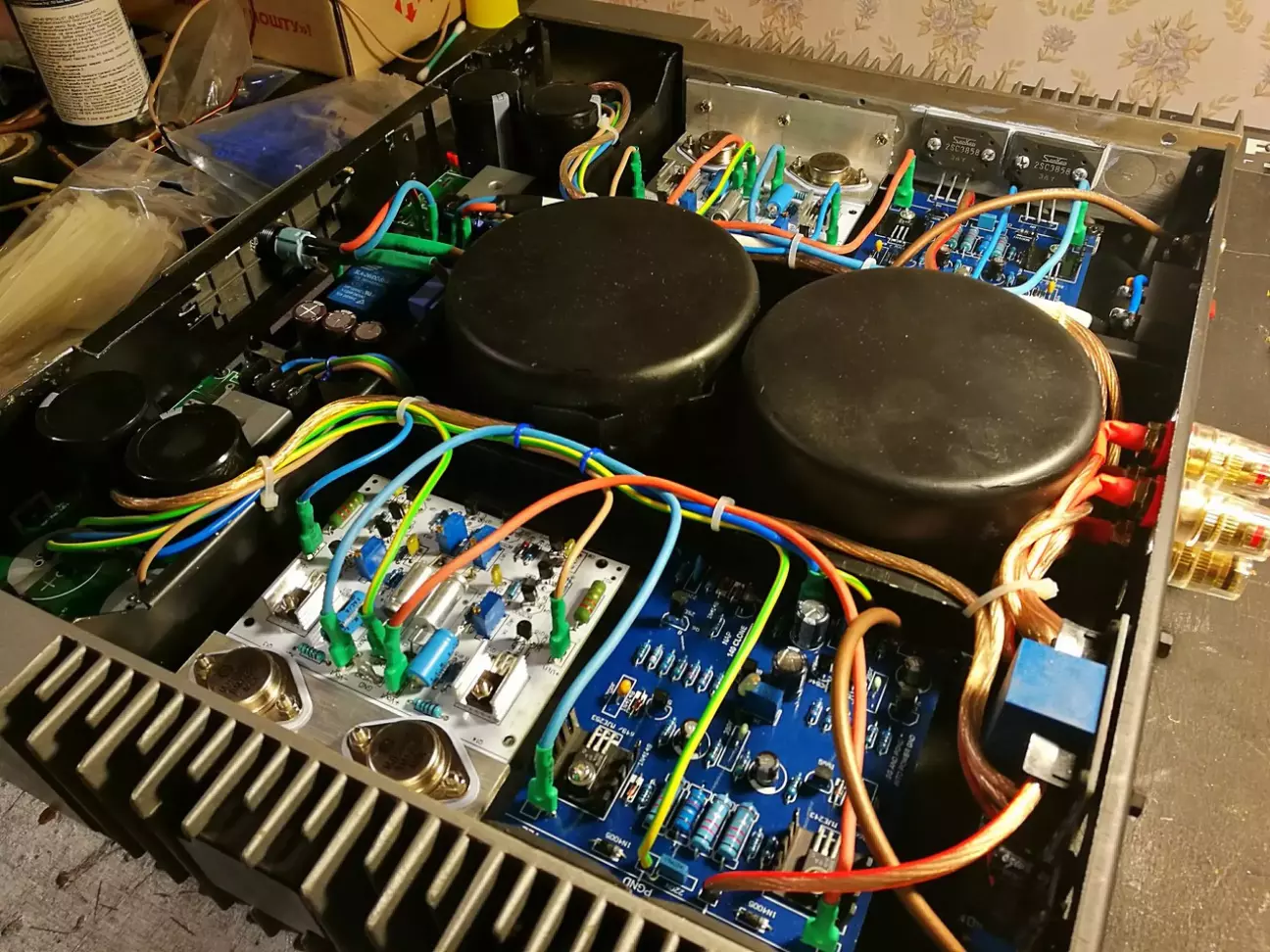

Збірка:

Перший запуск

Все грає, не фонить, не тріщить :)))

Звук дуже сподобався.

Denon PMA-710 що я мав на той час просто навіть порівнювати не варто, там прірва між ними, при чому прірва розміром з галактику!

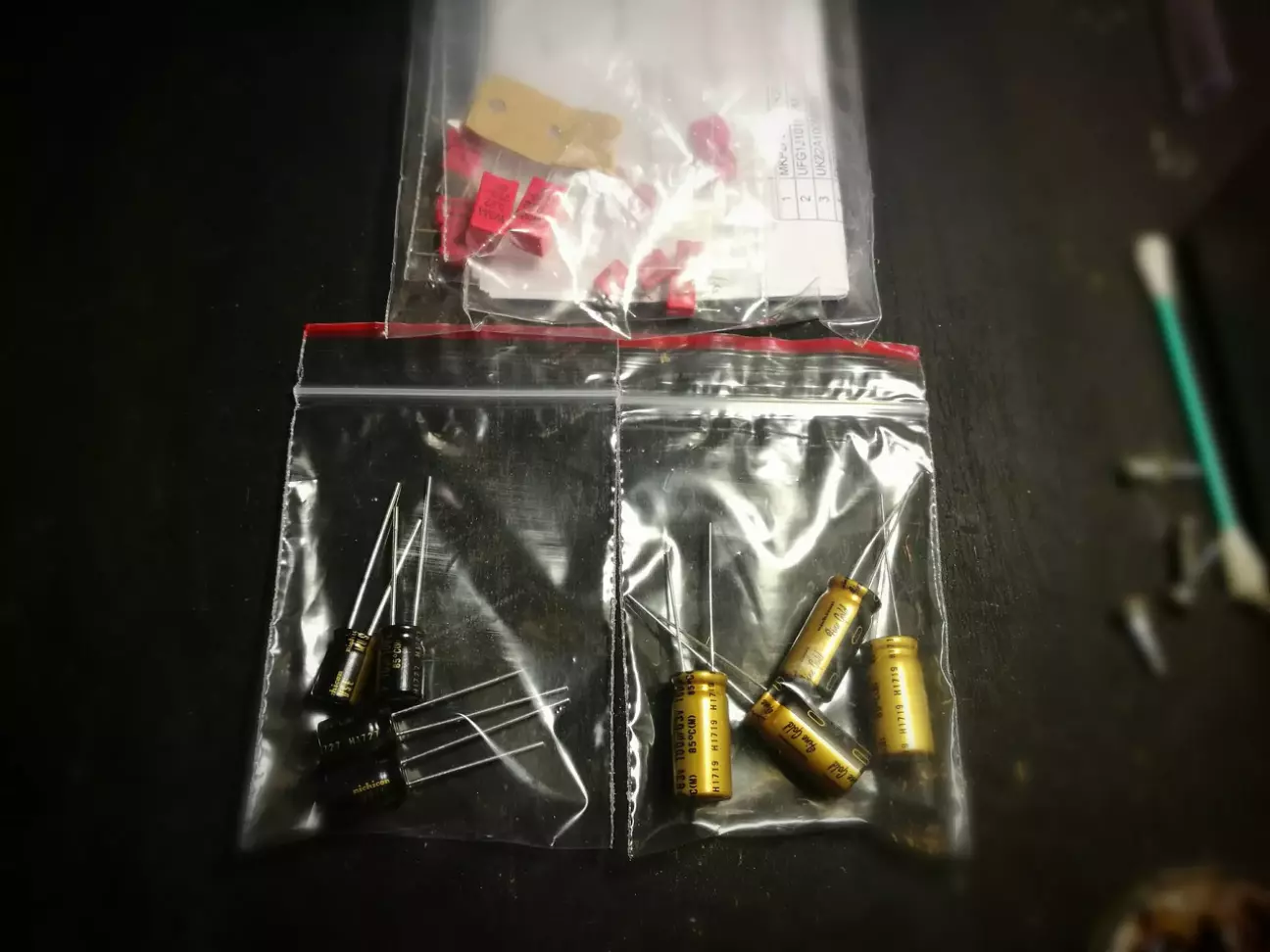

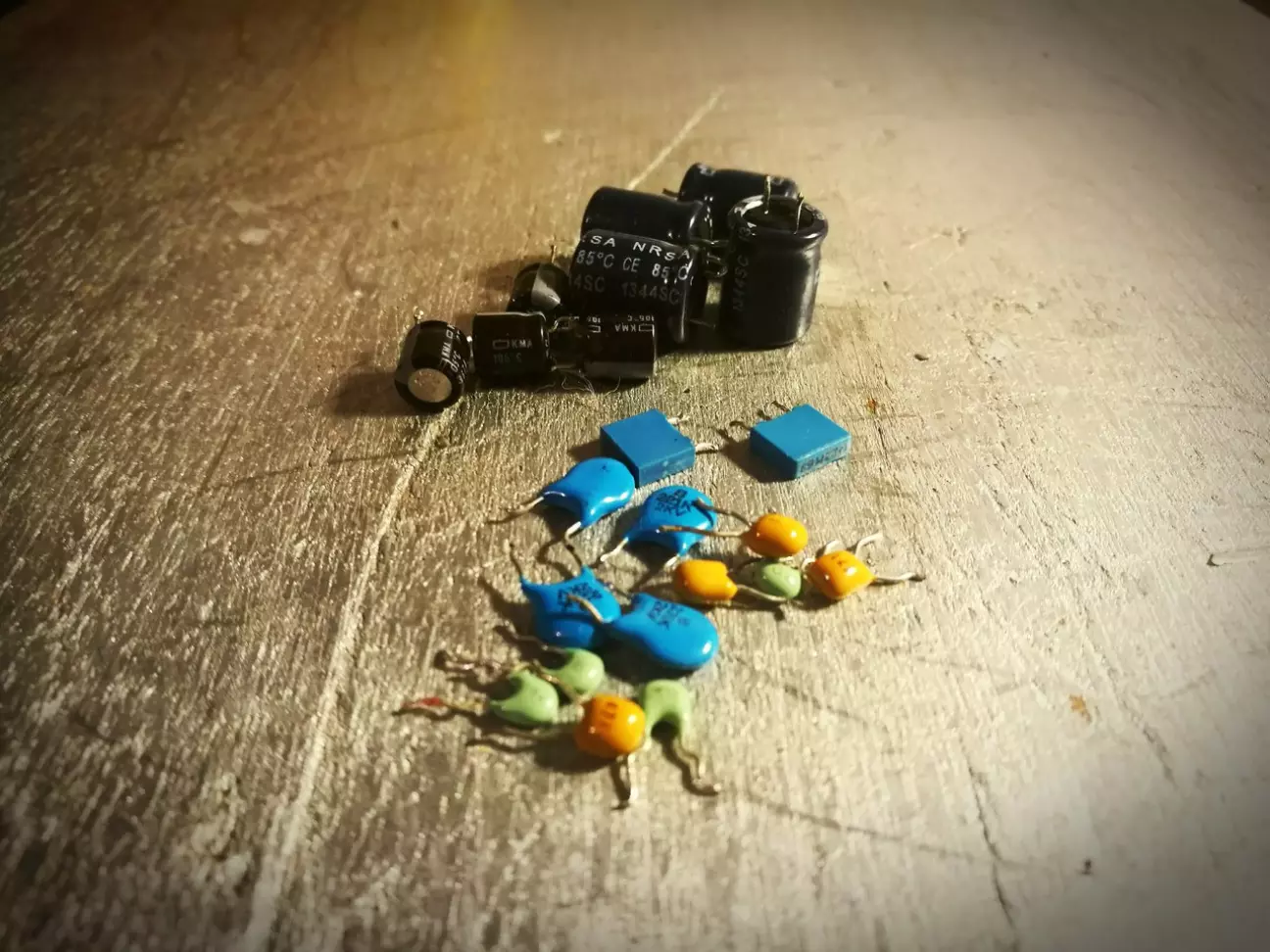

Наступним кроком я прибрав хламоконденсатори що ставили в Китаї та замінив їх на WIMA + Nichicon (як завжди я роблю в більшості своєї апаратури. Вкладення на декілька десятків баксів що дають результат на багато сотень).
